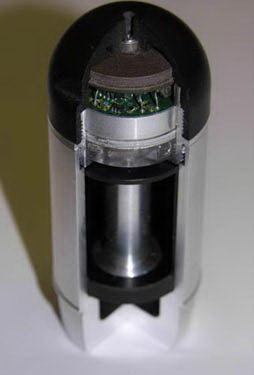

40×46mm SR低速榴弹

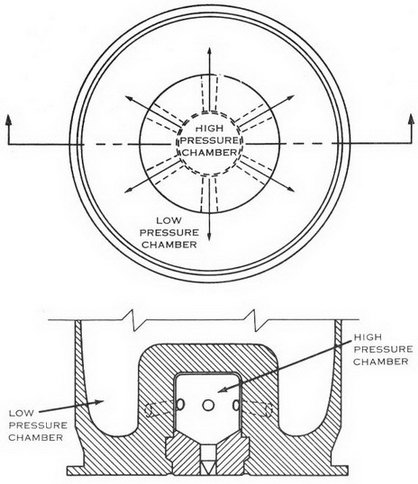

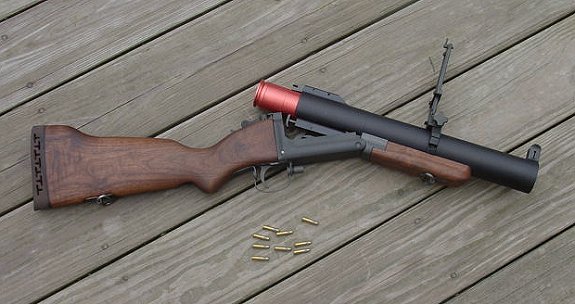

美国陆军皮卡汀尼兵工厂在1952至1953年间设计了一种高/低压原理发射的M406破片杀伤高爆榴弹，其药筒底部有一个高压室，内装330毫克M9硝化甘油片状药，当击发底火后，高压室内的火药燃烧形成35000磅（2,461 kg/cm²）的高压，冲破高压室周围6个泄气孔的密封铜片，高压气体进入药筒内腔形成的低压室，压力下降到3000磅（211 kg/cm²），在这一压力下，高爆弹头离开药筒，以76m/s的速度飞出膛口。M406榴弹与M79榴弹发射器在越南试用中取得了成功，因此美国陆军又研制出一系列其他的40mm榴弹。当M203下挂式榴弹发射器取代了M79后，又继续研制其他型号的40mm榴弹，有些型号的高低压室结构可能稍有不同，如霰弹或烟雾弹，但原理是一样的。到目前为止，美军研制和装备的40×46mm榴弹已经超过30种，而其他装备40×46mm榴弹发射器的国家也仿制有同型的弹药，或发展有相同口径的的其他弹种。

针对直升机载武器，美国后来又研制了速度和射程更高的40×53mm榴弹，因为两者的膛压相差很大，所以高速榴弹与低速榴弹不能通用。

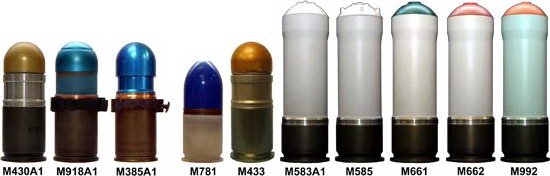

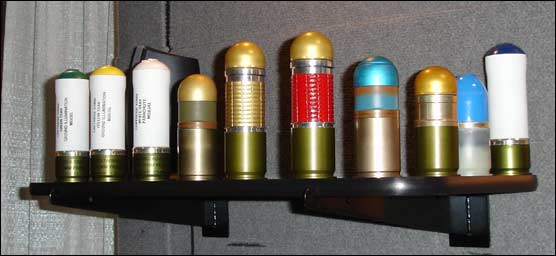

除了左边的3枚是40×53mm高速榴弹外，右边的全部是40×46mm低速榴弹

40mm的高速榴弹与低速榴弹在外形上很相近，只是高速榴弹的弹壳长一些，但全弹长却不一定是高速榴弹长，因为有些低速榴弹的弹头更长

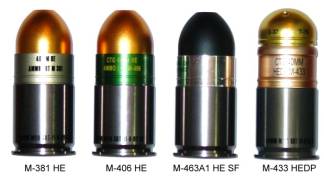

高爆弹（HE）

40×46mm的高爆弹（High Explosive）都是在弹体尾部安装有一个预制破片的球形战斗部，内装32克B型炸药（Composition B），爆炸时，能产生大约300多块破片，飞散速度为1524m/s，致命杀伤区的半径为5米。其触发引信有自旋解除保险功能，当弹头在线膛枪管的作用下，以每分钟37,000转的速度向右自转飞行，在自转产生的离心力作用下，引信保险在一定的圈数后自动解除，不同的型号，其保险距离不相同。弹头部有一个铝合金风帽，撞击目标后铝合金风帽变形或破裂压迫触发引信。

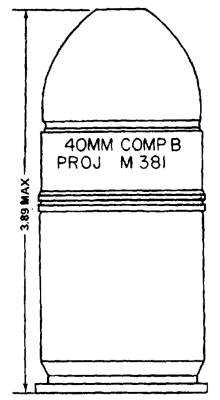

M381

M381高爆弹在1972年定型，全长3.89英寸（99mm），重0.503磅（227g），引信为M552型，保险距离2～3m，弹壳为M118型，发射药为330毫克的M9，最大射程400m，初速76m/s。

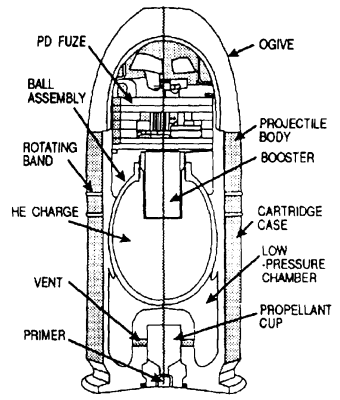

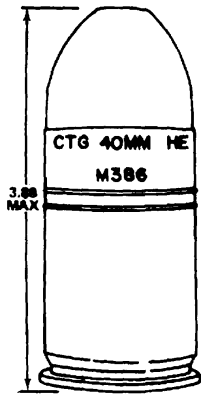

M386

M386高爆弹全长3.89英寸（99mm），重0.503磅（227g），引信为M551型，保险距离14～28m，弹壳为M118型，发射药为330毫克的M9，最大射程400m，初速76m/s。

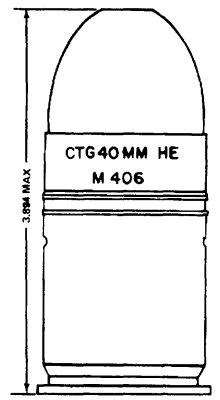

M406

M406高爆弹虽然编号上并不是排在第一位，但却是在1952～1953年间研制的、第一种正式列装的40×46mm榴弹。该弹全长3.89英寸（99mm），重0.503磅（227g），引信为M551型，保险距离14～28m，弹壳为M118型，发射药为330毫克的M9，最大射程400m，初速76m/s。

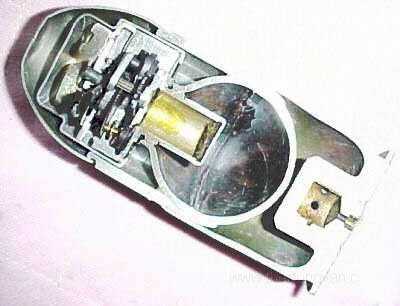

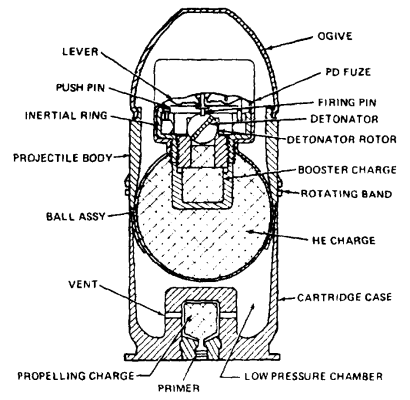

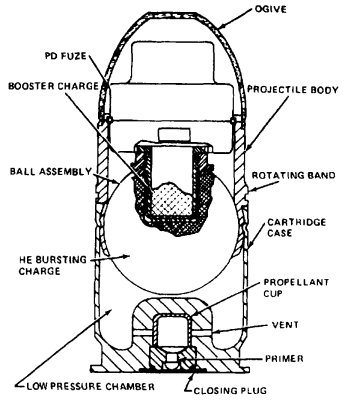

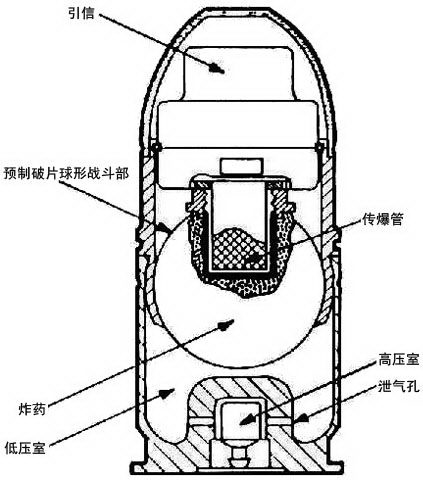

M406剖面

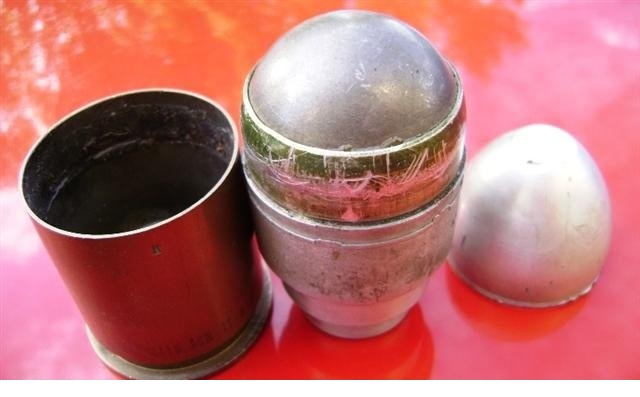

中间是倒放的弹体，可以看到战斗部的球体，右边是拆出来的风帽

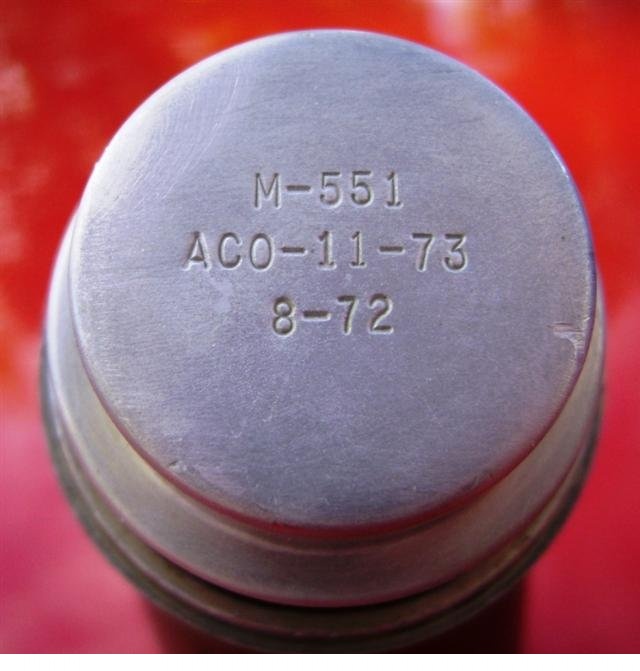

M551引信

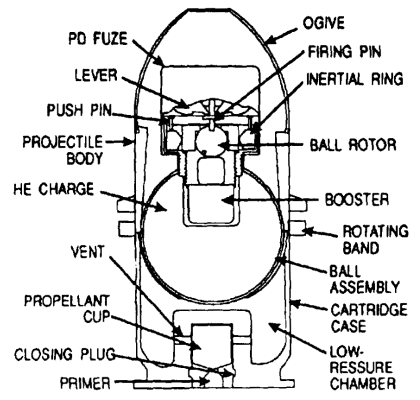

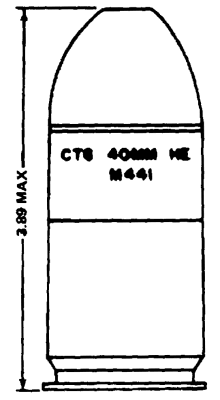

M441

M441高爆弹是M381高爆弹的改进型，全长3.89英寸（99mm），重0.503磅（227g），，引信为M552型，保险距离2～3m，弹壳为M118型，发射药为330毫克的M9，最大射程400m，初速76m/s。

其他类型的高爆弹

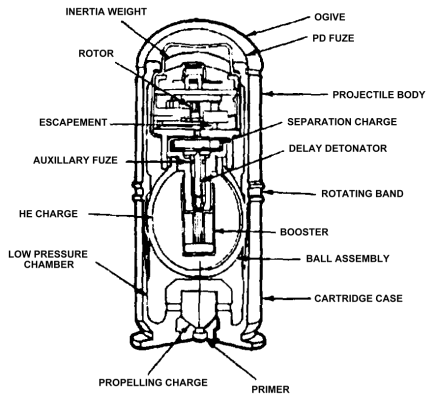

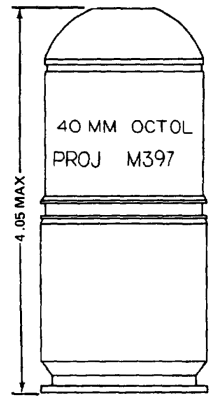

M397跳炸榴弹

M397跳炸榴弹全长4.05英寸（103mm），重0.51磅（231g），战斗部装药32克OCTOL炸药，采用M536跳炸引信，引信前部有少量抛射药，传爆管有延时药。当弹体着地时，会引爆引信前部的抛射药，使榴弹上抛约5英尺（约1.5m）左右再引爆战斗部的炸药，产生破片杀伤效果，其致命杀伤半径为5m。弹壳为M118型，发射药为330毫克的M9，最大射程400m，初速76m/s。

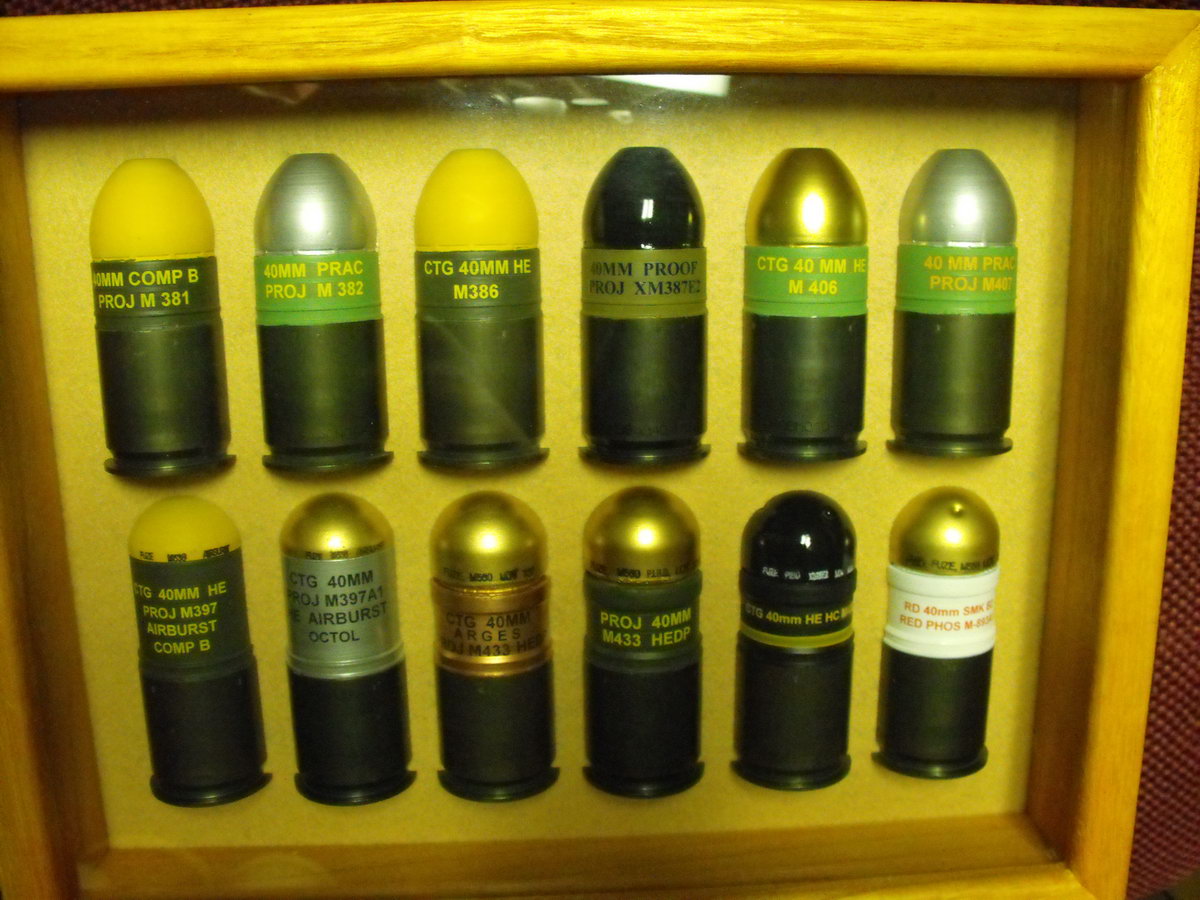

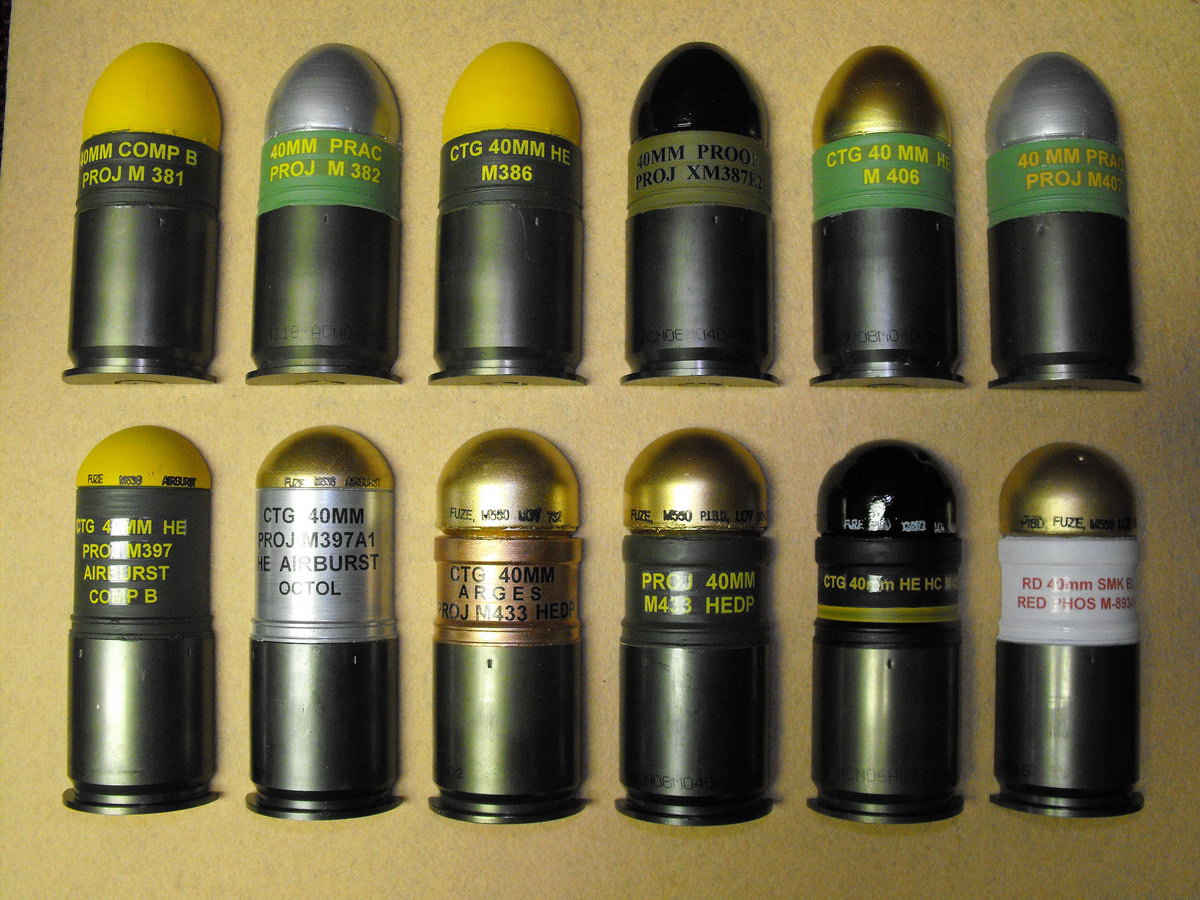

左下第一发为M397

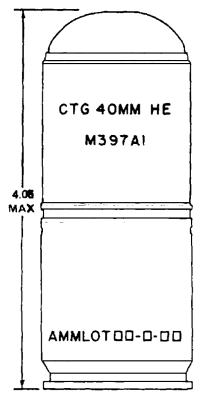

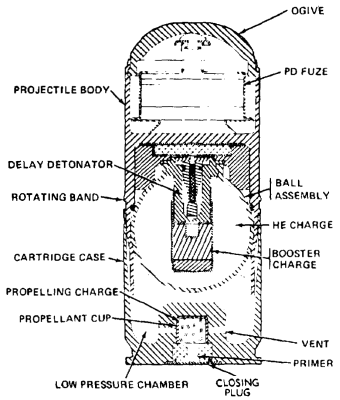

M397A1跳炸榴弹

M397A1为M397的改进型，在1974年定型，采用改进过的M536E1跳炸引信，其他方面和M397相同。

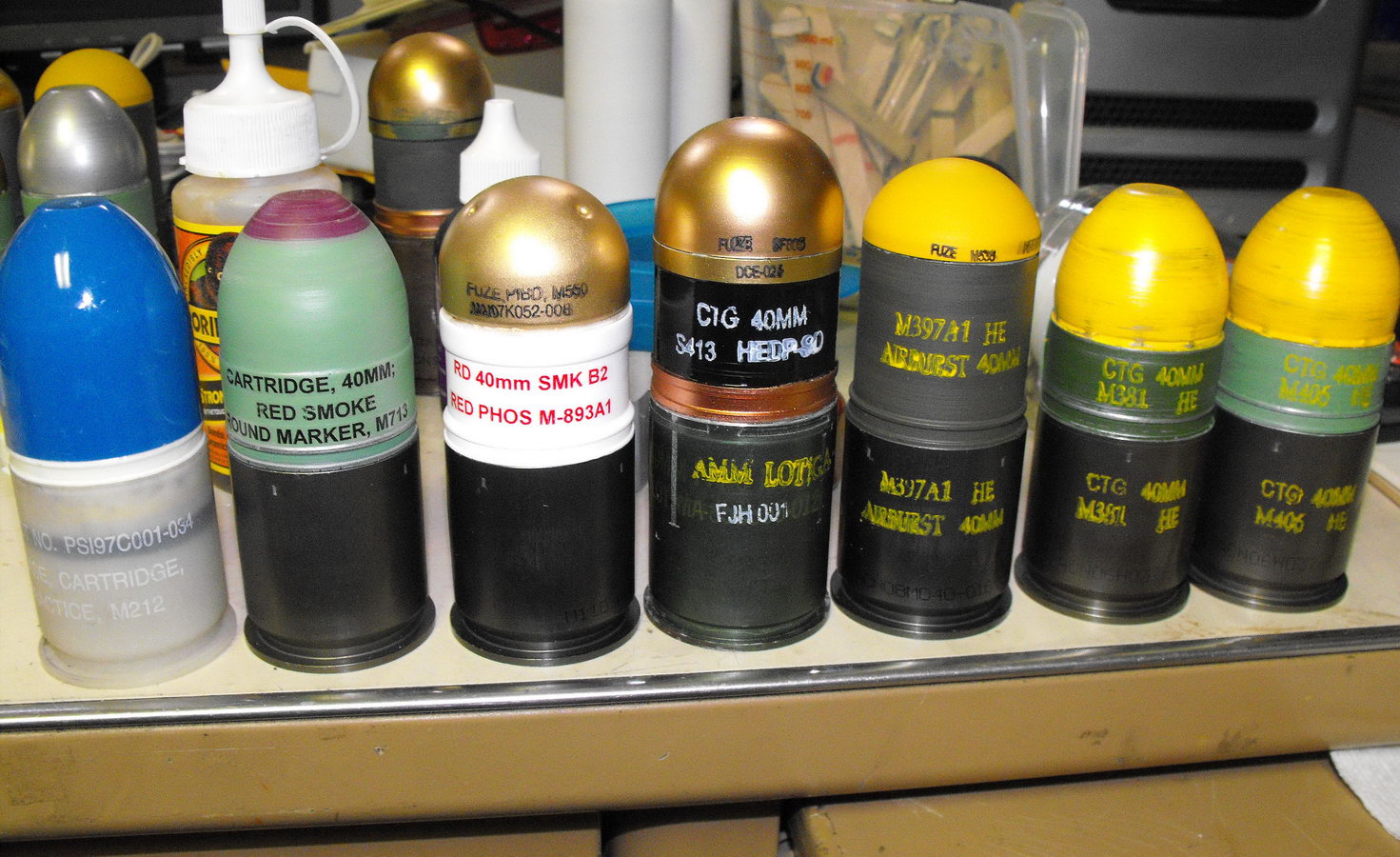

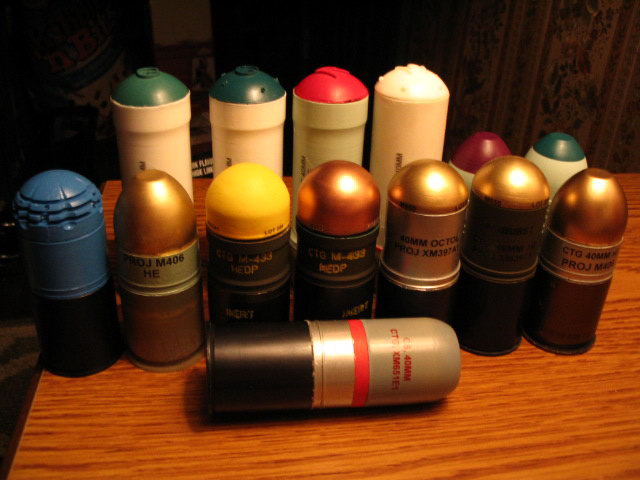

中间一行，左边数起第5枚为M397A1

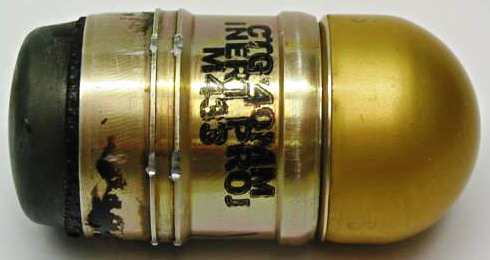

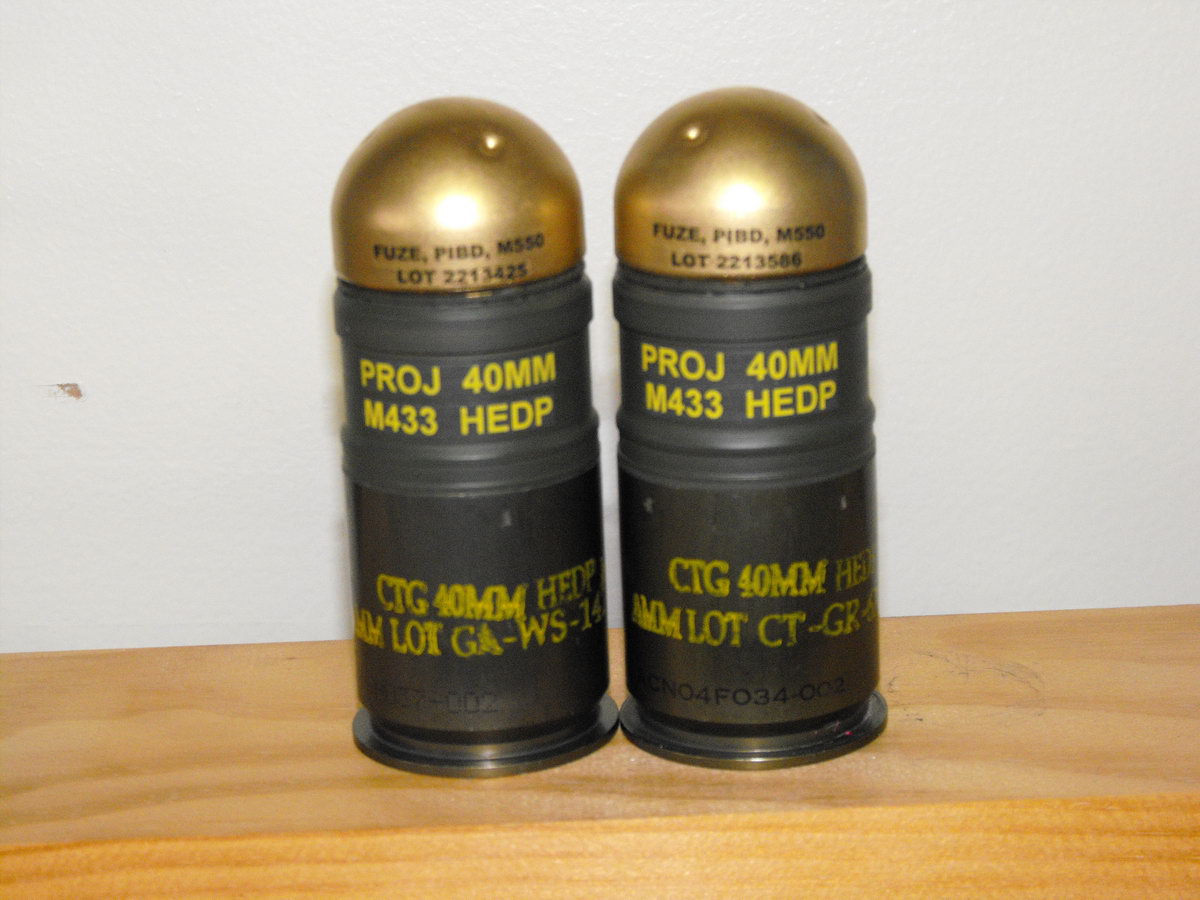

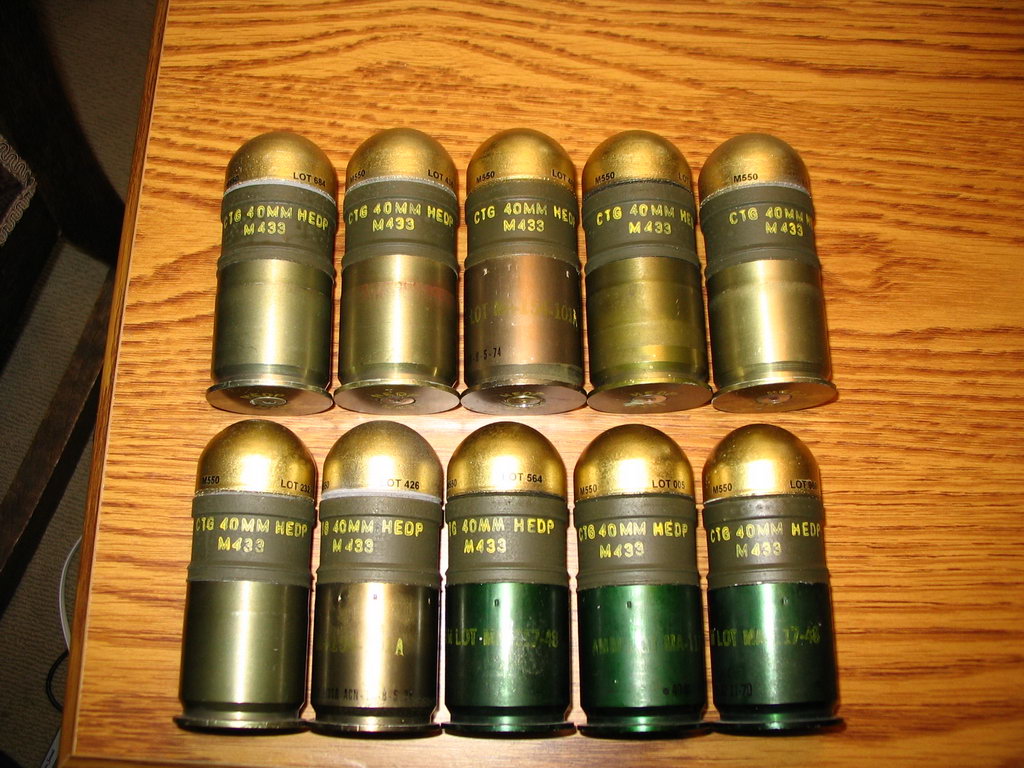

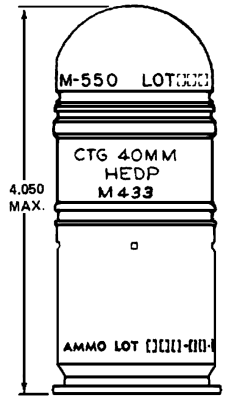

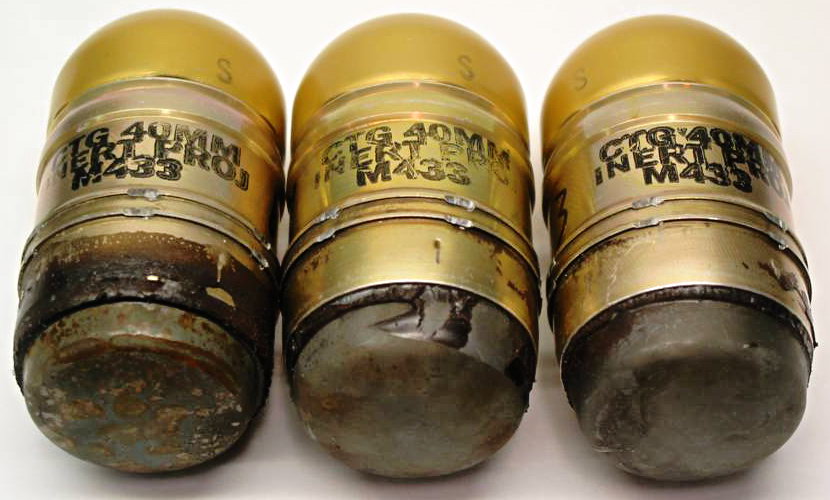

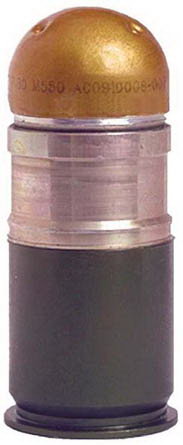

M433/M433I杀伤破甲两用弹

M433杀伤破甲两用弹（High Explosive, Dual Purpose）在1971年正式定型，用于对付轻型装甲目标和人员目标。其战斗部不是高爆弹的球形预制破片壳体，而是一个柱体的空心成形战斗部，装45克A炸药（Composition A），爆炸时，铜制的药形罩形成金属射流，破甲深度约51mm，而柱形壳体内部有蜘蛛网纹的预制破片刻槽，对人员的杀伤作用和杀伤范围与M406大致相同。该弹全长4.05英寸（103mm），重0.507磅（227g），使用M550型触发引信，弹壳为M118型，发射药为330毫克的M9，最大射程400m，初速76m/s。

还有改进型的M433I杀伤破甲两用弹，大概是改进了引信的可靠性。

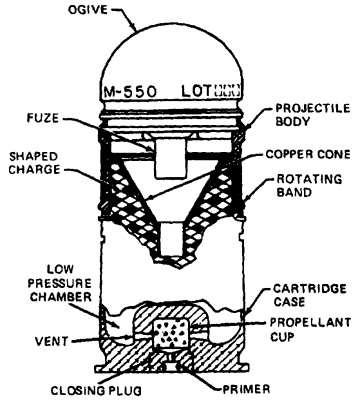

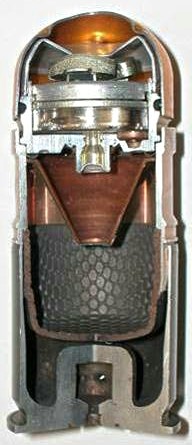

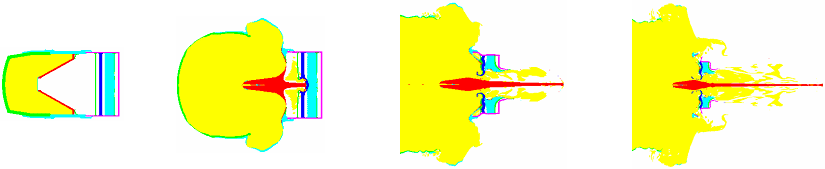

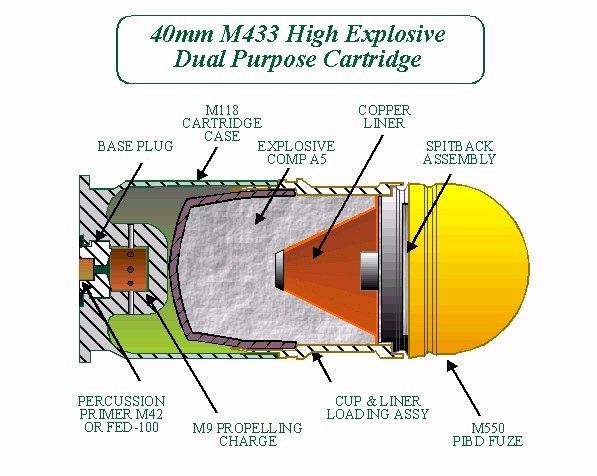

M433战斗部的破片杀伤和破甲原理

M463消声榴弹

M463消声榴弹由AAI公司在越南战争期间研制，采用了活塞式的结构，就是弹体的底部有一个活塞，当发射药点燃后，火药气体推动活塞前进，由活塞把榴弹抛射出去，而活塞在弹壳的前端被挡住。由于活塞和弹壳封闭了火药气体，因此能达到消声、消焰、无烟的“三无”效果，但缺点是降低了有效射程。美军最终没有采用M463消声榴弹，目前也未找到该榴弹的图片。

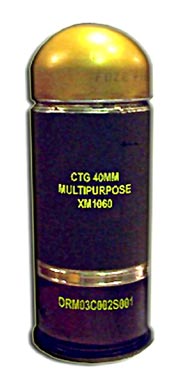

M1060温压弹

皮卡汀尼兵工厂在2002年9月研制了XM1060温压弹（Thermobaric），最初的试验弹是用M583照明弹的弹体填充YJ-05温压混合装药，安装上触发引信，并装在M195弹壳上发射。温压战斗部使40mm榴弹发射器对碉堡、房屋和其他建筑等静态目标有更大的毁伤效果，XM1060在2003年4月交付部队试验，在阿富汗和伊拉克都有使用，部队对温压榴弹在城市战或摧毁野外掩体时的效果很满意，现在XM1060已经正式定型为M1060。。

MEI公司的新型高爆弹

HELLHOUND

DRACO

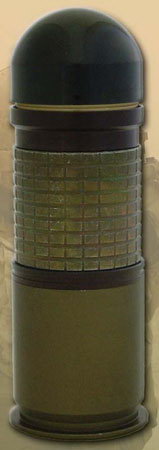

Mercury HEDP

OGRE

美国马丁电子公司（Martin Electronics, Inc.）针对美国海军陆战队新装备的M32榴弹发射器（MGL-140）新研制了一系列提高战斗效能的新型榴弹，但其实在M203、M320上也能使用。目前美军已经在试用这些新型榴弹，如果正式采用，将来会有军方的命名。

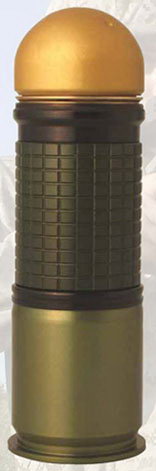

HELLHOUND（恶鬼）是一种杀伤破甲两用榴弹，采用弹头引发弹底起爆引信和新型的外置破片套技术，战斗部的体积更大，预制破片的面积也更大，因此破片数更多，爆炸装药也更多（A5式炸药88g），金属射流可穿透90mm厚的中碳钢板，破片杀伤半径达10m以上。该弹全长120mm，全重225g，采用M550触发引信，有效射程400m，初速略高一些，为80m/s。

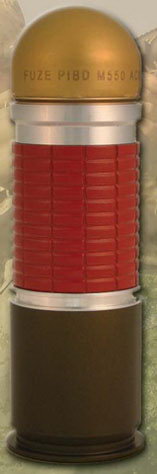

DRACO（Direct Range Air Consuming Ordnance的缩写）是MEI公司与恩森-毕克福德（Ensign-Bickford）航宇与防务公司合作，在HELLHOUND杀伤破甲榴弹的基础上研制的一种温压弹。既有外置的预制杀伤破片套，弹头内又装有温压型爆轰炸药，在有限空间内可形成超高压，其金属射流又可穿透65mm厚的中碳钢板，是一种破片杀伤、破甲、温压型三用榴弹。DRACO的弹体、弹壳、引信与HELLHOUND相同，为了在外观上与区别开来，破片套涂装成红色。该弹全长120mm，重225g，初速80m/s，最大射程400m。

Mercury HEDP（水星双用途弹）也是一种杀伤破甲两用榴弹，弹头结构和HELLHOUND差不多，全弹长110mm，全重268g，使用膛压较高的弹壳，其初速达到107m/s，射程达800m。由于其初速介于40mm的低速榴弹和高速榴弹之间，因此官方称之为“中速榴弹”。

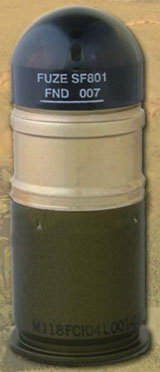

OGRE是基于M433杀伤破甲榴弹的改进型，不装备美军，主要用于对外销售，其外形与M433相同，结构和主要性能诸元也相同。但弹头壳、弹壳以及引信可根据用户的需要选配，如除选择弹头引发弹底起爆引信外，还可增加自毁装置，也可选用只有破片杀伤功能的OGRE杀伤榴弹。

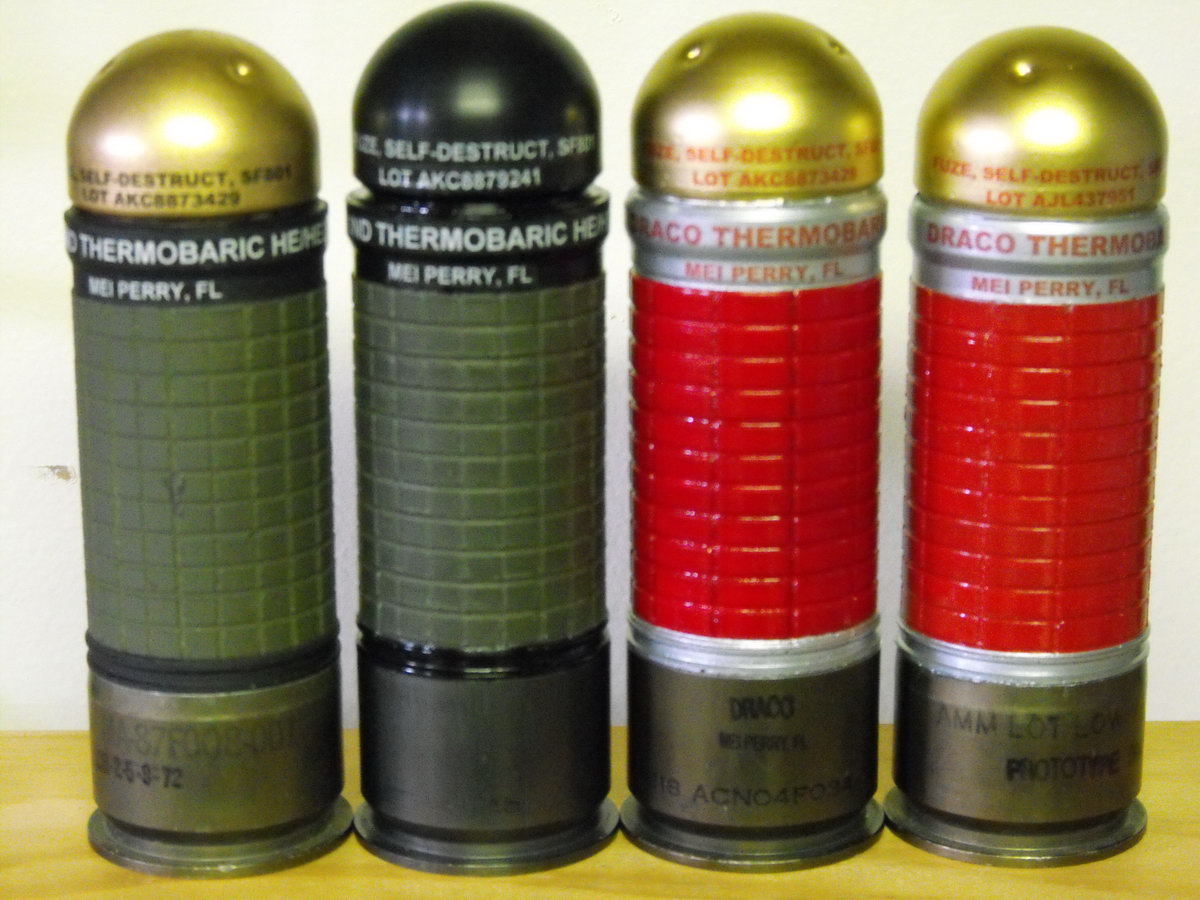

Hellhound和DRACO

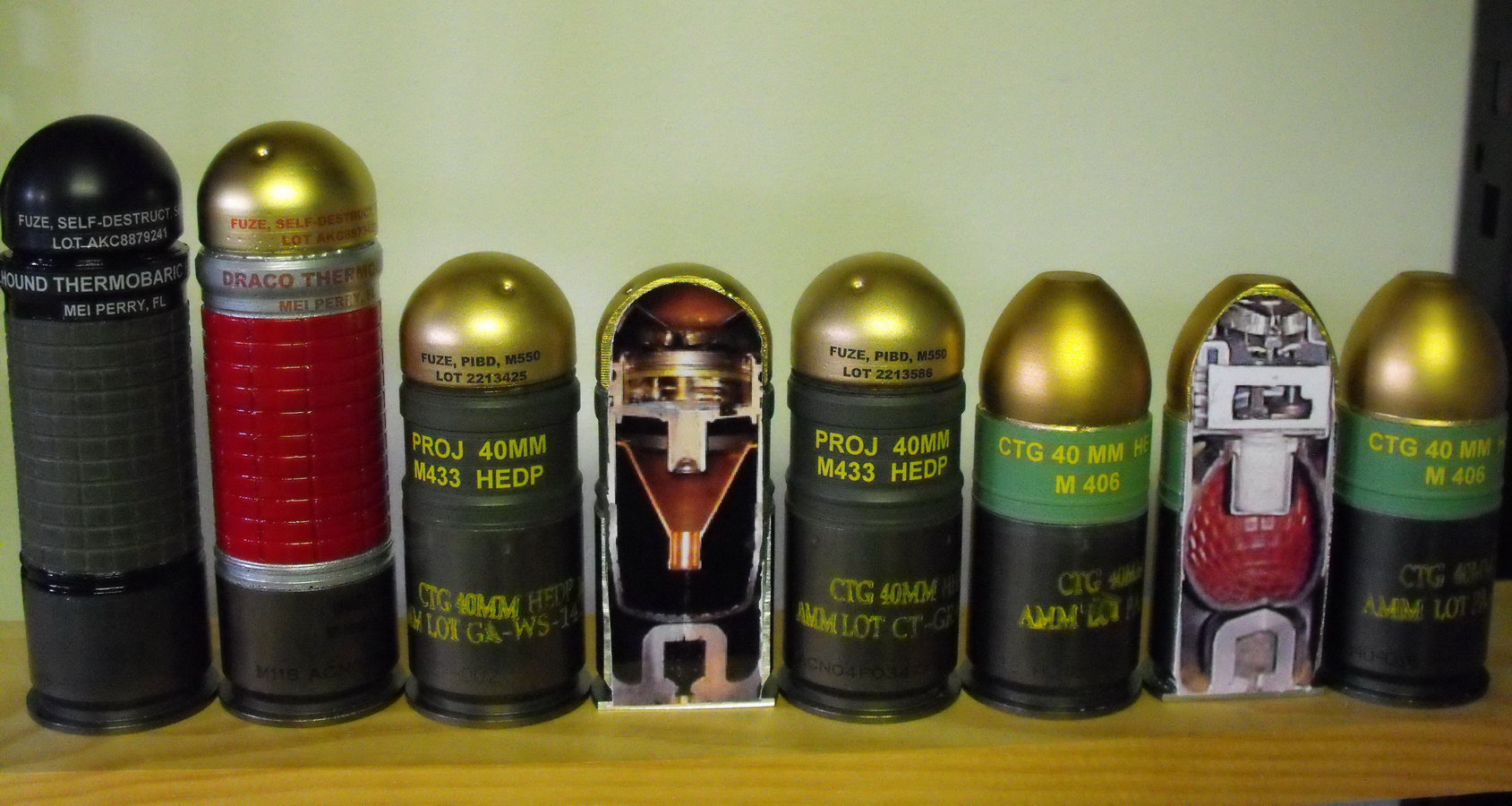

Hellhound和DRACO比起M433和M406要长得多

MEI公司生产的各种榴弹，包括烟雾弹和训练弹

训练弹

40×46mm训练弹有两大类，最初的训练弹仍然是高爆弹的结构，安装有触发引信，但战斗部内没有炸药，只是用一个填充黄色染色粉末的薄壳球体。当引信的传爆管爆炸时把染色粉末炸出来，产生弹着点的视觉标记。不过这仍然有一定的危险性，而且成本也高了一些。第二类训练弹为惰性弹，即没有引信，而是在一个易碎的塑料弹体内装满了橙黄色染色粉末，当弹体撞击目标后立即破碎，迸发出染色粉末，产生弹着点的视觉标记。

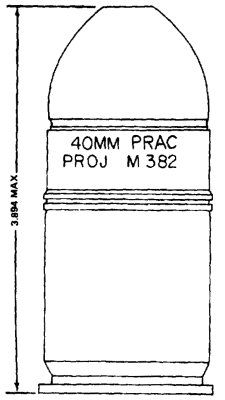

M382

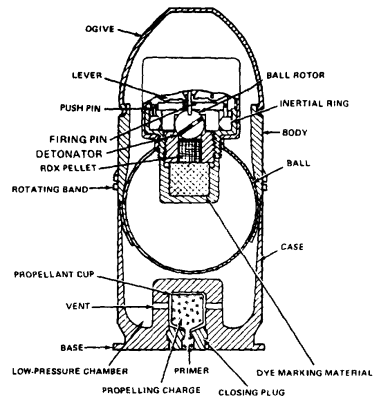

M382训练弹在1964年定型，全长3.89英寸（99mm），重0.50磅（227g），为第一类的训练弹，其战斗部装有4.54克黄色染色粉末，引信为保险距离较短的M552型触发引信，弹壳为M118型，发射药为330毫克的M9，最大射程400m，初速76m/s。

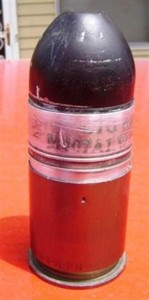

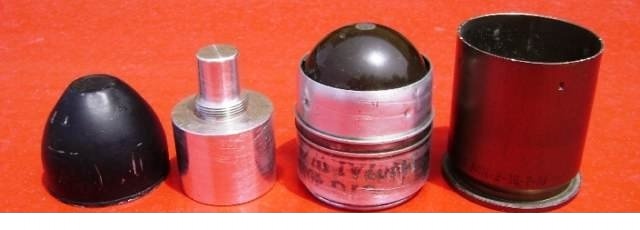

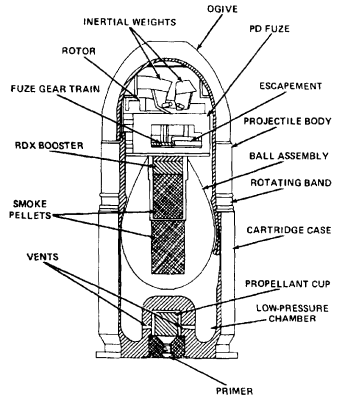

M407A1

M382训练弹在1964年定型，全长3.89英寸（99mm），重0.50磅（227g），为第一类的训练弹，其战斗部装有4.54克黄色染色粉末，引信为保险距离较长的M551型触发引信，弹壳为M118型，发射药为330毫克的M9，最大射程400m，初速76m/s。

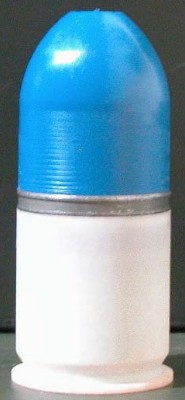

M781

M781训练弹是第二类的训练弹，外表蓝色的卵形弹体直径略小于枪膛的阳线直径，因此有一个滑动的金属弹带嵌入膛线，发射时带动弹体以每分钟3600转的速度自转。弹壳为M212型，弹壳底部压入一发.38口径的空包弹，击发时，火药气体通过前面的气孔进入低压室推出卵形弹体。M781训练弹在1978年定型，全长4.05英寸（103mm），全重0.45磅（204g），最大射程400m，初速76m/s。

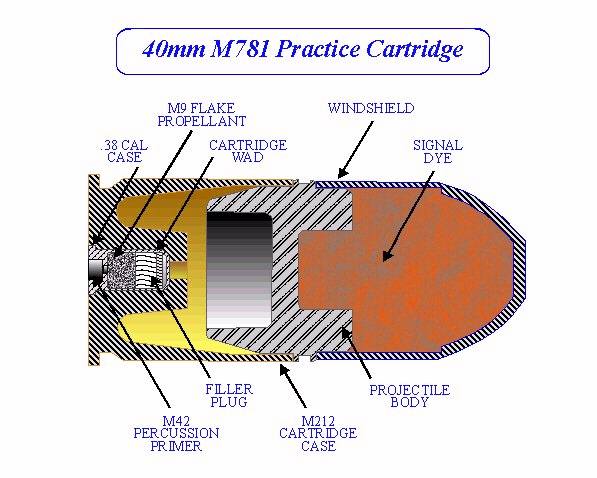

M781训练弹的结构

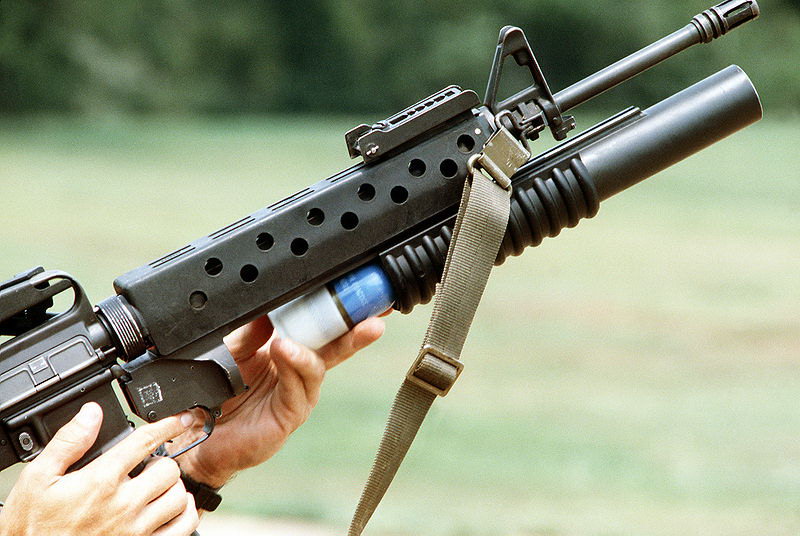

往M203里装填M781

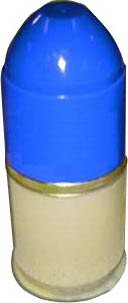

XM1110

XM1110是最新试验的训练弹，是M781的改进型。

霰弹

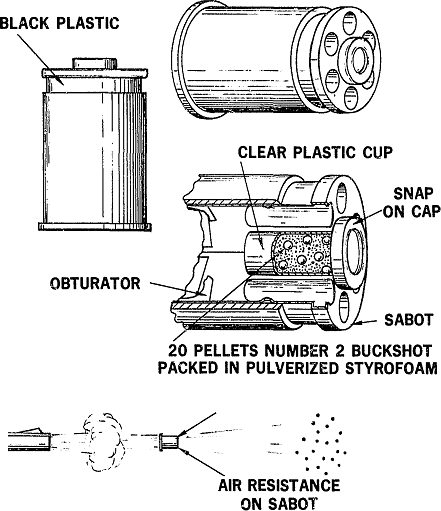

M576鹿弹（Buckshot）

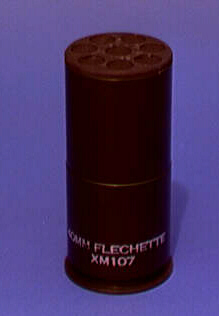

早期的M79射手缺乏有效的自卫武器，而且高爆榴弹在太近距离爆炸时也会伤及射手本身，基于榴弹射手的近战需要，军方研制了霰弹类的弹药，把榴弹发射器当成大口径的霰弹枪来使用。最初的试验方案是采用集束箭弹，发射出45枚10格令重的小钢箭，但试验中箭形弹的侵彻效果极差，甚至稍远一些的木板都钉不上去，而且扩散速度太快，无法形成合适的散布密度，很容易漏过目标。

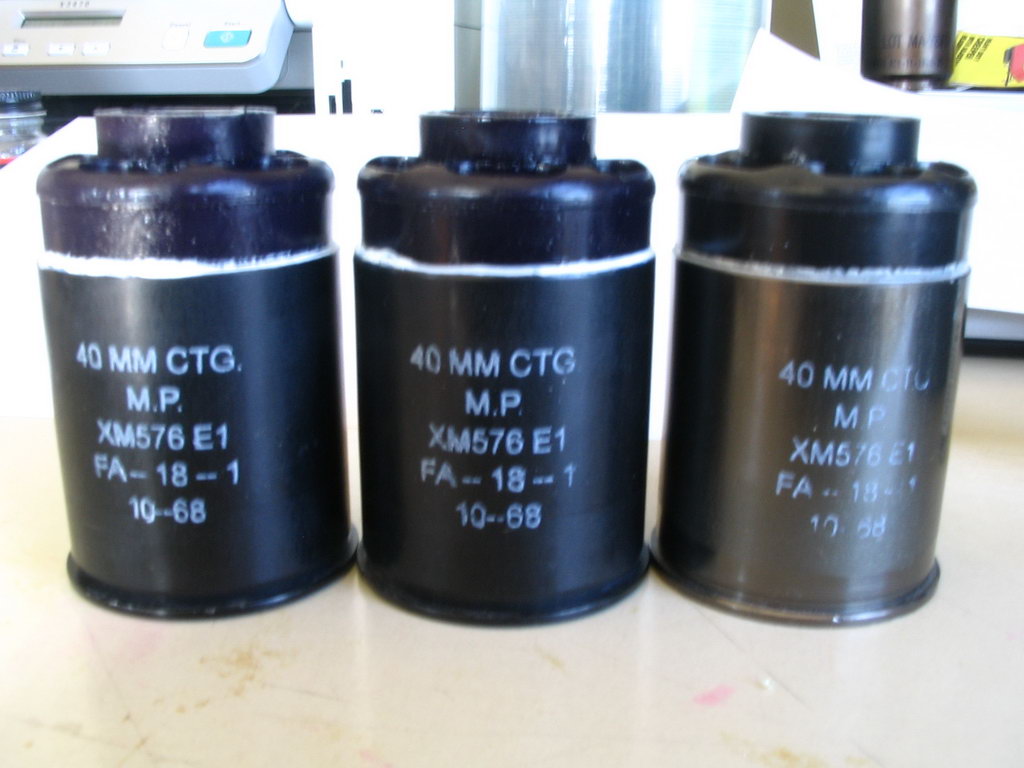

在1966年，集束箭弹改为鹿弹方案（大号铅弹），其中有20枚4号弹丸的XM576E1，和26枚4号弹丸的XM576E2两种型号，虽然XM576E2的弹丸较多，但有效射程比XM576E1要近，而且扩散速度也太快，在极近的距离内可能是灾难性的，但稍远一些弹丸的密度就会变得很稀疏，反而容易错过目标。所以最终采用了XM576E1，并定型为M576鹿弹。

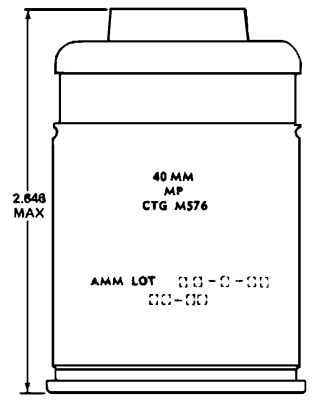

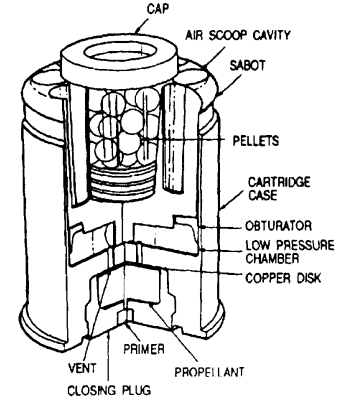

M576鹿弹绰号“蜂窝”（Beehive），全长2.646英寸（67.2mm），重0.254磅（115g），塑料弹托里装有20枚共重24克的金属弹丸，弹壳为M199型，高压室的上部有10个排气孔通向低压室，发射药为186毫克的M2，最大射程98英尺（30m），初速269m/s。

M576鹿弹

M576鹿弹与其他榴弹的长度比较

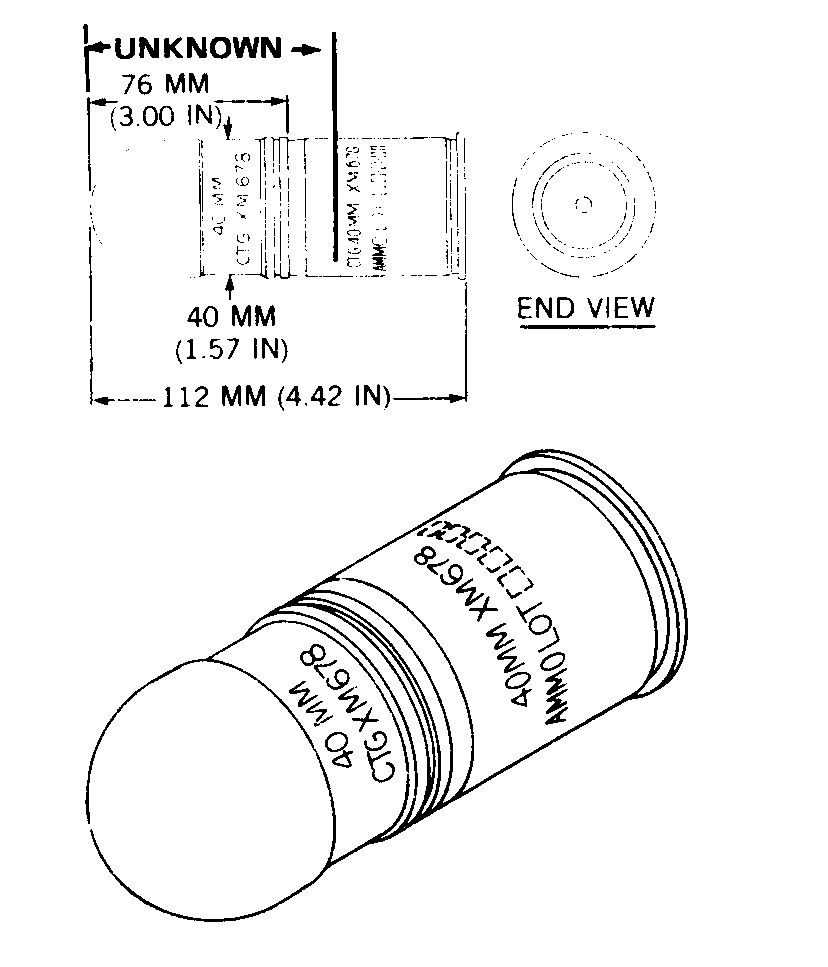

XM678鹿弹

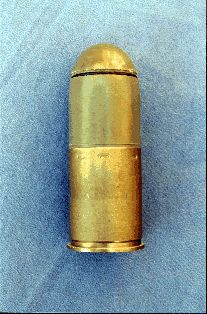

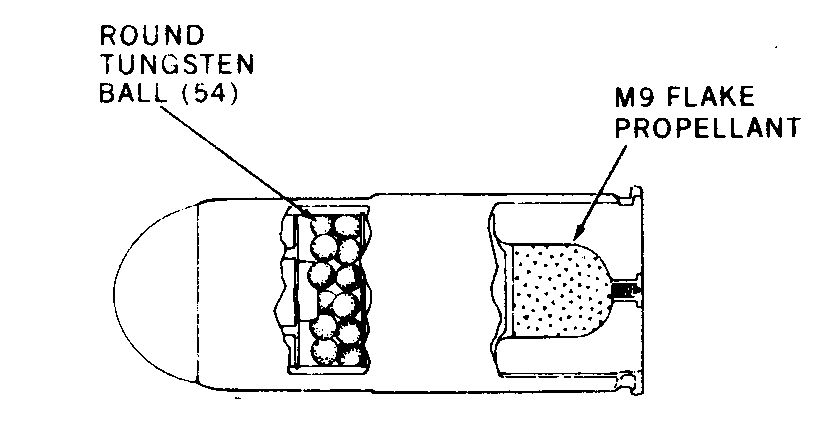

为了提高榴弹发射器发射霰弹的战斗射程和打击范围，并具有一定的侵彻能力，研制了XM678霰弹，外表看来是一枚普通的高爆弹，实际上在金属弹托和钝圆形风帽内含有54枚钨合金弹丸，估计是试验效果达不到预期目的，所以XM678最终没有完成设计定型。

烟雾弹、照明弹、信号弹

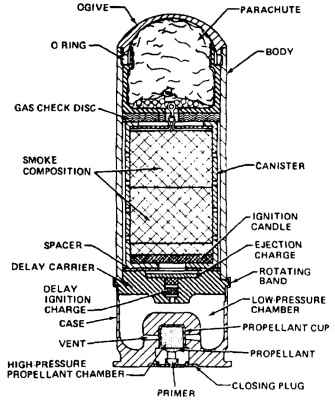

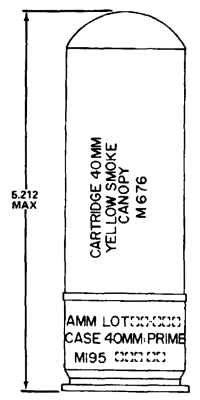

M676、M680、M682覆盖烟雾弹

覆盖用的烟雾弹阻碍视觉用，有3种颜色，分别为黄烟（M676）、白烟（M680）和红烟（M682）。全长均为5.212英寸（132mm），重0.48磅（217g），采用2秒延迟引信，出膛后2秒开始发烟，持续发烟时间最少90秒，头部有一个“X”形的降落伞，下降时降落伞使弹体快速旋转。弹壳为M195型，发射药为330毫克的M9，最大射高300英尺（91m），初速76m/s。

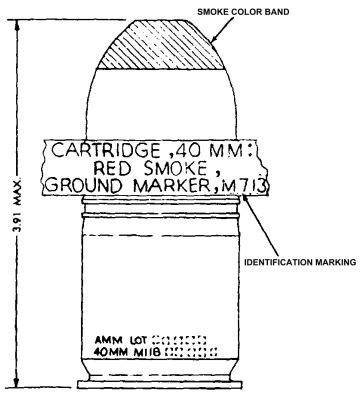

M713、M417、M715、M716地面标记烟雾弹

地面标记烟雾弹（Ground Marker）主要用于目标指示或打信号。地面标记烟雾弹有4种颜色，分别为红烟（M713）、紫烟（M714）、绿烟（M715）和黄烟（M716）。全长均为3.91英寸（99mm），重0.49磅（222g），采用M733型触发引信，撞击目标后开始发烟，持续发烟时间最少17秒，弹壳为M118型，发射药为330毫克的M9，最大射程400m，初速76m/s。

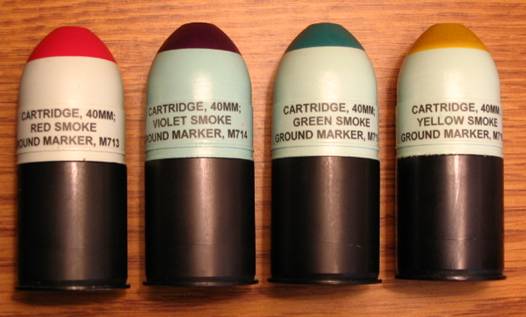

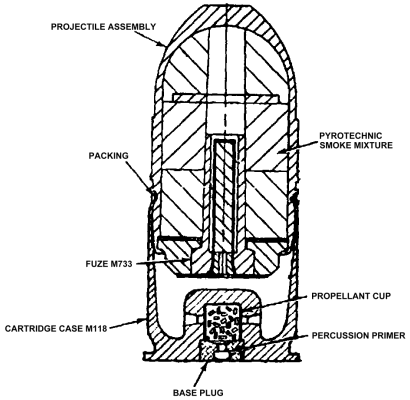

M713、M714、M715和M716烟雾弹

覆盖烟雾弹与地面标记烟雾弹

XM1062、XM1065夜视地面烟雾弹

由于美军越来越依赖夜视器材带来的夜战优势，因此研制了配合夜视器材用地面标记弹。其中XM1062发出有红外光谱的烟雾，而XM1065则适合热成像设备。

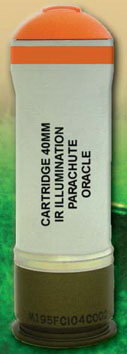

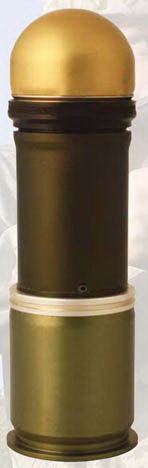

MEI公司生产的Mercury Covert红外标记弹，估计是差不多的东西，射程650米

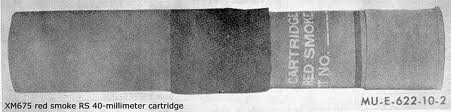

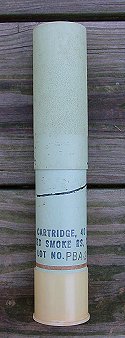

M6755红色烟雾弹

M675红色烟雾弹并非军事用途的烟雾弹，而是专门用于训练使用M674催泪弹的弹药。

M583/M583A1、M661、M662、XM695照明弹

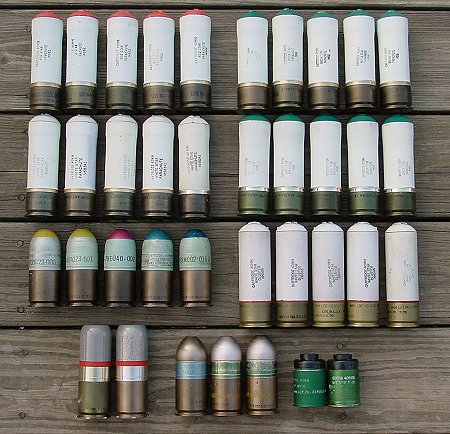

40×46mm榴弹的降落伞照明弹主要有4种颜色：白光（M583/M583A1）、绿光（M661）、红光（M662）和橙光（XM695）。除XM695没有列装部队外，其余3种照明弹均为制式装备。照明弹的全长为5.272英寸（134mm），重0.49磅（222g），发射后延迟引信燃烧4～5秒后点燃膨胀装药，把降落伞吹开。同时开始燃烧照明剂，持续照明时间约40秒。降落伞直径为20英寸，下降速度约每秒7英尺。弹壳为M195型，装有330毫克M9发射药，射高600英尺（183m），初速76m/s。

M583A1的效果

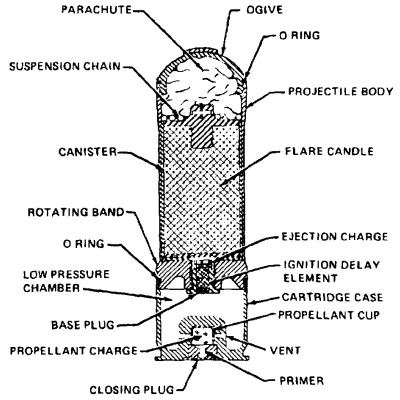

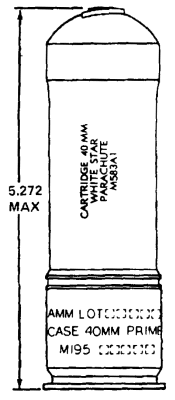

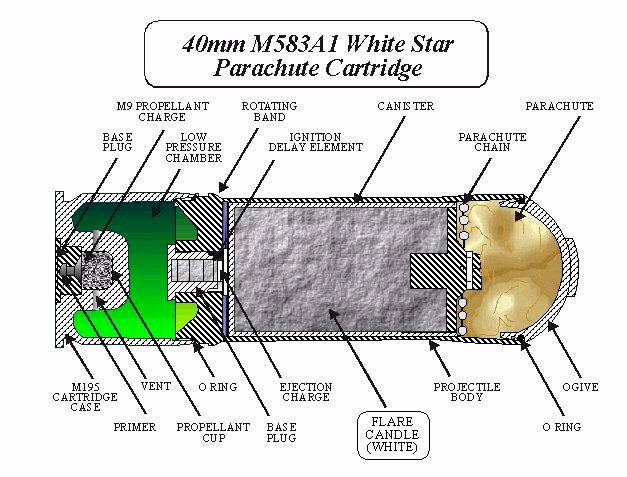

M583A1白光照明弹

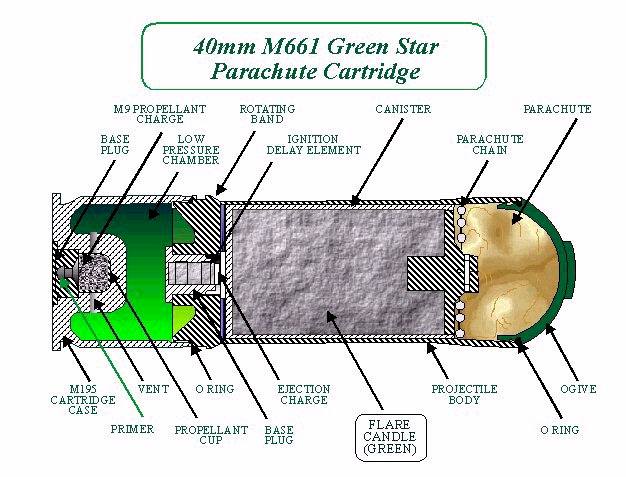

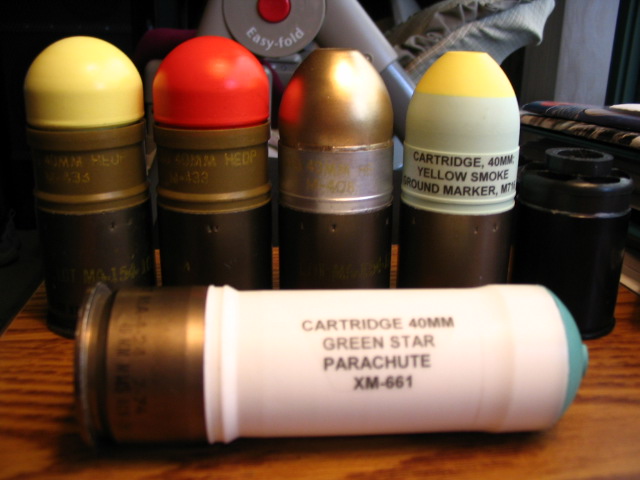

M661绿光照明弹

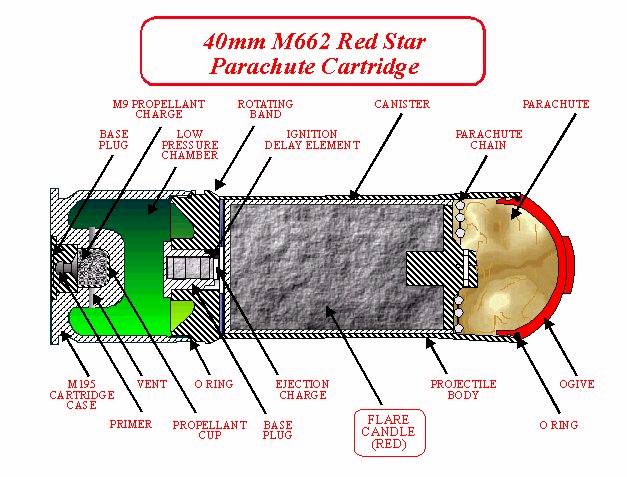

M662红光照明弹

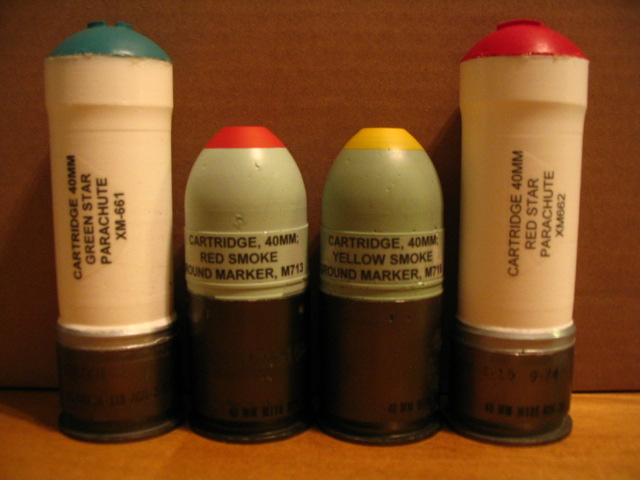

M661和M662

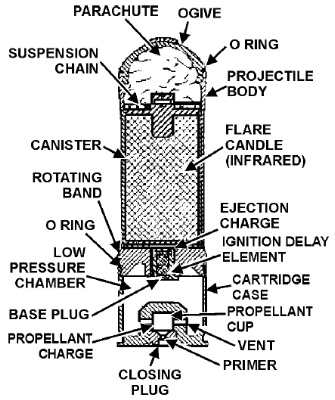

M992红外照明弹（IRIC）

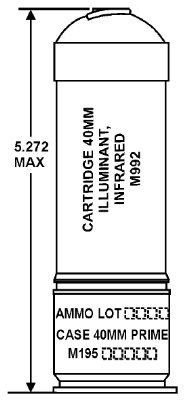

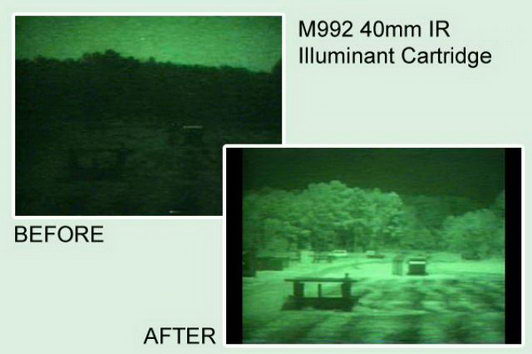

为配合夜视器材的需要，美军研制了一种发出红外光谱的照明弹（Infra-Red Illumination Cartridge），目前被定型为M992。全长为5.272英寸（134mm），重0.49磅（222g），持续照明时间约30秒，因为主要是发出红外光，所以肉眼的可视特征较不显眼。弹壳为M195型，装有330毫克M9发射药，射高600英尺（183m），初速76m/s。

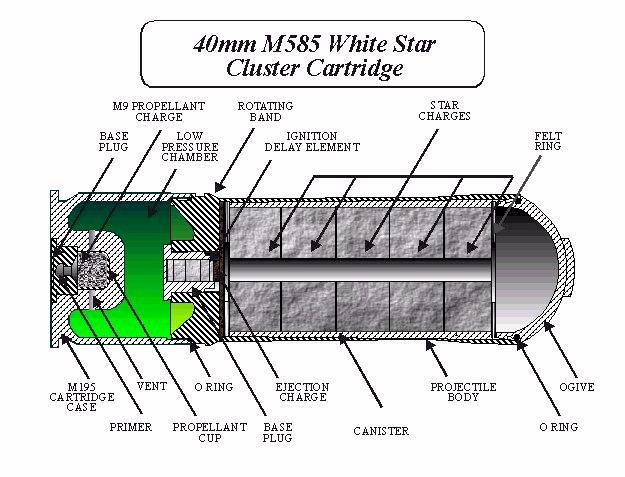

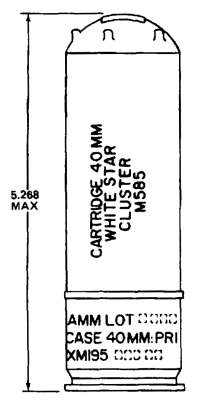

M585、M663、M664信号弹

40x46mm信号弹全长为5.268英寸（134mm），重0.41磅（186g），有3种颜色，分别为白色（M585）、绿色（M663）和红（M664）。弹体内有5枚子装药，在空中分离后形成5个燃烧闪光信号，闪光燃烧时长为5～7秒。弹壳为M195型，装有330毫克M9发射药，射高548英尺（167m），初速76m/s。

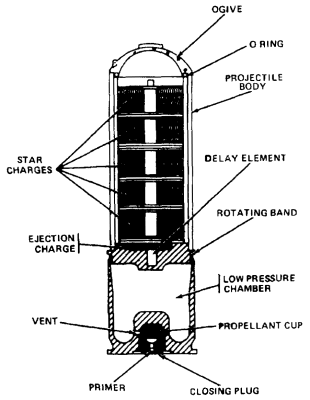

M585白色信号弹

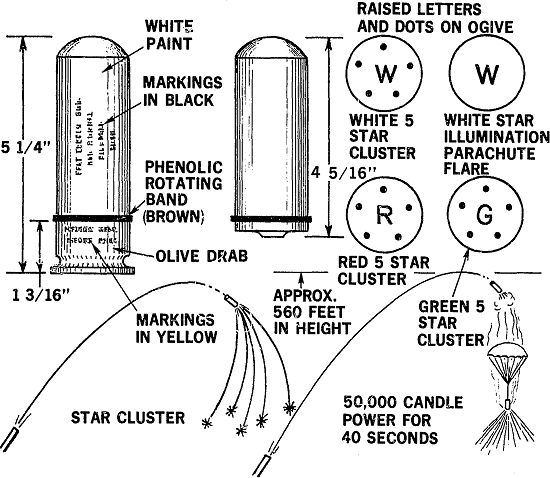

信号弹与照明弹在使用效果上的差异

防暴弹

虽然执法机构大多使用37/38mm防暴枪，但也有个别的执法机构是使用40×46mm口径的榴弹发射器，而且有时军队或国民警卫队也被用于维持治安，所以美国军方也研制了一些40×46mm口径的防暴弹。

M651催泪弹

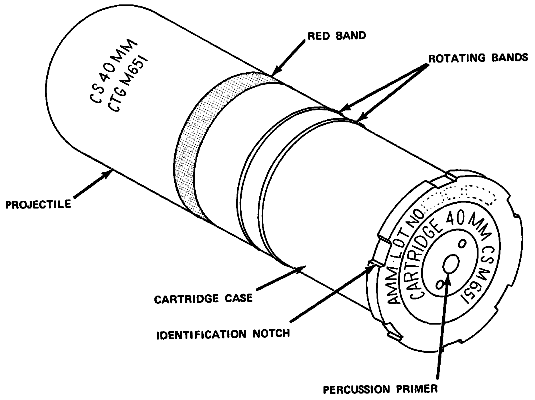

美国的制式40mm催泪弹为M651，据说最初的试验型XM651其实是使用CN毒剂，但正式定型时则是使用CS毒剂。该弹全长4.57英寸（116mm），重0.63磅（286g），弹头含有53克CS毒剂混合物，使用M581触发引信，燃烧时长为20～30秒，覆盖面约120平方米。初速76m/s，最大射程400m。

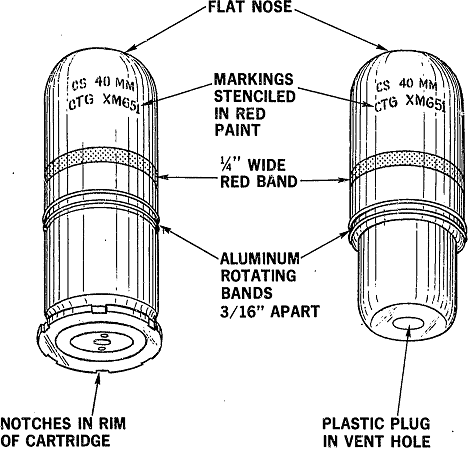

右边的2枚为XM651催泪弹

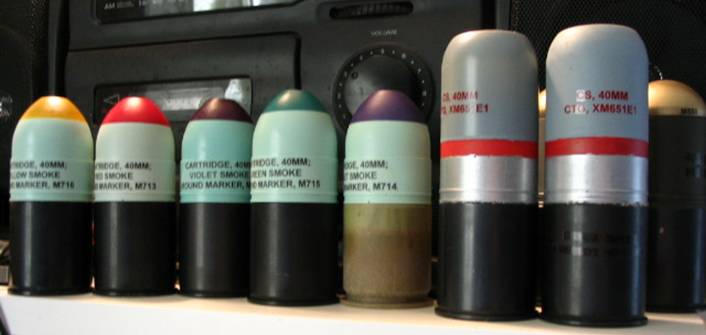

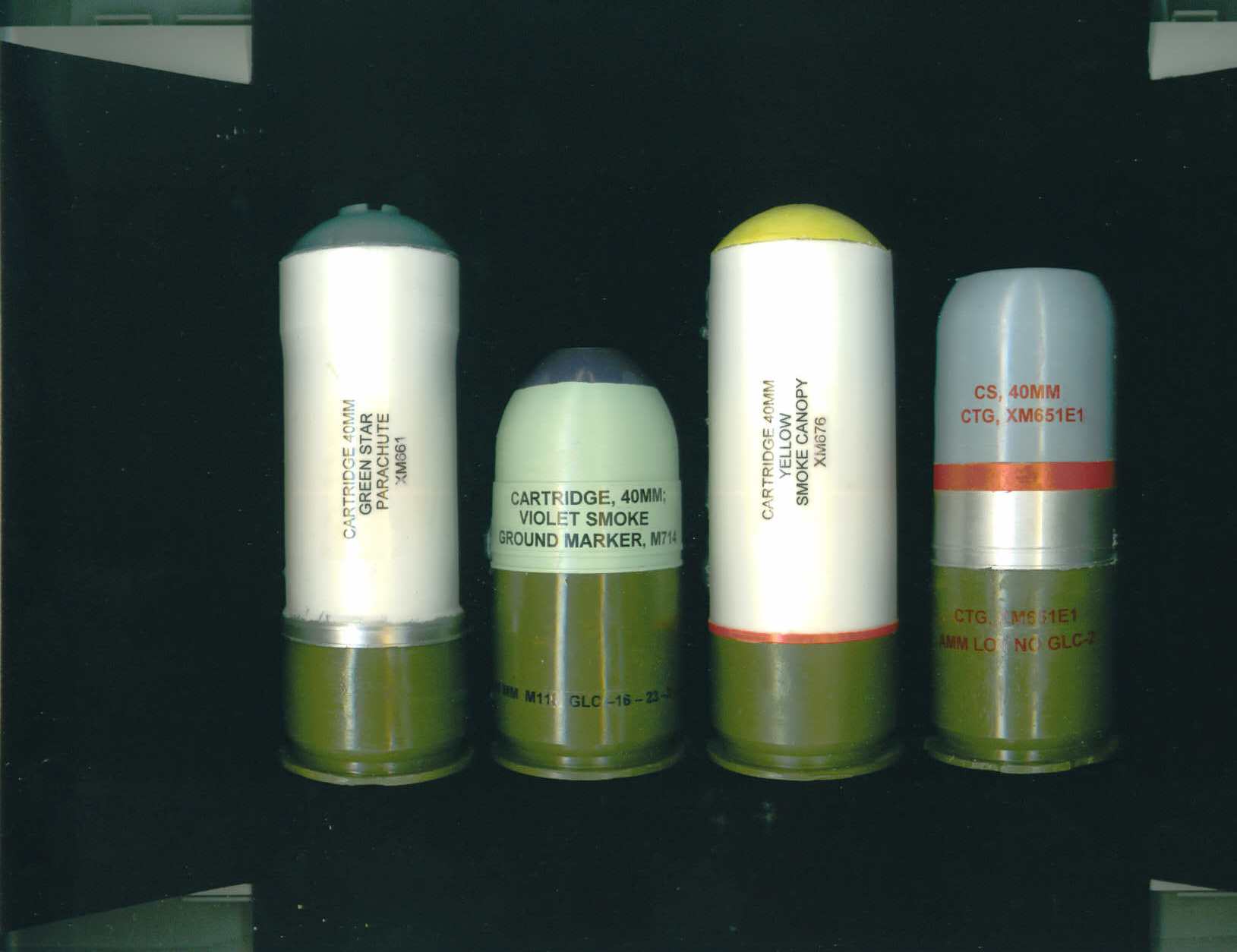

XM651催泪弹及其他烟雾弹

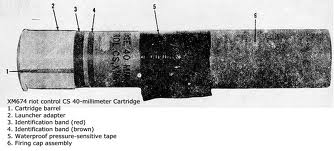

M674催泪弹

XM674/M674是大型催泪弹，弹头特别长，只能使用M79等撅开式的榴弹发射器发射，M203这类枪管滑动式的榴弹发射器无法装填该弹。该弹弹头含有90～100克的CS混合物，采用2～7秒延迟引信，发烟时长为40秒，有效射程为65至90m。必要时，M674也可以直接手投掷。

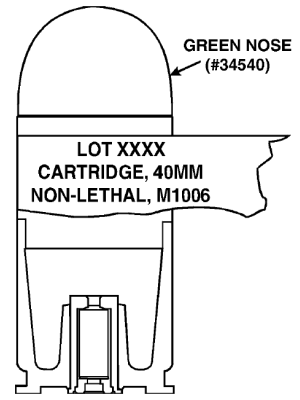

M1006海绵弹

由于橡胶棍弹或塑料棍弹在近30年内的使用中被发现有不少死亡案例，因此开发了这种软海绵材料的非致命榴弹。M1006在1999年定型和采用，全弹长3.95英寸（100mm），全重0.15磅（68g），有效射程10～50m，初速81±6m/s。弹壳为与M781训练弹相同的M212型，但弹壳底部是压入一发.32口径的空包弹，击发时，火药气体通过前面的气孔进入低压室推出卵形海绵弹体。尽管比橡胶棍弹要软，但在10m内击中要害部位，仍然有致命的危险，而超过50m的距离基本上无效。

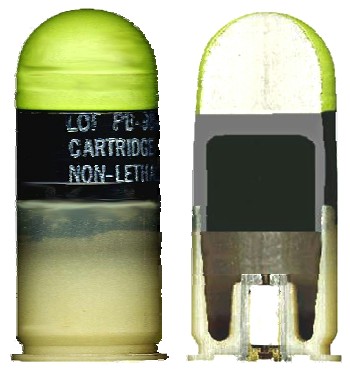

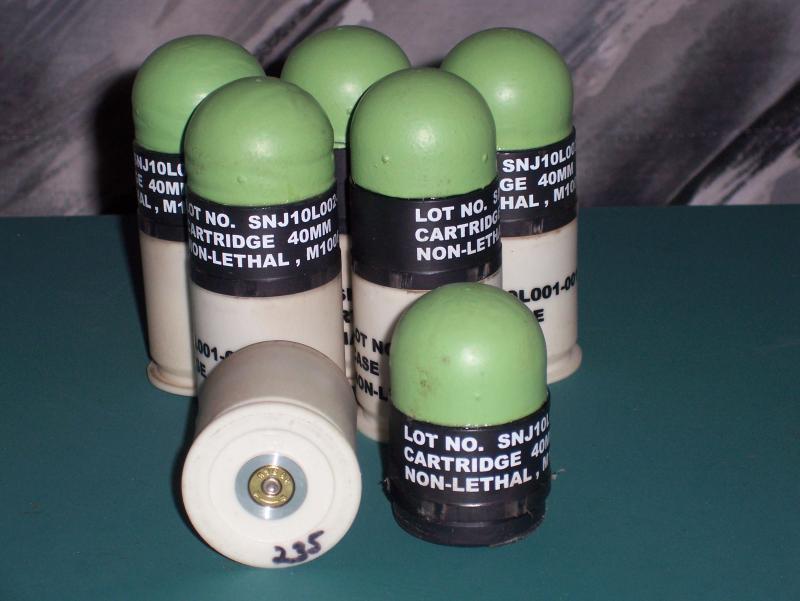

M1006的弹头为绿色

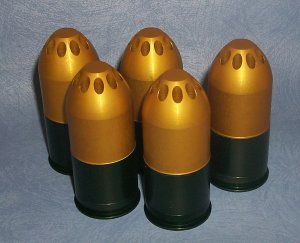

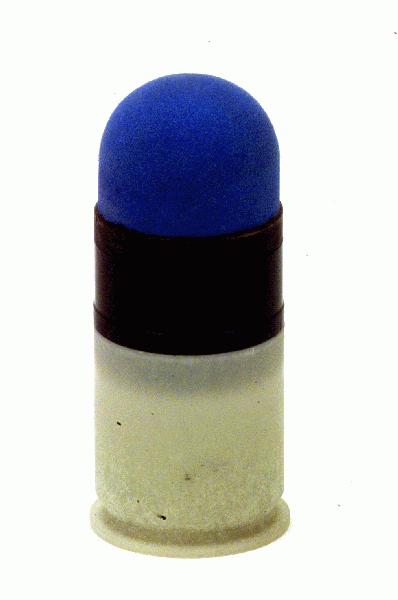

这种蓝色海绵弹是早期试验的同类型榴弹，结构稍有不同

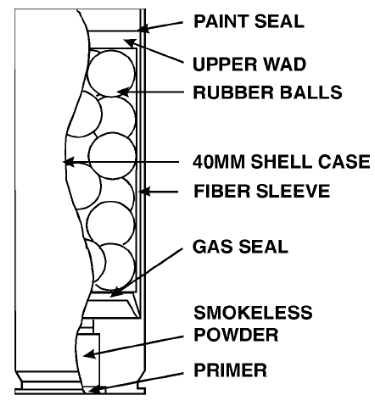

M1029橡胶霰弹

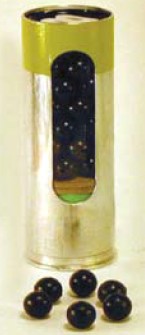

M1029人群驱散弹（Crowd Dispersal Cartridge，简称CDC）是一种橡胶霰弹，弹托内含有48枚.48英寸直径的橡胶球。全弹长4.8英寸（122mm），重0.47磅（213g），最大射程100m，有效射程15～30m，初速114±8m/s。在10m距离内命中要害仍然有致命的危险，而在30m外可能无效果。

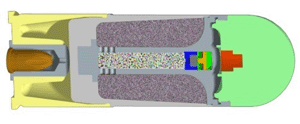

XM1140染色弹
