HK PDW  ◆ MP7MP7A1
 4.6×30mm HK

4.6×30mm HK枪弹


→枪弹列表

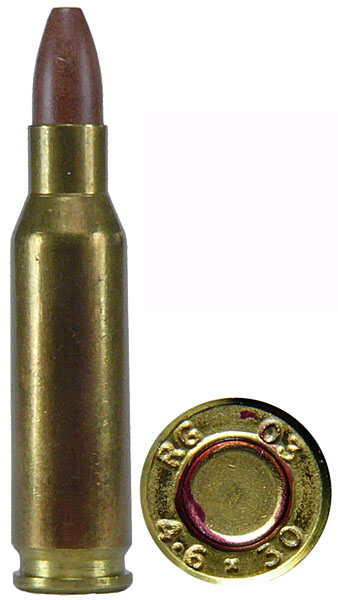

HK公司的4.6x30mm弹是为MP7研制的配套弹药,在开发HK PDW项目的时候(那时还没有命名为MP7),HK公司正好是英国BAE集团下属的皇家军械公司(Royal Ordnance)的一个分公司,而HK PDW的配套弹药就与皇家军械公司下属的雷德维尔·格林公司(Royal Ordnance Radway Green)合作研制和生产。在原型枪阶段时的4.6x30mm弹是全长40.5mm,而最终定型的枪弹由把弹头长度缩短了2mm,弹壳没有变化,全弹长缩短至38.5mm。

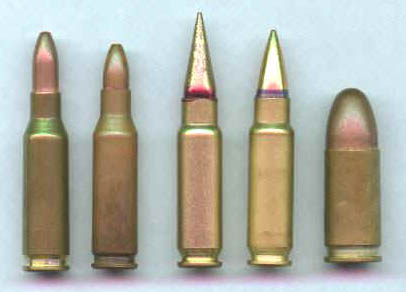

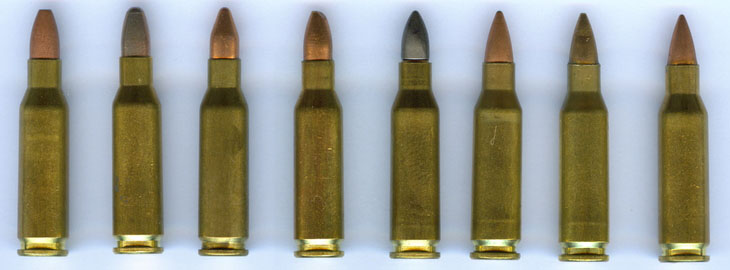

从左到右:HK的1型弹、3型弹(量产型)、FN公司的早期SS90弹,后期SS190弹,9x19mm弹

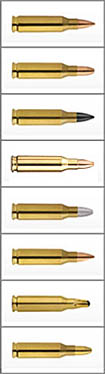

当前整个4.6x30mm弹的HK官方家族包括以下8种型号:

  名称 弹头重 全弹重 理想作战距离 枪口初速 枪口动能

全被甲弹 2.6 g (40格令) 7.0 g (108.0格令) <100 m 620 m/s 500 J
软尖弹 2.0 g (31格令) 6.5 g (100.3格令) <50 m 690 m/s 475 J
穿甲弹 2.0 g (31格令) 6.5 g (100.3格令) <100 m 680 m/s 460 J
亚音速弹 5.0 g (77格令) 9.5 g (147格令) <50 m 290 m/s 210 J
软质训练弹 1.7 g (26格令) 6.2 g (95.7格令) <50 m 660 m/s 370 J
易碎弹 1.7 g (26格令) 6.3 g (97.2格令) <50 m 700 m/s 365 J
空包弹   4.5 g (69.4格令)
教练弹

在HK官方网站上指定的这8种型号的枪弹均由戴纳米特·诺贝尔公司(RUAG)生产,诺贝尔生产的枪弹与英国公司生产的早期弹药大多相同,只是命名方式稍有不同。比如

在关于MP7的报道中经常提及该枪可以在200米距离上穿透北约标准的CRISAT靶板(北约国家仿照前华约单兵防护提供的参照靶,为一块1.6mm厚的5级钛合金板加上20层凯夫拉组成),然后再深入CRISAT靶后面的明胶组织约10~12英寸深。这种防护水平大致相当于美国旧NIJ的IIIA级标准、2018年版NIJ的HG2级。但根据官方网站上的介绍,只有穿甲弹的资料中有提及有这样的能力,铅芯普通弹的资料中没有提到其穿甲能力。其实是因为早期试验中的原型枪所发射的普通弹(Ball)就是雷德维尔·格林公司生产的实心钢镀铜弹,因此有比较强的侵彻能力。后来这种实心钢镀铜弹有段时间称为“超级战斗”(Super Combat)或“终极战斗弹”(Ultimate Combat)。而当前RUAG生产的普通弹变成了铅芯钢全被甲弹,实心钢镀铜弹则称之为“穿甲弹”。

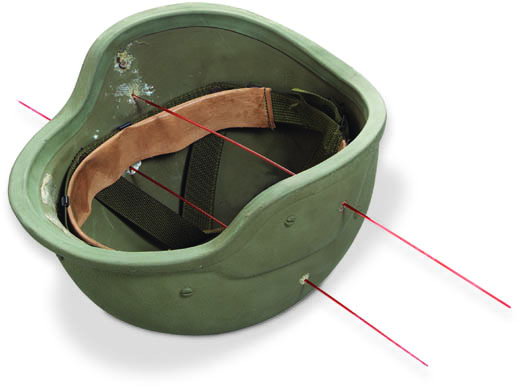

能够抵挡9x19普通弹的凯夫拉头盔,可以被MP7发射的枪弹穿透两面

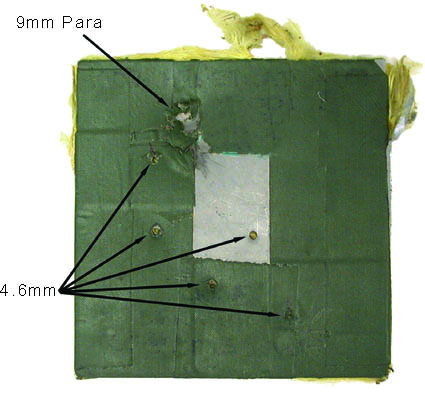

可以抵挡9x19的NIJ IIIA级防弹材料不能抵挡4.6mm枪弹

作为4.6x30mm弹的竞品,FN公司的SS190弹有效穿透CRISAT靶的距离是140米以内。如果只从这个数值看,英国生产的4.6mm“普通弹”的效果更佳。不过因为弹头太轻,为保证杀伤力与命中精度,在HK官方网站上提及的“理想作战距离”都没有达到200米的。如果以MP7作为自卫武器使用的单位,可能大多装备穿甲弹或全被甲弹,但像DEVGRU这类以安装消声器的MP7作为摸哨武器的单位来说,有可能全是配备亚音速弹。因为在2013年10月DEVGRU曾试图潜入索马里刺杀索马里民兵组织青年党头目、基地组织成员艾尔利比的行动失败,海豹队员在逃跑时留下了一些弹药和装备,被索马里人展示时,可发现MP7弹药的弹头形状看起来就是亚音速弹的。

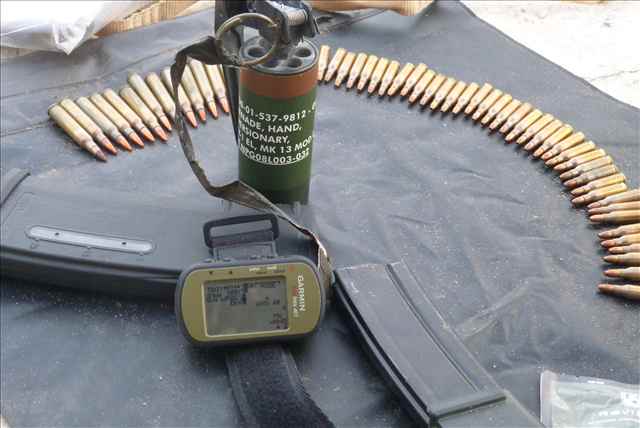

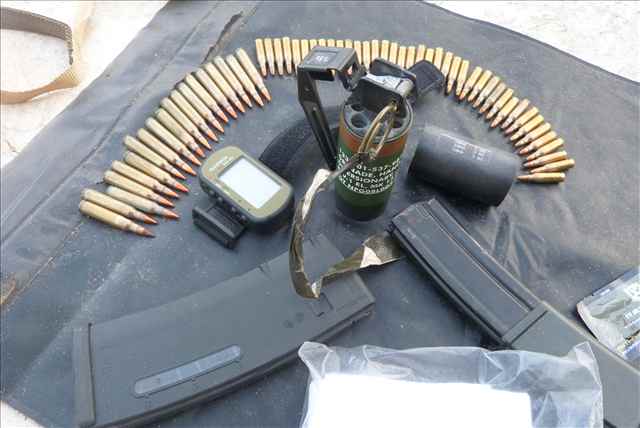

DEVGRU留下的弹药、9响闪光弹和GPS

除了英国和德国外,意大利菲奥基公司(Fiocchi)也有生产这种口径的枪弹。这三家公司生产的枪弹可从弹壳底标的厂名缩写来识别。英国雷德维尔·格林的底标有“RG”字样,是Radway Green的缩写;德国RUAG的底标是“DAG”,这是RUAG (Dynamit Nobel)的缩写;而意大利菲奥基的底标则是“GFL”。

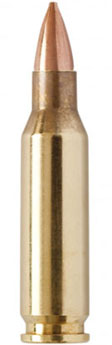

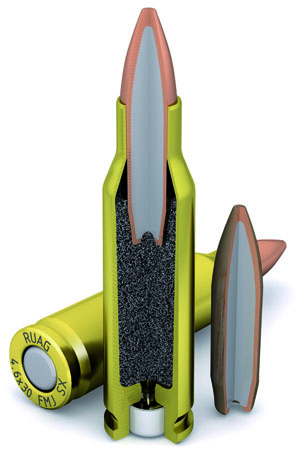

HK的全被甲普通弹的弹头采用钢合金全被甲、铅锑弹芯结构,这种标准弹头拥有比较好的射程和射击精度,也比较便宜,对枪管损伤较低。

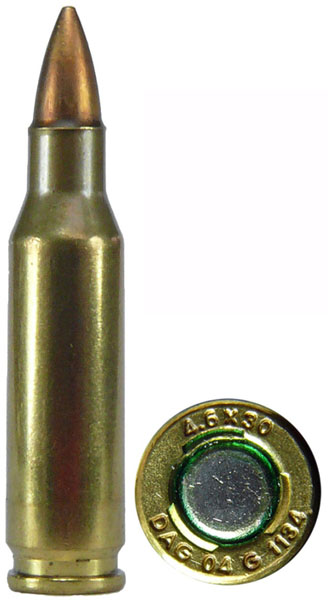

左边是是RUAG生产的铅芯全被甲弹,右图是菲奥基生产的铅芯全被甲弹,可能是采用被甲后包工艺,所以弹尖部露出一点点铅

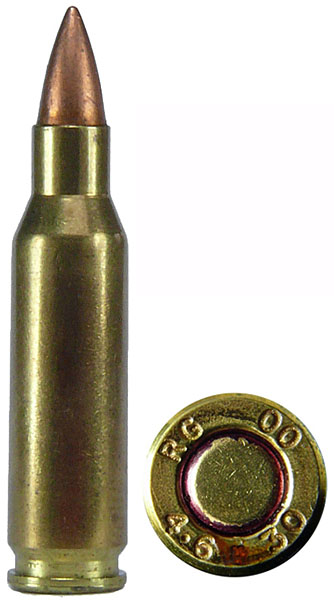

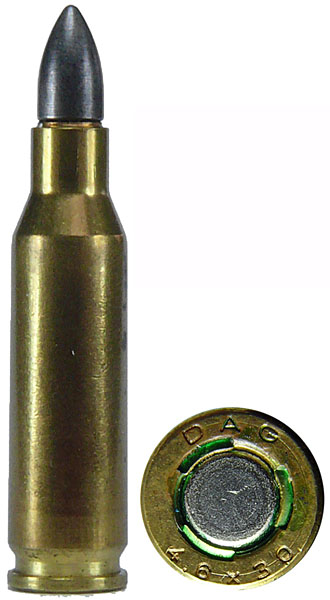

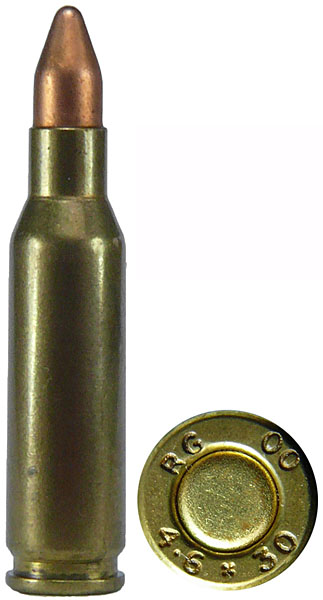

穿甲弹的弹头由实心钢制成,没有铅套,也无被甲,早期的穿甲弹只在表面镀上一层厚厚的铜来保护膛线,后期的穿甲弹则在弹尖部再涂上钼涂层,因此外露的弹头呈黑色。下图从左到右分别为:英国生产的实心钢镀铜普通弹;RUAG生产名为“超级战斗”但弹头结构没有变化的实心钢镀铜弹;当前RUAG生产的实心钢钼涂层穿甲弹。弹头重均是31格令。

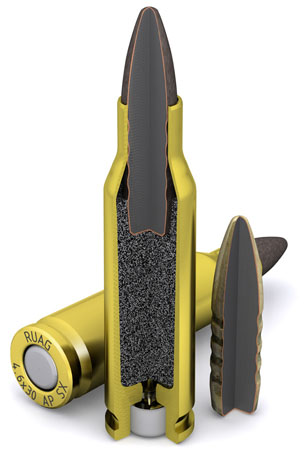

RUAG生产的穿甲弹结构

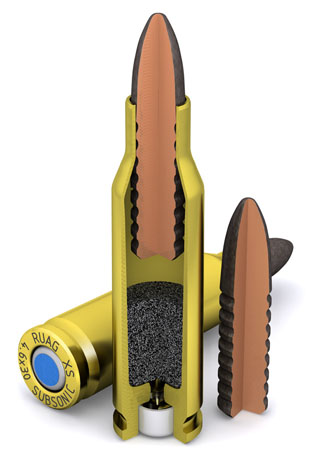

RUAG生产的亚音速弹

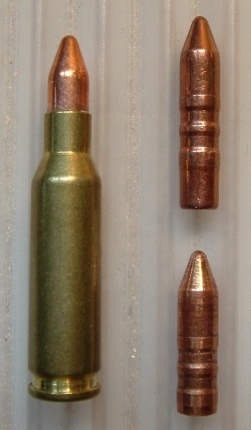

亚音速弹采用全实心钨合金弹头,无被甲但表面镀铜以保护膛线,再加上弹头尺寸比其他弹种的弹头要长、体积要大,所以也这种亚音速弹头特别重,再配合减少的发射药,使得其初速在音速以下,配合消声器使用时,可大幅降低MP7的枪声。但由于既硬且重,所以在50米距离内仍能穿透标准CRISAT靶板。亚音速弹外露的弹头部队后半截为圆柱体,前半截为锥形。

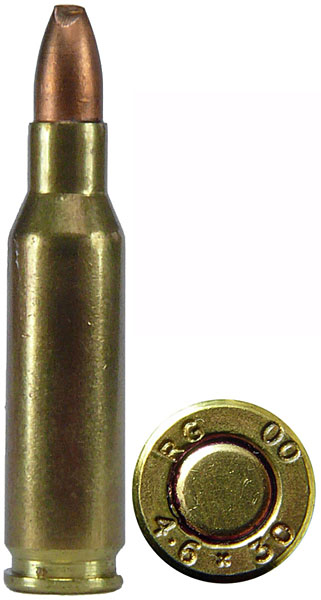

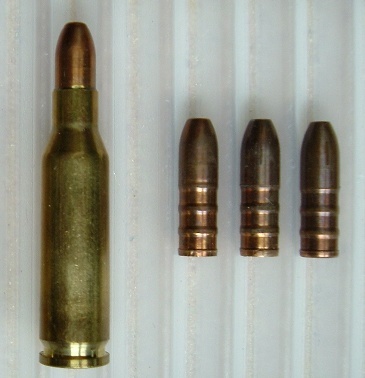

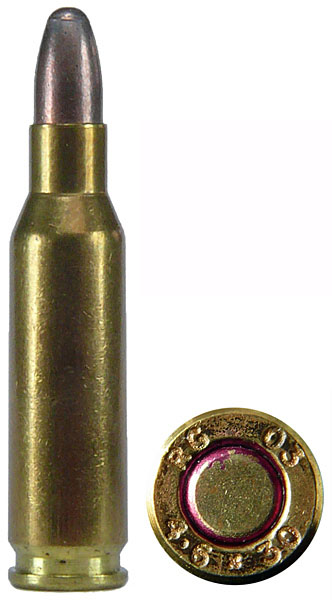

英国生产的亚音速弹

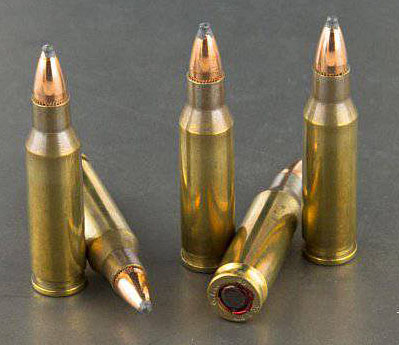

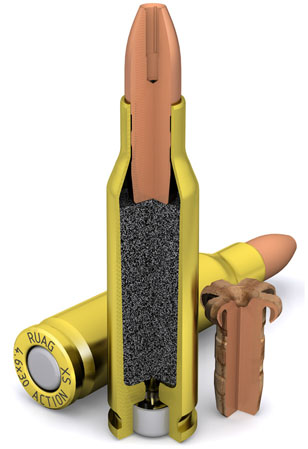

HK的空尖弹(有时被称为警用弹)是为了提高对无防护目标的杀伤效果和停止作用而研制,但这种空尖弹并没有采用铅材料作为弹芯,而是使用实心铜锌合金、无被甲的弹头结构,只是在弹头留一个小孔,小孔内有预制刻槽使弹头进入软组织后更易开裂。这种全铜弹头比起铅芯铜被甲弹头要轻一些但也要硬一些,这样可以保证有一定的穿深。

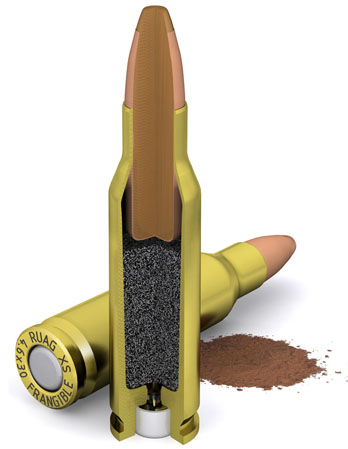

RUAG生产的半被甲结构易碎弹

易碎弹是最初与原型枪一起设计的训练弹,主要用于CQB练习场景,因为训练弹是由铜粉末挤压成形再烧结,击中稍硬的目标就会粉碎,所以称之为易碎弹。目前HK官方网站上介绍的由RUAG生产的易碎弹是半被甲结构(左方),被甲材料为铜锌合金。而英国早期生产的易碎弹是没有被甲的,下方左图是普通的烧结粉末易碎弹,右图表面镀铜的加硬易碎弹。


雷德维尔·格林生产的易碎弹,左边无镀层,右边是有镀铜的加硬易碎弹

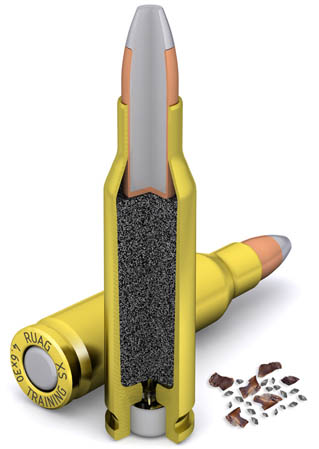

这种直接命名为训练弹的弹种的推出时间要晚于易碎弹,暂时未发现实物照片,只在HK官方网站上有结构图,可能只有RUAG生产过。

虽然同样是用于训练,但这种训练弹不是采用金属粉末挤压成形,而是使用锡合金作为弹芯,并包裹铜锌合金的半被甲,结构上相当于软尖弹,只是这种弹芯材料比铅更软而且也轻得多。但相比起易碎弹,这种训练弹的杀伤力要比较大一些,不过比起空尖弹,这种训练弹的杀伤力和侵彻力都要低得多,而且不易跳弹,因此同样适合在实弹CQB训练场景中使用,以减少因为跳弹或穿透场景布景后造成人员误伤的情况。另外官方也推荐用于船舶或监狱这类场所的镇暴任务中使用,在前者环境中这种弹头不易穿透比较薄的舱壁,在后者密集的人群环境中不易穿过人体造成大量伤亡。

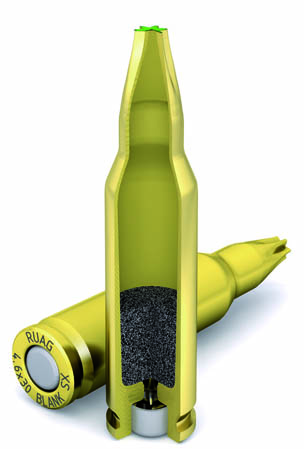

RUAG生产的空包弹结构图

HK的4.6mm空包弹为无弹头、弹壳收口结构。其他所有的HK 4.6mm弹均使用双基发射药,只有空包弹是使用单基发射药。


雷德维尔·格林生产的空包弹

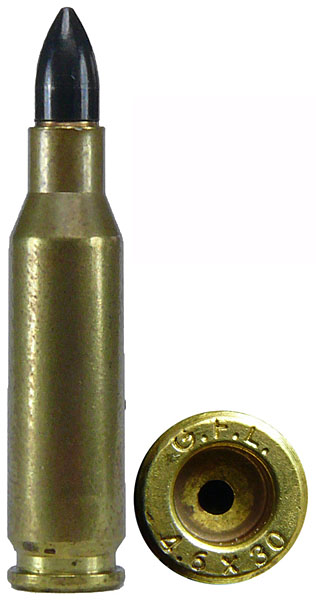

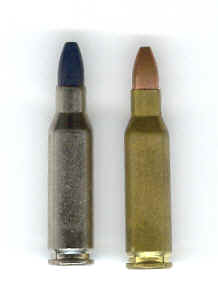

HK的教练弹,就是不装填底火和发射药的假弹,用于枪械操作练习的安全弹药。不同厂家生产过的教练弹的外形有些区别。右图是意大利Fiocchi的教练弹,因为弹头涂黑看起来有点像穿甲弹。下图是英国雷德维尔·格林生产的教练弹。

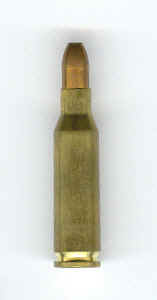

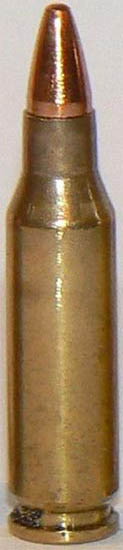

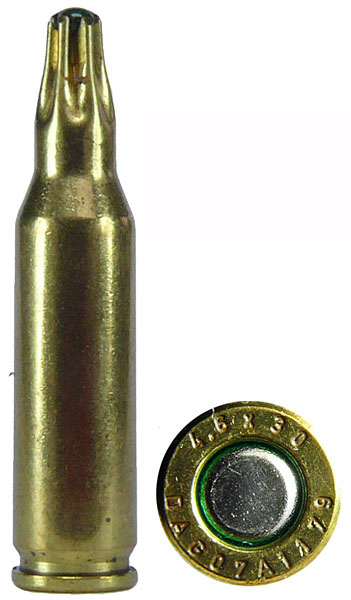

为增大杀伤力4.6x30mm勺尖弹,是英国厂早期试验过但没有量产和销售的弹种。目前只在弹药收藏家手上有这种弹。

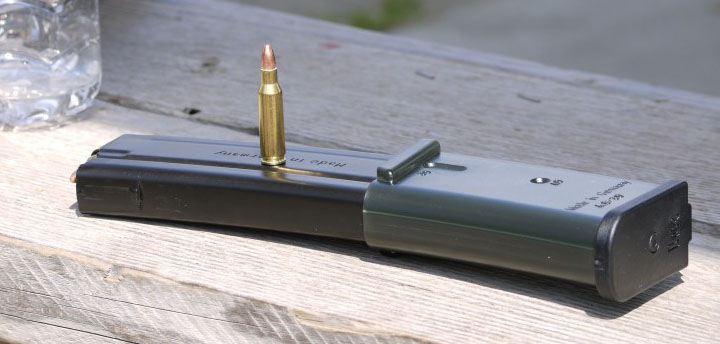

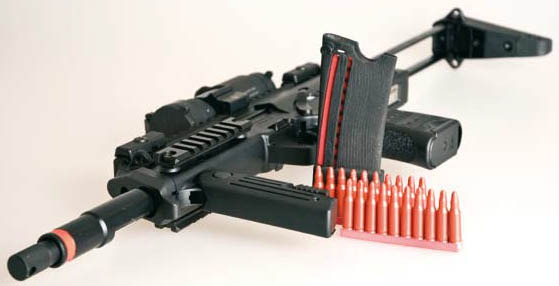

除了以上8种HK官方指定的枪弹外,瑞典纳莫公司也为MP7生产的全塑料空尖弹及配大的空包弹适配器和弹匣,并在HK的官方网站上得到认定。这种外壳采用高密度聚乙稀材料制成的空包弹重量仅1.6克(约24.7格令),安全距离3米。

资料来源:HK官方网站

     两个名字一样的弹药收藏家的网站:Military CartridgesMilitary Cartridges
