〈〈国产轻武器

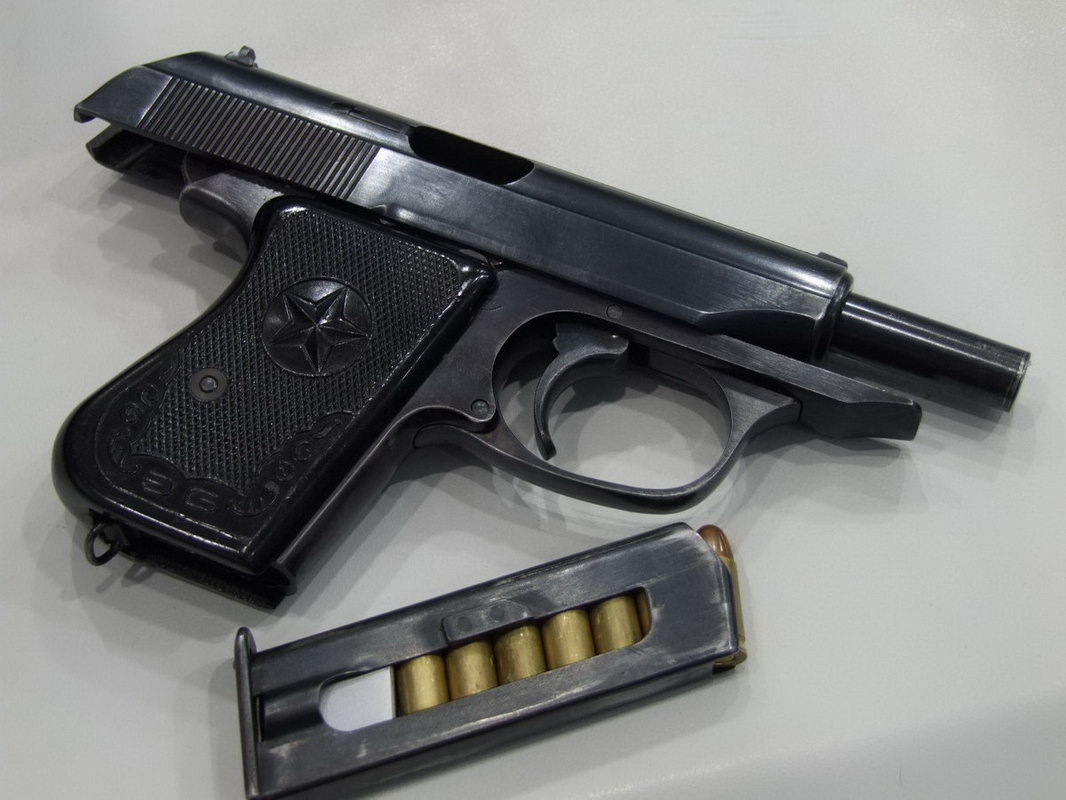

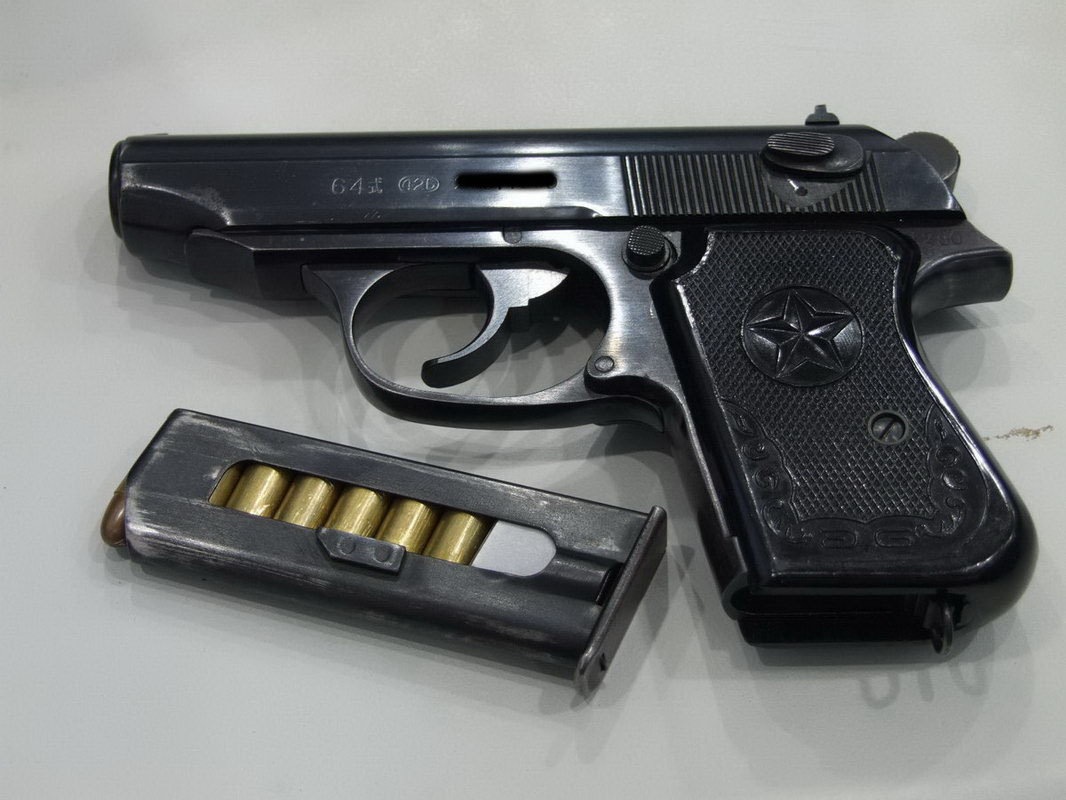

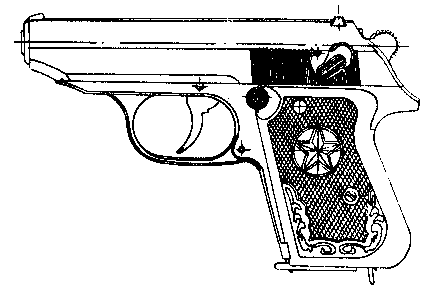

1964年式手枪





口径: 7.62×17mm 64式手枪弹



1964年式7.62mm手枪是我国自行研制的第一种手枪,于1964年设计定型,1980年开始批量生产。该枪结构简单、性能优异,主要装备部队中高级军官、人民警察、司法和安全保卫等部门。因此物外形小巧玲珑,便于隐蔽携带,加上其使用的1964年式7.62mm手枪弹装药量较少,射击时声响不大,所以被广大公安民警戏称为“小砸炮”。该枪目前也是我国最常见的警用武器之一,有关该枪的争议颇多,褒贬不一。以下的文章和原创图片均由从警多年且有使用64式手枪实战经验的无悔提供,并特许我转载。这既省了我的时间,也提供了一线警员的经验和感受,特此鸣谢。


由52式手枪说起

52式手枪也称765公安手枪,是我国早期自行生产的手枪之一,与后来的64式手枪有着密不可分的关系,也可以将其视为64式手枪的前世。建国初期,我人民解放军和广大公安民警武器尚未实现统一化和制式化,主要以各种缴获的武器装备为主,被戏称为万国武器博览会。特别是以短枪为主的公安民警,以各类杂牌手枪作为主要装备,有些武器在国外已经淘汰多年,甚至连弹药都很难收集。而面对当时的形势,除了国民党敌特的破坏外,大量的反动会道门也严重的威胁着新生的人民政权,公安部门和安全部门普遍需要装备新型手枪以统一装备。1951年定型的51式手枪威力较大,但由于朝鲜战争的爆发,51式手枪主要还是装备奔赴抗美援朝前线的志愿军部队。况且51式手枪的体积、重量过大,不适合于便衣警察隐蔽携带。而当时的兵工行业也没有独立自行研制新型武器的能力,直接仿制国外成熟的武器成为最简单易行的办法。经过严格的筛选后,最终决定以德制PPK手枪为蓝本进行仿制。PPK手枪是德国瓦尔特兵工厂三十年代生产一种小型自卫手枪,也是当时世界上性能最优异、装备量最多的小型手枪之一。在多年的战争中,我军缴获过大量的PPK手枪,该枪所使用的7.65×17mm SR手枪弹也是当时非常流行的弹种,因此以PPK手枪为样本生产52式手枪也在情理之中

52式手枪无论外形还是内部结构,均与PPK手枪完全相同,只是由于原材料和加工工艺的限制,远没有PPK手枪精致和耐用。笔者曾经采访过一位在公安战线上工作多年的老同志,据他的回忆,52式手枪加工甚为粗糙,武器内部加工后的刀痕遍布,与缴获的德制原版PPK比较,显得颇为寒酸。且防腐工艺也不过关,易锈蚀。当年一次蹲守任务,在草丛中埋伏了一天一夜后,发现手枪表面已经锈成黄褐色。所使用的钢材亦不合适,偏软,许多保存下来的52式手枪扳机护圈均有变形的现象。

更为现实的问题是:我国并不生产7.65×17mm SR手枪弹,单单靠缴获的弹药是远远不能满足需要的。除了库存弹药,只能向东欧友好国家购买,甚至要用美制.30英寸卡宾枪弹截短车制而成。受制于人的局面使新中国的兵工部门不得不另辟捷径,自行研制新型手枪和弹药,也为64式手枪的诞生提供了契机。

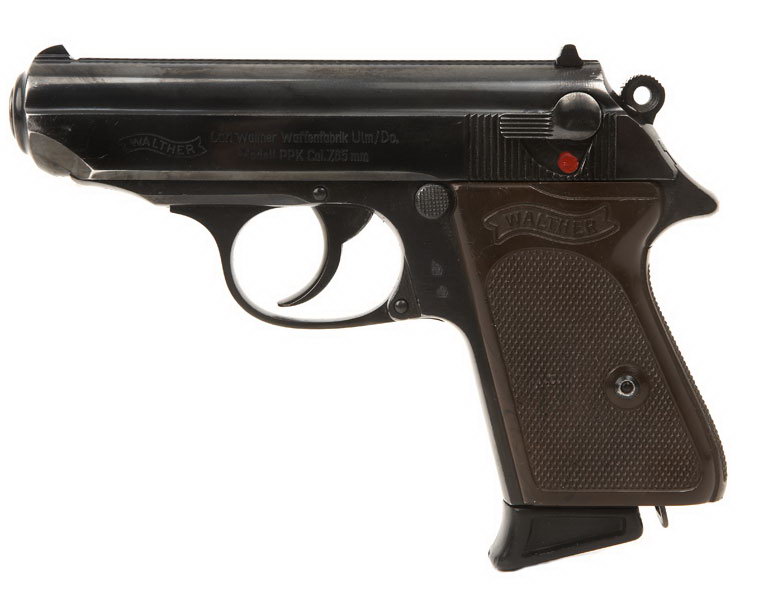

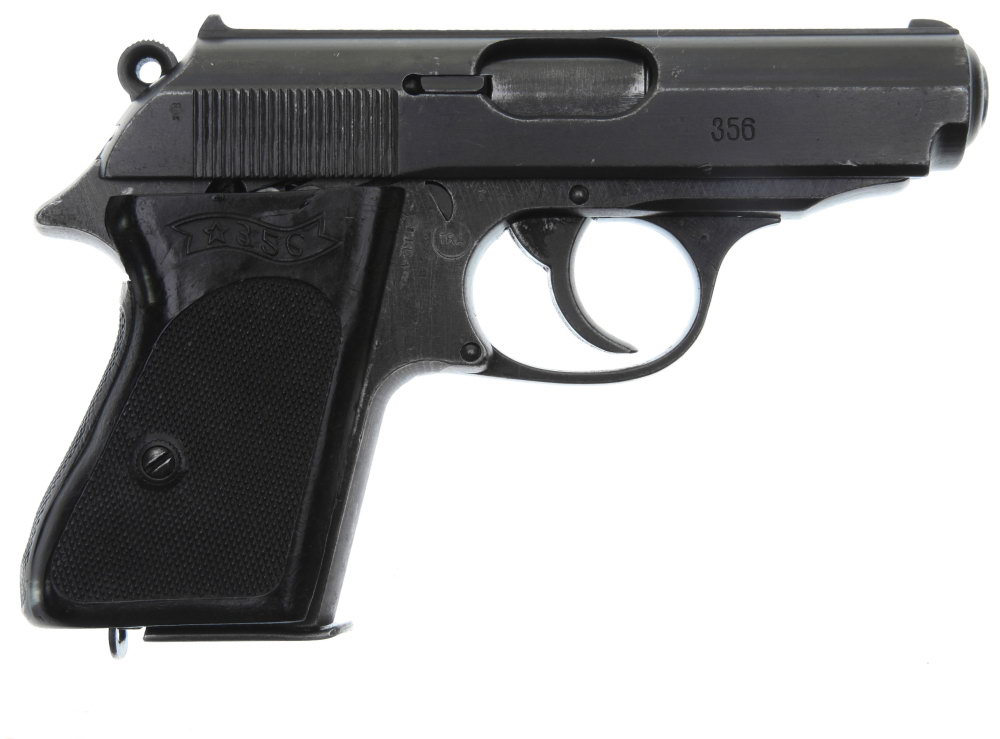

PPK手枪

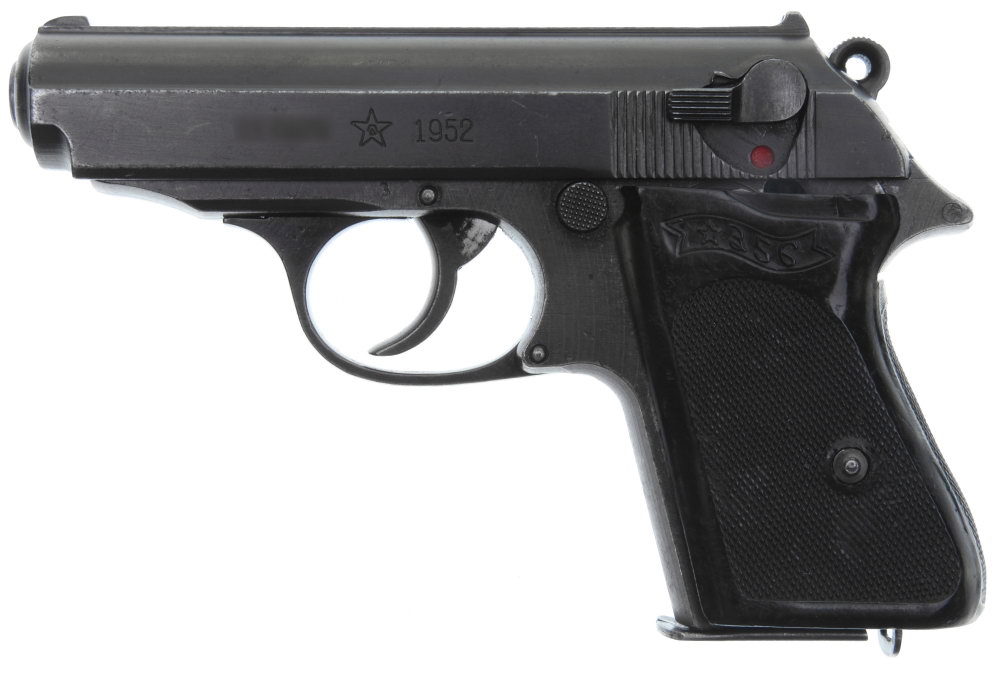

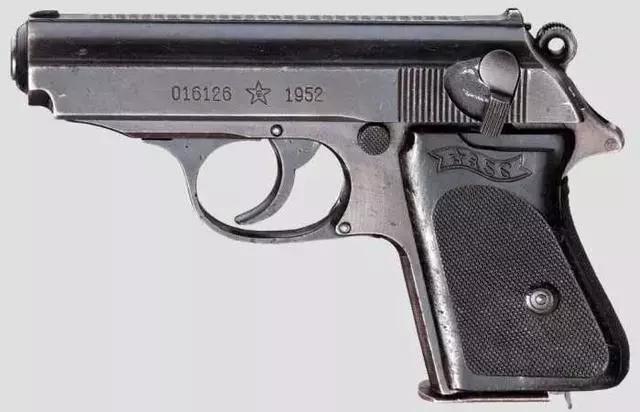

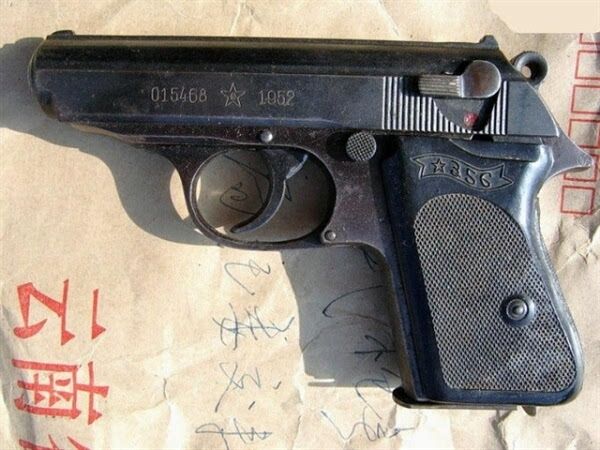

52式手枪

一波三折的才诞生的64式手枪

六十年代,当军工部门意识到52式手枪存在的不足后,就开始了新一代手枪的研制工作。建国十余年,新中国兵工部门从仿制国外武器开始,逐步培养了自己的设计师和设计队伍,也开始有了独立设计武器的能力。在研制过程中,也出现过不少问题,但是新中国的武器设计师们还是以他们的聪明才智解决了种种难题,最终交出一份满意的答卷。

64式手枪在研制过程中首先遇到的难题就是弹药问题,采用何种弹药,口径大一点还是小一点?口径大一点的弹药停止作用无疑要好一些,但是对于一支主要供公安民警、军队中高级军官和保卫部门所使用的武器而言,体积小、重量轻,便于隐蔽携带才是最关键的。如果采用大一点的口径,那么武器的体积和重量就超出了计划指标。最终,设计师们为64式手枪设计了一种专用的弹药----7.62×17mm手枪弹,也称为1964年式7.62mm手枪弹。该弹的威力基本上与7.65×17mm SR手枪弹相当,只是初速略高,两弹但并不通用。原因是:7.65mm手枪弹采用半凸缘式底缘弹壳,弹壳底缘直径是9.06mm,弹壳长17.3mm,而64式手枪弹则是采用无凸缘式底缘弹壳,弹壳底缘直径是8.44mm,弹壳长16.8mm。

曾有好事者将64式手枪弹装入M1900手枪和M1903手枪及西班牙制手枪上(均使用7.65mm手枪弹)进行试验,发现瞎火率偏高且多次出现卡壳及不抛壳的故障。另一个现实的例子是90年代臭名昭著的匪徒魏振海,此人在被公安民警围捕时,手持7.65mm口径的勃朗宁M1910手枪负隅顽抗,顶住一名民警的头部开枪,结果出现了瞎火,被民警当场抓获。事后检查他所使用的M1910手枪,发现里面装填的是64式手枪弹,子弹的底火上只有一个浅浅的小坑。究其原因,64式手枪弹属于无凸缘式弹,在装入原本使用7.65mm手枪弹的武器时,子弹进入弹膛的深度要大一些,这样就导致了击针打击的力量不足以击发底火。反过来,使用64式手枪弹的武器,如64、77式手枪也不能装填7.65mm手枪弹。

那为何军工部门要研制一种体积、威力上相差不大但却不能通用的弹药呢?8年抗战给无数中国人民留下了无法忘却的记忆,国土大半沦陷,给老一辈造成的心理阴影乃是生活在和平年代的我们不能想像的。如果采用通用的弹药,一旦发生像当年一样的战争,有可能就出现敌人用缴获的武器装上通用的子弹杀伤我们同胞悲剧。

在研制过程中还发生了一个小小的争议:一种意见认为直接照搬52式手枪的基本结构,这样能大大缩短研制时间和经费,毕竟该结构是已经成熟完善的。另外一种声音则认为应该对其结构进行大的修改,毕竟52式手枪的某些设计已经过时,也不符合人机工程,例如保险机构设计就很不合理。最终后一种意见占了上风,决定独立研制新型手枪。

经过数年的努力,1964年,我国自主设计开发的新一代自卫手枪终于横空出世,并被命名为1964年式7.62mm手枪(简称64式手枪)。该枪为自由枪机式自动方式,惯性闭锁,可单、双动发射。保险机构非常完善,除手动保险外,还有跌落保险、击针保险和不到位保险等,最大限度的满足了安全可靠的设计要求。同时还具备了弹膛有弹指示和空仓挂机解脱等机构,是小型自卫手枪中较为先进的。基于我国先前生产过仿制PPK的52式和仿制马卡洛夫的59式手枪,在64式手枪上也有诸多结构沿袭了这两种手枪上较为先进和成熟的部分。照门、保险、击针、弹匣、击锤联动缺口与59式手枪有异曲同工之妙。而套筒座、扳机、空仓挂机则沿用了52式手枪的结构。52式和59式手枪上较为复杂或脆弱的地方都尽量摈弃了,改为自行设计,如阻铁就是自行设计的。该枪全长152.8mm,空枪重量为560克,弹匣容量7发。根据我国的相关杀伤动能标准,杀伤人体所需动能为80焦耳,而杀伤马匹的动能则为180焦耳,所以该枪的枪口动能设定为220焦耳,其威力能满足日常自卫的需要。

但随后而来的文化大革命严重的冲击了社会的各行各业,兵工行业也不能幸免,已经定型的64式手枪只能束之高阁。一直到文革结束后,兵工行业逐步恢复了生机,64式手枪才开始大规模生产,此时已是80年代了。

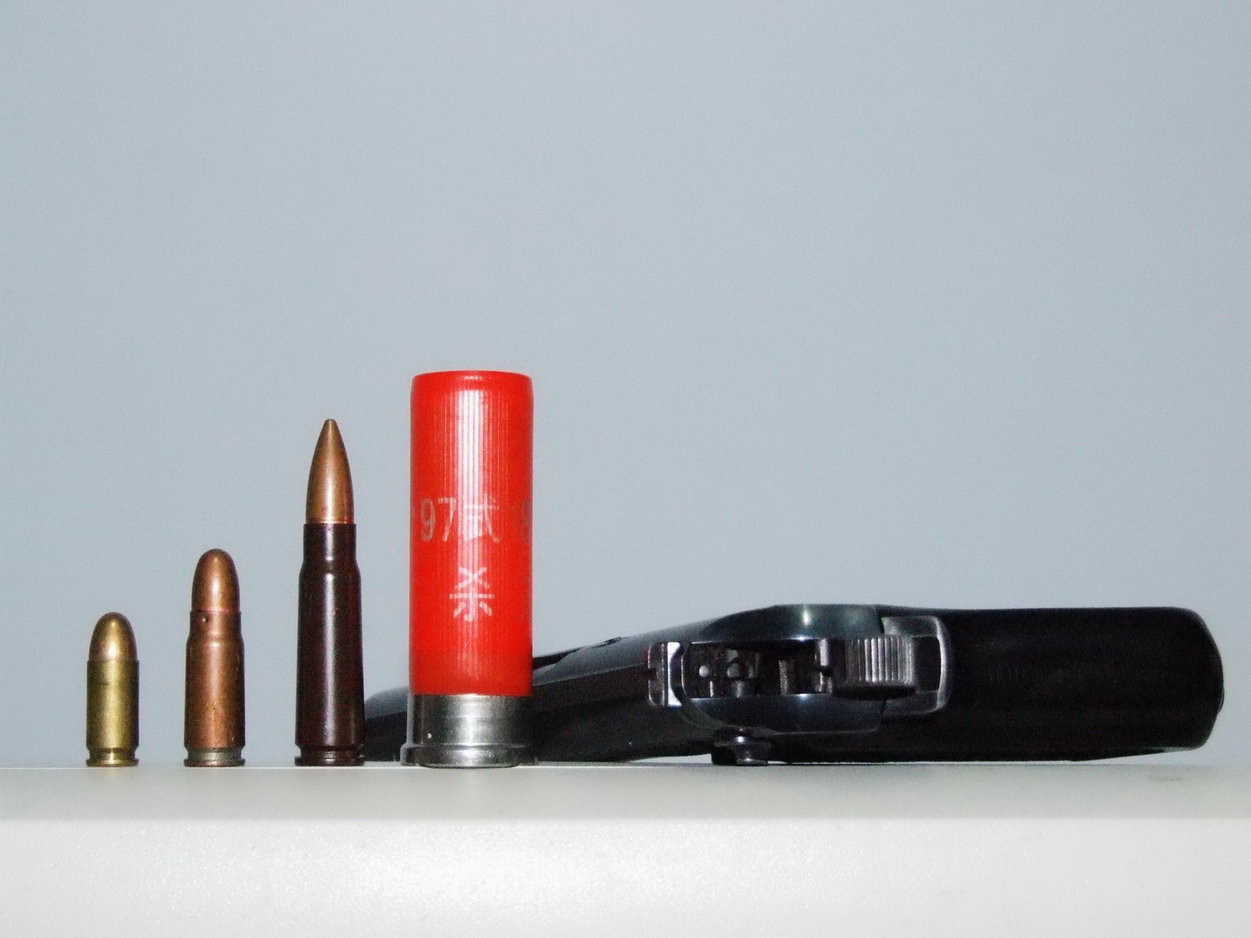

64式手枪弹与51式手枪弹及56式步机弹、18.4毫米杀伤弹比较

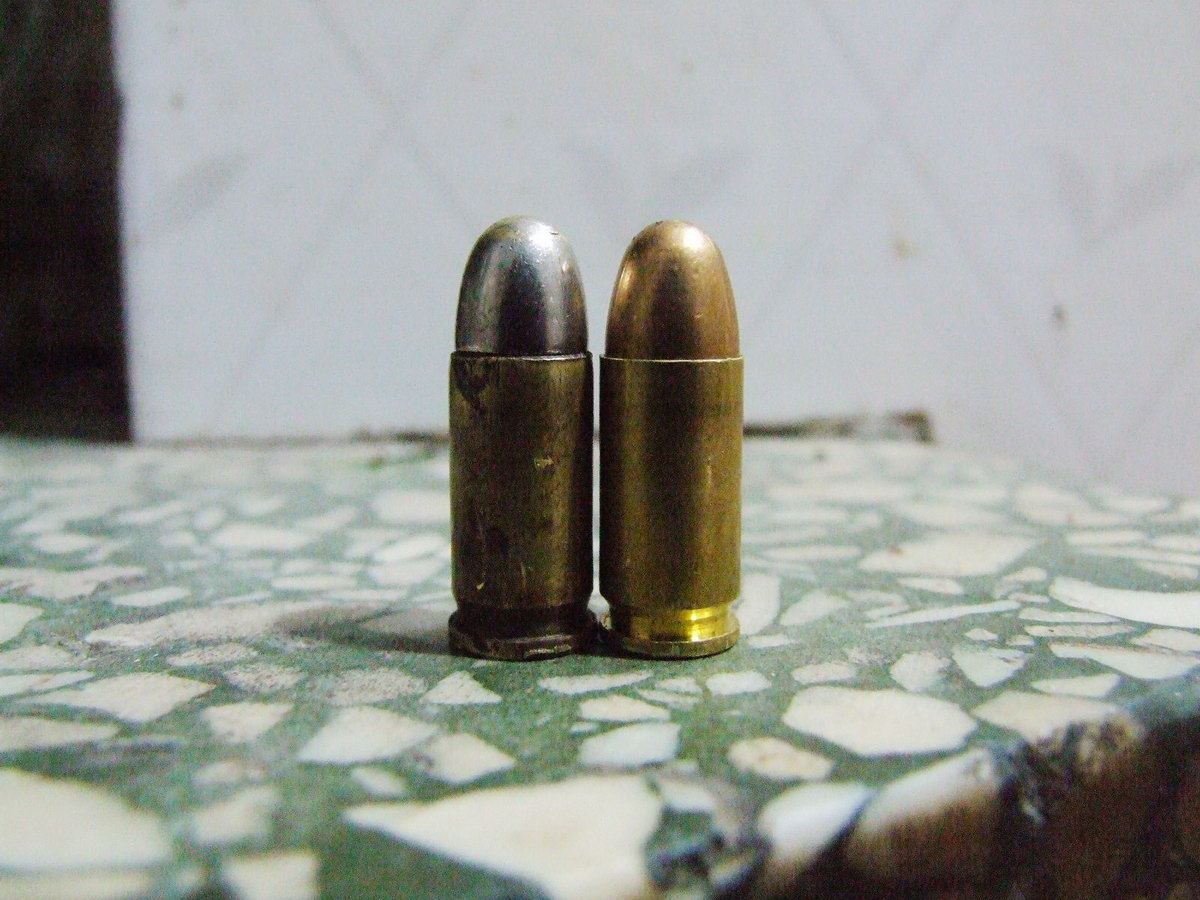

7.65毫米DWM弹与64式手枪弹对比

解析64式手枪

刚把64式手枪领到手的那天,着实让笔者吃了一惊,其表面处理远较以往的国产武器要好得多,非常细腻,甚至有民警形容:“表面如少女肌肤搬细腻”。拉动套筒,机件结合紧密,没有松松垮垮的感觉。松手释放套筒后,闭锁干净利落,清脆的金属撞击声给使用者十足的信心。该枪颇为精巧,成年男子的手掌几户可以完全把枪包裹在里面,非常适合公安民警隐蔽携带。将手枪平端,手腕处于放松状态,手枪很自然的指向目标。没有54式手枪那种坳着手腕的感觉,指向性非常好,可见设计师在研制过程中也将武器的指向性作为设计指标之一。

套筒上方、照门和准星之间加工了一道贯穿整个套筒表面的滚花纹,其目的是为了防止套筒表面反光对射手的干扰。扳动击锤至待击位置,露出了击针和击针上方的膛内有弹指示器。当弹膛内装有子弹时,子弹底部将膛内有弹指示器推出套筒尾部,瞄准时用眼睛的余光便可看到。如果是夜间,也可以用手触摸确定膛内是否有弹。如果退出膛内的子弹,膛内有弹指示器便在弹簧的拉力下缩进套筒内。

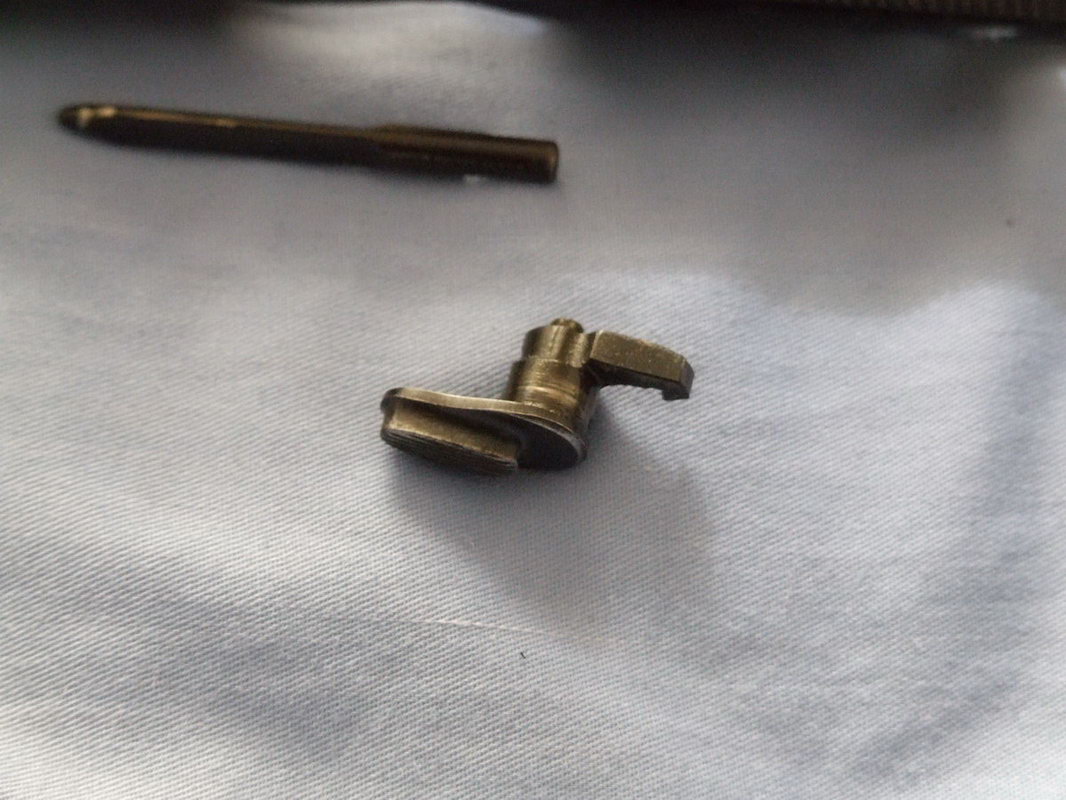

用拇指轻轻拨动位于套筒左侧的手动保险,发现与52式的设计刚好相反——往上扳动是保险状态,而往下拨动则是射击状态,这样的设计很是顺手,毕竟往下拨动保险要方便得多,也不易脱手。将手动保险扳动至保险位置时,击锤便自动释放,值得注意的是,此时击锤并未接触到击针,所以这个过程是安全的。而实现这一功能则是靠击锤上的半缺口下方凹槽和保险顶端的突出结构相互配合实现的,且在安全释放击锤的同时锁住击锤、套筒、扳机。在保险关上后,套筒不能拉动、击锤无法扳倒、扳机也扣不动,笔者认为这是个极成功的设计。

由于在设计过程中秉承了一件多用的设计理念,该枪日常分解保养时仅需分解成四大部件。如该枪的枪管兼具复进簧导杆的功能,复进簧直接套在枪管上。而握把护板则是一个独立的部件,不像一般的手枪分成左右两半,仅需卸下一颗螺钉便可将其拆除。击锤簧座的下方则加工成环状,从握把底部突出来,作为枪纲挂环使用。64式手枪设计最为巧妙的应该是抛壳挺了,除具有抛壳功能外,同时还兼具空仓挂机功能。该枪的弹匣底盖和枪底把下平面的间隙有1.2~2.6毫米,装入实弹匣后,用力将弹匣向上拍到位,弹匣左侧的突起(近似于梯形)的斜面,顶住抛壳挺,迫使其顺时针回转,解脱空仓挂机。在弹匣底盖没有受力的情况下(如正常射击中),由于托弹簧力的作用,弹匣保持在下方位置。因为有上述间隙,弹匣侧面的突起与抛壳挺不起作用。弹匣打空时,托弹板将抛壳挺后端顶起(从左侧看,逆时针回转),形成空仓挂机。除了上述方法外,也可在装入实弹匣后用手拉动套筒再释放的方法解脱空仓挂机。

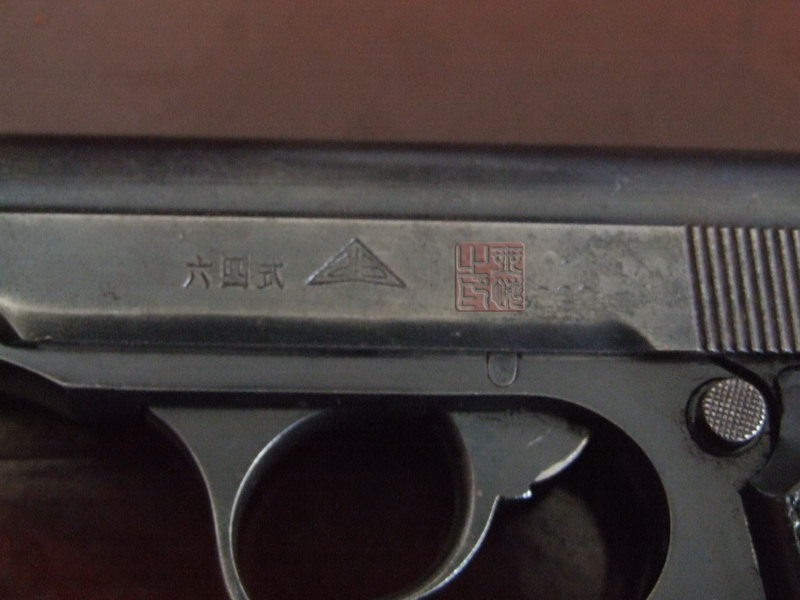

有趣的是64式手枪枪身上的标识根据生产厂家不同也有变化,如某些枪的生产的标识为中文的“六四式”,而有些枪支上的标识则变成了阿拉伯数字的“64式”,除此以外并无其他变化。

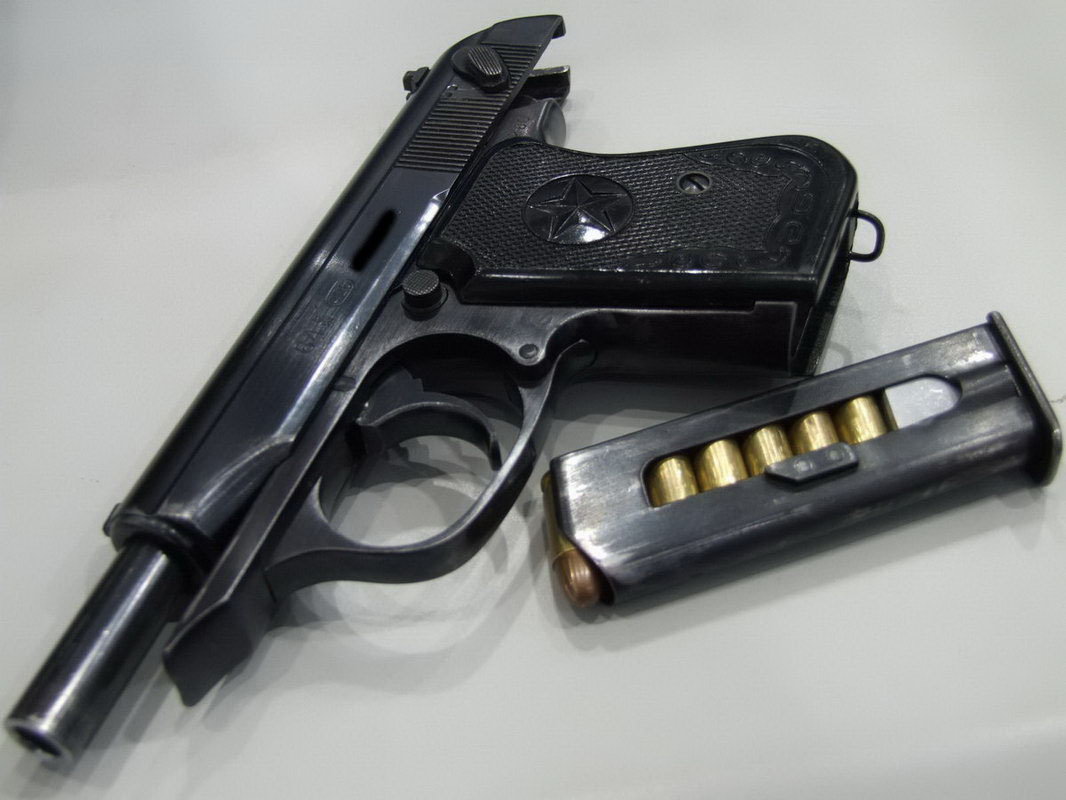

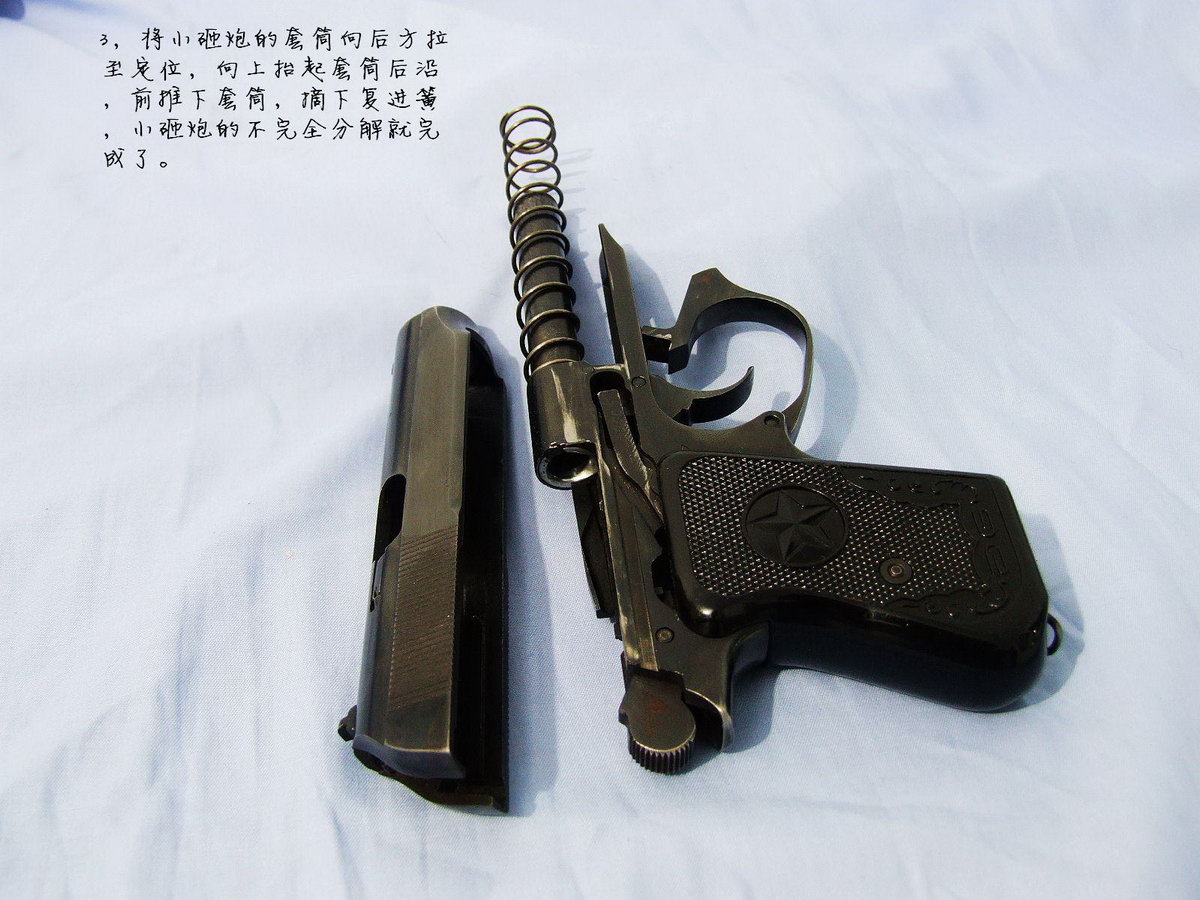

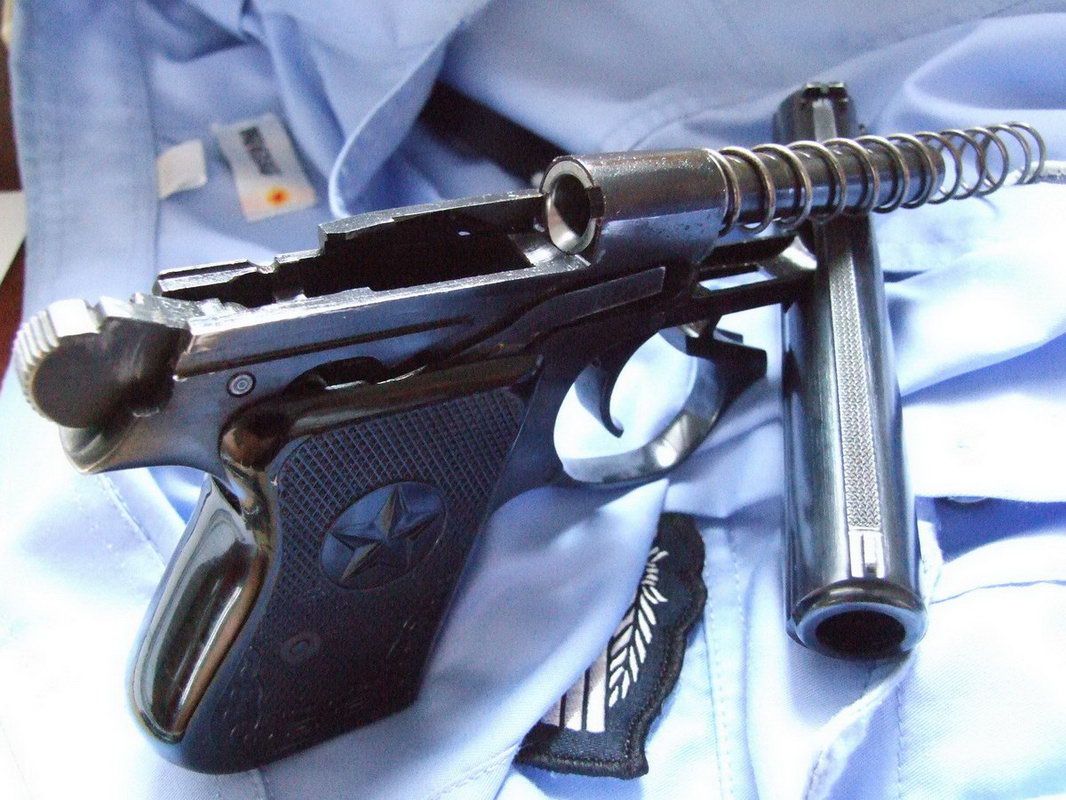

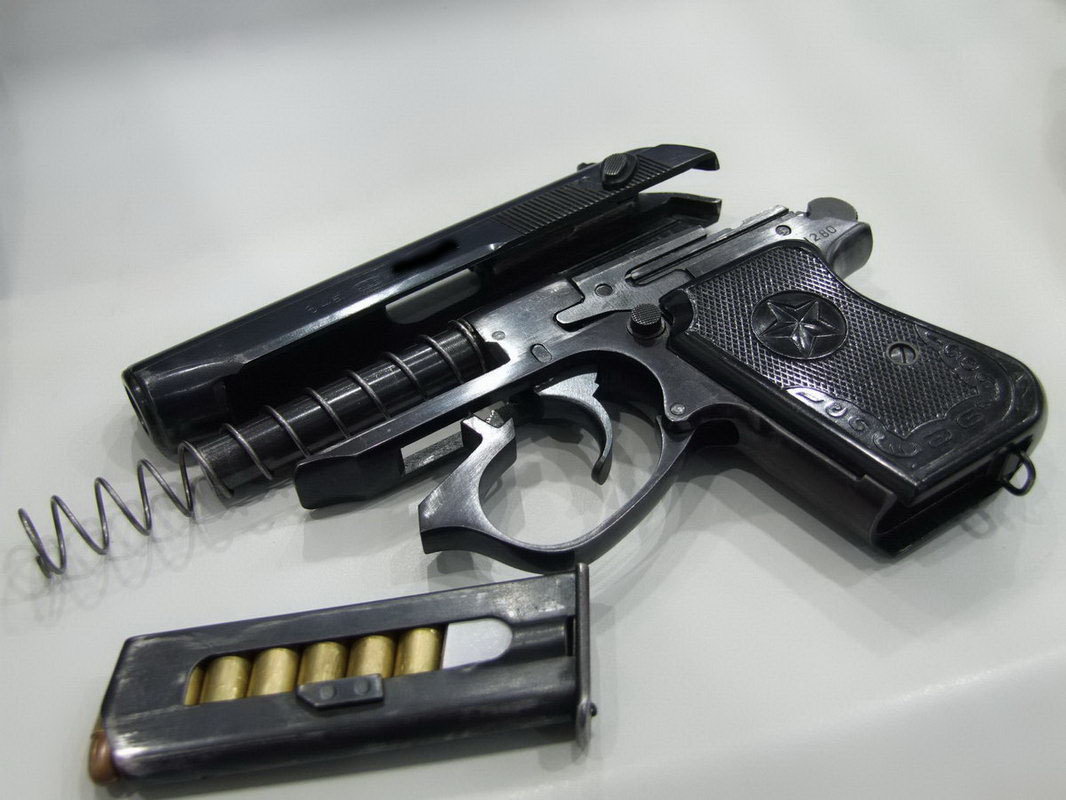

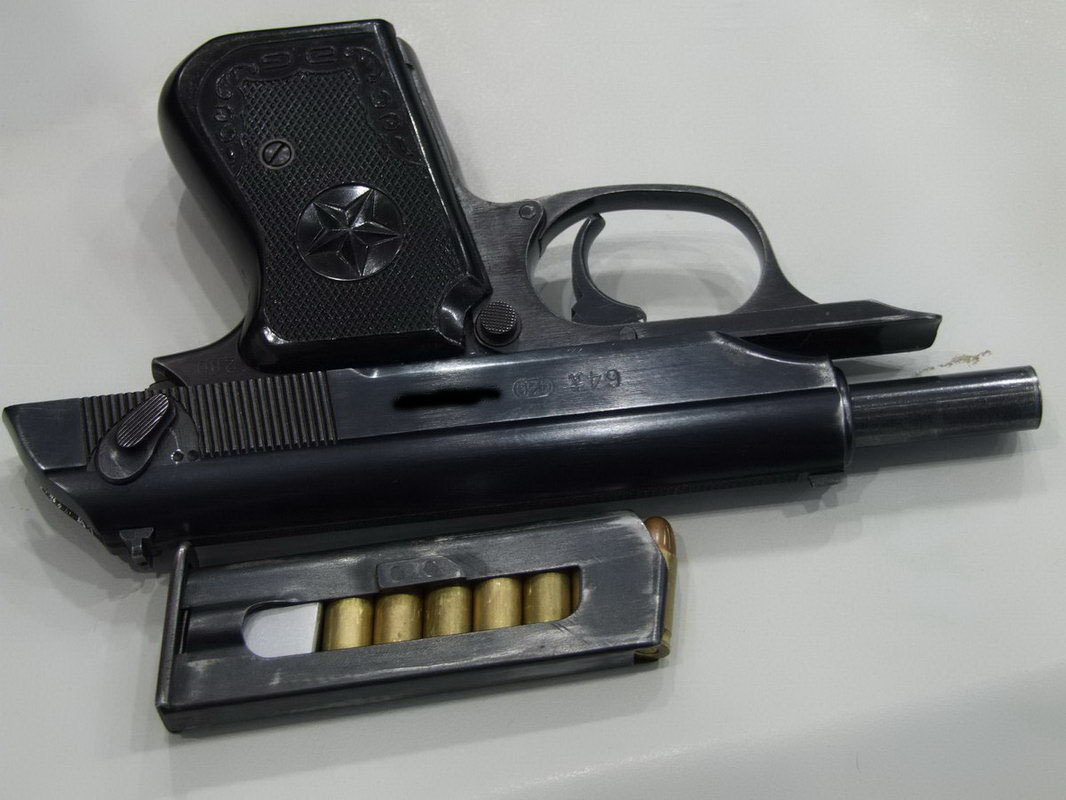

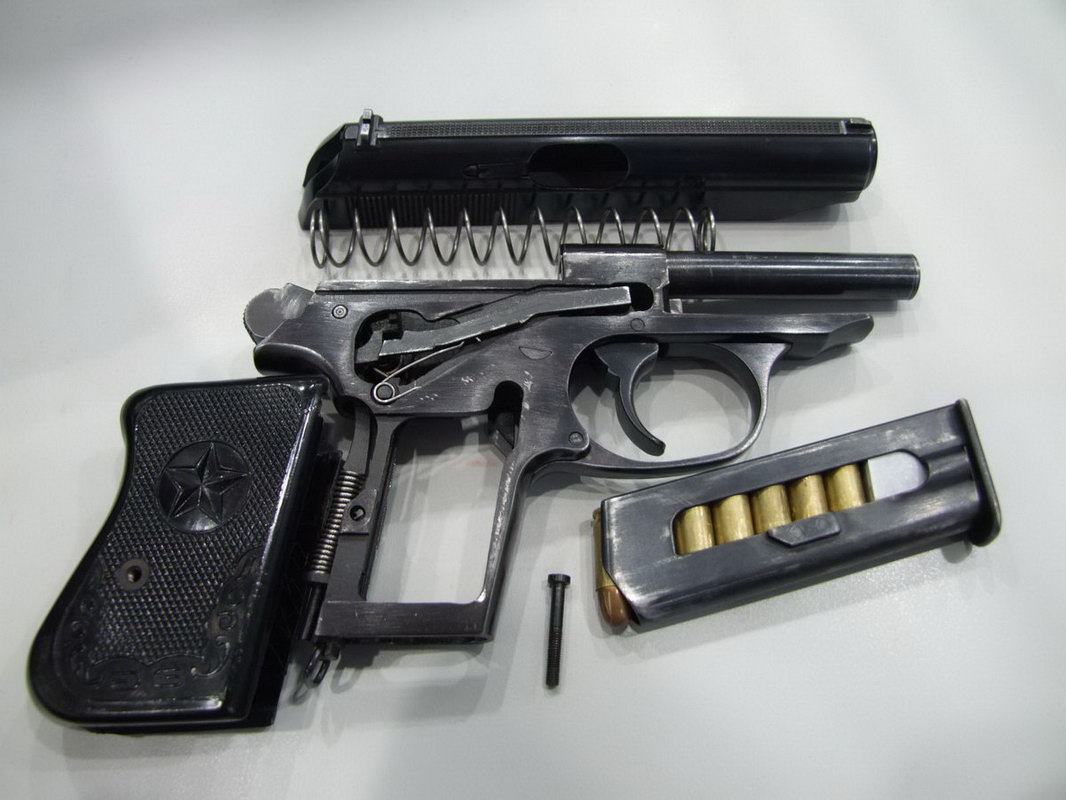

64式手枪不完全分解无需工具,徒手即可完成。如果要完全分解的话,也仅需一把镊子和一把平口螺丝刀,无需专用工具。枪支在分解前,需先退出弹匣,然后拉动套筒确定膛内无弹,这也是必须要养成的好习惯。在验明膛内无弹后,将扳机护圈向下拉动直至解脱,然后将扳机护圈向左或向右板,使其抵在套筒座内的扳机护圈槽内。随后将套筒向后拉至最大限制位后向上抬起套筒后端,再将其向前推出,然后将套在枪管上的复进簧取下,64式手枪的不完全分解即可完成。

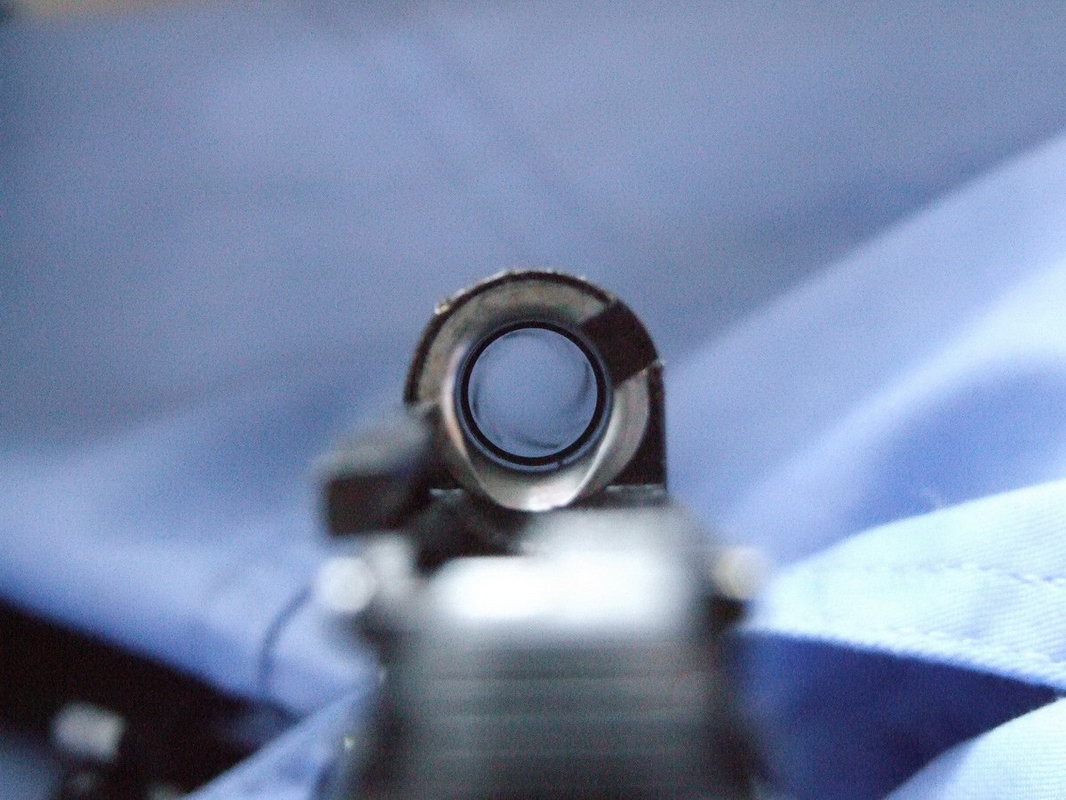

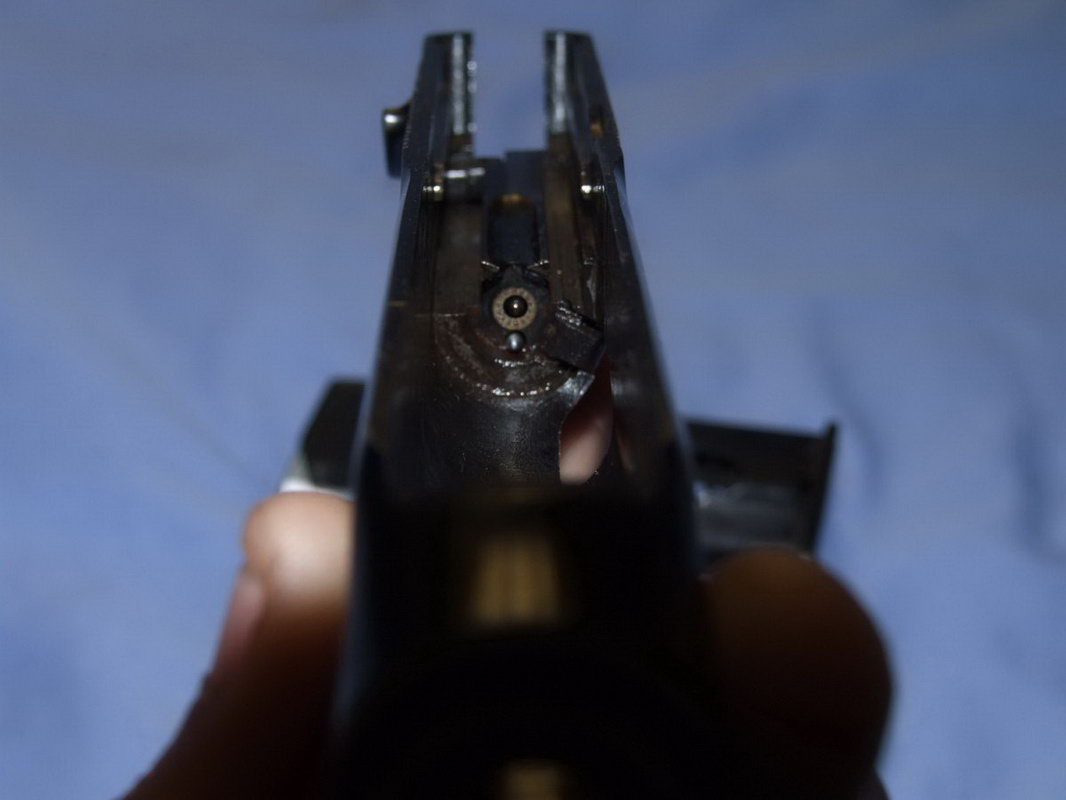

此时观察弹膛部分,会发现里面开有四条螺旋槽,设计此螺旋槽是因64式手枪弹初速较7.65mm手枪弹偏高,而64式手枪设计时套筒重量过轻,在试验过程中发现,套筒后坐速度偏大,其后坐冲量通过枪底把传递到射手手中,使射手在射击过程中感觉震手。为解决这个问题,必须要设法减小套筒后坐时产生的的撞击能量。最简单的办法就是减小套筒后坐的速度。在不增加全枪重量的情况下,在弹膛内部加工了4条螺旋纹槽。枪弹击发后,弹壳在火药燃气作用下膨胀后坐,由于弹膛内加工了螺旋槽,使得弹壳与弹膛内壁的接触面积增大,这样就增大了抽壳阻力,其作用也相当于增加了套筒的虚拟重量,达到了降低套筒后坐冲量的目的。而且在增加弹膛螺旋槽后,由于套筒重量过轻而导致的空仓不挂机故障也解决了,可谓一举两得的创造。

另外在套筒座的后方还有几个数字,这几个数字正好是枪号(在套筒上)后几位数,这是厂家为了防止套筒与套筒座装乱而专门打上的。因国产枪械加工精度尚不足以保证同型号之间完全互换,某些零件必须修锉后才能装上,所以才有这个这个设计。在套筒内侧还打有厂家的装配号,以便核查。而弹匣的托弹板侧面也同样打上了号码,出厂时原则上与枪同号。但在笔者实际使用中,弹匣都能通用,不存在必须同号才能使用的问题。


单动击发状态

双动击发状态


手动保险的作用状态,既锁住击锤和扳机拉杆,又阻隔了击锤不能接触击针

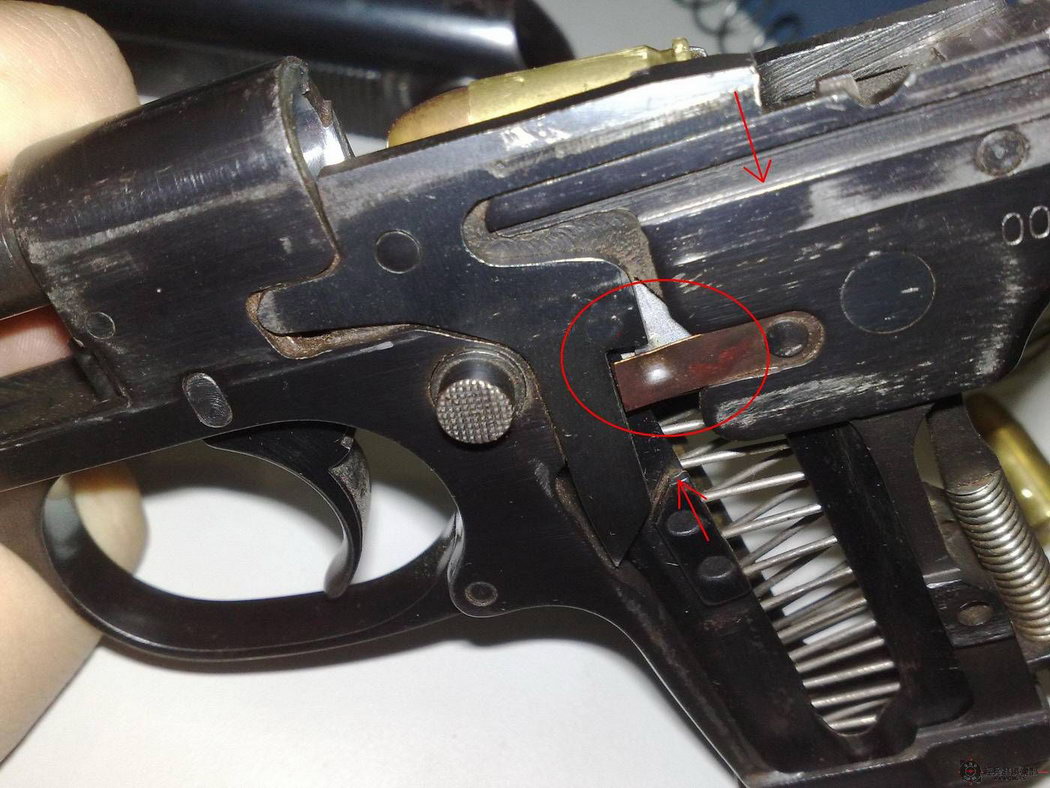

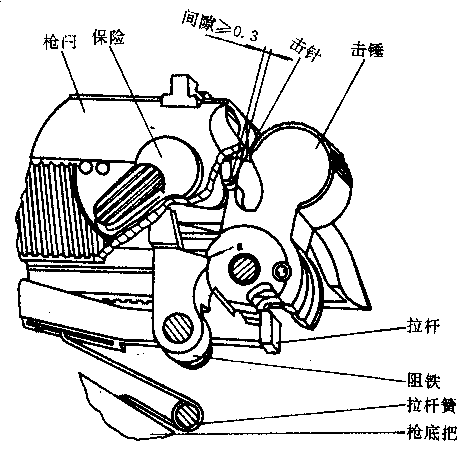

自动保险:如果不扣压扳机,使扳机拉杆向前行动的话,即使击锤被意外释放,最终也会被阻铁待击齿顶住,使击锤撞击面与击针尾端面之间有不小于0.3mm的距离,而无法击发底火

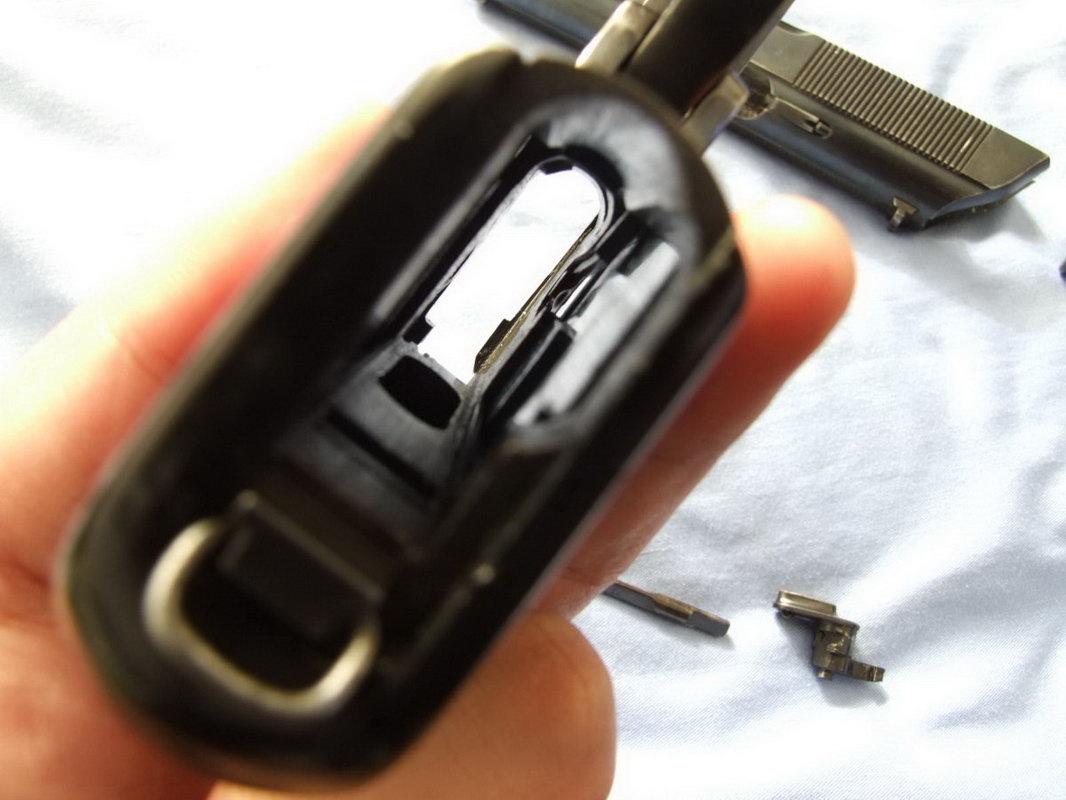

由于64式手枪的分解需要扳开扳机护圈来卸出套筒,但其扳机护圈内的空间太小,为避免戴厚手套时意外挤开扳机护圈,而设计了弹匣保险,当插入弹匣后,扳机护圈尾部的一个突起会由于弹匣的刚性限位而扳不开。

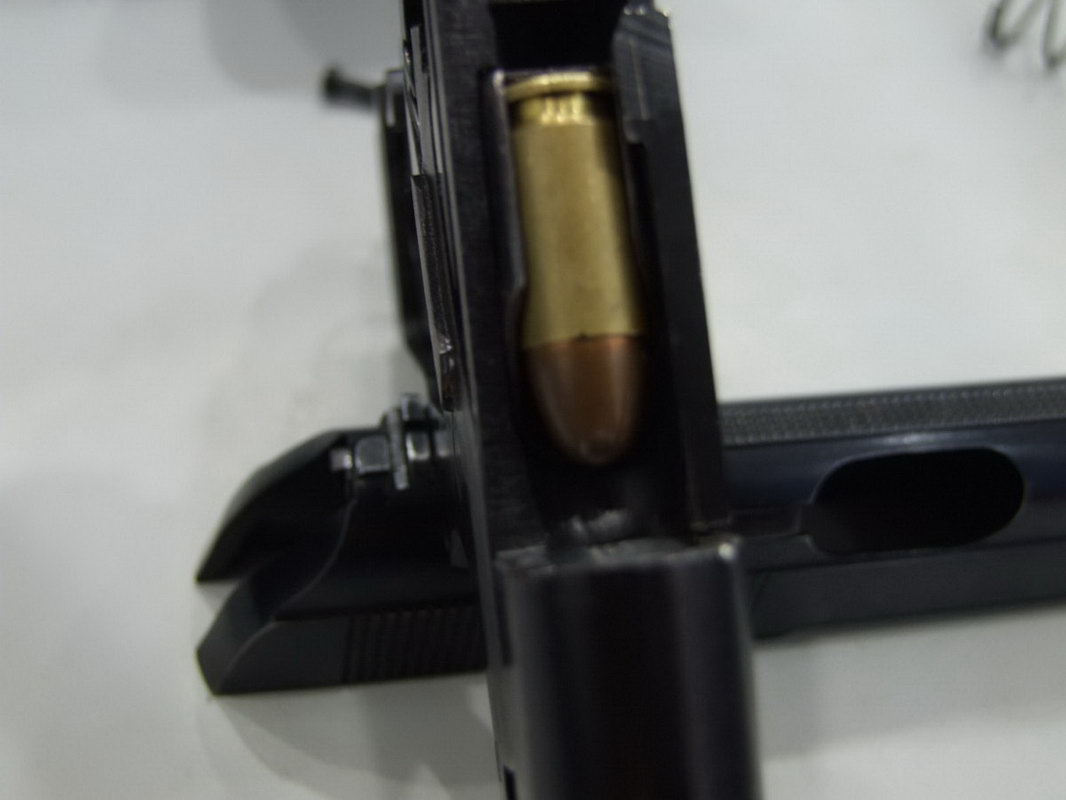

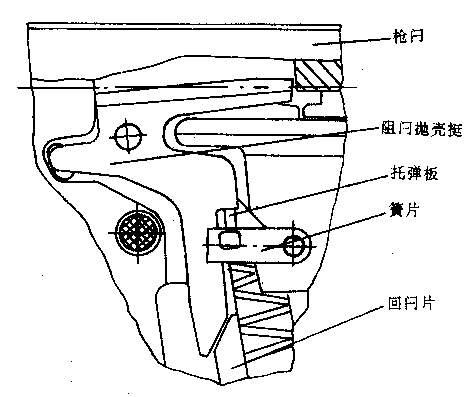

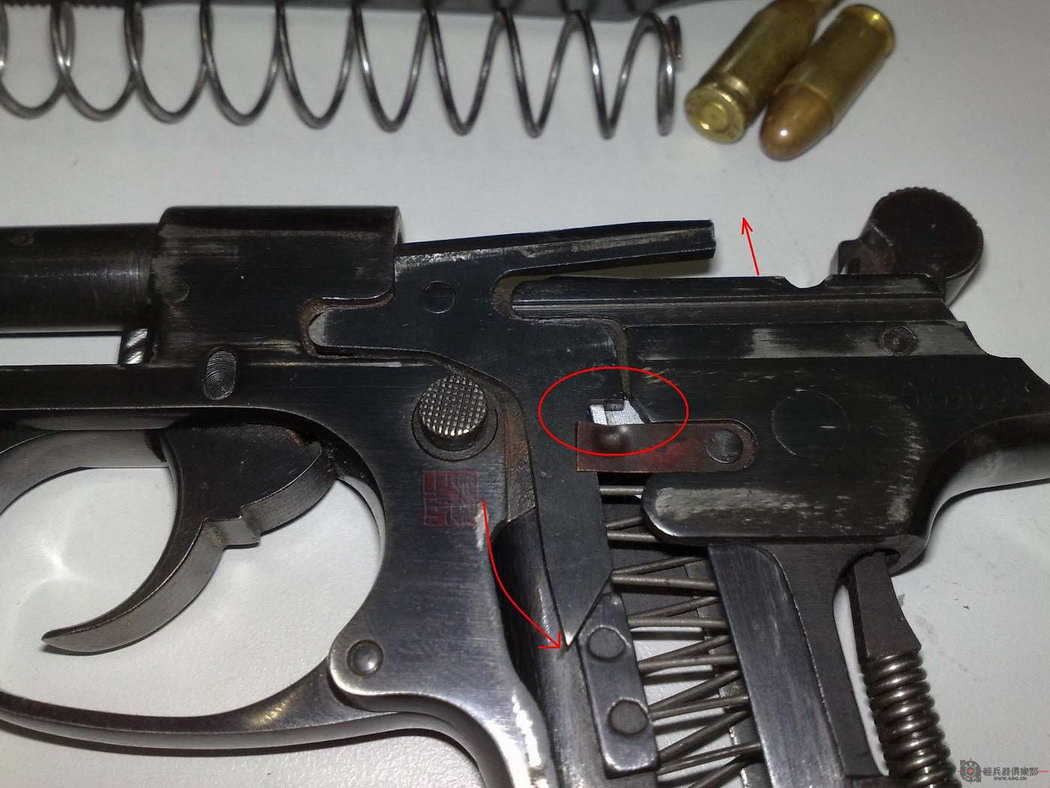

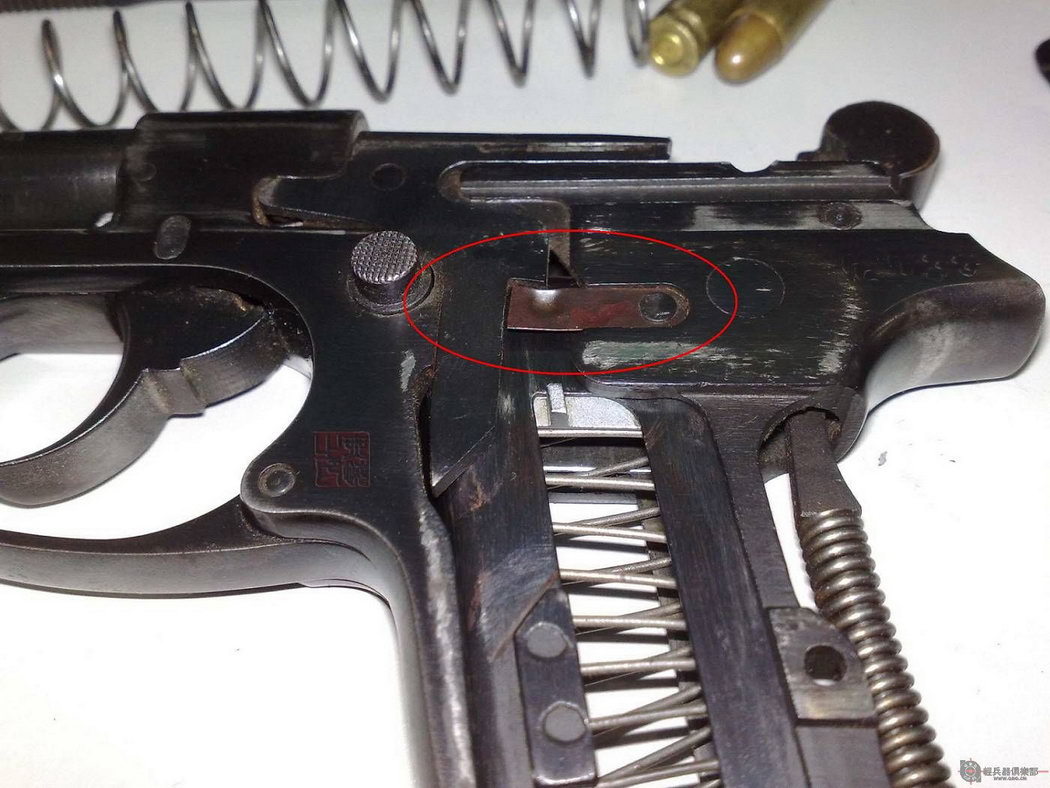

弹匣自动回闩(释放套筒)功能:当打空弹匣,阻闩抛壳挺(兼空仓挂机)被弹匣内的托弹板顶起而卡住枪闩(套筒),形成空仓挂机状态,此时只要插入新弹匣,用手掌向上拍击一下弹匣底板,使回闩片斜面与阻闩抛壳挺的斜面作用,迫使阻闩抛壳挺向下转而释放套筒。

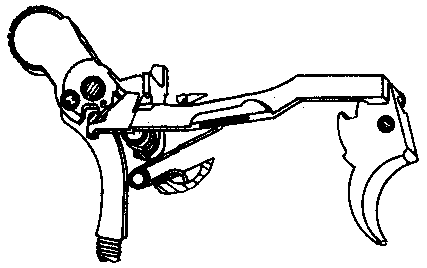

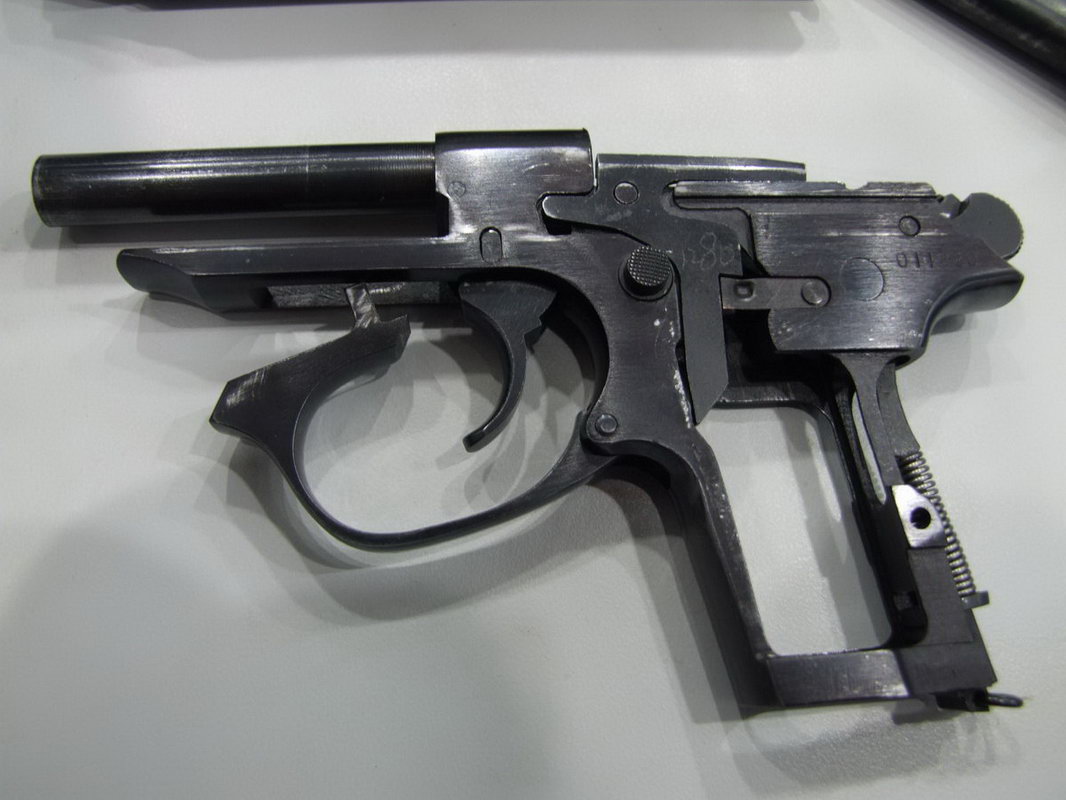

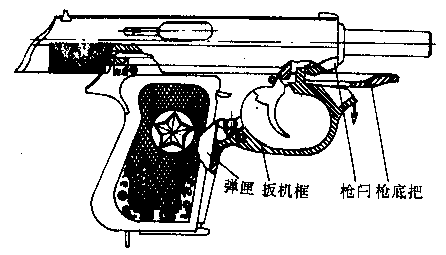

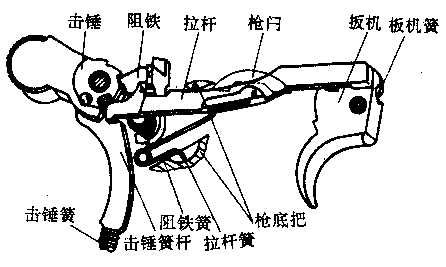

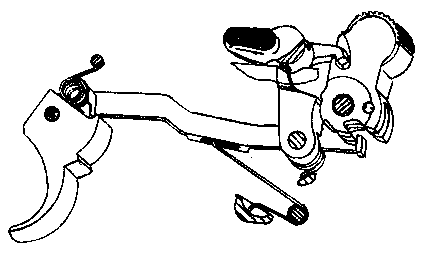

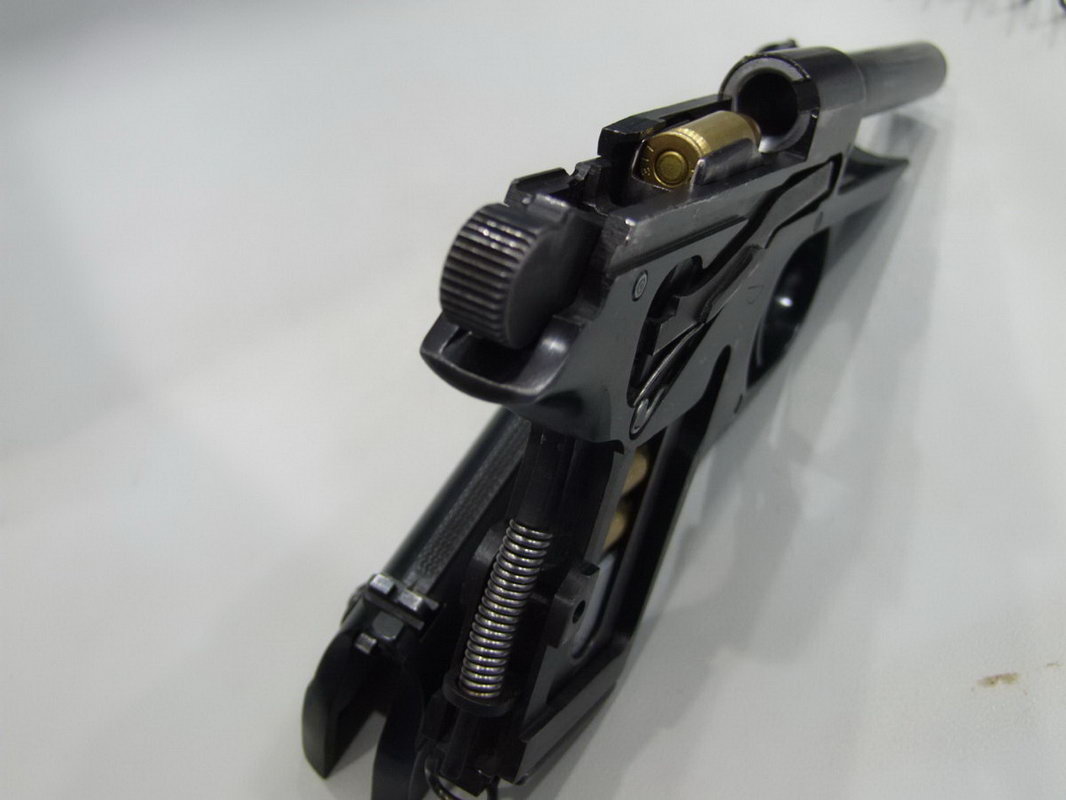

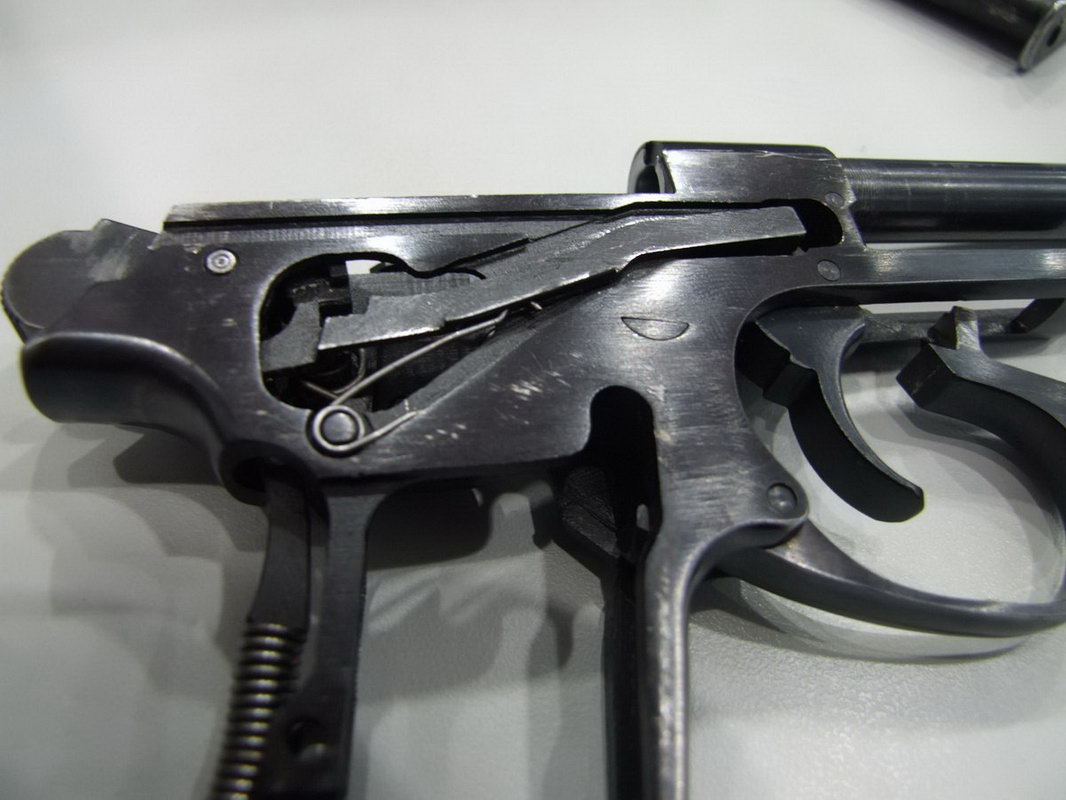

击发机构

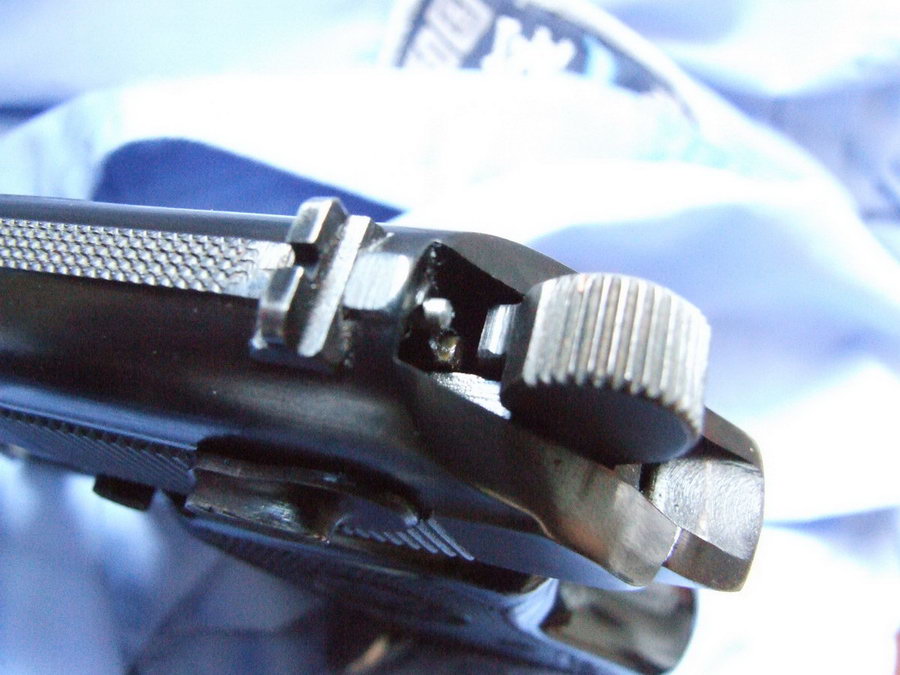

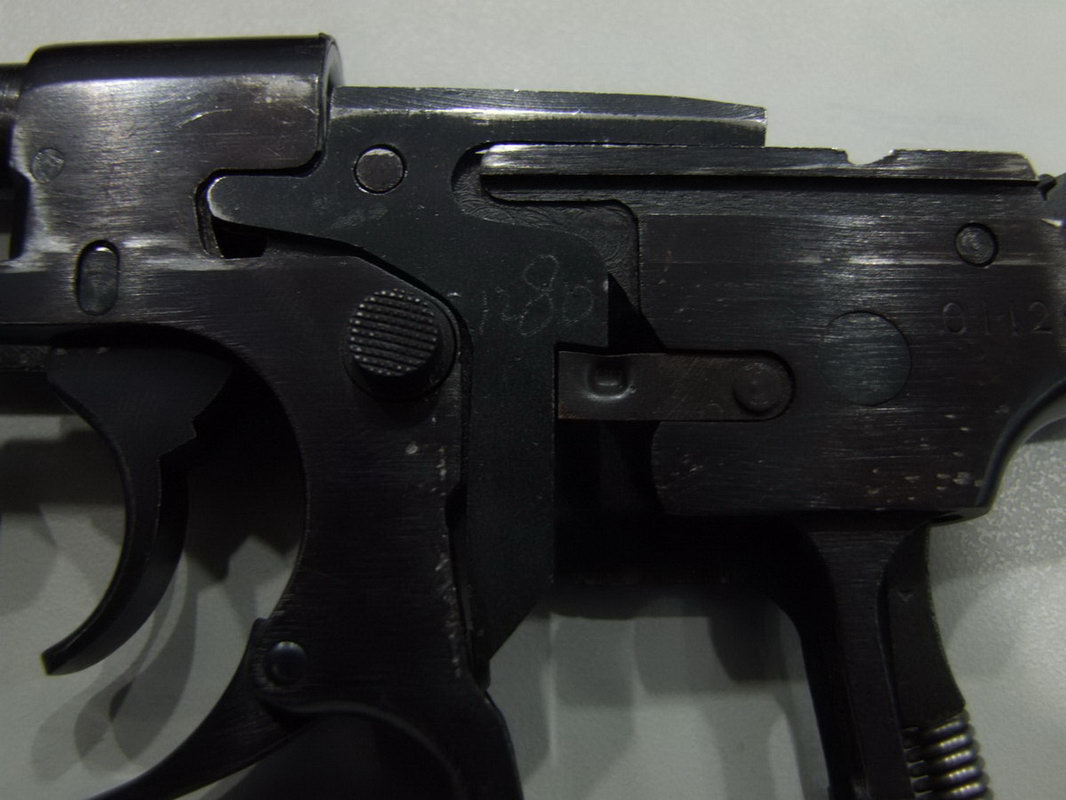

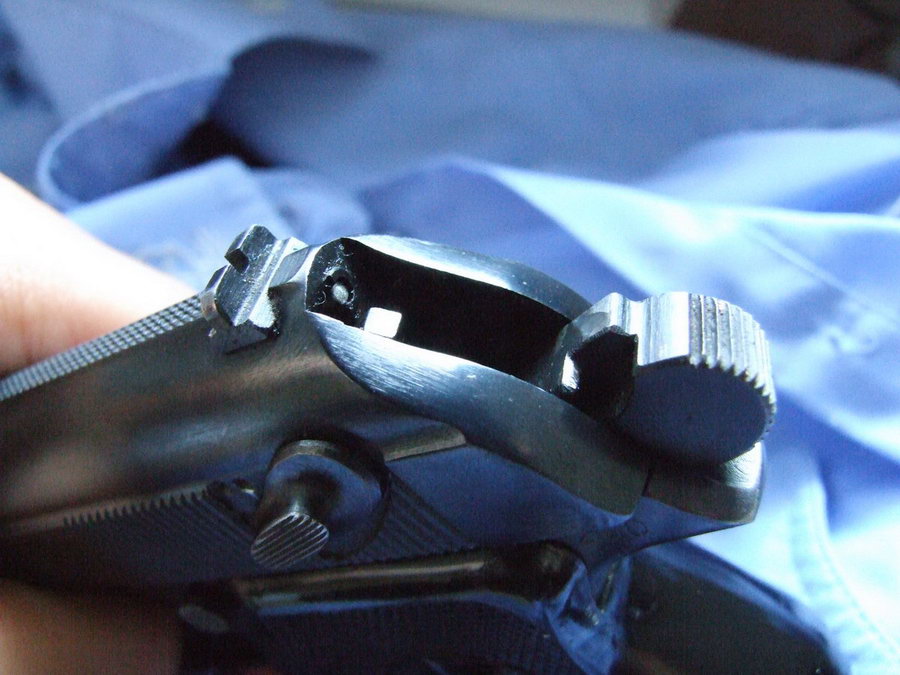

64式手枪保险与击锤特写和弹膛有弹指示器特写


空仓挂机状态

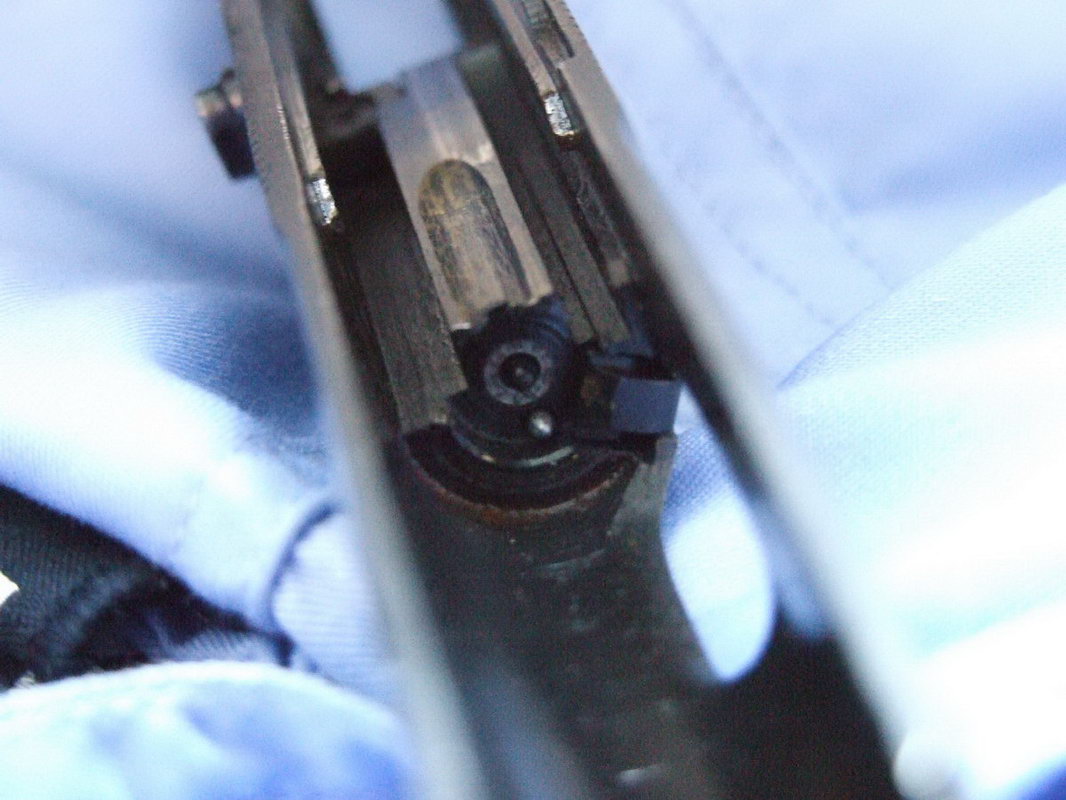

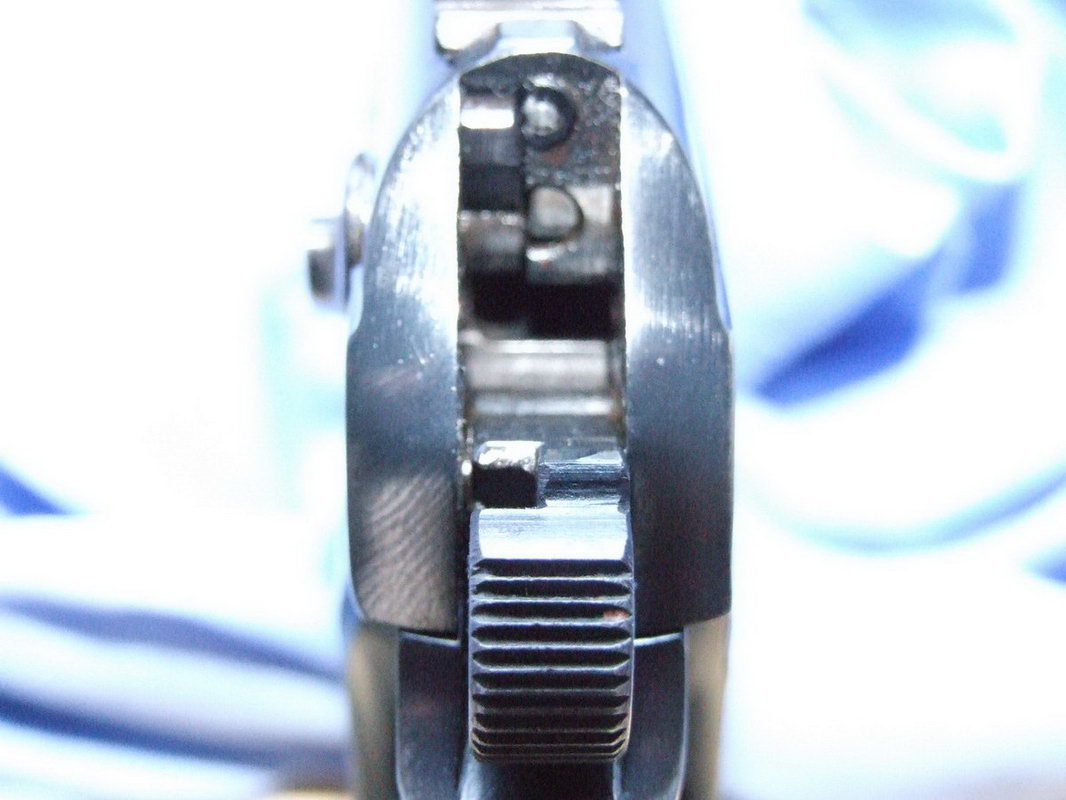

弹底窝上的膛内有弹指示器的顶杆(击针上方)

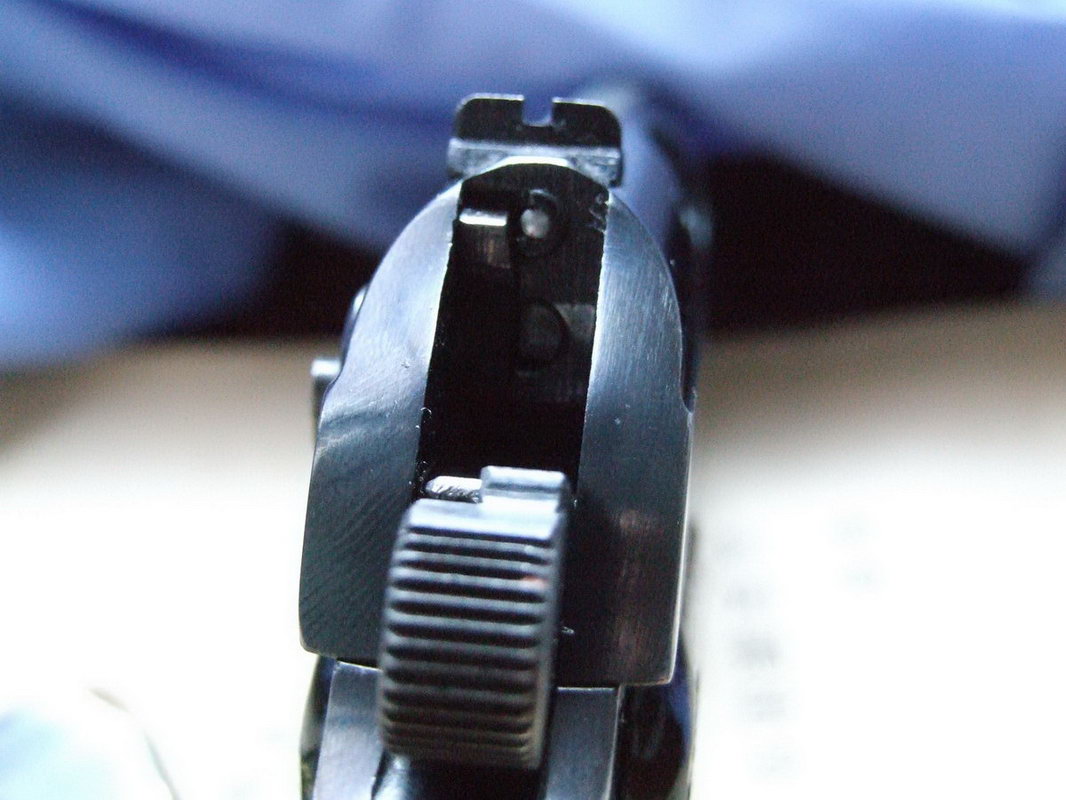

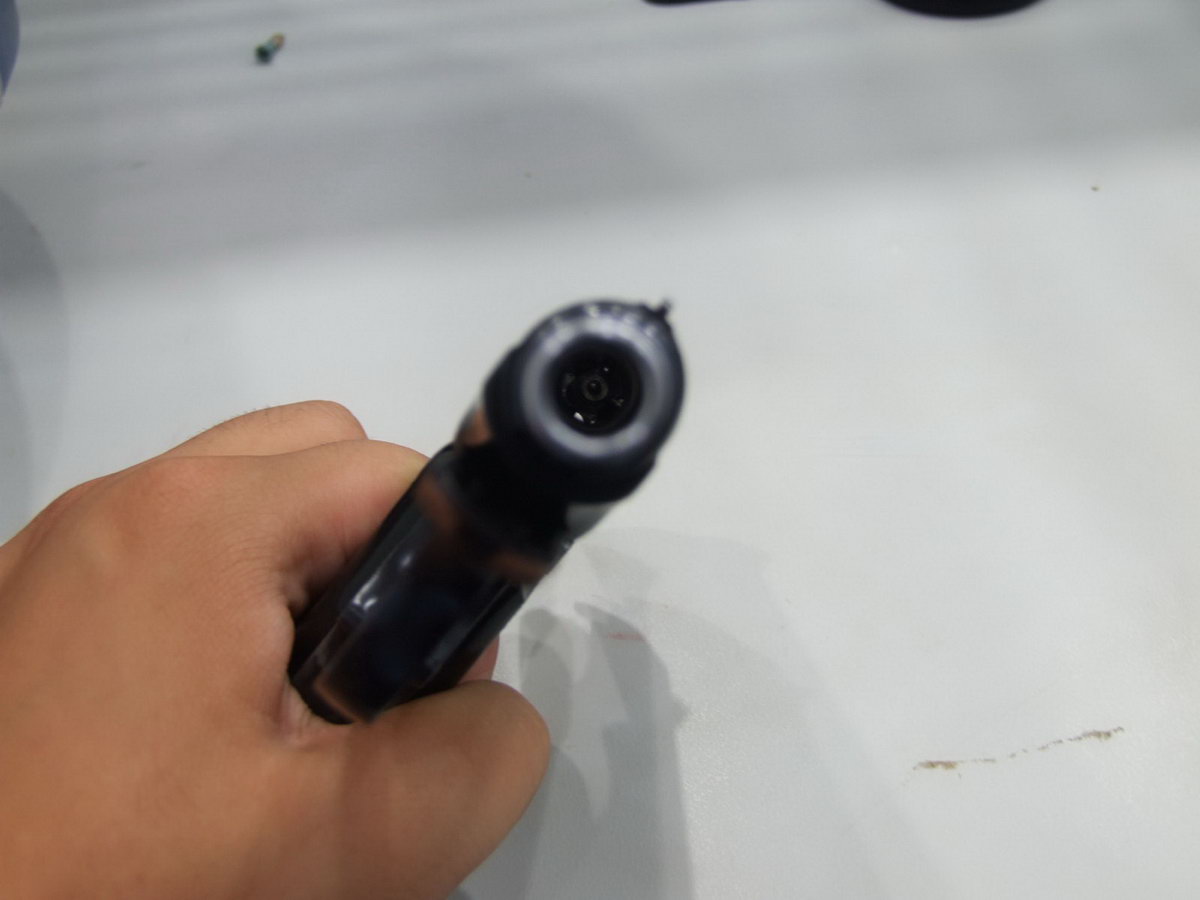

弹膛有弹指示器突出的情况

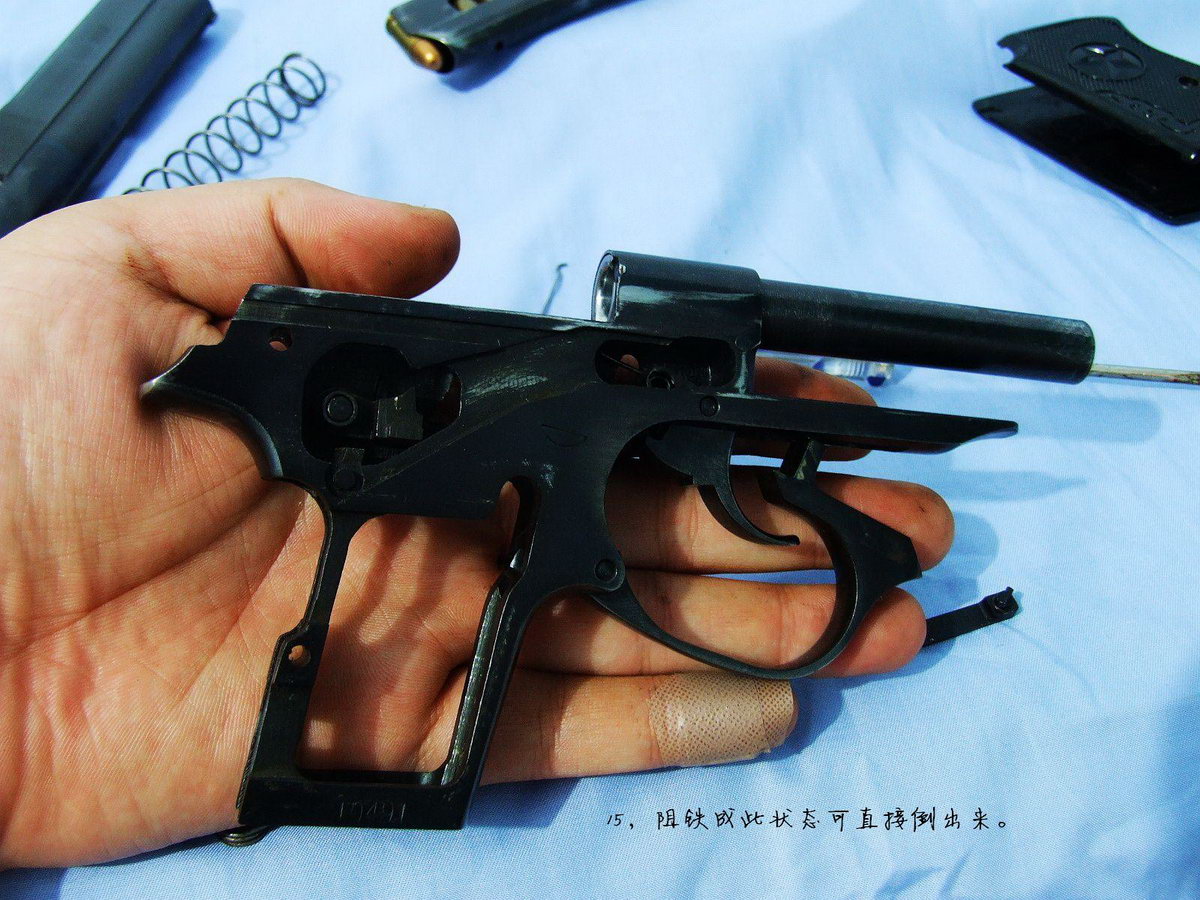

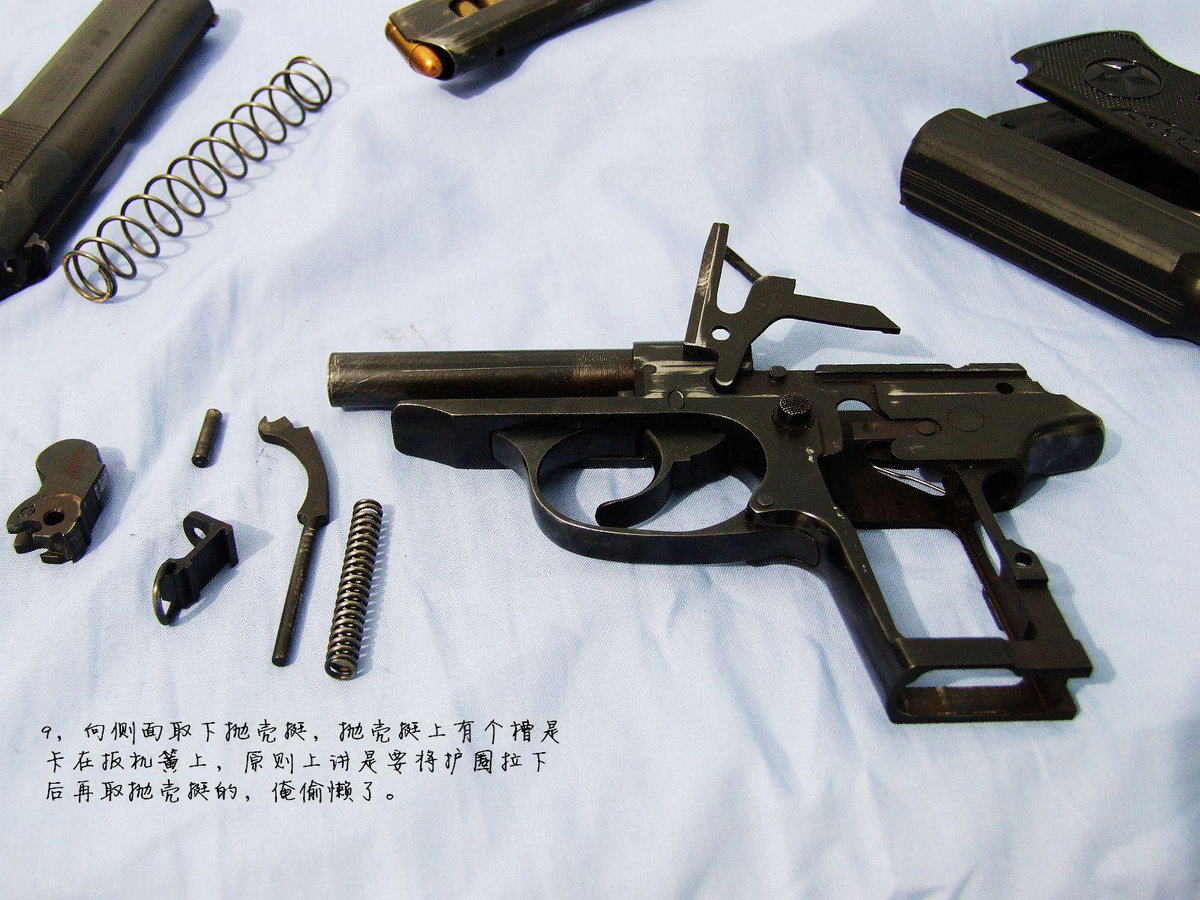

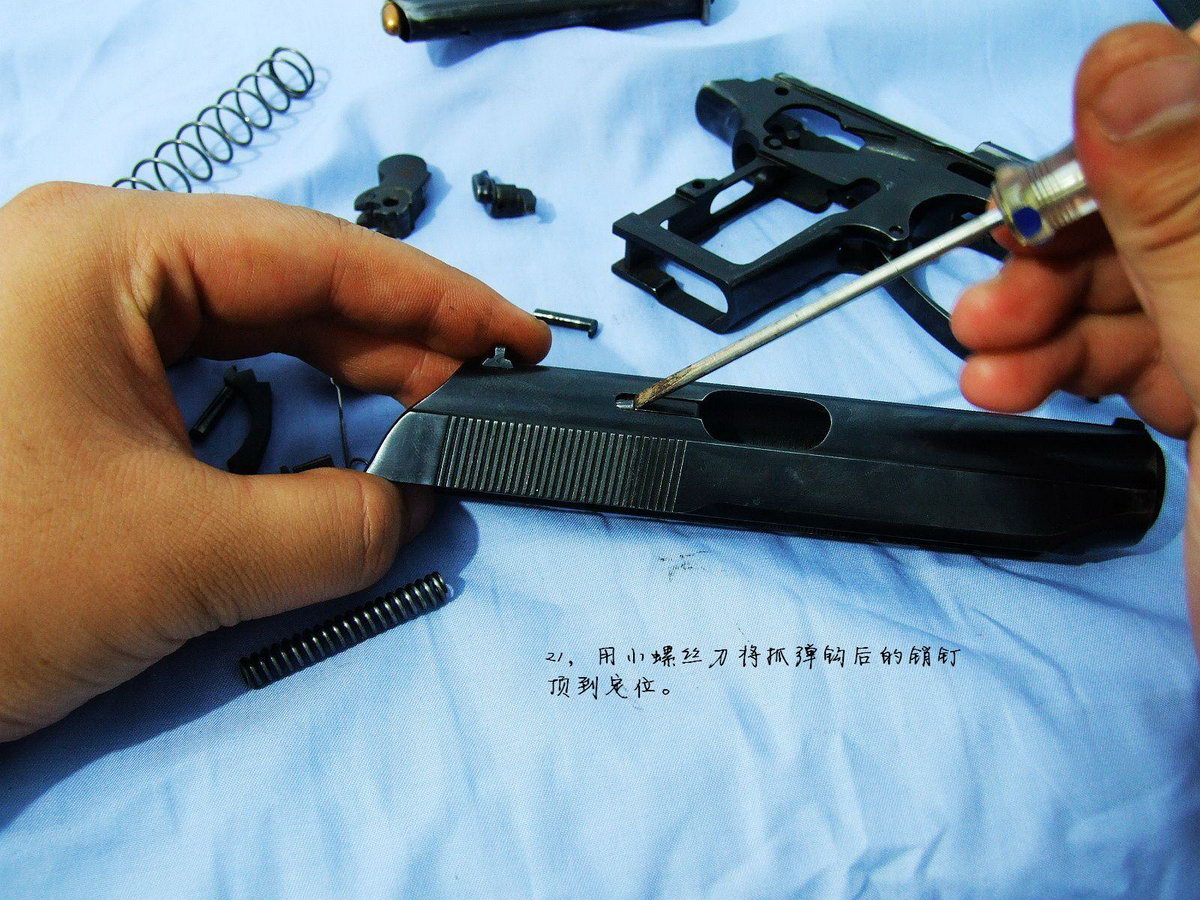

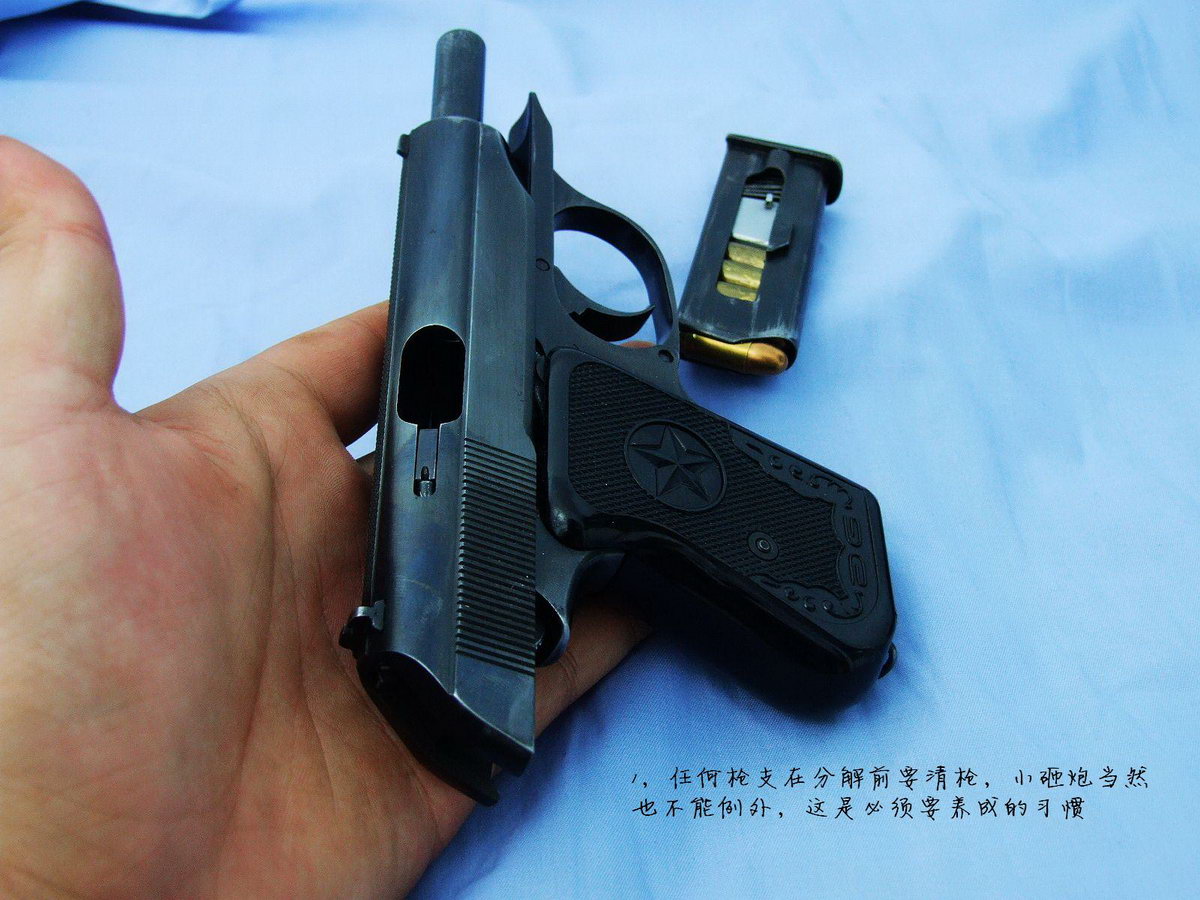

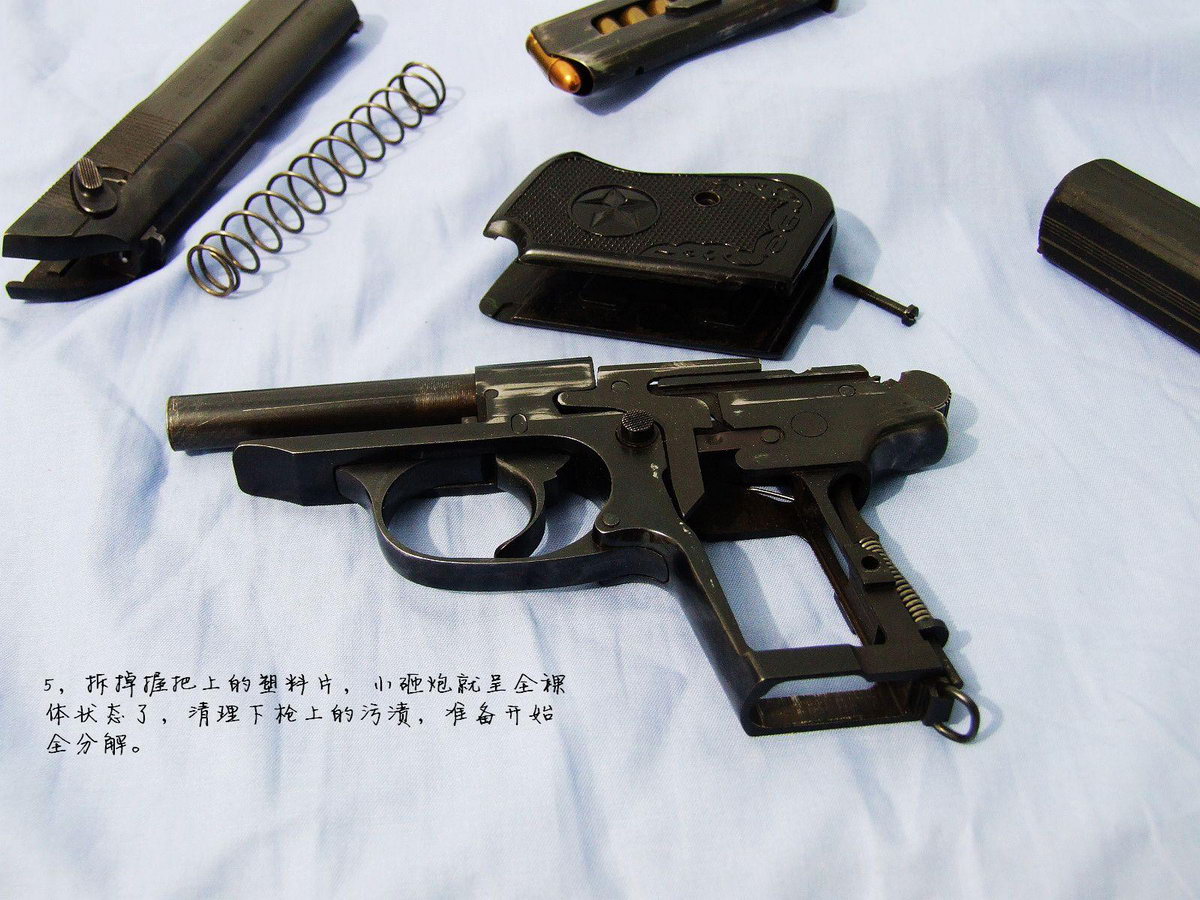

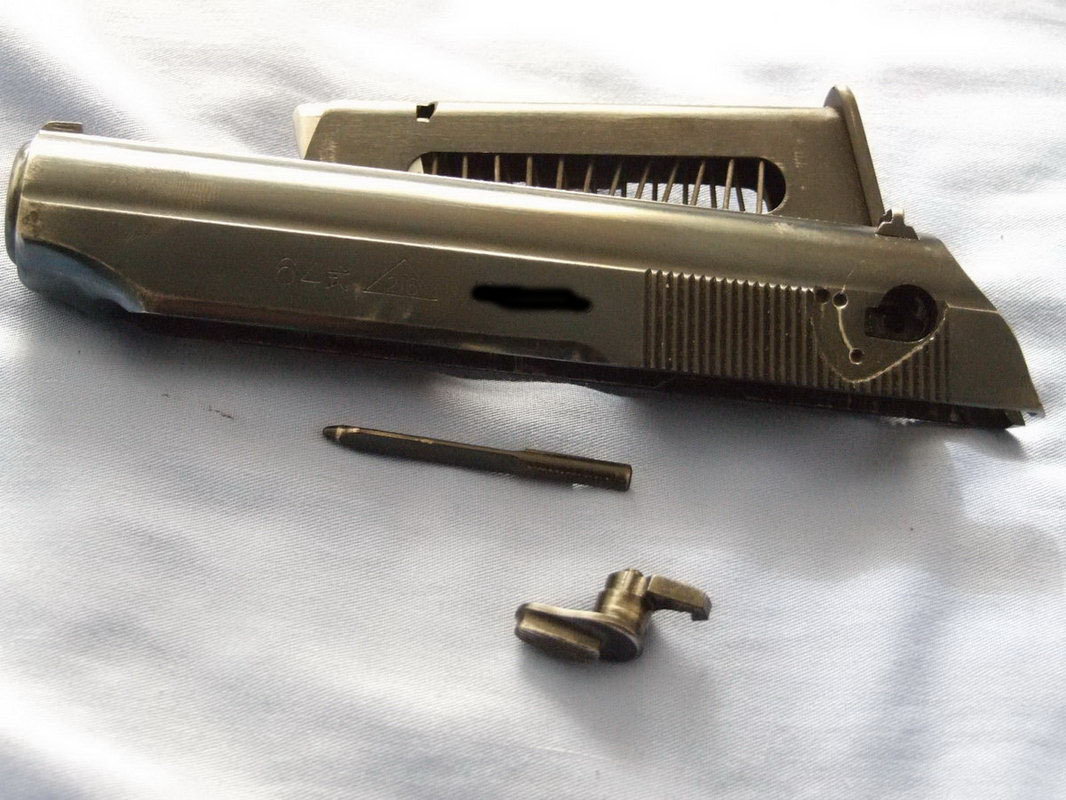

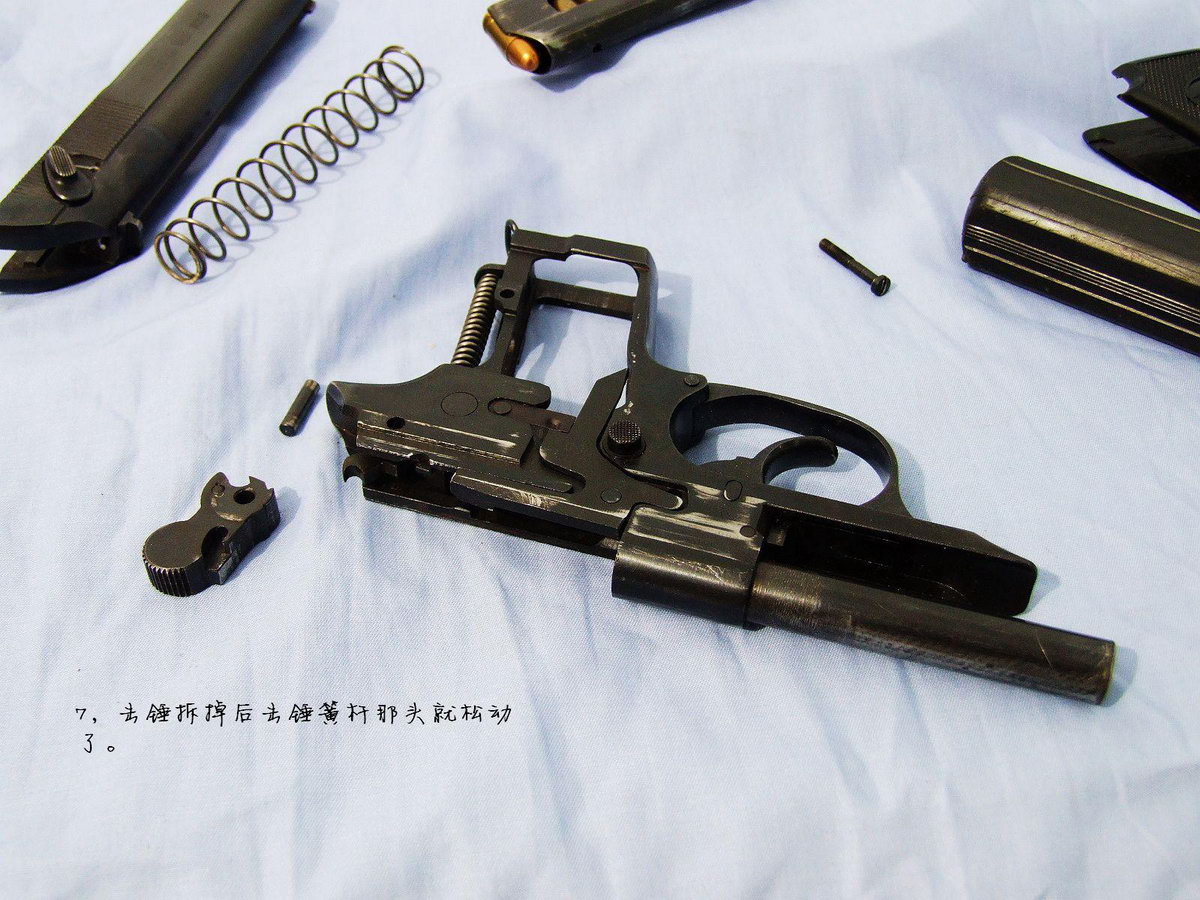

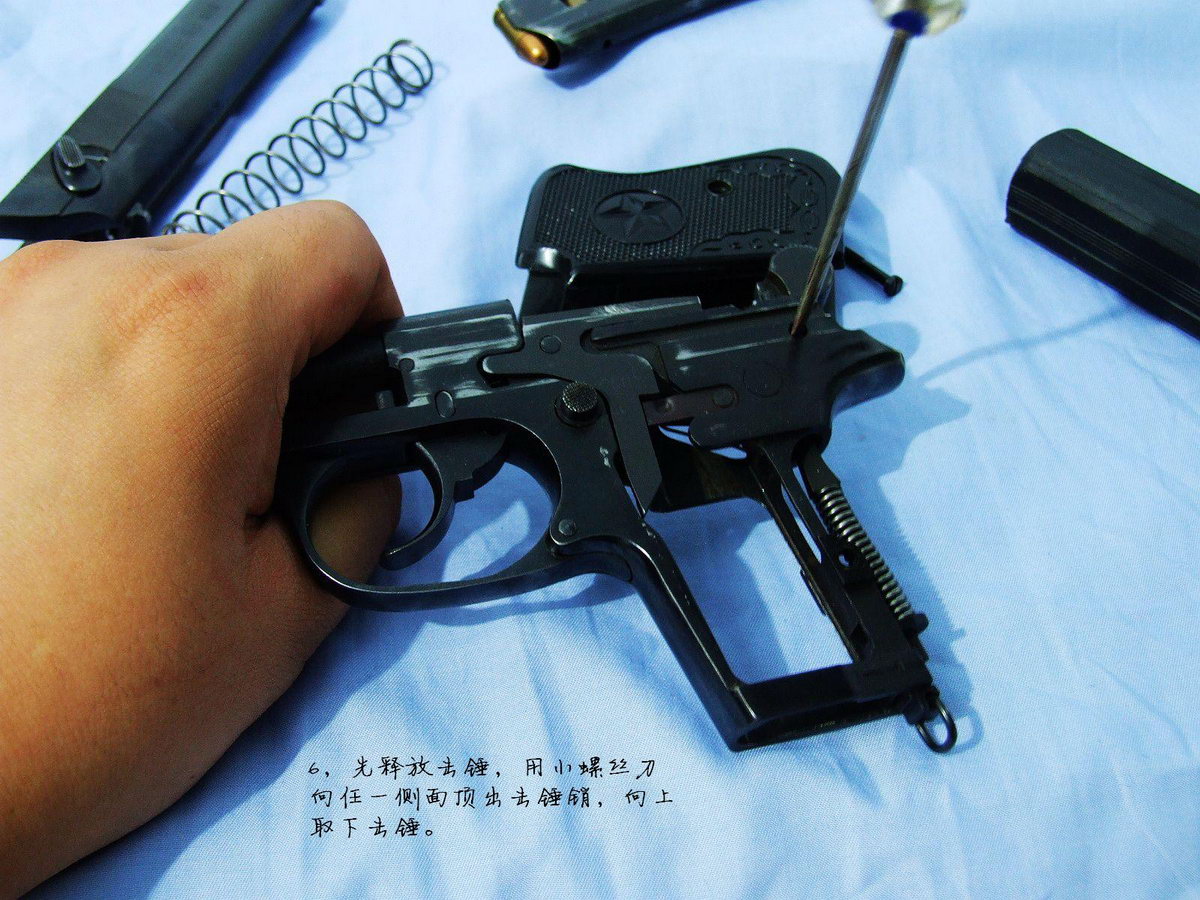

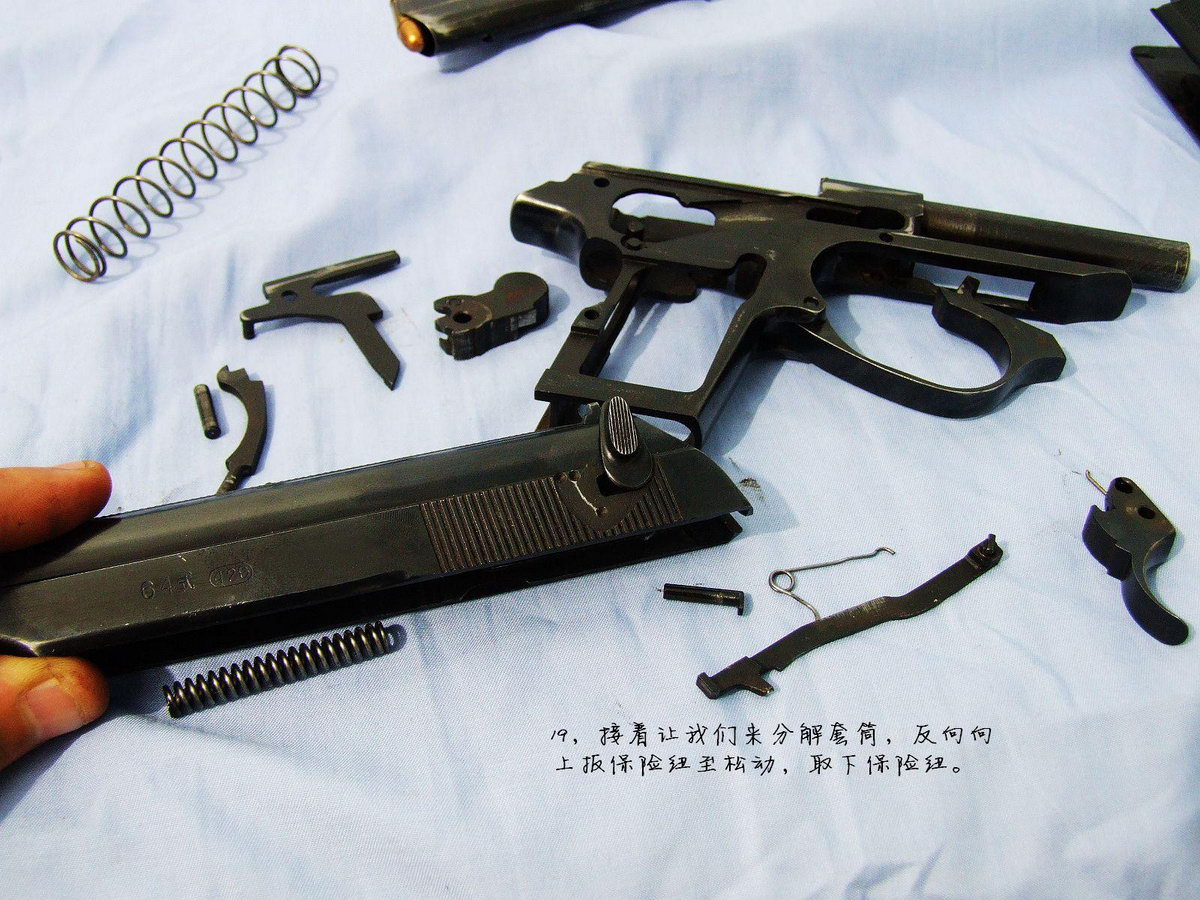

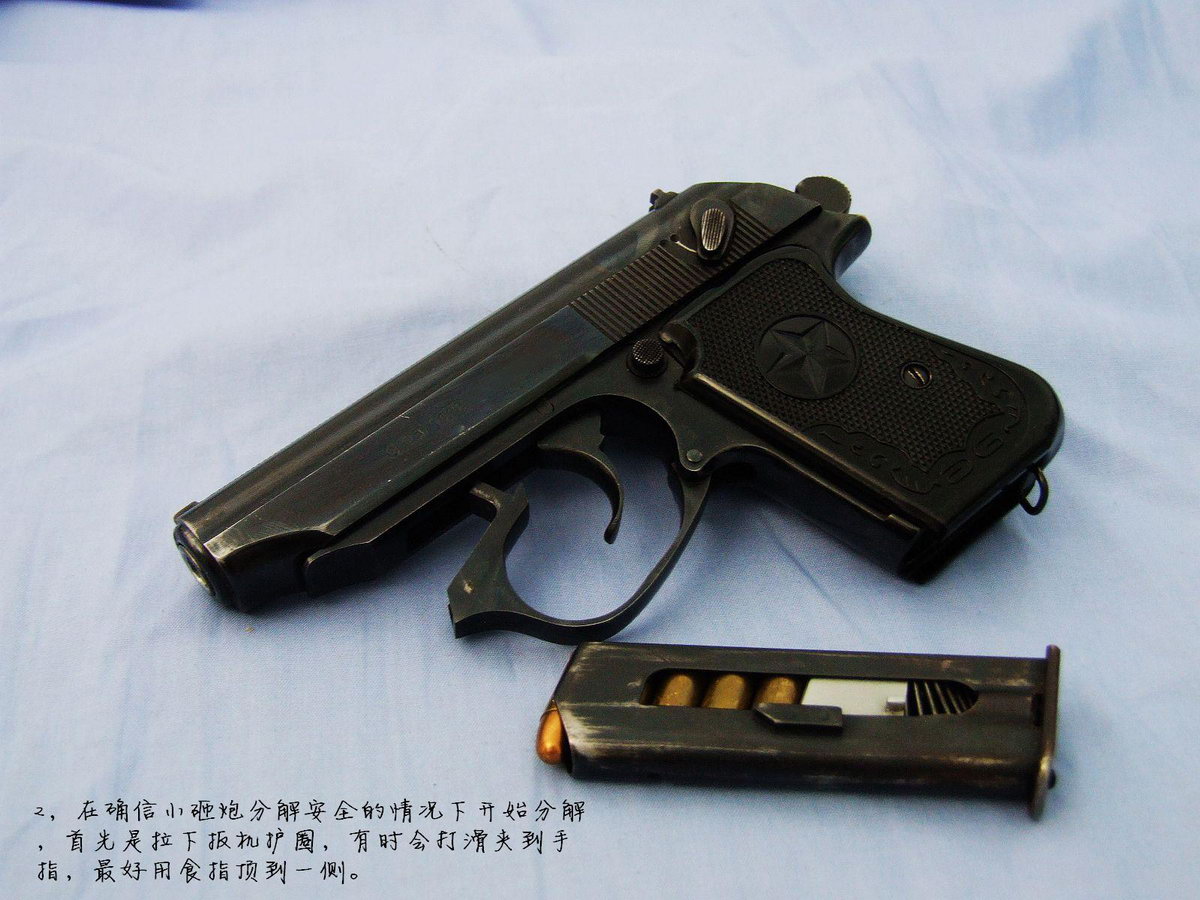

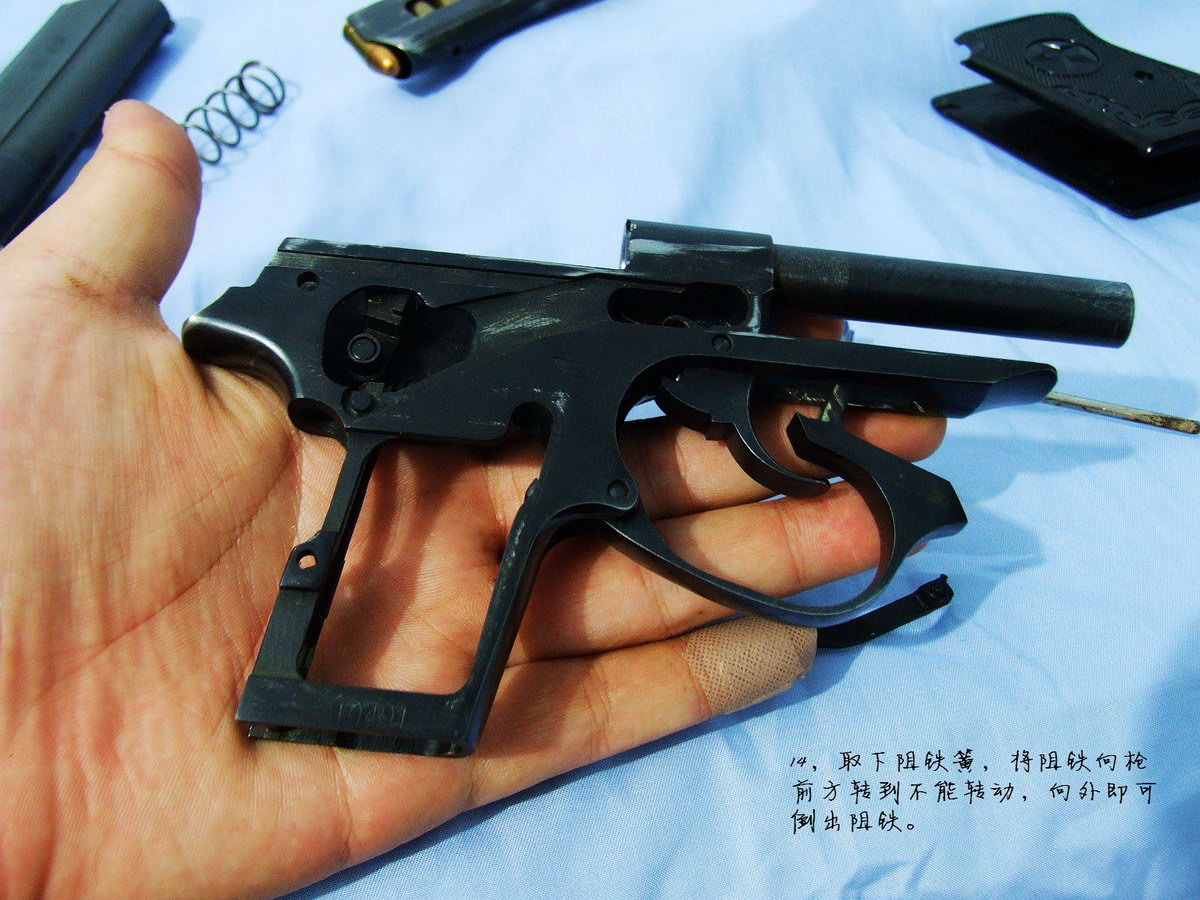

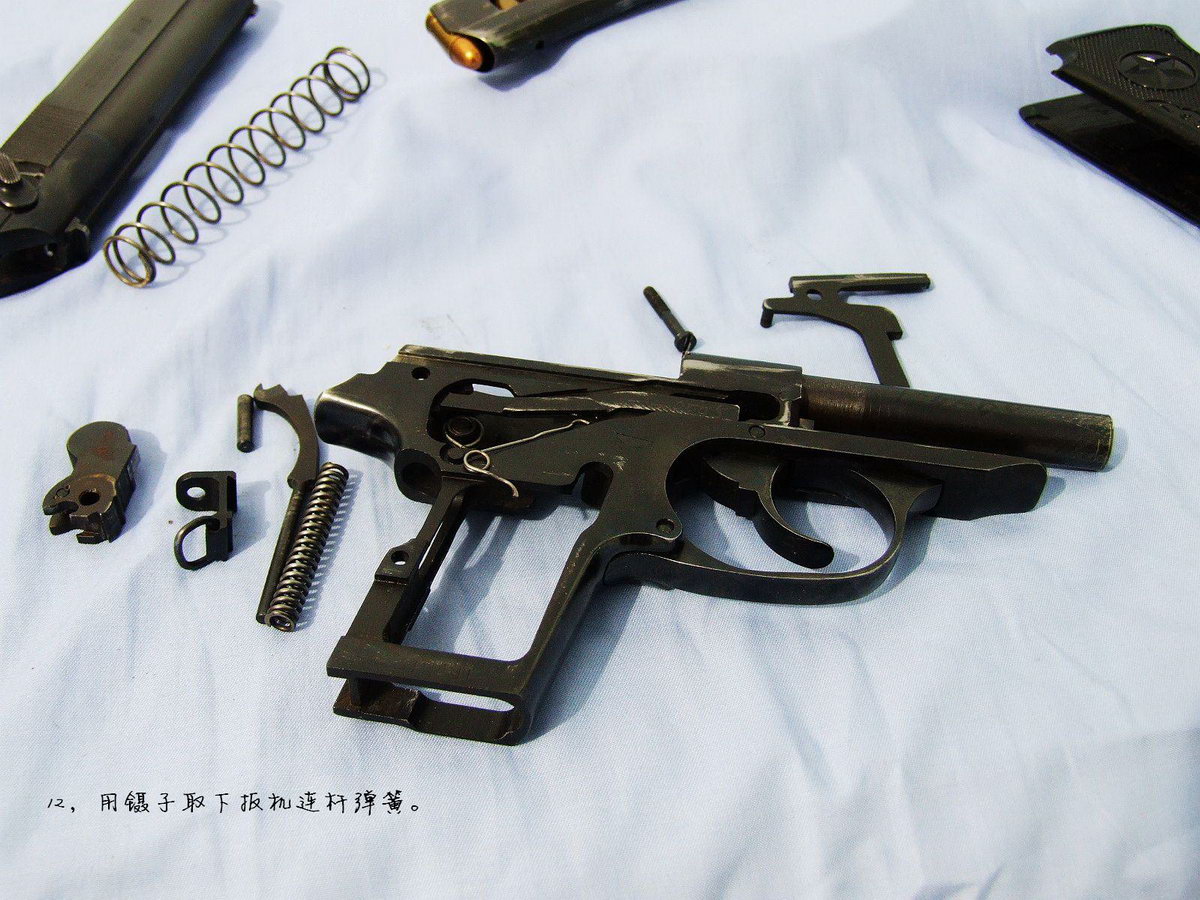

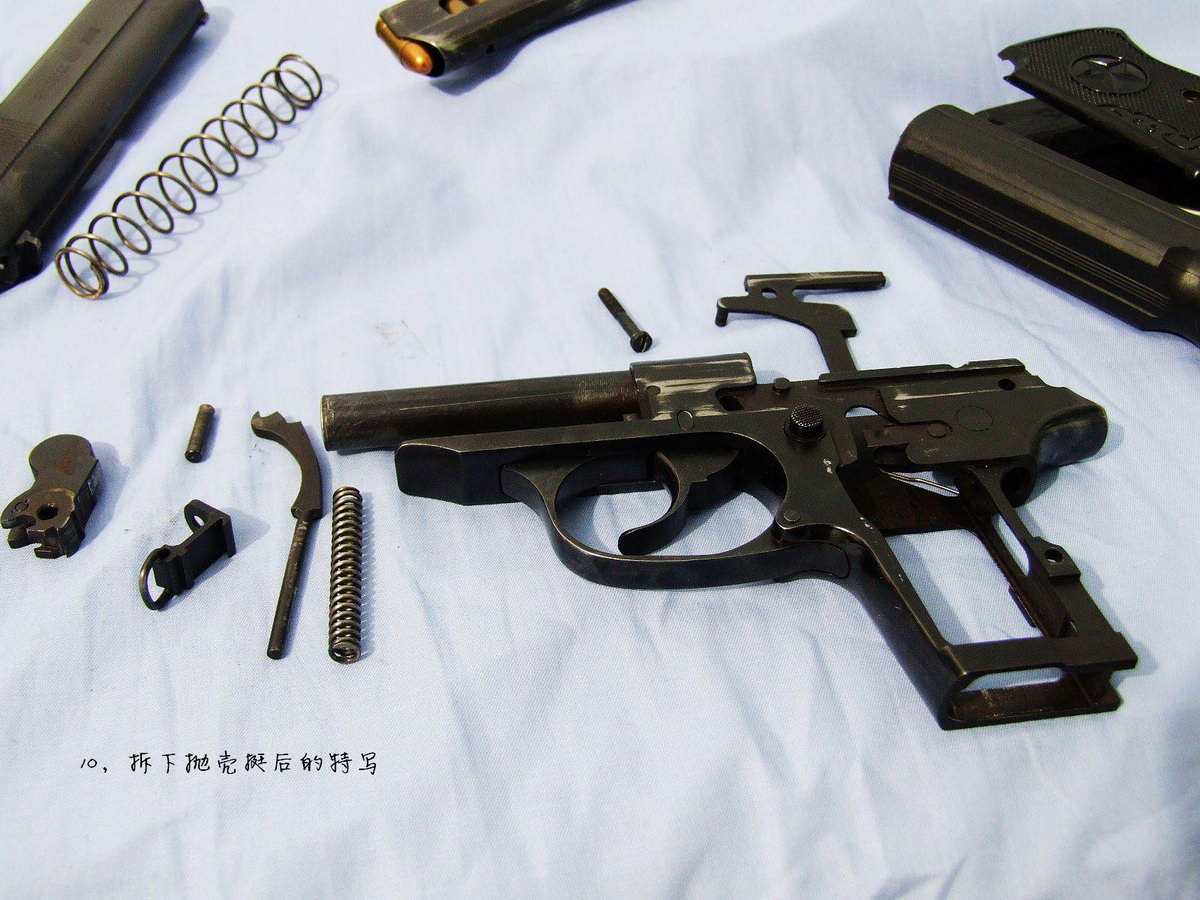

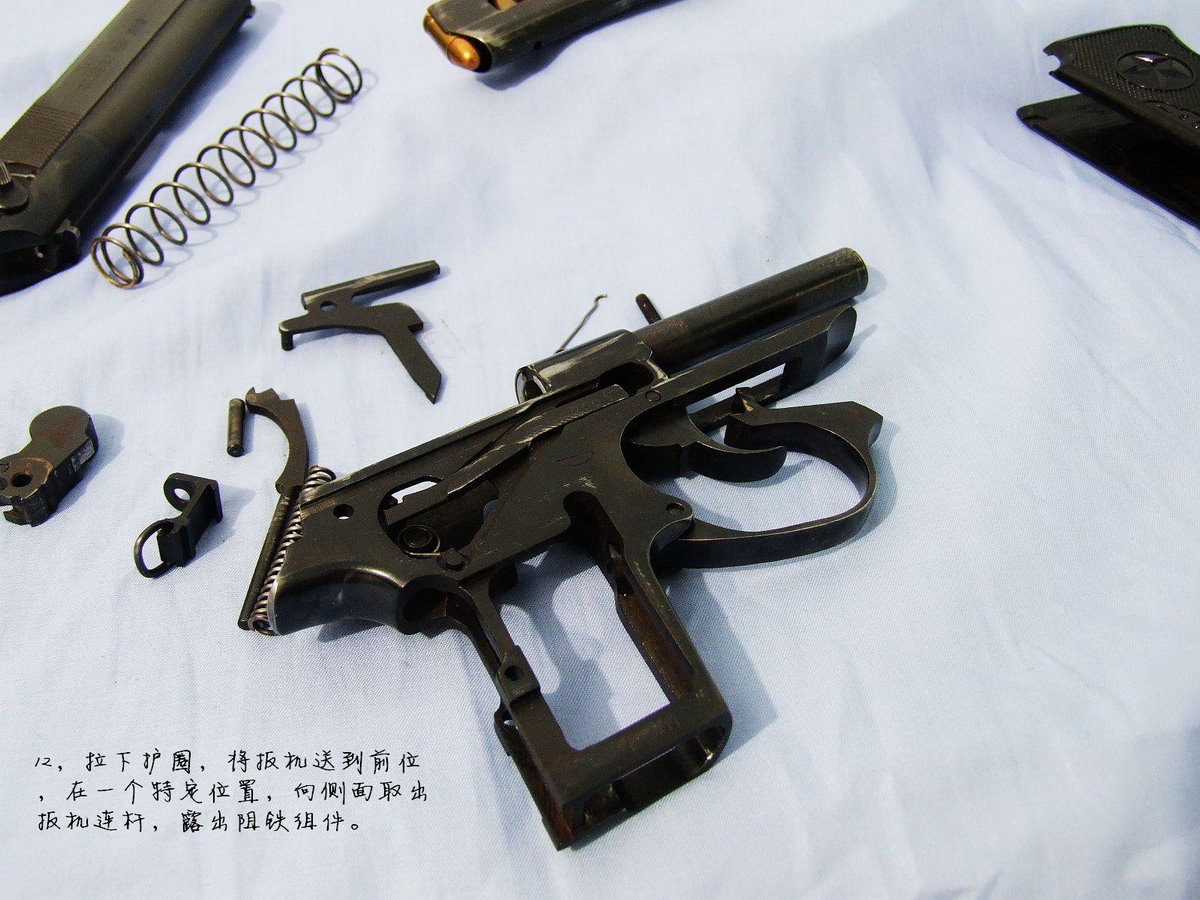

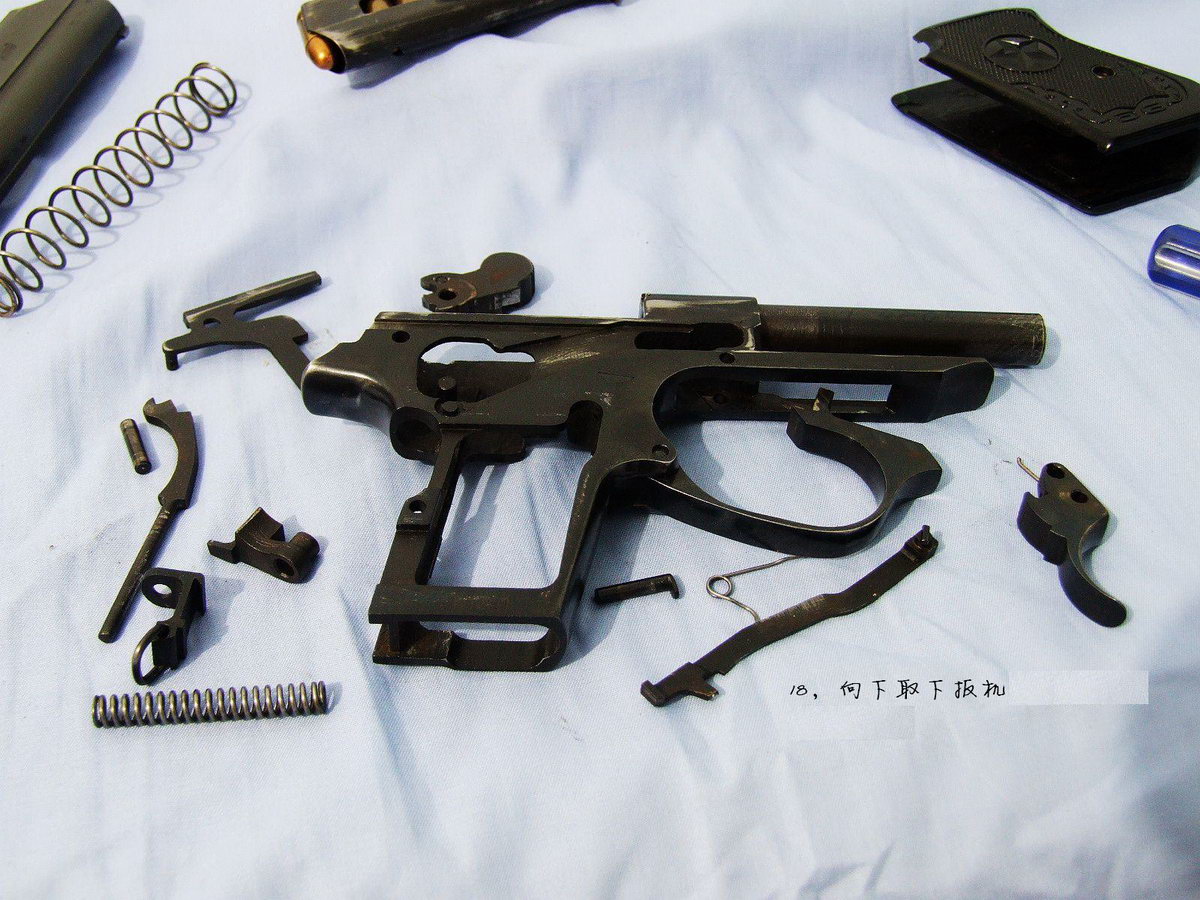

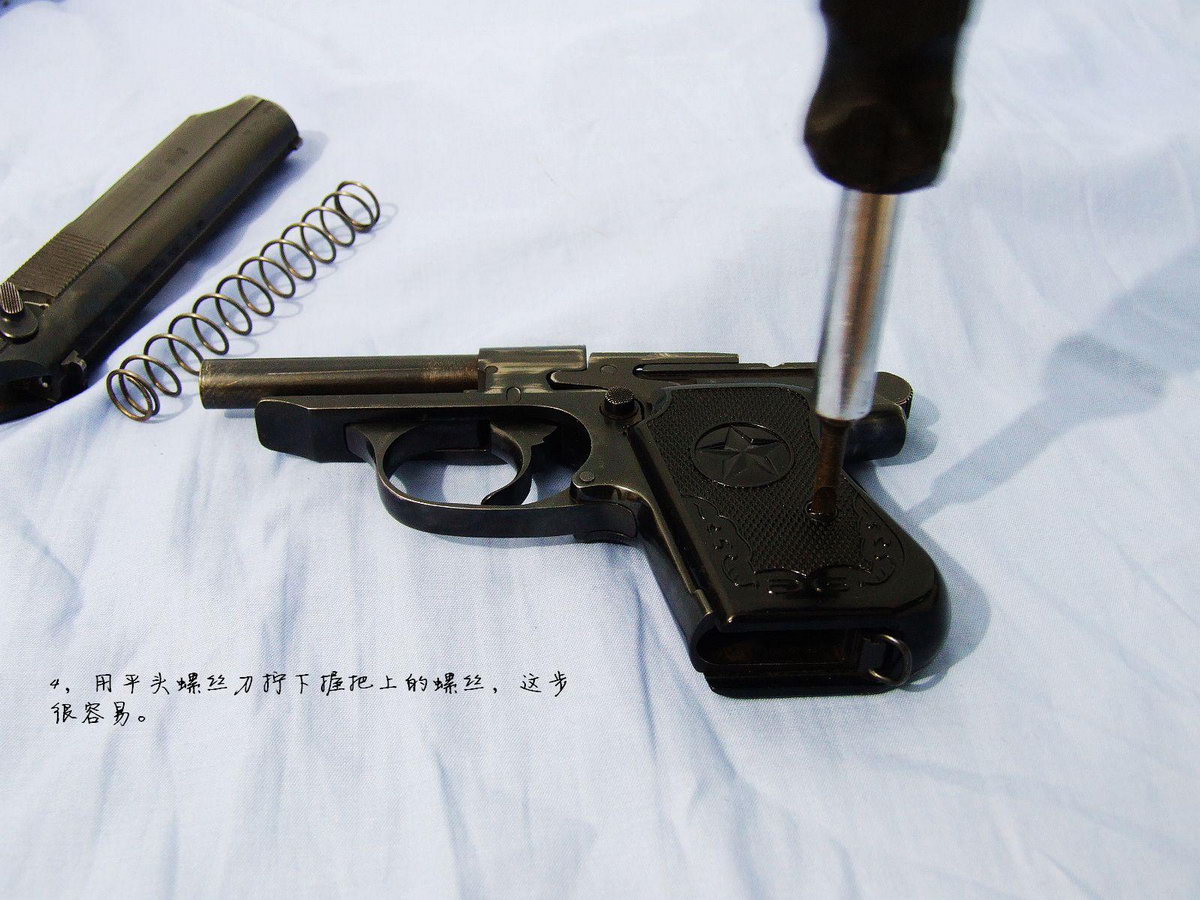

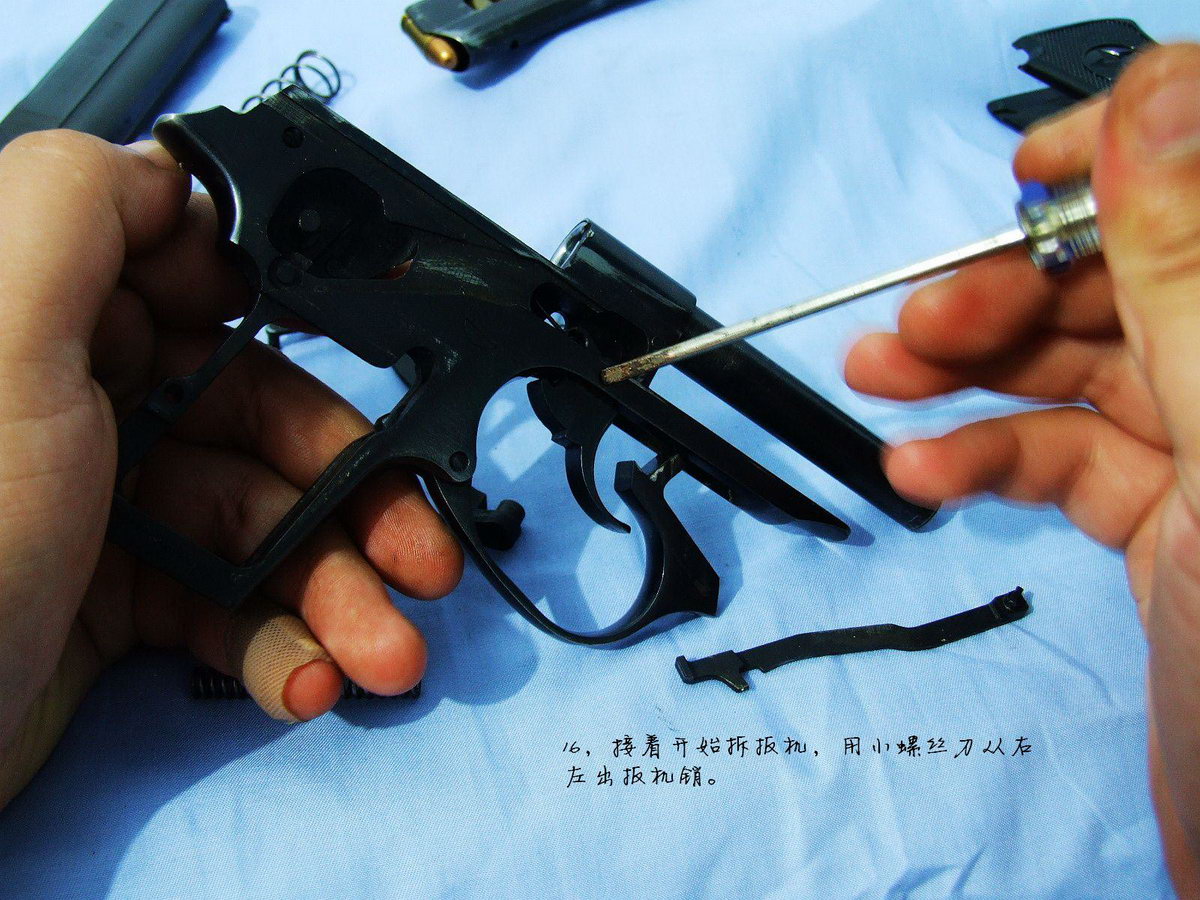

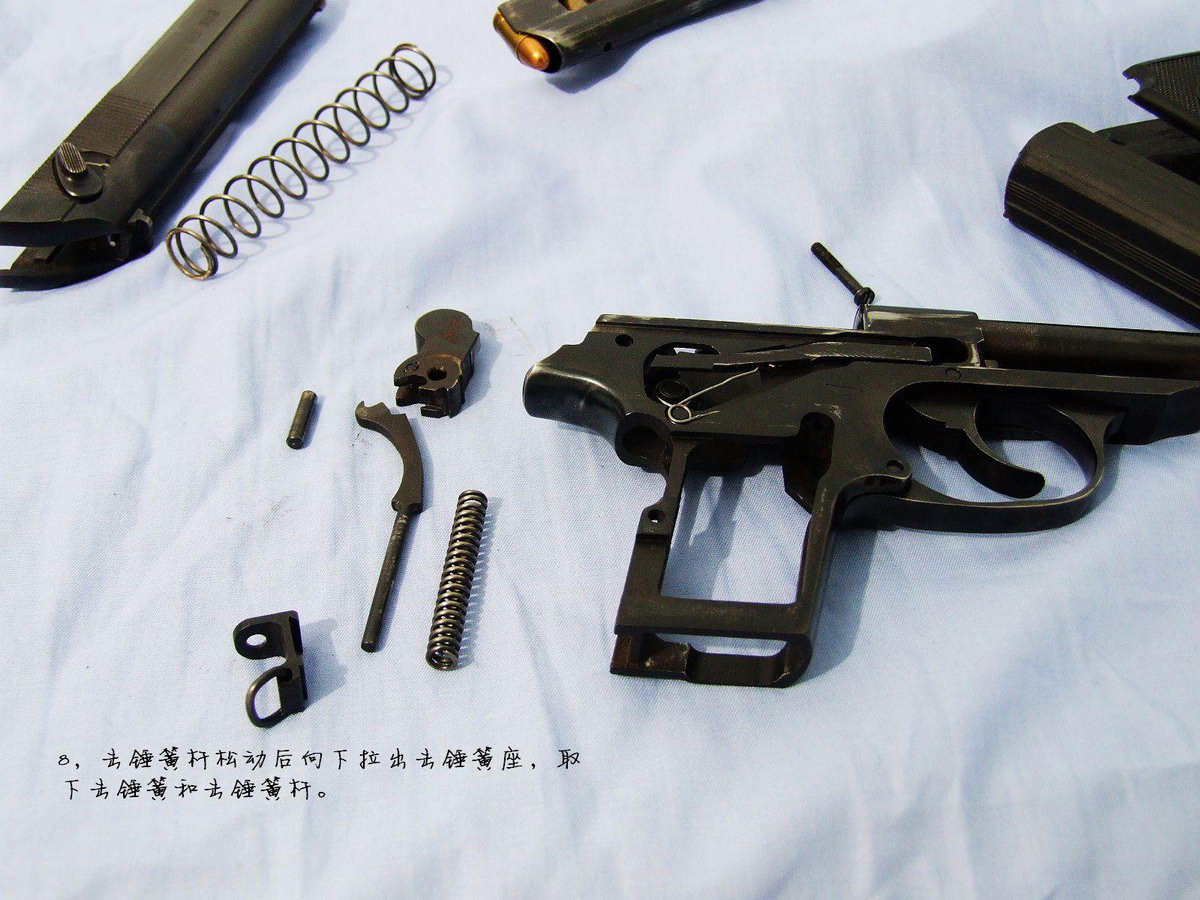

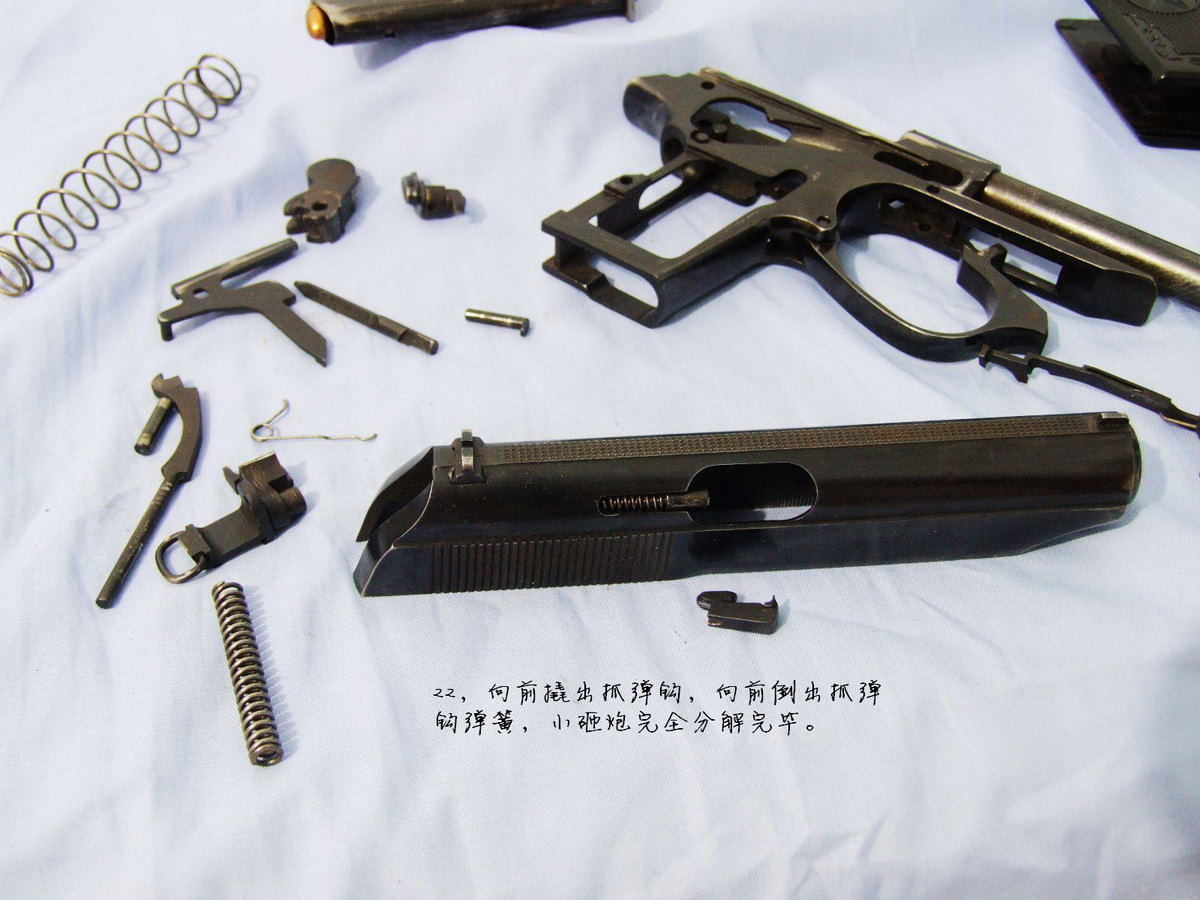

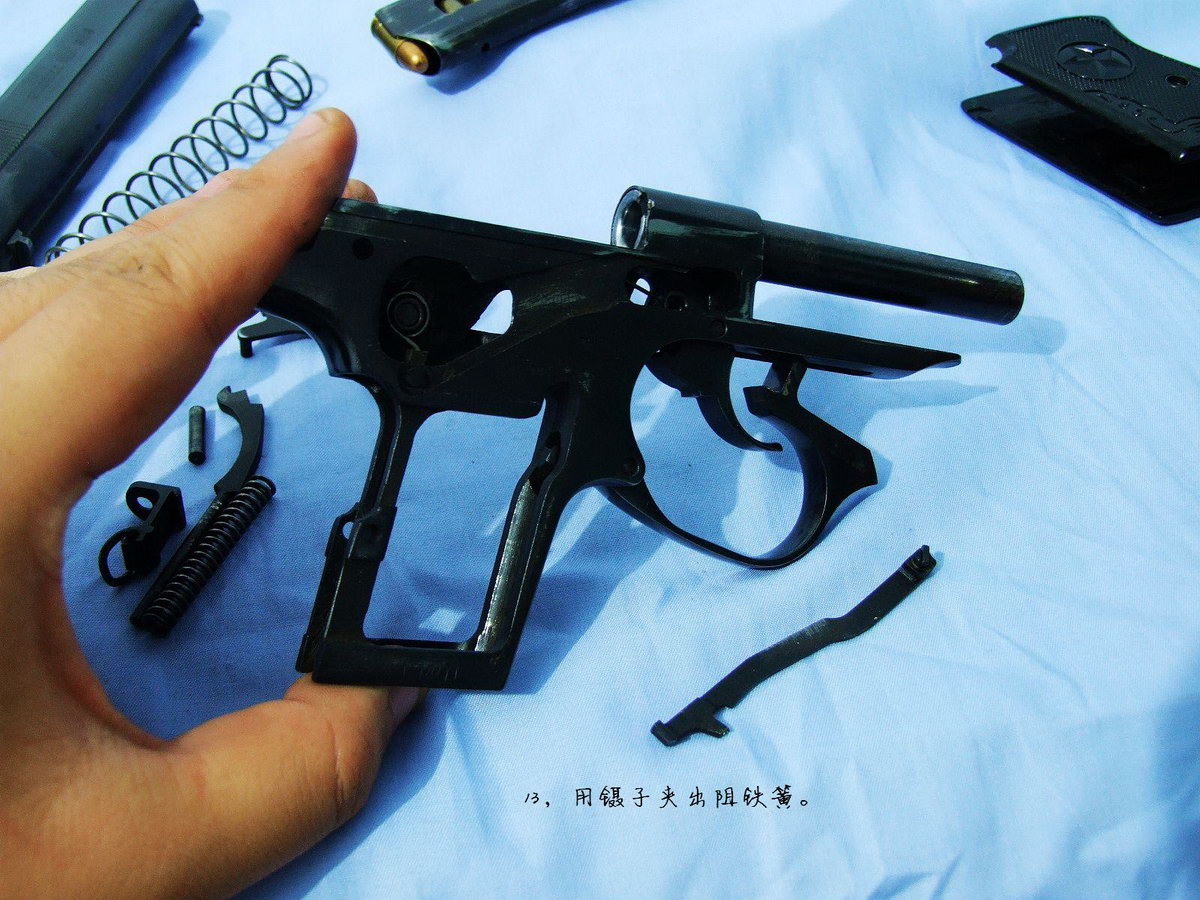

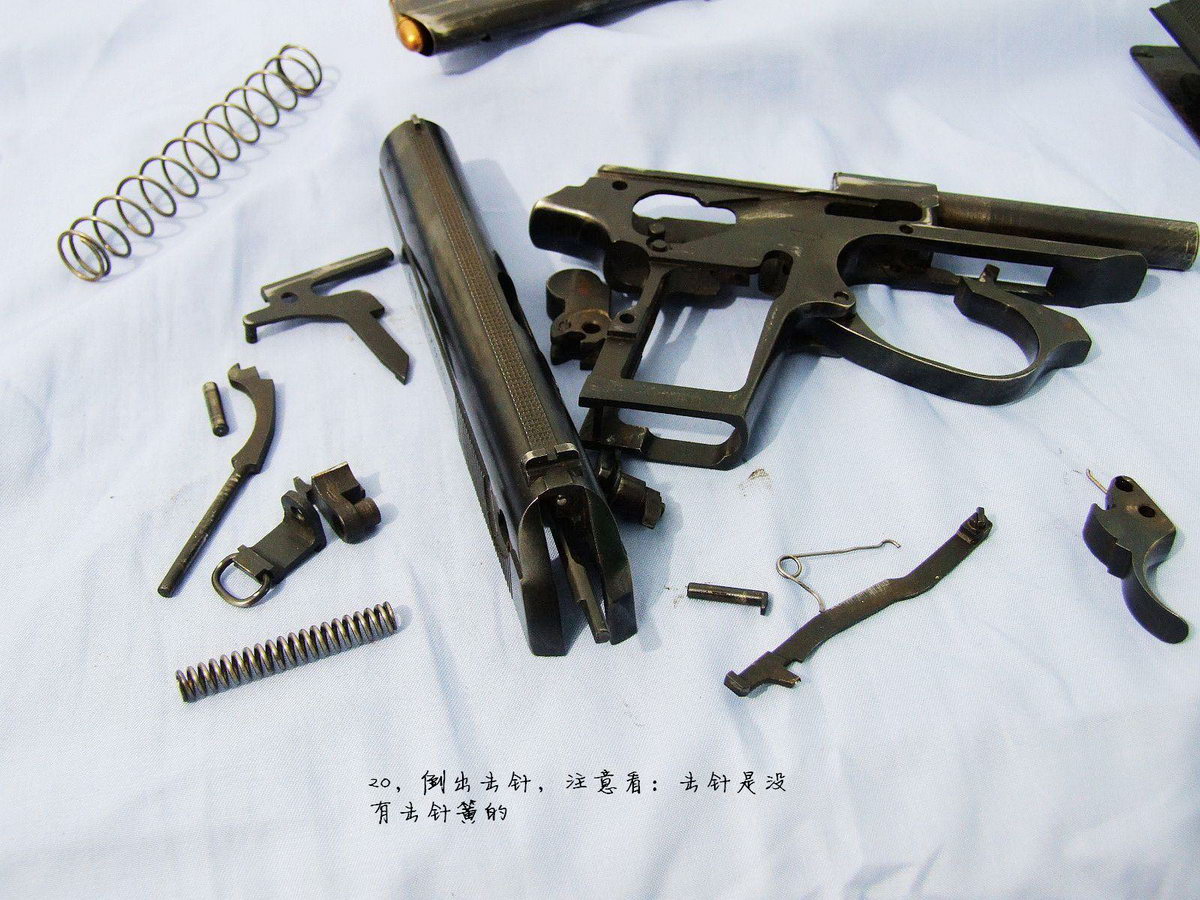

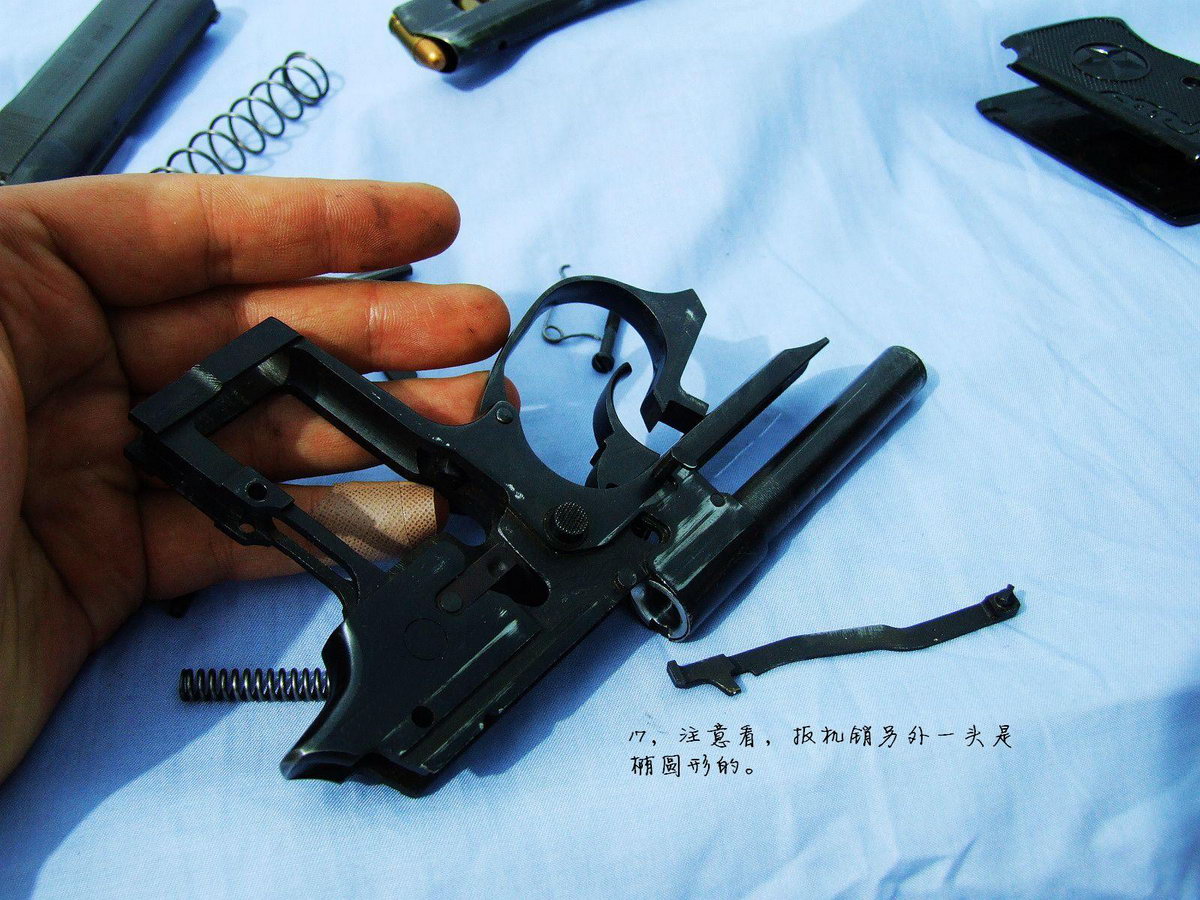

64式手枪分解全过程演示

缺点与遗憾

64式手枪作为一支60年代诞生的武器,同时又作为新中国自主研制的第一支手枪,不可避免的出现了一些缺点和遗憾,笔者将其归纳如下:

其一,武器外形缺乏威慑力。一位网名“危险关系”老民警曾经在论坛中写道:64手枪体积小,便于携带,外观加工质量好。此枪操作顺手,可靠性也很高,开始时民警都很喜欢,但在使用过程中逐渐发现小型手枪的一些弊端,群众与罪犯习惯以54手枪的外形衡量武器,小手枪基本谈不上什么威慑力,再加之64手枪表面加工工艺比54手枪好很多,按理说是技术的进步,但加工细致的表面缺乏金属质感,容易让人产生塑料制品的错觉,换装后,很多群众并不认同民警的武器。时至今日,每一个曾经公开佩带64手枪的民警,都还经常遇到群众好奇地询问:“同志,你们这枪,究竟是真的还是塑料的”?也有群众把64枪皮套看成是另外的东西:“同志,你们同时带两个手铐干什么”?甚至有检查民警工作的人大代表也提出类似质询,问全副武装的民警:“有枪否”?让人哭笑不得,手枪体积小,很难让群众有安全感,同时也对罪犯缺乏威慑力,甚至引起更严重的误会。笔者所在单位经常执行抓捕任务,换装64、77手枪后,抓捕任务中立刻就能明显感觉到阻力增加,罪犯对警察的警告动作反应不明显,反抗和逃跑比例大幅度增加,某次抓捕时,多名警察表明身份并出枪后,罪犯仍然出乎意料地暴力反抗,被制服后 ,罪犯说了一句很耐人寻味的话:“我当时看你们拿的是玩具枪呢,还以为是黑吃黑的。”

其二,枪底把设计不甚科学。64式手枪属于小型手枪,其体积较小。由于在设计过程中没有为其设计相应的指托,手较大的射手在使用时只能将小指蜷曲在弹匣底部,甚至还有射手要翘起“兰花指”来射击。而很多国外的小型手枪均在弹匣底部设计了指托,如PPK手枪就有这样的设计。塑料制成的指托结构很简单,成本也不高,可由民警自行安装,但是多年以来从未有厂家提供过类似的产品。而枪底把设计上的另外一个问题是:虎口上方的延伸部分过短,在射击时,需特别注意手的握持角度,特别是手比较大的人,后坐的套筒极容易“咬”到虎口。这个先天不足的毛病很难解决,而在52式手枪上却没有类似的问题发生。由此可见该枪在设计上仍然对人机工程考虑得不够充分。

其三,容弹量偏少且停止作用不足。64式手枪仅有7发的弹匣容量不能满足需求。多数民警日常持枪时,为减小托弹簧压力,延长弹匣使用寿命,通常只装5发子弹(这个问题也有别的看法,有人曾经在抽屉里放一个压满弹的弹匣,数年后拿出来试验仍然运作正常)。但是在必须使用武器的场合,往往不是一两发子弹就能解决问题的,如果还要加上鸣枪警告所用掉的子弹,民警手里的枪只剩下3~4发。如此少的子弹,如何能应付现场瞬息万变的情况?曾有民警戏称:“啥时候有弹链供弹的手枪就好了!”

全枪长 155 mm
空枪重 560 g
枪管长 87 mm
弹匣容量 7 rds

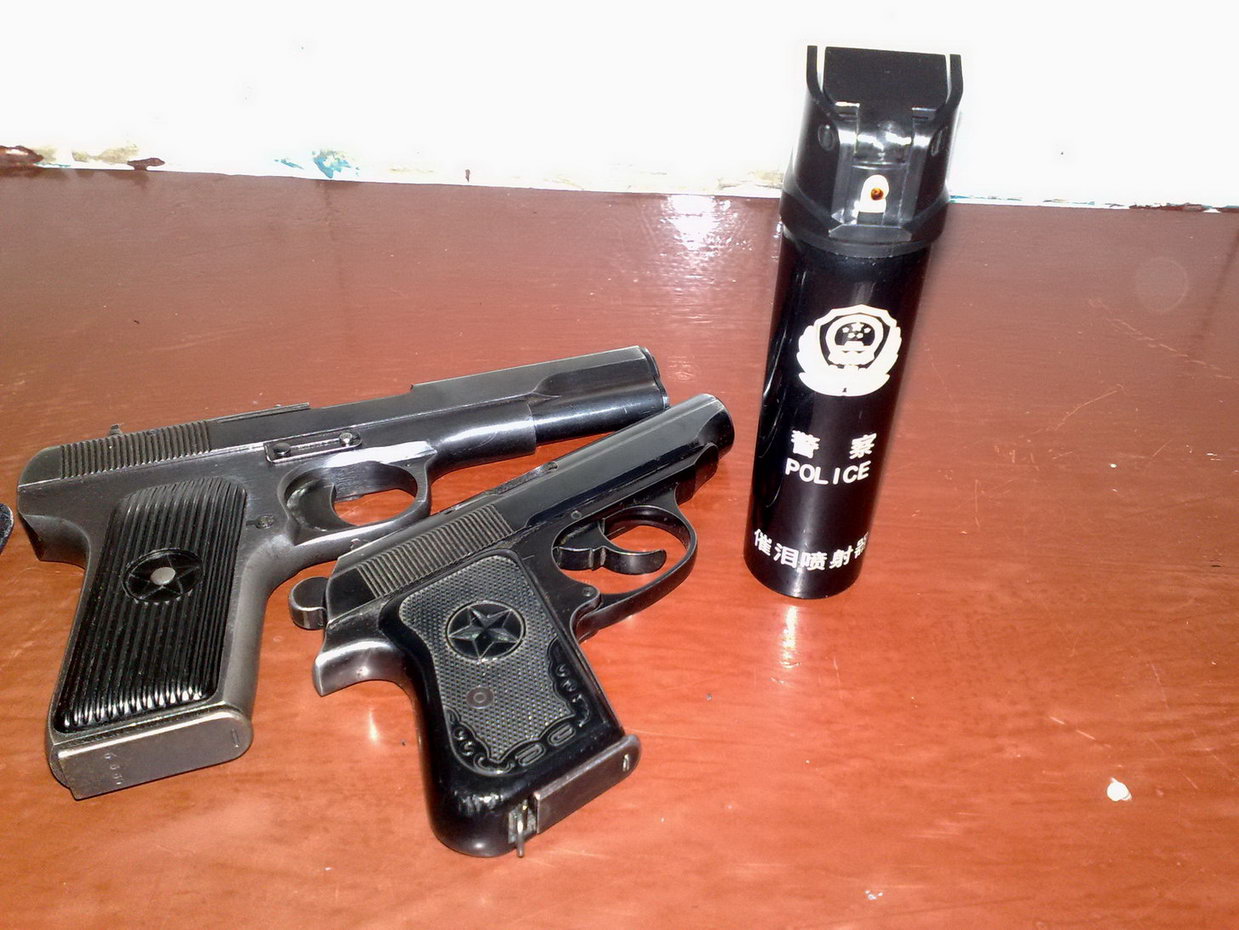

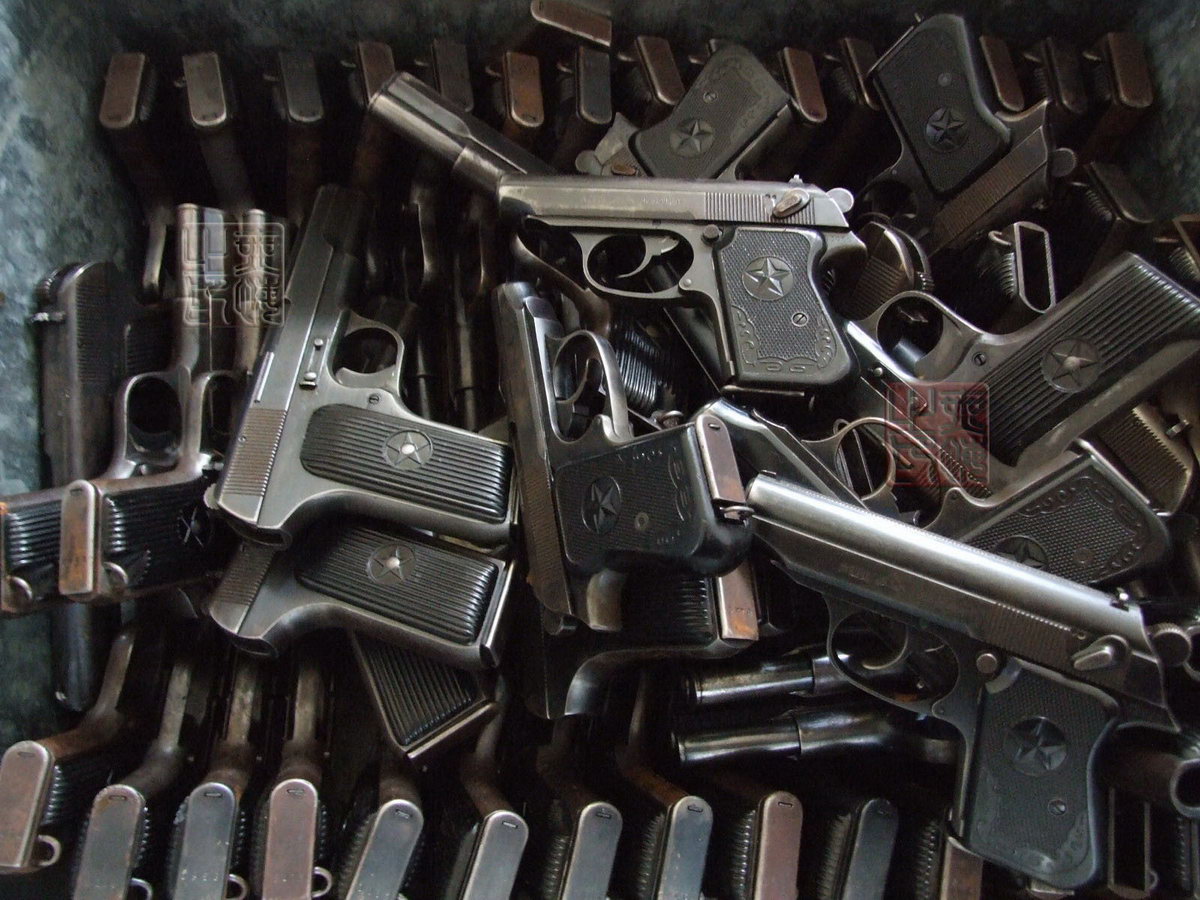

54式手枪与64式手枪对比

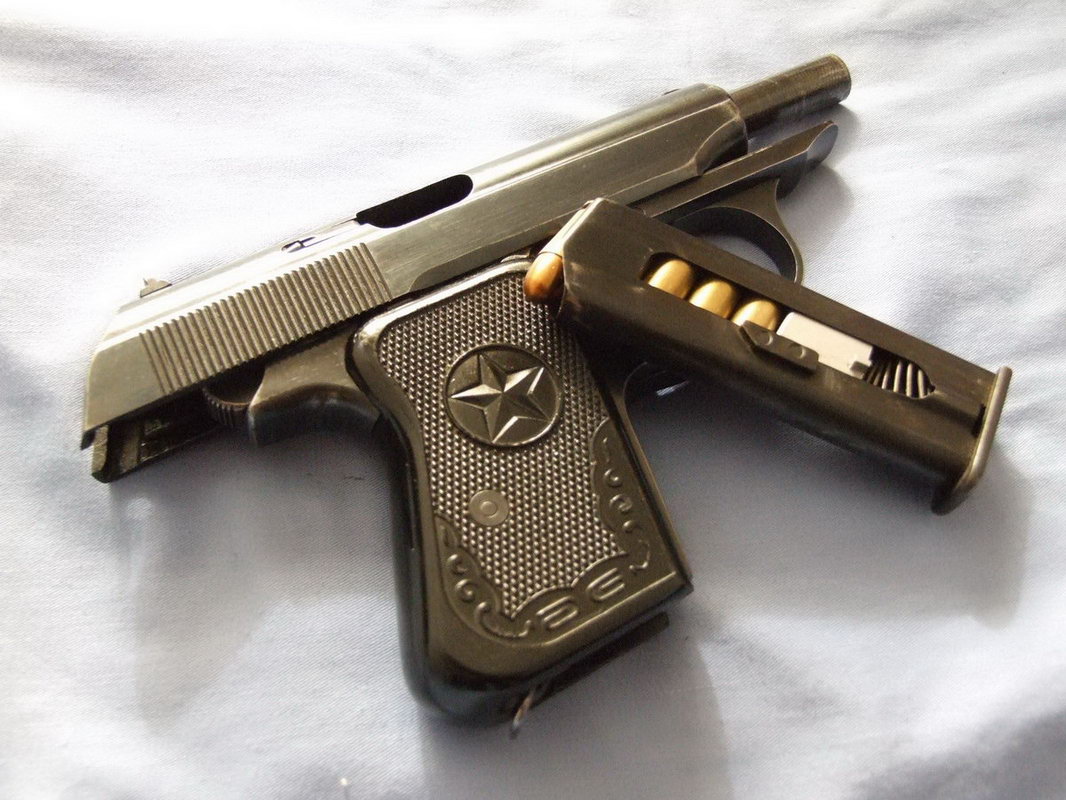

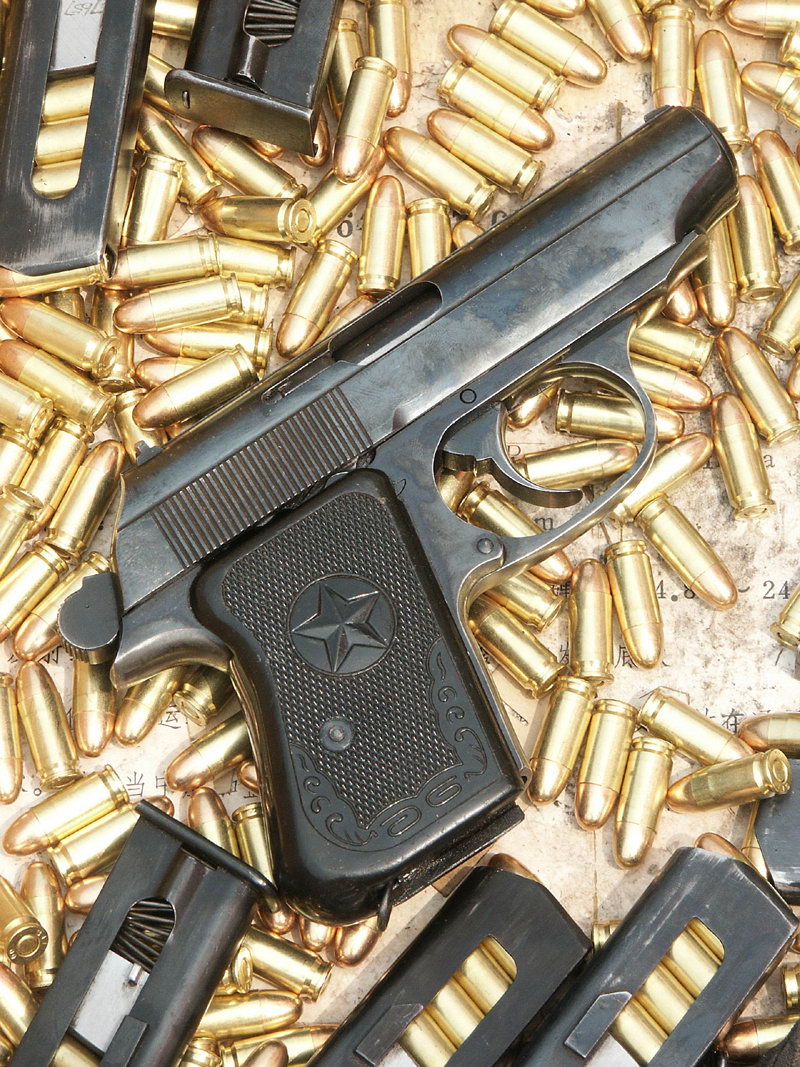

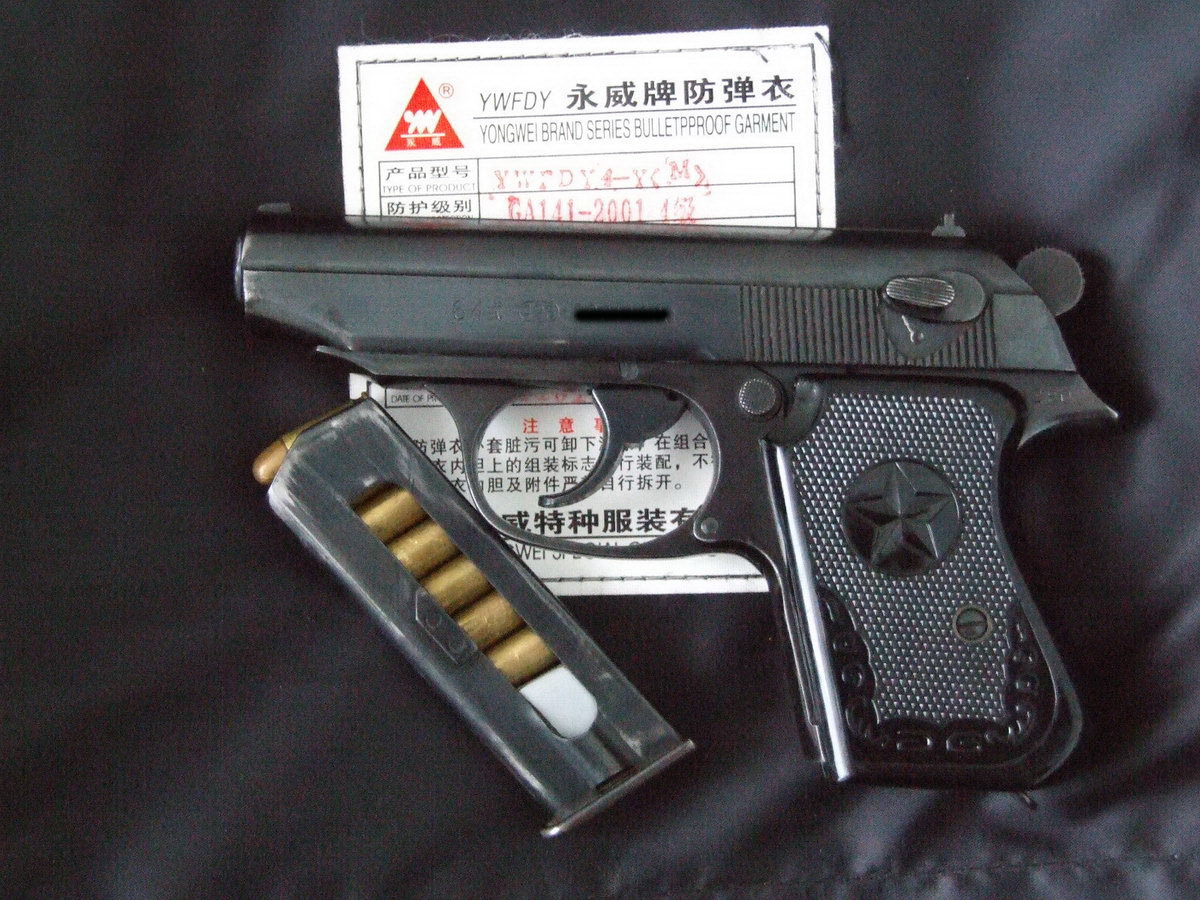

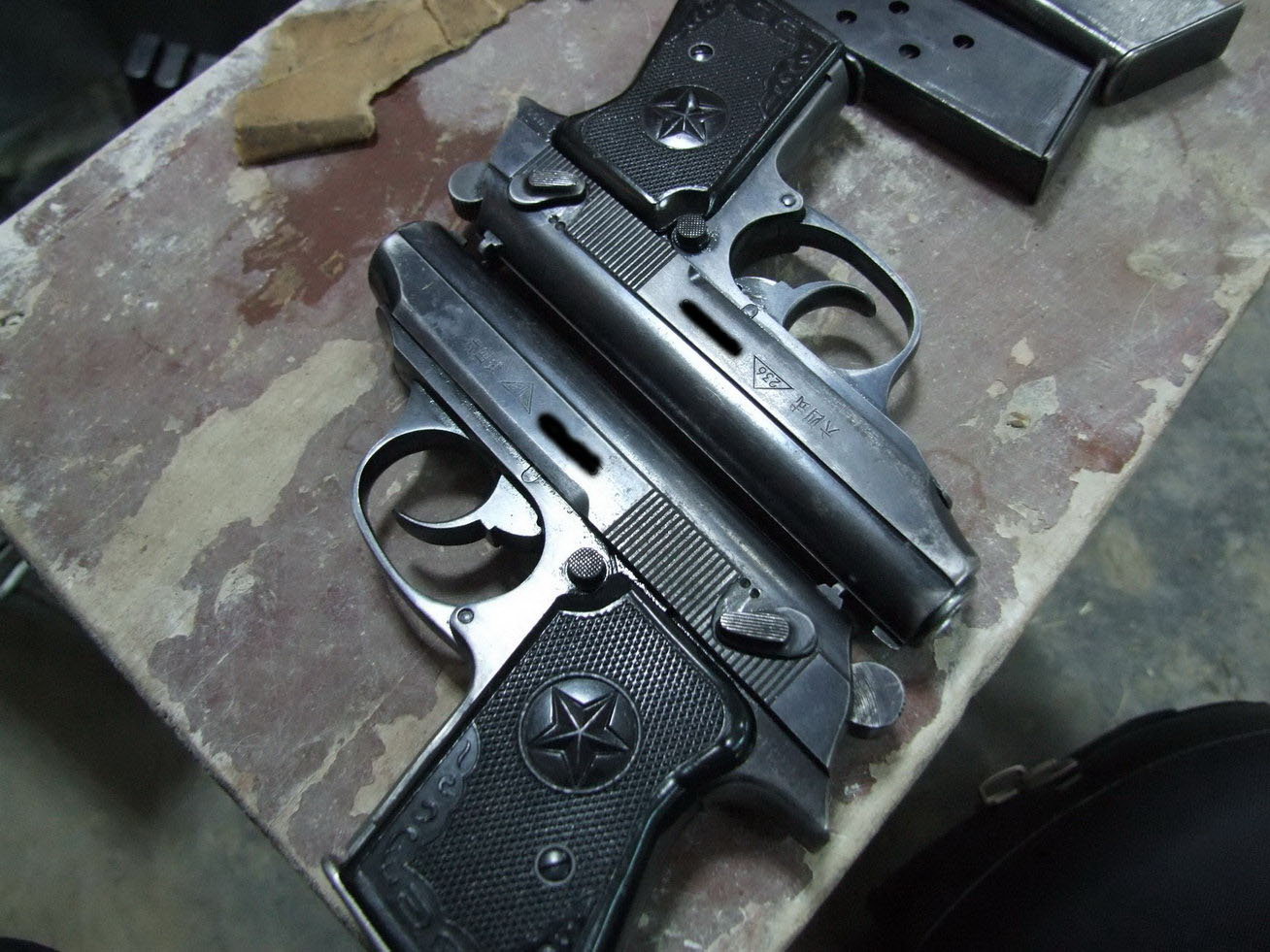

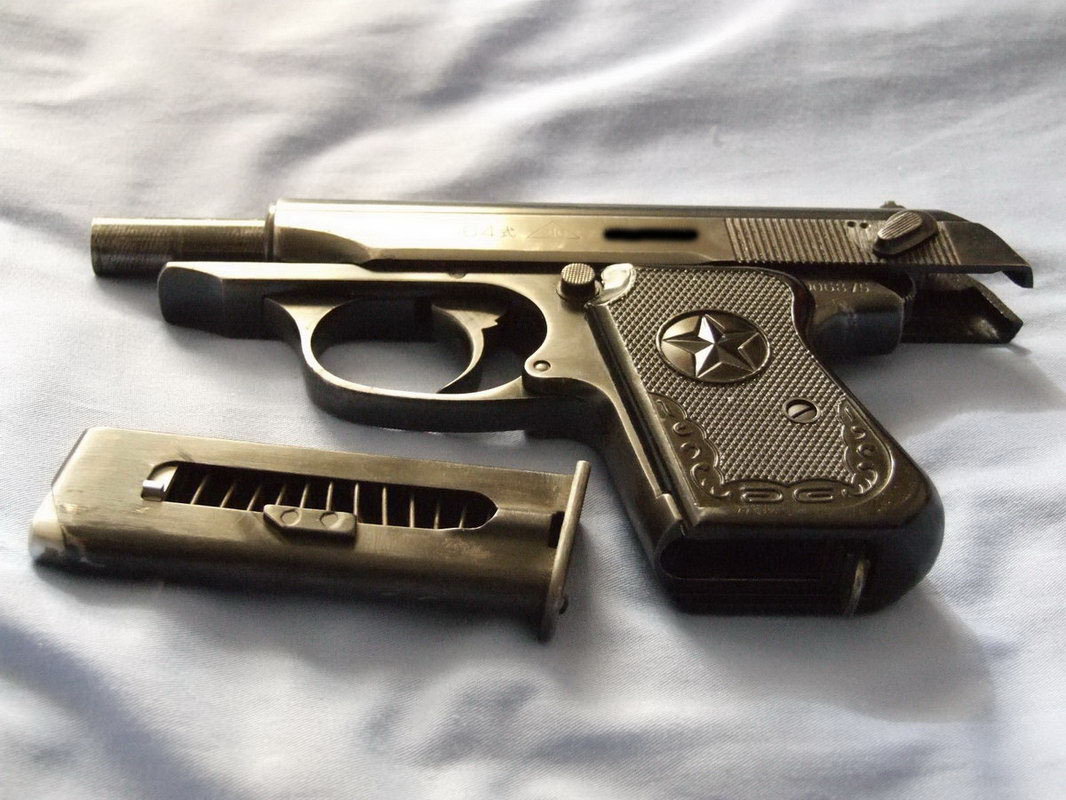

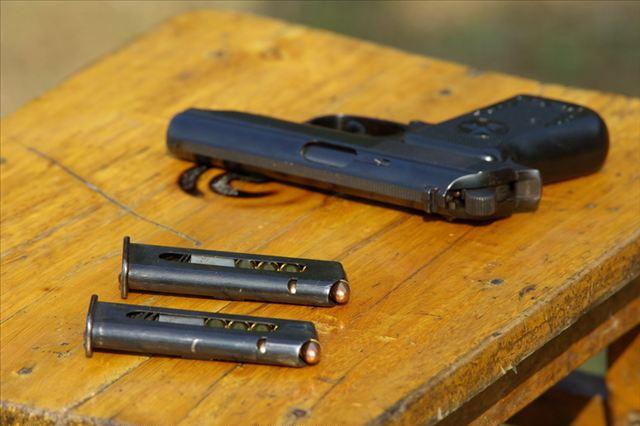

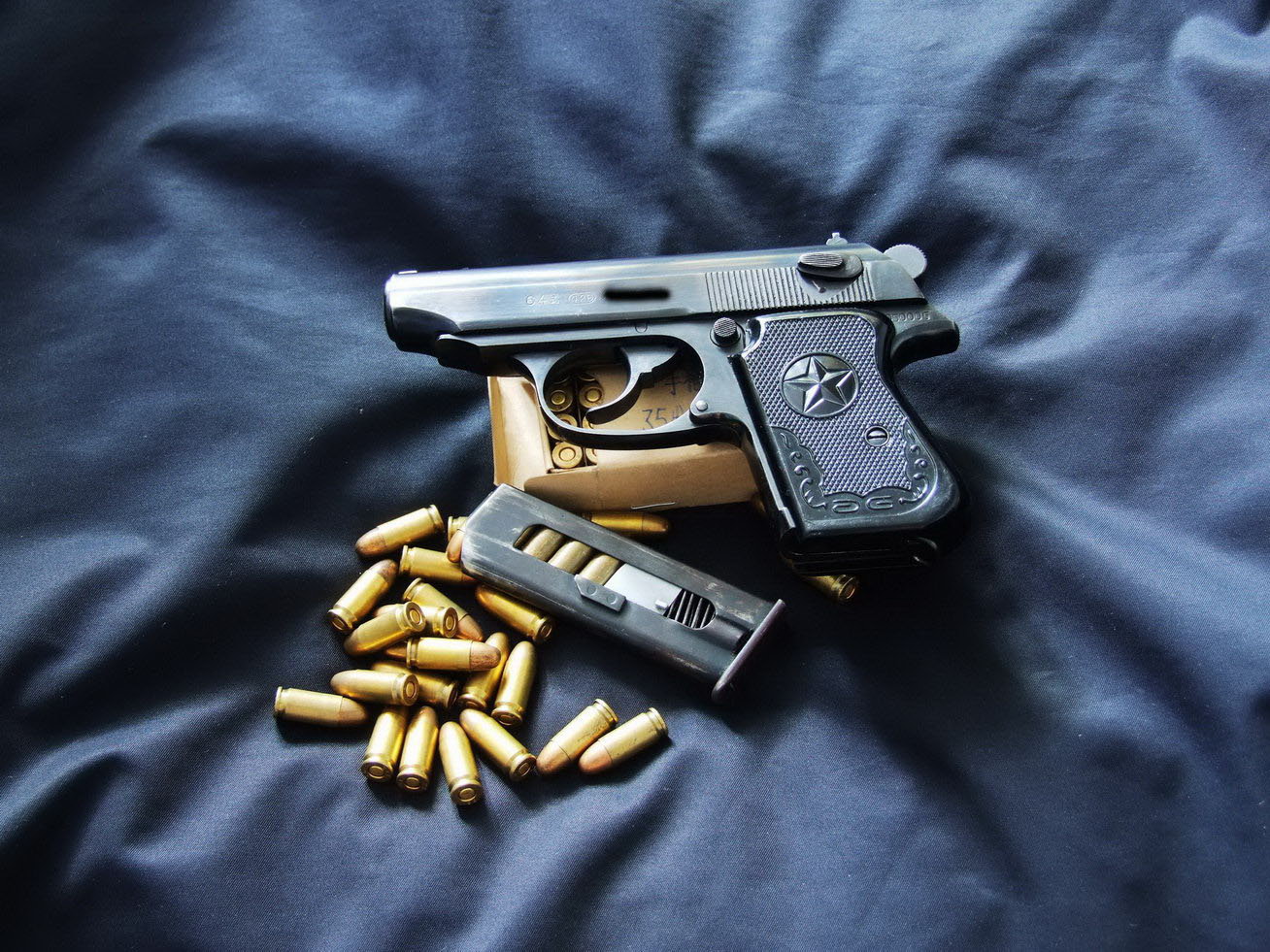

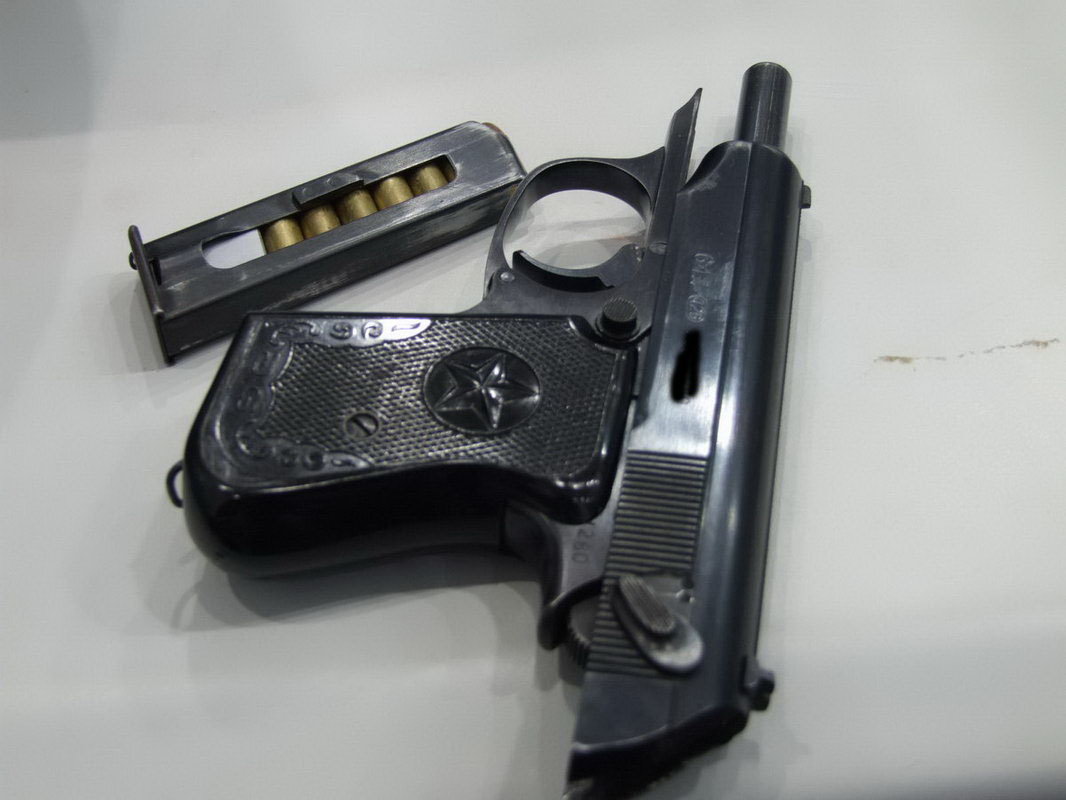

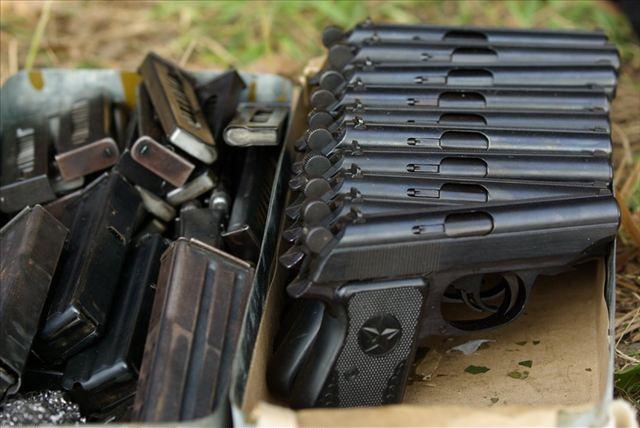

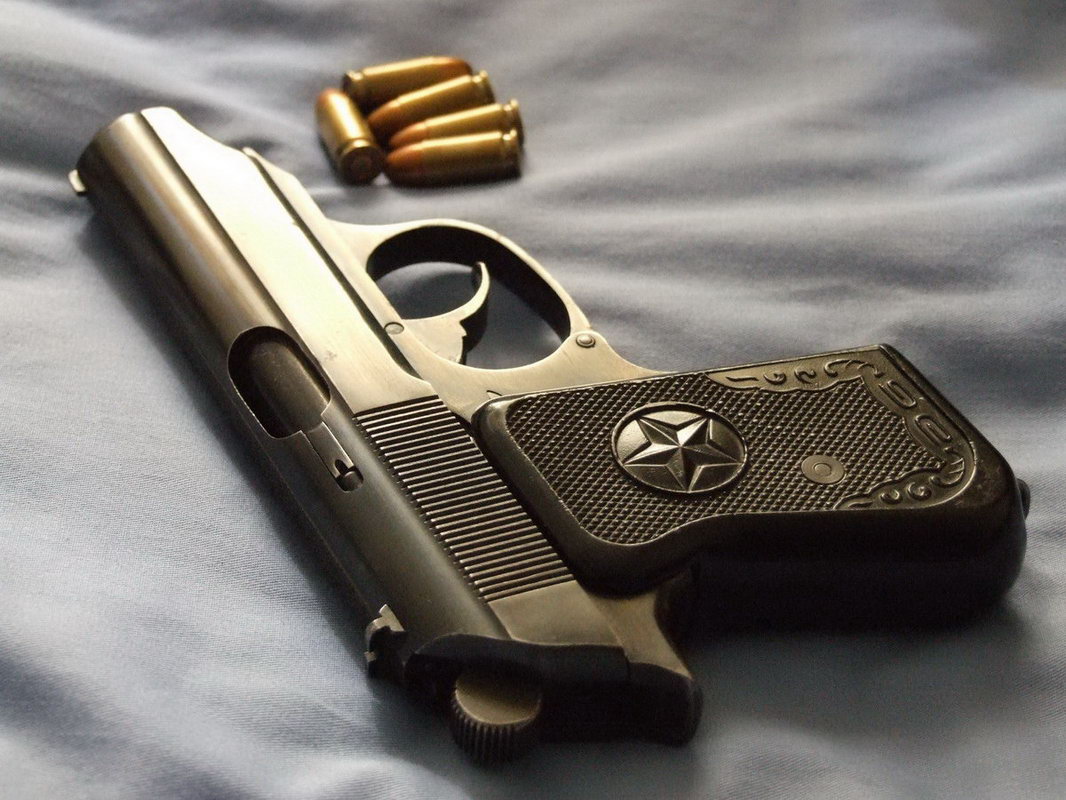

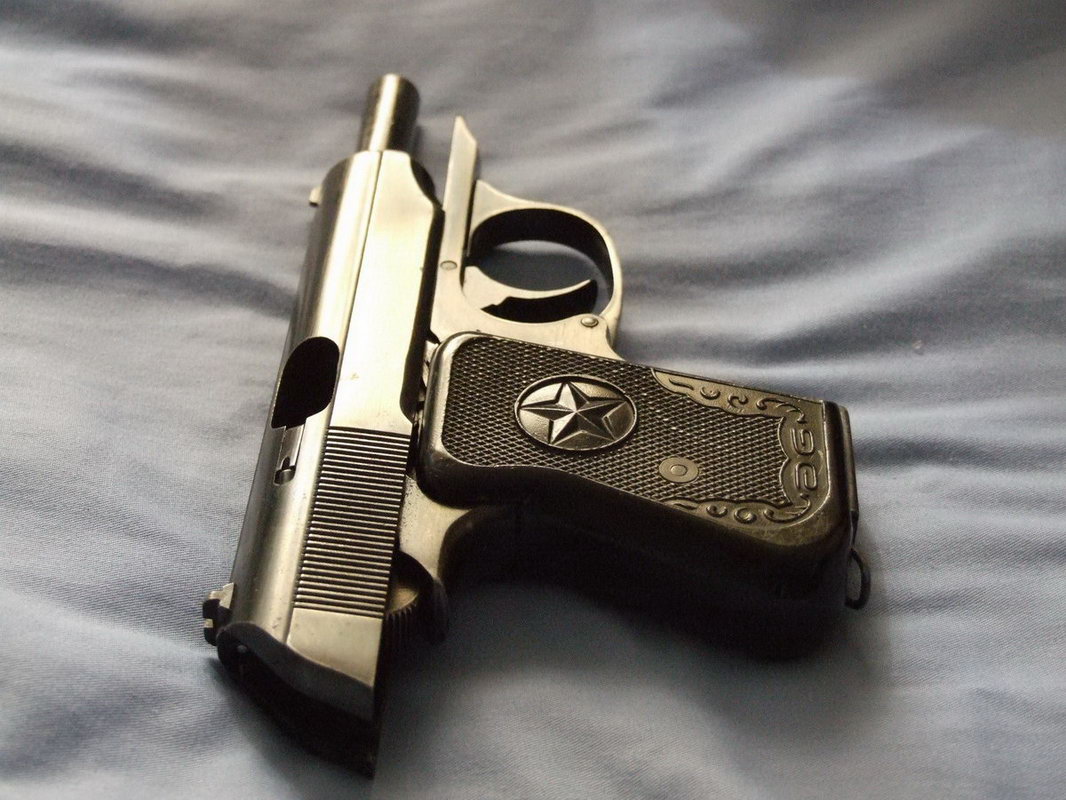

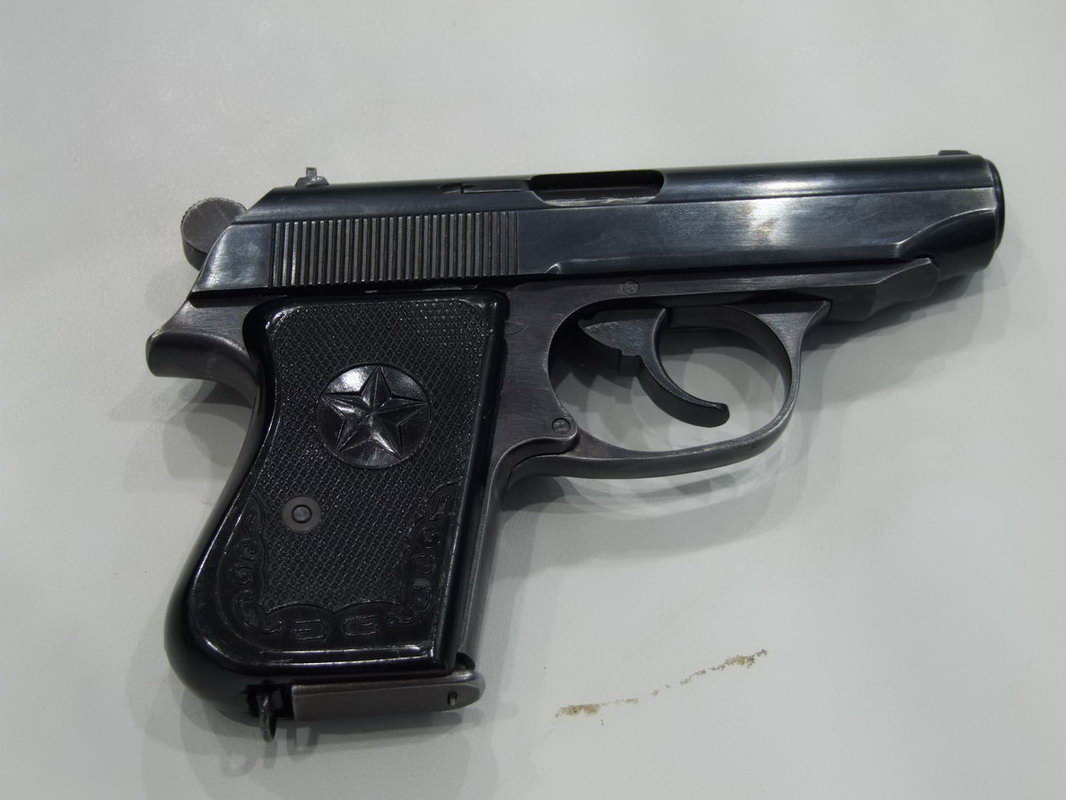

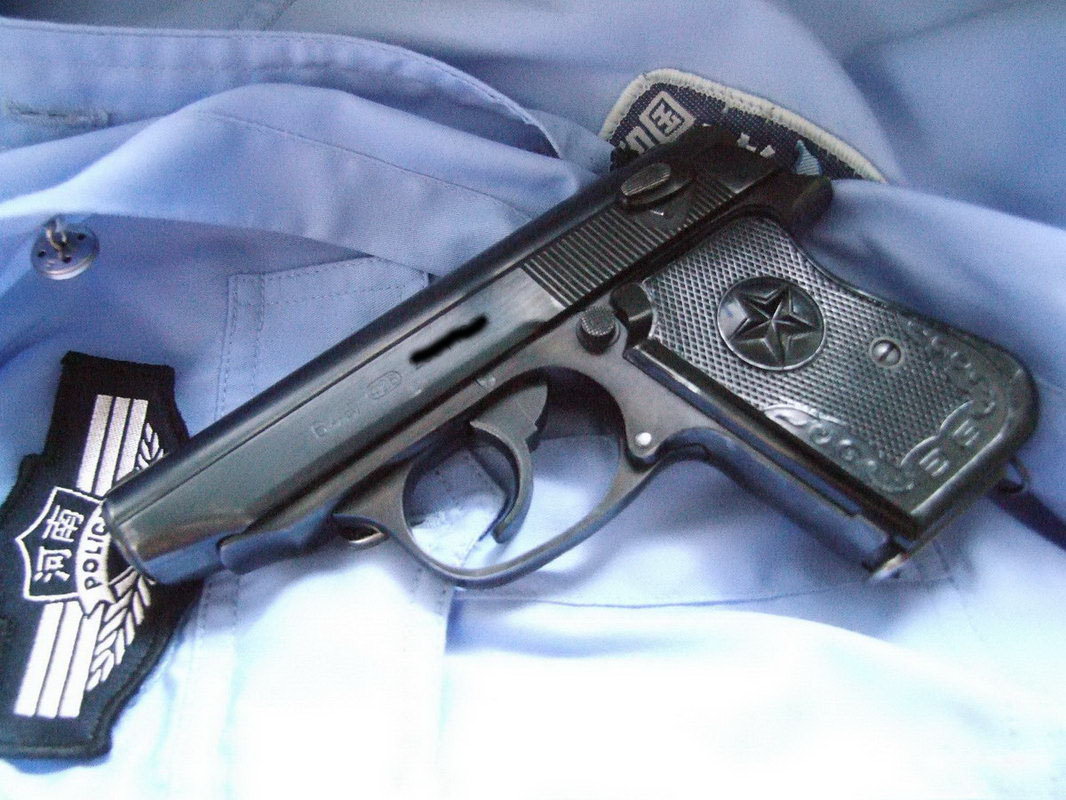

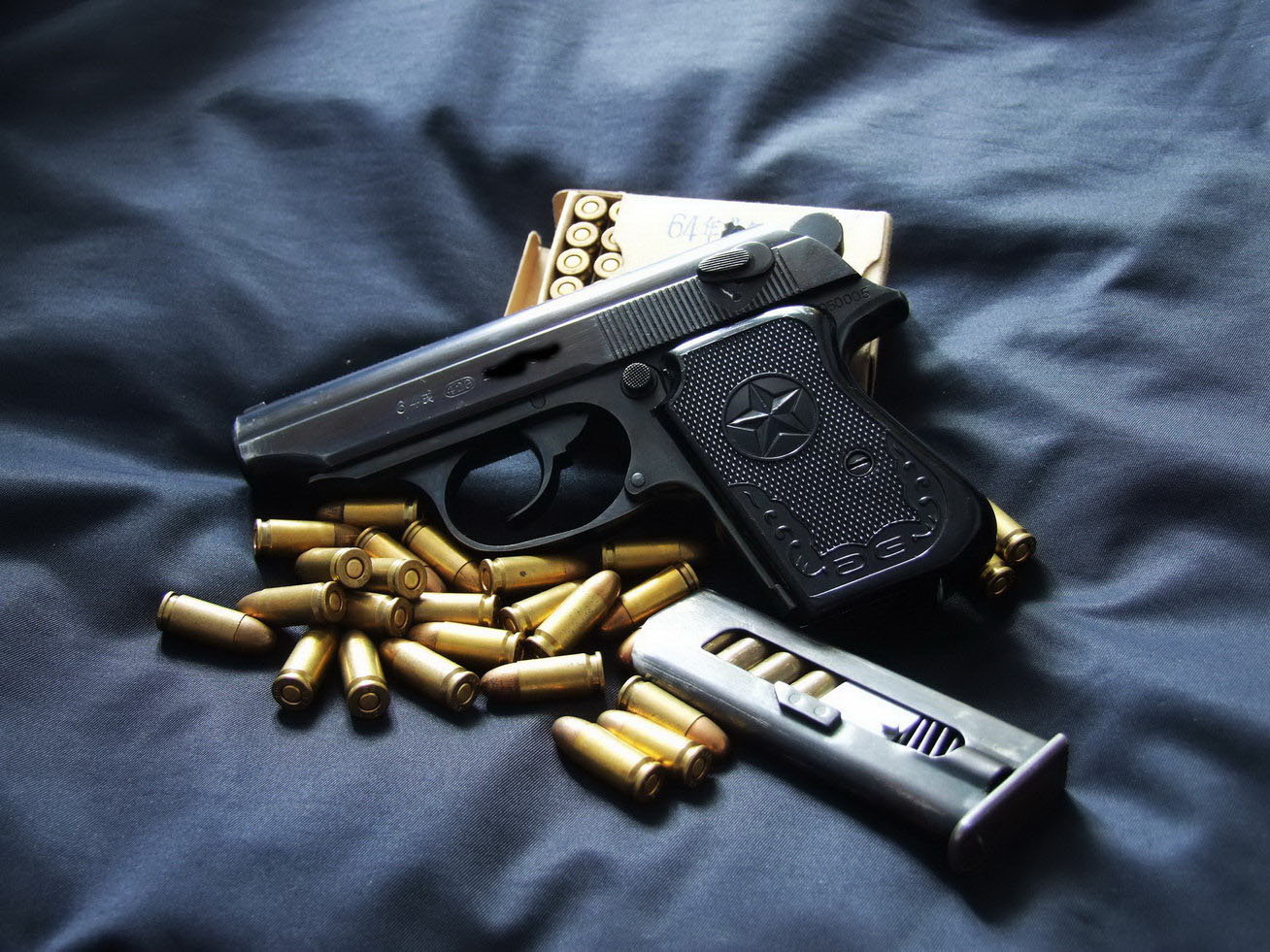

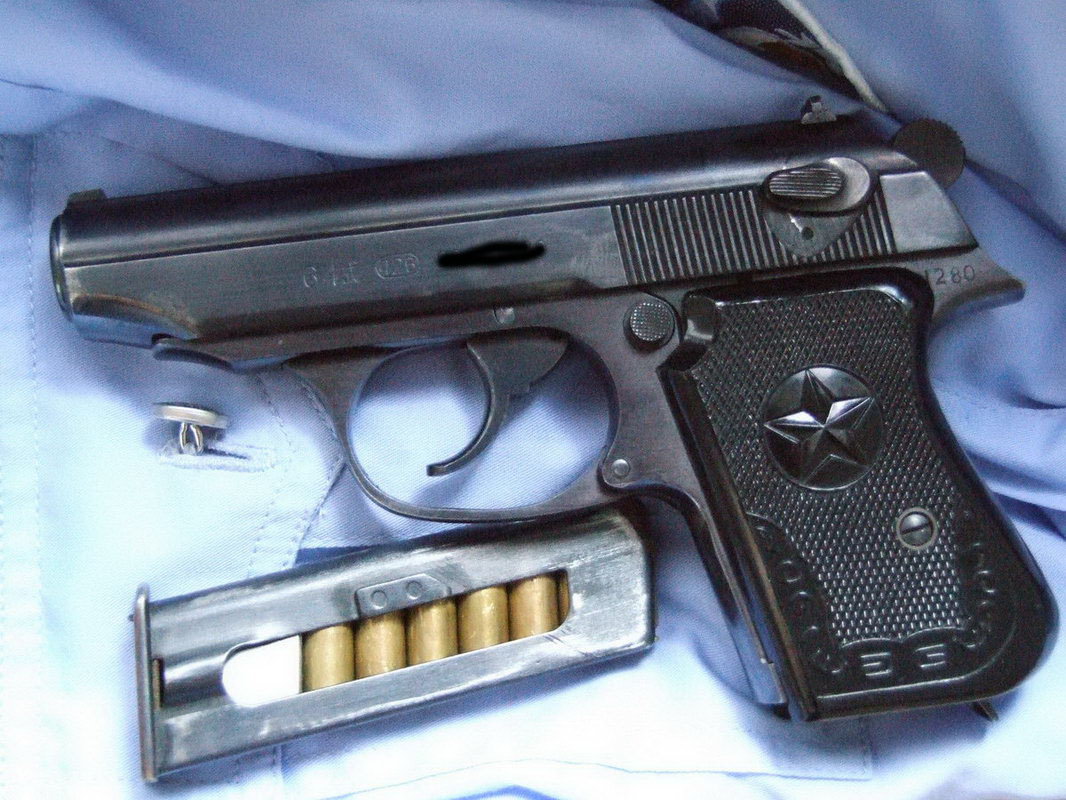

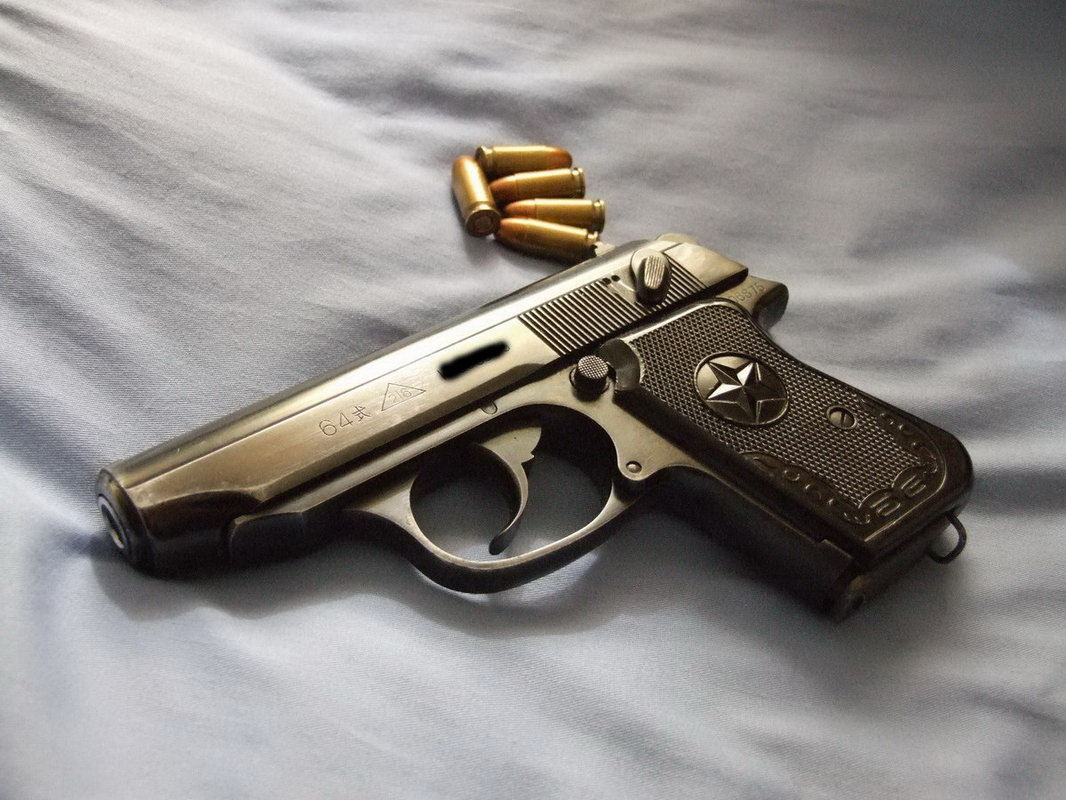

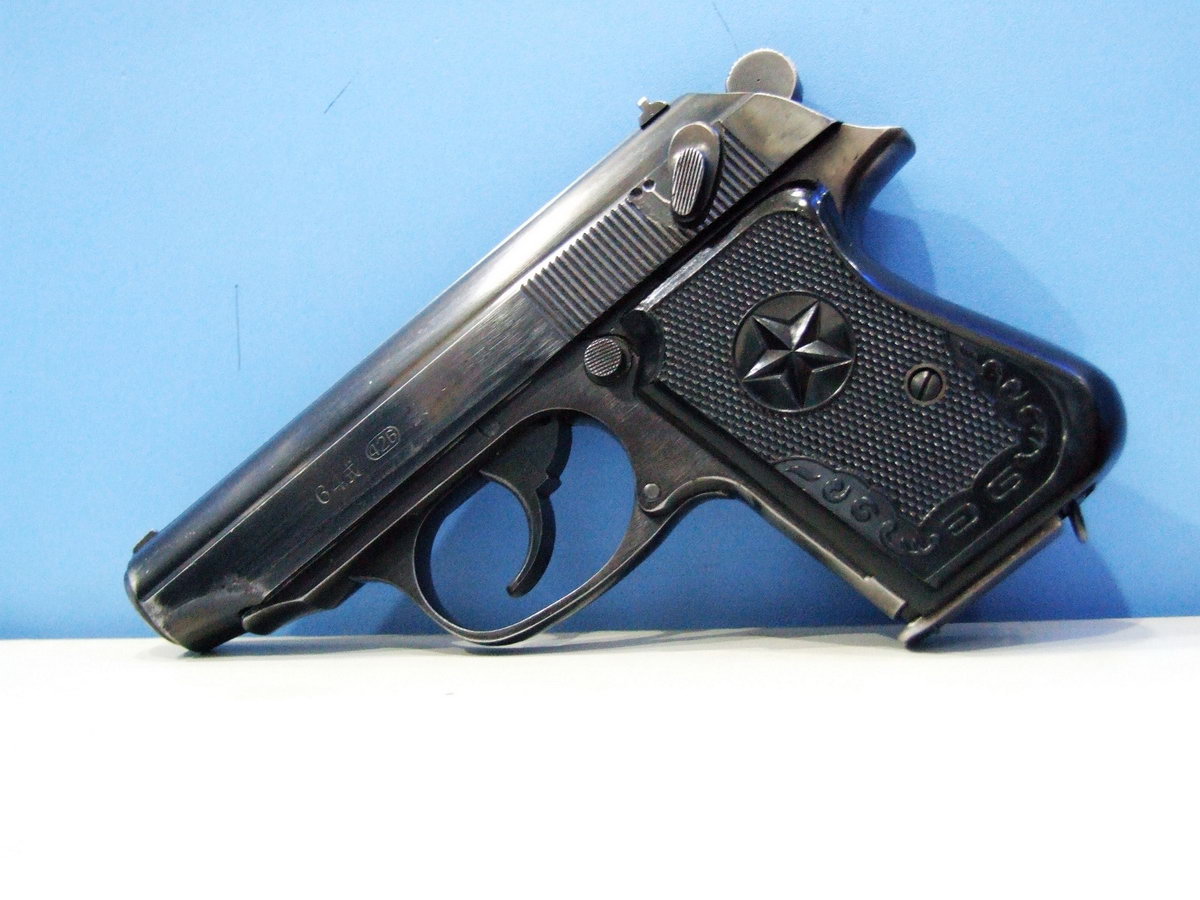

其他64式手枪的“艺术照”


笔者用过的54、64、77式手枪及79式冲锋枪

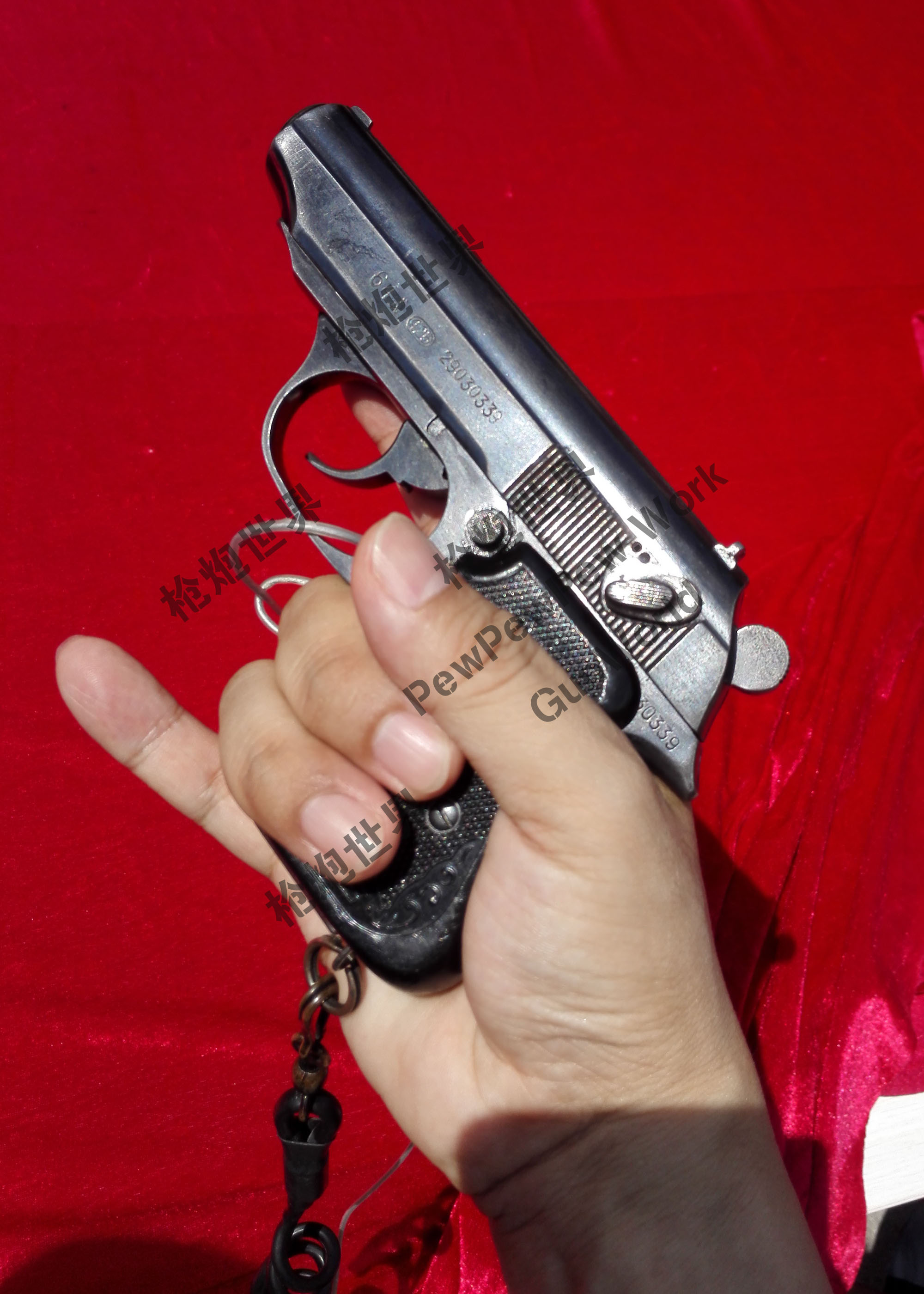

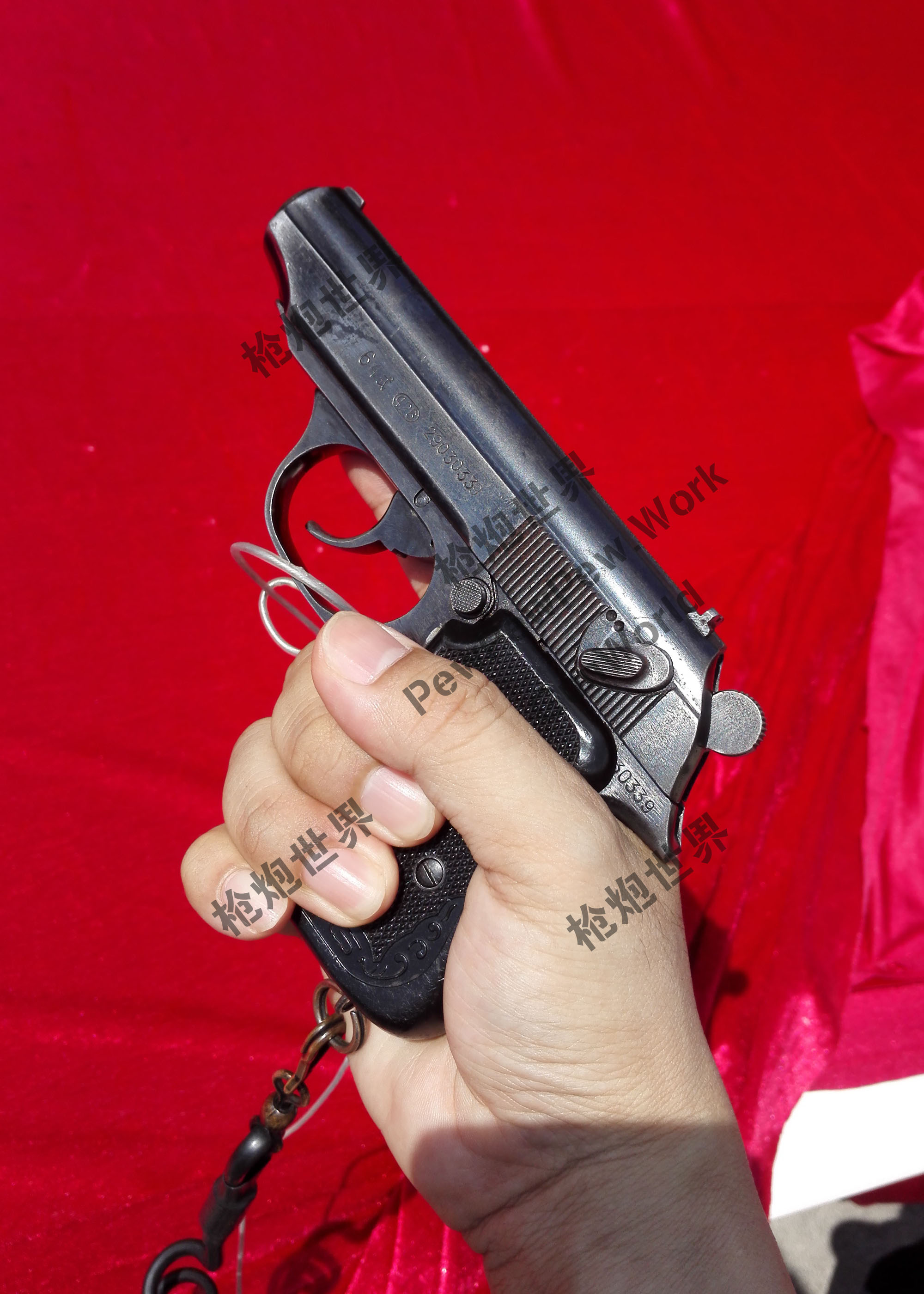

64式的握把对成年人来说确实短了一些,但毕竟设计初衷是作为袖珍手枪


对6岁儿童来说,64式的握把大小倒是合适

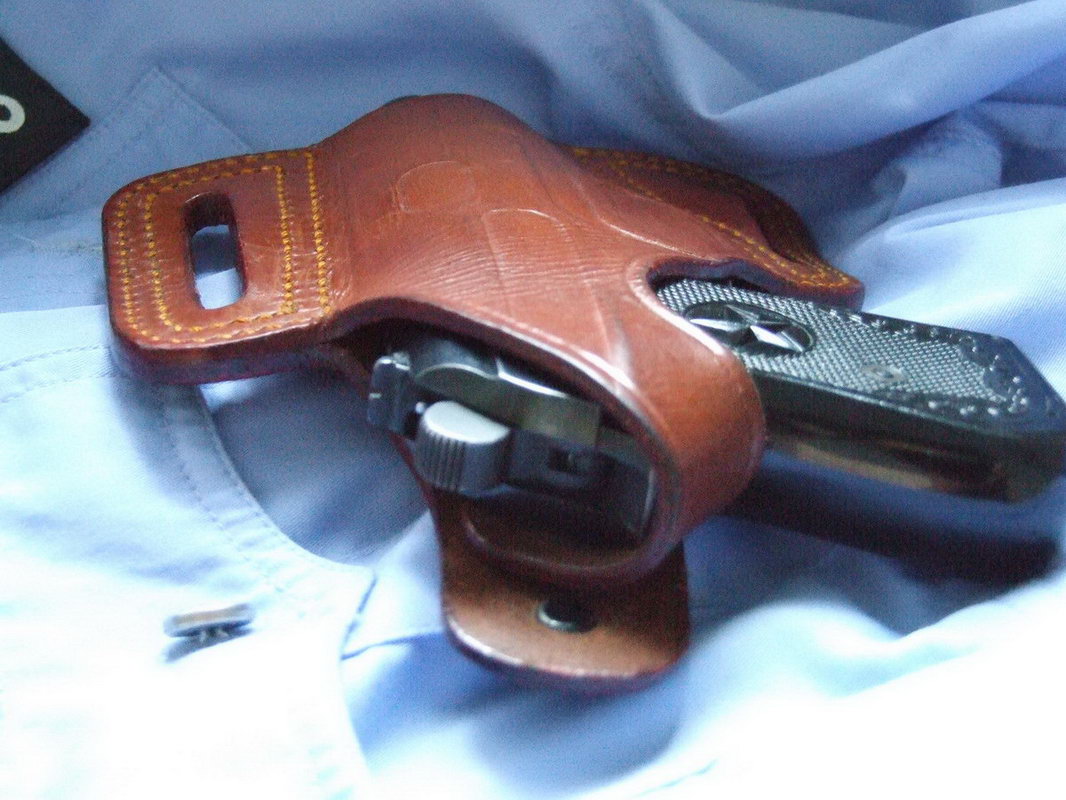

近些年参照国外产品,为64式手枪设计的快拨枪套

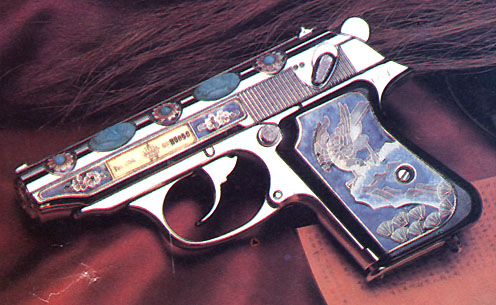

64式手枪的工艺枪

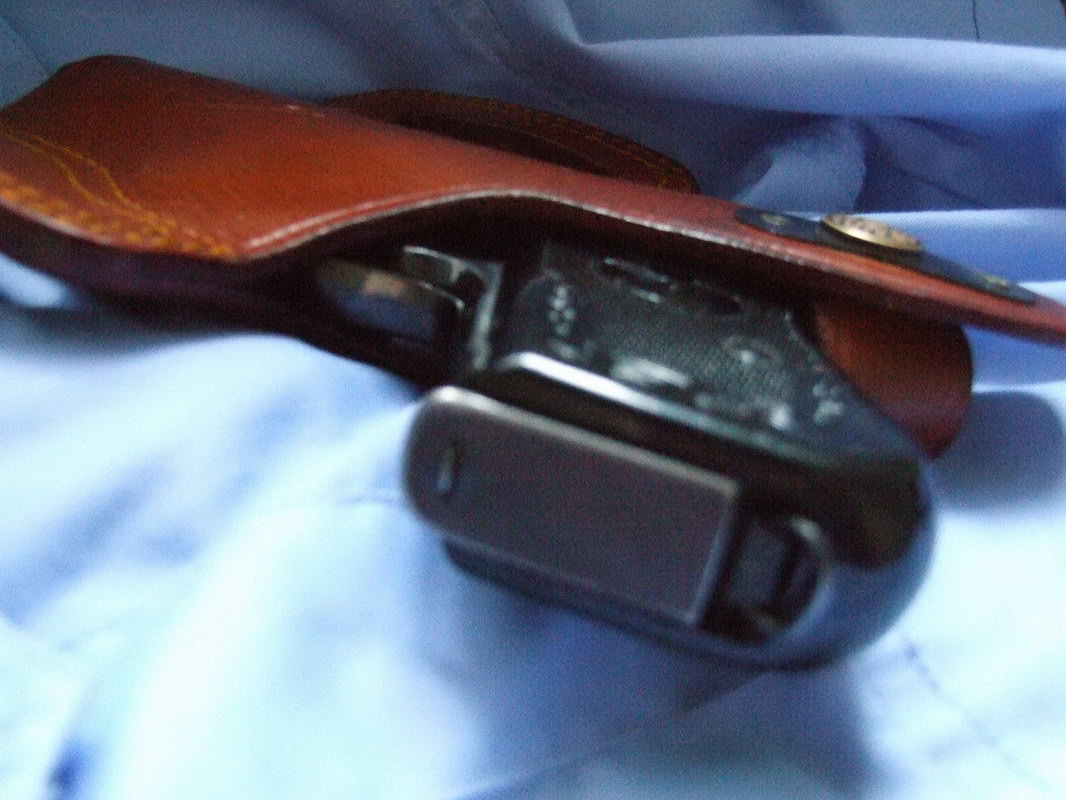

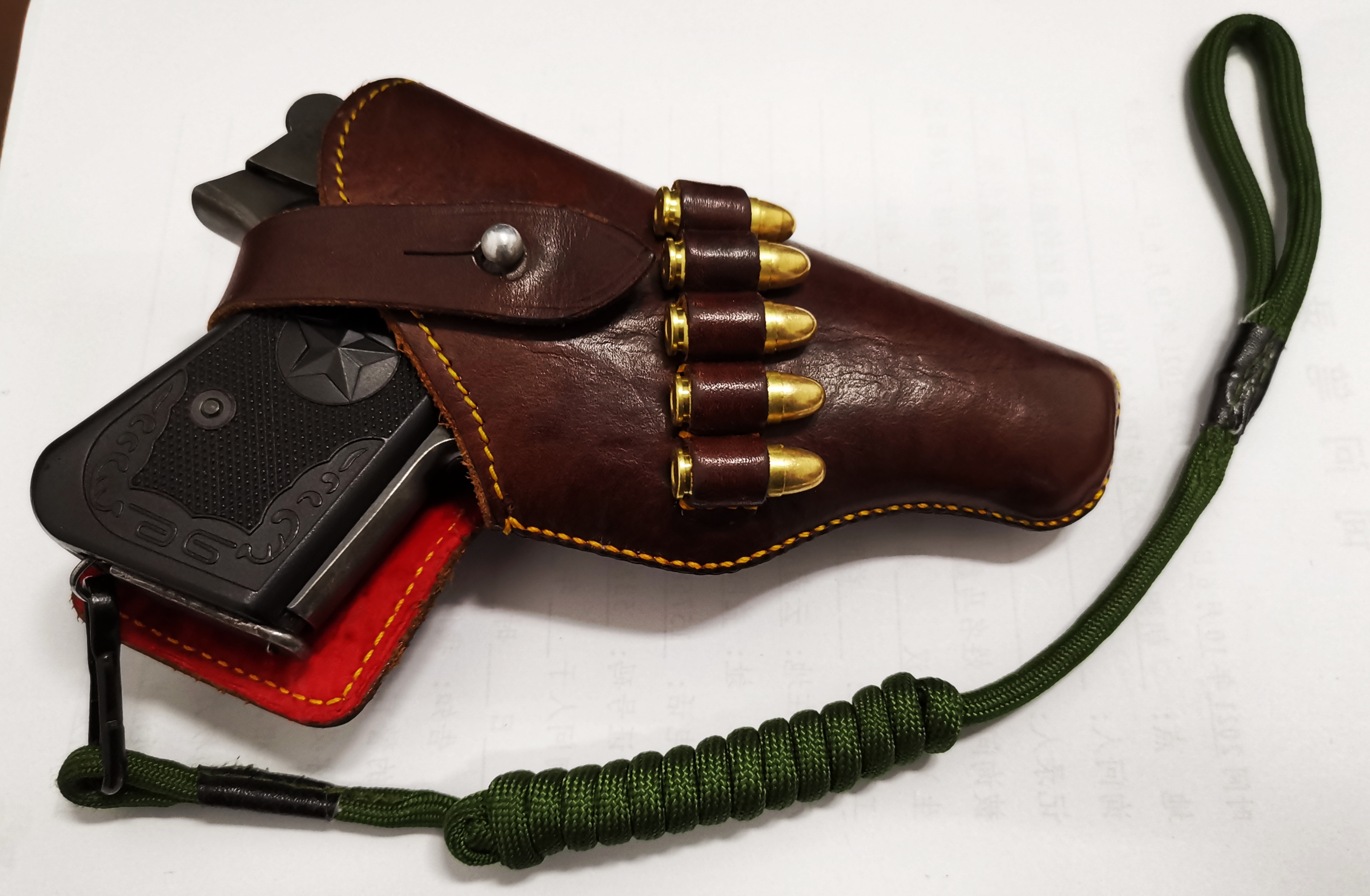

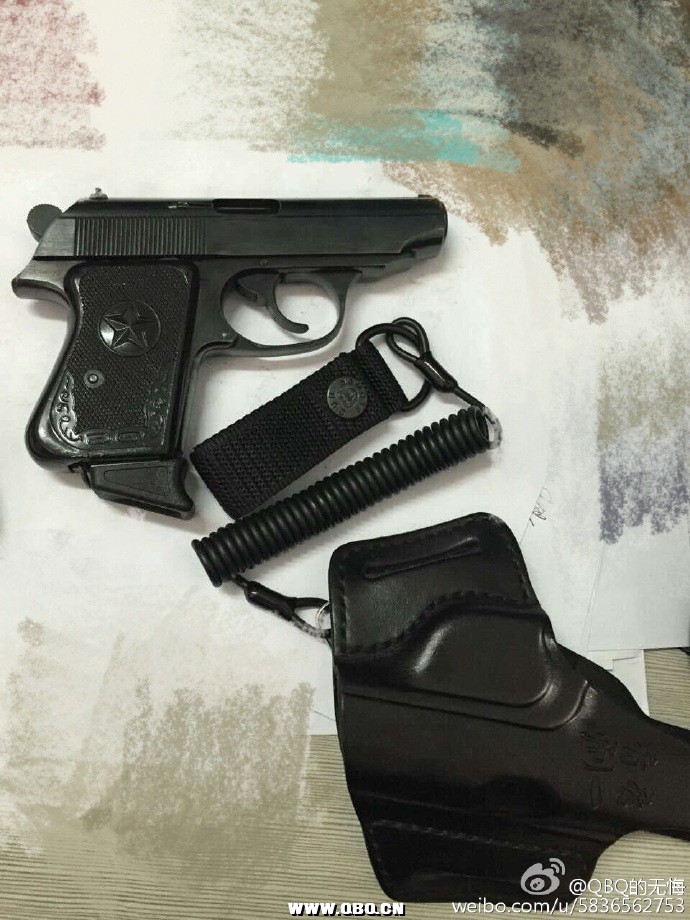

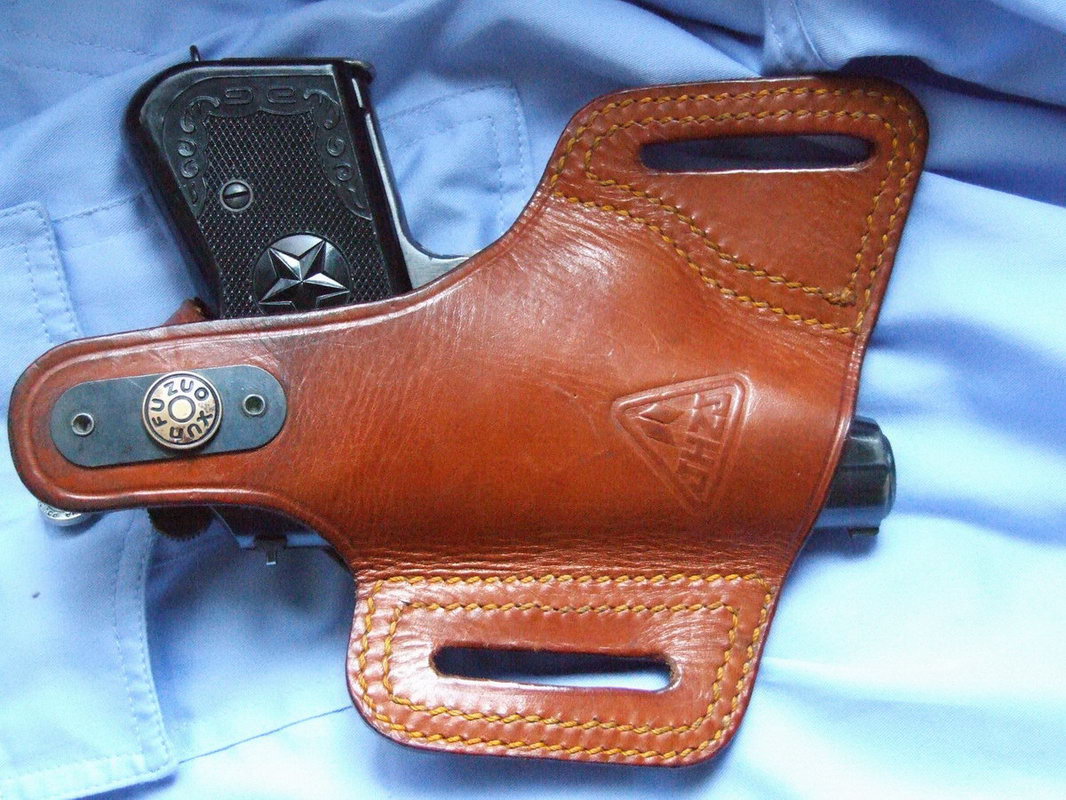

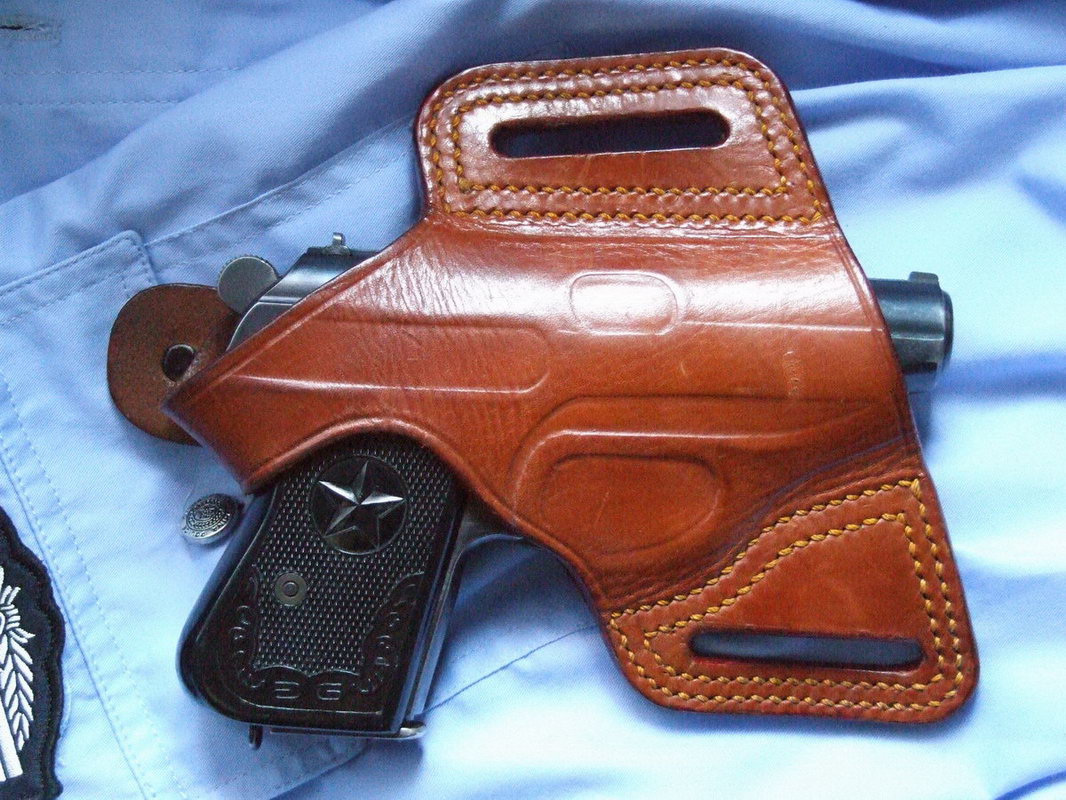

64式的枪套


手持小砸炮,伪装抓捕罪犯中

资料来源:QBQ的无悔投稿,本人略作补充

     《轻兵器》1994年第6期[1964年式7.62mm手枪]黄友宗
