〈〈国产轻武器

NP22/34/56/58系列手枪





口径: 9×19mm Para / .40 S&W / .45 ACP / 7.62mm Type51



NP22系列手枪是由浙江新华机械制造有限公司(国营九七二厂)在SIG Sauer P226手枪基础上进行仿制,同时还有.40口径的NP58、仿SIG P228的9mm口径NP34、仿SIG P220的.45口径NP56等型号。这4型手枪的技术诸元见下表。

  NP22 NP34 NP56 NP58
口径 9mm×19 Para .45 ACP .40 S&W
全枪长 196 mm 180 mm 199 mm 196 mm
全枪高 140 mm 136 mm 142 mm 140 mm
全枪宽 37 mm 37 mm 38 mm 38 mm
枪管长 112 mm 98 mm 112 mm 112 mm
瞄准基线长 160 mm 143 mm 163 mm 160 mm
空枪重(不含弹匣) 780 g 730 g 820 g 780 g
弹匣空重 95 g 85 g 100 g 95 g
扳机力 双动 60~75 N 60~75 N 60~75 N 60~75 N
单动 20~30 N 20~30 N 20~30 N 20~30 N
弹匣容量 15,10 rds 13,10 rds 7 11

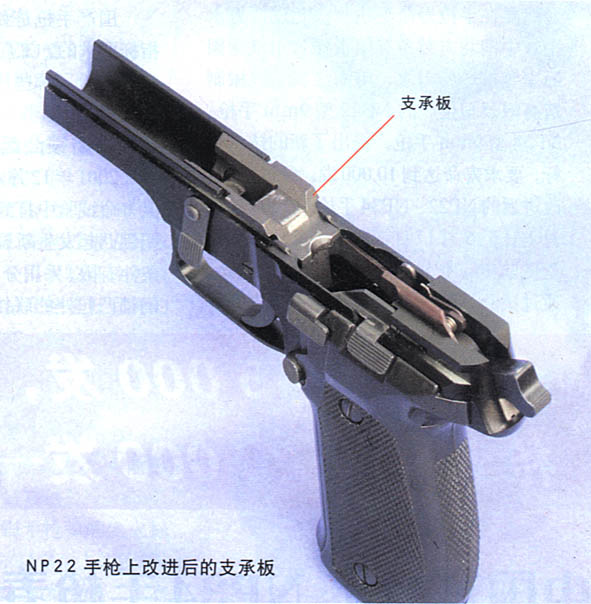

NP22系列手枪主要用于出口。最初NP22手枪的全枪寿命比国外原型手枪要低得多,主要的问题与材料技术有关。但作为一件以出口为主要目的的武器,如果不提高全枪寿命,只凭价格便宜是很难以与国外同类产品市场竞争。最初的NP22手枪的铝质套筒座在打到6000~7000发时,导轨槽就极易出现裂纹。为了解决这个问题,就把原套筒座导轨后段的承受力位置改为一个独立的钢件制造的支承板。经此改进后的手枪在工厂进行15,000发寿命试验后,套筒座及支承板完好无损。在中国轻武器外贸定型试验定点靶场进行的全面性能鉴定试验中,NP22、NP34各2支枪进行15,000发的综合寿命试验及NP22、NP34各1支枪进行枪管20,000发的超寿命试验中,均未发生套筒座导轨出现裂纹的情况。

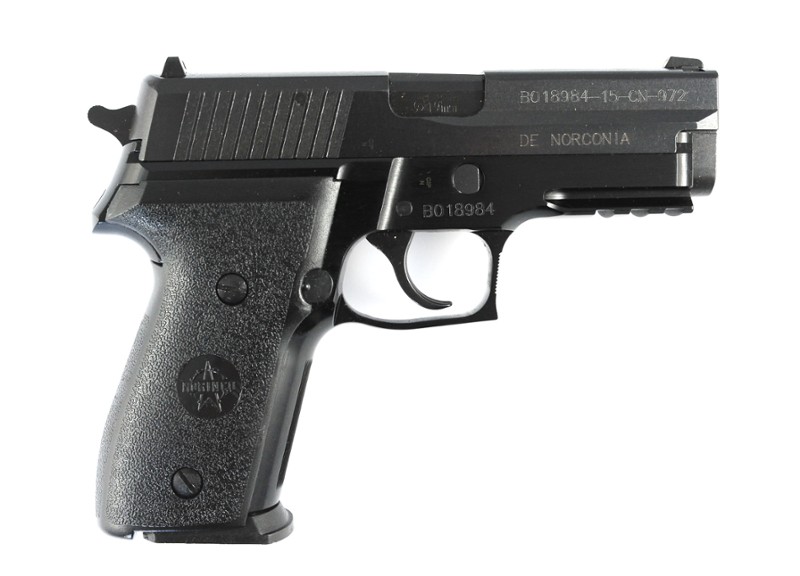

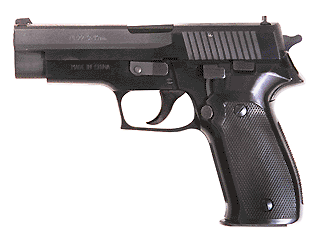

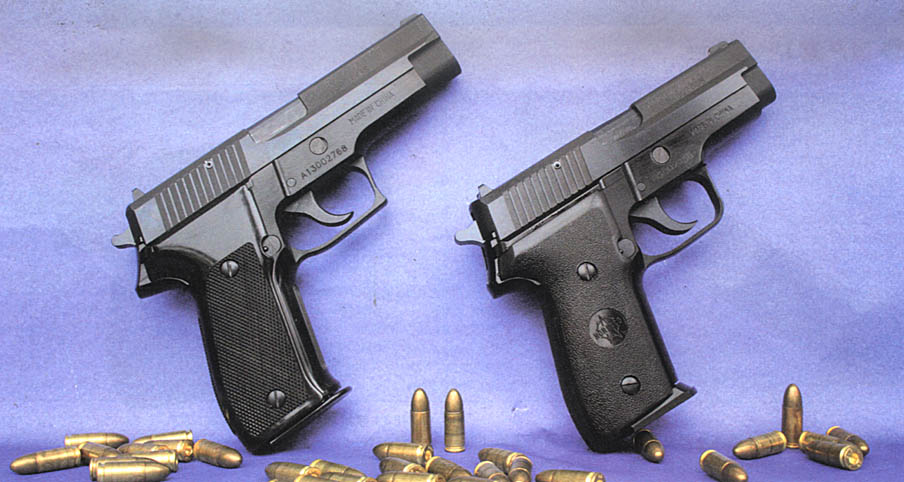

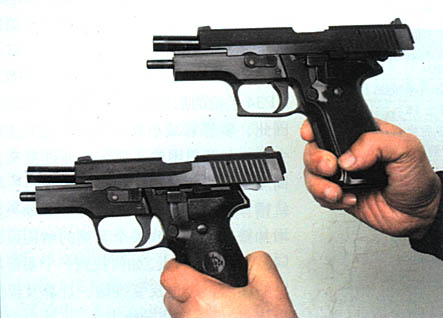

早期没有加工皮卡汀尼导轨的NP22(左)和NP34(右)

另外,上表中的空枪重为早期型号的重量。近年推出的NP22系列均加工了皮卡汀尼导轨,因此枪重增加了约10克左右,例如一把NP22不含弹匣的空枪重大约在790克左右(如果空弹匣重量不变的话)。另外又为瞄准具加装了氚光点,为有特殊需要的用户提供了加长型弹匣。从厂家提供的产品图册中还发现,某些型号的扳机力似乎也作了减轻的调整,根据厂家的宣传图册,我汇总成以下的一张新表,通过两个表对比可以看出新出品的NP22系列与旧产品在技术诸元上的轻微变化。

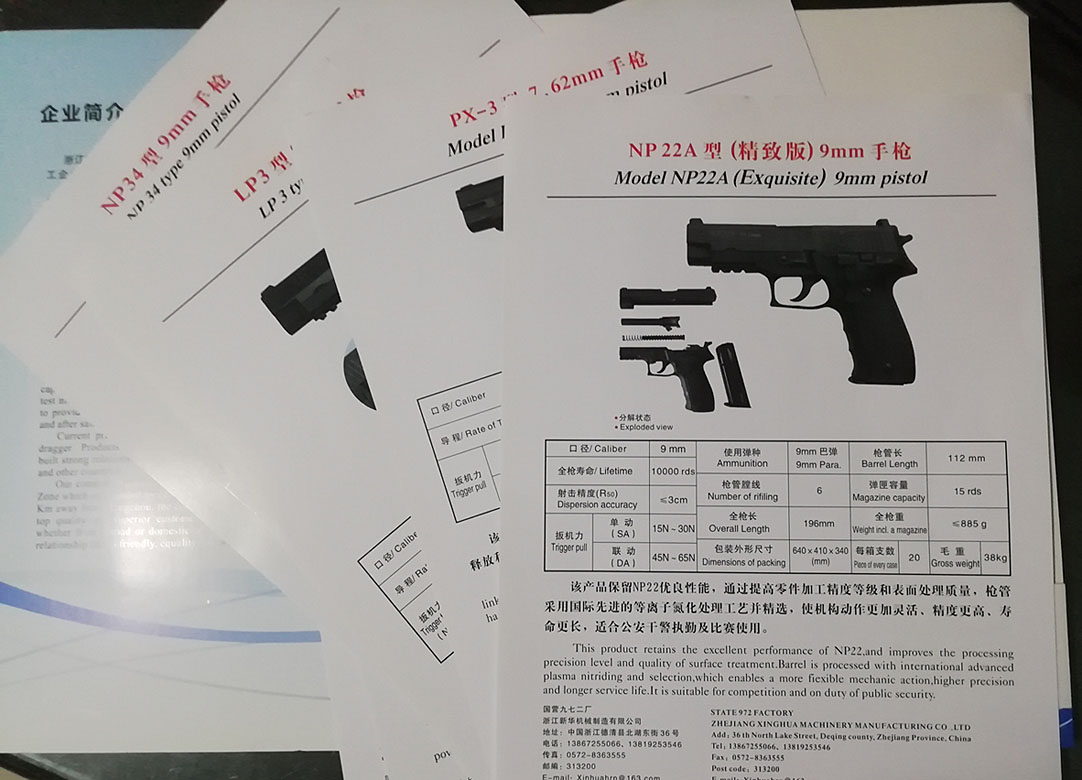

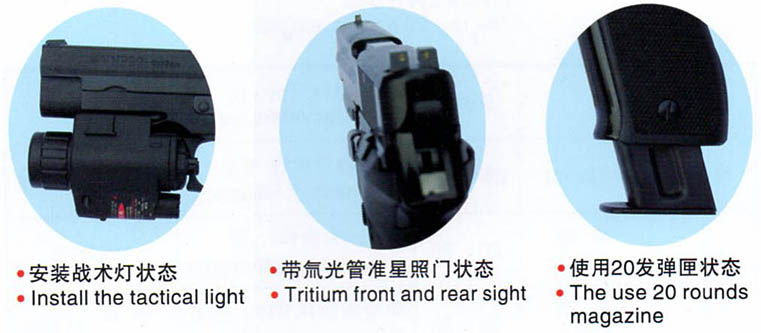

厂家的宣传资料

  NP22 NP22A精致版 NP34 NP58
口径 9mm×19 Para .40 S&W
全枪长 196 mm 196 mm 180 mm 196 mm
枪管长 112 mm 112 mm 98 mm 112 mm
射击精度(R50 ≤ 4 cm ≤ 3 cm 没提供参考
空枪重(不含弹匣) ≤ 885 g ≤ 885 g ≤ 830 g ≤ 780 g
扳机力 双动 45~65 N 45~65 N 60~75 N 60~75 N
单动 15~30 N 15~30 N 20~30 N 20~30 N
弹匣容量 15,20 rds 15,20 rds 13,20 rds 15,17 rds

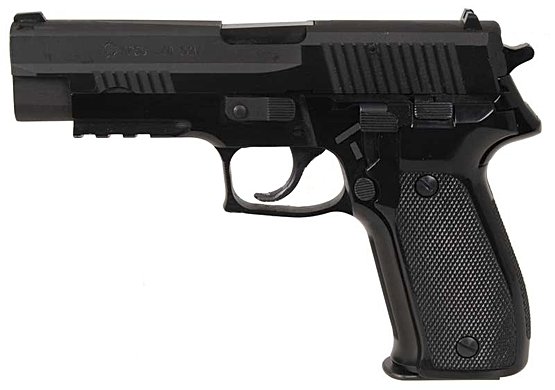

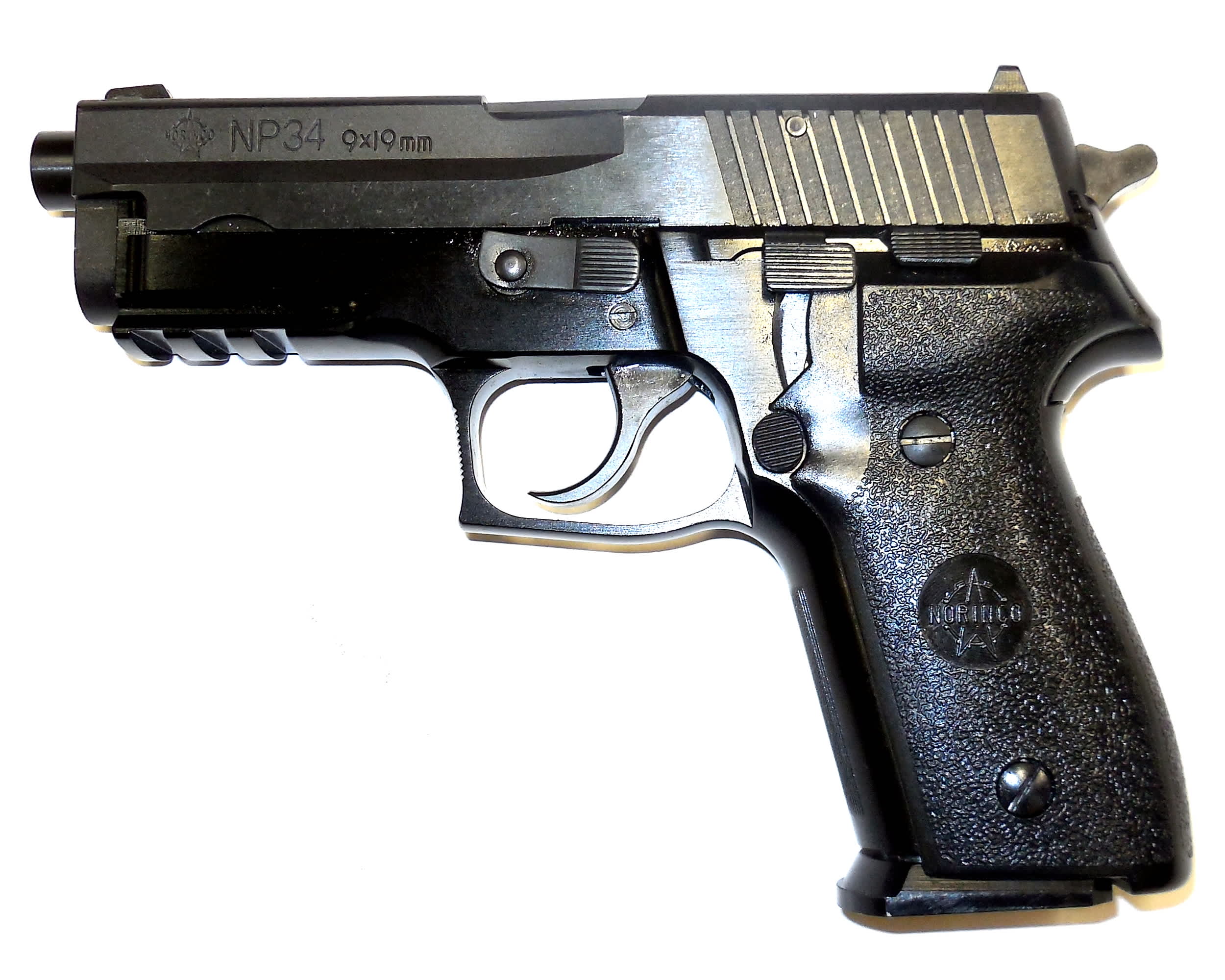

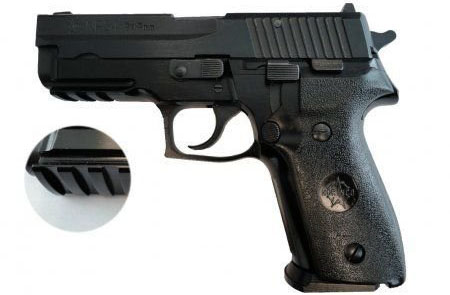

有导轨的NP34

在新的产品宣传资料中还发现,NP22有一种新的型号称为NP22A精致版(Exquisite)。对于精致版(Exquisite)的叫法,在厂家的宣传图资料中称NP22A提高了零件加工精度等级和表面处理质量,枪管采用等离子氮化处理工艺。其实这个精致版是在内地版本NP22的基础上把表面做得更精美。而内地版本的NP22手枪的改进是基于2015年“扩大队伍试用”的,根据基层人员反馈的意见作了改进,其改进的目的是为国内公安干警提供一种与QSZ92式9mm手枪同等的武器。NP22内地版本的改进主要有以下几点@四联高机提供)

  1. 增加握把指槽,控枪稳定性提高;

  2. 套筒分解旋版的外形作了更改,分解时更加好操作;

  3. 扳机护圈适当前移,冬天佩戴手套时的空间较为宽裕;

  4. 握把厚度变窄,缩短了扳机与虎口弯位的距离,更加适配国人手型(官方宣传资料说“大幅提高了亚太地区等小手型用户群众的人机功效”);

  5. 空仓挂机柄尺寸和角度做了修改,同时握把片与其配合的地方也做了模具修改,意外空挂机率大大降低。

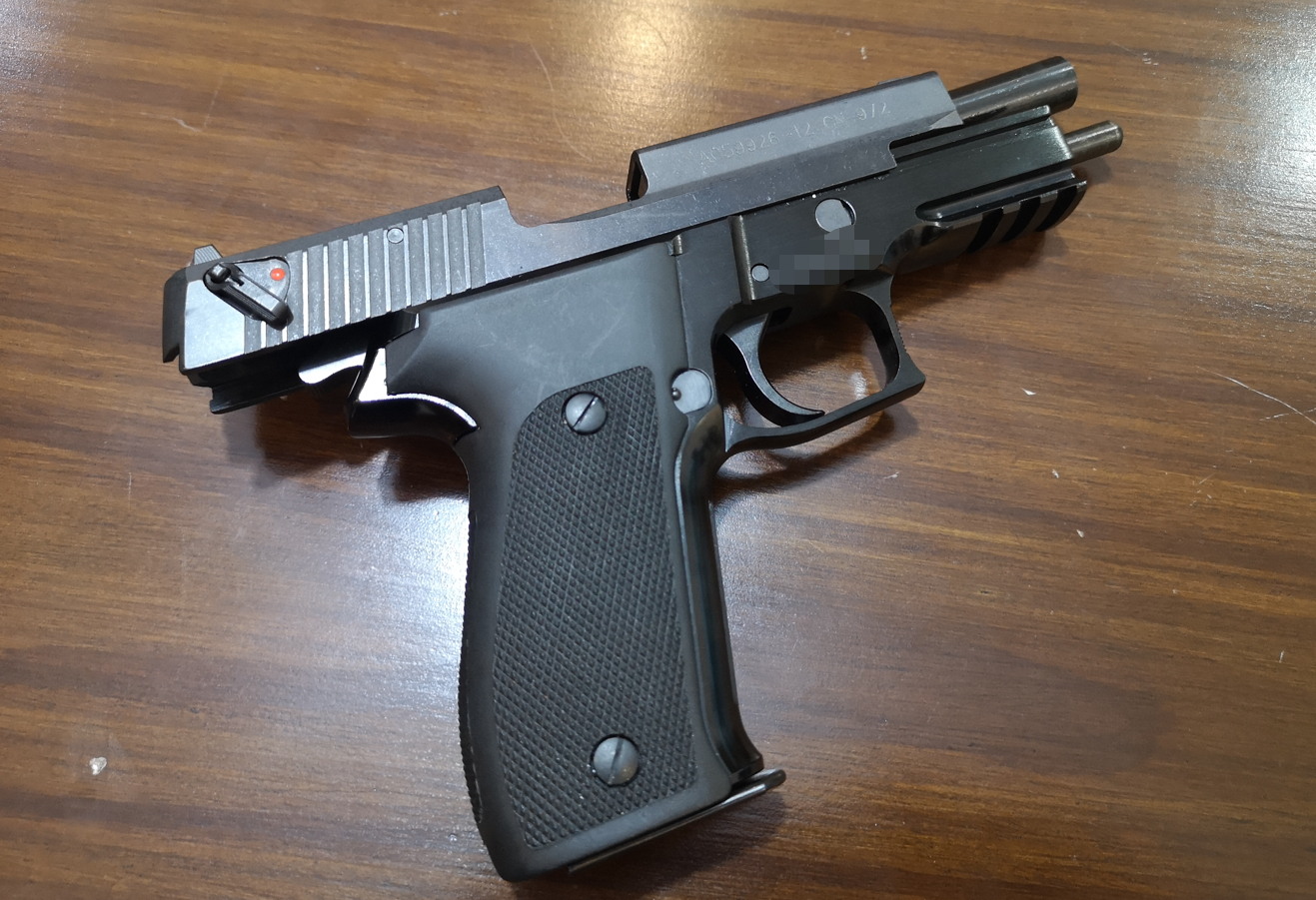

国内曾有单位在挑选特殊用途枪支对NP22A手枪进行考察时,用同一支枪连续不断射击了640发九四一厂生产的派拉贝鲁姆弹,期间未出现一次任何武器故障和弹药不发火现象。并发现该枪的枪口跳动幅度略低于92G,而且更换弹匣也更方便,因此战斗射速更快。但缺点是NP22A的空仓挂机卡笋过于灵敏,卡笋位置正好在拇指受力位置,容易导致握枪时误压空仓挂机卡笋,导致空仓时不挂机。另外NP22A的握把尺寸也比92G要稍为粗一点点。

至于精致版(Exquisite)的叫法,是在厂家的宣传图资料中称NP22A提高了零件加工精度等级和表面处理质量,枪管采用等离子氮化处理工艺。因此在枪型名称中加了一个括号。

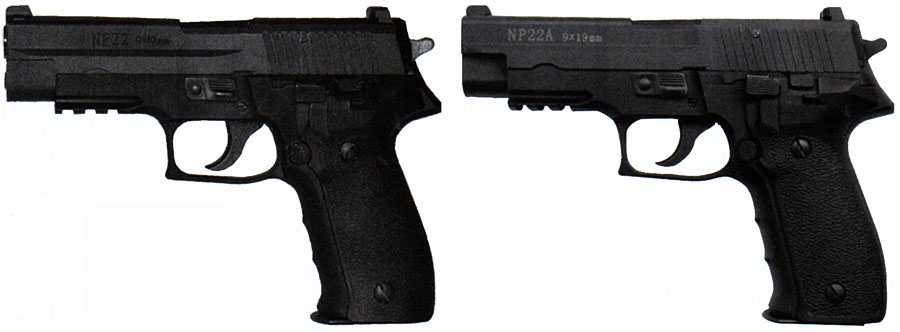

如果不看枪型铭文,NP22内地版本(左)与NP22A精致版(右)在外观上难以能看出区别来,比如握把变窄就难以凭肉眼识别,而且这两张图片扫描自厂家宣传册 ,印刷质量本就不高,所以扫描后噪点太多处理不了,看不出哪里精致了


NP22系列的使用说明书封面


NP22的零部件爆炸图,可以看出与P226基本没有区别

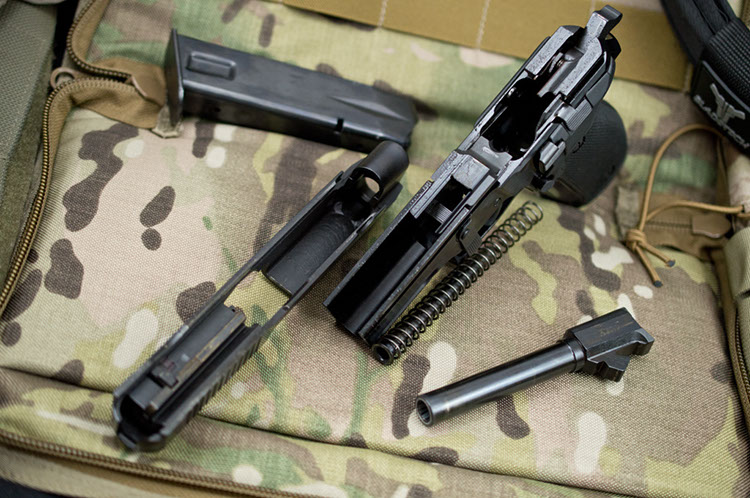

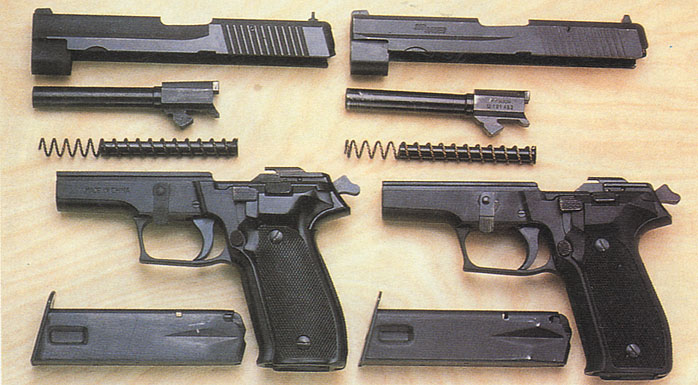

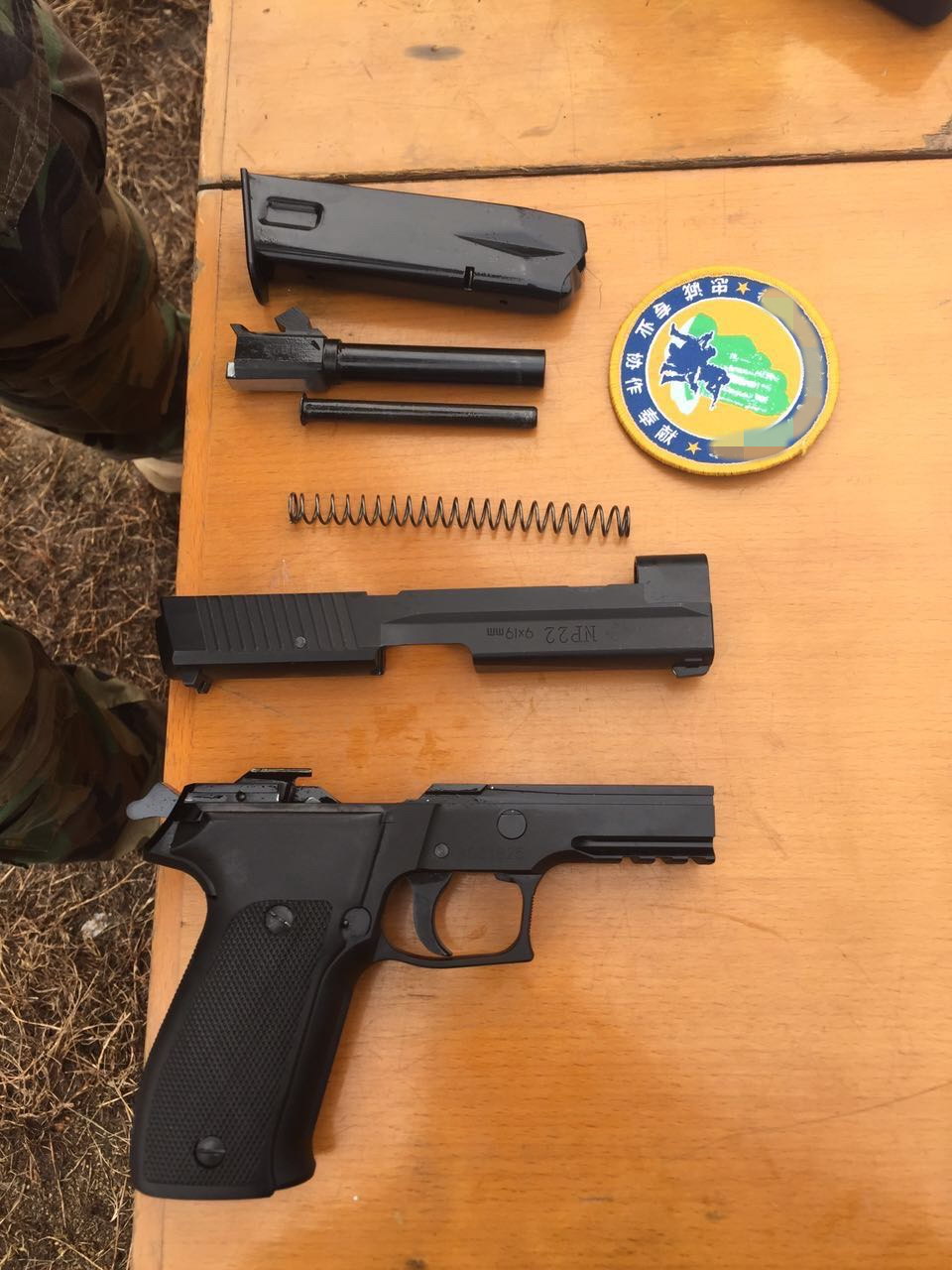

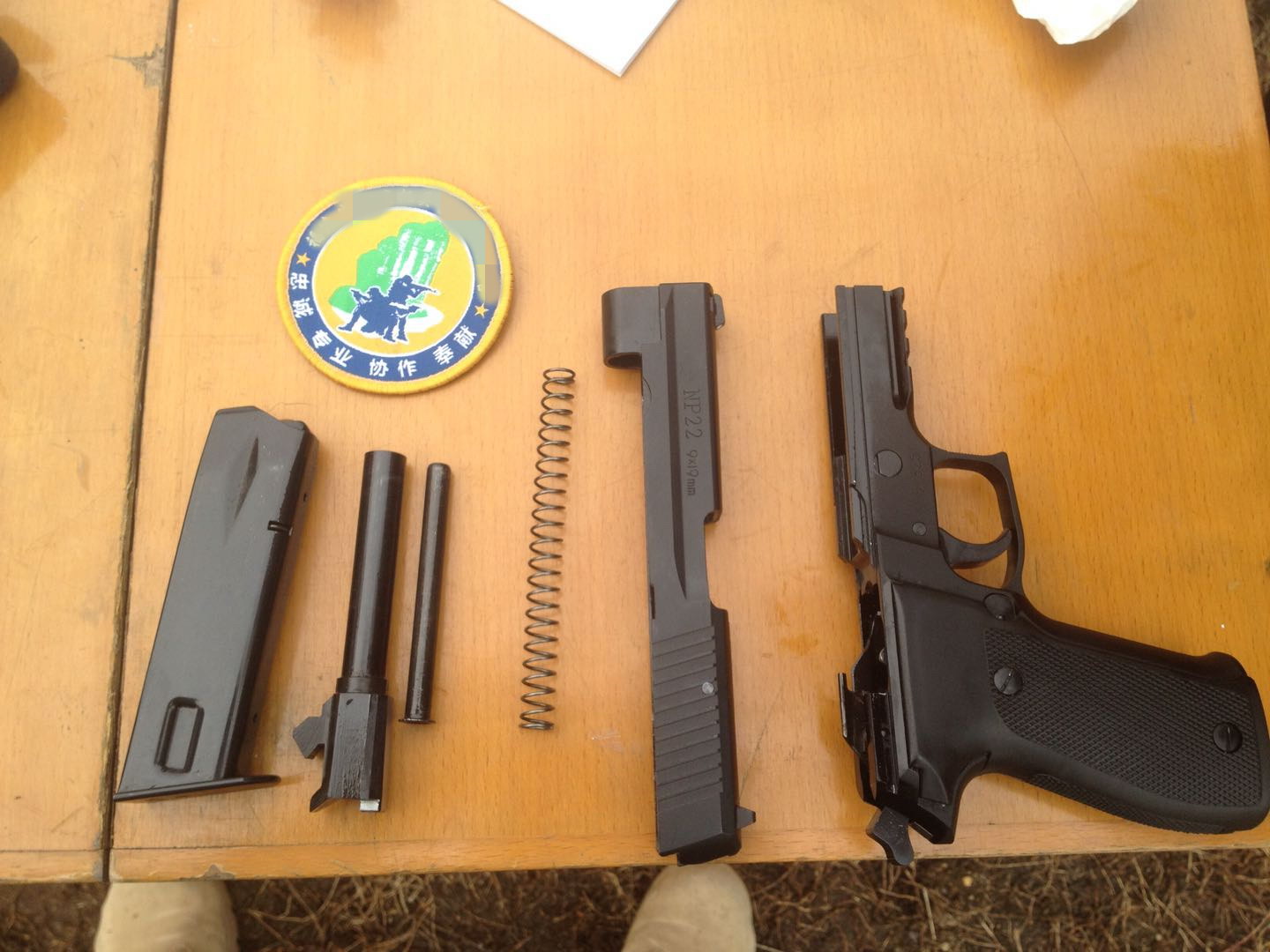

分解后的NP22

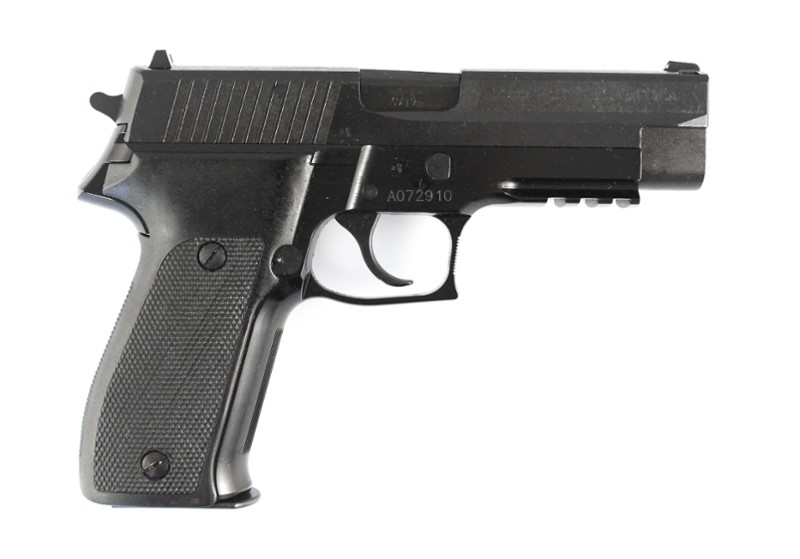

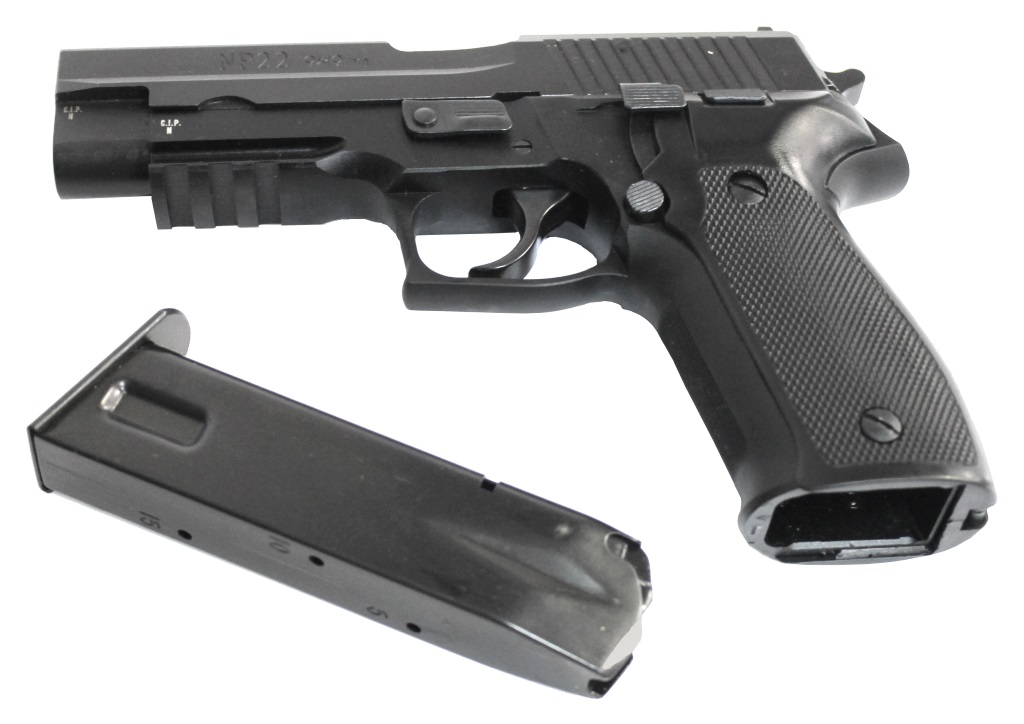

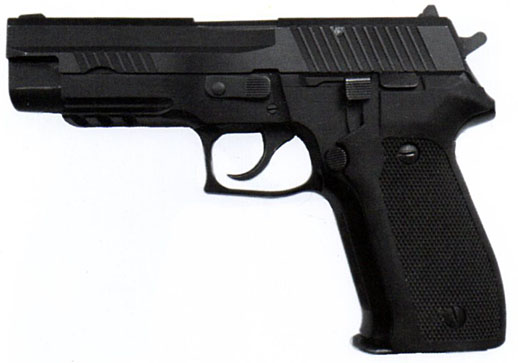

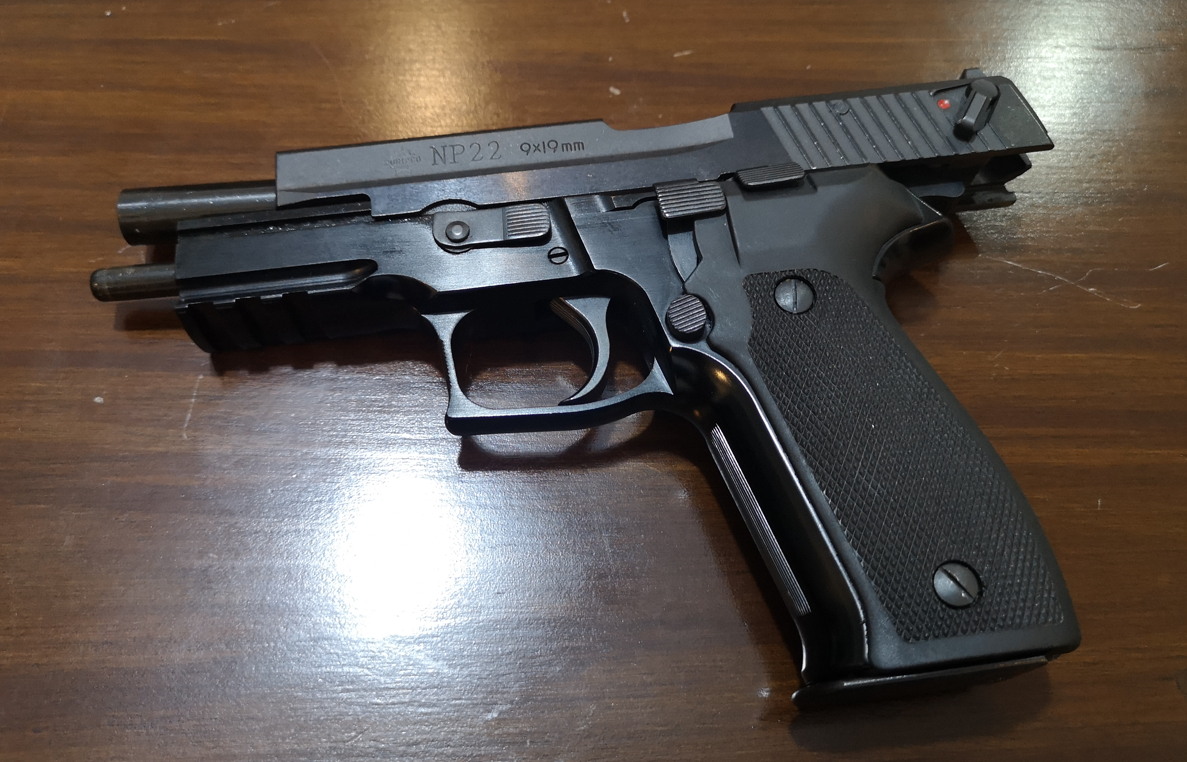

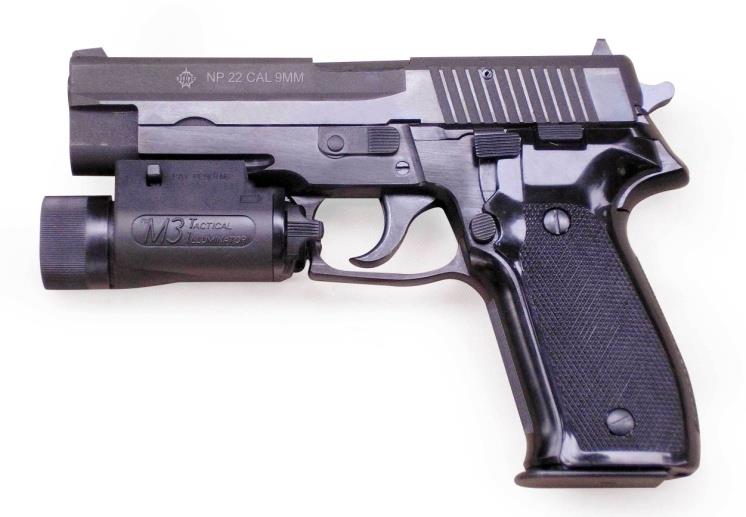

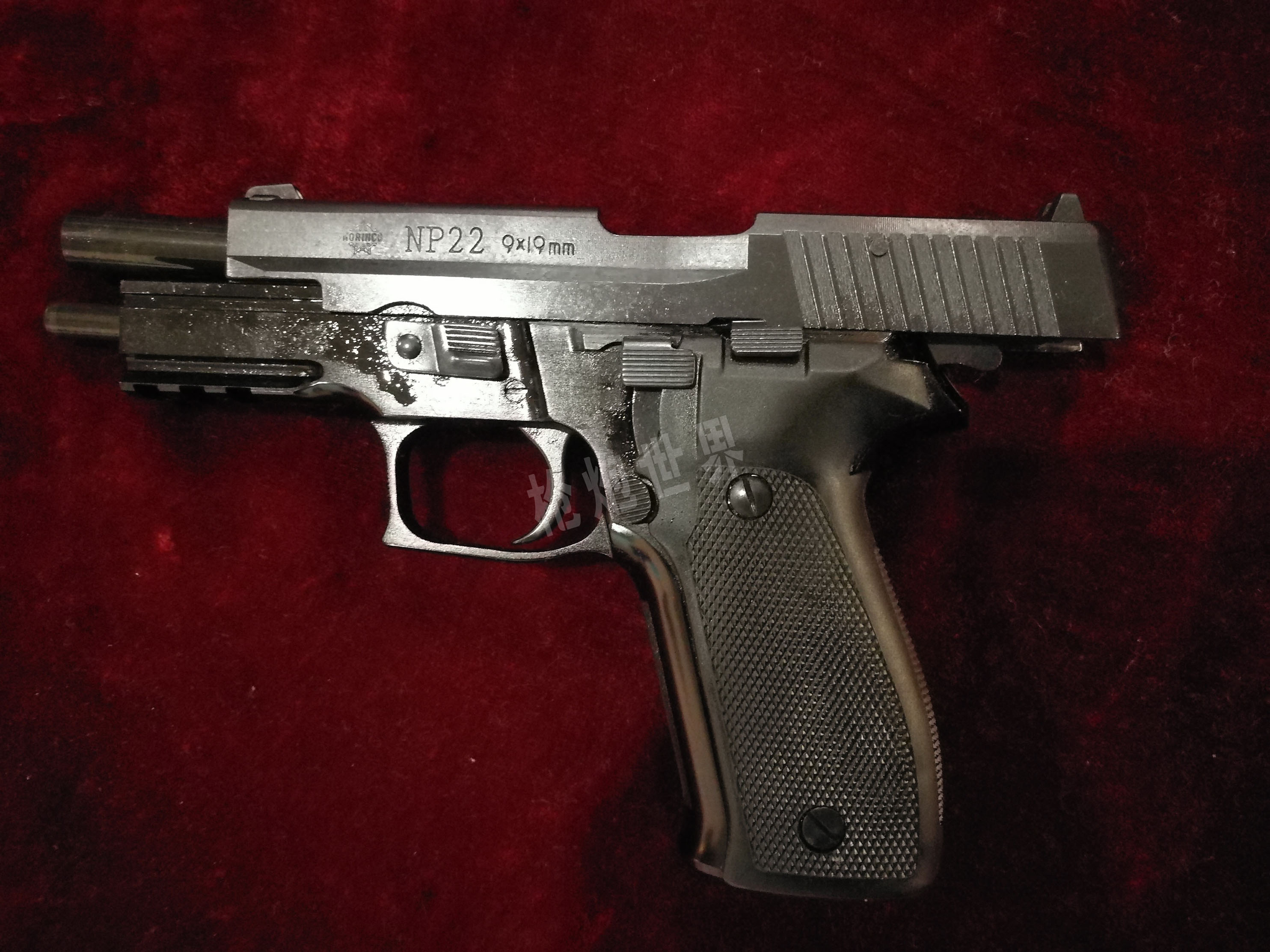

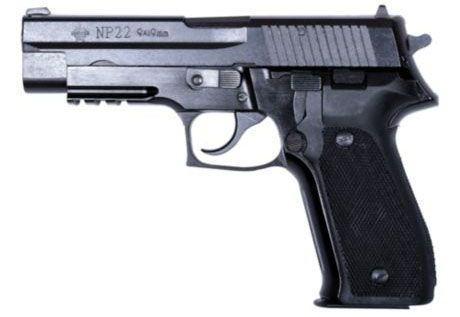

有导轨的NP22

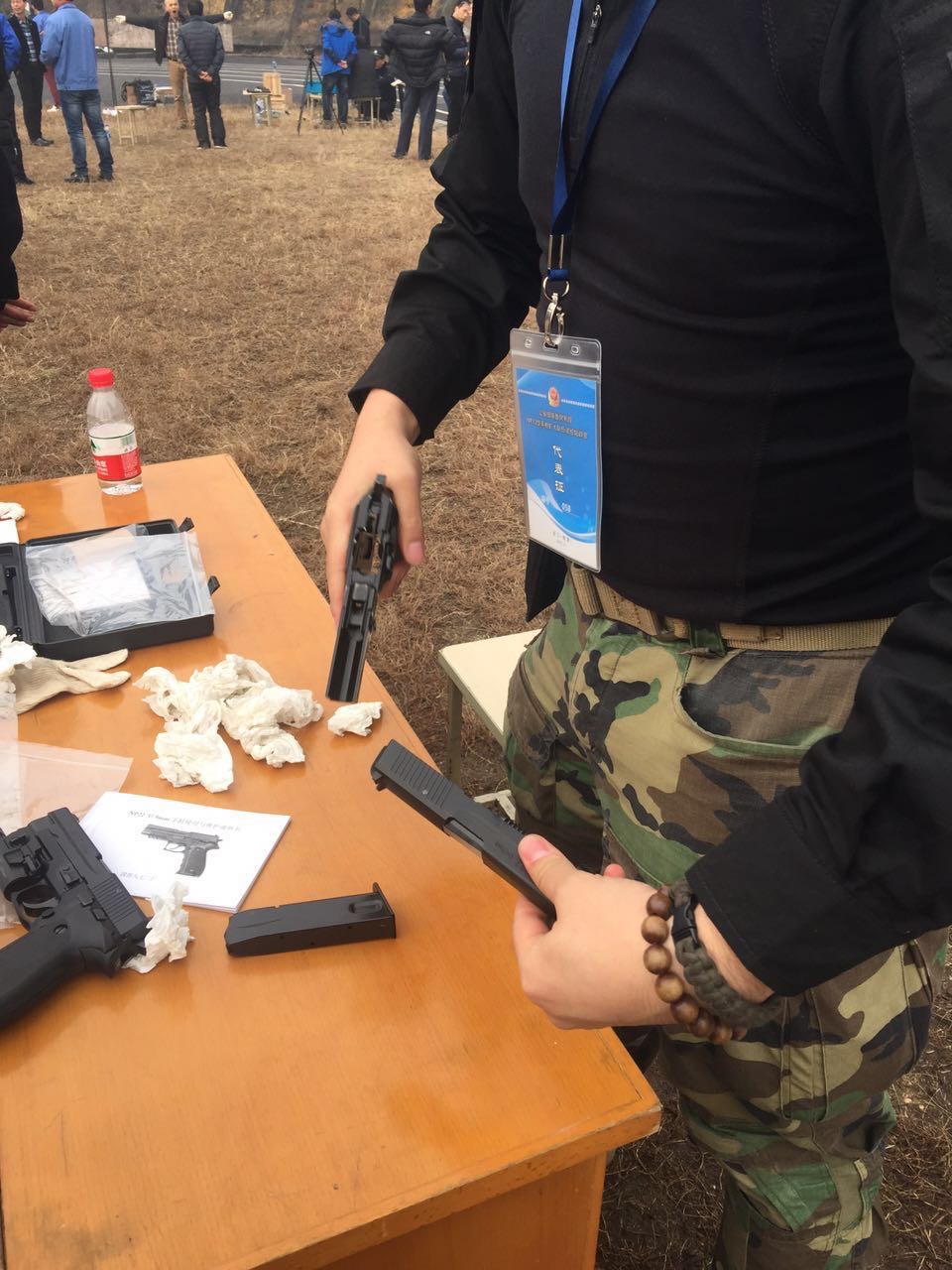

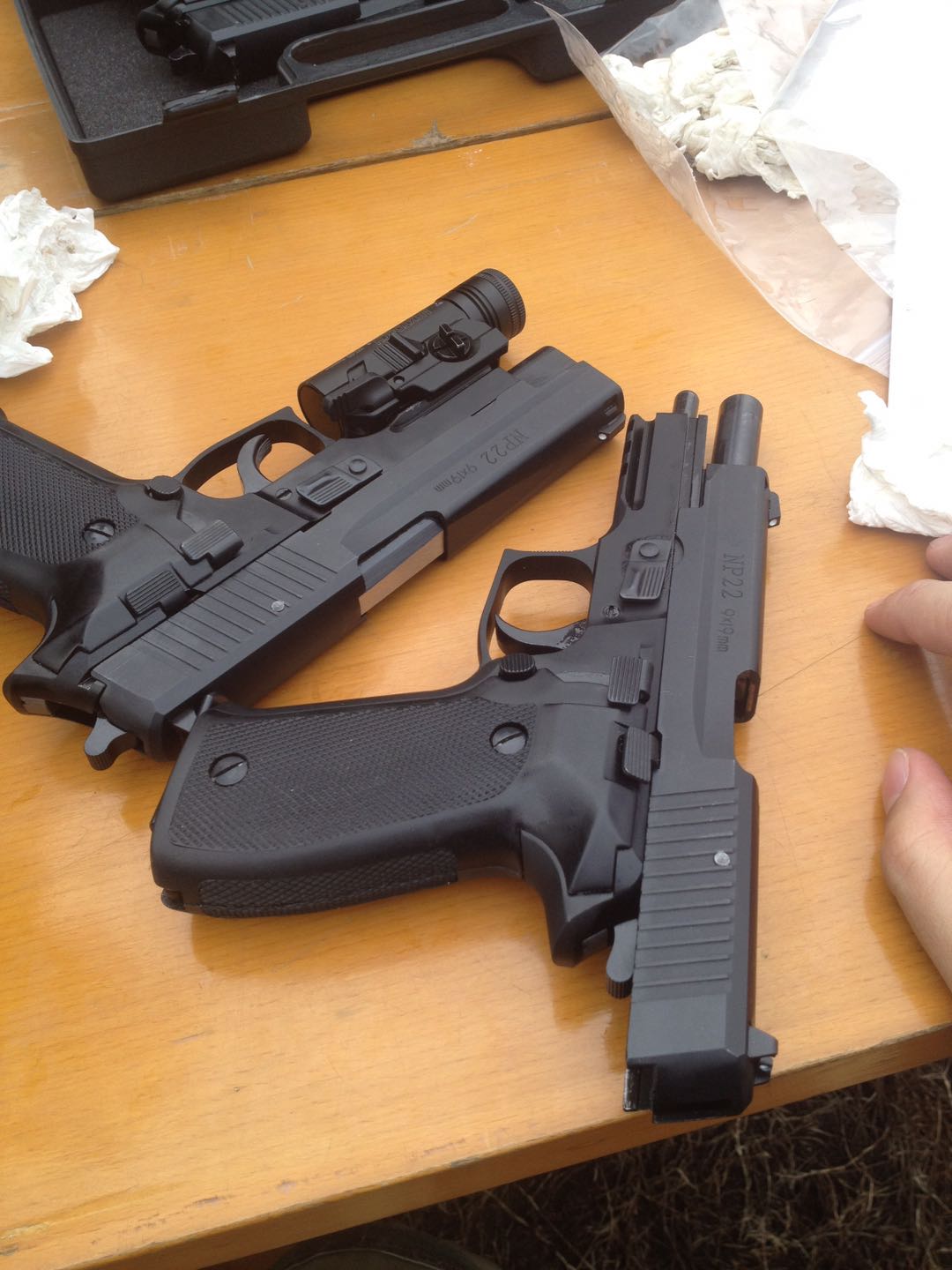

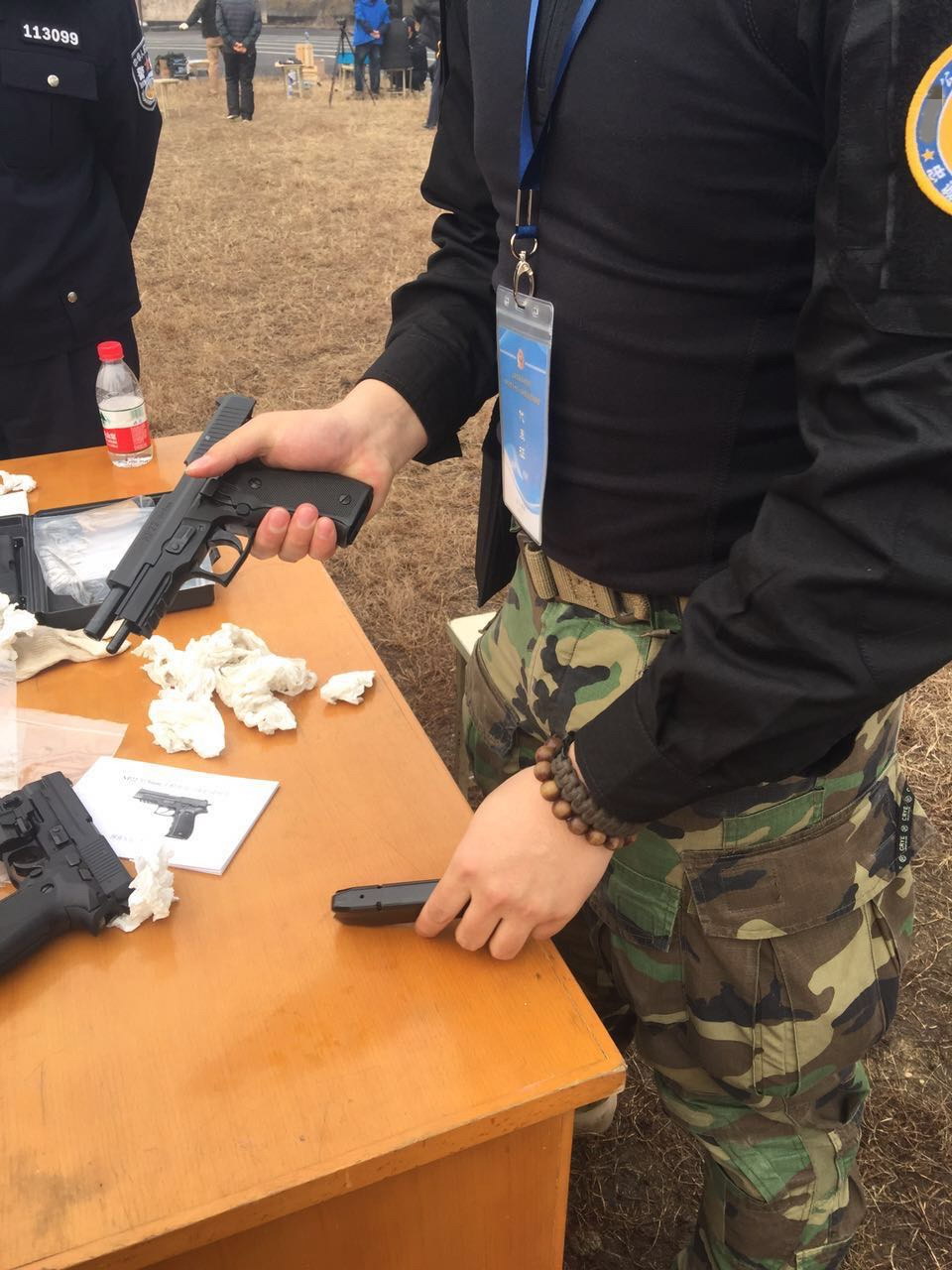

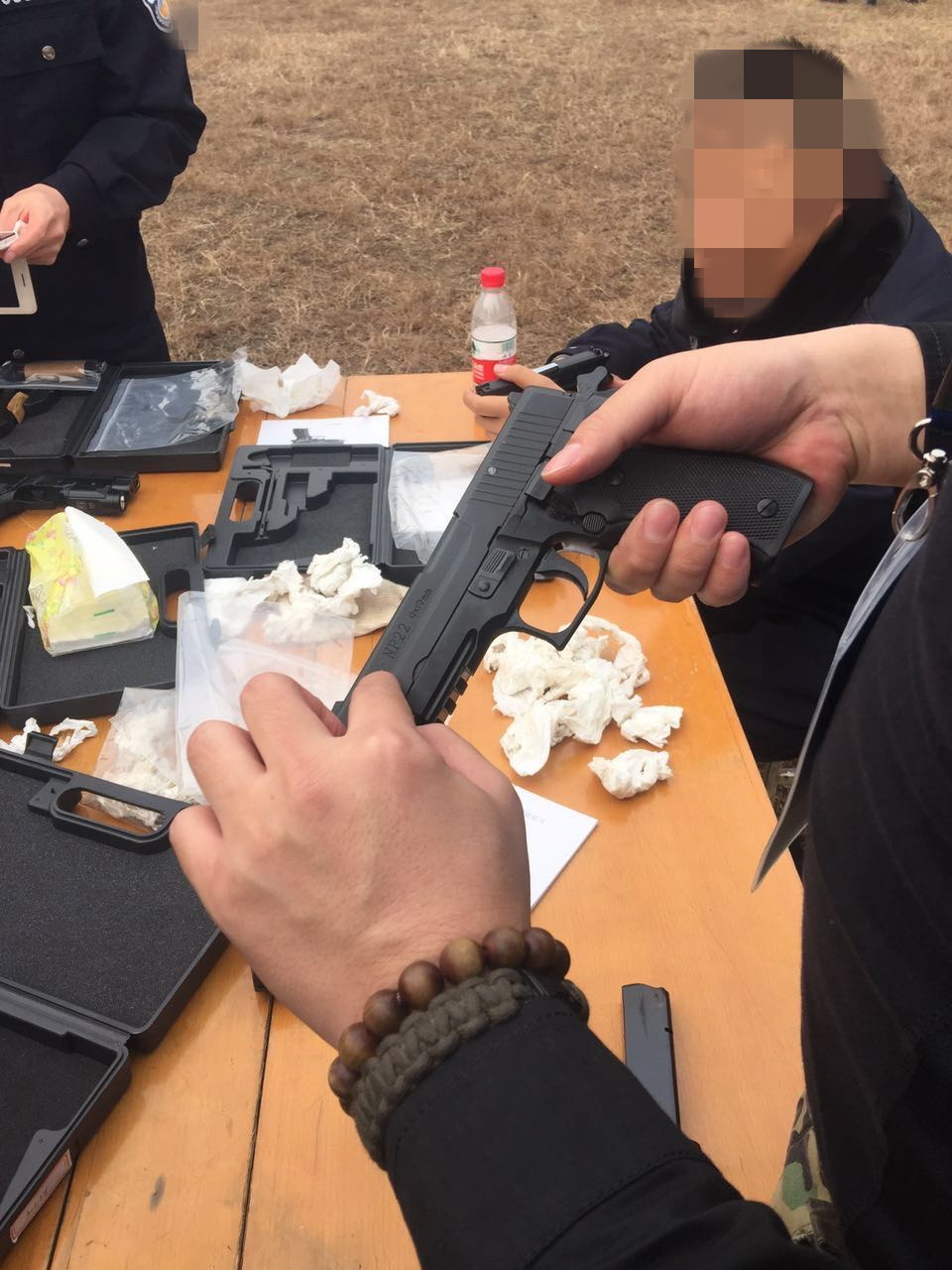

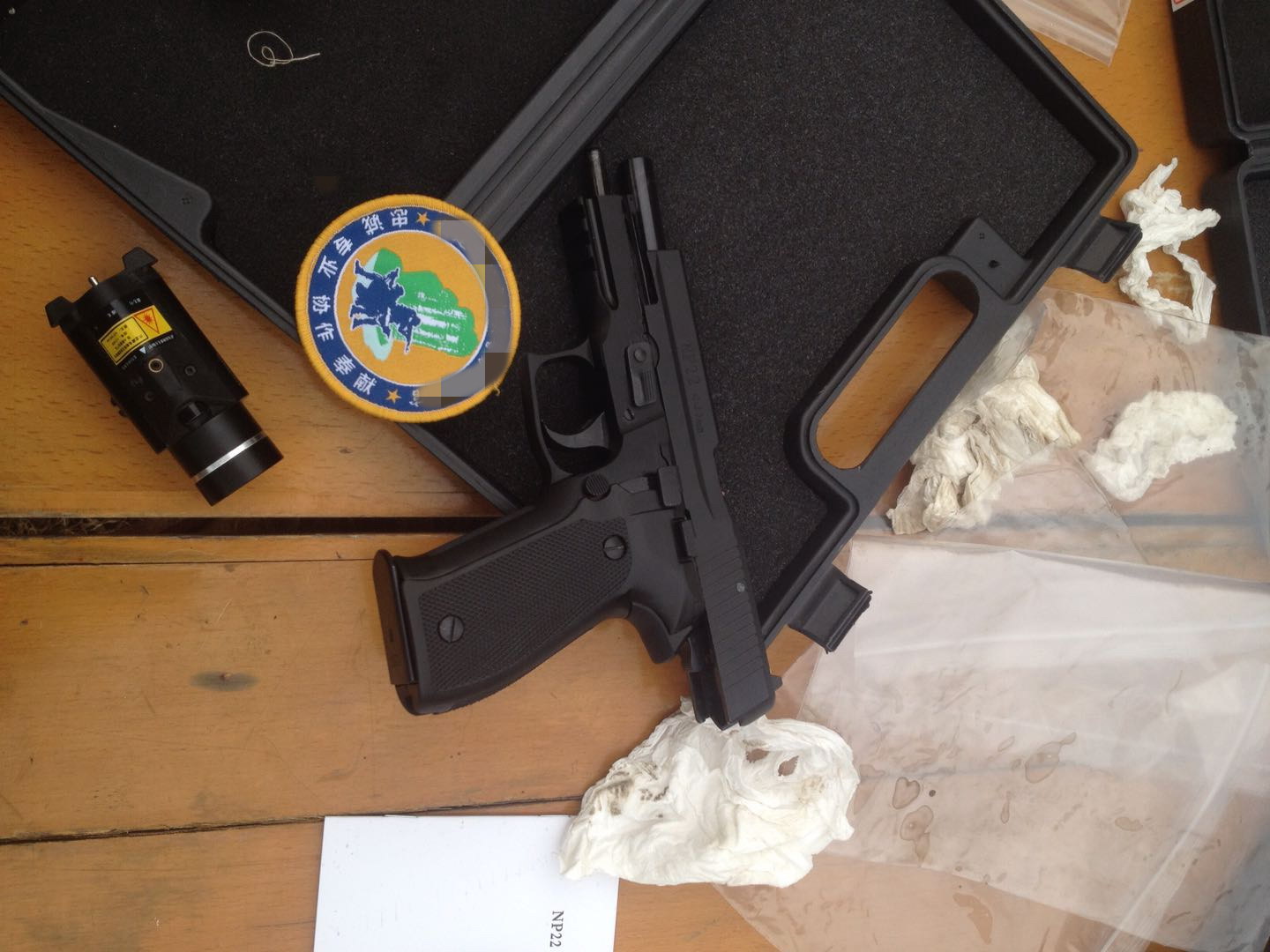

2015年扩大队伍试用时的NP22,与出口版本没有不同(@四联高机提供)

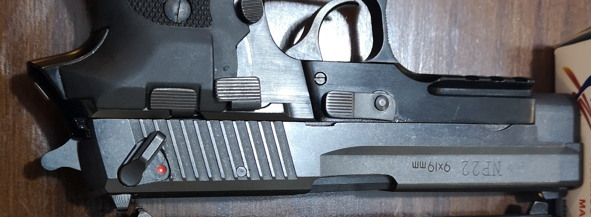

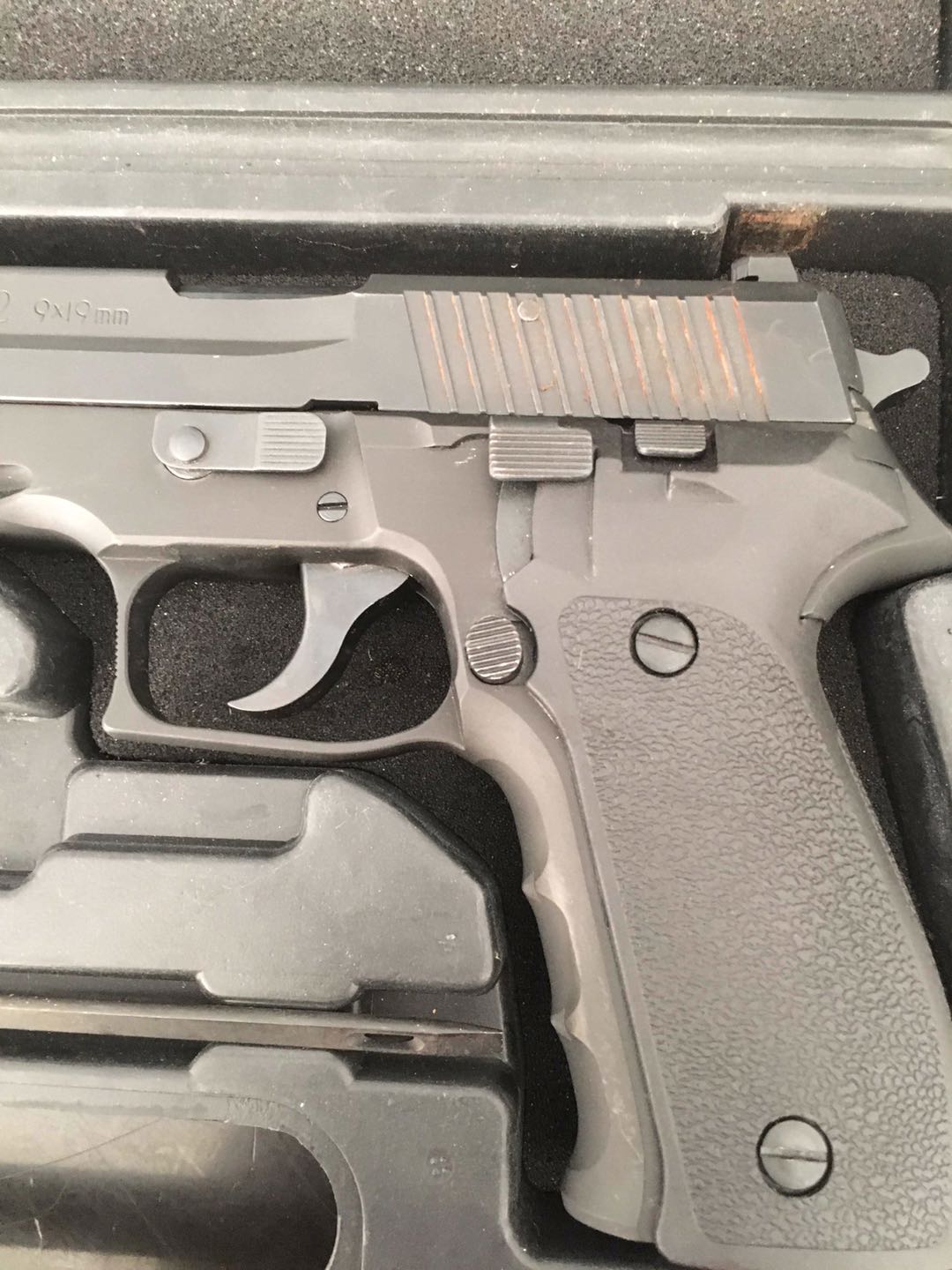

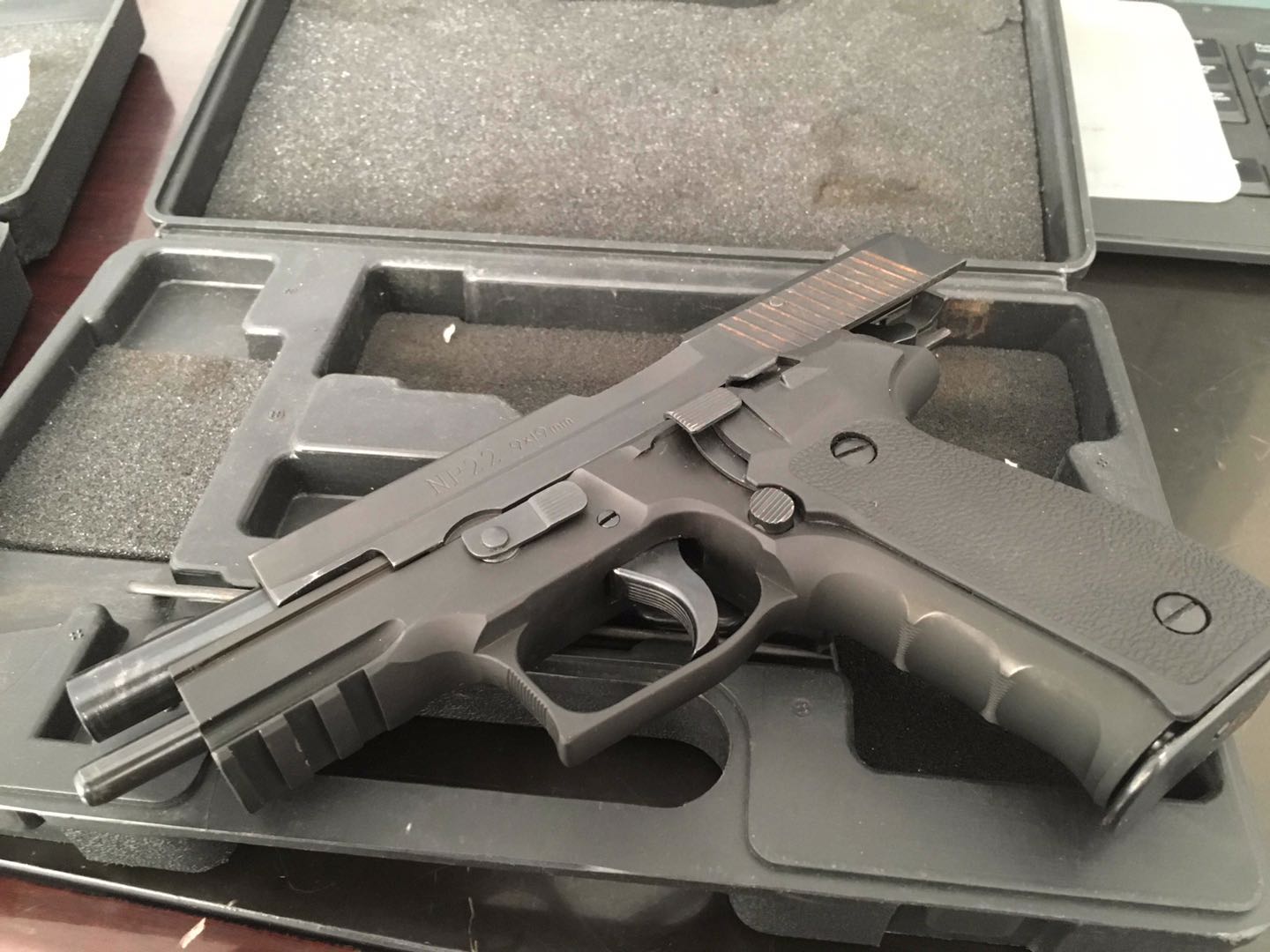

2016年根据扩大试用反馈意见改进后的NP22内地版(@四联高机提供)

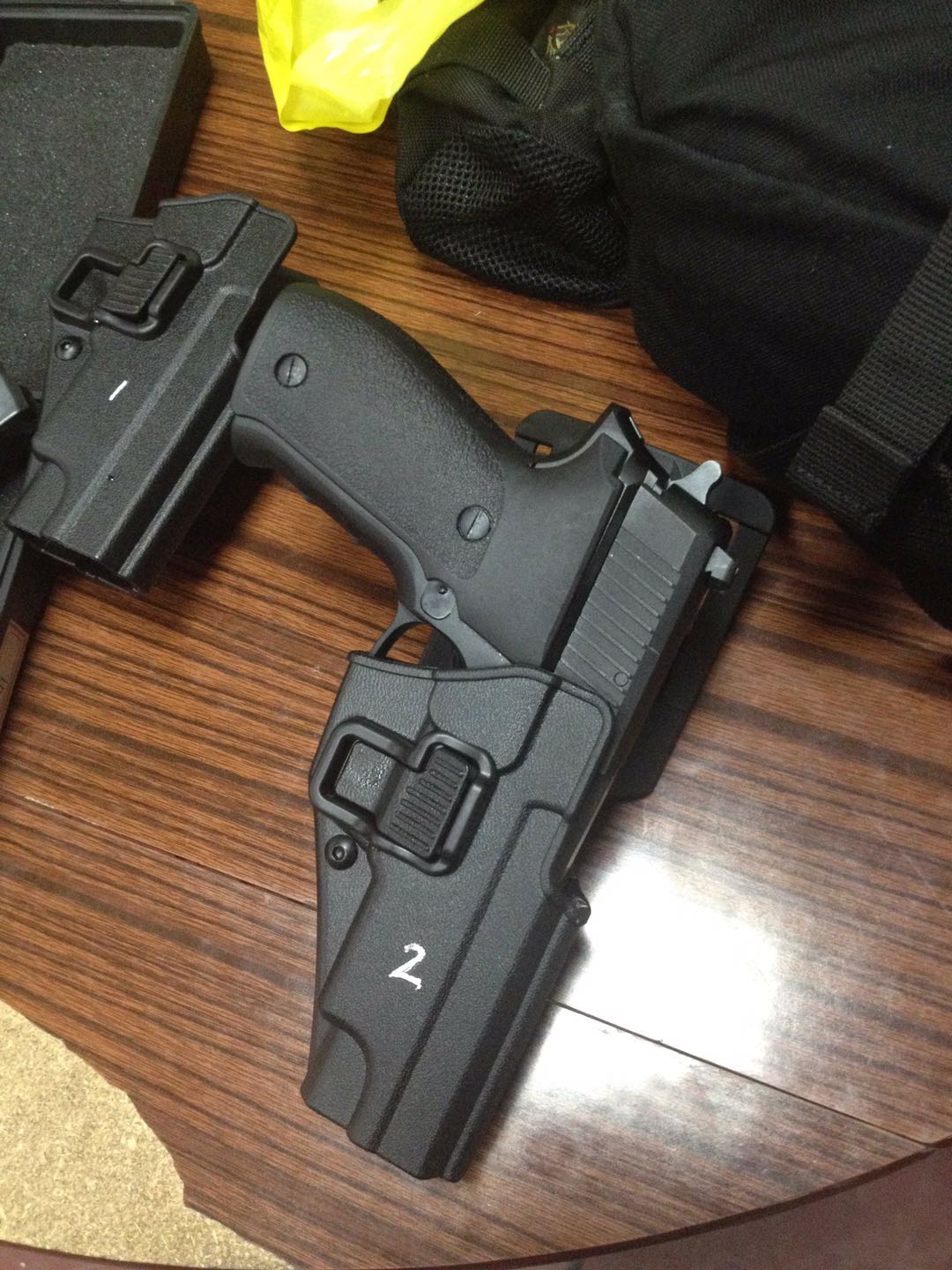

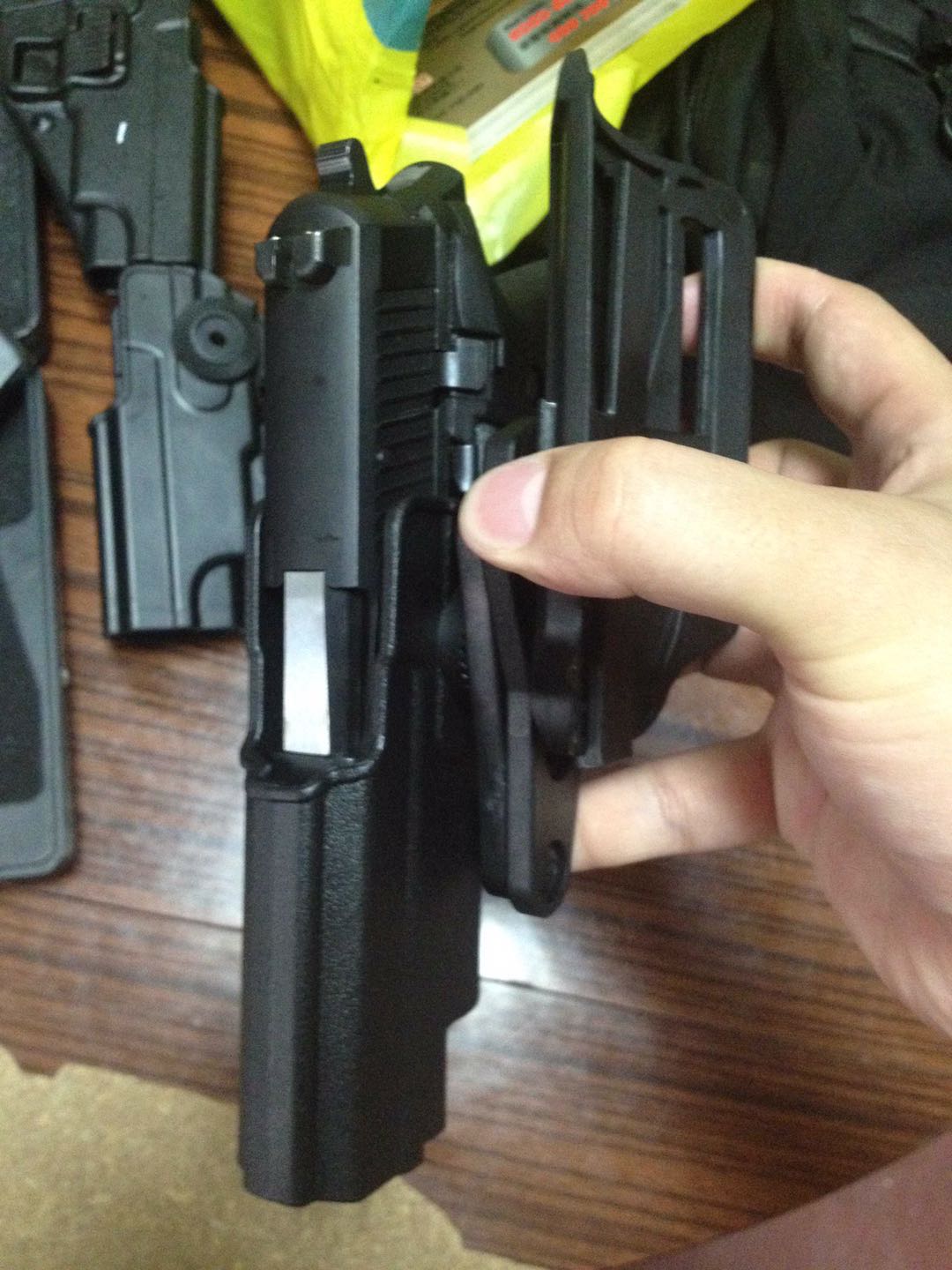

为NP22内地版本配套的快拨枪套(@四联高机提供)

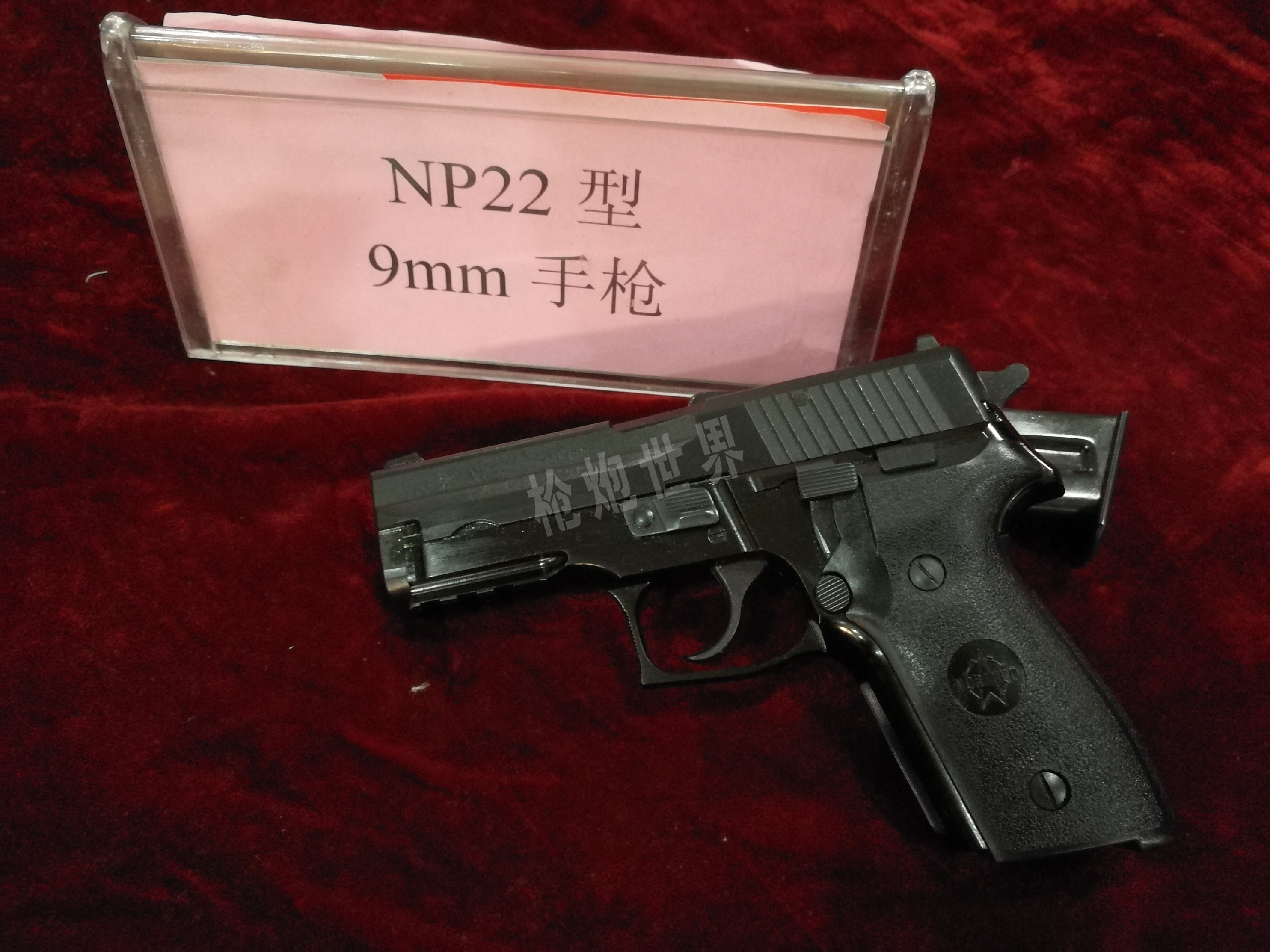

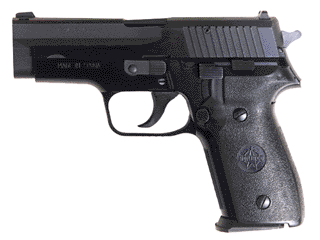

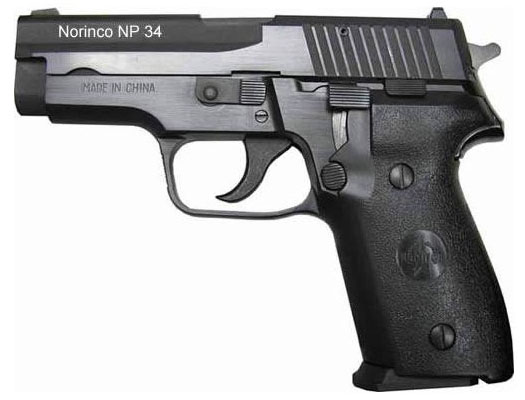

没有导轨的NP34

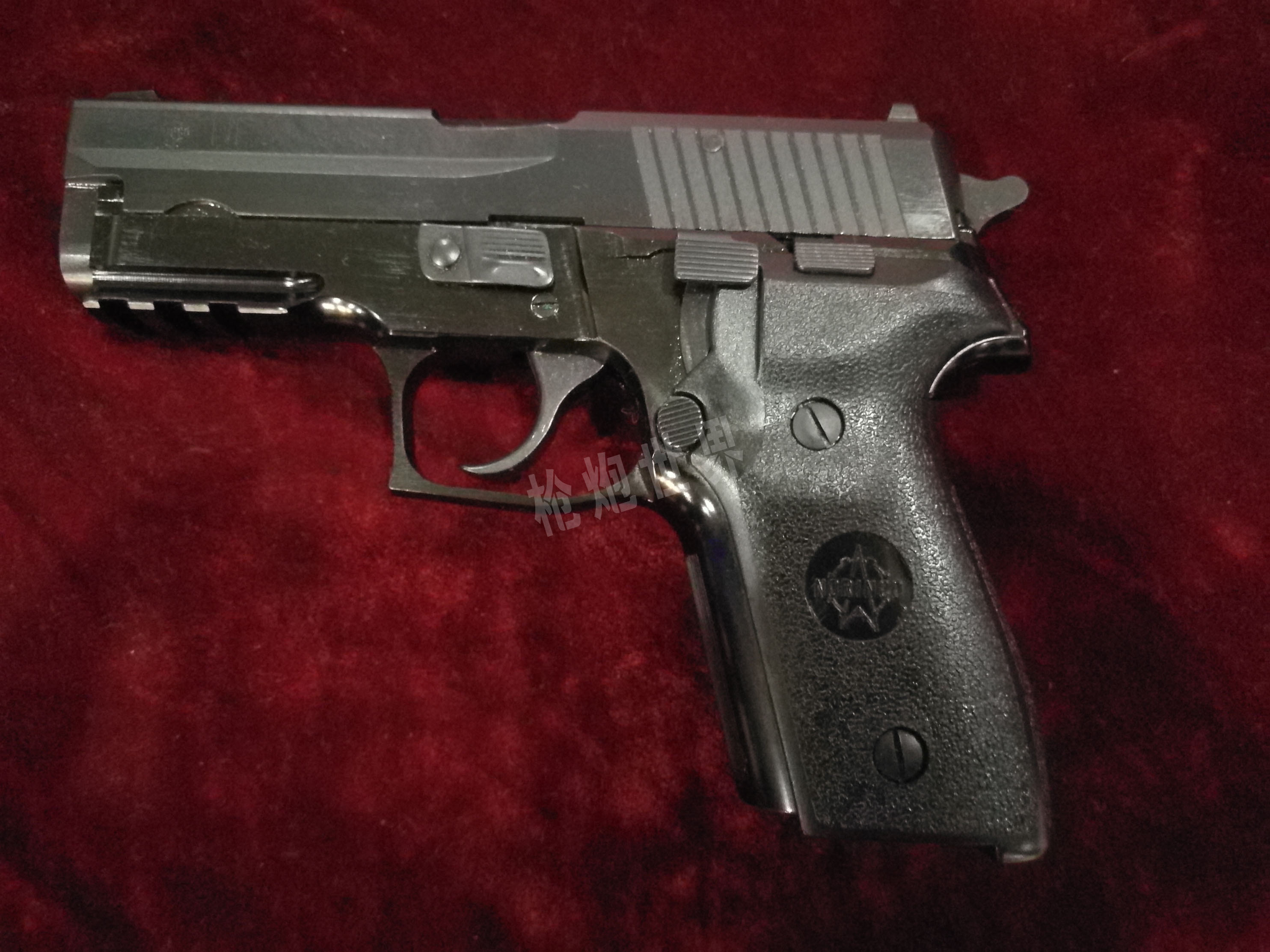

有导轨的NP34

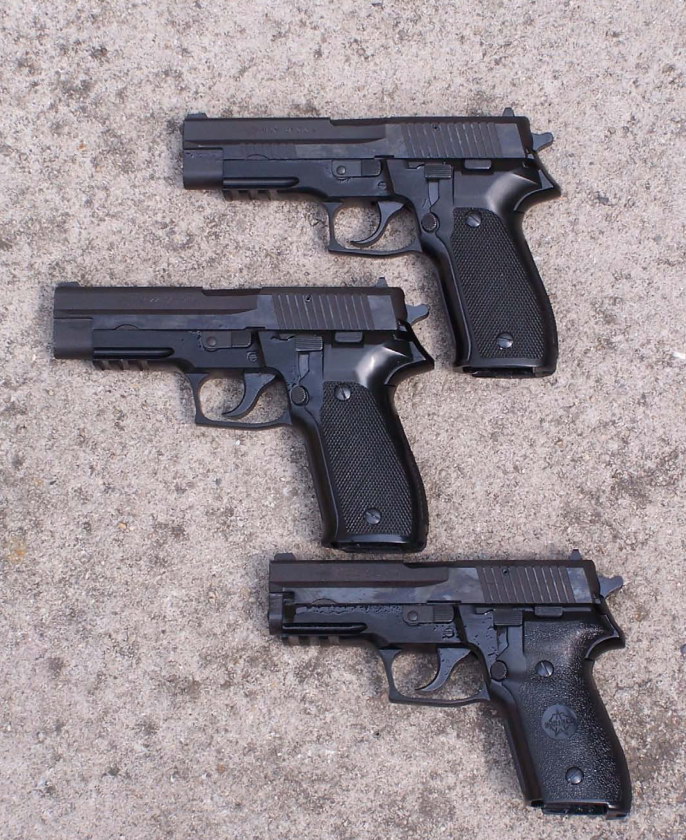

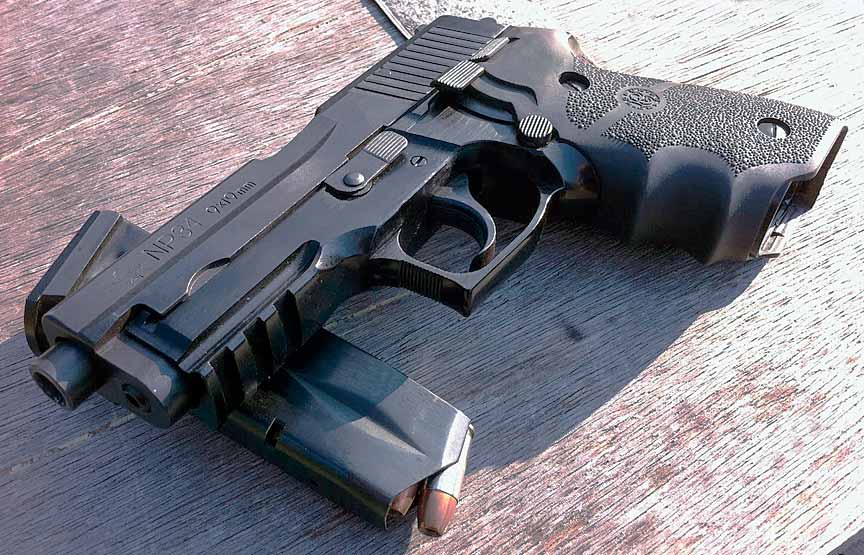

加长4.4英寸枪管的NP34

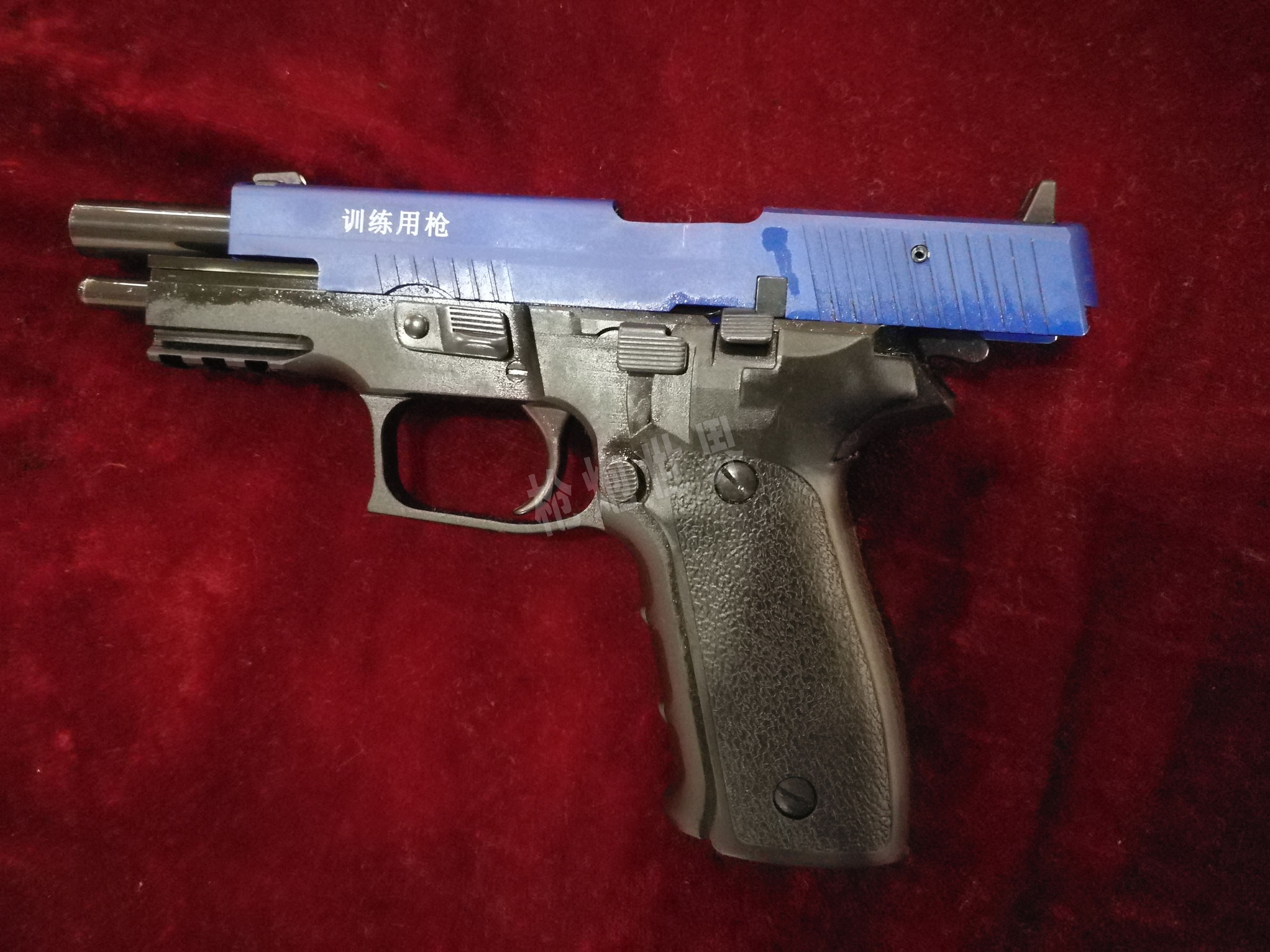

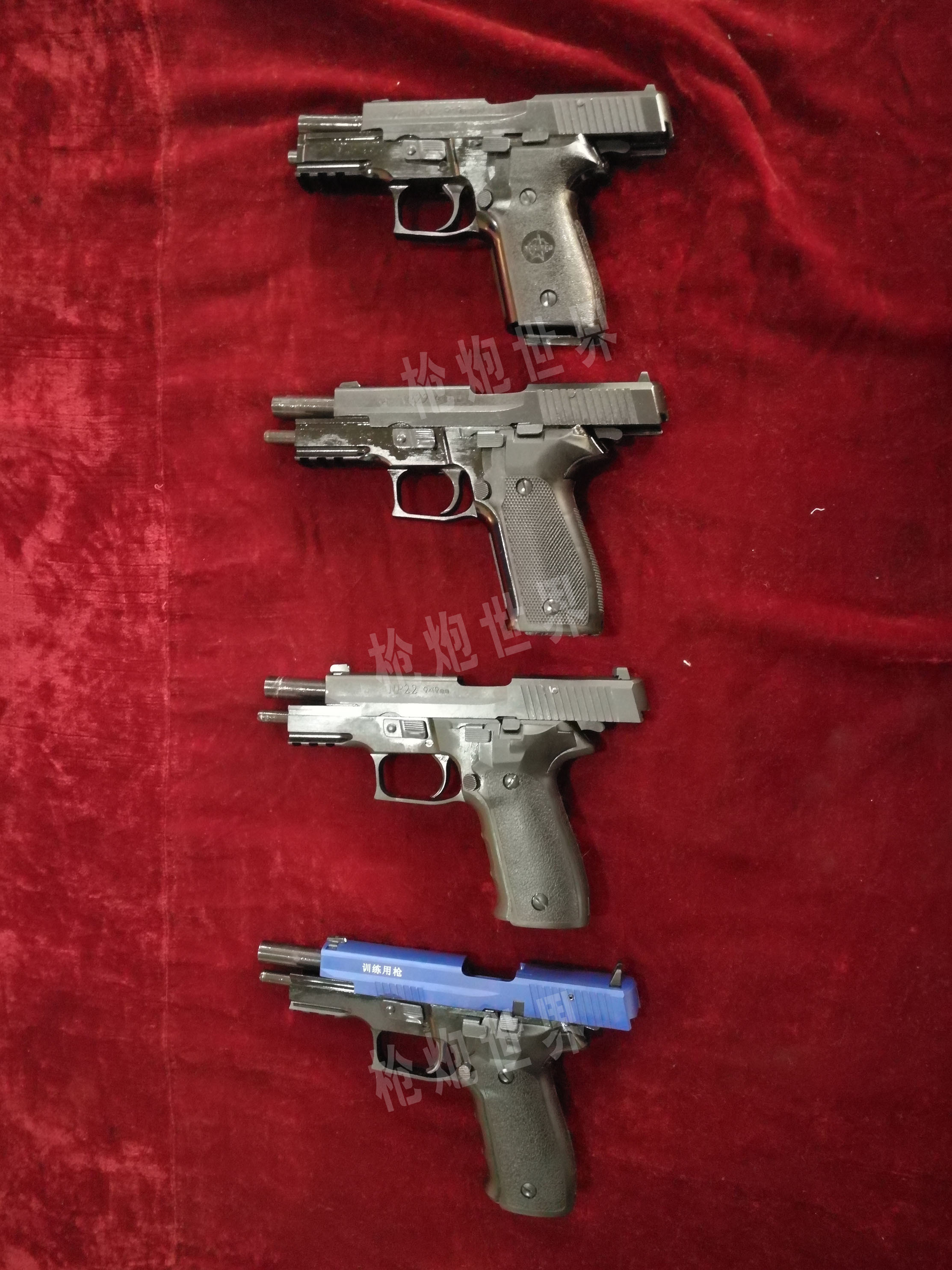

NP22、NP34及其训练枪

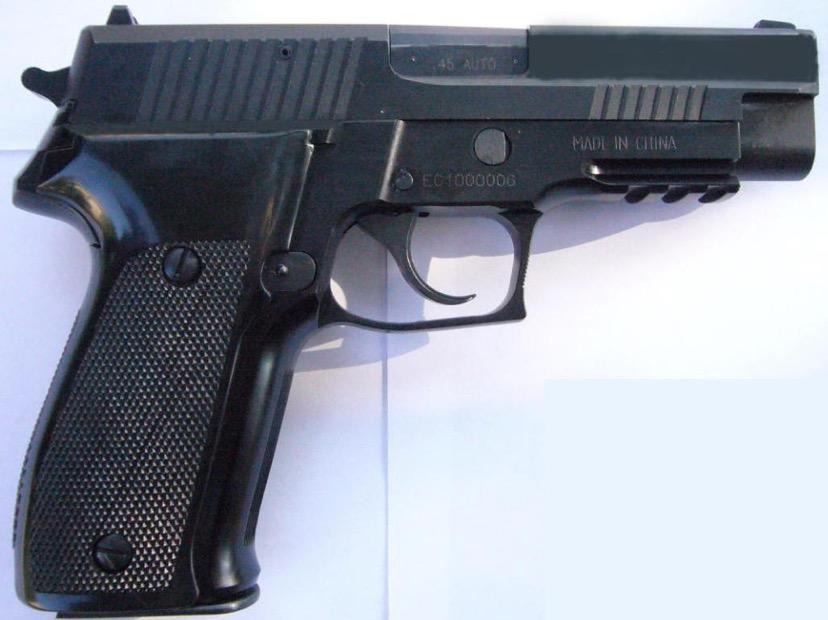

.45口径的NP56

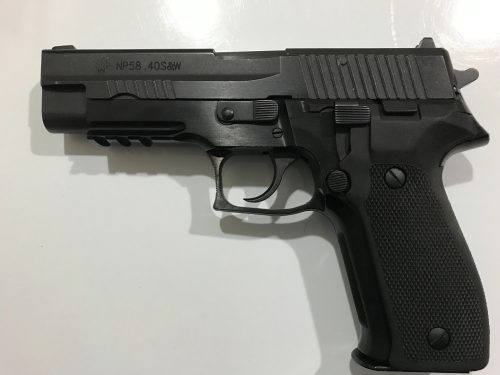

.40口径的NP58

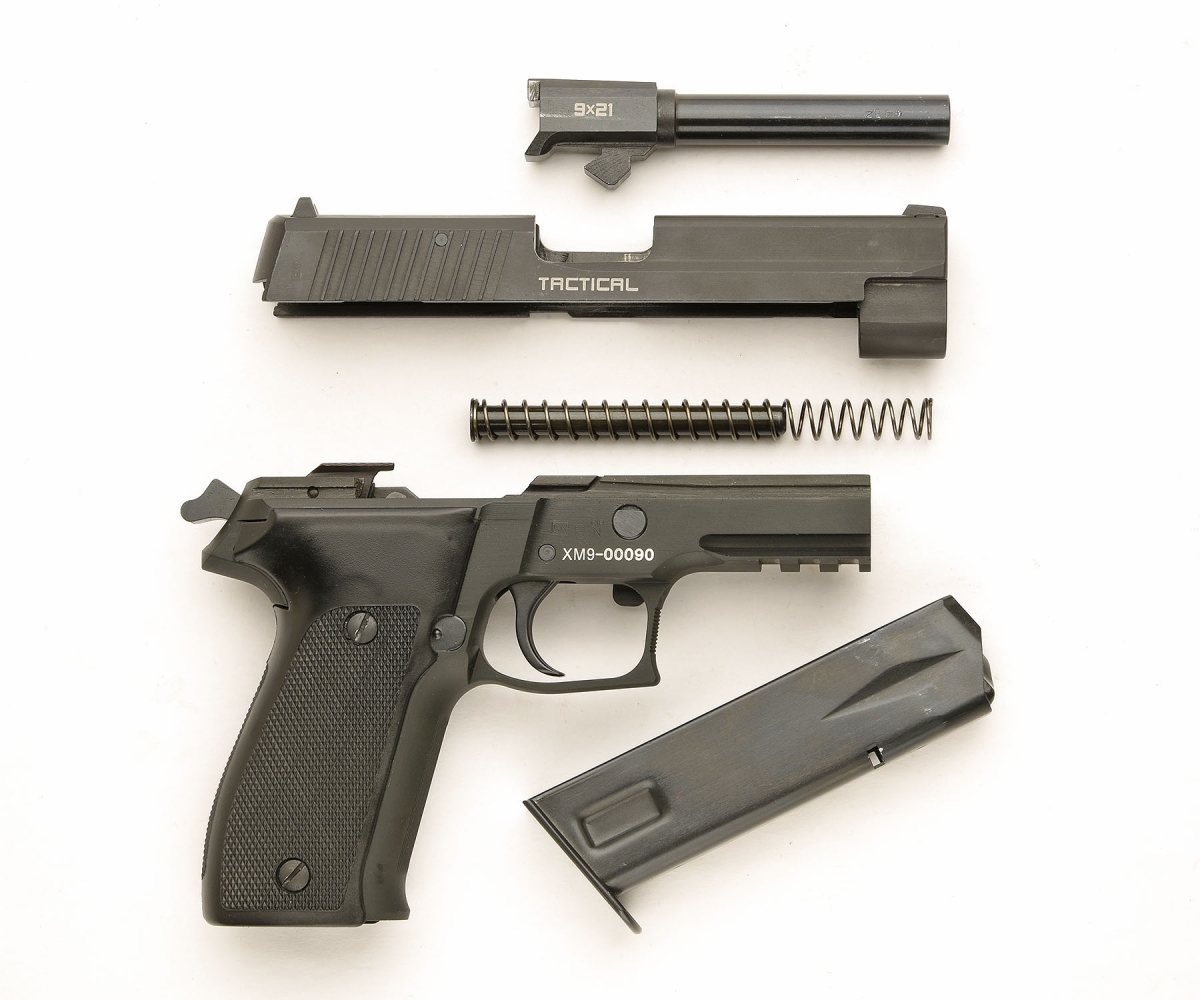

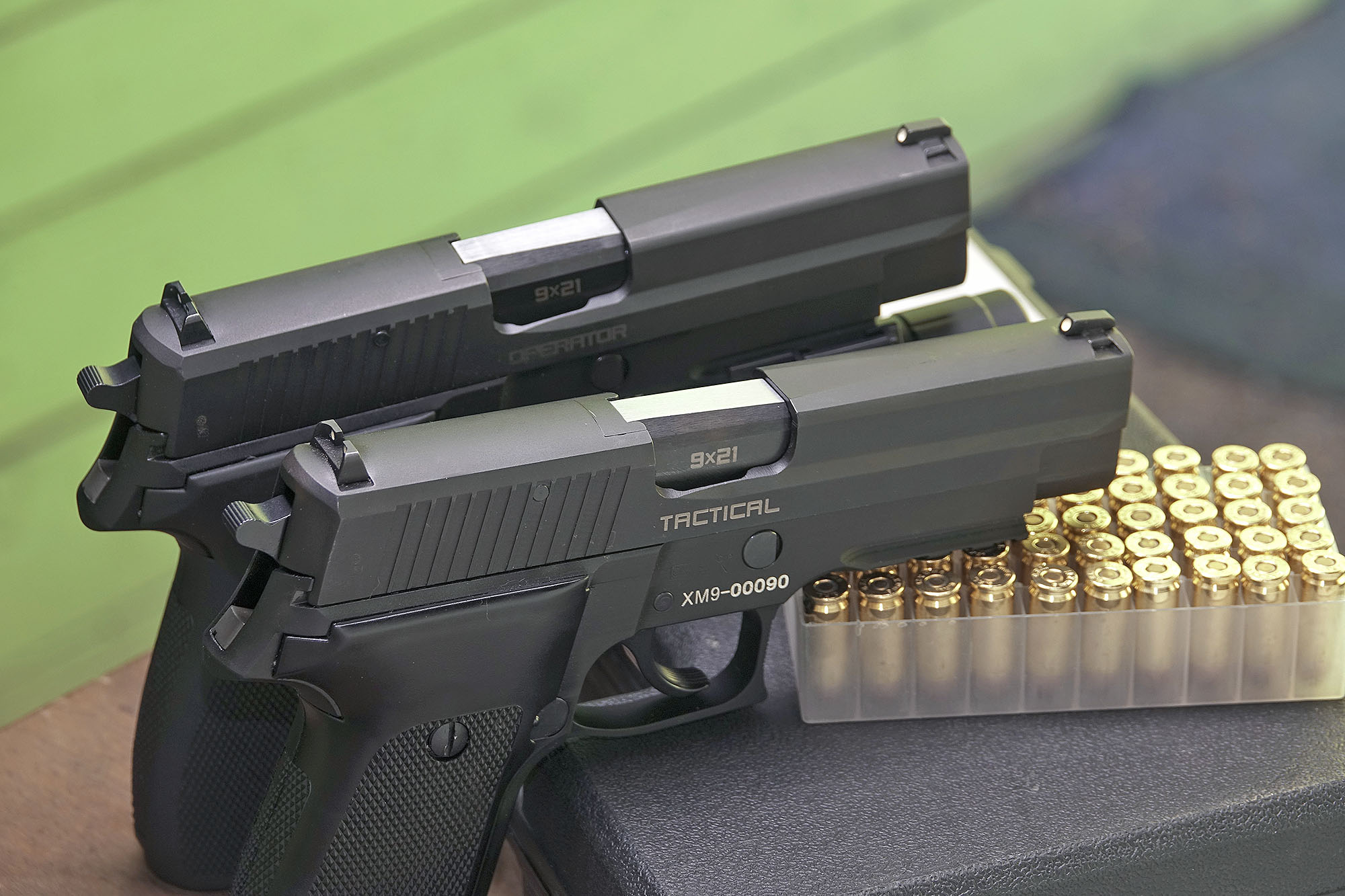

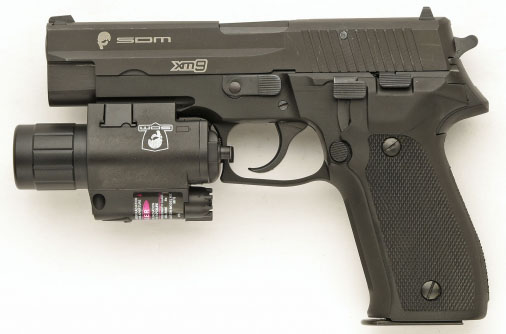

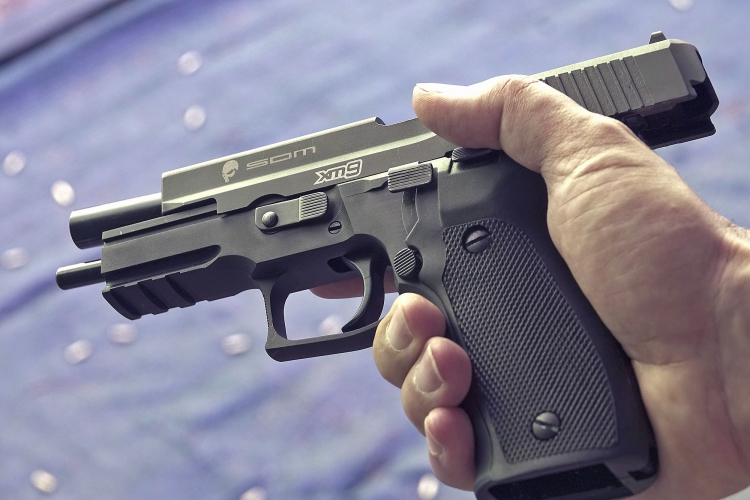

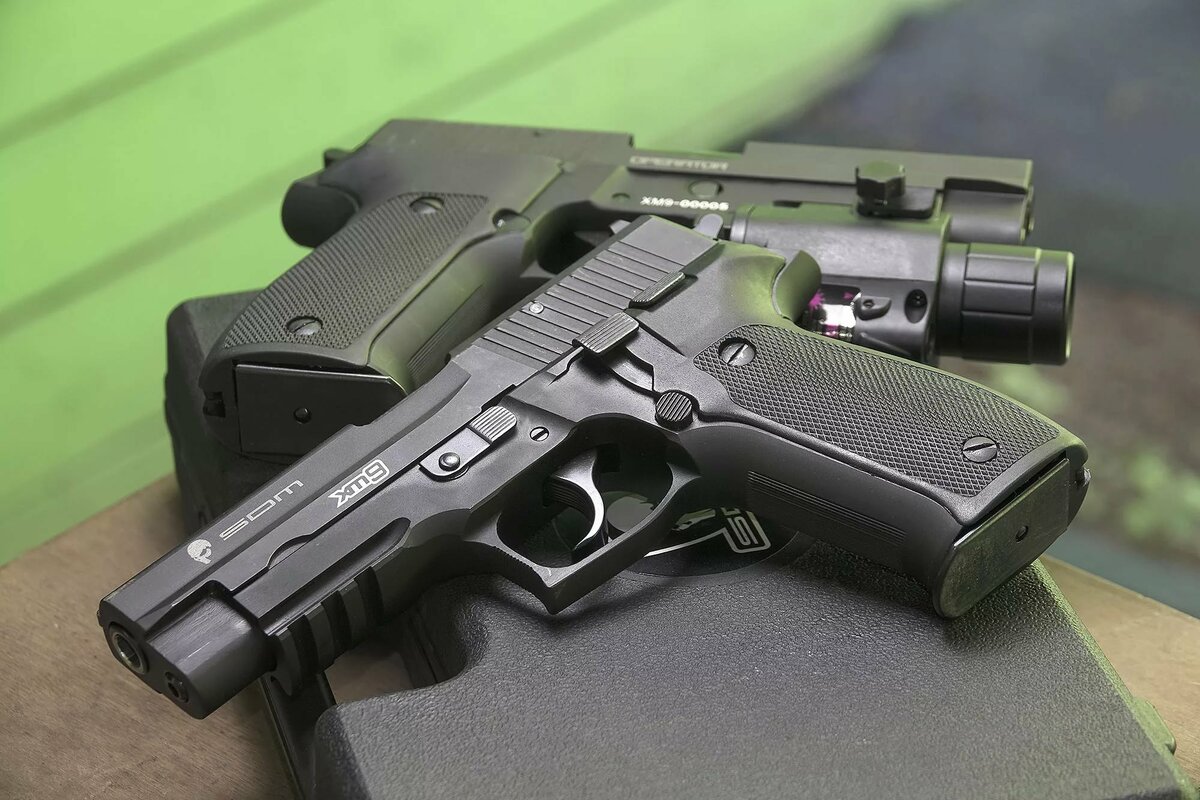

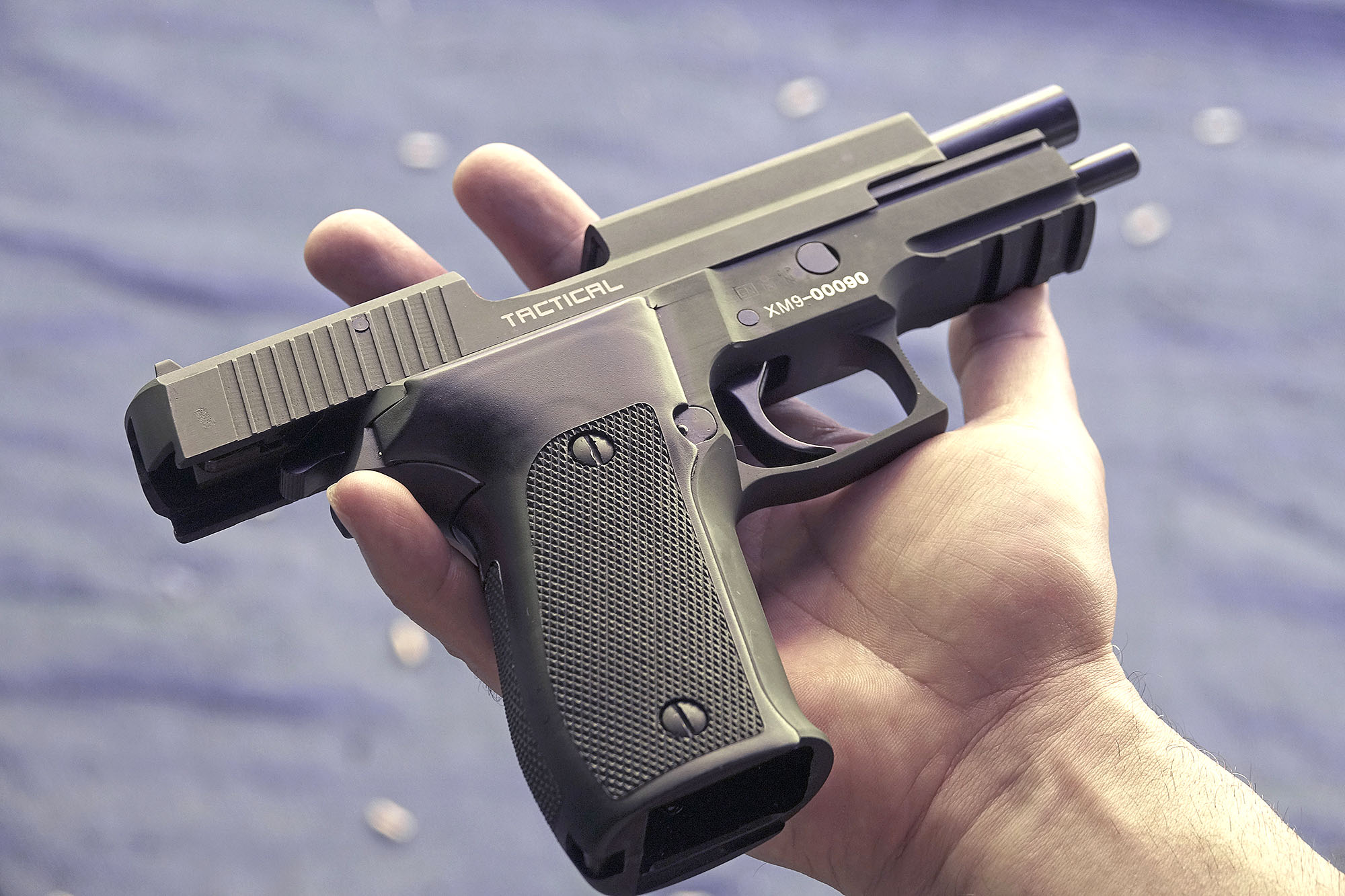

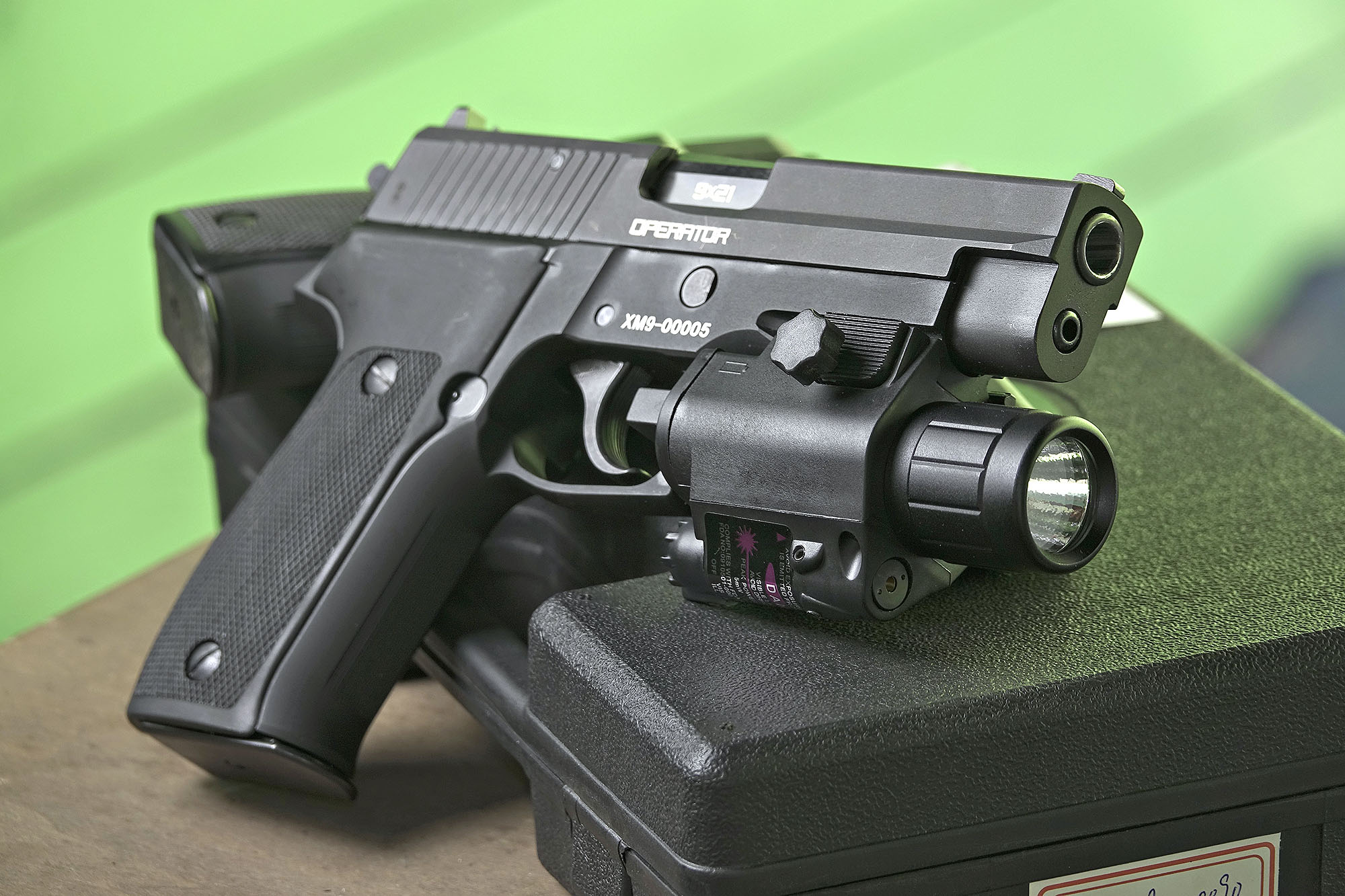

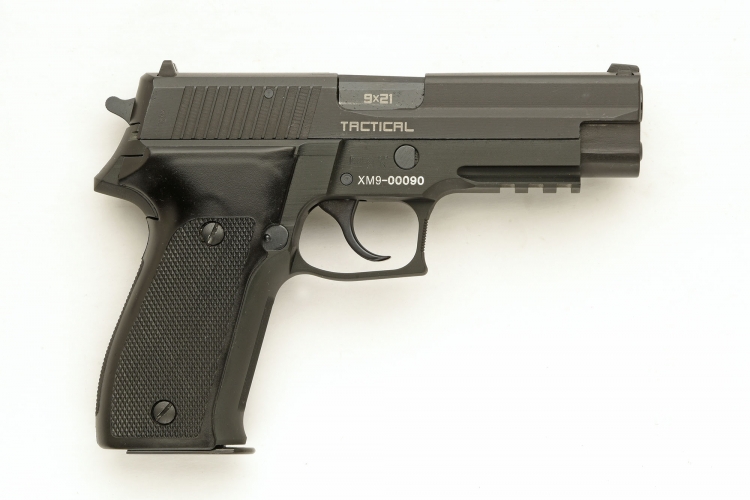

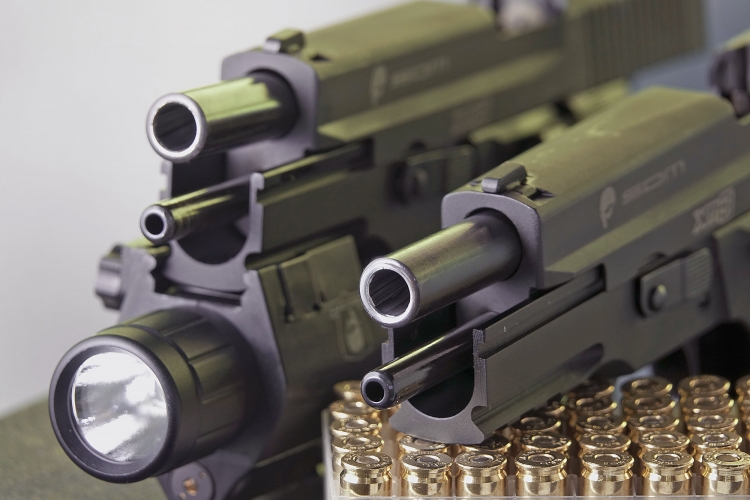

SDM XM9型9x21mm口径手枪

这是针对欧洲市场专门推出的9x21mm IMI口径的NP22。这种口径主要在欧洲流行,其原因与意大利的枪械管理法规有关。意大利规定平民不能合法拥有9×19mm口径的枪械,这项法规是在墨索里尼政府时期就制定的,当时欧洲不流行.45 ACP口径,而9mm派拉贝鲁姆弹是威力最大的手枪弹了,所以就禁止平民拥有大威力军用手枪。现在的意大利政府对民间枪支管理得比较宽松,但却始终没有废止这项规定,结果就出现了一个滑稽的现象,意大利公民可以合法拥有比9×19mm弹威力更大或更小的手枪,就是偏偏不能拥有9×19mm口径手枪。为了绕开9×19mm口径这个违规的军用口径,意大利人就研制出了9×21mm口径,其尺寸和弹道性能与9×19mm基本相同,只是弹壳稍长,所以这种口径也被称为9mm意大利口径。

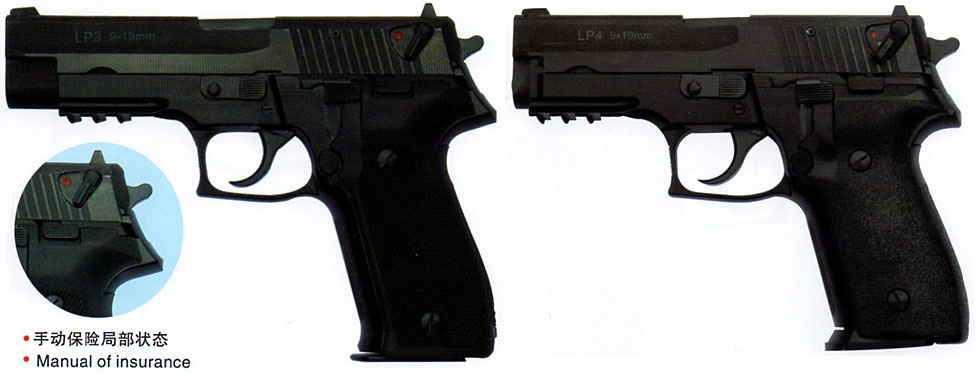

LP3 / LP4 型9mm手枪

NP22系列与P22x系列手枪一样,都是没有手动保险的,在针对一些国外订单要增加手动保险的需求,后来又推出了LP3型(增加手动保险的NP22)、LP4型(增加手动保险的NP34)。除了在套筒右后方增加了手动保险柄外,功能/性能上并没有其他的差别。不过因为增加了保险机构的零件,所以枪重略微增加。

  LP3 LP4
全枪长 196 mm 180 mm
全枪重 ≤ 900 g ≤ 850 g
枪管长 112 mm 98 mm
弹匣容量 15 rds 13 rds
扳机力 单动 20~30 N 20~30 N
双动 60~75 N 60~75 N




PX-3 / NP762型7.62mm手枪

PX-3型7.62mm手枪是在NP22的基础上,改为发射7.62x25mm口径51式手枪弹。因为51式手枪弹的尺寸比较长,因此握把形状也变得比较长。2019年开始北方工业向国外出售像PX-3一样的NP762,所以可能是PX-3是最初新华厂未作出口定型前的厂内型号,当获得出口定型后,就正式改称NP762了。

全枪长 200 mm
全枪重 ≤ 925 g
枪管长 112 mm
弹匣容量 17 rds
扳机力 单动 20~30 N
双动 60~75 N


早期的NP762的握把没有手指槽

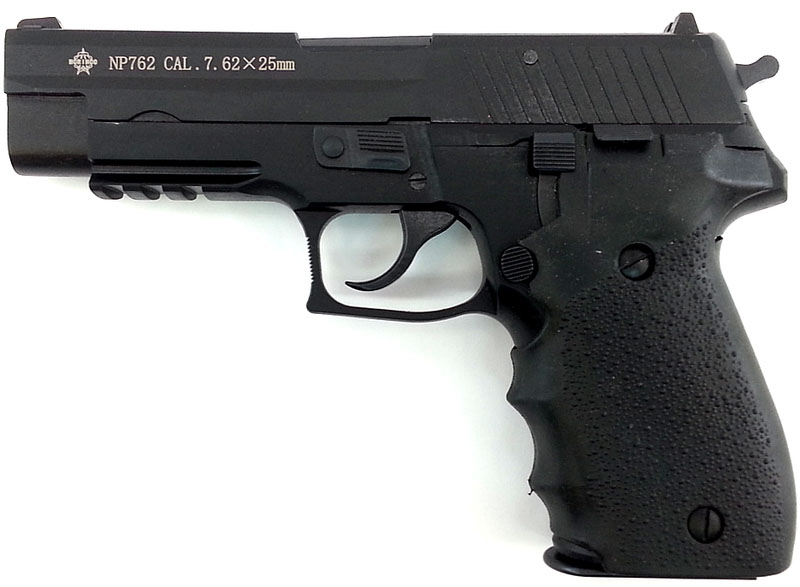

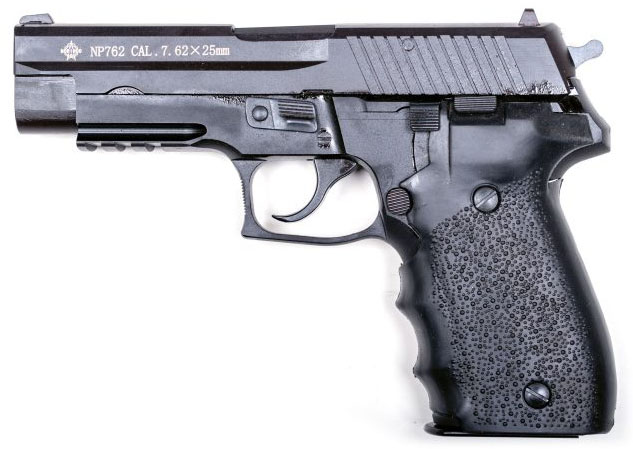

后期的NP762握把增加了手指槽,提高了握持的手感


NP762手枪及其弹匣,比起9mm要粗一点

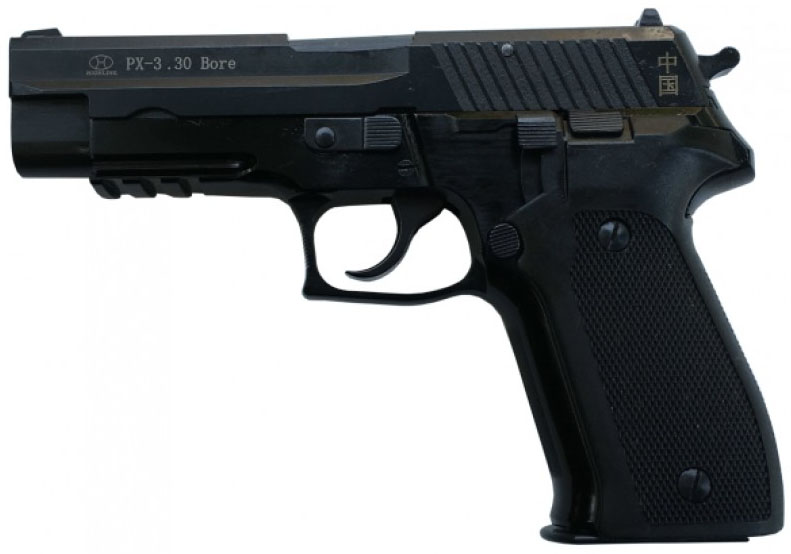

某些出口的PX-3型在套筒上刻着.30口径

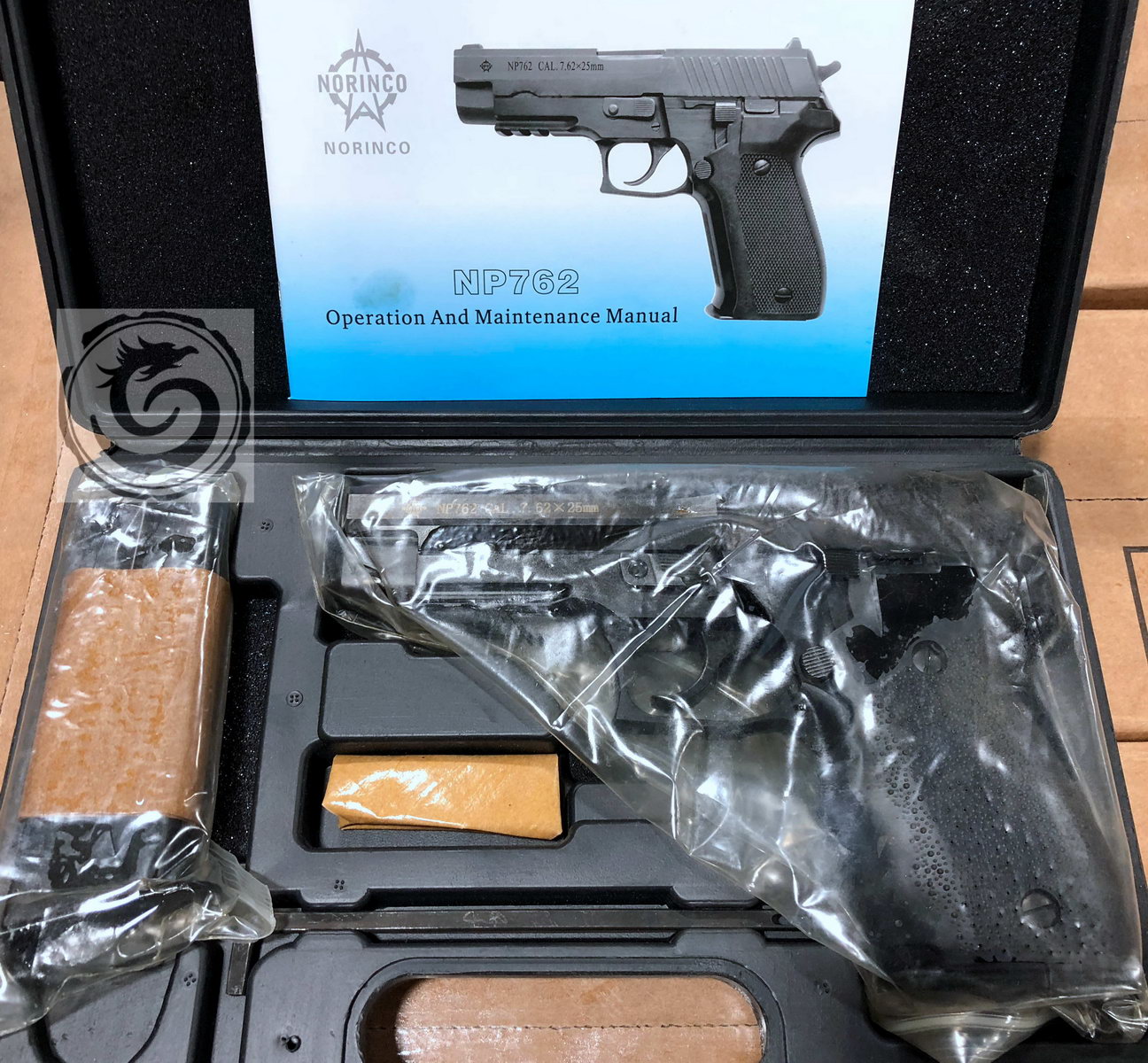

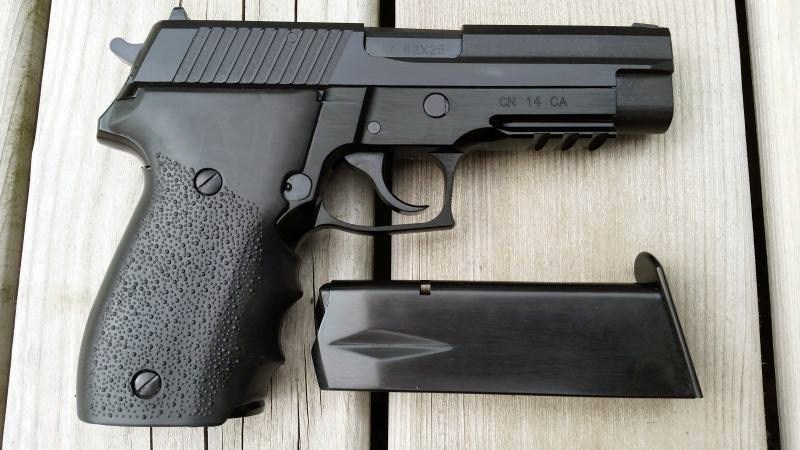

国外用户买到的NP762手枪

参考资料:厂家宣传资料

2020-03-07
