〈〈国产轻武器

77式高射机枪





口径: 12.7×108mm



77式12.7毫米高射机枪是我国自行研制的第一种高射机枪,在1971年开始研制,1977年设计定型,1980年生产定型。该枪的研制目的是要取代较重的54式高射机枪(仿DShKM),虽然称为高射机枪,但实际上很重视平射功能,而且特别要求重量要轻,能够方便地由步兵转移。该枪于1977年设计定型,1980年生产定型,并开始装备部队。54式高射机枪由于重量太大,为团属装备,没有汽车或骡马很难由人力长距离移动。而77式高射机枪因为重量上要轻得多,装备到营属机枪连,大大加强了我军的地面火力。但77式高射机枪的重量仍然是偏大,而且精度上也未如理想,服役后效果并不令人满意,因此很快就研制了85式高射机枪来取代它。

77式高射机枪采用直接导气式(气吹式)自动原理,采用这种与M16相同的自动原理就是为了减轻重量。导气箍位于枪管中部,有一个三位置的气体调节器,通过三条不同深度的气槽来调节进入导气管的导气量。射击时火药气体通过长长的导气管进入机匣,撞击枪机框上的活塞,推动枪机框后坐。

圆筒形的机匣前部有一环形卡槽,与枪架固定座结合,将枪身与枪架连为一体。机匣内部有一闭锁支撑面,与枪机配合完成闭锁、开锁动作。机匣内壁有纵向沟槽用于容纳多余的油和污垢,减小了枪机、机框与机匣之间的摩擦,减少故障率。闭锁机构为中间零件型闭锁卡铁撑开式(欲称鱼鳃撑板式)。闭锁时,靠枪机框击铁的闭锁斜面复进时将左右两块闭锁卡铁撑开,锁住枪机。该枪采用开膛待击,并只能全自动射击。

弹链供弹机构是基于54式高射机枪作改进,由机框带动的摇臂操作。供弹方向在左侧,使用时可以在机匣左侧挂上一个弹链箱,可装60发弹链。该枪发射54式12.7mm穿甲燃烧弹和穿甲燃烧曳光弹,前者在500米距离上命中角90度时可击穿15mm厚的钢板。

枪管圆锥面有纵向凹槽,增大散热面积,同时也能减重,枪管可快速拆卸,并配有提把。在枪管前端安装有一个大形的圆锥形枪口制退器。

机匣后面有两个D形握把,扳机为拇指按压式,通常还会安装一个肩托。三脚架有前腿架可以调节长度,当调到最低射击位置作为平射状态使用时则缩短前腿架。

瞄具座铆接在机匣上,表尺可以向前折叠。平射瞄准具为准星照门式,立框式标尺,高射瞄准镜为简易光学缩影环形瞄准镜,放大倍率为2倍。

全长(平射状态) 2150 mm
全宽(平射状态) 1300 mm
枪身长 1605 mm
枪管长 1003 mm
全重 56.1 kg
枪身重 21.3 kg
三脚架重 28.3 kg
初速 810~825 m/s
理论射速 650-750 rpm
战斗射速 60 rpm
有效射程 对空 1,600 m
对火力点 1,500 m
对装甲目标 800 m
表尺射程 2,400 m
最大射程 7 km
瞄准基线长 953 mm
弹箱容量 60 rds

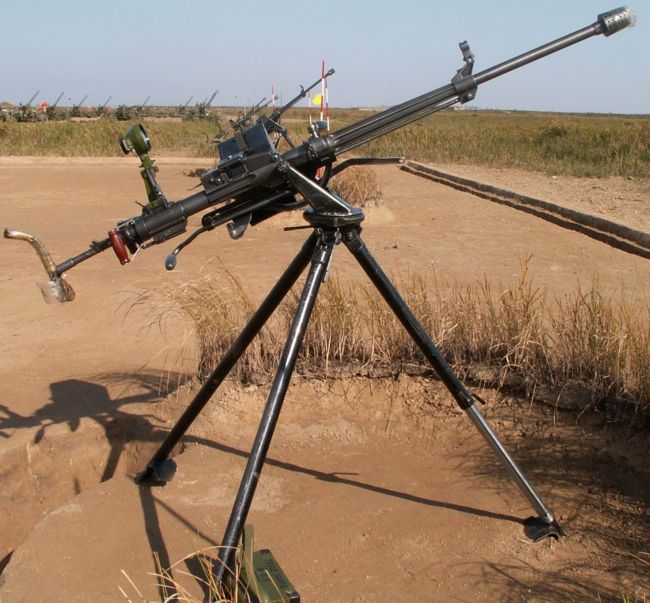

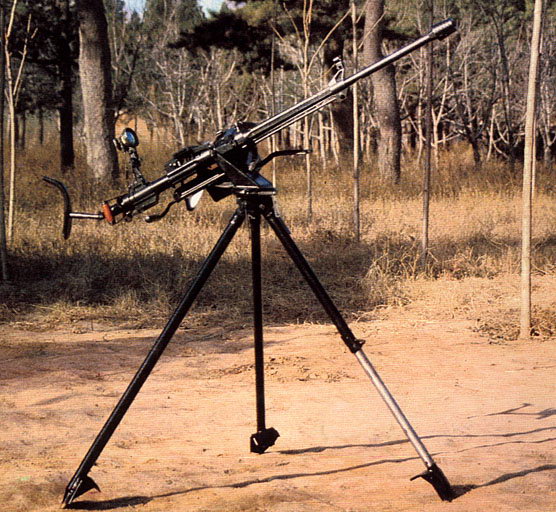

高射状态

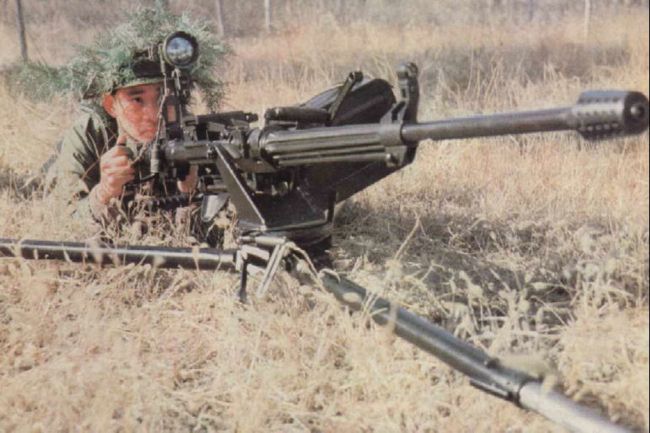

平射状态


部队里的77式

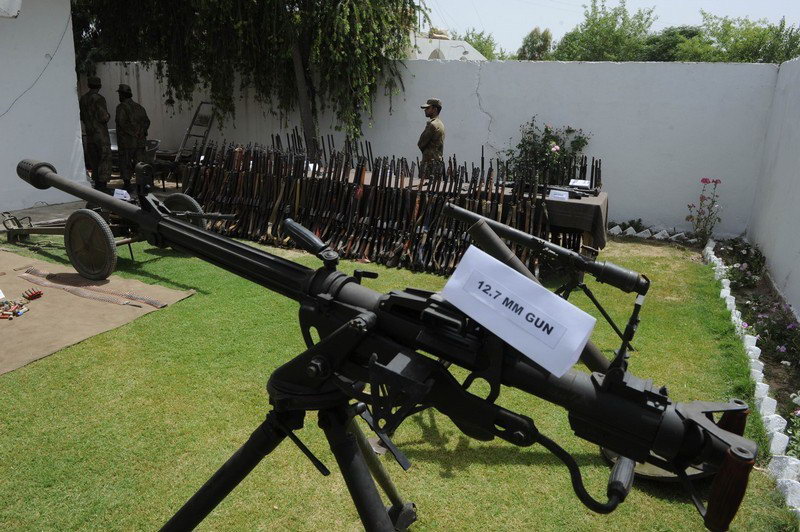

巴基斯坦军队展示的从基地组织来的武器

资料来源:《轻兵器》1999年第8期

     《轻兵器》2002年第9期
