W85式/QJC88式高射机枪





口径: 12.7×108mm



W85式12.7毫米高射机枪也是我国自行研制的第二代高射机枪,在1985年设计定型,W就是外贸的意思,W85式高射机枪和85式高射机枪是完全不同的,而外观上也有较大差异,例如枪管和机匣的造型。W85的设计对54式高射机枪有继承,但在具体设计上有许多差异,而且重量要轻得多。

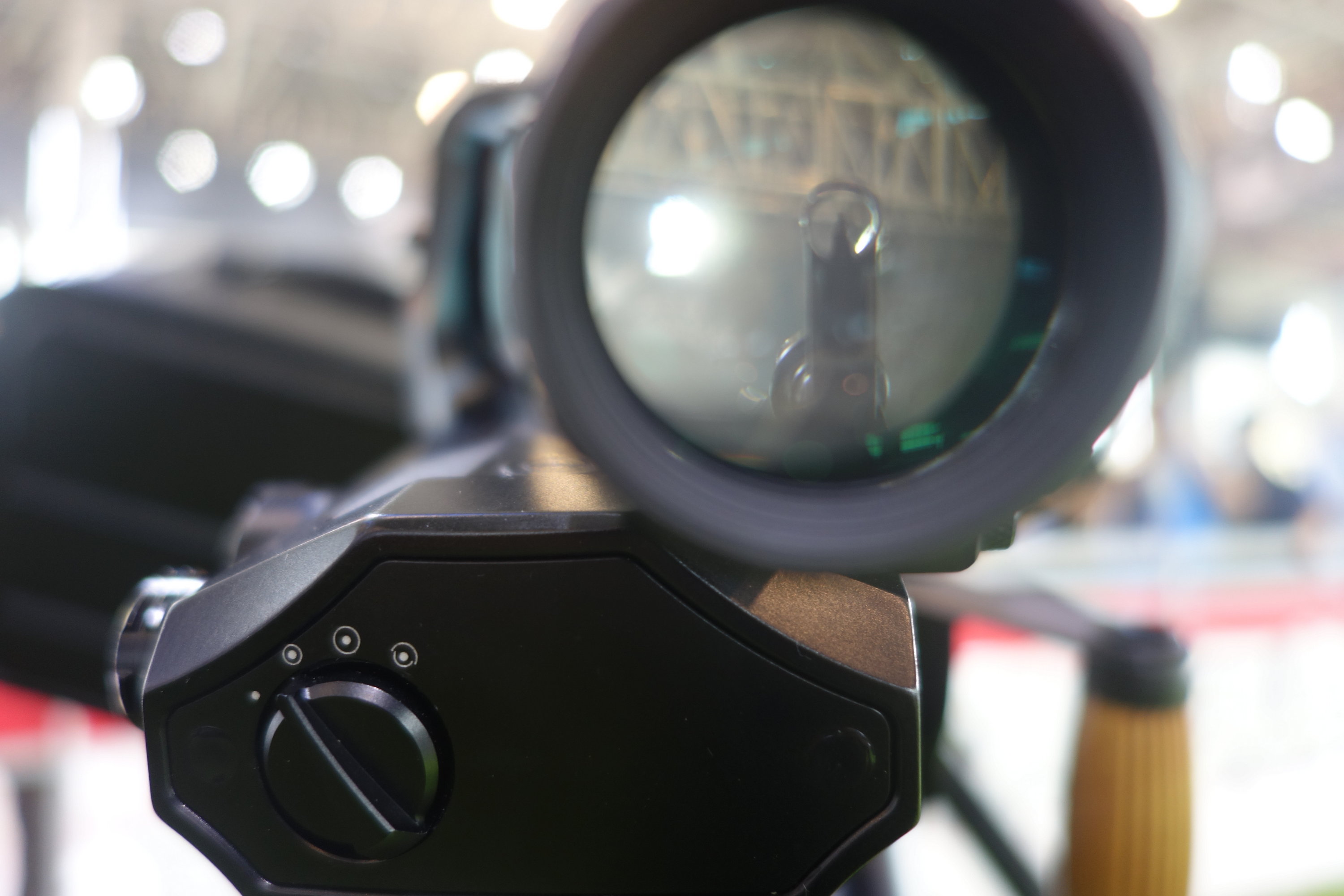

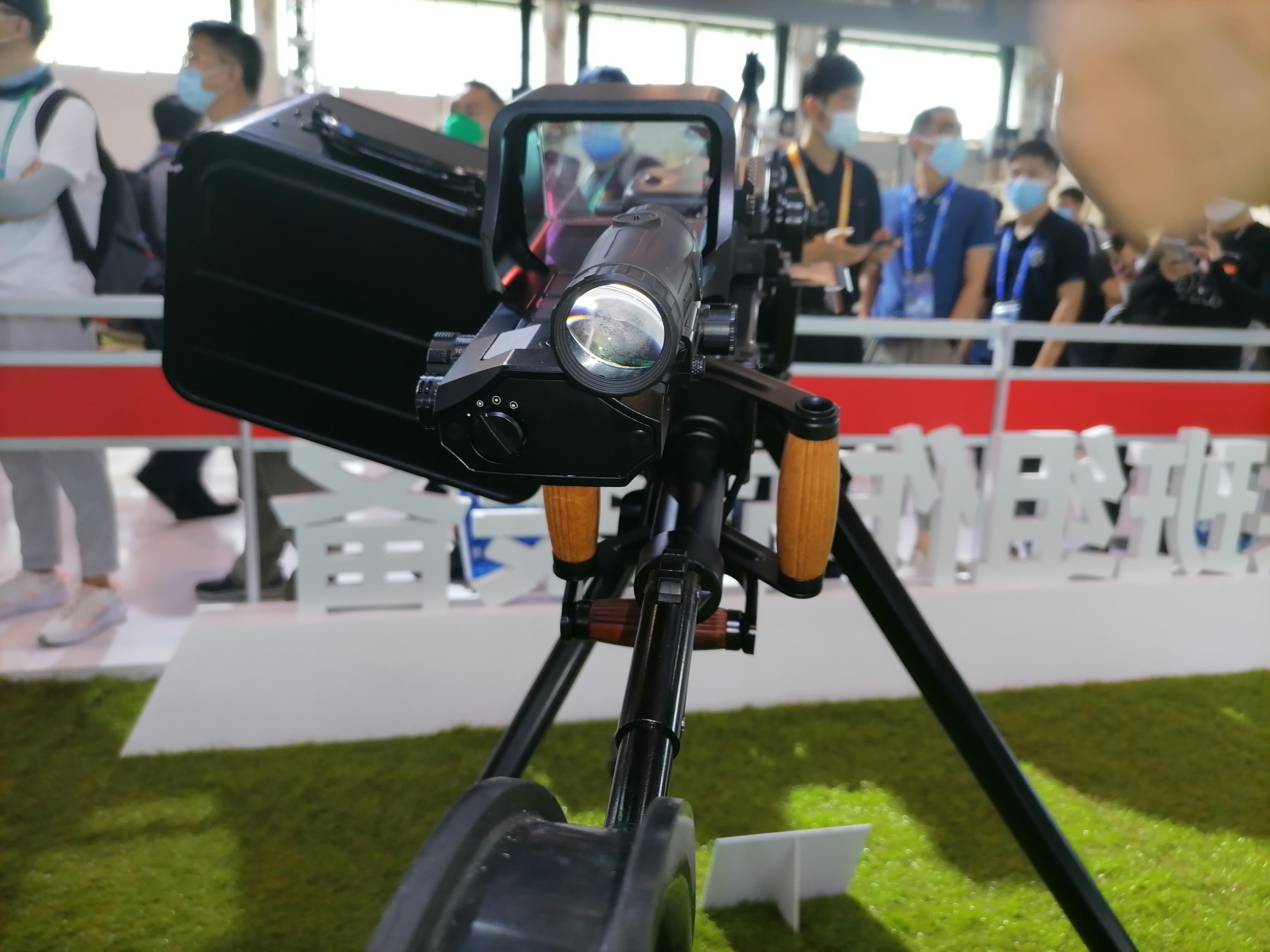

W85采用导气式自动原理,冲击式导气装置;倒钩撑板式闭锁机构;枪管外形是圆柱台阶式,膛线和外形可用精锻机直接成型,工艺简单;供弹机采用双程杠杆机构,采用60发开式弹链节/箱供弹,实施连发射击;平射瞄准具为准星照门式,立框式标尺,高射瞄准镜为间易光学缩影环形瞄准镜,放大倍率为2倍。

与气吹式的85式不同,W85式采用长行程导气活塞式自动方式,火药燃气通过枪管前部约1/3处的导气孔进入活塞筒内,推动与枪机框相连的活塞向后运动,使枪机框和枪机后坐完成自动循环动作。

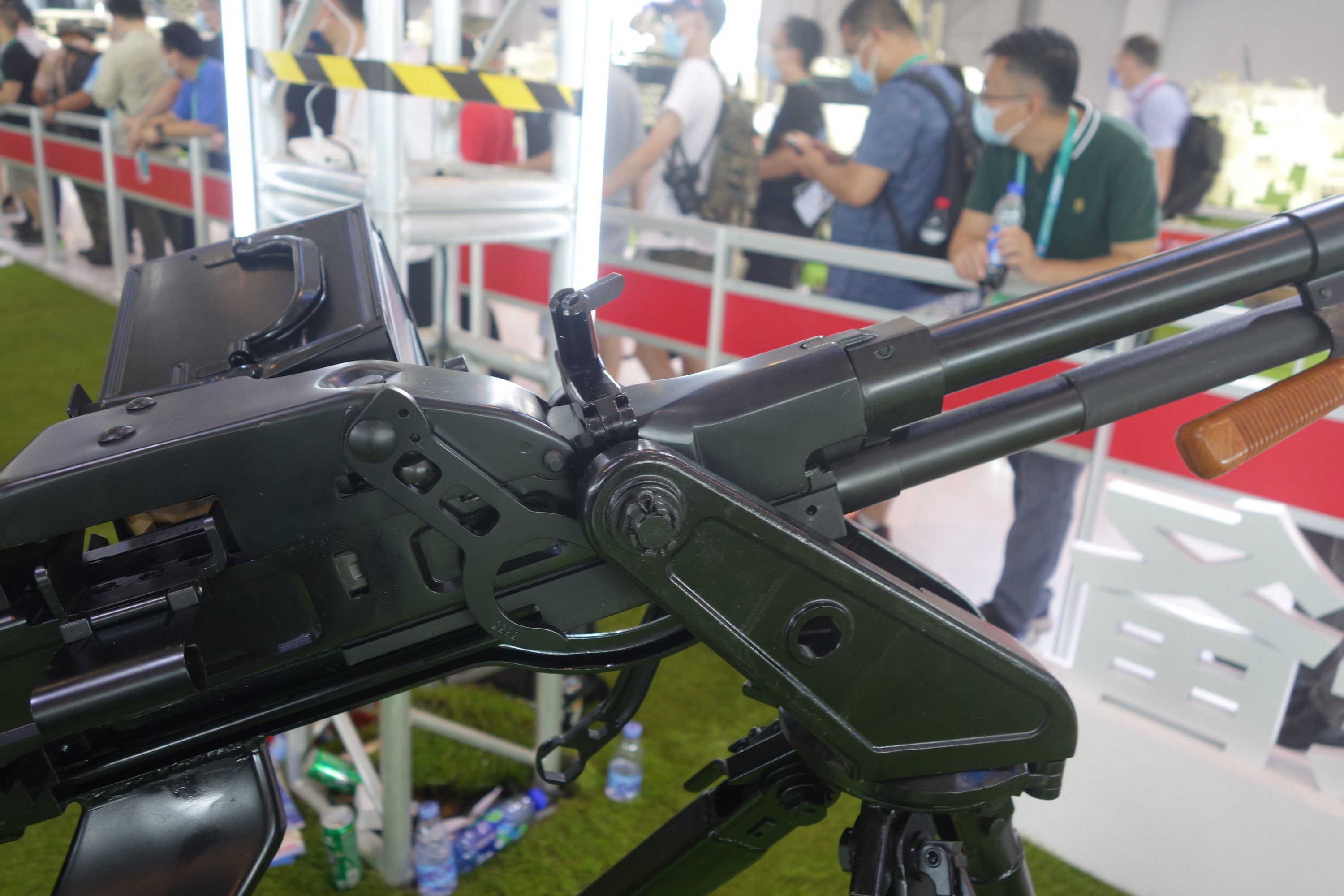

供弹机是一个独立模块,安装在机匣顶部,采用双程输弹方式,供弹方向在左侧。 当枪机框后坐时,枪机框上的突起带动拨弹曲柄转动,拨弹曲柄通过拨弹杠杆带动内拨弹齿,将枪弹送到进膛位置,此时外拨弹齿将退至次一发枪弹拨弹位置。当枪机框复进时,外拨弹齿将次一发枪弹拨至内拨弹齿起始工作位置,内拨弹齿也退至能可靠抓住次一发枪弹的位置,完成一次拨弹循环过程。

闭锁机构为鱼鳃撑板式。枪机框复进时,其闭锁突笋使闭锁卡铁张开进入闭锁状态;枪机框后坐时,闭铁突笋使闭锁卡铁收拢完成开锁动作。该枪采用开膛待击。

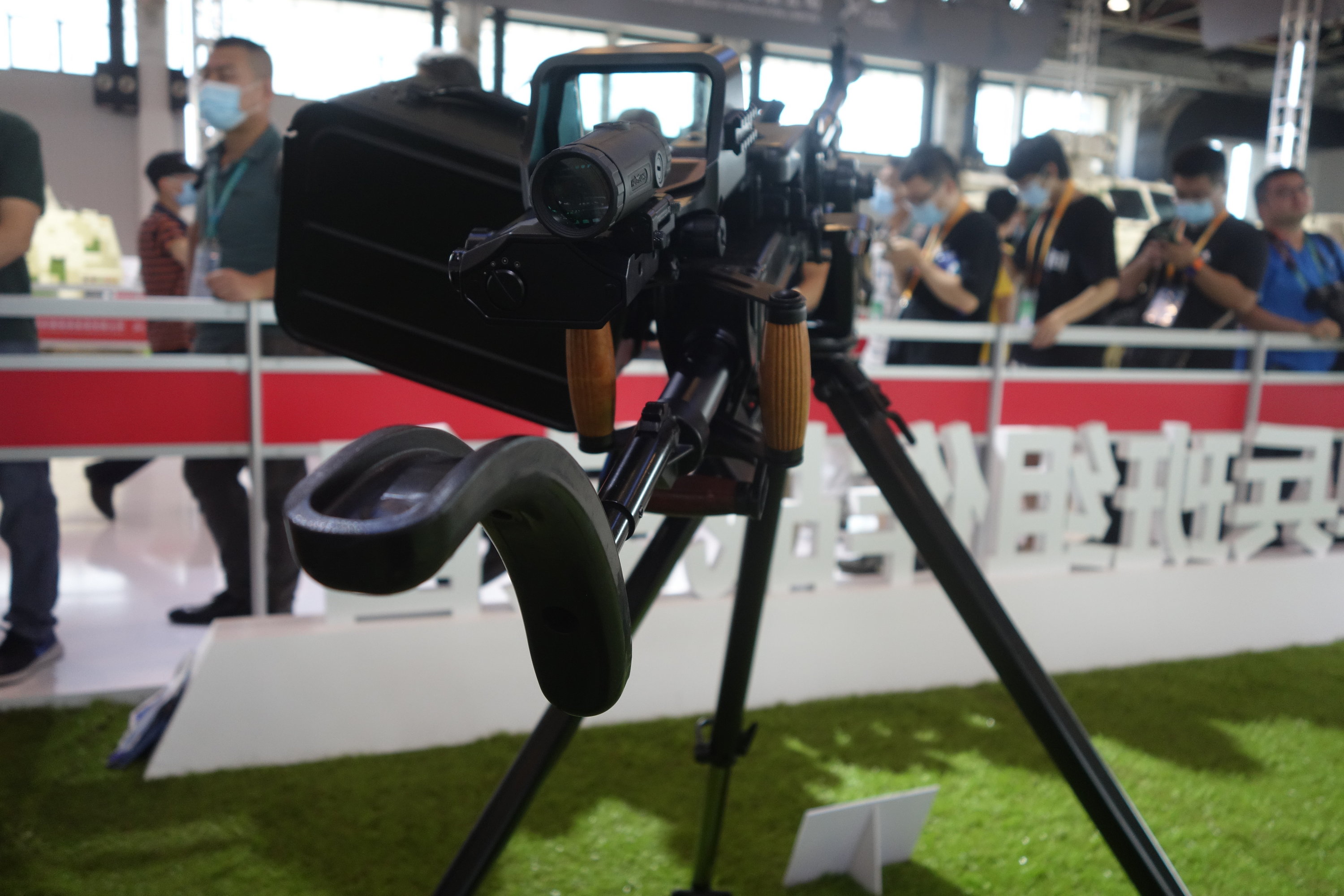

击发机构安装在机匣尾部,有两个D形握把,用拇指式扳机。需要时可加一个肩托。

W85的车载型在1988年其通过国内装备定型为QJC88式坦克高射机枪,主要装在装甲车辆上作车载高射机枪用,取代原装备的59式车载高射机枪。

QJC88并非直接使用了W85,而是根据国内装备的弹种稍为改进,例如 扩大了制退器的前出弹孔,使其能发射84式钨心脱壳穿甲弹;弹膛镀铬,改善了抽壳条件;改进了气体调节器的结构,由原调节导气箍上进气孔大小来调节射速改为调节排气孔大小来调节射速,操作时只需用一发实弹或弹壳即可调节气孔大小。

全长 1995 mm
枪管长 1003 mm
全重 38 kg
枪身重 19.65 kg
三脚架重 18.35 kg
初速 825 m/s
理论射速 550-600 rpm
战斗射速 80 rpm
有效射程 高射 1600 m
平射 1500 m
弹箱容量 60 rds

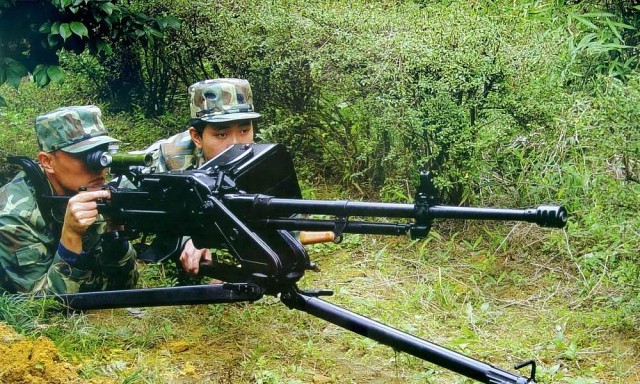

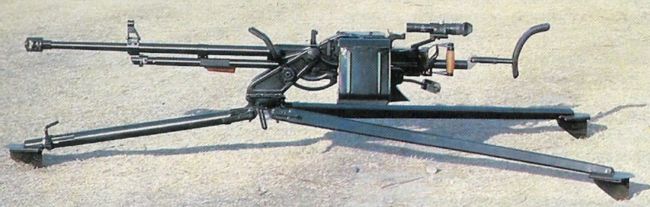

W85的低姿平射状态

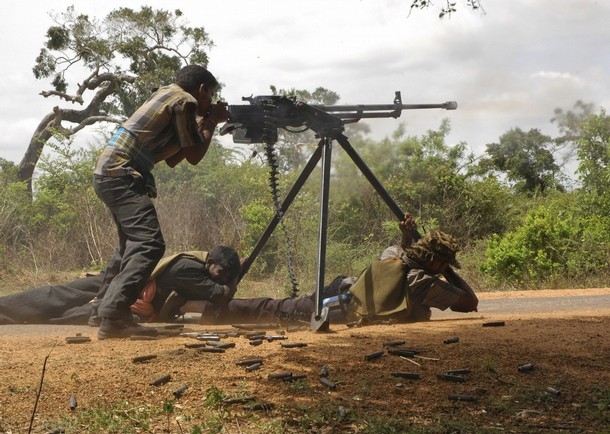

“猛虎”组织使用的W85式


巴基斯坦装备的W85式

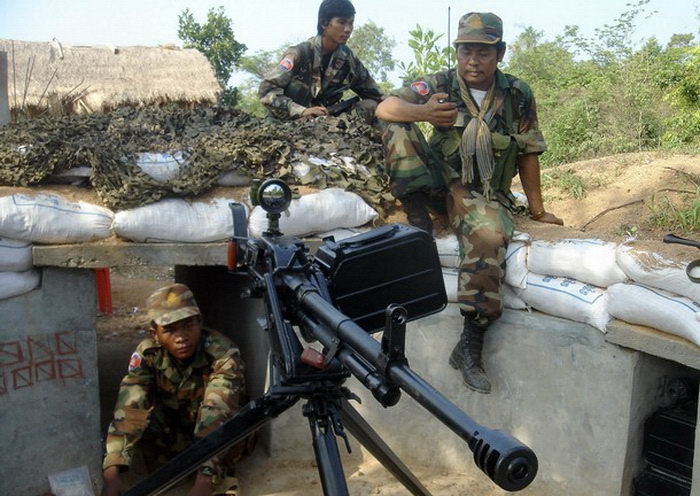

柬埔寨的W85

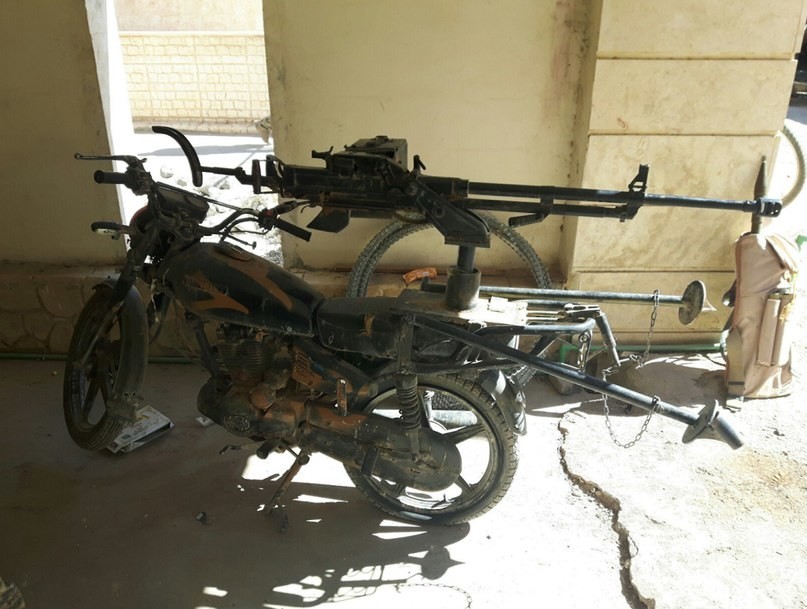

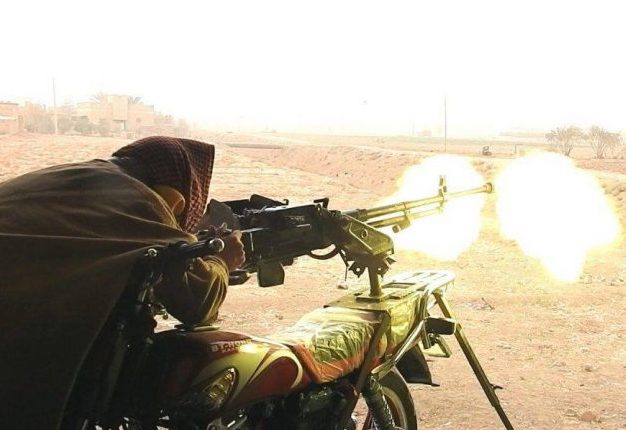

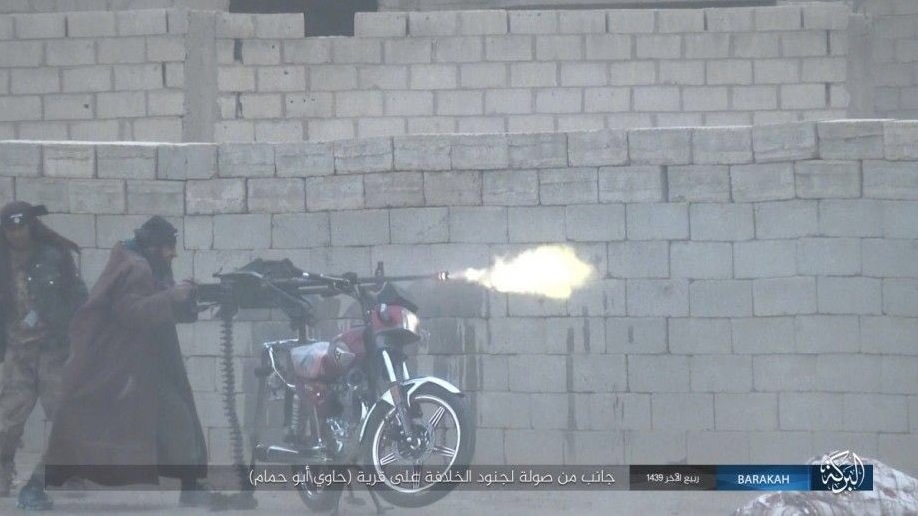

由库尔德武装带起的新玩法:在摩托车的尾架上焊接上一挺W85,变成摩托化机枪部队


以摩托为战斗载具的85式高机

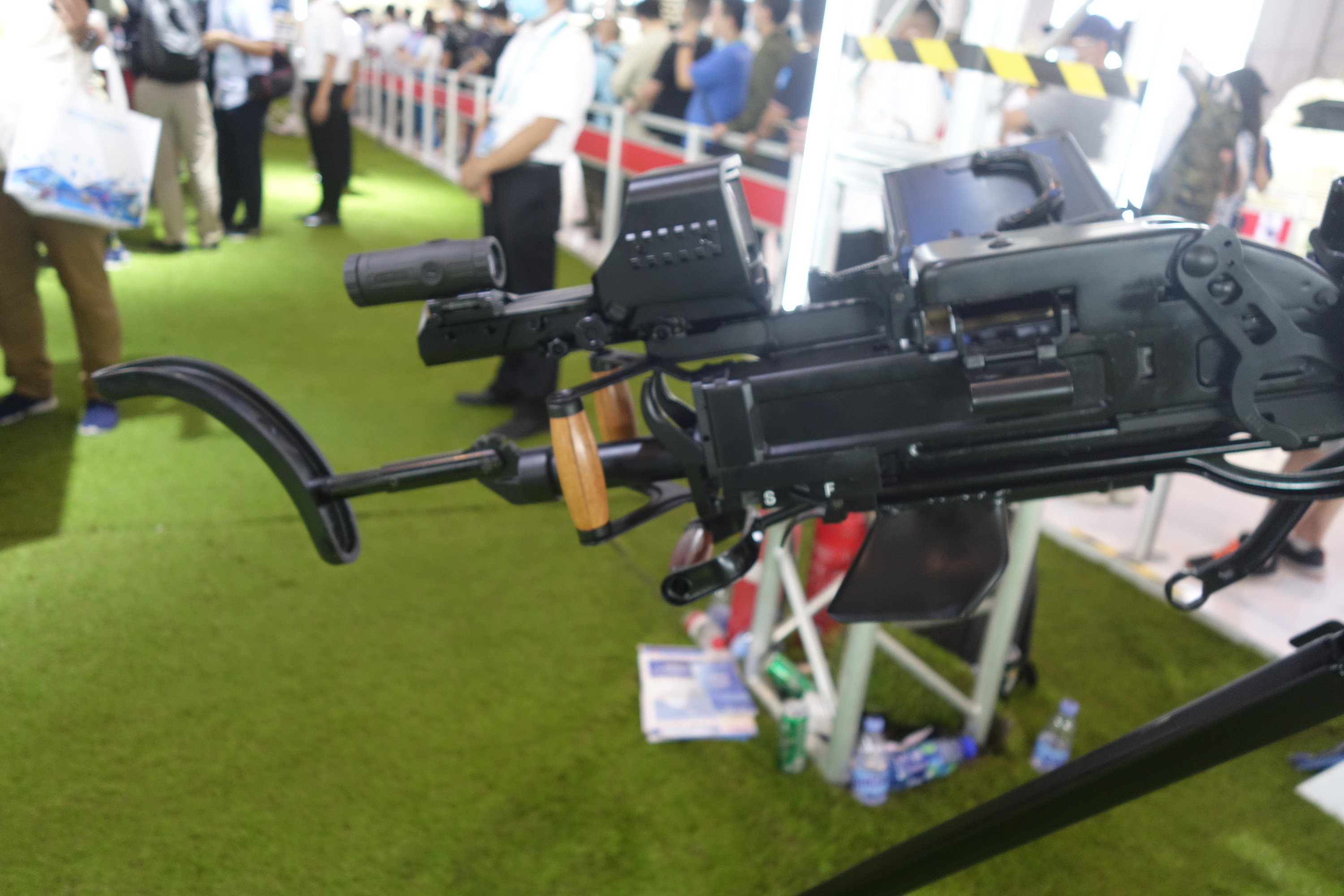

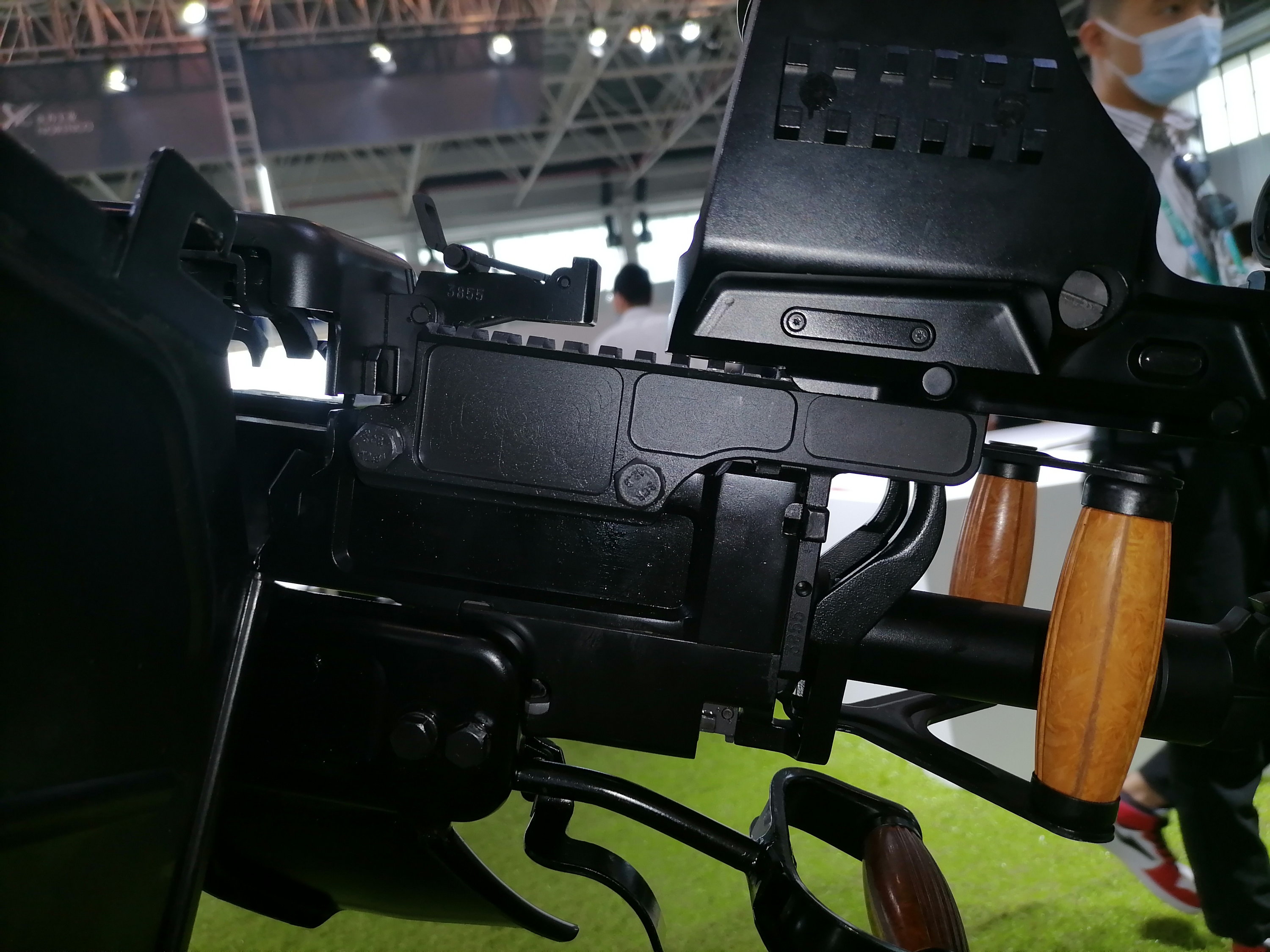

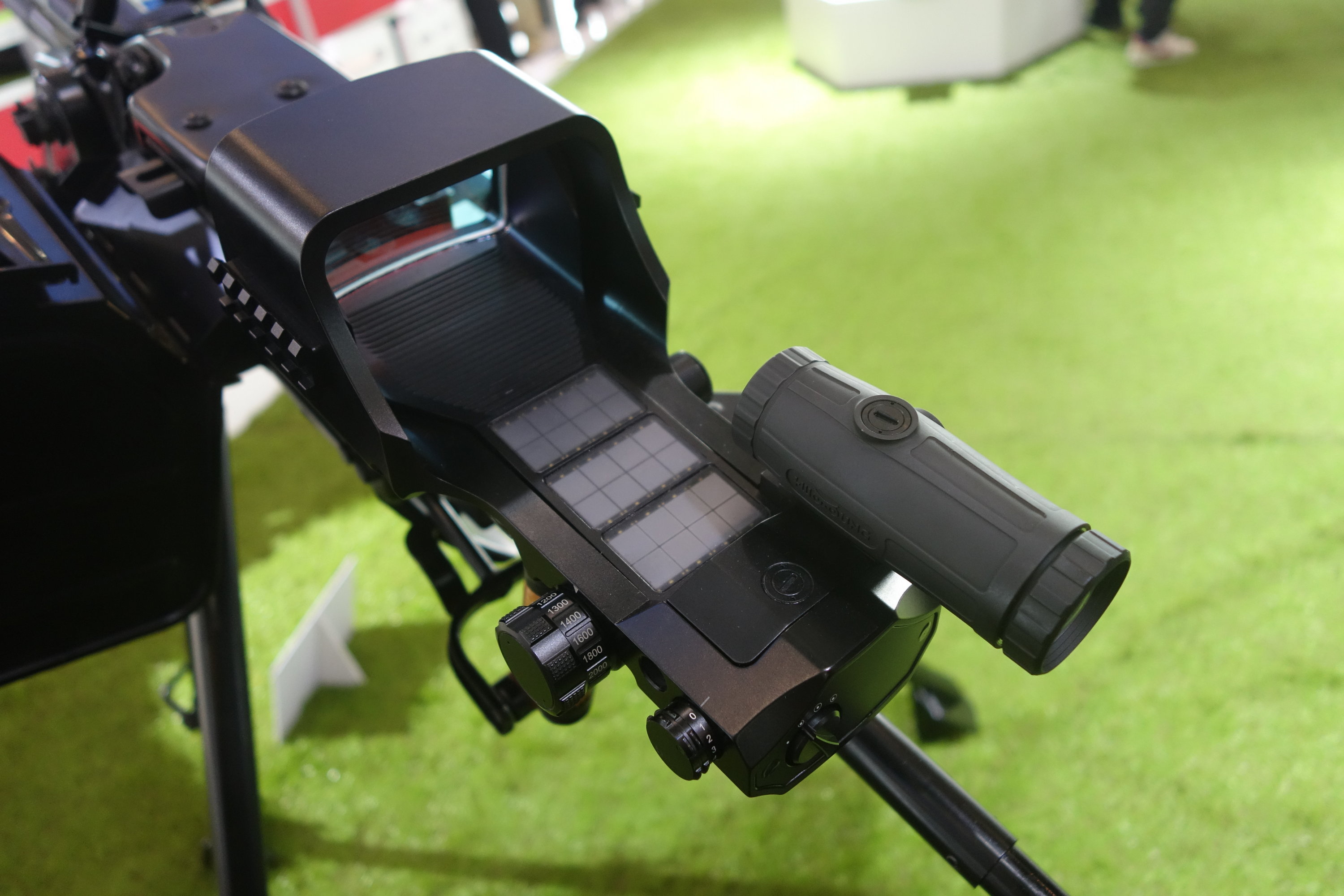

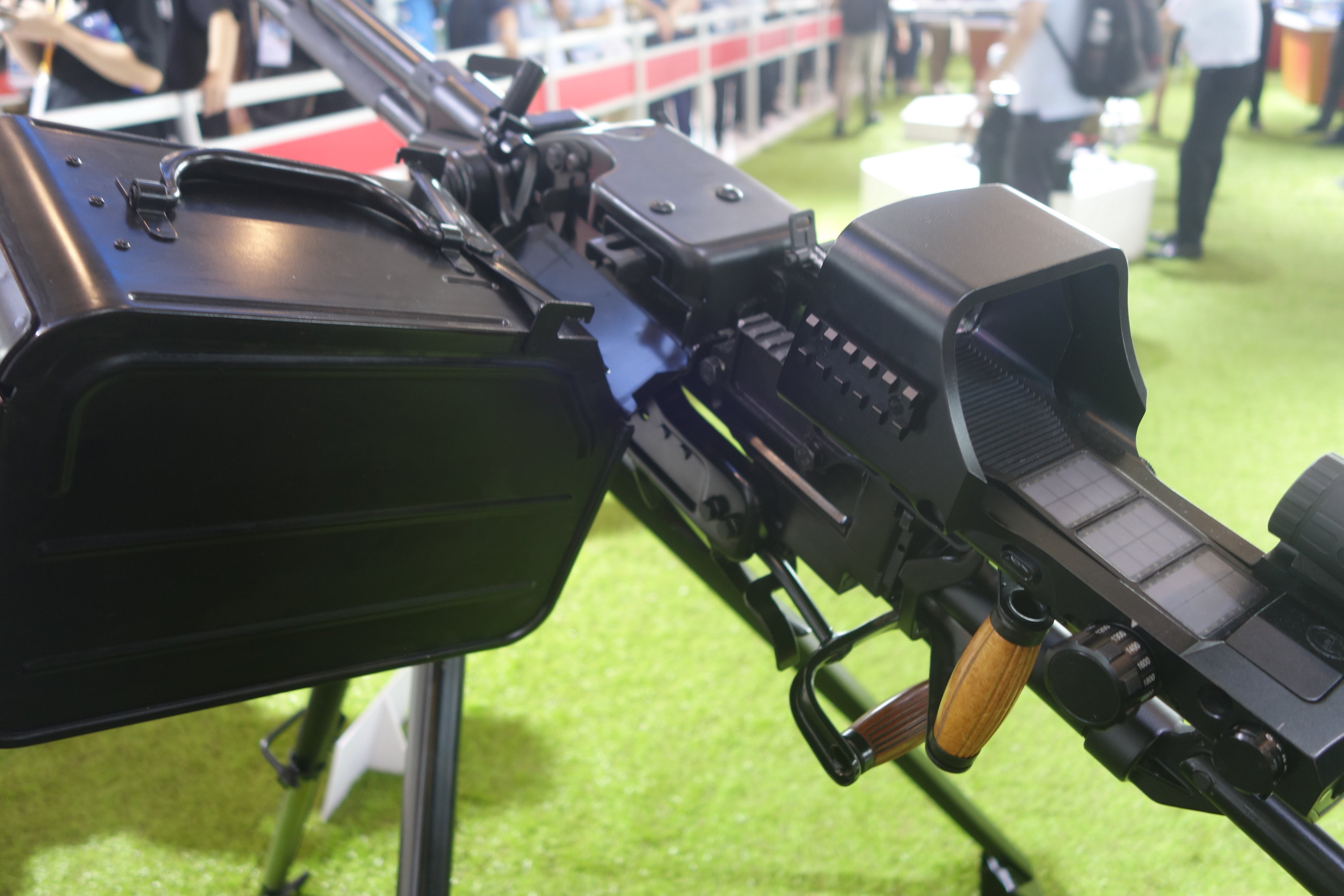

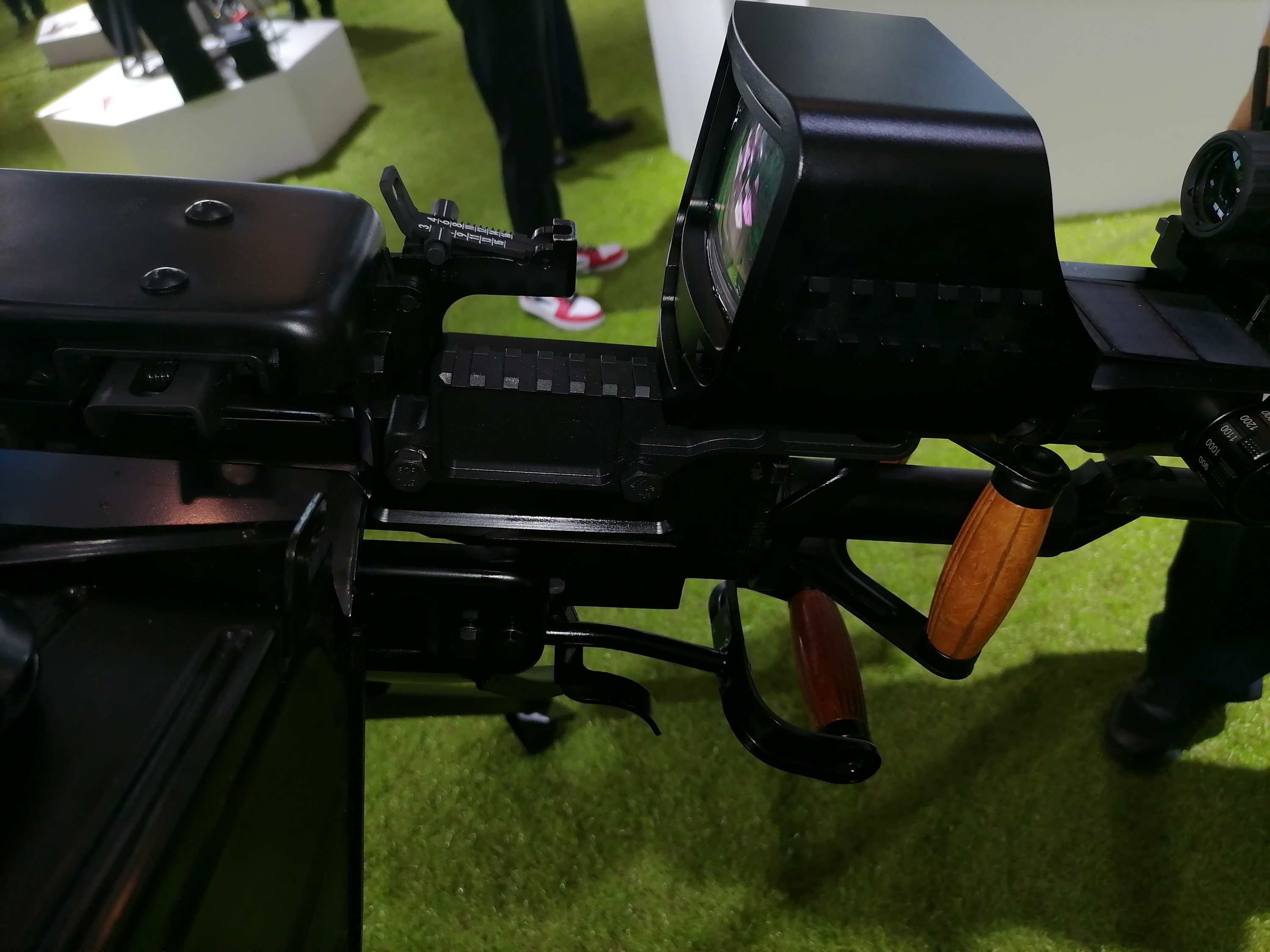

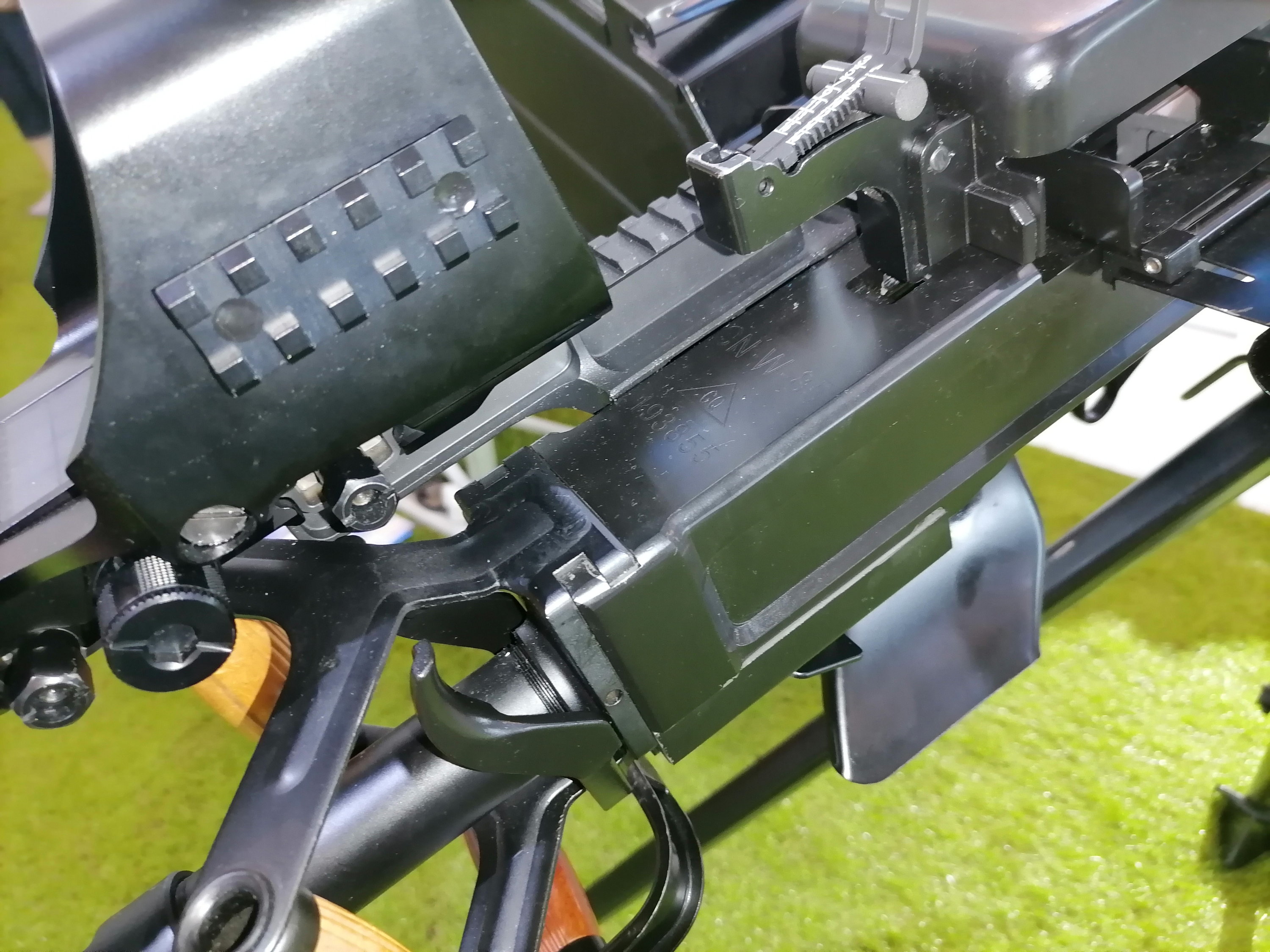

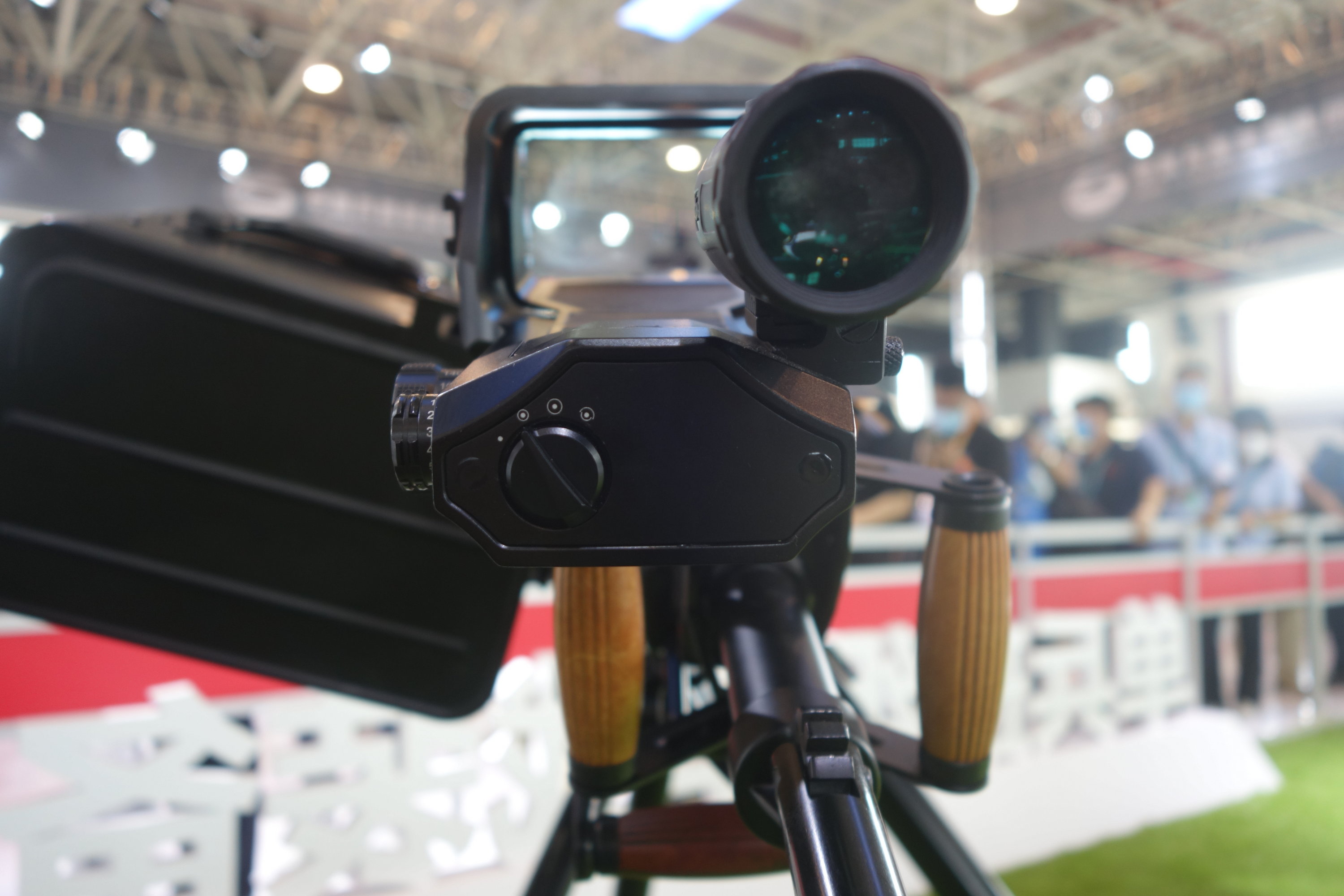

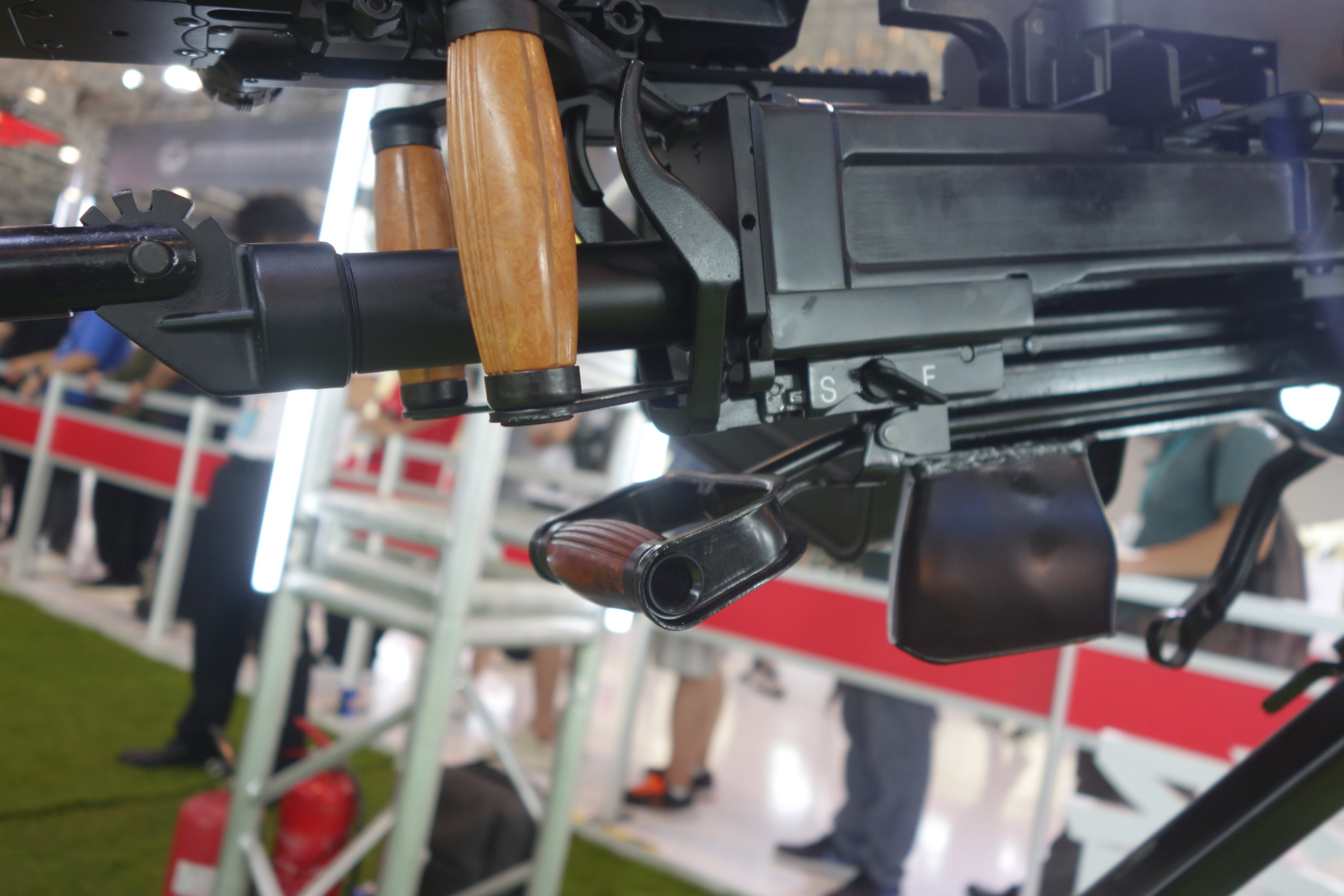

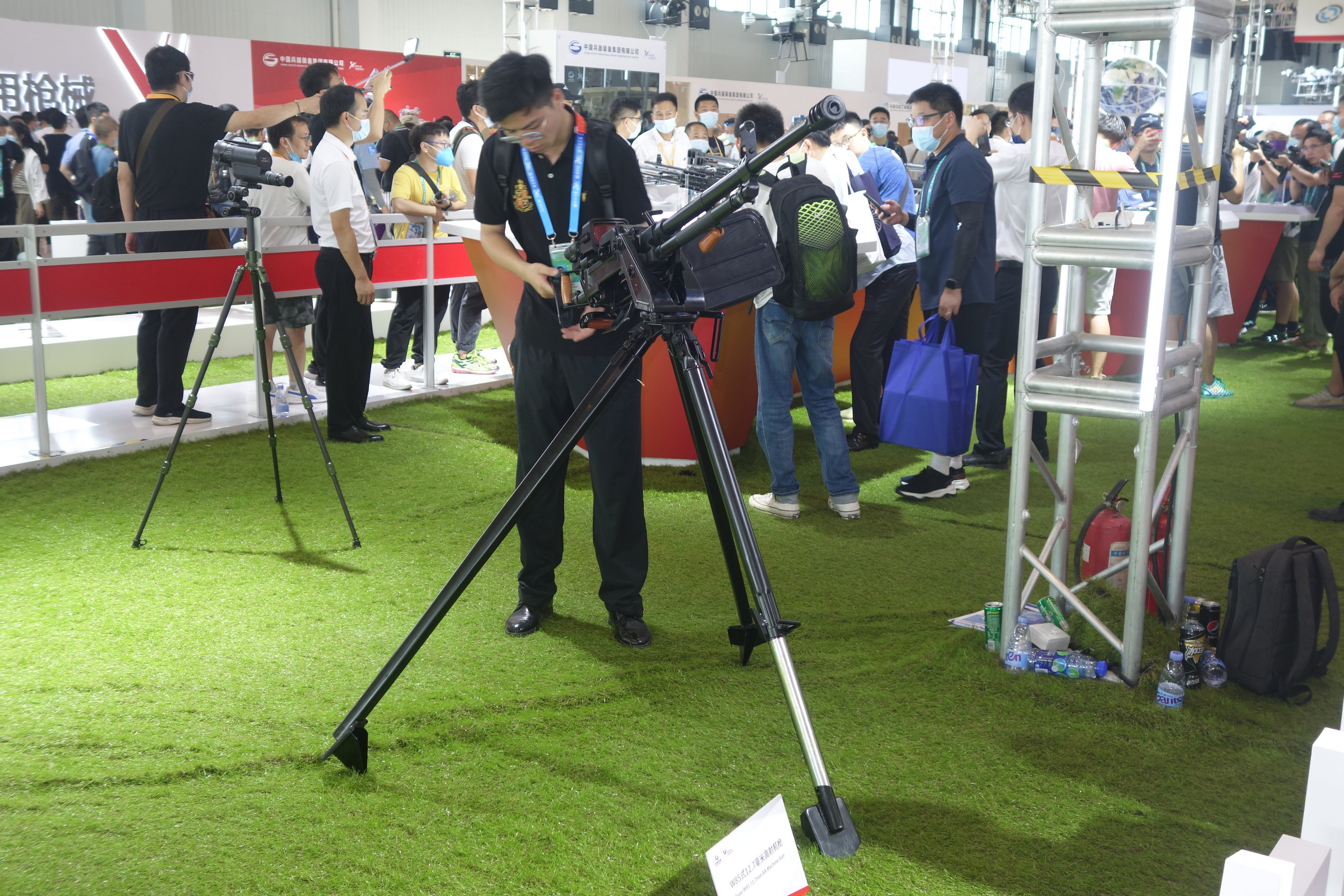

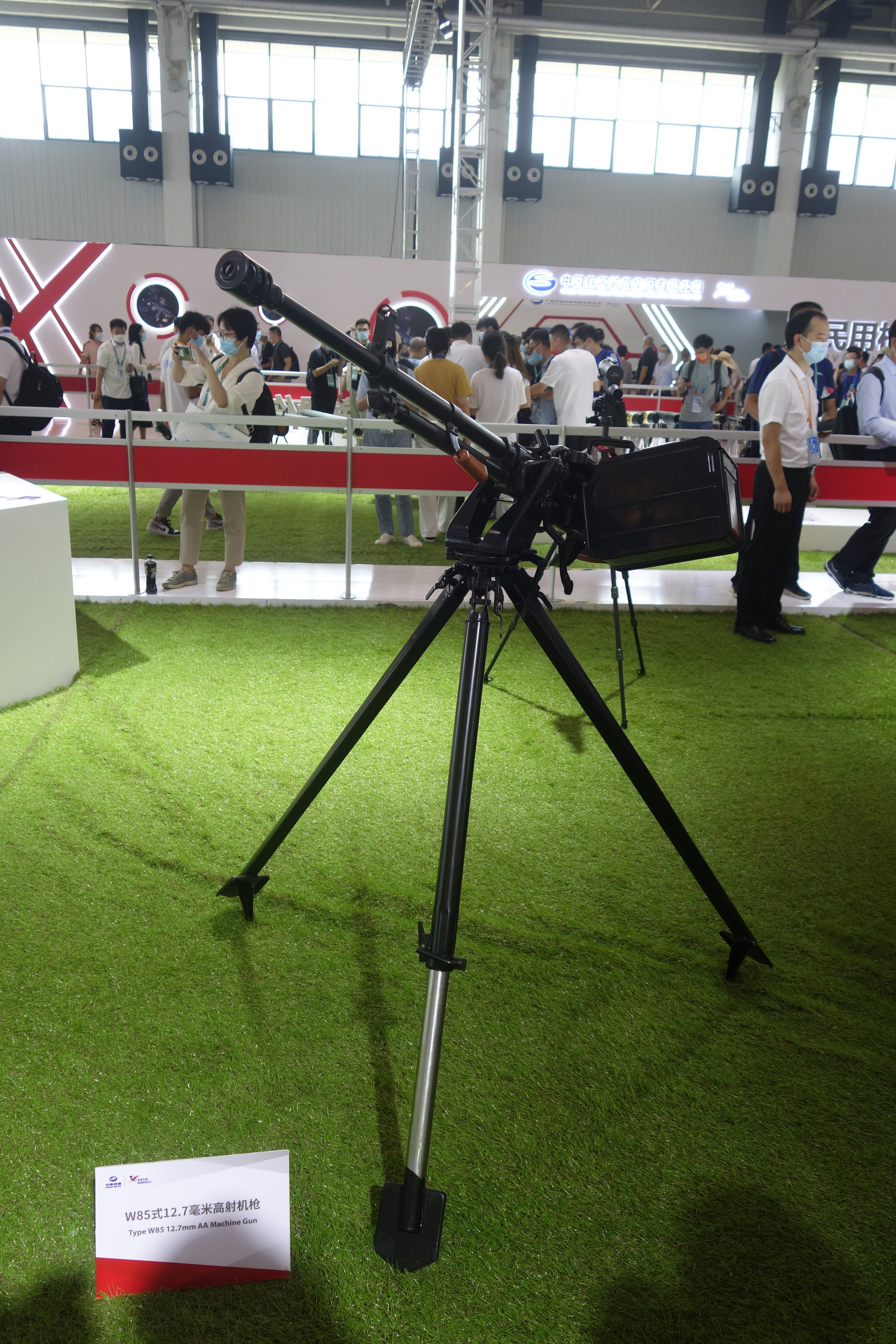

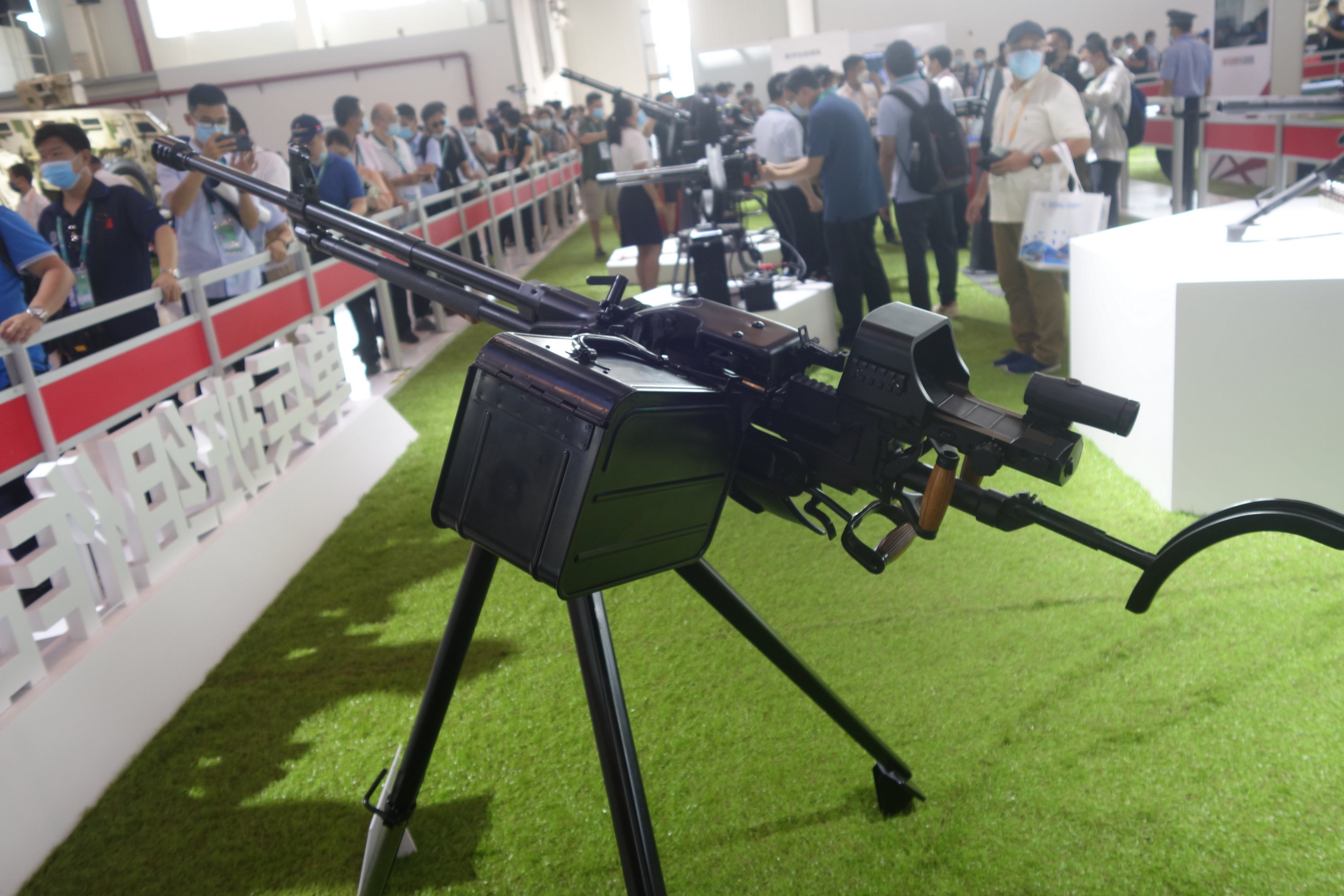

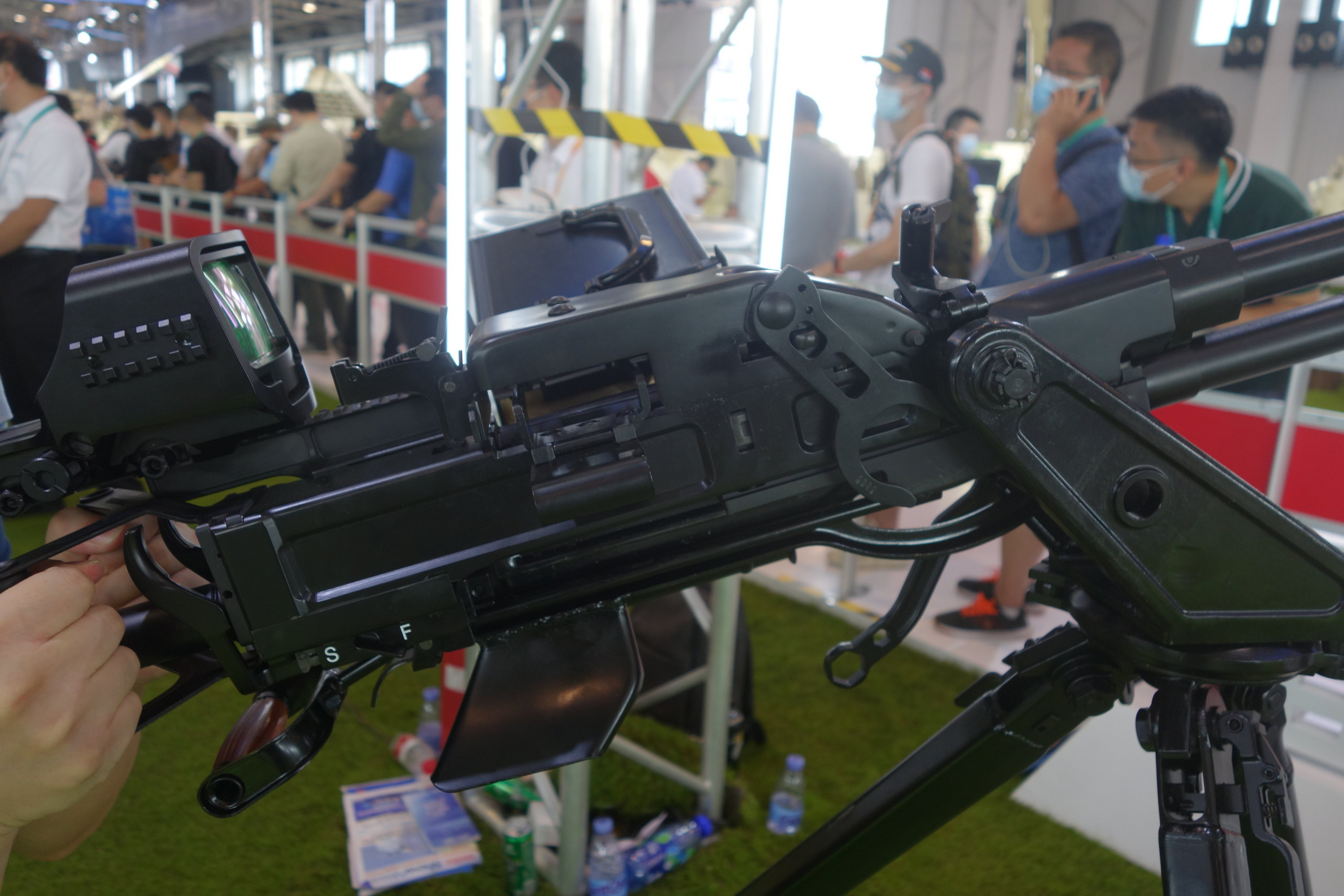

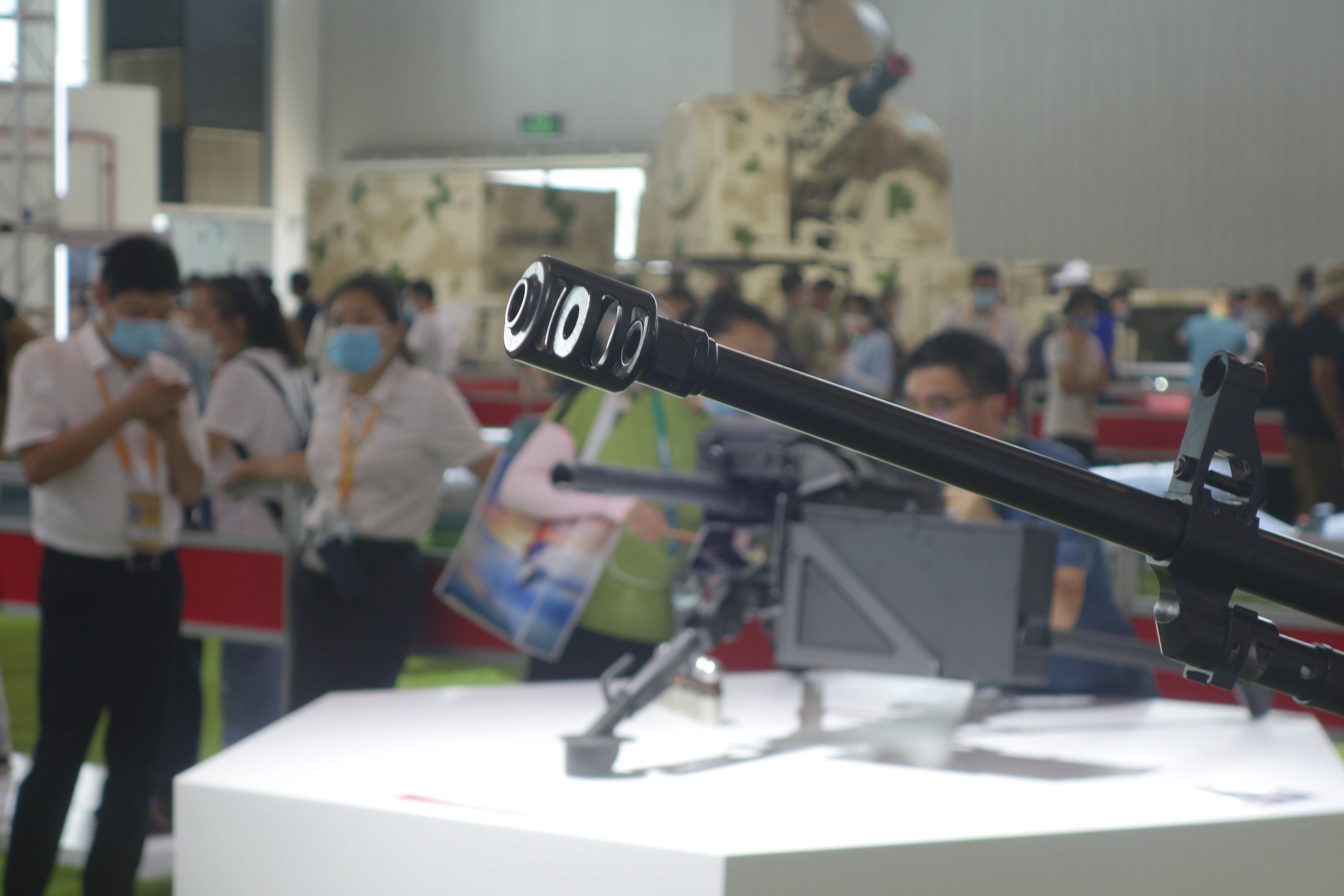

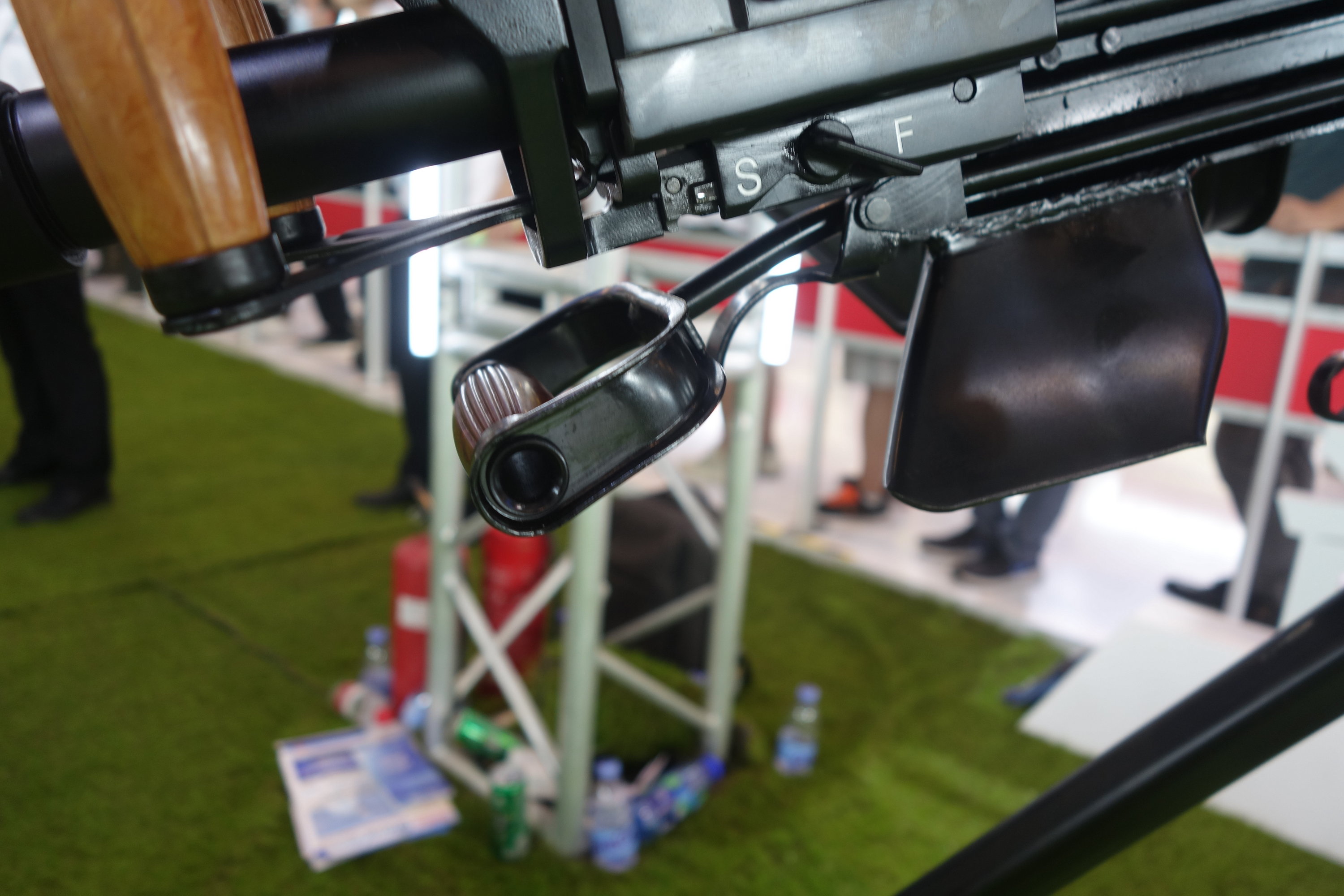

2021年珠海航展上展出的W85式重机枪

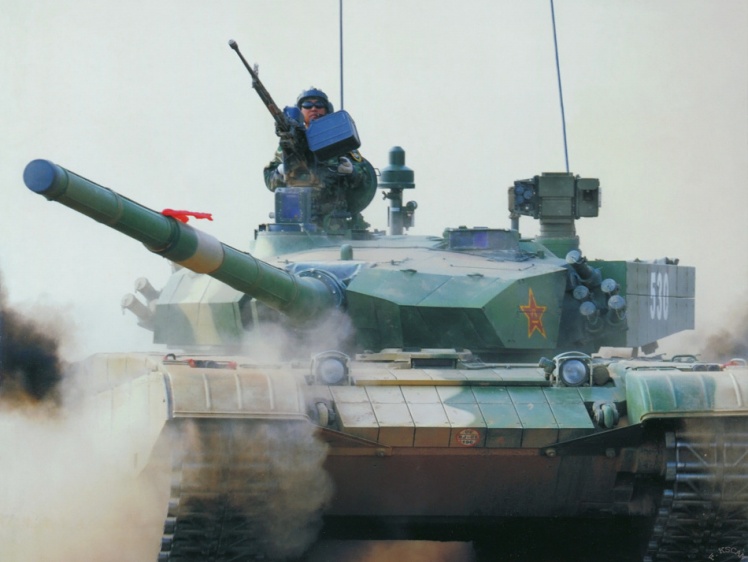

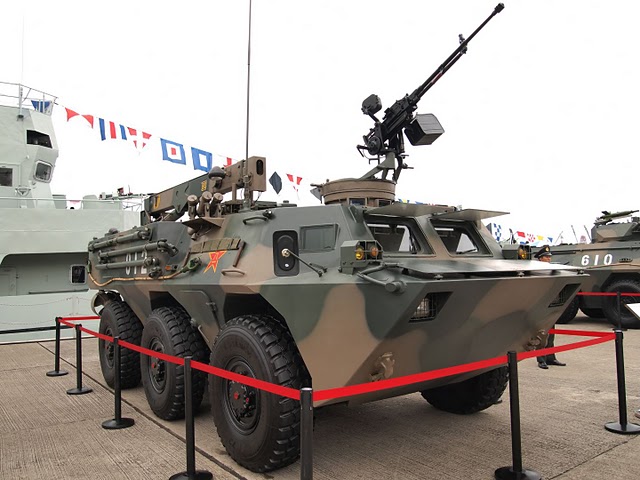

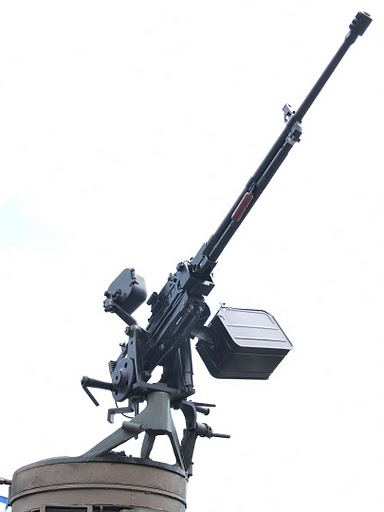

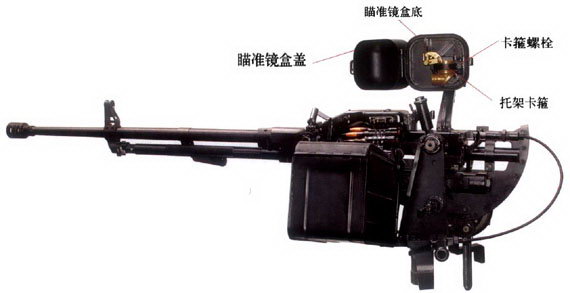

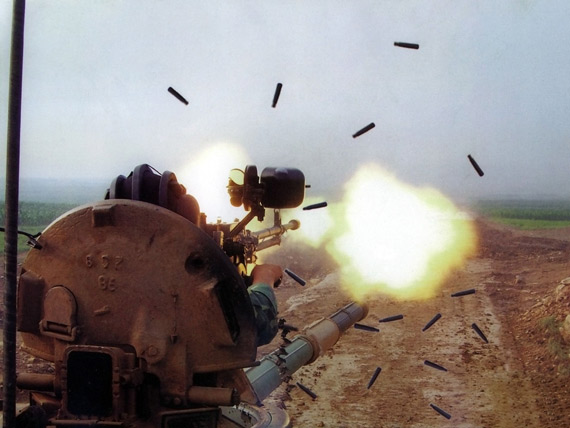

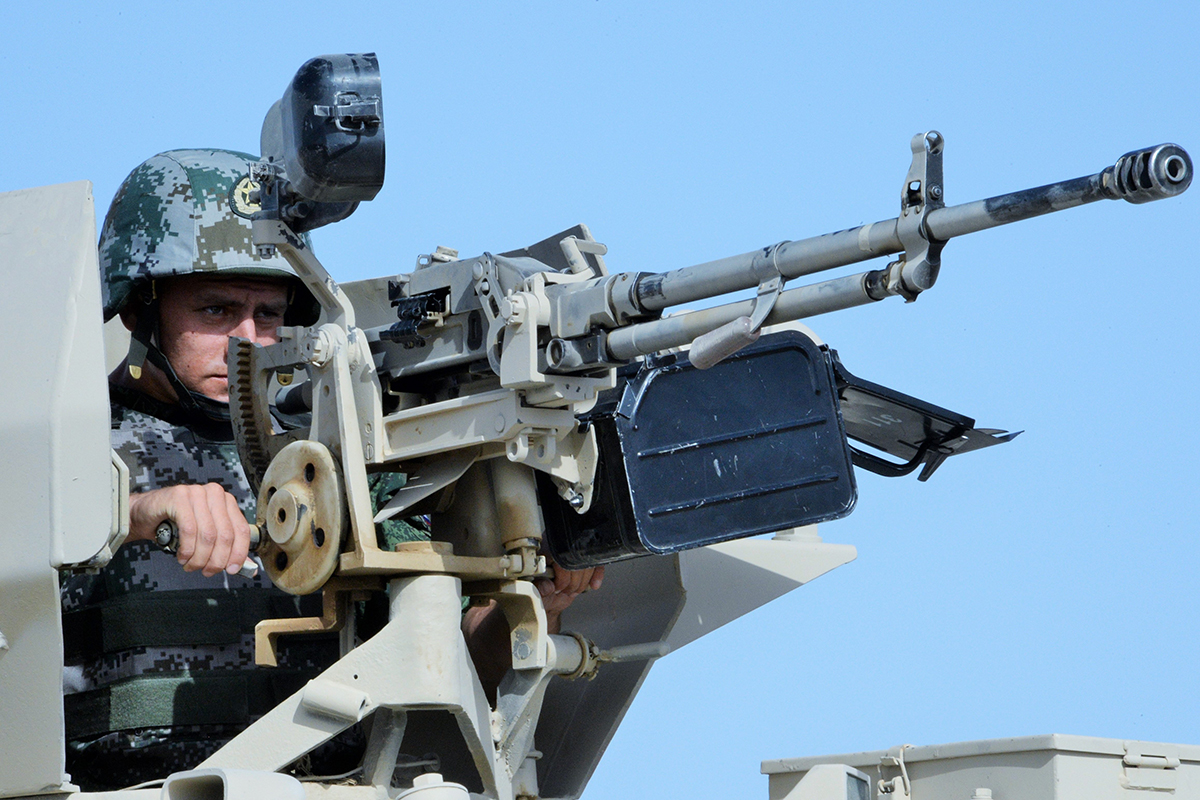

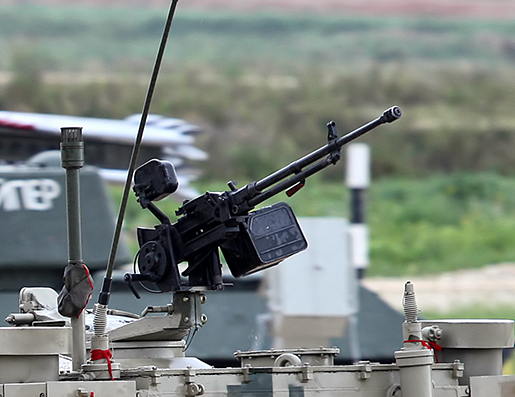

QJC-88式车载机枪

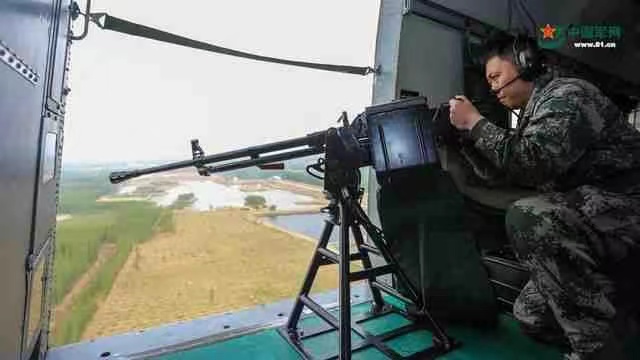

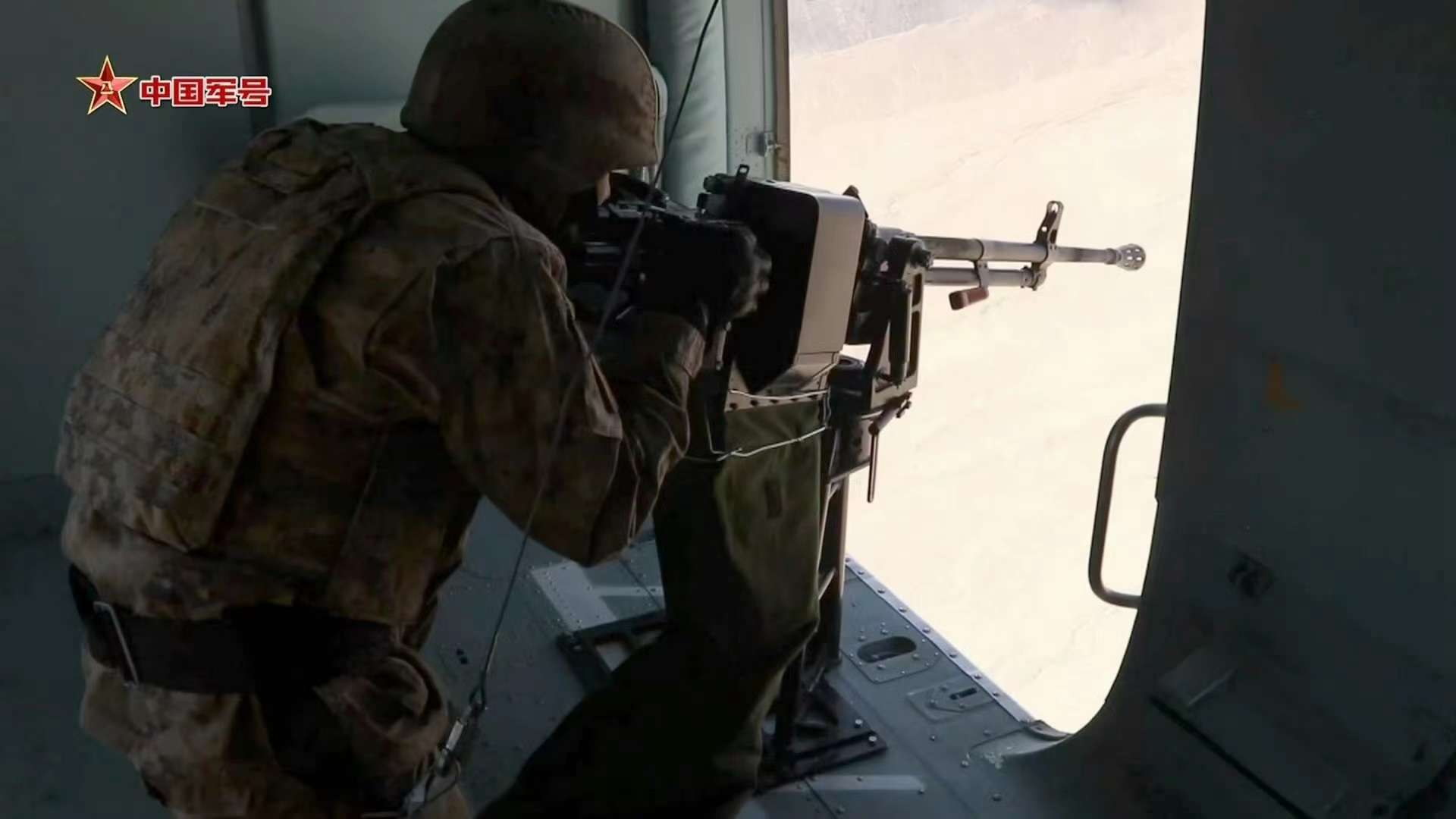

把QJC88安装到直升机上作为门枪使用,然而没有向外伸的摇臂式枪架,所以射击范围会比较小


在地面进行QJC88门枪的射击训练

资料来源:《轻兵器》1999年第8期

     《轻兵器》2002年第9期
