〈〈国产轻武器

QLT89榴弹弹射器





Cal.  50mm



QLT89榴弹弹射器(经常被简称为“三无发射器”)是与比利时的NR8111(法国的FLY-K-TN8111极有渊源,其论证工作从1980年代初开始,在1980年代中期开始研制,1990年代初研制成功。武器系统由89式弹射器和89式杀伤弹组成,其发射原理在FLY-K中已经有介绍。这是一种单兵使用的曲射面杀伤武器,主要装备步兵连、排属分队,也可配备特种部队。其主要战术任务是杀伤200~800m距离内的有生目标,压制和摧毁火力点、轻型防御工事等等,并为步兵分队提供火力支援。QLT89榴弹弹射器目前已小批量生产并装备驻港部队。

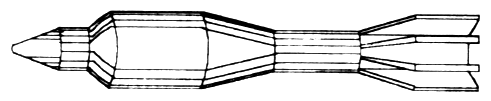

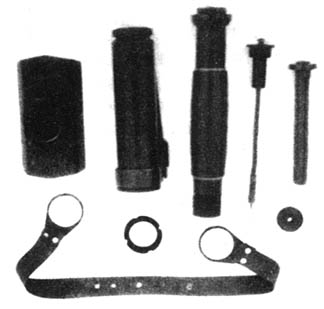

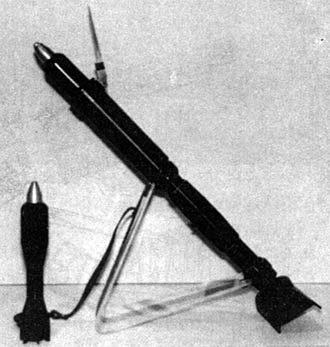

弹射器和杀伤弹(左)及 主要部件图(右)

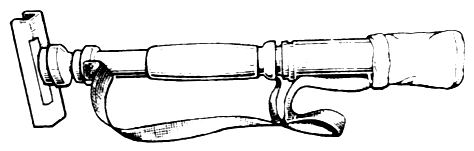

瞄准方式

89式弹射器由定向装置、击发装置、座板组件、背带4部分组成。定向装置包括定向杆和防护筒。定向杆赋予弹丸飞行的方向和承受发射时的冲击力;防护筒用于保护定向杆和连接瞄准具,也是发射时手抓握的部位。击发装置由支撑管、击发组件和击针组件组成。支撑管用于容纳击发组件,连接弹射装置和炮杵,中部装有解脱销。击发组件由击发套管、保险销和击发机组成,功能是驱动击针组件和释放击针,构成待发保险。击针组件由击针座、击针簧、击针顶杆和惯性击针组成。座板组件由钢质底板、驻臼、吸震套和炮杵组成,是弹射器的支撑部件,用于承受和传递射击时的后坐能量。

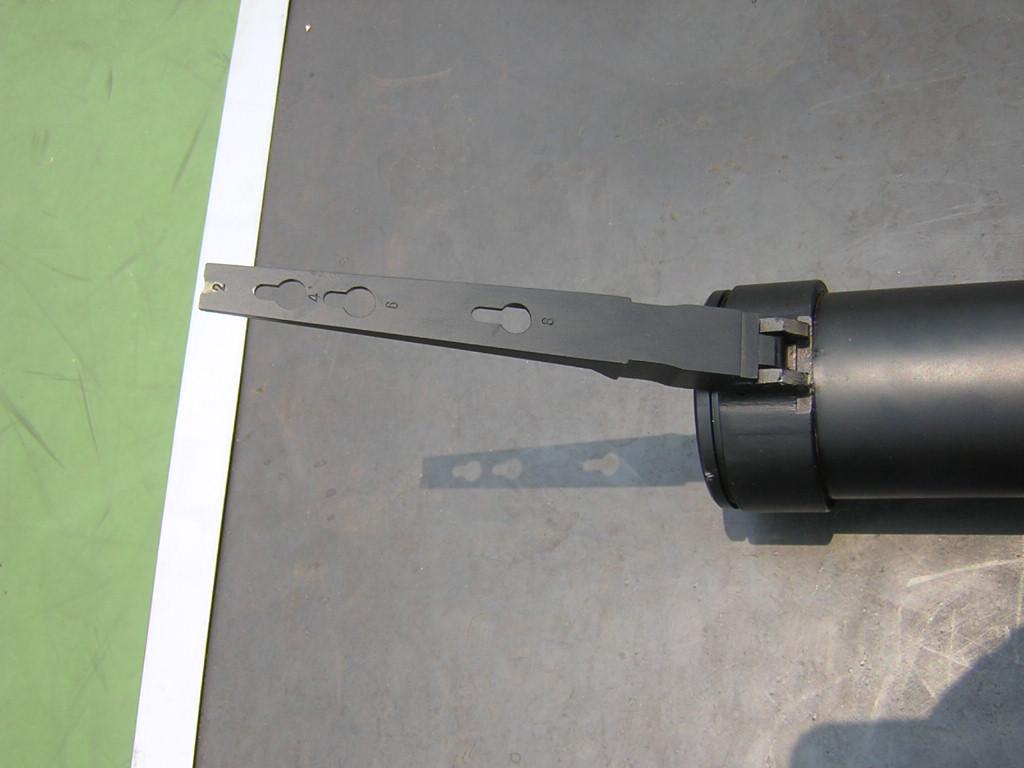

89式弹射器的瞄准具与FLY-K不同,是由表尺板和背带上的射角标记组成。表尺安装在防护筒上,表尺板上印有“8、6、4、2”的字样,分别代表800m、600m、400m和200m;背带除用于背负外,还有与表尺板上"8、6、4、2"相对应的射角标记,用于对相应射程进行瞄准。

89式50mm杀伤榴弹的引信由碰炸机构、延时自毁机构和保险机构组成。发射后当弹飞离弹射器50-100m时解除保险状态;碰击目标后惯性击针克服阻隔簧的抗力,击发雷管;如果着发机构失效,延期药盘经19-30s后再引爆雷管。战斗部由铝合金壳体、破片套和高能炸药压制的主装药柱组成,破片套由刻槽钢丝绕制成,爆炸时可形成800多片杀伤破片,杀伤半径超过16m。

89式弹射器 重量 4.1 kg
全长 600 mm
寿命 6000 rds
89式杀伤弹 弹径 50 mm
全弹重 700 g
全弹长 330 mm
有效杀伤半径 16 m
初速 100 m/s
有效射程 200~800 m
最大射程地面密集度 40×10m

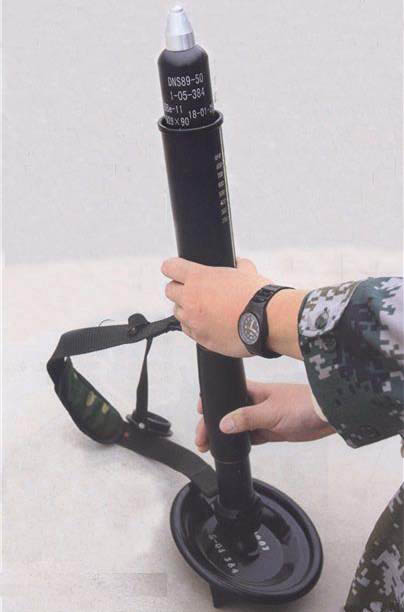

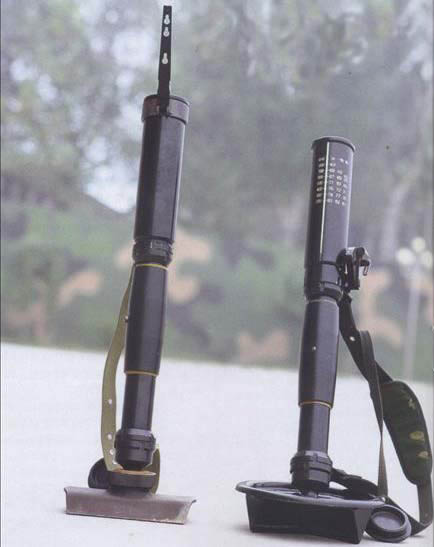

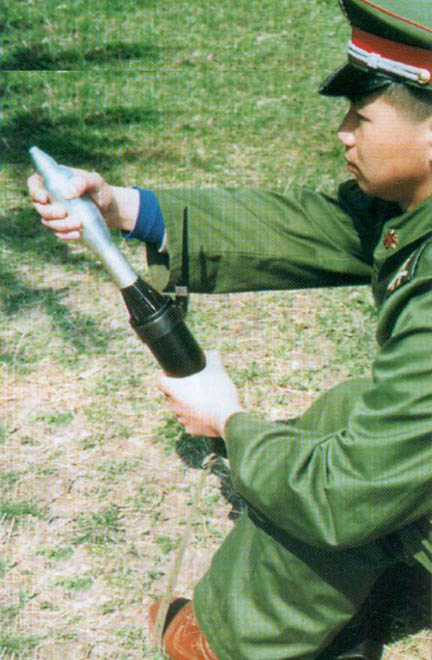

发射器及榴弹

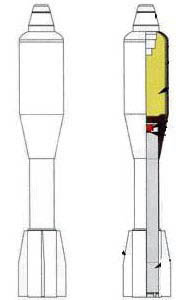

杀伤弹的结构

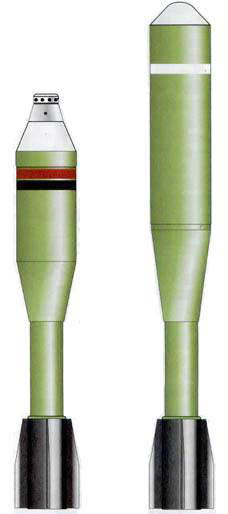

杀伤弹与烟雾弹

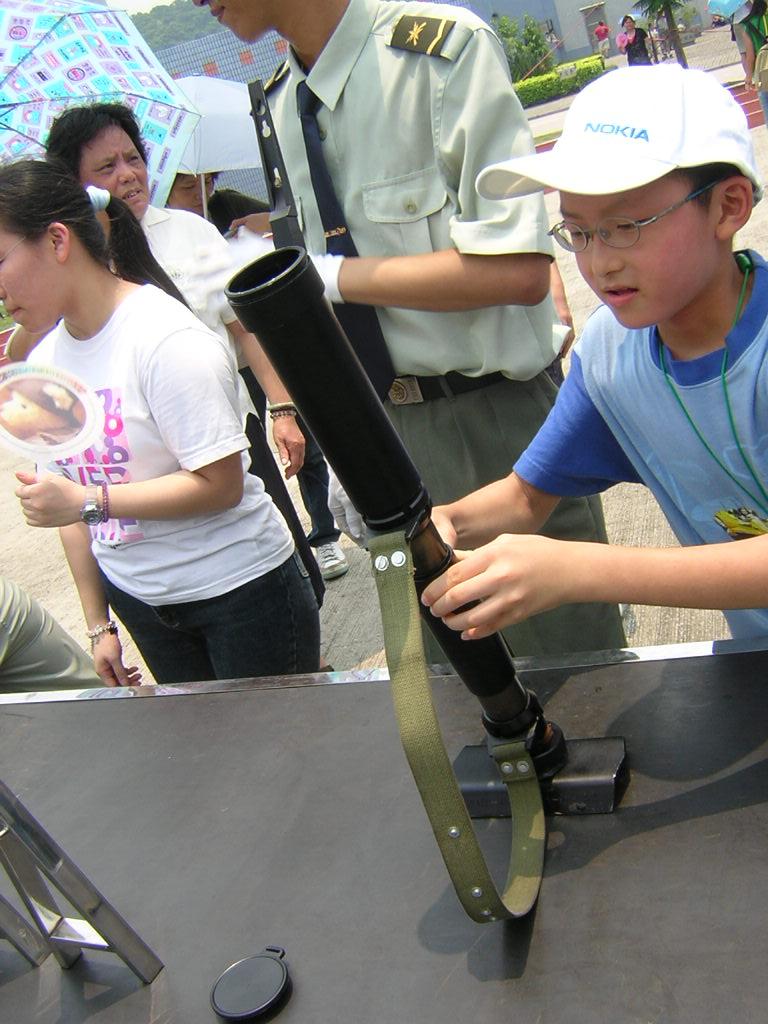

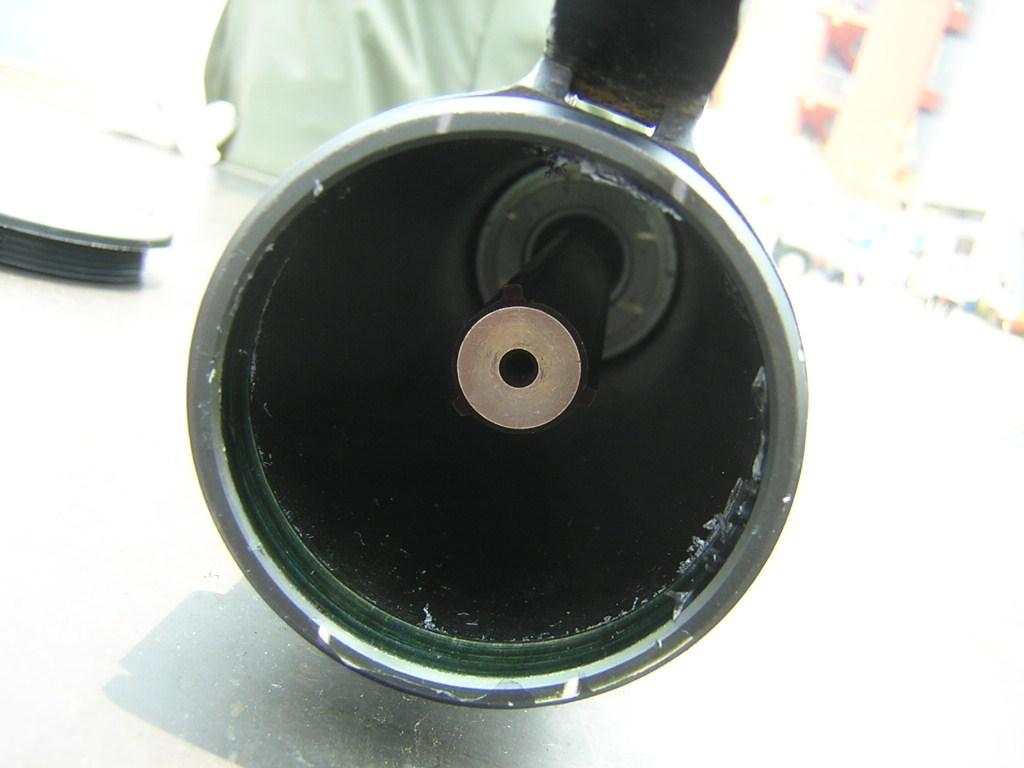

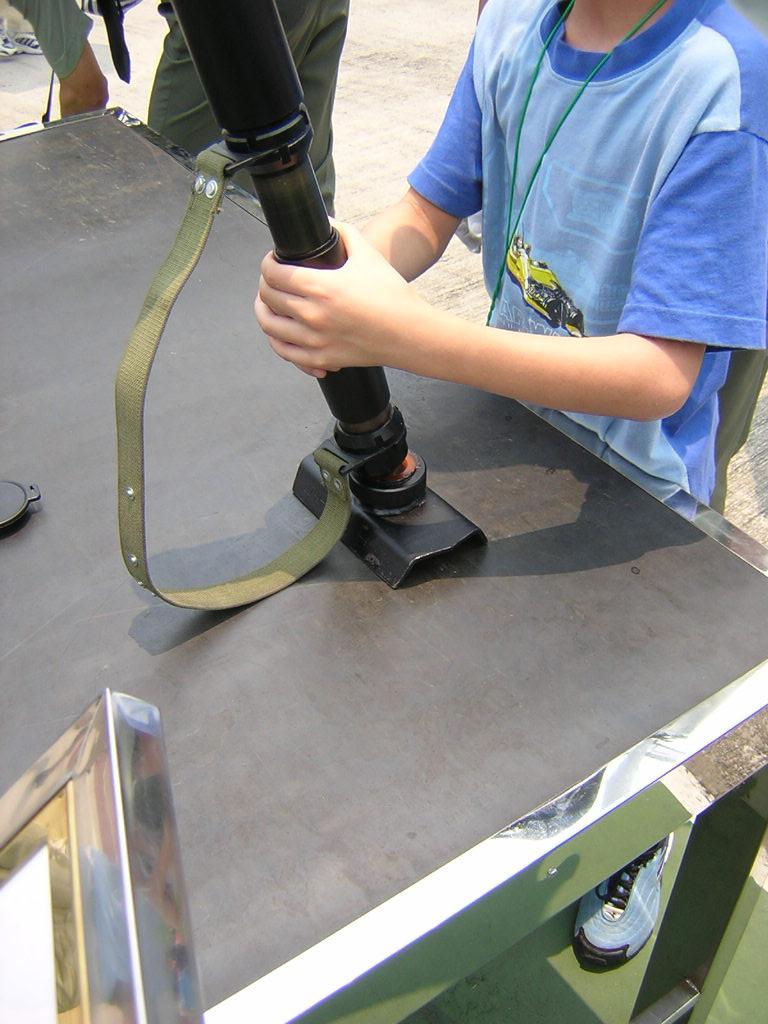

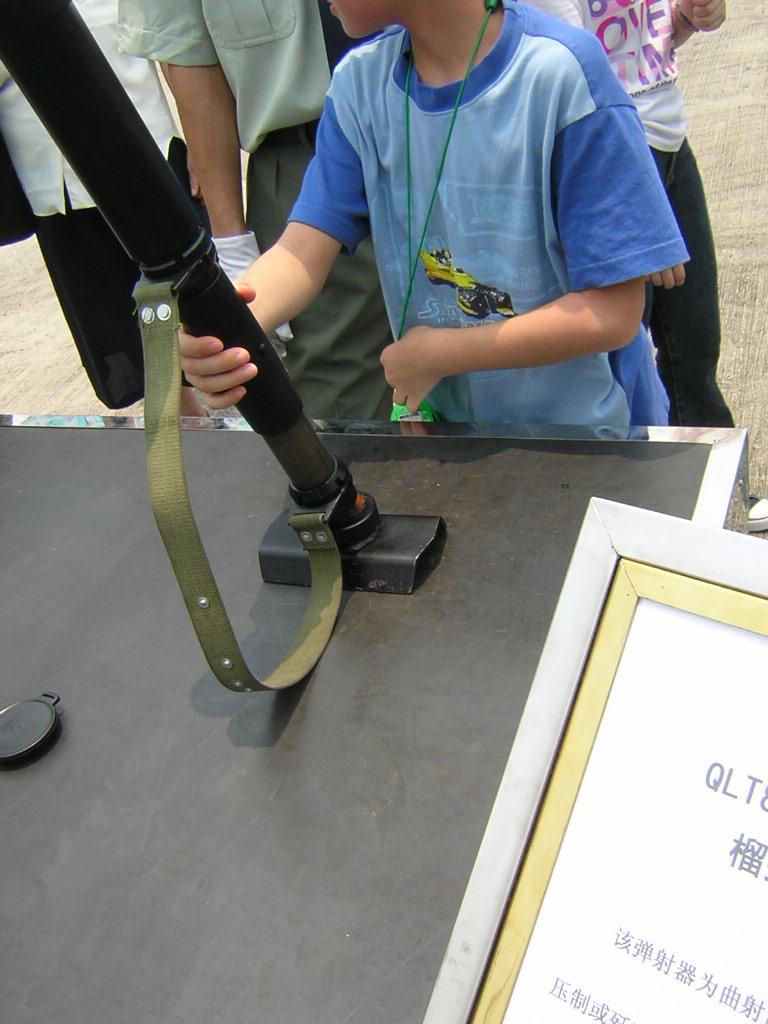

在2004年7月1日驻港部队开放日上展示的QLT89淡泊提供)

参考资料:《轻兵器》2000年2月

2004-08-22
