QBS09式军用霰弹枪





口径:  18.4mm



QBS09式军用霰弹枪,是与QBS06式水下步枪、水下手枪、QBZ95-1、QBU09式反器材步枪一起,在2010年1月23日CCTV的一个关于白城试验场里的女试枪员黄雪鹰的节目里曝光的,当时只有几个短短的镜头,也只知道其时军用霰弹枪已经定型,只是名称尚未公开。直到《轻兵器》2011年5月上才正式解密。


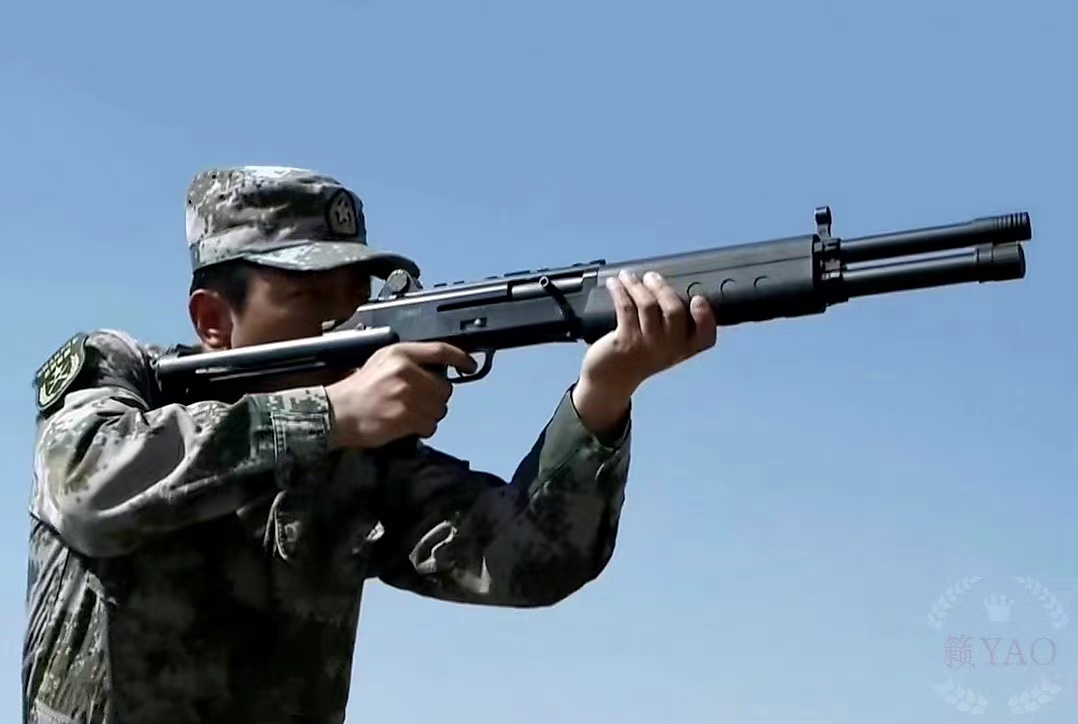

09式霰弹枪首次暴光的节目

根据资料,军用霰弹枪的预研工作在1989年开始,但正式立项研究是在2005年。

在方案论证阶段时,提出的方案就有弹匣式霰弹枪,下挂式霰弹枪(下挂于95式步枪),无托霰弹枪和伸缩托霰弹枪等,最终确定了伸缩托、管状弹仓的方案。在这一阶段还解决了弹药的核心技术问题,在2005年11月,军用霰弹枪系统通过方案评审后,转入工程研制阶段。

工程研制阶段历时两年多,完成了初样机和正样机的设计、试制、试验和鉴定工作。解决了弹壳贴膛、弹托高温气化、特种环境下的可靠性(主要是对导气系统进行反复调整结构参数)、闭锁机构强度等问题,最后在2008年3月,通过了正样机鉴定,开始转入设计定型阶段。

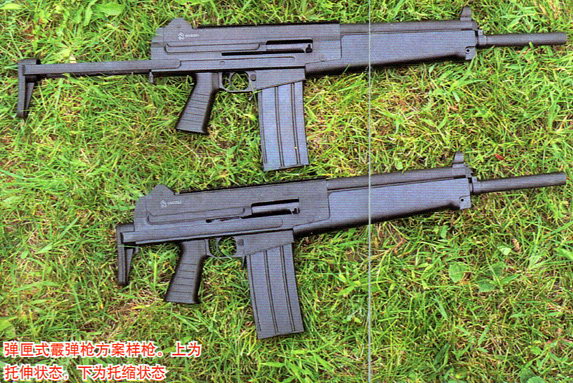

方案论证阶段时的弹匣式方案

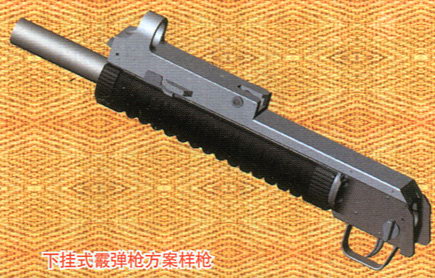

方案论证阶段时的下挂式方案

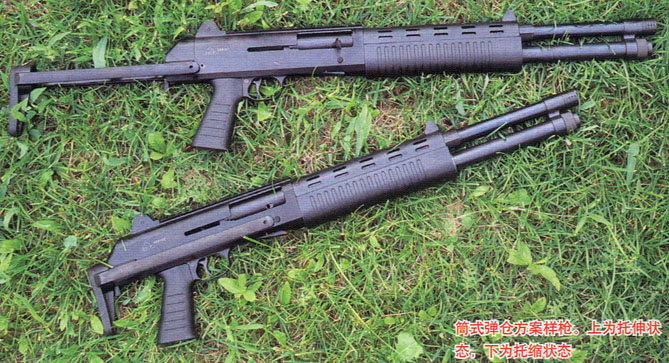

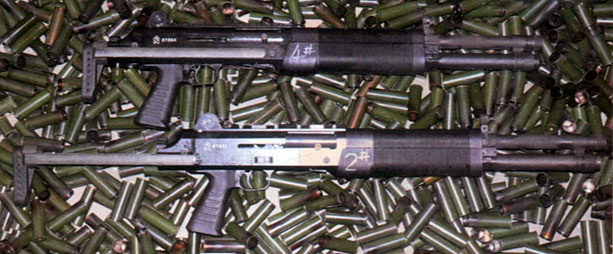

管状弹仓样枪方案

在设计定型阶段,完成了国家靶场设计定型试验和部队试验(热/海区、风沙区和寒区),并针对部队试验中出现的问题继续改进,例如,下护手刚度不足、枪托底板偏小、枪托易拉脱等勤务使用的问题。最后在2009年通过设计定型,正式命名为QBS09式18.4mm军用霰弹枪。该枪由5316厂生产。

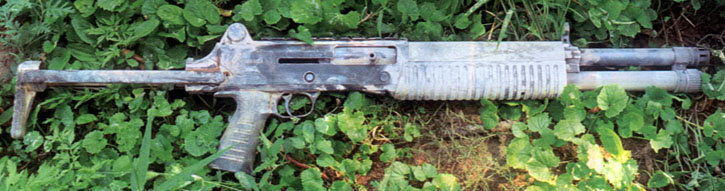

刚经过扬尘试验后的样枪


热/海区部队试验和寒区部队试验


风沙区部队试验和跌落试验

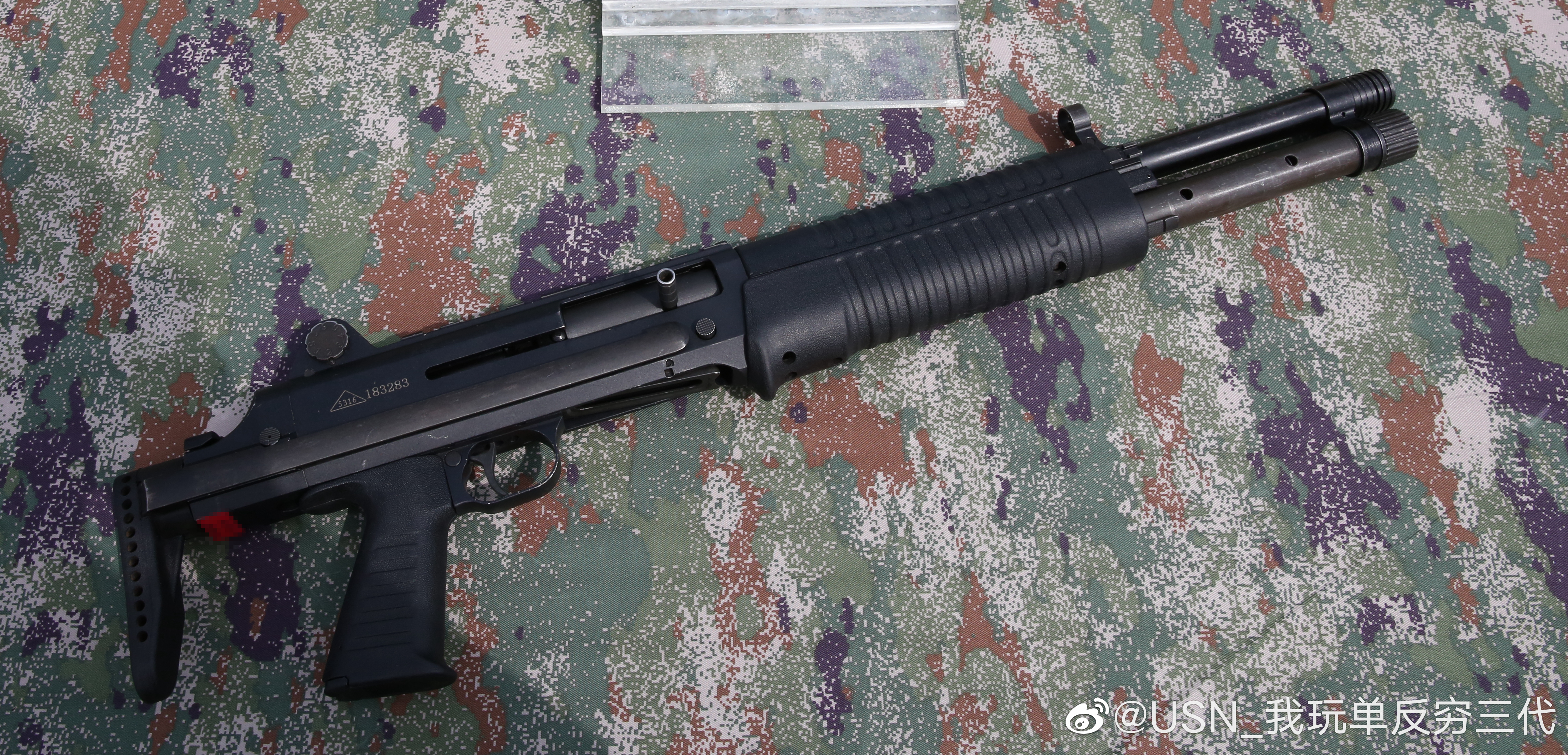

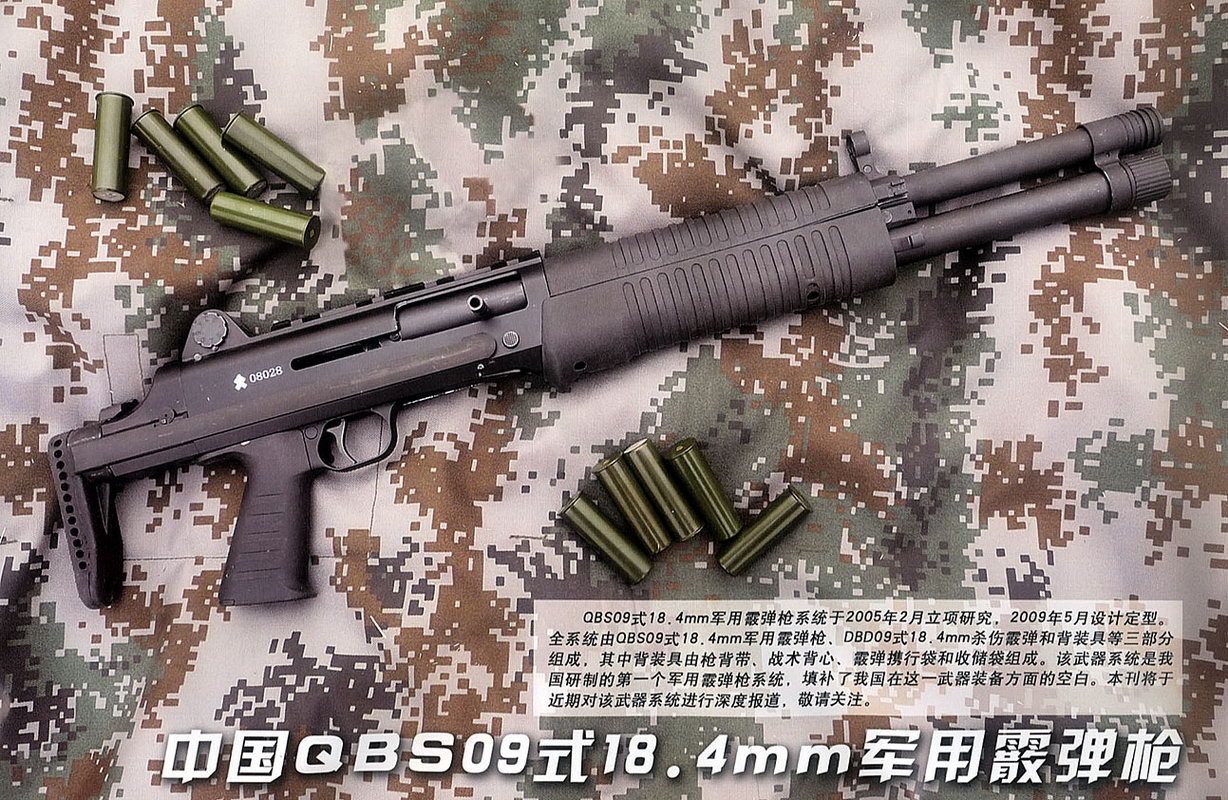

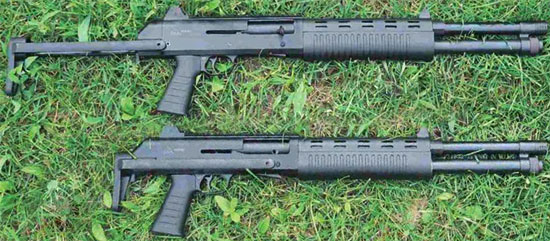

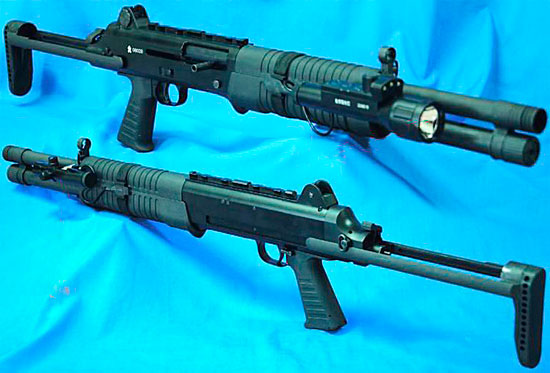

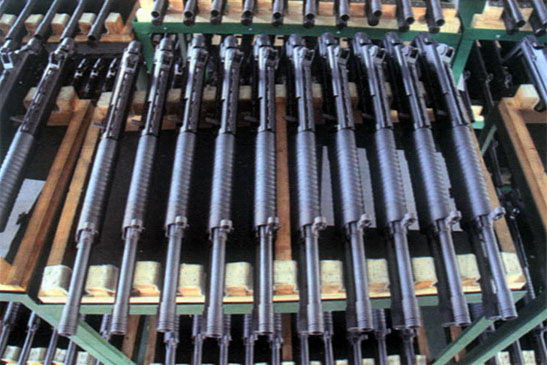

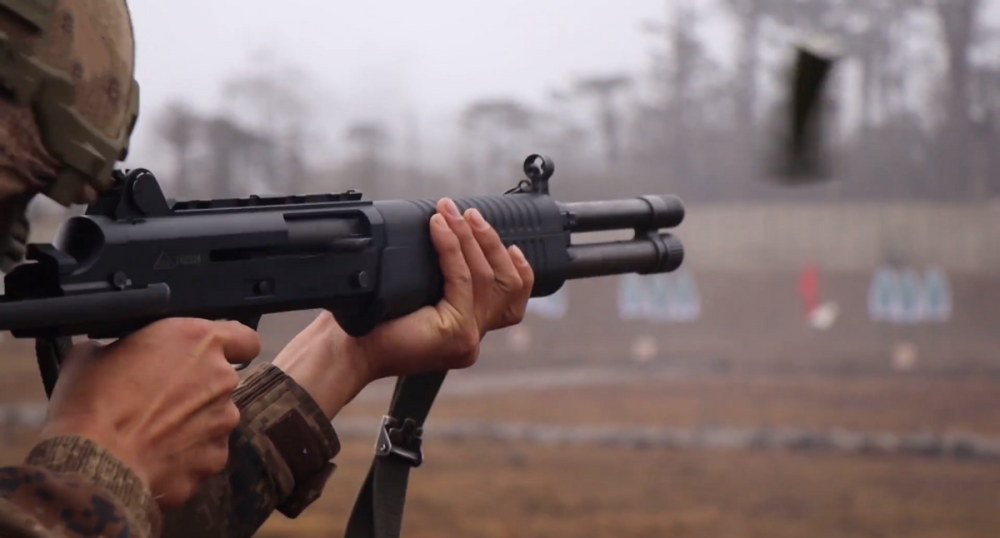

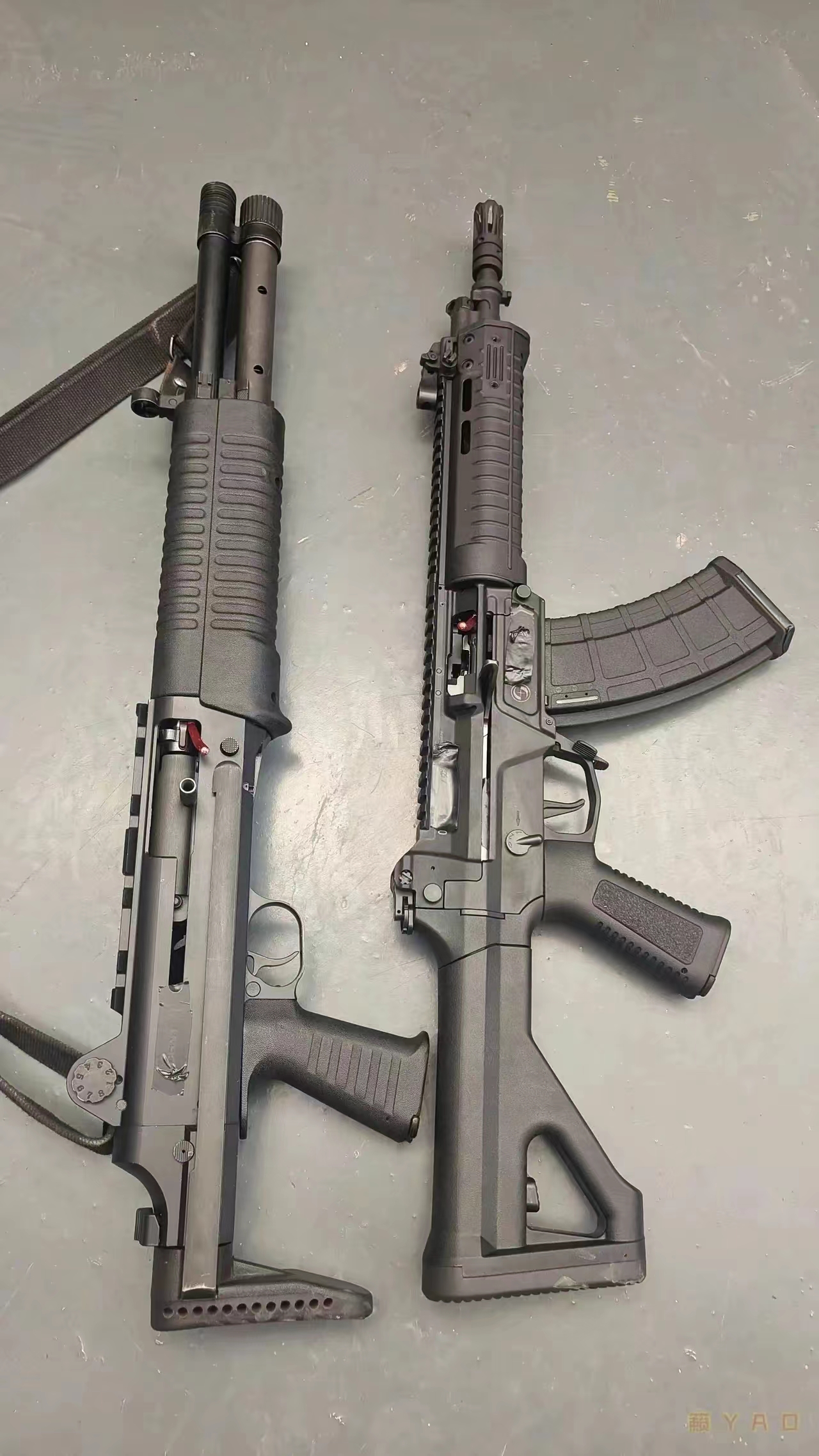

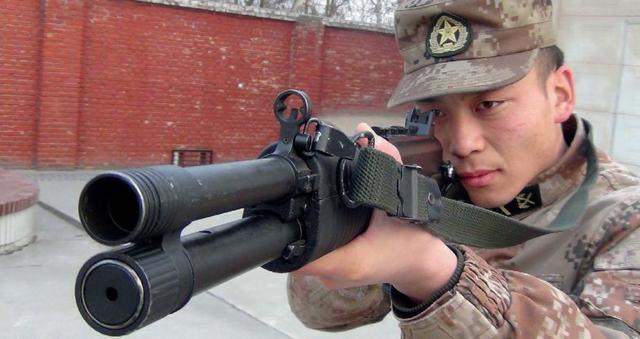

定型后开始批量生产的09式军用霰弹枪

09式军用霰弹枪采用导气活塞式自动原理,机头回转式闭锁方式。

活塞并非传统结构,而是一个圆环形的活塞,直接套在筒式弹仓外面,然后通过与传统泵动霰弹枪结构类似的两根枪机连杆与机框相连。这种环状活塞的效果在雷明顿1100型、11-87型等其他半自动霰弹枪上已经得到验证。导气箍上有调节塞,有三档位置可调,除了大、小两个导气孔位置外,还有完全封闭两个气孔的位置。下护手前端面左侧有数字显示调节塞的位置,大导气孔对应数字为2,用于扬尘等恶劣环境;小导气孔对应数字为1,用于正常状态;闭气位置对应数字为0,用于发射一些能量低的特种弹药。在武装泅渡时也应该关闭导气孔,泥沙难以进入导气室。

机头有两个大型的闭锁凸笋,击针比较长,安装在枪机框与枪机中间的通孔中。枪机框上的击针销对击针起定位作用,这种设计也起到不同位保险的作用,只有当枪机框完全复进到位后,击针头部才能从枪机前端伸出。如果枪机框未复进到位,即便击锤意外被解脱而打击击针,击针也无法敲击底火。

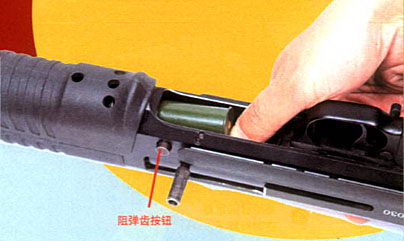

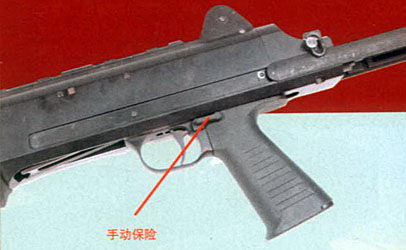

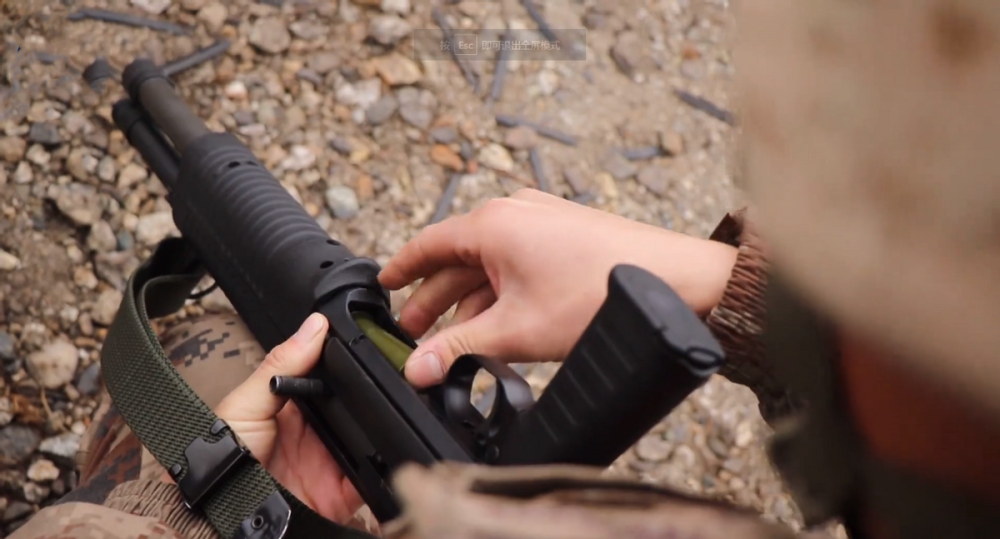

击发机构为回转式击锤击发,手动保险位于扳机护圈左侧后上方,手动保险处于水平位置时为保险状态,处于竖直位置时为射击状态。托弹板和供弹杆的功能与传统管状弹仓泵动霰弹枪接近,也是通过枪机框压倒或放开供弹杆的上部突起,使托弹板下转或上抬,完成放开弹仓尾部、输弹等动作。另外托弹板还有空仓挂机的功能,这是传统管状弹仓泵动霰弹枪所没有的功能。

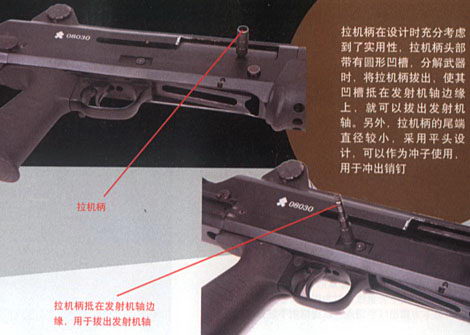

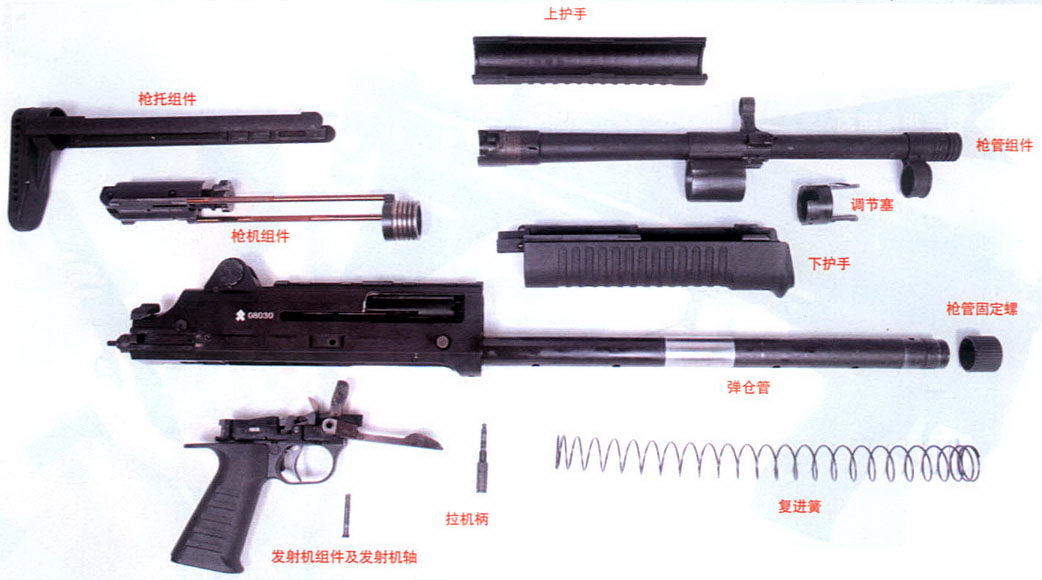

全枪分解

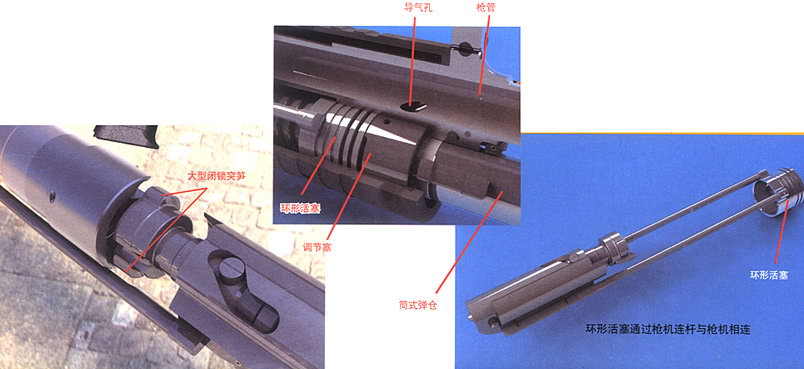

导气活塞与枪机组

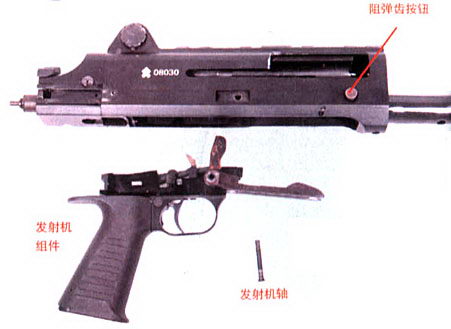

击发机构和供弹机构


托弹板呈空仓挂机状态

枪管长382mm,内表面镀镍磷合金,机匣由高强度铝合金制成,重量轻强度大。全枪金属材料表面采用黑色磷化和硬质阳极氧化等处理工艺,表面呈亚光色。握把、护手等部件采用工程塑料,表面为粗砂面,不易滑手。握把中空,内贮通条等附件。

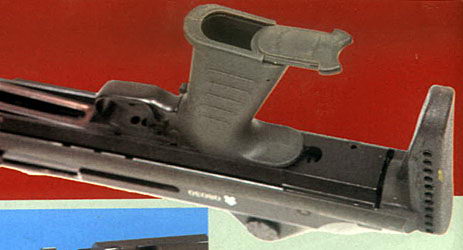

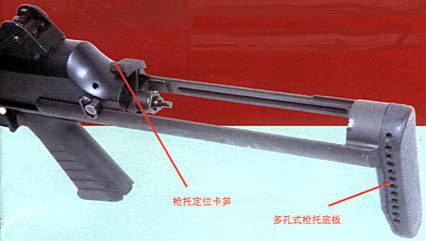

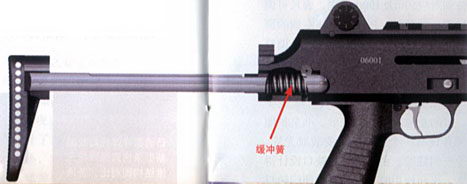

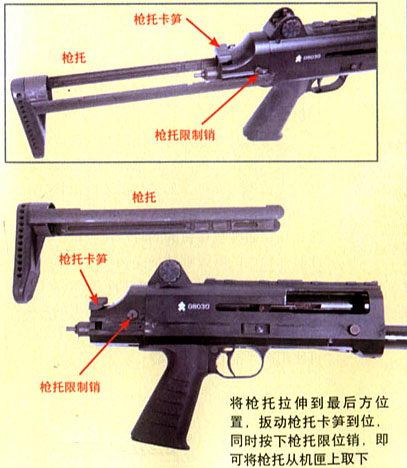

枪托为伸缩式,有三档位置可调,由枪托杆与橡胶托底板组成。伸缩枪托的机构参考了MP5的伸缩枪托,在机匣尾部有一个旋转的定位卡笋。枪托底板为多孔结构,增强了缓冲性能。

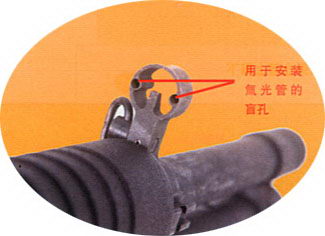

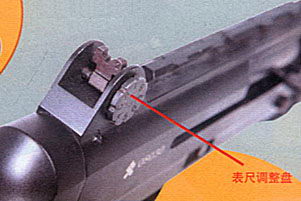

机械瞄具为缺口式照门,L形翻转表尺设在机匣后上部,表尺上的两个照门分别对应50米和100米射程。表尺可调风偏,调节盘上有8个刻度,每转动一个刻度对应50米处的瞄准点偏移1.2cm。准星为片状,有护圈保护,而且和95-1枪族一样,在护圈两侧可安装氚光管用于夜间瞄准。夜间使用时,如果通过缺口能正好看到两个发光点,就表示正确瞄准。

另外,该枪机匣顶部有与95式枪族通用的燕尾槽导轨,用于安装各种光学瞄准镜。而在导气箍左右两侧也装有与同样的燕尾槽导轨,用于安装激光指示器、战术灯等附件。

全枪长 枪托缩起 709 mm
枪托伸出 896 mm
枪管长 400 mm
全枪重 3.45kg
弹仓容量 5 rds
有效射程 100 m

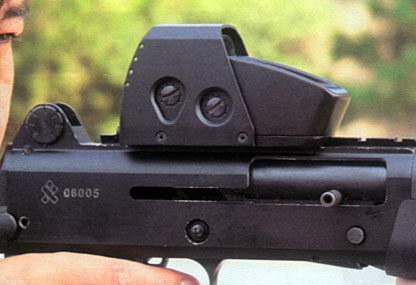

机匣顶部安装国产的全息衍射瞄准镜


中空的握把

09式军用霰弹枪虽然与97式霰弹枪一样称为18.4mm口径,而且其枪弹均采用一体铝合金弹壳,看起来似乎与12号霰弹不同,但实际上09式军用霰弹枪的枪弹是标准的12号,是完全通用的。这一系列的18.4mm金属弹壳霰弹目前主要有09式杀伤霰弹、10式橡皮霰弹、10式染色霰弹共3种,以后可能还会增加其他弹种。比如箭霰弹据说也在研制中。

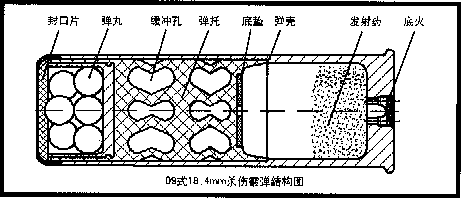

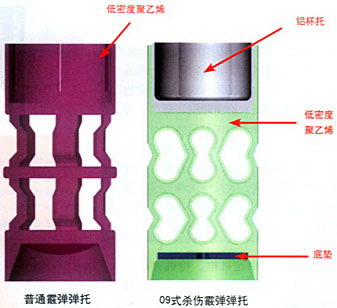

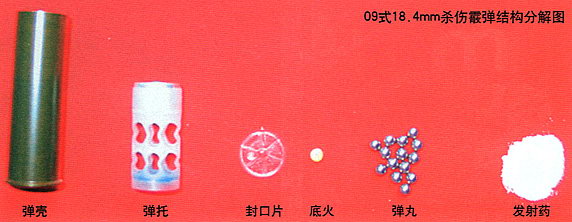

09式杀伤霰弹全弹长65mm,全弹重44g,初速420m/s,内有14粒直径5.3mm、重1.4g的钨合金弹丸,采用这样的材料是因为指标中提出的穿透性能要求比较高,传统的铅弹丸不可能满足要求,根据试验,该弹在100m可穿透25mm厚松木板。在方案论证阶段时,该弹最初是采用分体式弹托,但试验时射击密集度非常不稳定,经反复试验,最后采用铝托杯和低密度聚乙稀注塑成一体的弹托,但试验中又出现钨球弹丸没有从弹托中分离出现的现象,后来又把封口片材料改为易碎材料,在入膛时就碎裂。

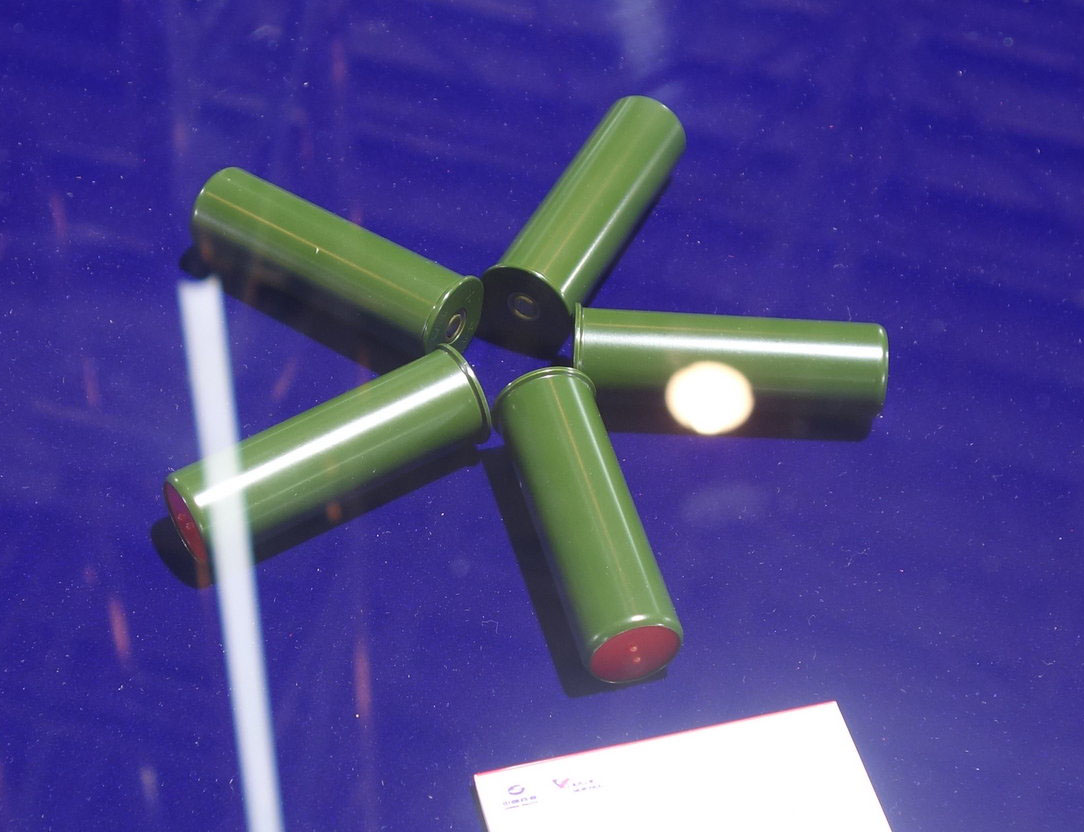

09式杀伤霰弹,弹壳表面的绿色是阳极电泳涂漆

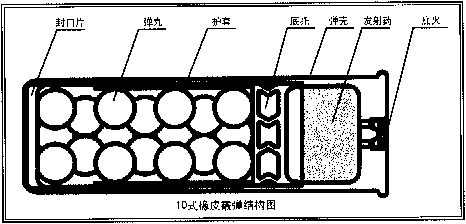

10式橡皮霰弹全弹重33.96~39.66g,内有28粒直径为7.2mm的橡胶弹丸。

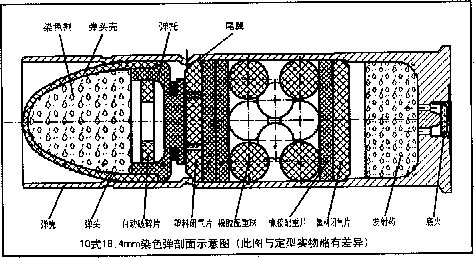

10式染色霰弹的发射出一个装有染色剂的易碎钝圆弹头,由于染色弹头过轻,因此在染色弹头后面还有2个橡胶配重片和12个橡胶配重球。


10式橡皮霰弹

10式染色霰弹

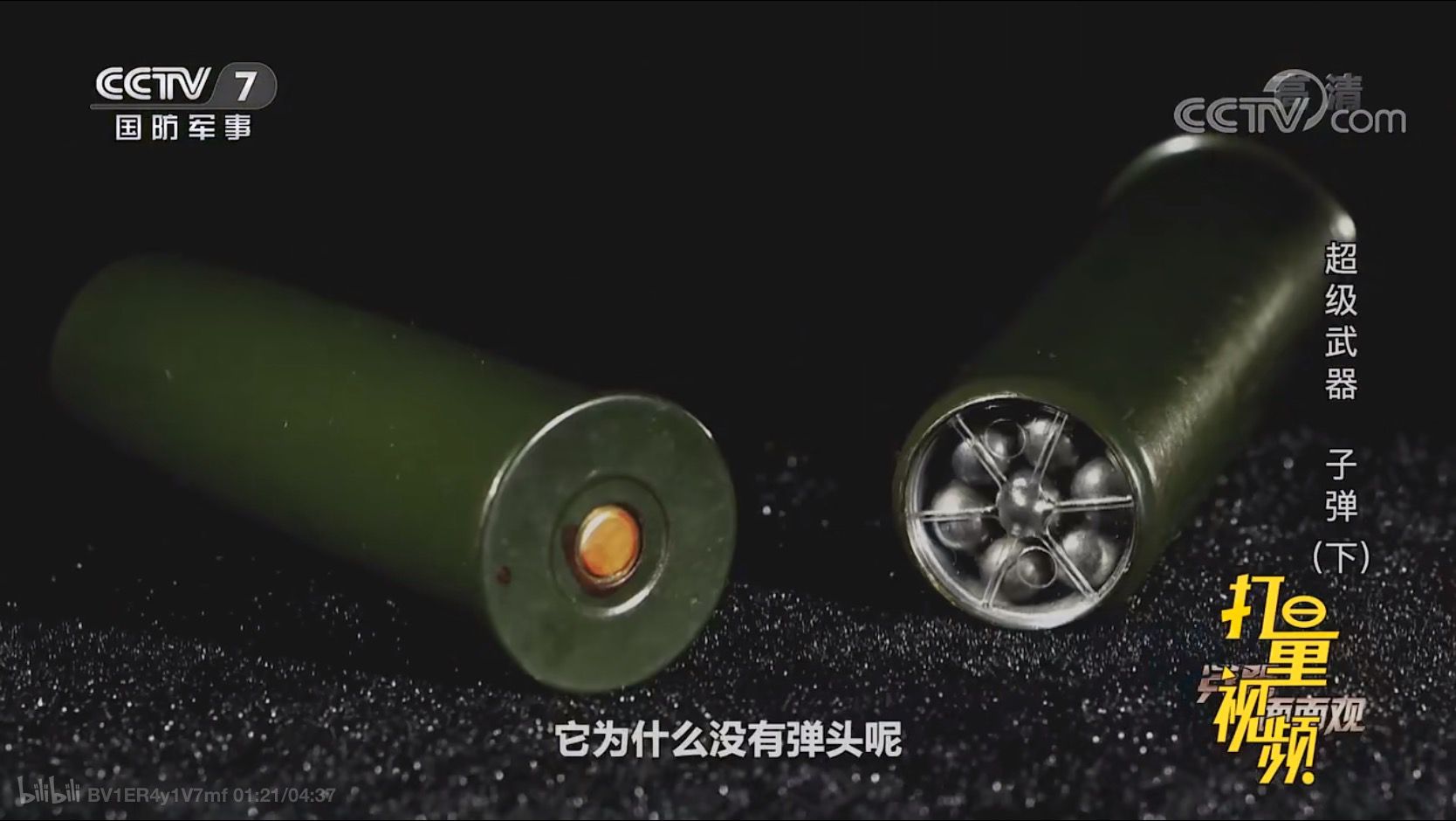

从透明的封口片可以看到钨合金弹丸

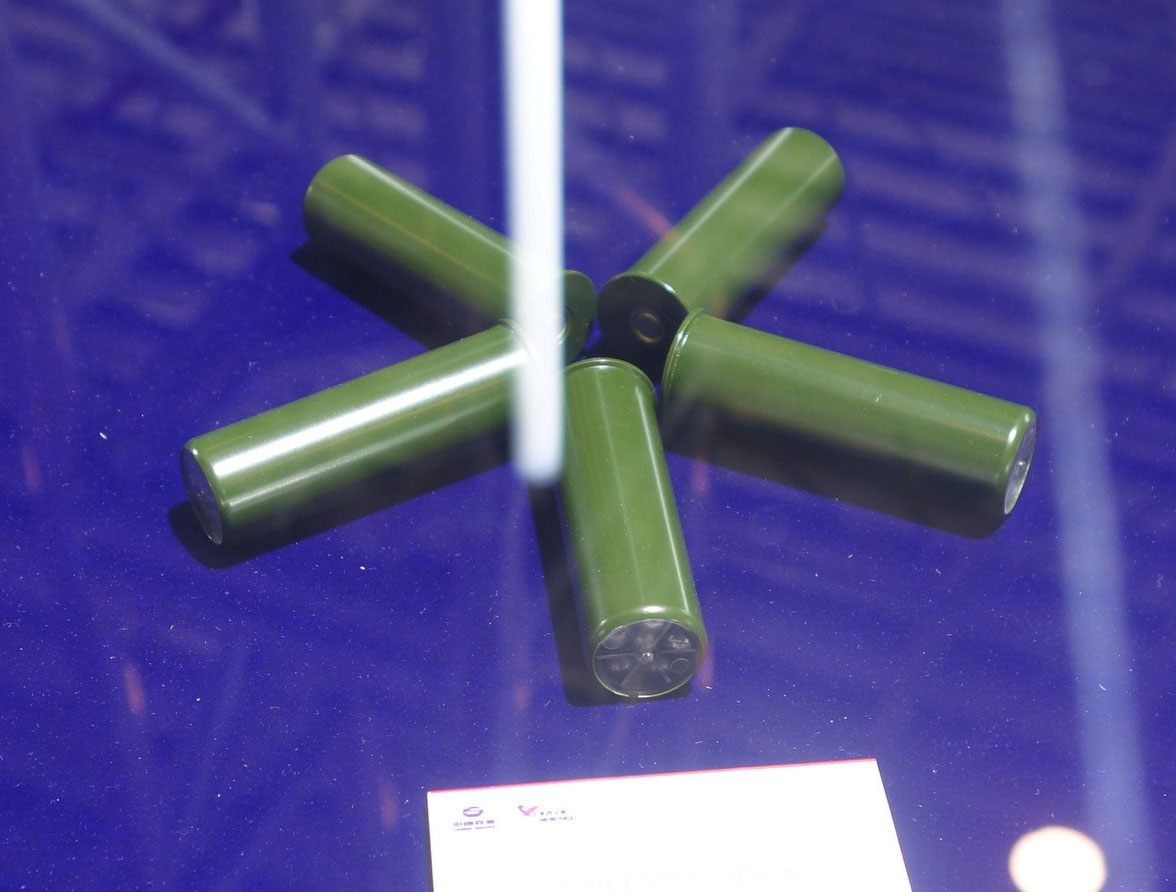

2021年珠海航展上展出的铝壳霰弹,从命名来看是出口版本,透明封口片的是CS/BLL5型杀伤弹,红色封口片的是CS/BLS22型橡皮弹

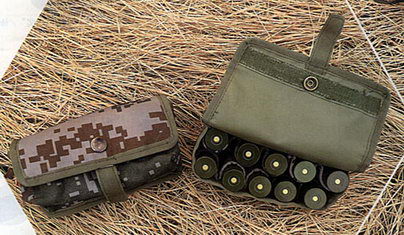

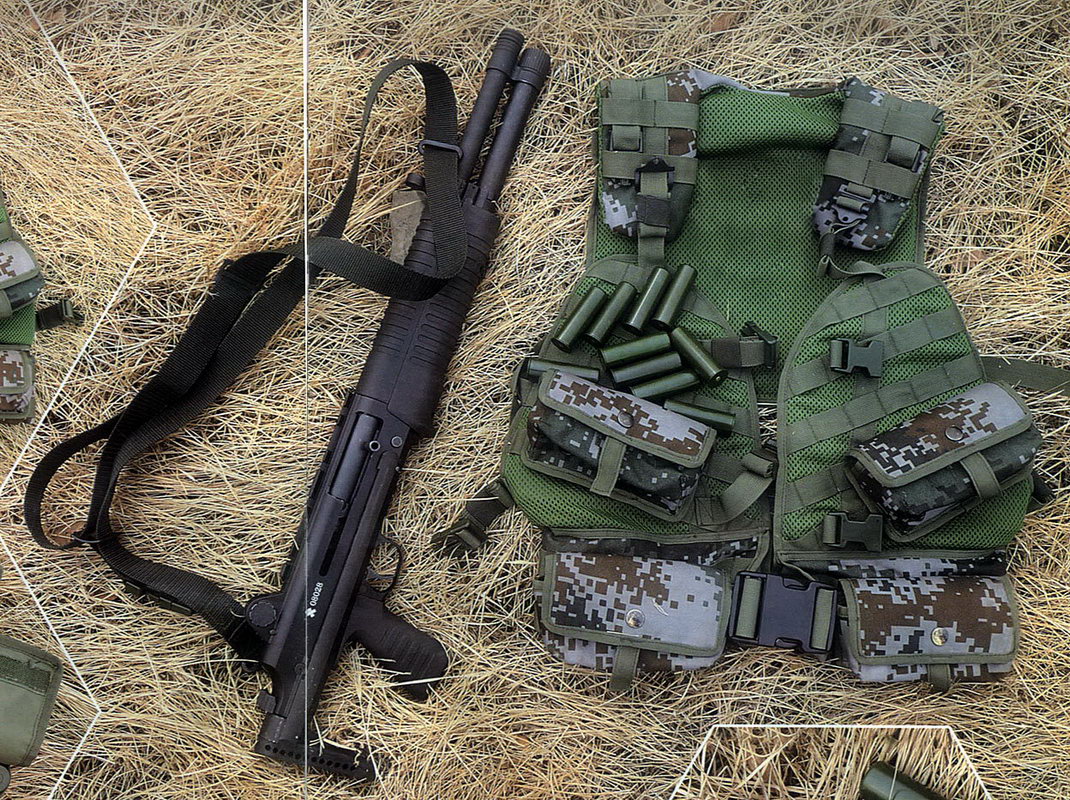

09式霰弹枪的携具其实是在原本95-1的MOLLE背心(仿SPEAR)上增加霰弹弹药包


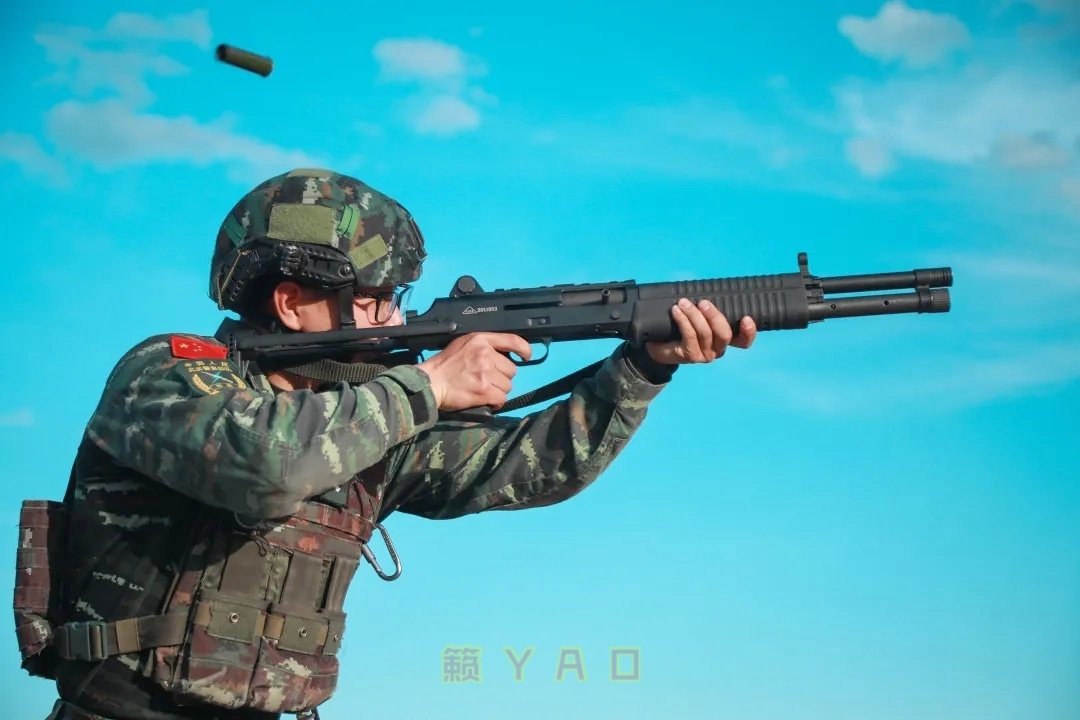

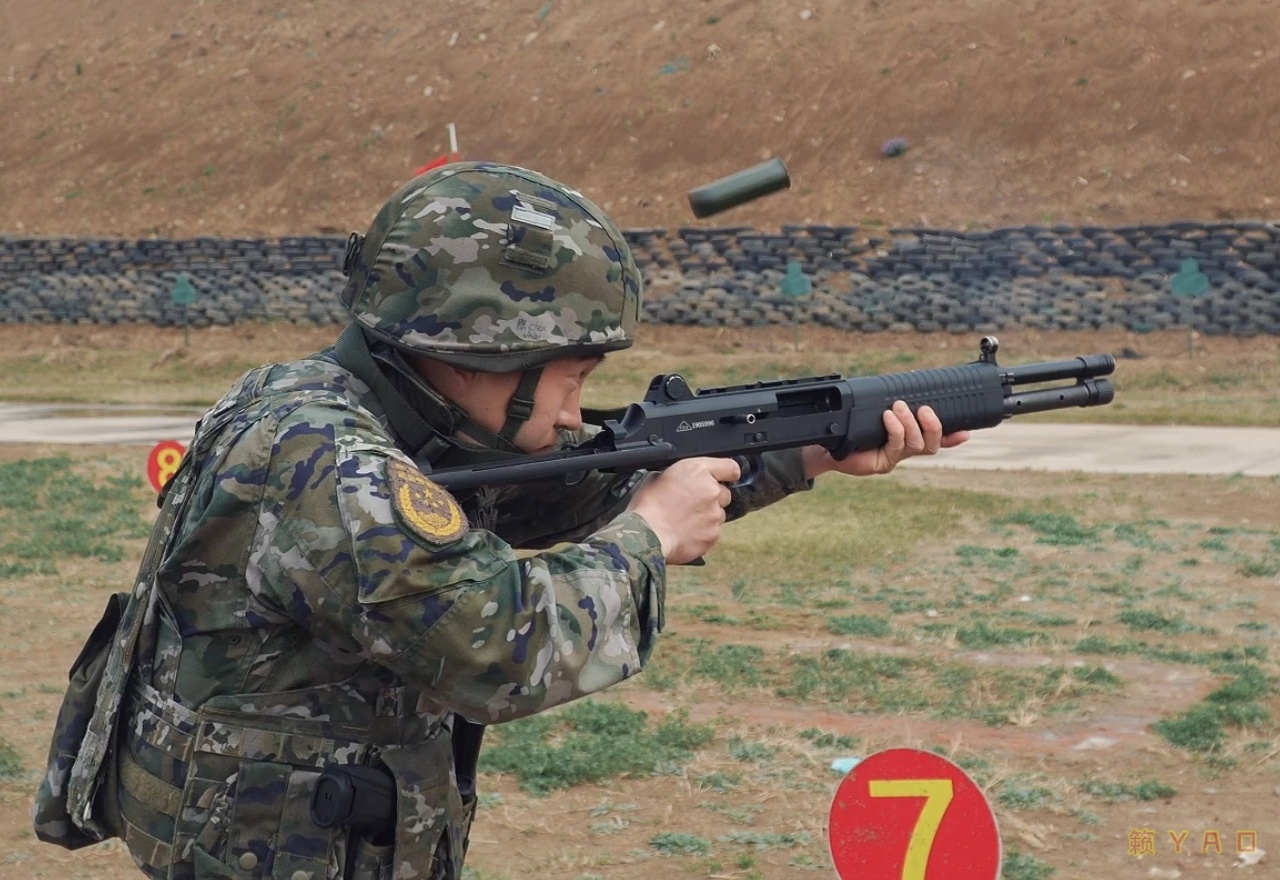

老朱提供的照片


手上使用QBZ95-1,同时背着QBS09

手上使用QBZ191,同时背着QBS09霰弹枪


手上使用QBU88狙击步枪同时背着QBS09霰弹枪冲锋的狙击手

资料来源:《轻兵器》2011年5期上

     《轻兵器》2011年5期下

     根据互联网公开资料
