由于我国的制度规定了公安部门没有自主研发枪械的权力，一直以来，警用武器都是从军用制式武器中选用的。霰弹枪用途多样，本来是很适合作为警用武器的（参考郑三炮的《高效的单兵武器霰弹枪》），但由于我国军队过去一直没有研制和装备霰弹枪，所以公安部门就委托军方代为研制和验收这种多用途警用枪支。最后军方选中了由黑龙江雄鹰（集团）股份有限公司研制和生产的一种仿雷明顿870型的设计，该枪于1997年5月通过了公安部组织的技术鉴定，被正式定型为97式18.4毫米霰弹枪（也称为97式防暴枪），并在1999年起经公安部批准正式装备公安执法、保安押运、边防警察及其他特警使用。目前，97式霰弹枪也以雄鹰（HAWK）的名字出口到国外。

97式霰弹枪主要装备国内各级公安机关所属刑侦、治安、巡逻、防暴等警种，和符合《中华人民共和国枪支管理法》公务配备用枪规定的专职守护、押运人员使用，例如现在很多大中城市的银行押款车的保安，都经常能看到他们手上拿着97式霰弹枪，而部分警方单位也进行了小批量的采购和使用，对于改善执勤条件，推动霰弹枪在执法单位的应用实践起到了很好的作用，但是不足也很明显。根据一项调查，霰弹枪粗大的身影往往能对犯罪份子产生极大的威慑作用，使其打消继续犯罪的念头。

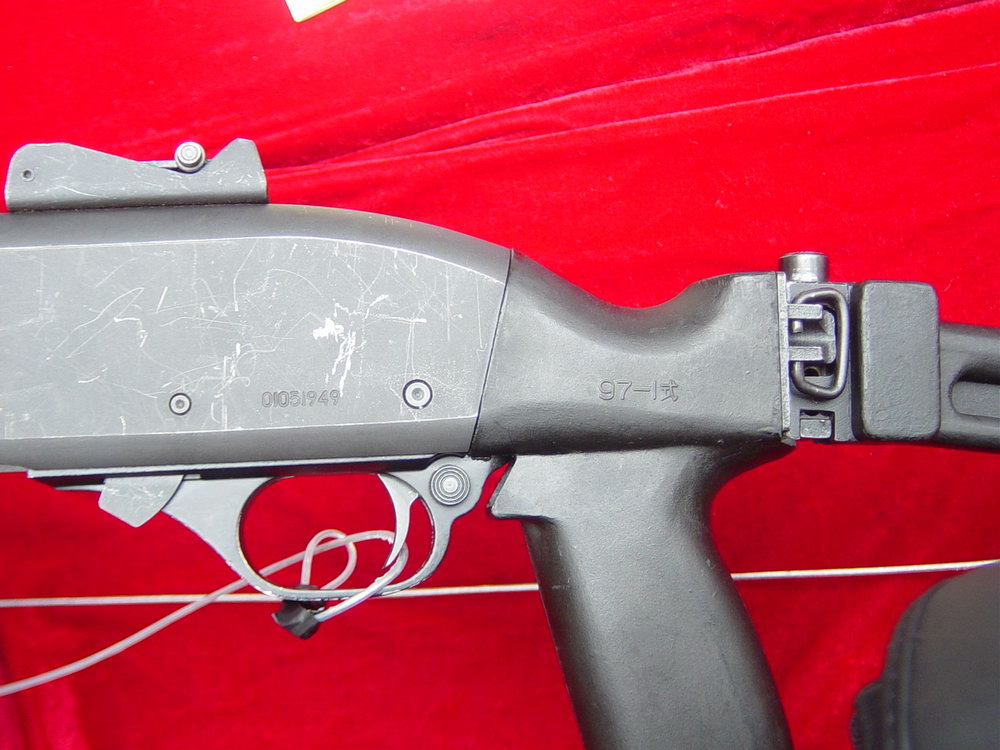

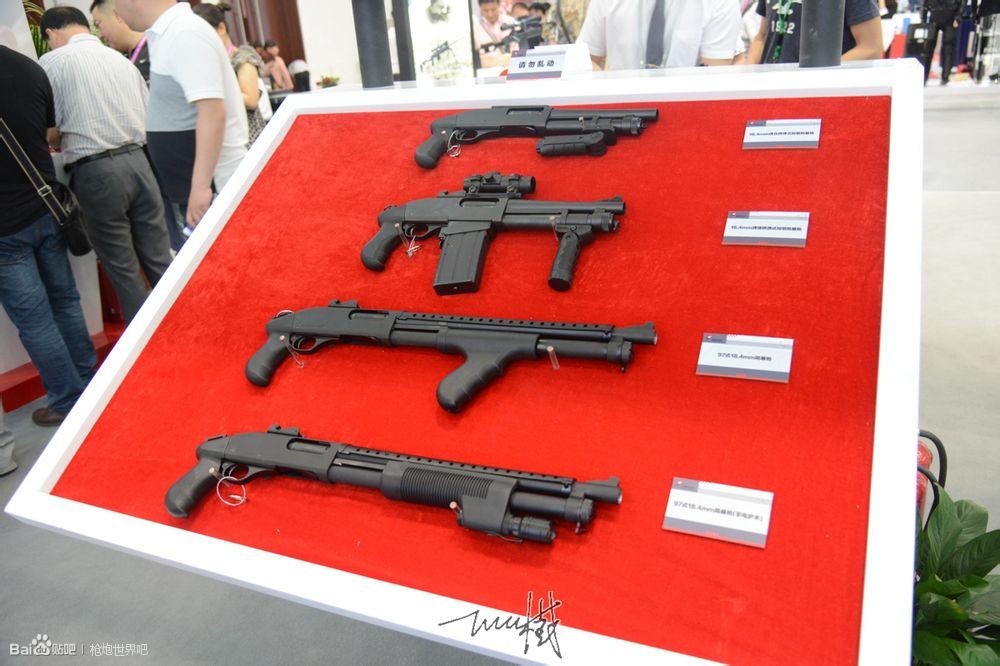

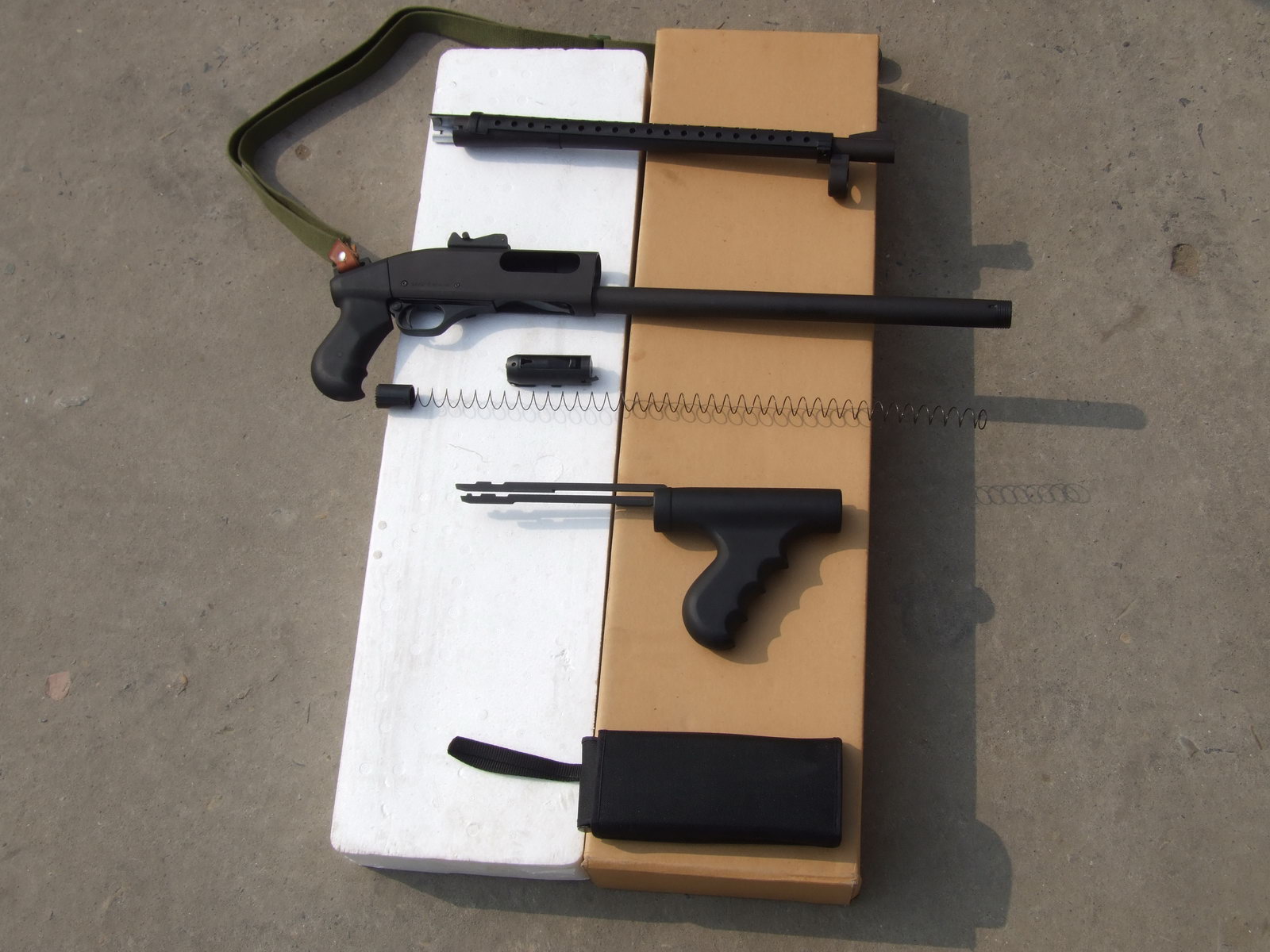

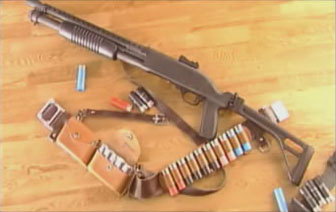

97式霰弹枪系列的主要形式包括无枪托型、固定枪托型、折叠枪托型（97-1式）三种形式。但通过更换前握把、护手、后握把、固定托和折叠托能变换几种外形和尺寸，以适合不同环境不同任务的需求。变换的方法十分简单，操作者只要按照说明书的要求，用附属工具在几分钟内即可更换完毕。例如把两种肩托枪型的前护手换成前握把，就能变换成6种外形。

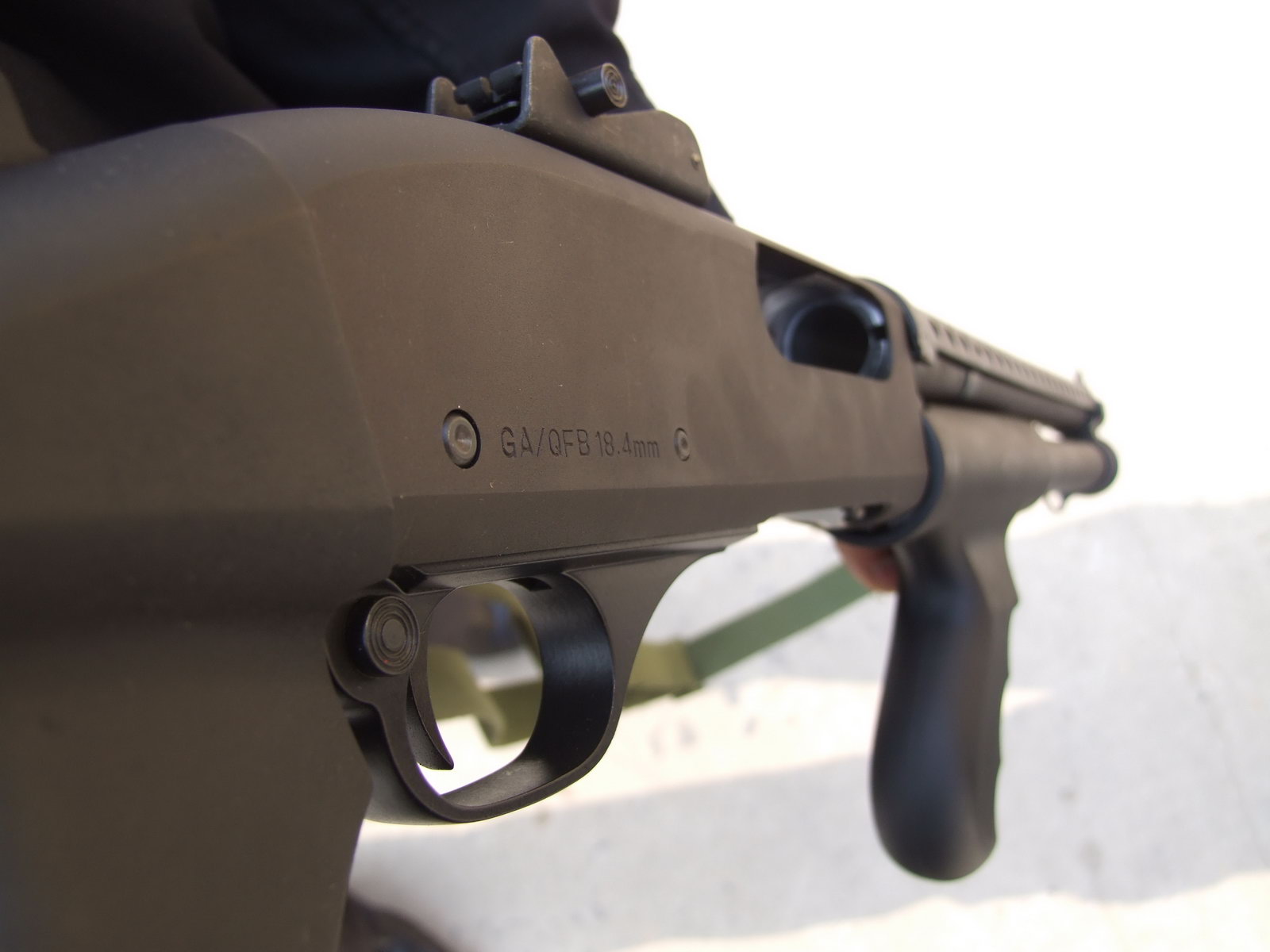

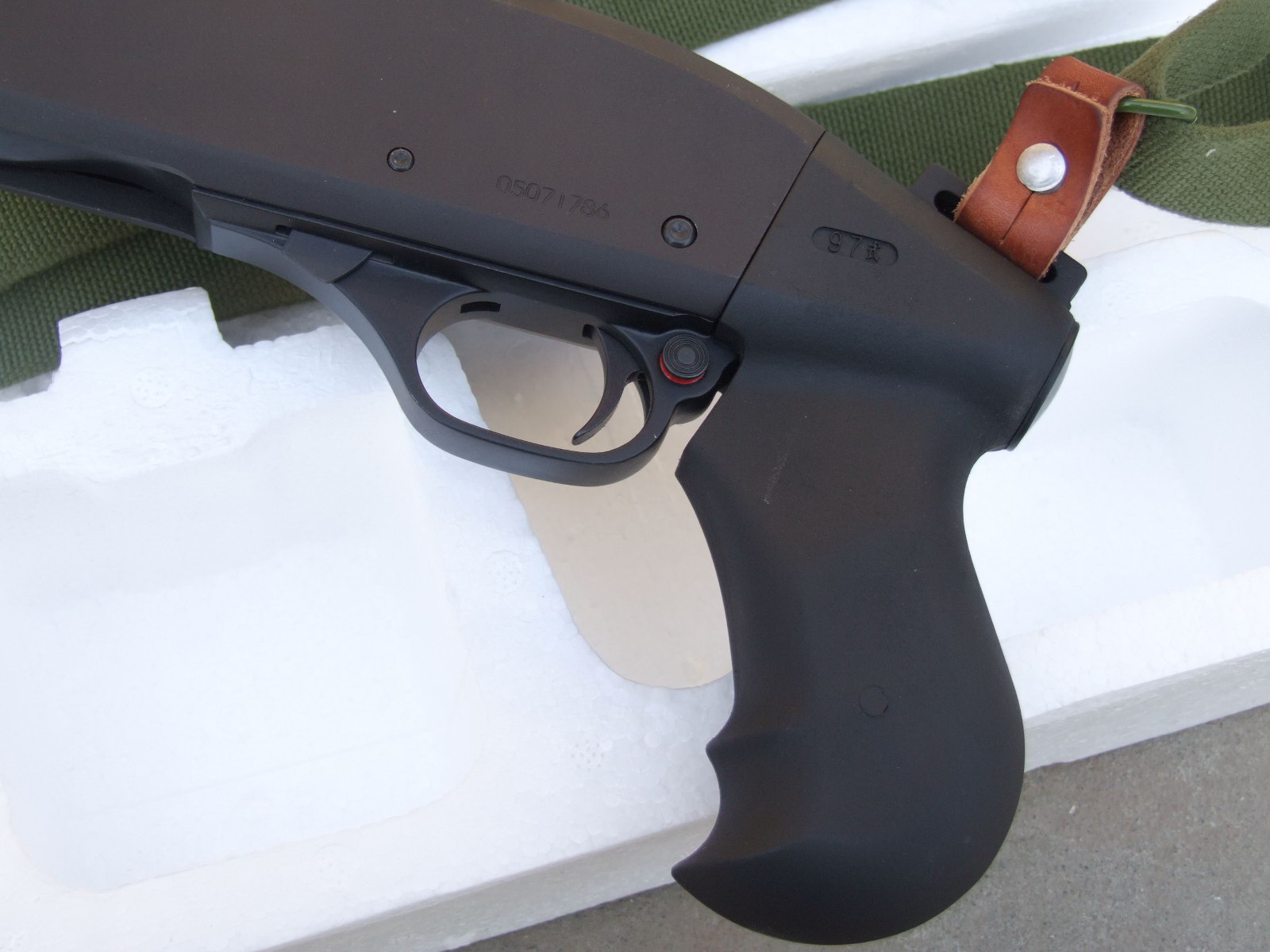

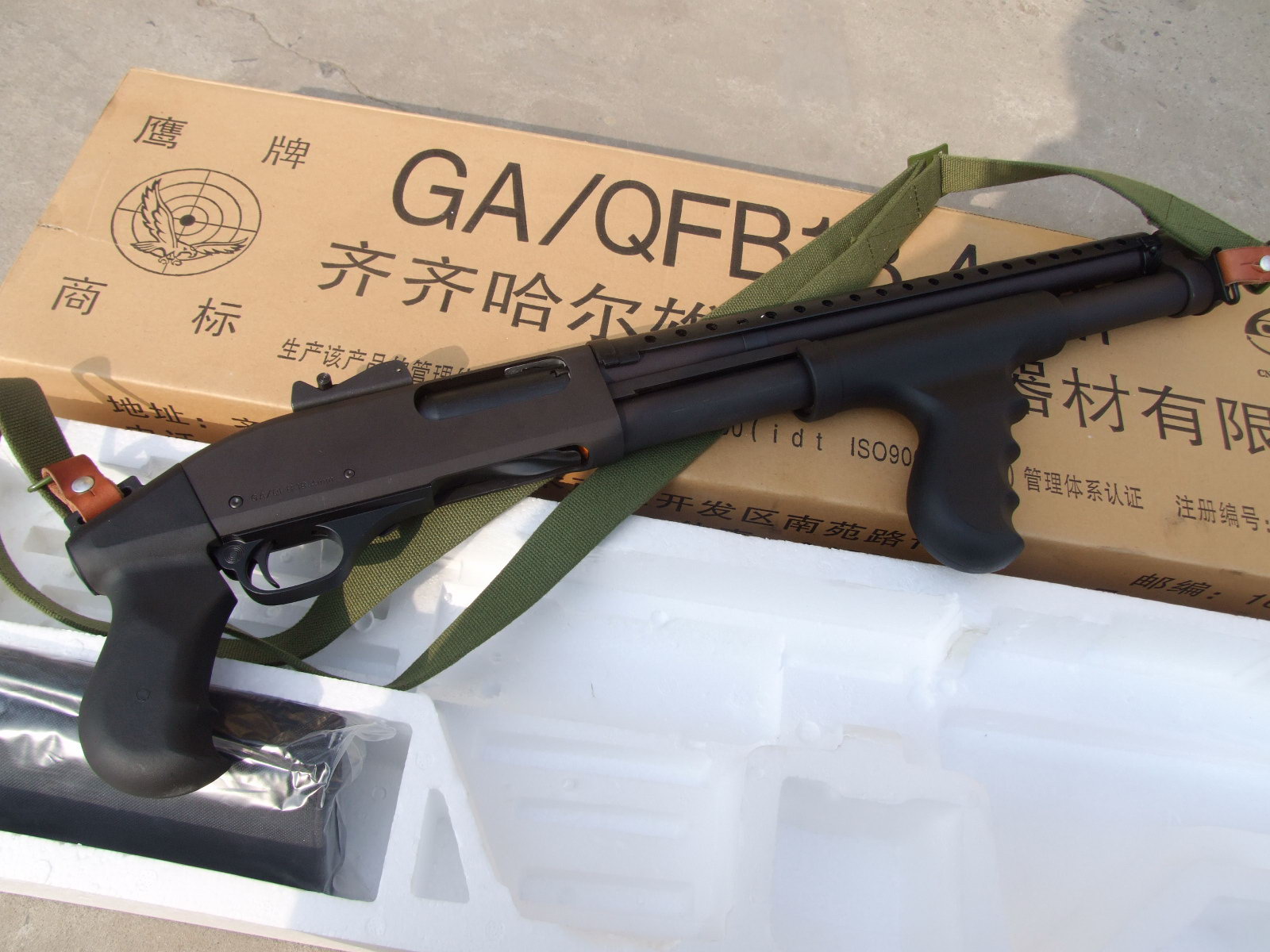

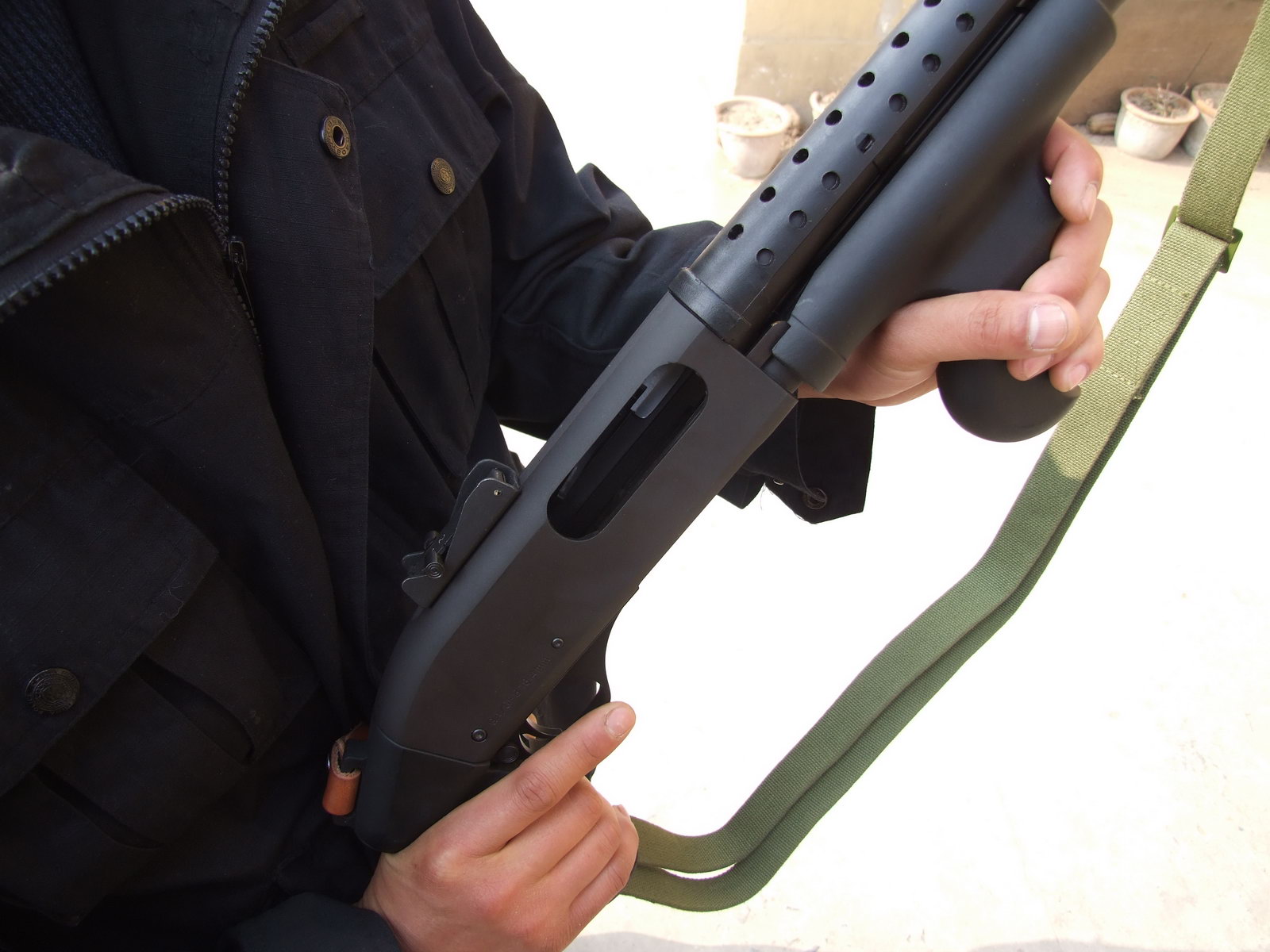

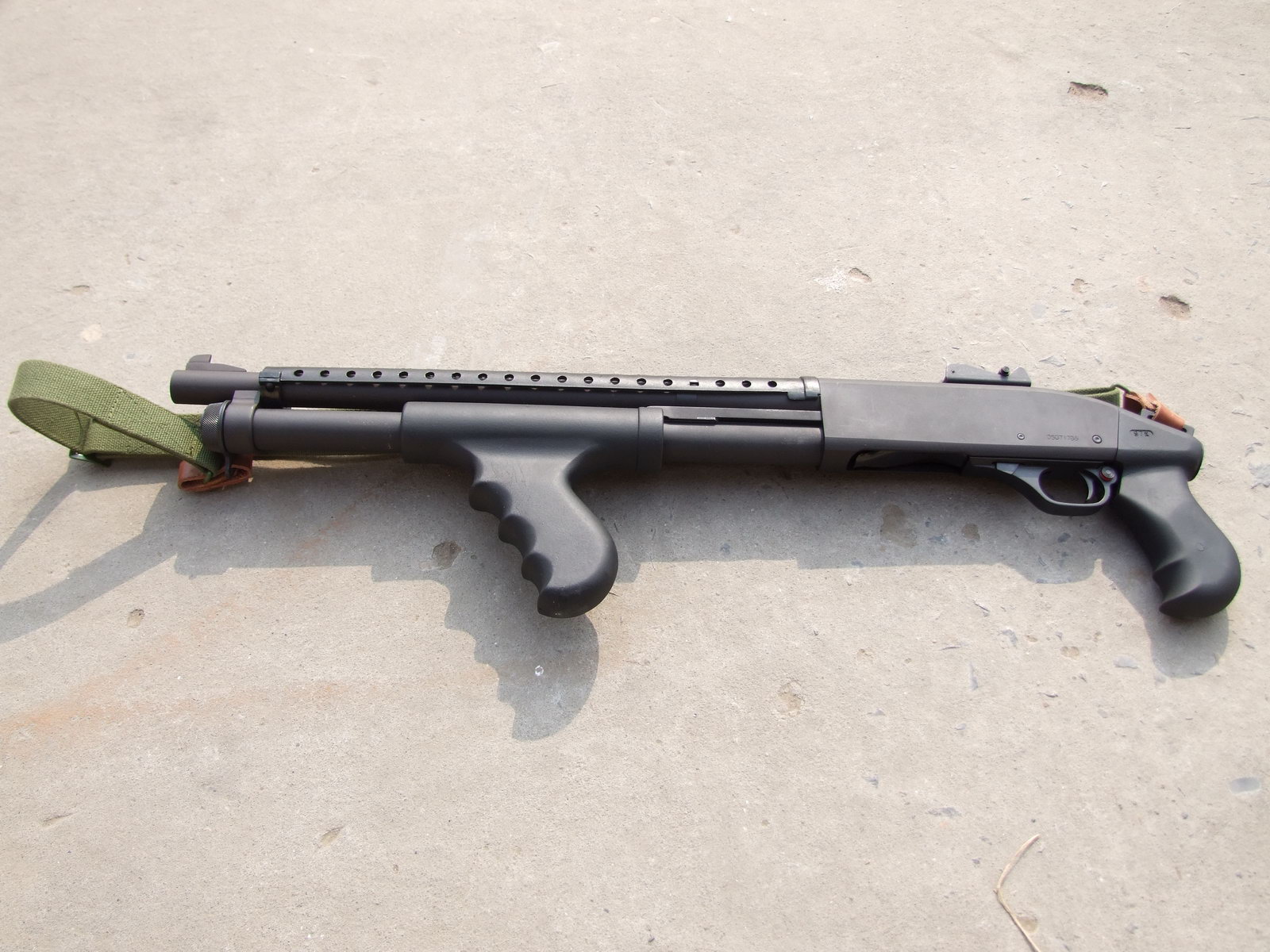

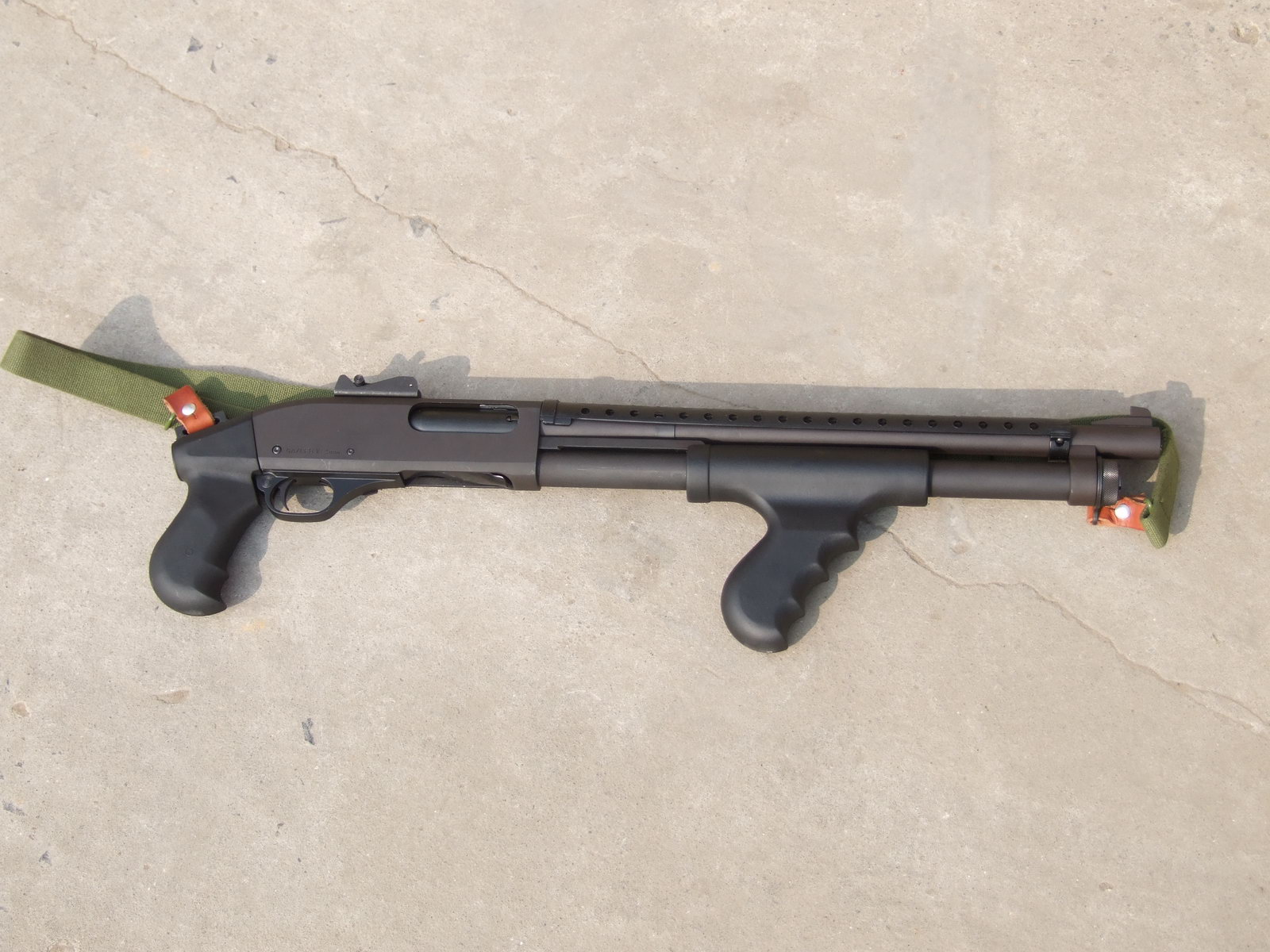

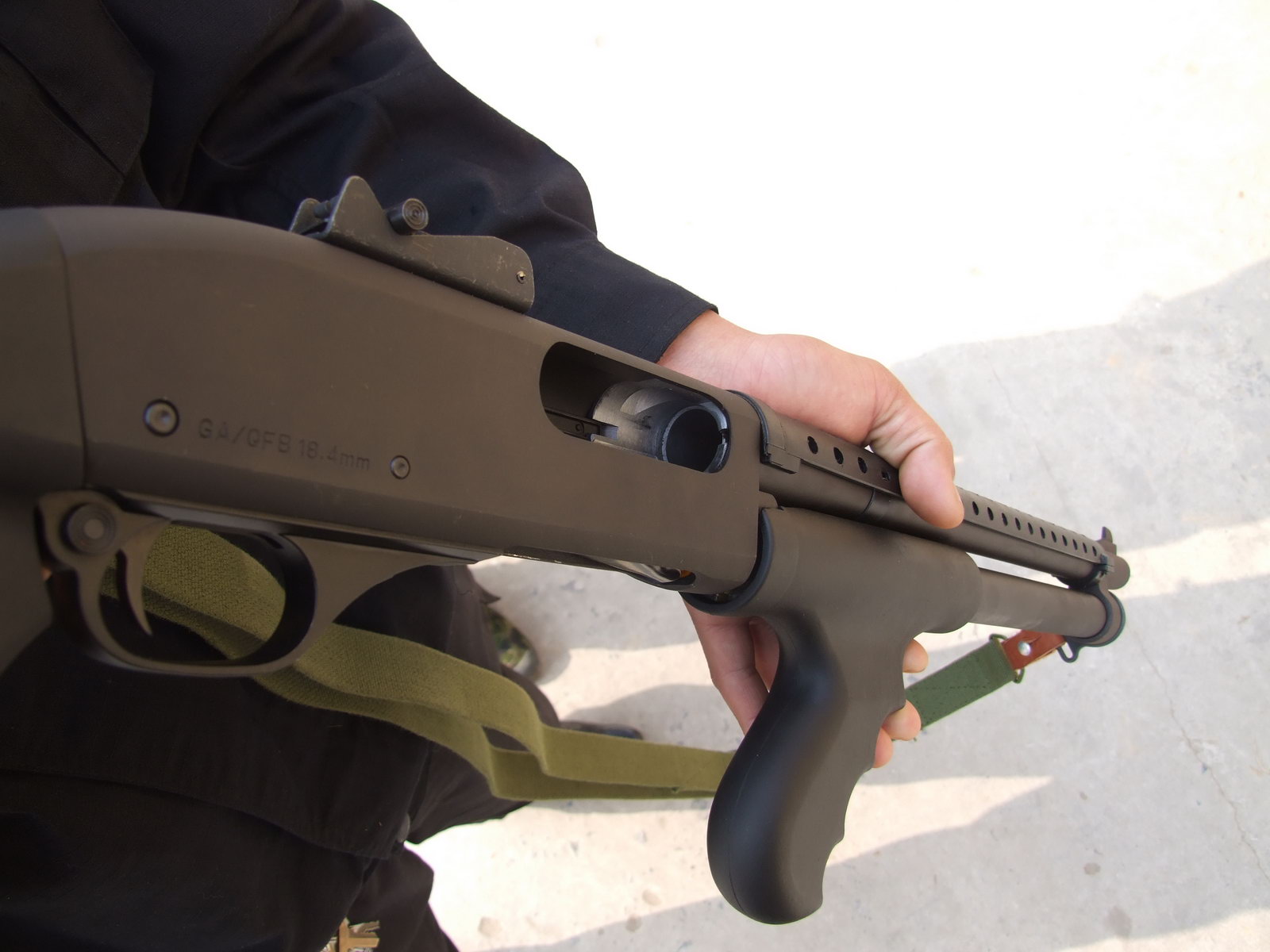

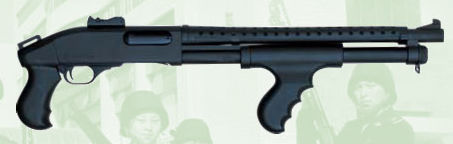

97式无托型，并不是无托结构，而是指没有安装枪托，泵动手柄带有前握把

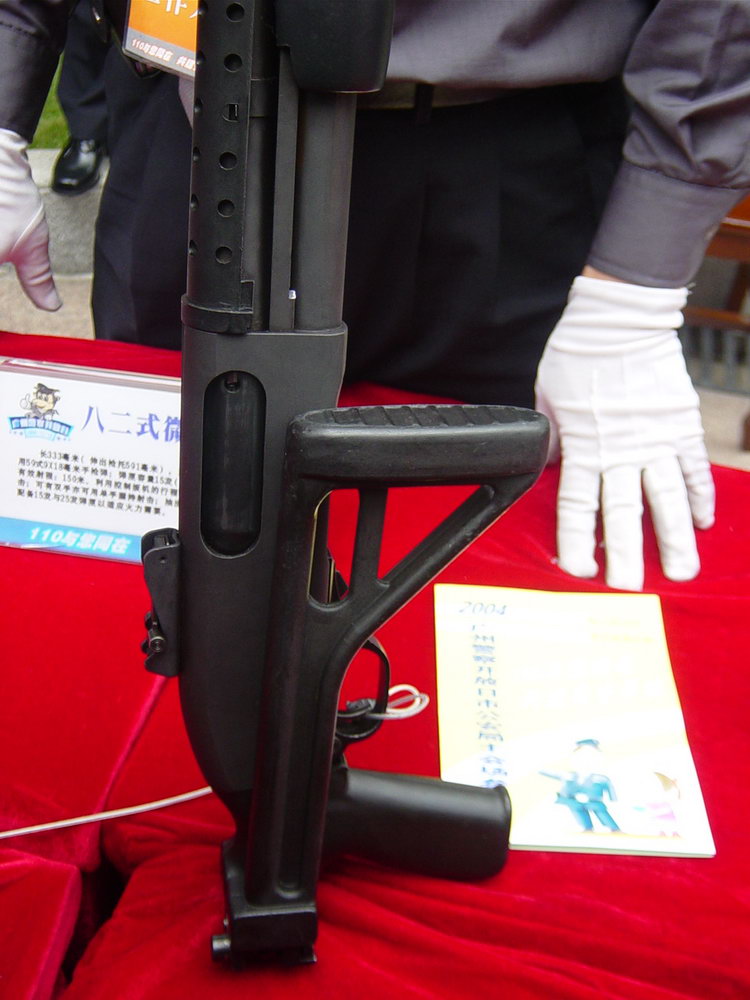

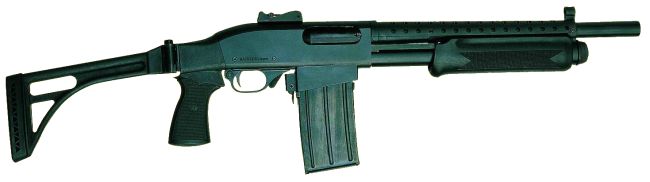

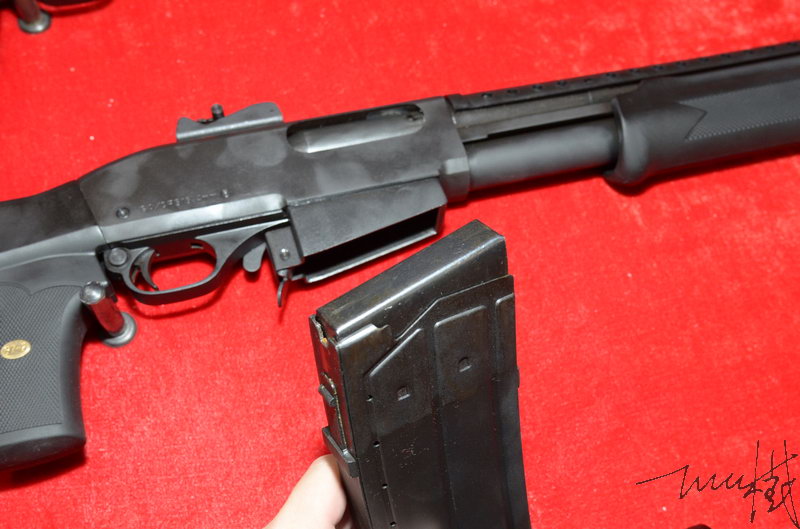

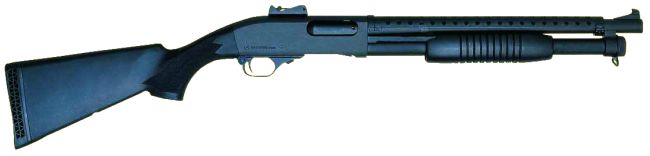

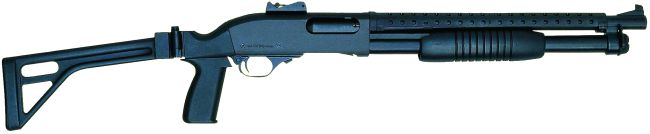

	97式无枪托型	97-1式固定枪托型	97-1式折叠枪托型	97-2式弹匣供弹型
全枪长	660 mm	940 mm	920 mm	840mm
空枪重	2.75 kg	3.05 kg	3.15 kg	3.2 kg
弹匣容量	5 rds	5 rds	5 rds	5 rds

014年5月1日北京警方在火车站进行处突响应演习中使用的97-2霰弹枪

在结构和原理上，97式霰弹枪主要是仿照雷明顿870型泵动霰弹枪，全枪由78个零件组成，重4.78公斤。故障率小于5‰，寿命大于3000发。该枪采用安装在枪管下面的管状弹仓供弹，弹仓容量5发。输弹时，向后拉动泵动手柄（护木），将最后面一发弹送进输弹器（托弹板），输弹器将弹上抬；护木复位过程，输弹器送弹进入枪膛。整个过程还完成枪机后退、压倒击锤、枪机复进、闭锁等动作。

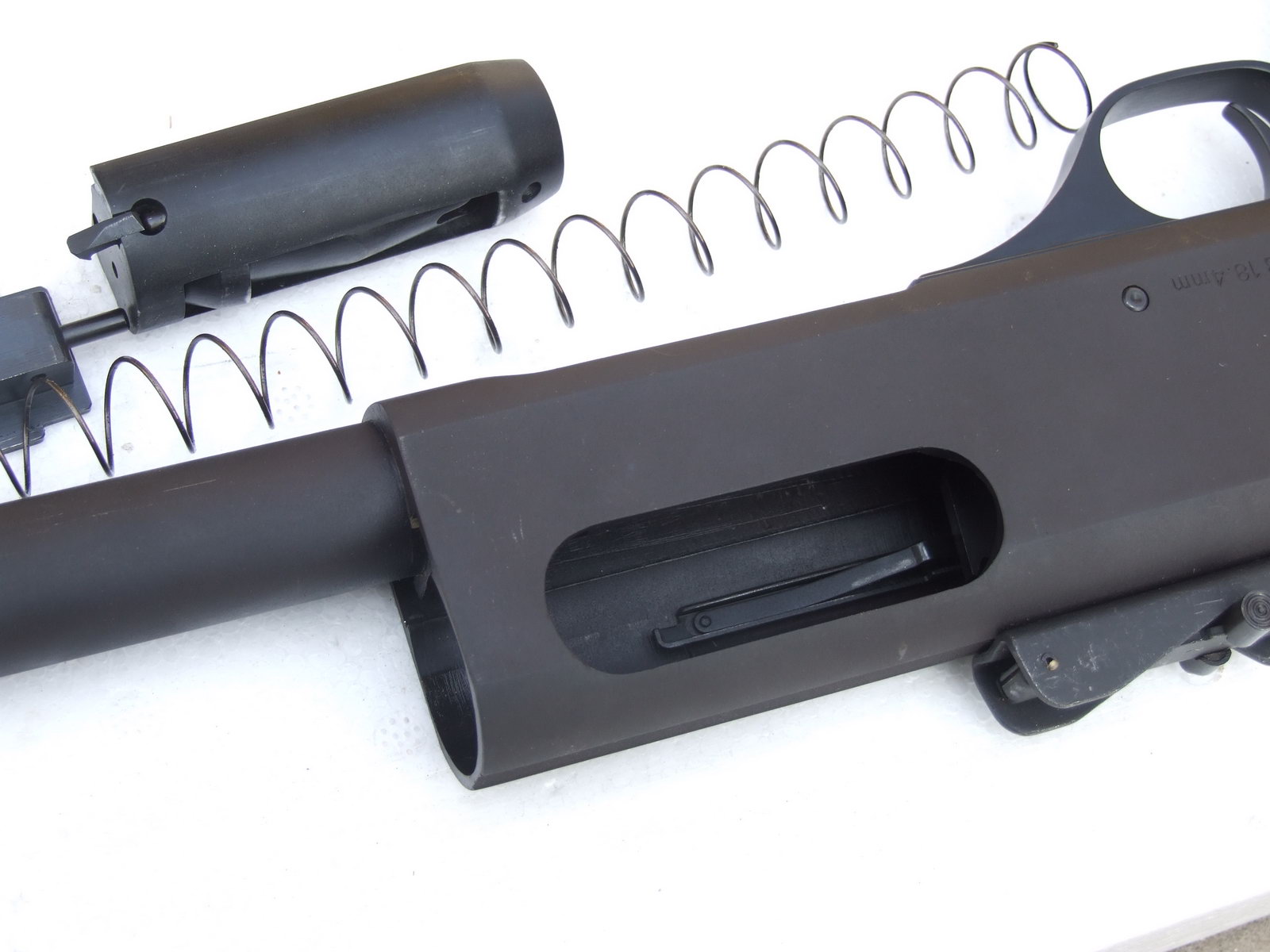

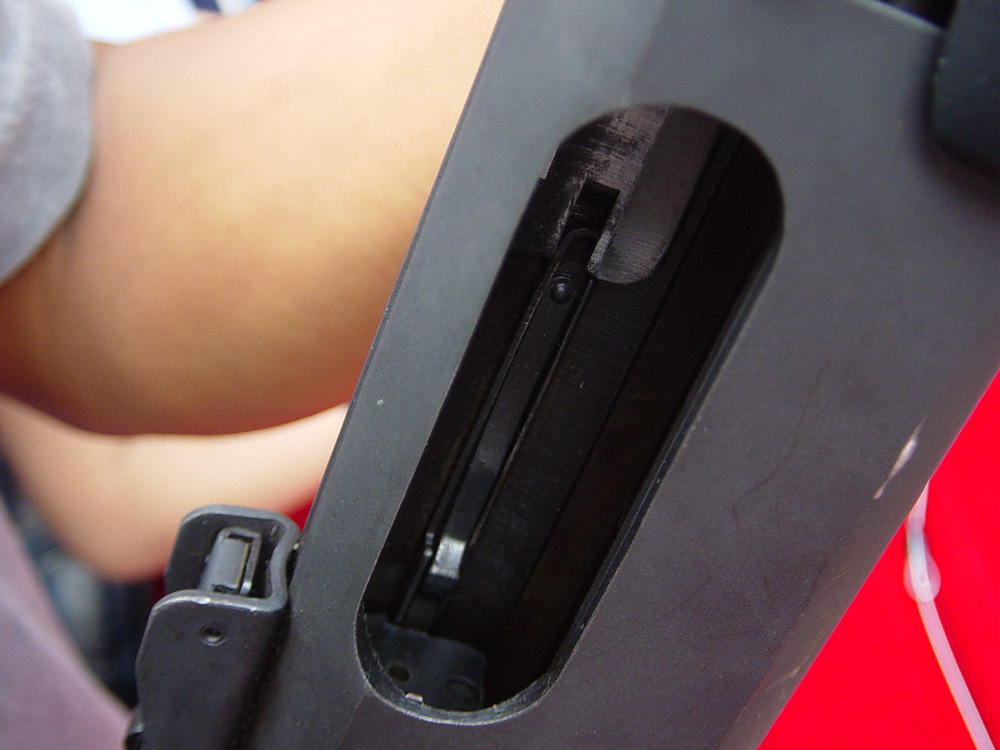

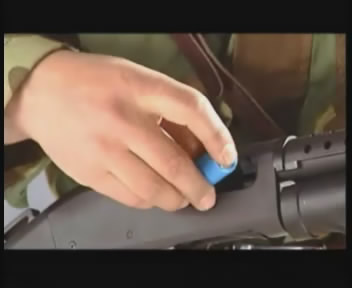

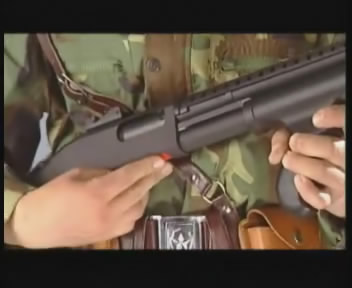

装弹时，弹头前端顶起输弹器，手指推弹进入弹仓。退弹时，在向后拉动护木的过程，手指头托起输弹器就可以退出一发霰弹，此后每压一次开关片簧，即可退出一发弹。

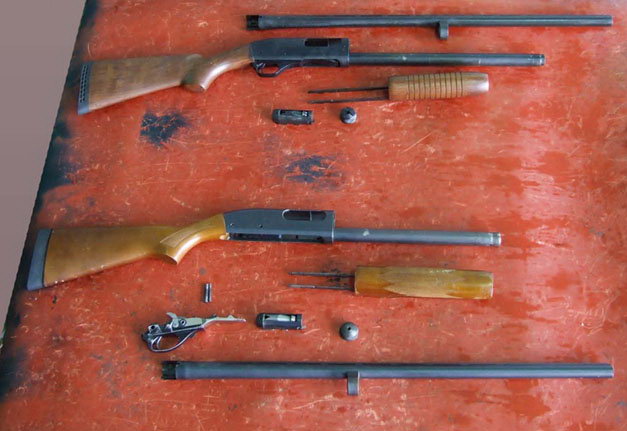

这张图里是雄鹰集团仿制的雷明顿870与原装的雷明顿870，两枪的部件都可以通用，而事实上，97式霰弹枪就是在雷明顿870为基础改进出来的

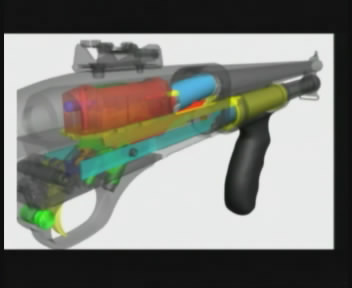

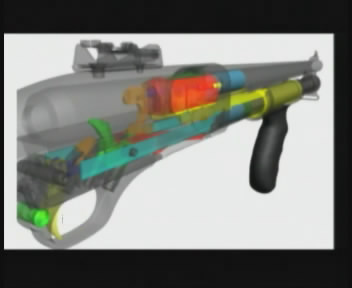

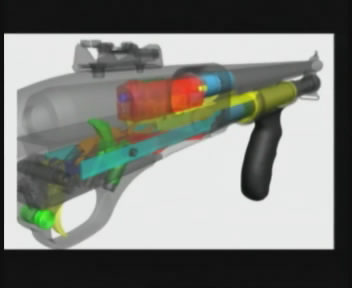

继续拉动手柄，枪机连杆带动枪机组继续后退，使枪机组压倒击锤（土黄色钩装物）

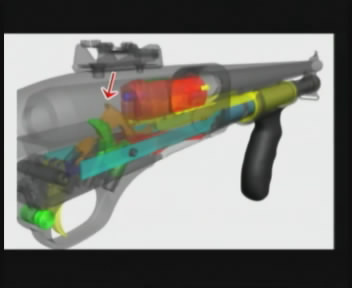

枪机连杆的尾端压倒变换挺（绿色钩装物，也称为供弹杆），使原本顶住弹仓尾部的输弹器（托弹板）向下转（箭头所指），让开弹仓尾部，使弹仓内的后一发弹在供弹簧的作用下向后移，进入输弹器上面

枪机后坐到位后，推动手柄向前，枪机连杆带动枪机组向前移，击锤被阻铁啮合形成待击状态，被压倒的变换挺松开后，输弹器自动上抬，把输弹器上面的枪弹托起，然后被枪机前端面推向弹膛

手柄推到位后，枪弹进膛，枪机闭锁，到位保险没有枪机限制后其前端便自动抬起，使阻铁与扳机连杆啮合

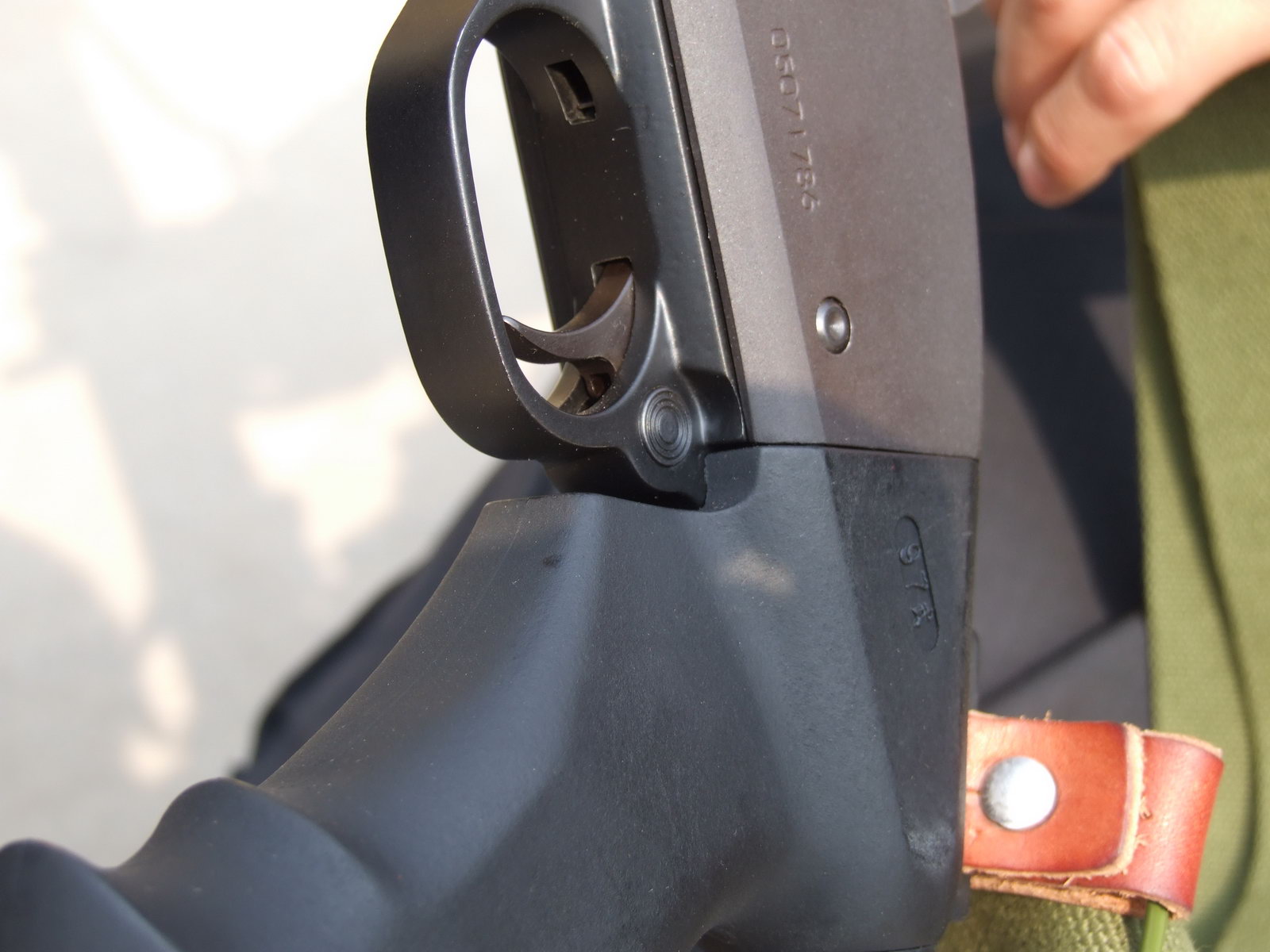

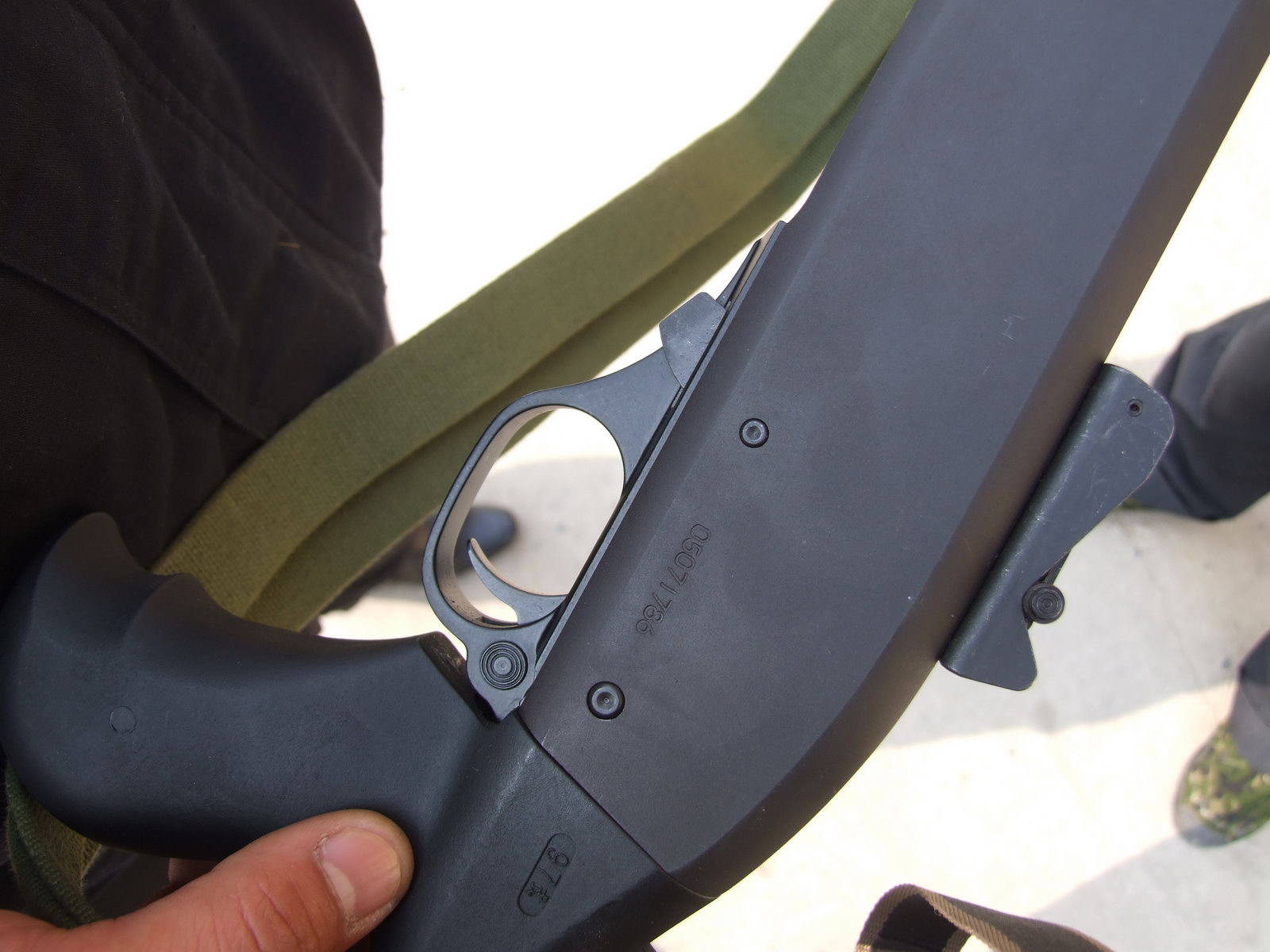

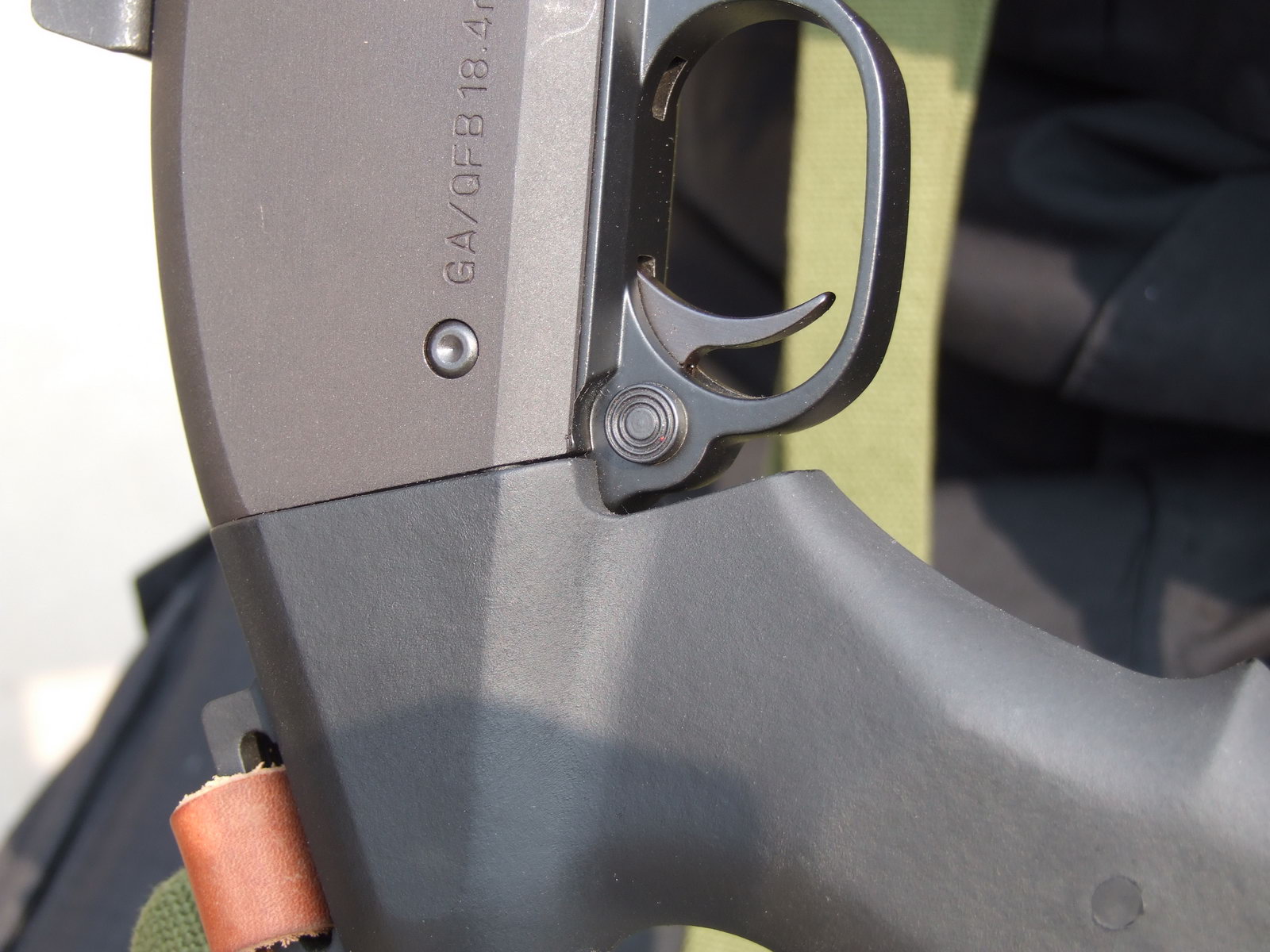

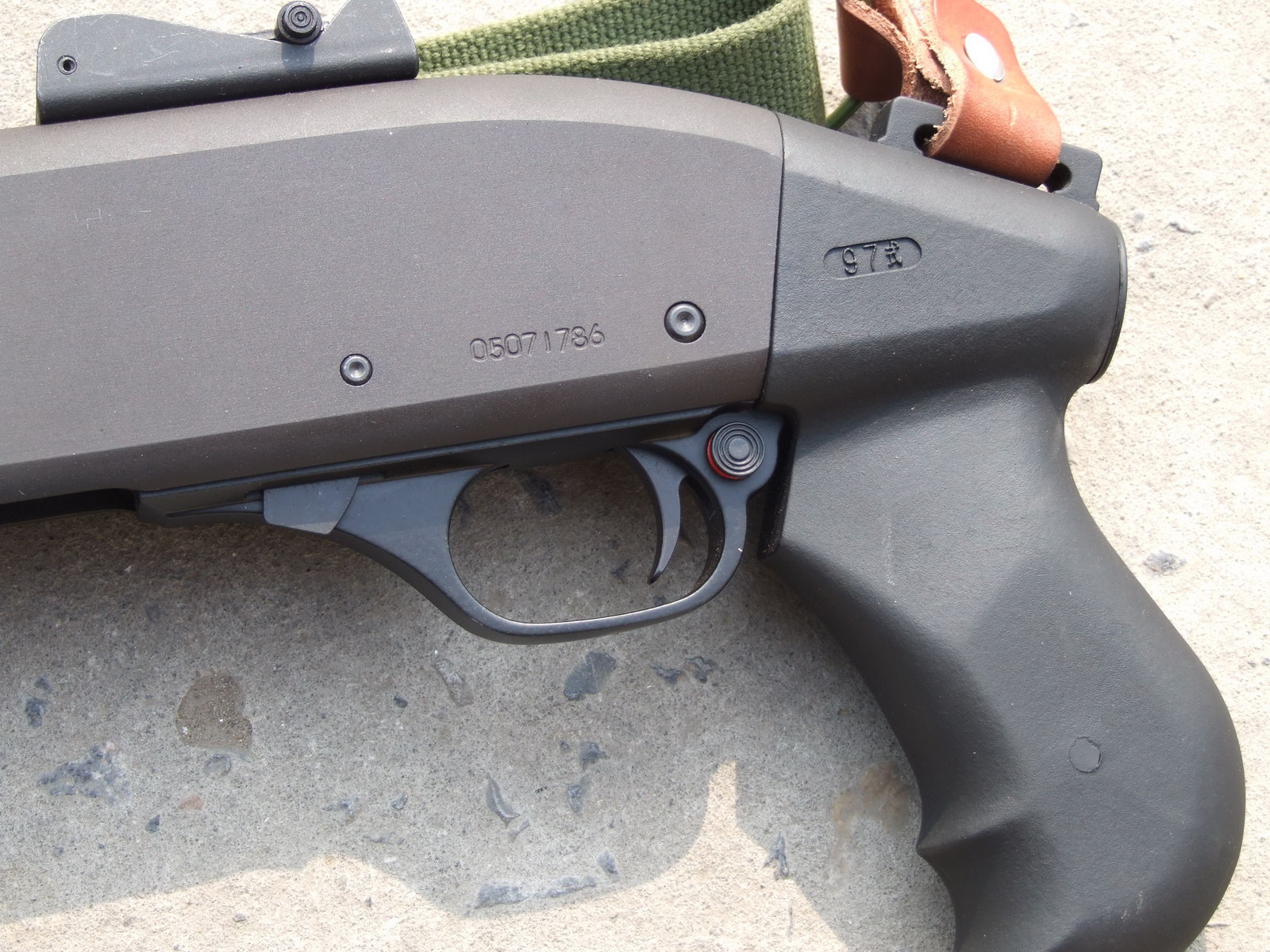

此时如果保险已经打开（扳机后的绿色圆柱向左推），便可扣动扳机，阻铁释放击锤使其打击击针，让击针打击底火

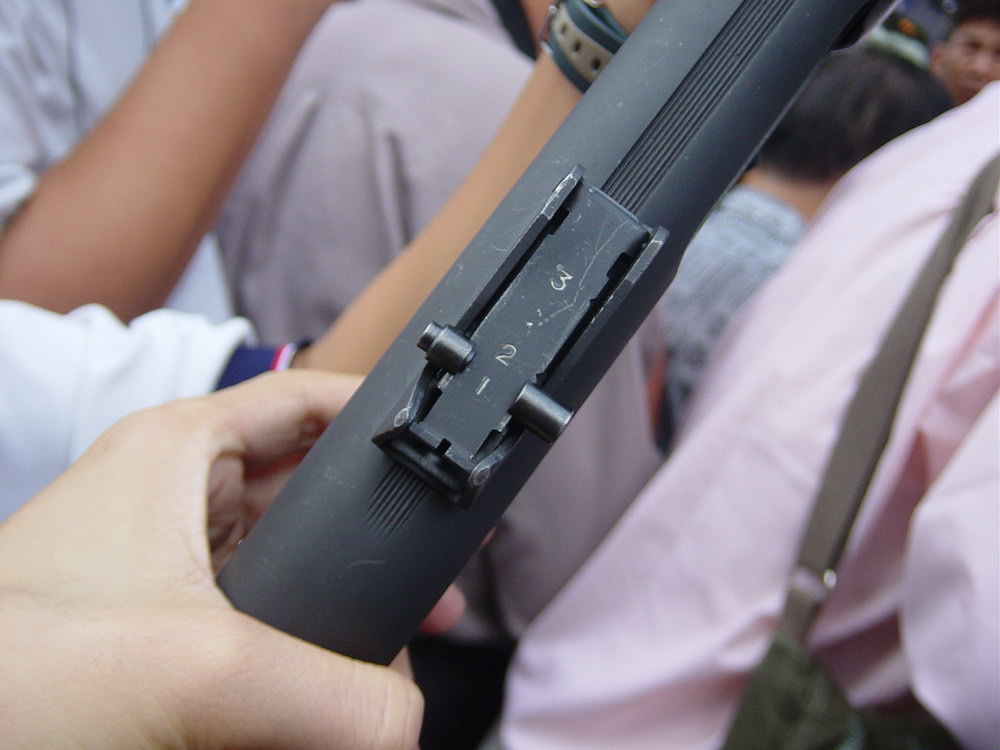

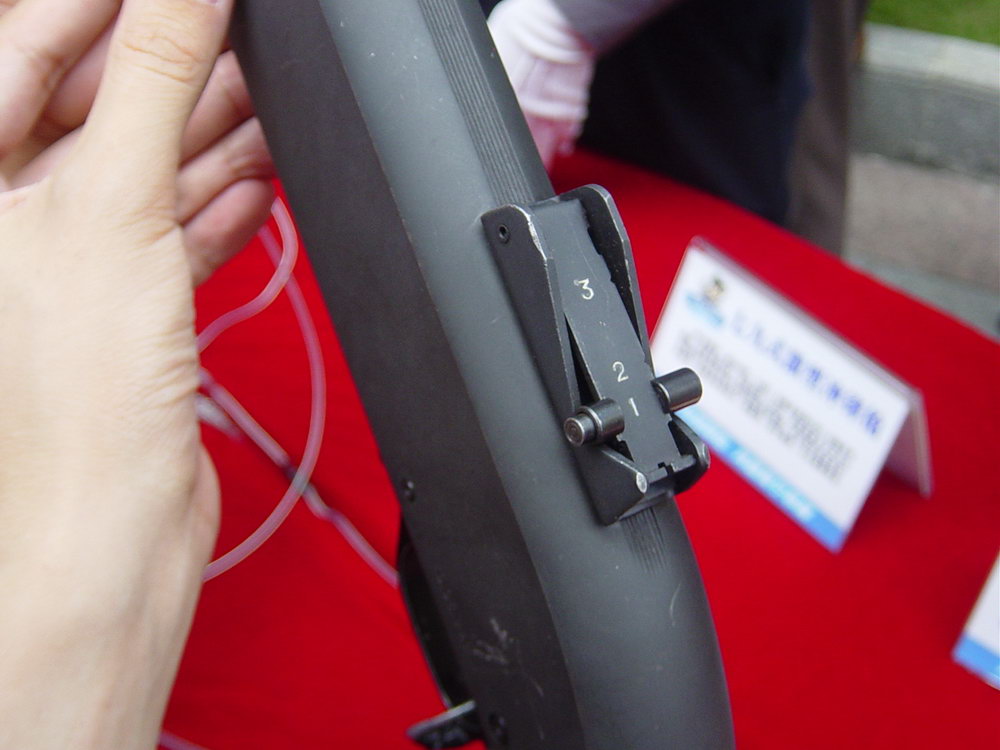

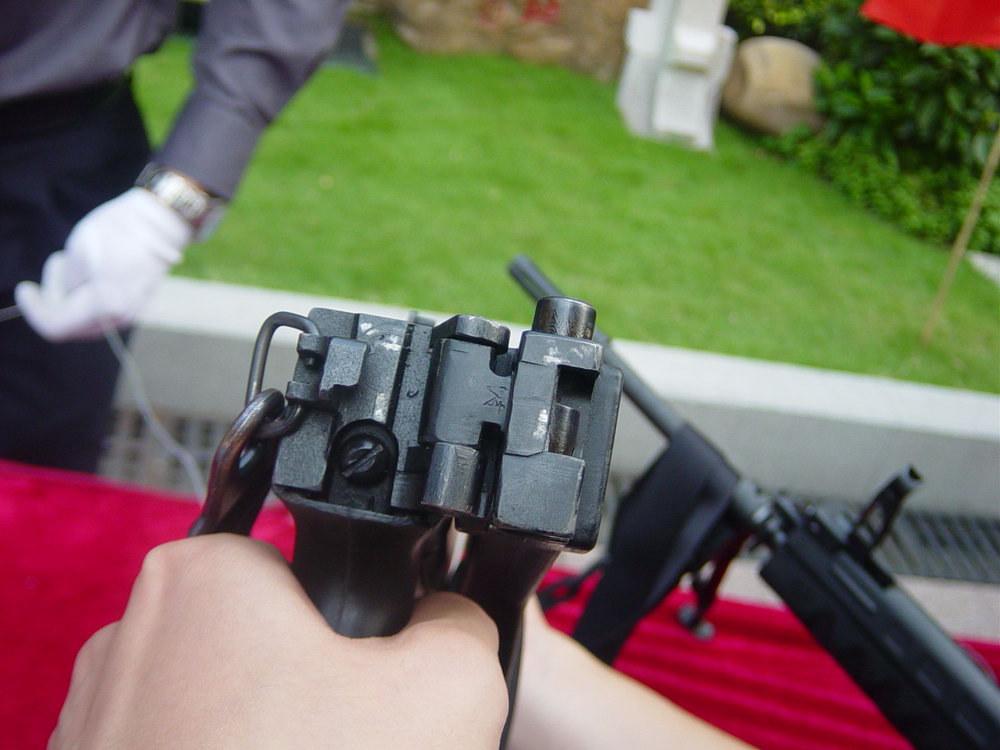

使用杀伤弹或动能弹时，用表尺1；使用痛块弹瞄准35米时，用表尺2；使用催泪弹瞄准50米时，使用表尺3。

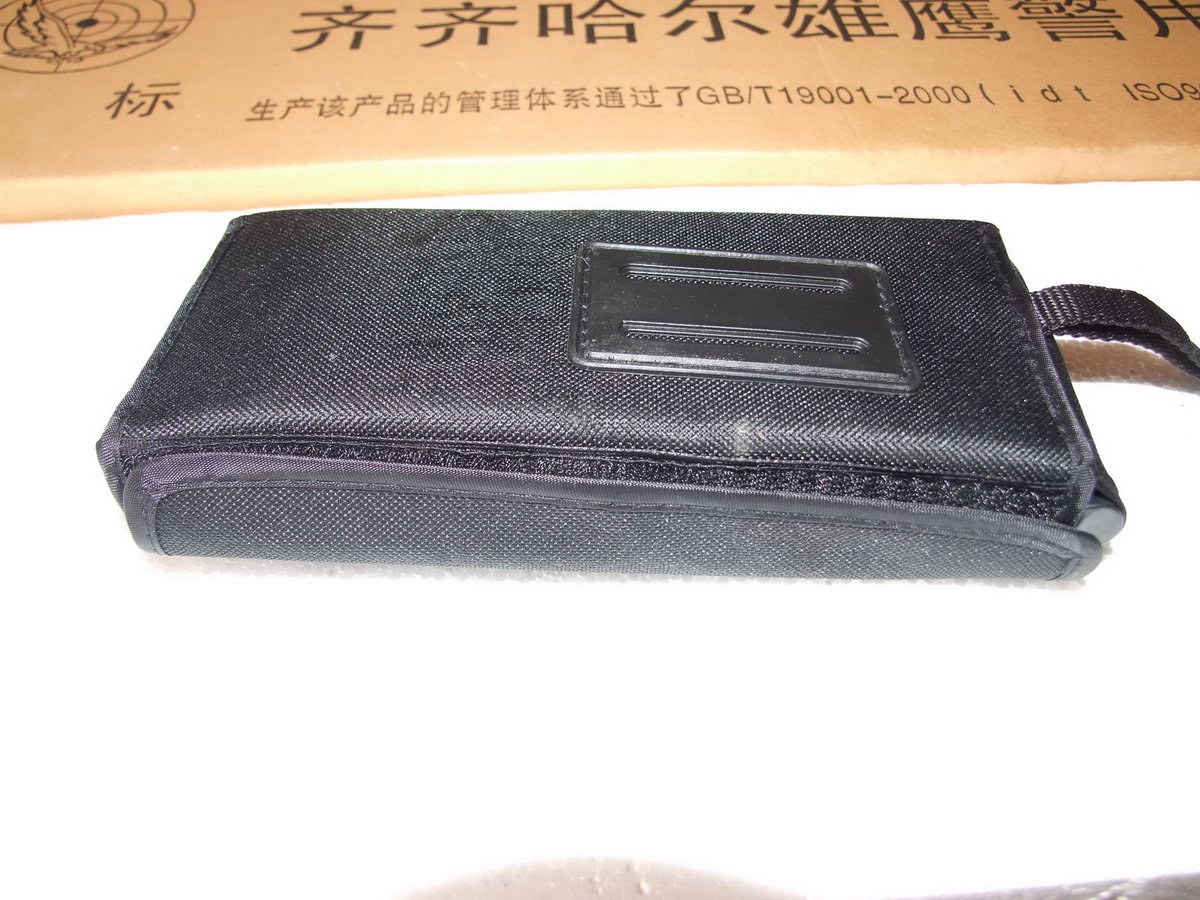

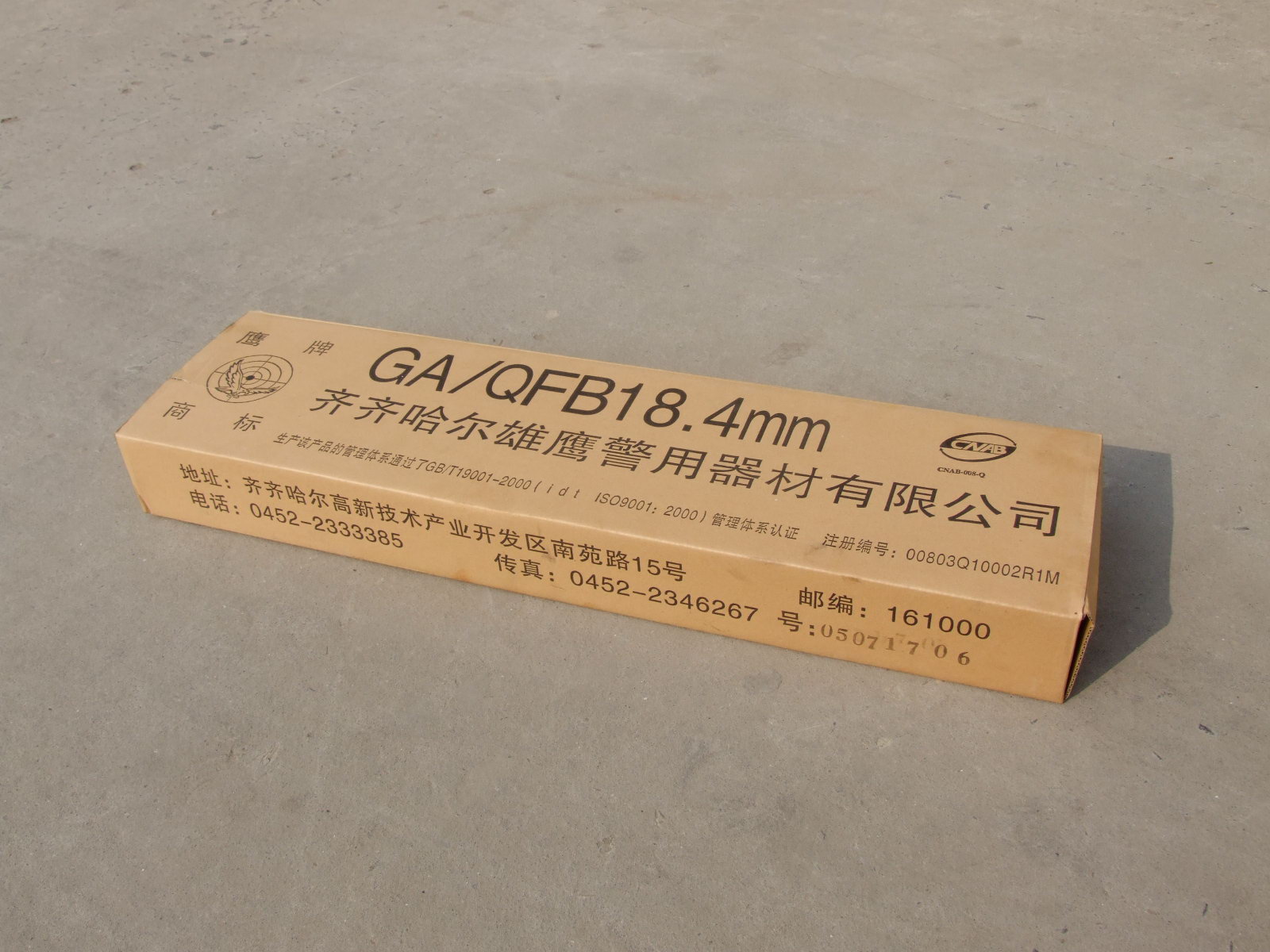

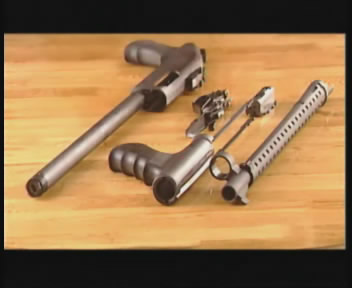

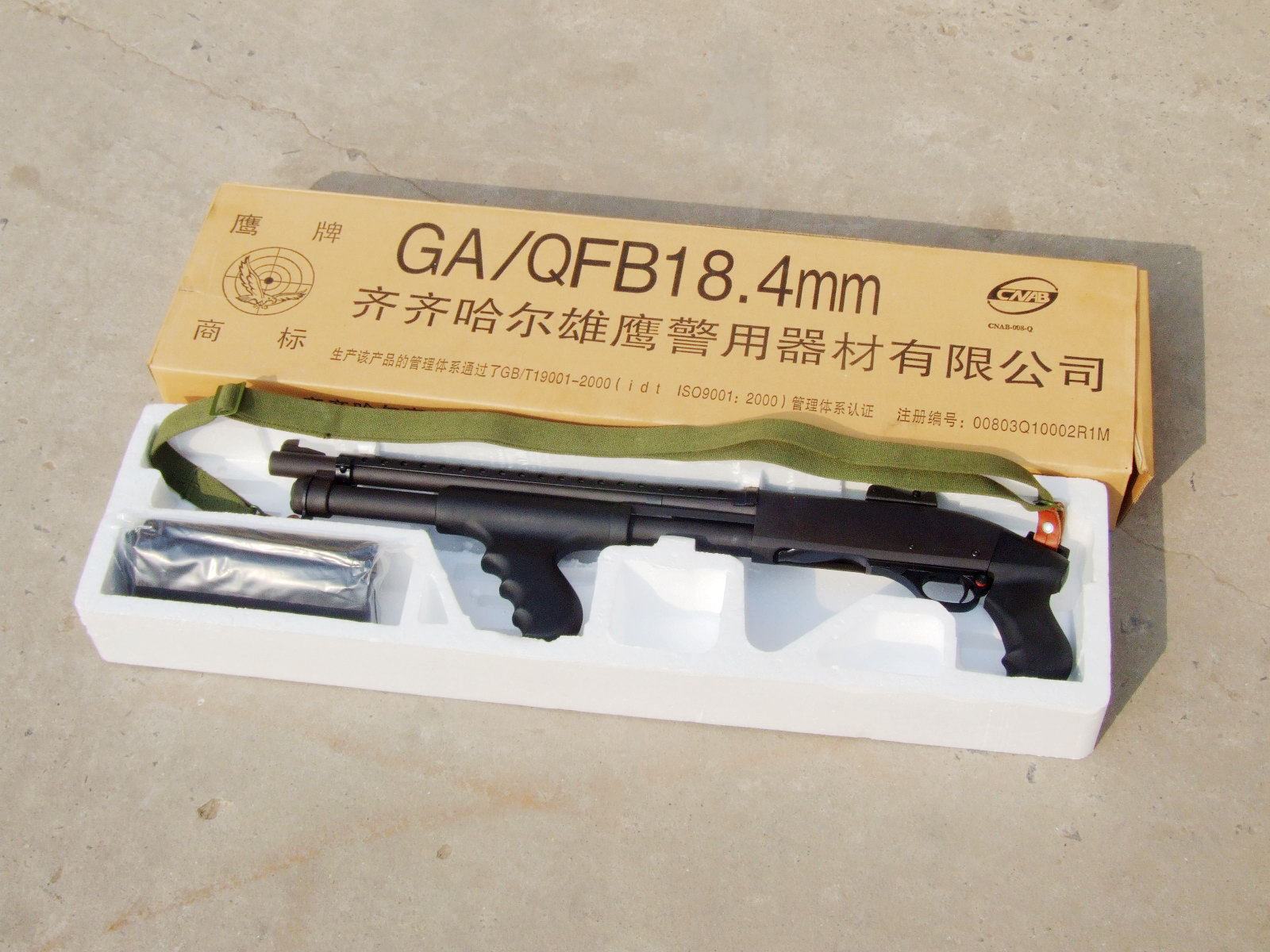

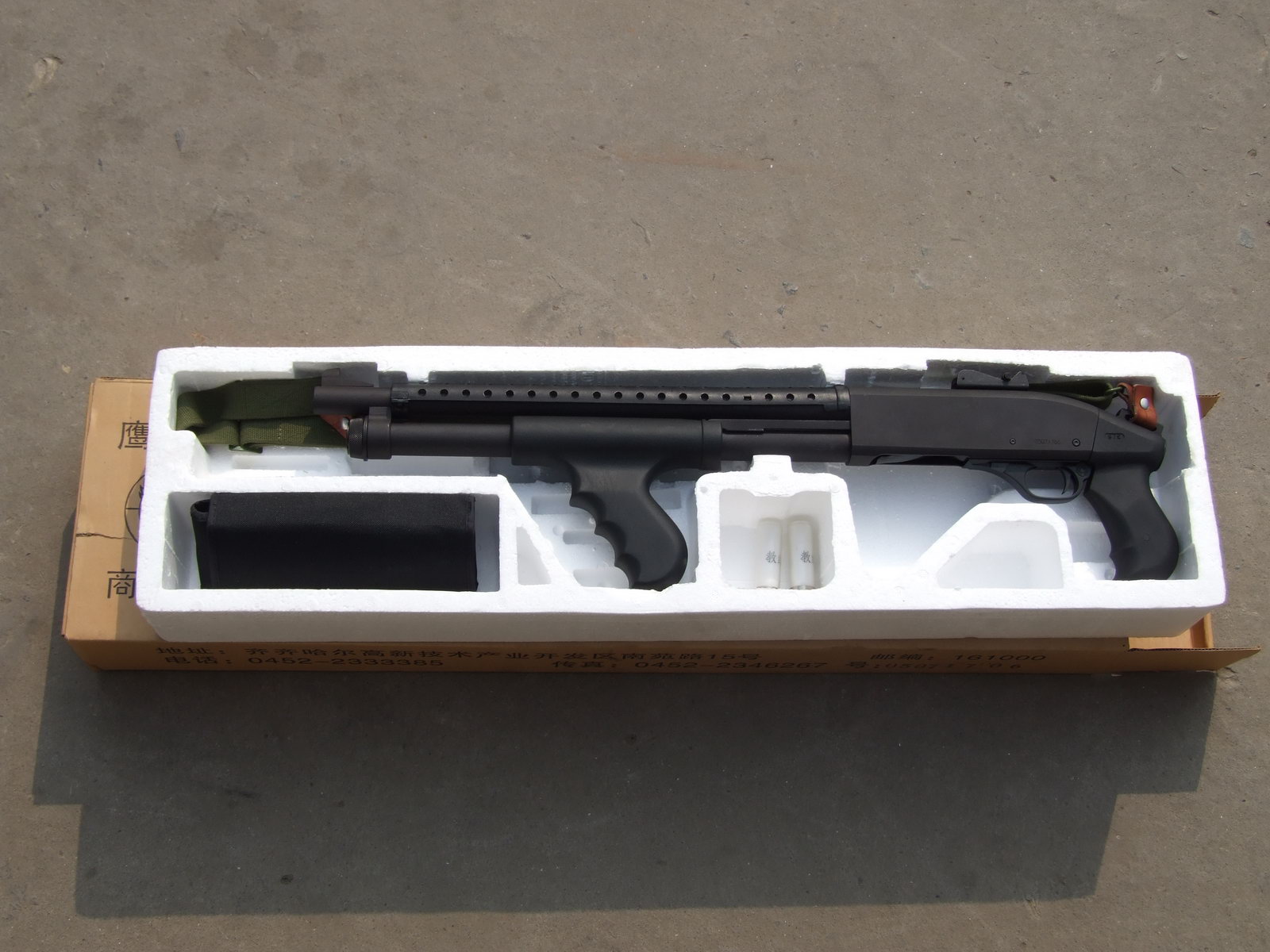

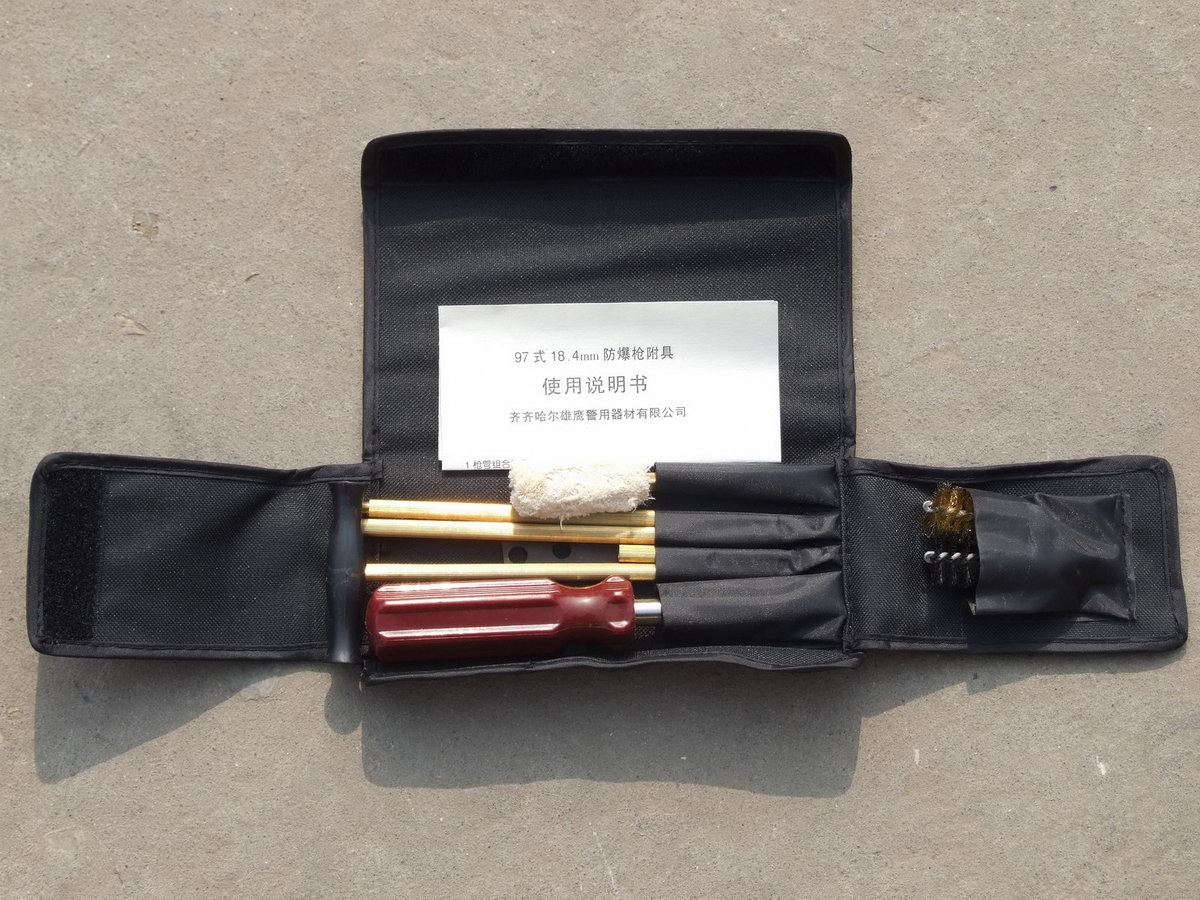

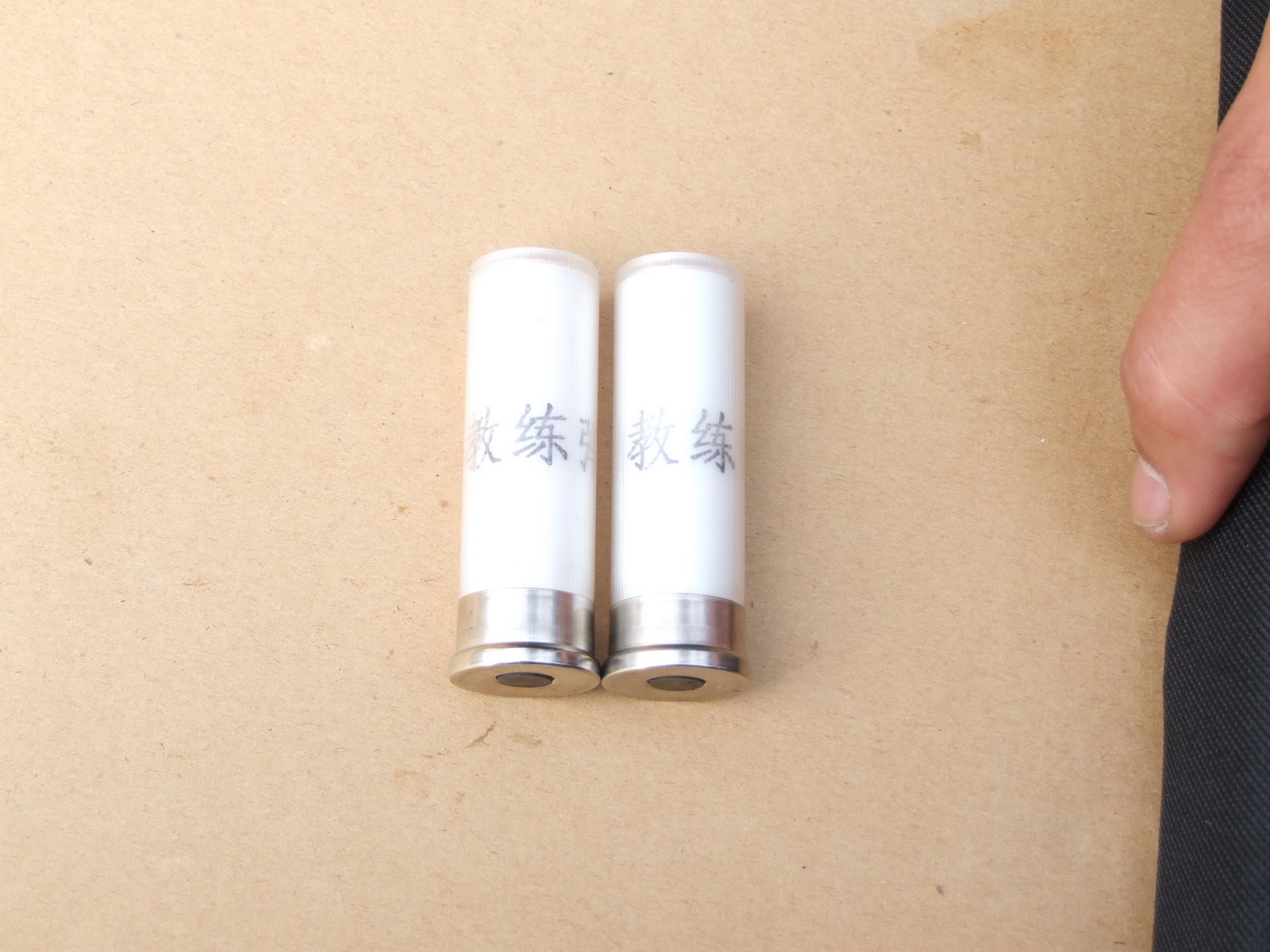

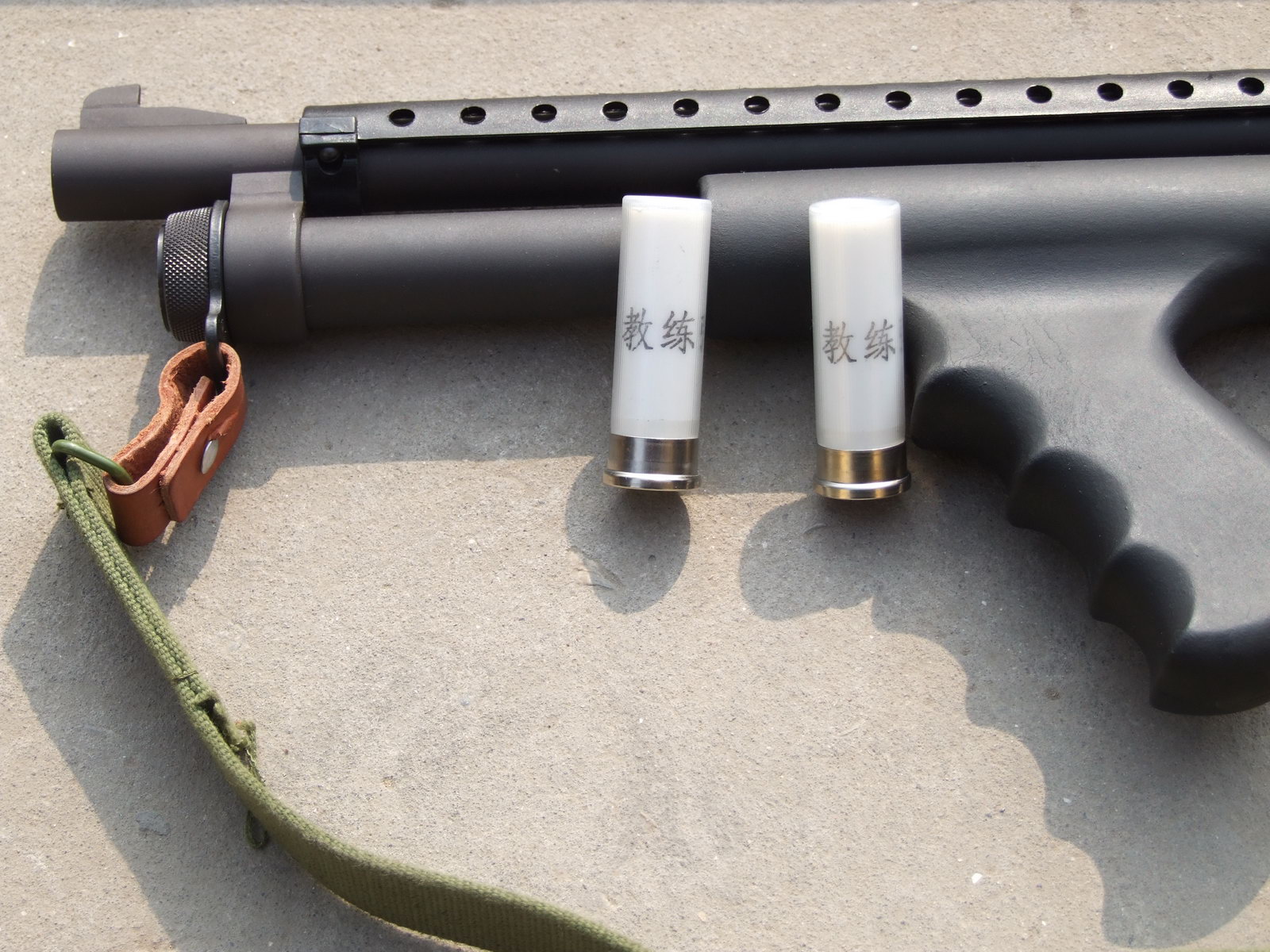

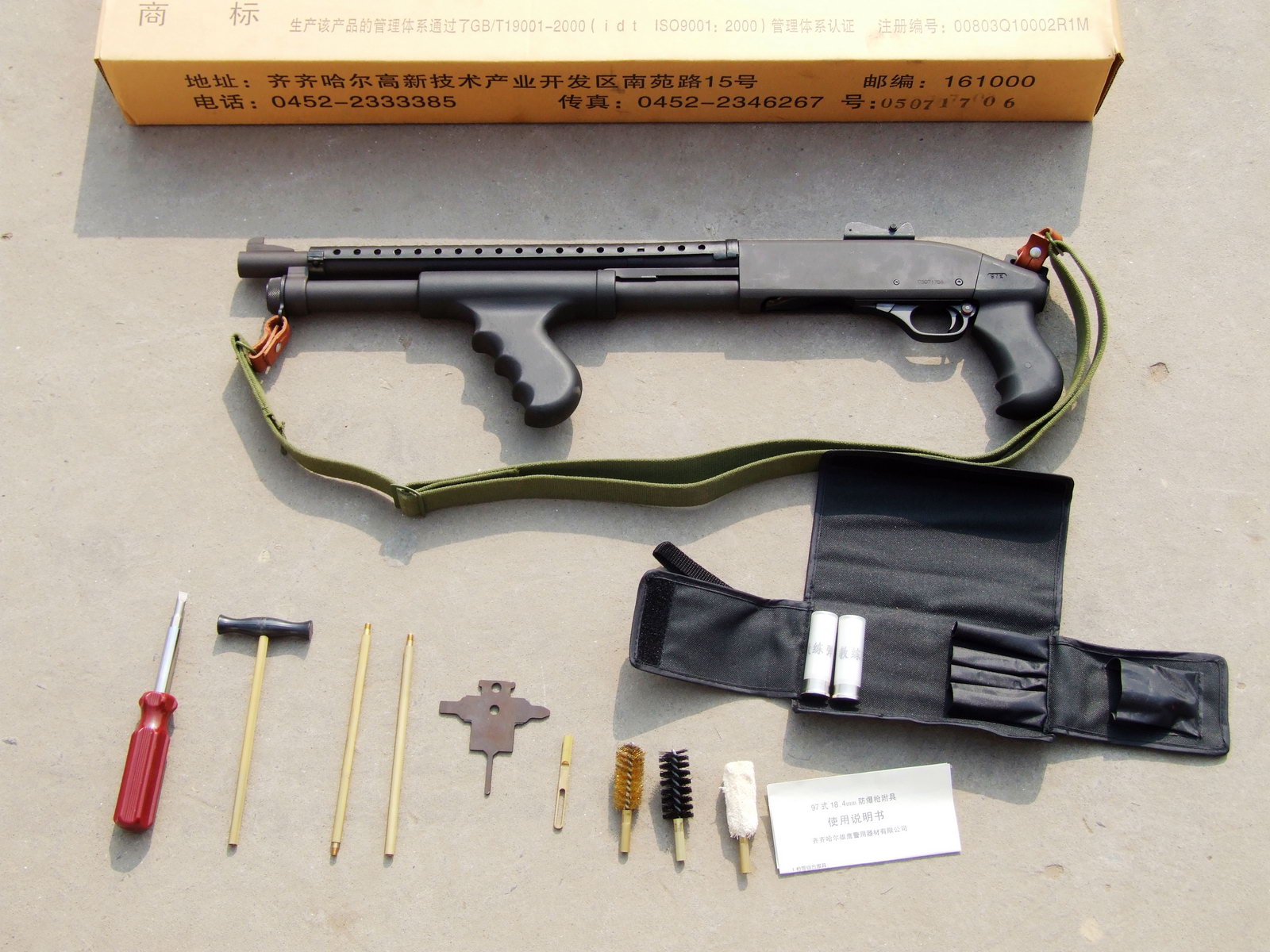

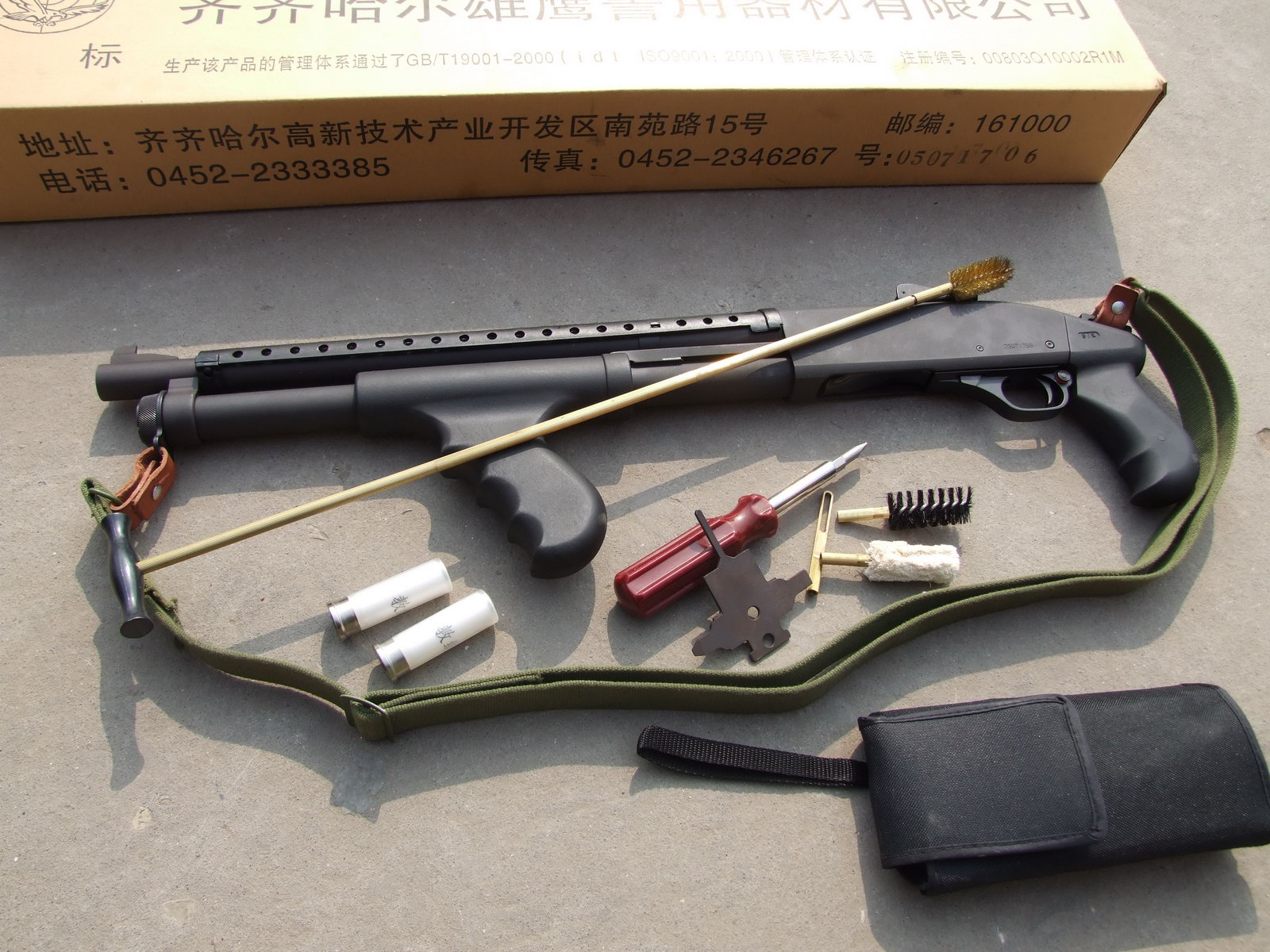

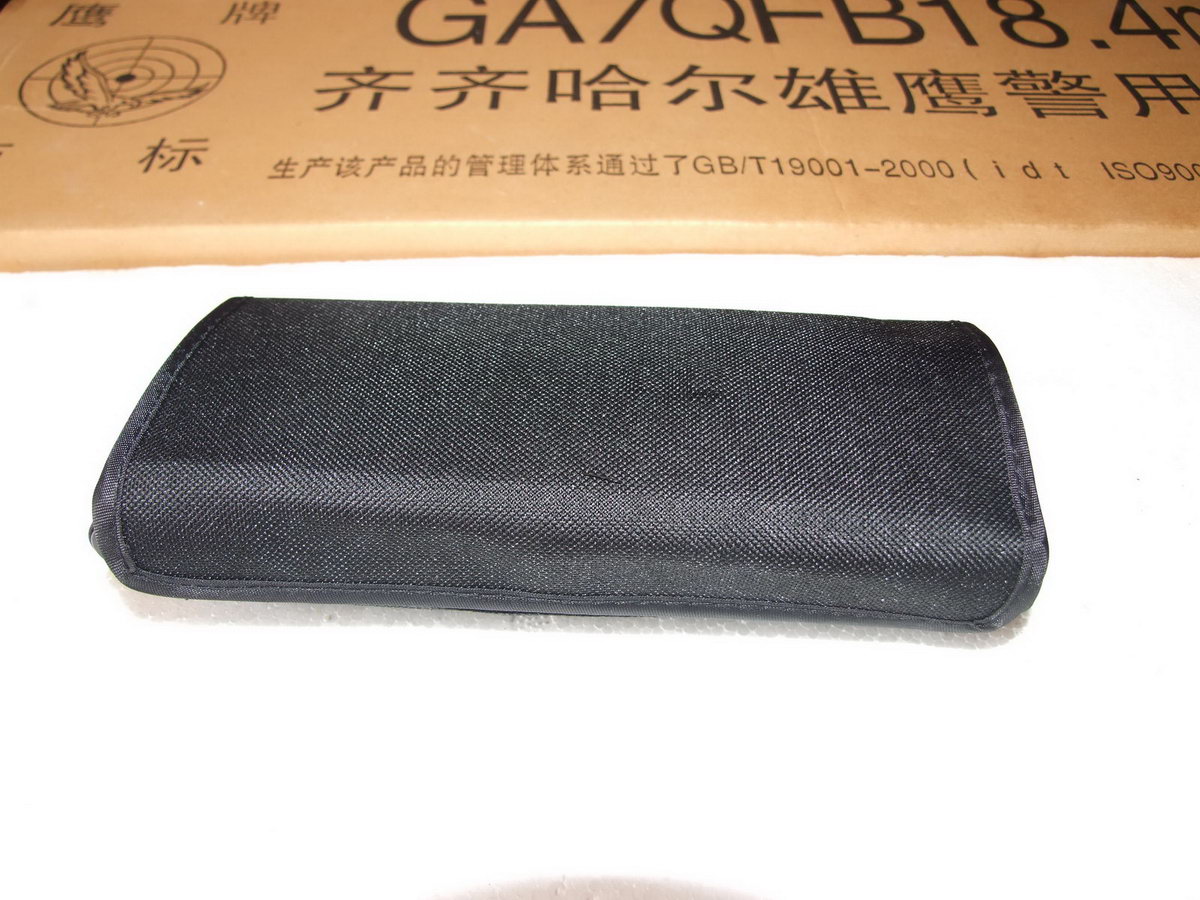

随枪的附件包，里面有分解和维护工具及说明书，还有2发教练弹

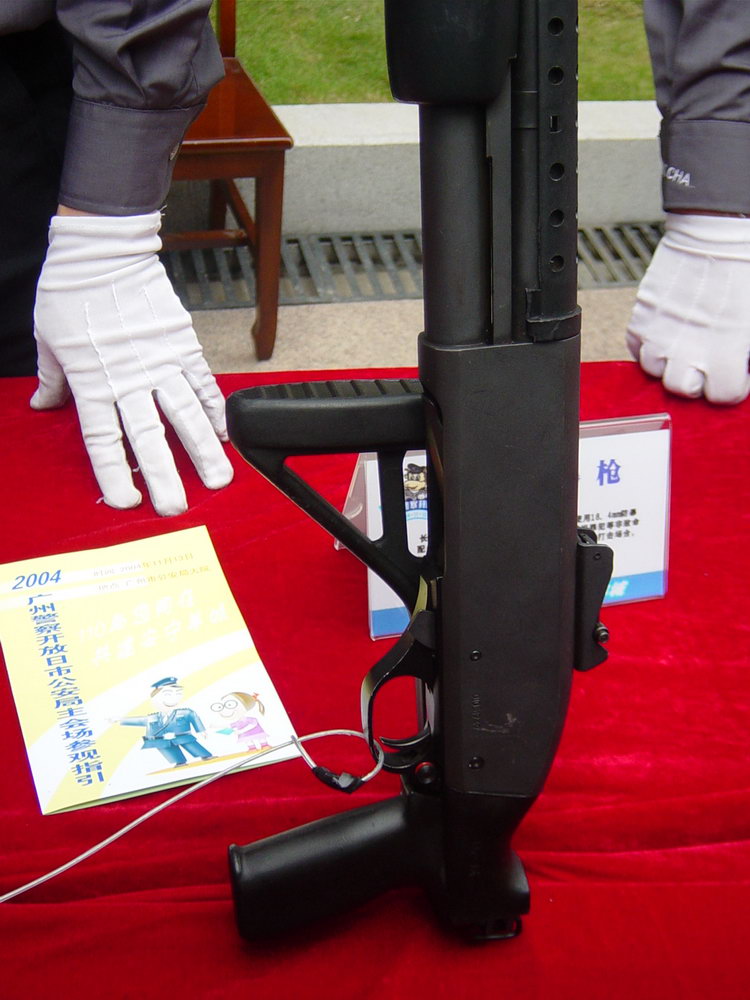

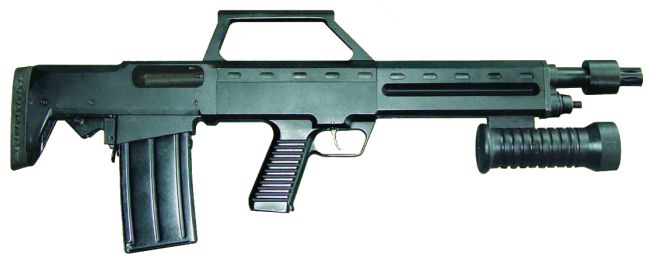

这种是97式的无托结构衍生型，在前托下面的圆柱体就是泵动手柄

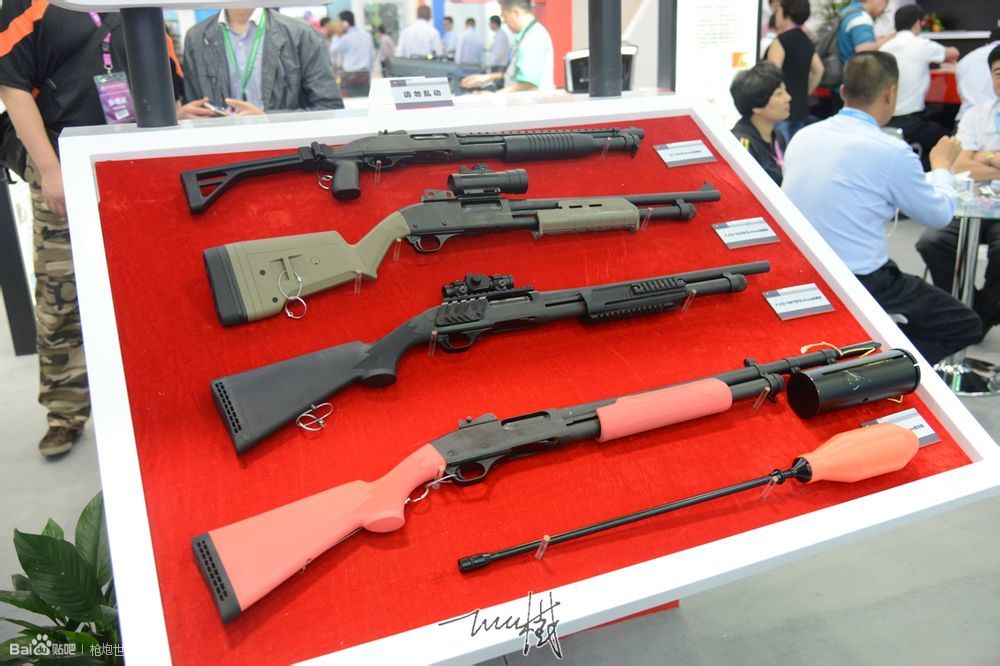

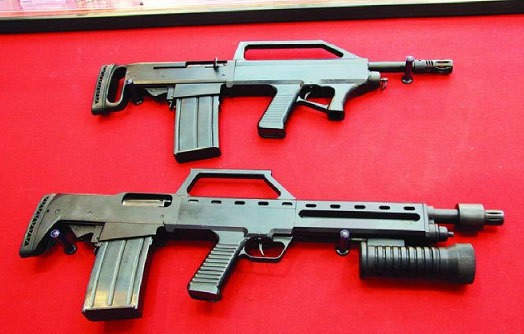

无托泵动霰弹枪上面的是无托半自动霰弹枪，也是雄鹰集团的产品

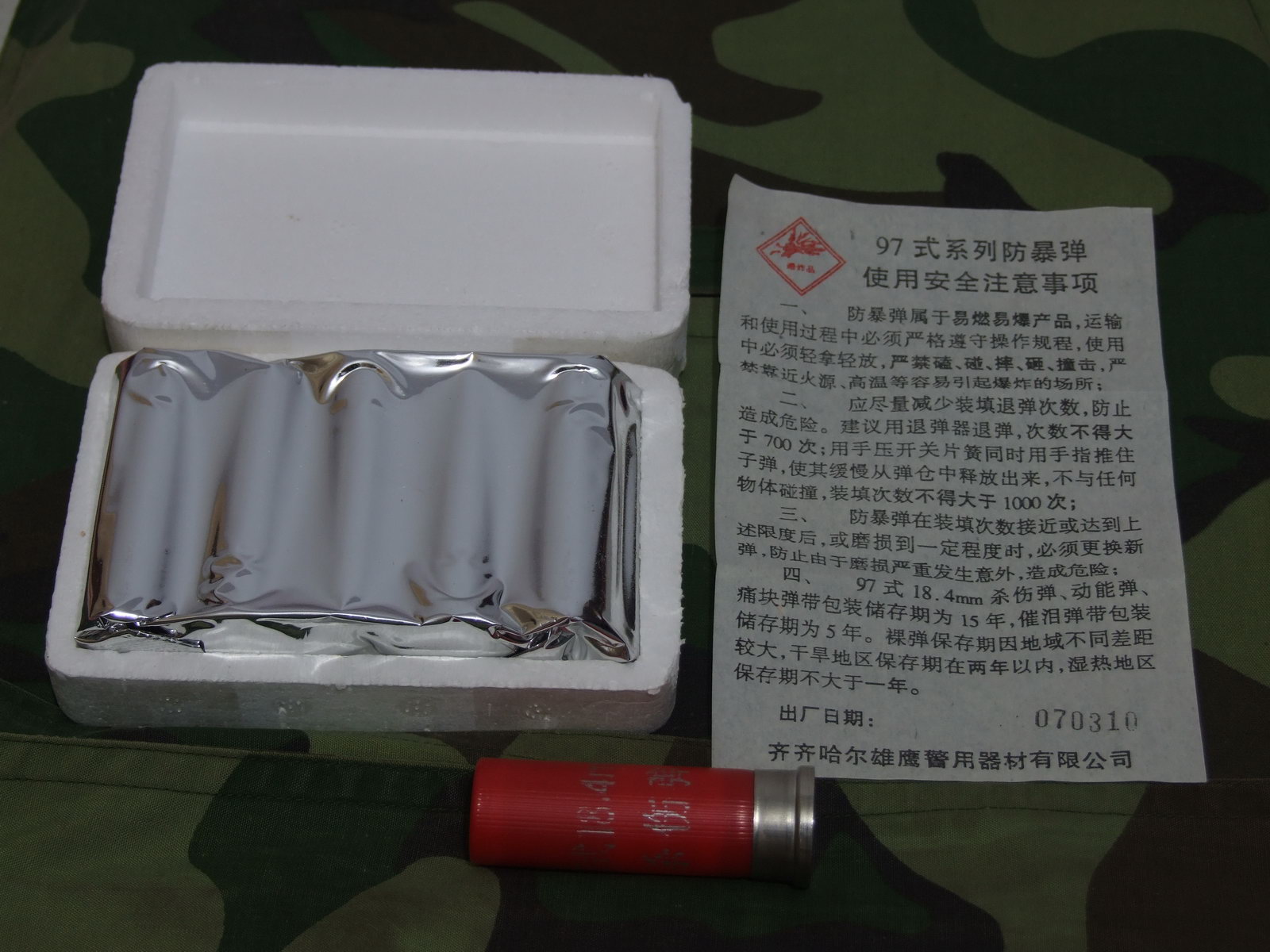

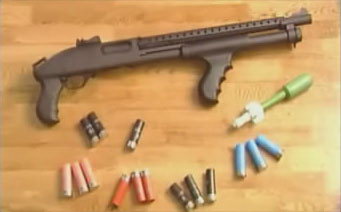

97式霰弹枪配有多种弹药，除杀伤霰弹外，还有催泪弹、染色弹、防暴动能痛块弹和防暴动能霰弹，还能发射催泪枪榴弹。97式霰弹枪的口径命名为18.4mm，虽然有些资料说它的弹膛比国际上最流行的12号（18.5mm）小了0.1mm，但事实上其弹径是标准的12号口径，称为18.4mm只是按照中国的枪弹口径命名方式来进行。不过在《97式18.4mm防暴枪培训纲要》中提到，在“主要诸元和性能指标”中明确规定：“不能发射12#猎枪弹。”那是因为弹的长度有所不同。这实际上是在论证阶段时候，公安部提出万一97式霰弹枪落入不法分子手中，将不容易获得弹药补充。

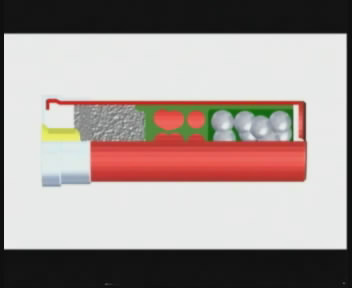

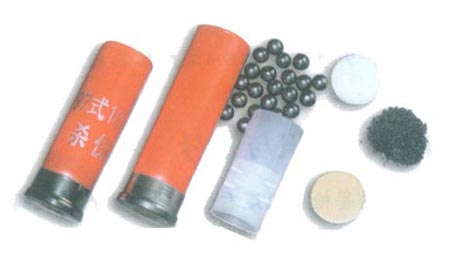

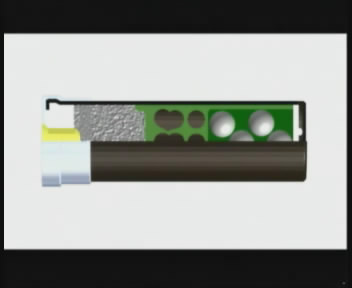

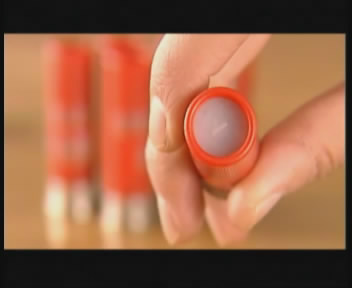

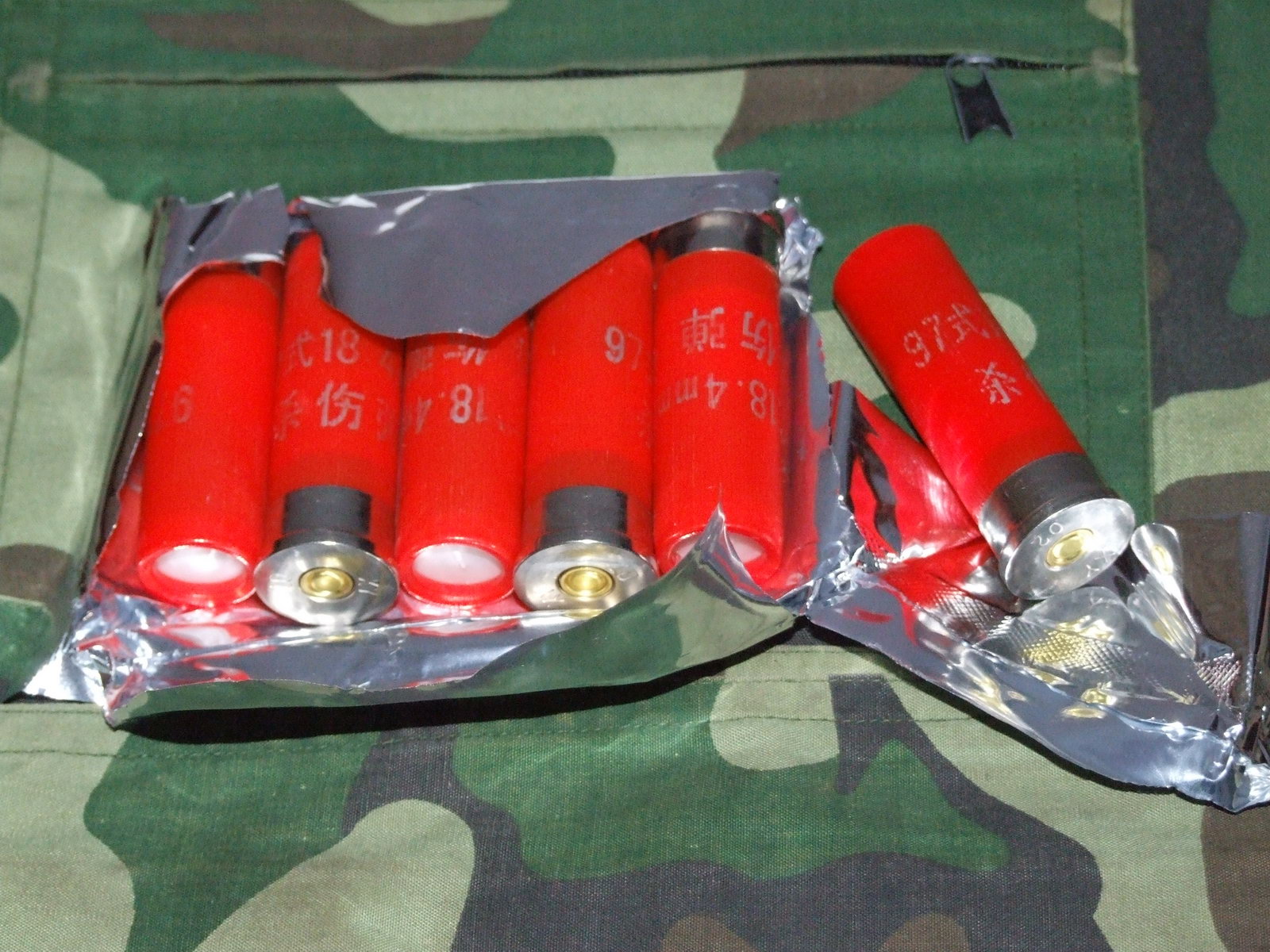

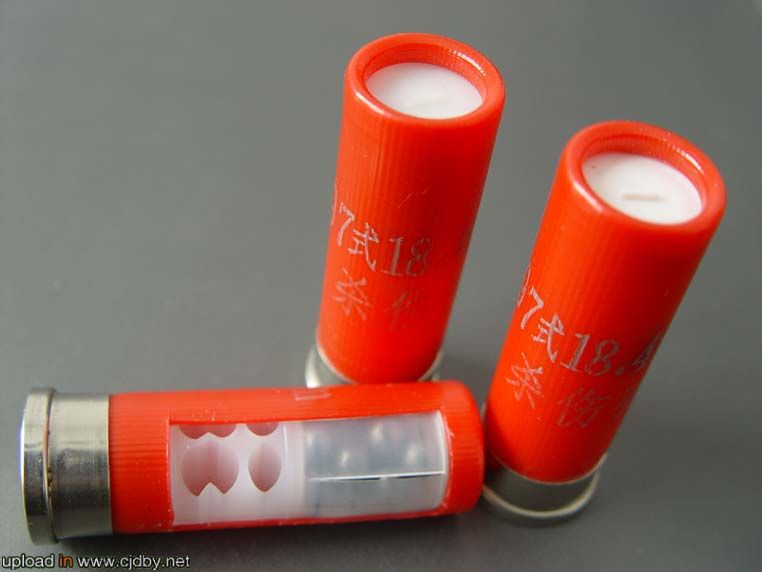

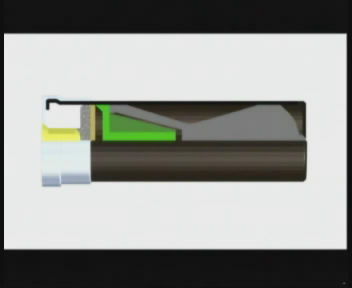

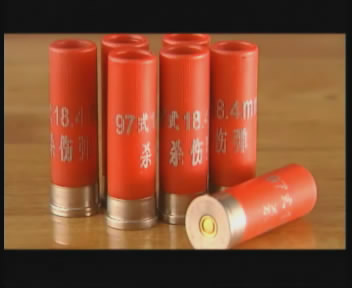

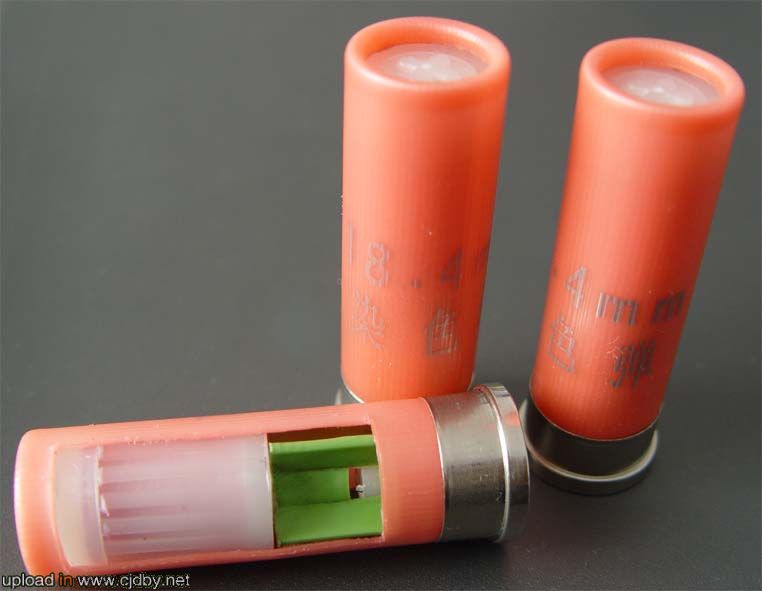

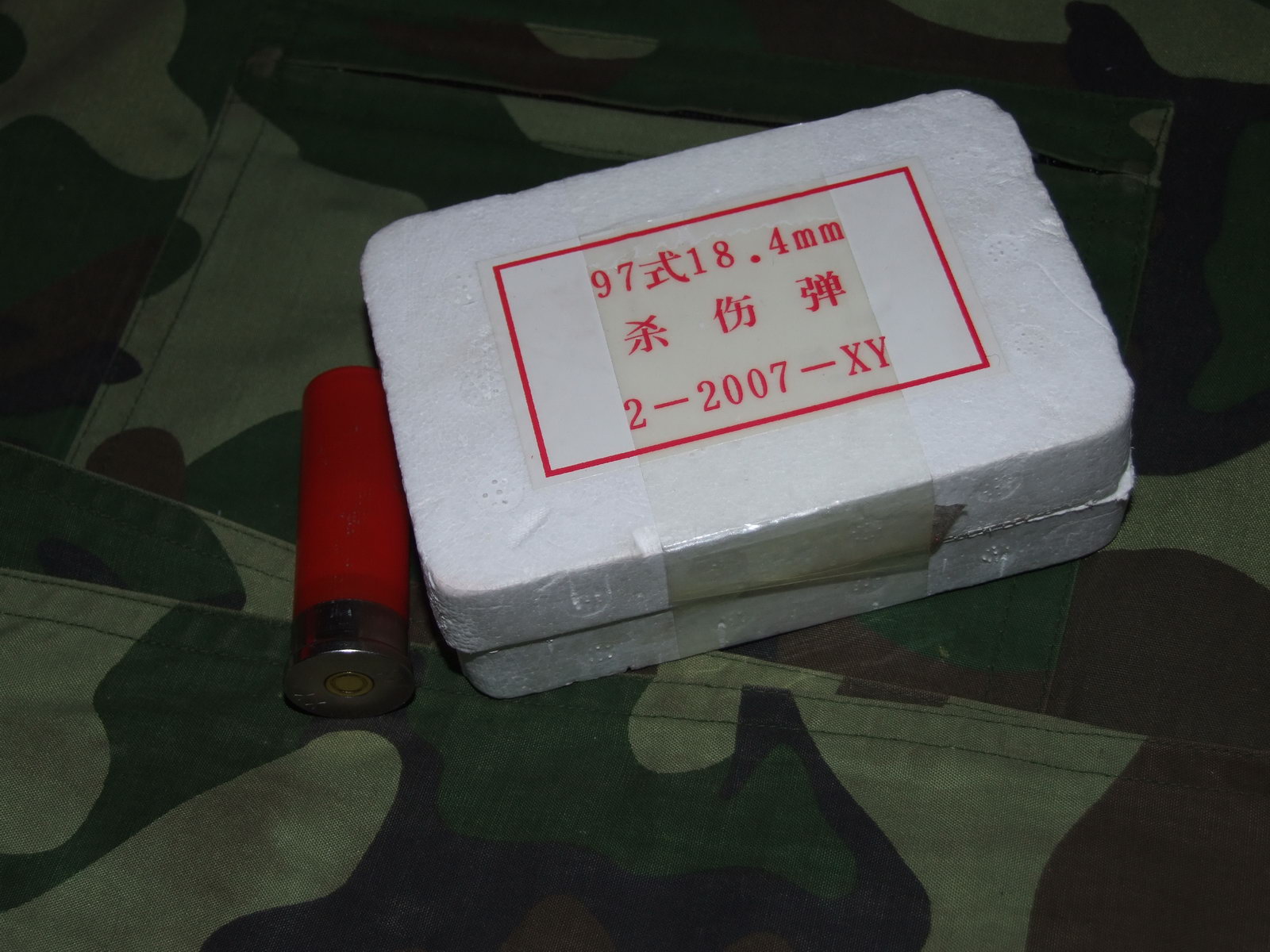

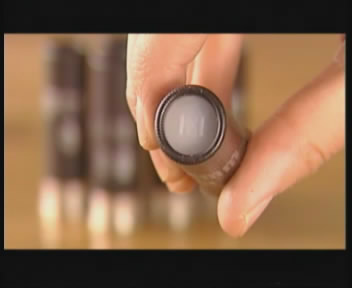

也就是普通的铅霰弹，全弹长65mm，全弹重43g，内有22粒直径6mm铅丸，在50米距离可击穿25mm厚松木靶。作为标识，除了使用红色塑料弹壳外，还在塑料封口片上加工有一道5mm长的凸棱，通过手摸也能感觉出来。

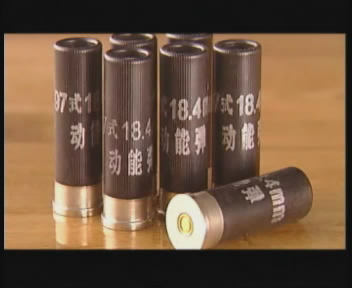

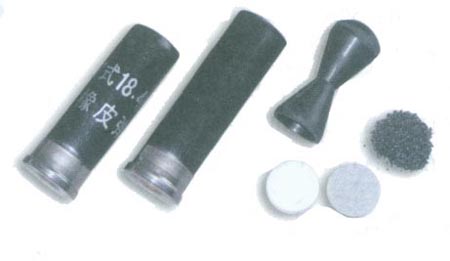

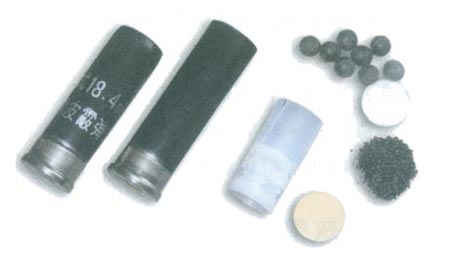

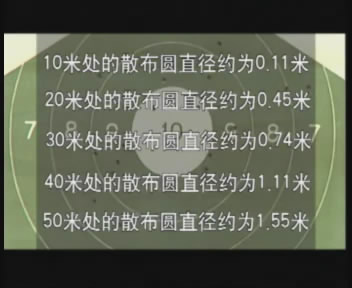

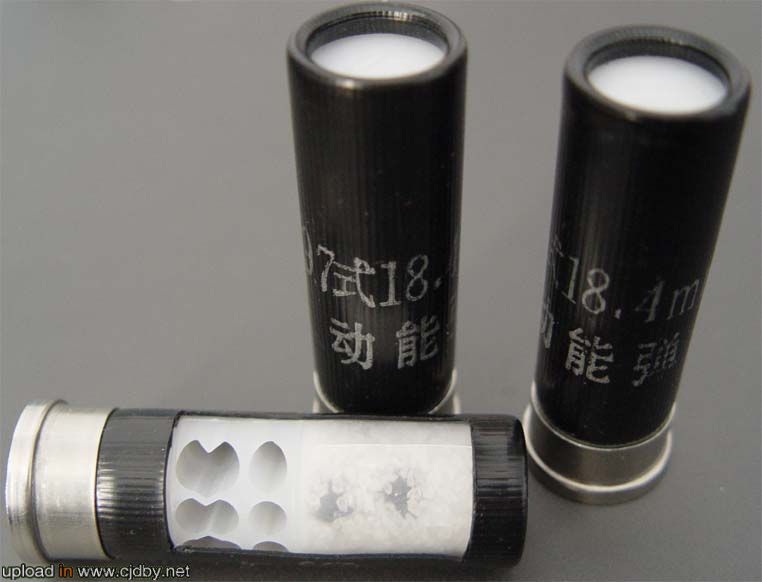

也就是发射橡皮霰弹的非致命防暴弹药，全弹重18.7g，内有8粒直径8毫米橡胶球，共重8.6g。在35米处的散布直径大约为1.6米，射击目标在5米处可致重度以上损伤直至死亡，在15米处可致重度以上损伤，30米处可致轻度损伤。作为标识，除了使用黑色塑料弹壳外，还在封口片上加工有两道5mm长的凸棱。、

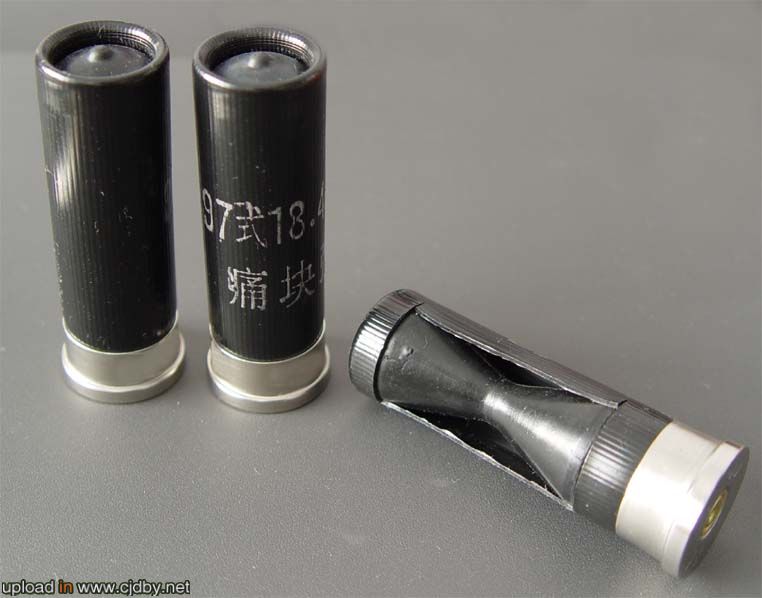

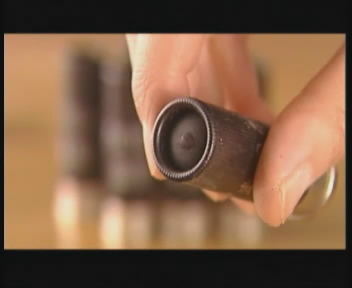

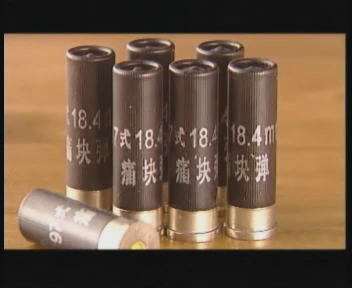

痛块弹，也就是硬橡胶制成的独头弹的非致命防暴弹药，全弹重18.7g，弹丸重8.6g。在5米内射击目标可穿透皮肤，穿入皮下层，肌层可能充血；15米处可致皮肤红肿损伤，皮下层出血，肌层可能充血；35米处致轻微损伤，即皮肤红肿，皮下层轻度出血。作为标识，除了使用黑色塑料弹壳外，还在封口片上加工有一个圆形凸点。

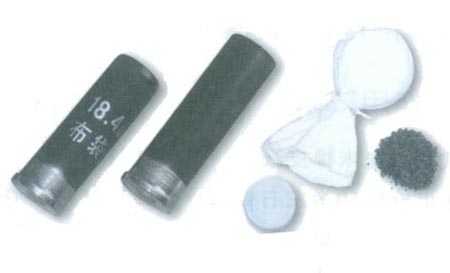

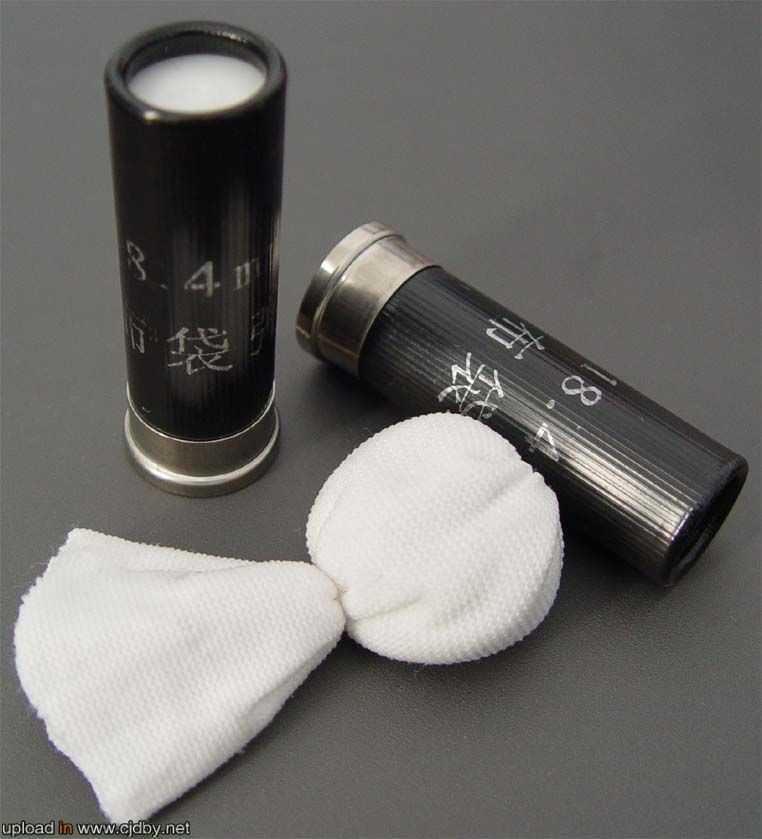

布袋弹也称为沙包弹，全弹重45g，弹头是包裹铅砂的布袋，是比较柔软的非致命性防暴弹，具有非常好的延展性，击中目标时尽管动能比上述两种防暴弹更大，但由于接触面大，所以比动能小，大大降低了在近距离上对目标造成的严重伤害。据说洛杉矶的巡警车上的霰弹枪就备有两种弹药，鹿弹和沙包弹，遇上醉酒闹事的制服不了就用沙包弹打一枪。

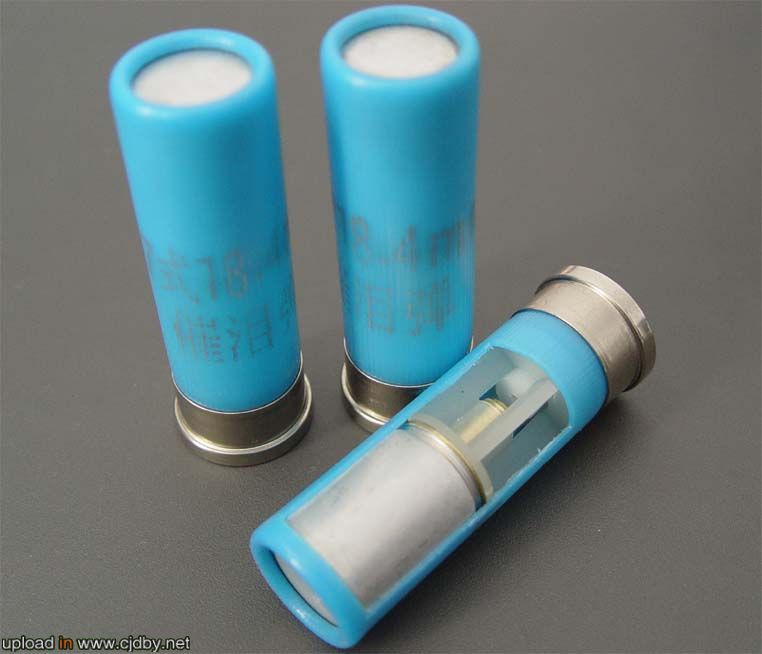

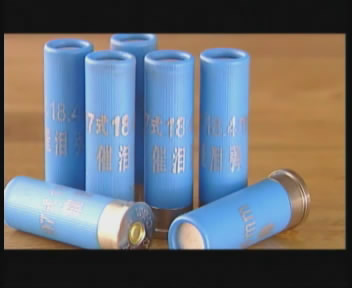

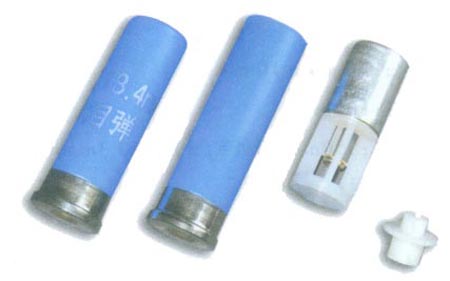

该催泪弹为尾翼稳定的破障型弹头，全弹重21.7g，在50米距离内可贯穿3mm厚普通玻璃打入室内，全弹最大射程100米，急促发烟时间少于20秒，药柱燃烧释放CS催泪剂，产生辛辣刺鼻的胡椒味。塑料封口片上没有任何标记。

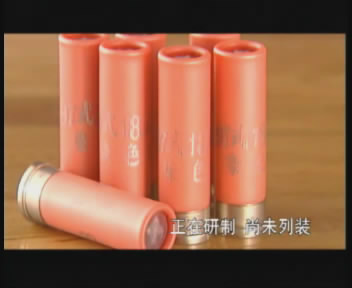

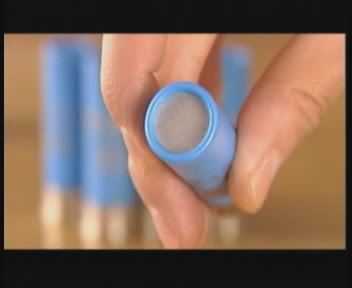

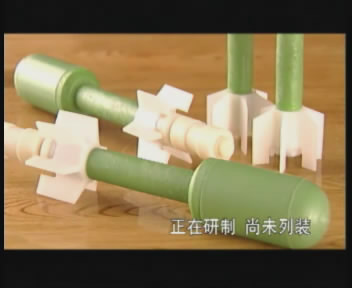

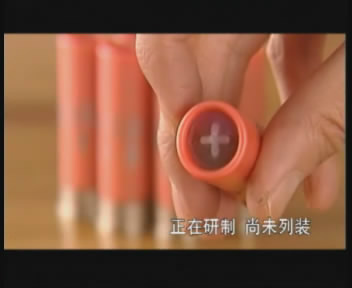

上图字幕中提到的“尙未列装”是因为这是早期随枪支一起交付的VCD教程，当时只列装了杀伤弹、动能弹、痛块弹。染色弹的弹丸内含染色剂，在作用区可对人体及衣物染上不易去除的颜色，便于事后查证。全弹重17g，弹丸重7.6g，染色剂散布圆直径约2m，颜色为玫瑰红。弹头标识为一个十字形的凸棱。

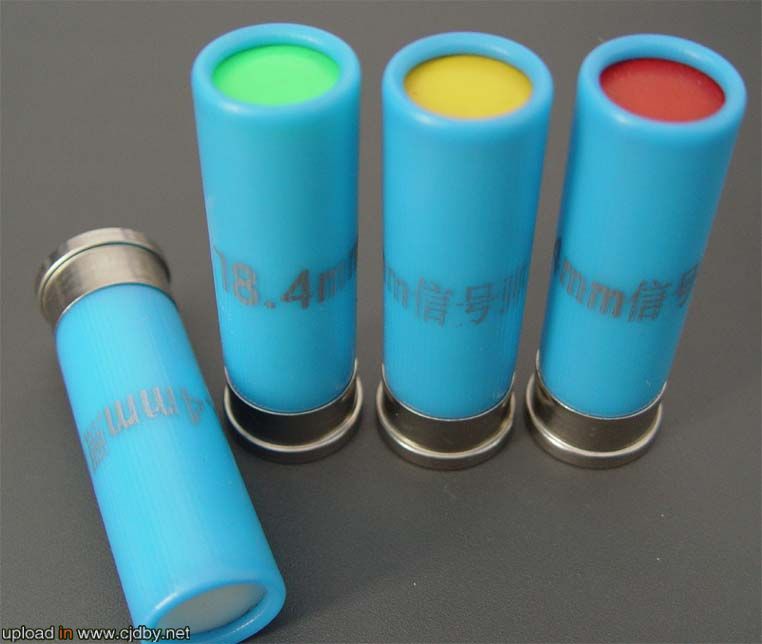

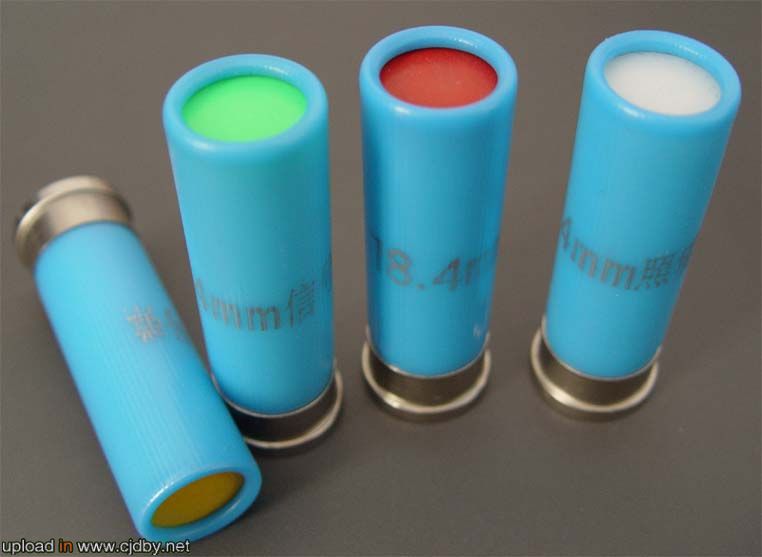

信号弹有红、黄、绿三种颜色，发射高度约100米，发光时间约15秒。

照明弹可用于瞬间照明。发射高度约100米，发光时间约15秒。

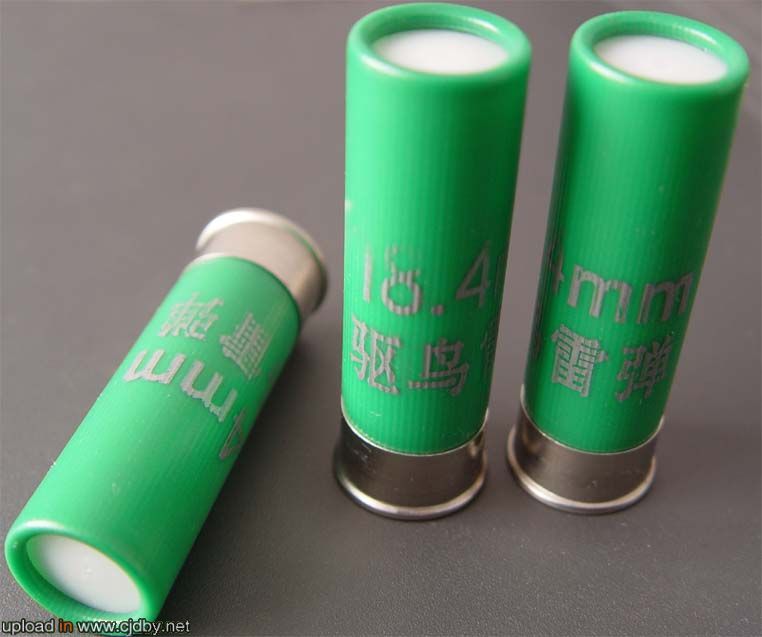

驱鸟雷弹主要用于机场飞机起降前驱赶跑道上空的鸟类，保障飞机的起降安全。发射高度80-100米，在半空中发出爆鸣声。
