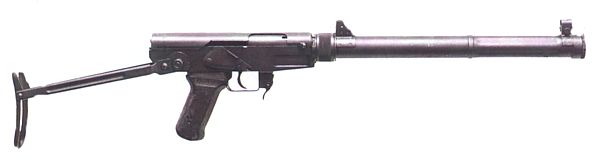

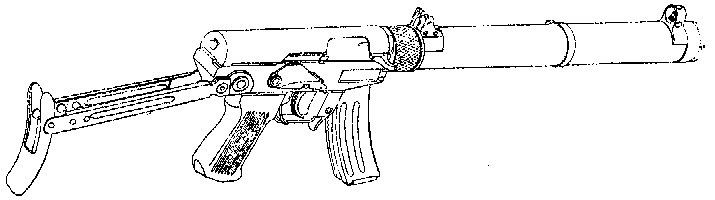

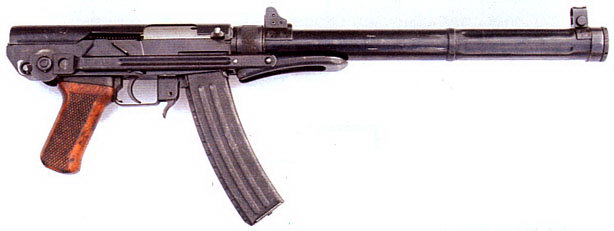

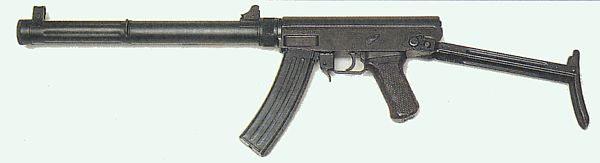

1964年式微声冲锋枪





口径: 7.62×25mm 64式微声冲锋枪弹



1964年式7.62mm微声冲锋枪(简称64式微冲)在1960年代初期根据我军侦察兵的特殊要求而研制的,该枪于1964年设计定型,是我国第一代微声武器之一。

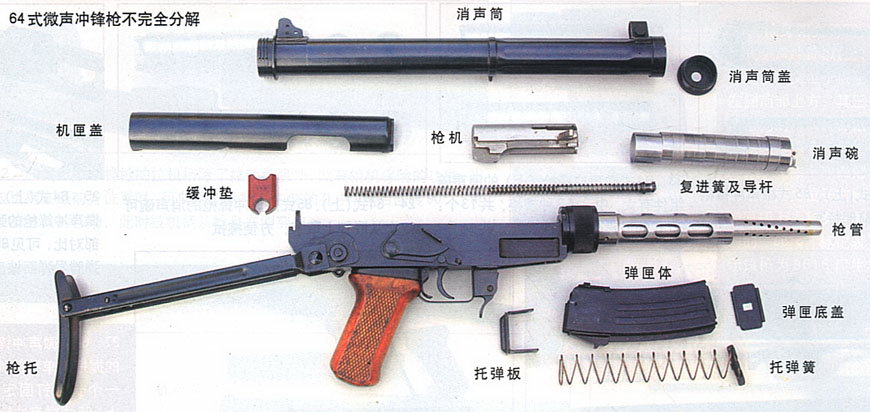

64式微冲采用前冲击发的自由式枪机,整体式消声器,有单/连发选射功能。该枪由枪管、消声器、瞄具、机匣、枪机、复进机构、击发机构、弹匣和折叠枪托等9个部件组成,全枪共有100个零件。机匣由钢块加工而成,机匣盖是冲压钢件,消声器也是钢制。该枪的重量较大。

由于该枪采用开膛待击,因此击针是通过击针销固定在弹底窝中央,从枪机前端面凸出。枪机右上方装有平移结构的拉壳钩,拉壳钩簧为片状。上部有容纳复进簧的孔,后部左右两侧有导引运动的导轨。后下部有与阻铁扣合的斜面,右前部设有拉机柄部。由于击针固结在枪机上,依靠枪机复进前冲击发。单发时,枪机从阻铁扣合处复进完成击发;连发时,枪机从最后位复进完成推弹、输进弹后完成闭锁击发。

复进机构由复进簧和复进簧导杆组成,导杆后部有一突起是用来固定机匣盖的。在机匣后立壁的前面还有一个缓冲垫,它主要用来吸收自动机后坐到位时多余的能量,改善枪机撞击机匣时的受力状况,用以提高机匣的寿命。

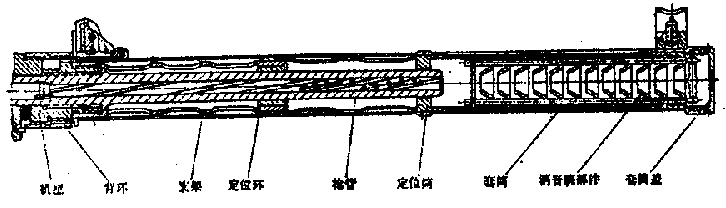

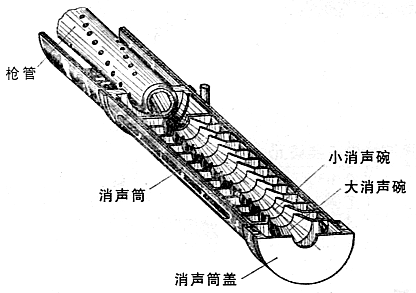

消声器由套筒消音筒支架、定位环、定位筒、消音碗部件和筒盖等组成。套筒为钢制圆筒,消音元件均装在其中。后部有断隔方牙螺纹,通过连接件背环使其与机匣紧密配合。尾部的凹槽用于与机匣上相应突出部相配合,使套筒周向定位。前部设有定位突筋,用于定位消音碗。口部有与筒盖连接的螺纹。在套筒后、前部的正上方,焊有照门座与准星座。在套筒内中部采用悬臂的定位筒支撑。

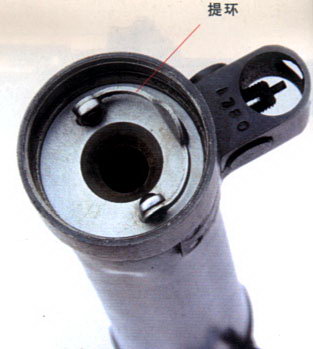

消音碗部件,由三种不同规格、共13个钢制镀铬的消音碗串联而成。各消音碗间是用两根连杆连接的。在连接杆头部设有一可折倒的提环.它是用来抽取和装入消音碗部件的。

在枪管壁上沿着枪膛阴线开有4×936个侧排气孔,射击时部分高压火药燃气从侧孔排出,在套筒内膨胀,使膛口排出的火药燃气流量大为减少,压力也大大下降。但每个侧排气孔都是一个噪声源,如果在膛口前方不安装高效声音抑制系统,由试验得出,枪口总噪声级反而会增加。

采用多舱式激波耗能结构的串式消音碗,其抑制声音的机理如下:膛口流出的火药燃气,压力已很低,但由于突然膨胀,火药燃气的速度大为增加,膛口喷出的火药燃气是超声速气流。它遇到障碍——消声碗后要产生激波。气体受到压缩,使速度下降或为亚音速,而压力升高,但总的能量下降。亚音速气流经过消音碗锥形部后进一步膨胀,又成为超音速气流。此气流遇到下一个消音碗后就如上所述,又将产生新的激波。又进一步消耗能量。这样,气流通过多舱式消音碗的作用,经过反复的压缩、膨胀,火药燃气的速度和压力都将大幅度下降。气流自消音筒口喷出时,对外界气流只能产生较小的冲击,从而达到抑制膛口声的目的。因此在套筒(消音筒)前部安装多舱式串式消音碗,就相当于声学滤声器。

至于冲锋枪在射击时产生光和烟,那是可燃气体、未燃尽的火药及其他金属粒在枪口燃烧或燃烧不完全所致。为进一步消除光和烟的特征,64式微冲在枪弹采取措施,包括采用减装药设计和特殊的双基球形发射药,使弹头出枪口后火药燃气已经在膛内充分膨胀燃烧。

由于射击后硝烟会聚积在消声器内,然后慢慢逸出,而且不易擦拭,如果弹膛过脏或弹药受潮,射击中会产生弹壳炸裂的危险。所以一定要定期擦拭和更换消声碗等消耗性部件。

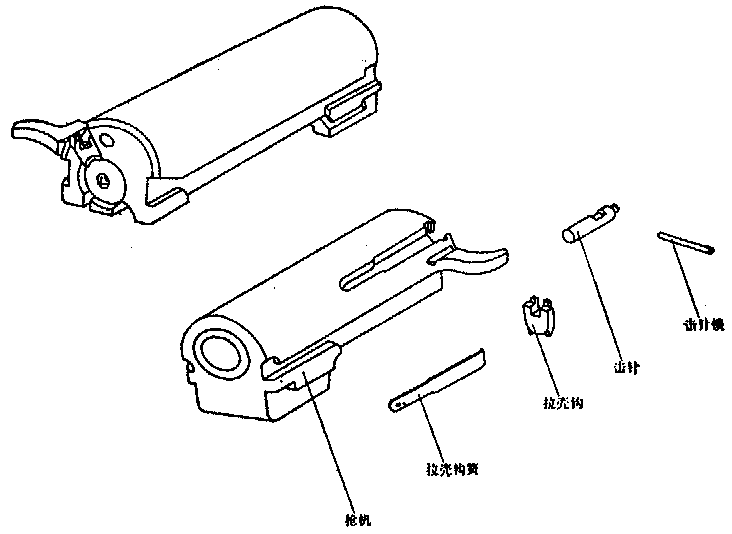

64式微冲的枪机

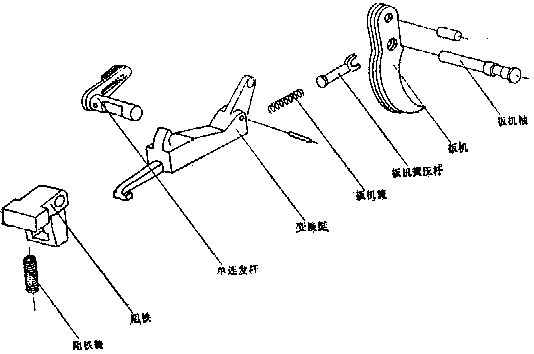

64式微冲的发射机构

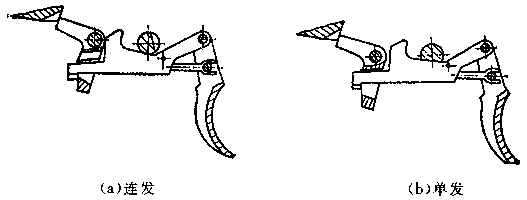

发射机构运作原理

64式微冲的发射机构在56式冲锋枪的发射机上简化而成,主要由扳机、变换挺、阻铁和单连发杆等组成。其工作原理如上图所示。当单连发杆定于单发位时(b),单连发杆上的缺口让位于变换挺,使变换挺在扳机簧作用下位置升高。变换挺后钩部“T”形突起上部与阻铁上相应“T”形槽有一定重叠量。当用手扣引扳机时,变换挺钩住阻铁,迫使阻铁头部沿图面逆时针方向旋转下降而解脱枪机,使之完成前冲击发。在枪机复进过程中,它与变换挺中部突起作用,压下变换挺,使之与阻铁脱离。此时阻铁在阻铁簧的作用下.头部旋转向上。等待再次与枪机扣合。当松开扳机后,变换挺在扳机簧力作用F向后运动,通过阻铁“T”形槽后到位。如再次扣压扳机,即重复上述动作而完成单发。

当单连发杆位于连发位时(a),其上的圆柱部压住变换挺,使其位置下降,它尾部的T形突起与阻铁T形槽下部平面有重叠量。当扣引扳机时,带动变换挺向前运动,从而带动阻铁旋转,使其头部下降,解脱与枪机的扣合而完成前冲击发。此时由于变换挺位置低,复进中的枪机压不到变换挺。这样,变换挺与阻铁继续钩合,使阻铁头部无法旋转上升与枪机扣合。枪机在击发后,由于火药燃气作用后坐到位后又复进。完成自动机工作循环,再次完成击发。如不松开扳机,依此工作程序将弹匣内枪弹发射完毕,枪机复进到位形成停射。如在连发过程中松开扳机,变换挺在扳机簧力作用下向后运动,此时阻铁也在阻铁簧力作用下旋转.其头部上升与复进中的枪机扣合,使枪机停在后方而中断连发射击。

该枪设有到位保险、安全保险和行军保险。到位保险由带有固定击针的枪机完成。在正常情况下,只有枪机复进到位,击针才能撞击底火而形成发射。安全保险扳把位于握把右上方,当向前扳动扳把到位时。它位于扳机的后方,挡住扳机使之不能扣动而完成手动安全保险。

机匣右侧的防尘盖向上关闭时,可遮盖机匣与机匣盖之间的拉机柄通道,起到防尘的作用。在防尘盖关闭的同时,防尘盖轴上的凸轮带动轴固定板向上旋转,刚性顶住枪机使它不能后退而起到行军保险的作用。

64式微冲配有20发和30发两种弧形弹匣,而20发弹匣是作为冲锋枪的常备弹匣。弹匣主要由弹匣体、托弹板、托弹簧和弹匣盖等组成。该弹匣可通用于1964年式7.62mm微声冲锋枪弹和1951年式7.62mm手枪弹。配用的64式微声弹可在200m距离穿透2.5mm厚的垂直50钢板。

瞄准装置由准星、准星移动座、准星座、照门和照门座等组成。瞄准装置均固定在套筒上。它以套筒后部突起部与机匣上相应的凹槽定位,以保证瞄准基面与枪管的正确装配位置。冲锋枪的射效调整。方向依靠移动准星移动座,高低则依靠拧动准星。冲锋枪可装定两个射程:100m的表尺是靠照门座上的缺口来实现;200m表尺则由位于照门座前的翻转照门来实现。

当将200m照门翻上时。它由弹性卡销定位。由于它高于100m照门,当射手从后方瞄准时,视线通过它而构成对200m目标的瞄准角。

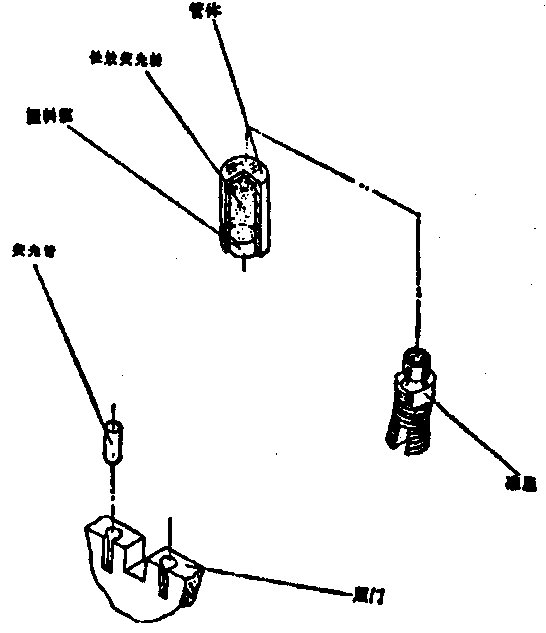

考虑到特业分队夜战的需要,在冲锋枪照门上镶嵌有如图示的两个立式长效荧光管,准星上镶嵌有一个同样的立式荧光管。这样就构成了三立柱式的夜瞄装置。

由于瞄具设在消声器上,因此在使用一段时间下,射击精度会下降,而每次分解组装后也会导致精度受损。

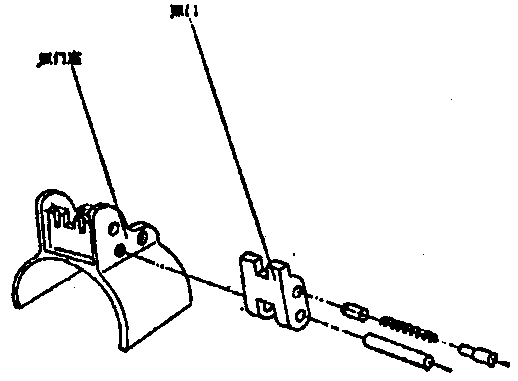

照门结构


夜瞄装置

折叠式枪托为开式结构,由左、右支杆,肩托和肩托轴等组成。支杆、肩托由钢板冲压而成。肩托用肩托轴固结在支杆上,且能旋转。当枪托处于战斗状态时,由装在机匣上可对捏的两个圆头弹性定位卡销卡入左、右支杆的定位孔中而刚性定位,打开肩托就可进行抵肩射击。当对捏定位卡销,使之从两支杆定位孔中解脱后,即可向下旋转枪托,枪托到位后,结合在左、右支杆上的两个卡销,利用支杆的弹性进入机匣前下部的两个定位窝中,将枪托定位于行军状态。

64式微冲在使用操作和维修保养时需注意以下事项:

  1. 微声冲锋枪在结合时,先将套筒结合在机匣上,再旋转背环。因背环作用,使套筒上的断隔螺纹可靠地定位,以免套筒纵向松动。

  2. 消音碗需用连杆正确可靠地结合。将消音碗部件放人套筒后,应将前端与连杆结合的提环放倒,再拧紧筒盖套筒盖的螺纹为左旋。必要时可使用附件中的扳手,将筒盖拧得更紧些

  3. 冲锋枪在射击前,射手一定要检查表尺的装定是否和射程相符在对200m处目标射击时,别忘了将翻转的200m表尺立起

  4. 在夜间对100m处目标射击时,应使准星上的即位于中间的立式荧光柱位于照门左右两立式荧光柱的中央。

  5. 冲锋枪在每次射击后,必须立即分解消声碗部件必须分解擦拭。特别是枪管的内外表面和消音元件。擦拭干净后并正常涂油。

  6. 在消音元件、枪管内外表面、套筒内表面存有火药残渣时,一定要用碱性液、煤油或汽油浸泡后,清洗干净、擦干并正常涂油。

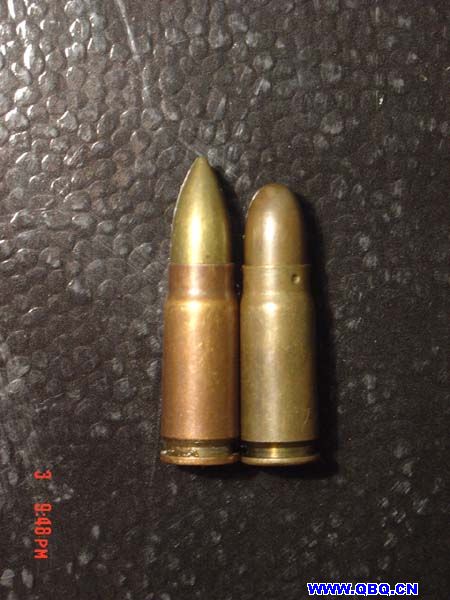

  7. 当使用微声冲锋枪没有配套的647.62mm微声冲锋枪弹时,可使用1951年式7.62mm手枪弹,但其弹道诸元和消声效果就有所变化。

全枪长 枪托展开 850 mm
枪托折叠 630 mm
全枪宽 70 mm
全枪高 220 mm
枪管长 245 mm
膛线 4条,右旋,缠距240 mm
空枪重(含20发空弹匣) 3.4kg
弹匣容量 20,30 rds
瞄准基线 295mm
理论射速 1000 rpm
扳机扣力 29.4~63.7 N
枪口初速 290~305 m/s
枪口动能 337 J
有效射程 200 m
枪口噪声 ≤84 dB

64式微冲在对越自卫还击战中被我军的侦察部队大量采用,由于隐蔽性好,在摸哨或伏击中表现较好。由于消声部件是损耗品,有时会出现供应不上的问题,因此有些侦察兵干脆把卸掉消声器的64式微冲当作紧凑的轻型冲锋枪,在搜索洞穴中使用。

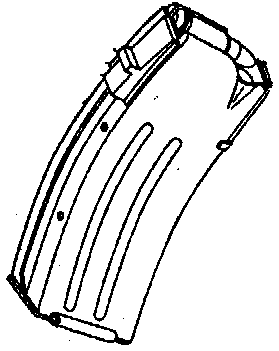

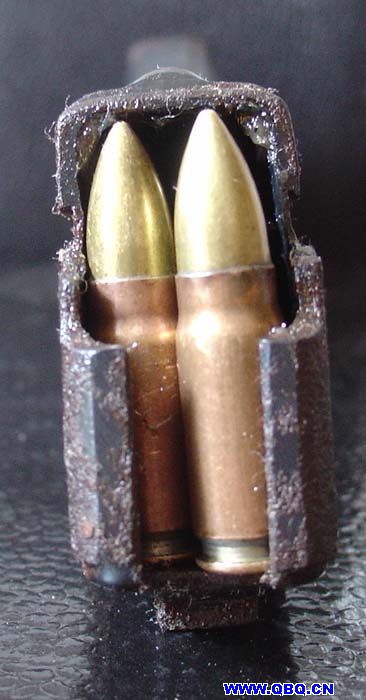

64式微冲的20发弹匣

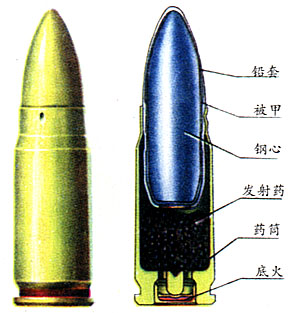

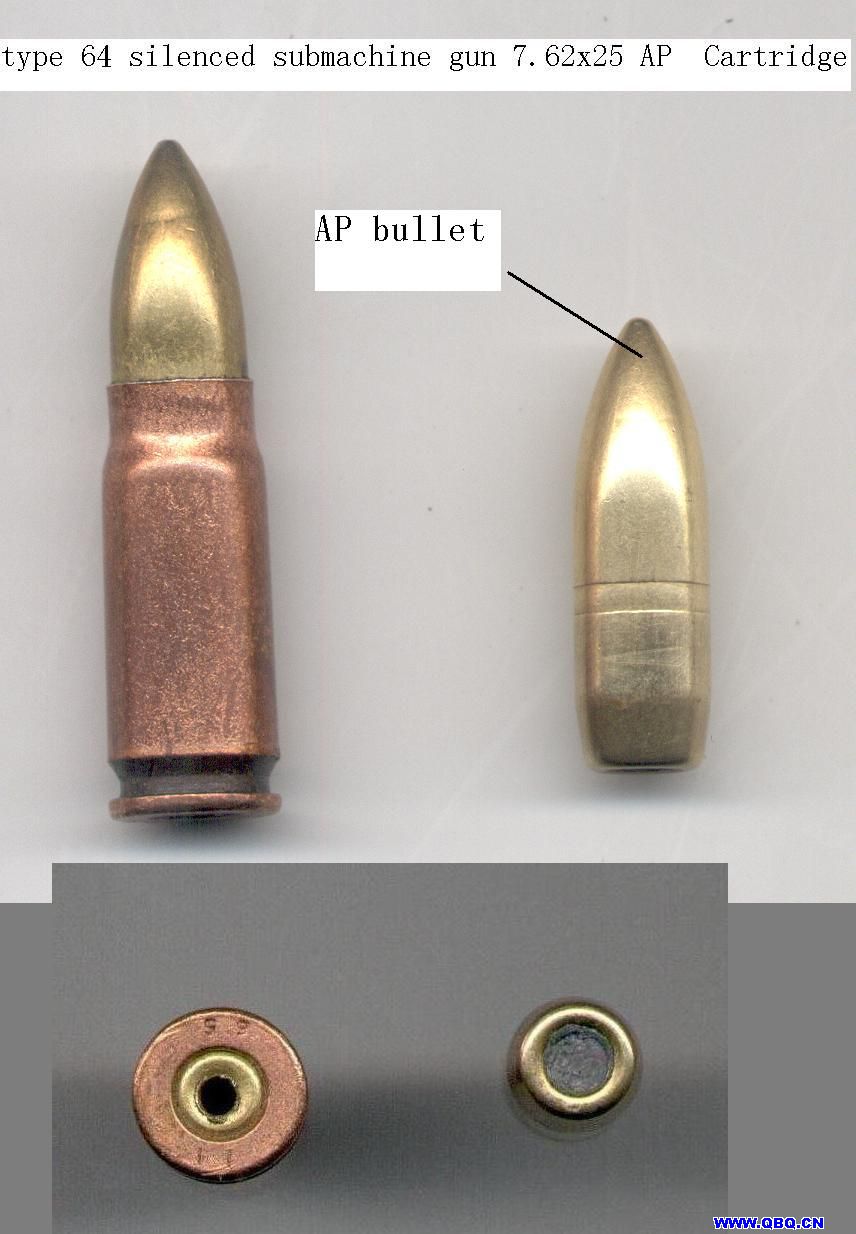

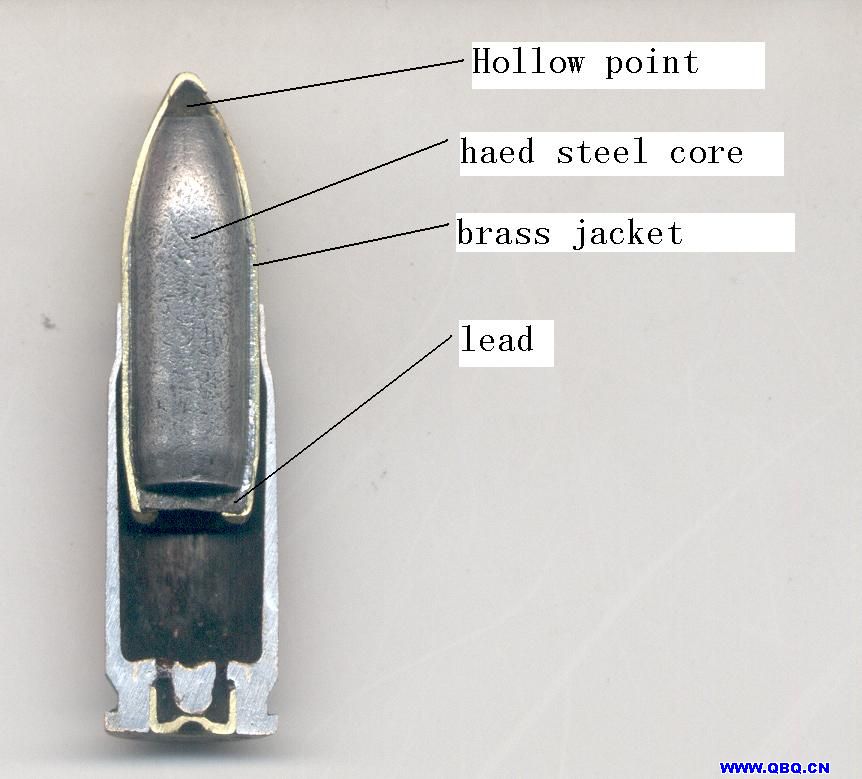

64式微声弹的结构

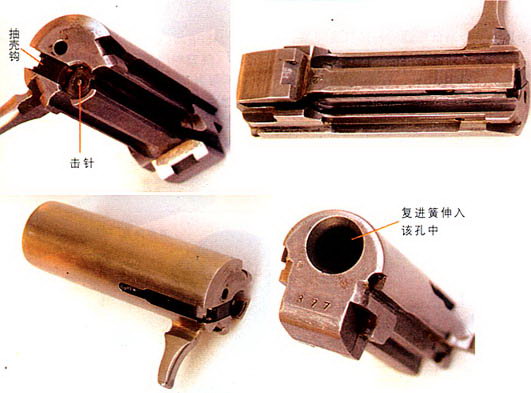

64式微冲的枪机特写

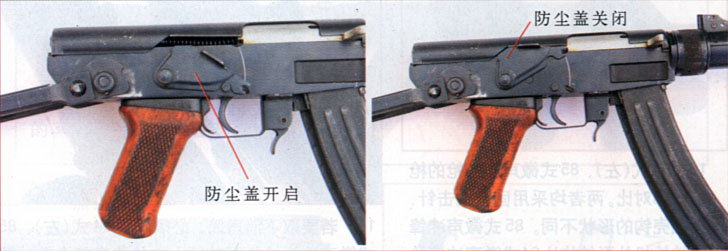

64式微冲的防尘盖兼作携行保险

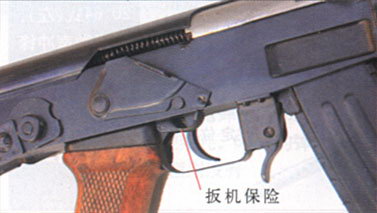

64式微冲的扳机保险


64式微冲的快慢机柄

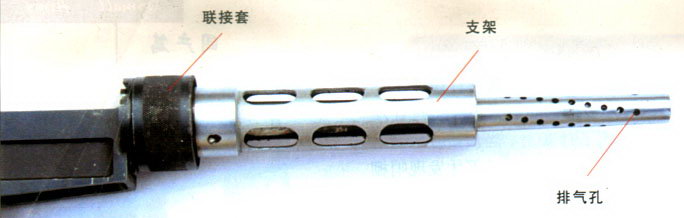

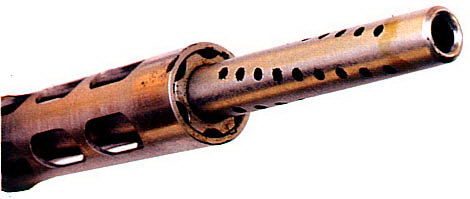

64式微冲的枪管

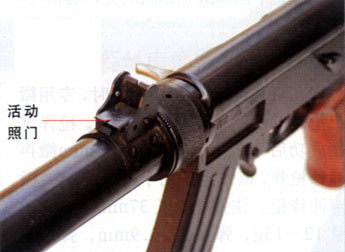

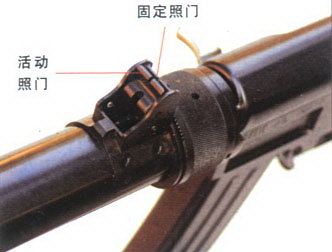

64式微冲的翻转式照门

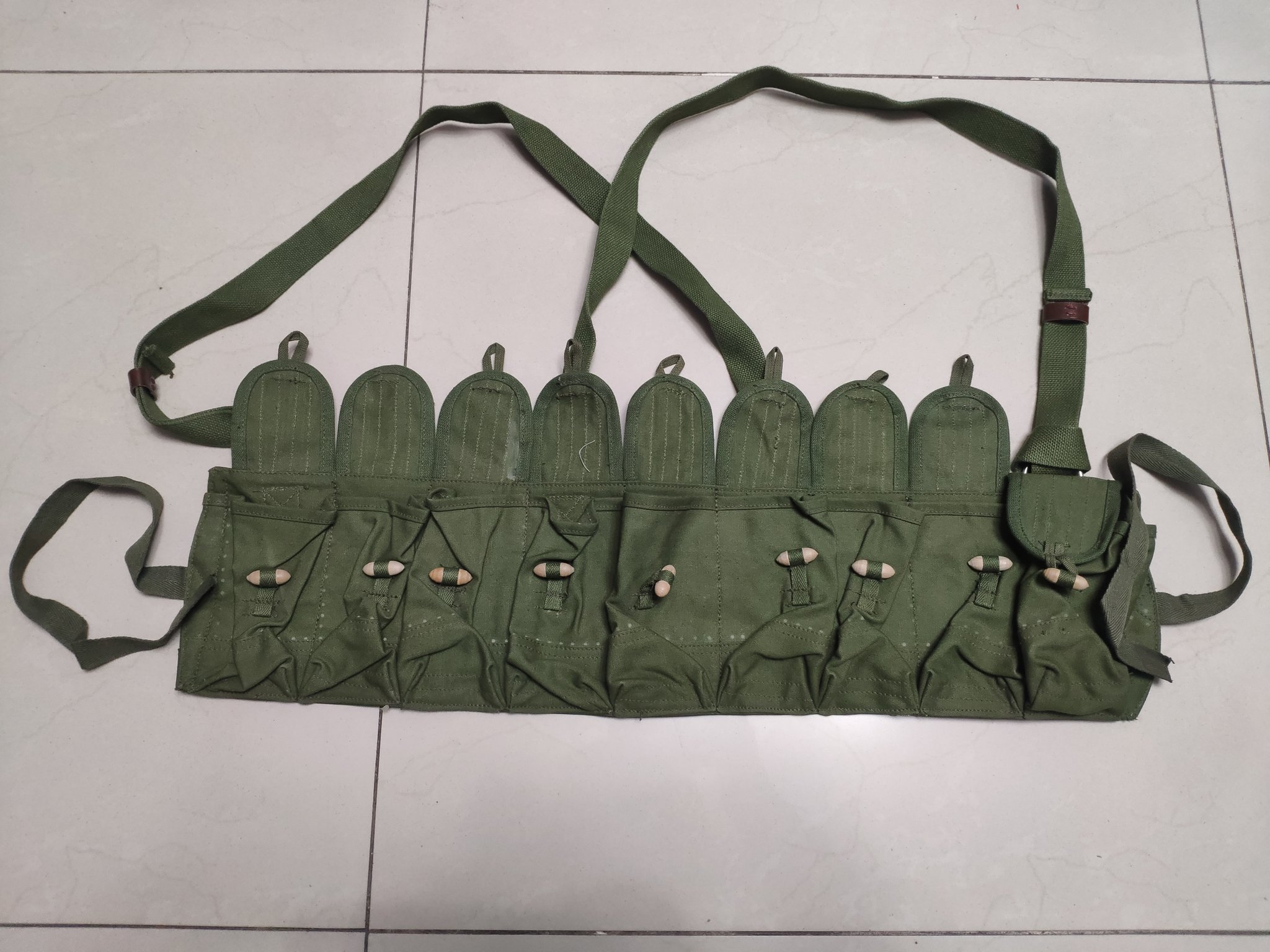

64式冲锋枪配套的子弹袋@这个兔子有点萌提供


对越自卫还击战中的中国侦察兵,左一手持64式微冲


对越自卫还击战中的侦察兵


手上拿着拆卸了消声器的64式微声冲锋枪,腰间通过皮革快套携带67式微声手枪


两山轮战期间成立的侦察大队经常在捕俘行动中使用64式微声冲锋枪

资料来源:

《轻兵器》1996年第3、4期[1964年微声冲锋枪]黄友宗

     《轻兵器》2006年第1期上[中国1964年式7.62mm微声冲锋枪全功略]曾振宇、袁炜

     《轻兵器》2008年第4期下[中国侦察兵手中的利器:64式7.62mm微声冲锋枪]秦延景
