〈〈国产轻武器

CS/LS06冲锋枪





口径: 9×19mm



这种冲锋枪最早是在2002年《兵器知识》第8期上公布的,当时公布的只是期型,后来在2005年5月10日北京举办的中国国际警用装备及反恐技术装备展览会上公布了后期型。该枪的研制始于2001年的05式5.8mm微声冲锋枪选型竞标,由中国兵器工业总公司下属的重庆长风机器有限责任公司研制生产,后来建设集团生产的样枪中标,竞标后长风公司军品研究所在原有方案的基础上开始了9mm冲锋枪的设计,由92式手枪的主任设计师卿上升高级工程师担任主任设计师。由于口径的改变,在各部件尺寸、枪机重量、簧力、后坐能量等参数都需要重新设计,并且在对原有的消声器和供弹机构作了较大的改进。在2005年下半年将进入国家靶场进行外贸定型试验。

在早期的报道中由于一直未公布正式名称,所以当时所有报道文章中对该枪只称作“长风9mm轻型冲锋枪”。其实该枪最初决定改用9mm口径并以外贸为研制方向时,初定名为QC-9,在方案基本确定后又改名为CF05,到了正式通过外贸定型时,正式名称已经改为CS/LS069毫米轻型冲锋枪。

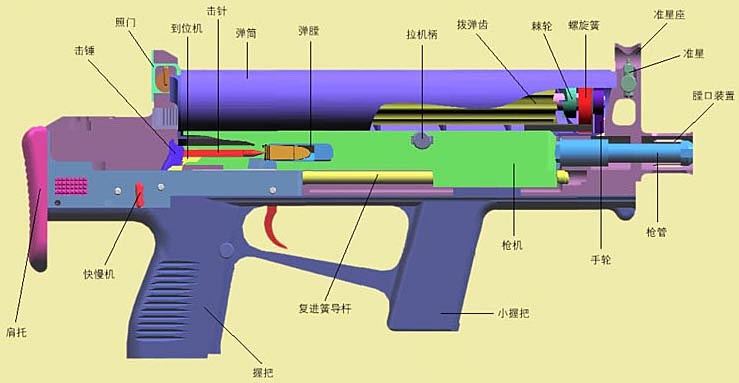

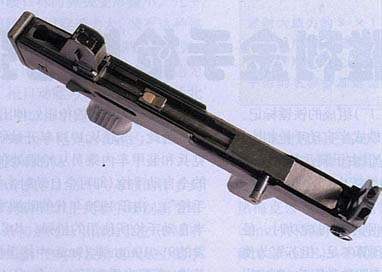

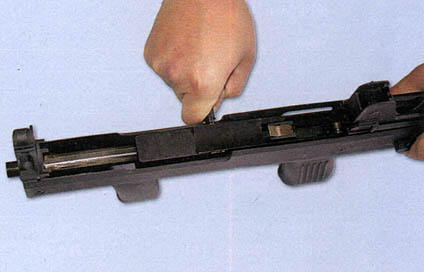

CS/LS06冲锋枪采用惯性闭锁的前冲式枪机,把枪机设计成枪管外套式,类似于包络式枪机,但“包”的范围更大,所以从结构图中可看到闭锁后枪管的外露部分并不长,大部分被枪机所包容。枪机与枪管为同心导向运动,通过这样的设计而缩短全枪长度。该枪采用与56式冲锋枪类似的发射机构,快慢机柄控制单发、连发、保险和拆枪4种状态。准星及准星护圈可通过一个轴进行左右调整,准星可上下调整。照门为觇孔式,只可高低调整,射距分划为50米、100米、150米。枪口部可加消音器,长250mm。全枪共8个部件,62种零件。


设计师卿上升

该冲锋枪最大的特点是采用可更换式双路供弹结构,供弹具有55发螺旋弹筒和15发双排双进弹匣两种,并由不同路线供弹。最初的原理样机的螺旋弹筒不是布置在枪管上方,而是在枪身后边作了一个活动枪托,它既是枪托,又是弹筒,是一物多用的,而且还可以取下来。经过几轮样机试制和试验、改进,该9毫米冲锋枪方案获准立项,主要定位为外贸型,并初定名称为QC-9轻型冲锋枪。

刚刚有了自己的名字,QC-9冲锋枪就开始了改进。对于原型方案中的弹筒后置的布置方式,有些专家认为在使用上很不方便,而且取下弹筒以后原位置会出现一个空穴,很难看。经过两轮样枪的改进,弹筒不再作为活动枪托,它的位置由枪身后部改在了枪管上方。瞄准系统分别位于枪管和枪管座两个分离的零件上。改进后的样枪仍然采用双路供弹结构,55发螺旋弹筒作为主供弹具,手枪式的握把可装15发双排双进弹匣作为辅助供弹具,并将前握把由前倾改为后倾,前后两握把相连。枪托有2个方案:一个是采用回转折叠式枪托,另一个采用折叠固定枪托,枪托折叠后即和前握把重合,同时增设了光学瞄具接口。

QC-9的螺旋弹筒与美国“卡利科”的前端供弹口式弹筒不同,而类似于俄罗斯的“野牛”的后端供弹口式弹筒,但“野牛”是从下往上供弹的,而这种国产冲锋枪则是从上往下供弹。主要结构是采用有8条螺旋形导槽的输弹滚轮,螺旋形导槽可以减小输弹滚轮槽内的枪弹沿内壁的螺旋导板向前运动时的阻力,提高了供弹可靠性。在弹筒后方还特别增加了一个装弹口,通过装弹口能轻松地直接装弹(装弹方向是弹头向前),这样手指就不必跟弹簧较劲了,装完后把卷簧器逆时针旋转8圈即可供弹射击。

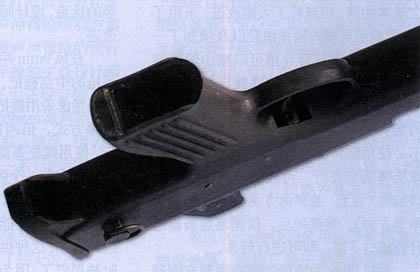

辅助供弹具其实就是QSZ92式手枪的弹匣,装在握把内。双路供弹的设计目的据说是为了让士兵在弹筒打完后,可继续用弹匣保持火力压制以应付紧急情况,然后侍机再更换弹筒。但这两种供弹方式不能同时进行,使用弹筒供弹时,必须使握把弹匣停留在第一个弹匣扣位置,当弹筒打完后,把握把弹匣推至第二个弹匣扣位置才能使用握把弹匣里的枪弹继续射击。结果这种供弹方式在进行方案评审时被否定了,因为机构会变得复杂,降低了可靠性,而且如果战斗中射手不小心把握把弹匣推到第2个弹匣扣位置,就会发生故障。

经过反复论证和试验,研制人员最终取消了双路供弹结构,并将弹筒容量由55发改为50发,同时取消发射机座,将发射机构装在枪管座内,并将枪管座与枪管通过静配合加联结销铆为一体,以解决枪管座与枪管分离所造成的精度稳定性差等问题。在这之前的发射机构还增设有三发和双发点射功能,在这一方案中,考虑到该功能的必要性不大,使用人员也不太好控制,就取消了点射限制机构,只保留了单发、连发机构。在这一轮的改进中还增设了多种特殊接口,以实现精确射击和夜间射击功能、照准射击和战术干扰功能以及微声功能等。改进后QC-9轻型冲锋枪命名为CF059毫米轻型冲锋枪。在2005年警用装备展上展出的正是CF05式,当时握把顶部已经被封住,但握把仍然保持中空状态。不过当时所公布都是样枪,因此塑料件是机械加工出来的,表面粗糙。

CF05样机在随后的国家靶场摸底试验后,根据高温、低温、扬尘、淋雨、浸河水等特殊试验的要求,对样机及弹筒的可靠性又进行了改进和完善,例如弹筒的材料由原来的钢制不透明材料改为透明塑料材料,可观察余弹状态,但由于塑料的透明度与强度不容易同时保证,因此弹筒外壁的透明度经过了反复的改进,在不同阶段公布出来的样枪中其透明度都不同。同时改进的还有一些勤务性能方面的内容,例如根据战士们提出的弹筒扣操作向后推不方便以及快慢机扳把放在右侧转换时不能用握枪拇指操作这两个问题,将样枪的弹筒扣前后移动改为左右移动,便于解脱弹筒快速、便捷,并且把快慢机扳把的位置由右侧改在左侧,右手握枪时用大拇指即可方便、快捷地进行单、连发及保险位置的转换,这样改进既符合我军的操作习惯,又提高了操作的速度。

国家靶场定型试验后,先后有国内国外的众多用户来厂里对9毫米轻型冲锋枪进行了考察和射击体会,并提出了许多很好的建议。根据他们的建议,研制人员在全枪外形的美观性、人机功效等方面又进行了一些改进。例如前握把与扳机护圈各自独立等等。

20065月,9毫米轻型冲锋枪获准设计定型,其正式命名为CS/LS069毫米轻型冲锋枪。

目前批量生产和已经装备部分公安或武装警察部队的均为CS/LS06式。

  5.8×21mm型 QC-9 CF05
全枪长 枪托缩起 398 mm 398 mm 405 mm
枪托拉出 598 mm 598 mm 588 mm
全枪宽 ? ? 64 mm
全枪高 ? ? 195 mm
枪管长 ? ? 232 mm
全枪重(含空弹匣) 2.1 kg(含消声器) 2.2 kg 2.2 kg
初速 微声弹 286 m/s
普通弹 527 m/s 400 m/s 400 m/s
有效射程 150 m 150 m 150 m
弹匣容量 螺旋弹筒 50 rds 50 rds 50 rds
弹匣 20 rds 15 rds -

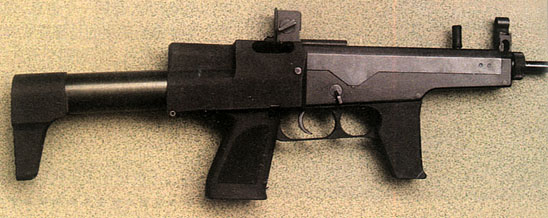

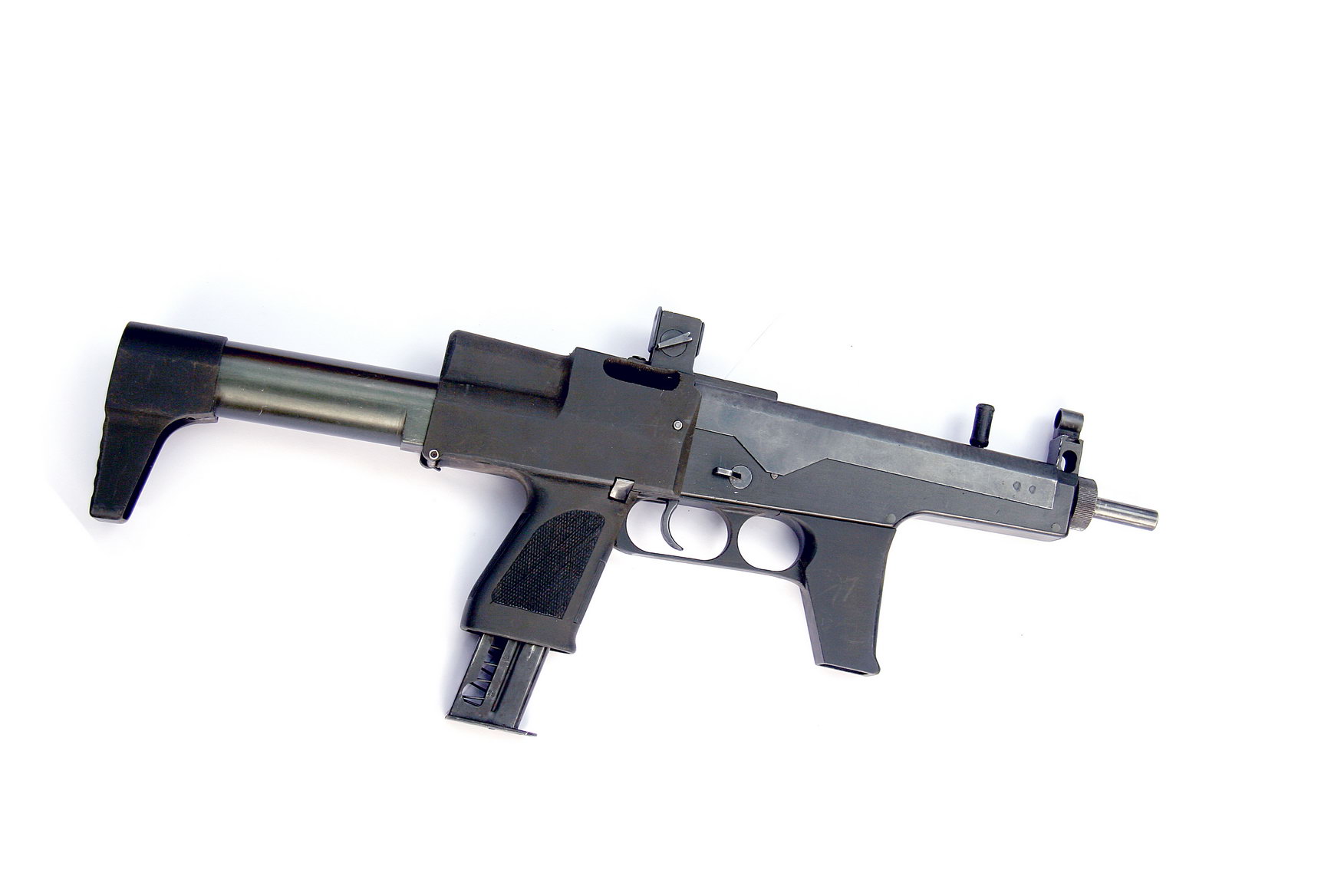

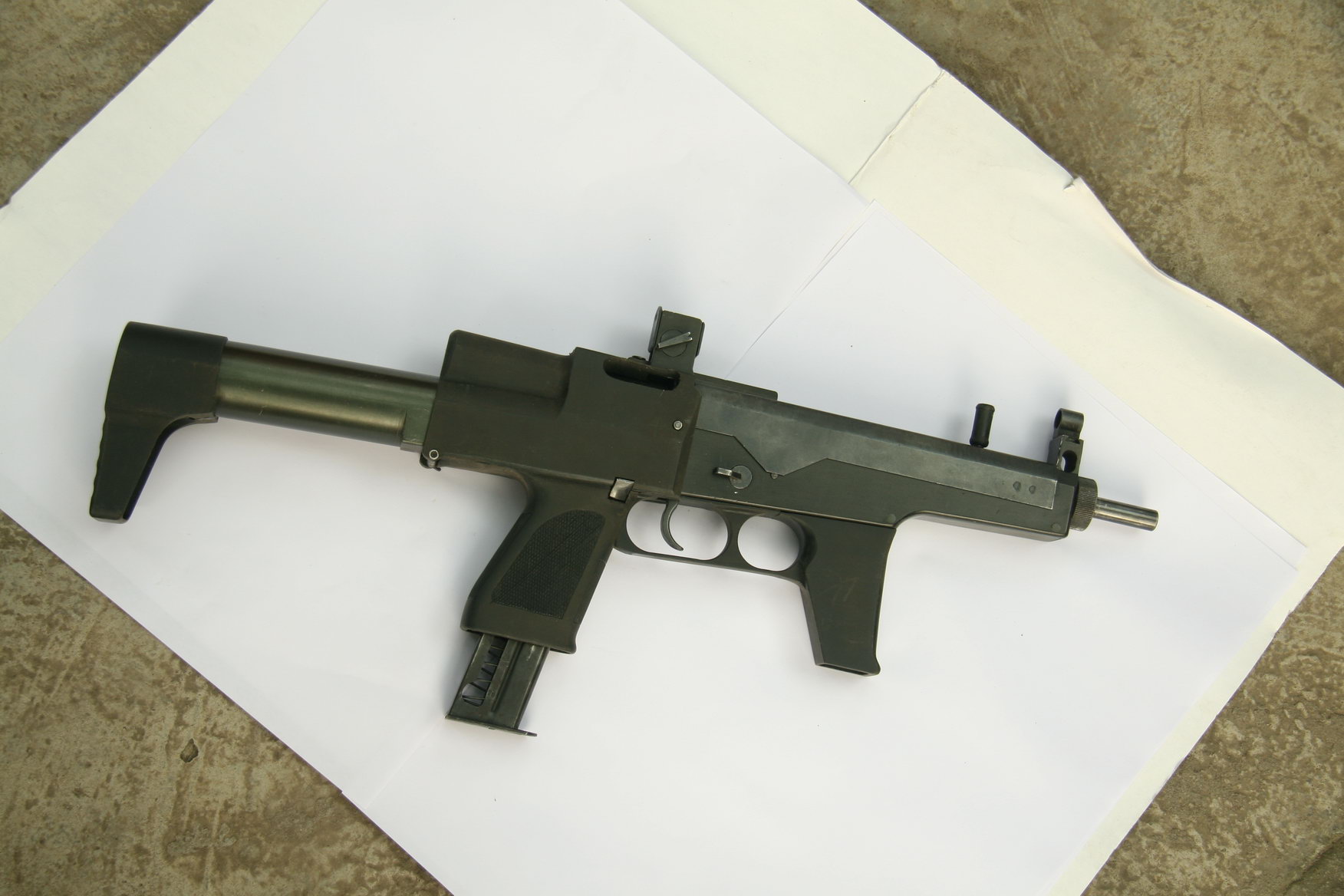

在命名为QC-9之前的原理样机,可看到弹筒兼作枪托

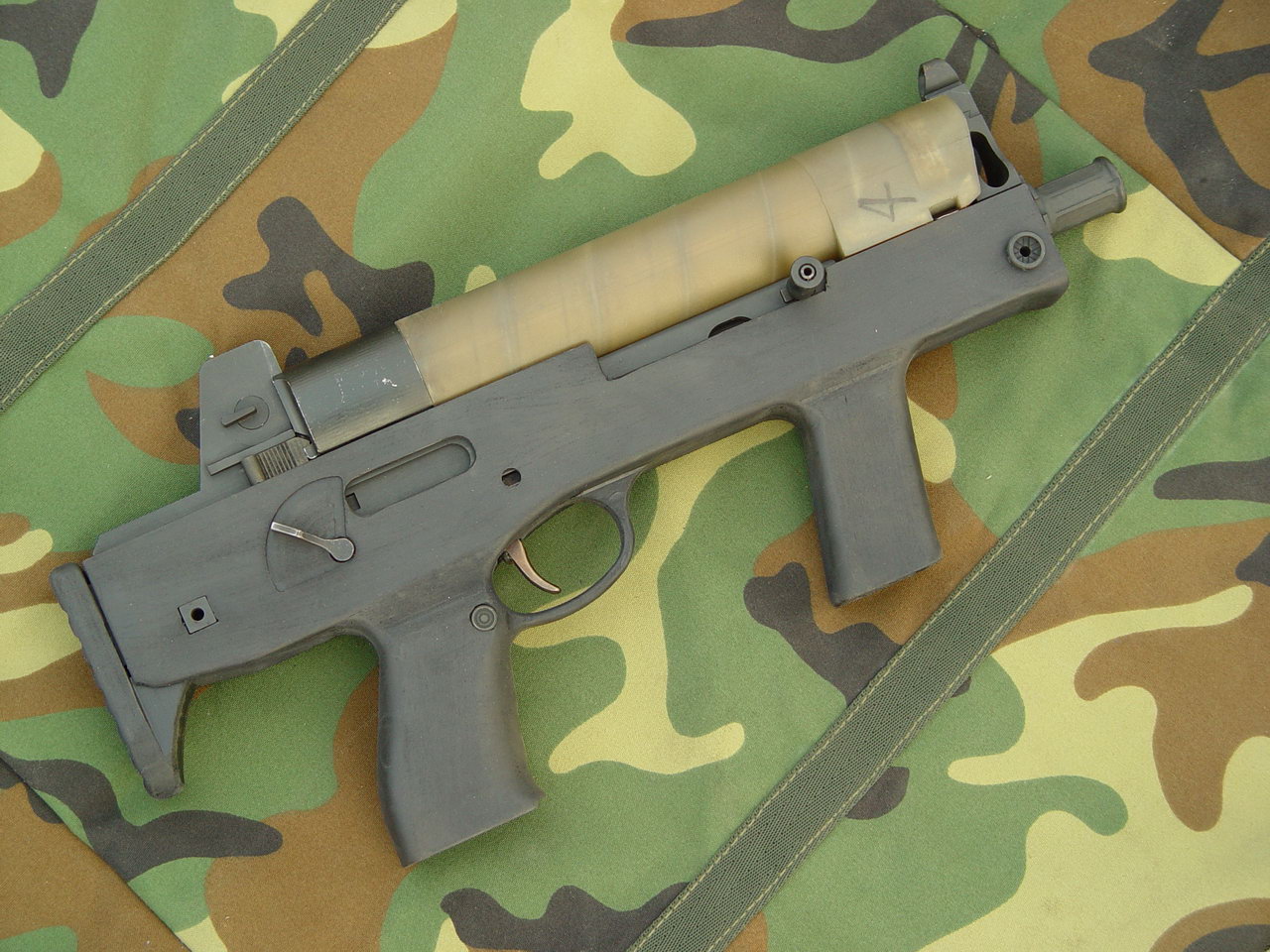

原理样机

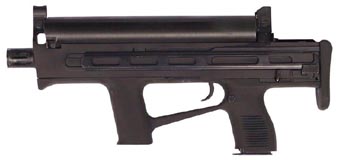

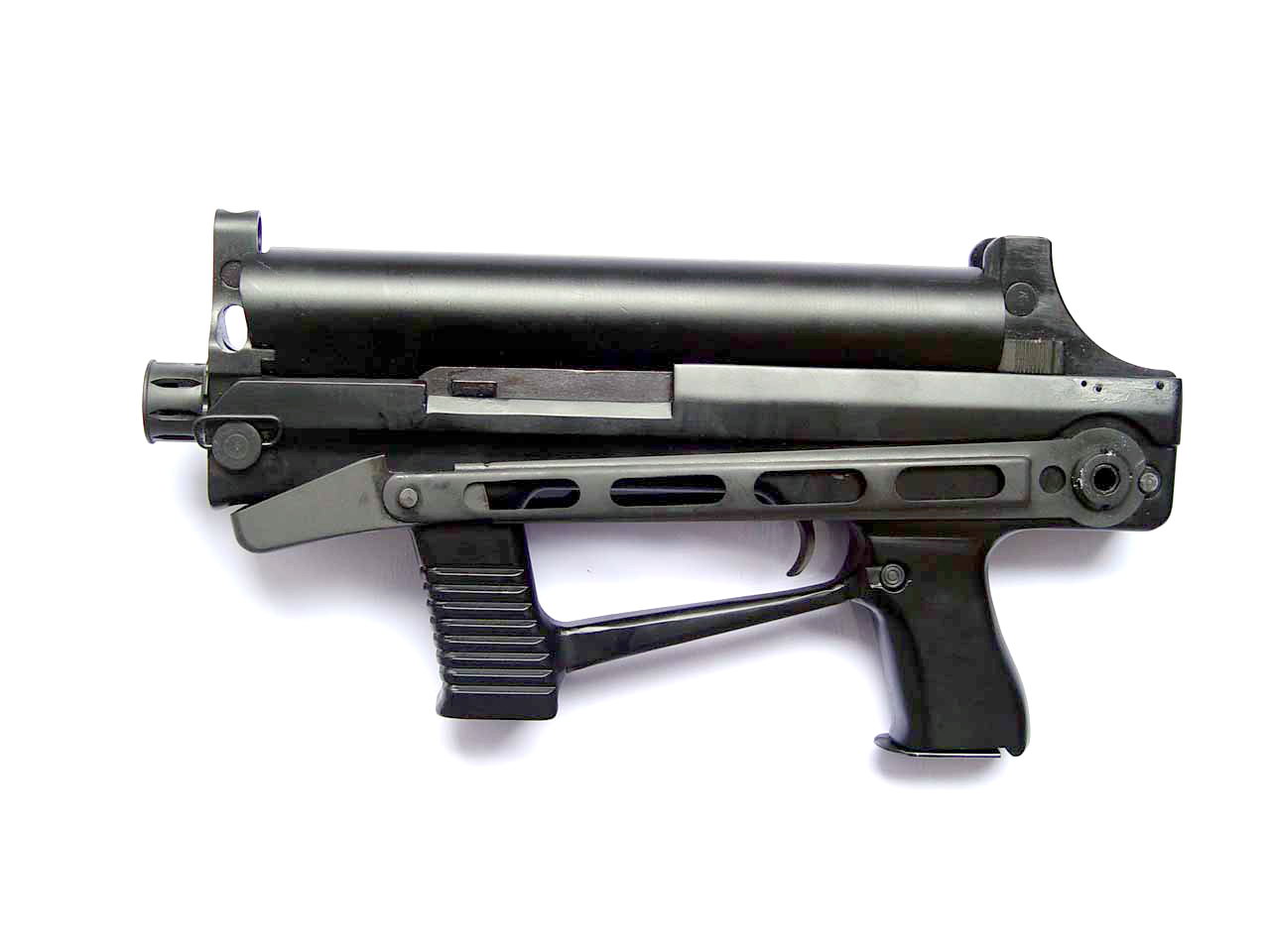

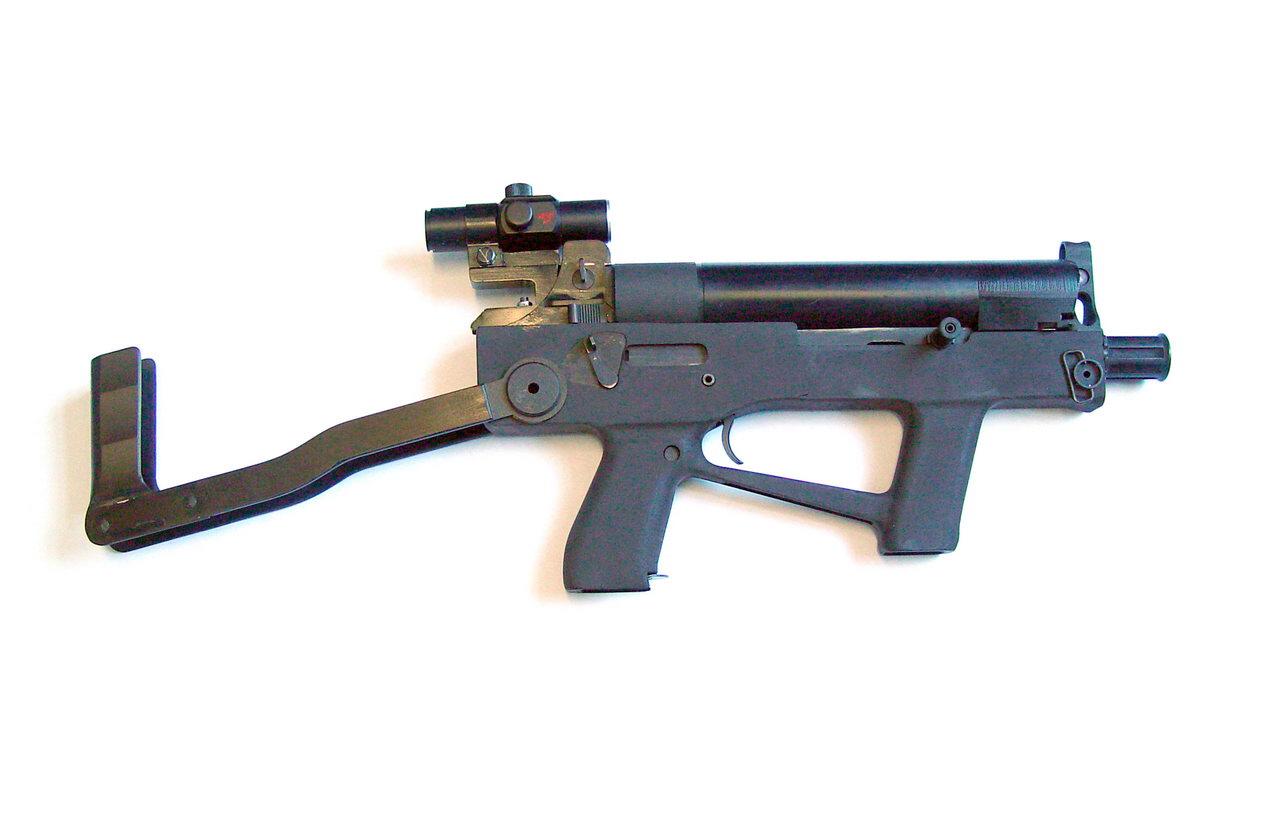

QC-9的方案样枪1,是采用回转式折叠枪托,钢制弹筒,扳机护圈有95步枪的影子

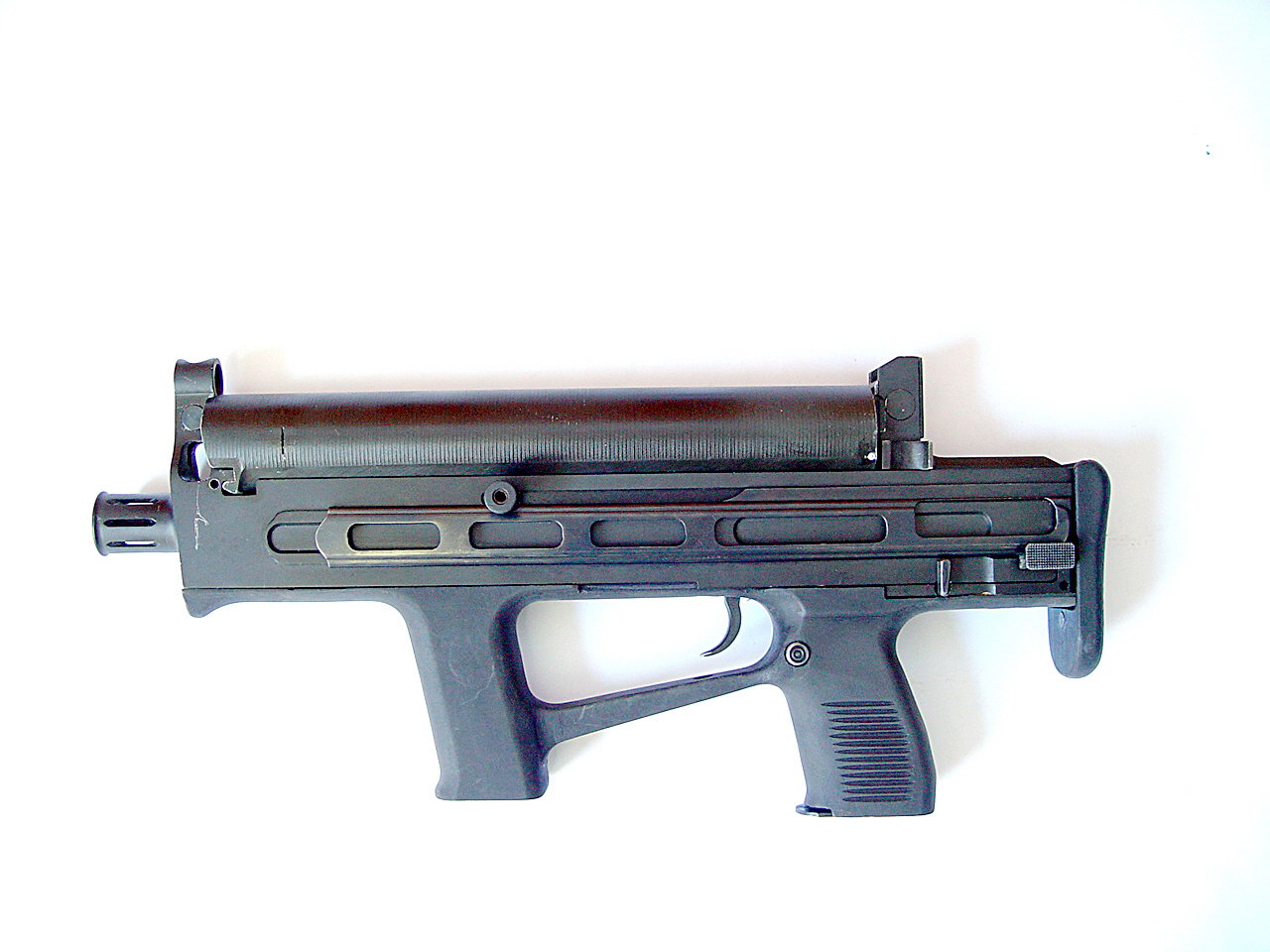

QC-9的方案样枪2,也是回转式折叠枪托

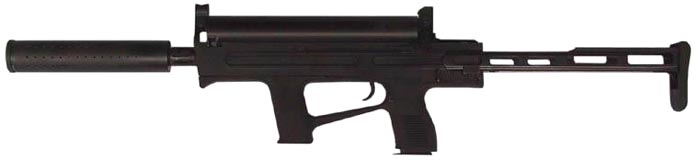

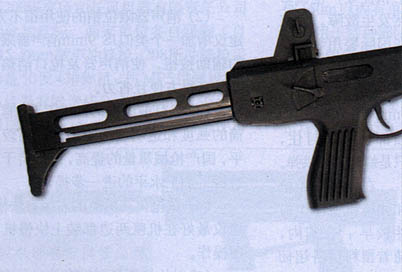

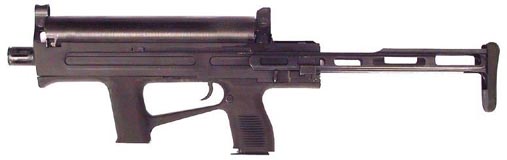

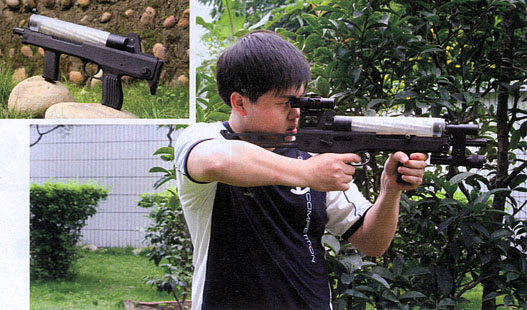

这是改进后的QC-9初样机方案1,为外抽式伸缩枪托方案

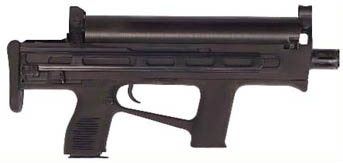

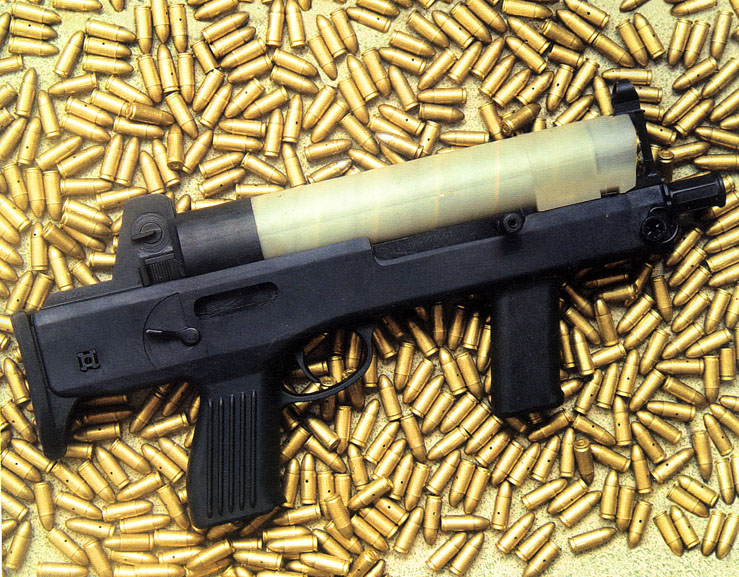

2002《兵器知识》第8期上公布的照片,这是第一次公布该枪的照片,从形状上来看,是属于初方案样机1




初样机方案2,为内抽式伸缩枪托方案

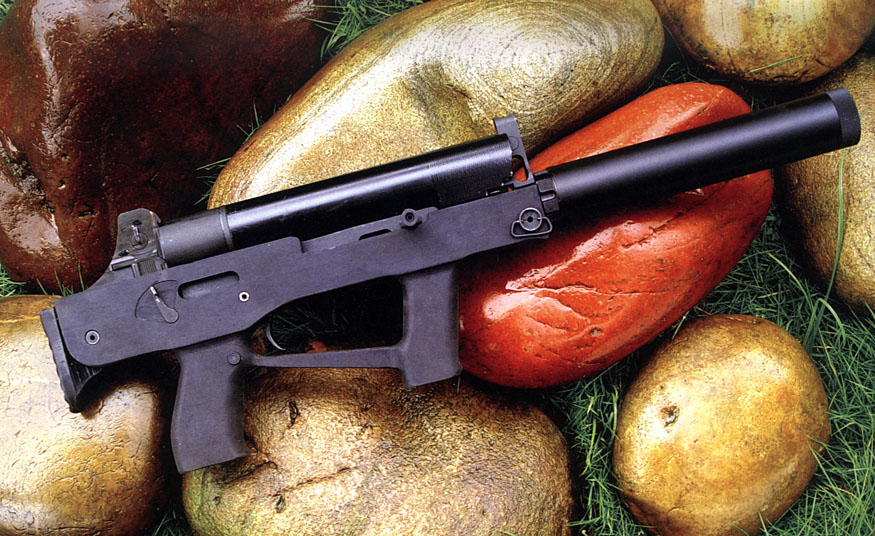

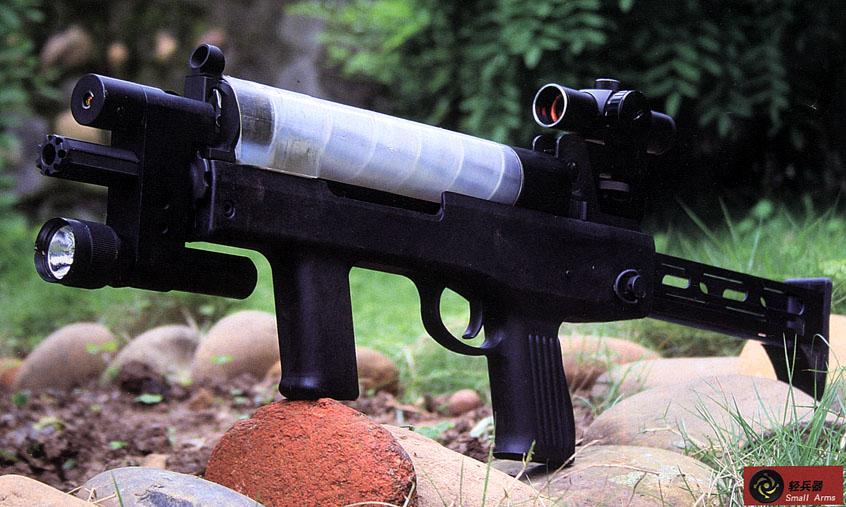

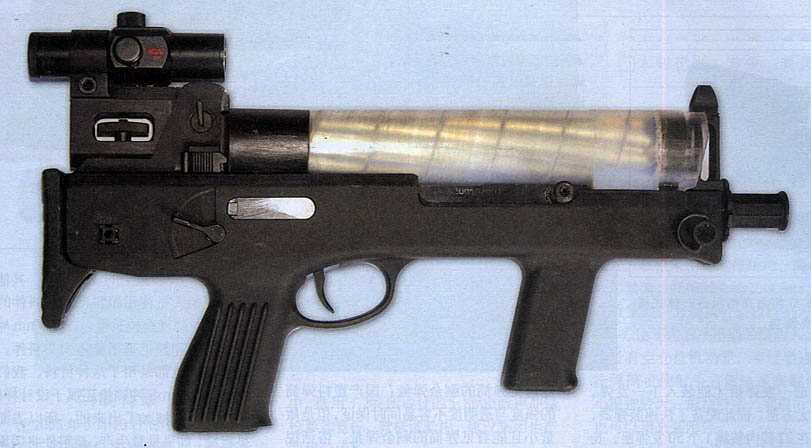

2005年《轻兵器》6月下封底提供的照片,是属于初样机方案2




这是正样机方案,是由初样机议案2改进而成

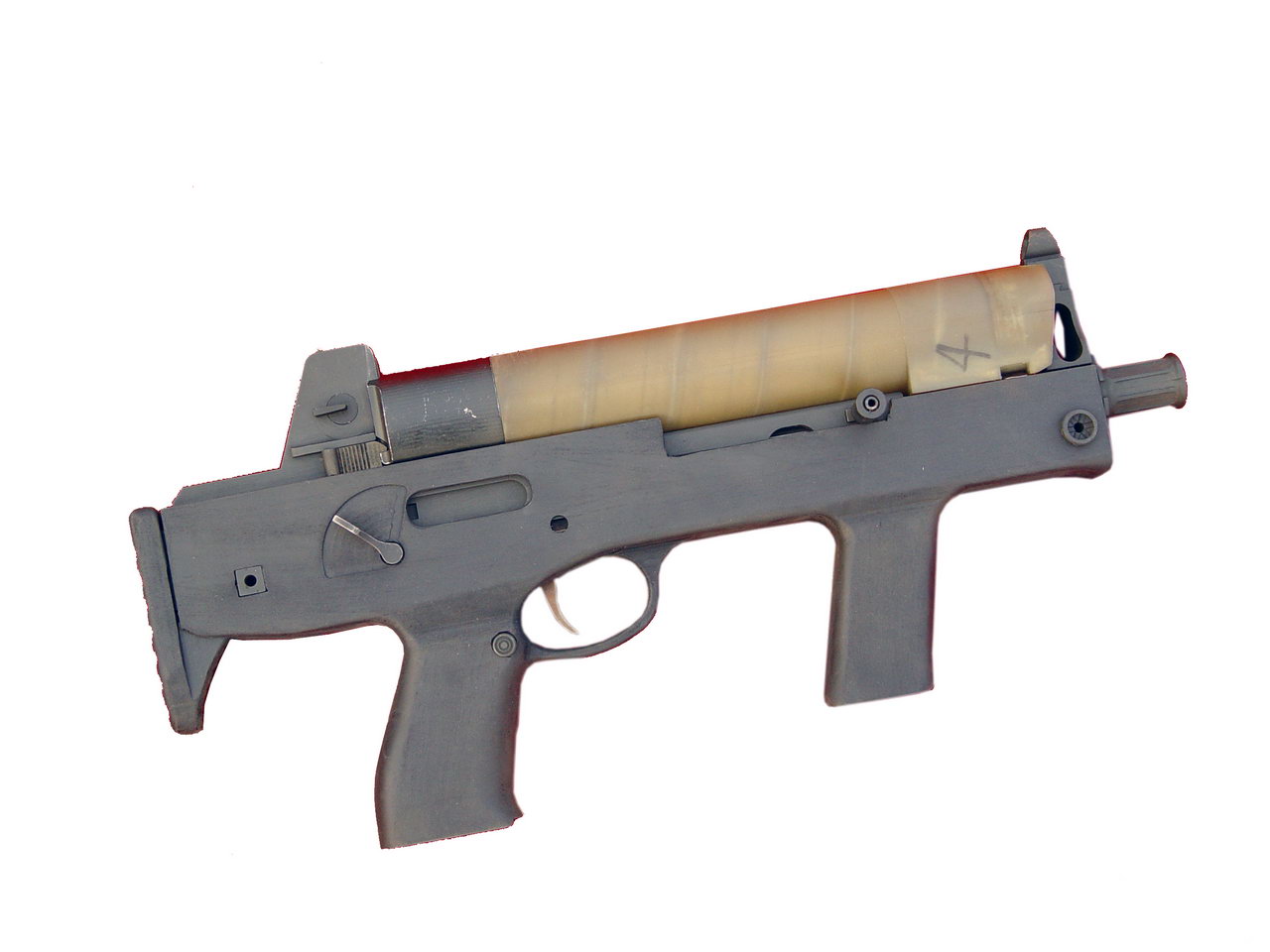

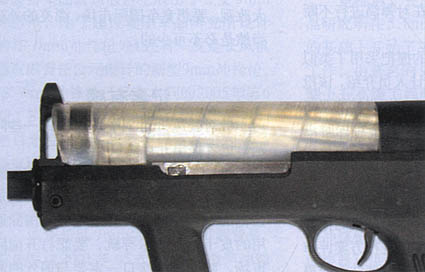

样机方案中采用的塑料透明弹筒,左方的开孔为装弹口,供弹口在右侧。

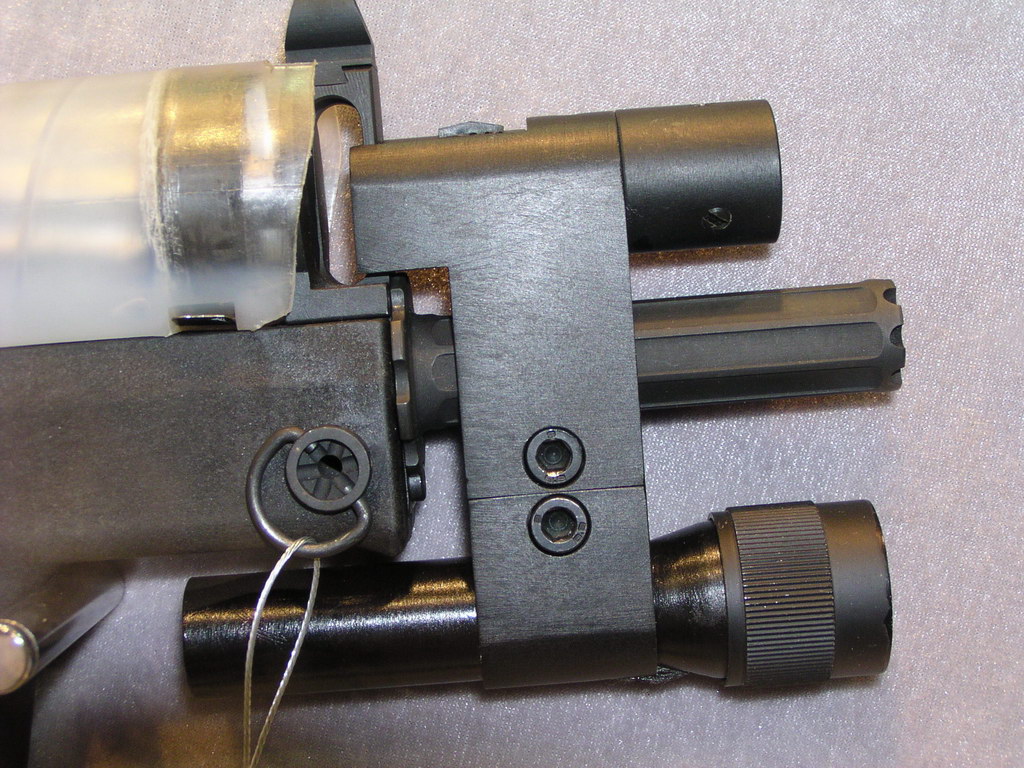

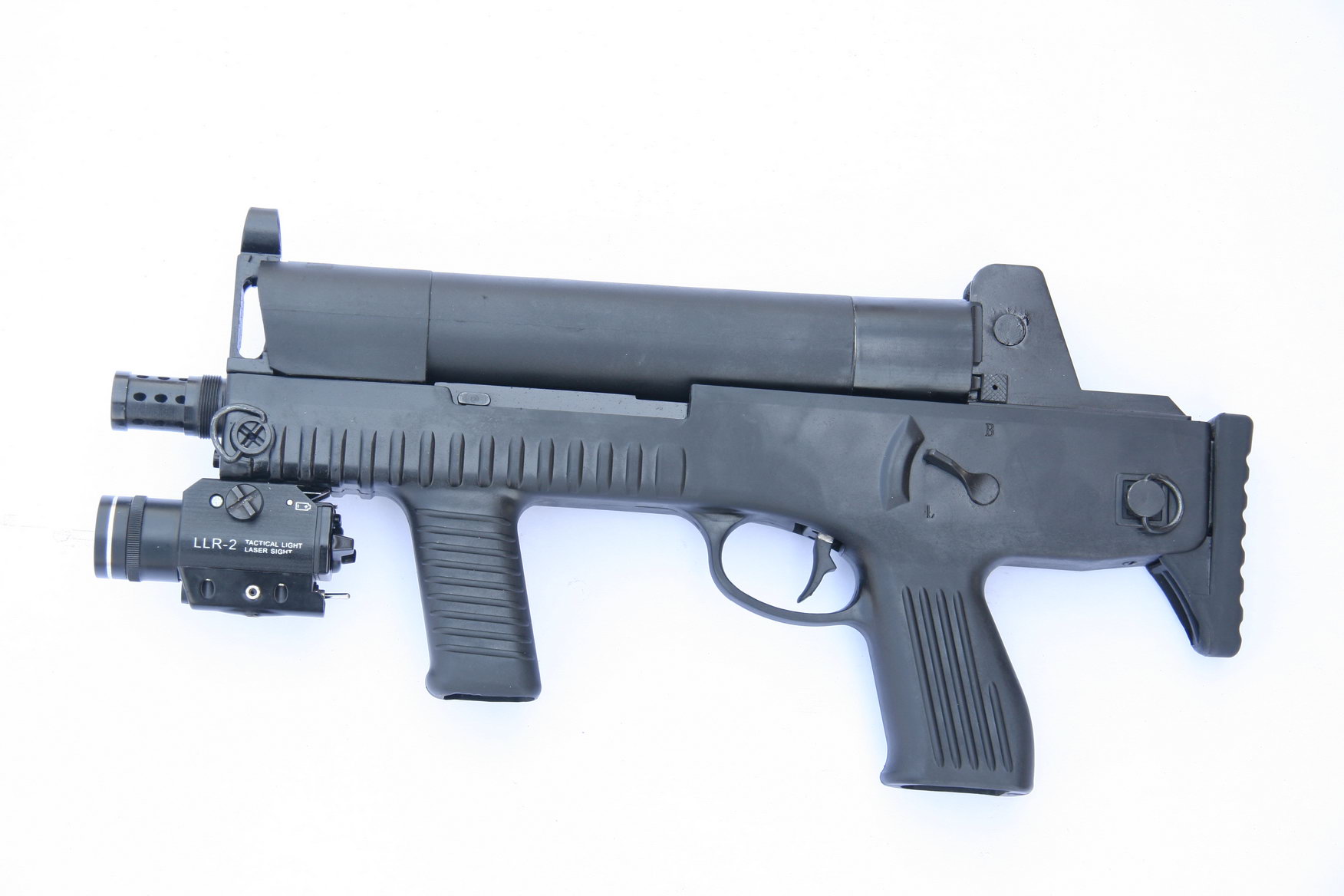

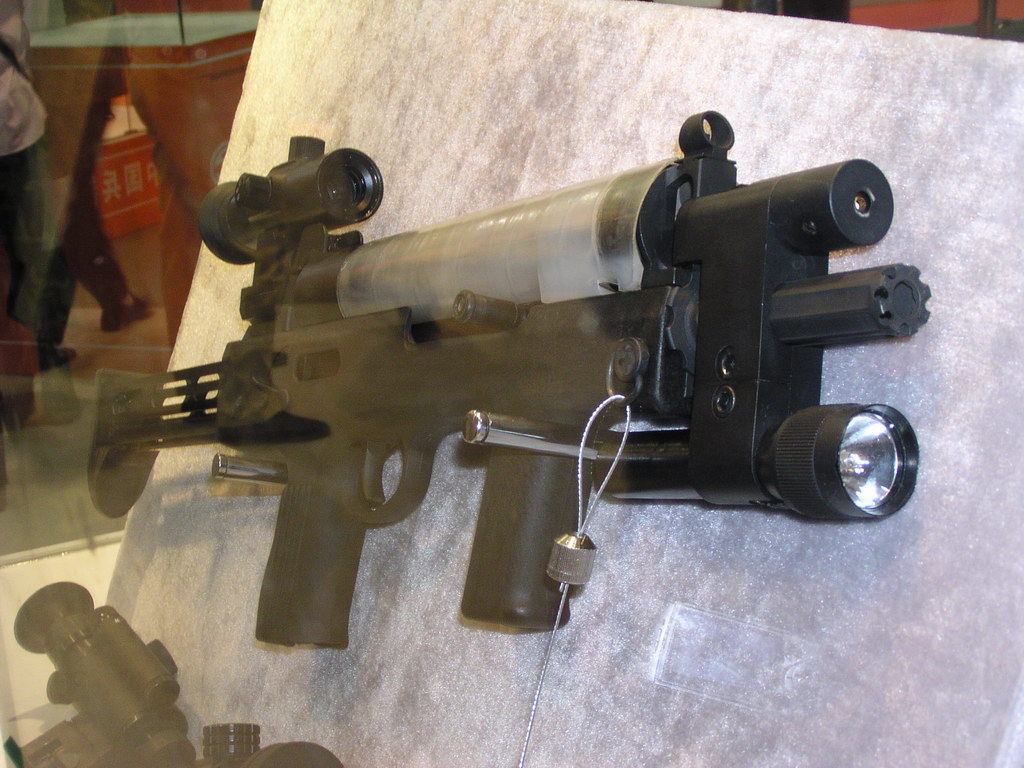

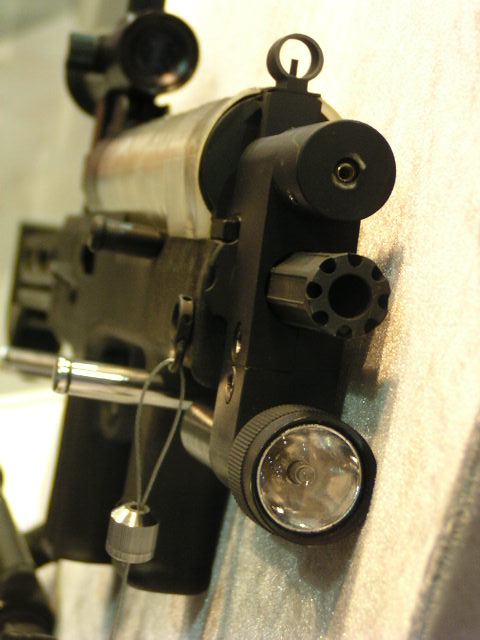

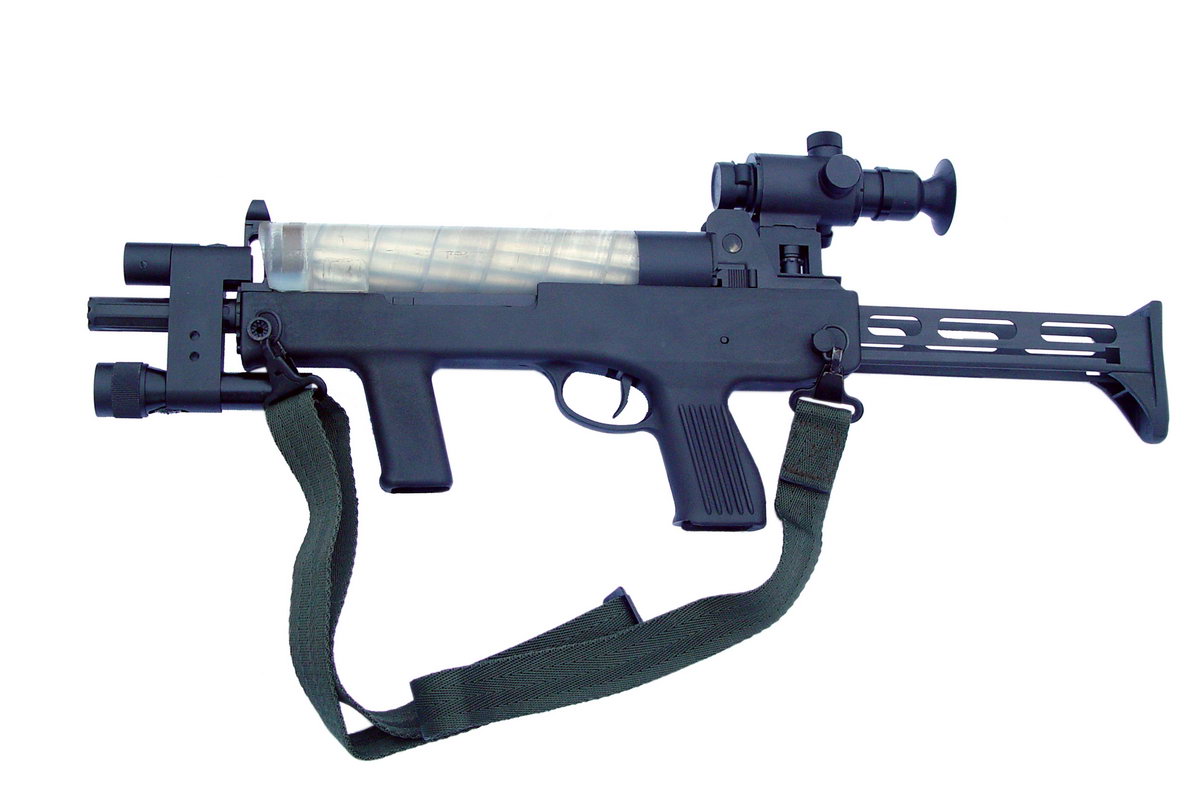

战术灯和激光指示器与枪口消焰器是一体的,但这样的设计似乎不利于外贸

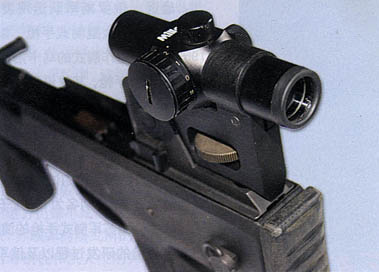

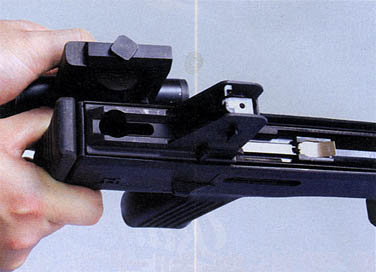

厂家声称这种瞄准镜接口比皮卡汀尼导轨要方便,但考虑到附件接口通用性对销售的影响,还是改成皮卡汀尼导轨比较好。


拉机柄可左右互换

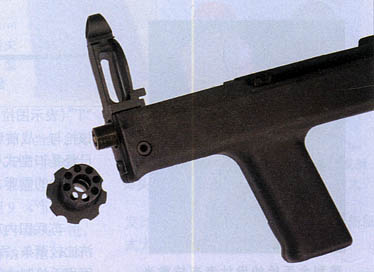

不安装枪口消焰器时的枪口外观


快慢机在保险位置,表尺射程在100米位置

快慢机在单发位置,表尺射程在50米位置

快慢机在连发位置,表尺射程在150米位置

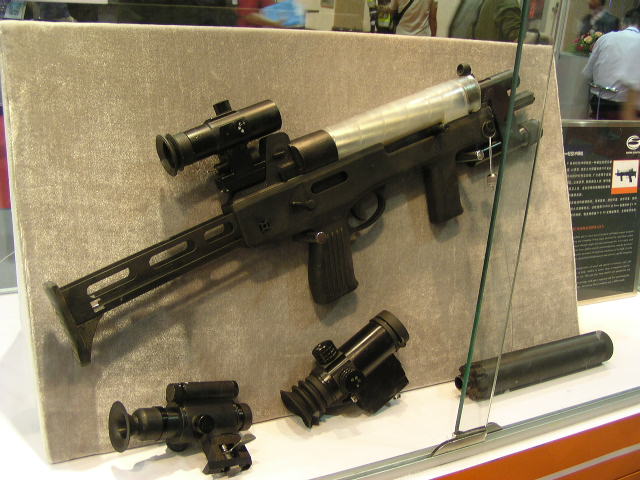

2005年5月10日警用装备展上展出的9mm冲锋枪正样机方案,以下这一系列的照片由PK-KING提供。

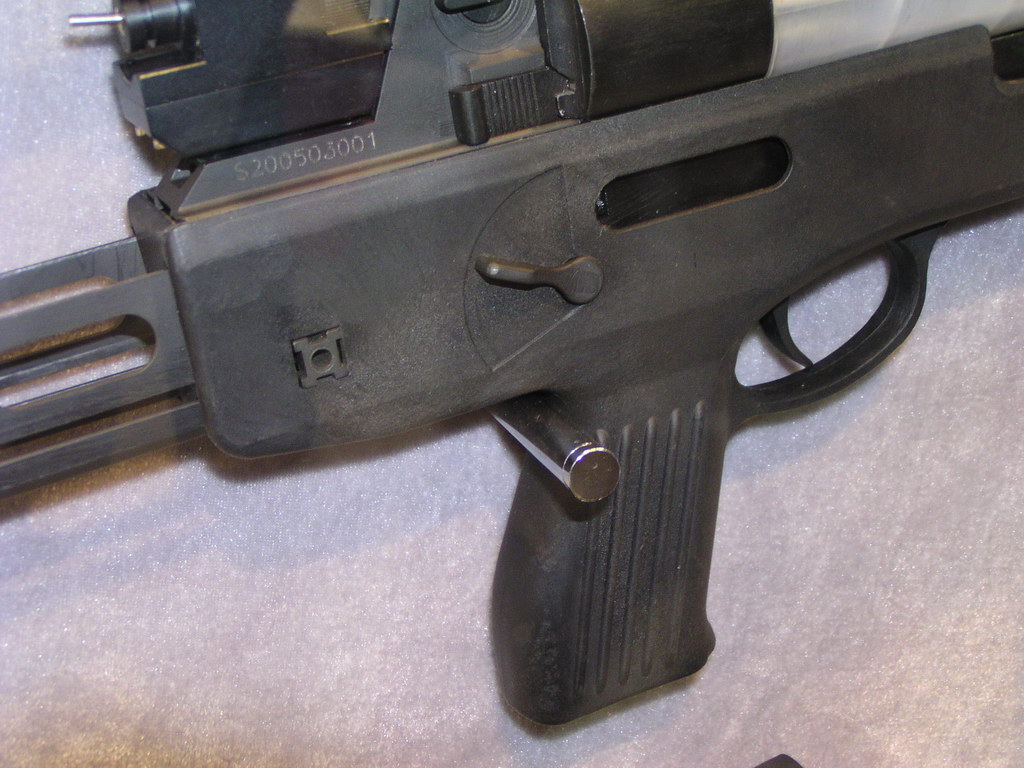

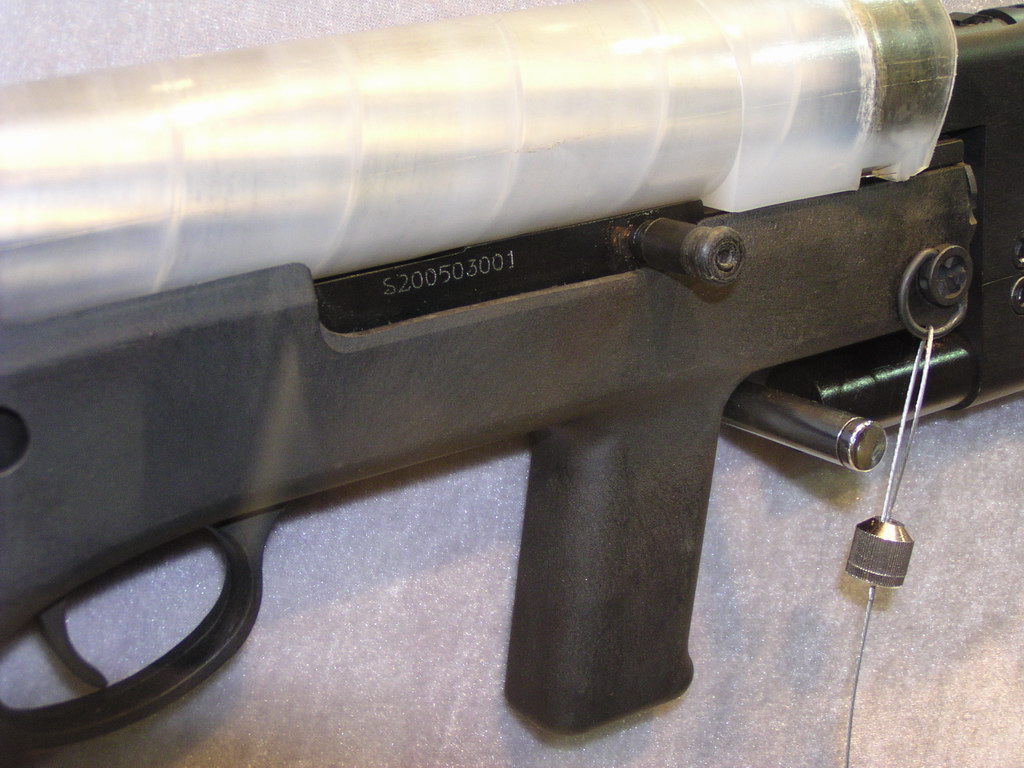

拉机柄、抛壳口、快慢机等细节

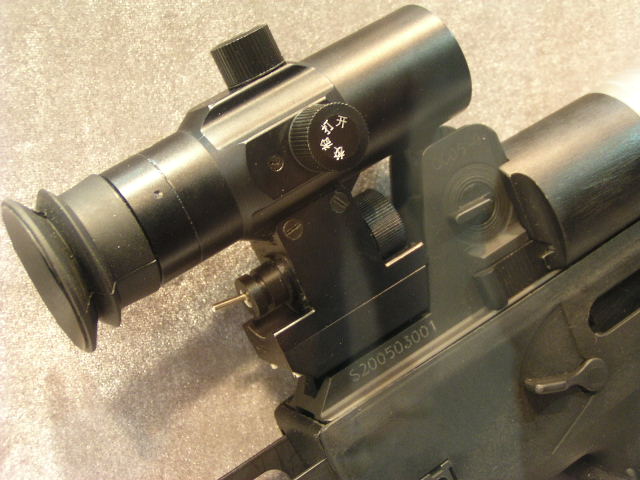

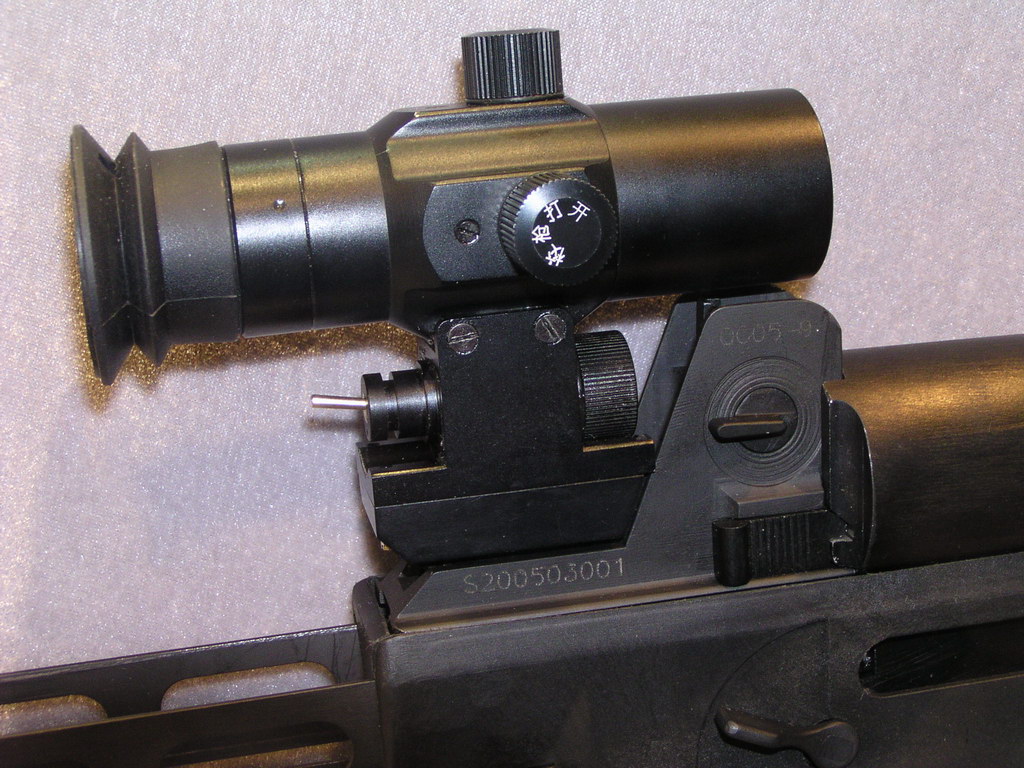

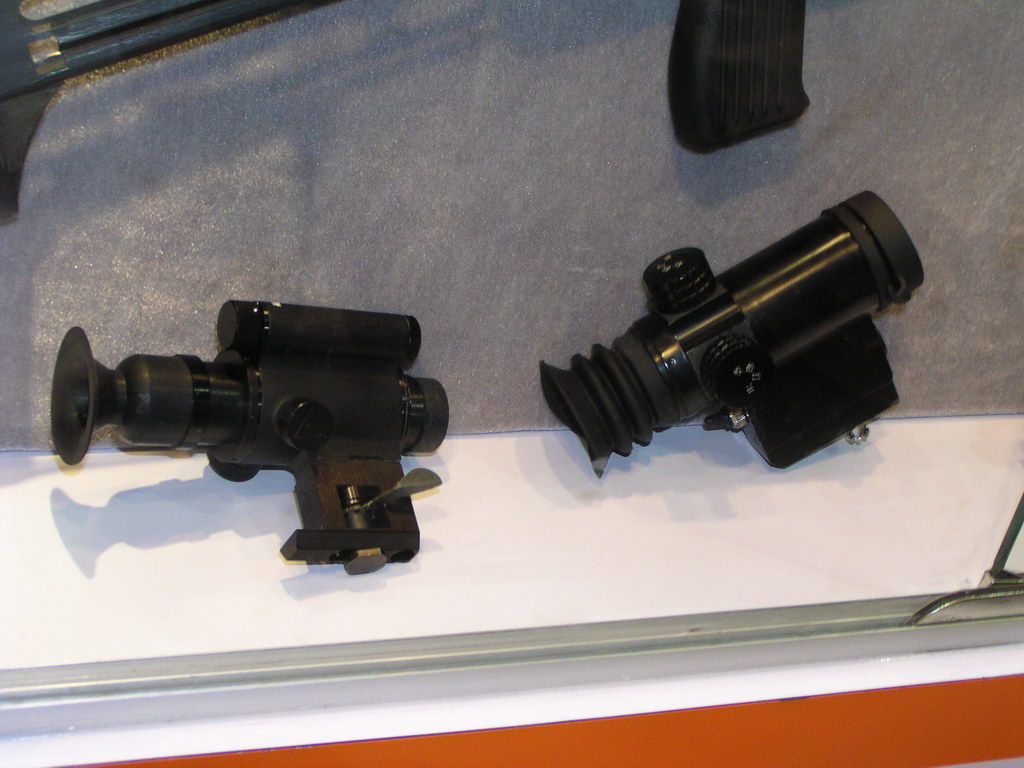

配用的瞄具

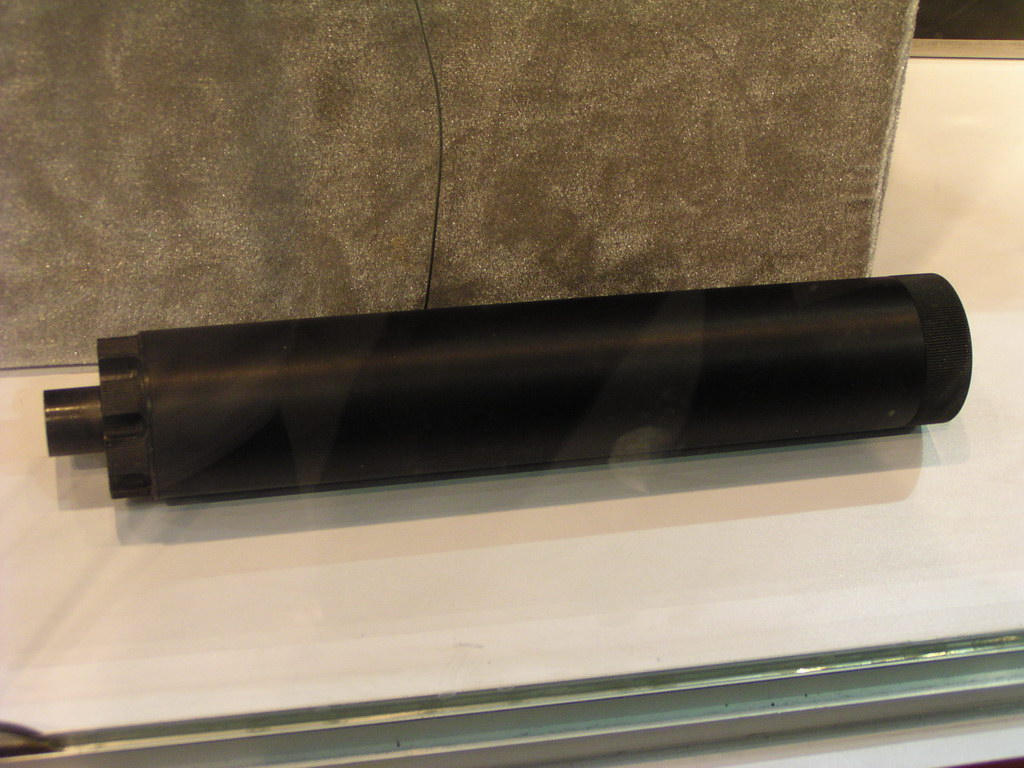

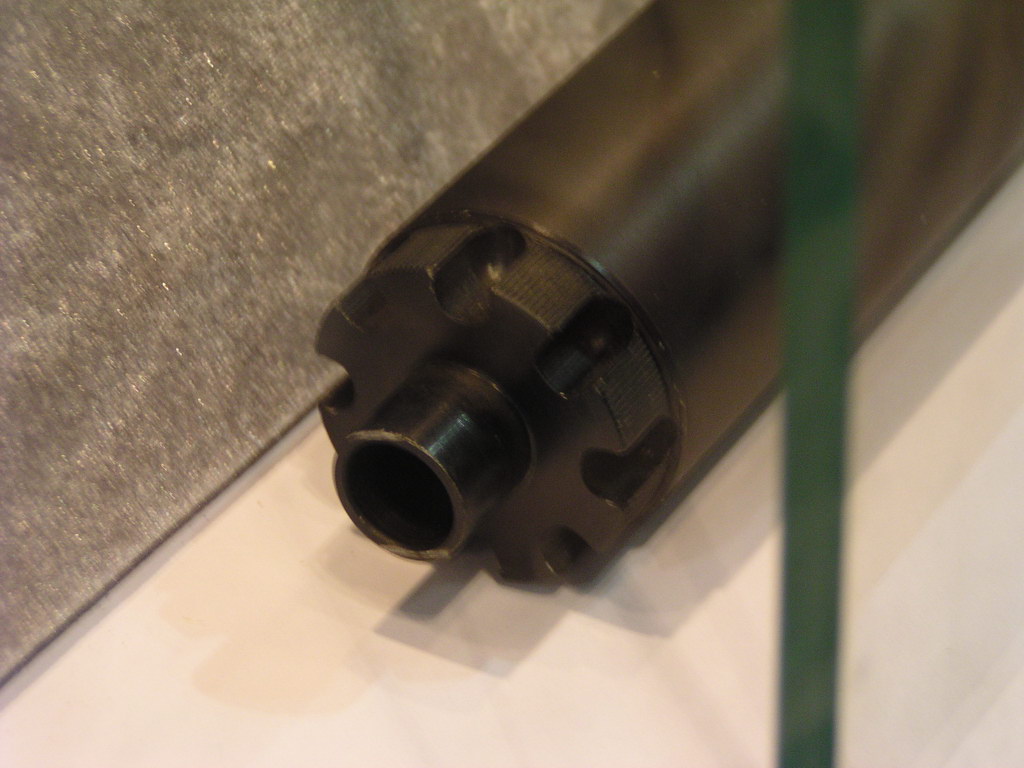

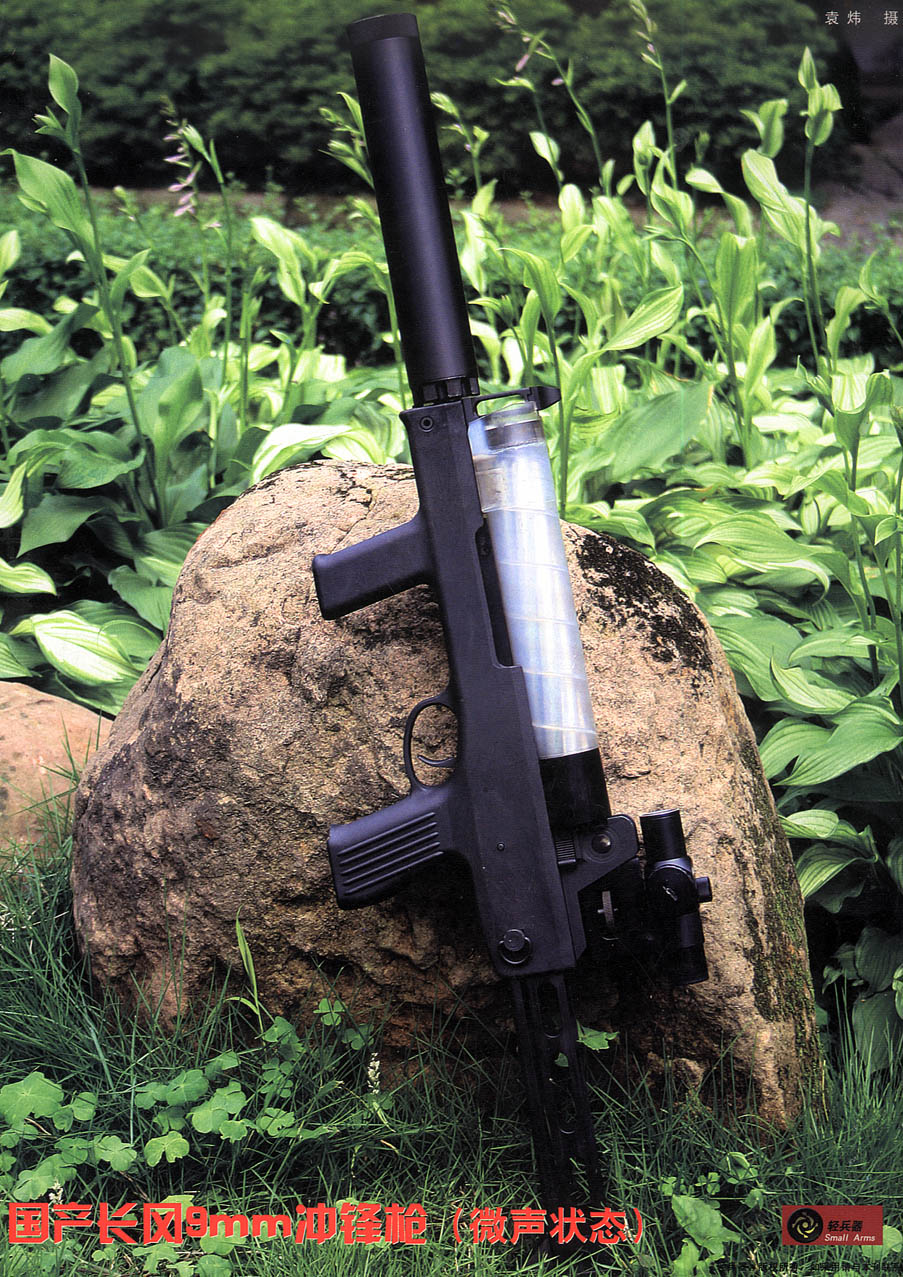

可拆卸的消声器

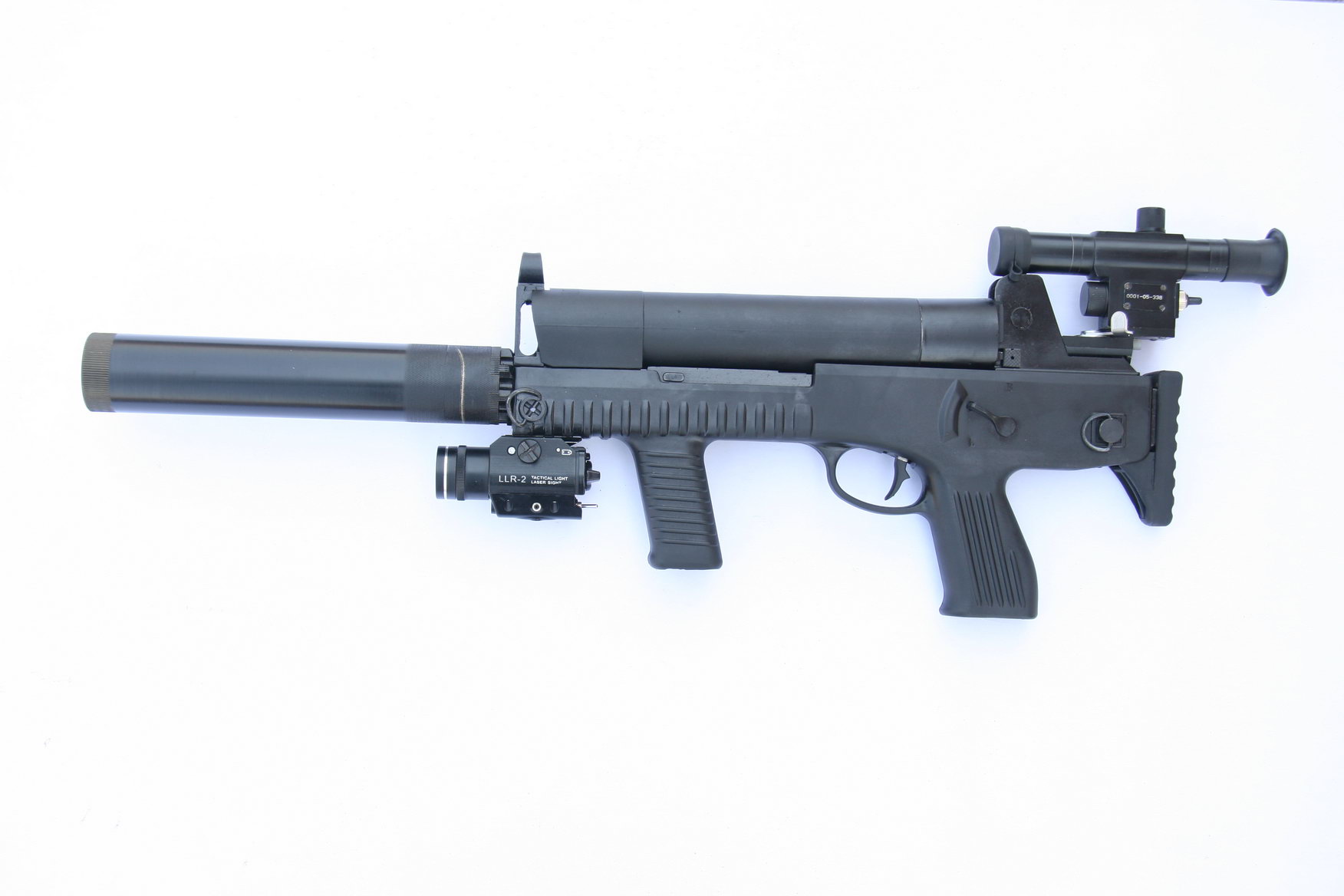

这一系列都是CF05的正样机方案的图片

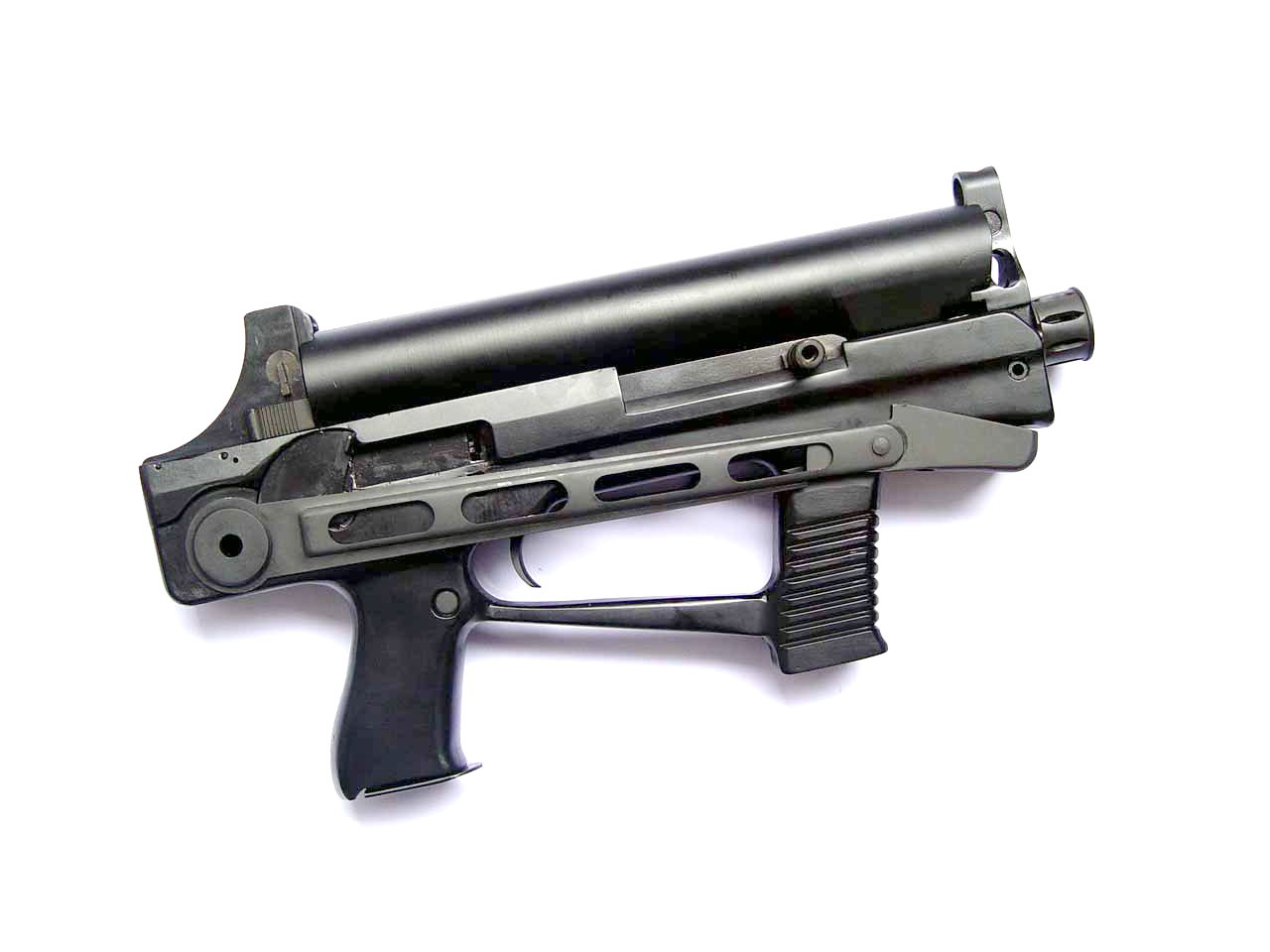

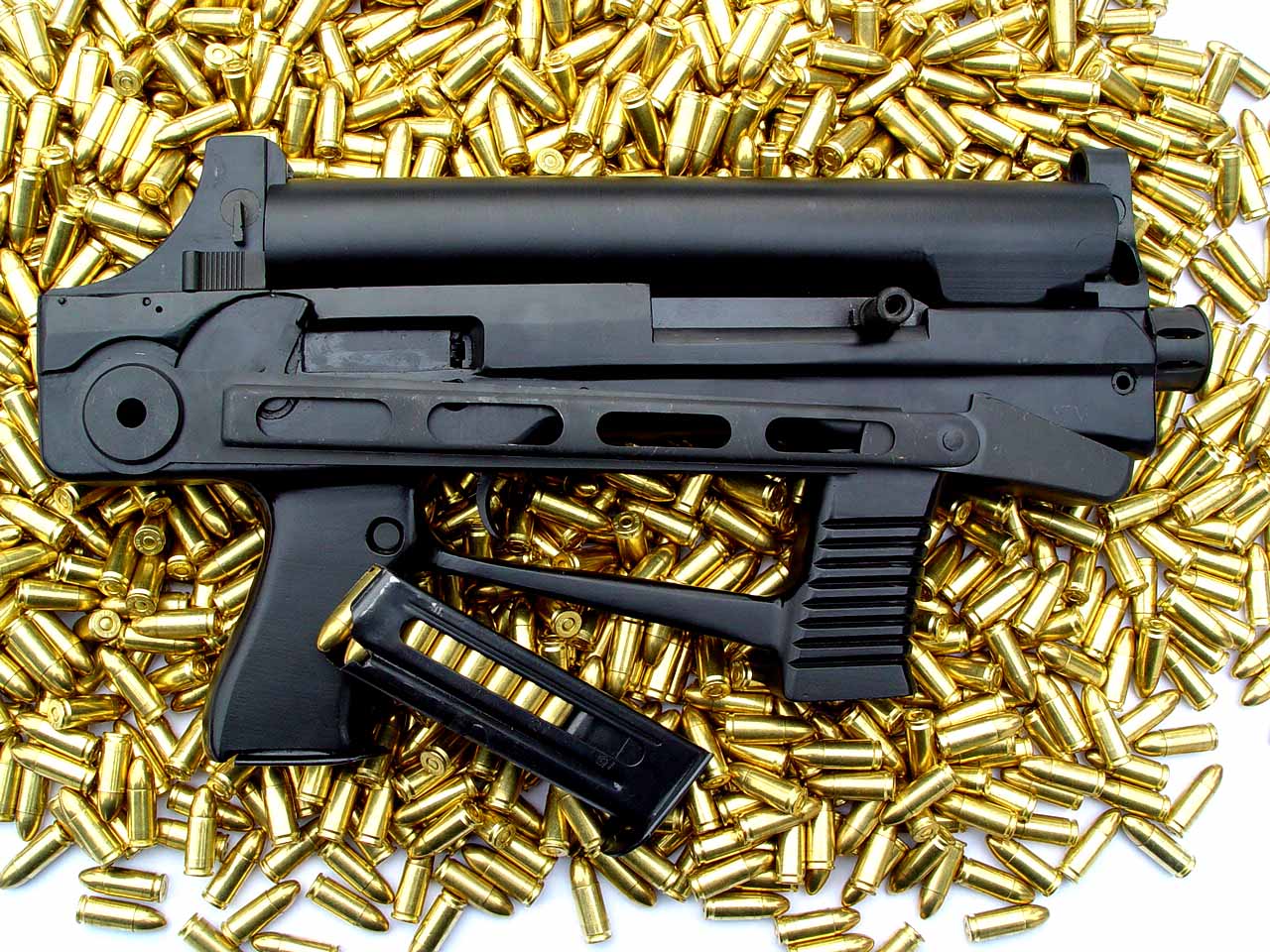

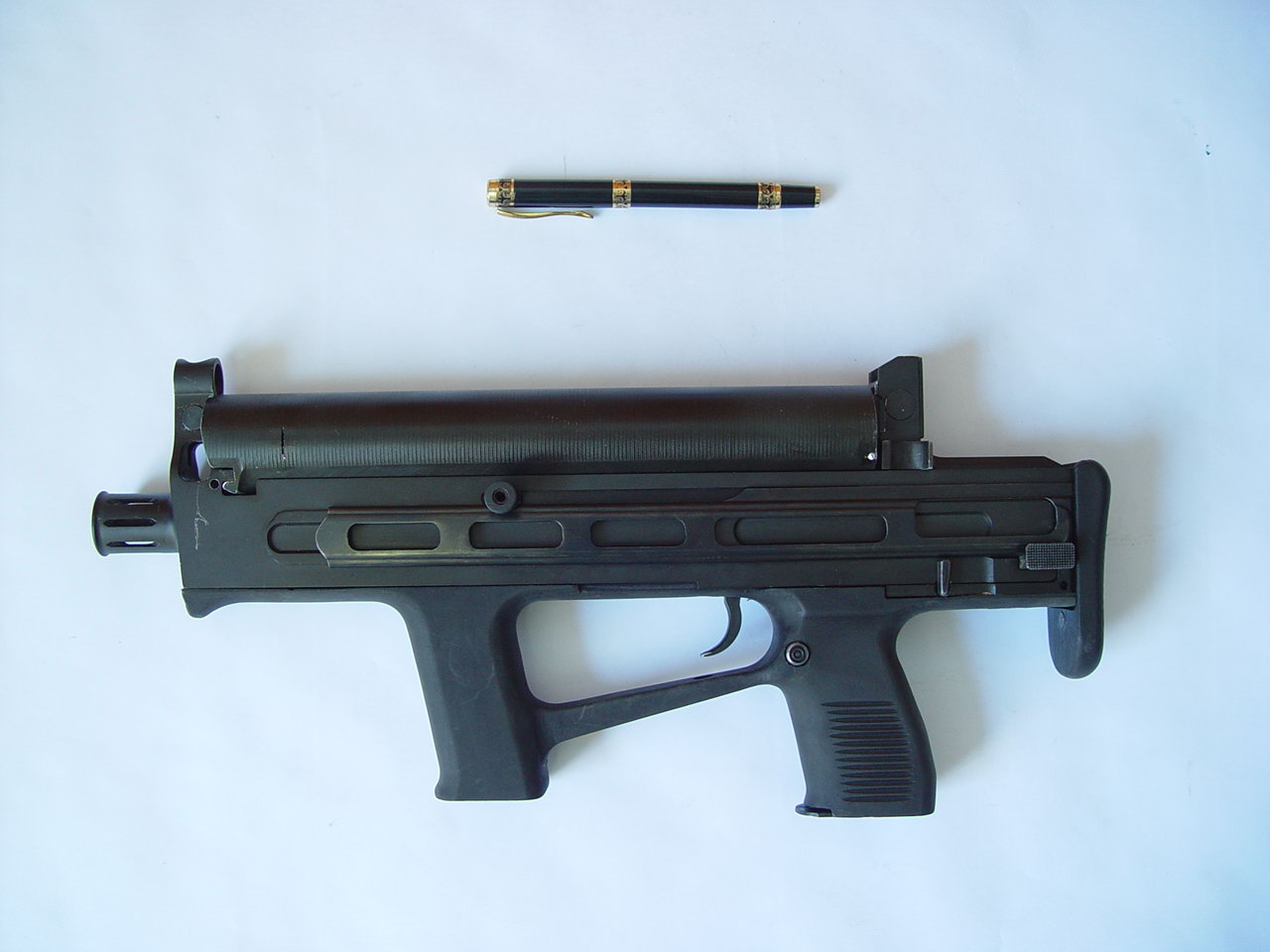

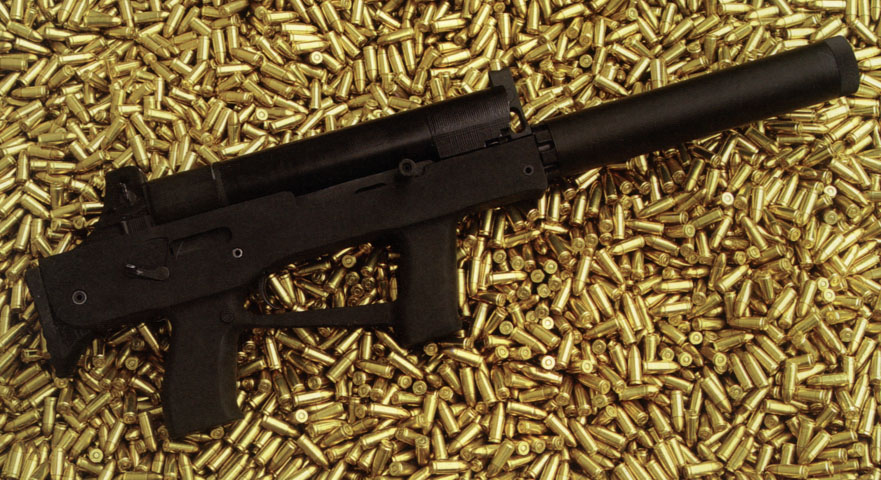

定型样机:CS/LS069毫米轻型冲锋枪,与CF05相比最明显的区别是弹筒的透明度已经改变




在中俄“和平使命2007”军演上露面的CS/LS06


奥运会反恐演习中的北京特警装备的CS/LS06


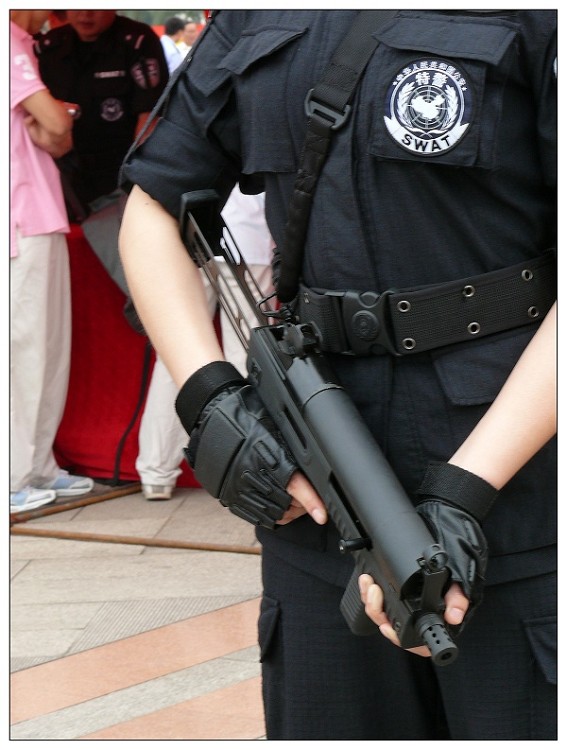

奥运会前亮相的“蓝剑”突击队展示CS/LS06冲锋枪


在营救长春人质事件中使用CS/LS06的特警


出口的CS/LS06


出口到委内瑞拉的CS/LS06

资料来源:《兵器知识》2002年第8期[中国新型9毫米轻型冲锋枪]周宗林,李良刚

     《轻兵器》2005年第6期上[军工采风——重庆长风机器有限责任公司]黄俊

     《轻兵器》2005年第7期下[反恐利器——国产新型9mm冲锋枪]黄俊,袁炜

     《兵工科技》2005年第7期[拉直的弹鼓——仿我国新型9毫米弹筒冲锋枪设计师卿上升]高风

     《战斗生存》第1期[CS/LS069毫米轻型冲锋枪研制历程]熊长林罗浩然王先棋
