	AG36 / AG-C / GLM / HK169榴弹发射器
	口径：　40×46mm SR

视频下载内容	下载链接及预览图	格式	时间长度	容量	来源
在HK公司的靶场上进行G36K和AG36的射击		WMV	35秒	2.00MB	真抱歉，忘记了

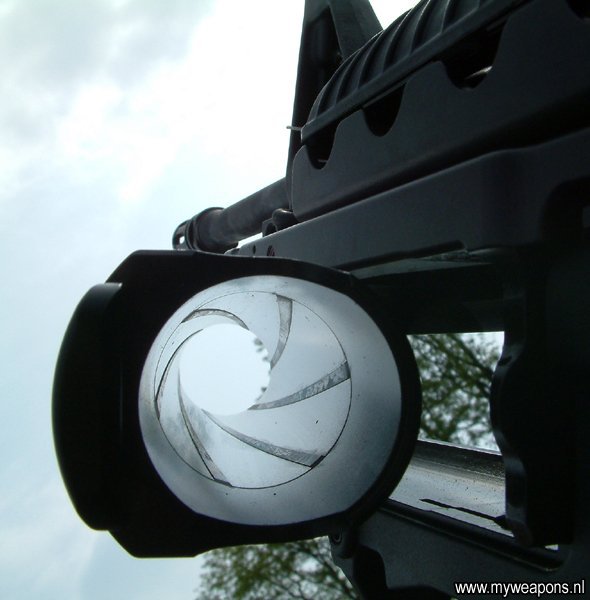

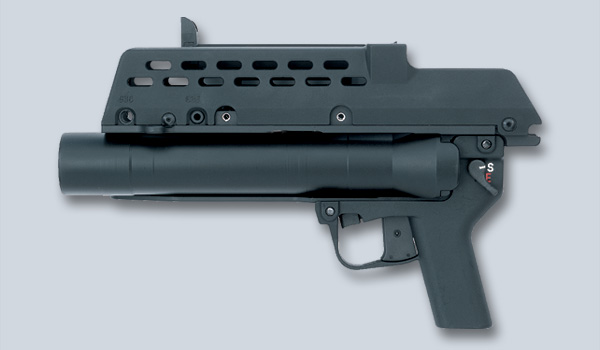

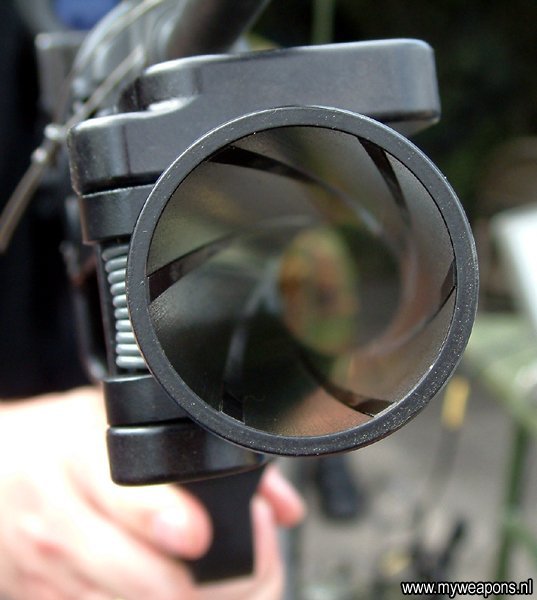

AG36是G36标准型或G36K的专用榴弹发射器，发射40mm榴弹。它是通过一个一个专门护木挂在G36上，与M203不同的是，AG36的开启方法是向左撅开，可以使用较长的弹种，因此使用起来比较灵活，可发射所有的40×46mm榴弹系列，例如催泪弹或非致命的长棍弹。发射座下面有一个小握把，所以无论装在有托枪还有无托枪上都能方便使用，也比起用弹匣作握把（如M16/M203组合）的榴弹发射器用起来舒适。枪管为铝合金，内有膛线，可攻击150米内的点目标或400米内的面目标。上翻式表尺可装在护木左侧或右侧，表尺上的距离标记在夜间能发光，此外还可配上专用的激光指示器式的瞄准具。发射机座两侧都有保险杆，扳机为双动式。

为了推广这种新的榴弹发射器，HK公司还增加枪托发展出可单独使用的型号，因此AG36可同时担当HK79和HK69以及其他下挂式或单独使用的单发榴弹发射器。HK公司还把AG36挂在他们改进的L85A2上，在伊拉克战争前，英国国防部采购了600具AG36，被命名为SA80 UGL系统（Underslung Grenade Launcher）。

全长	350 mm
枪管长	280 mm
瞄准基线长	150 mm
空枪重	1.50 kg
全宽	90 mm
全高	210 mm

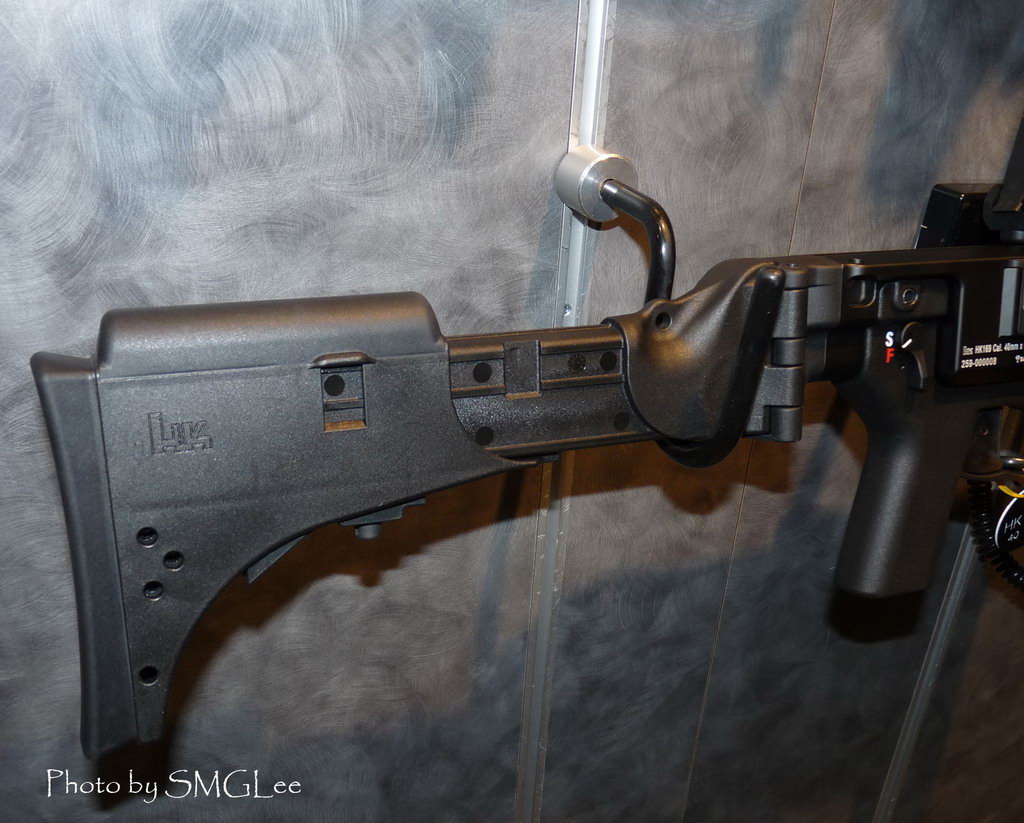

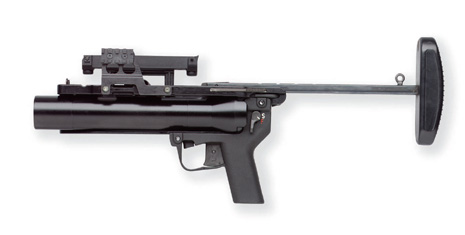

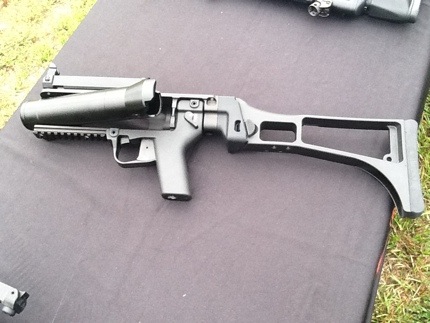

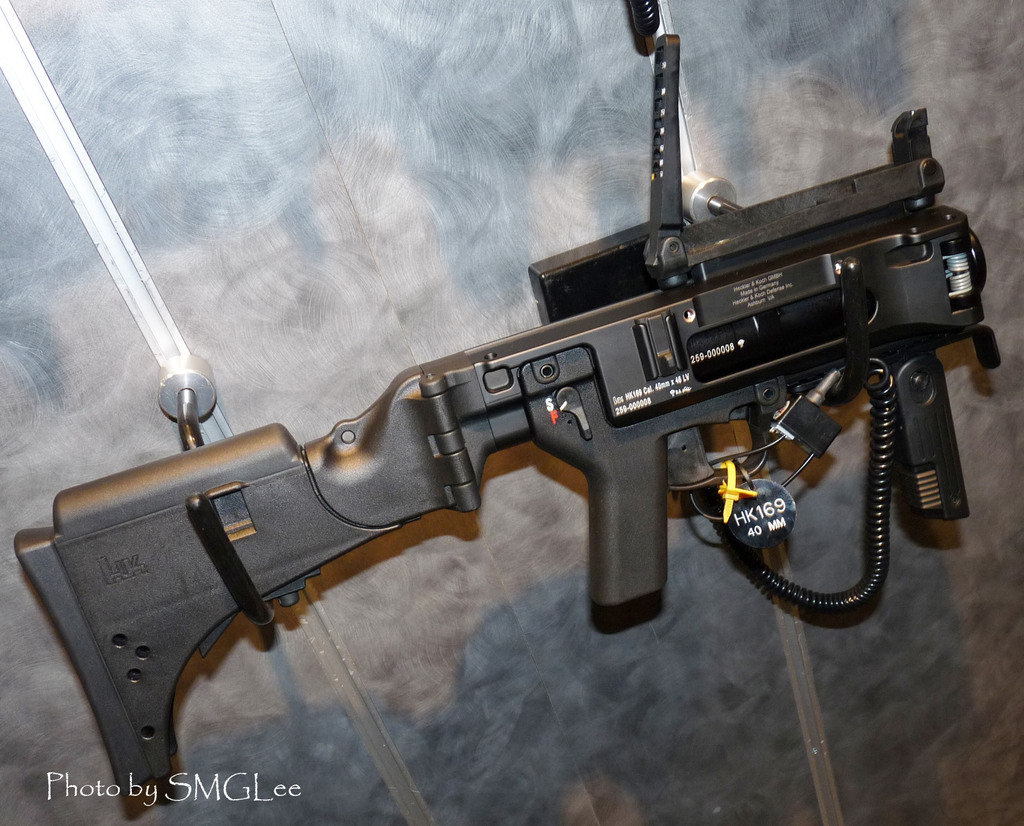

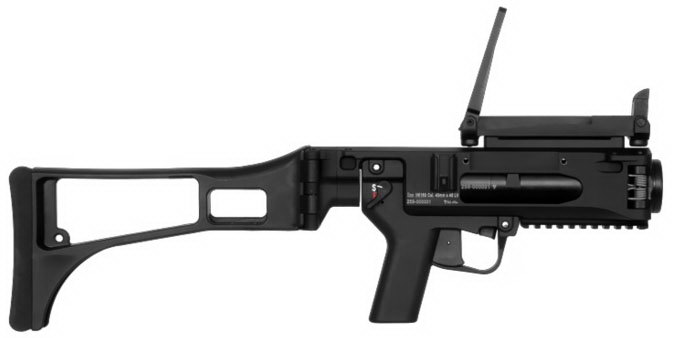

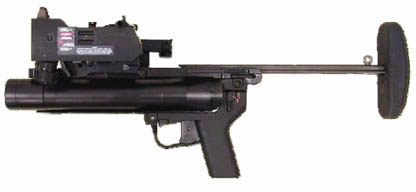

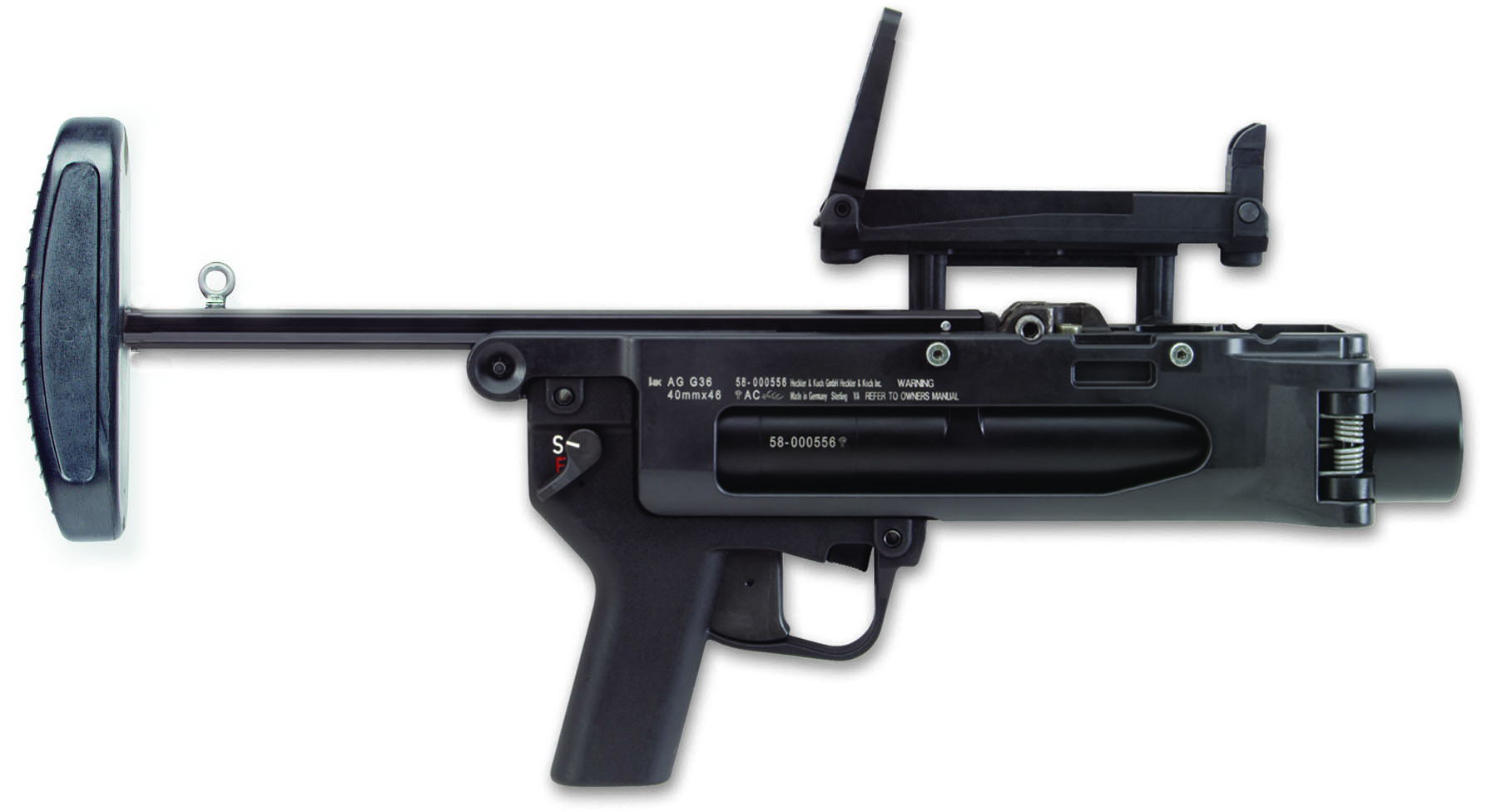

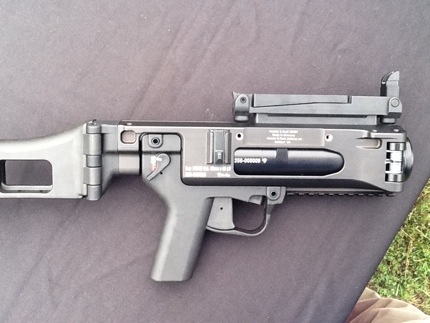

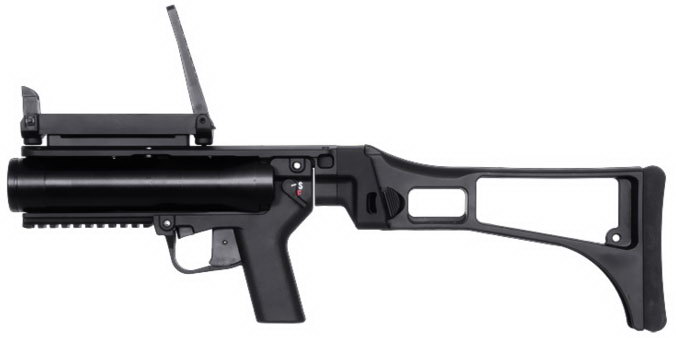

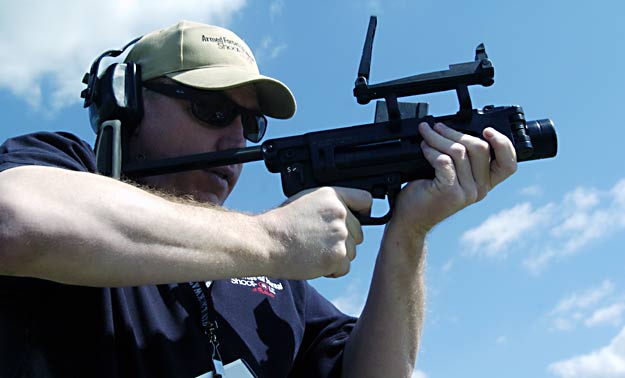

AG36可装上枪托单独使用

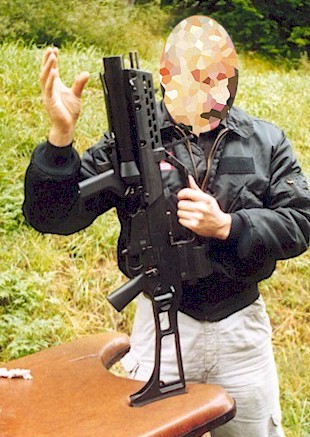

第一张公布的AG36图片是安装在G36K上的，在HKPRO公布

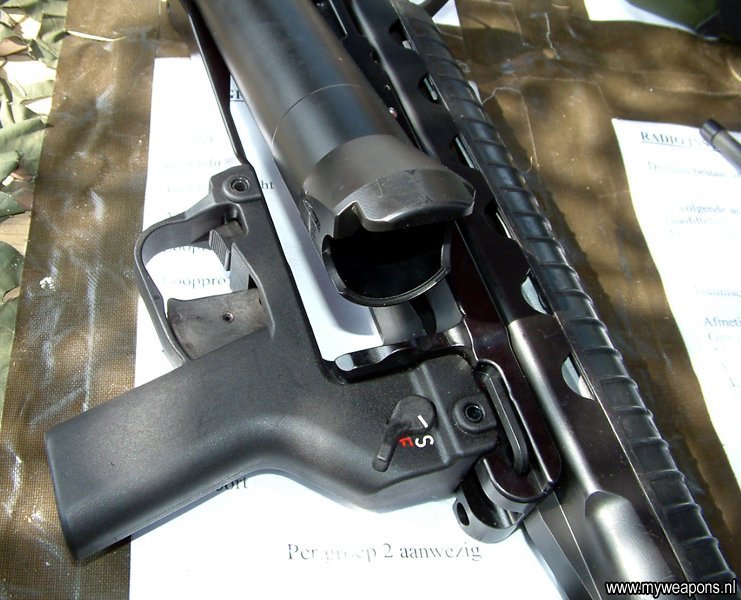

向左撅开枪管装填

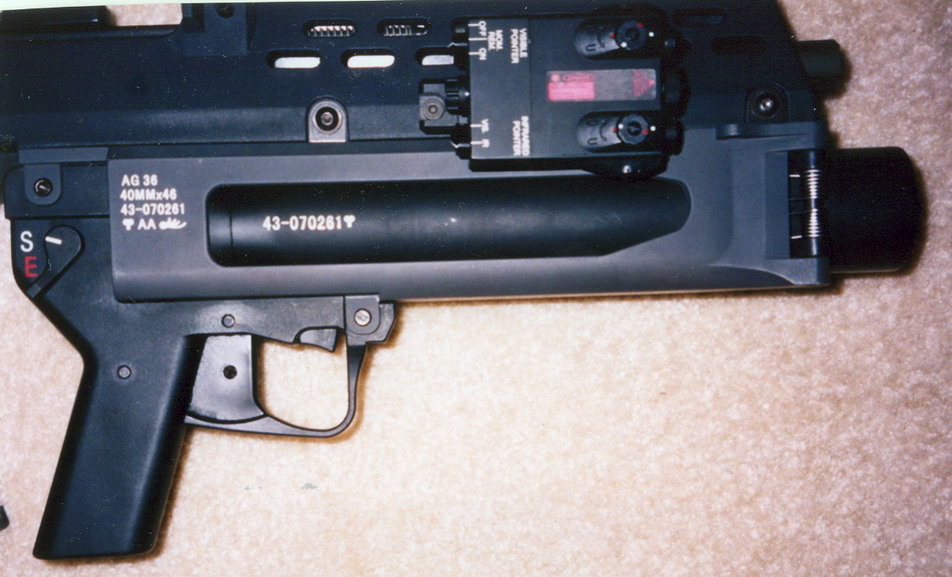

除了上翻式机械瞄具外，AG36还可安装LLM（Laser light module）激光指示瞄准具

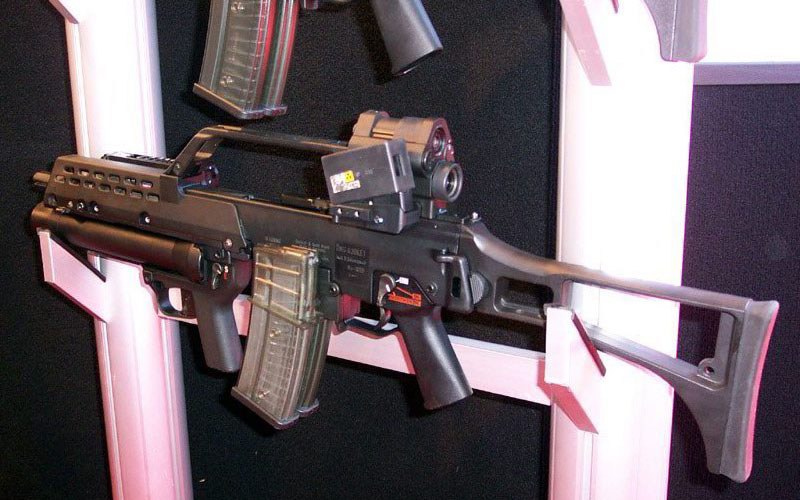

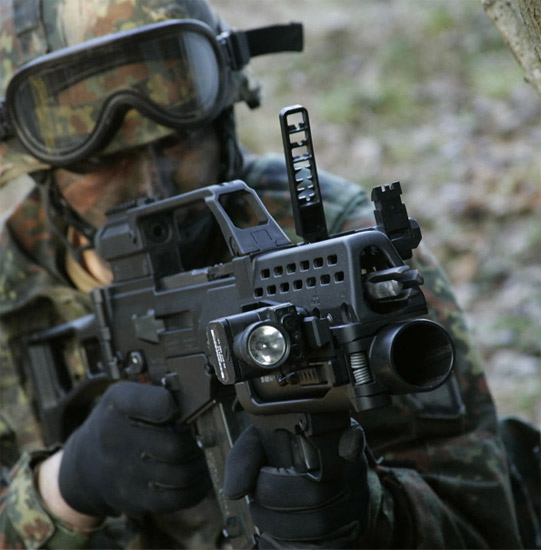

挂在G36K上

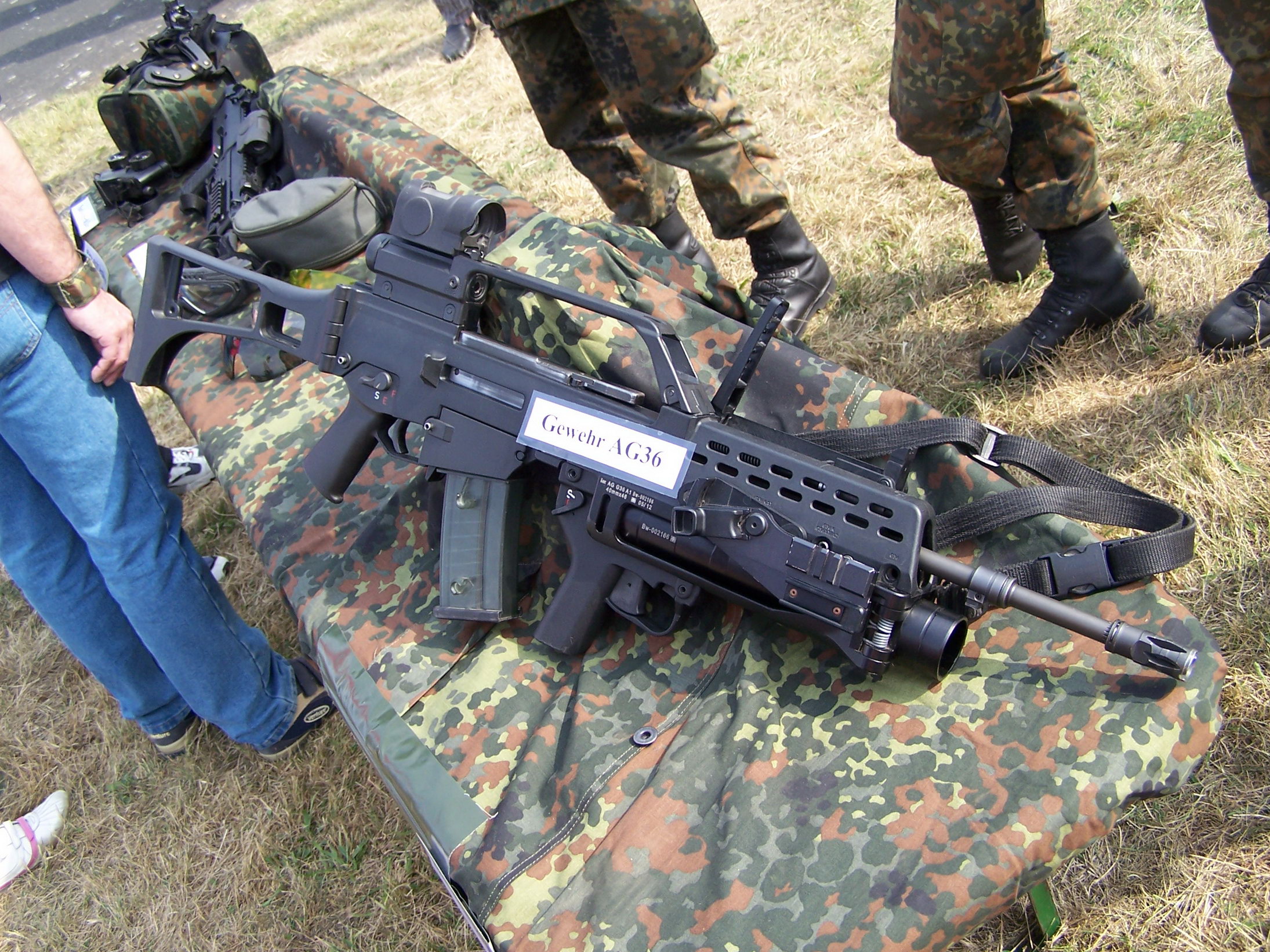

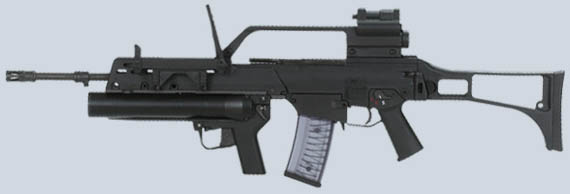

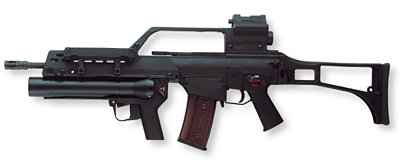

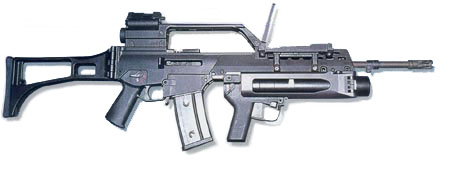

挂在G36标准型上

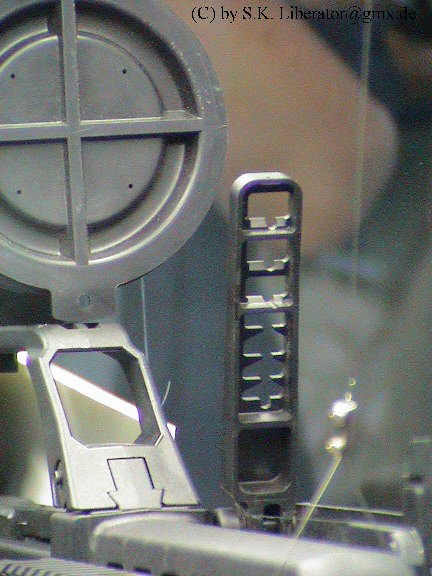

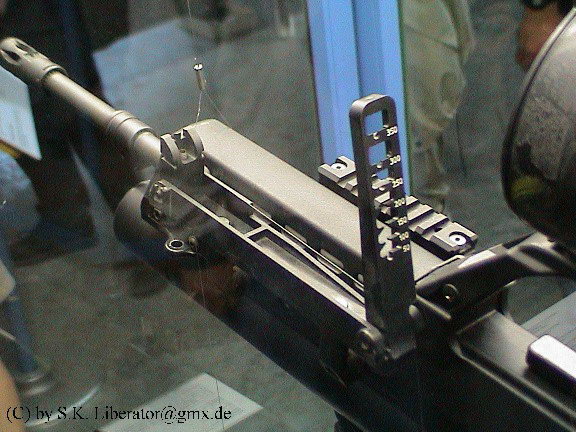

榴弹发射器的瞄准具既可以装在护木左侧，又可以装在右侧

装备G36和AG36的挪威陆军

AG36配用的Oerlikon红外波段激光指示器

电影《生化危机》宣传海报，图中的是挂在G36K上的AG36

沙色外表的AG36

2004年11月11日在象牙海岸的阿比让机场上负担保安任务的两名法国武装人员，其中一人手持AG36

SA80UGL系统

下面的图片就是在伊拉克战争中使用SA80 UGL（AG80）的英军士兵

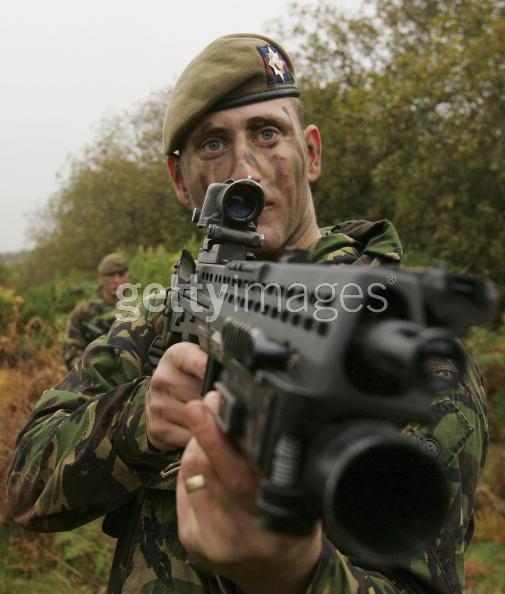

英国陆军爱尔兰团的榴弹手

GLM（原AG-C EGLM）

AG-C或EGLM（增强型榴弹发射器模块）是AG36扩展的型号，目的是安装到G36以外的武器上使用。原本的AG36是通过销子固定在专门的护木上，再将护木要安装到G36上。因此AG-C GLM最主要是修改了安装方式，它的后端可滑入M1913皮卡汀尼导轨上，而前端是根据不同类型的武器选择不同的固定零件。例如如果是要安装到M16/M4系列步枪上，前端便是通过刺刀座卡扣固定，如果是安装到HK公司自家的416系列上，则是通过一根横销固定在枪管导气箍下方的一个专门的插销孔内。

英军可能是AG-C的第一个正式客户，其实特种部队采购的AG-C被命名为L17A2，通过皮卡汀尼导轨和刺刀座卡扣安装到L119A1上（迪玛科SFW突击步枪），而另一些则是称为SA80 UGL，通过皮卡汀尼导轨和销子固定在L85A2的新的导轨护木上。

在AG-C参与美军的EGLM投标，并得到M320 GLM的定型名称后，HK公司的官方网站上也把这种皮卡汀尼导轨接口版本的榴弹发射器改称GLM，而且最新的GLM实际上是M320A1的规格，只不过是提供美军以外的用户。

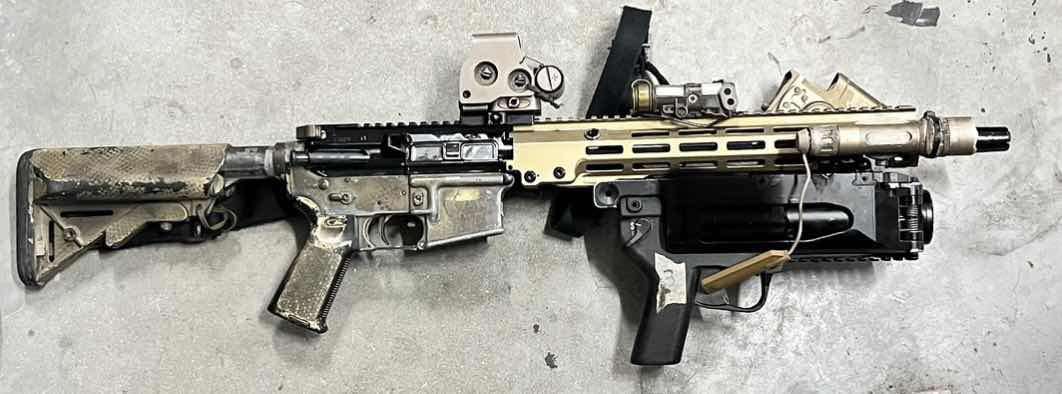

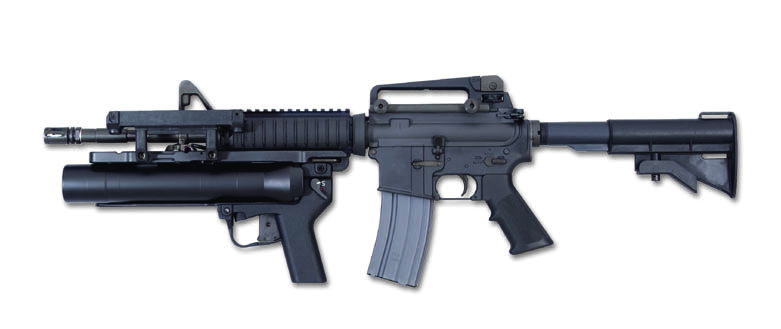

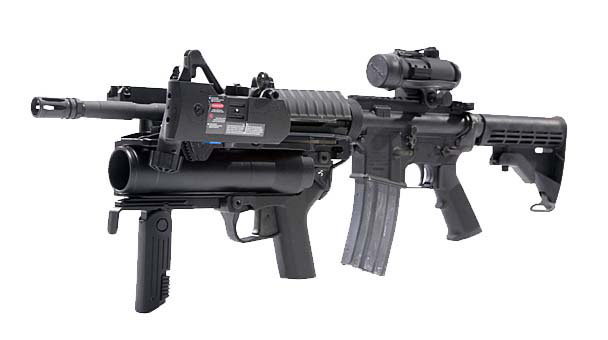

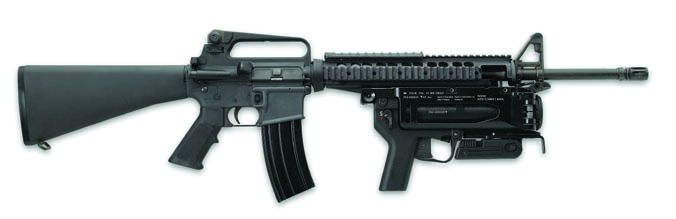

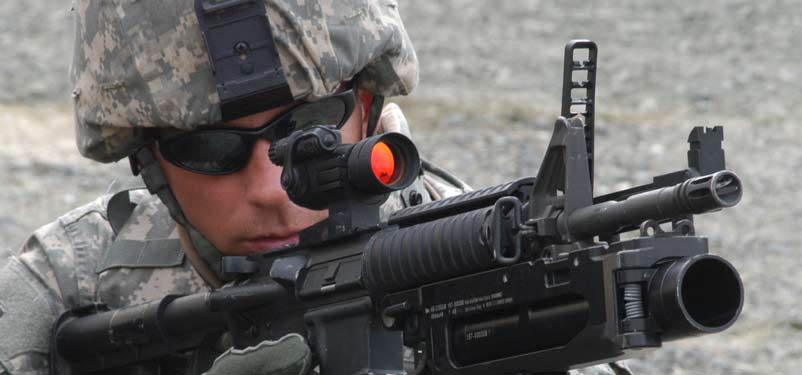

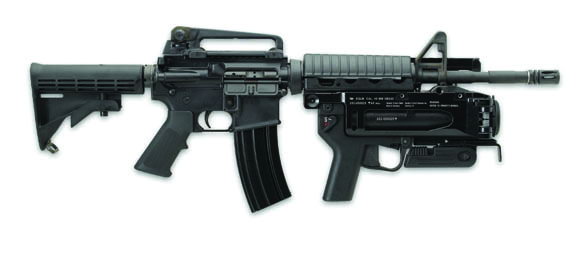

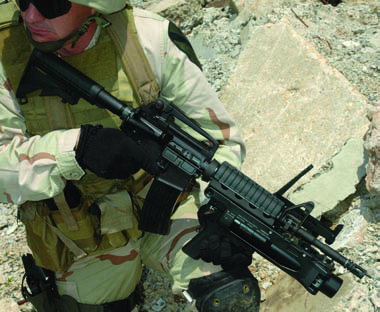

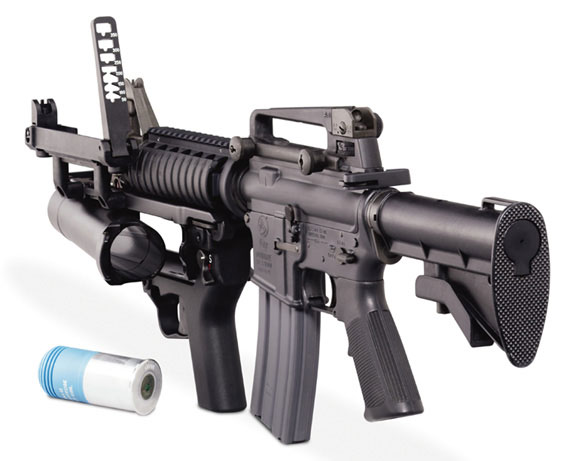

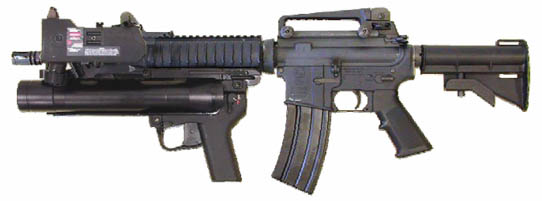

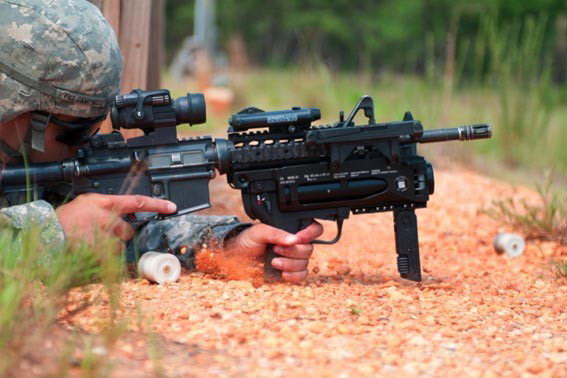

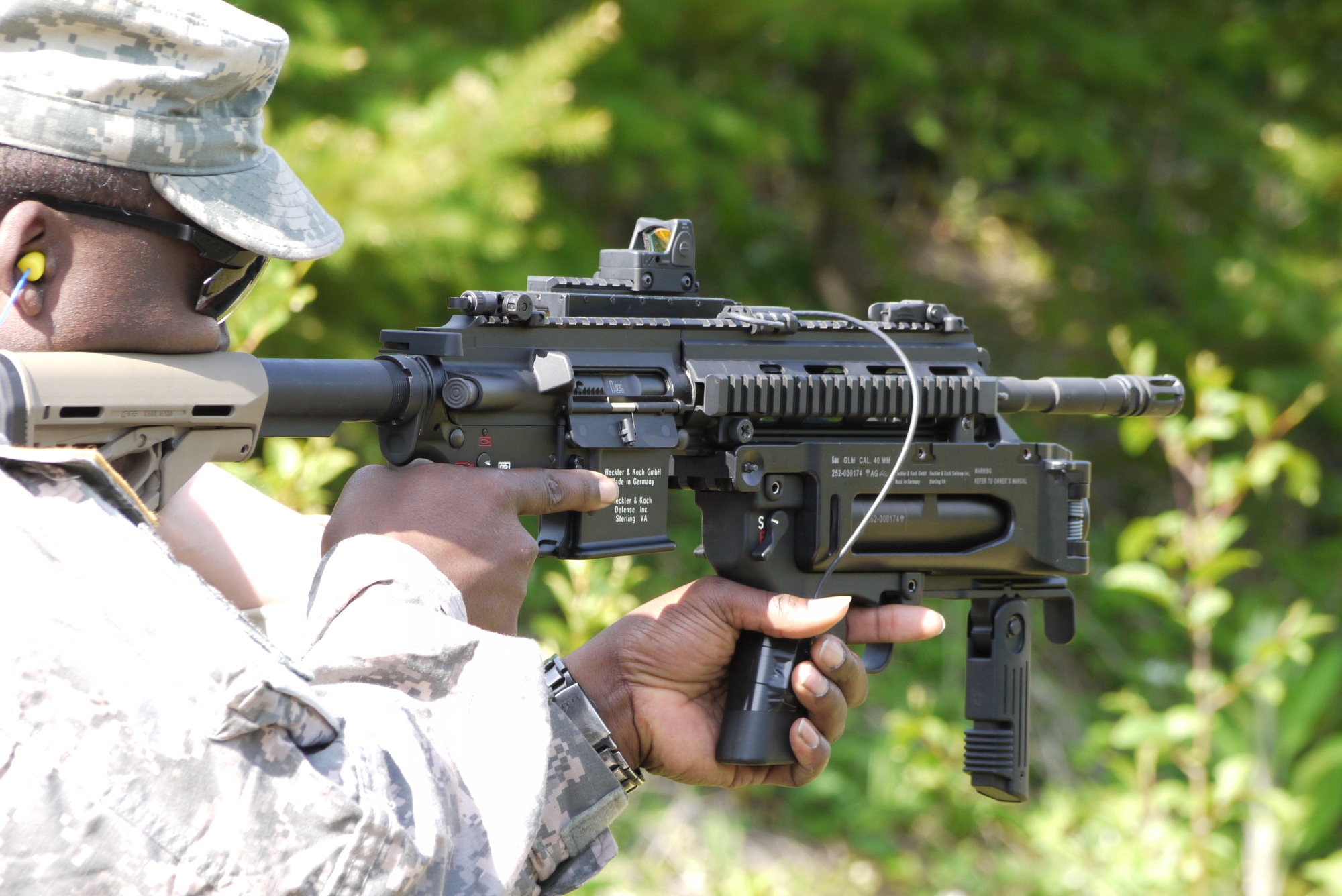

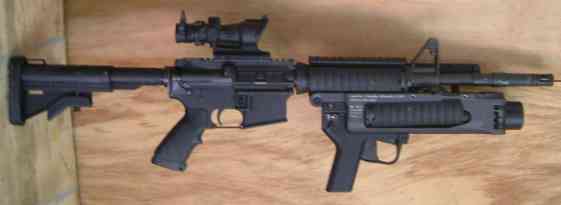

安装在M4A1上的AG-C榴弹发射器

英国SAS采用的L119A1，其实是加拿大迪玛科公司出口到英国的SFW，同时也采用了被英国军方命名为L17A2的AG-C榴弹发射器。

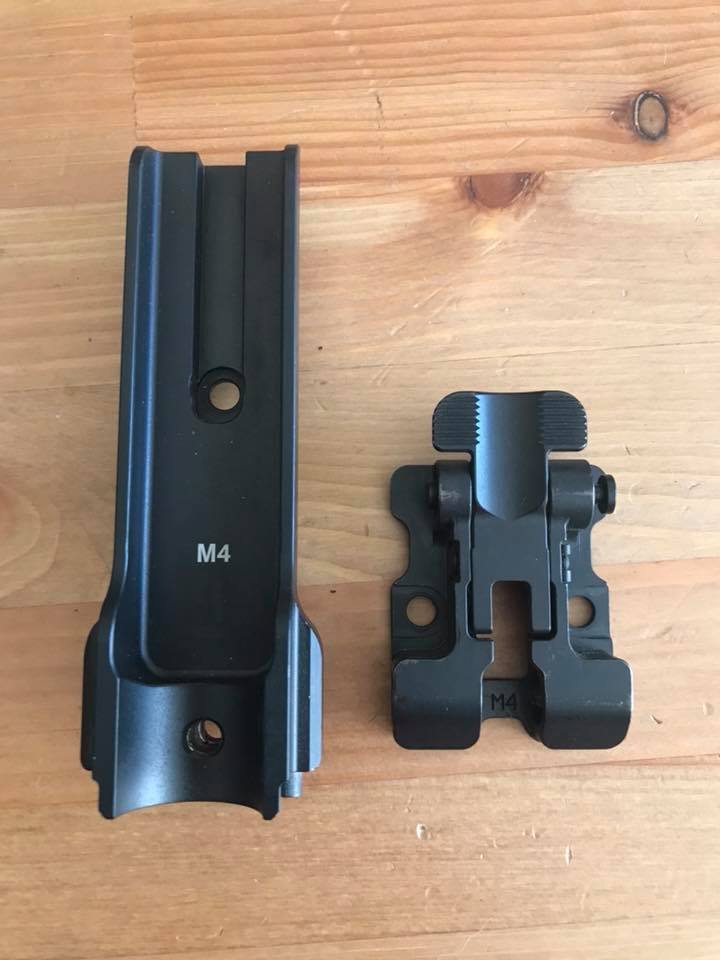

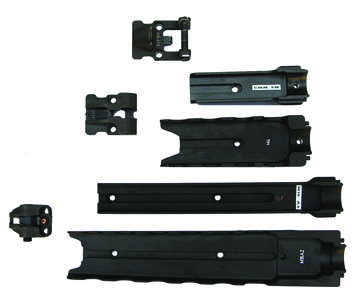

几种不同的前端固定安装适配器，分别用于不同类型的武器

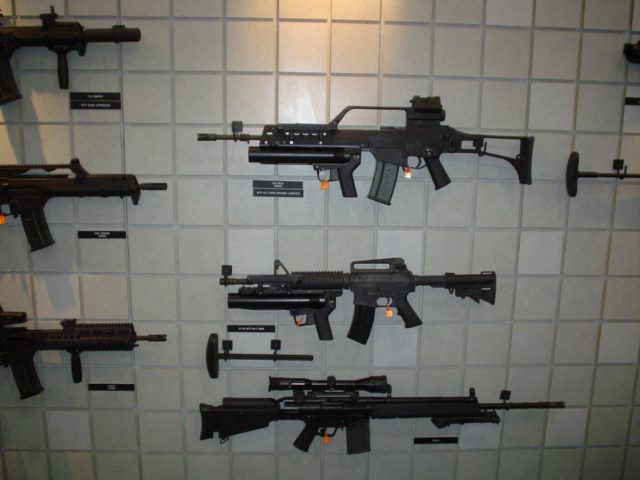

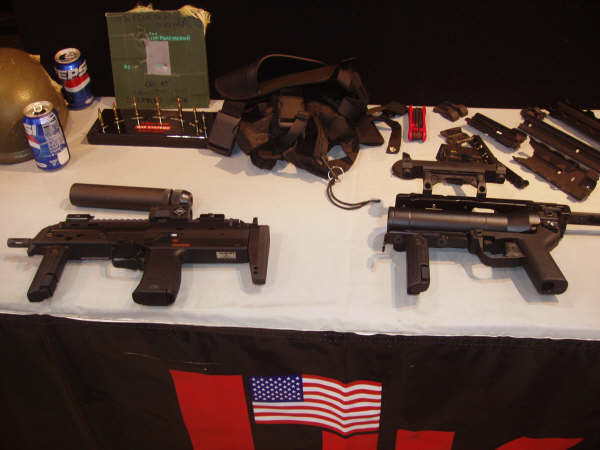

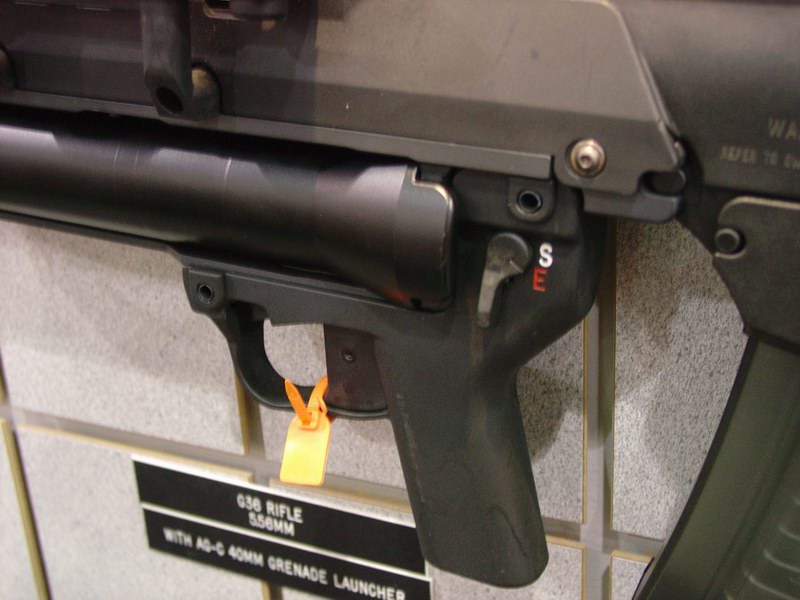

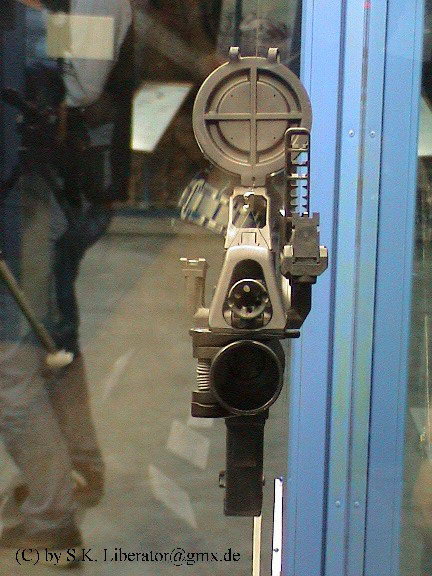

出现在2004年拉斯维加斯枪展上的AG-C

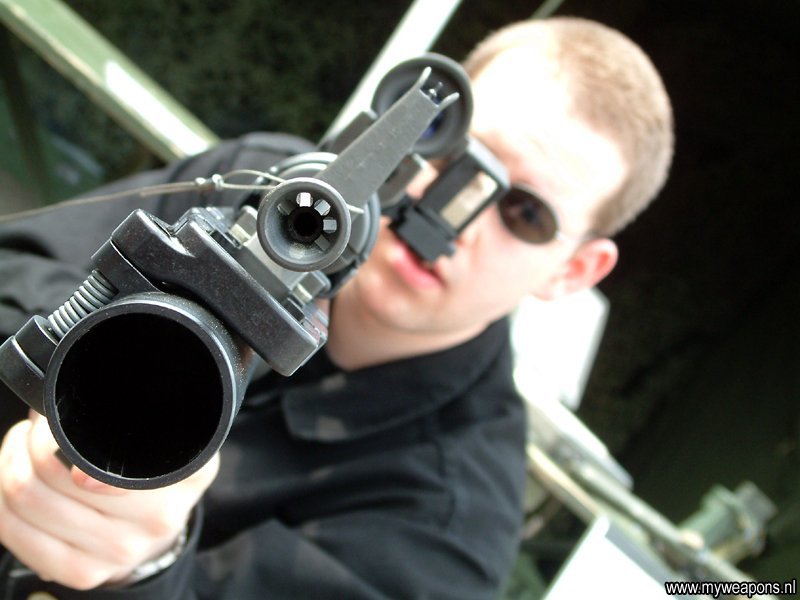

荷兰陆军采用的C8A1上也使用了AG-C，但他们称之为AG-NL

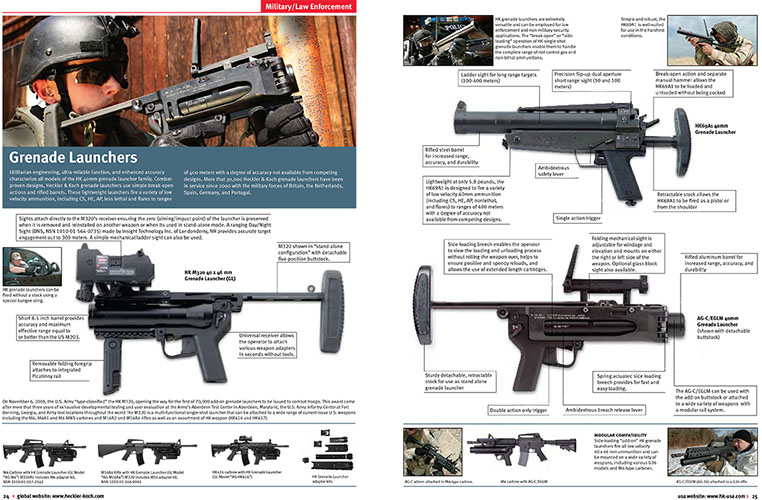

在HK公司2009年的产品目录上还有AG-C和GLM两种款式任君选择，但再过几年的产品名录上就已经没有AG-C，只有GLM A1了

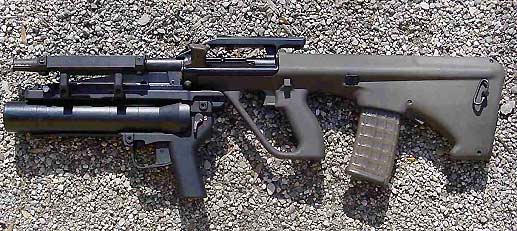

在阿富汗的奥地利军队，装备了早期的HK GLM

匈牙利在AK63上装备HK GLM A1

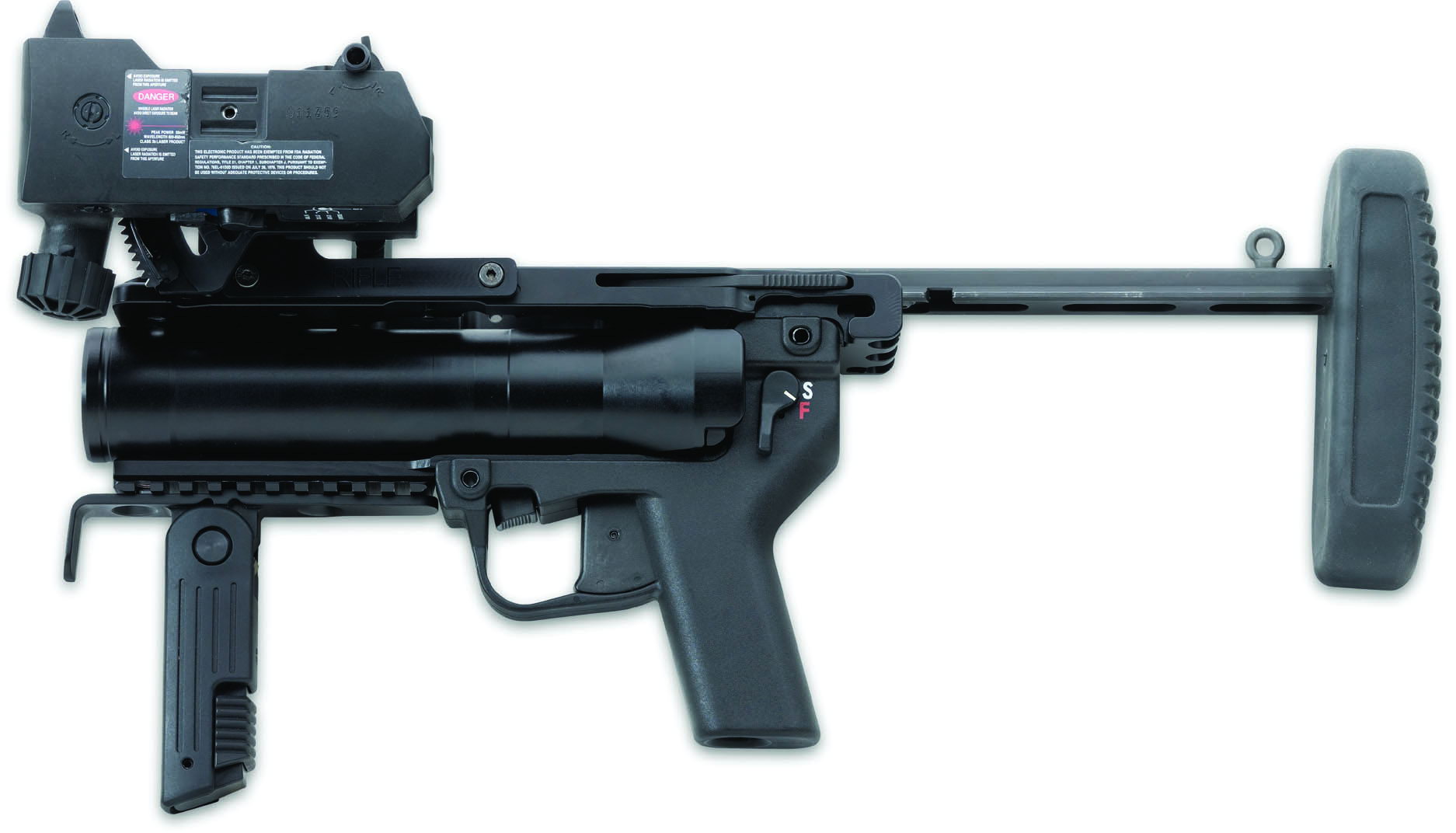

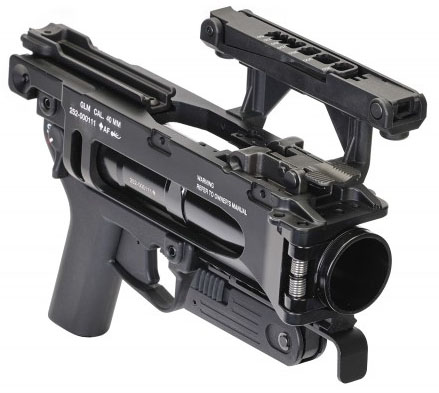

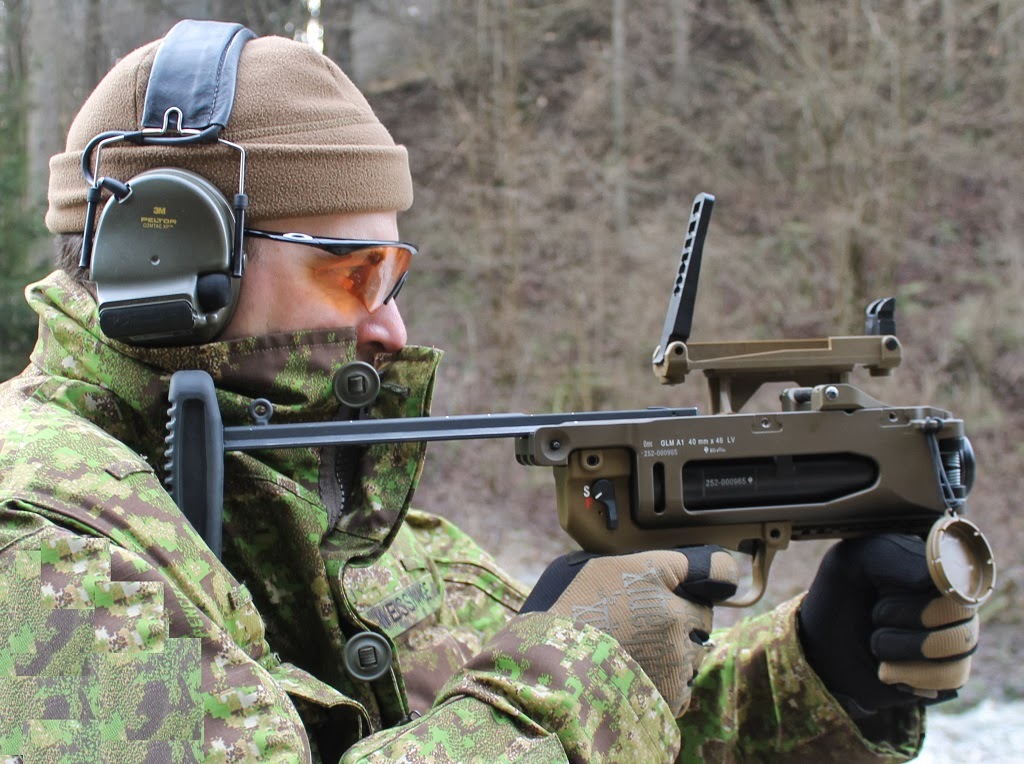

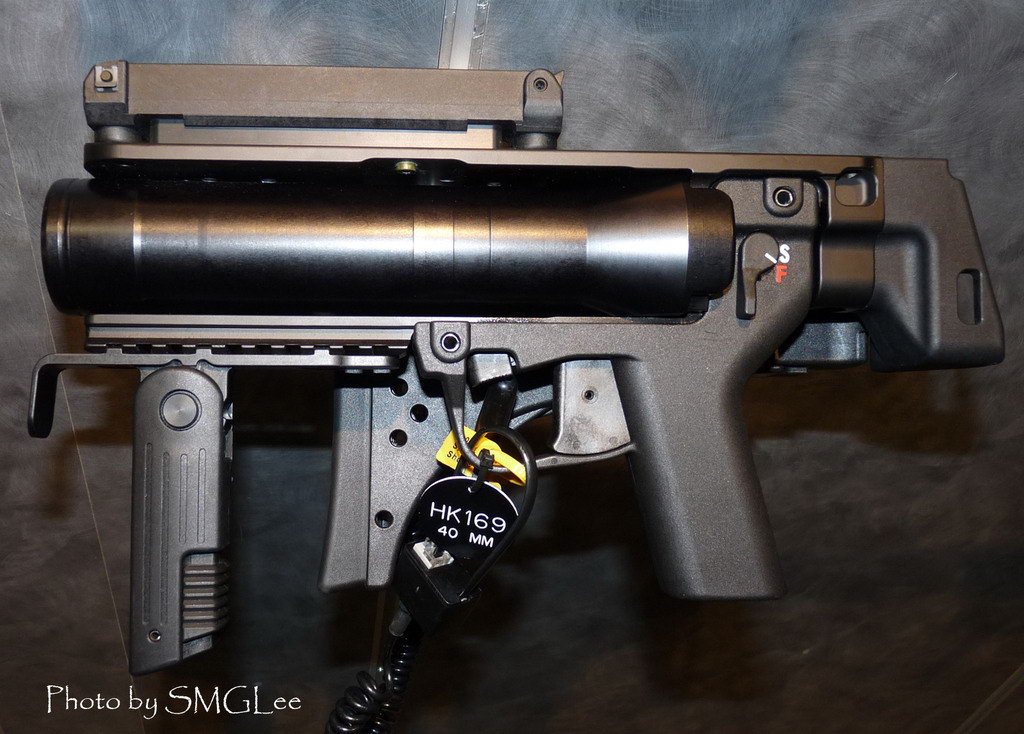

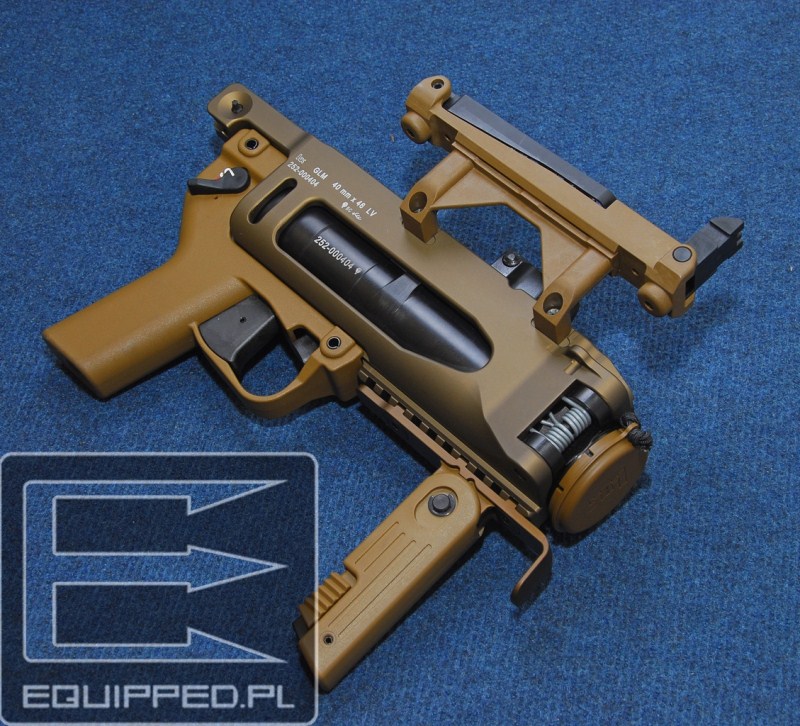

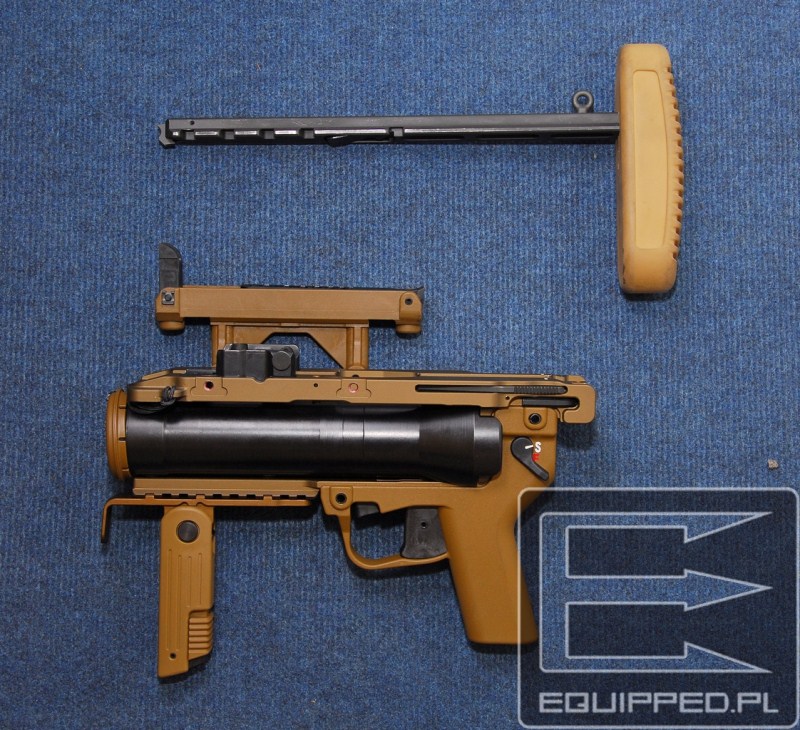

最新的HK GLM A1实际上就是M320A1的商业版本

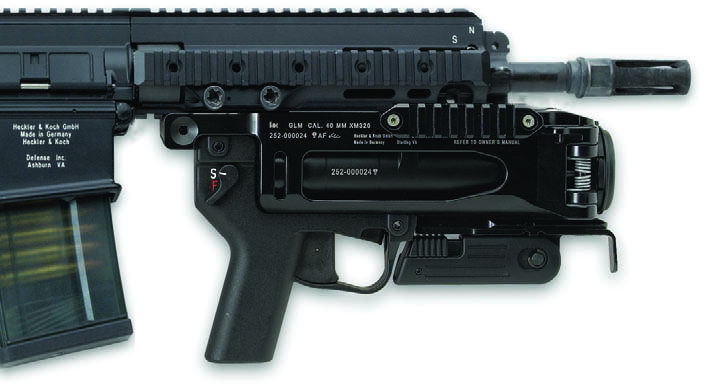

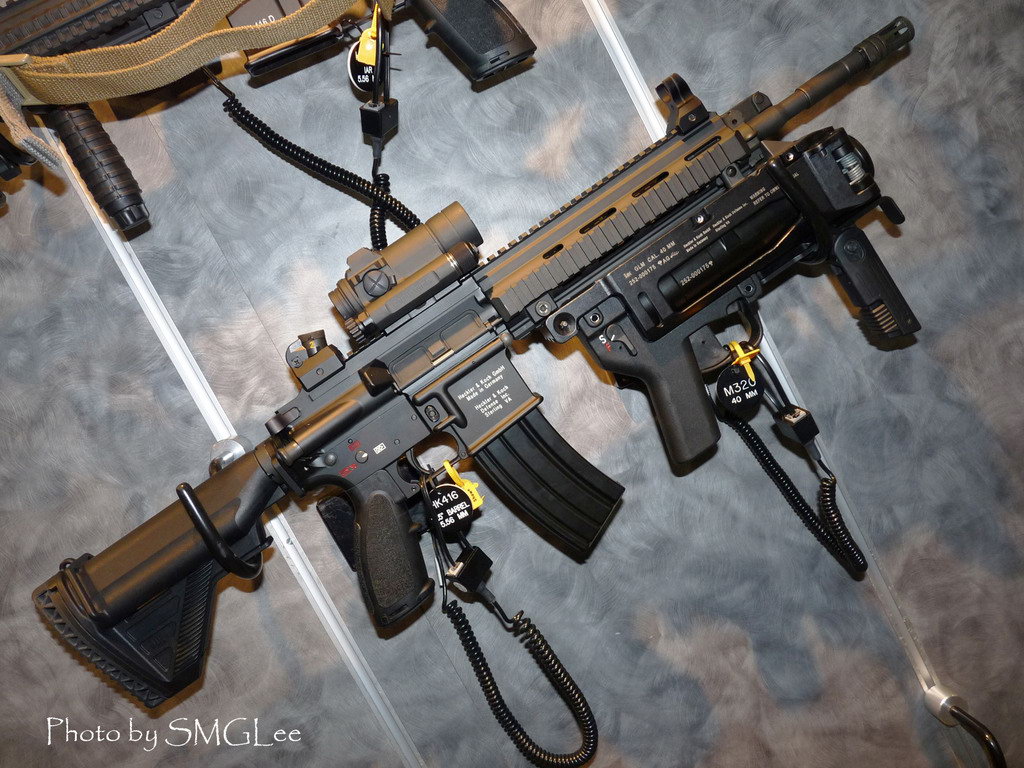

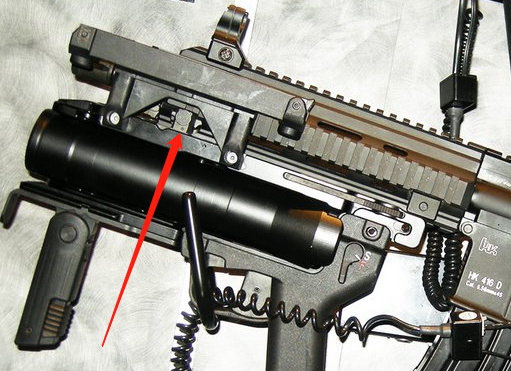

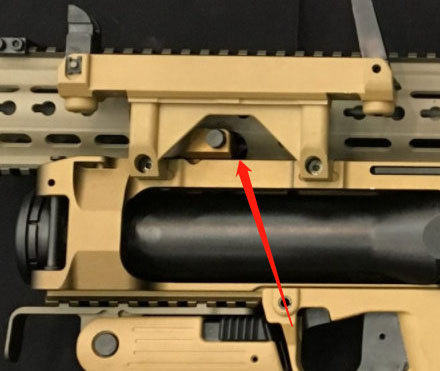

不同长度的HK416，无论是早期的版本（左）还是最新的A7（右），都是通过导气箍下方的一个插孔用插销固定榴弹发射器

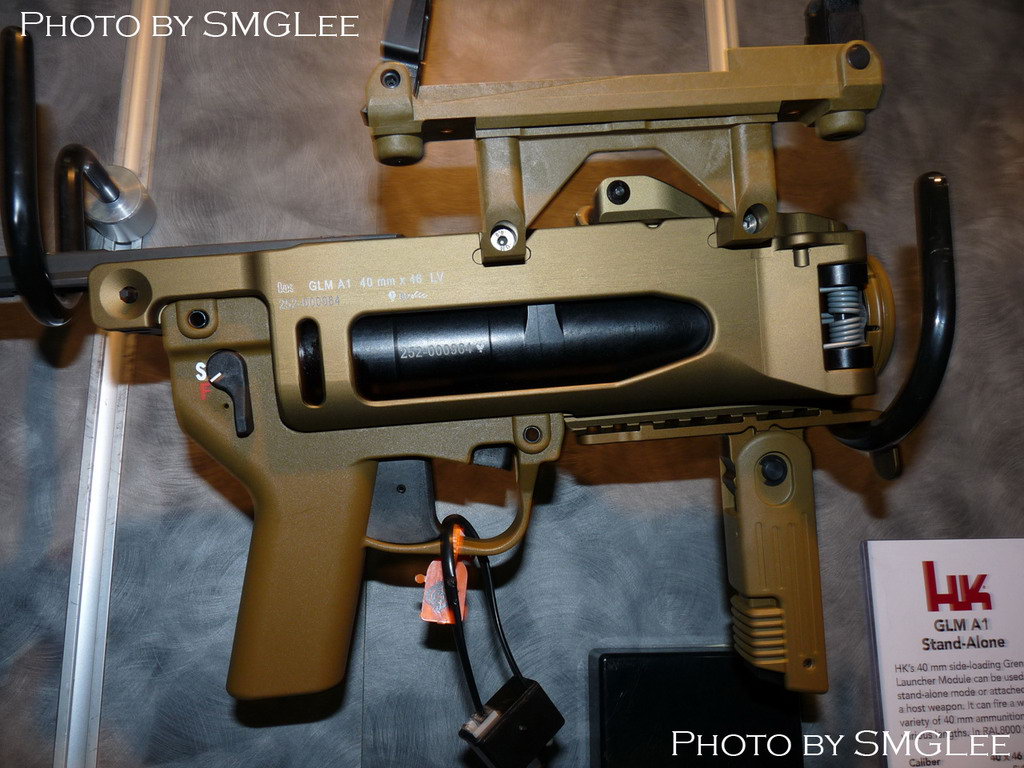

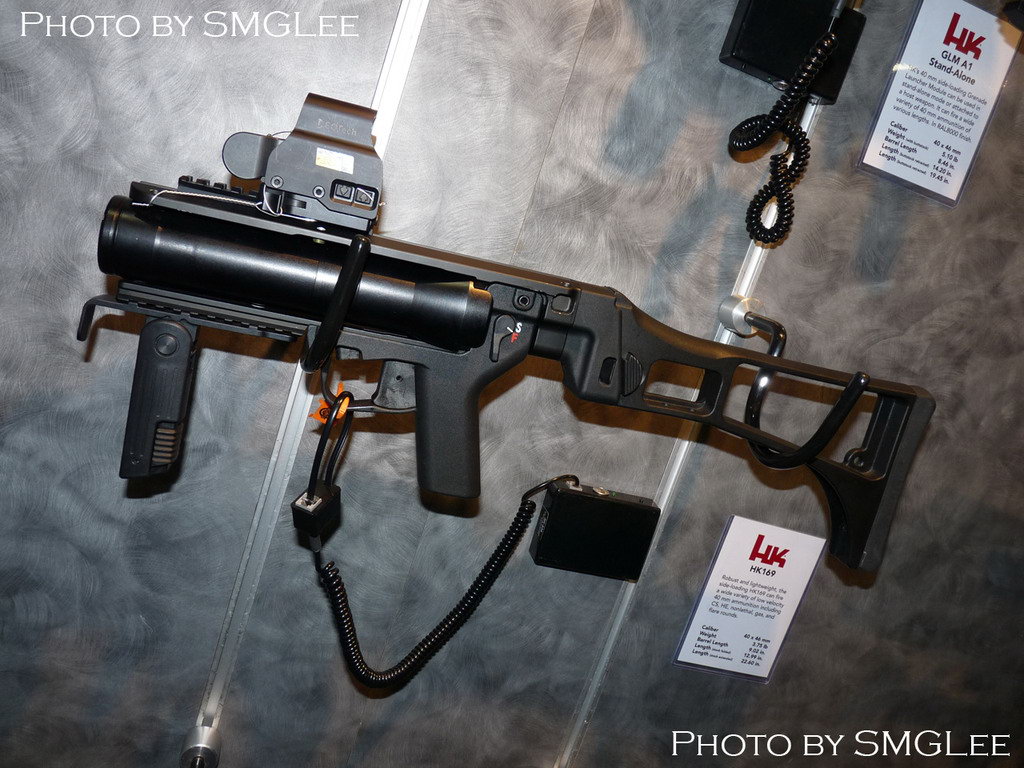

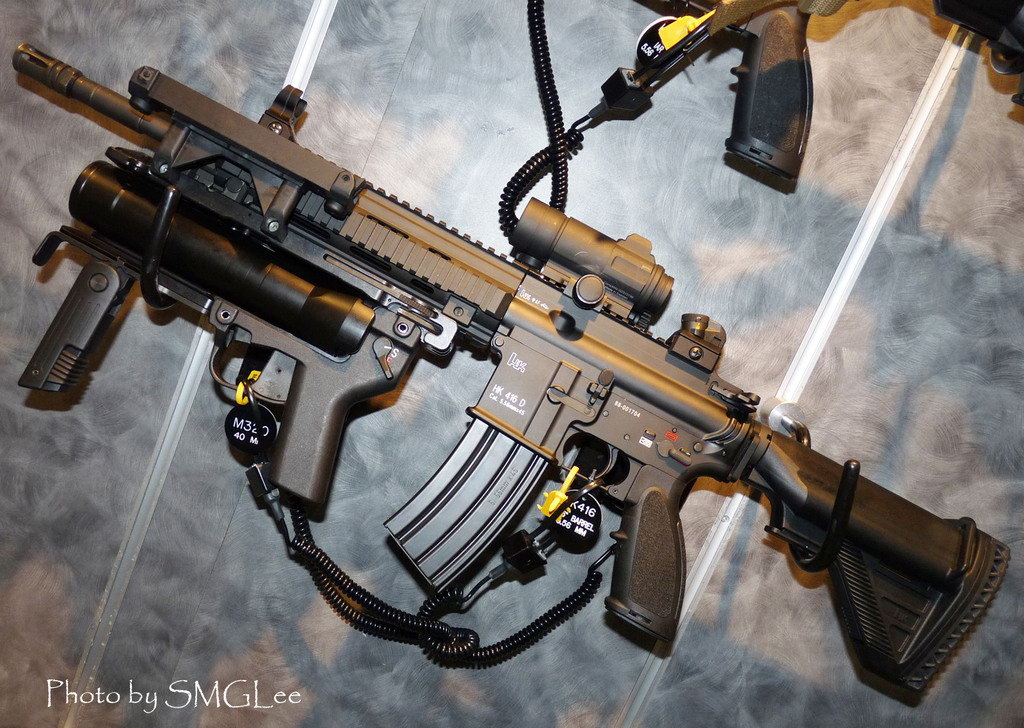

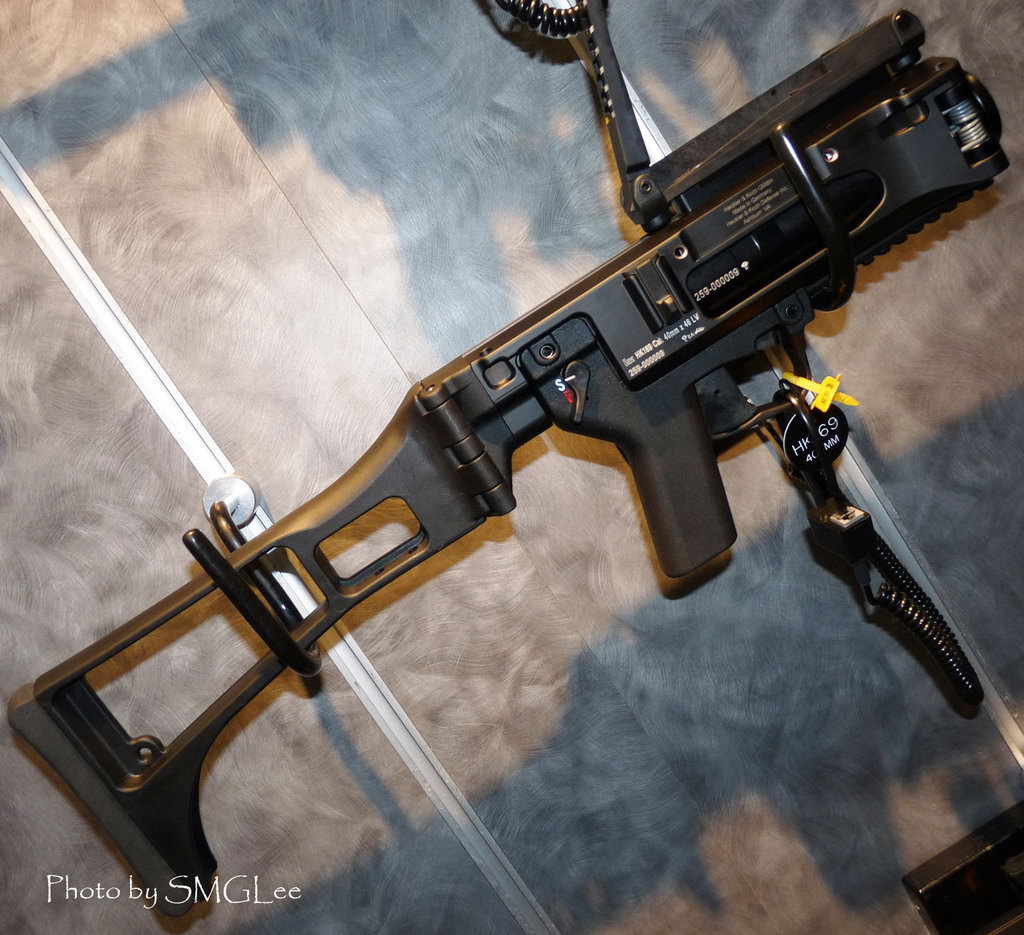

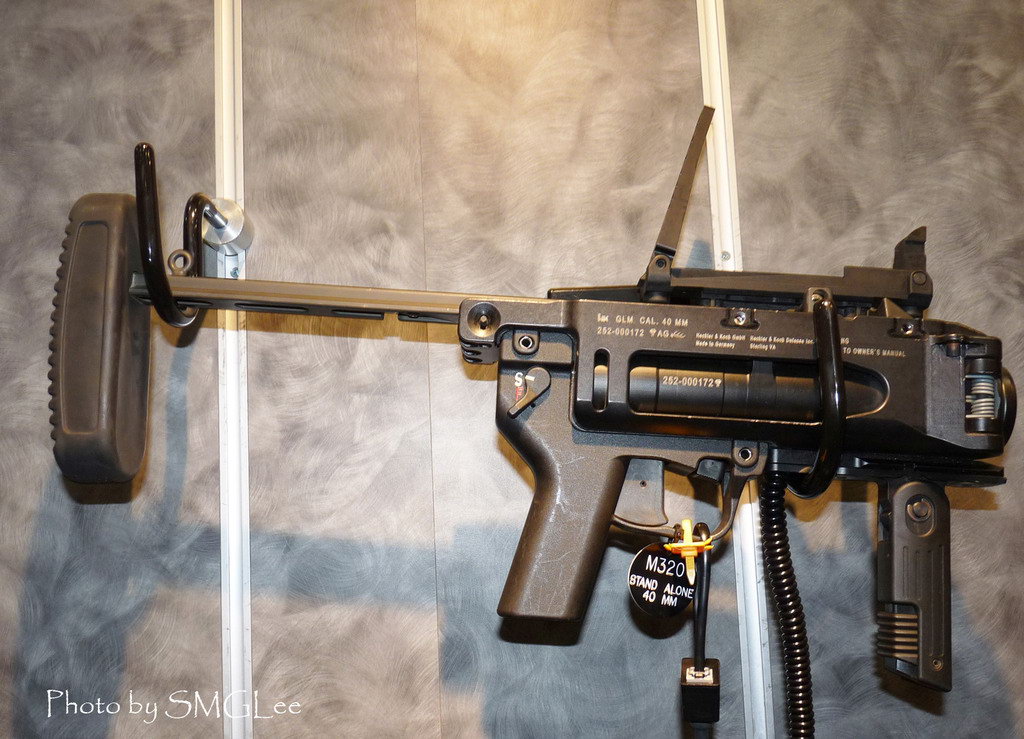

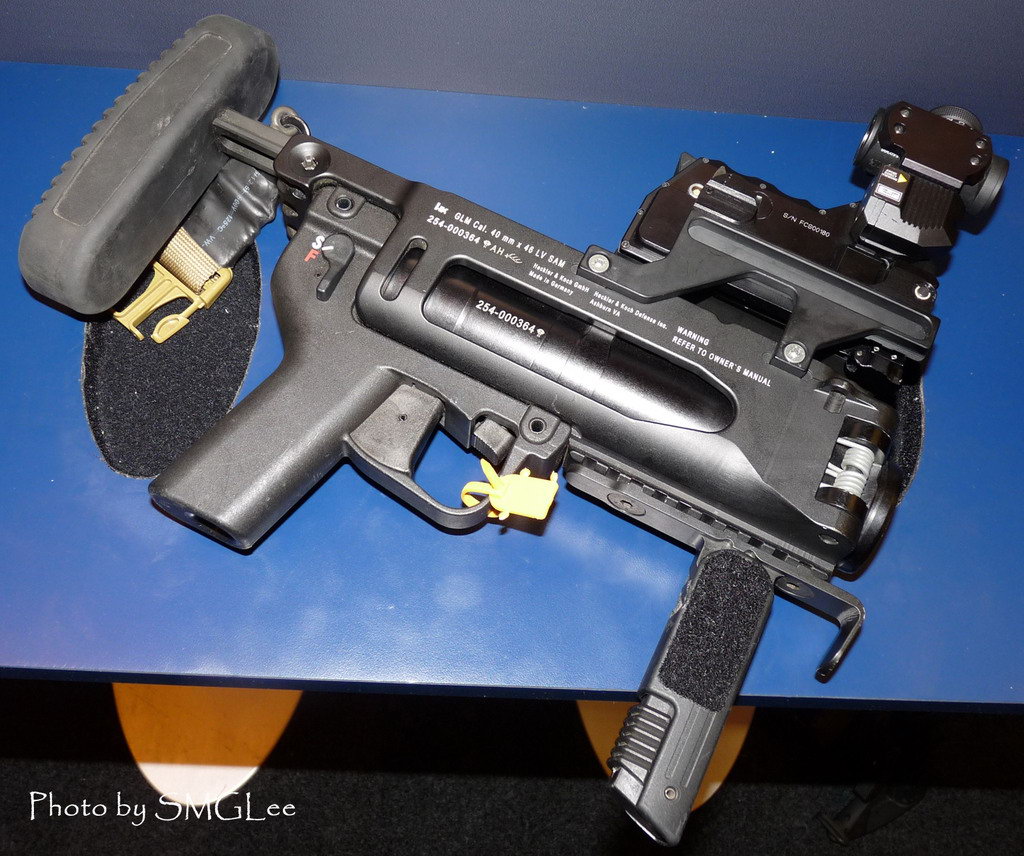

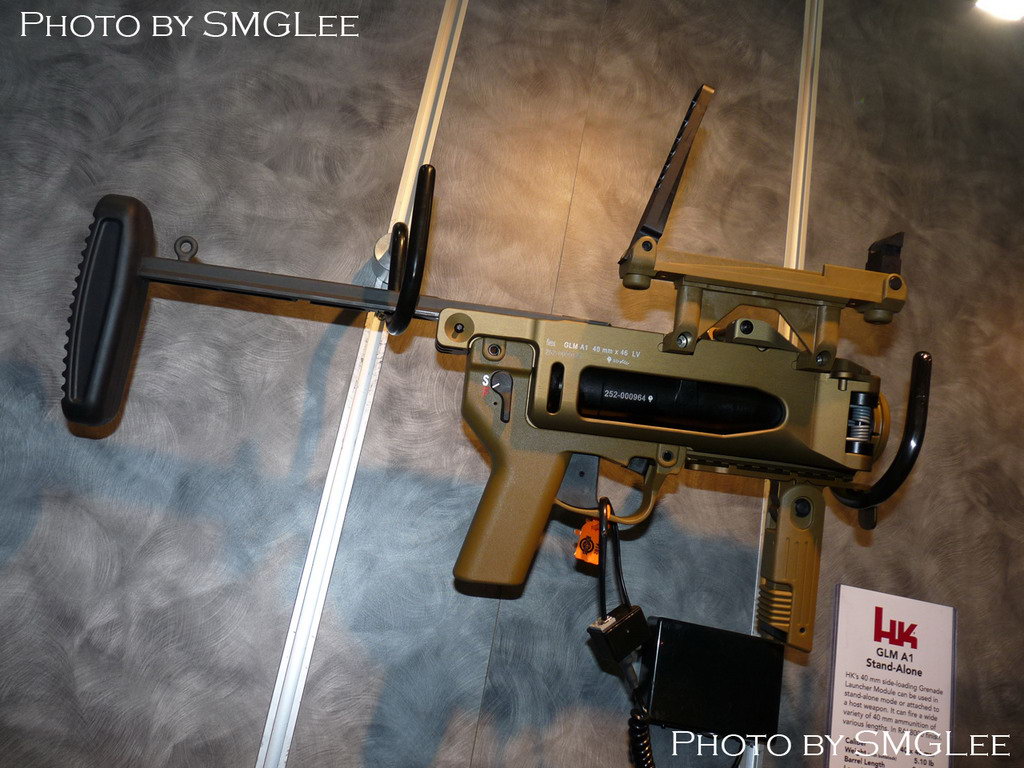

在SHOT SHOW 2012上展出的GLM A1

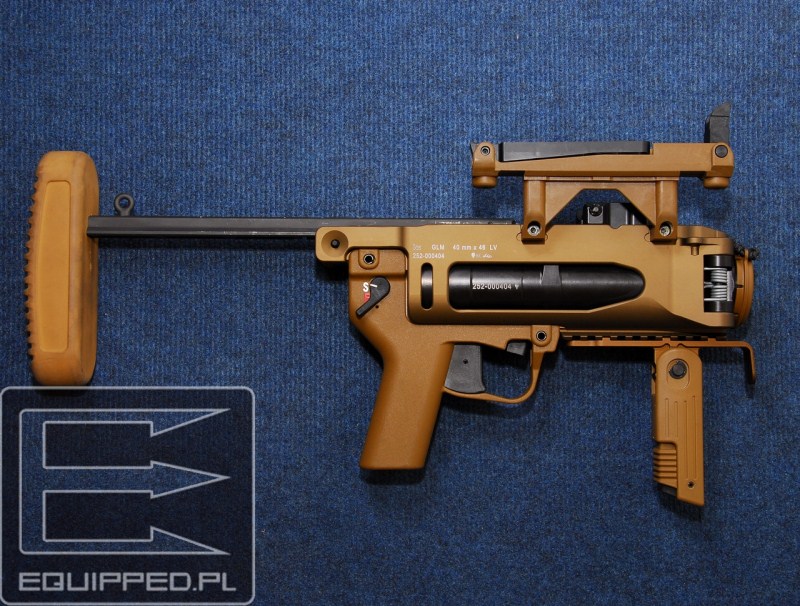

SHOT Show 2014上展出的沙黄色GLM A1

用于SA85A2的SA80 UGL榴弹发射器其实与AG36一样是固定在一个全新的护木，通过更换护木来安装榴弹发射器

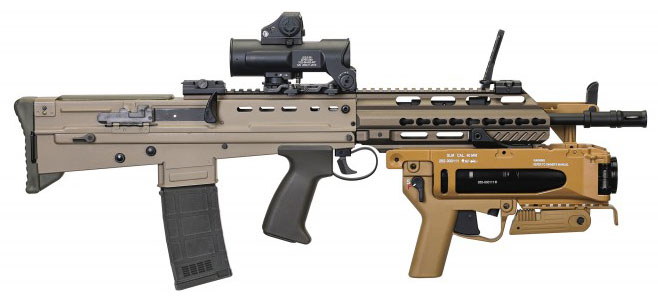

英军最新的SA80A3的榴弹发射器改用GLM A1型，因此后端是滑入护木底部的导轨凹槽内，但由于SA80的前部太短，不能在枪口位置提供榴弹发射器的前部支撑点，所以前端固定零件是一个向后延伸的L形长臂，通过销子固定到护木上对应的孔中

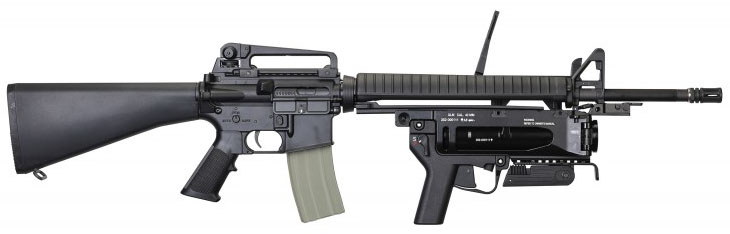

对于没皮卡汀尼轨护木的M16，HK专门准备了这种代替皮卡汀尼导轨的长条形安装座

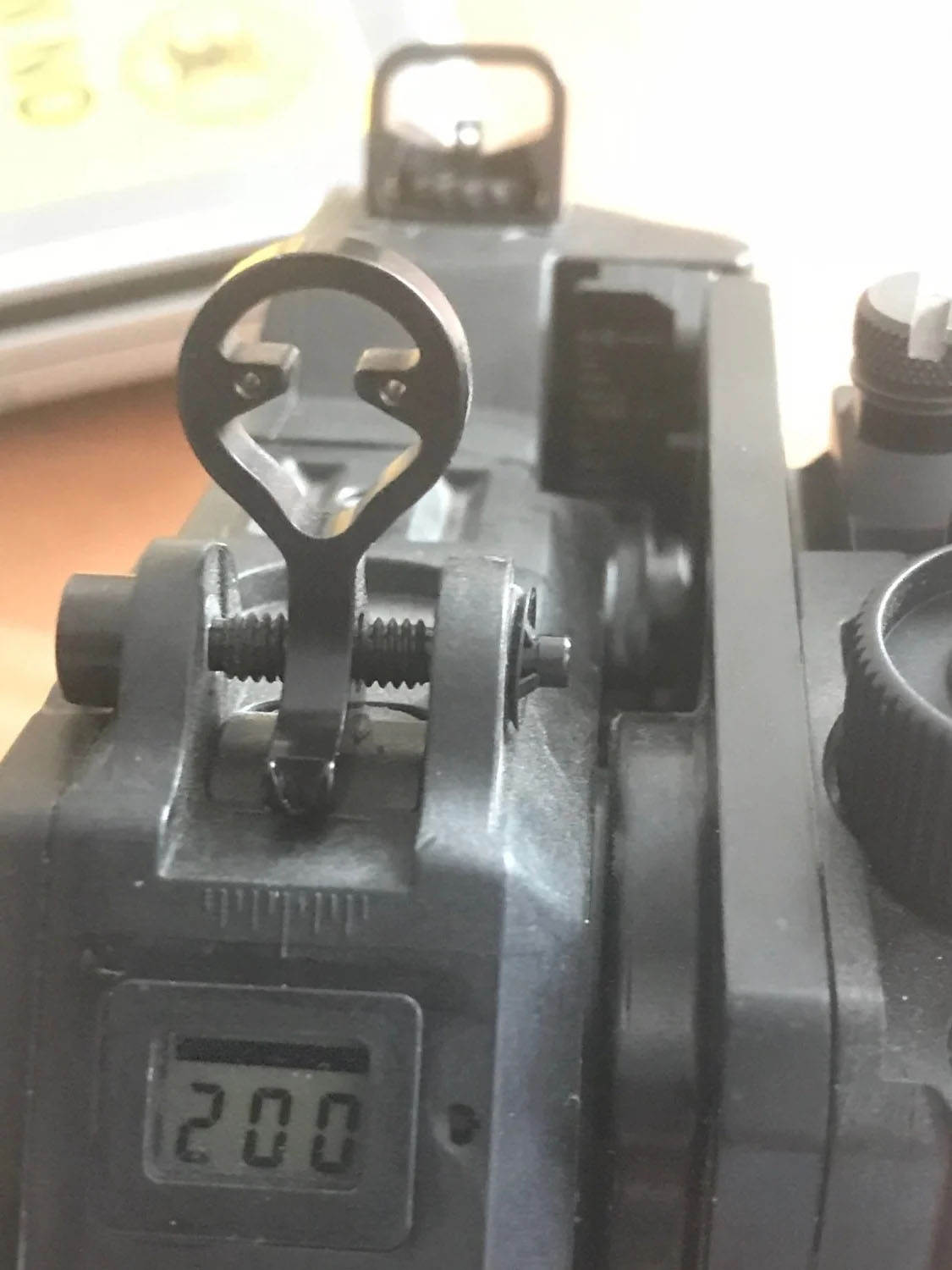

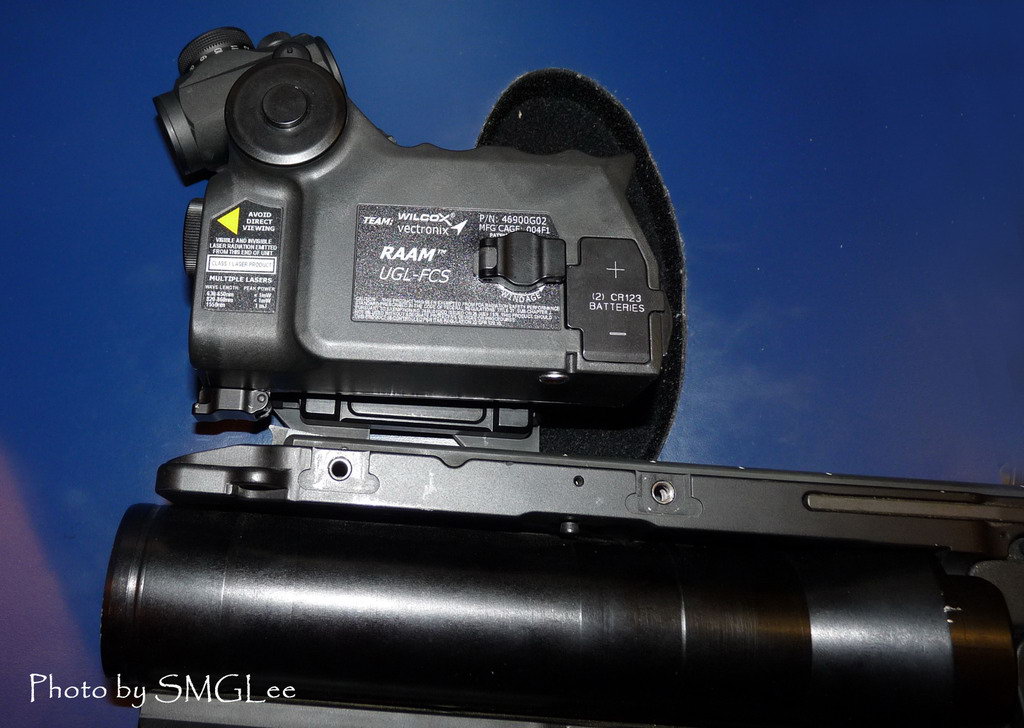

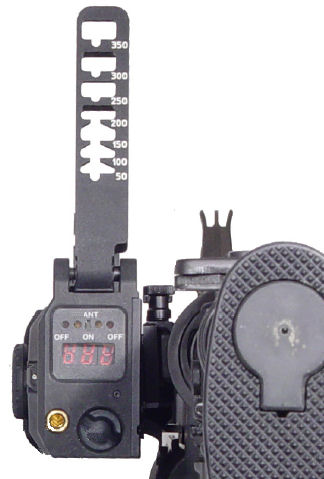

wilco公司生产的榴弹发射器火控系统

安装了Wilcox生产的火控系统的GLM

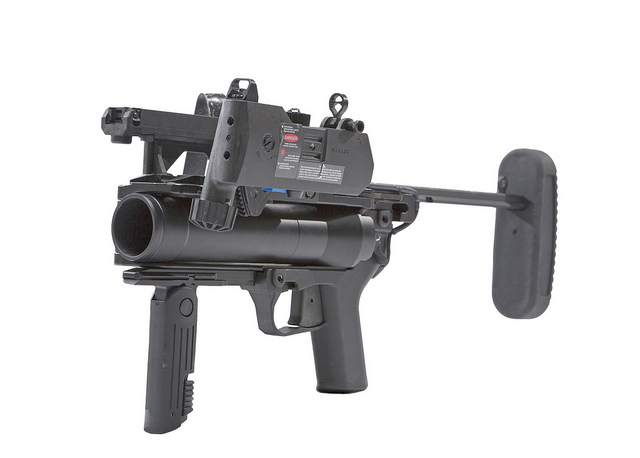

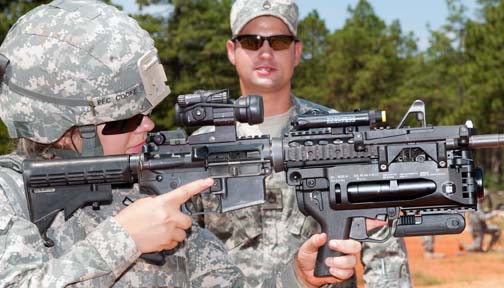

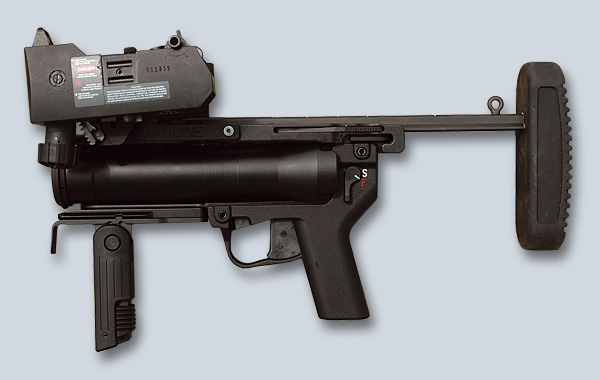

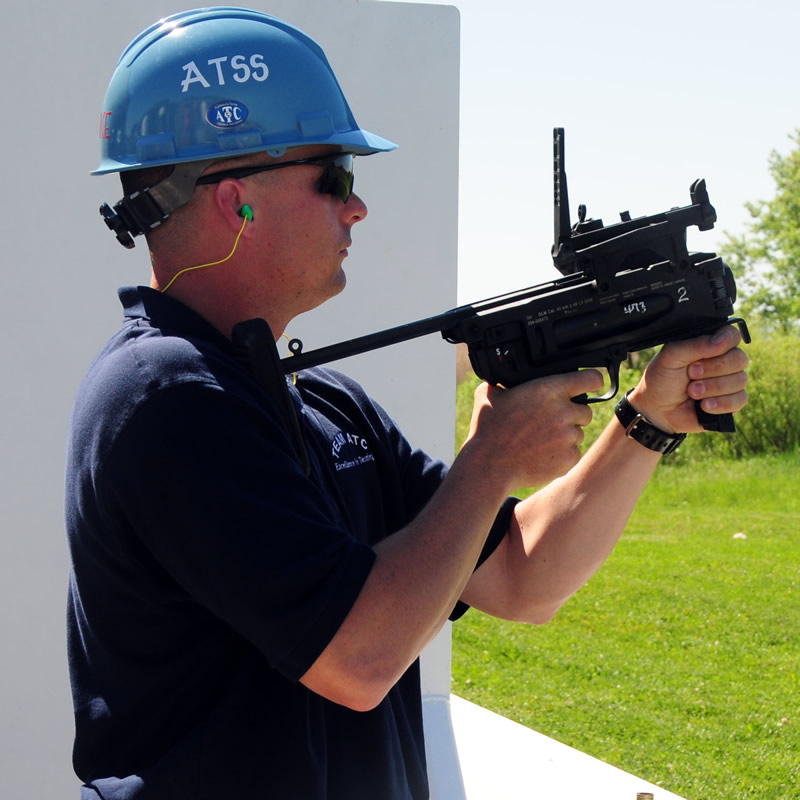

M320 GLM

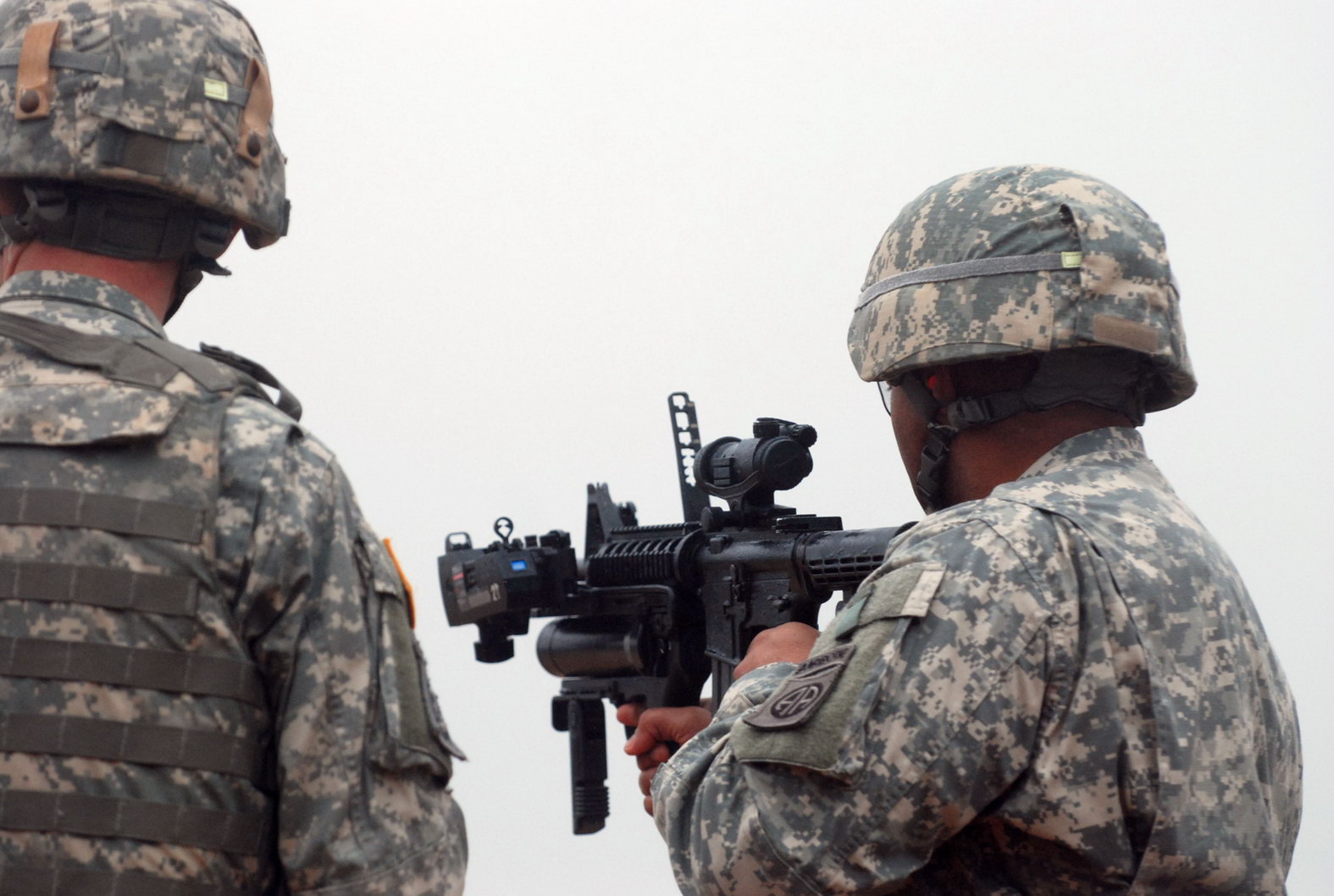

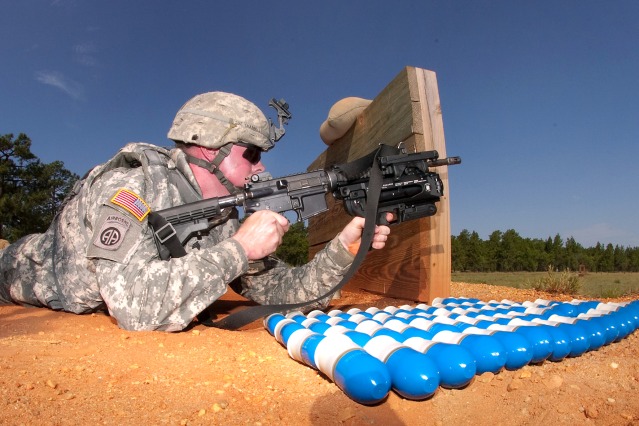

在2004年的时候，美国陆军打算采用一种新的增强型榴弹发射器（EGLM）以代替M203，在HK AG-C、迪玛科EAGLE及其他公司提供的产品中进行比较试验。HK AG-C在2005年5月入选，并命名为XM320。XM320继续改进，并在2006年下半年开始进行部队试验，最后正式定型为M320 GLM榴弹发射模块。最初的XM320 EGLM基本就是装在M16/M4上的AG-C，定型后的M320枪管长度由280mm缩短至215mm，并增加了一个折叠式前握把。M320 GLM在2008年开始量产，2009年开始装备部队。按计划，到2015年止向美国陆军交付71,600套M320。而自2017年起，美国海军陆战队也开始装备M320A1榴弹发射器。海军陆战队的计划是在2019年至2022年期间接收7,000套M320A1榴弹发射器。

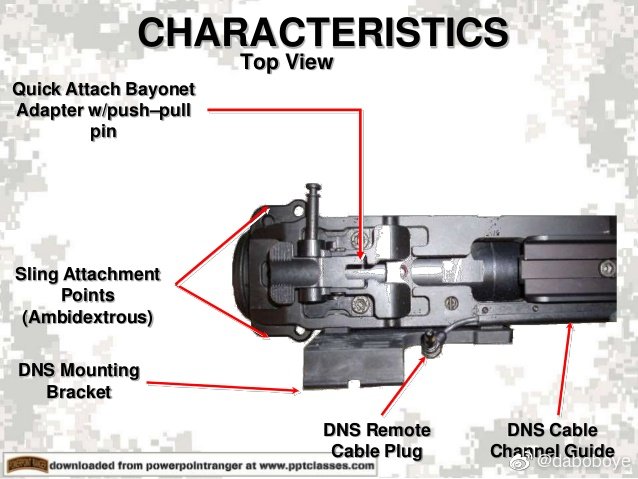

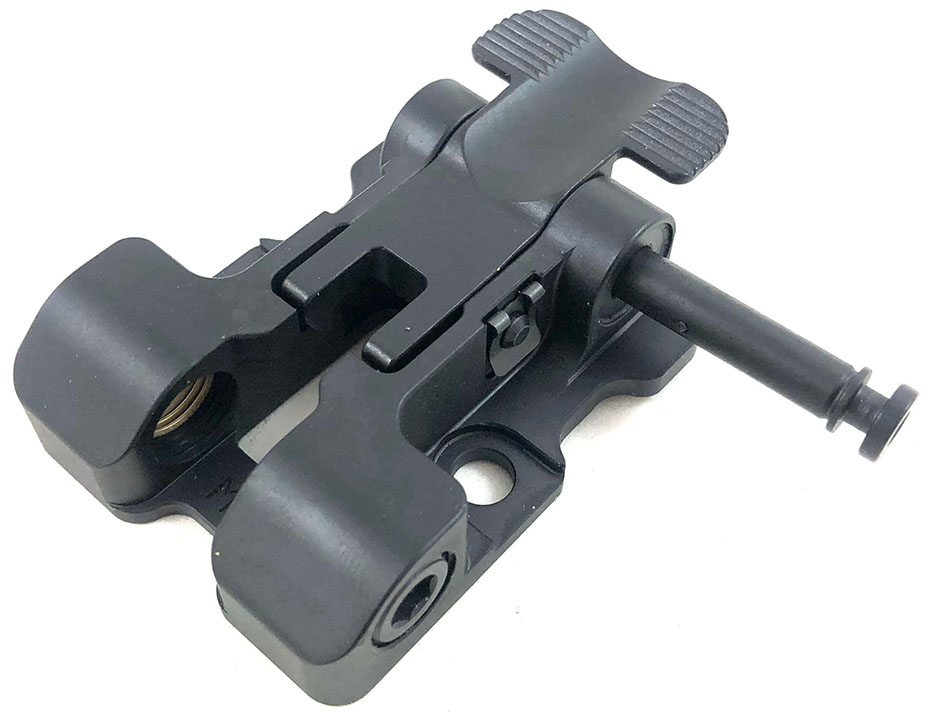

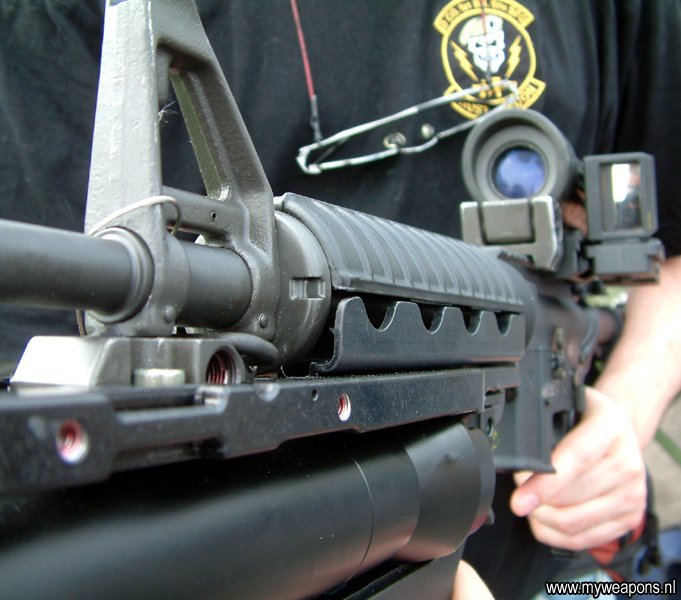

因为M16/M4的枪管上没有原本固定GLM的横销孔，因此设计了一个新的固定卡扣，通过M16/M4的刺刀座来固定。不过这个配件是可选，比如海军陆战队装备的M320A1如果要安装到M27上时，则不是使用刺刀座固定卡扣，而是使用与HK416相同的插销来固定。

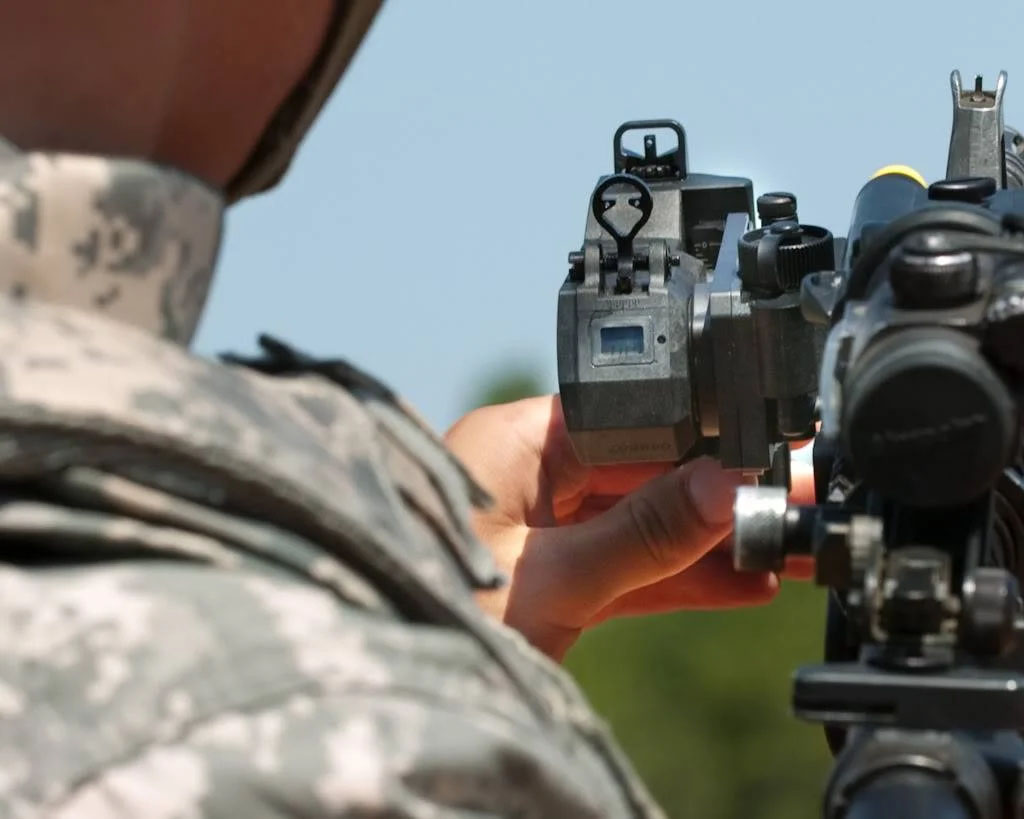

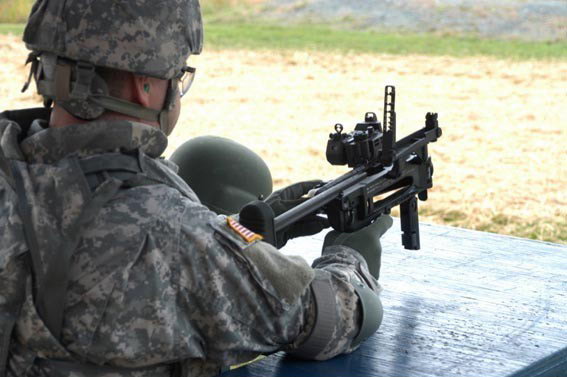

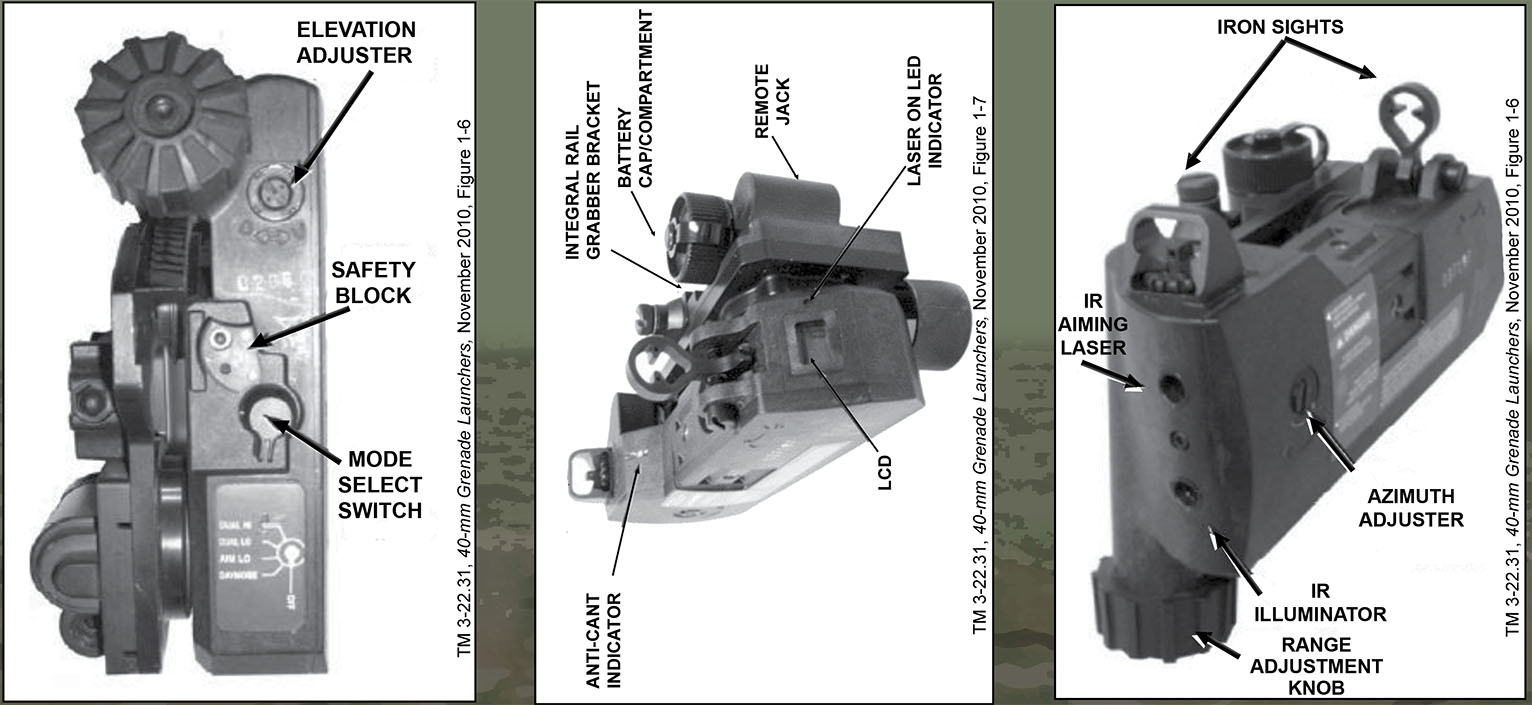

与原装备的M203相比，M320有许多优点，它既可以单独使用，也可以安装在M16/M4上使用，虽然M203其实也有独立使用的枪托配件，但实际上美军极少这样用，可能是因为M203的原始设计就没有考虑单独使用，所以后来增加的枪托及握把配件并不太好用。而M320的前身AG36一开始设计时就考虑到不同的使用方式，所以作为独立武器使用时，轻便、易于携带。它的立式表尺安装在左侧，因此竖起来后并不像M203的瞄具一样会妨碍步枪瞄具的使用，这个立式表尺也可以更换成PSQ-18激光瞄准具。而且侧面装弹的方式也使得M320的装填过程比M203要方便，还能清楚看到发射管内的情形。此外，虽然美军为M320配备的弹药与M203相同，包括高爆弹、烟雾弹和照明弹等，但实际上侧面装填的方式使得M320也可以使用更长、威力更大的榴弹，比如温压型战斗部的榴弹，这些太长的榴弹难在M203上装填。还可以发射雷神“派克”（Pike）精确制导微型导弹。

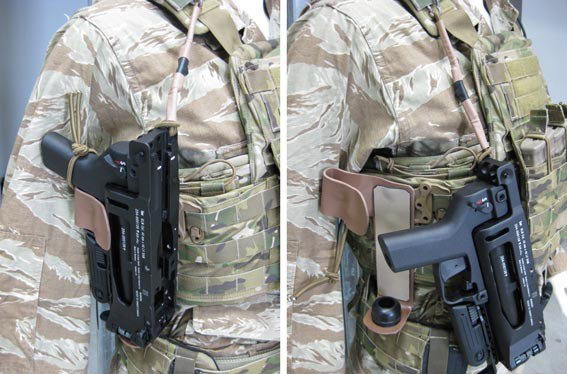

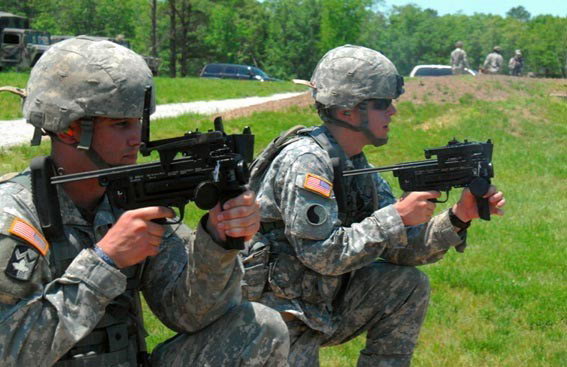

不过如果不是独立使用，而是挂在步枪下面时，M320反而显得比M203更笨重，有些士兵还抱怨M320的握把常常会夹到各种东西。也许因为这个原因，所以在美军士兵中，经常可以看到单独使用的M320。

最初的M320是没有前握把的，后来生产的型号增加了通过螺丝固定的可拆卸的折叠式前握把，最新的M320A1型是把前握把的安装面改为皮卡汀尼导轨，虽然标配的折叠式前握把仍然是通过螺丝按装，但也可以安装其他皮轨接口的配件。

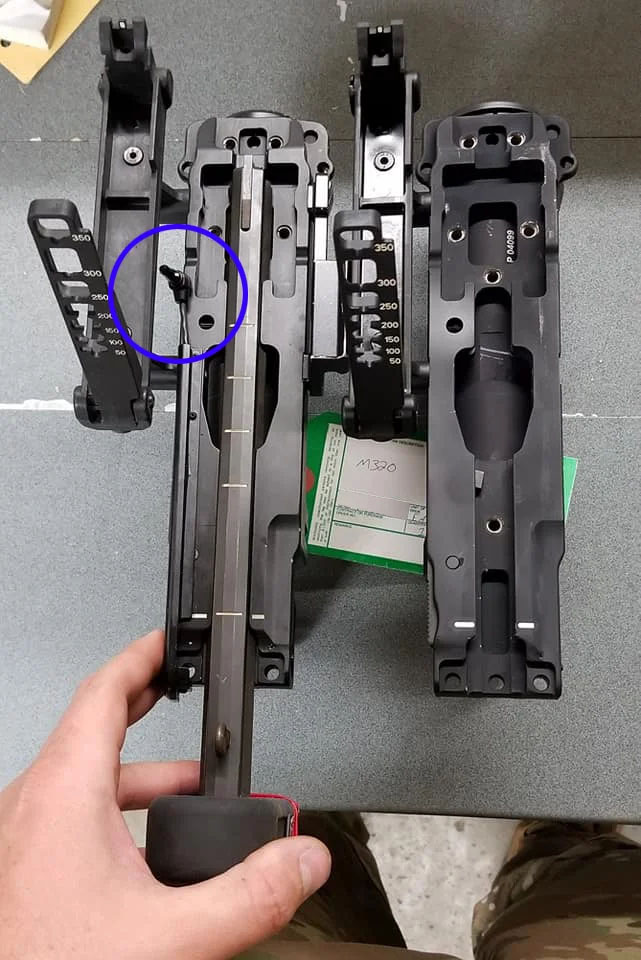

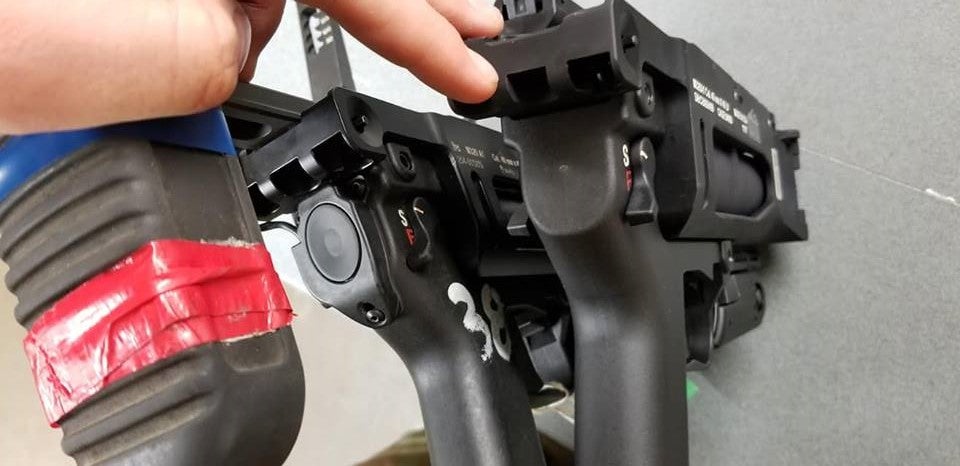

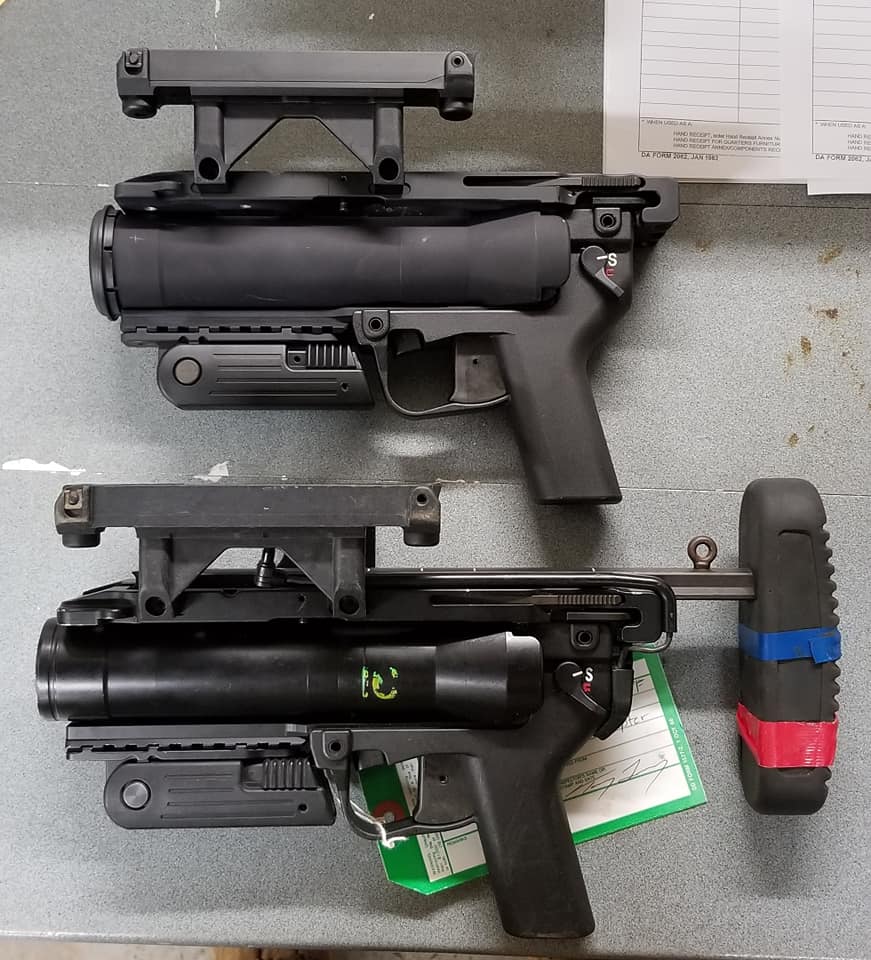

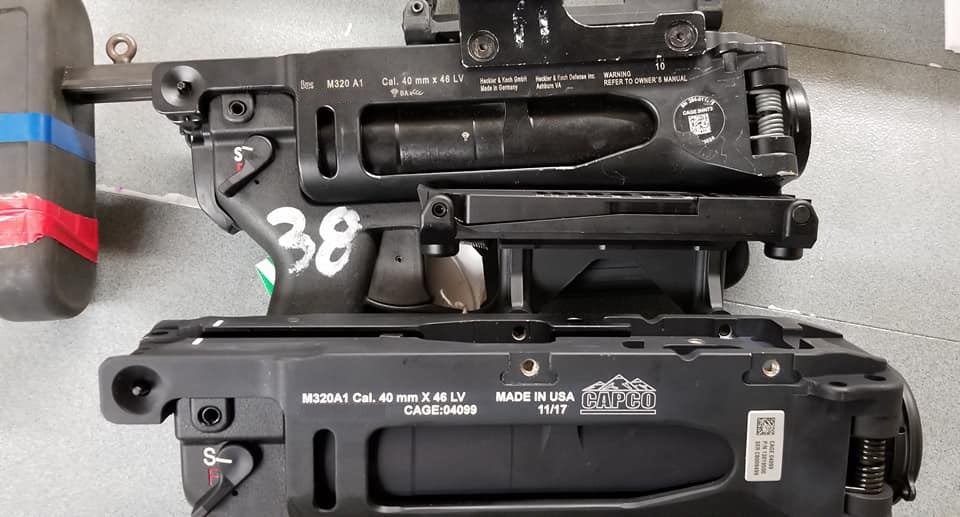

美军装备的M320系列有部分是HK生产，但也有部分是在美国Capco公司生产。美国Capco公司生产的M320A1其实是廉价版本，取消了安装PSQ-18激光瞄准具的插头，且不配独立枪托配件（虽然可以把HK的枪托装上去）。

下挂状态全长	下挂状态	284 mm (11.18")
独立使用全长	枪托展开	518 mm (19.69")
独立使用全长	枪托缩起	434 mm (14.37")
枪管长		215 mm (8.46")
空枪重	仅发射器	1.62 kg
	含瞄具	1.76 kg
	含瞄具和枪托	2.2 kg
全宽	下挂状态	75 mm (2.95")
全宽	独立使用	99 mm (3.9")
全高	下挂状态	161 mm (6.35")
全高	独立使用	330 mm (13")
