1962年，HK公司开始尝试设计手枪。公司把创始人之一的亚历克斯·塞德尔在毛瑟厂时设计的HSc手枪作了某些改动，便推出了HK4手枪，数字“4”是表示该枪有4种口径。负责改动HK4的工程师是蒂洛·黙勒（Tilo Möller） ，他也是MP5和G11的设计工程师。HK4从1968年开始生产，至1974年停产。

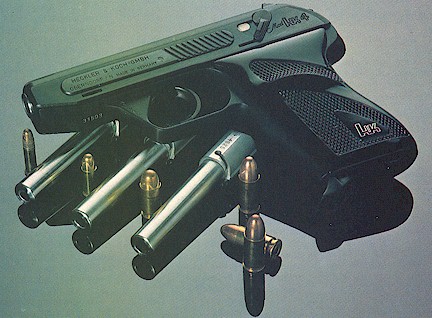

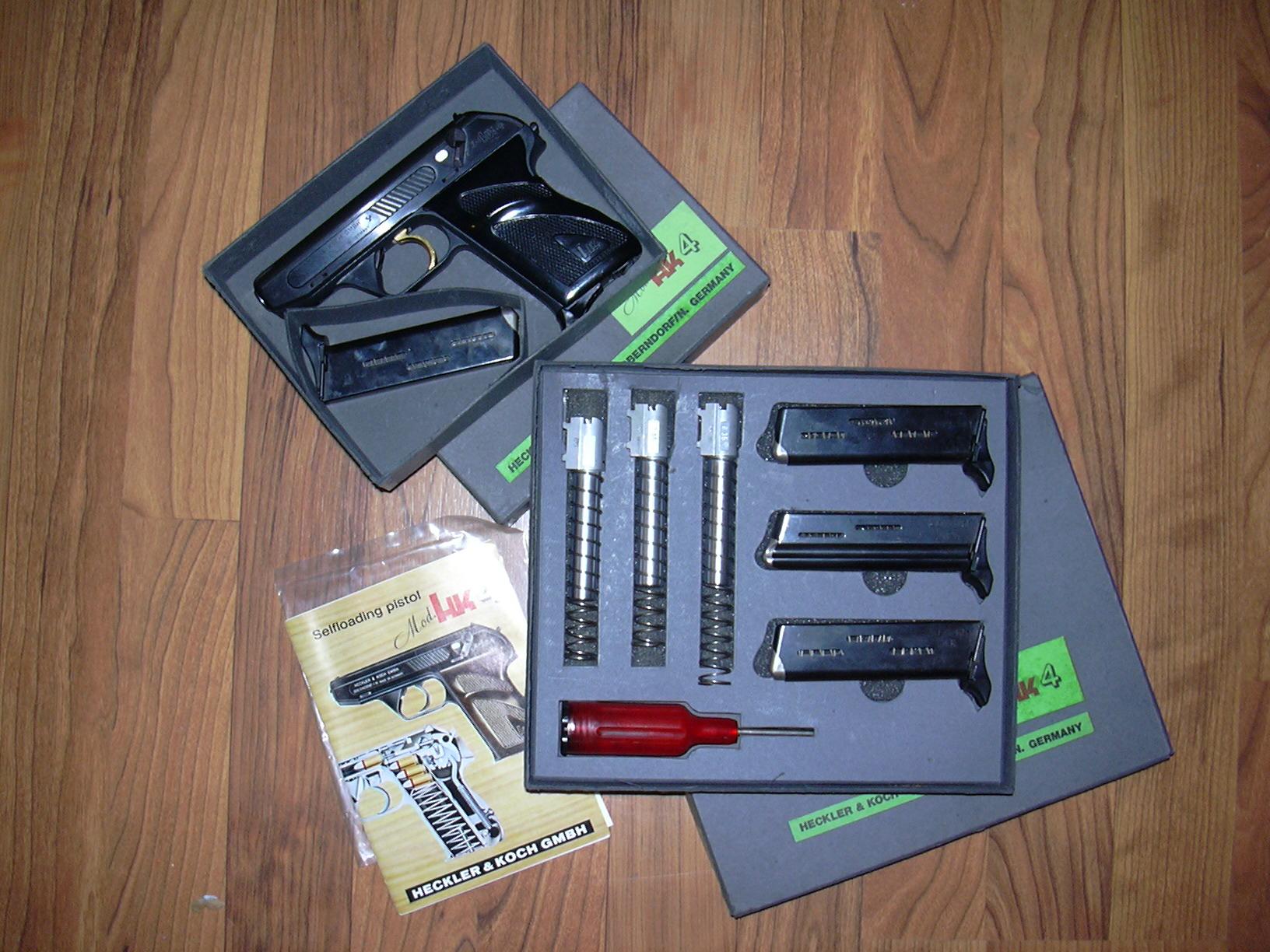

HK4手枪可以很容易地从发射中心发火枪弹改装为发射边缘发火枪弹；而且只需更换枪管、复进簧和弹匣后，就可转换发射.380 ACP、7.65mm ACP、6.35mm ACP或.22 LR。

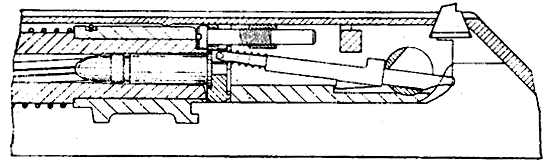

HK4的击发机构

该枪一般使用中心发火枪弹，当需要改用边缘发火的枪弹时，应调整套筒中弹底窝平面板以改变击针的轴向。为此，需取下枪管，用销子或铁钉撬起拉壳钩使之离开弹底窝平面，然后卸下弹底窝平面板，再将其翻转后重新装上。当发射0.22英寸LR边缘发火枪弹时，弹底窝平面板上有“R”标志的面朝前，击针从上边的孔伸出。当发射中心发火的枪弹时，弹底窝平面板上有“Z”标志的面朝前，击针则从下边的孔露出。

该枪自动方式为枪机自由后座。击发后，火药气体推弹壳向后，套筒随之后座，并压缩绕在枪管上的复进簧。在套筒后座的过程中，抽壳、抛壳、压倒击锤。套筒撞击塑料缓冲垫后即停止后座，随后又在复进簧力的作用下向前复进，推弹入膛。仅当套筒完全复进到位时，扣压扳机才能击发。

当套筒复进到位时，单发杆向上伸入套筒中相应的缺口内。套筒后座则压下单发杆，使其离开阻铁。套筒继续向后，又压倒击锤。随后，套筒复进。当击锤刚向前转动时就被阻铁挂住，成待发状态。松开扳机后，单发杆重新回到阻铁后方，于是可再次扣压扳机击发另一发枪弹。

保险机位于套筒左侧，将保险机柄向上推露出红点为“发射”状态，向下推露出白点为“保险”。由于枪在“保险”状态时，保险机可阻止击锤打击到击针，因此可以在击锤成待发时装定保险。

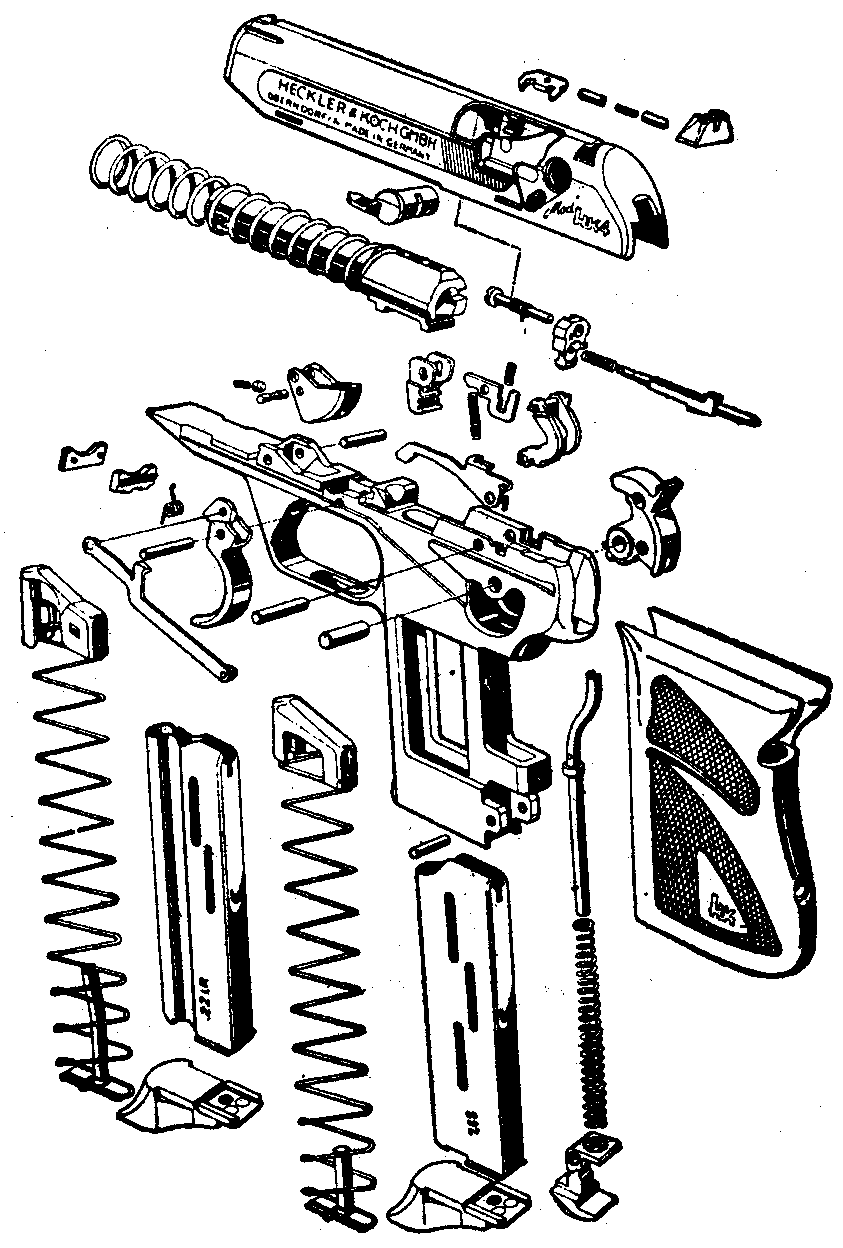

分解时，将保险机柄置于“保险”位置，取下弹匣。拉套筒向后，检查弹膛和进弹口是否确实无弹。向前推扳机护圈后方的枪管卡锁，套筒在复进簧力作用下向前，当套筒复进到距最前方位置约7毫米处时，抬起套筒后端取下。用弹匣底板的凸棱拉枪管向前，当拉壳钩离开拉壳钩槽后，即可自套筒中分解出枪管。

结合时应先将枪管穿入套筒前面的孔并向前推，同时压缩复进簧，直到枪管尾端面越过套筒中的弹底窝平面板和拉壳钩。再把套筒组件前端的两条凸棱对正套筒座上的两个缺口，将套筒置于套筒座上，然后向后拉到位。

.22口径型
