Beretta 92/96的技术特点 —

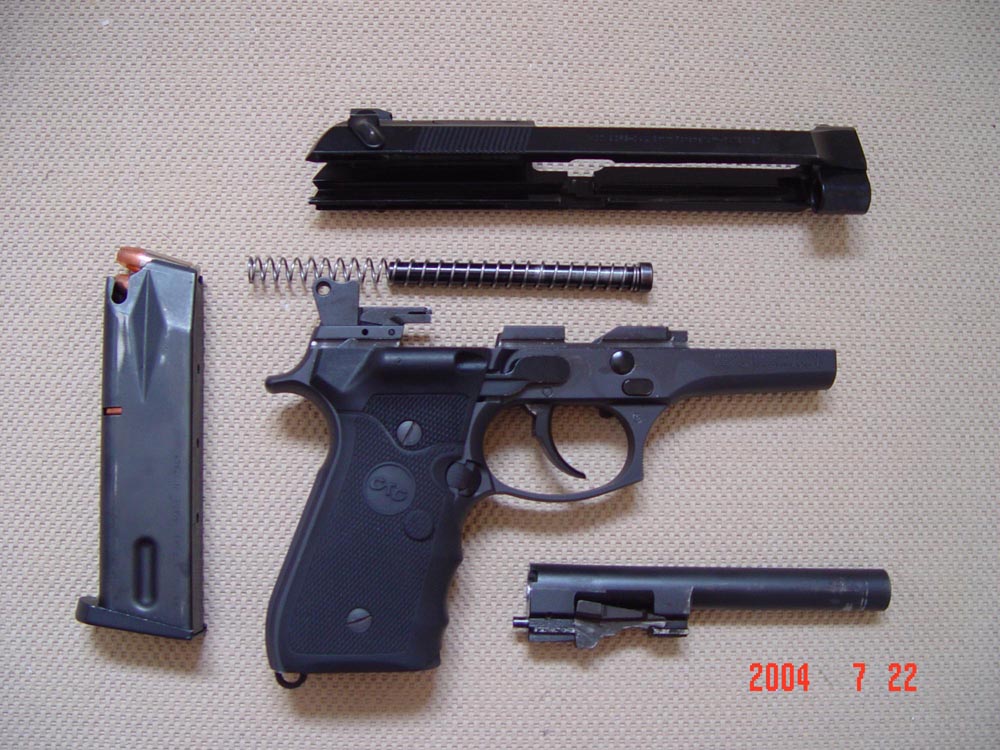

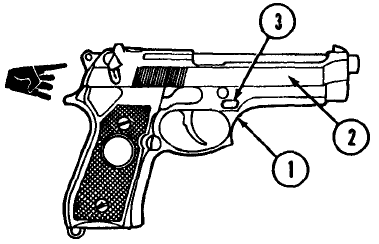

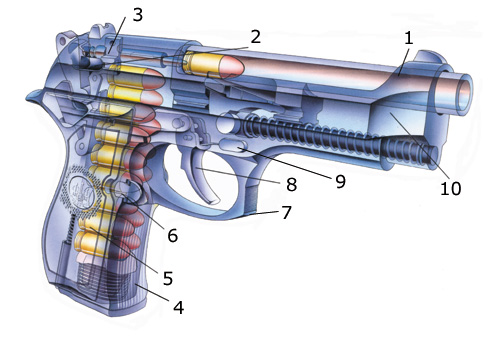

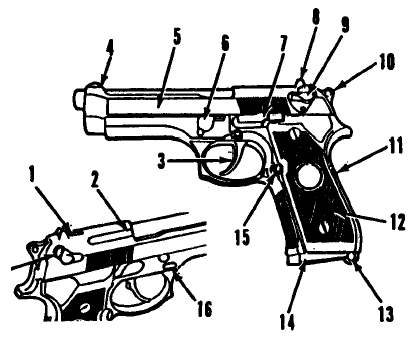

①枪管；②手动保险；③击针保险；④弹匣；⑤枪弹；⑥弹匣卡笋；⑦扳机护圈；⑧扳机；⑨分解柄的位移按钮；⑩套筒

以下正文内容节选自Beretta-L上的一篇《军械维护员学习课堂笔记》，这篇笔记是一位名叫Todd Louis Green的军械维护员在1998年10月5-9日期间参加了伯莱塔美国公司的“军械维护员培训课程”后所作的详细叙述，通过以下描述，对92/96系列手枪的特点会有更深的认识，不过要注意，有些信息伯莱塔美国公司的官方说词，带有宣传色彩，大家要批判地看

。文中的“92系列”概括了所有标准型、Brigadier系列和Centurion系列的FS型、G型和D型，并包括了9mm口径（92系列）和.40 S&W口径（96系列）的型号在内，也包括了军用型的M9。注意：①正文中的“我”是其作者本人，蓝色注解中的“我”才是我D boy本人；②原文没有配图，图片及说明文字是另外配的，取自官方网站及Cybershooter。

培训班的第一个活动就是的参观伯莱塔美国公司的厂房。伯莱塔公司在一件成品武器的生产过程中，所有部件都是采用锻造和机器加工的方式，而现在还有很多枪械制造商采用铸造或冲压的工艺，这些工艺的生产成本低，但产品结构强度很不理想。

锻造法的另一个优点是可以保证精密加工的精确度，伯莱塔公司能把他们生产的所有零件的制造公差控制在1微米的精确范围内（相当人的头发的1/3尺寸），伯莱塔美国公司一共用了超过6,000个测量器具来保证产品的质量，每个测量器具平均费用超过11,000美元，这是为了在所有枪支零部件中检验出每一个不合格品。

枪管和套筒由优质钢材制成，通过热处理并严格地控制它们的制造公差使之经久耐用。枪管是用高硬度的铬钢冷锻而成，进行了防腐蚀处理以增加使用寿命，并烤蓝。

套筒进行了表面磷化处理，然后喷涂上环氧树脂和特富龙涂层，再烘焙半个小时，完成后套筒呈现深黑色，经过这样的处理能极大地提高抗腐蚀能力并减少部件移动时产生的摩擦。

底把的底把由7075-T6铝制成，并在硫酸浴室进行了阳极化处理，使其硬度和耐久性与钢接近，阳极化处理后的铝几乎能抵抗各种腐蚀。所有的9mm口径92系列手枪（FS，G，D，Brigadier等等）都使用相同的底把，所有的.40S&W口径的96系列手枪也采用同一种的底把，所以伯莱塔公司为每种口径的手枪只生产一种形式的底把。

在伯莱塔手枪中大部分的部件都是用进行了Bruniton-treated〖译注：这是伯莱塔对其手枪表面处理的一种工艺的叫法，处理后会是磨沙质黑色表面的效果〗处理的钢材和经过阳极化处理的铝制成，唯一的例外是握把的紧固螺丝，它只作了烤蓝，所以枪管和握把紧固螺丝是伯莱塔手枪上最容易锈蚀的两个部分。

每一支伯莱塔手枪在最后一道生产工序中都会被放置在一台专门的机器上把它的套筒在2分钟内往复运动350次，这不只是为了保证运作正常，也是为了检查装配后的部件之间是否配合紧密，但这个工作不会由人来做，这是由于枪的制造公差极小，因此一把全新的手枪如果让人来进行这样的循环套筒动作会十分累人，而且费时失事。

质管员会检查每一支枪的装配情况，接着，这支枪会被送到一个专门房间里发射55,000-65,000 psi的高压弹，然后进行磁力探伤，检查有没有结构破损、细微裂纹或其他的缺陷，伯莱塔公司是唯一一家会对每一支枪都进行这个项目的测试的厂商。

每支枪会紧紧固定在一个台架上，发射3-5发弹，并检验精确度。而军用型的M9的要求是在50米距离上发射一组10发弹，散布标准小于8英寸，执法机构和商业型的手枪则是在25码距离上发射10发弹，也有一些执法部门会要求进行特别的测试。另外，执法用枪和商业用枪都会用黑山公司〖Black Hills〗的Red Box弹药（新产品，不能重装）进行测试，因此，所有的92系列和Cougar系列手枪都会在经过13-15次发射后才离开工厂。

最后一个步骤是包装并运往批发商或代理商手上，一名质管员会作最后的检查，他会检查每个零件以确保枪没有肉眼可见的磨损或其他表面损伤。

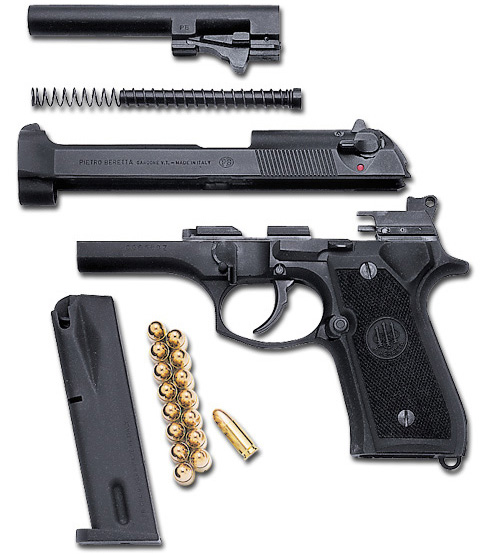

我们花费了相当多的时间来讨论92系列手枪的设计细节。这些细节的大部分是针对较早型号（一直追溯到951型）手枪的修改，尤其是作为军用枪这一角色的改进。例如，方形有刻细槽的板机护圈是为了方便用带消声器的M9摸哨时，从障碍物上开火时能有效地控枪而专门改造的；而且，握把前缘和后缘的也是刻细槽而非滚花，因为滚花虽然漂亮，但比较难在肮脏的环境中保存干净。甚至板机簧也是特制的：它的前后两端都有结，因此如果它在实战使用中发生了断裂，你只要把它取出，反过来放回去，就可继续使用，而且工作起来就像原装的后备弹簧一样。

伯莱塔枪管的膛口弧形（线膛和枪管前端面之间扩大的腔体）比其他大多数工厂武器上的膛口弧形都要挖得深。膛口弧形的作用是为了保护阳线和阴线，如果它们损坏会严重降低精度。伯莱塔手枪的膛口弧形被深挖就是为了更好地保护枪口防止因为跌落或其他外物损坏枪口。

关于92系列手枪最大的误解就是它们的顶部开口的设计，一般认为是为了减轻套筒的重量（比不开口的轻），或是为了减少卡壳的机会。其实顶部开口的设计主要是为了提供一个180度的抛壳口，这是一个4英寸长1英寸宽的全开式的抛壳口，与之相比，其他厂商手枪上的抛壳口比92系列手枪上的小得多，为什么美国军队在测试中M9平均发射21,000发弹才出现一个故障？这显而易见。180度抛壳口的另一个好处是，惯用右手的射手可以方便地枪向自己内侧倾拉套管来排除卡弹故障（就是右手把枪向左倾侧的同时，左手拉开套筒，弹壳能掉出来）；其他枪如果也用这种方法，弹壳就会掉进枪膛里，导致更严重的枪膛阻塞。（其它的枪由于抛壳口在右边，所以如果枪向左倾就会弹壳就会由于重力重新掉到枪膛内，正确的做法应该是在身体侧面，抛壳侧朝下拉套管，让弹壳能掉出来，但这样就不如伯莱塔手枪方便。）

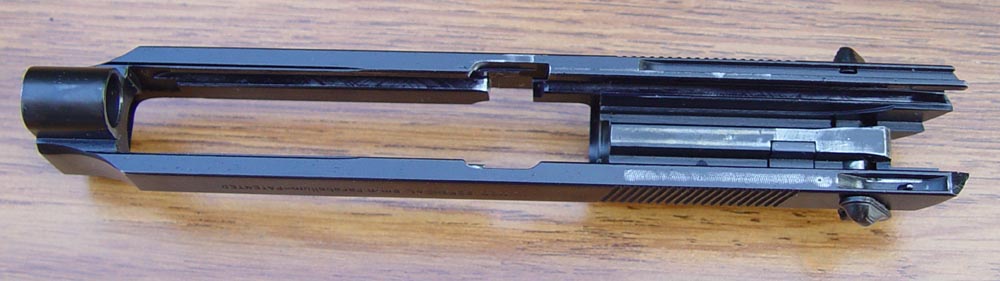

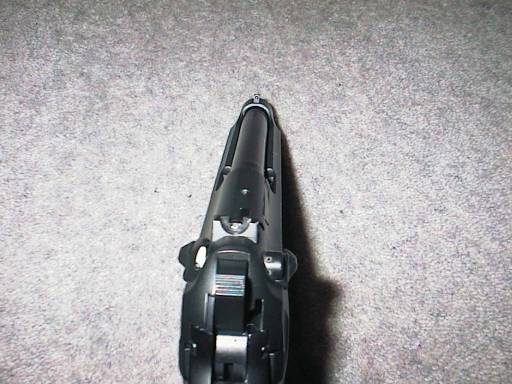

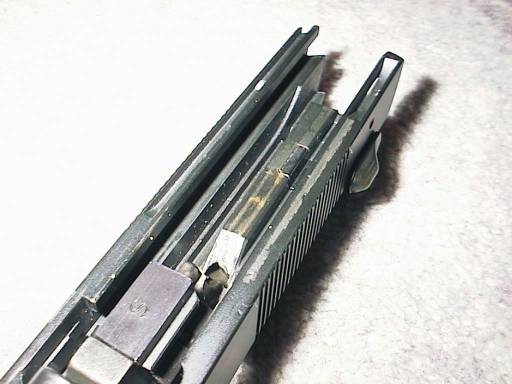

郑三炮的92FS的套筒，大多数伯莱塔手枪的都采用这种开顶式套筒

第二个理由是在180度抛壳口后面可以进行伯莱塔方面称之为“紧急战术装填”的动作。换句话说，就是可以非常容易地将一发子弹从套筒后面装入92系列手枪的弹膛内。大部分的枪械制造商都建议不要直接向弹膛内装入子弹，因为可能会损坏拉壳钩，而92系列手枪在设计中就已经考虑到这样的能力：你可以直接向弹膛内装弹但不会损坏你拉壳钩。由此可知，这种能力表示你很容易地保持枪的“全满”状态（弹匣全满且膛内有弹）；只要向弹膛内装入一发子弹，套筒闭锁，再把弹匣插入握把内就可以了。

9mm的伯莱塔手枪上的抛壳挺有一个很小斜面用于使弹壳抛向枪的右边，由于.40 S&W弹的弹壳直径比较大，在96系列手枪中没有了这个斜面的设计，所以偶尔会有空弹壳会向后抛出。

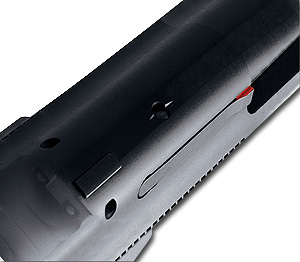

拉壳钩兼具膛内有弹指示功能，在白天能看到红色的标记，夜晚能够通过触摸感觉。

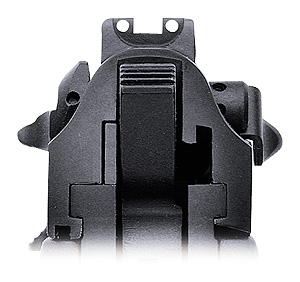

扳机拉杆与击针保险相连，扳机拉杆上开有一个专门的凹槽，在击发过程中击针保险的下部会夹在这个凹槽内。在套筒的往复运动期间击针保险会始终锁上，因此，枪不能在没有进入击发过程时发射。第二个特征是套筒后方下有一个斜切面，这个斜面使枪在没有进入击发状态时击锤无法触碰到击针；即使枪处于半击发状态，当击锤落下时也不会接触到击针尾，因此击针体也不会前移。

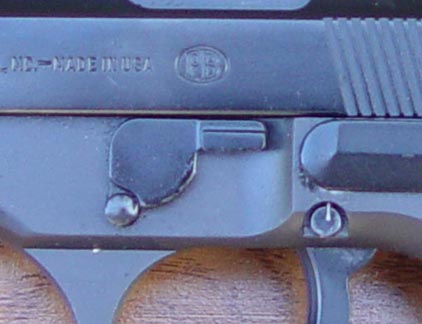

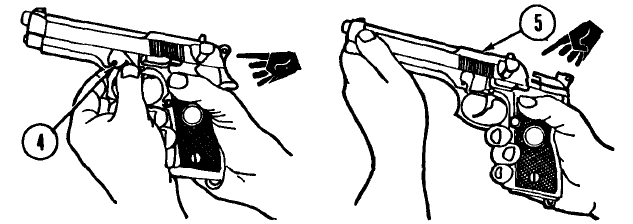

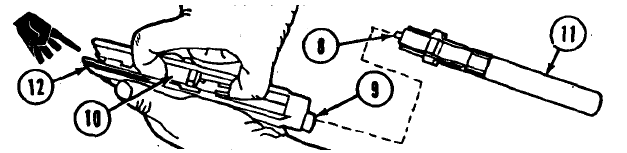

关于伯莱塔手枪上的分解柄所引起的最多讨论是设想成龙〖译注：成龙在两部电影里玩过这一招，李连杰在一部电影里玩过。〗的瞬间拆卸手枪的手法，这个都市神话告诉我们，一个经过适当训练的人是可以在一个快速连贯的动作中从枪上卸去枪管和套筒。不过现在伯莱塔公司设计了埋藏了位移按钮的分解柄，需要尖细的物体（如手指甲或弹壳边缘）和更大的力量把分解柄推进去。可是，原来的标准分解柄的设计初衷是为了让士兵在野外（有时他们会戴着厚厚的手套）也能方便快捷地对手枪进行简单的野外分解、清除污泥等等。

郑三炮提到，根据监狱里拍摄的录像显示，罪犯在监狱里面曾经互相传授这种技术。是从底下往上抠，跟电影里面的不一样。但是电影的动作看起来好看。Beretta 的改进是根据这种情况，而不是电影。不过实际上这种技巧并不实用，在同样近的距离下，用夺枪术更快捷，而且新的分解销都缩小了，成龙、李连杰也白搭。

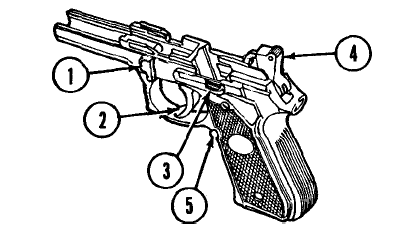

在标准M9或“FS”型手枪上的待击解脱/保险操作杆有三个作用。首先，它可以解脱击锤，当拔枪后第一发的射击必需长行程地扣压扳机；第二，当它处于保险状态时，会断开扳机与击锤/阻铁的连接，在保险状态下击锤无法回转；第三，把击针尾部顶开，即使击锤意外落下也没法推动击针前驱从而打击膛内的枪弹底火。

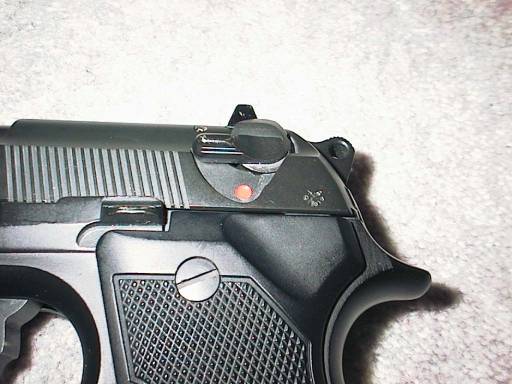

当手动保险柄向下压时不仅隔断板机，而且解脱击锤和板机的待发状态。保险柄向上时手枪处于待发状态，并露出一个红色的圆点标记。

伯莱塔与目前流行的手枪相反，不是采用枪管偏移式闭锁，而是采用枪管短后坐式工作原理。枪管只移动一小段距离，因而枪会更准确。枪弹击发后，枪管和套筒先共同后坐一小段距离，然后闭锁卡铁在开锁杆的作用下向下摆动，使枪管和套筒分离而实现开锁，然后枪管停止后坐，套筒继续后坐并完成抽壳、抛壳、压倒击锤等一系列动作。

伯莱塔的套筒挡板被设置在底把上复进簧导杆的后面，当套筒后坐时，套筒前端的后缘正好顶住底把内的挡板。这有两个好处。第一，低置的套筒挡板能将射击产生的后坐力直接引导到手上，减轻枪口上扬的倾向（握把不能握得较高的手枪枪口上扬比较强烈）。第二，宽厚的套筒挡板可以更好地化解后坐力，将对铝合金底把的磨损减到最小。其他铝合金底把的手枪没有这种特别设计的套筒挡板，其使用寿命就大大缩短。（例如，伯莱塔的底把寿命可到三万五千发至十万发弹，而SIG-Sauer的底把也采用相同等级的铝材，寿命只有1万发左右）。

伯莱塔手枪上的击针孔出口有段小喇叭口〖译注：即击针孔的出口扩口，可防止被堵塞〗，这减少了因为损坏或者有凹陷的弹壳而不能正确定位导致卡壳。即使底火安装得不好而凸出了弹壳底面时，它也能使装填位置正确。伯莱塔的弹底窝经过抛光，使装填动作更可靠。在我们的班里的学生当中有一个是州警的枪械痕迹检验员，他说由于这道抛光工序，要确认弹壳是由哪支伯莱塔手枪发射过的会变得非常困难, 因为弹壳上弹底窝留下的的痕迹都差不多。

甚至伯莱塔的弹匣的设计和生产都注重可靠性，为了提高刚度和可靠性，每个弹匣都是用激光焊接（比电焊要好），此外，每个弹匣都通过振动清洁器把粗糙部位都经过磨光，以保证100%可靠性。

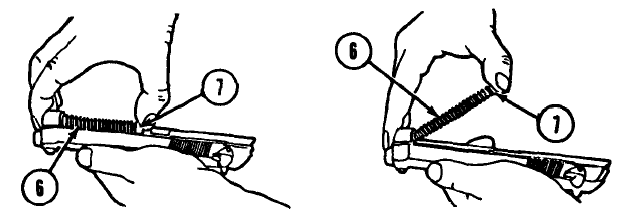

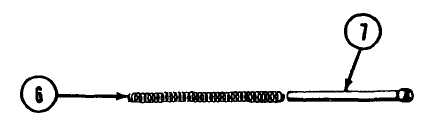

伯莱塔公司建议用户采用以下步骤来清洁手枪，注意，这个程序是为大型的手枪经销商而写的，他们经常要在很短时间内清洁一打甚至上百把手枪，因此，这种方法不完全适用于手枪的个人持有人。

你需要两个桶，一把压缩气枪（或压缩气瓶）和滑润剂（很明显伯莱塔公司在推荐他们自己出品的Olio Beretta；而我则发现Militec的效果更佳）。

每个桶都装满了煤油（也可以用矿物油代替，而且实际上在伯莱塔美国的工厂也是用矿物油的），经过简单分解后的手枪零件放在第一个桶中，让它们泡上一阵子。然后从桶内拿出这些零件，让煤油或矿物油滴回第一个桶内。

接着，把零件放在第二个桶内，蘸几下桶内的煤油/矿物油，把它们冲洗几下。再把零件从第二个桶中拿出来，并用毛刷擦洗零件，用枪刷贯穿枪管两三次，然后用枪布擦拭；如果枪膛不干净，使用标准的枪膛清洁工具（我喜欢射手的选择）再清洁一遍。再用压缩空气吹走枪表面剩下的煤油/矿物油，必须确保击针室和其他隐蔽角落和缝隙是干净的。

最后，给手枪上润滑油。伯莱塔公司建议给分解旋柄、空仓挂机柄、保险杆和拉壳钩等接合处（为了使润滑油适当地渗透到适当部位，需要把拉壳钩向外面拨动几次）。你必须在闭锁卡铁两端（与枪管底部的引导面配合的位置）和开锁顶杆处各滴一滴。套筒导轨上也要各滴一、两滴润滑油，以确保手枪的循环运动正常。绝对不要把任何油滴到击锤的上下方，这会导致油流到弹匣内，从而渗透底火导致你的弹药不能击发。

个人而言，我总喜欢在扳机拉杆上滴一滴油，就滴在与扳机安装在底把的连接点位置上，因为我发现这也是一个磨损严重的部位，润滑这个位置可以使扳机扣力稍为平滑一点。我也总是在套筒的底边和底把顶边加一点点Militec，但记住用油要尽量少，因为润滑油也会吸付砂砾，由此产生的研磨损坏即使有润滑剂也保护不了。最后我还会用一块Sentry Solutions的Marine Tuf-Cloth〖译注：一种擦枪布的品牌〗蘸上润滑油擦拭了底把、套筒和枪管（尤其是枪管！）以补充这些部件的耐腐蚀能力。

伯莱塔公司提出的另一项要点就是使用枪刷，不要用擦枪布。要知道擦枪布会彻底地把枪上的油擦干净，使它干得象啃过的骨头那样。如果你不能正确地给枪上油，会使你的枪加速磨损，更会导致出现功能上的问题（完全擦干枪上的油脂会使枪的部件不能灵活运作，以至于不能扣动扳机）。

伯莱塔官方反对使用Breakfree或者超声波清洗机，不要使用Hoppes或其他的枪膛清洗剂清洁枪膛以外的部件，这会形成油泥，使枪不能正常运作（俄亥俄州的州警就犯了这样的错误，他们的伯莱塔手枪经常卡壳；伯莱塔公司的销售人员最后找出问题所在，原来他们维护枪支的方法是把整支枪都浸进Hoppes里，然后晾干）。不要使用WD40〖一种防锈润滑剂〗。

清洁弹匣仓内部的时候要小心。扳机簧（当你取下右边的握把片时就会看到这根弹簧）很容易碰歪，使手枪出现故障。如果你必须完全清洁这个位置，要完全取下两侧的握把片并且动作要轻，不要碰触任何弹簧。

使用92系列最常用的塑料握把侧片时要始终记住，在上握把片的螺丝时你必须使用螺丝垫圈。如果忘记了装螺丝垫圈，螺丝就会直捅到弹匣仓内，会妨碍弹匣的插入和抽出的动作。当使用伯莱塔公司提供的木制握把或Farrar公司生产的橡胶把手时，就不要用螺丝垫圈了，伯莱塔公司不允许在他们的手枪上使用任何其他的握把。

最后，伯莱塔公司的维护作业中建议你每个月重装一次里面的弹药，如果你习惯在弹匣内始终装着弹药的话，这会确保运你弹匣内的弹药位置正确，此外也让它们或多或少地运动一下。由于弹药内的结构，前5发弹容易磨损（不幸的是，这样的设计特点是为了使弹匣运作更可靠）。弹壳长期被弹匣内的凹槽磨擦会被划出粗痕（降低装填可靠性）；在极端的情况下，弹匣会把弹壳表面锯开，把子弹切成两半，卡在弹匣里而不能使用〖译注：这也太悬乎了吧！〗。

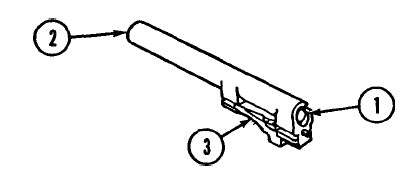

枪管下方的锥形零件就是闭锁卡铁，伯莱塔美国公司在1990年代中期重新设计了92系列的闭锁卡铁，通过改变材料和零件结构来提高其使用寿命。

这有多重要？陆军的试验表明M9的闭锁卡铁在发射了17,000～22,000发NATO规格弹（+p，或者+p+）弹后才需要更换一次。Ted Nugent用他自己的伯莱塔92发射了100,000发，只换过一次闭锁卡铁。许多SWAT分队在发射超过65,000发弹时才给他们的伯莱塔手枪更换一次闭锁卡铁。事实上有两种类型的闭锁卡铁，一种是旧的直角形，另一种是新的。重新设计的形式把转角处铣成弧形或增大弧形半径，使闭锁卡铁的寿命更长。

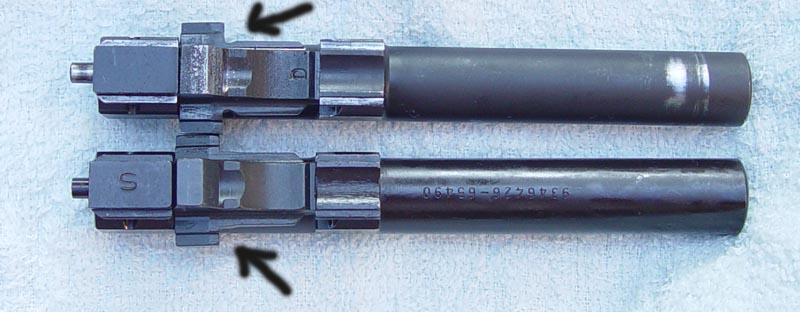

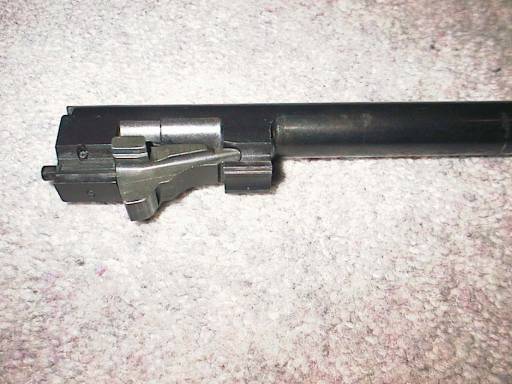

郑三炮的92FS备有两根枪管，正好有新旧两种闭锁卡铁。注意看箭头所指的地方，上面是新型的闭锁卡铁，箭头指示了铣成弧形的位置，这是为了减少应力集中。下面是旧式的闭锁卡铁。新型的闭锁卡铁可以发射17,000至22,000发NATO规格的（+p+）9mm弹药，许多射手发现这种新闭锁卡铁能够发射超过50,000发标准膛压弹。

闭锁卡铁，或其他新奇的专门叫法，这玩意儿就是连接在你的枪管上的一小块钢制的锥形零件（并且有时松动得可以移走；那是由于磨损得历害，但仍然不妨碍枪的运作）。当枪在射击时，枪管自然会迅速向后运动（就像是火箭，由于弹头产生了反作用的推力）。因此枪械设计中必须让枪管在射击过程中“锁定”在原来位置上。许多现代手枪使用的闭锁卡铁都是枪管表面的一部分，称为“枪管卡铁”。例如，如果你看过SIG或GLOCK的枪管，你会发现弹膛位置是一块方形或长方形的金属块，这块“金属块”正好与抛壳口匹配而使枪保持闭锁状态。

这种设计的闭锁区在底侧，当枪在发射时闭锁区会承受巨大的力量。因此，闭锁区是一个容易磨损的位置。当磨损发生在套筒和枪管上时，最终套筒和枪管都必须更换。如果你仔细看看那些“枪管卡铁”式闭锁的枪管和抛壳口，你会看到枪管和套筒上的磨损痕迹。

至于伯莱塔的，用可拆卸的闭锁卡铁实现闭锁动作，所以也许这个零件的磨损会比“枪管卡铁”更快，但到时你只需要更换一块50美元的闭锁卡铁，而不是同时更换150美元的枪管和200美元的套筒。

不过，如果闭锁卡铁已经损坏而枪仍在继续使用，这有可能导致套筒损坏。如果闭锁卡铁或套筒都损坏，首先会发生在正面，所以只要这里发生故障你就要检查这个位置。一个损坏的闭锁卡铁仍然可以继续“安全”地发射大约700发弹，给予用户充足的时间用于更换零件。

以下的建议是为了更好地保护你的手枪。当然，你可以试着搞些小玩意儿安装在你的“玩具”上。

不要组合一支“杂种”枪，你不能在不更换套筒和改装内部构造的情况下把“FS”型转变成“G”型或“D”型；不要擅自更换握把，除了伯莱塔所销售的塑料或木制握把。唯一的例外是Farrar公司的橡胶握把，那是伯莱塔美国公司专门认可的产品。

不要擅自把枪管配重或枪管衫套安装在枪口上，这会锁紧枪管，不仅会使枪不能工作（就像上面所说的那样，枪管在射击过程中始终处于闭锁状态），而且会妨碍枪身的平衡，并加快枪管、底把和闭锁卡铁的磨损。同样，把在枪管前方增加重量也有可能导致弹着点偏离在瞄准点下方8英寸至12英寸左右。

不要随随便便地用什么高科技材料来装饰你的手枪表面。伯莱塔手枪的制造公差非常小，随便“加厚”某些零件会使妨碍这些零件的运作，从而降低了可靠性甚至使手枪不能使用。

不要随便更改击锤簧来改变扳机扣力，或更改复进簧，这两个零件是工程师精确地结合起来的。击锤簧（或称为发条）太轻会导致打击底火的力量太轻，也会降低击锤缓冲器的效果而导致底把磨损加快；复进簧如果太硬会导致抛壳失败或其他可靠性故障，太软则会导致磨损加快而缩短枪的寿命。

不要经常用手枪发射+p+弹。高压弹会使任何枪的磨损都加快。伯莱塔的设计是适合NATO规格的弹药的，但如果你平时就经常使用SAAMI规格弹药（没有“+p”或者“+p+”标记），你的手枪会更长寿。

如果你有一把“D”型的纯双动手枪，不要扣着扳机而不压下击锤。击针阻铁不会移动，而击锤会完全施力于击针尾，这会损坏的。同样的道理，不要用拇指压下“D”型的击锤（这也是为什么“D”型枪要用短击锤的道理）。

不要经常在空枪状态下击发，这会使击针受到撞击。伯莱塔公司推荐用带弹簧的练习弹〖译注：这种假弹内有个弹簧，底火的位置是活塞并顶在弹簧上〗，但也可以使用普通的铜壳或塑料壳的练习弹〖普通橡胶底火的假弹〗。就是要让击针前进时能打击到某些东西而不是空气，否则如果让它在击针容室里不能平衡地移动时，有可能会破坏击针容室的前端或后端。这对于使用倾斜击针容室的伯莱塔手枪来说这个可能性不大，但练习弹毕竟是一种价廉物美的保险做法。

不要在套筒处于后方时扣动扳机或压击锤，这会使钢制的击锤撞上合金底把，使其不正常地磨损。

不要重装弹。92系列和Cougar系列手枪的设计并不能够使用重装弹的。因为其枪管只适合使用被甲弹头，此外92系列枪管的上膛坡道向弹膛的延伸位置在6点钟方向，发射时弹壳在这个位置上会因为受压而膨胀凸出，因此这些弹壳使用后就不适合用来制造重装弹。

不要擦亮枪管内的坡膛部位，有经验的枪匠能擦亮上膛坡道（这不是必须的，但一些人喜欢这样做），修整弹膛或把弹膛抛得太光会使弹壳失去支持而导致炸壳等问题。

组装手枪时不要倒过来，要让底把保持直立的状态。否则会使击针保险向下，可能会损坏击针、击针保险杆或待击解脱杆。

不要因为你的伯莱塔手枪的导轨变成白色或底把上端显出磨损痕迹就紧张万分，这完全都是正常的，对枪不会有损害。不过，如果金属表面开始出现裂痕，手枪就需要送回伯莱塔公司进行修理。

92/96系列的自动方式为枪管短后坐式，闭锁方式为闭锁卡铁摆动式，结构和原理都与沃尔特P38相类似。开闭锁动作由闭锁卡铁上下摆动而完成，这种结构的优点是避免了枪管上下摆动对射弹造成的影响，提高了射击精度，但缺点是机构较为复杂，零件稍多。击发机构为击锤回转式，发射机构有双动击发和单动击发两种形式。击针为两节式，即击针尾和击针体，只有打开手动保险时击锤才能撞击到击针尾（“D型”和“G型”除外），击针尾撞击击针体进而击发。保险机构包括手动保险、击针自动保险、阻隔保险、不到位保险等，并具有待击解脱功能。手动保险柄和弹匣卡笋均可左右操作，另外92/96系列手枪还设有弹膛有弹指示器和用于野战快速分解的卡笋。伯莱塔手枪的表面处理极好，比SIG好得多。

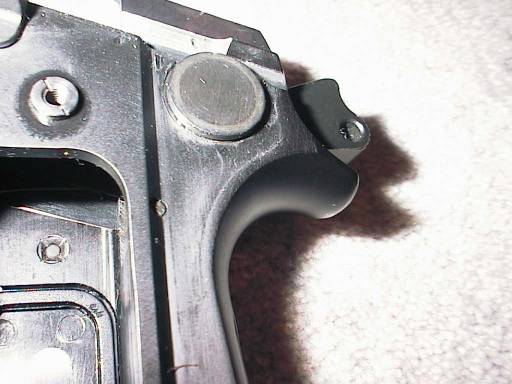

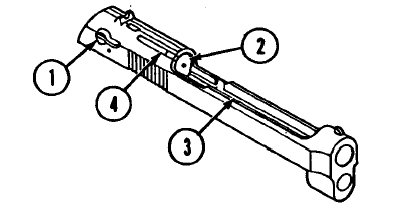

关于伯莱塔手枪套筒断裂的问题好像传得很凶，其实那是在1980年代发生的事情〖参考M9一文〗。不论民用枪、警用枪还是军用枪，都已经很久没有发生过套筒断裂事件。伯莱塔公司最初指责有些人使用了高压弹，但最后还是不得不给受害者赔偿了一笔钱。为了平息射手对套筒断裂的恐惧心理，也是为了满足美国陆军更改设计的要求，伯莱塔公司重新设计了新的击锤转轴。如下图所示，首先在套筒内铣了一段沟槽，然后把击锤转轴扩大和延长，嵌入套筒的沟槽内。

这种设计就是当套筒在中部发生断裂时，套筒的后半部会被嵌在套筒沟槽内的击锤转轴顶住，从而阻挡了套筒不能飞出去。采用这种改进的手枪被命名为92FS，自此92F就实质性停产了，不过实际上在采用了新的钢材后就再也没有发生套筒断裂的事故。但有趣的是，法国人生产的手枪也有同样的钢材问题，为了省钱一直没有改变生产原料，但却直到2002年才采用了92FS的这种改进，而对于MAS供应的50,000支伯莱塔手枪的套筒就没有人去管了。据说是因为在法国只出过一次套筒断裂的事故，因此也没有得到重视。
