92/96全系列

ARX-160突击步枪

  →美军轻武器

口径: 5.56×45mm NATO ,7.62×39mm




AR-2001

ARX-160单兵武器是意大利的“21世纪战士”(COMBATTENTE 2000-21st Century Fighter,即“陆地勇士”的意大利版)的武器平台,COMBATTENTE 2000-计划在1999年正式申请,经论证后,在2001年7月意大利政府正式批准了为期4年的研究/发展计划及1,700万欧元的开发预算,并重新命名为“未来士兵”(SOLDATO FUTURO)计划。当时其单兵轻武器暂时被称为AR-2001,由伯莱塔公司负责研制。

最初透露的消息是AR-2001步枪的动作机构是以现役的AR-70/90系列为基础,最大的改进就是采用新材料以降低重量和减小尺寸。步枪的主体将采用高强度塑料,重量将比AR-70/90突击步枪减轻25%。这种未来步枪外形的灵感来源于伯莱塔公司最新的CX4“风暴”卡宾枪。标准型的全长也比AR-70/90小,枪托展开后全长约900mm。另外会生产有供精确射手使用的较长的重型枪管型,还有更短的卡宾型,士兵可以根据他的职能或个人需要而转换步枪(模块化)。

该枪发射5.56x45mm NATO标准弹,并配备有编程引信的下挂式40mm榴弹发射器。由GALILEO AVIONICA公司研制的步枪光学瞄准镜/火控系统也能为榴弹发射器提供射击诸元和设定起爆射程。AR-2001步枪采用伸缩式的枪托,贴腮位置形状有所改进,使士兵戴上防毒面具后也能舒适地抵肩瞄准。快慢机有保险、单发、3发点射和全自动4个档。采用杠杆式弹匣卡笋,位置在板机护圈与弹匣之间,向上推一下就能解脱弹匣。不过弹匣是采用北约STANAG弹匣,即与M16通用。

AR-2001的样枪按计划和其他COMBATTENTE 2000子系统一起在2005年的年底前提交测试。2006年,AR2001通过意大利军队的试验后,被正式定型为ARX-160,其外形也没有最初设想的那么科幻。因为这个时候,世界各国的未来士兵计划研究热潮降低,先进的电子仪器不急于成型并整合到武器上装备部队,因此ARX-160的外形也变得比较“常规”。

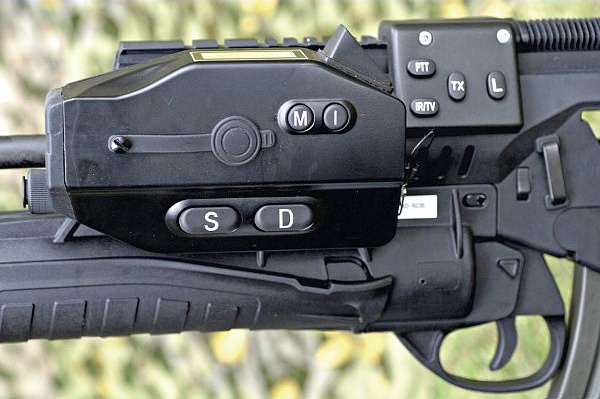

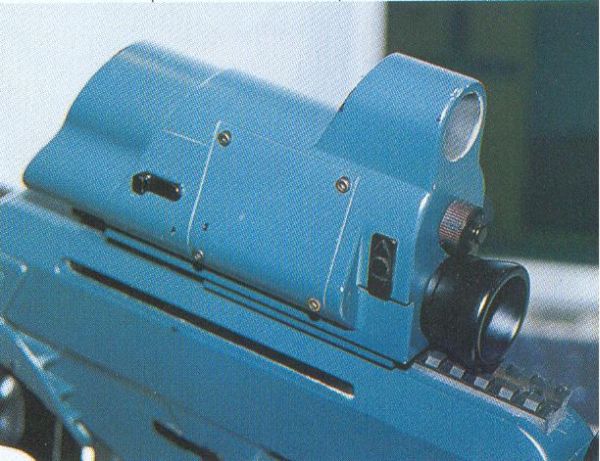

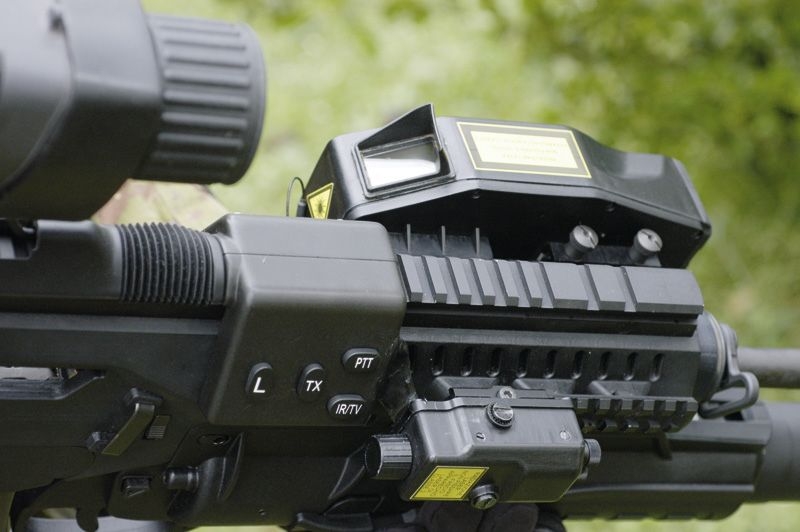

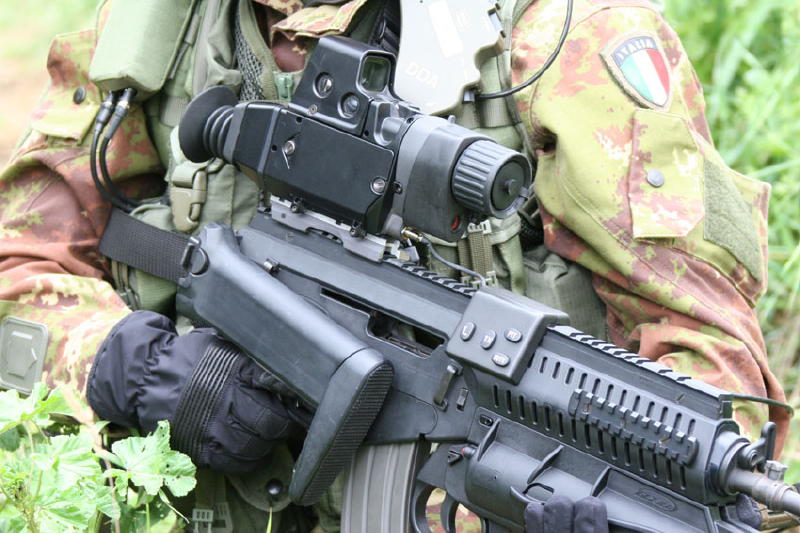

火控系统的模型

COMBATTENTE 2000系统的概念展示

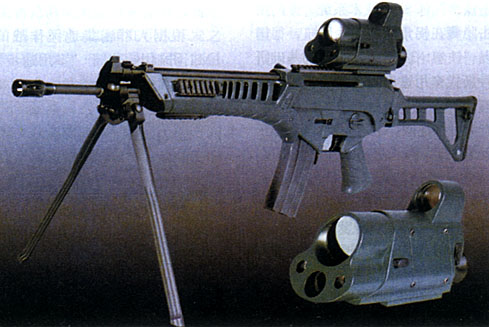

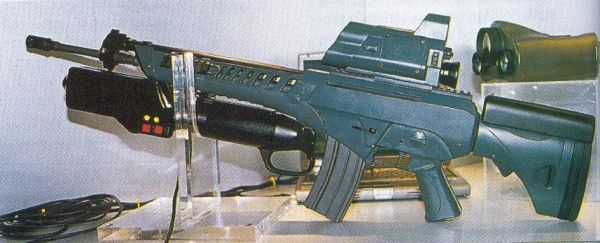

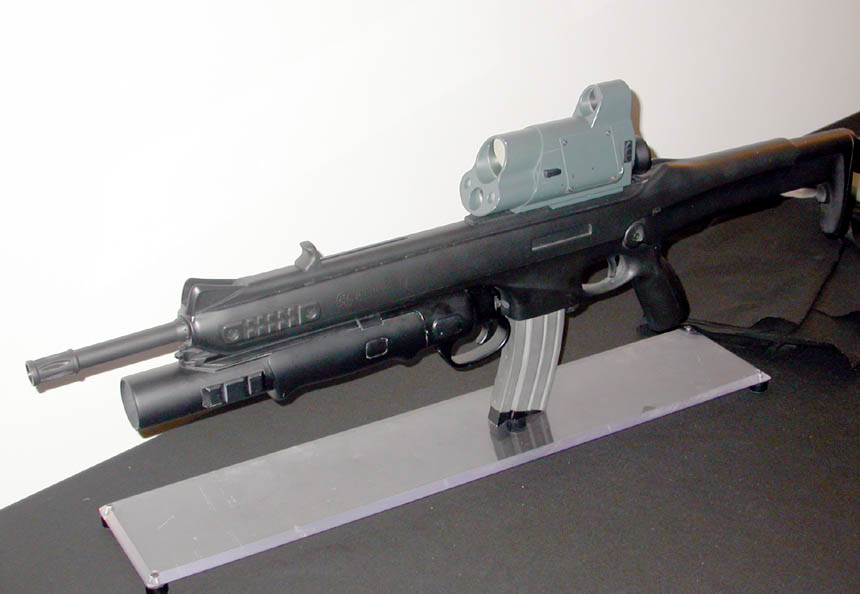

最新公布的原型枪外形,但似乎仍然是模型

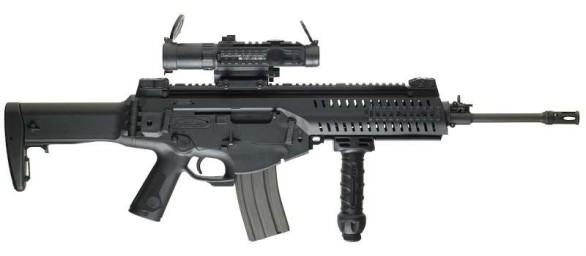

ARX-160

在2006年定型后的ARX-160开始逐渐替换意大利军队中的AR-70/90,从2008年至2014年间,伯莱塔公司已经交付了约3万支左右的ARX-160A1给意大利陆军、海军、空军,另外还为意大利特种部队生产了ARX-160A2型。最终打算全面取代剩下的伯莱塔AR-70/90。在2008年时,ARX-160也开始进行商业销售,并从2009年开始成功出口到其他国家的军队或执法机构。由于一些国家或地区的执法机构不能装备全自动武器,此外也考虑到民用市场的需求,伯莱塔公司又推出了只能半自动射击的ARX-100型,ARX-100在北美的建议零售价为1950美元。

在2012年的时候,还推出了7.62x39mm口径的ARX-160,也成功出口到一些原本装备该口径武器的国家。预计将来还打算推出5.45x39mm口径的型号。2013年的时候,伯莱塔公司推出了ARX-160A3型,称为“步兵自动步枪型”(Infantry Automatic Rifle Model),即轻机枪型。目前该型号未有用户。

目前,除了意大利军队外,还有埃及、土耳其、阿尔巴尼亚、哈萨克斯坦和土库曼斯坦等国的军队,及墨西哥警方等地的执法机构也装备了ARX-160系列。该枪已经在阿富汗经历过一些低烈度的战斗场面了。

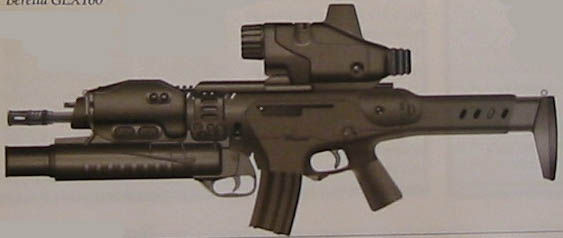

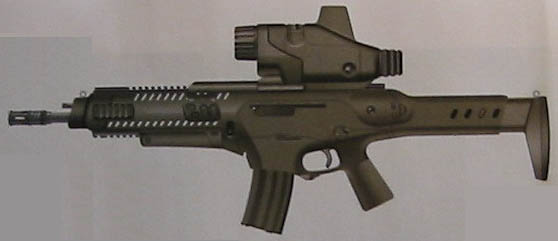

2006年初公布的ARX-160设想图


加上GLX-140榴弹发射器的设想图

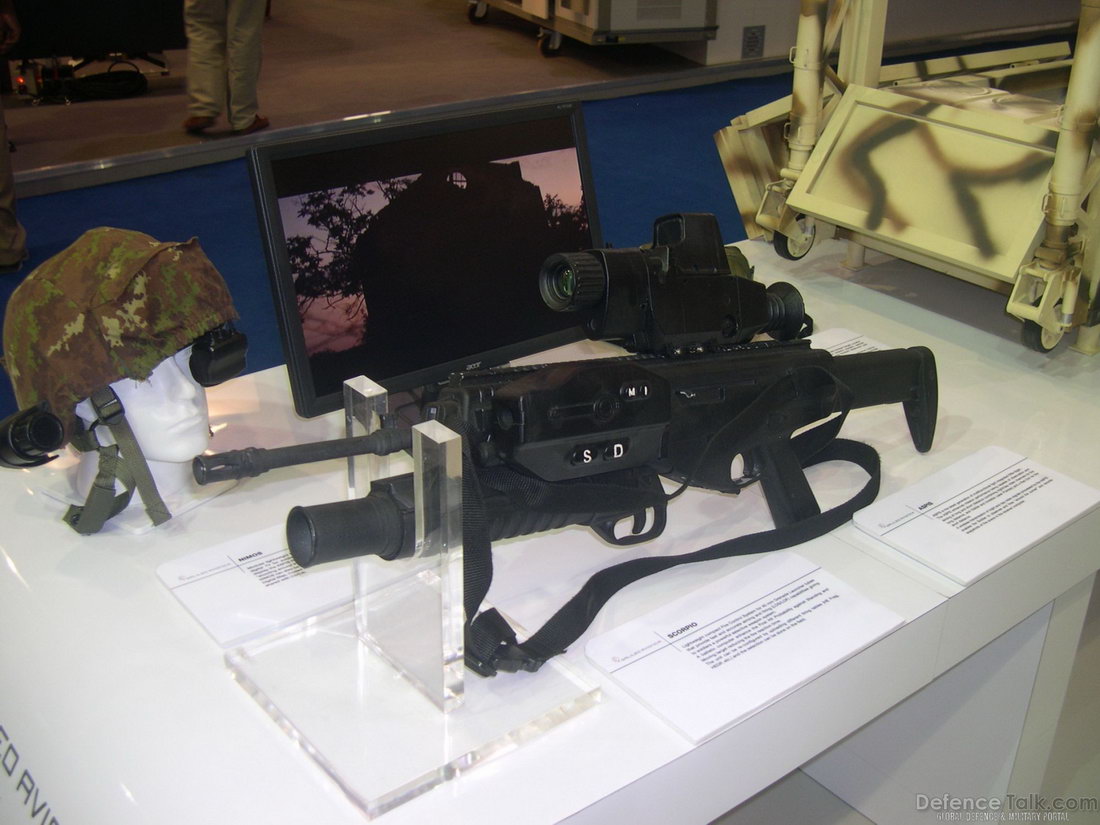

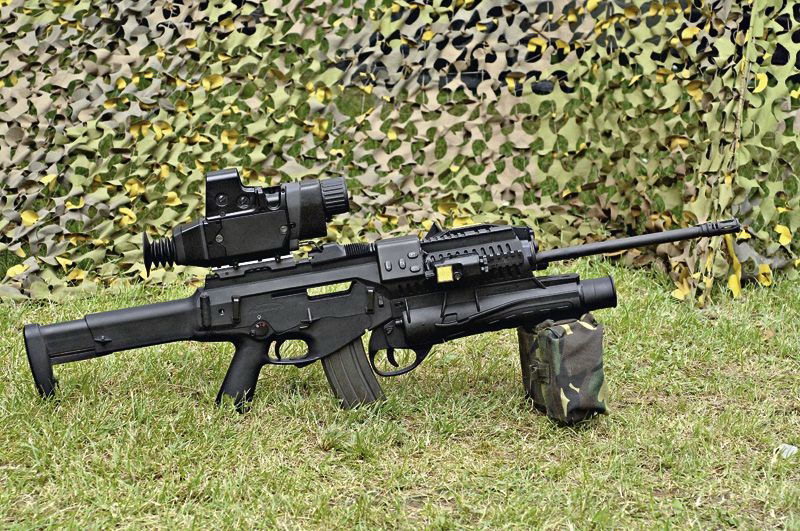

IDEAS 2006上的新样枪

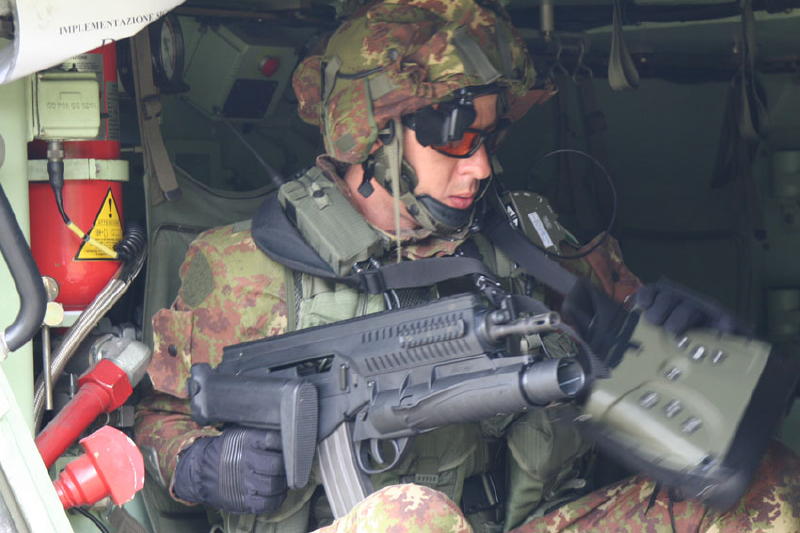

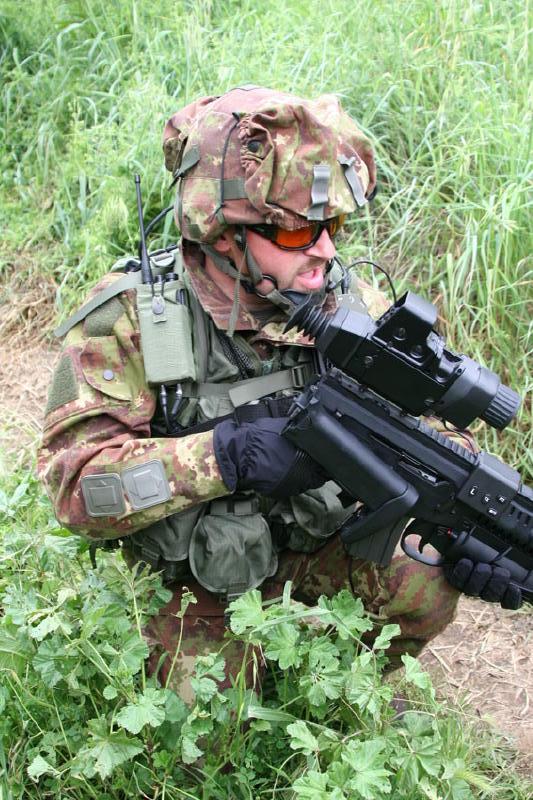

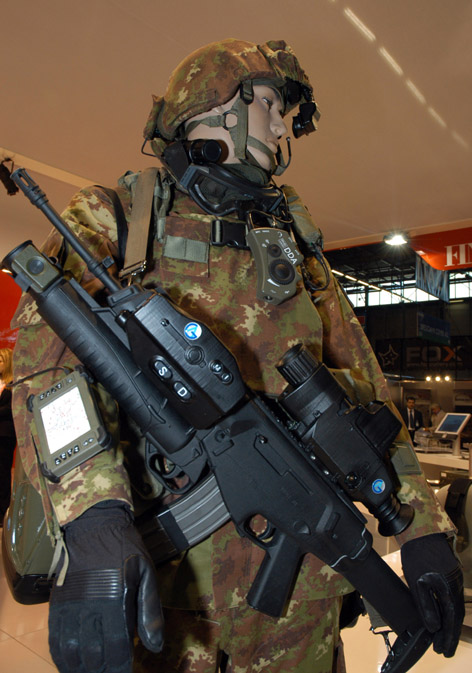

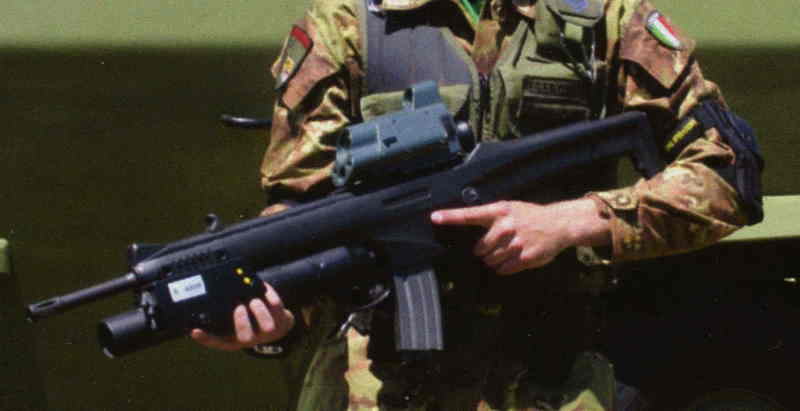

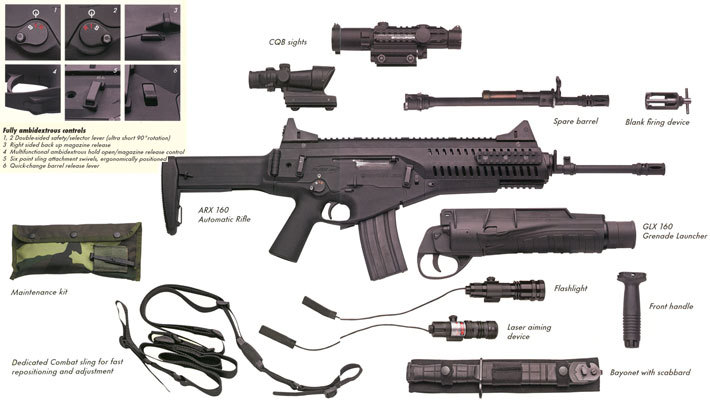

意大利的未来士兵系统SOLDATO及ARX-160/GLX-140武器平台

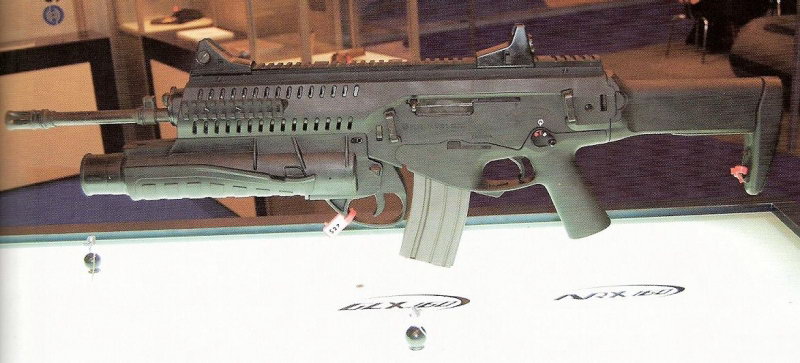

2006年正式对外公开时的ARX160

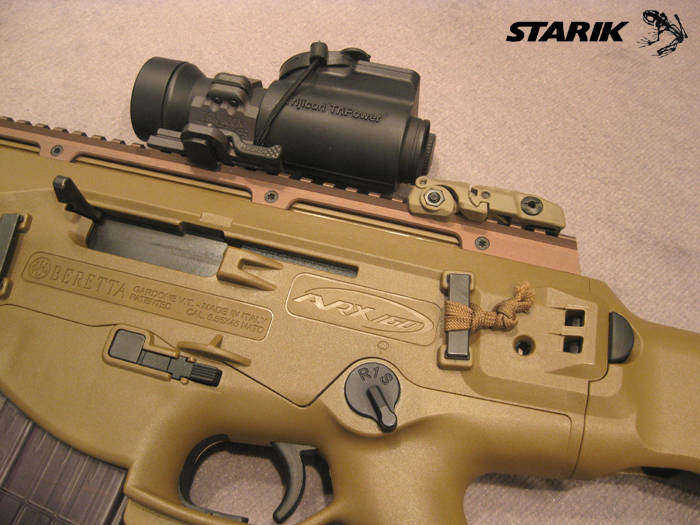

在外观上,ARX-160系列与AR-70系列最大的区别就是大量采用聚合物部件,AR-70系列的机匣为钢冲压件,而ARX-160系列的机匣则整体是由聚合物制成,为了保证强度,材料用得比较厚实,因此机匣的尺寸也比较肥大。机匣的设计有一些非常有趣的特征,比如左右两侧都有抛壳口。因为该枪的设计特色之一就是可以任意更换抛壳的方向。在枪托折叠位置的前方两侧都有一个小圆孔,只需要用尖锐物(例如弹尖)伸进去推压小孔内的一个按钮,就可以立即改变抛壳方向。从右侧伸进去推压按钮时,弹壳就从机匣右边的抛壳口抛出,反之亦然。相比起其他也可以更换抛壳方向的设计——如法国的FAMAS、奥地利的AUG、以色列的Tavor等,伯莱塔ARX-160的更换操作要方便得多,不需要分解机匣,只按一下按钮就可以完成。不过ARX-160的这个设计也是有缺点,据实际使用过的用户说,由于其抛壳口没有防尘盖,在正常贴腮瞄准射击时,不抛壳一侧的抛壳口也会汇出少量火药气体,且夹带着部分残渣扑到射手脸上。

枪机组的设计很特别的。这种有7个闭锁突笋的回转式枪机虽然看起来和AR式的枪机很像,但也有很大的区别。最明显的是枪机上对称安装有装两组抽壳钩枪机,而且枪机面上没有顶壳杆。原因很明显,这与ARX-160系列步枪能随意更换抛壳方向的功能有关。

如果是AR式的枪机,当发射后枪机后座时,位于枪机端面一侧的抽壳钩会把弹壳向后拉,然后在枪机端面另一侧的顶壳杆会把弹壳顶出来,使弹壳向右弹出。而ARX-160则是由其中一侧的抽壳钩充当顶壳杆的作用。在其枪机上的两个抽壳钩都很长,并受到枪机尾部向后伸出的两根弹簧杆控制,这两根弹簧杆又受到机匣尾部控制抛壳方向的按钮所控制。比如,当用尖锐物从右侧压下机匣尾部抛壳方向设置按钮,枪机上的左抽壳钩就会缩到枪机端面后,这样在上膛的时候左侧的抽壳钩就不会钩住弹壳底缘。当发射时,枪机后座时右抽壳钩照常把弹壳拉出弹膛,在枪机运动到一定位置时,左抽壳钩会受到枪机尾部弹簧杆的撞击而向前突出,从而把弹壳向右方弹出来。

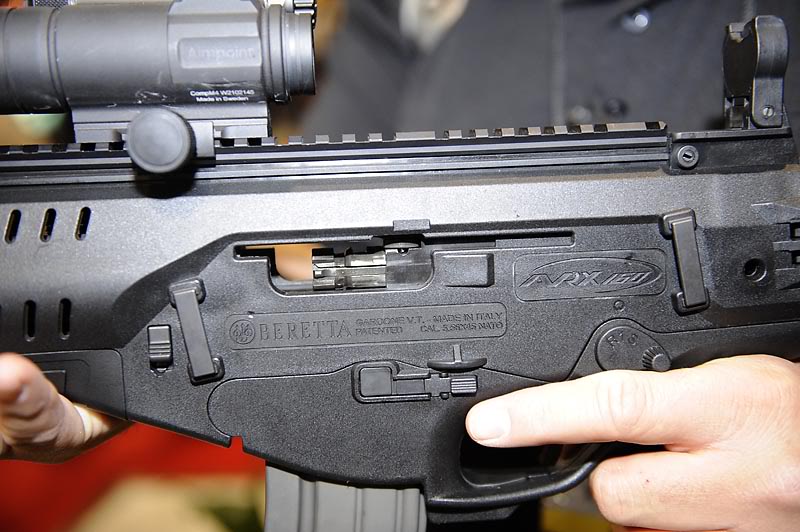

由于机匣两侧的抛壳口是常开的,所以当枪机挂起后,可以通过抛壳口看到另一边

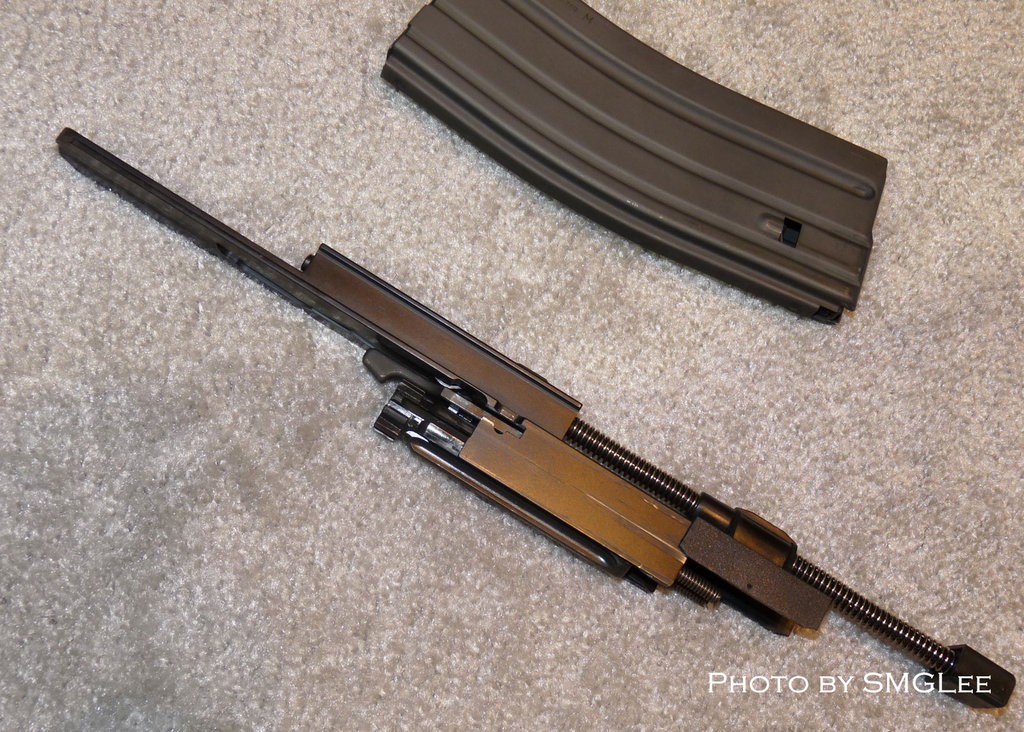

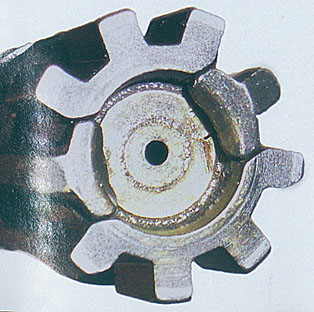

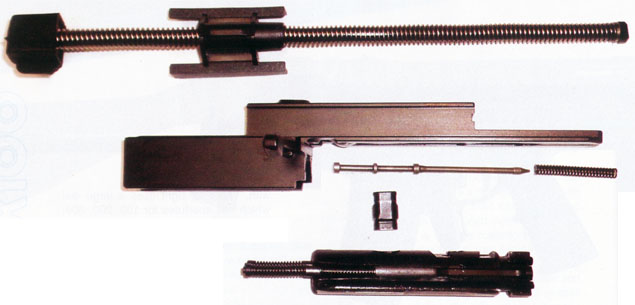

ARX160独特的枪机头及枪机组,可以看到枪机头上有对称布置的抽壳钩,当其中一组抽壳钩用于抽壳时,另一组则充当顶壳杆

为了便于左右手都能互换操作,ARX-160不仅仅是抛壳方向可以随意更换,其拉机柄也可以随意更换在左侧或右侧。拉机柄的尺寸比较小,这受到一些手掌较大的用户的抱怨,所以后来伯莱塔公司推出了一个称为“枪机帽”的小附件,其实就是一个可以套在拉机柄上的橡胶套,使拉机柄的尺寸变大一些,也不容易打滑。

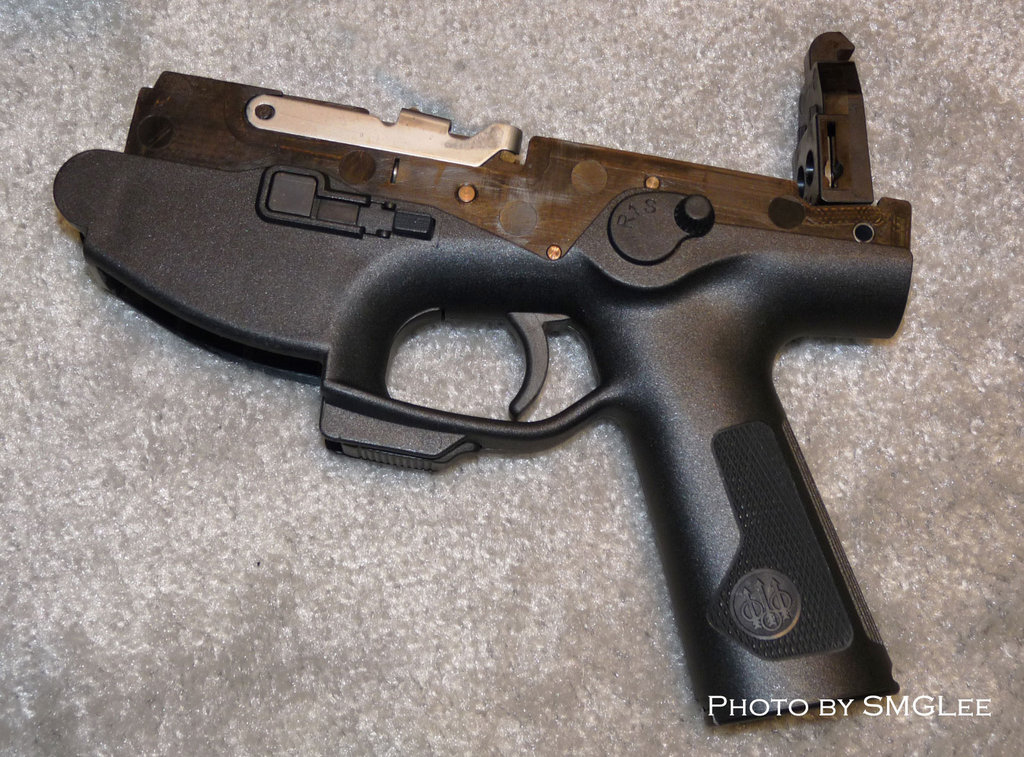

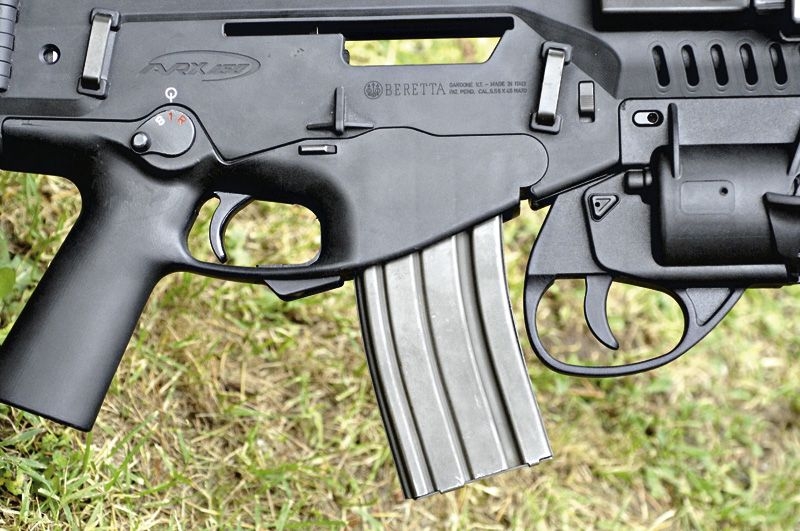

ARX-160的扳机组和击发机构安装在下机匣内,各种操作开关都是方便左、右手操作的,例如枪上有三个弹匣解脱按钮,在扳机前上方的两侧各有一个,在扳机护圈底部也有一个,不同操作习惯的射手都可以方便操作。枪机的空仓挂机释放按钮位于扳机前方,在护圈内侧,可以用扣扳机的食指轻松操作。但有射手认为该枪的扳机扣力稍为重了一些,如果有扣力较轻的扳机组供用户选择就更好了。另外手枪形握把底部是储物仓。

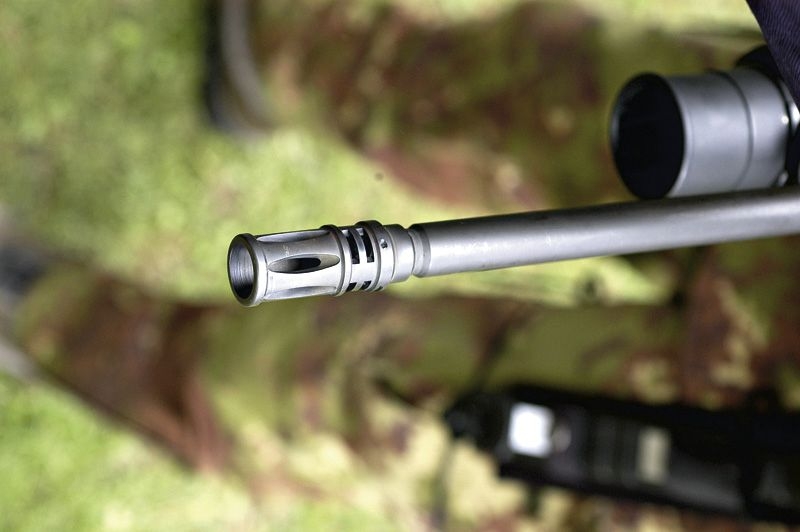

枪管组件是自成一体的。包括枪管、枪管延长段、短行程导气活塞系统、气体调节器和消焰器。枪管是冷锻而成的,缠距为1/7英寸,内膛镀铬。和AR-70不同,ARX-160的枪机头是进入枪管延长段内闭锁的,而不是进入机匣上的枪管节套内闭锁。导气系统采用了伯奈利公司专利的ARGO(Auto-Regulating, Gas-Operated)自动调整导气系统,这是已经在伯奈利M4超级90霰弹枪伯莱塔Rx4半自动步枪上应用的短行程导气活塞系统,不过和Rx4一样,ARX-160也是采用单活塞。

计划的枪管有4种长度,分别为254mm(约10英寸)的短卡宾型,302mm(12英寸)的卡宾型,和406mm(16英寸)的基本型步枪,以及510mm(约20英寸)的长枪管步枪。不过最终生产时只有406mm的基本型步枪和302mm的卡宾型两种。为意大利常规部队生产的ARX-160A1就是配备长枪管的基本型,而为意大利特种部队生产的ARX-160A2就是配备短枪管的卡宾型。但事实上ARX-160的枪管很容易就能进行拆卸和更换,在机匣前方两侧有长条形的杠杆,便是固定枪管的卡扣,不需要工具就能更换两种长度的枪管组件。

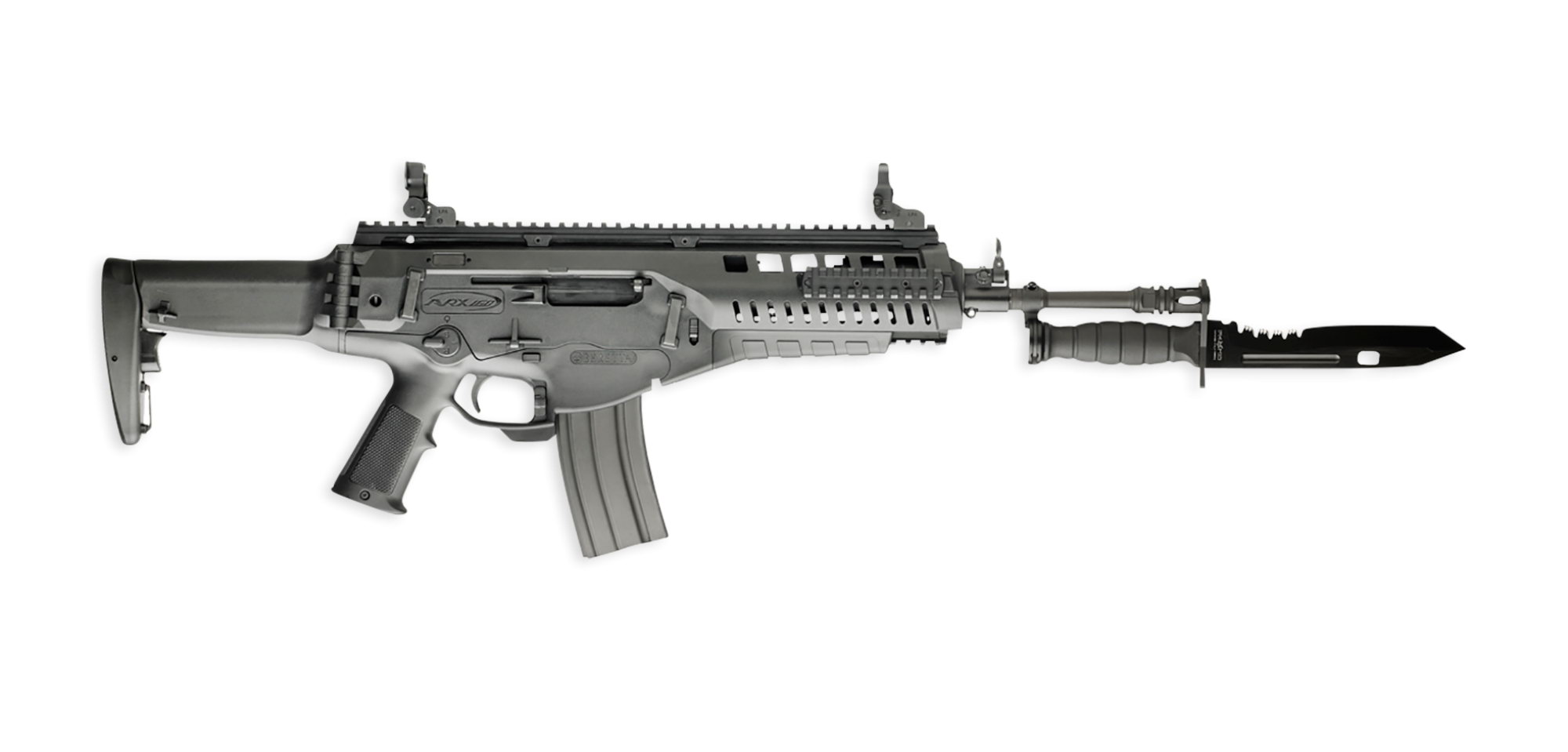

另外,基本型步枪的枪管上有刺刀卡笋,不过刺刀是装在枪管上方而不是下方,这样的设计是为了避免和榴弹发射器互相妨碍。2013年推出的轻机枪型ARX-160A3的枪管并没有采用加厚的设计,和基本型没什么区别,但把刺刀卡笋改到枪管下方,大概是考虑到这个型号主要安装两脚架使用,不需要安装榴弹发射器。

在机匣的顶部,有全长的M1913皮卡汀尼导轨。机械瞄具在不使用时可以折叠放倒。准星为柱形带护翼,准星结构的设计和M16一样,可旋转调节高低。觇孔照门采用转盘式的表尺,分别有100米、200米、300米、400米和600米共5个觇孔。意大利军队装备的ARX-160一般配Aimpoint M2红点镜或ACOG瞄准镜。

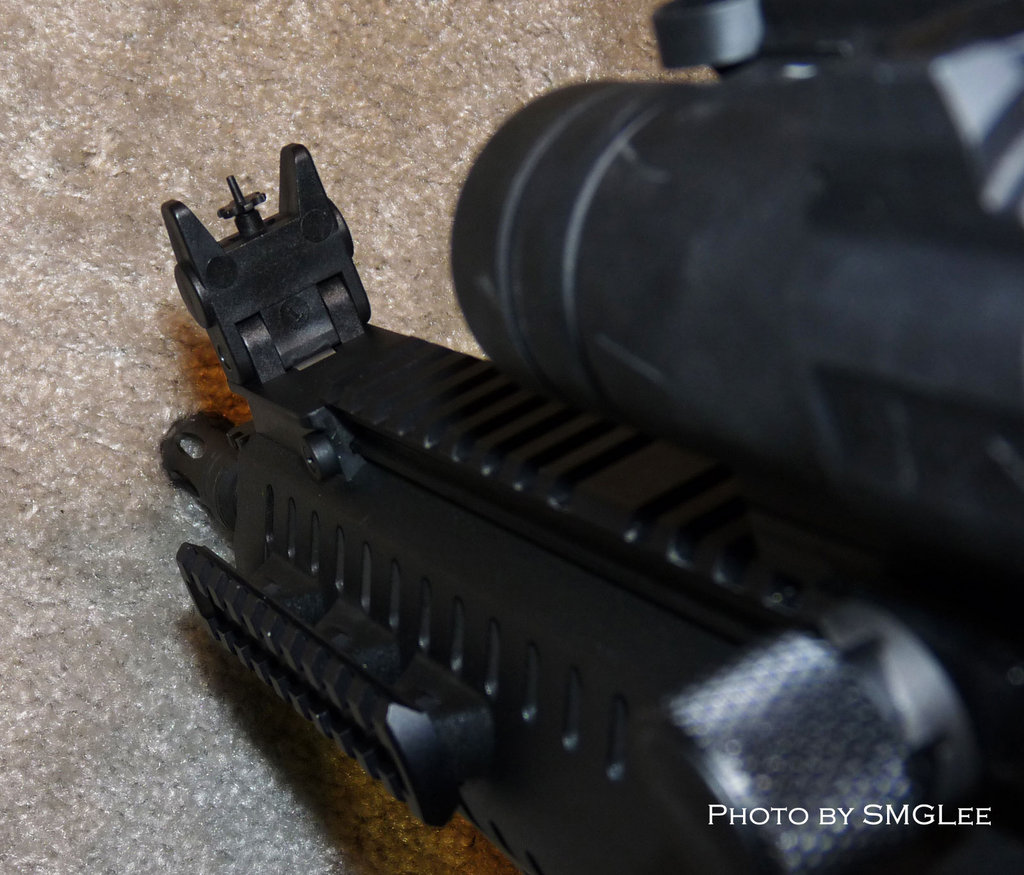

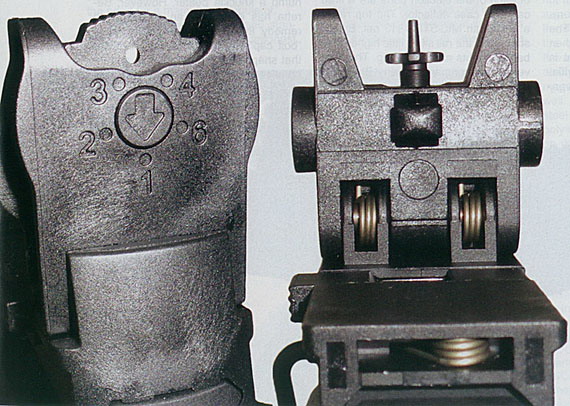

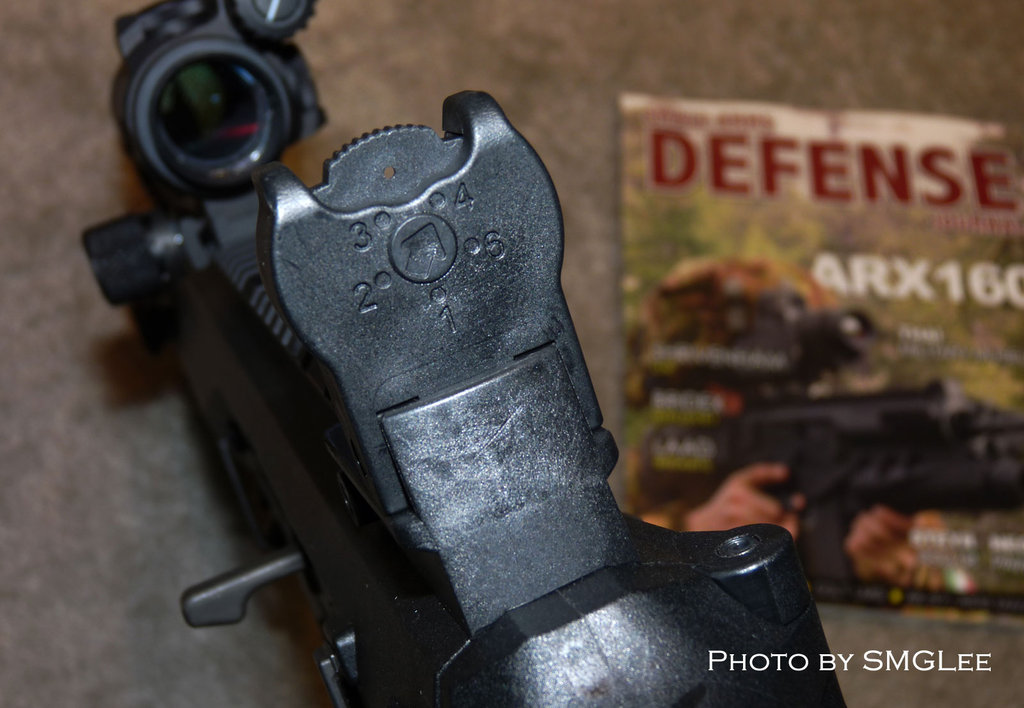

ARX160的照门与准星特写

ARX-160系列在护木前方的左、右两侧各有一段皮卡汀尼导轨,不使用时是可以拆卸的,这样握持时会舒服一些。在护木的底部有半段光滑的护手板,可以卸掉换上皮卡汀尼导轨,并安装榴弹发射器。而ARX-160A3轻机枪型的护部分加厚,据说护内部还加装了隔热罩,这样在长时间维持全自动射击时,护木升温的速度比ARX-160A1ARX-160A2要慢一些。

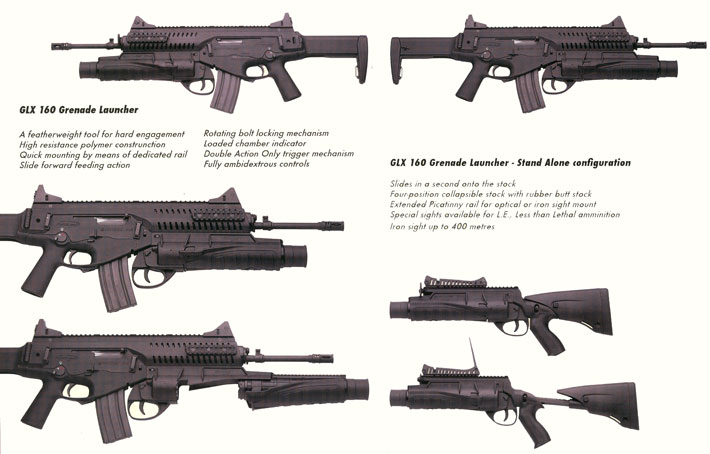

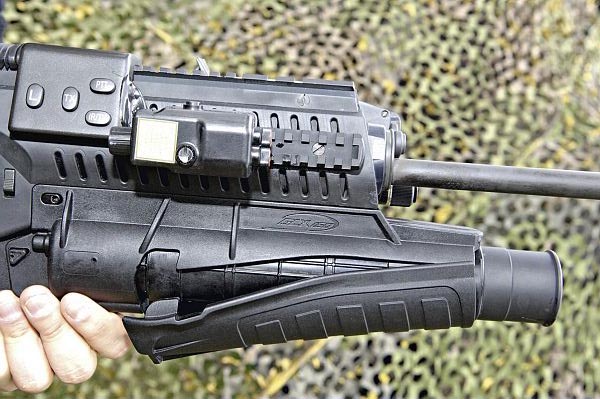

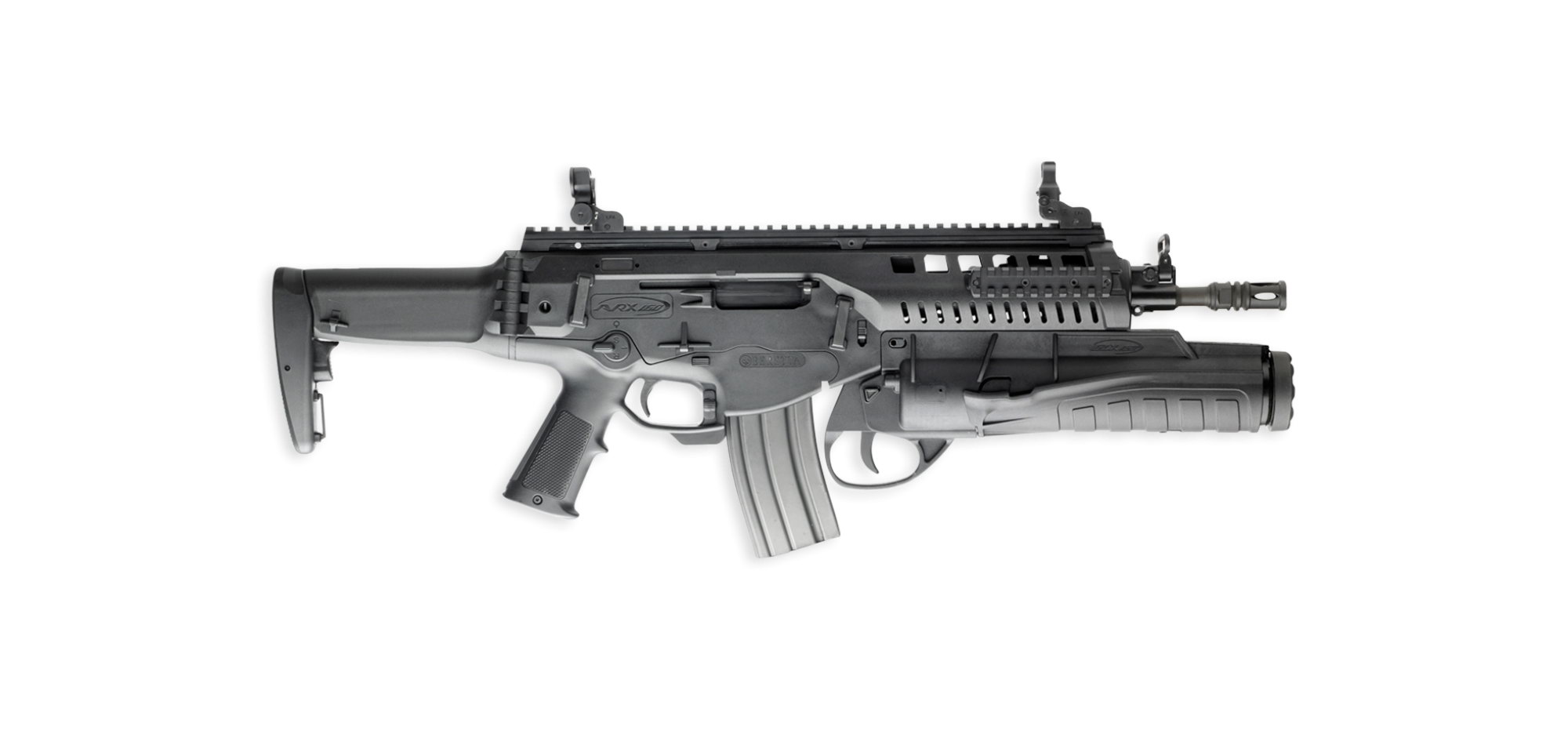

ARX-160配套的下挂式榴弹发射器的定型为GLX-140。GLX-140榴弹发射器配有整合火控系统的瞄准装置,这套火控系统由GALILEO AVIONICA研制,不过也可以使用普通的立式表尺瞄具。GLX-140也可以拆卸下来装上枪托单独使用。

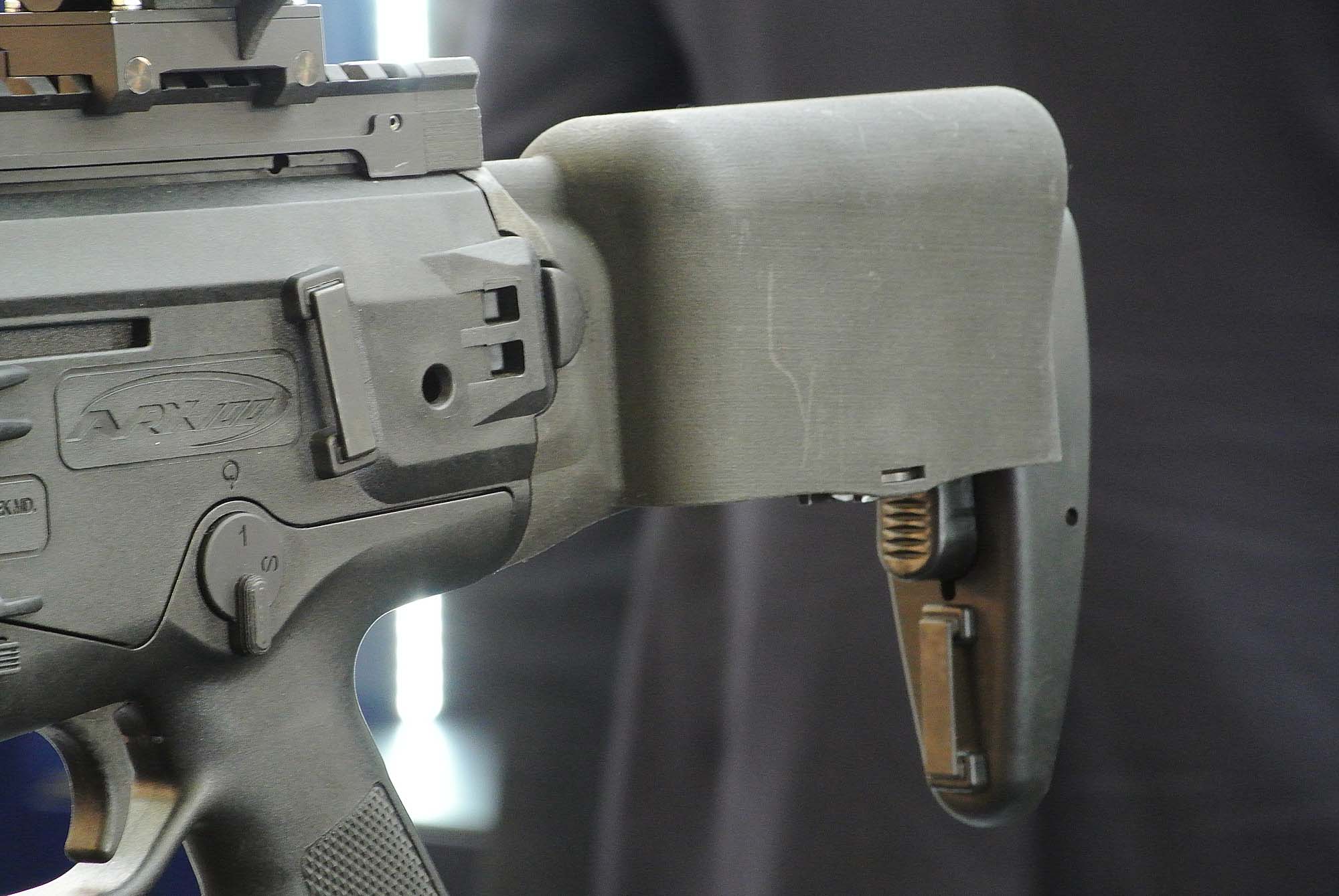

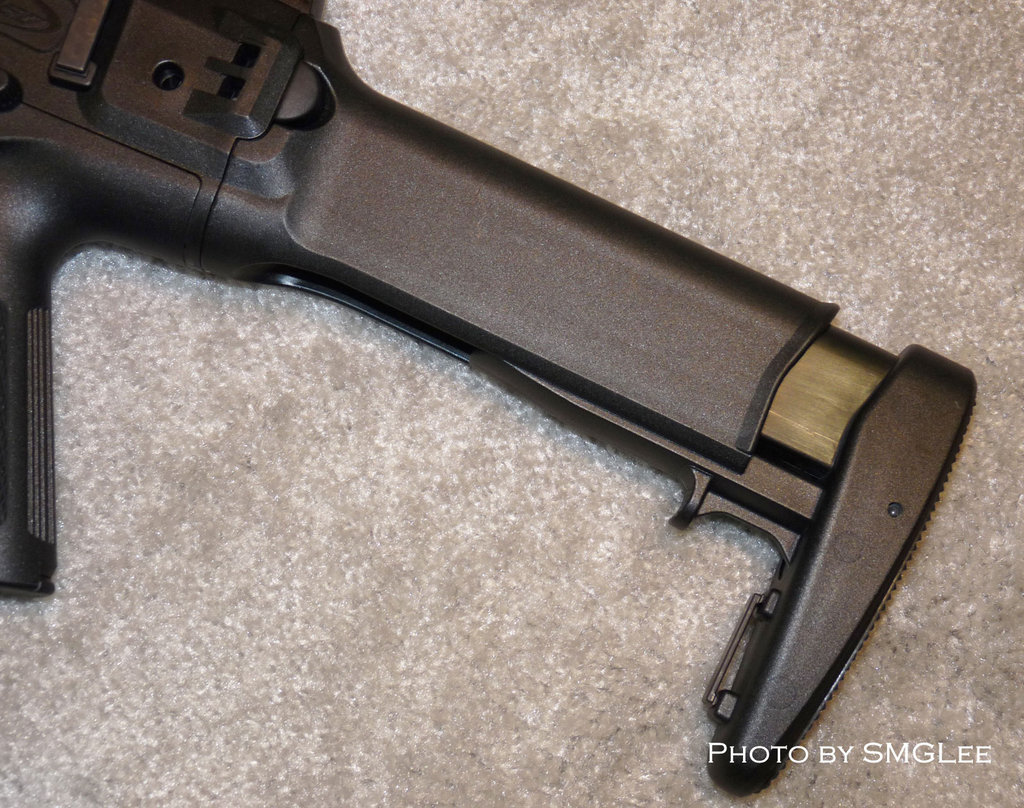

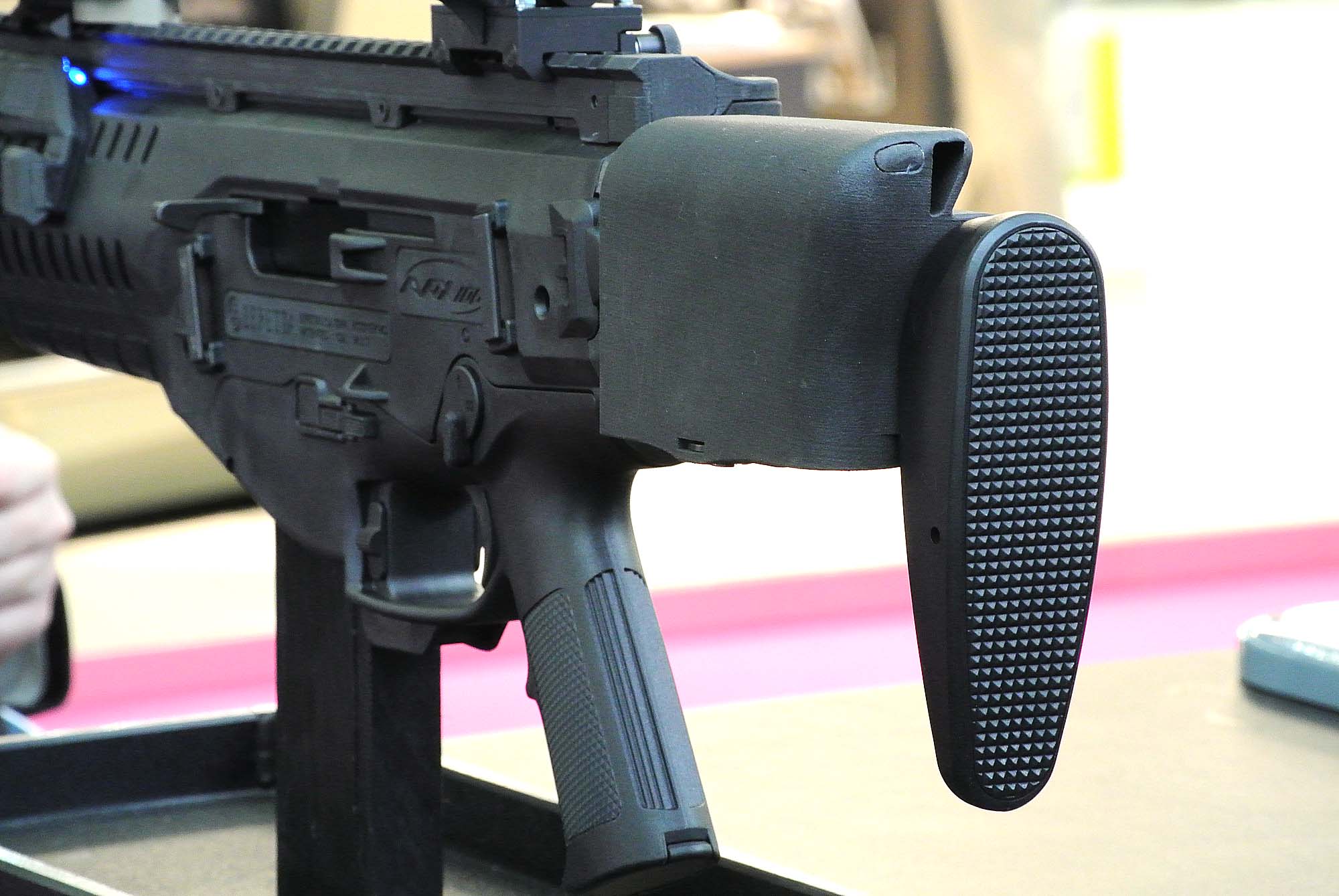

枪托的功能参考了FN SCAR,既可以折叠到枪身右侧,也可以伸缩调节长度。枪托不使用时折叠是为了缩短全枪的携带长度,而由于近年来防弹衣的普及,可缩短长度以适应防弹衣所增加的肩部厚度已经成为潮流,ARX-160的枪托长度有4档可调。以安装16英寸枪管为例,当枪托完全展开时全长902mm,枪托折叠后为673mm。步枪全宽是70mm,全高216mm

钢制弹匣是标准的北约STANAG 4179标准,可以与美军制式的铝弹匣互换。但不是所有弹匣都兼容,例如MAGPUL公司的第2PMAG就由于弹匣前端面的弧线形状问题而不兼容,由于同样的原因,也有几个牌子的聚合物弹匣同样不能在ARX-160系列上使用。

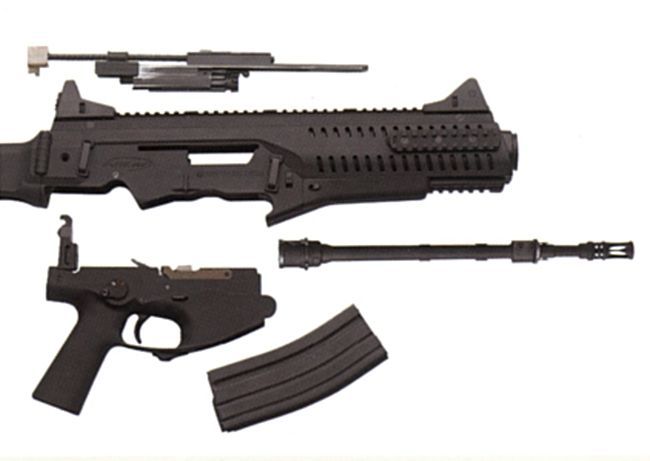

武器的分解操作很简单,不需要任何工具。先卸去弹匣清空枪膛,折叠枪托露出机匣的尾部,然后按下在这里露出的机匣尾档板,再按下机匣尾两侧的杠杆形固定卡扣就能把上下机匣分开。从上机匣里取出枪机和复进簧组件,再按下机匣前端两侧的枪管卡扣就能拆卸出枪管和活塞组件。

  步枪 卡宾枪
枪长 伸长枪托 920 mm 755 mm
缩起枪托 820 mm 680 mm
折叠枪托 755 mm 580 mm
枪管长 406 mm 302 mm
枪重 3.1 kg 3.0 kg
理论射速 700 rpm 700 rpm

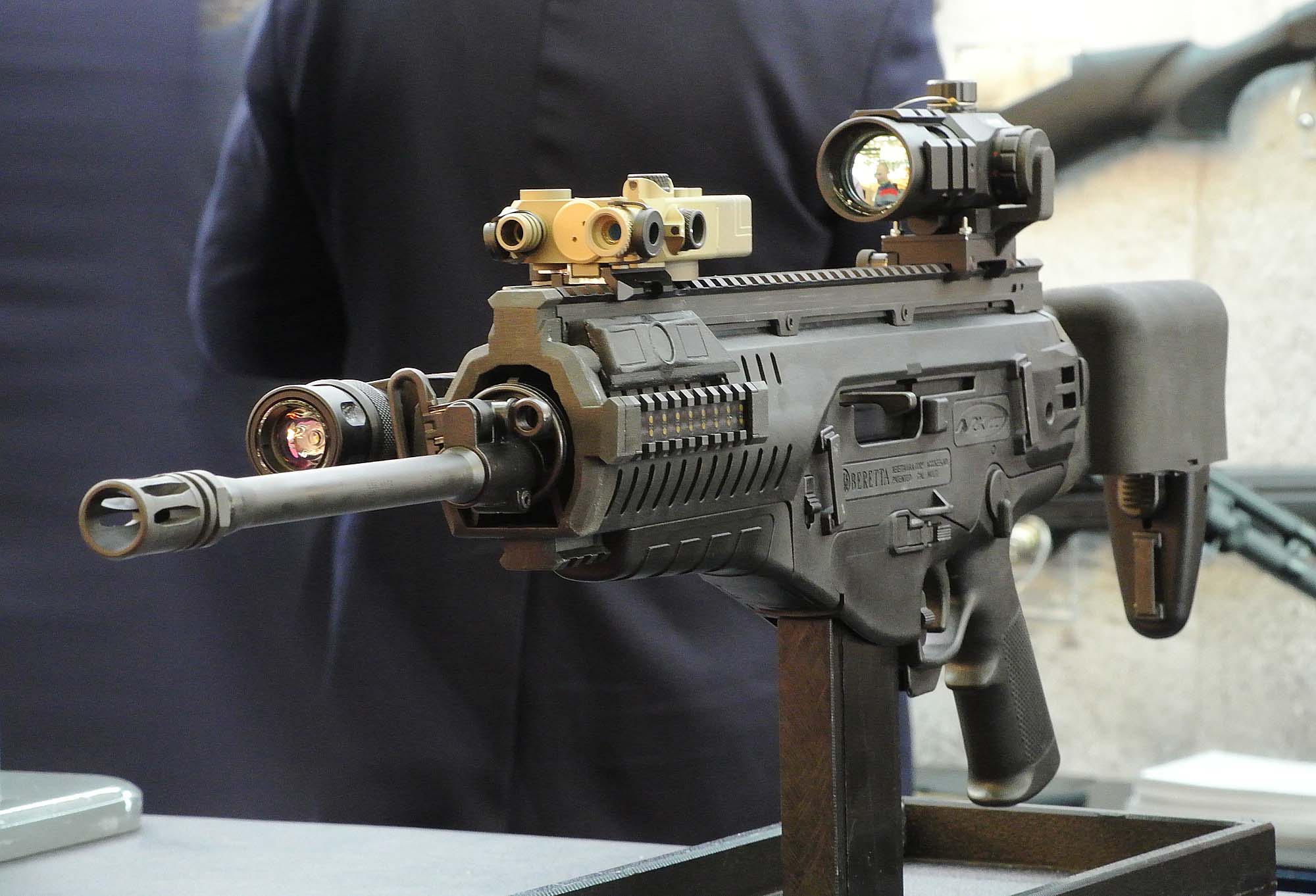

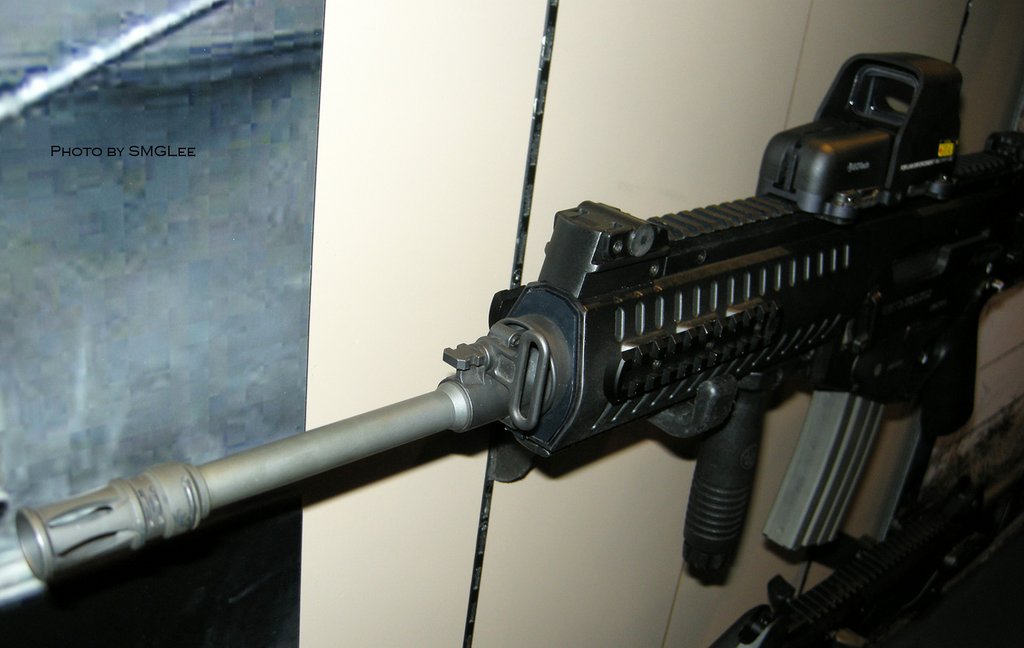

AUSA2008上展出的ARX-160

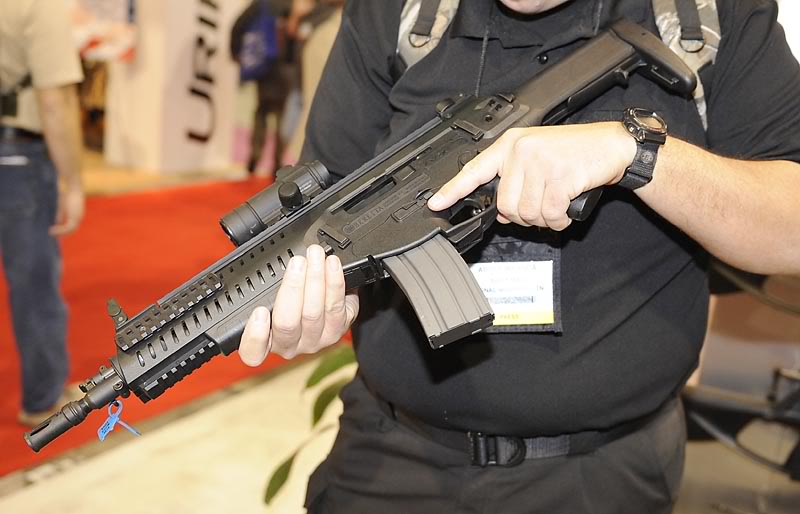

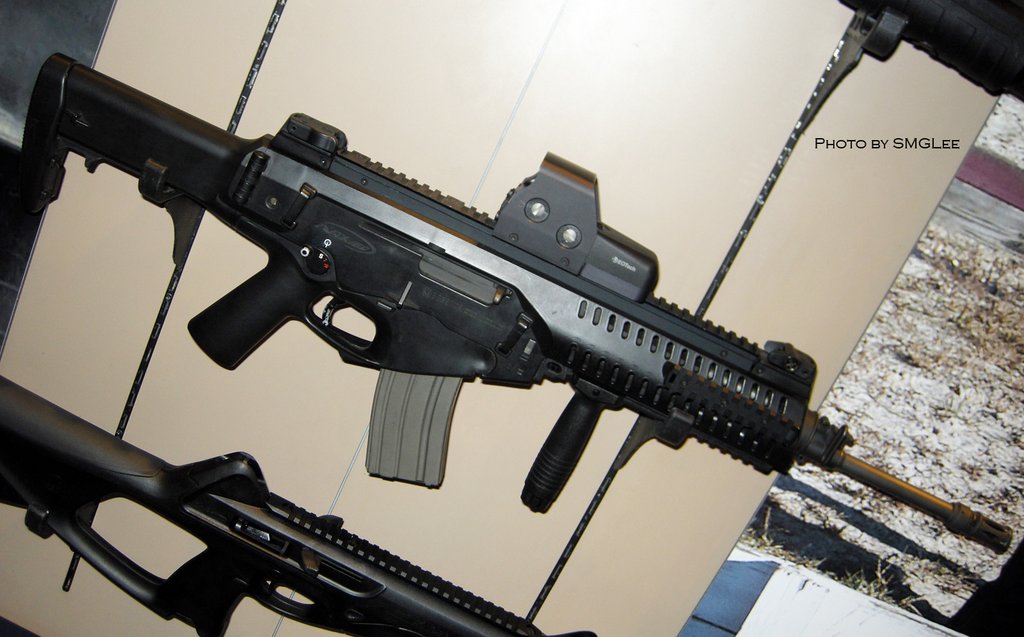

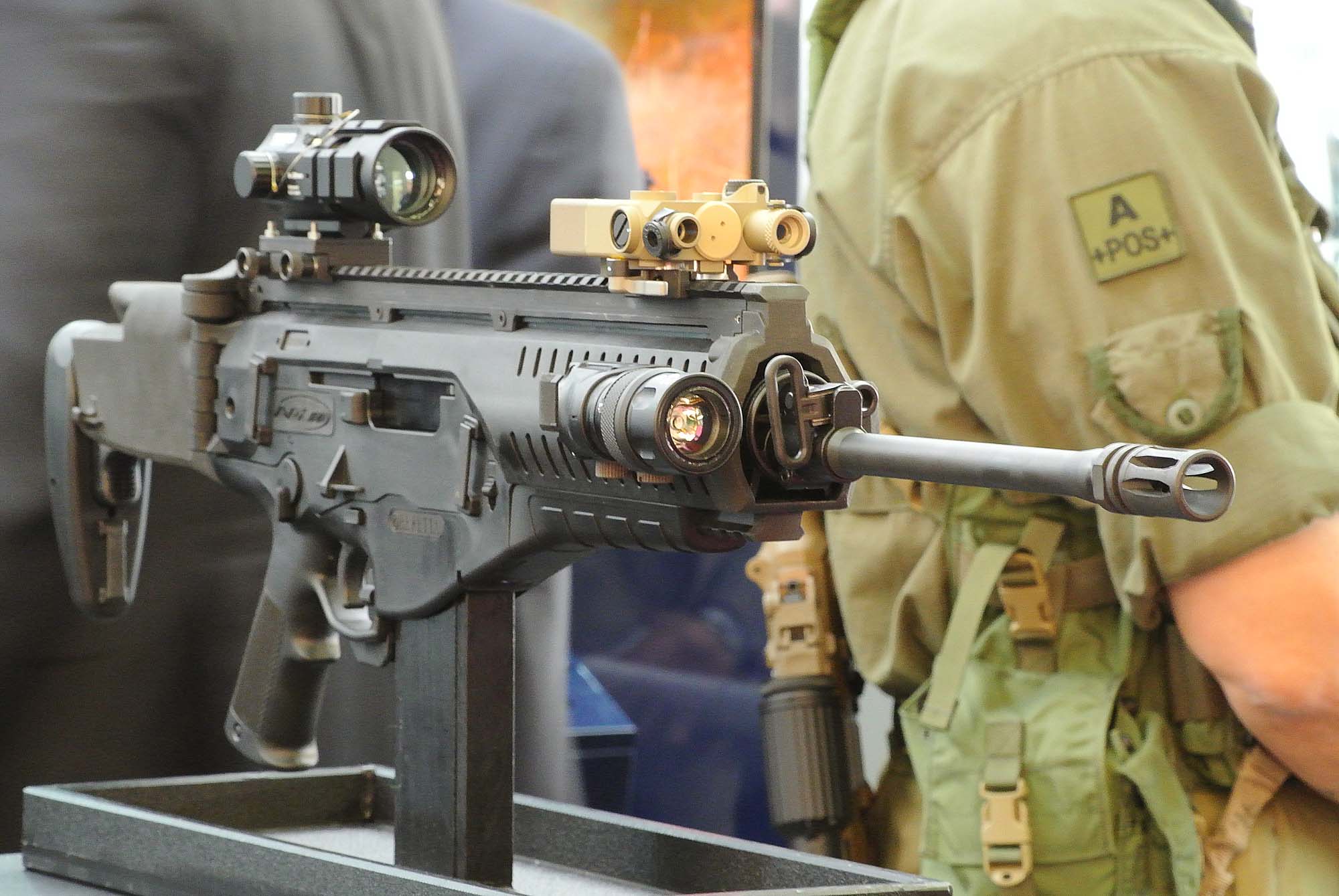

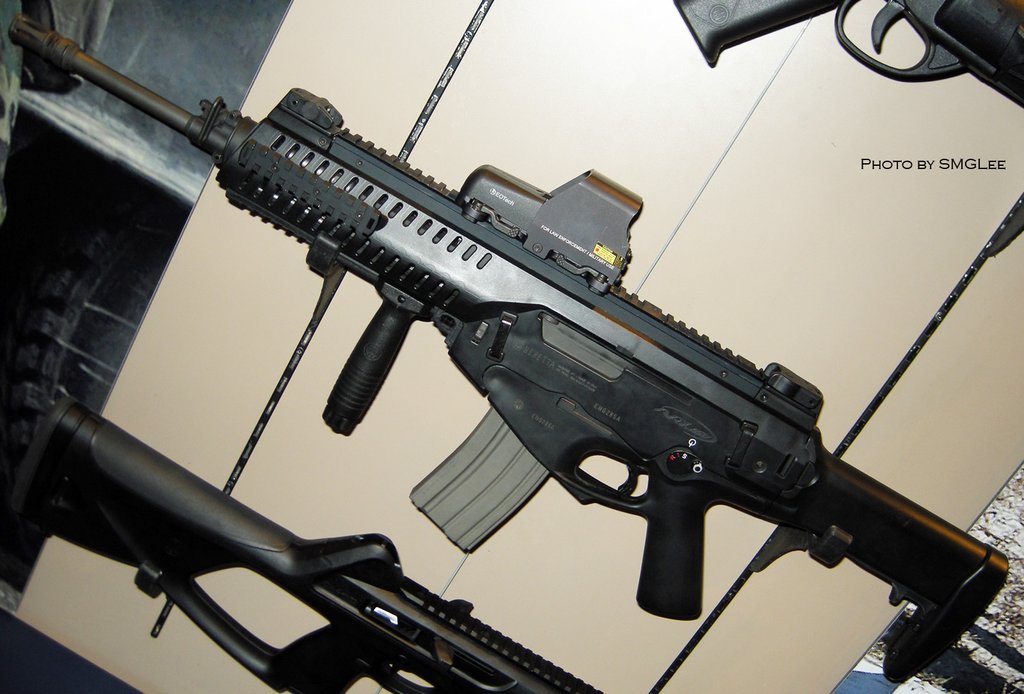

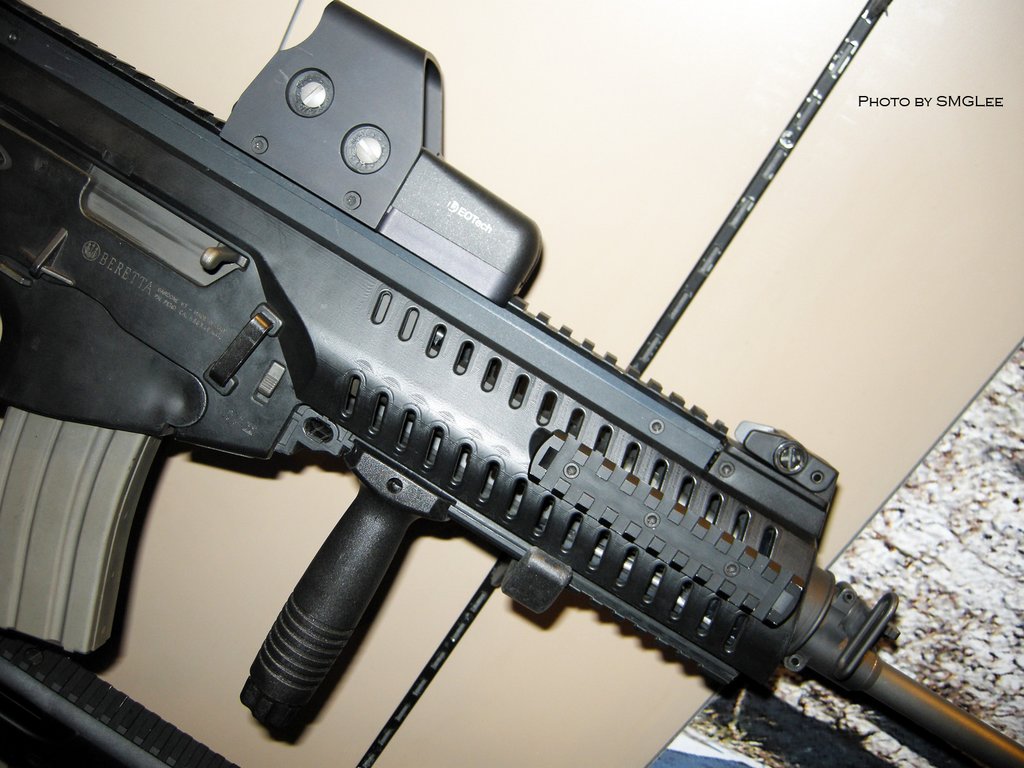

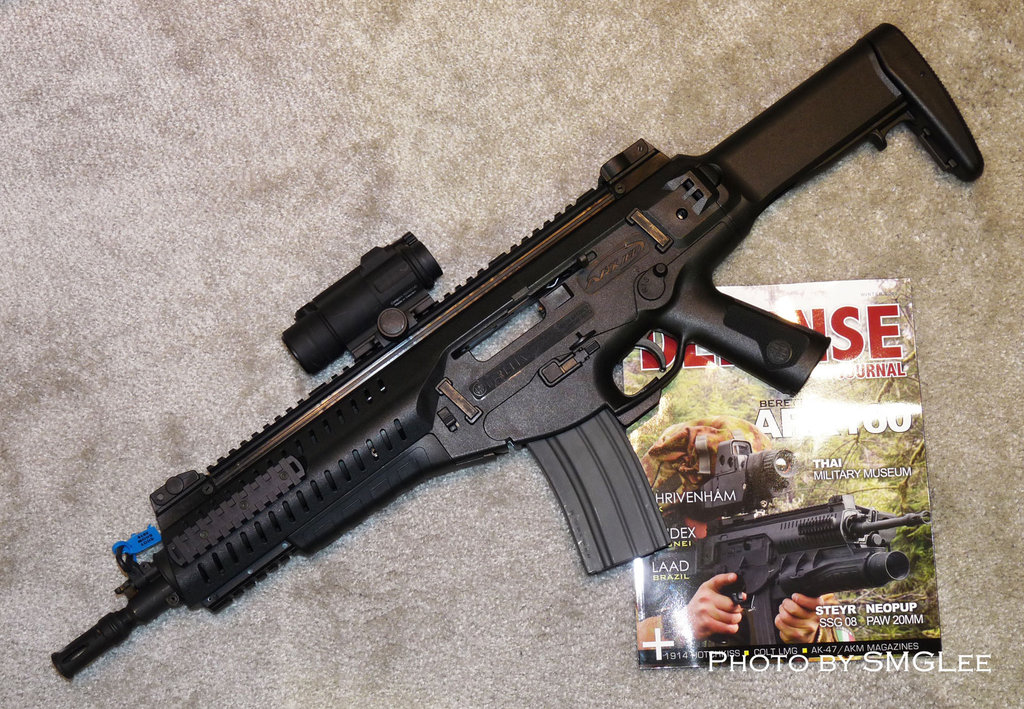

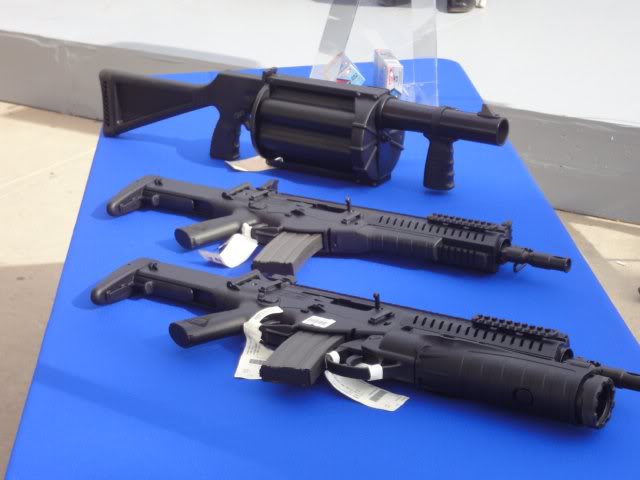

在SHOT SHOW 2010上的ARX160

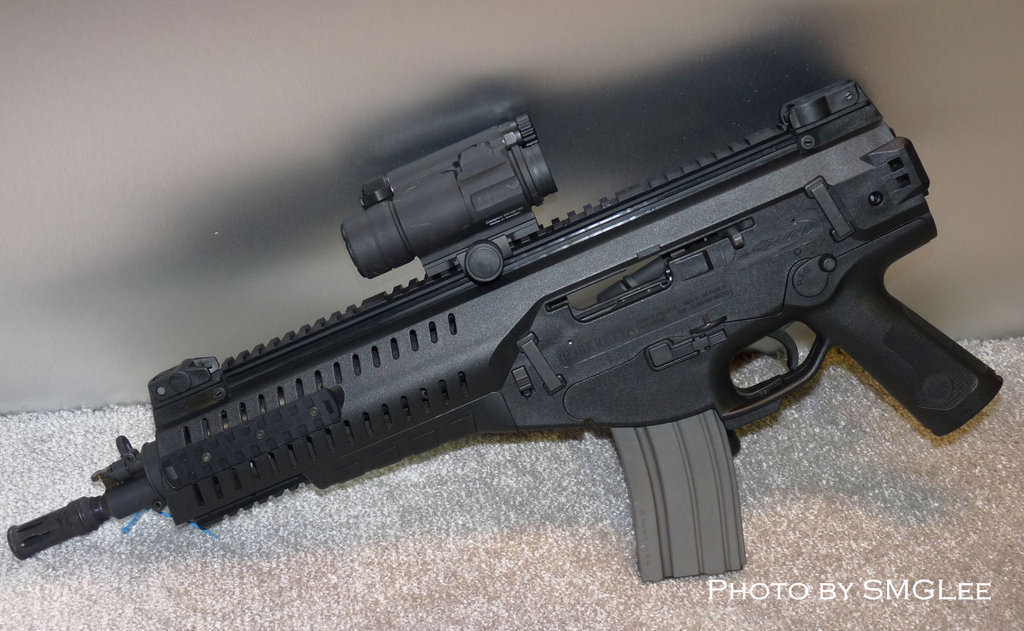

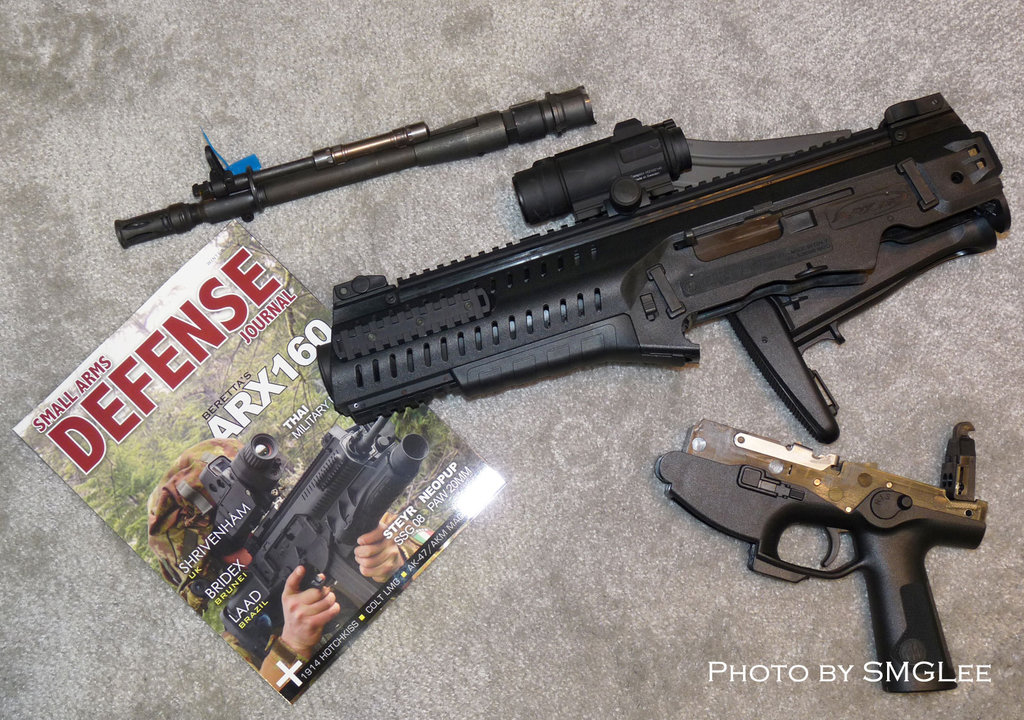

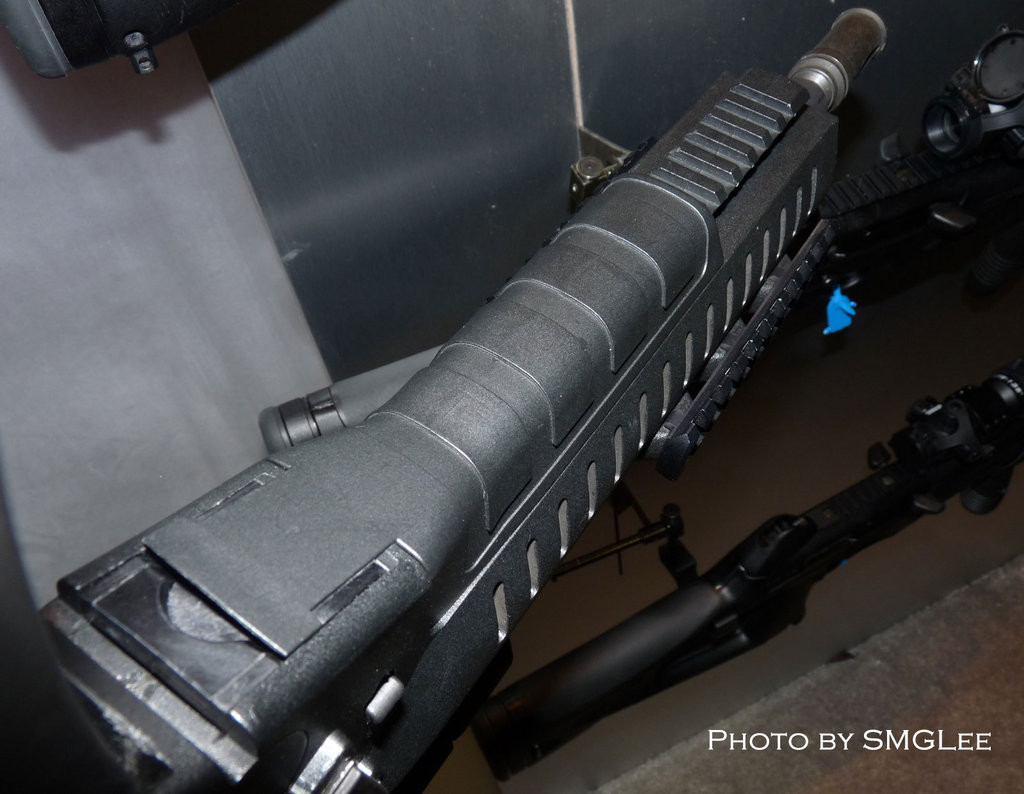

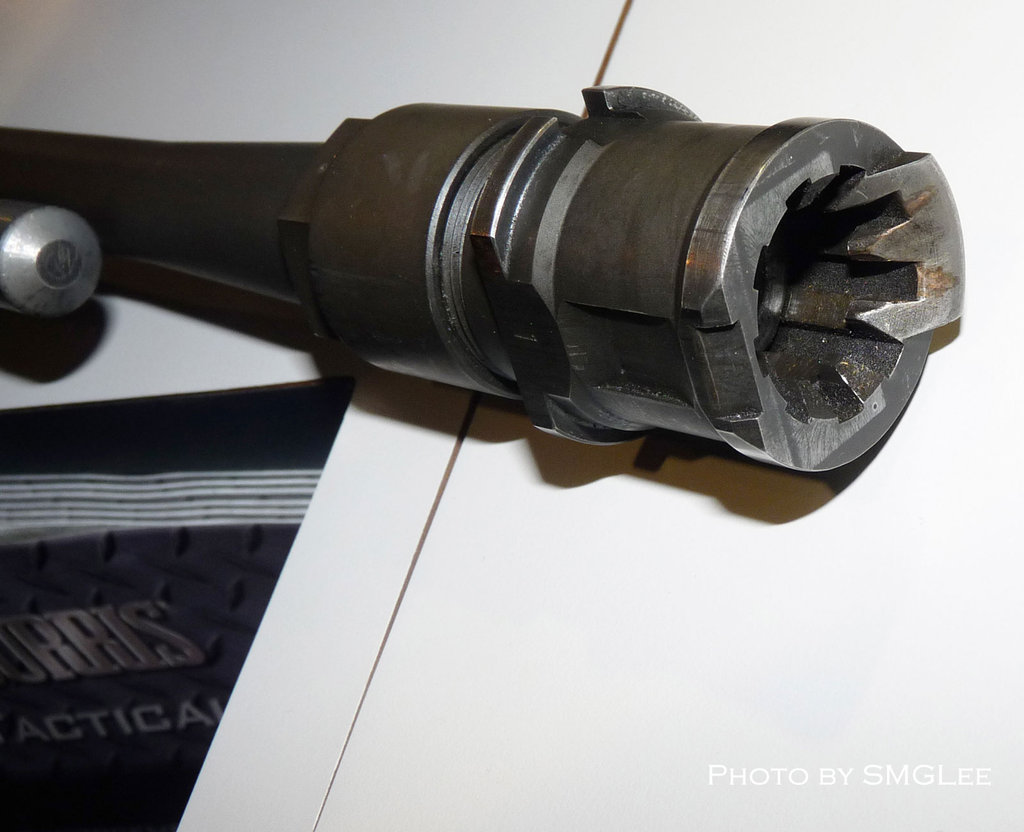

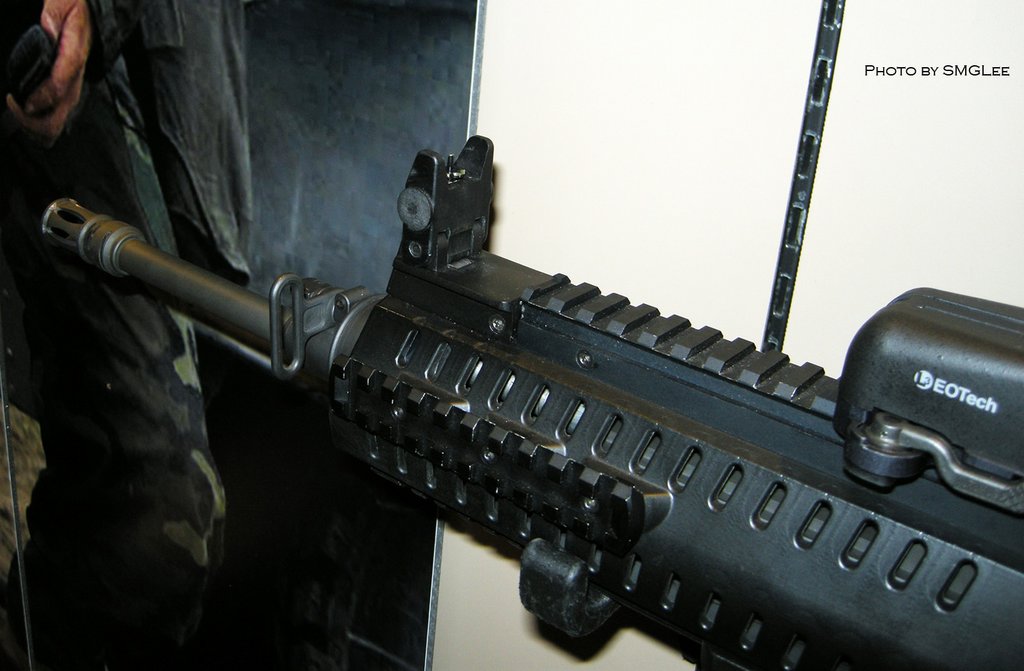

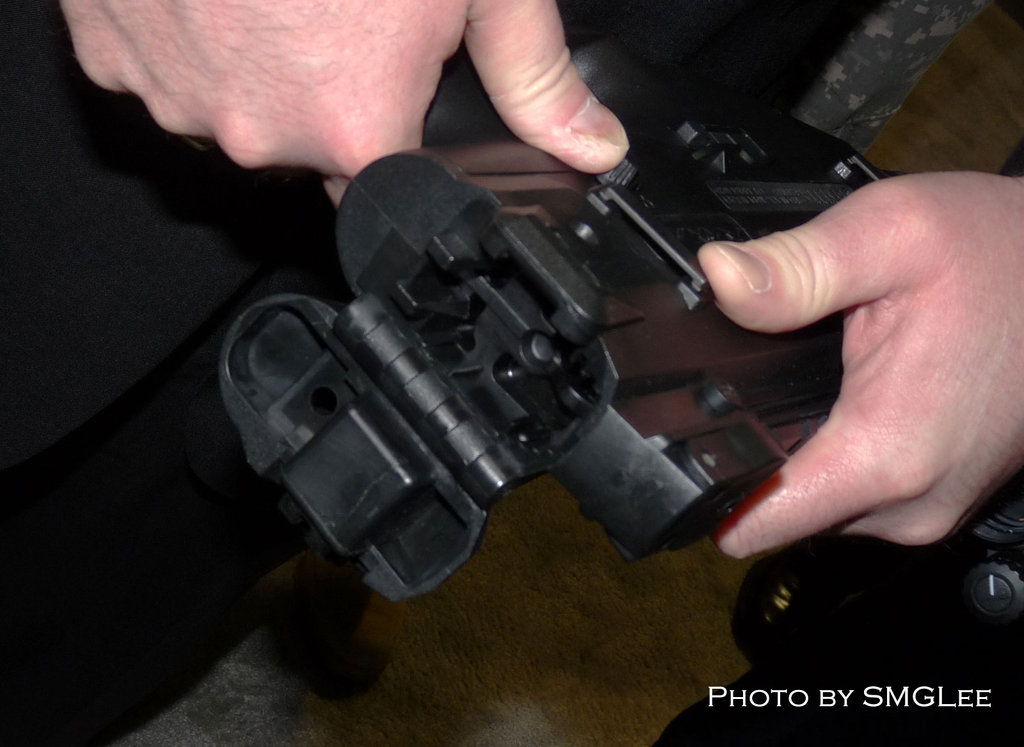

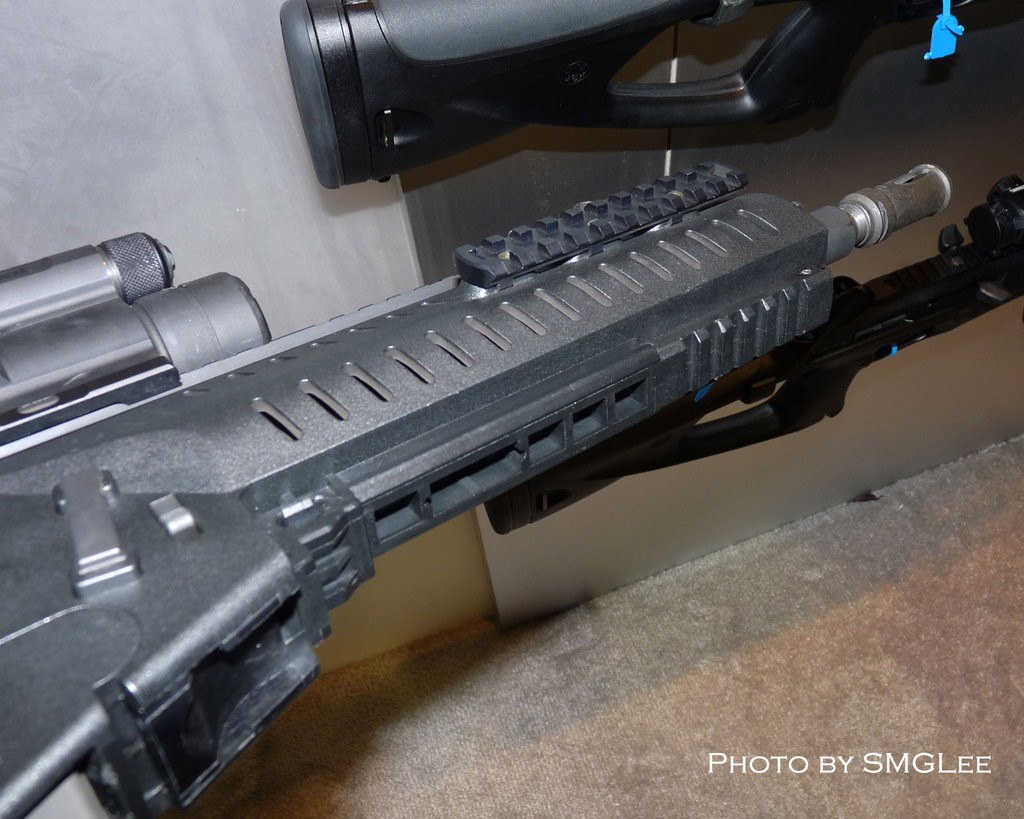

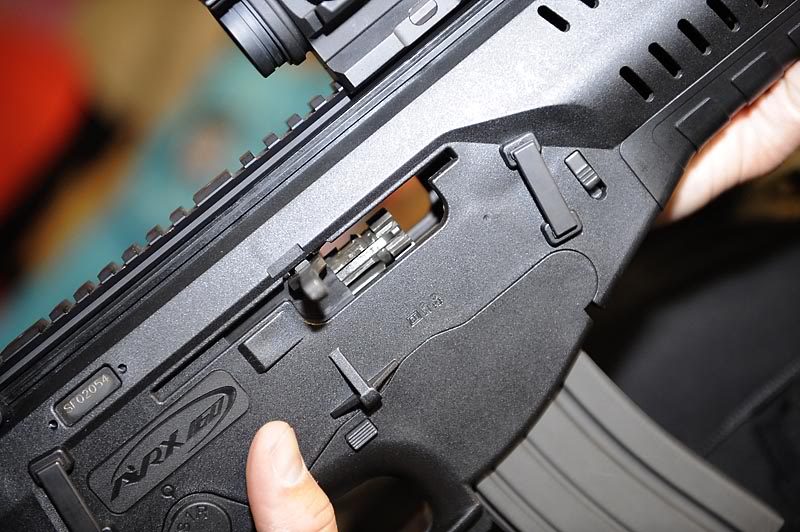

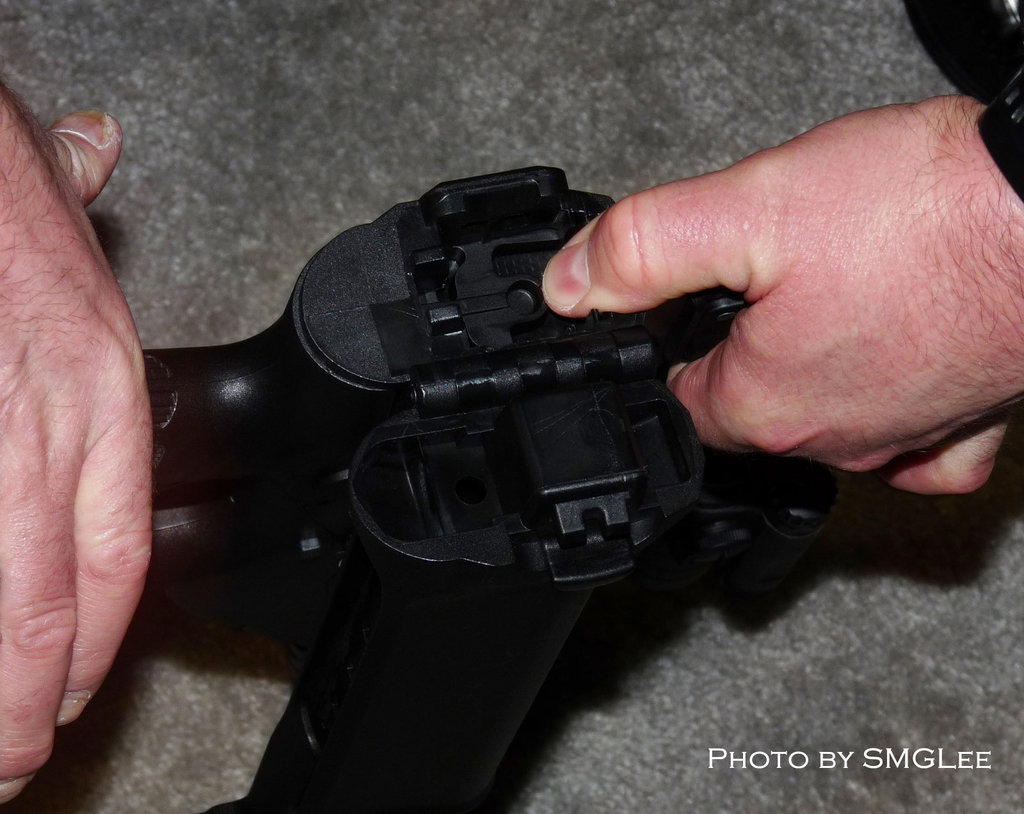

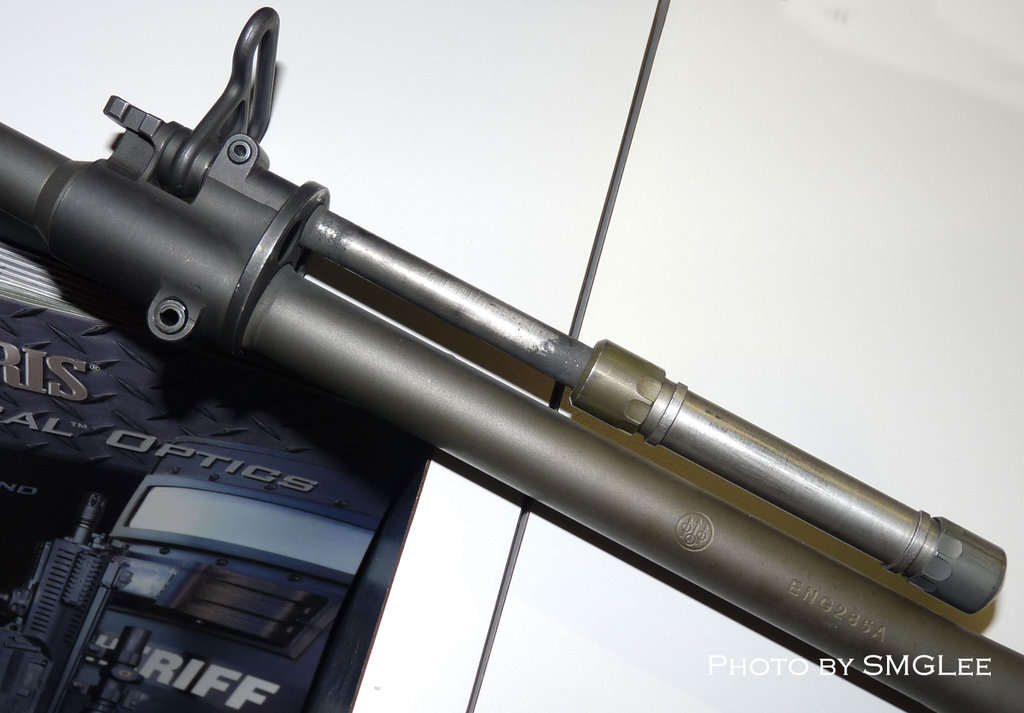

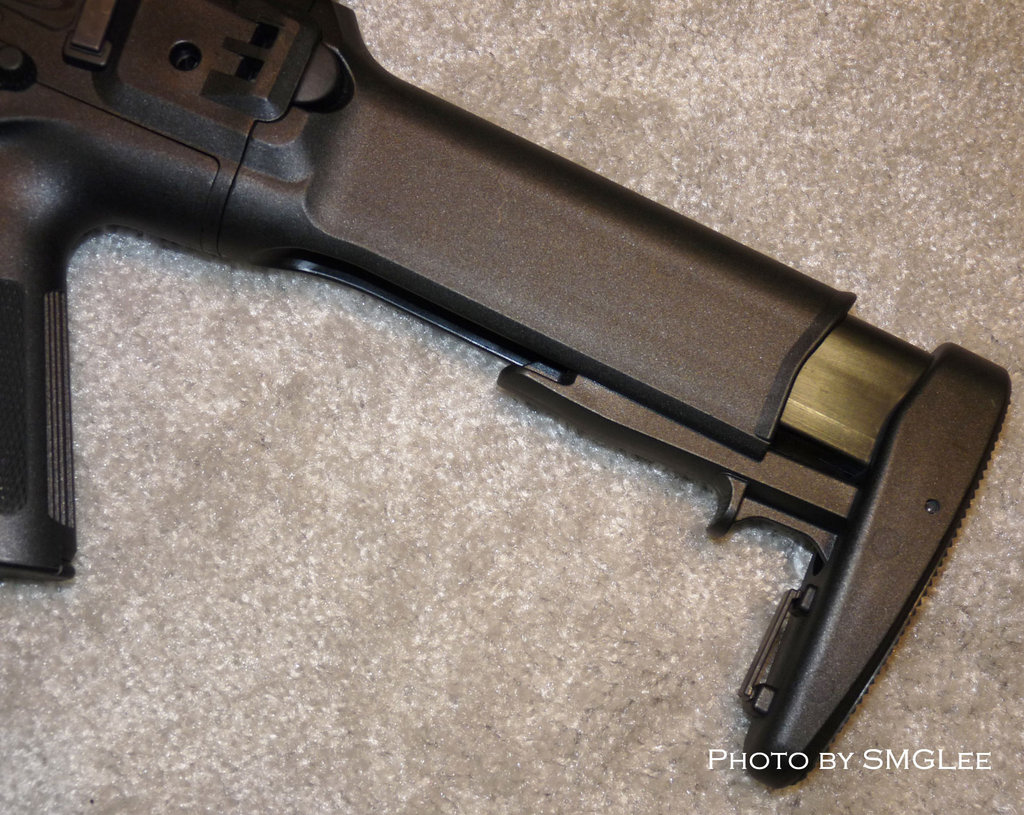

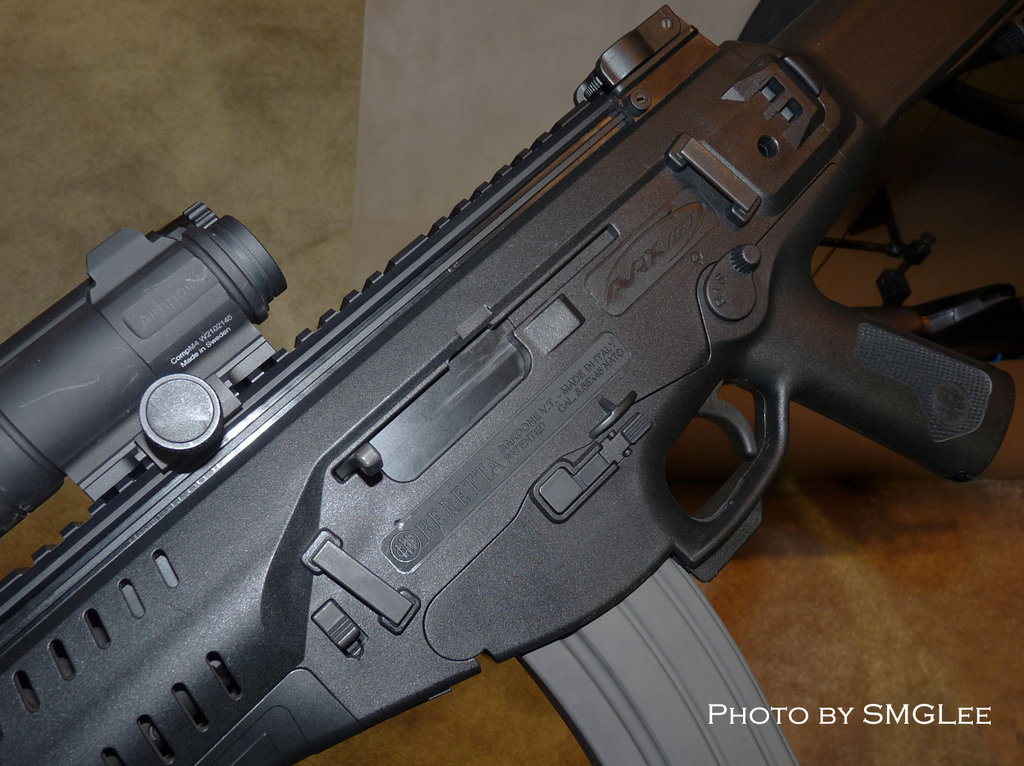

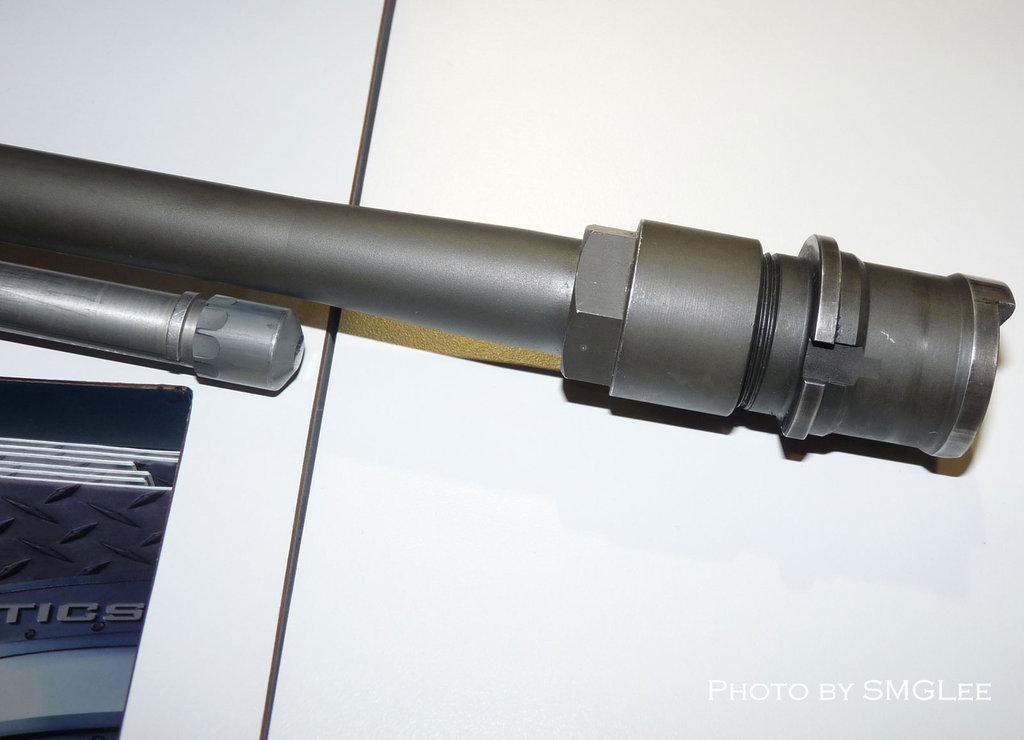

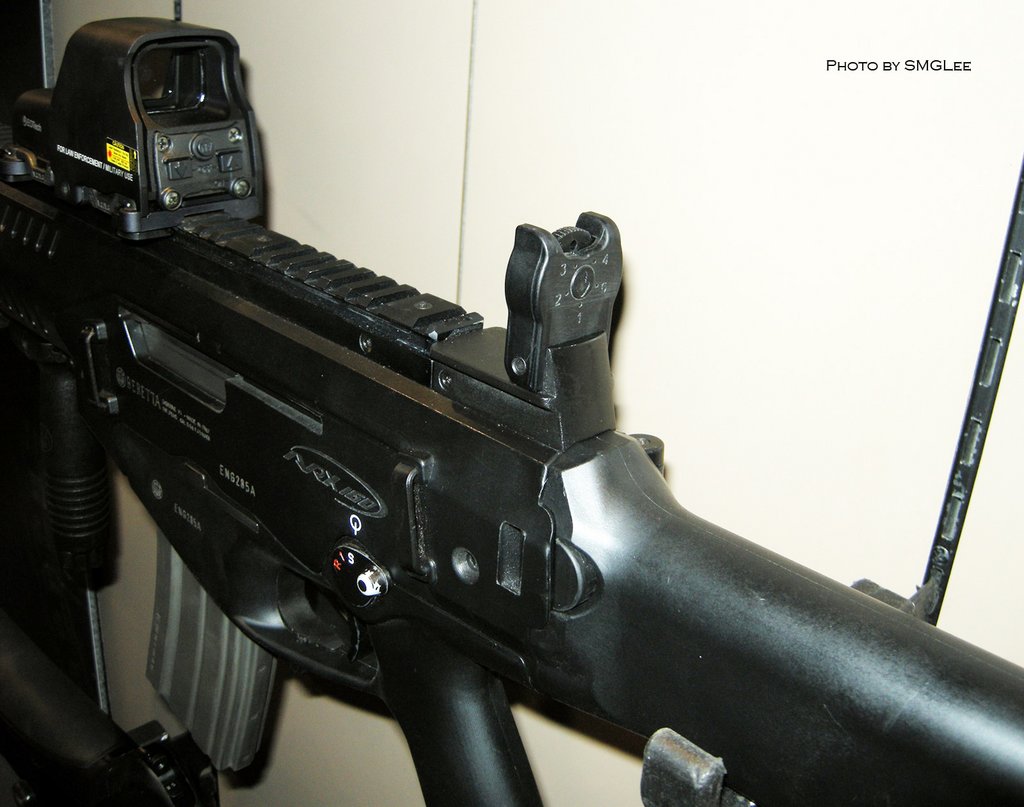

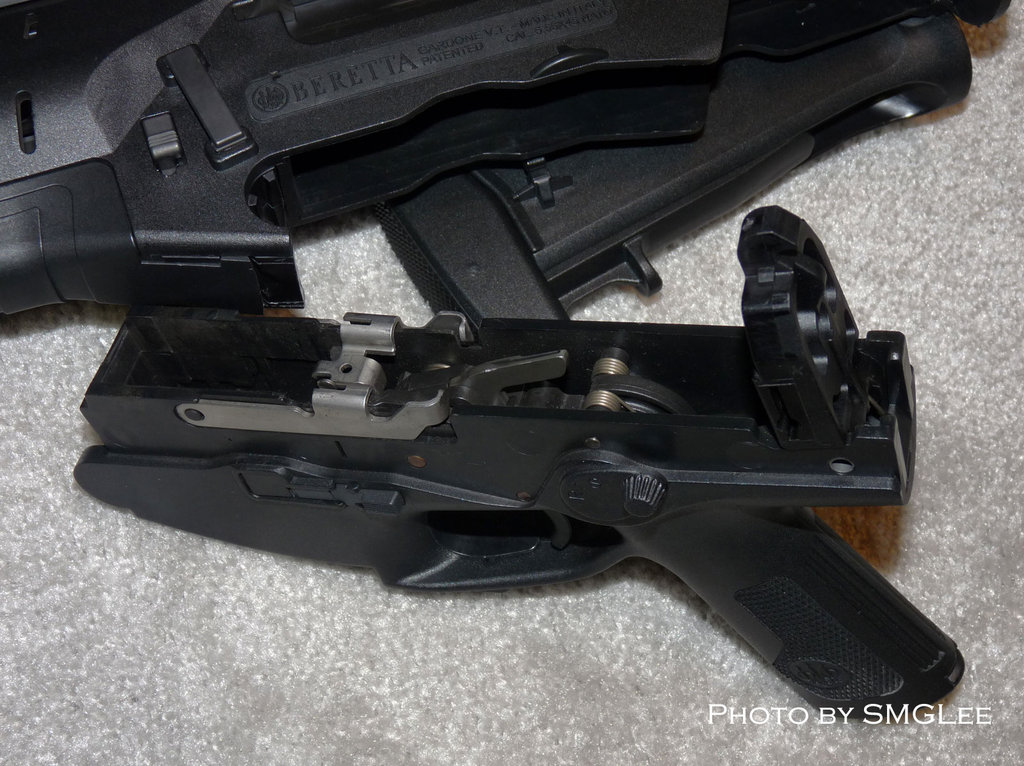

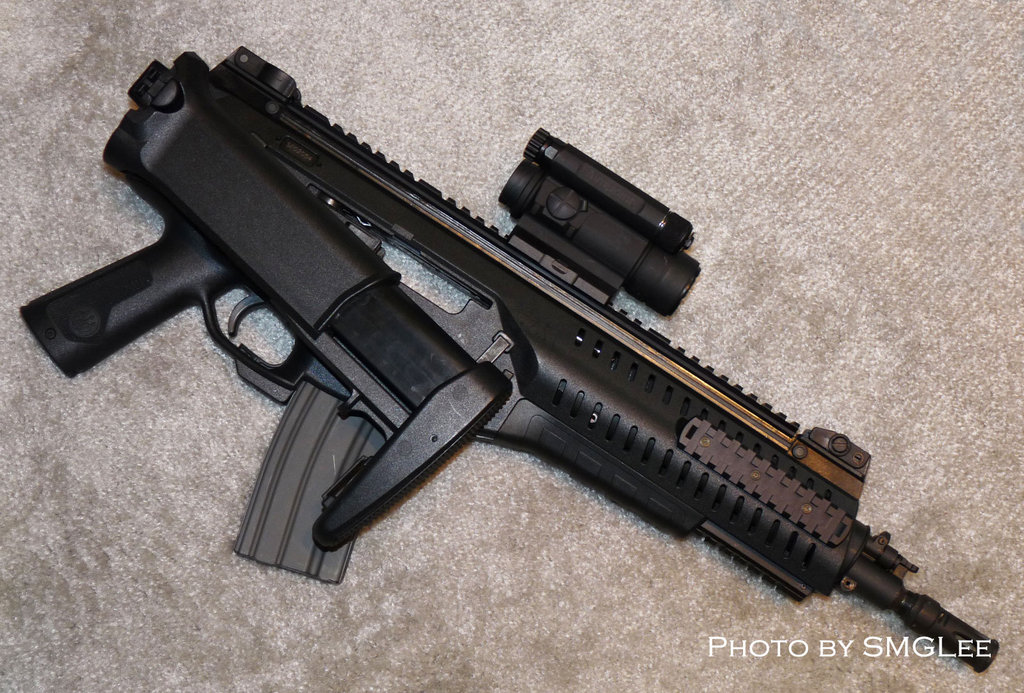

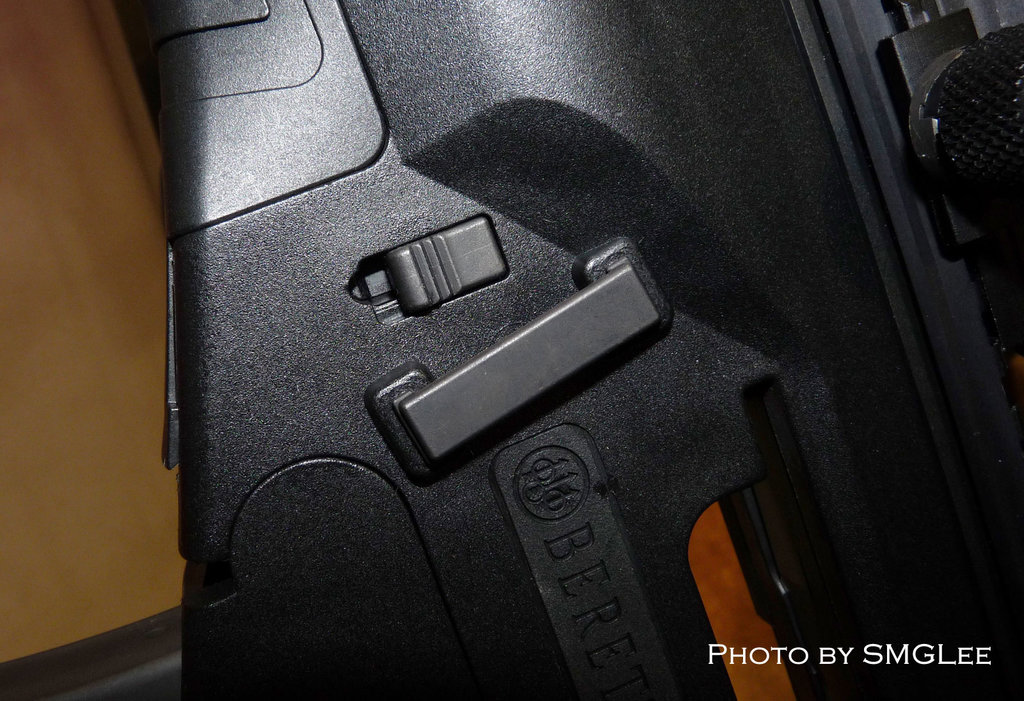

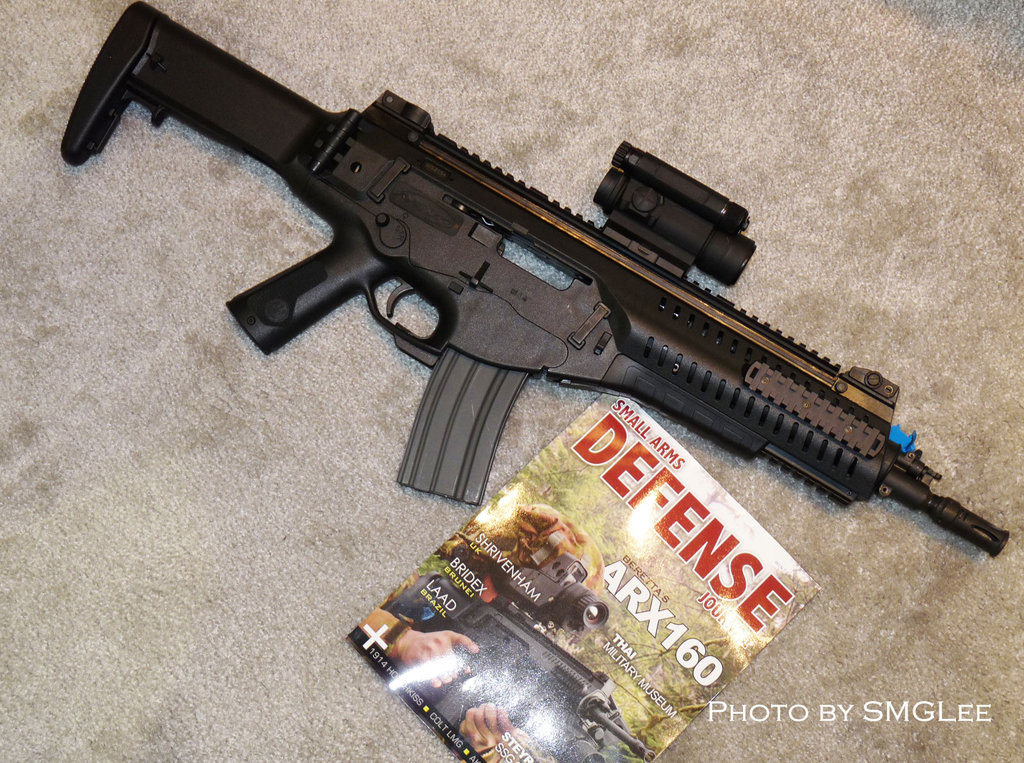

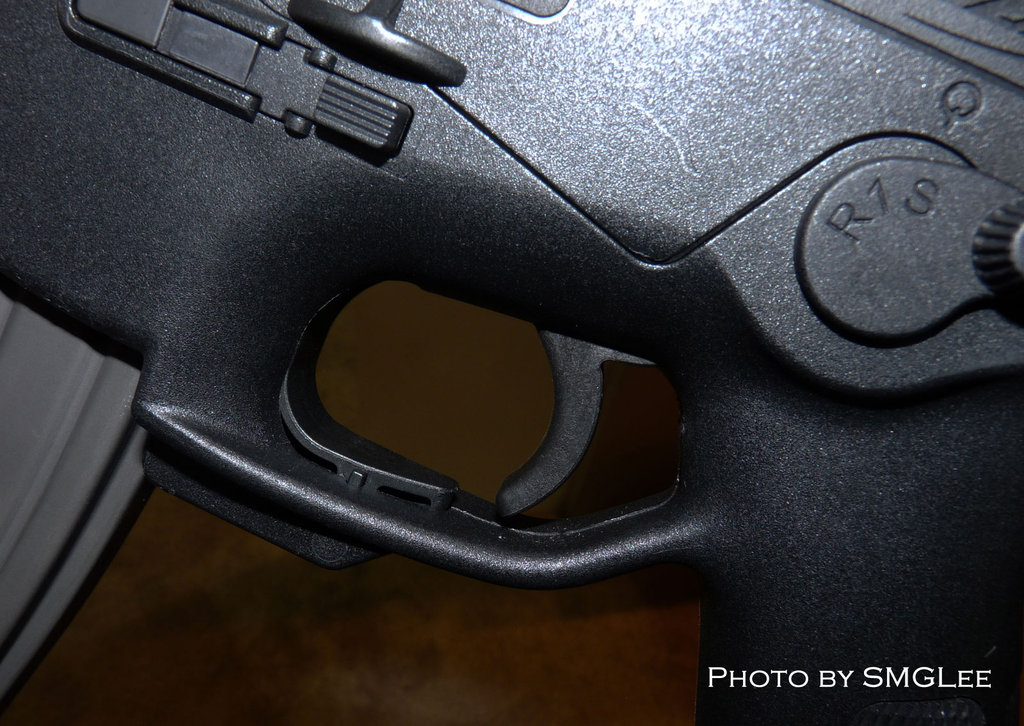

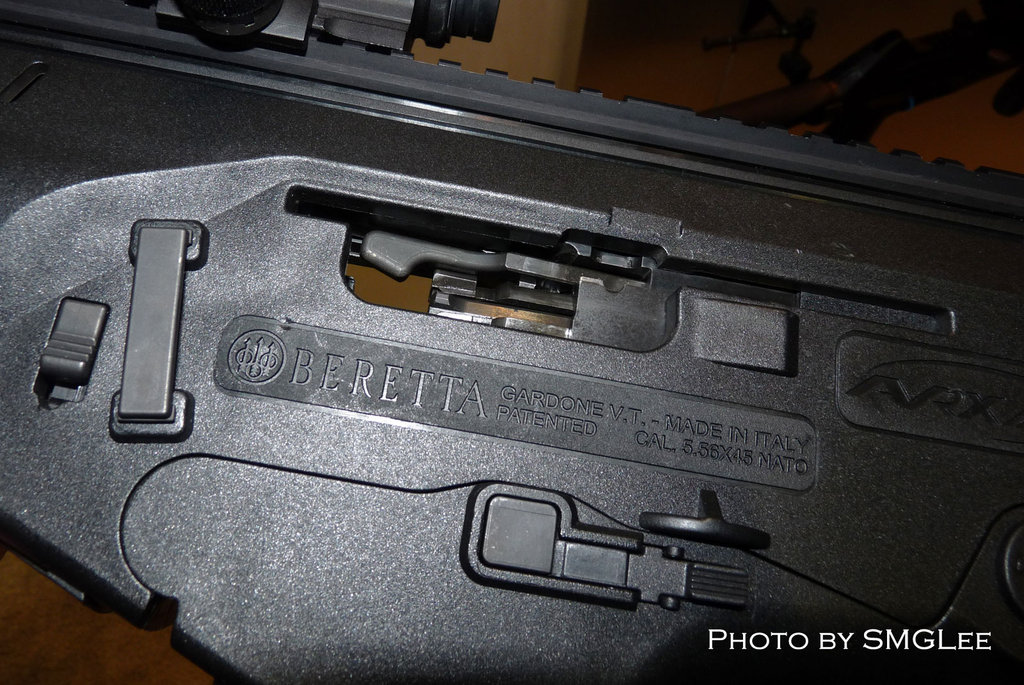

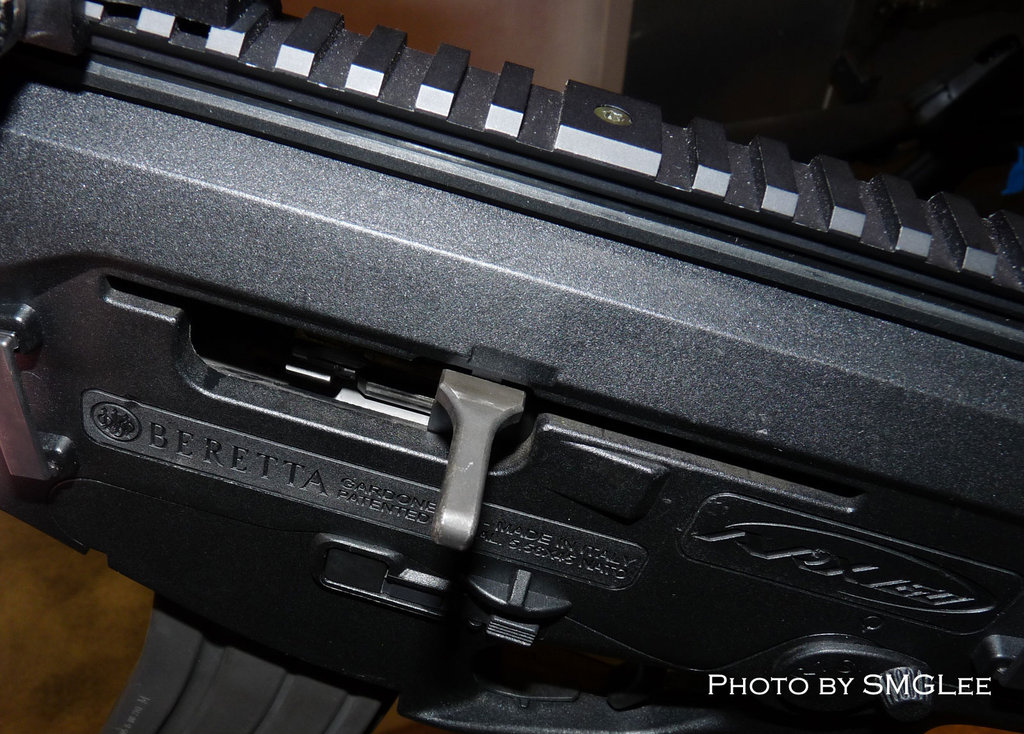

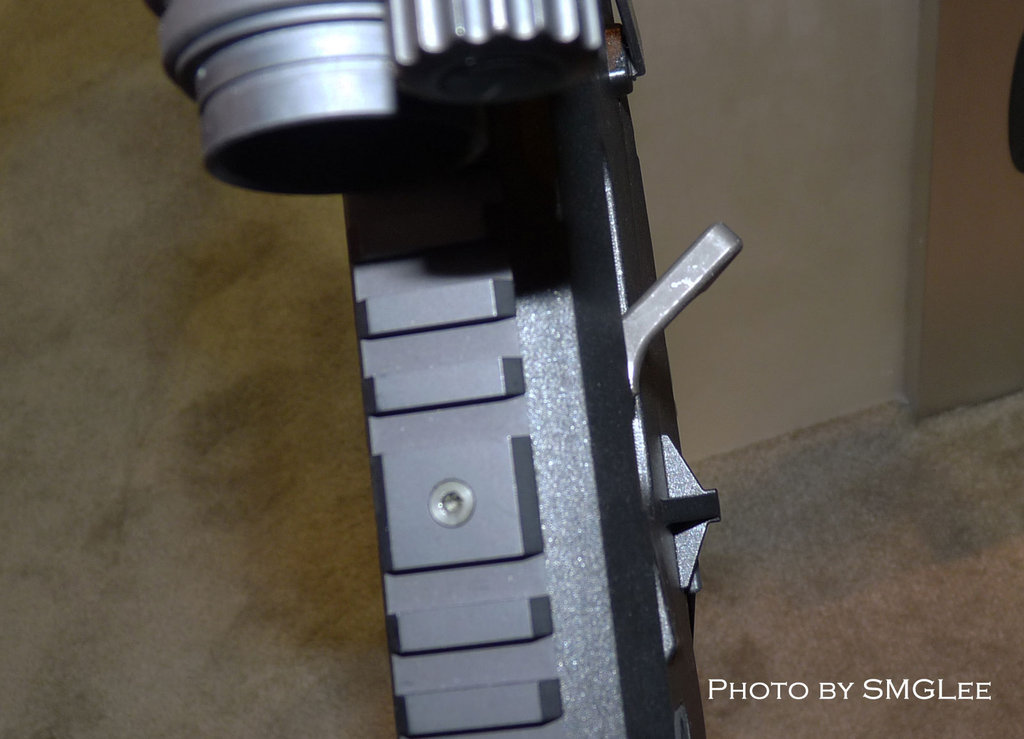

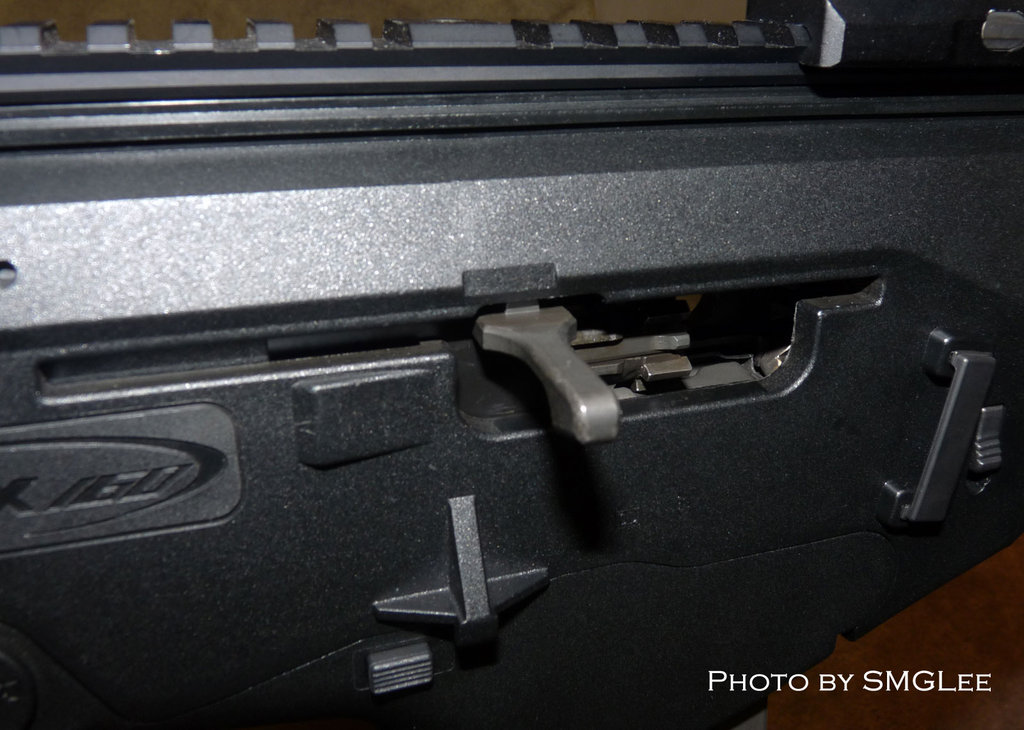

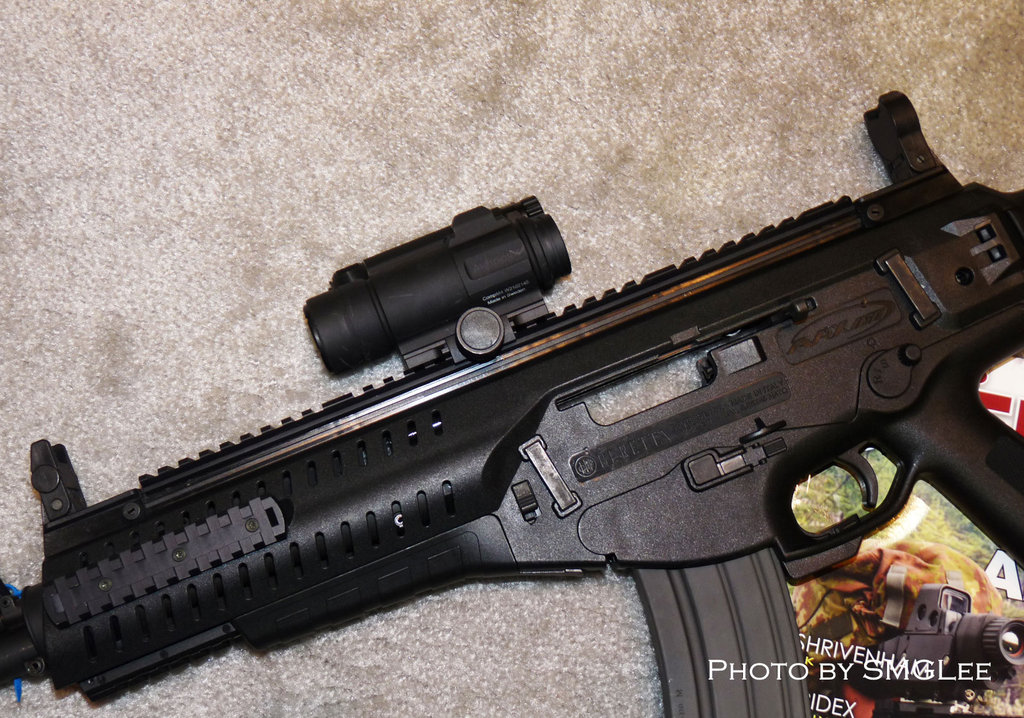

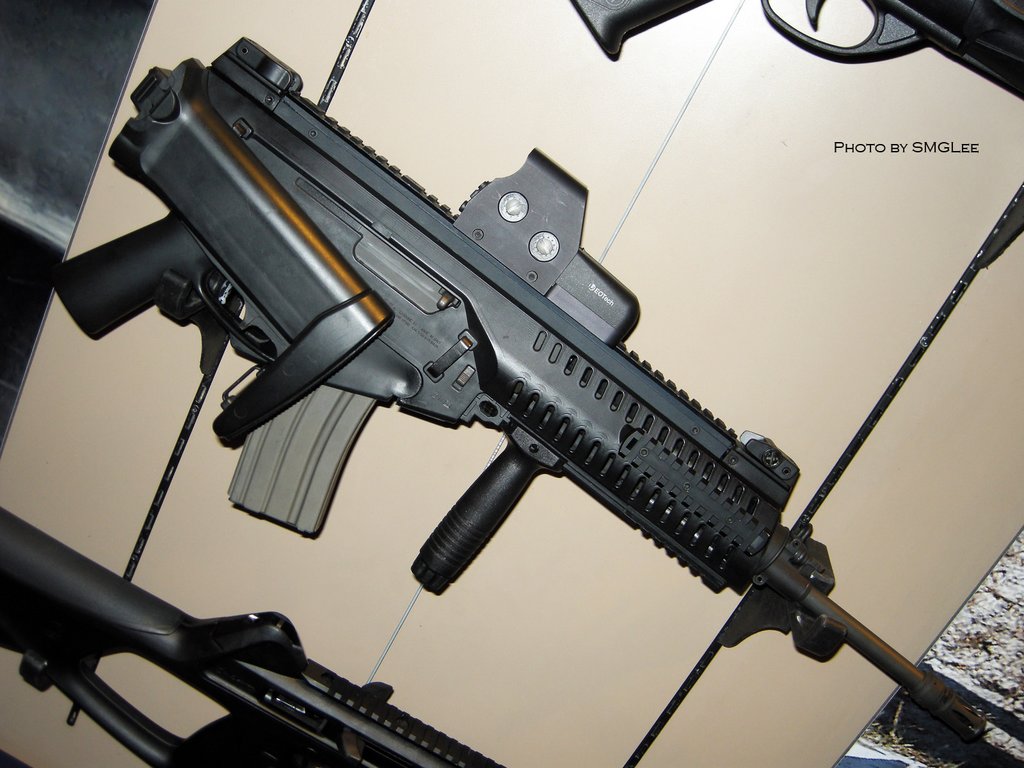

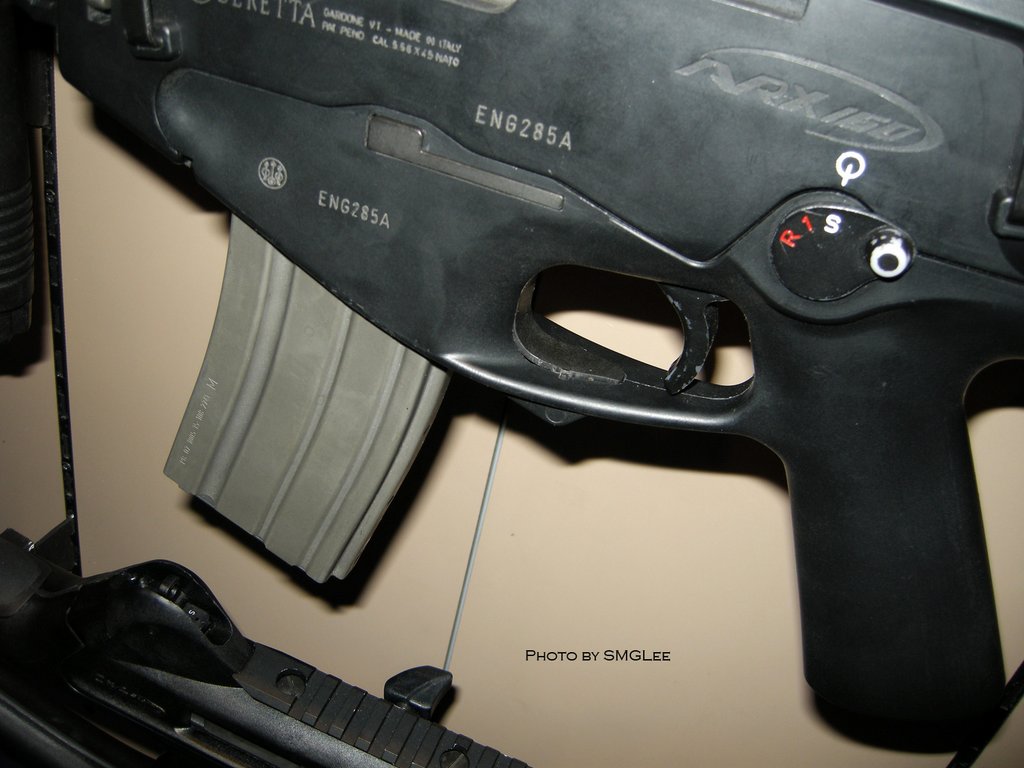

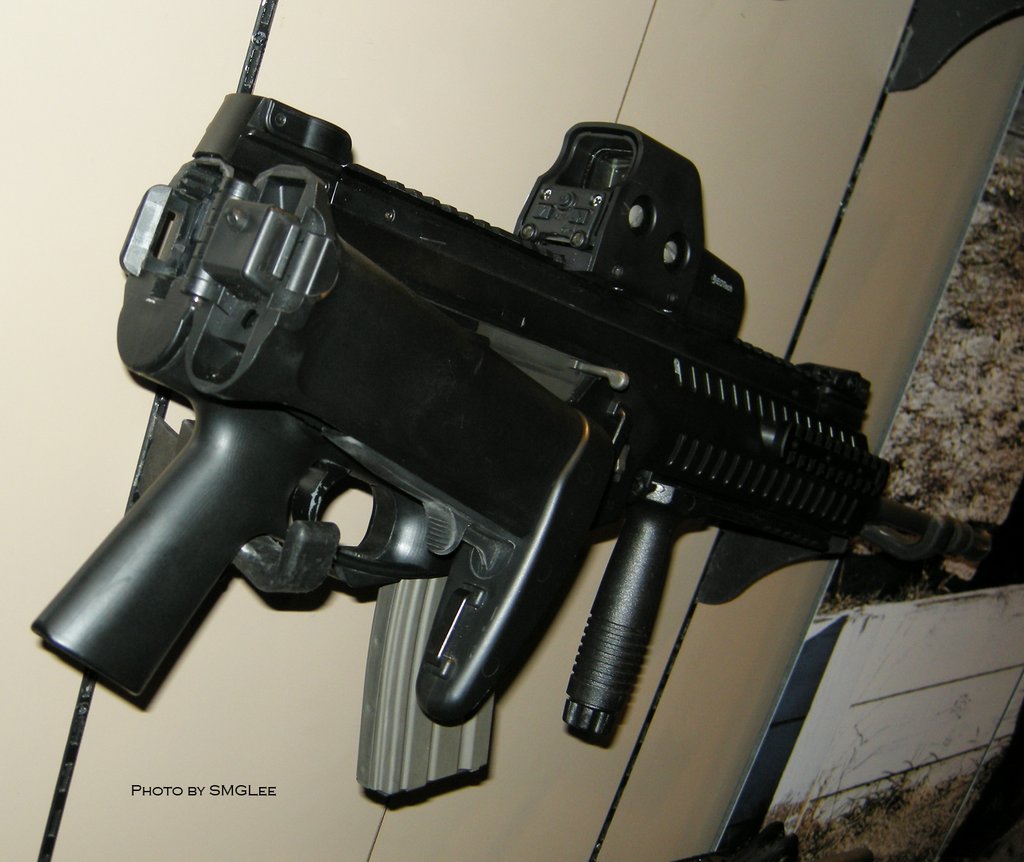

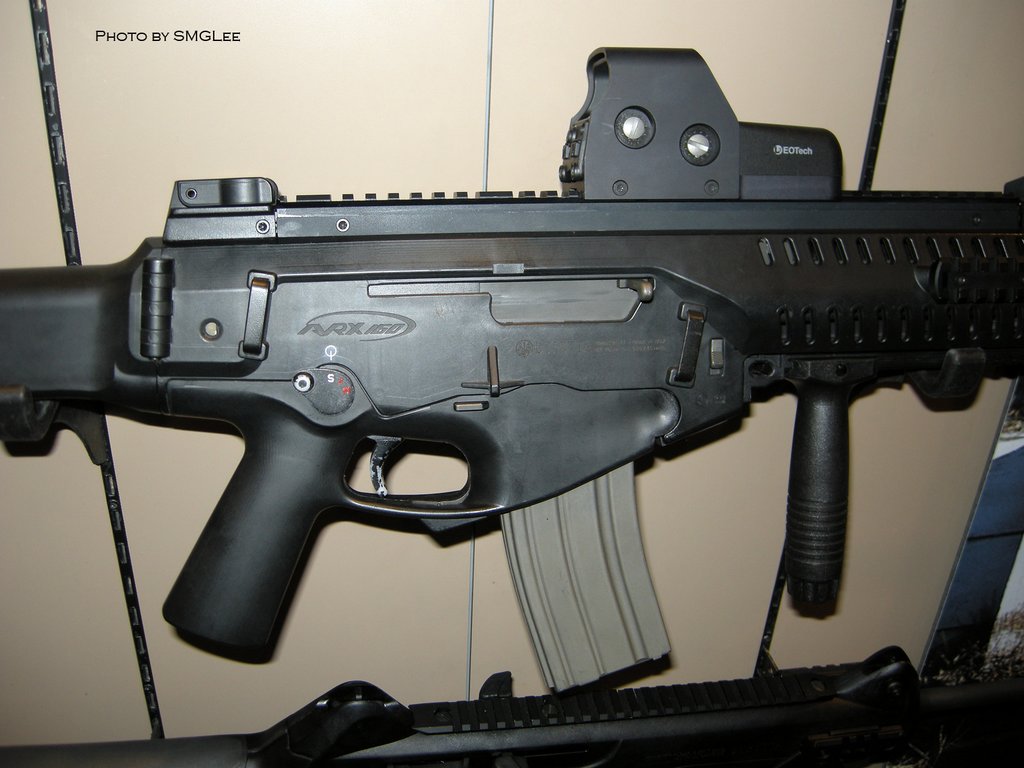

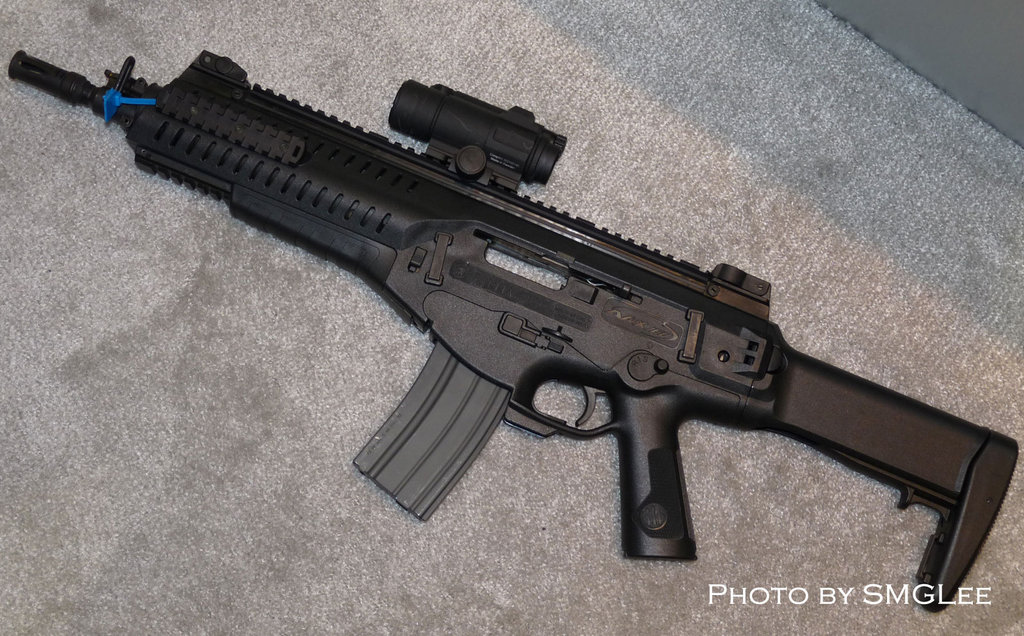

SMGLeed在SHOT SHOW 2010上拍摄的ARX-160的各个细部特写

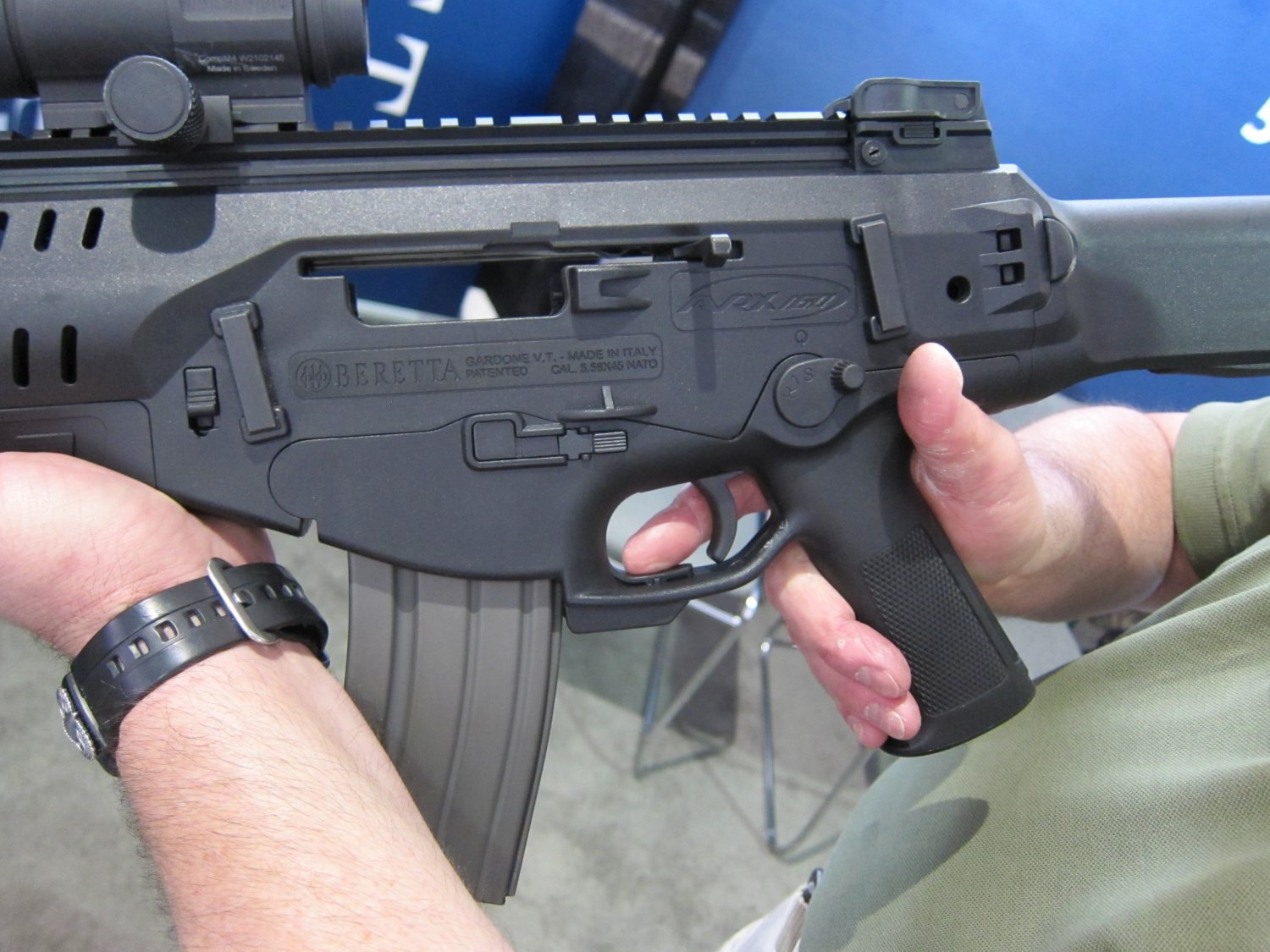

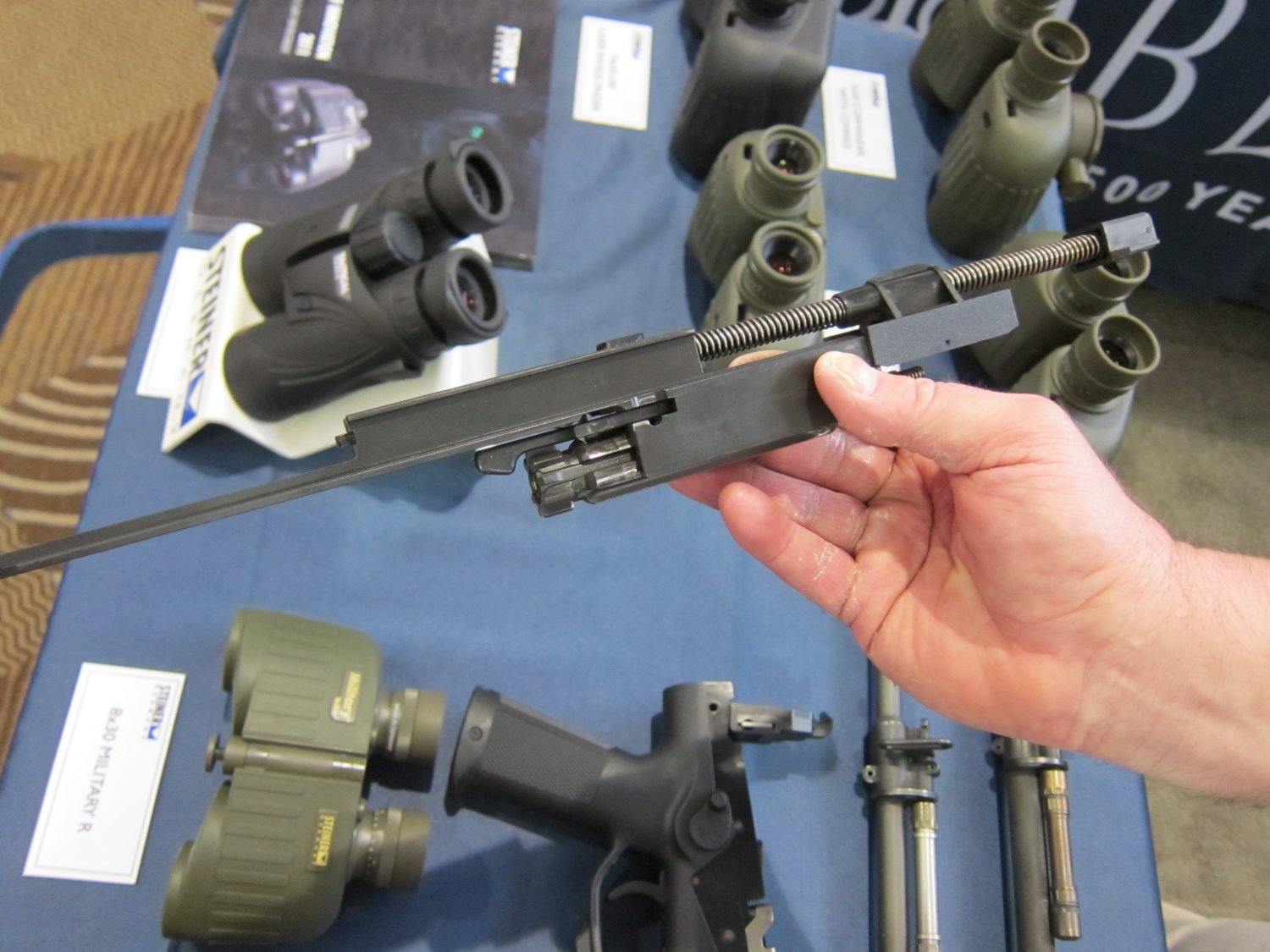

在2011年美国特种部队行业协会(SOFIC)展会上的ARX160

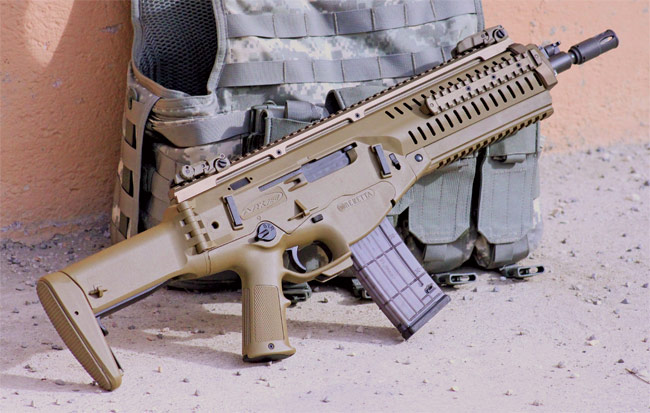

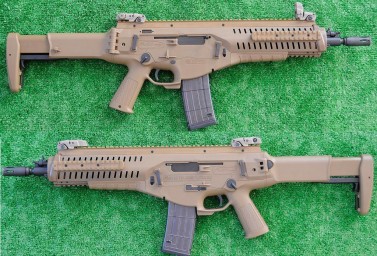

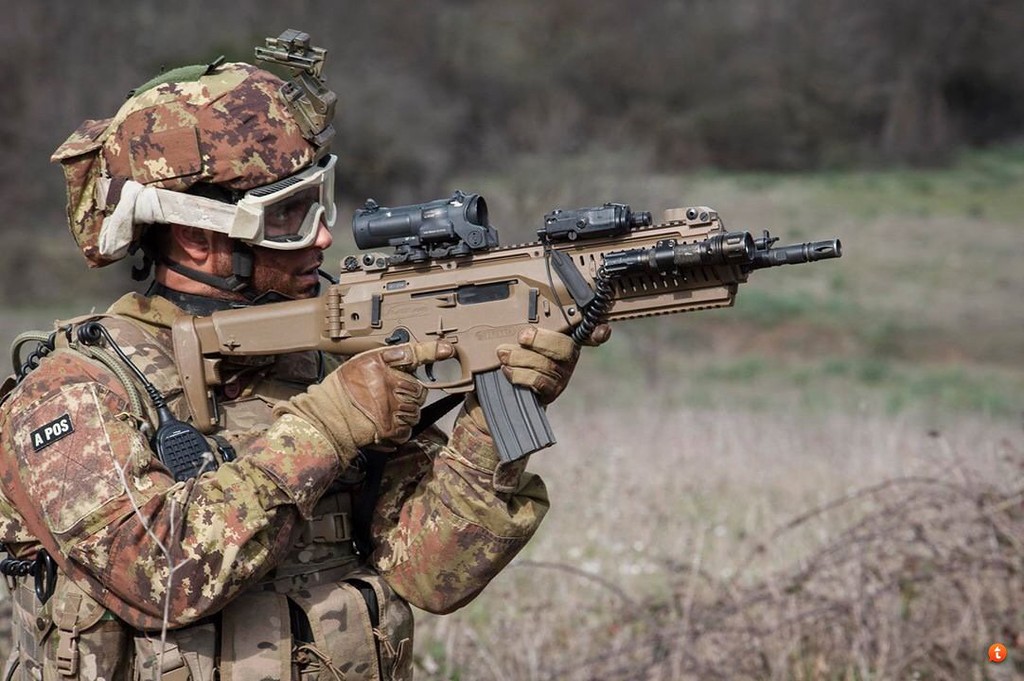

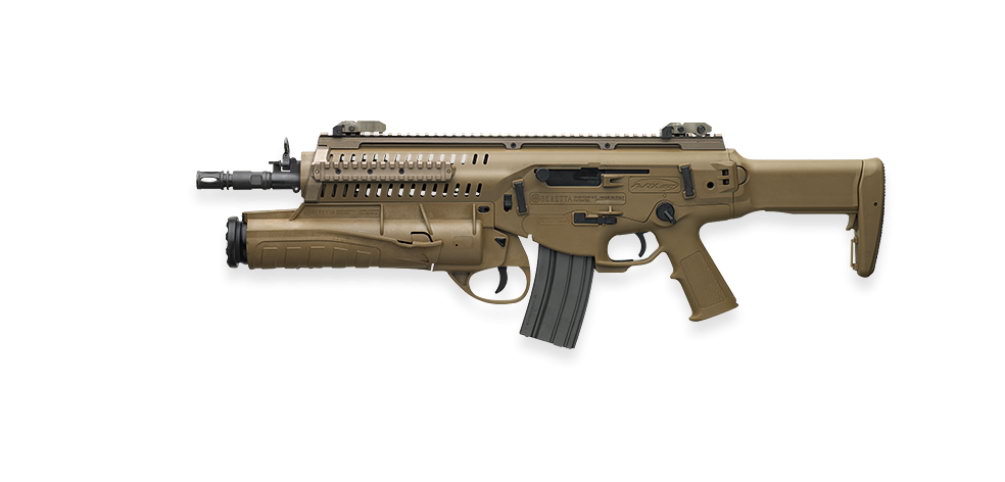

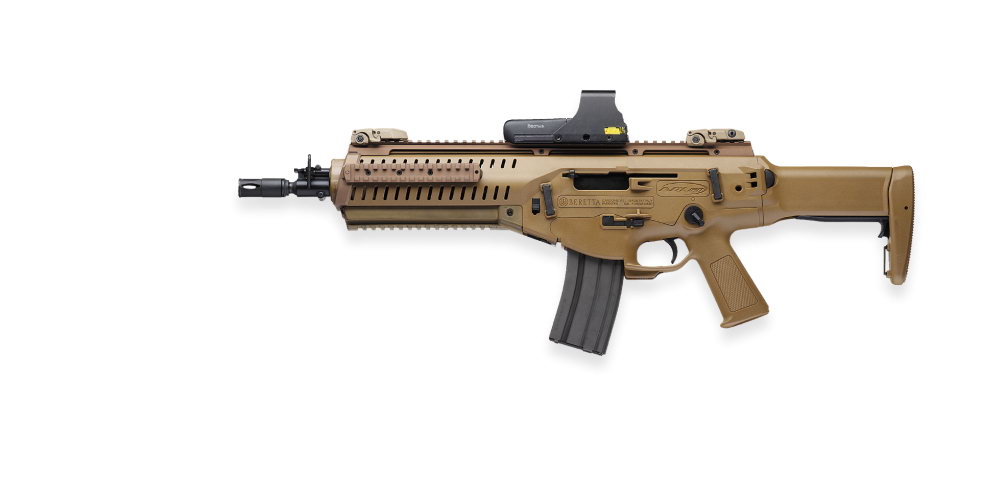

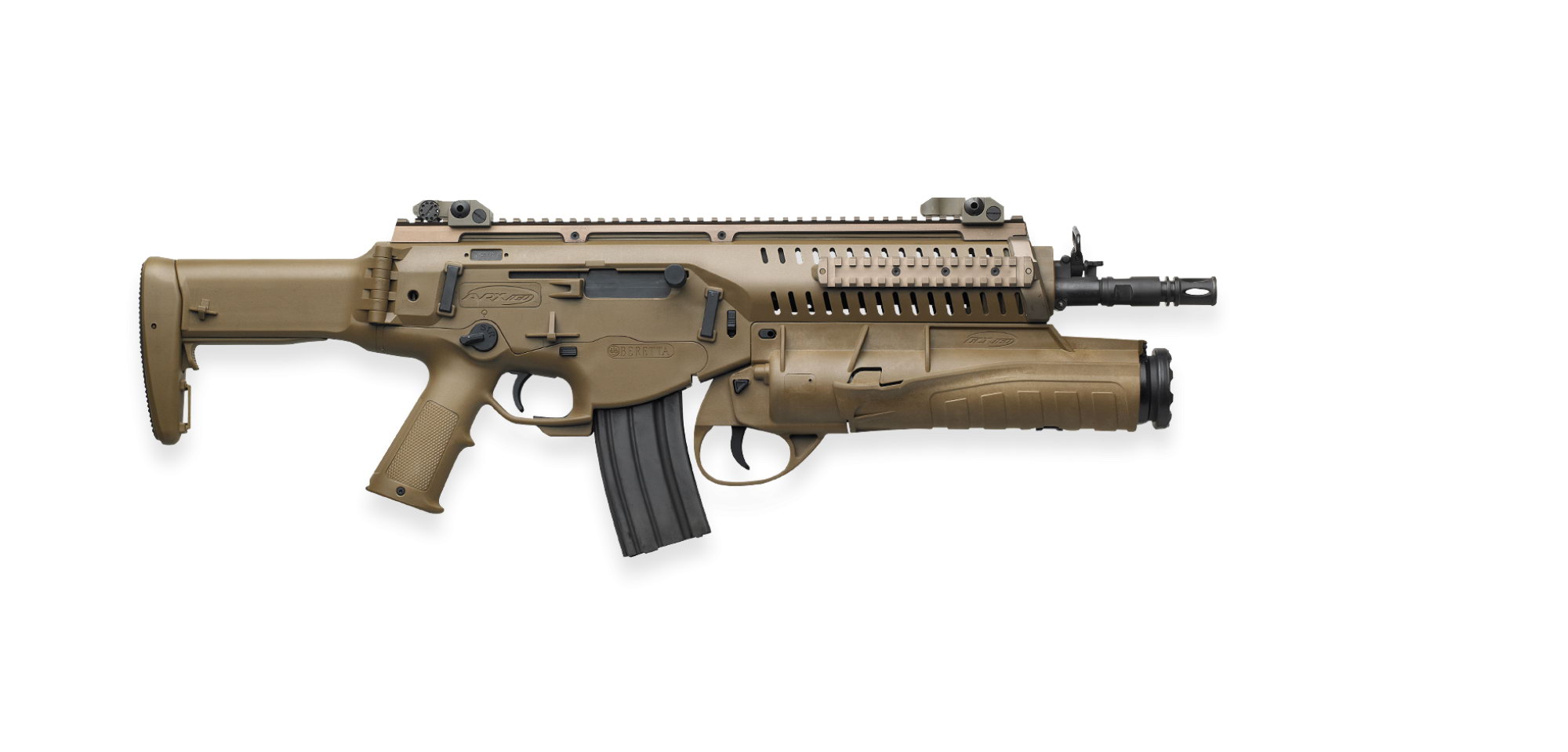

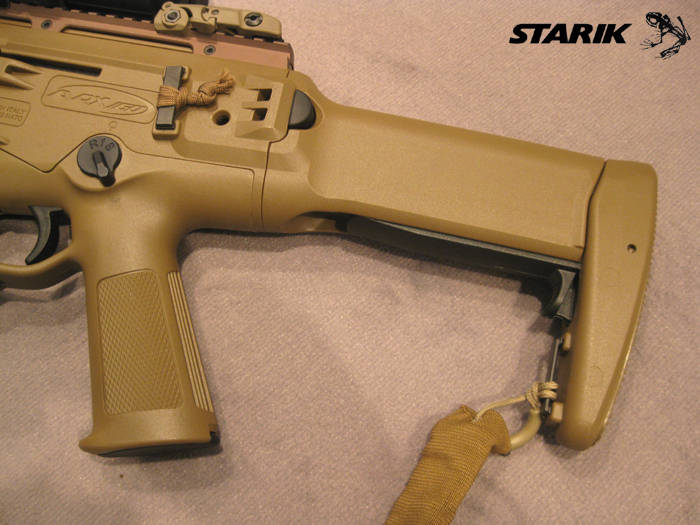

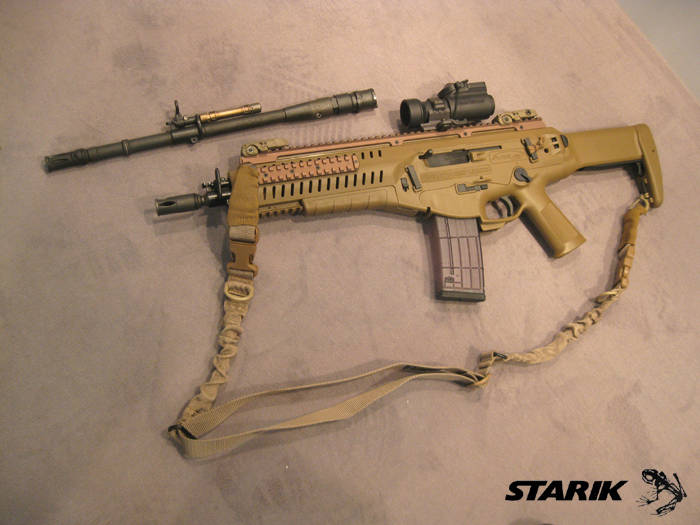

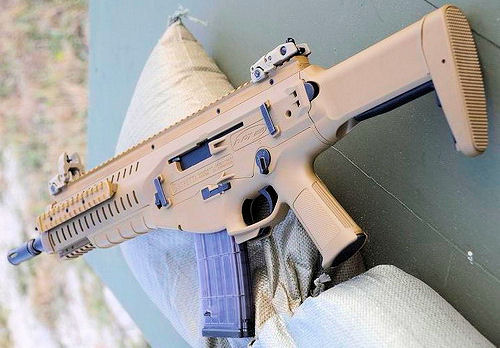

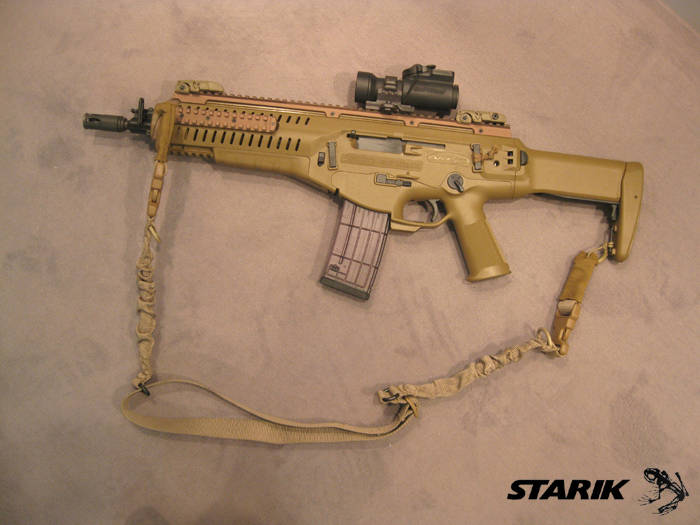

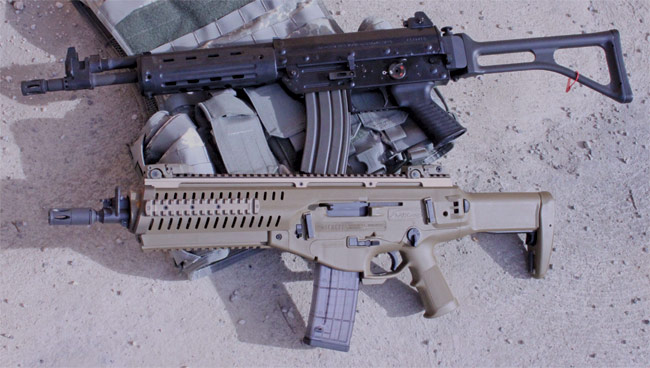

沙漠色外形的ARX160A2


ARX160 A2

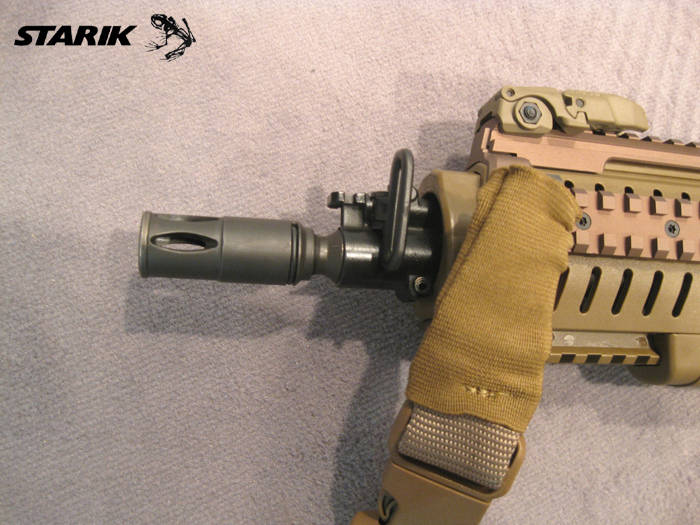

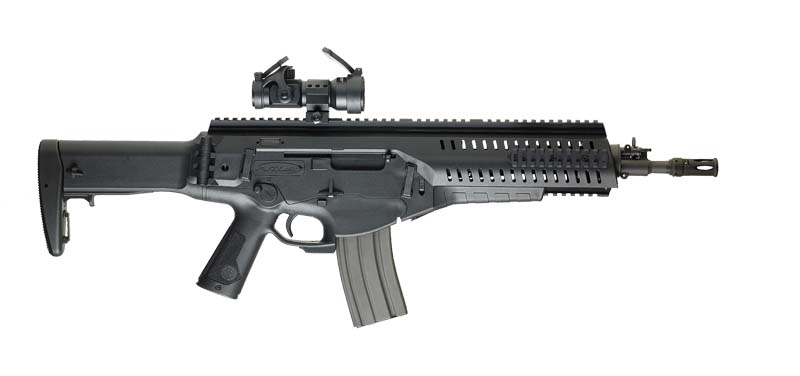

短枪管的ARX160A2

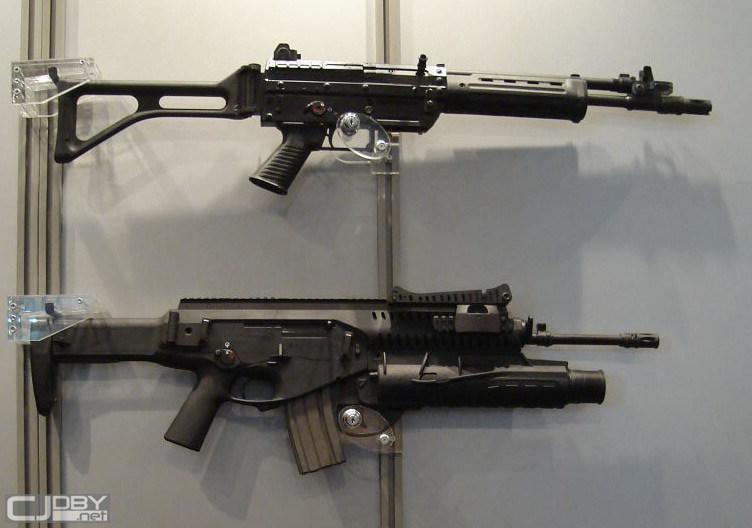

与SCS70/90


在阿富汗使用ARX160的意大利特种部队


装备ARX160的意大利伞兵


使用了ARX160的墨西哥特警


装备了ARX160的土耳其特种部队


装备了ARX160的 阿尔巴尼亚特种部队

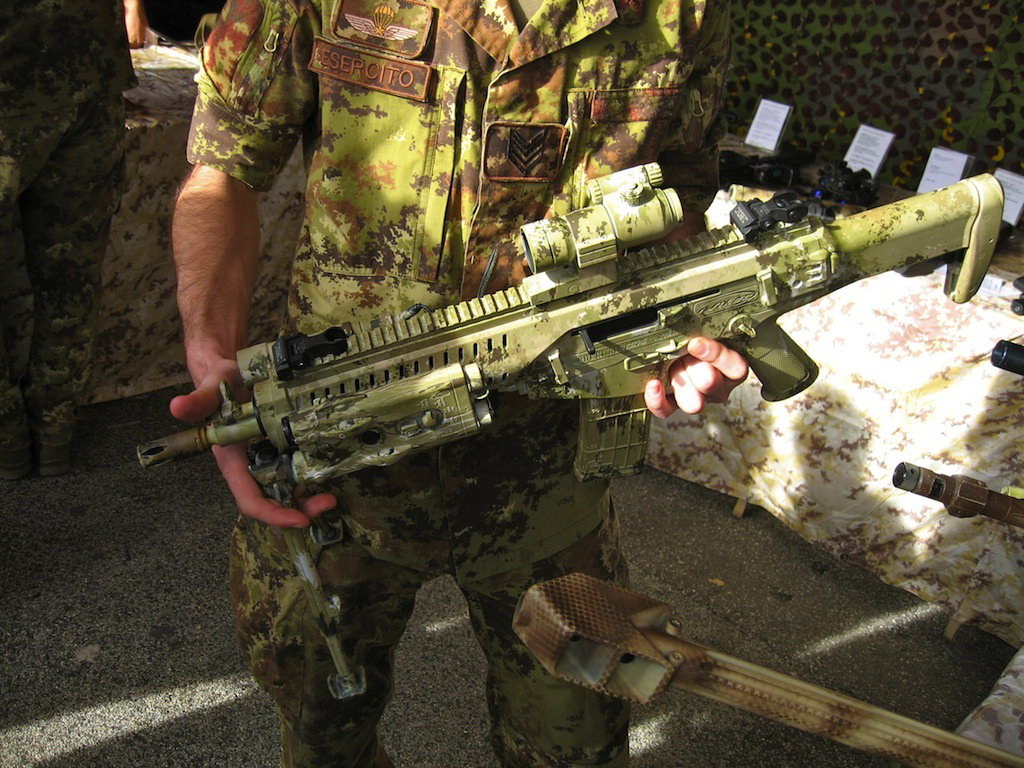

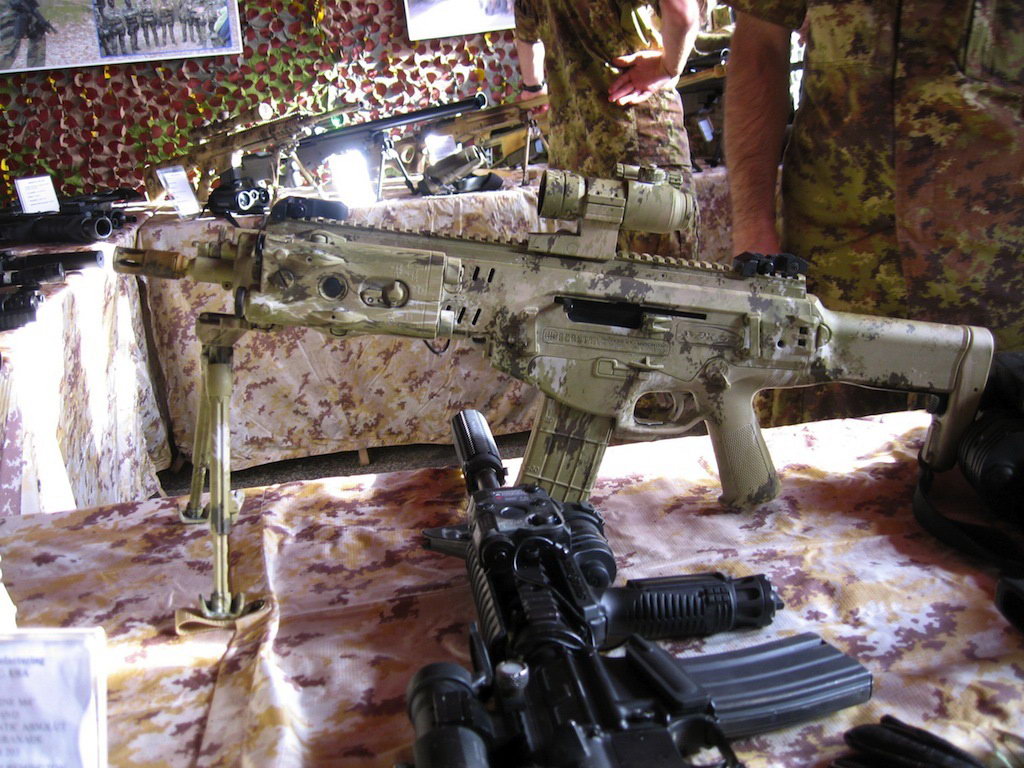

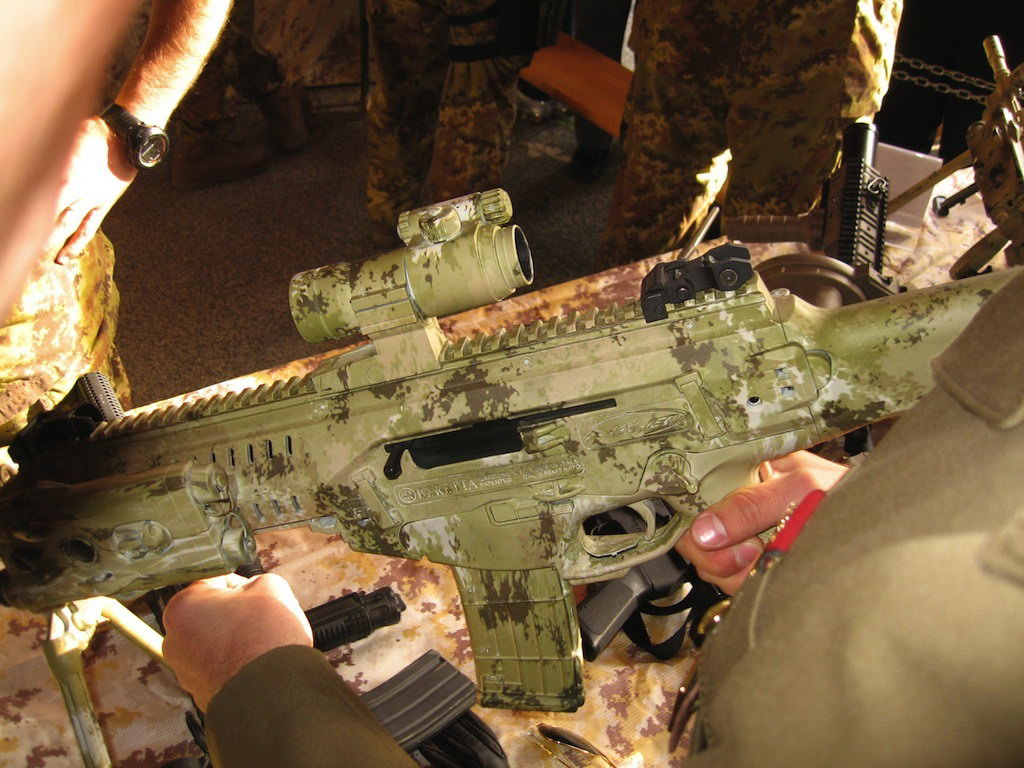

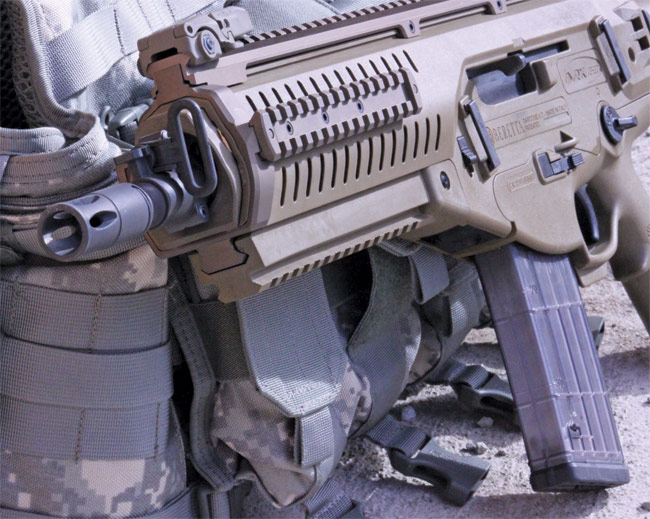

涂迷彩的ARX-160

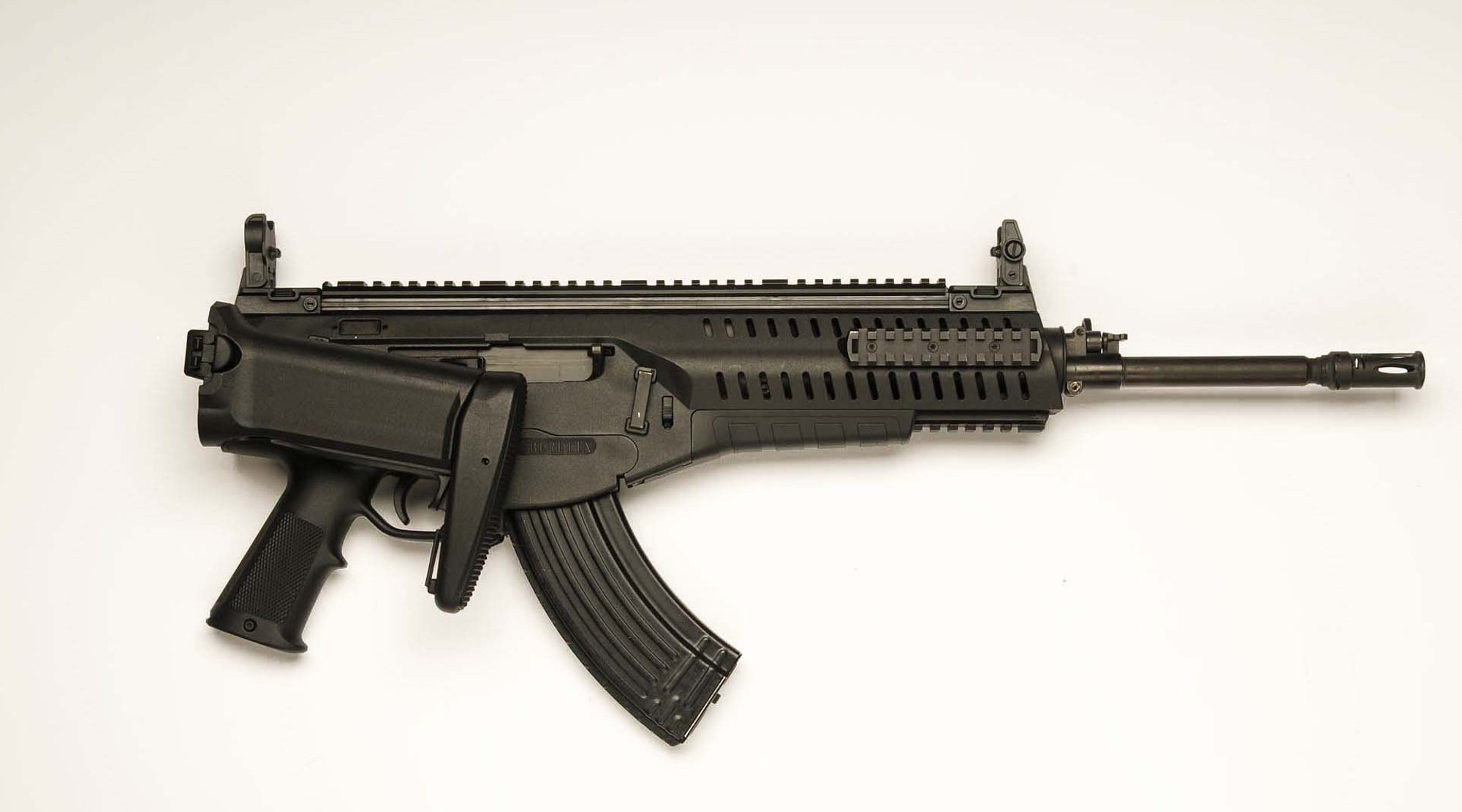

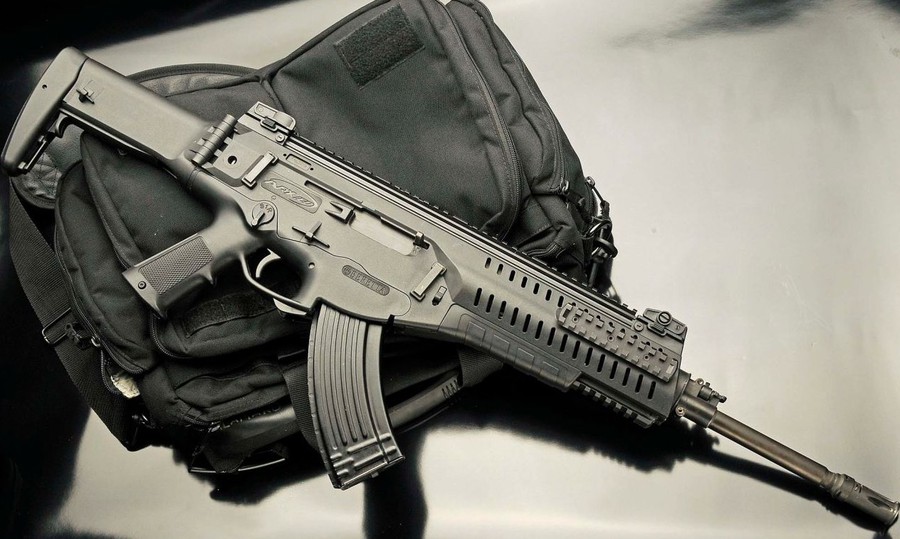

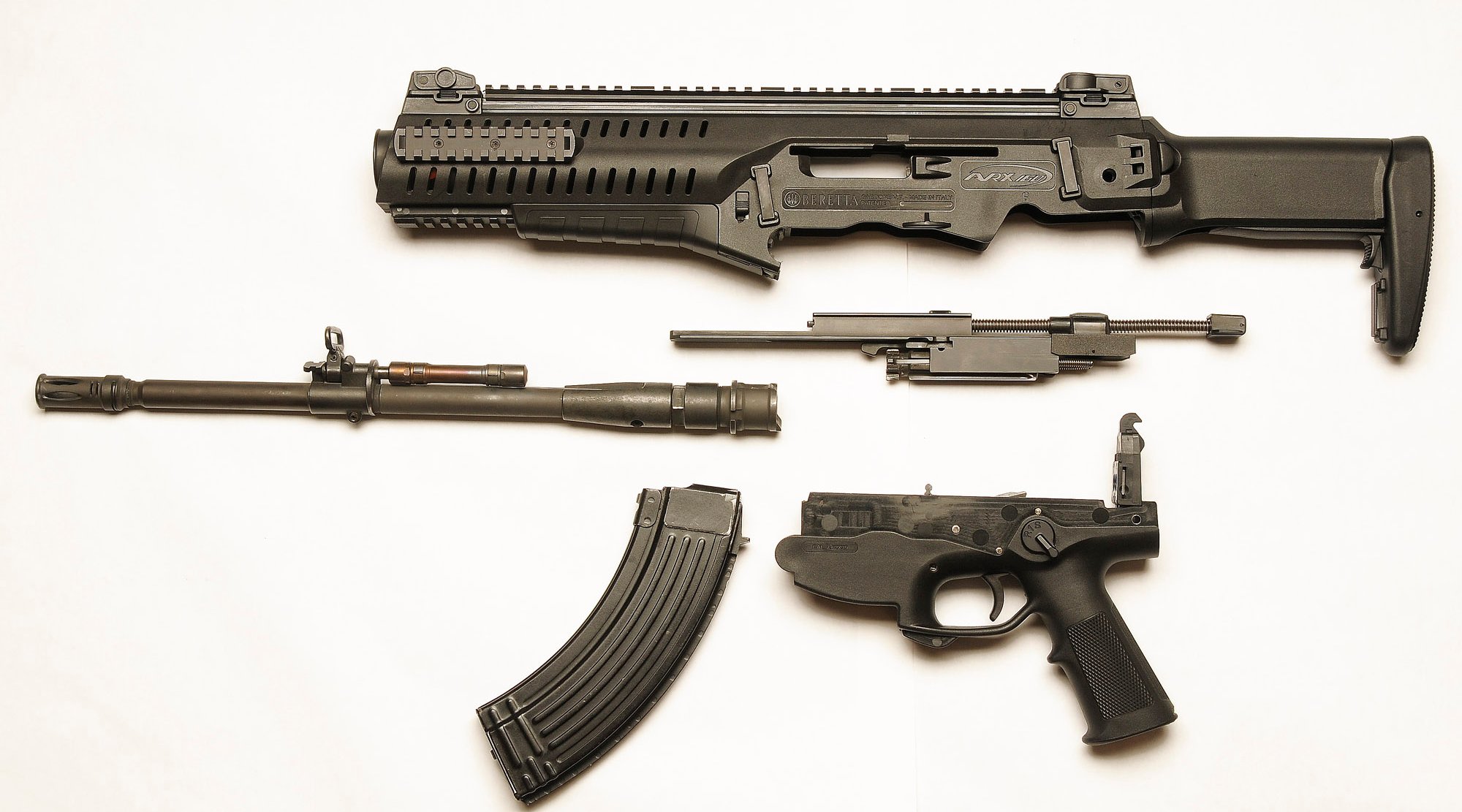

2012年推出的7.62×39mm口径型ARX160

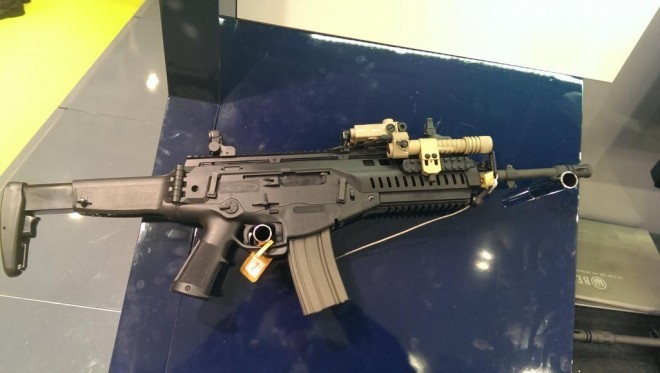

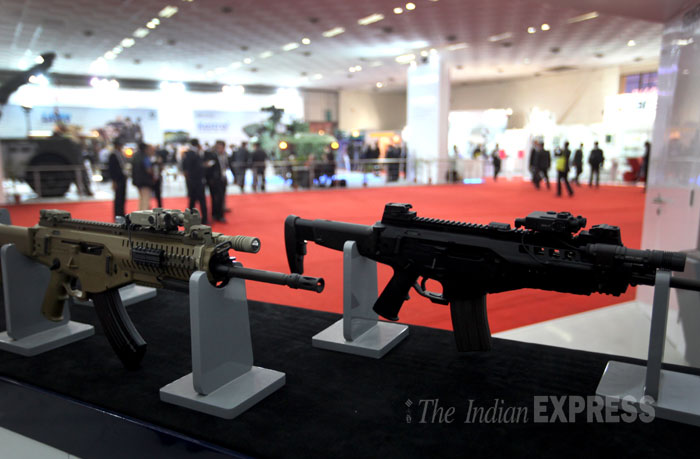

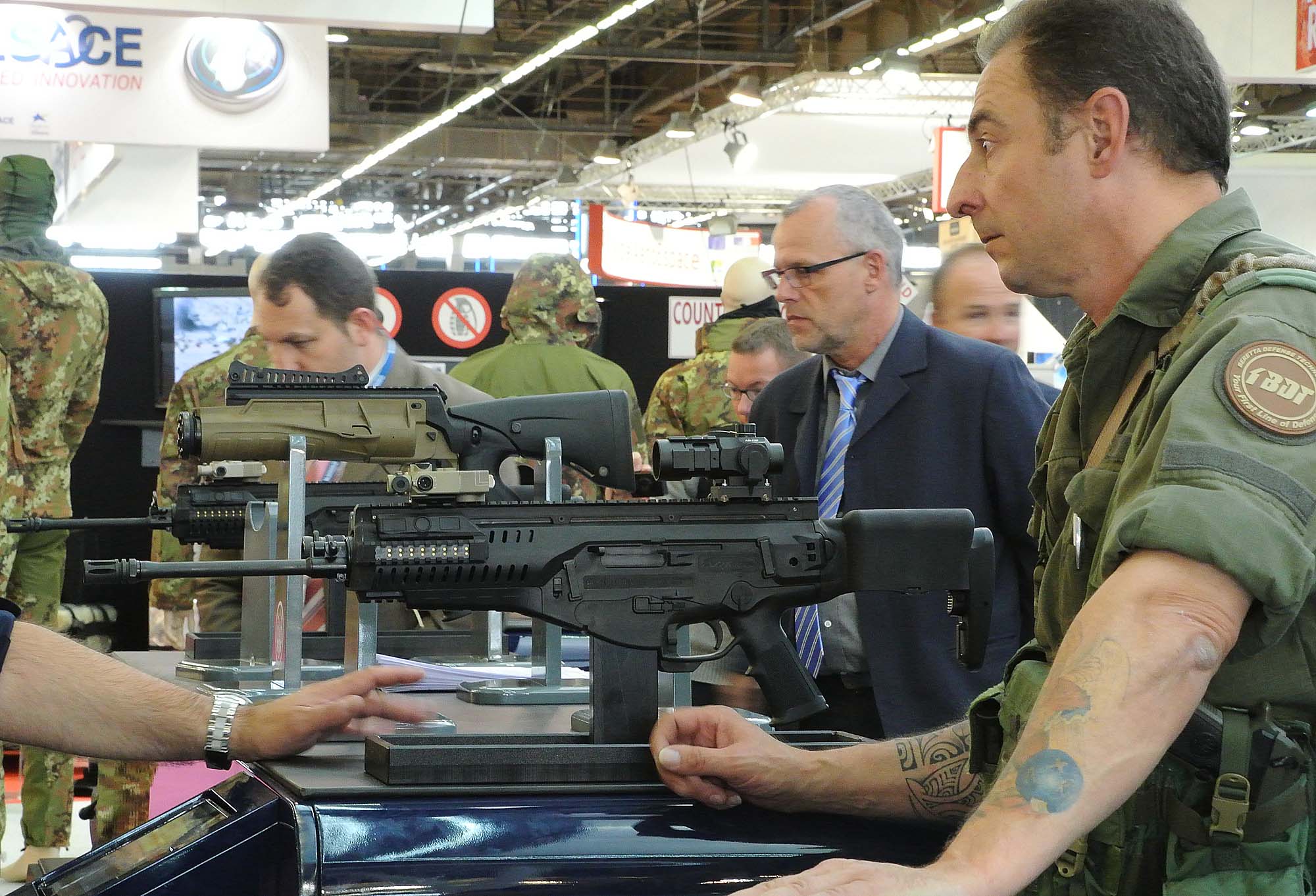

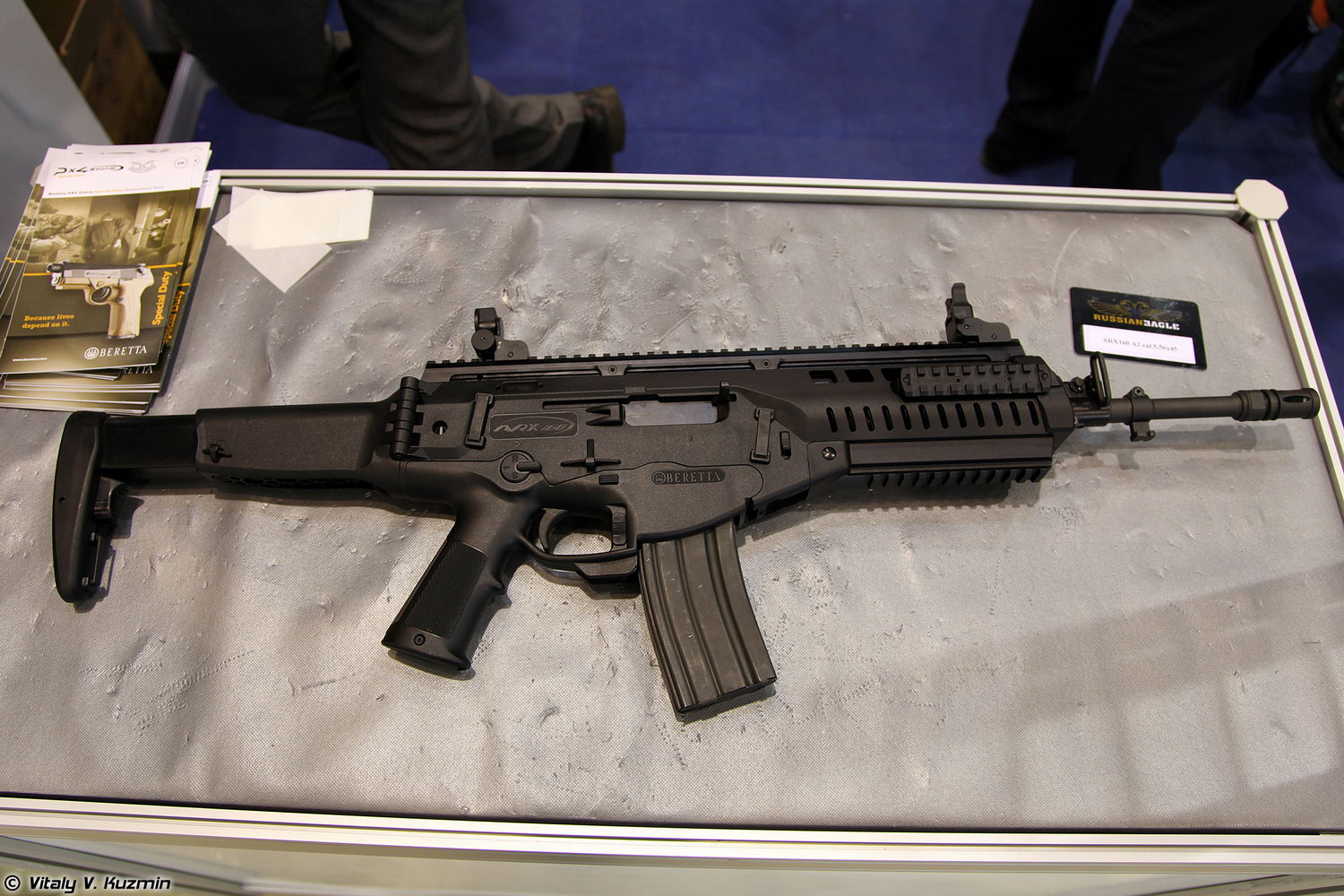

在2013年俄罗斯国际军警装备展上展出的ARX160


7.62口径的ARX-160

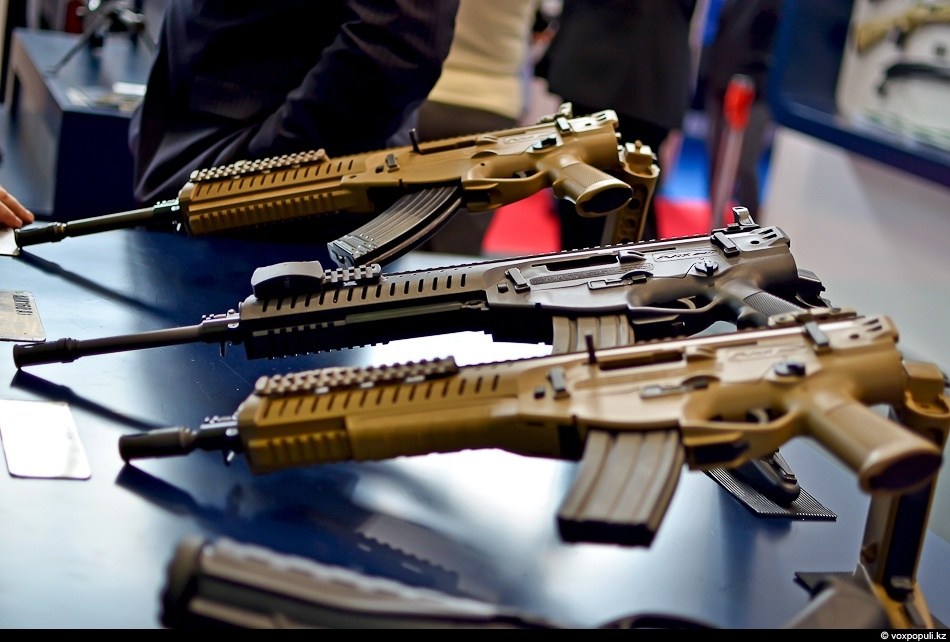

两种口径的ARX160

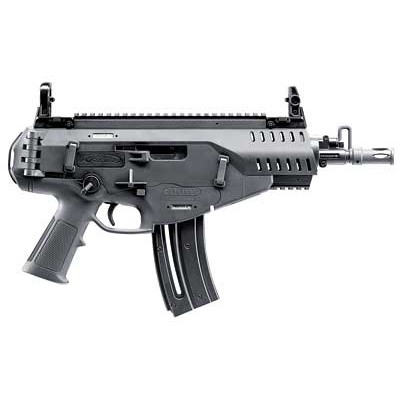

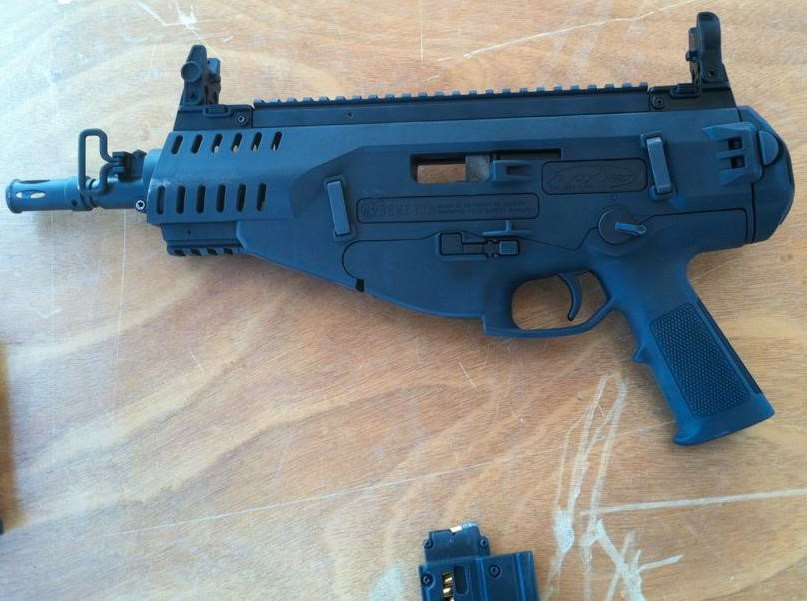

.22LR手枪型


2013年,在埃及海军特种部队的公开活动中出现了ARX160

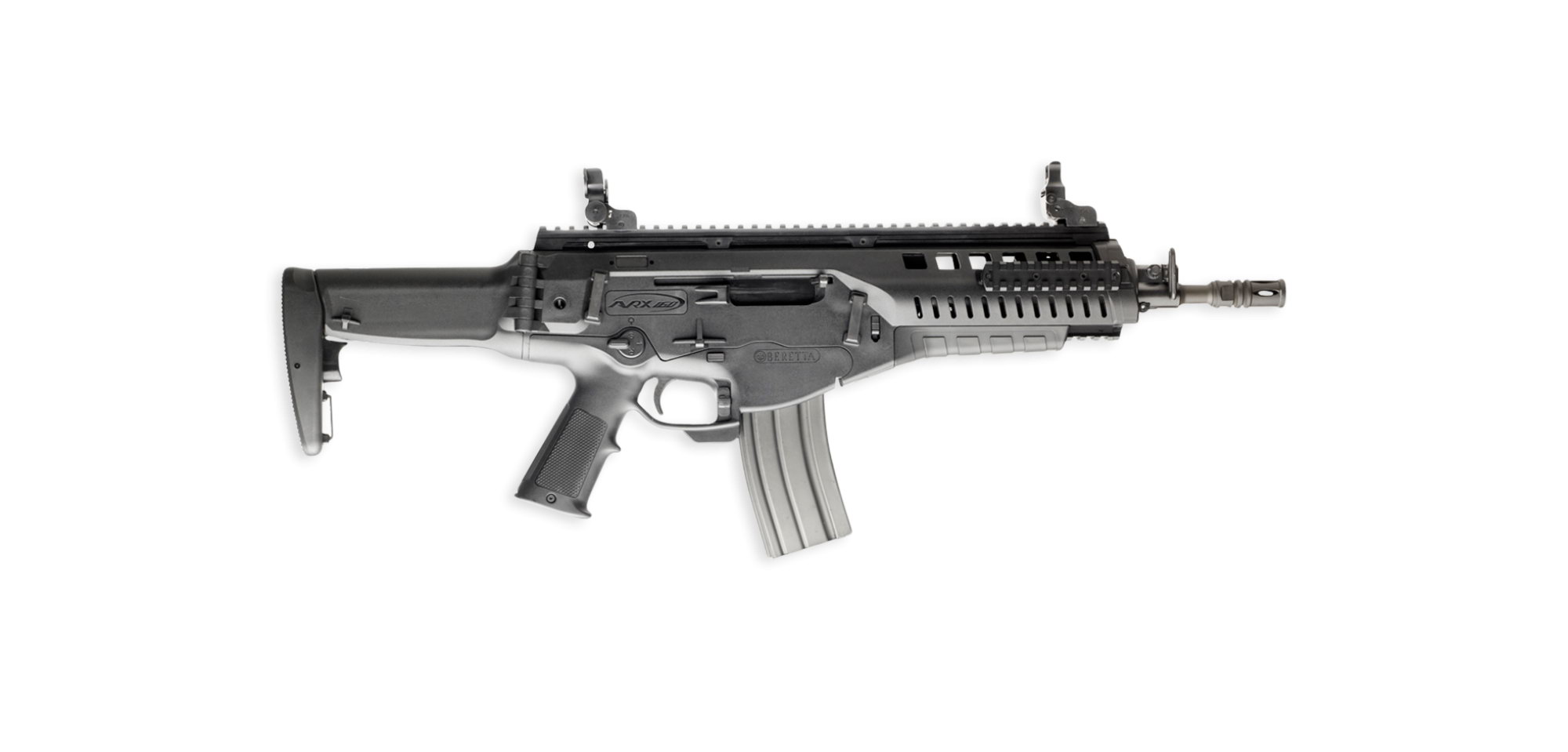

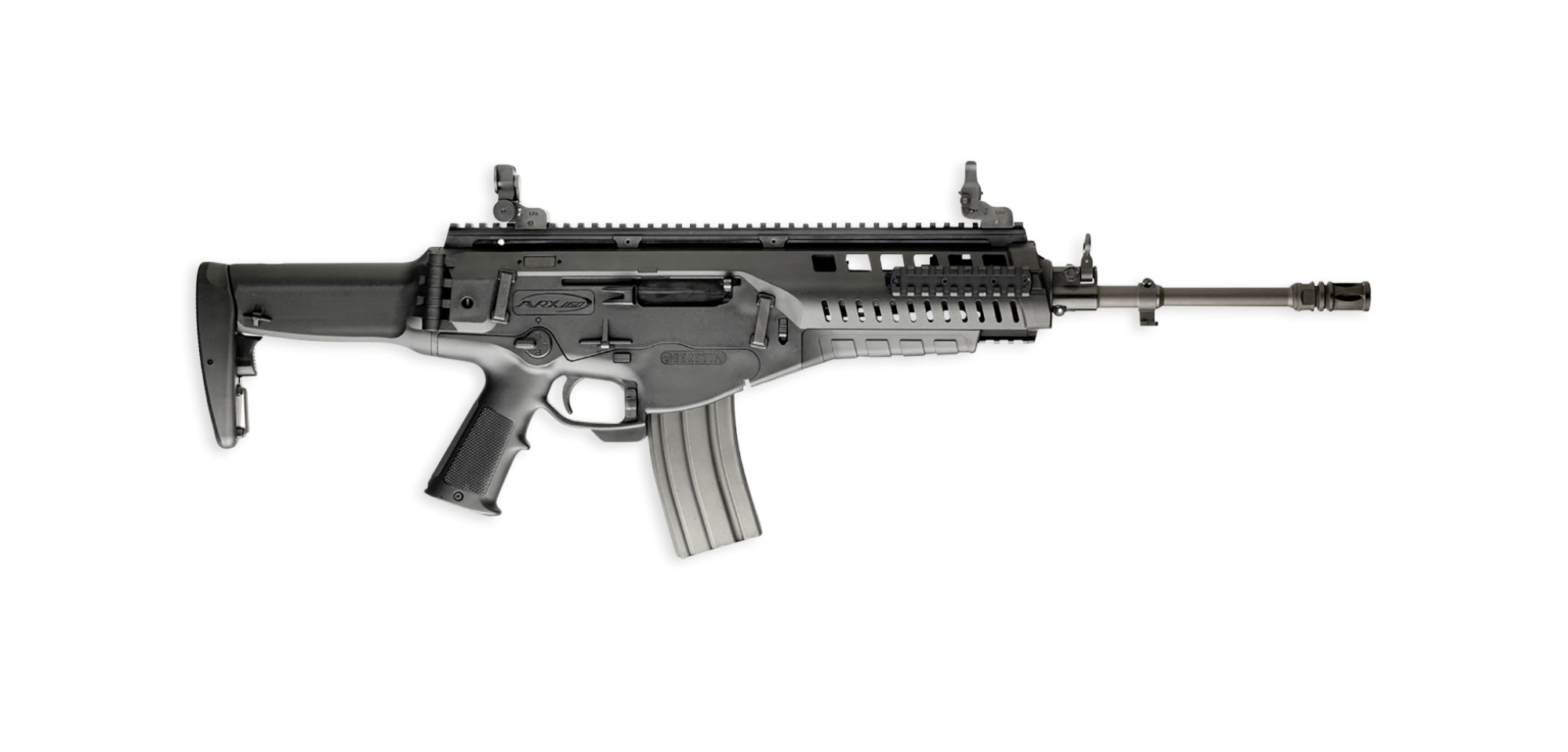

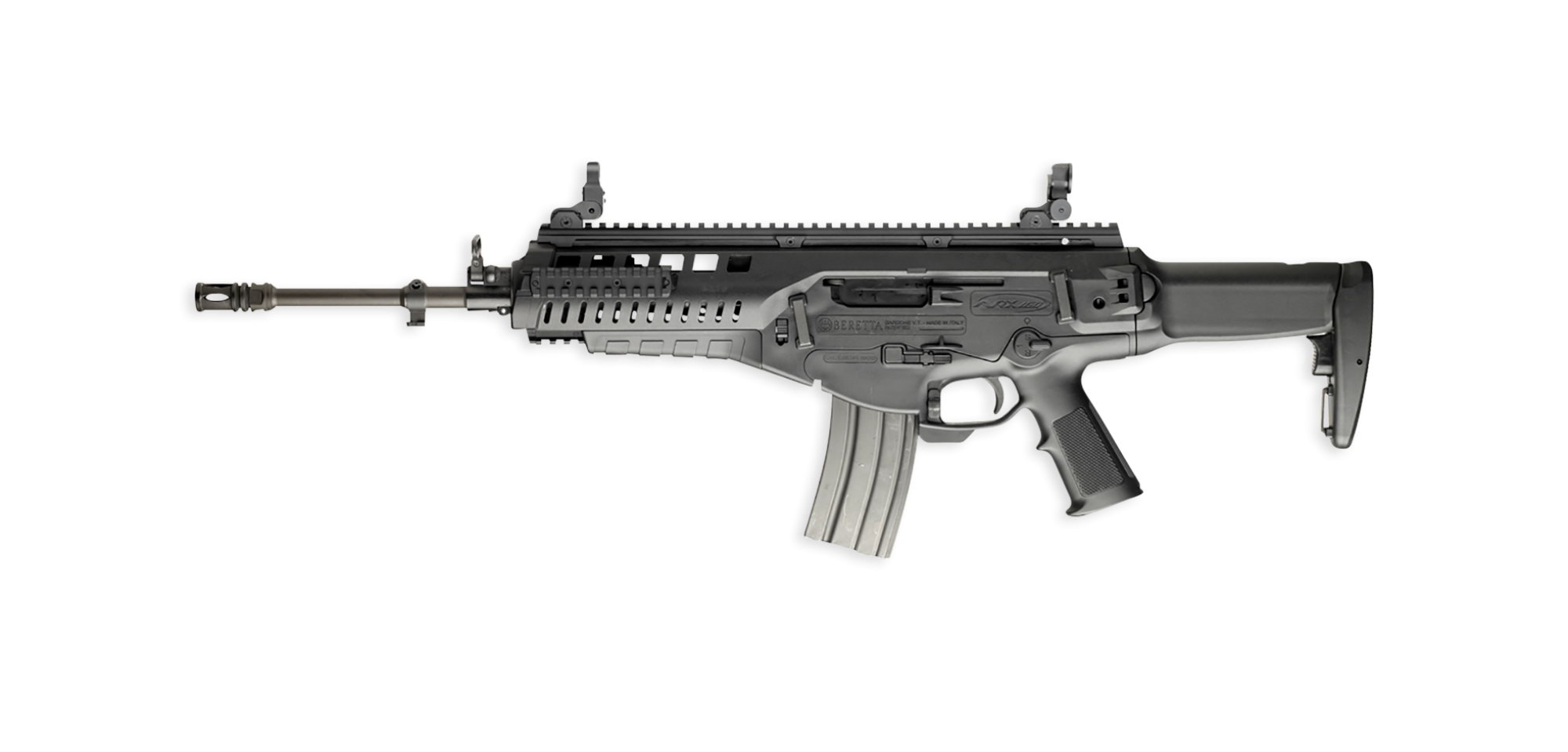

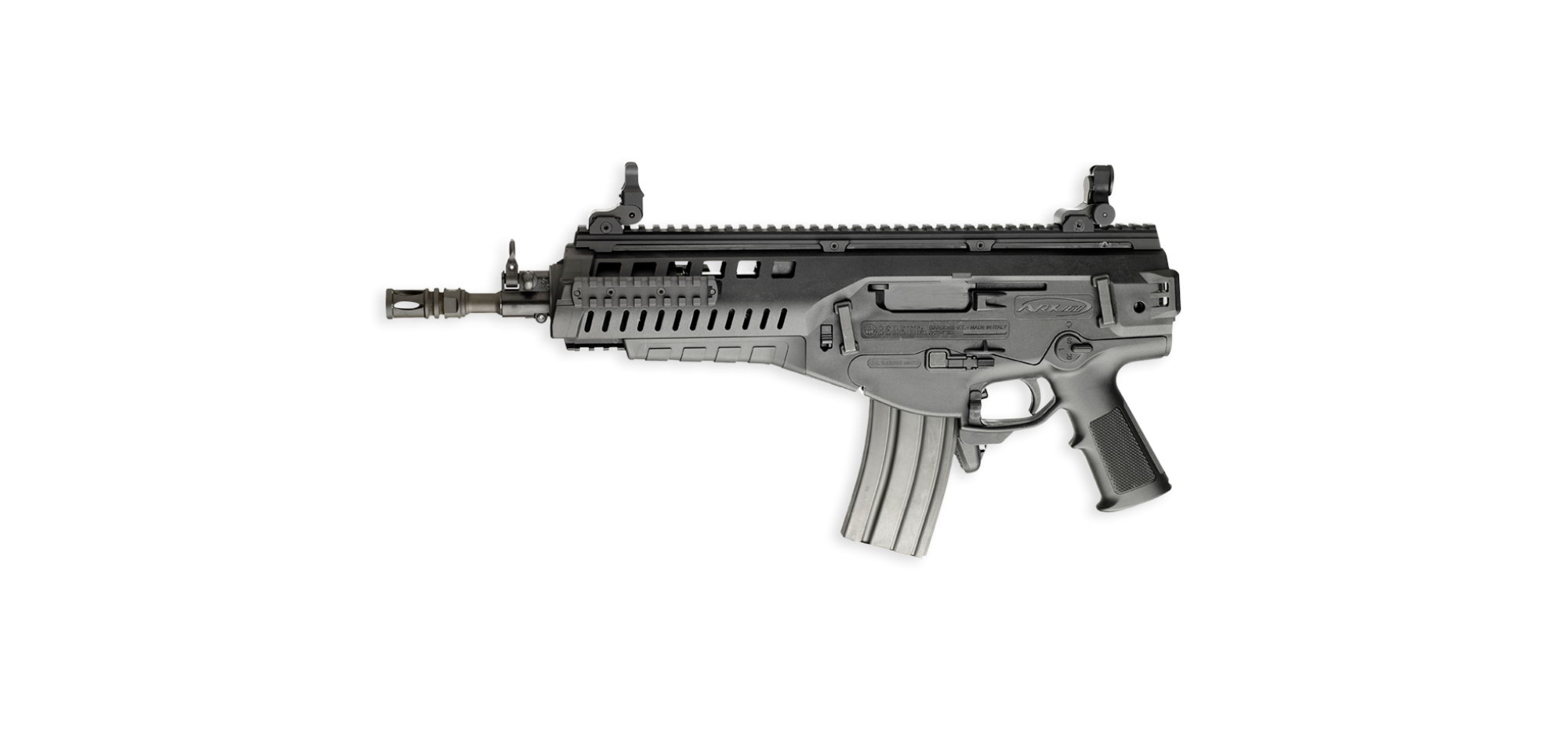

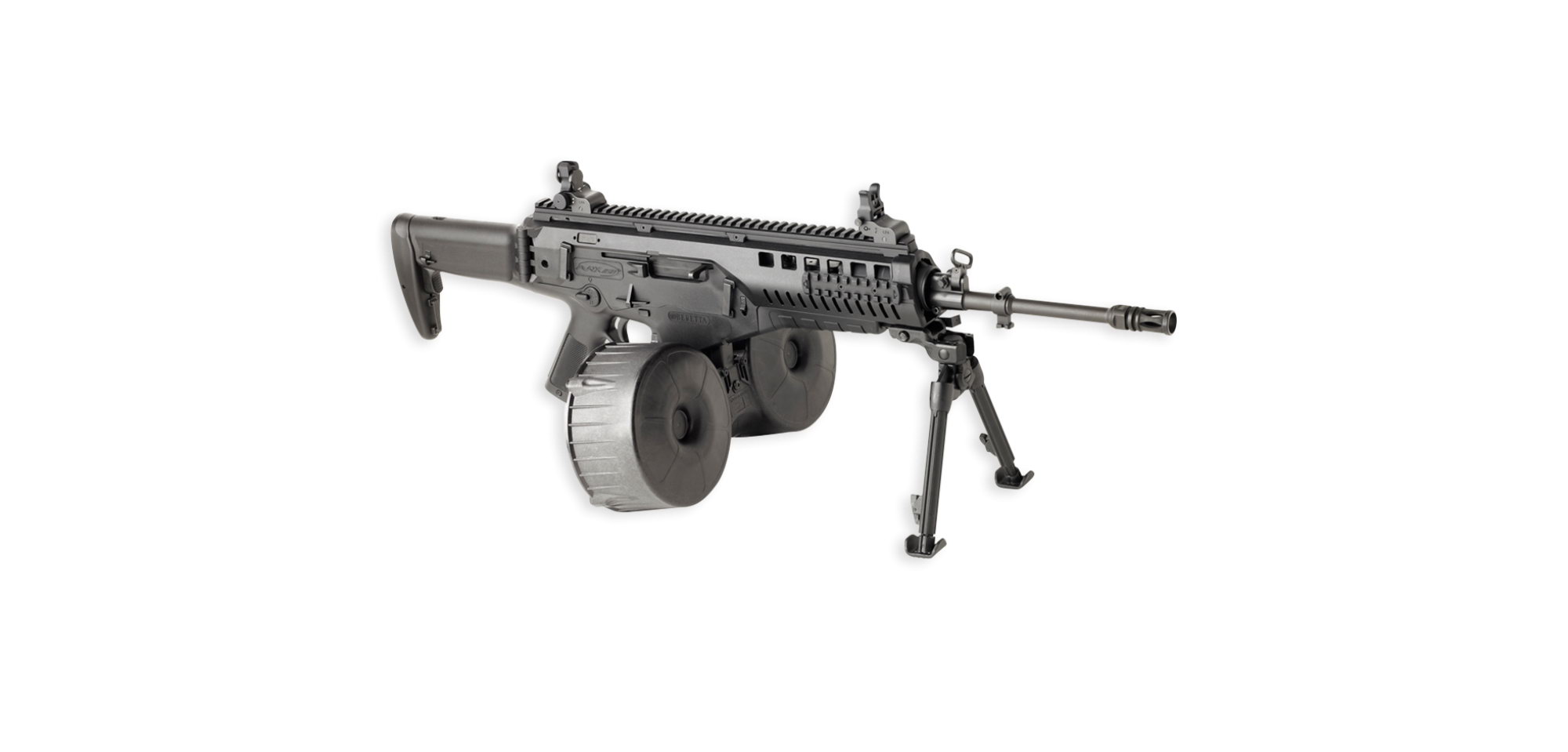

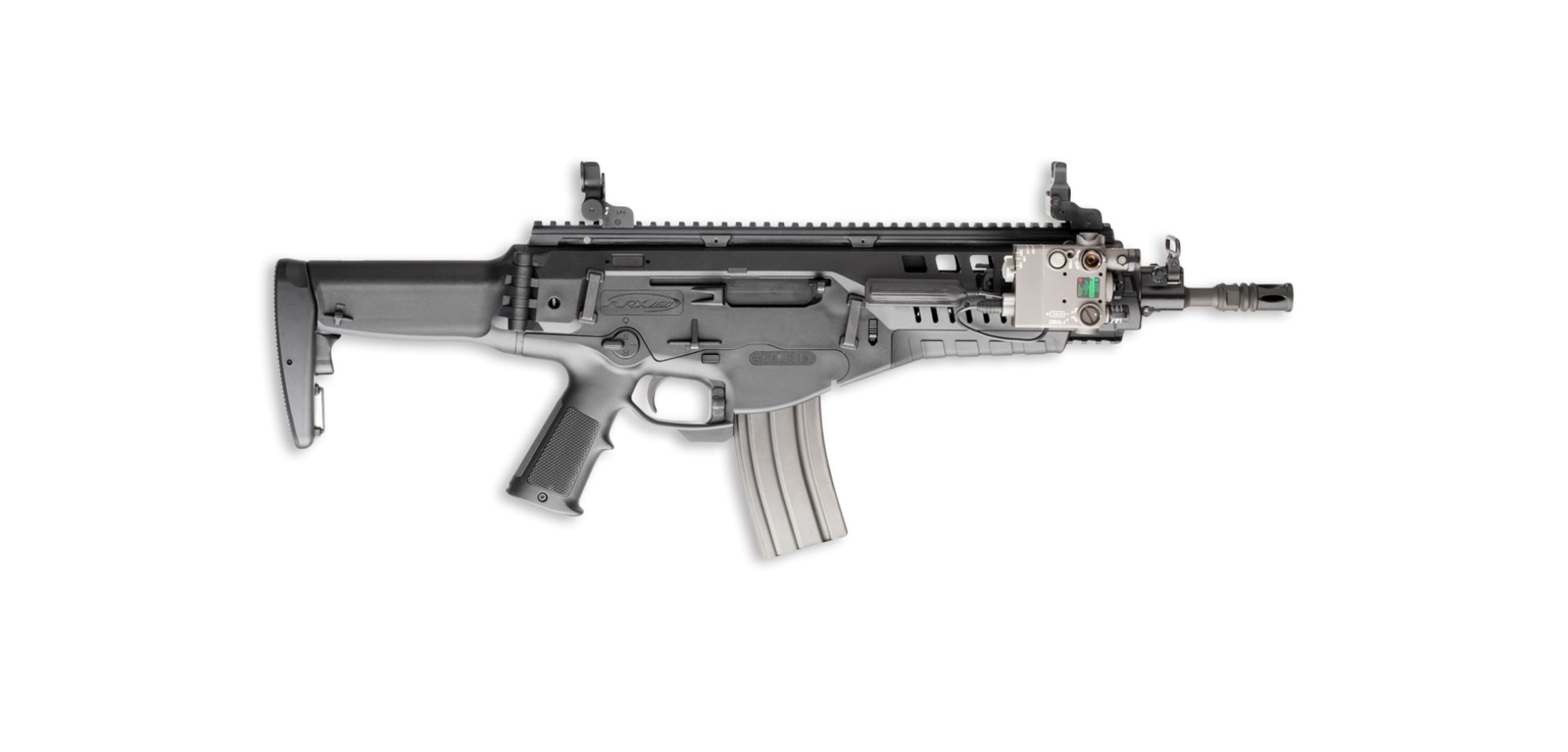

ARX-160 A3

ARX-160 A3是在2013年在伦敦军警防备展览会DSEi上首次公开。ARX160 A3在外观上最大的变化就是护木上方散热孔扩大但数量减少,此举可能是为了改善持续射击时的散热性能。除此以外与原来的ARX160没有太大的差别。


2013年在DSEi上展出的ARX160A3,可以看出护木上方扩大了的散热孔


ARX160 A3各种型号和配置

资料来源:SecurityArms.COM

    Modern Firearms & Ammunition site
