波兰轻武器

kbkg. wz. 1974 Pallad榴弹发射器



40x47mm SR

kbkg. Wz. 1974 Pallad榴弹发射器是在1969年左右研制的,用于替换设计不成功的wz.1960和wz.1960/72榴弹发射器,第一批原型在1970年进行测试,当时称其为wz. 1970 AKM步枪组合式40mm榴弹发射器。经试验和改进后,于1974年正式定型,于是就正式名称为wz.1974。到了1983年,波兰军方又采用了该发射器的单独手持式型,被命名为wz.1983 Pallad-D榴弹发射器。Pallad在波兰语里面是“铂”(Palladium)的意思,波兰人很喜欢用金属元素给武器命名。

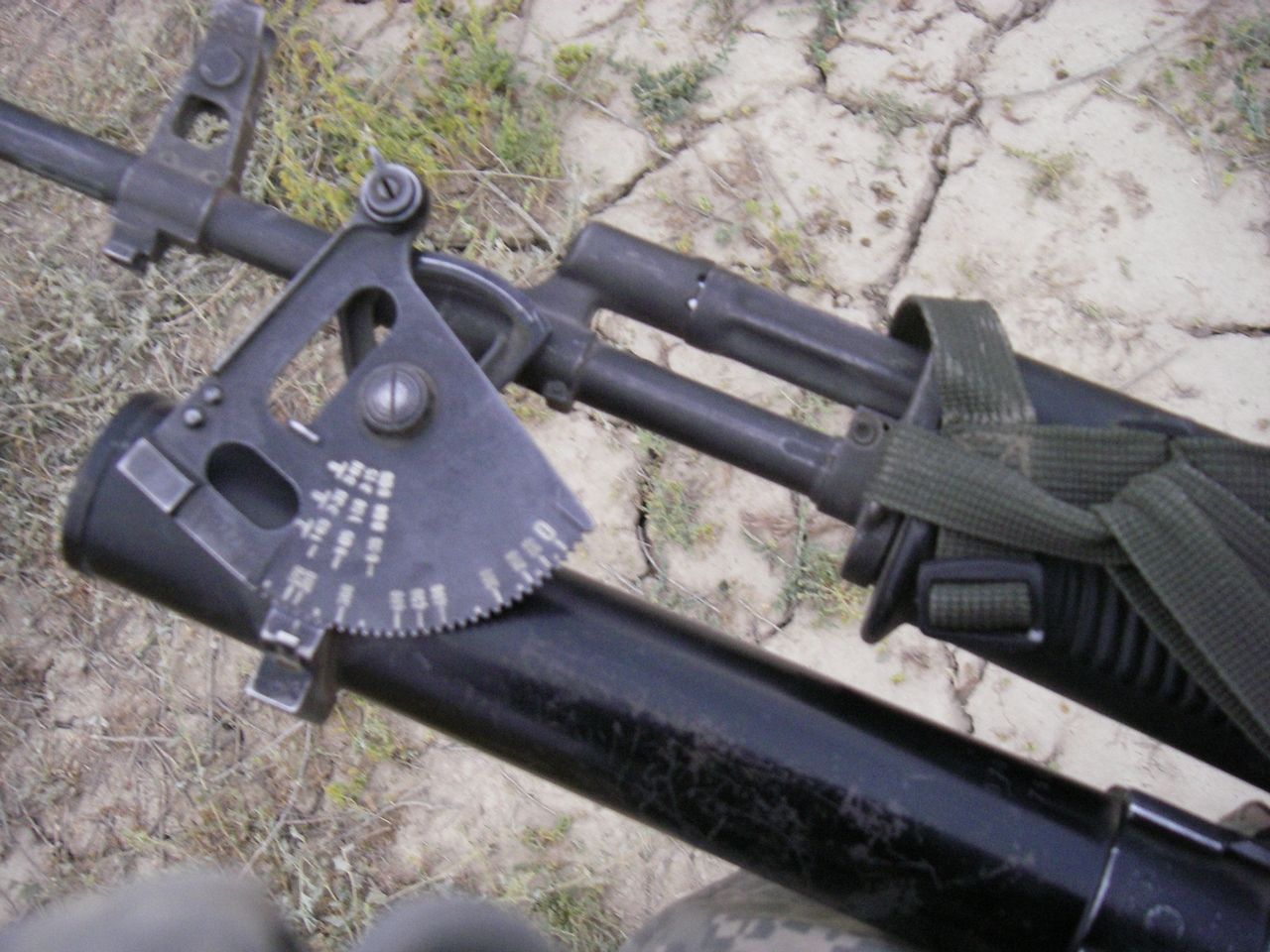

Pallad榴弹发射器是一种单发武器,发射机构由钢制成,还膛线的发射管则由强化铝制成。它使用铰链式后膛(机匣),装填时,把机匣可旋转向下打开,露出枪管后膛。扳机拉杆在机匣右上方,保险机柄位于机匣左侧。机械瞄具位于枪管左侧、枪口附近。

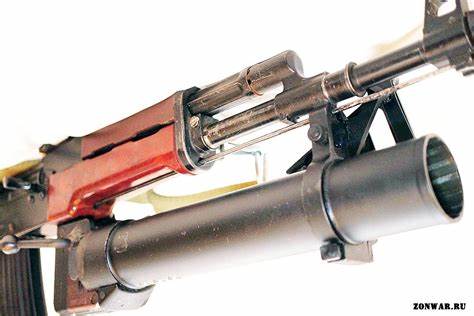

Pallad榴弹发射器是挂在AK步枪的枪管和护木下方使用,而Pallad-D手持榴弹发射器则加装了手枪形握把和折叠式金属枪托,托底板上有厚厚的橡胶缓冲垫。

配套弹药为波兰设计的40x47SR高低压榴弹,该弹的发射原理虽然与北约的40×46 SR榴弹相同,但由于尺寸规格不一样,所以并不能通用。基本型弹药为NGO-74破片杀伤弹,弹头重193克,枪口初速约78m/s。采用铝合金成形的半突缘弹壳,弹壳内少量的发射药装在一个半截的7.62x54R弹壳中,这个弹壳则插在40mm弹壳内的底部。

口径 40x47mm SR
发射器长 324 mm
枪管长 267 mm
发射器重 1.3 kg
最大有效射程 350 m

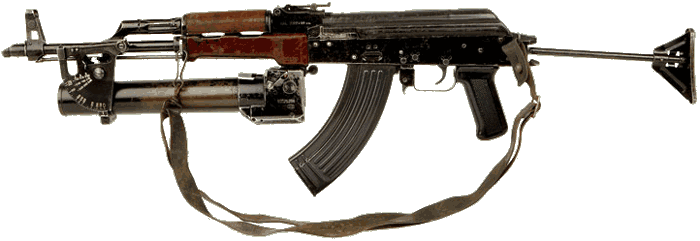

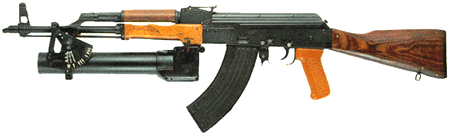

挂在波兰AKM wz.80下方的Pallad榴弹发射器

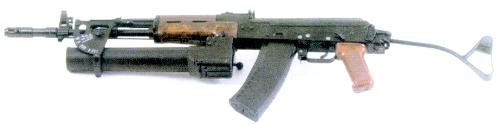

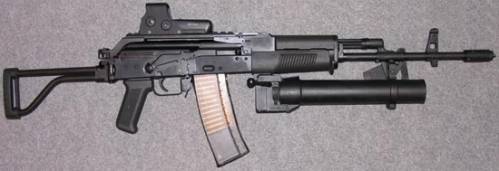

挂在wz.96下方的Pallad榴弹发射器

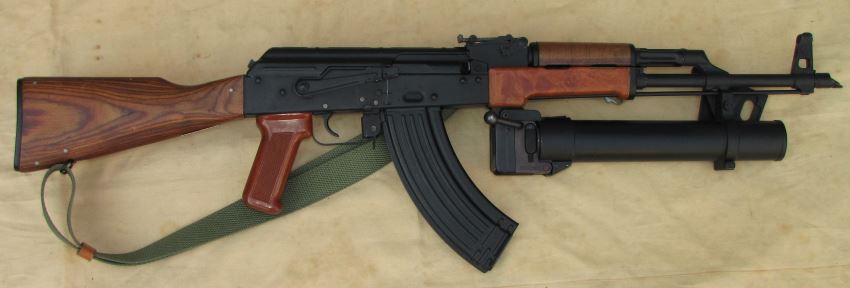

挂在埃及AKM下方的Pallad榴弹发射器

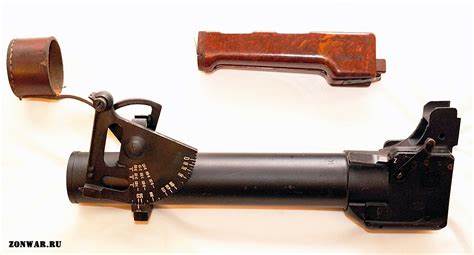

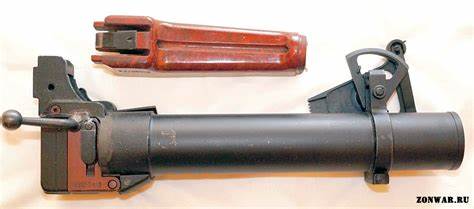

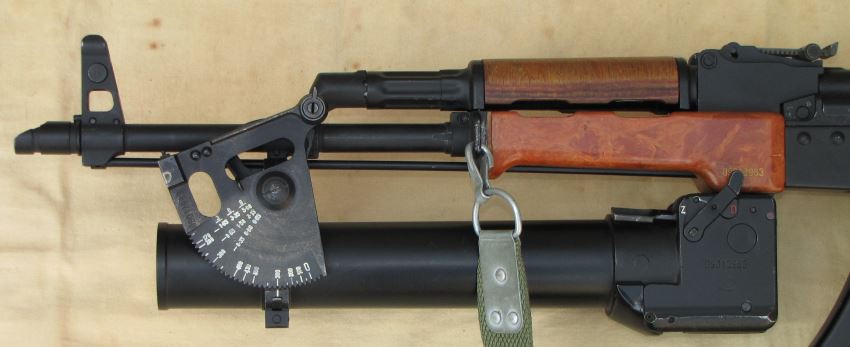

安装wz.74榴弹发射器时,需要更换有相应卡口的AK下护木

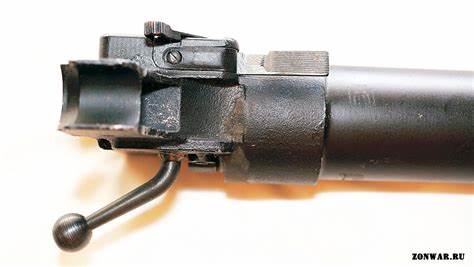

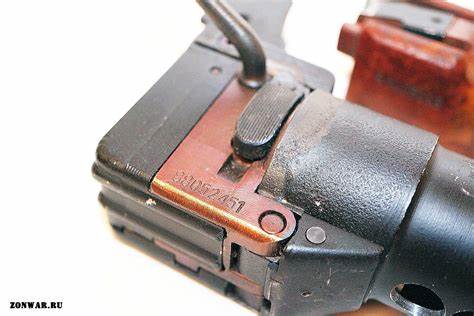

从上方看wz.74榴弹发射器的机匣/后膛部分。伸出的手柄就是扳机

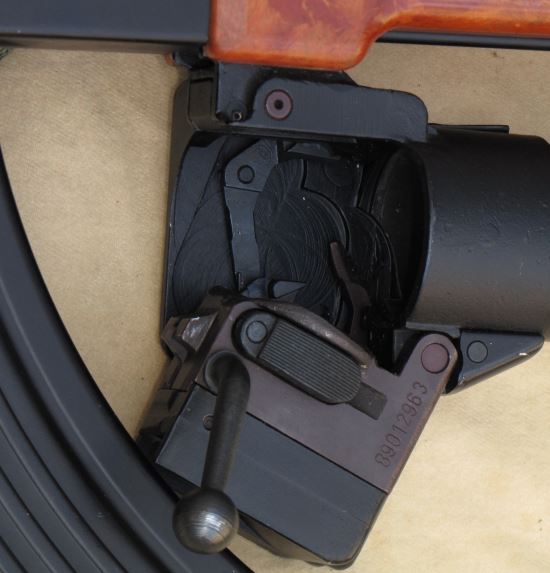

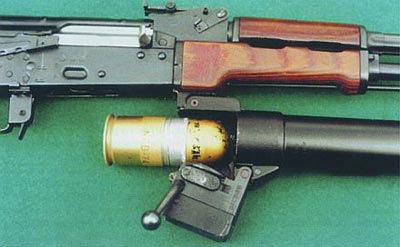

wz.74榴弹发射器打开后膛装填的方式

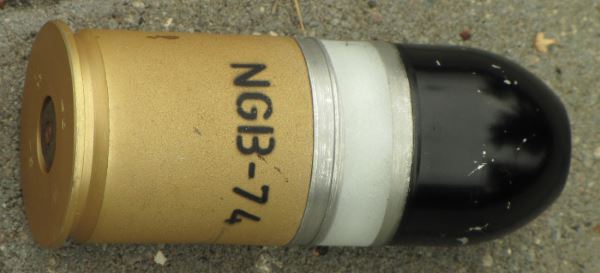

波兰的40mm NGO-74高低压榴弹

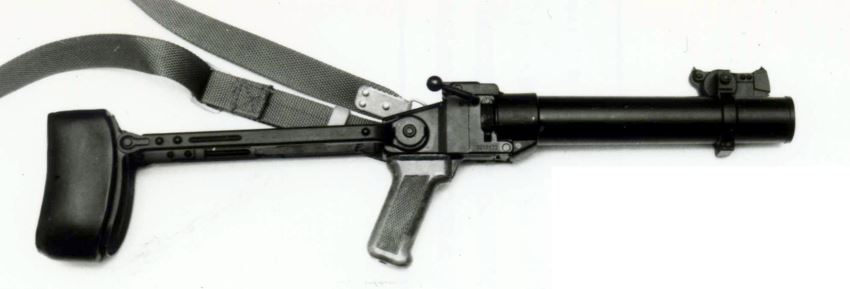

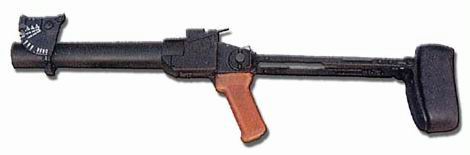

wz.1983 Pallad D榴弹发射器


单独使用的Pallad D榴弹发射器


在联合演练或交流活动中, 波兰士兵向美国海军陆战队士兵展示他们的wz.80步枪及wz.74榴弹发射器


装备wz.96步枪及下挂wz.74榴弹发射器的波兰驻阿富汗ISAF



资料来源:KALASHNIKOV AK

     Modern Firearms(现代轻武器)

     Большая военная энциклопедия(军事大百科)
