俄罗斯轻武器

AK-107 / 108 / 109突击步枪





口径: 5.45×39mm M74 / 5.56×45mm NATO / 7.62×39mm M43

1965年至1966年间,前苏联中央机械工业化学技术研究所(TSNII TOCHMASH)采用一种称之为“平衡自动”方式,提出了一种提高自动武器射击效能的新原理。初步试验表明,5.45×39mm口径实验型低冲量弹药的性能足以挑战19437.62×39mm口径的标准中间威力弹。接着,前苏联军方便提出开发一种比制式AK-47既轻而且射击效能更高的武器,要求制造出突破传统观念、有创新概念的突击步枪。设计竞争一宣布,伊兹玛什兵工厂(Izhmash Arsenal)和科夫罗夫兵工厂(Kovrov Arsenal)便参加了这项竞争。

伊兹玛什兵工厂启用了年轻且有前途的轻武器设计师尤里·亚历山德罗夫,他被任命为项目工程师负责武器的设计。科夫罗夫设计局则指派亚历山大·康斯坦提诺夫为设计竞赛的参加者。前苏联军方希望有一种象AK-47突击步枪一样结构简单、动作可靠,但在火力持续性、特别是精度方面更好的武器。鉴于此,军方推荐采用AKM作为试验对比的基本枪型。伊兹玛什兵工厂不仅将其经过战场考验的武器设计经验用于新弹药上,同时也改进枪口结构以减少其的跳动,从而真正增加武器的可控性及命中率。尤里·亚历山德罗夫设计了一系列的试验步枪,其中两支就是AL-4(АЛ-4)AL-7(АЛ-7)

AL-4AL是俄文Avtomat Lehkiy的缩写,代表“轻型突击步枪”)参加了严酷的竞争,该型号采用了层压护木、固定枪托、30发橘红色塑料可装卸弹匣,有些象AKM突击步枪。亚历山德罗夫介绍,他于1969年完成了基型枪的设计,但试验及研究工作持续了一年多,武器最终成功地通过所有试验,项目完成则是1972522日。其后续型号AL-7则采用了类似AK-74M的部件:黑色玻璃纤维增强聚酰胺制成的折叠枪托,小握把、弹匣及护木均取自AK-74M突击步枪。与AK步枪相比,AL-4AL-7均采用带横向半圆加强筋的冲压机匣盖,后瞄准具位于机匣盖的前上部。

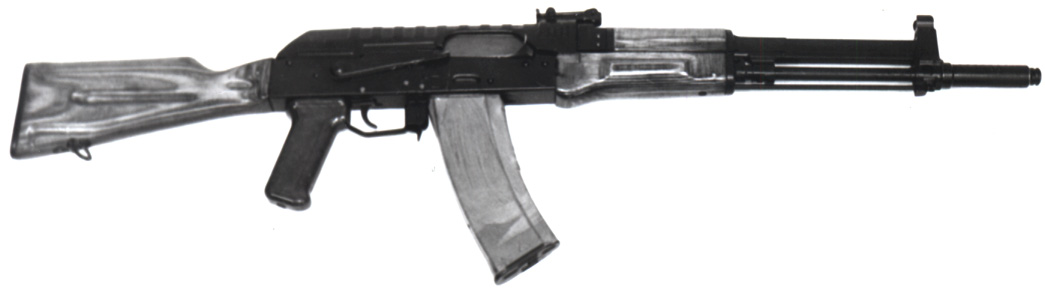

AL-4


AL-7

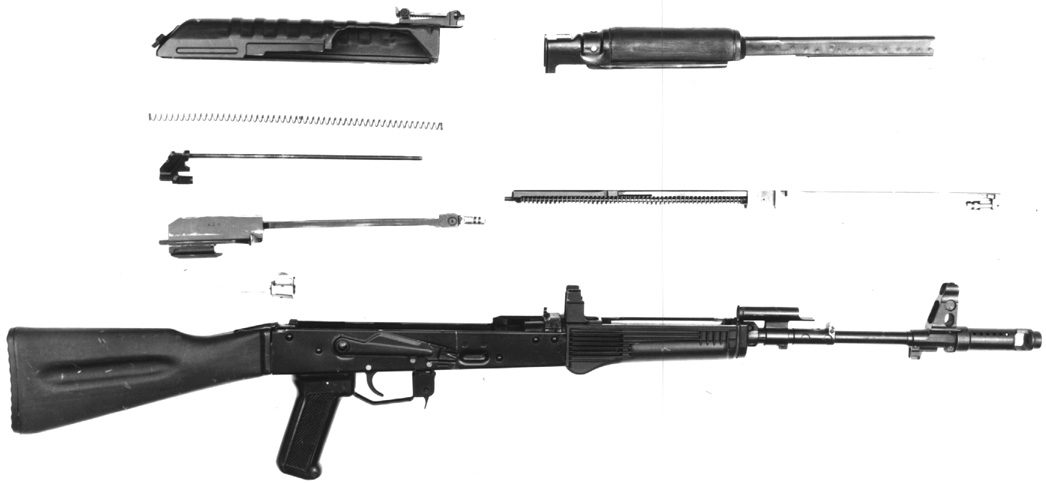

AL-7分解

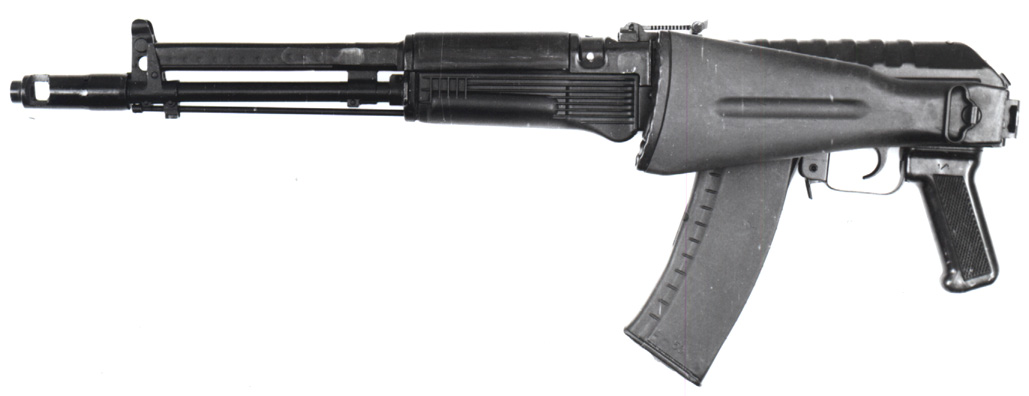

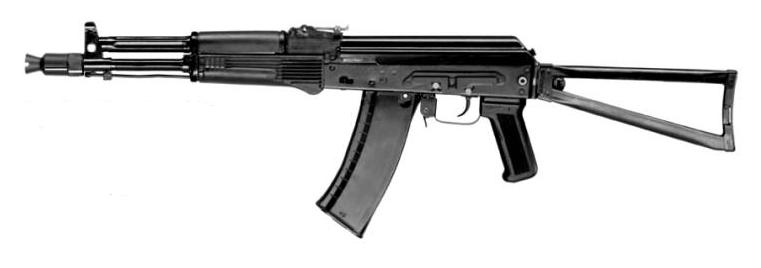

安装金属骨架折叠枪托的AK-107早期试验型

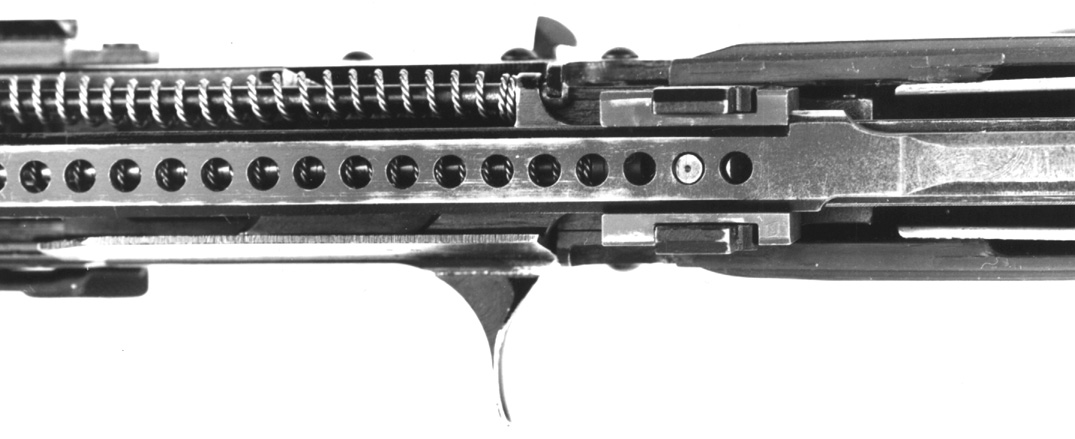

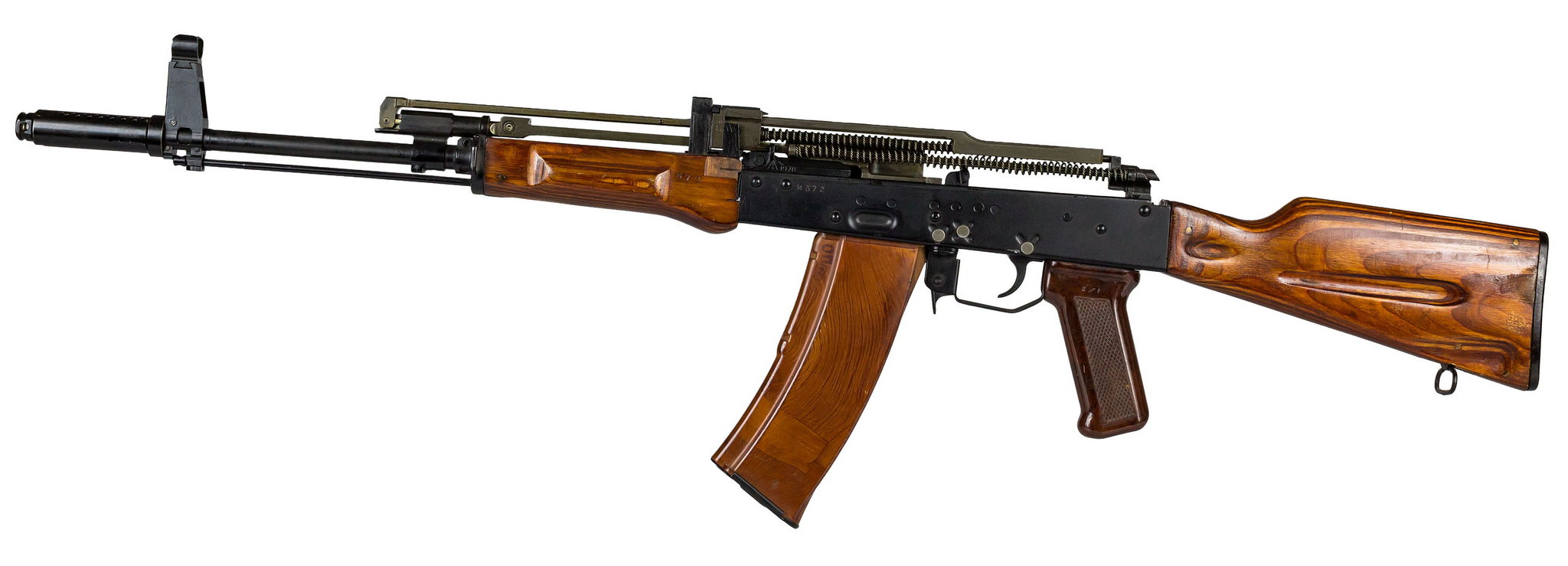

拆开机匣盖,露出平衡自动机构的AL-7

与此同时,米哈伊尔·卡拉什尼可夫和他的小组也完成了发射5.45×39mm弹的AKM突击步枪的改进。“要,还是不要?”对于AL-7或者AK-74来说,谁能占据上风,这对前苏联军方也是一个两难的问题。

大量的试验结果表明,平衡自动机构的技术原理要求大量地投入资金,以改造工厂的生产线。而当时经济窘迫的前苏联经济已经难以承受如此沉重的财政负担。项目想要得到进一步的财政支持已成为问题。最终,对AK型的轻武器的研究和开发,导致了武器效率和经济性之间的折中。

因此,AK-74及其改型被采用投入现役。到了70年代末期及80年代,“阿巴甘”计划引起了所有人的注意。该计划的竞争结果导致了AN-94突击步枪的诞生,于是,平衡自动方式的概念也被暂时放弃了。考虑到AN-94的生产成本比AK-74M45倍(而且其效果存在争议),所以一直未能大量装备部队。此时,前苏联解体,兵工厂成为了私营性质,不再是国家主导的计划生产,于是伊兹马什公司决定把平衡自动方式重新拿出来,通过将AL-7的发射机构结合到AK-74M的枪身里来制造一支新武器并推出市场。

尤里·亚历山德罗夫、瓦连里·帕拉宁以及他们的设计小组完成了这个工作。由此诞生了两种武器:AK-107和AK-108。

在这里,AK不再是卡拉什尼科夫突击步枪的意思,而是亚历山德罗夫和卡拉什尼科夫的首写字母(Alexandrov + Kalashnikov)。所以AK-107和AK-108并不属于AK系列中的一员。AK-107是5.45mm口径型,AK-108是5.56mm北约标准口径型。最近几年又推出了7.62×39mm的AK-109型。

AK-107/108与标准的AK-100系列相比,外观上只有很小的差别。机匣盖利用栓销固定在机匣上,抛壳口的形状和尺寸与原来的AK步枪略有不同,活塞筒从握把的前缘延伸到准星座(这是外观上最大的差异)。枪机、击发机构、机匣、快慢机、准星、枪托、弹匣及枪口制退器全部取自AK枪族。AK-107和AK-108与普通的AK步枪相比,其最大的差别在于有一起平衡作用的带6齿齿轮的平衡器,以减小枪机复进冲击。其结构为:在枪机上部装有带圆形开口的滑轨,这一滑轨靠其6齿齿轮与在枪机上面的另一个开有孔的滑轨同步运动。射击时火药燃气通过枪管导气孔进入导气室后分成两部分,一部分气体向后推动活塞,活塞杆将枪机压向最后方位置;同时另一部分气体向前推动滑轨。但滑轨的滑动并非全由火药气体推动,在枪机向后运动的同时,上边的滑轨是通过6齿齿轮联动而向前运动并压缩滑轨簧。枪机到位后在复进簧作用下向前运动,将下一发弹从弹匣中推入弹膛,并完成闭锁。闭锁后枪机解脱击锤的自动保险,这时上面的滑轨在滑轨簧的作用下向后运动,重新回到其起始位置。这个原理和AEK-971极其相似,事实上有人怀疑AK-107和AEK-971的原型是同一个原始方案分道扬镳的结果。

快慢机柄有4个位置,在最上面位置时,武器处于保险状态。如果将快慢机柄握到“AB”位置并扣住扳机,武器就一直处于射击状态,直至将弹匣内的弹打光为止。将快慢机柄向下拨到“3”的位置,这时武器则可实施3发点射。3发点射动作是由一个装在变换杆轴上的专用卡锁实现的。卡锁有3个止动爪,射击过程中枪机作用到止动爪上,每完成一发射击,卡锁就以一个止动爪的距离向后压,当第3发弹射完后,卡锁则处在其最后边的位置,保险又重新将击锤锁住,而下一发弹则处于弹膛内。为进行下一个点射过程,必须松开扳机并再次扣动扳机,这时击锤保险解脱了,它可向前打击击针,就可实施下一个3发点射。将快慢机柄向下拨到“OD”位置,扣动扳机则实施半自动射击,而要再次实施射击,需重新重复上述过程。

2011年,伊兹马什公司把AK-107代替正在研制的AK-12拿去参加“雷特尼克”(Ratnik)项目,但立即就失败了。

  AK-107 AK-108 AK-109
口径  5.45×39mm 5.56×45mm 7.62×39mm
全枪长 枪托展开 943 mm
枪托折叠 700 mm
枪管长 415 mm
空枪重(不含弹匣) 3.8 kg
弹匣容量 30 rds 30 rds 30 rds
理论射速 850 RPM 900 RPM 850 RPM
实际射速 单发 40 RPM
连发 120 RPM
有效射程 500 m
表尺射程 1000 m
枪口初速 900 m/s 910 m/s 750 m/s

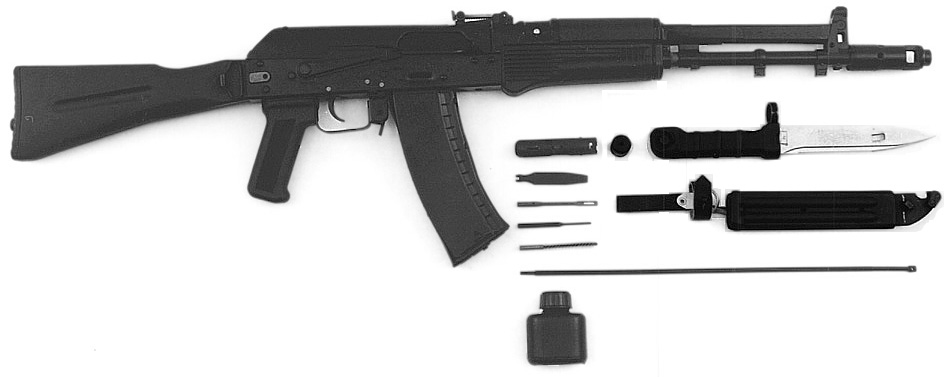

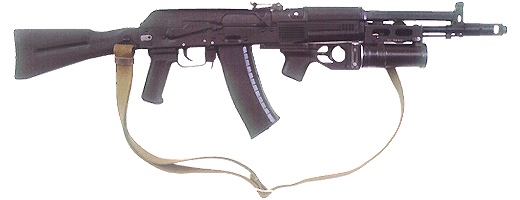

AK-107

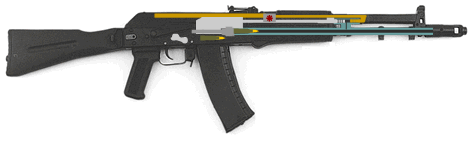

AK-107/AK-108的平衡装置装配图

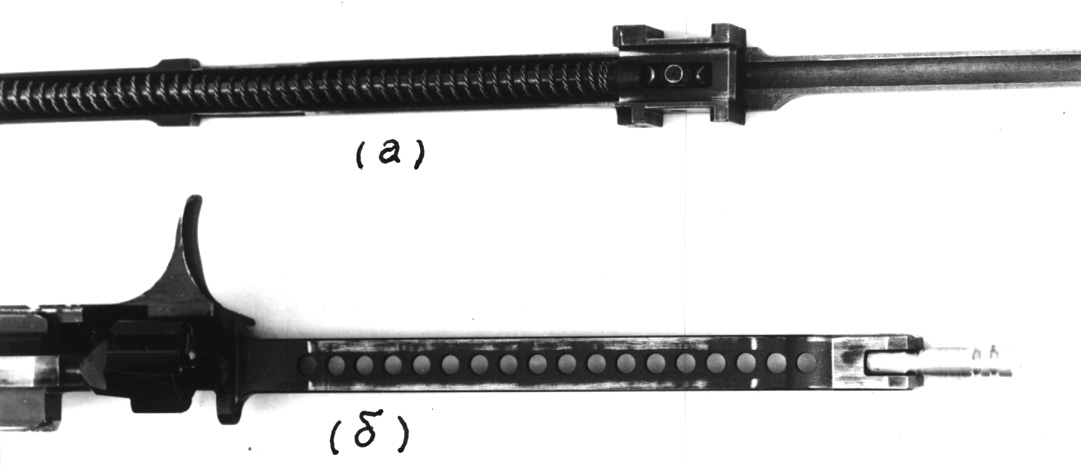

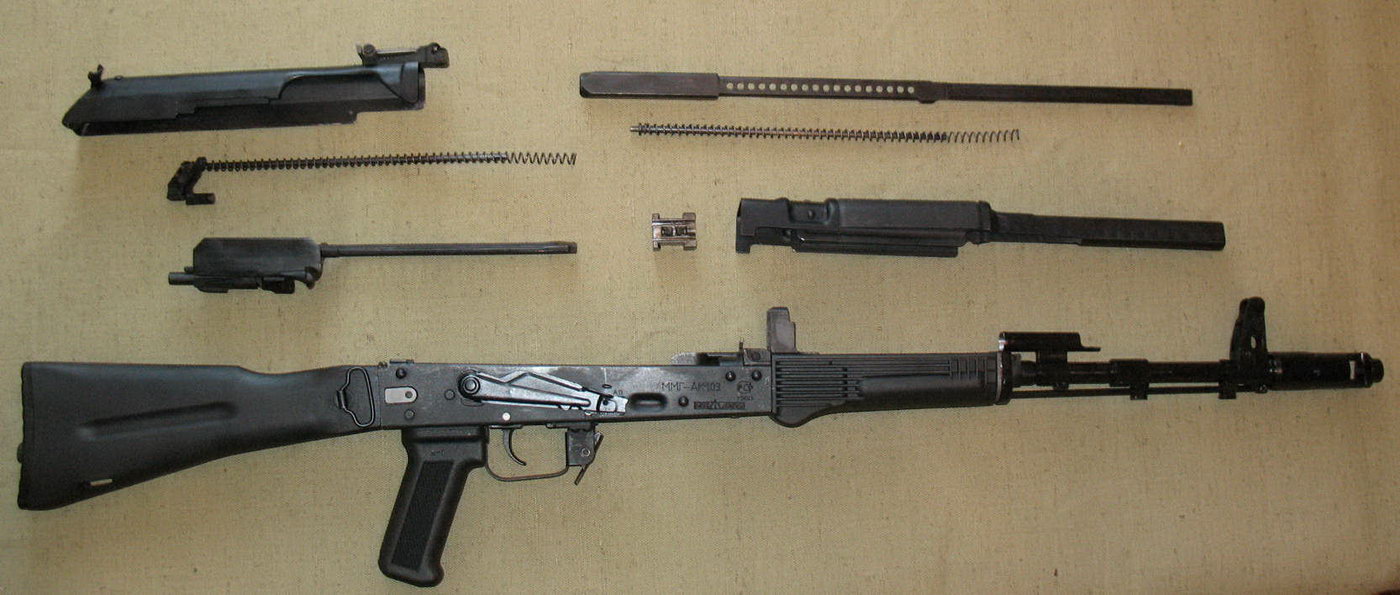

平衡装置分解图:(a)带齿轮及复进簧的上滑轨;(b)带下滑轨及活塞的机框


AK-108的上机匣盖及其固定卡箍

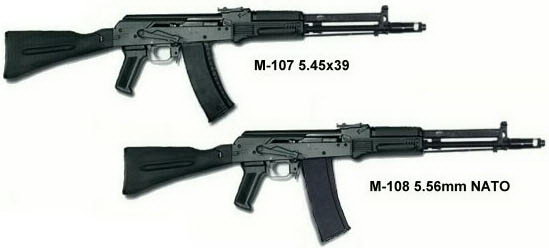

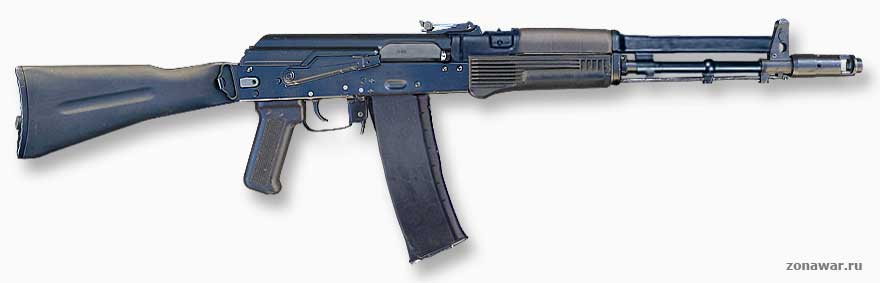

AK107


AK108因为所使用的5.56mm NATO的弹壳锥度较小,所以弹匣的弯曲程度没有AK107的5.45mm弹匣那么历害,但仍然是很接近,要很仔细才能看出弹匣弧度的差别来

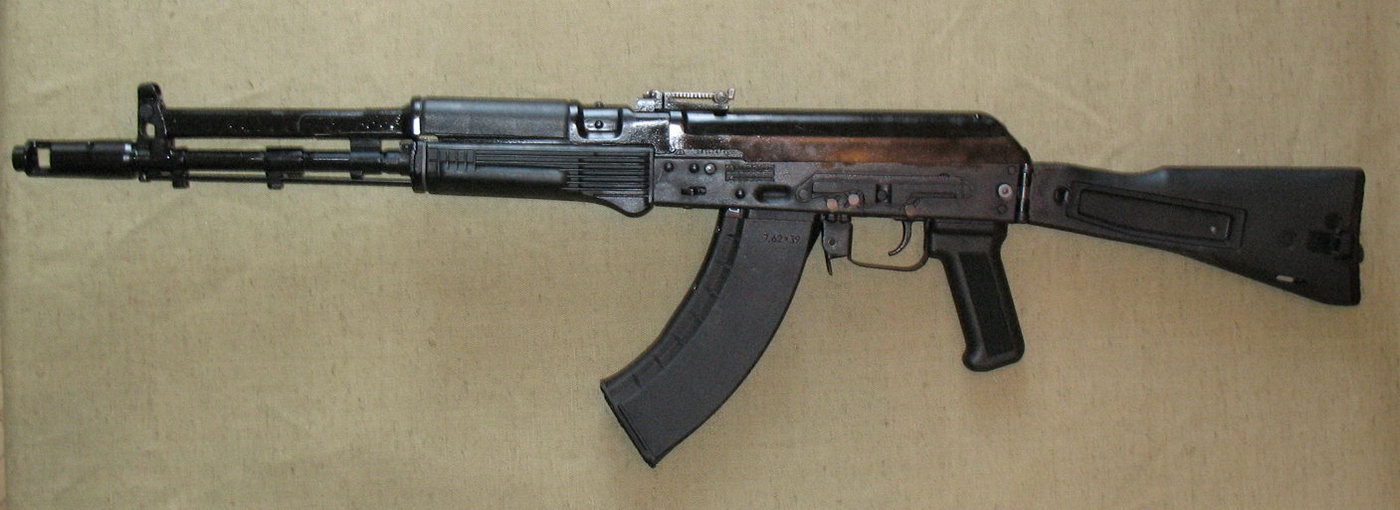

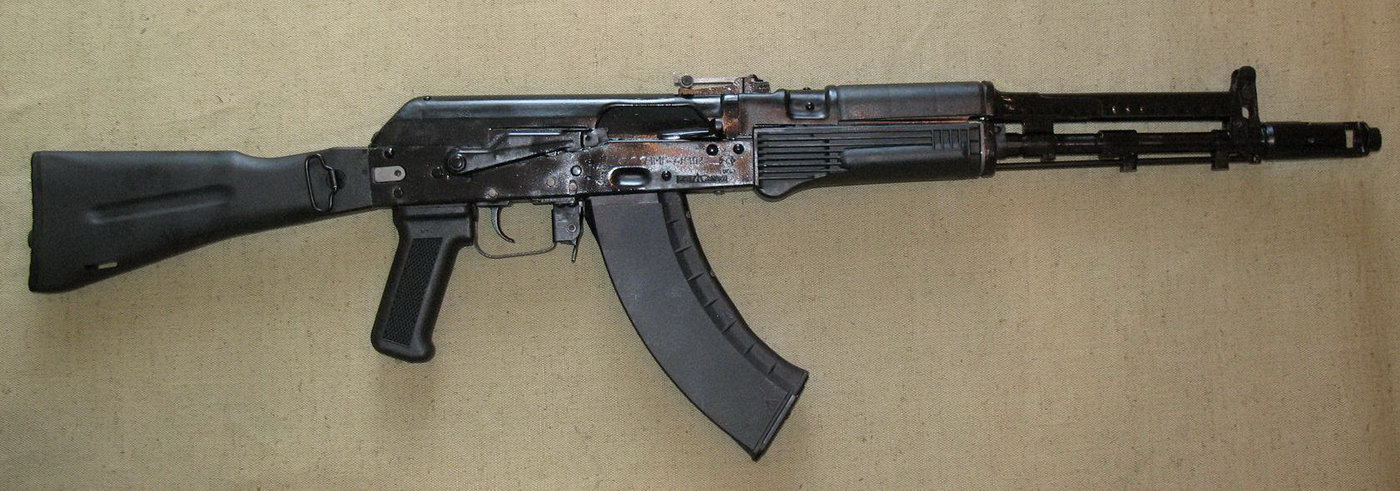

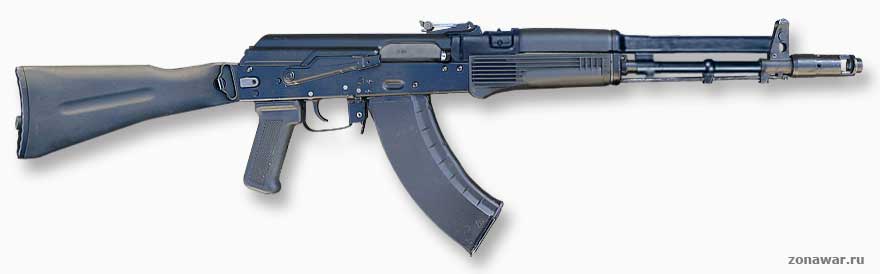

AK109由于采用AK47/AKM弹匣,因此比AK107和AK108更容易在外观上区别开来

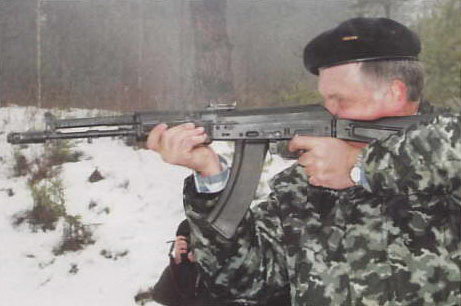

卡拉斯尼科夫在试射AK107


机匣盖上增加皮卡汀尼导轨的AK107


使用4排弹匣的AK107


装上Zenit公司的皮卡汀尼导轨改装套件的AK107

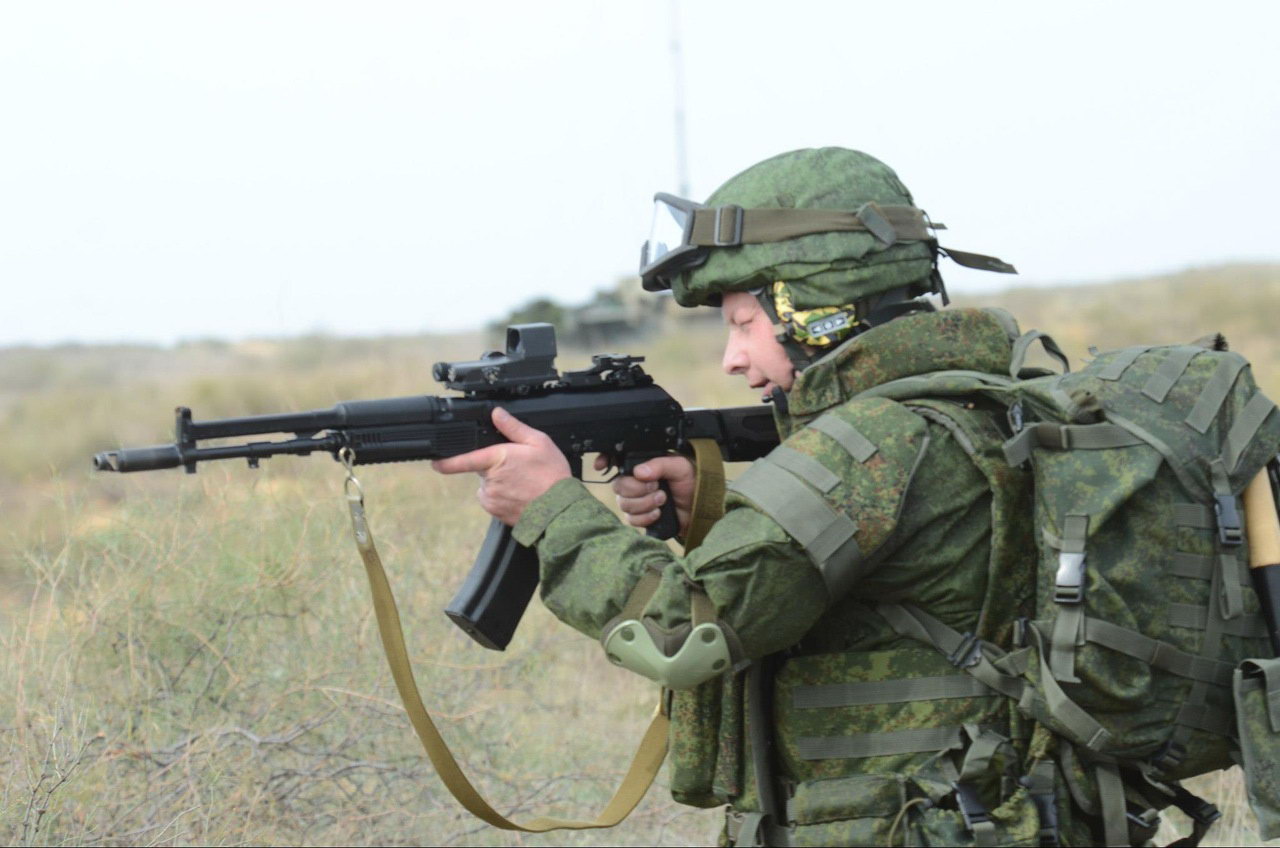

俄军测试中的AK-107

参考资料:Modern Firearms & Ammunition site

     Valery Shilin's CUN CLUB
