俄罗斯轻武器

AK步枪的刺刀



 ←卡拉什尼科夫专辑首页

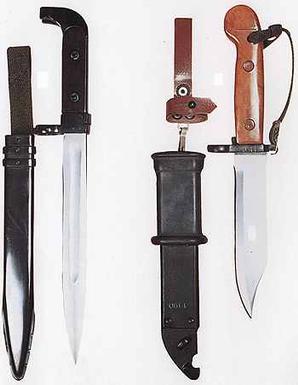

AK系列配用的刺刀,从左到右分别为:
AK-47,第1型,第2型,第3型

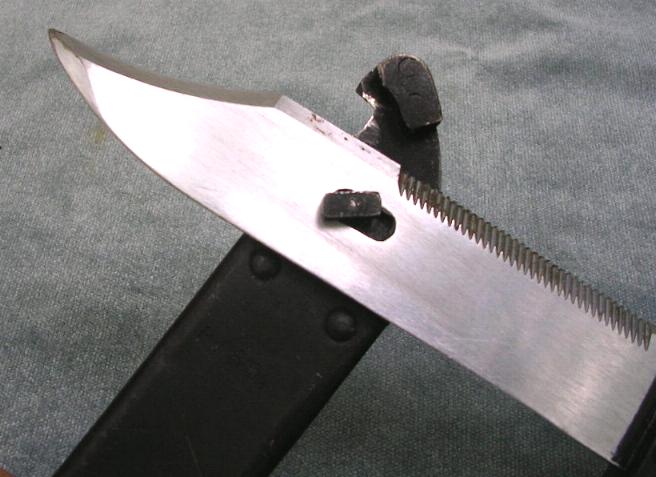

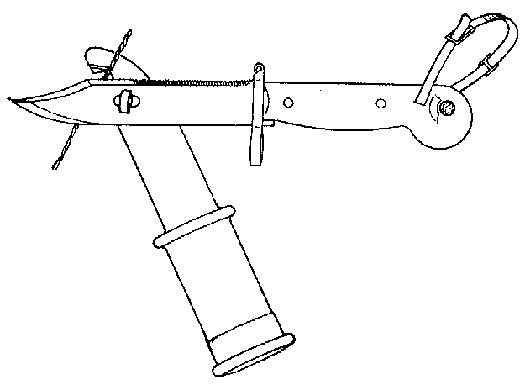

苏联生产的AK刺刀都是属于短刀形,兼具匕首的功能。最初的AK-47刺刀为双刃,木制刀柄,金属刀鞘。后来开始缩短刃长,并改为单刃,并让刺刀与刀鞘配合可以充当金属丝剪。早期的刀柄和刀鞘都采用AG-4S塑料(一种酚醛树脂),现在都改为用聚酰胺-6塑料,刀形也有所改变。刀片背部有锯齿,刺刀与刺刀鞘相配合能作为金属丝切割钳用。安装时,借助枪口环和位于枪管下的卡笋固定刺刀。作业切割钳使用时,刀上的孔要和刺刀鞘上金属凸笋相咬合在一起,利用刀鞘底部凸起和刀背刃相配合切割金属丝。刀鞘壳大部分由塑料制成,以保证绝缘。下面开始详细介绍从AKM到AK-74的各型刺刀。


用AK刺刀做剪铁丝网练习的俄军士兵


AKM第1型刺刀

苏联生产的AKM刺刀第1型,已经是一种多功能刺刀。最重要的是它具有剪切铁丝能力,只需要把刀上的孔与刀鞘上的金属凸笋咬合在一起就成为铁丝剪,刀柄上有橡胶绝缘体,因此可以直接剪切导电线。AKM刺刀第1型也是由生产AKM的工厂生产的,生产时间大概在1959年至1968年左右。刀柄尾部的球根形状是第1型刺刀的显著特征。

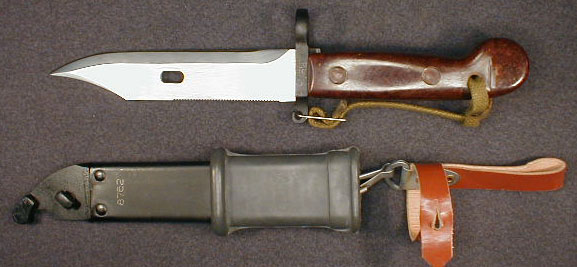

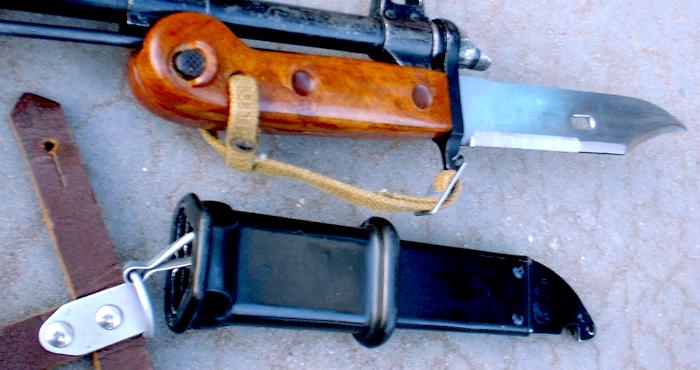

俄国AKM第1型刺刀,由伊热夫斯克兵工厂生产。图中这个产品是后期生产的,采用亮橙色的酚醛树脂刀柄,绿色棉织护腕/系索,黑色橡胶绝缘体。

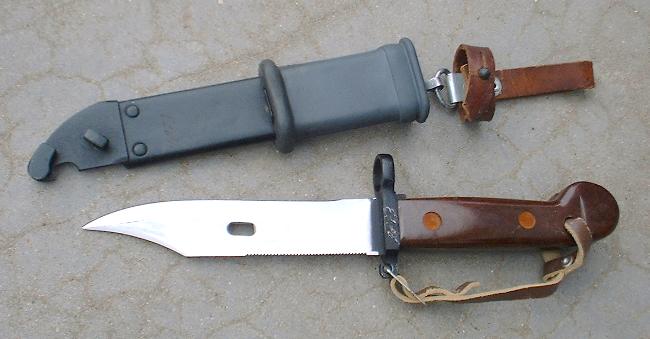

此图中的AKM第1型刺刀由图拉军械厂生产,这是一个比较早期的产品,采用深棕色的酚醛树脂刀柄,系索和护腕绳均为皮革制品,橡胶绝缘体为浅蓝色。

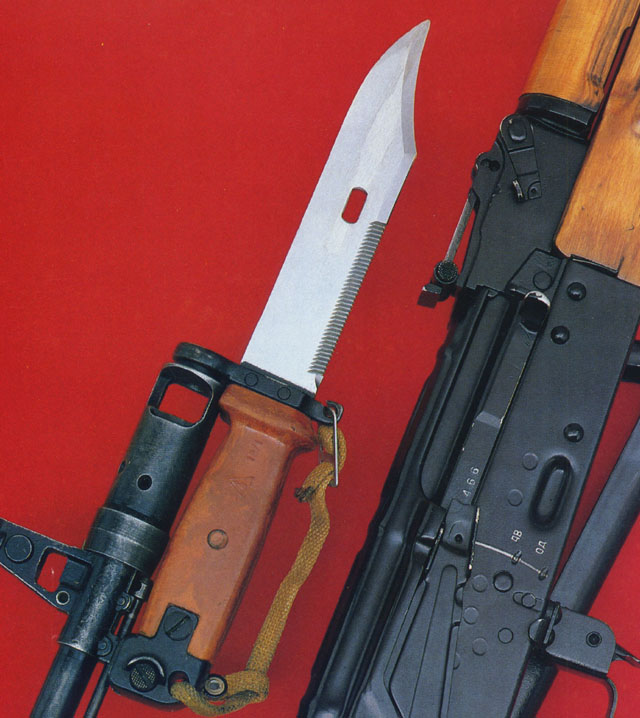

上刺刀的AKM。这把是伊热夫斯克生产的,护腕绳采用绿色棉织制品,橡胶绝缘体主要有黑色、灰色或灰蓝色这三种。

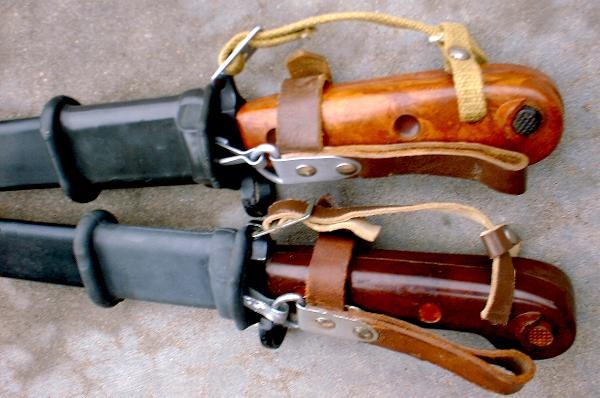

两种苏联AKM刺刀的比较。图上方的是伊热夫斯克生产,图下方的则由图拉生产。两者本质设计相同,但是颜色、工艺、生产工具、标记和原材料都不相同。图拉生产的刺刀刀柄颜色较深,而且图拉的刺刀和刀鞘都做得比较精细,而伊热夫斯克的刺刀和刀鞘看起来则比较粗糙。这些差异在后来的AK-74刺刀上也是如此。


两种刺刀的刀柄细节。护手上的生产序号一般是用电笔写的,或者用机器蚀刻,但很少用压印。序号上的最后4个数字是步枪的序号,也就是说,每一把刺刀都是专门生产配给每一枝步枪的,在大多数情况下,刺刀和刀鞘上都有生产序号。这样做的目的其实是让生产工人在检查过每一把刺刀都与刀鞘相匹配,然后才打上“合格”的记号。有些刺刀上没有序号的,可能那些并不是为部队生产的,也可能是做质量检查时发现与刀鞘并不相配。枪口环的顶端、刀柄的卡笋和刀鞘上也可能会印有生产厂的标记。


刀柄部分的特写。系索通过一个D型扣与刀鞘相连,皮制的系索本身也是以金属扣连接的。


由于AKM的枪管下有通条,因此在刀柄顶部开有一个长槽。当生产时通过质量检查后会在这个槽里打上质检标记,伊热夫斯克的质检标记通常是紫罗兰色或黑色的印记,而图拉的标记则是金色或银色的标记。

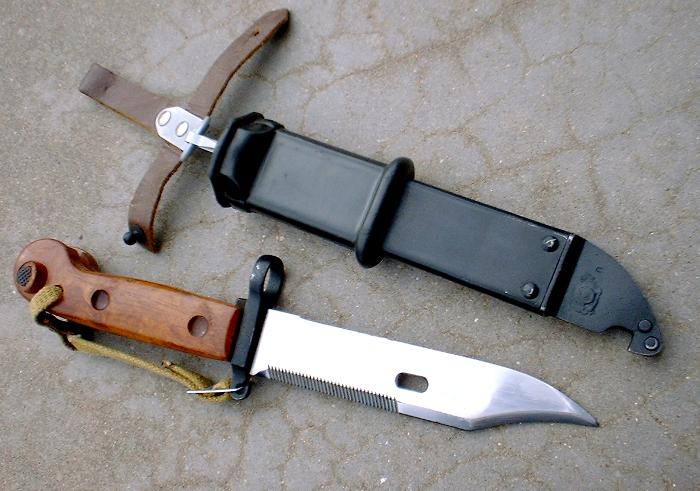

这把刺刀是由伊热夫斯克生产的,采用暗栗色的酚醛树脂刀柄,系索为人造革,护腕带为绿色棉带,刀鞘上的序号十分清晰。


在枪口环的根部通常会有一块方形的金属面,上面一般会有生产厂的标记。如图中的标记是“三角形中的箭”,此为伊热夫斯克兵工厂的标志。

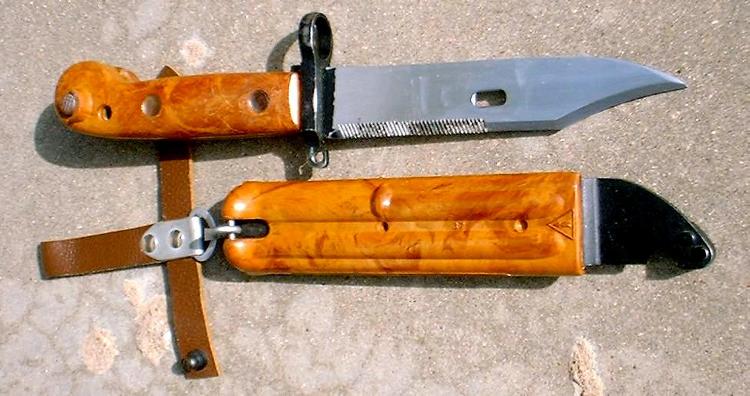

这一把有花纹的刺刀是非常罕见的型号,刀鞘与其他第1型刺刀的刀鞘不一样,估计本身就是绝缘的,因此没有绝缘体,皮制的系索上有不平滑的凸纹。这可能是伊热夫斯克最后生产的AKM第1型刺刀,采用了类似于第2型刺刀的刀鞘。这种罕见的第1型刺刀已经成为收藏家的目标了。


AKM改进型刺刀(第2型

大约在1968年至1969年期间,苏军开始装备一种新的AKM刺刀,这种改进型AKM刺刀也称之为第2型刺刀,除了在AKM上使用外,也在早期的AK-74上配用过这种刺刀,一直到1984年,AK-74才配用新的第3型刺刀。AKM第2型刺刀的最大特征是取消了酚醛树脂的刀柄球形尾,改为一个方形的金属尾端。刀刃和锯齿的设计没有改变。原本是金属制的刀鞘改为有凸肋式样的酚醛树脂刀鞘,因此不需要另外包裹橡胶绝缘体。这些刺刀也是由图拉和伊热夫斯克生产,但现在能够在收藏家的市场上找到的大多数是伊热夫斯克的产品。

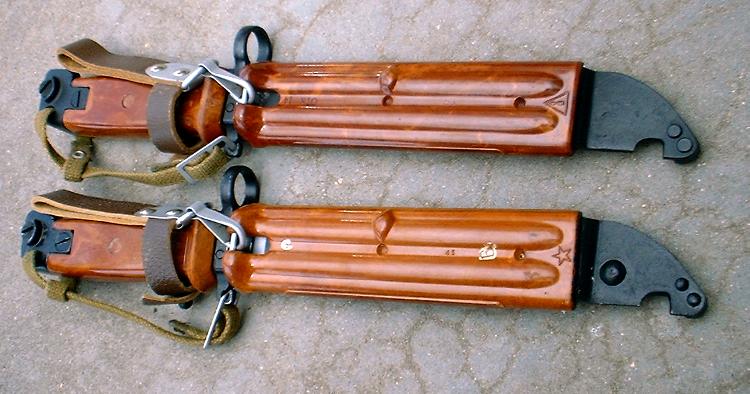

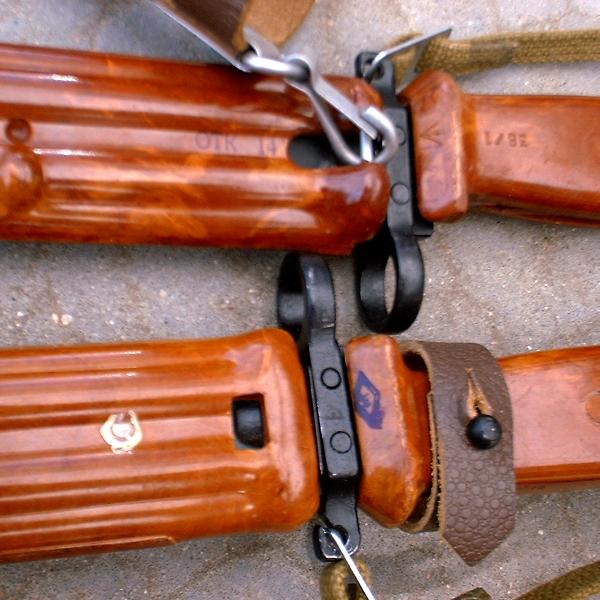

此图中的两把刺刀,上面一把是伊热夫斯克生产,下面一把由图拉生产。从刀柄尾部和刀鞘就可以明显识别出AKM第2型刺刀的特征。虽然刀柄和刀鞘同样是由酚醛树脂制造,但图拉的型号色泽明显较浅,此外在刀鞘上有金色的质检标记。

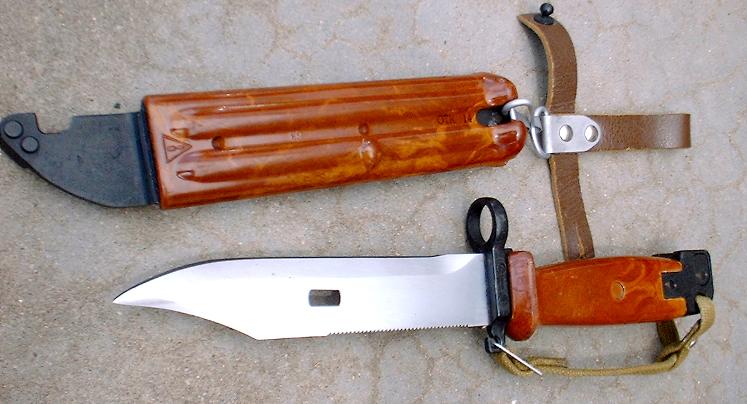

伊热夫斯克生产的第2型刺刀,采用标准的平滑皮革系索和绿色棉织护腕绳。较早期生产的型号可能是采用皮革护腕带的。由于苏联生产的刺刀都用铆钉固定,因此背面总是有个“洞”。

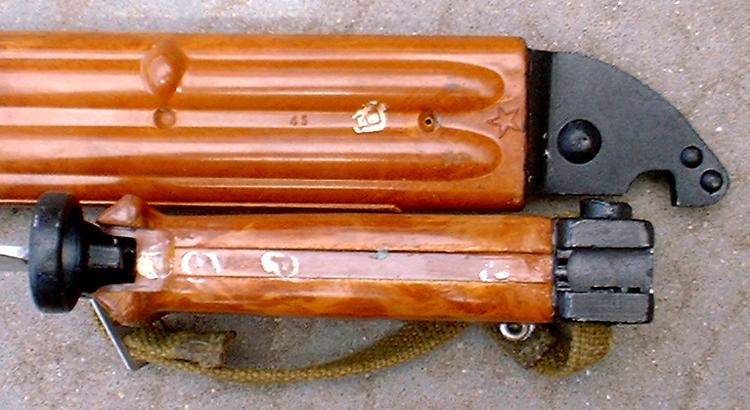

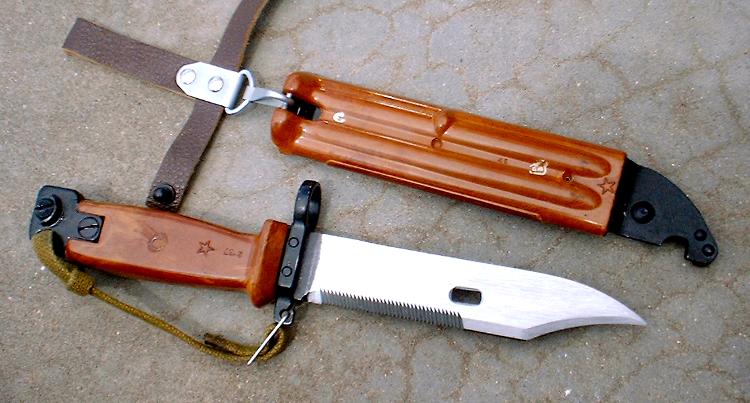

图拉生产的刺刀采用色泽较浅的酚醛树脂制作刀柄和刀鞘,五角星的工厂标记,有圆形凸纹的皮革系索,还有金黄色的圆形质检标记。


刀柄和枪口环的特写,可以看到“OTK”的质检印记和生产序号。


图拉生产的刀柄顶部,他们总在通条槽内打上金黄色的质检标记。


在AK-74上使用的AKM第2型刺刀

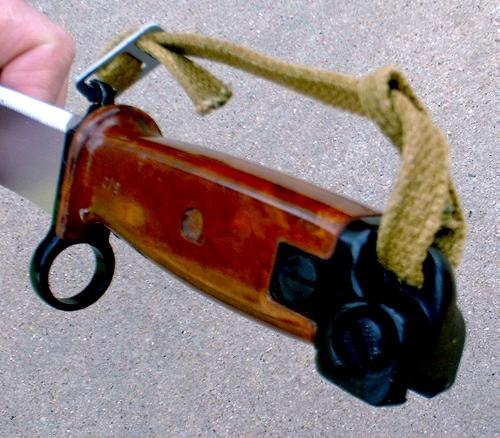

伊热夫斯克生产的另一种第2型刺刀,注意刀柄尾部的不同设计,据说这一型的刺刀比较罕见。

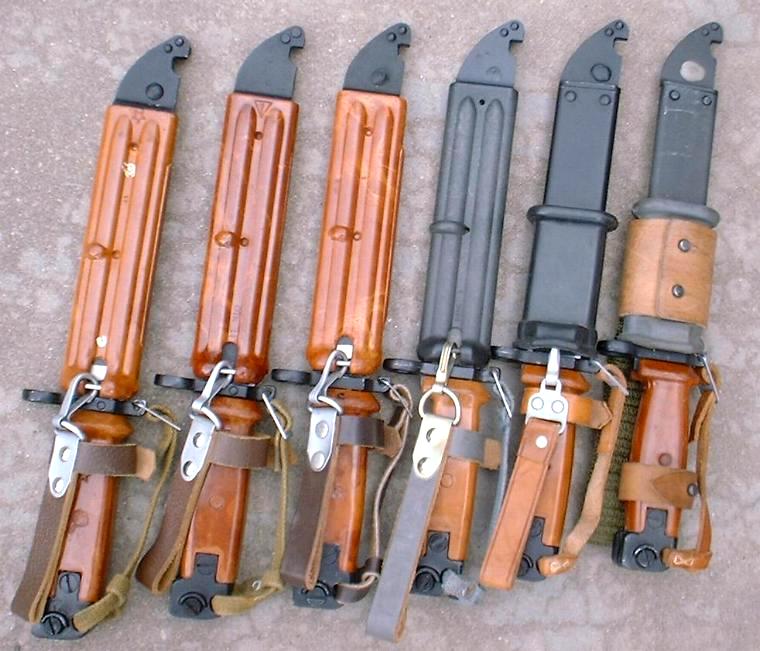

华约国家生产的AKM第2型刺刀,从左到右分别为:前苏联的图拉,前苏联的伊热夫斯克,保加利亚,东德,波兰,罗马尼亚

罗马尼亚生产的AIM(AKM)和AI-74(AK-74)刺刀据说是AK刺刀中的极品,从开始仿制AKM开始,罗马尼亚人就开始仿制AK的多功能刺刀。除了刀柄上的标记外,罗马尼亚刺刀的刀鞘也有个鲜明的特征,有一个粗大的握套,在剪切钢丝时会握得比较舒适。

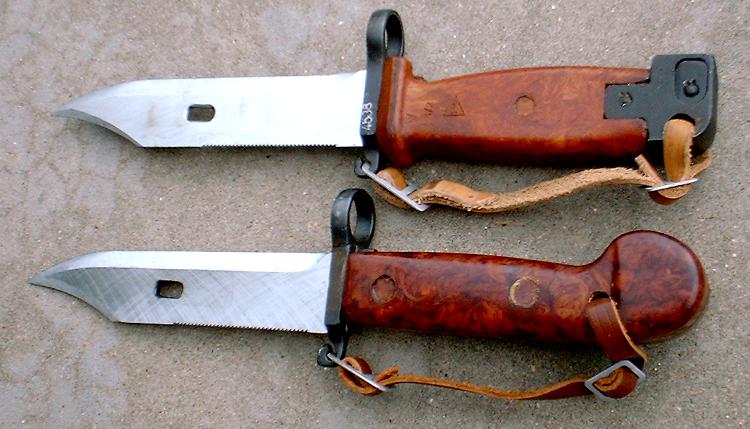

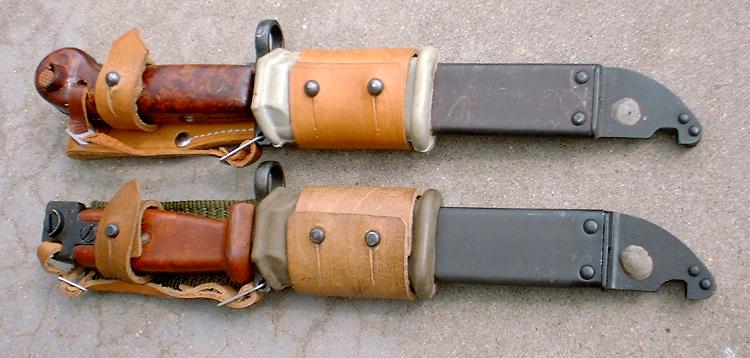

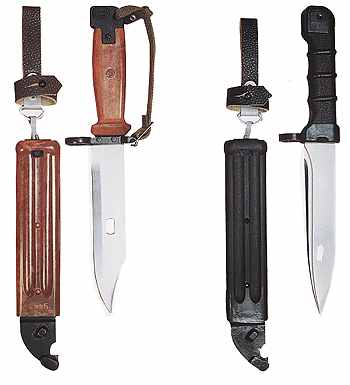

上为AI-74刺刀,下为AIM刺刀


AK-74和SVD最终型刺刀(第3型)

大约在1984年,前苏联推出了现在所使用的式样的AK-74和SVD刺刀,也称之为第3型刺刀。直到现在俄罗斯仍在使用这种刺刀。这种新型刺刀采用有凸纹设计的聚酰胺刀柄,重新设计了刀刃形状,带逆刃的弓形刀片背部加工有锯齿。保留了剪切金属丝的功能,但取消了护腕绳。据说从苏联过度到俄罗斯联邦后,刺刀的设计有了一些细微的变化,但却找不到伊孜玛什兵工厂生产的明显识别标记。

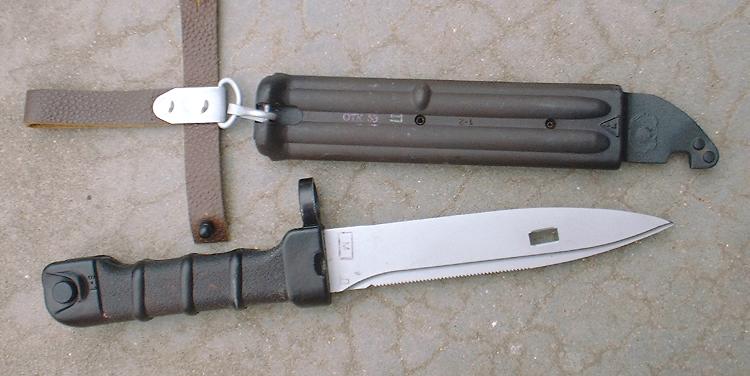

第3型刺刀的刀柄材料改为聚酰胺塑料,代替原来的酚醛树脂,不但手感更好,而且也方便生产时根据需求改变颜色。据说颜色较深的刀柄多数是早期生产的刺刀。

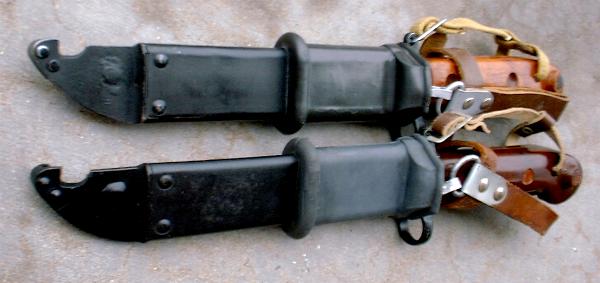

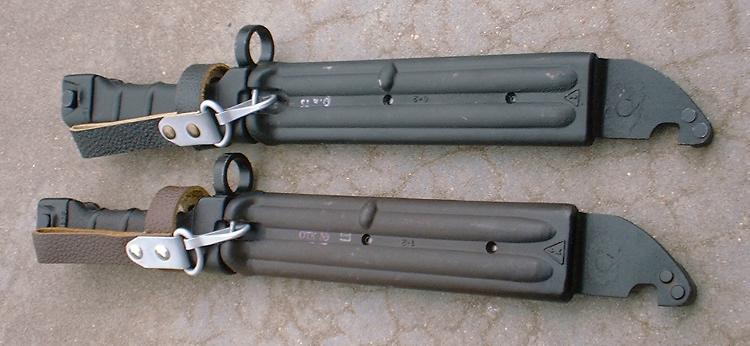

不同年代产品的比较,颜色较深的是比较早生产出来的,除了刀鞘外,皮制系索的颜色也有深浅之份。


刀鞘背部有工厂标记,注意看金属丝剪切座的背部处理是比较粗糙的,大概俄国货都是这样的吧。


第3型刺刀的质检印记打在了刀片根部,这与第1型和第2型明显不同。

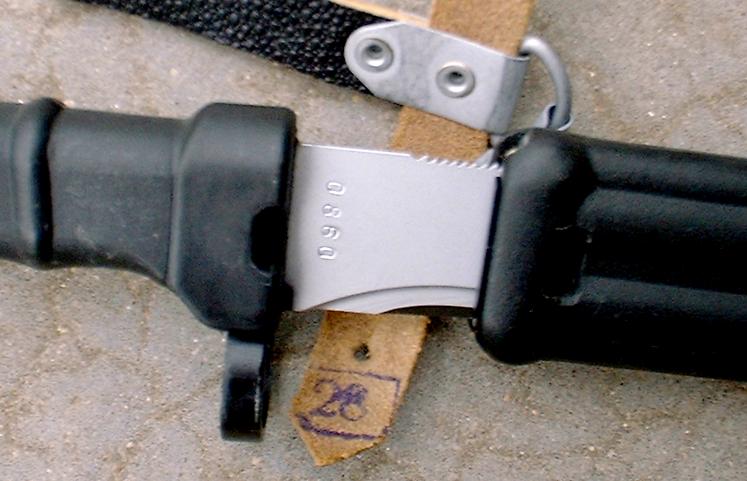

刀片根部的生产序号,与之相配的步枪生产序号的最后4个数字与之相同。皮制的系索上也留有质检员的标记。

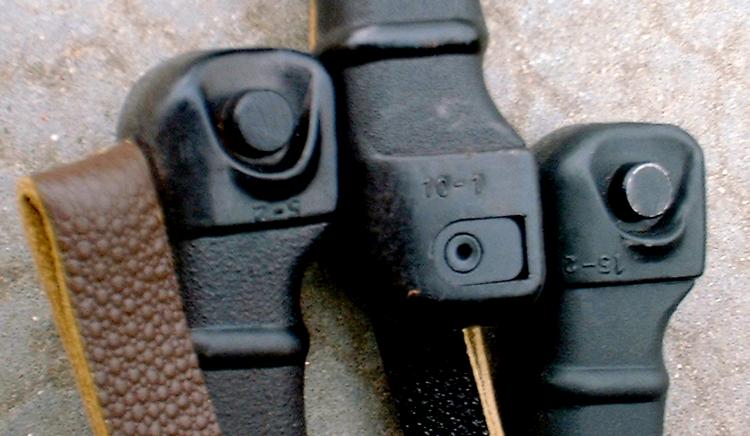

三种刀柄质地不同的第3型刺刀,可能是不同年代生产的,与第3型刺刀同时配发的步枪有AK-74M、AK-100系列和SVD/SVDS。

参考资料:KALASHNIKOV AK

     Actomats in Action
