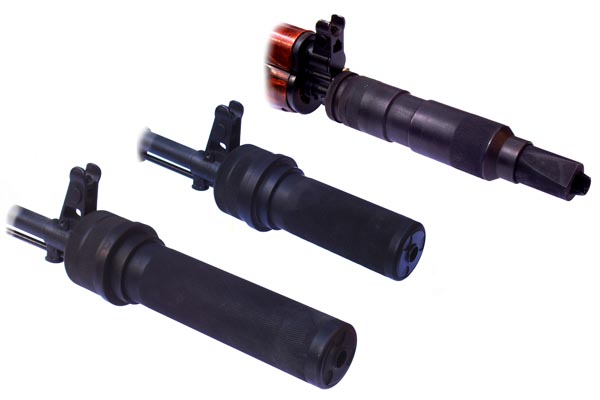

从上到下：PBS-5（AKS-74U），PBS-MINI（比PBS-1短了5CM），PBS-1（AK-47/74）

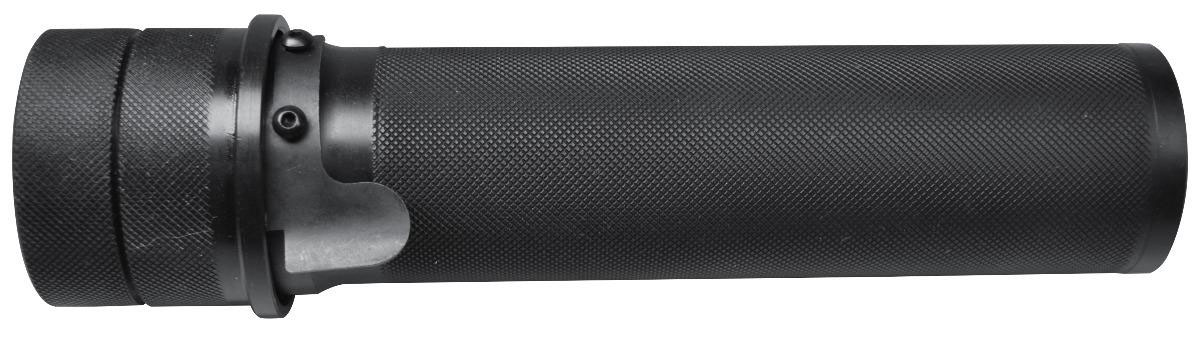

PBS-1消声器

PBS-1消声器是为发射7.62×39mm的卡拉什尼科夫突击步枪研制的，主要装备特种部队，配合使用特制的亚音速弹效果更好。

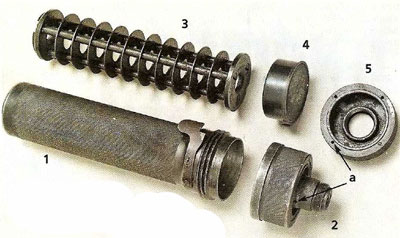

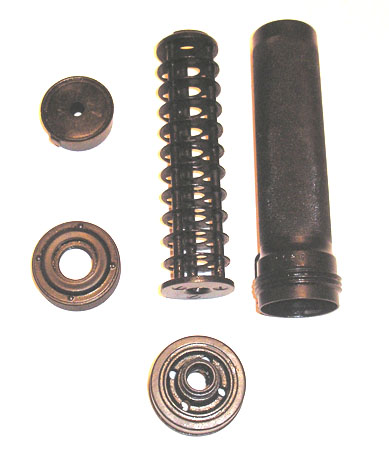

PBS消声器的构成：1－消声器外壳；2－高压排气室；3－消音板组件；4－密封垫组件；5－低压排气室；a－高压与低压排气室上的通气孔

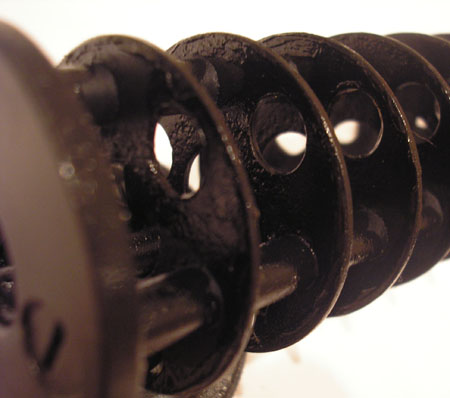

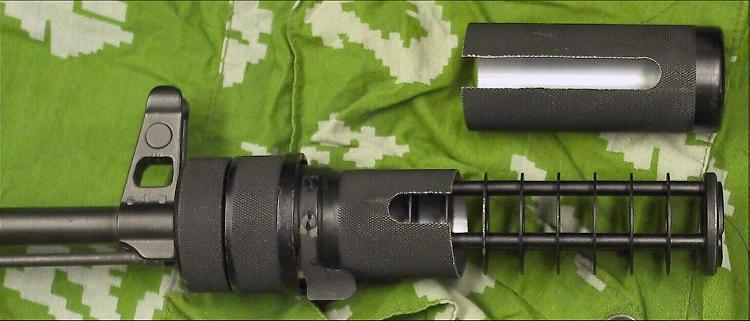

PBS消声器在结构分成前后腔，前腔的结构比较简单，就是一排排的隔板焊在钢柱上，在前腔内形成多个膨胀室，发射后，橡胶垫无法拦截的这部份气体就被各个膨胀室逐次降压来削弱压力，最后缓慢地排出大气。（以下原理说明感觉QBQ网友cuser221的解说配作图）

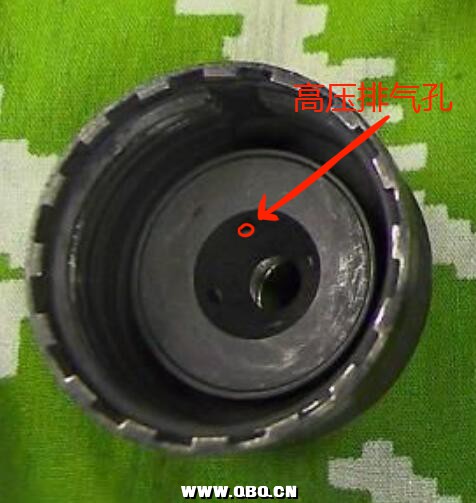

后腔也分为两个部份，为前部“高压室”和后部“低压室”。首先是前部的高压室，左图中可以看到“高压室”中心的锥体上有4个高压排气孔，橡胶垫拦截下的火药燃气压力很高会通过这4个孔进入后方低压室。

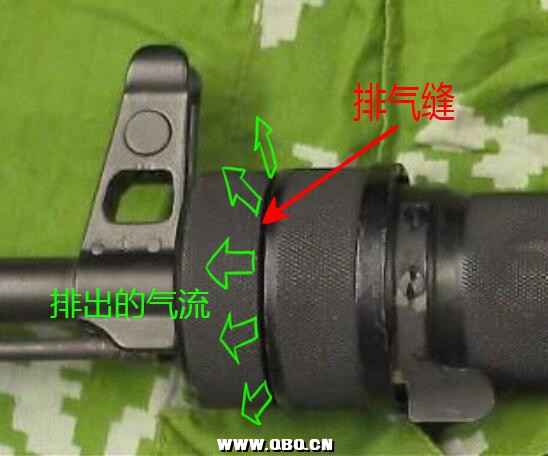

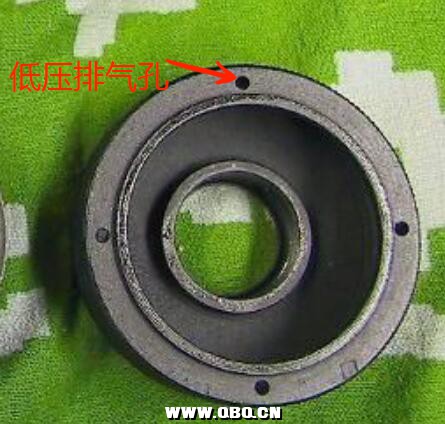

下面左图则是后部的“低压室”，同样，“低压室”上也有4个排气孔，它正好夹在两个气室中间的排气缝里。当那些来自“高压室”的气体进入这个区域后，就会迅速彭胀减压，然后再经过这4个孔进入排气缝（见下面右图）。两个气室中间的缝，就是最后一道减压结构了，由后方低压室的排气孔流出的气体，进入这道缝时，马上由“点”边“面”，再次减速，并程环状幅射排出大气，此时经过3次减速，已经对大气的冲击减至最低。

所以PBS消音器的前腔和后腔共同作用，来达到消声目的。

另外PBS的橡胶垫是有寿命的，没有用过的新品中间是没孔的，子弹会在中心穿孔。然后随着数次使用后的磨损，气密性也会减弱，此时就需要更换。PBS消音器有专门的矩形螺纹和棘齿锁定机构，可以方便在野战条件下，无任何工具时，快速拆开，这样就很方便更换橡胶垫了，相比与AK其它小厂子生产的消音器，原版的设计更为优越合理。

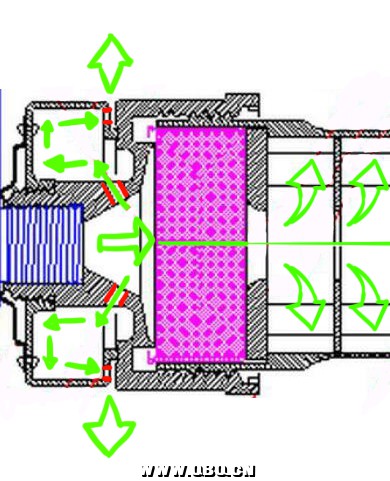

PBS消音器内，气体流动示意图

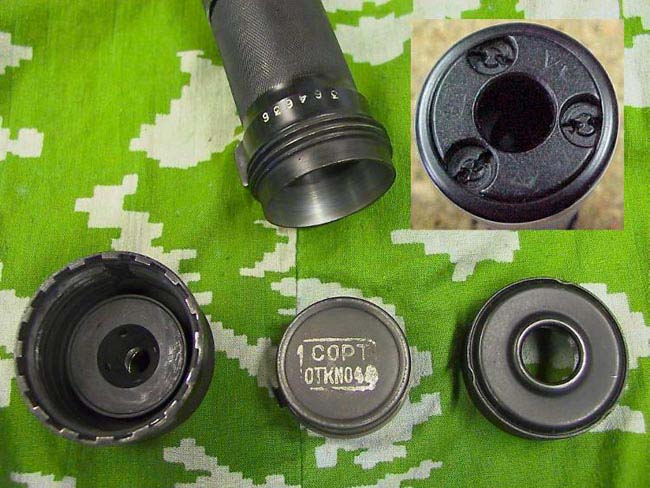

注意看印字的圆形是橡胶垫，这个是没有用的过，所以中间也没有穿孔。当使用时间长了，封口垫就会失效，消声效果会降低

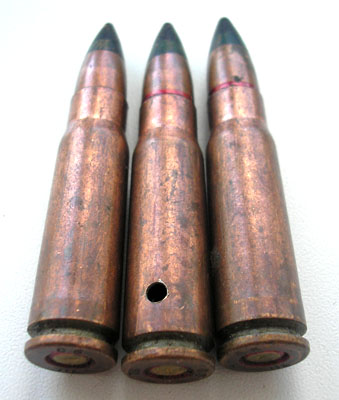

当需要提高消声效率时，还会搭配使用加长的重弹头和减装药的亚音速弹

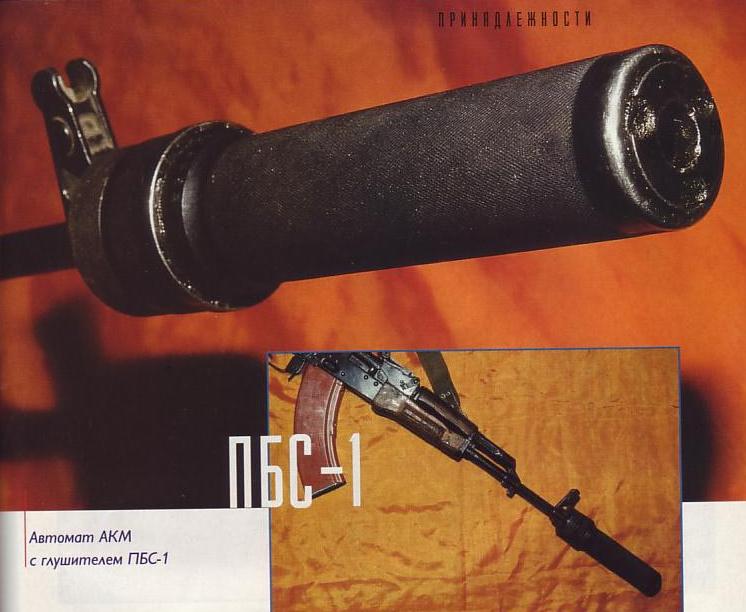

PBS-1

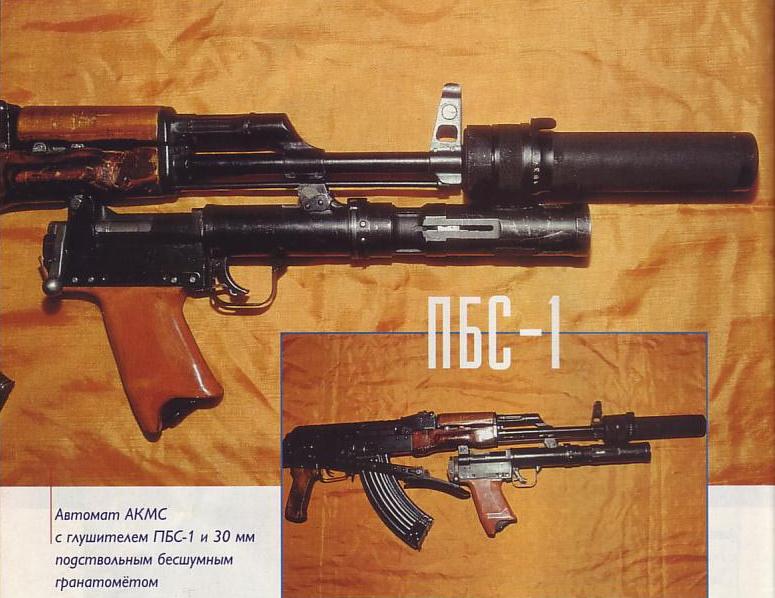

阿富汗战争时期虽然苏军已经全面装备AK74，但其特种部队仍在使用安装了PBS-1消声器的AKM，有时还同时安装了GP25榴弹发射器

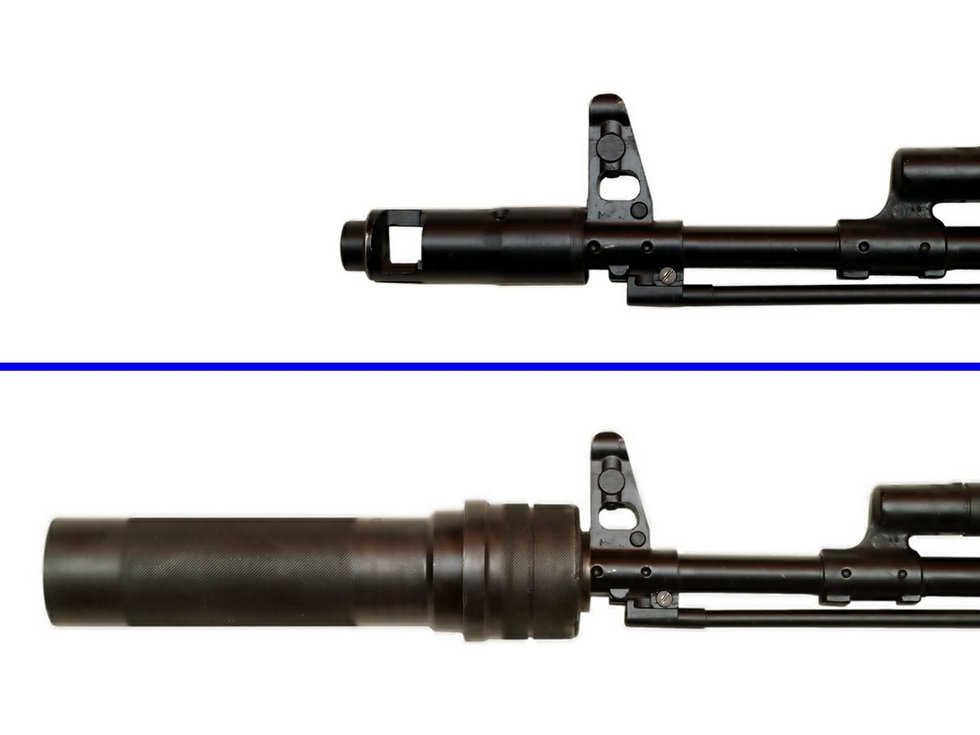

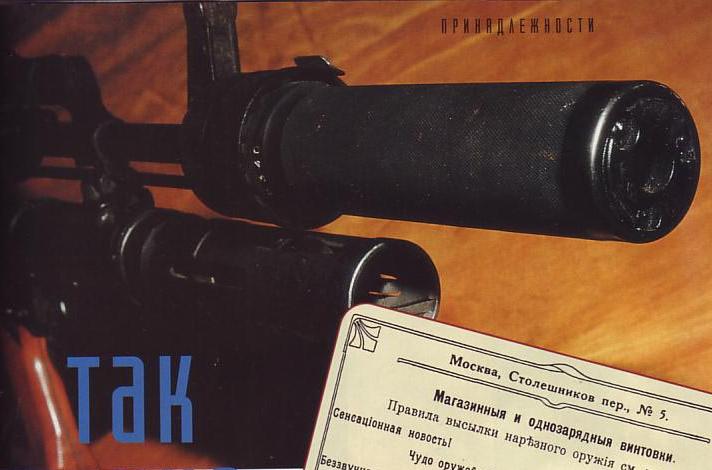

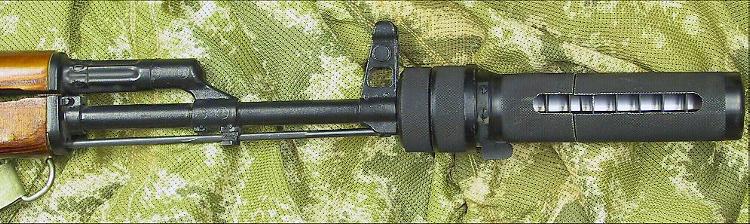

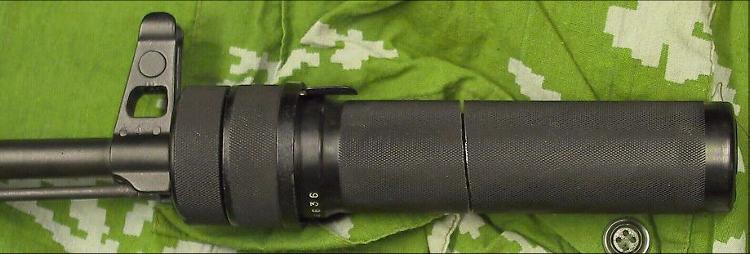

AK-74安装制退/消焰器和PBS-1消声器的前后对比

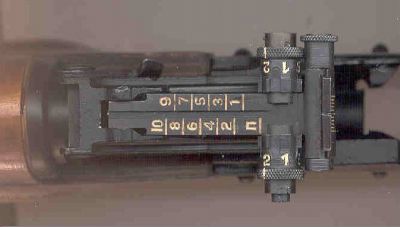

这是很少能看到的机械瞄具照门，是苏联/俄罗斯为使用PBS消声器发射亚音速弹而专门设计的照门，没有风偏调整，表尺是根据使用消声器发射亚音速弹时的弹道调整的。

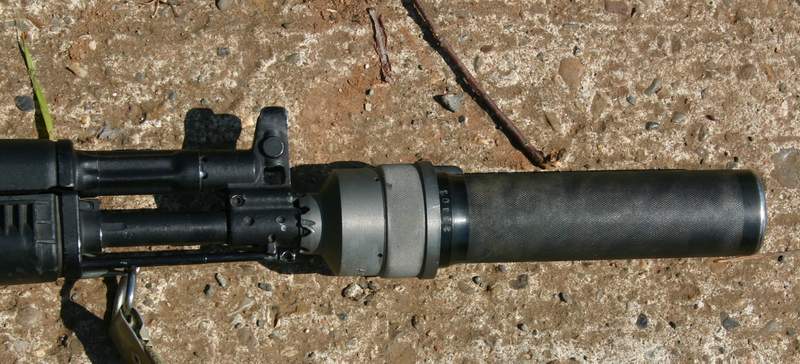

乌克兰军队装备的AKM与PBS-1消声器

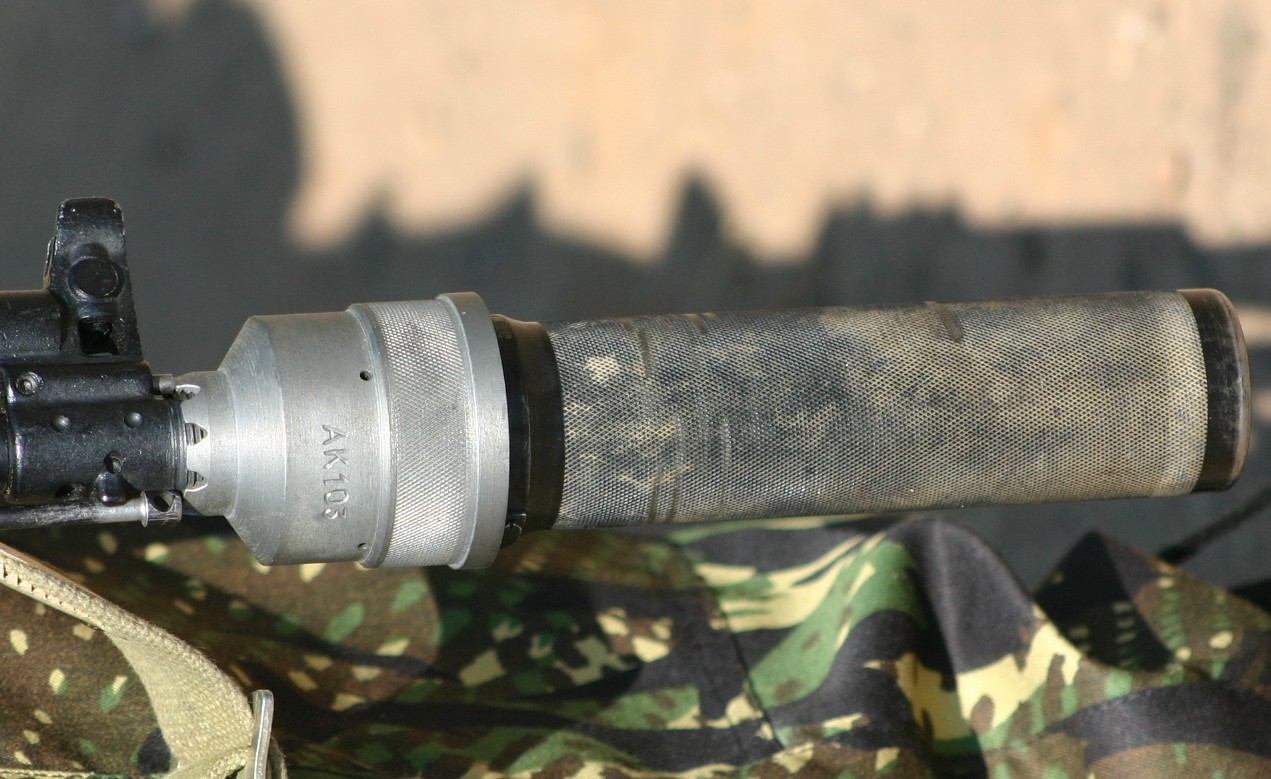

这个消声器上标着AK103，但实际上也可以在AK104上使用

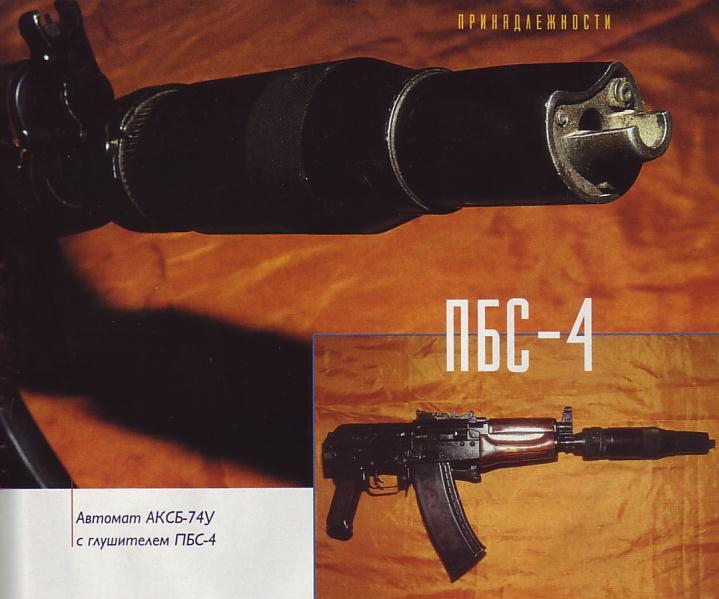

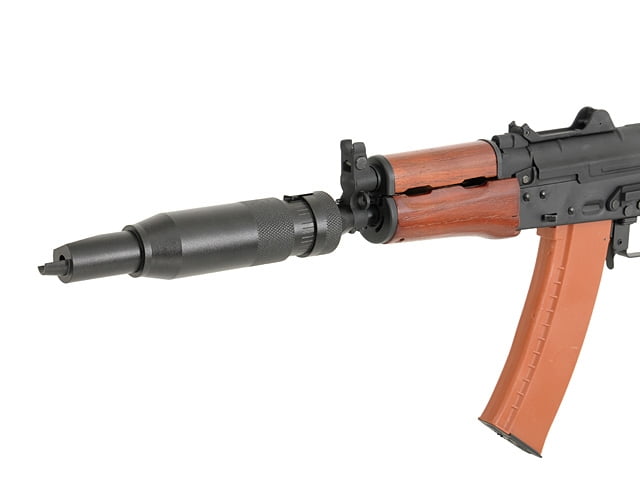

用于AKS74U的PBS-4
