俄罗斯轻武器

RPG-18 火箭筒




口径: 64mm



俄罗斯的RPG-18(俄文РПГ-18)Mukha(俄语“苍蝇”)是前苏联时期于1970年代末研制的一次性轻型反坦克火箭发射器,是一种不占编制的一次性使用的反坦克武器,用于攻击装甲车辆、军事器材和野战工事等目标。RPG-18于1970年代末开始装备苏联摩托化步兵、空降部队和其他华约国家部队,并用于阿富汗战场。

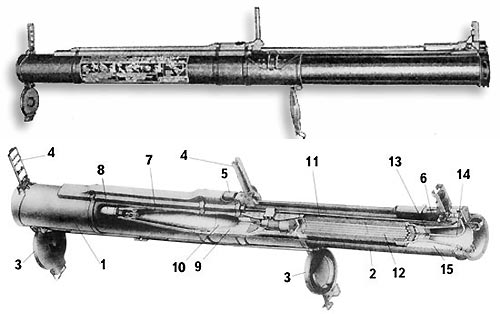

RPG-18的研制是根据北越人提供的缴获的M72 LAW而仿制。因此RPG-18在结构、原理上与M72 LAW基本相同,所以该火箭筒也是采用后拉式套筒结构,用冷挤压成形的轻金属管制成,由卡口制动装置把内外筒相对固定。在外筒上装有发射机构、击发机构、保险装置、瞄准具、密封端盖和背带组件。发射、击发机构由扳机、扳机簧、扳机座、击针组件组成,点火系统为导火索式,包括火帽、传火导管和点火具。

操作方式也大致相同,只要去掉前后端盖、拉出内筒、竖起瞄准具,即成待发状态。不过M72是打开后盖和拨出固定销后可直接拉出内筒,而RPG-18则是旋转松动后再拉出内筒。

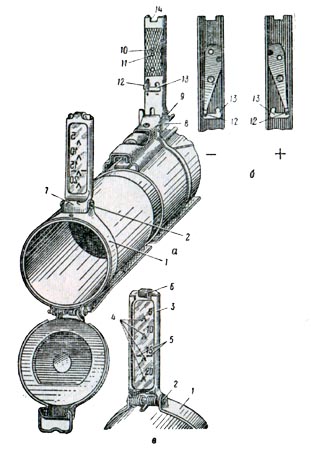

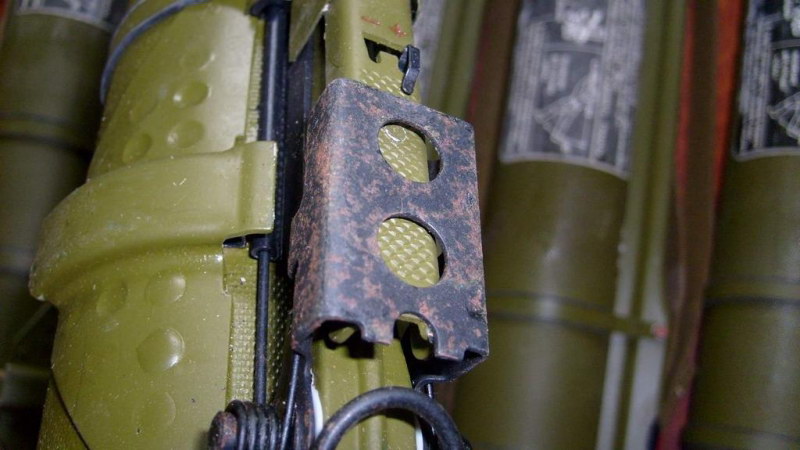

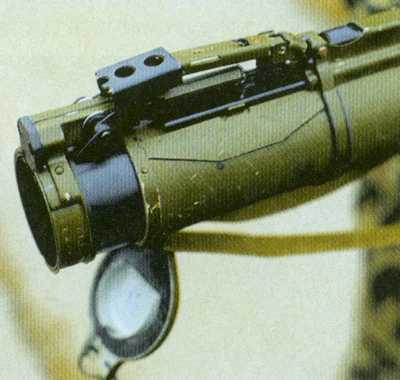

RPG-18的机械瞄准具平时也是放倒在发射筒上,使用时竖起。后瞄准器组件位于外筒尾部,其上有觇孔;前瞄准器为框窗式塑料制件。在中心垂线上有3条水平距离分划线,对应的装定距离为200m、250m和300m。

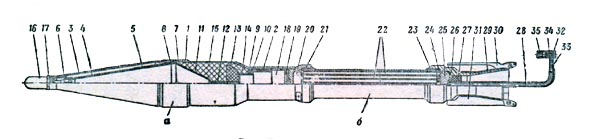

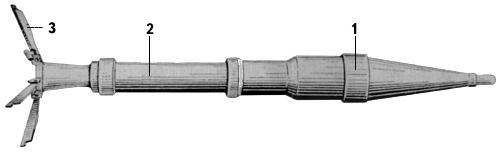

RPG-18和M72最大的区别是口径。RPG-18发射64mm的PG-18型破甲弹,破甲深度375mm。不过火箭弹的结构也大致相同,火箭发动机内装有毛刷式装药的高燃速推进剂,可保证弹离开膛口之前,推进剂燃烧结束。压电引信设有自毁机构,火箭弹飞行4~5秒后,如未碰击目标或其他障碍物,会自行销毁。膛口保险距离2~15m。

火箭筒全长 携行状态 705 mm
战斗状态 1050 mm
战斗全重 2.7 kg
发射筒重 1.3 kg
火箭弹重 1.4 kg
初速 115 m/s
直射距离(弹道高2m) 135 m
有效射程 200 m
最大表尺射程 300 m

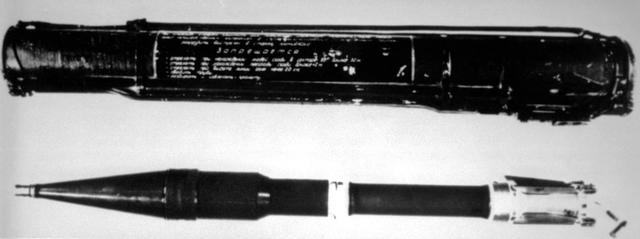

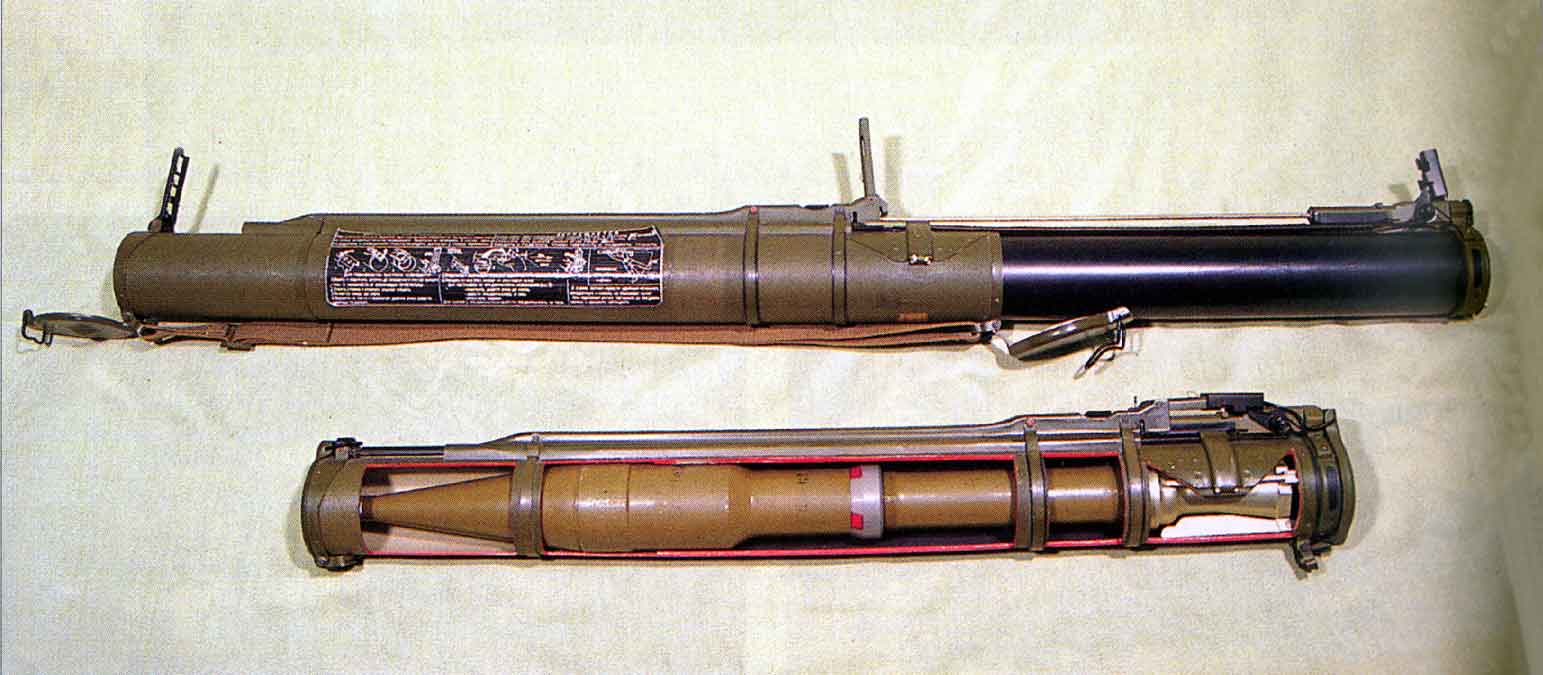

RPG-18发射筒与火箭弹

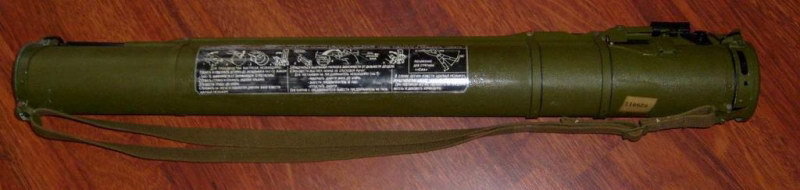

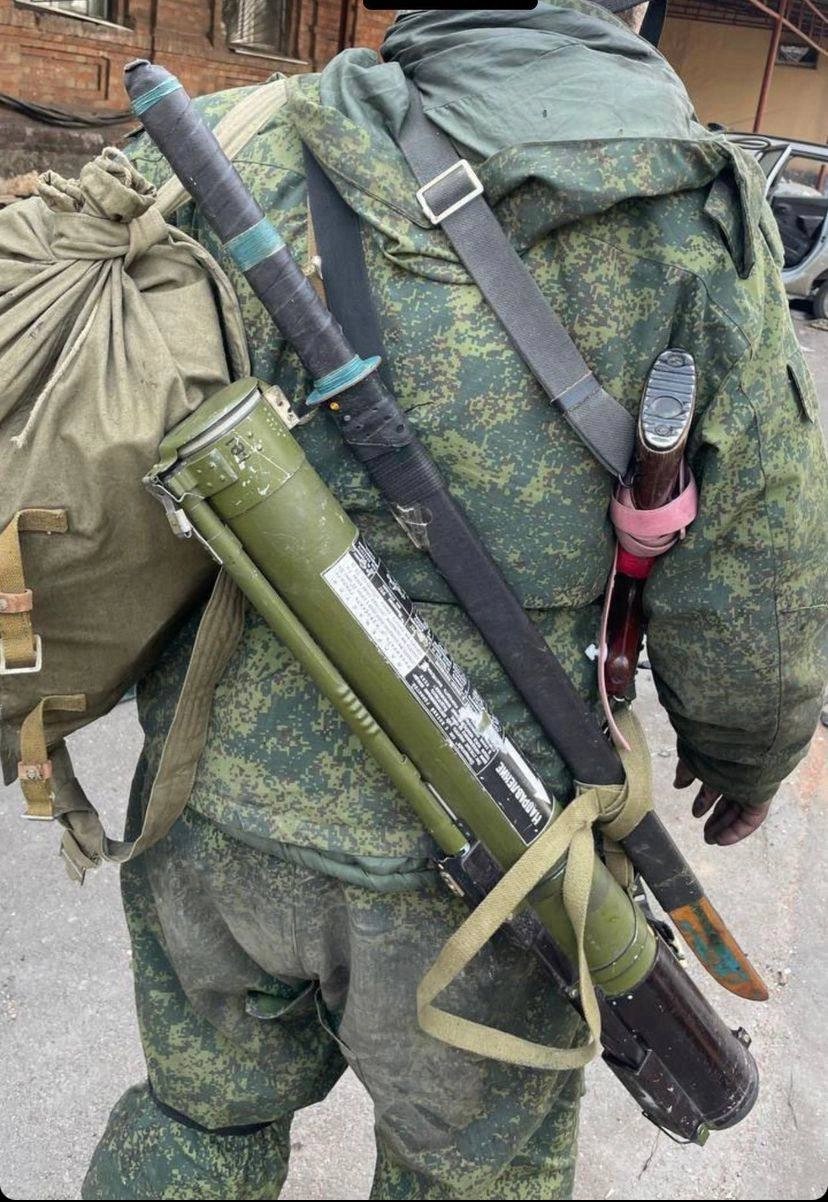

携行状态的RPG-18

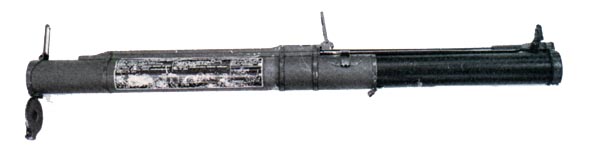

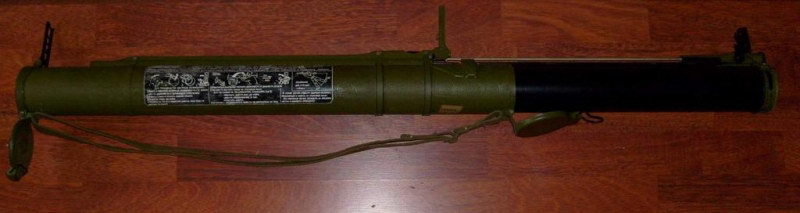

使用状态的RPG-18

RPG-18

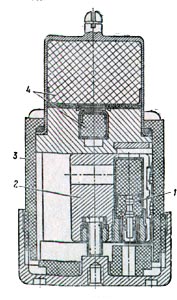

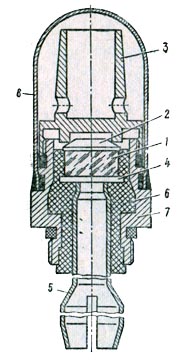

引信

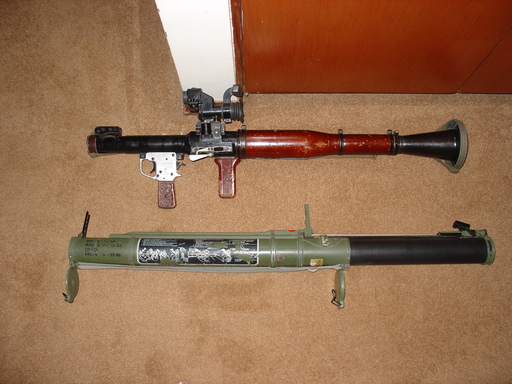

RPG-7和RPG-18


RPG-18与RPG-26

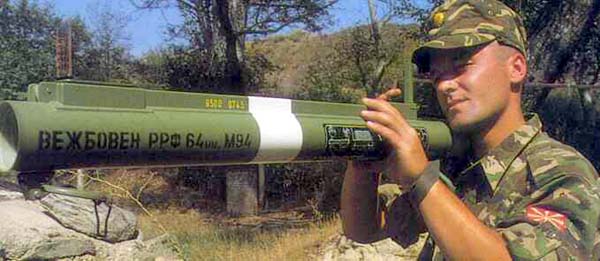

前南斯拉夫仿制的RPG-18命名为M-80 Zolja,结构性能完全一样


捷克仿制的RPG-18命名为NV-75


还在车臣战场上使用的RPG-18

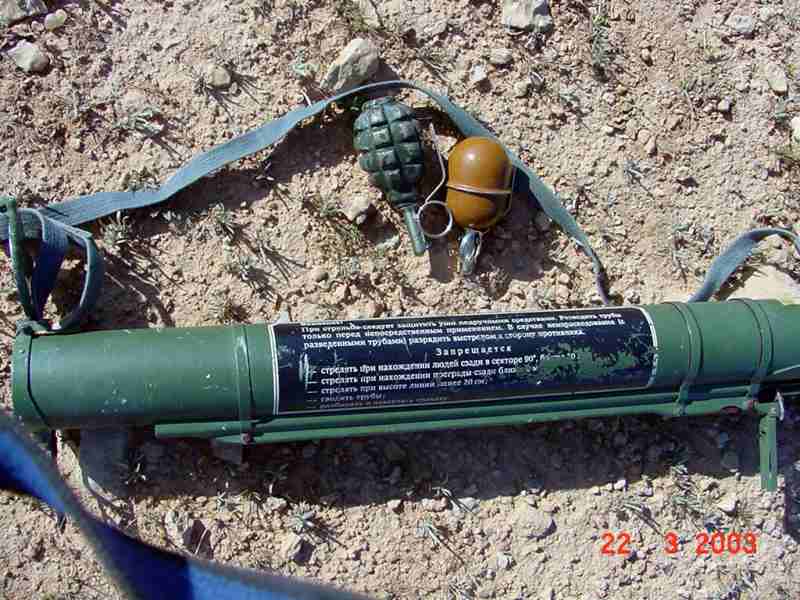

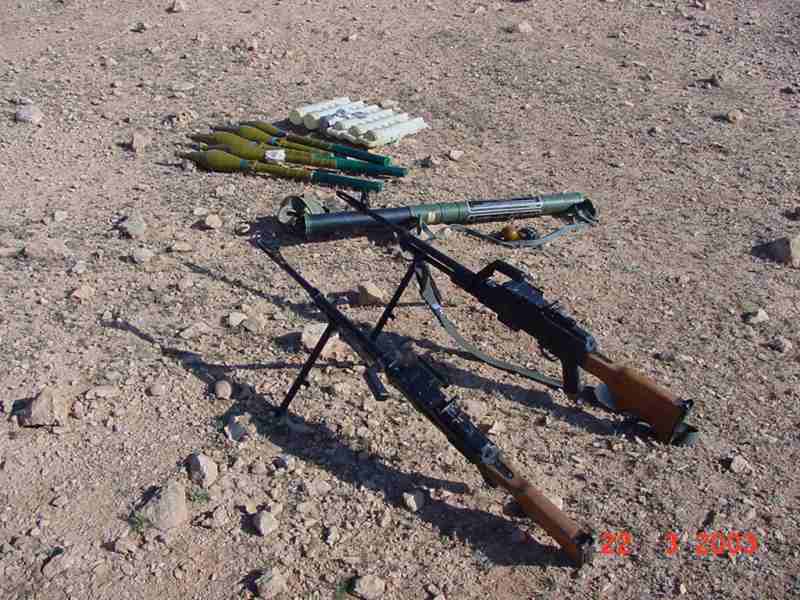

阿富汗“持久自由”行动期间美军缴获的RPG-18

参考资料:Modern Firearms & Ammunition
