>俄罗斯轻武器

RPG-22 火箭筒




口径: 72.5mm



俄罗斯的RPG-22 Neto(俄语“网”)反坦克火箭筒是在原来的RPG-18的基础上扩大口径研制的,于1980年代初研制,在1985年装备摩托化部队,也少量装备空降兵和特种部队。

在结构和原理上,RPG-22和RPG-18基本相同,也是套筒式结构,但RPG-22采用的是前拉式套筒,而非RPG-18的后拉式套筒。也就是说,发射时,RPG-22和RPG-18的操作方向是相反的。

RPG-22由发射筒、发射、击发机构、瞄准具、密封端盖和背带等组成。外筒用凯夫拉材料制成,内筒为玻璃钢制件,由一个带扭簧和橡胶圈的铝盖把内外筒压紧和密封,用P形销固定。外筒后端内壁衬有一个带橡胶圈的尼龙挡盖,与一个塑料环形裂筒相配合,固定火箭弹,以防止仰角或俯角射击时弹相对移动;挡盖后面有一个与前盖组件相同的密封铝盖组件。发射机构、击发机构位于发射筒的上方。平时后瞄准器П形板将扳机掩盖起来,作为贮存、运输和携行过程中的保险装置。发射时,拨出P形销,前盖靠扭簧作用向下翻倒,向前拉出内筒,到位后用卡笋定位,前瞄准器框架在扭簧作用下自动竖起,再以同样方法打开后盖,竖起后瞄准器的П形板,则扳机按钮处于待击发状态。

RPG-22采用简易机械瞄准具。前瞄准器是个框形窗,内有3个三角形准星,对应50m、150m、250m射程。后瞄准器的П形板上有觇孔,并装有简单的旋转式温度补偿机构。对静止目标的最大有效射程为250m,对移动目标的最大有效射程为150m。

该火箭筒发射PG-22(РПГ-22)式72.5mm火箭弹,其战斗部采用空心装药结构,炸高220mm,是弹径的3倍,破甲厚度400mm。ВП-22式压电引信由头部压电机构和底部机构两部分组成。该引信采用复式保险,具有较高的安全性。引信中的膛内点火机构、自炸雷管、惯性保险机构、隔离机构等都自成一体,装入引信体各自的孔内。发动机燃烧室用合金钢制成,推进剂采用毛刷式装药结构,设有固药板或挡药板。火箭弹飞离筒口时,尾翼提供静稳定力矩并使弹微旋,以提高弹道稳定性。

火箭筒全长 携行状态 766 mm
战斗状态 853 mm
战斗全重 2.85 kg
发射筒重 1.39 kg
火箭弹重 1.46 kg
初速 125 m/s
直射距离(弹道高2m) 135 m
有效射程 250 m
最大表尺射程 300 m

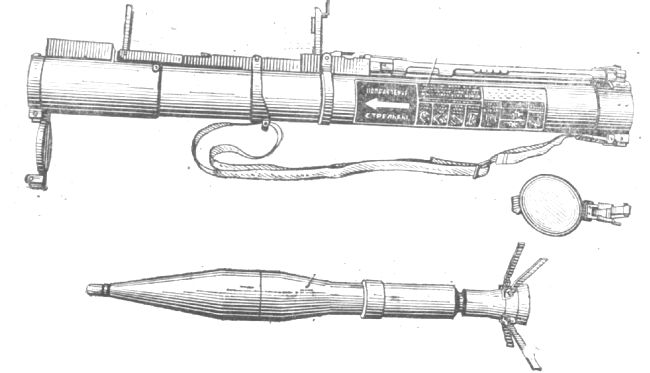

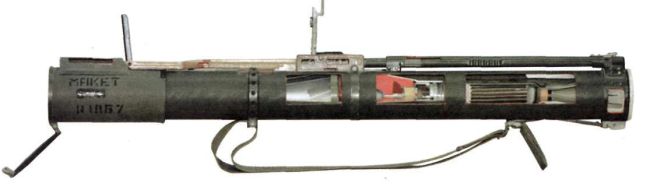

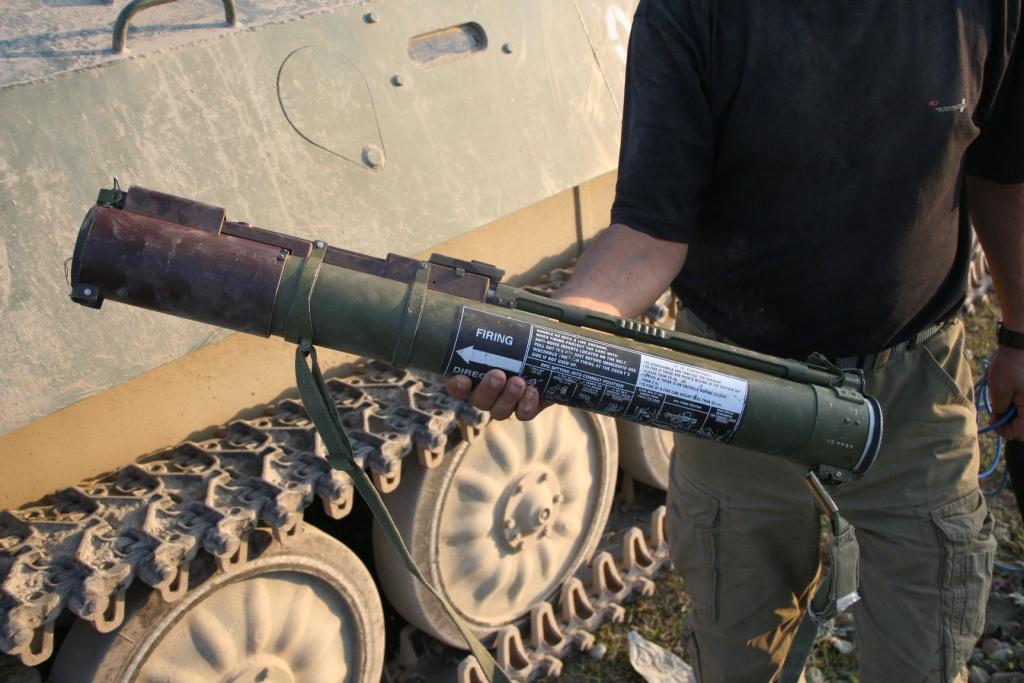

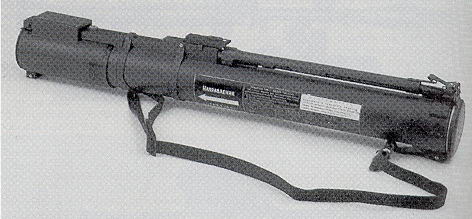

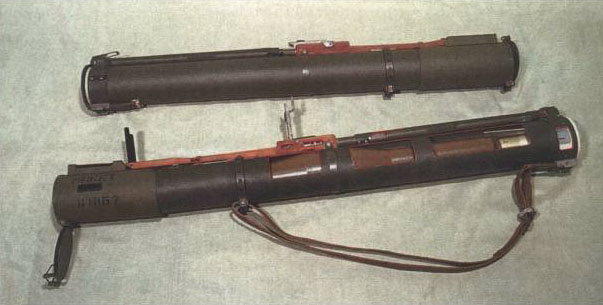

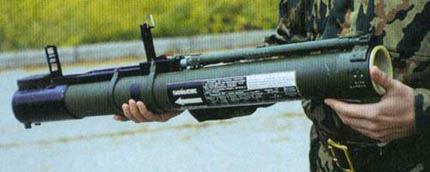

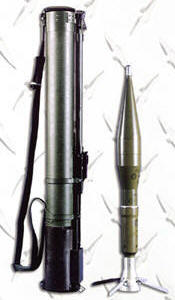

RPG-22


在车臣战场上使用的RPG-22


接受RPG22训练的东正教神甫

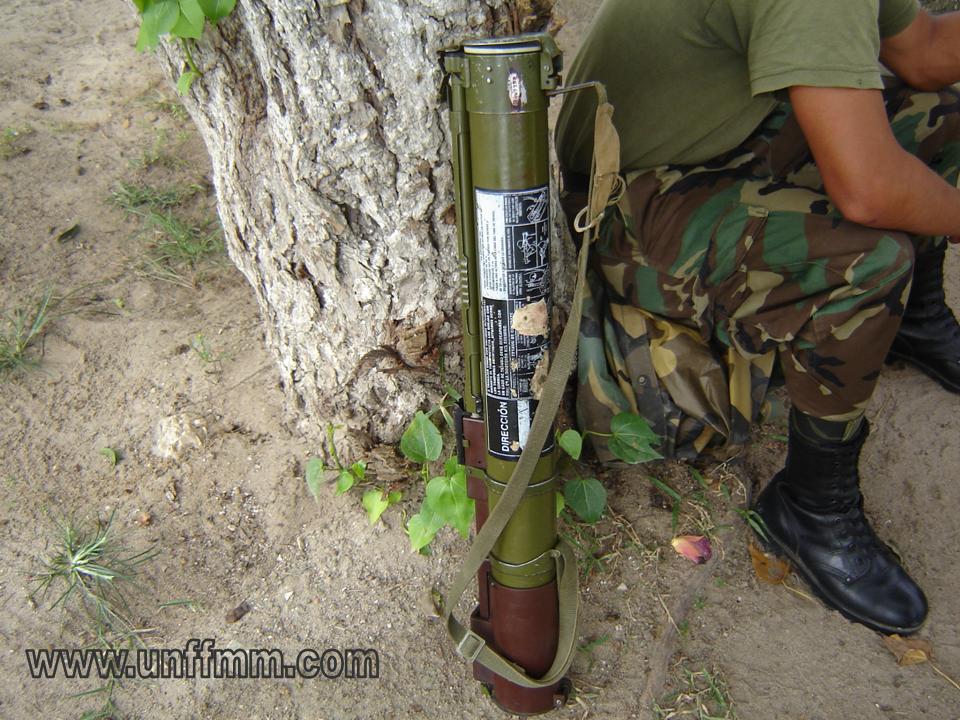

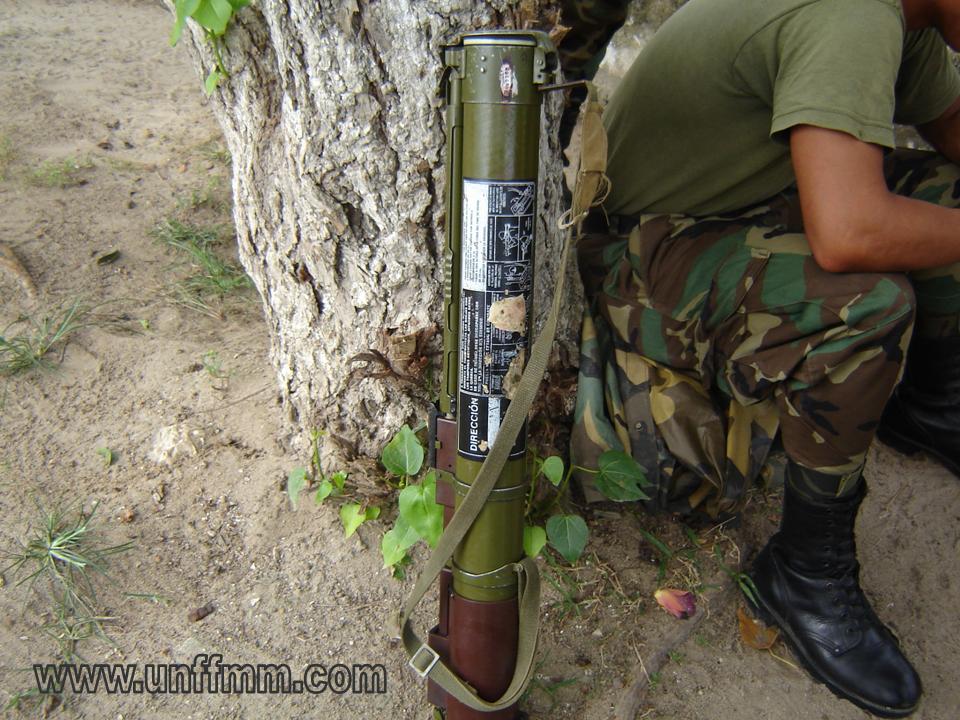

哥伦比亚军警装备的RPG-22


巴勒斯坦武装分子


电影《风暴之门》里面的RPG-22,如果按M72 LAW或RPG-18的角度来看,他们似乎是用反了,但事实上对于RPG-22来说,这才是正确方向


俄罗斯-格鲁吉亚南奥塞梯战争中出场的RPG-22

参考资料:Modern Firearms & Ammunition

     RUSSIANARMS.INFO

     国防在线
