SVD 狙击步枪

SVD简史 使用中的SVD
SVD SVDS SVDK
SVU VS-121 SVDM

  >>狙击步枪专集

口径: 7.62×54mm R



视频下载内容 下载链接及预览图 格式 时间长度 容量 来源
SVD的介绍 WMV 26 523KB RUSSIAN MILITARY ANALYSIS

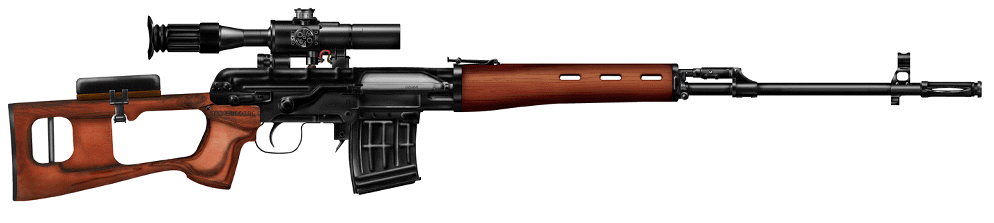

前苏联军队在1963年选中了由德拉贡诺夫设计的狙击步枪代替莫辛-纳甘狙击步枪,称为CBД(Снайперская Винтовка Драгунова)狙击步枪,英文为SVD(Snayperskaya Vinyovka Dragunov),通过进一步的改进后,在1967年开始装备部队。除前苏/俄外,埃及、南斯拉夫、罗马尼亚等国家的军队也采用和生产SVD。中国仿制的SVD为1979年定型的79式狙击步枪及改进型85式。

SVD外观有些特征看起来像放大的AK,但实际上内部结构差别很大。由于SVD发射的7.62×54mm弹是突缘弹,而且威力比AK47配用的7.62×39mm M43弹威力大得多,因此枪机机头要重新设计,并强化以承受高压。不过由于只能单发射击,所以击发和发射机构比较简单,主要零件是击锤、单发杠杆以及靠机框控制的保险阻铁,有单独的击锤簧和扳机簧。


SVD
的机头,带有AK的特色,但双突笋改为三突笋

为了提高精度,SVD的导气活塞与AK47的不同,AK47的活塞与枪机框成一整体,而SVD采用短行程活塞的设计,导气活塞单独地位于活塞筒中,在火药燃气压力下向后运动,撞击机框使其后坐,这样可以降低活塞和活塞连杆运动时引起的重心偏移,从而提高射击精度。机框后坐时的开锁原理与AK相同,开锁后的一切抛壳、复进、装填动作也与AK基本相同。

枪管前端有瓣形消焰器,长70mm,有5个开槽,其中3个位于上部,2个位于底部。这样,从消焰器上部排出的气体比从底部排出的多,实际效果是将枪口下压从而在一定程度上减轻枪口上跳。另外消焰器的前端呈锥状,构成一个斜面,将一部分火药气体挡住并使之向后,以减弱枪的后坐。在准星座下方有一个刺刀座,可安装刺刀这一点与目前绝大多数的狙击步枪都不一样。

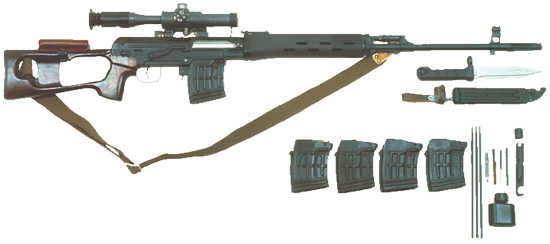

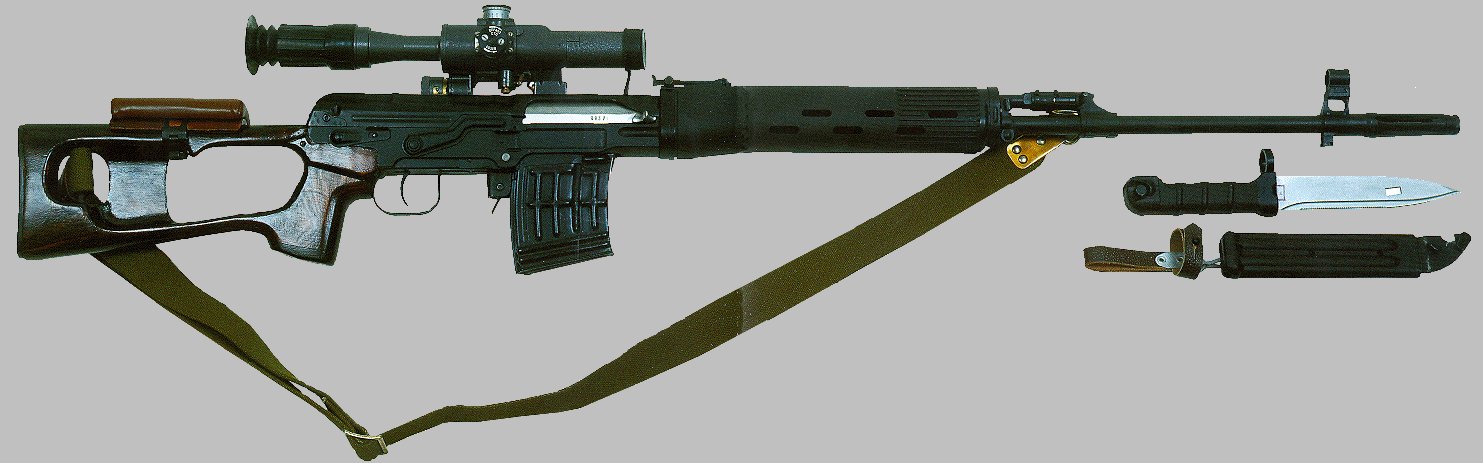

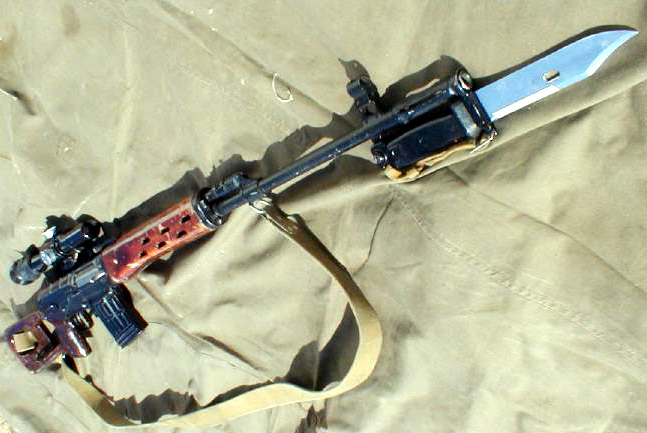

上刺刀的SVD

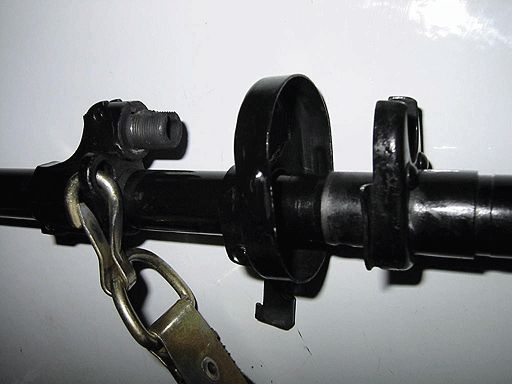

SVD的导气箍

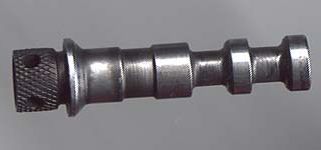

导气活塞

在导气管前端的气室有一个气体调节器,用来调整火药燃气的压力。在平常环境及保养良好的情况下,调节器设在“1”的位置上,但当使用环境恶劣或战争上无法正常保养,造成导气管积碳过多影响正常操作时,可以将调节器设在“2”的位置上,增加推动活塞的压力。

7.62×54mm R弹其实从帝俄时期就已经开始使用,现在通常只作为机枪弹使用,不过SVD所配用的却是同规格但专门开发的狙击弹,精度更高,威力更大,在1000m距离上仍有很强的杀伤力,另外还有专用的曳光穿甲燃烧弹。当然,SVD也可以发射普通的7.62×54mm R机枪弹。

事实上,SVD早期设计的缠距为320mm,后来才缩短到240mm,改变缠距后SVD发射狙击弹的精度大幅度下滑(20-25%),目的仅仅是为了穿甲燃烧等弹药能稳定飞行。这说明俄军并不只是把SVD作为人员杀伤武器,也考虑把SVD作为反器材武器使用。

SVD的枪托设计是把一般的木质枪托握把的后方及枪托的大部份都镂空,既减重量,又能自然形成直形握把,枪托抵肩的质心也比较接近枪管轴心线,能更好地控制枪口上跳。在枪托上有一个可拆卸的贴腮,枪托长度不可调。后来生产的SVD改用玻璃纤维复合材料枪托。SVD的扳机护圈较大,士兵戴棉、皮手套也可射击。

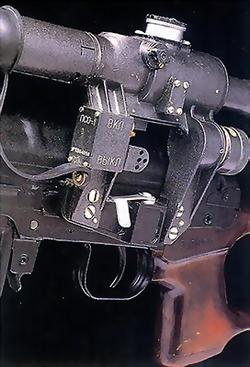

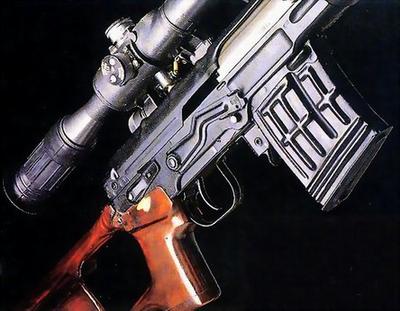

SVD标配的瞄准镜是4×24mm的PSO-1(Pritsel Snaipersky,Optichesky)型瞄准镜,瞄准镜全长375mm,视场6°。虽然PSO-1瞄准镜的放大倍率只有4倍,但射程调节螺帽可以将弹道修正到1000m(误差±1m),加上瞄准镜的分划板上还有三个距离分划,每个分划100m,所以SVD的最大射程可达1300m。瞄准镜上有光源和电池,夜间可以照亮分划板,另外还有一种可以旋转安装上瞄准镜的红外滤光器,用于在夜间射击时过滤外部红外光源,但瞄准镜本身没有夜视能力。由于SVD的机匣就是AK式的,因此瞄准镜的安装座只能装在机匣左侧。

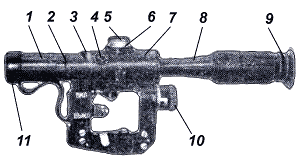

1-物镜筒;2-物镜;3-滤色镜;4-手柄;5-调节螺帽;6-刻度;7-镜体;8-目镜;9-橡胶护眼罩;10-电池盒盖;11–镜头盖

PSO-1瞄准镜的分划

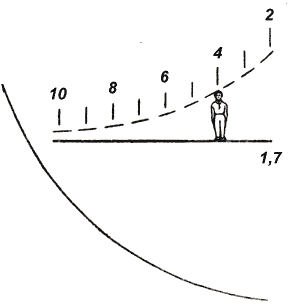

PSO-1瞄准镜测距方式,以1.7米高度为参照物,每一个数字代表递增100米距离。

SVD的制造工艺比较复杂,但重量很轻,而且在同级狙击枪中精度相当高,据称配用7N1弹有时可达到1.5 MOA的散布精度(普遍应该有2-3MOA)。这样的精度水平不算高。而且SVD的配备为每排1支,而美军常规部队里,专业的狙击排通常是配属到营,所以引用一名美国陆军狙击手的话:“在今天的术语中,SVD不算是一种真正意义上的狙击步枪,但它被设计、制造得出奇的好,是一种极好的延伸射程的班组武器。”

不过俄国人不管美国人的看法,他们认为狙击步枪就该为基层步兵提供较远距离上的精确火力支援,SVD就是狙击步枪。

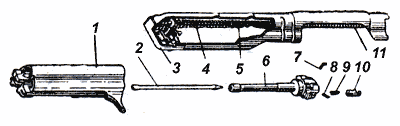

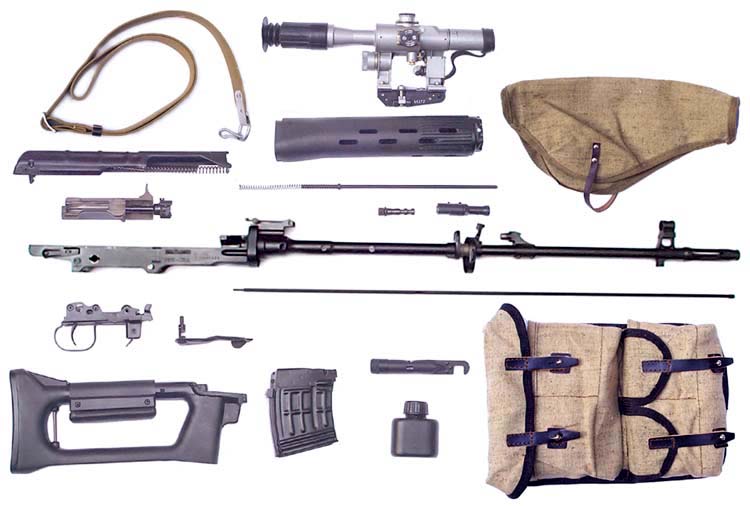

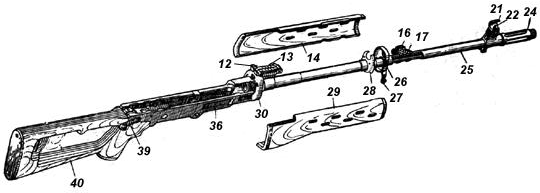

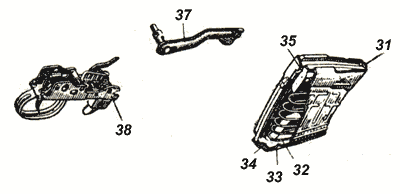

1 枪机框 24 消焰器
2 击针 25 枪管
3 机匣盖 26 导气箍
4 定位杆 27 导气箍固定销
5 定位套筒 28 节套
6 枪机体 29 护木
7 抛壳挺 30 机匣固定弹簧
8 击针保险 31 弹匣
9 抛壳簧 32 托弹簧
10 抽壳钩 33 弹匣底盖
11 复进簧 34 托弹簧固定板
12 滑动式照门 35 托弹板
13 表尺板 36 机匣
14 护木 37 保险选择杆
16 导气管固定销 38 扳机组件
17 导气室 39 机匣盖固定销
21 准星座 40 枪托
22 准星
全长 1,220 mm (49.8 ")
含PSО-1瞄准镜全宽 88 mm
含PSО-1瞄准镜全高 230 mm
枪管长 620 mm (24.4 ")
初速 830m/s
枪口动能 3303J
最大杀伤射程 3,800 m (4,158 yards)
瞄具射程 机械瞄具 1,200 m (1,313 yards)
光学瞄准镜 1,300 m (1,422 yards)
夜视瞄准镜 300 m (328 yards)
容弹量 10 rds
含PSО-1瞄准镜和空弹匣重 4.3 kg (9.4 lb)
不含瞄准镜重 3.7 kg

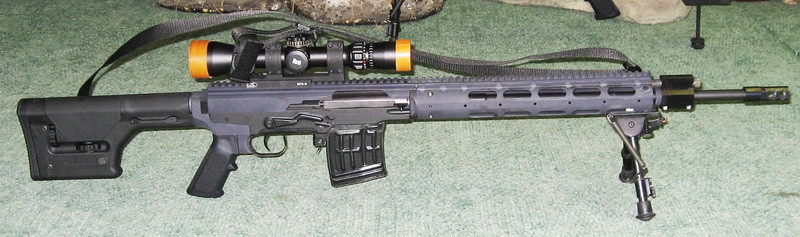

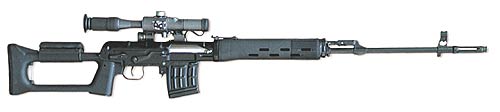

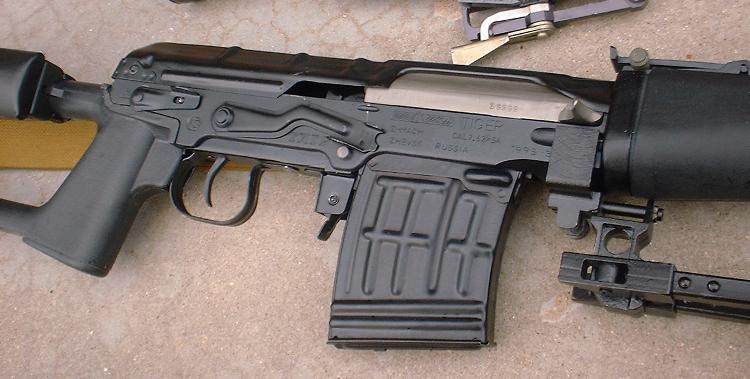

SVD一种新的改进型,采用新的玻璃纤维复合材料枪托和护木,以及新弹匣,在弹匣入口前方有安装两脚架的螺纹孔


配用3-9×42mm的MINUTA瞄准镜的SVD新改型

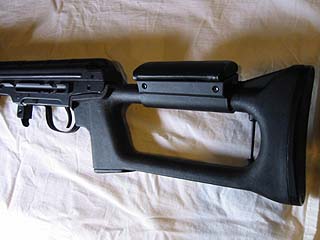

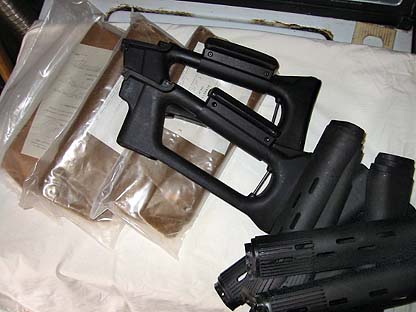

新的枪托和护木


加伪装的SVD


这两支SVD更换了一种运动步枪的枪托

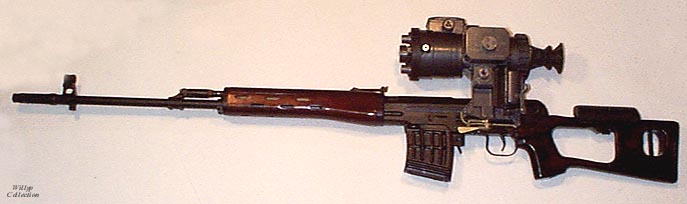

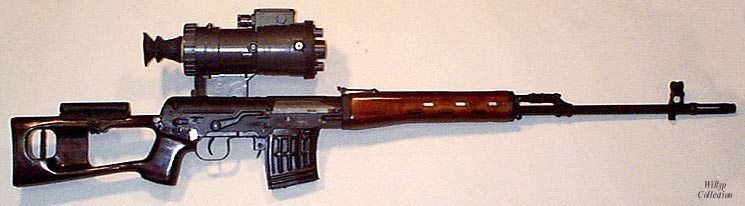

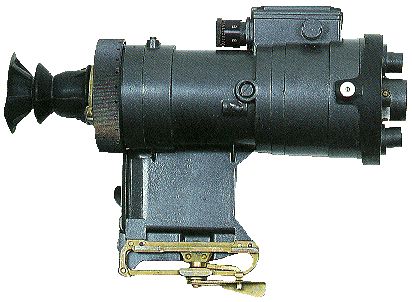

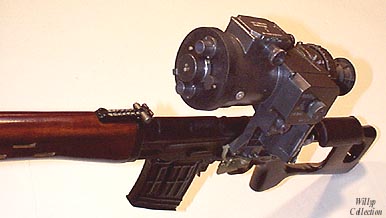

PSO-1瞄准镜也可以由1PN51夜视瞄准镜代替,像这种步枪就被称为SVDN2

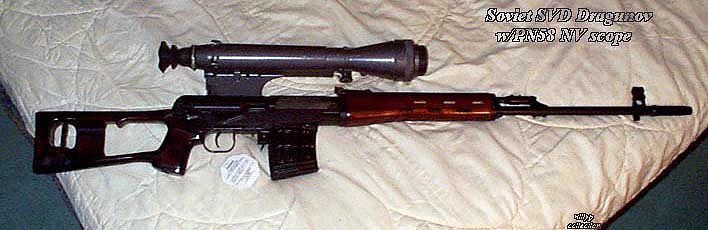

使用PN58夜视瞄准镜

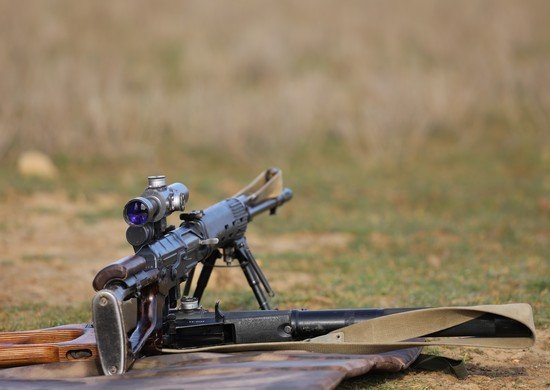

由于SVD原本的设计中没有考虑使用两脚架的问题,在阿富汗战争时期,许多苏军狙击手自己动手改装,把RPK-74的两脚架安到SVD上的。上图左中就是一例,但这种方式有个缺点把两脚架的支点安装在枪管上会破坏射击精度。后来俄罗斯吸取了这些狙击手的经验,为生产了一种专用的SVD伸缩式两脚架,并在机匣底部、弹匣前方钻一个小孔,把脚架的支撑点移到机匣前方的位置上,这样就能够保证枪管不受脚架影响了。

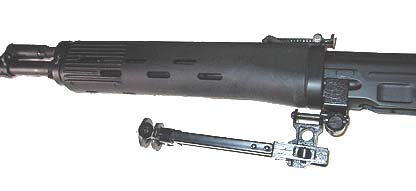

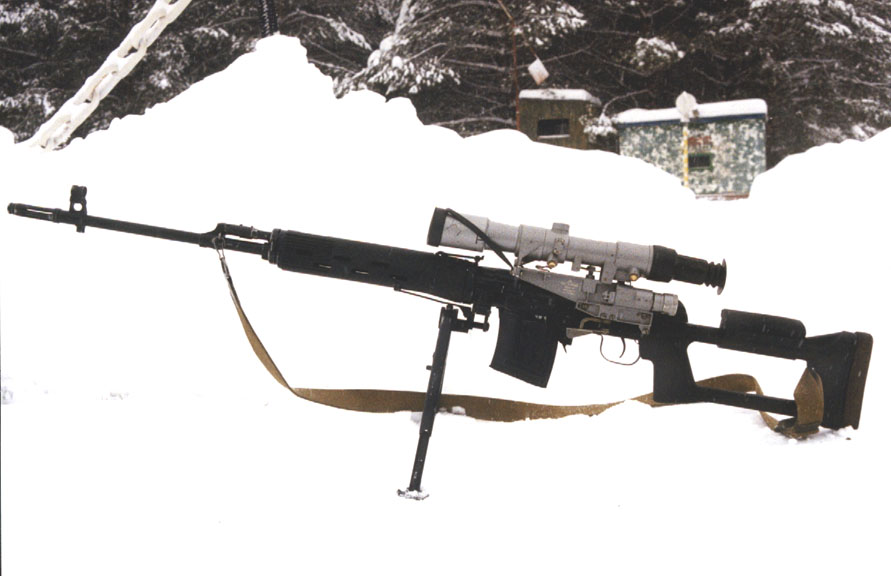

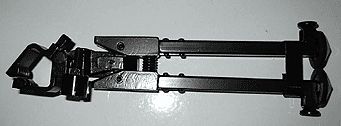

俄罗斯生产的专用于SVD的伸缩式两脚架



这一种名为“老虎”的步枪是伊孜玛什公司在SVD基础上开发的民用猎枪,枪管比军用型的短,枪身上的英文表明此枪是专供出口的,事实上在上下图中的枪都是美国的SVD爱好者的藏品。Tiger全长1090mm,另外还有加长型的Tiger-1,全长1150mm。在美国销售时标配5发容量的弹匣。

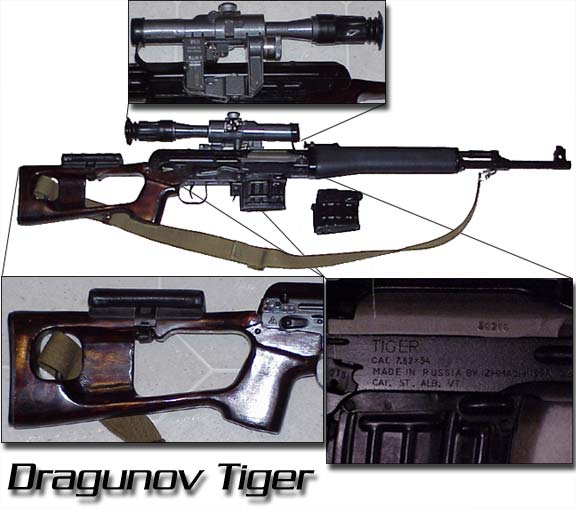

换上军用型消焰器、护木和枪托的“老虎”


TIGER也可以安装军用的两脚架

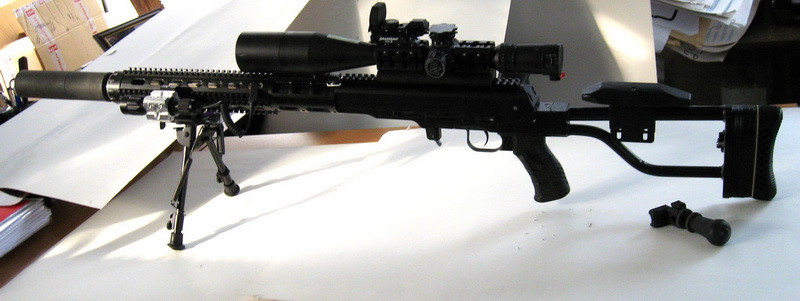

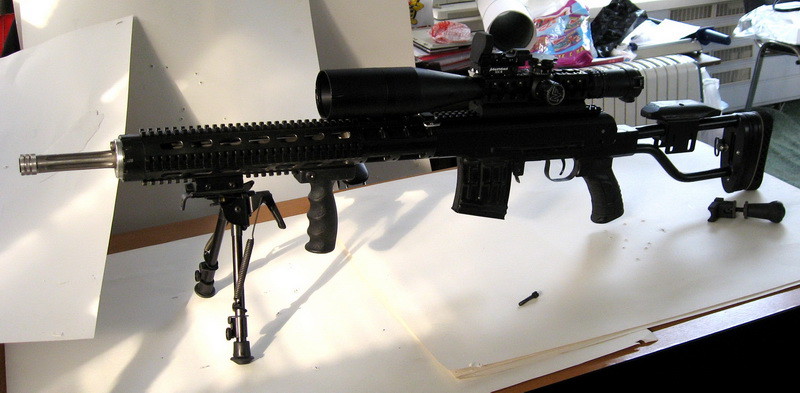

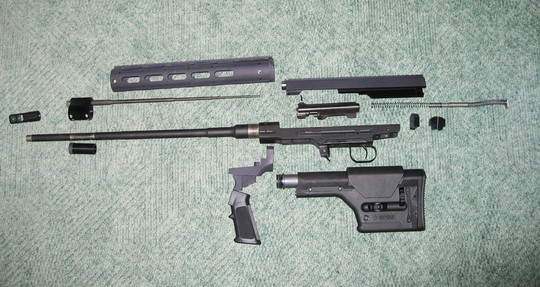

美国人的“战术”改装

参考资料:dragunov.net

     Club Guns RU

     Modern Firearms & Ammunition site
