<南非轻武器

Milkor MGL榴弹发射器





口径: 40×46mm SR



视频下载内容 下载链接及预览图 格式 时间长度 容量 来源
MGL Mk-1的介绍,这个视频分为5段,按以下链接下载: MPEG 22+12+17+14+9秒 1.92+1.05+1.46+1.29+0.80MB 真抱歉,忘记了
MGL-140介绍和演示 RMVB 2分14秒 698KB Armed Forces Joumal
MGL-140的演示 WMV 3分32秒 3.59MB Milkor USA

MGL 40mm榴弹发射器是目前世界上产量最大的40mm连发榴弹发射器携带武器,由南非阿姆斯科公司(Armscor, ZA)在1981年研制,在1983年投产,在南非国防军服役超过二十年,最初命名为Y2,后来正式改名为MGL。阿姆斯科后改名为米尔科姆公司(Milkor, ZA)。

MGL至今已经被超过30个国家所采用,并参与过从丛林到沙漠等不同恶劣环境下的实战。与其他40mm榴弹发射器相比,MGL有6发容弹量,能在3秒内打完6发弹,因此在伏击或快速通过城市的战斗中相当有用。MGL系列有多种改进型,其中新型的MGL-140由于《变形金刚》真人电影版中作为对付外星机器生命体的大杀器而备爱瞩目。

MGL采用转轮式结构,6发榴弹装在一个旋转弹仓中,但与传统转轮手枪的原理不同,MGL并不是通过与击发机构联动的装置来转动转仓的,装有6发40mm榴弹的弹仓太大太沉重,如果通过击发机构来联动,恐怕只有大力士才能扳得动这个扳机。MGL解决的方法很简单,就是卷簧,通俗地说,就是上发条。

装弹时,先关上保险,在枪管下方有一个钩,向前拉便可抽出转轮轴,然后向右旋转托架,露出转轮上的弹膛。接着便可以逆时针旋转转轮以扭紧卷簧,然后便可装弹入膛,再左旋托架重新关闭,并将转轮轴插入复位。此时便完成装弹过程。

发射时,打开握把上方的手动保险,扣动扳机,阻铁解脱击针,击发底火,火药燃气经导气孔推活塞向上,活塞驱动棘轮卡锁向前,解脱转膛并使之在簧力作用下回转,直至下一个弹膛对准发射管为止。有些资料提到MGL是导气式原理,其实并不正确。因为MGL的导气活塞并不是驱动转轮转动的,只是把卡住转轮的卡锁顶开,使转轮在卷簧驱动下转动。

MGL榴弹发射器并不是采用机械瞄具,而是安装OEG准直式光点瞄准具,瞄具上有射程刻度,在375米内可调。枪托为折叠式,不使用时向上翻转到转轮托架的上方。枪管下方的前握把可前后滑动。为减轻重量,除重要受力部件(如枪管等)是用钢外,如托架等其他金属部件多为铝合金。

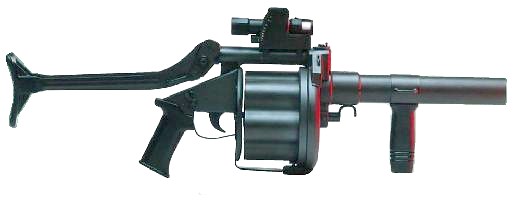

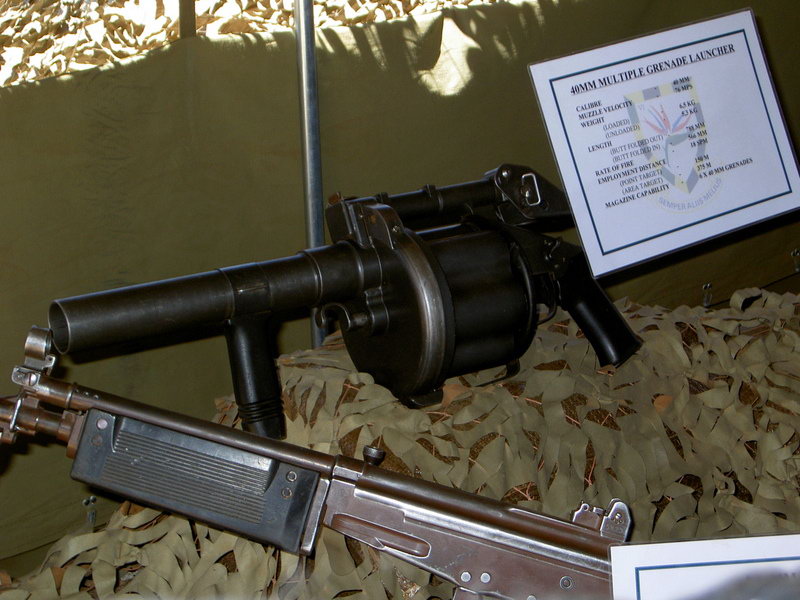

早期生产的MGL Mk-1


装填状态下的MGL Mk-1

MGL的第一个改进型是1996年设计的MGL Mk-1。在Mk-1投产后,原来的MGL便不再生产。现在其他国家仿制的MGL也多为Mk-1式,例如克罗地亚RH爱伦公司生产的RGB-6

在2004年,米尔科姆公司推出两种Mk-1的改进型。第一种是Mk-1S,用较坚固的不锈钢部件代替原来Mk-1的铝合金部件,并在托架的顶端增加皮卡汀尼导轨。此外Mk-1S的折叠枪托换成了美国Vltor公司为AR式卡宾枪生产的MOD伸缩枪托。

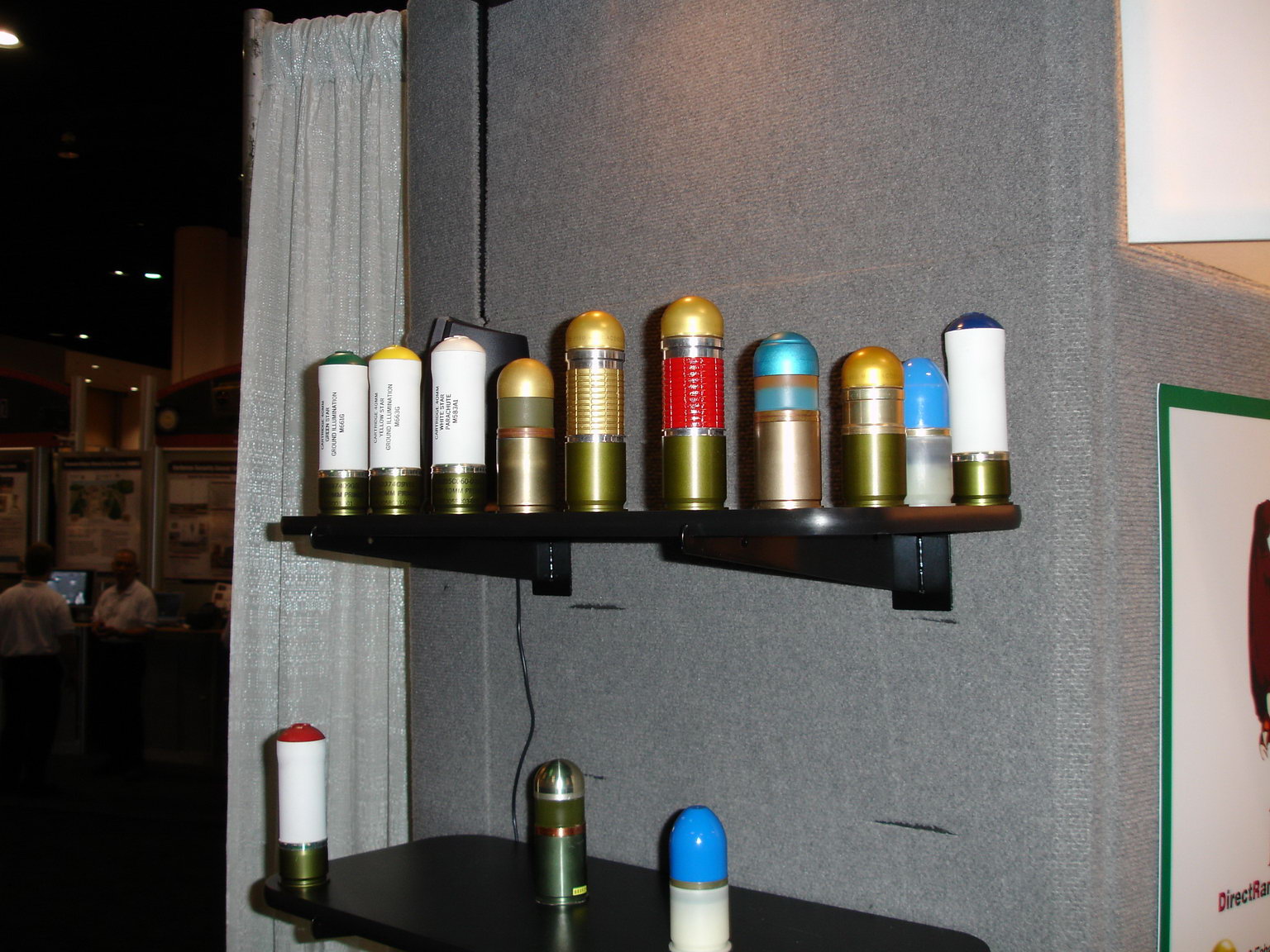

另一种改进型是Mk-1L,主要是把转轮加长至140mm。原来的MGL系列转轮长105mm,只能发射军用弹药,对于比较长的非致命弹药则无能为力(如催泪弹和橡胶棍弹等),所以以往MGL系列只能用于军事用途,不能胜任镇压暴动之类的民事任务。Mk-1L把转轮加长后,并不只是为了能够使用非致命弹药,也是为了适合一些新研究的军用弹药,如MEI公司(Martin Electronics Inc,马丁电子制造公司)的温压弹。这样的改动使该武器的用途扩展了。此外,Mk-1L也具有Mk-1SVltor MOD枪托、皮卡汀尼导轨等改进,所以Mk-1SMk-1L的区别仅在于转轮长度的不同。

在2005年米尔科姆美国公司推出的MGL-140其实就是美国版的Mk-1L,除了在枪管四周增加皮卡汀尼导轨外,还在外表采用流行的“沙色”造型,此外还配上了新的红点镜,代替原来的OEG准直式瞄具。至于美国版的Mk-1S则改名为MGL-105。所以现在你在米尔科姆美国公司的官方网站只能看到MGL-140MGL-105这两种产品。

在2005年10月下旬,美国海军陆战队向米尔科姆美国公司发出一份生产约200套MGL-140榴弹发射器的合同,并命名为M32榴弹发射器,且在2006年3月部署到伊拉克。

南非的米尔科姆公司在2007年正式改名为连锁反应公司(Ripple Effec),推出的新产品命名为XRGL40。该型号最主要是为了能够发射新的40×51mm榴弹,其初速达到125m/s,射程可达800m。不过传统的40×46mm榴弹也可使用。除此之外,XRGL40还减轻了重量,并安装了整合有激光测距仪的新瞄具。

  MGL Mk-1 Mk-1L Mk-1S MGL-140 MGL-105 XRGL40
口径 40×46mm 40×51mm
全长 枪托展开/伸出 730 mm 775 mm 730 mm 812 mm 775 mm 770 mm
枪托折叠/缩起 630 mm 680 mm 630 mm 711 mm 674 mm 680 mm
全高 含光学瞄具 - - - 266 mm 266 mm -
全宽 165 mm
枪管长 310 mm 260 mm
转轮弹膛长 105 mm 140 mm 105 mm 140 mm 105 mm
空重 5.3 kg 6.3 kg 5.8 kg 6.8 kg 6.3 kg 4.9 kg
最小射程 30 m 30 m
最大有效射程 375 m 800 m
容弹量 6 rds

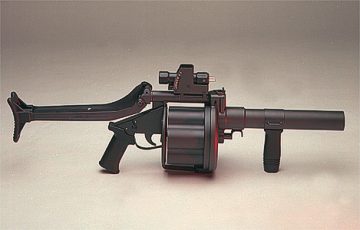

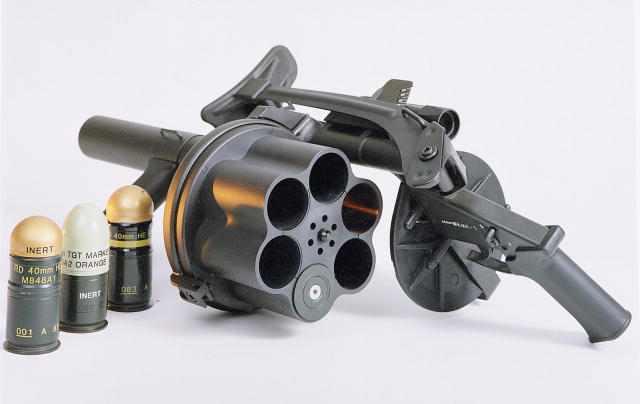

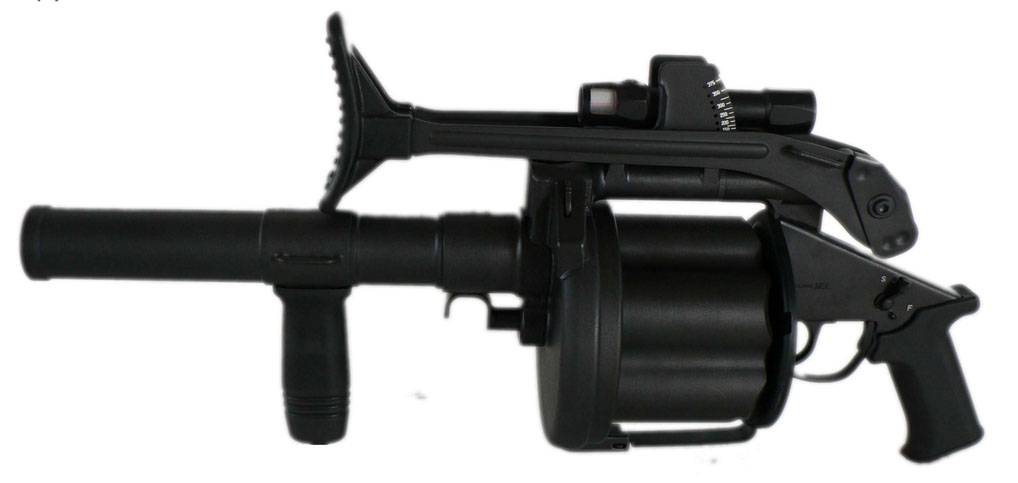

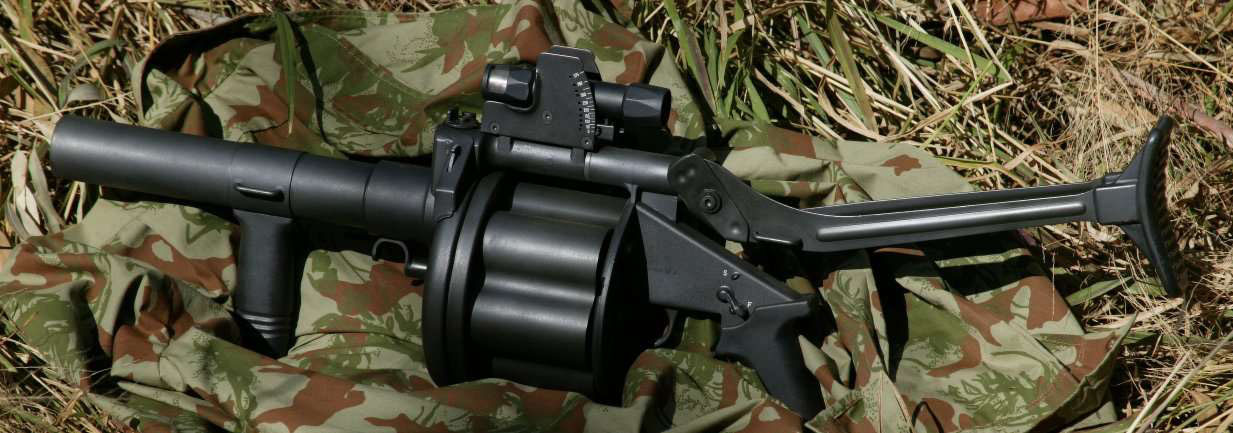

MGL Mk-1

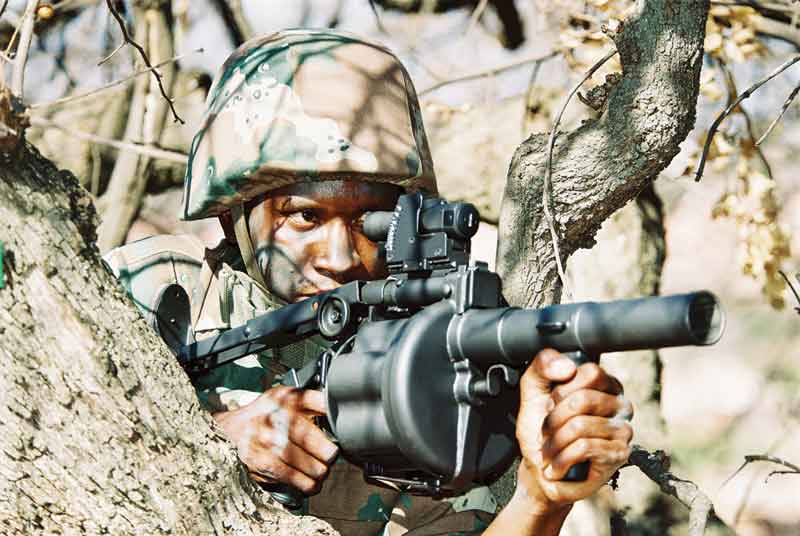

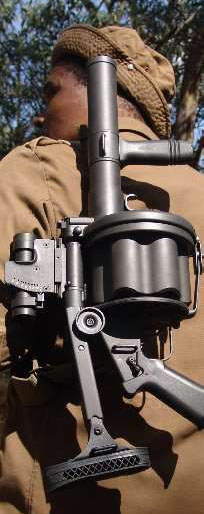

南非国防军使用的MGL

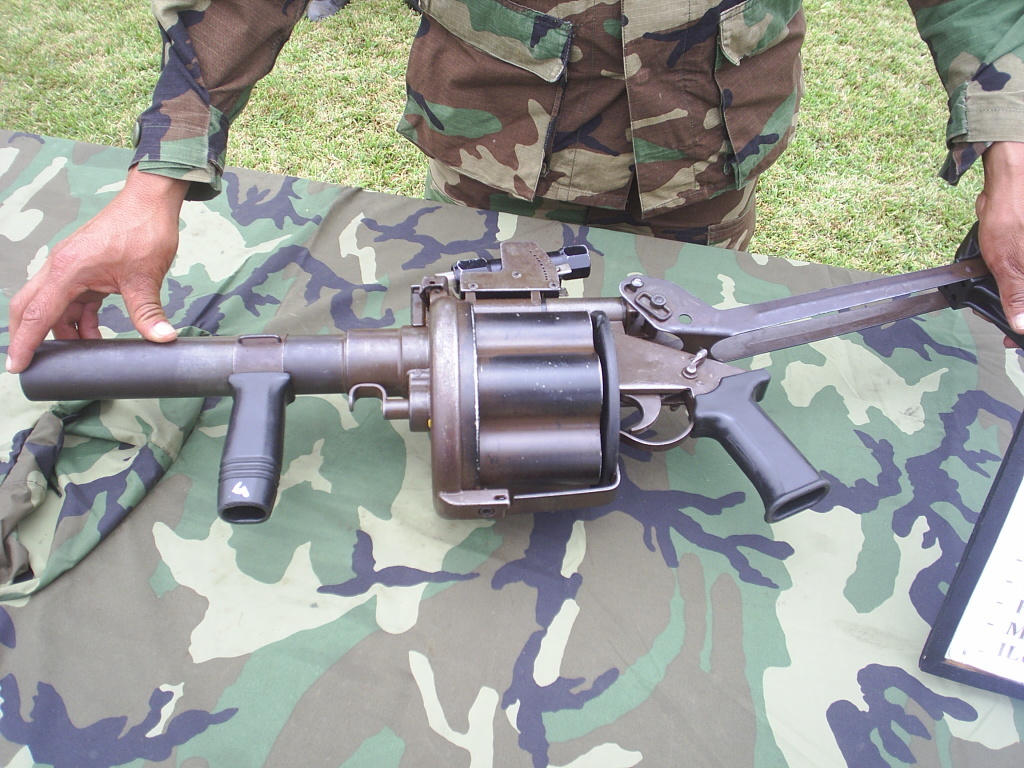

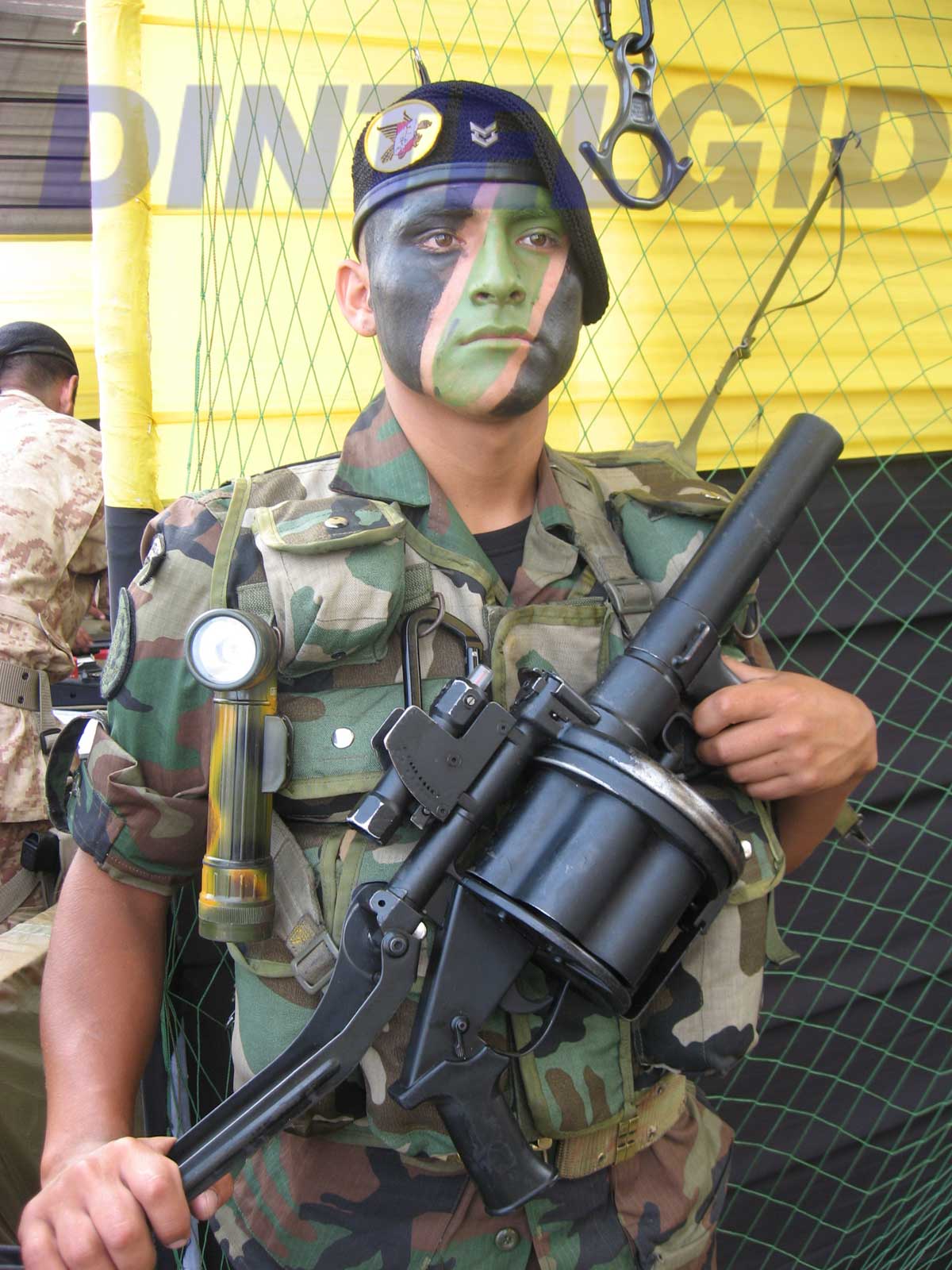

出口到哥伦比亚的Mk-1

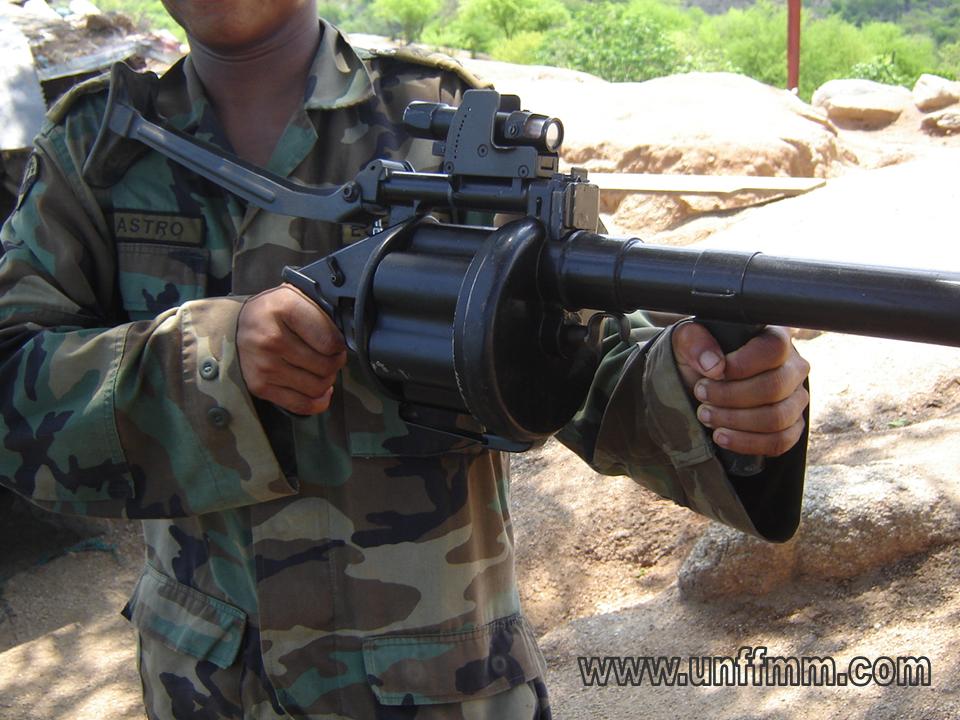

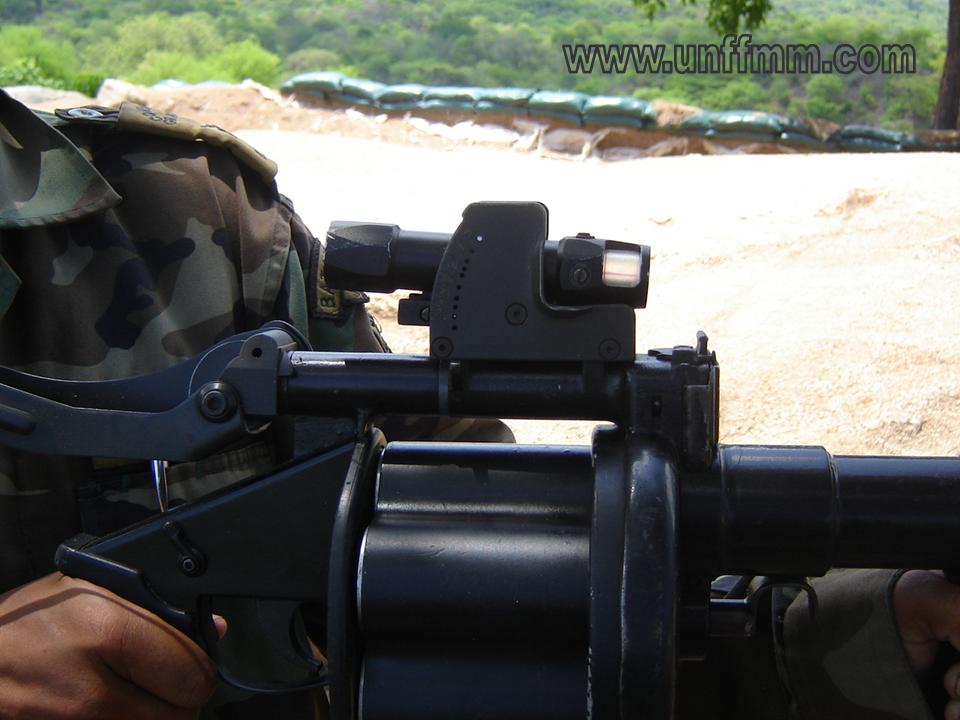

斯里兰卡装备的MGL


印度军队的MGL

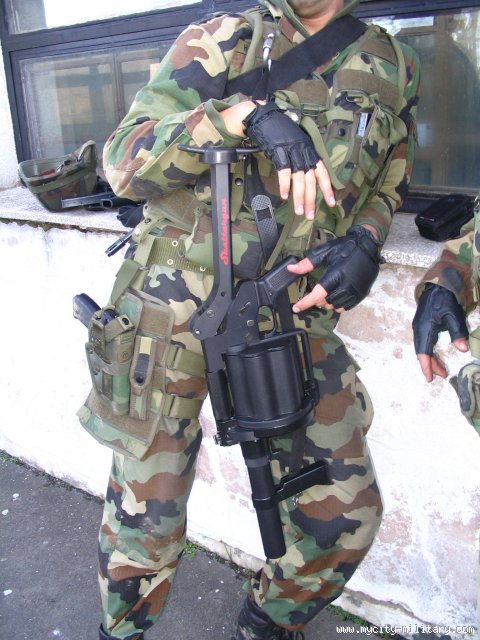

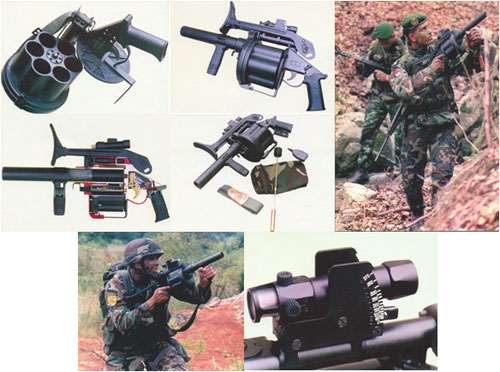

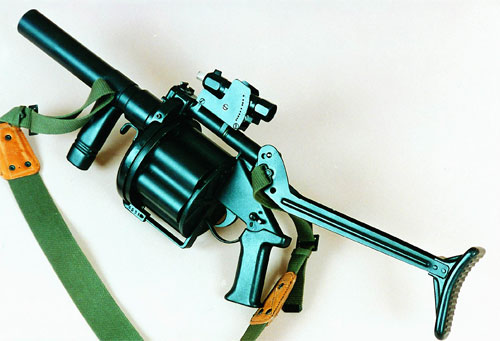

克罗地亚仿制的RBG-6

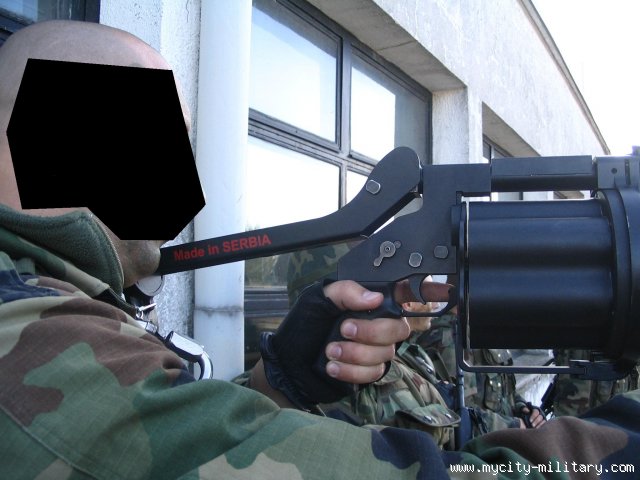

塞尔维亚仿制的MGL

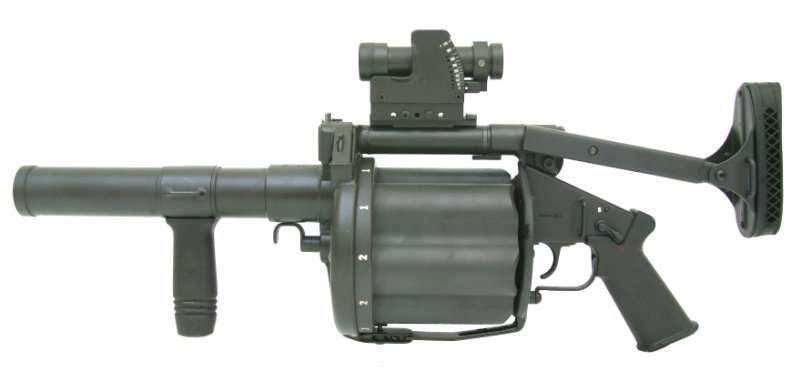

Mk-1L

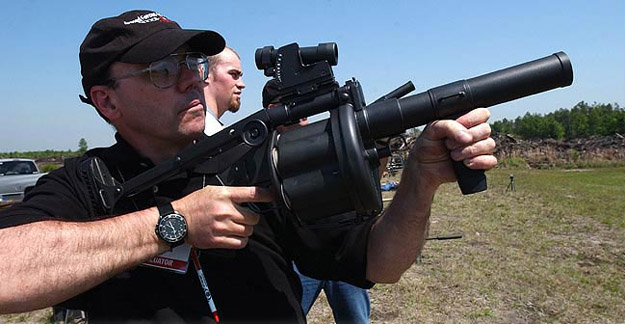

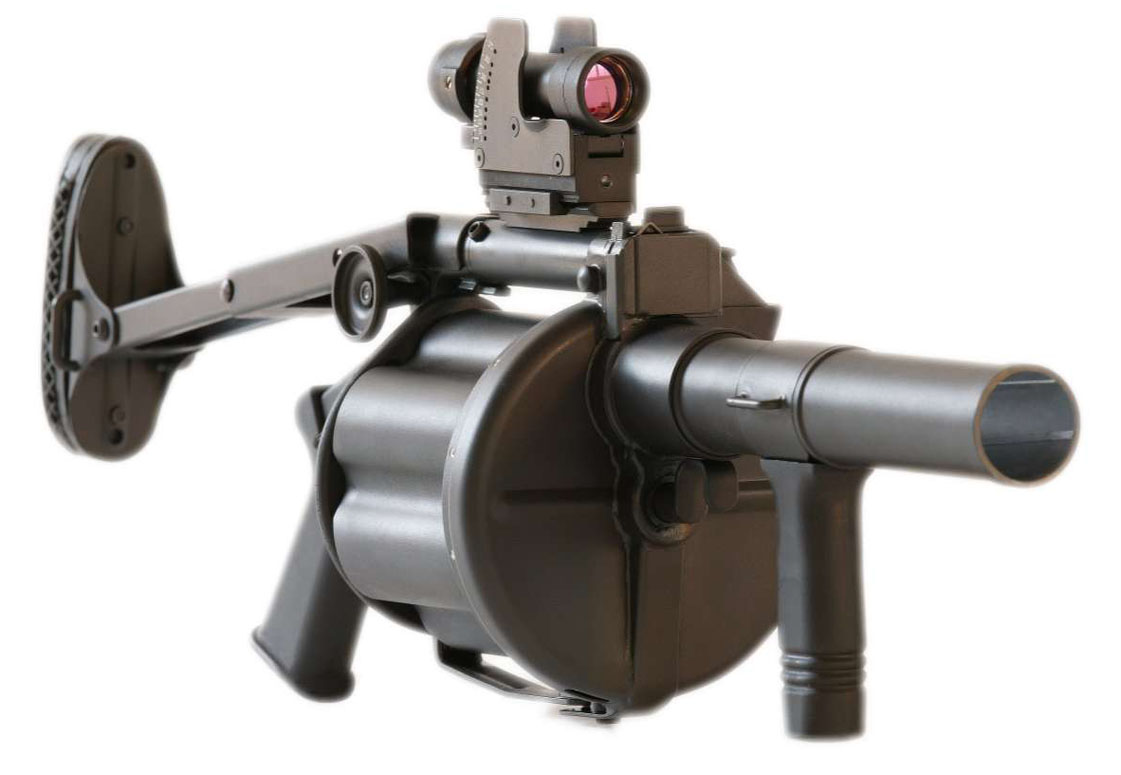

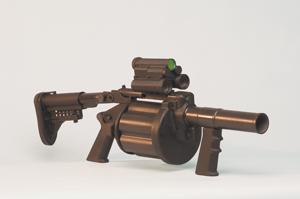

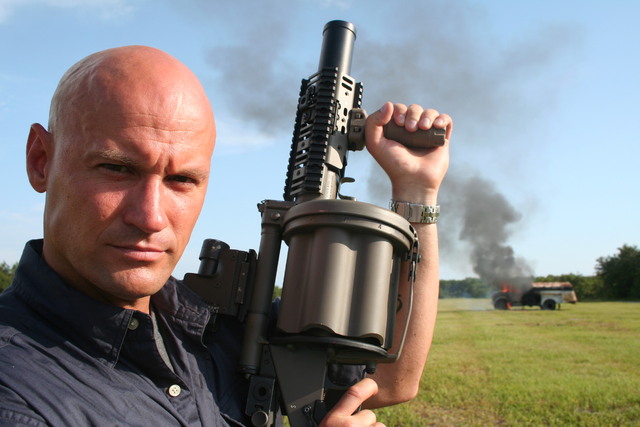

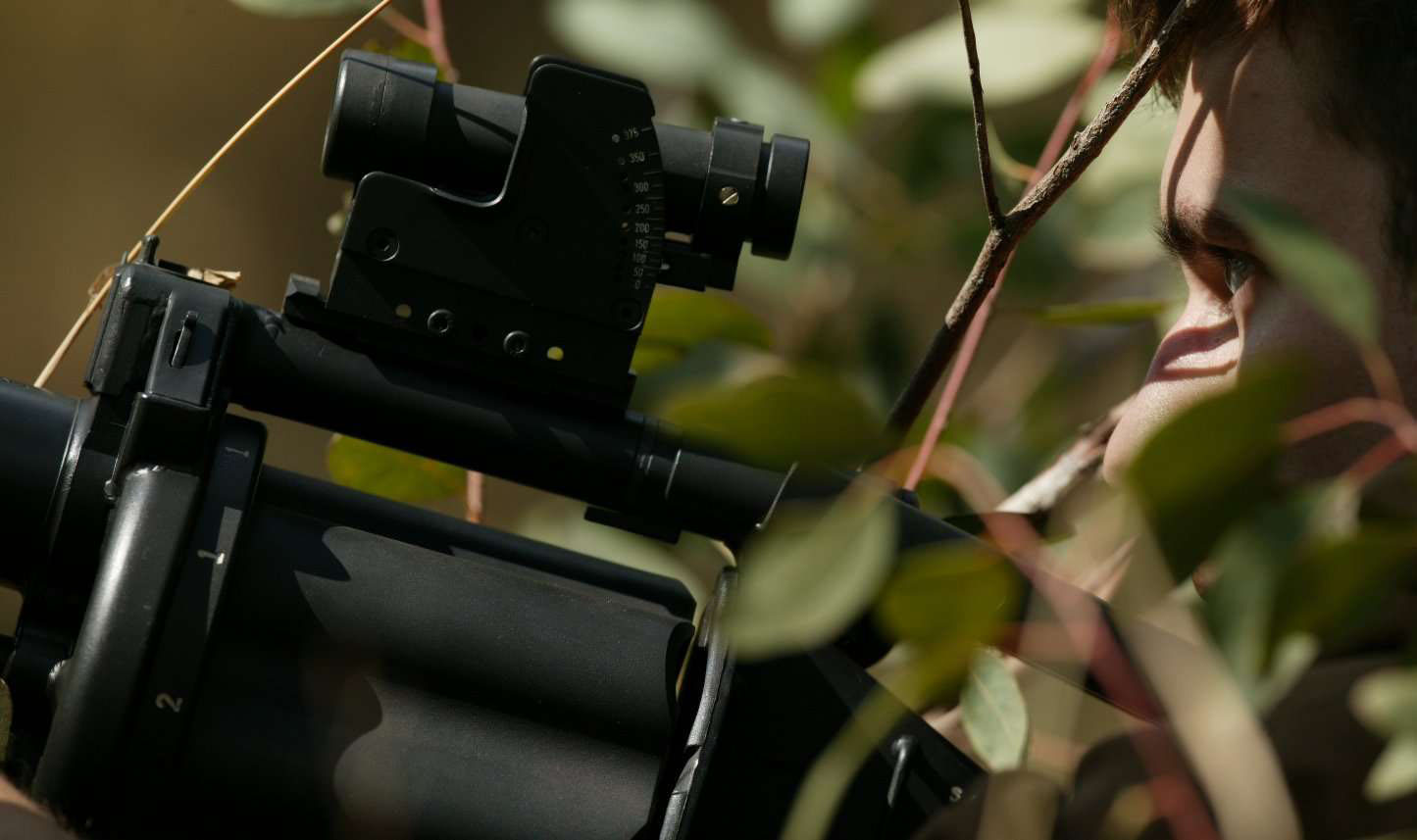

Mk1-L的宣传照

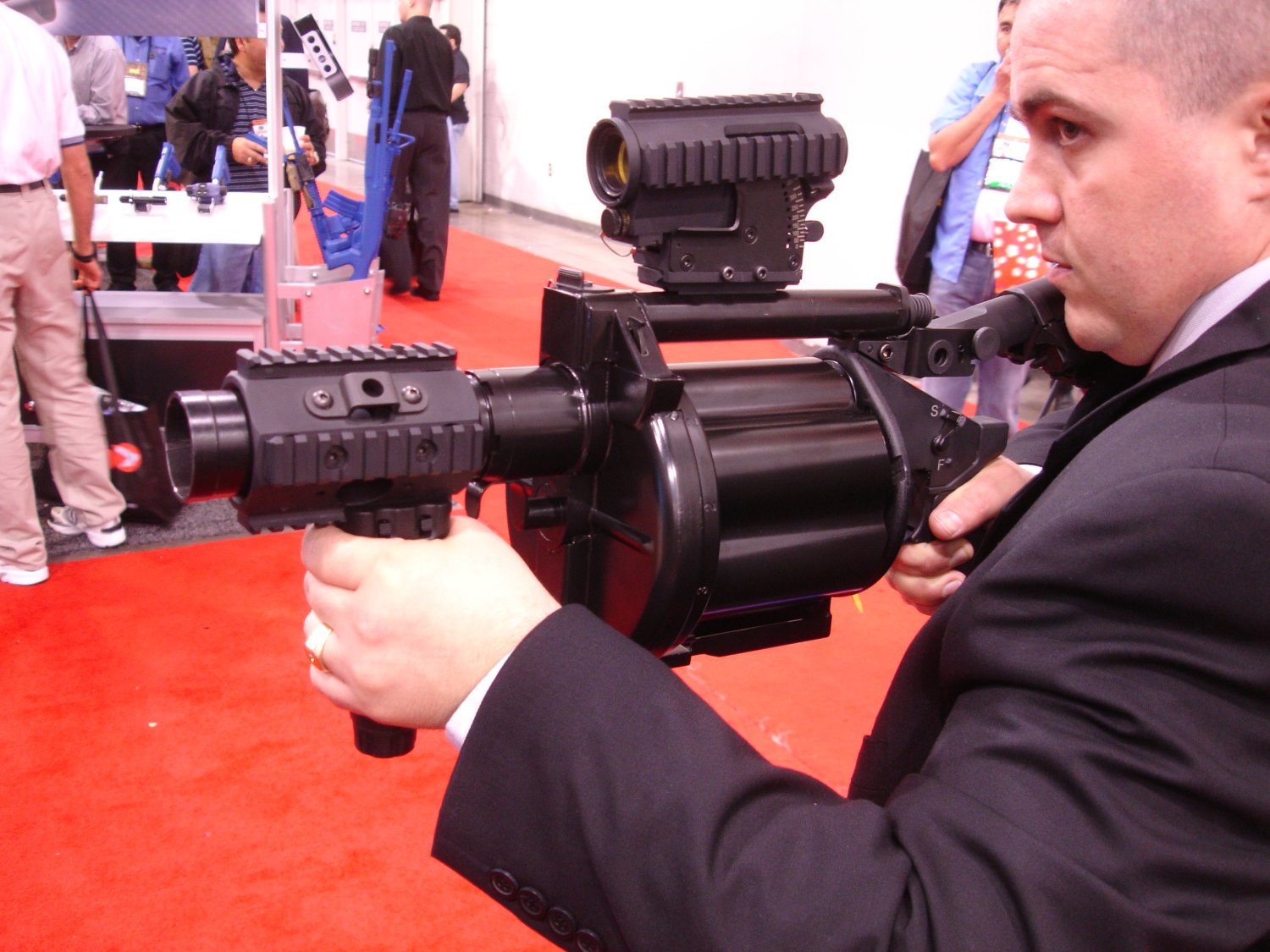

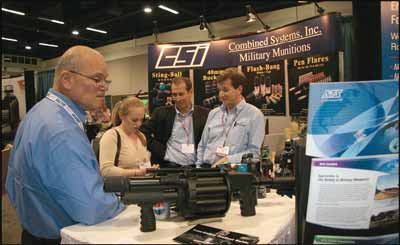

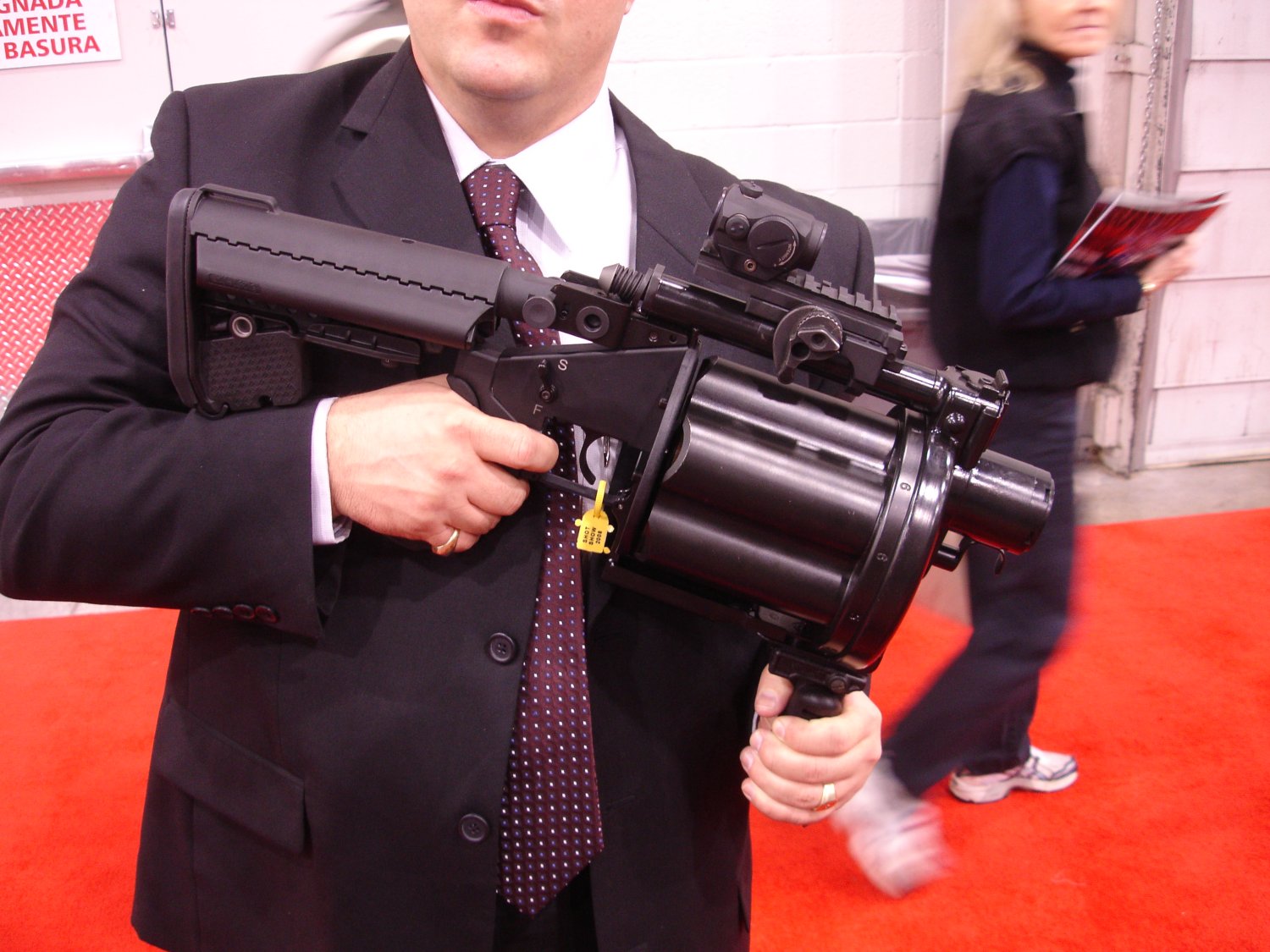

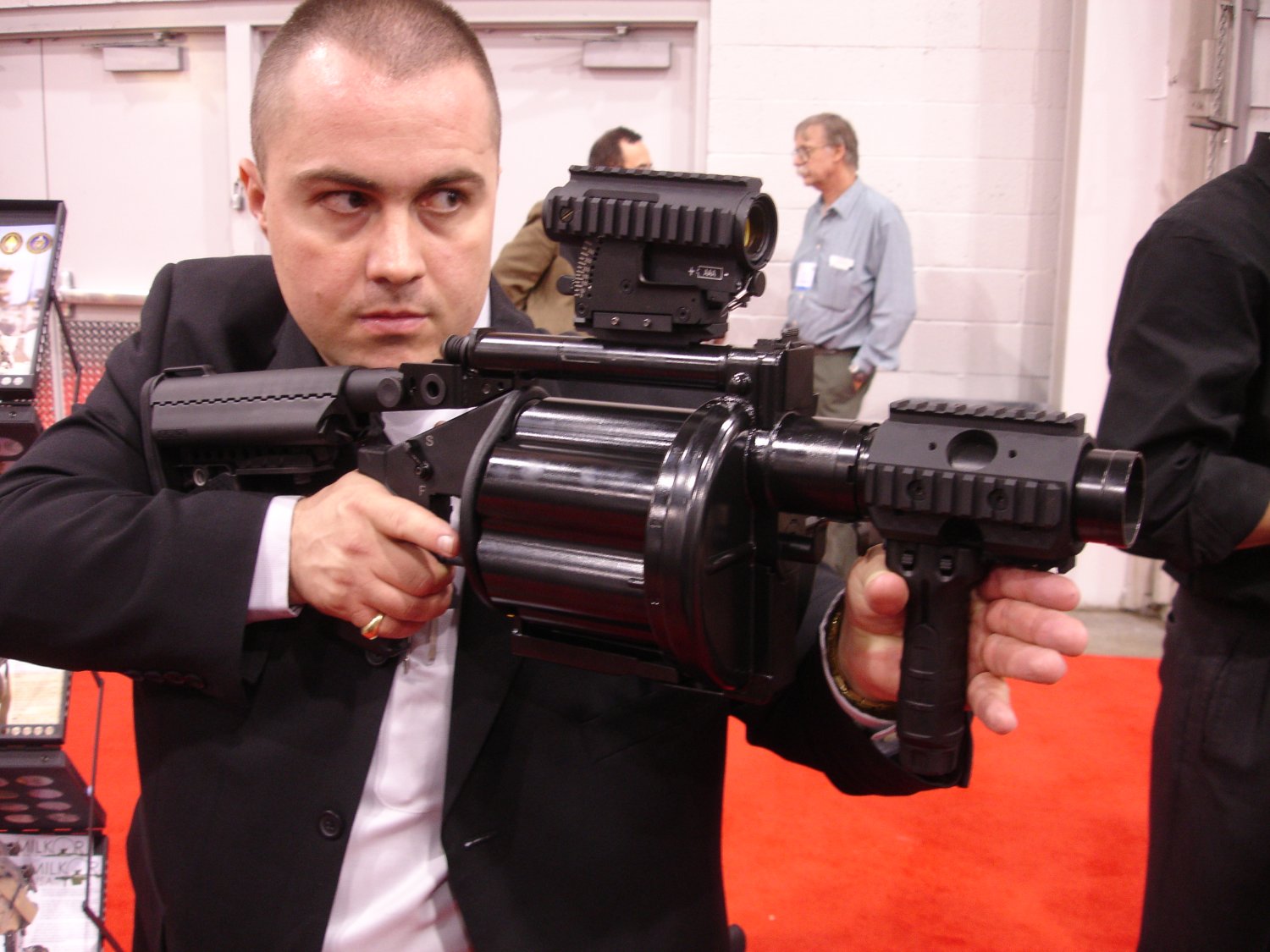

在枪展上的Mk-1L


在枪展上的Mk-1L

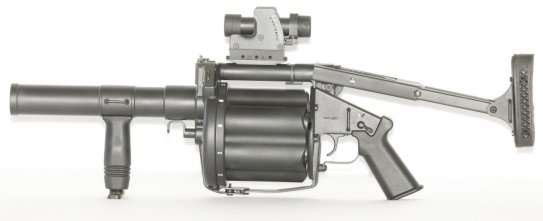

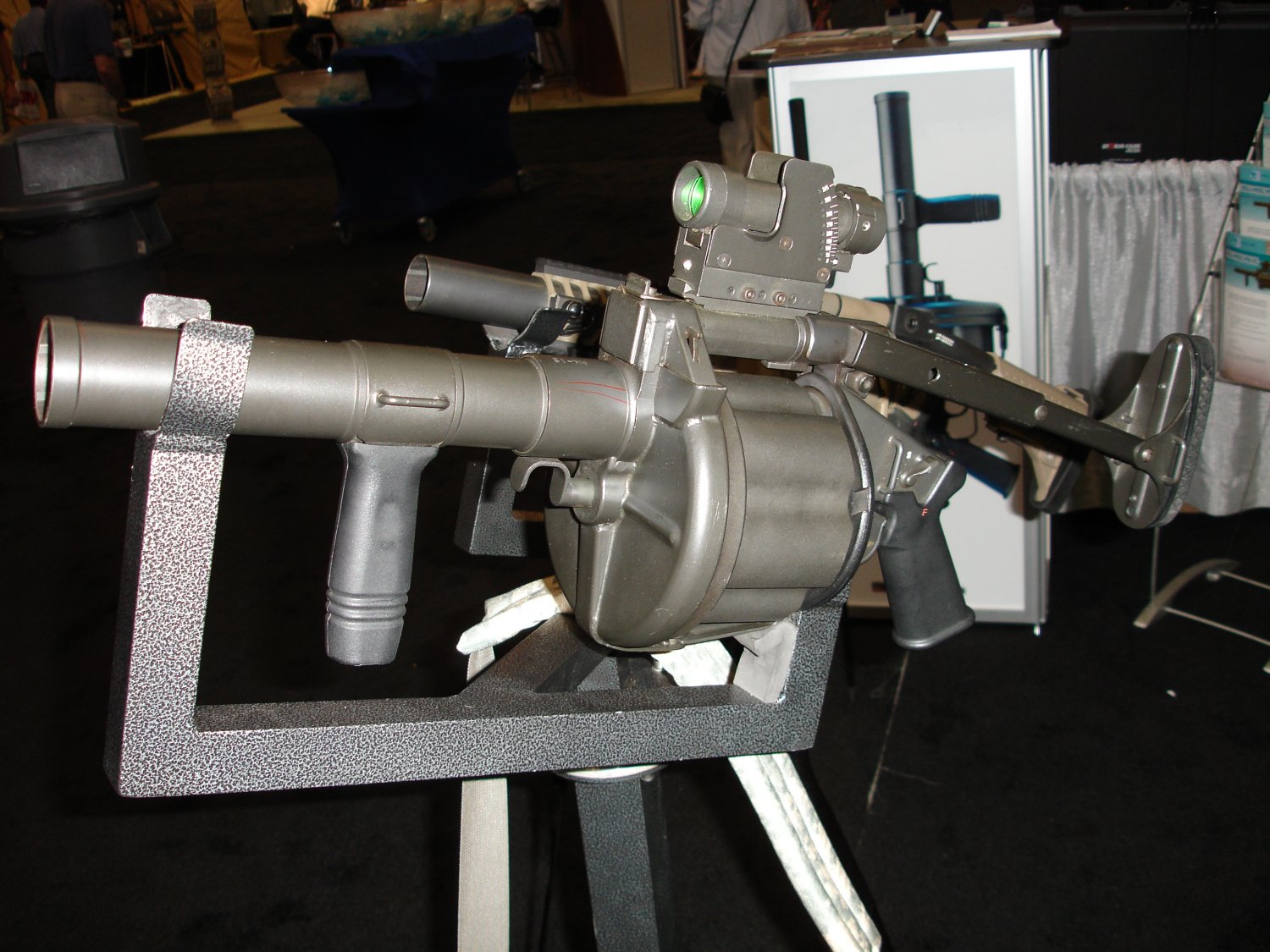

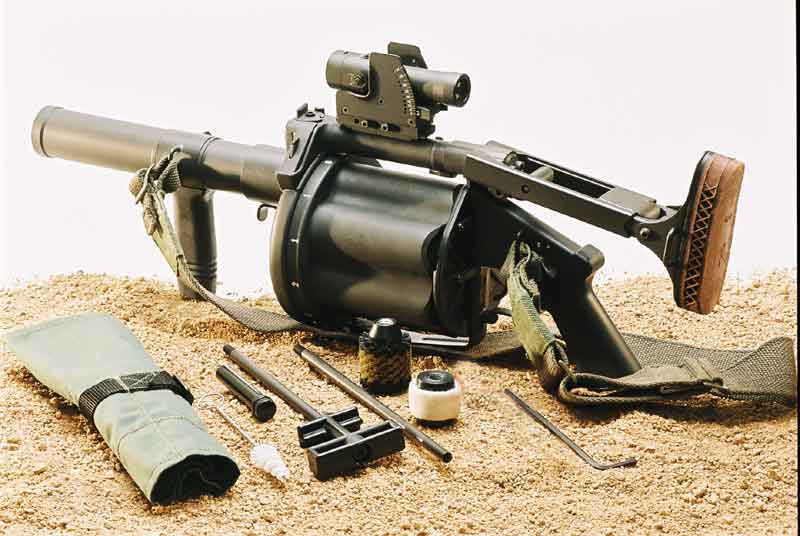

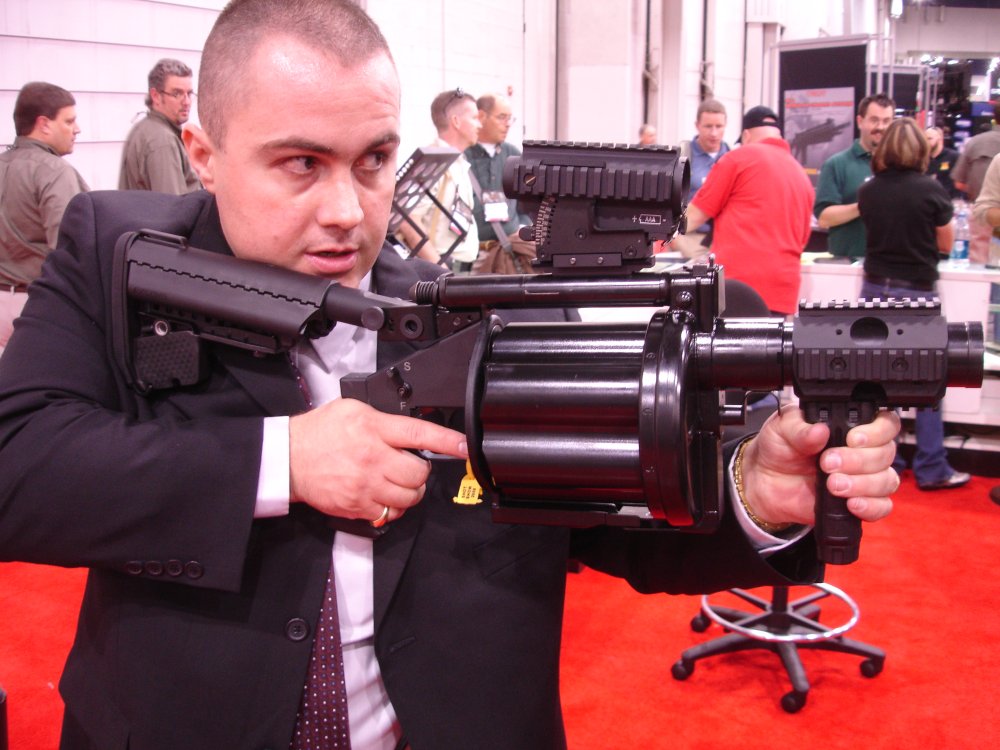

出口到美国的MGL Mk-1S

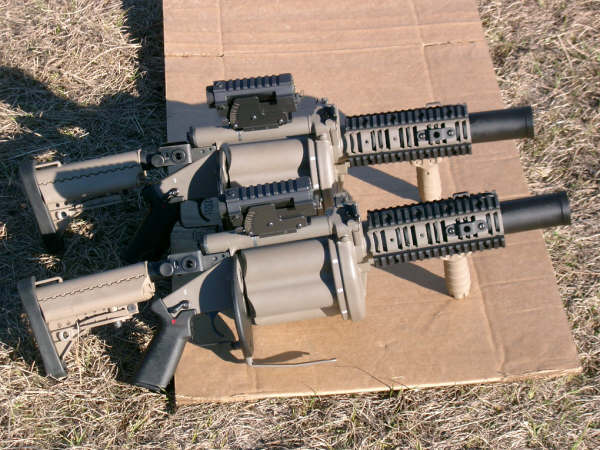

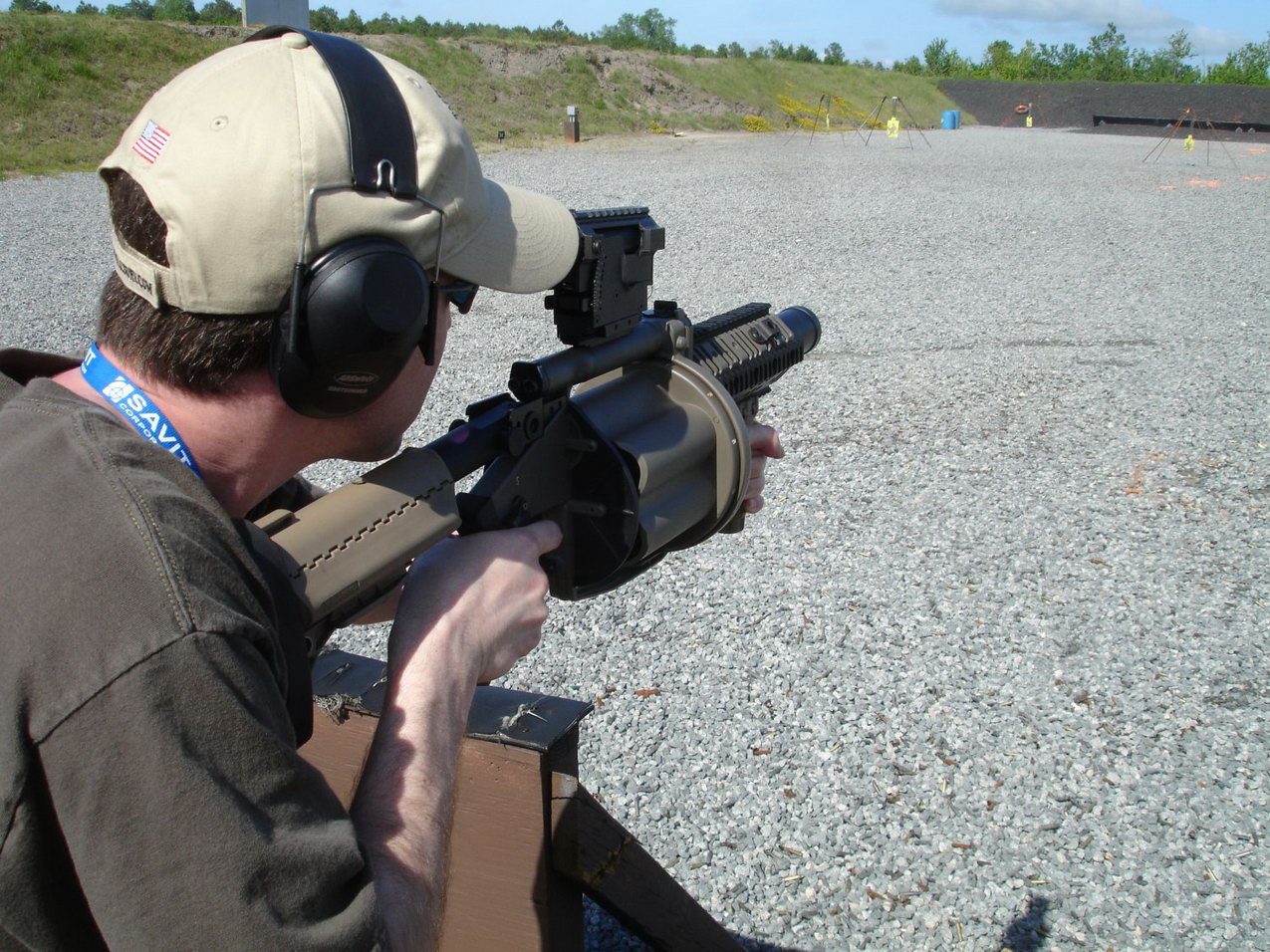

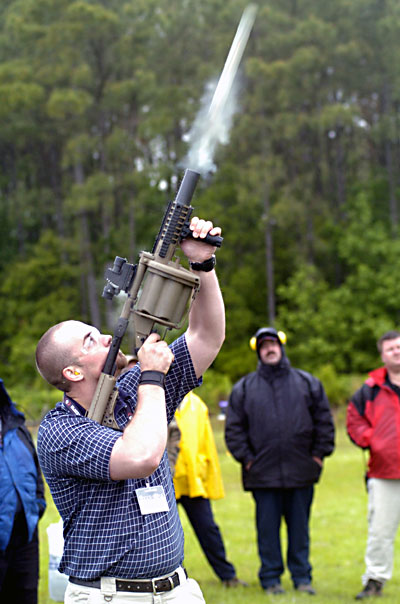

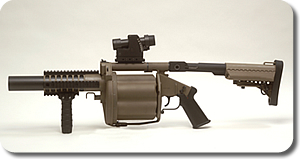

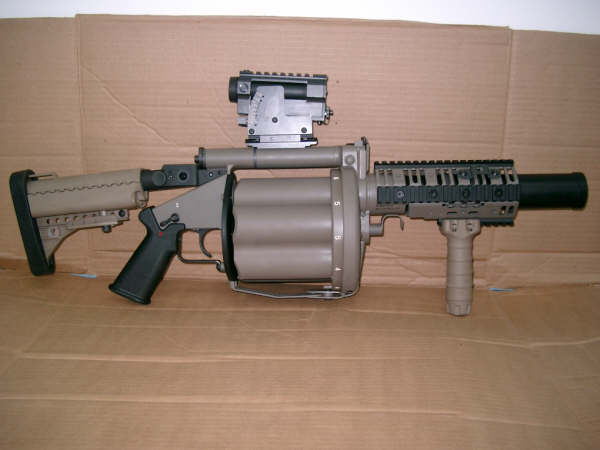

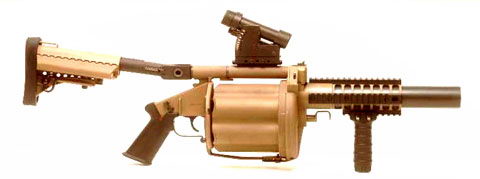

MGL-140

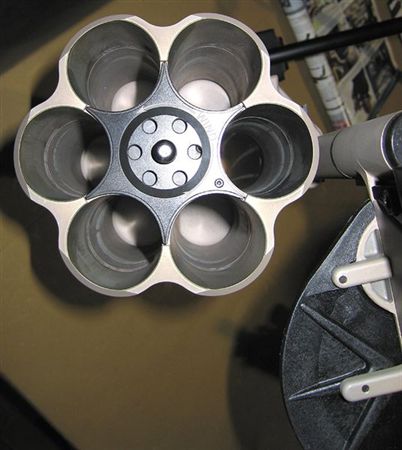

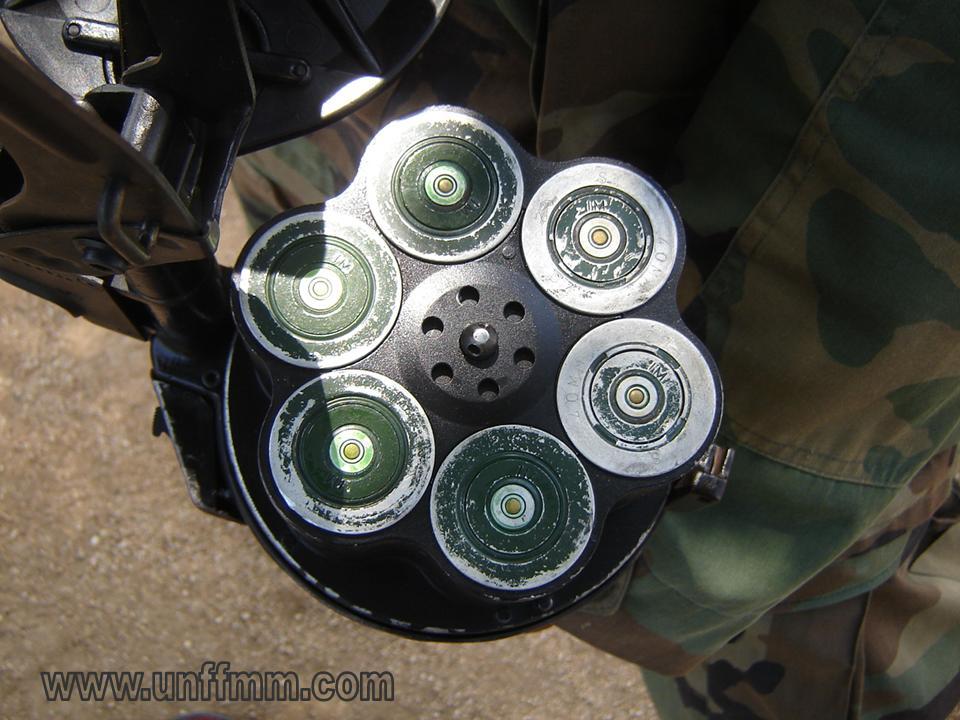

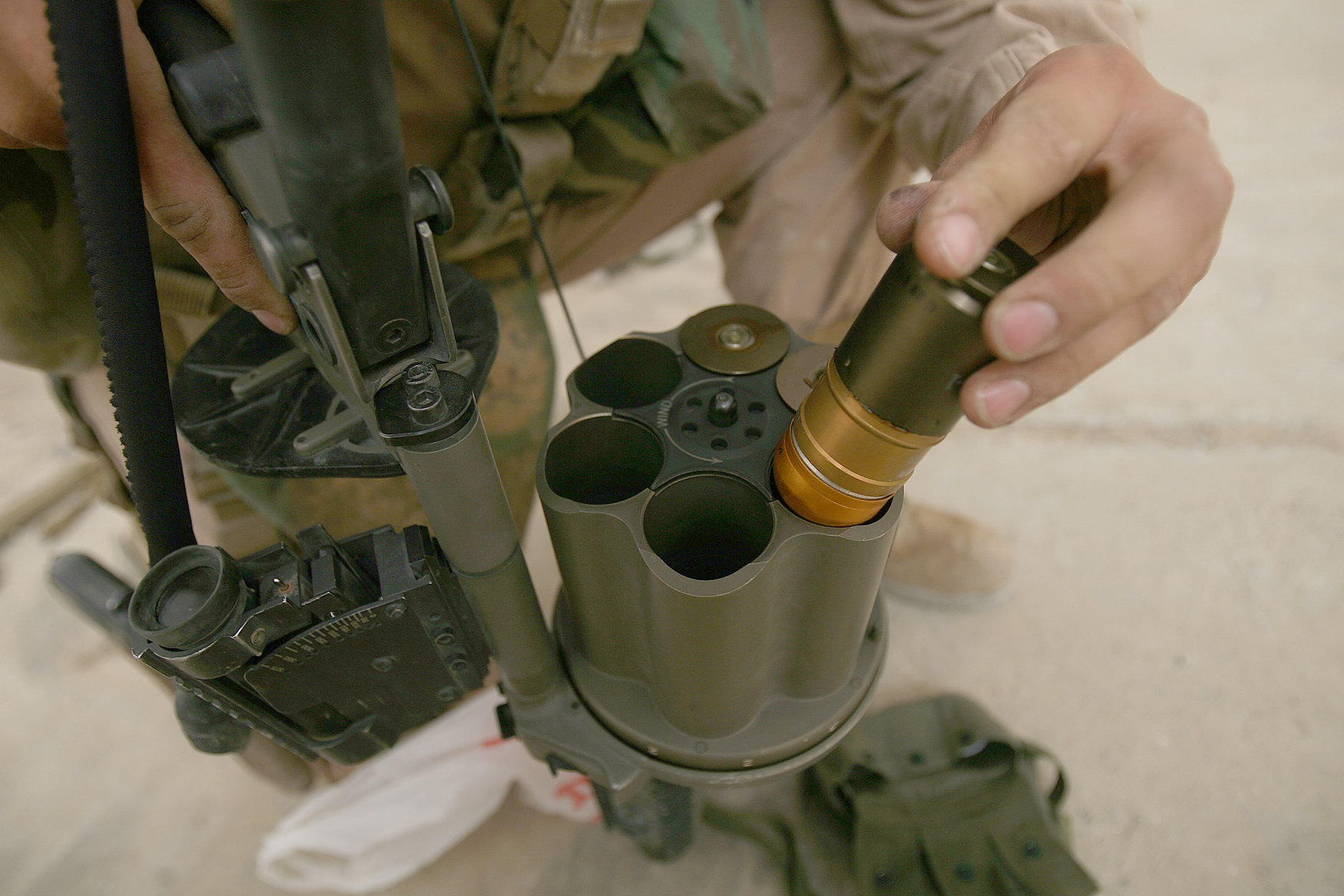

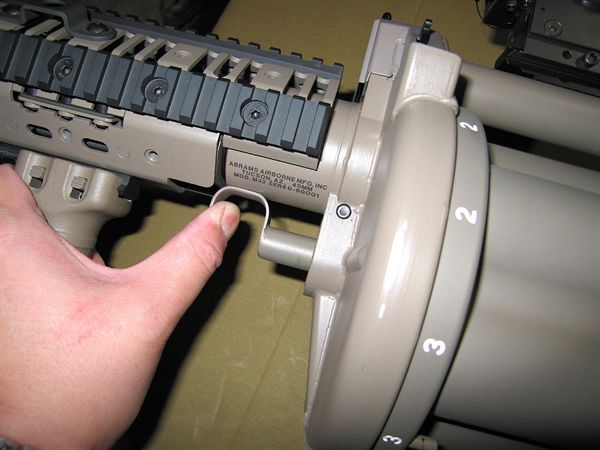

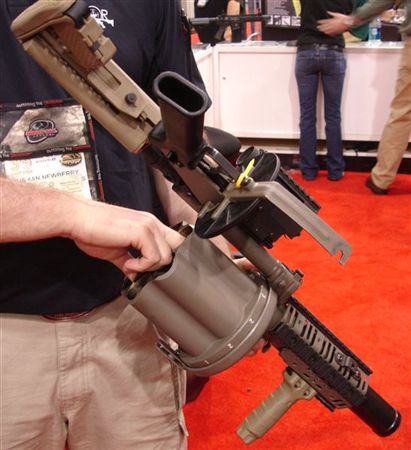

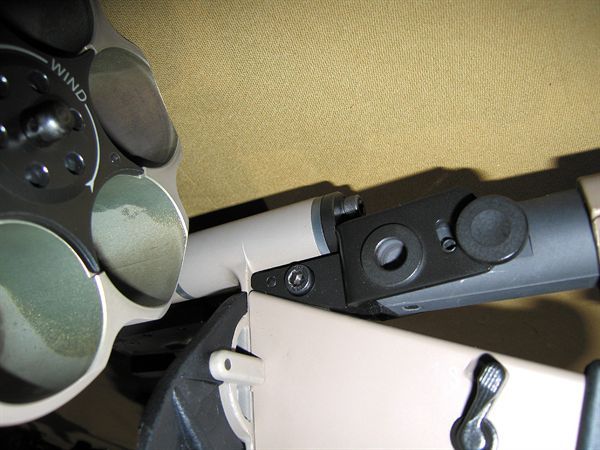

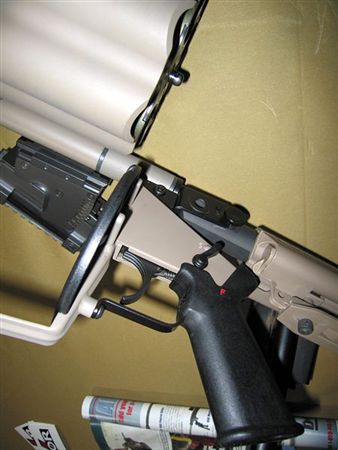

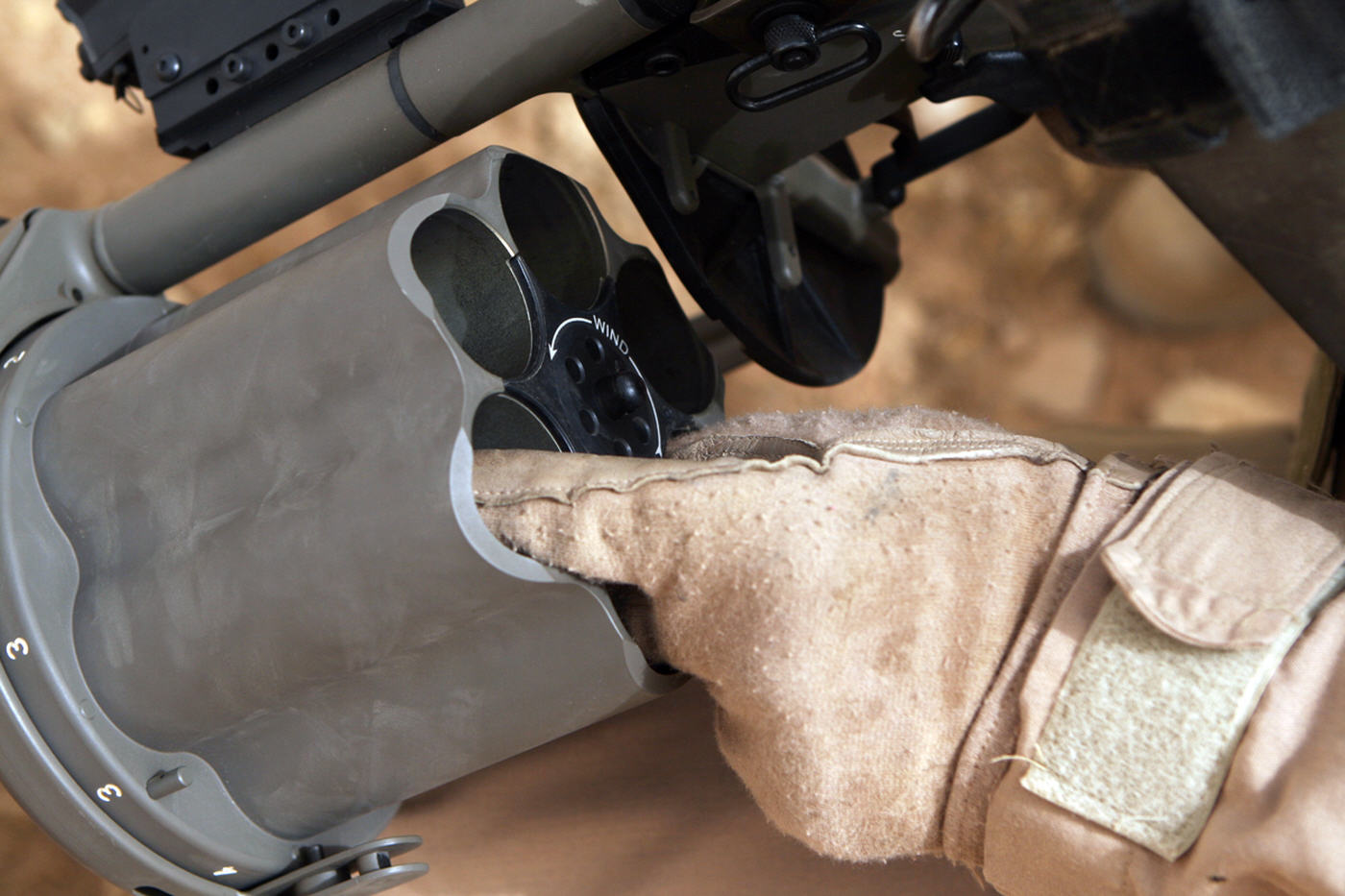

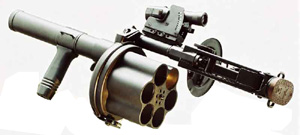

装填状态下的特写

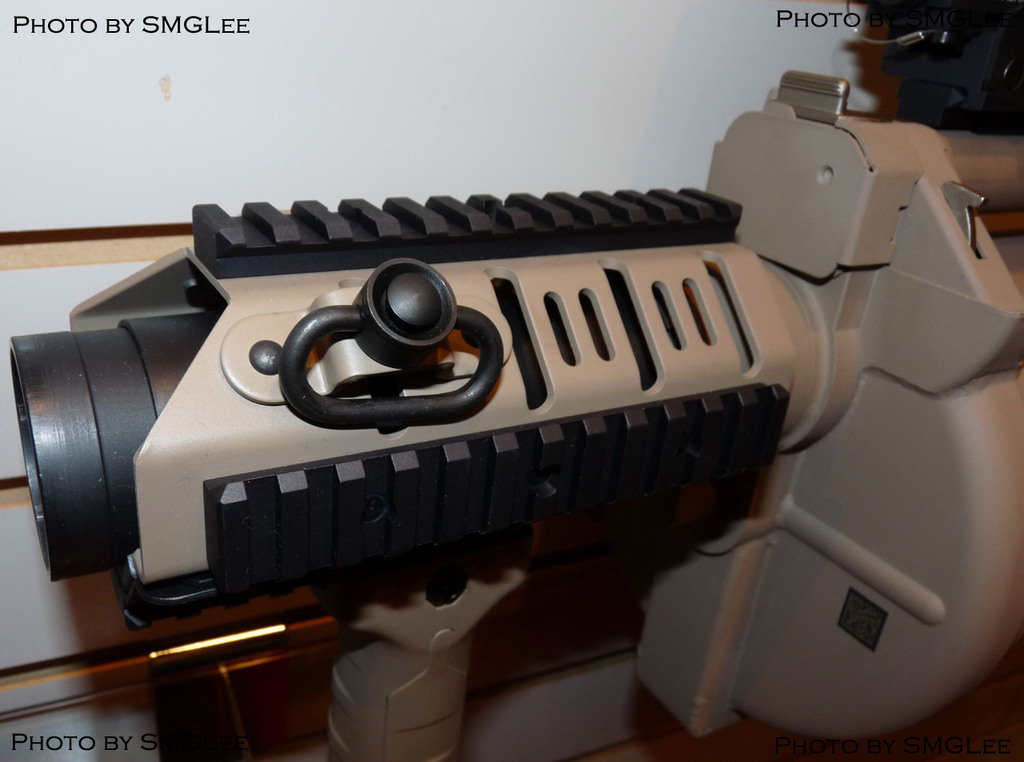

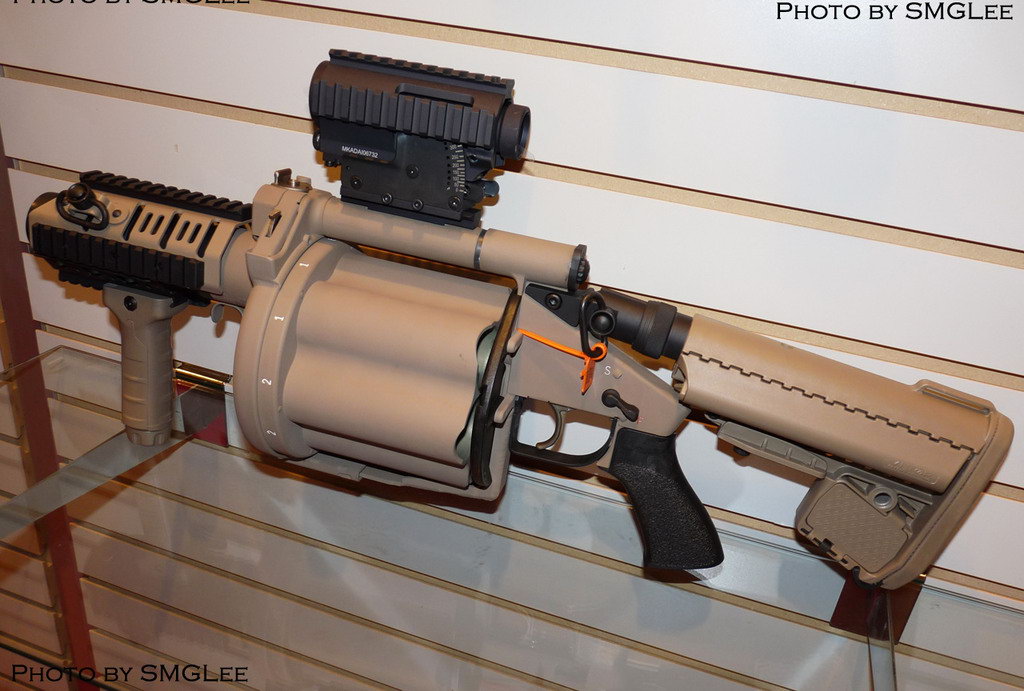

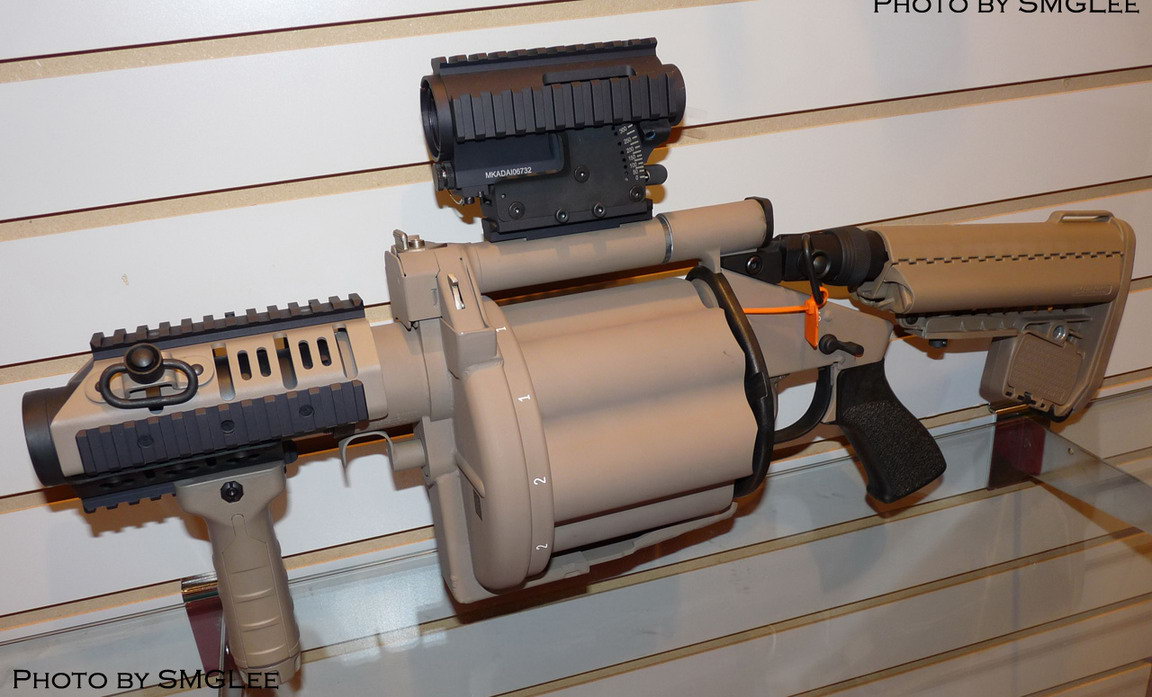

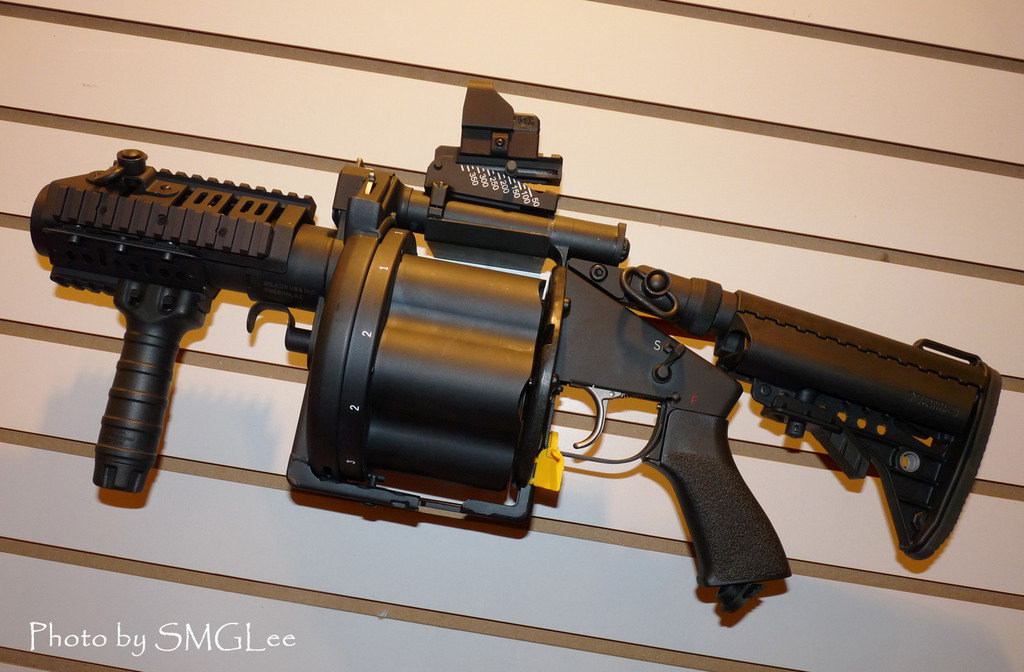

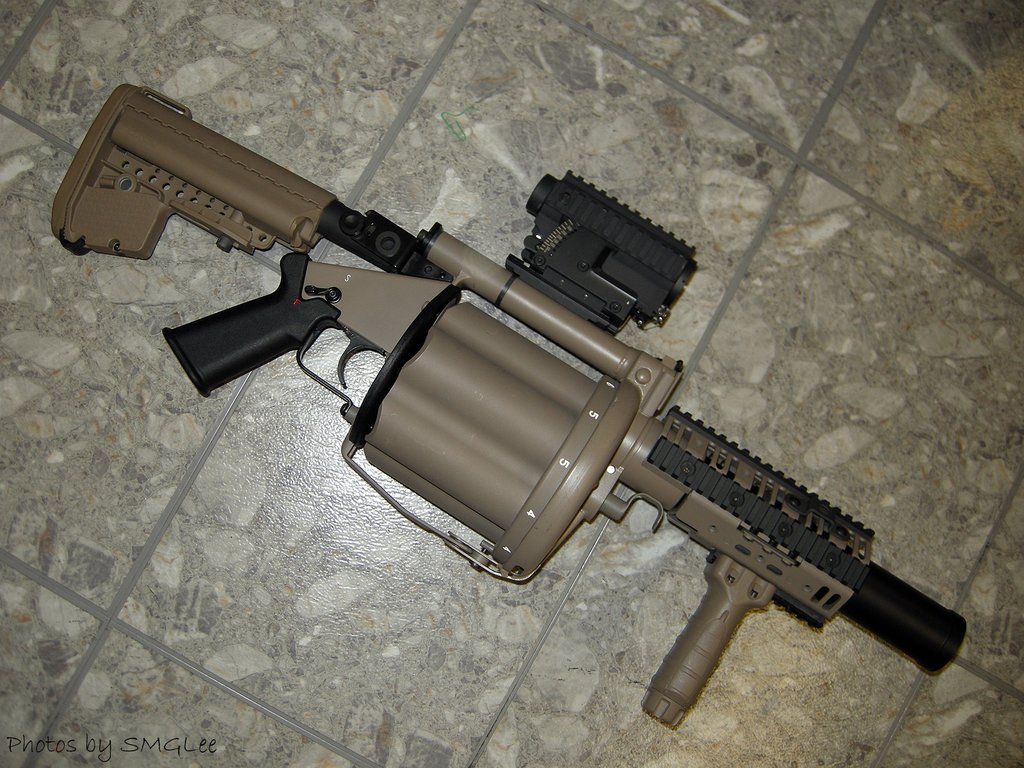

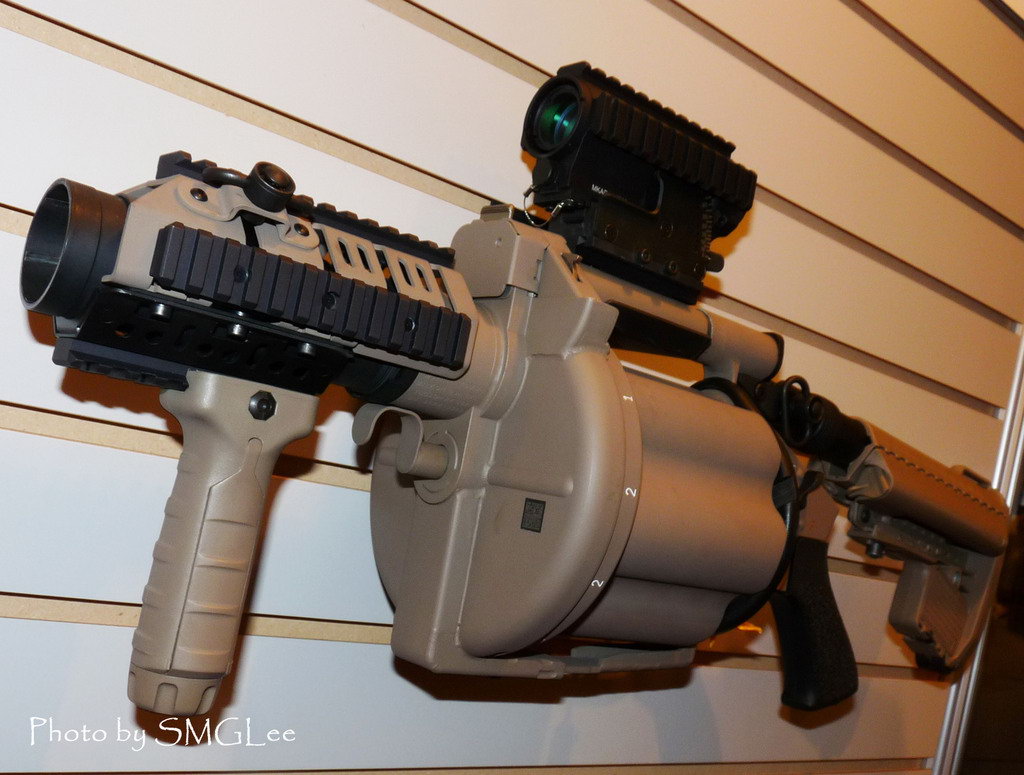

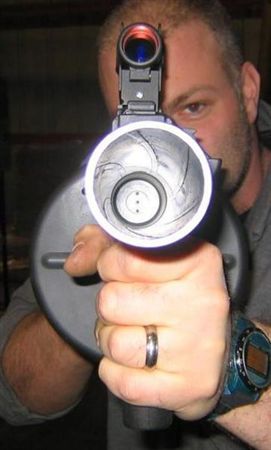

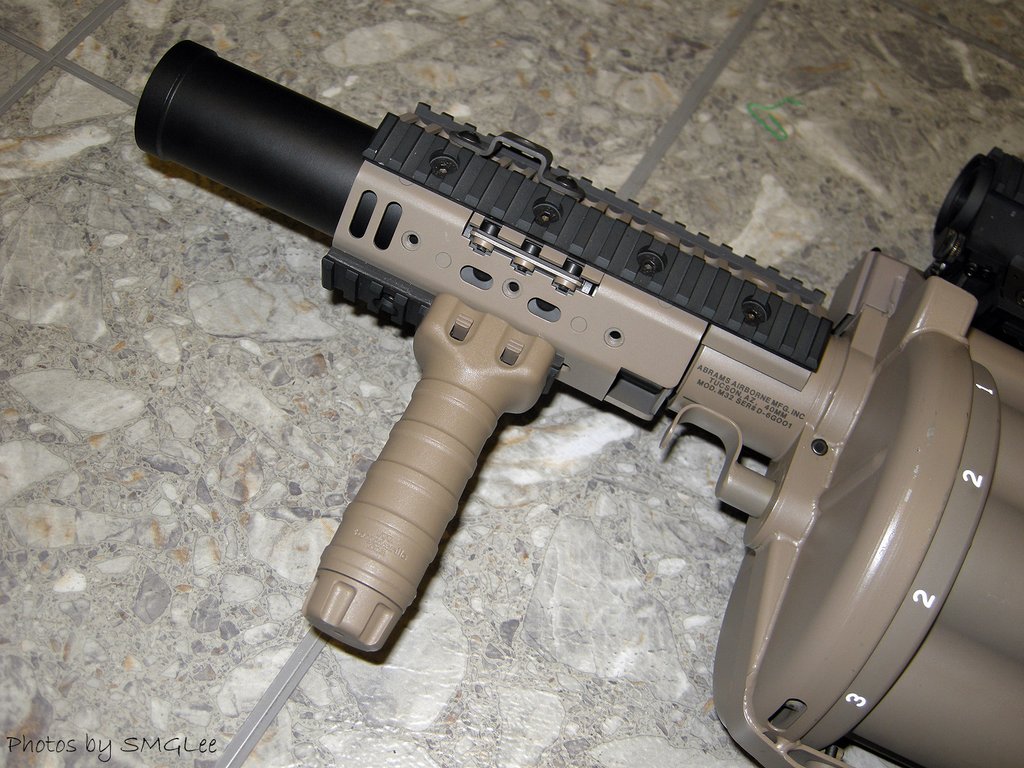

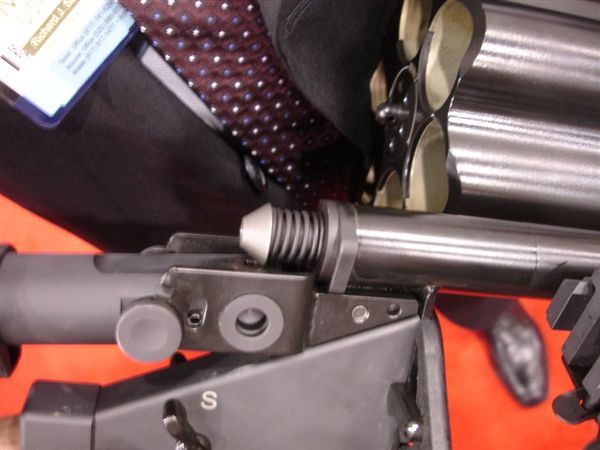

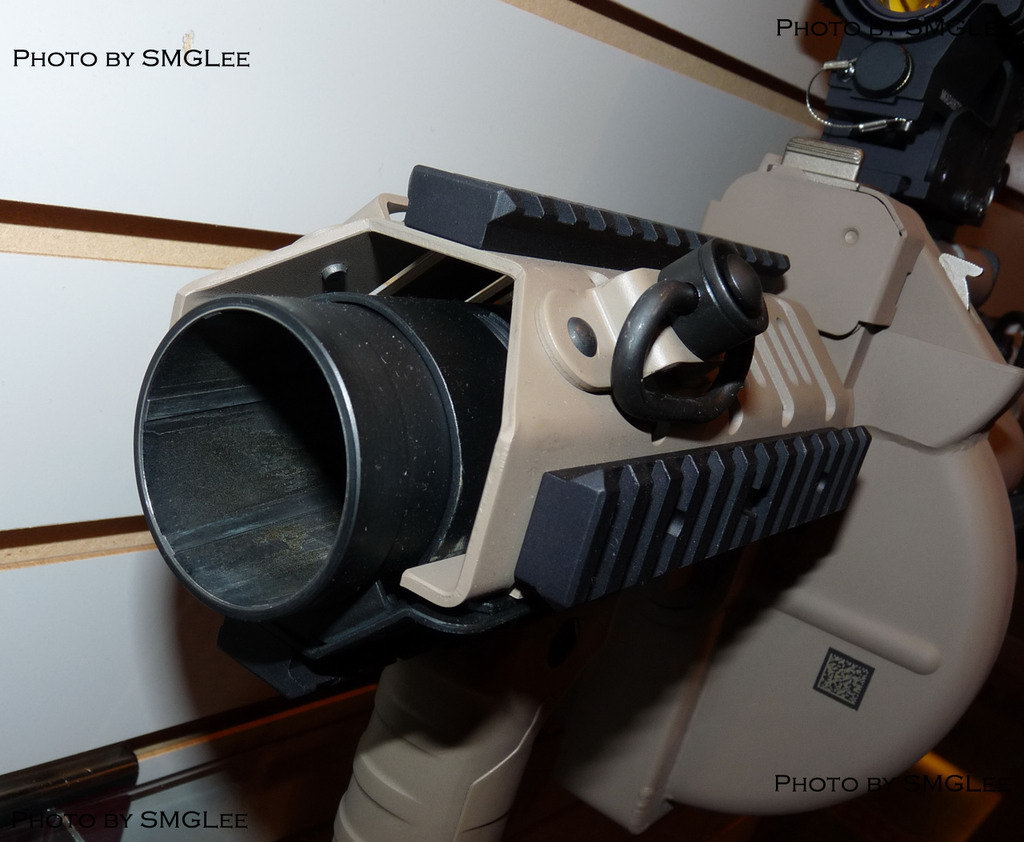

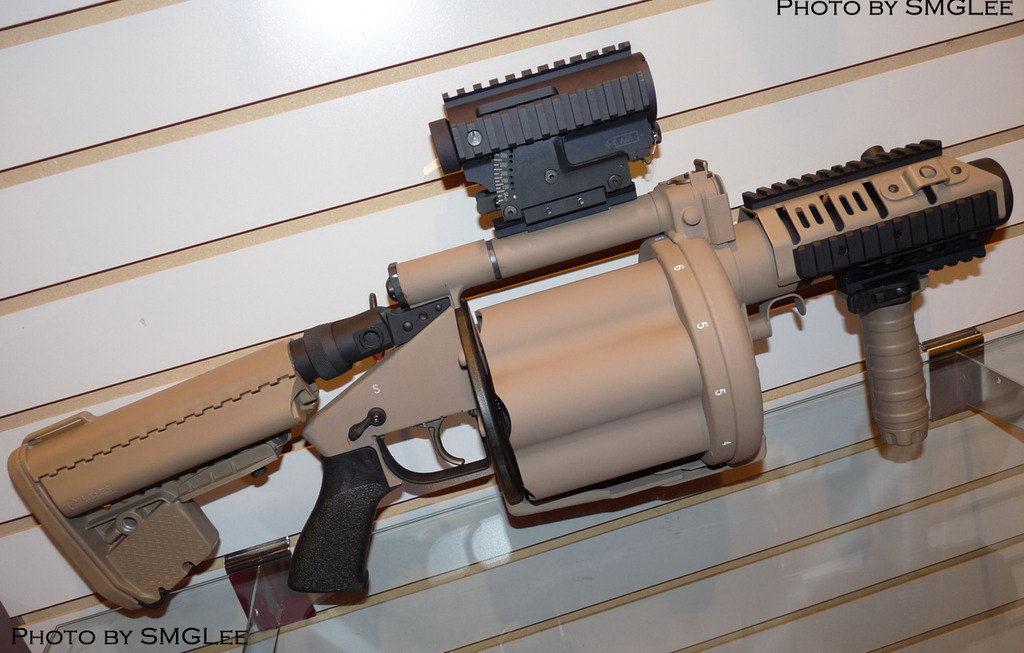

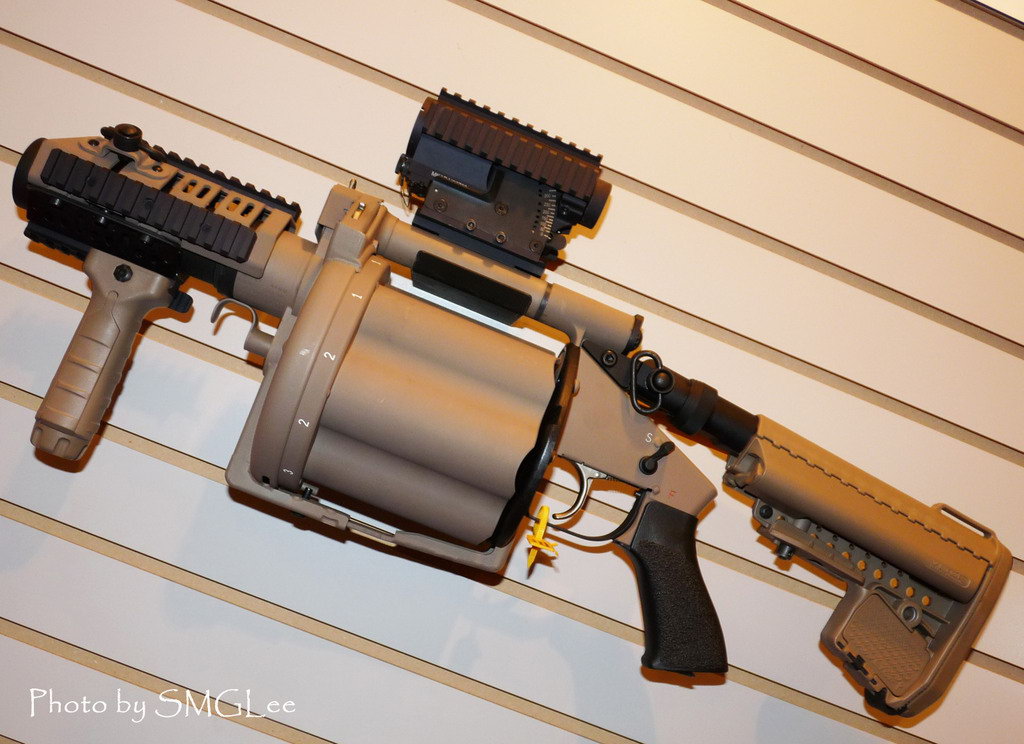

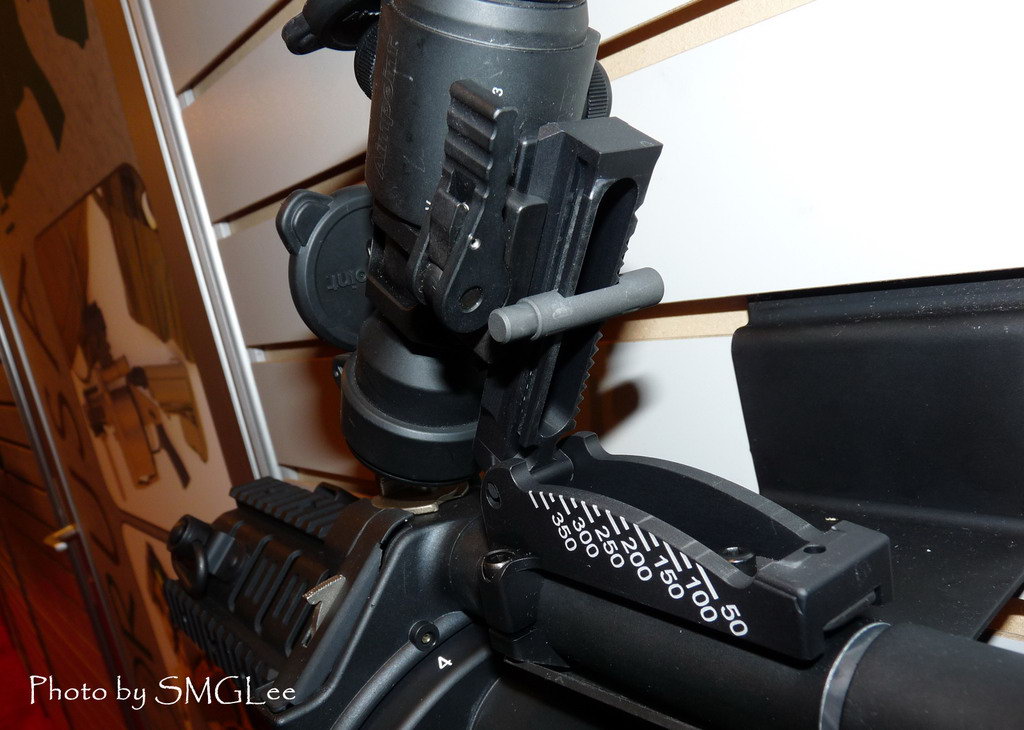

SMGLee拍摄的MGL-140细节

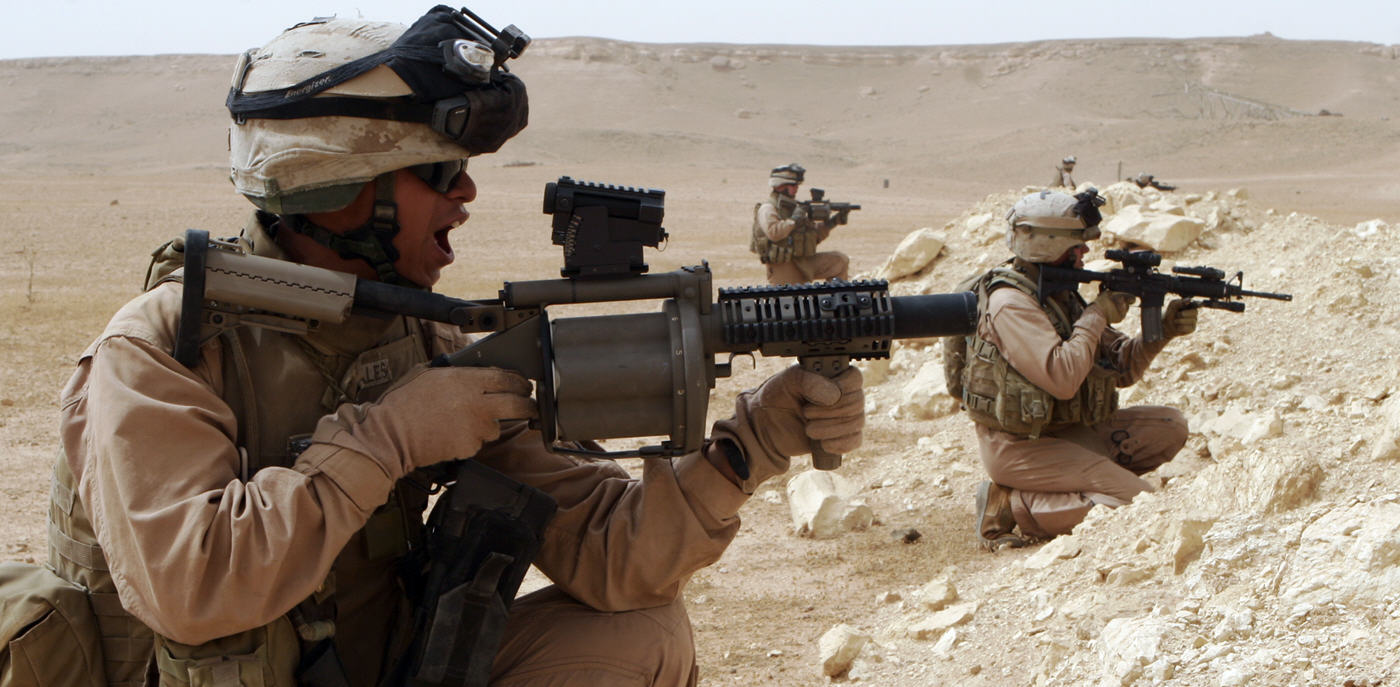

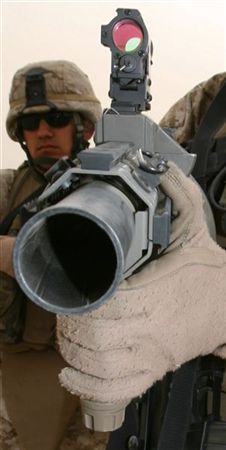

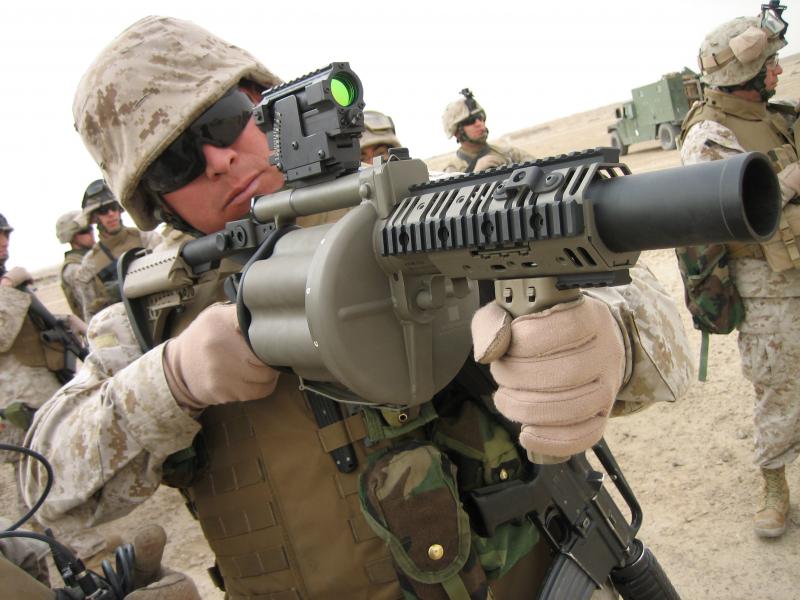

在伊拉克装备M32的美国海军陆战队

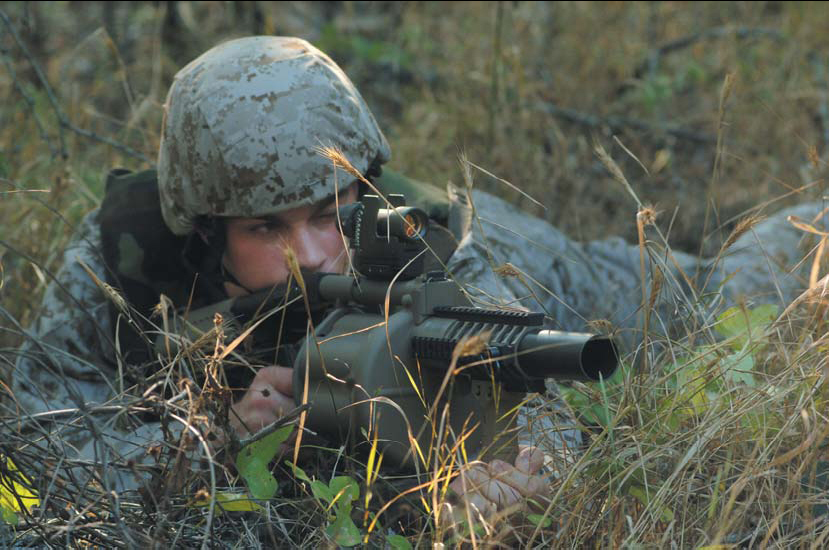

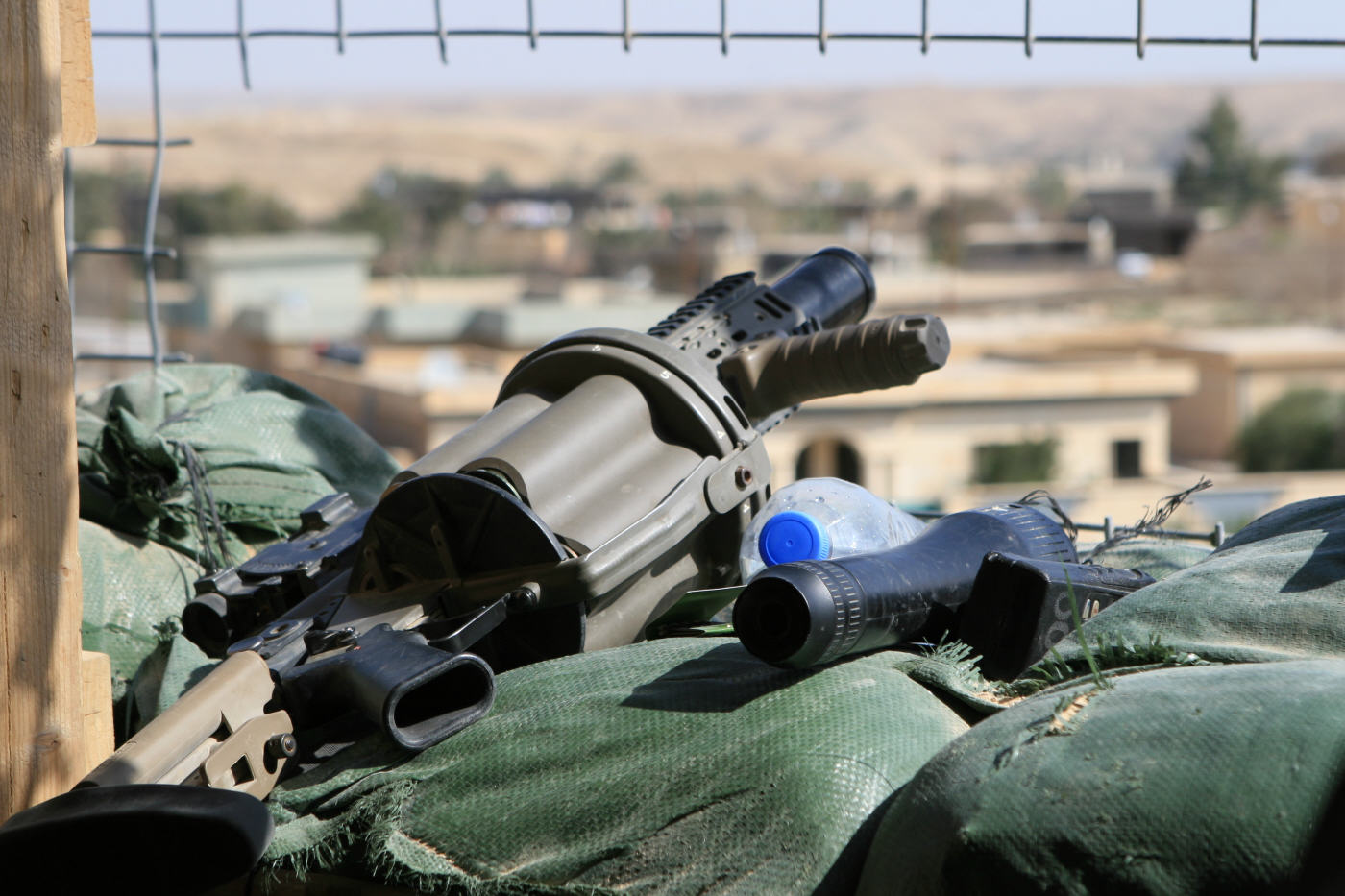

在阿富汗的美军特种部队

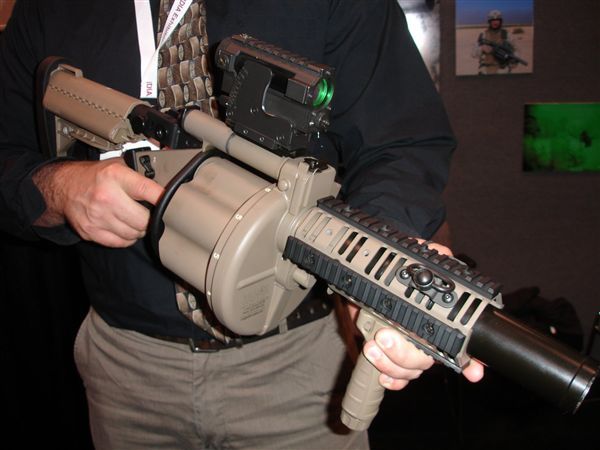

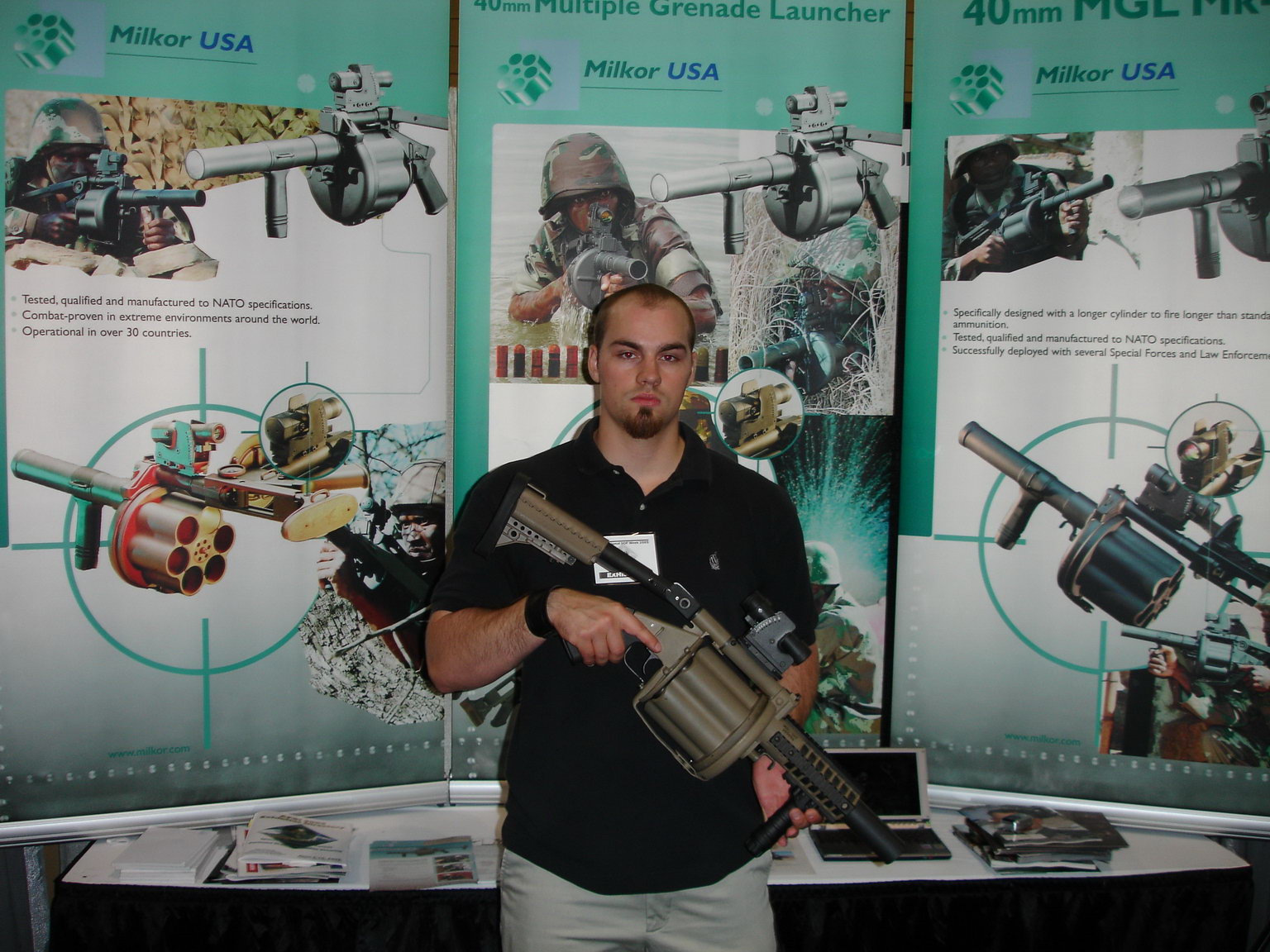

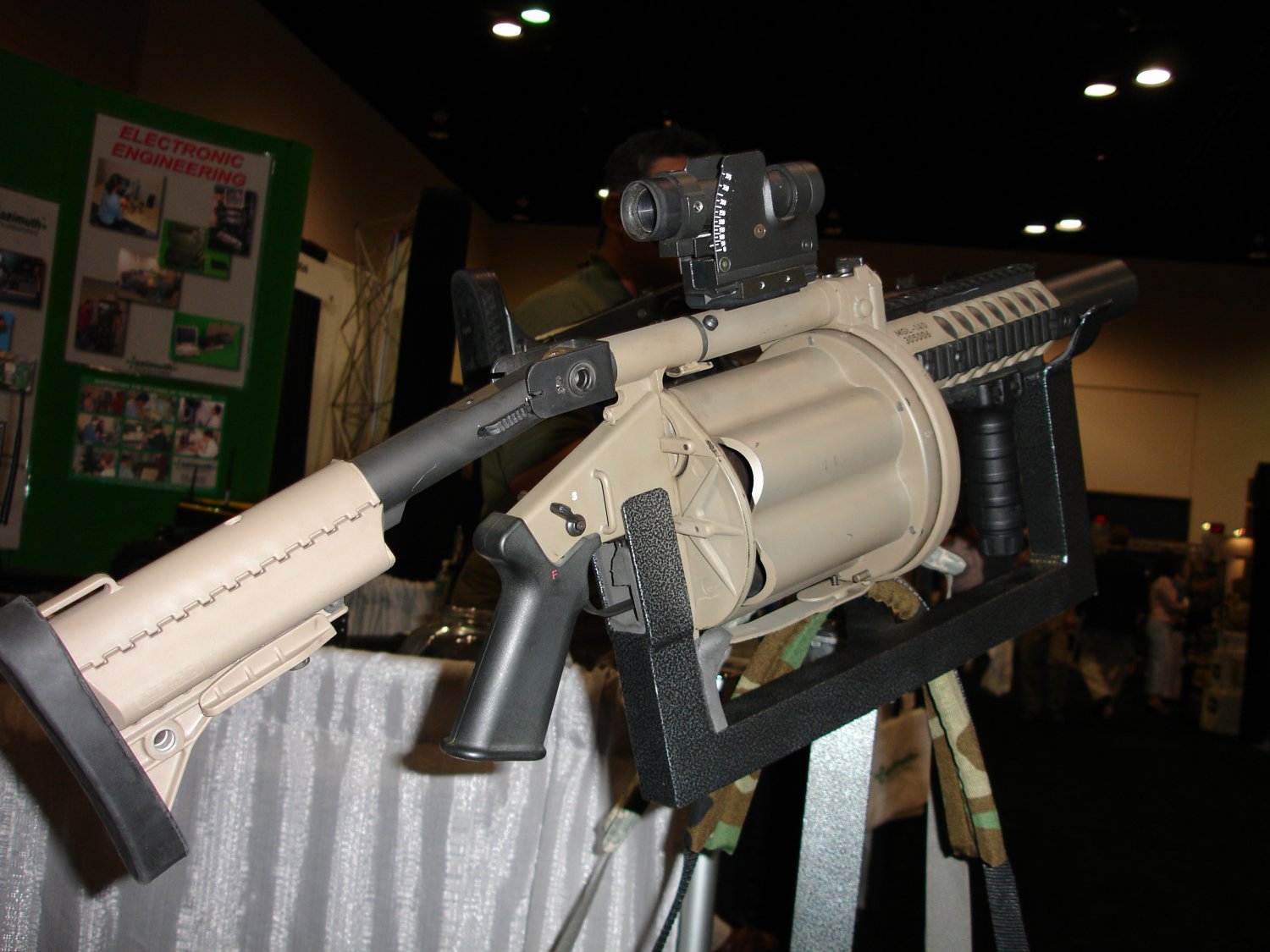

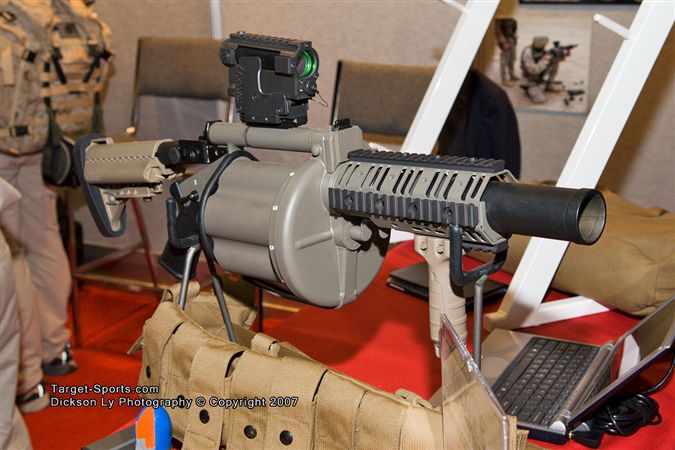

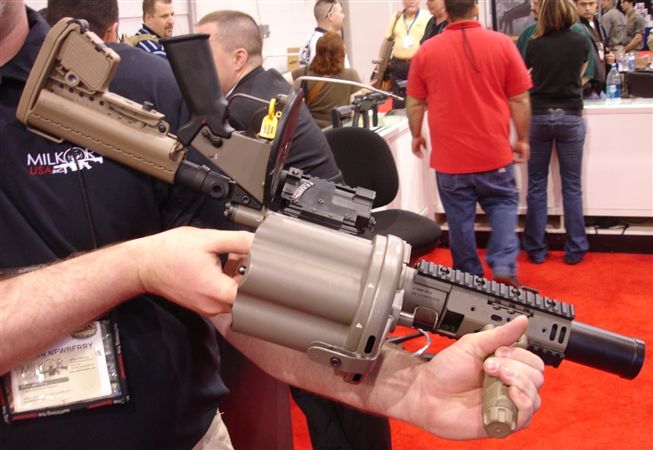

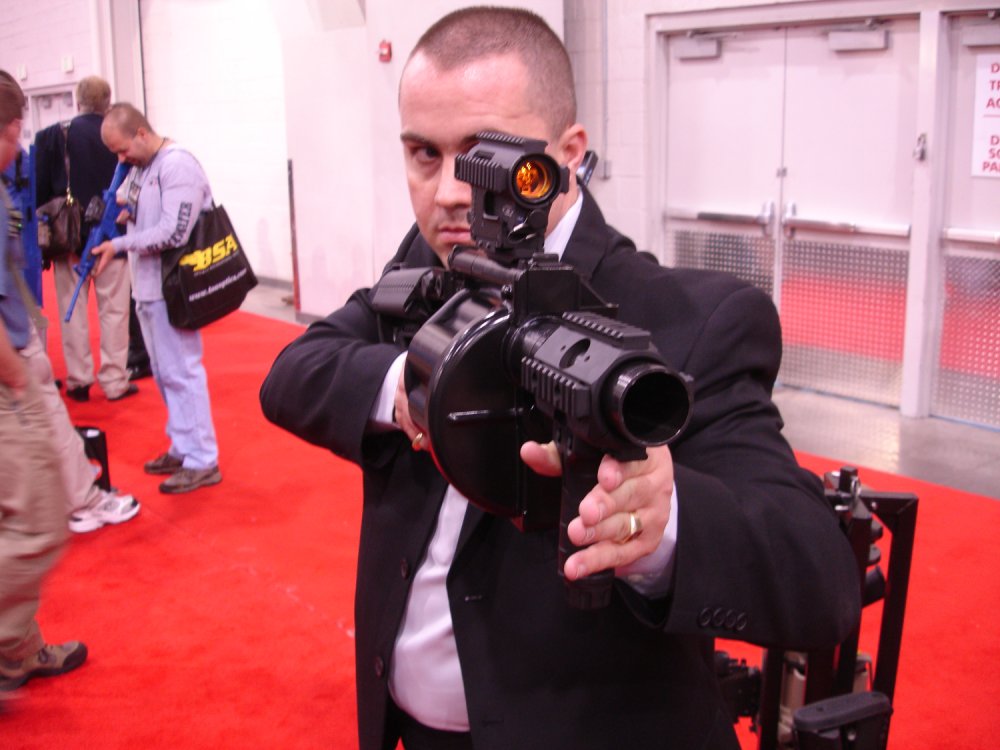

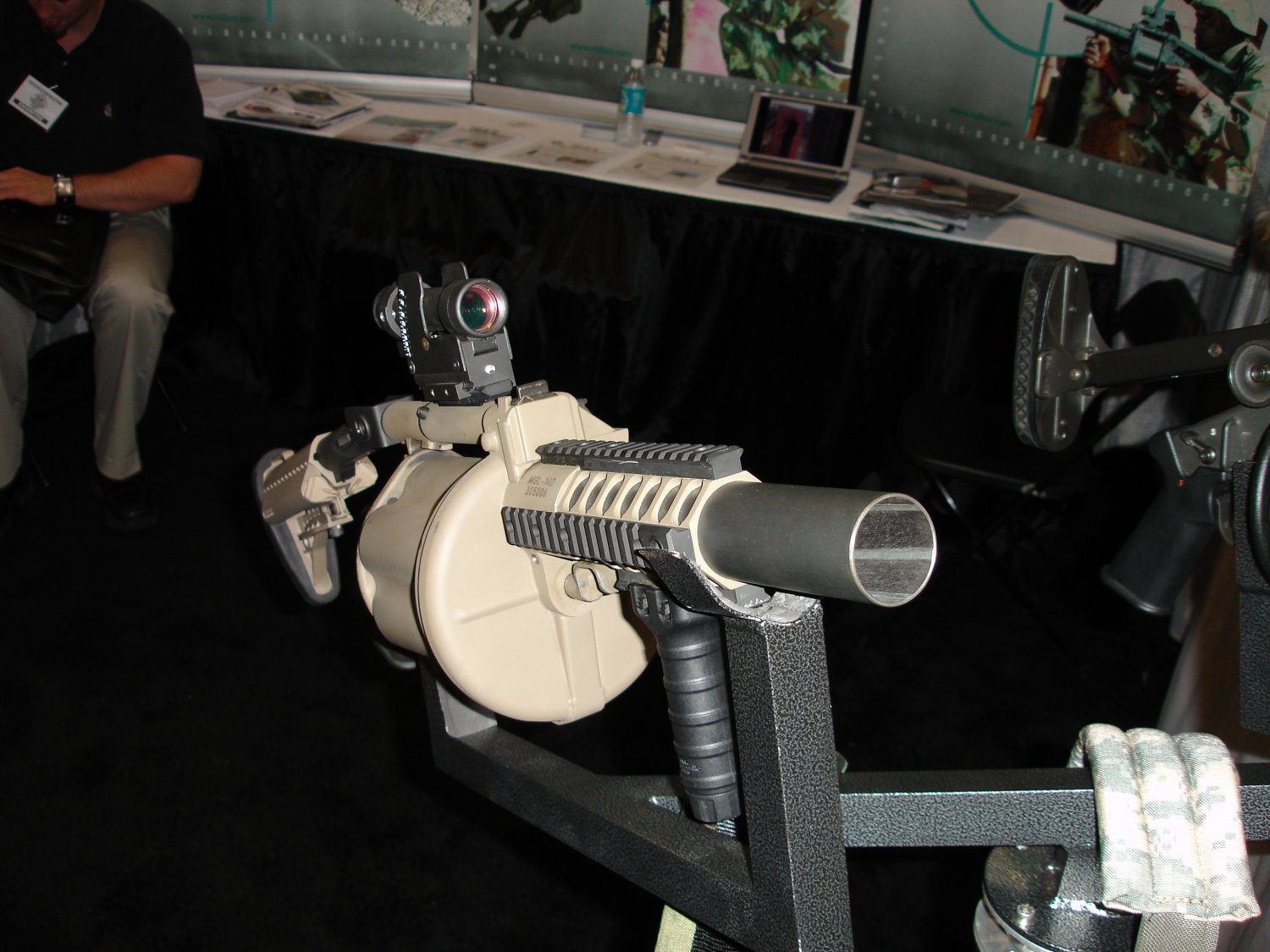

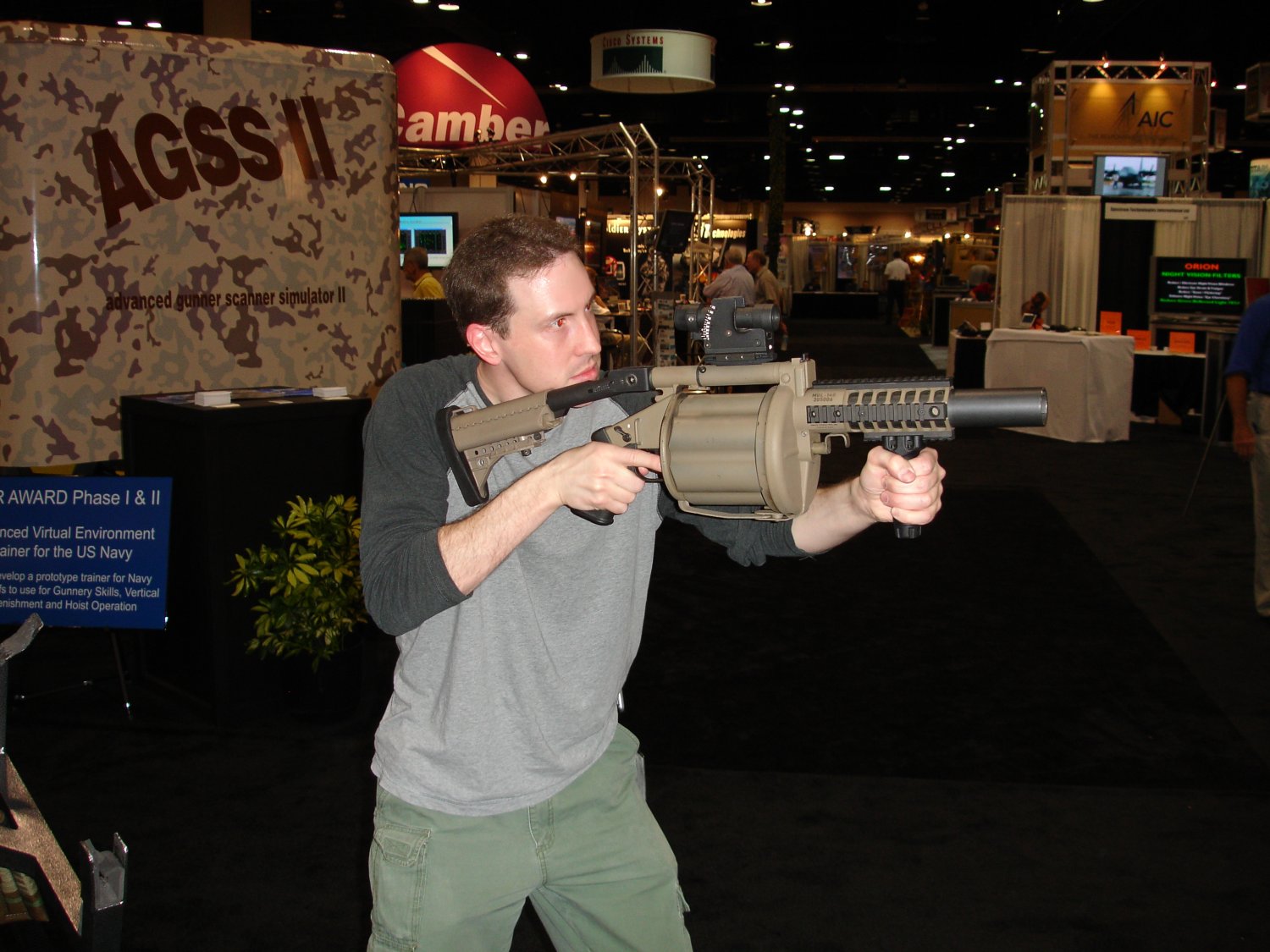

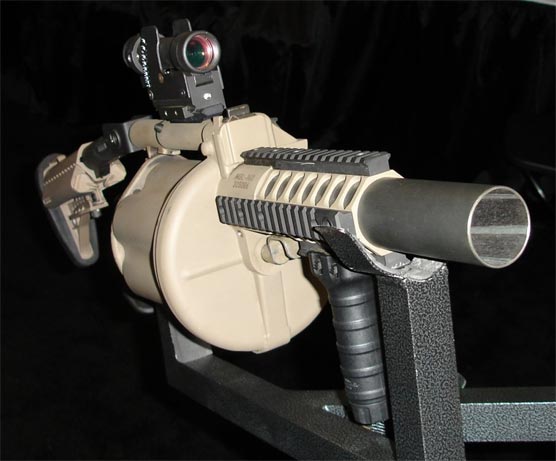

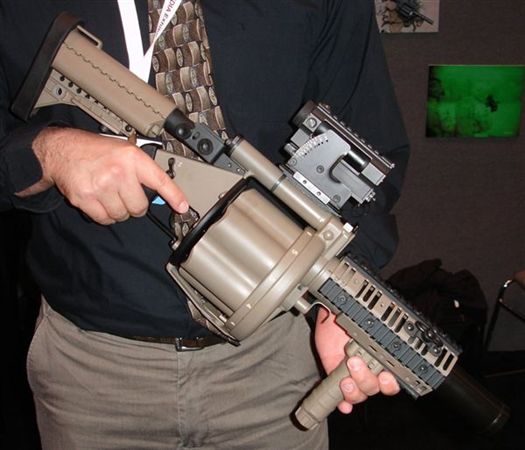

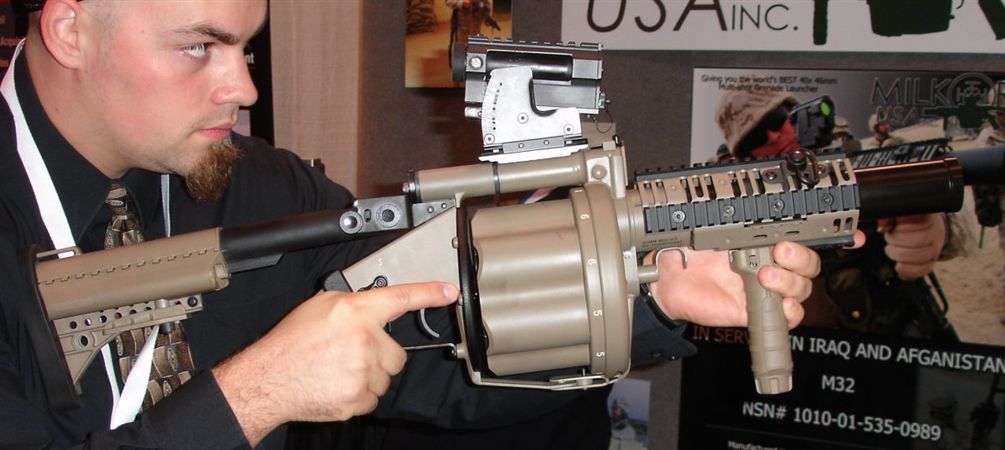

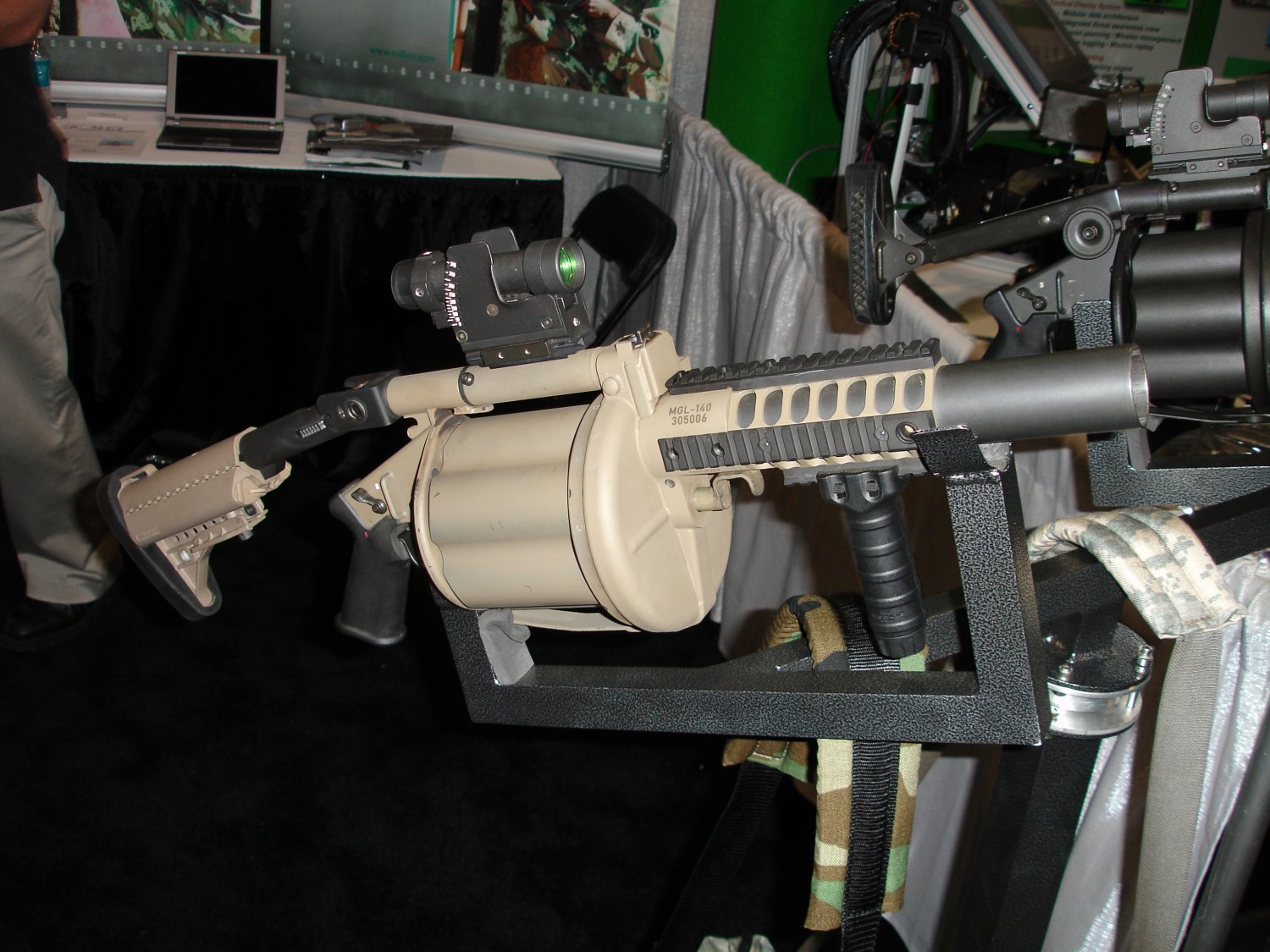

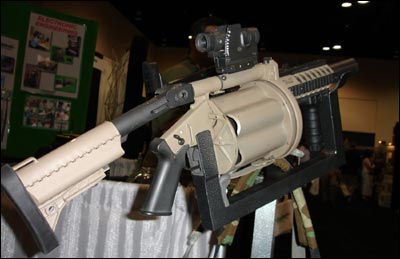

枪展上的MGL-140

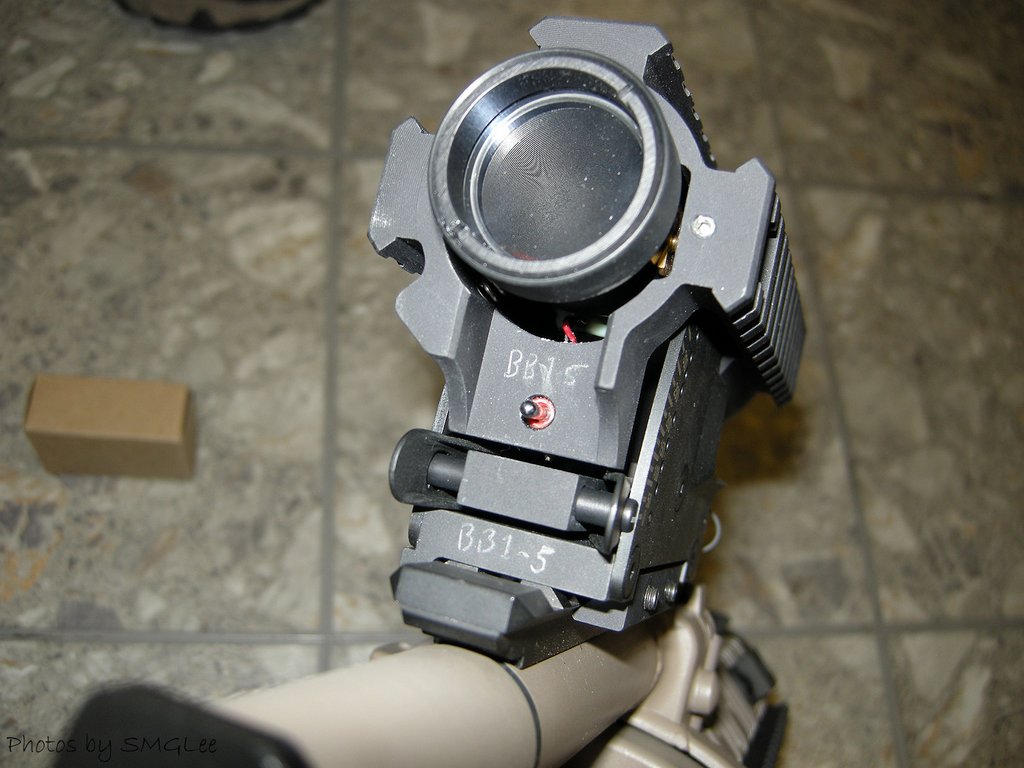

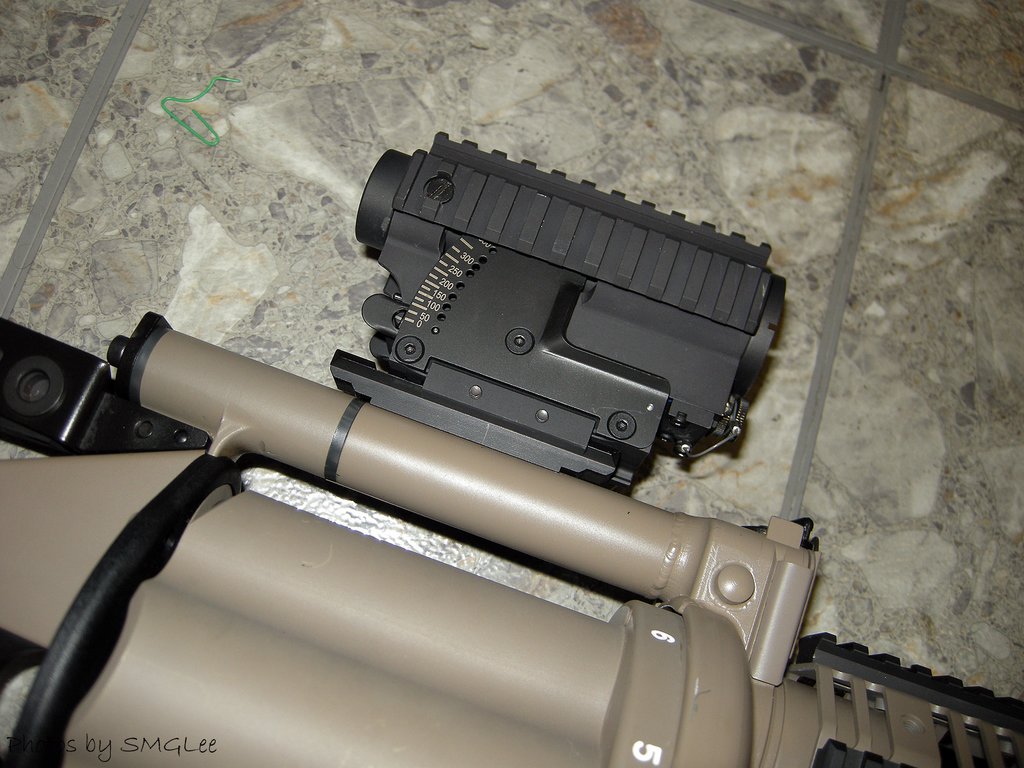

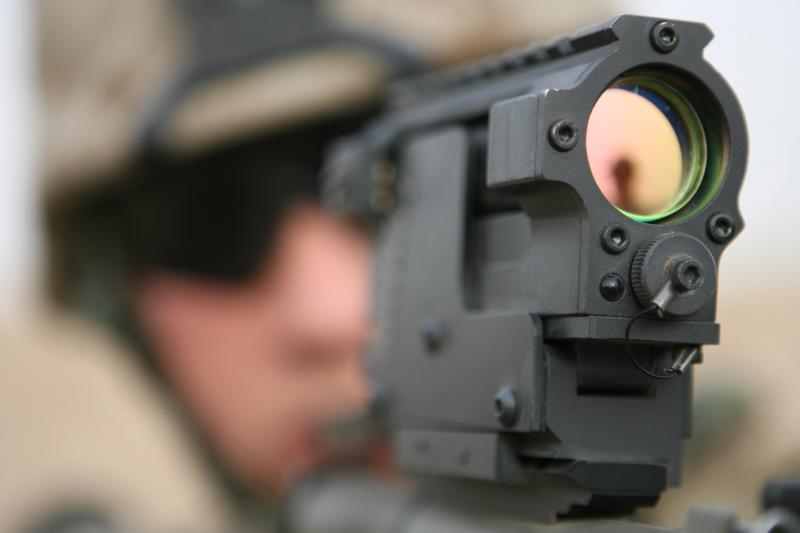

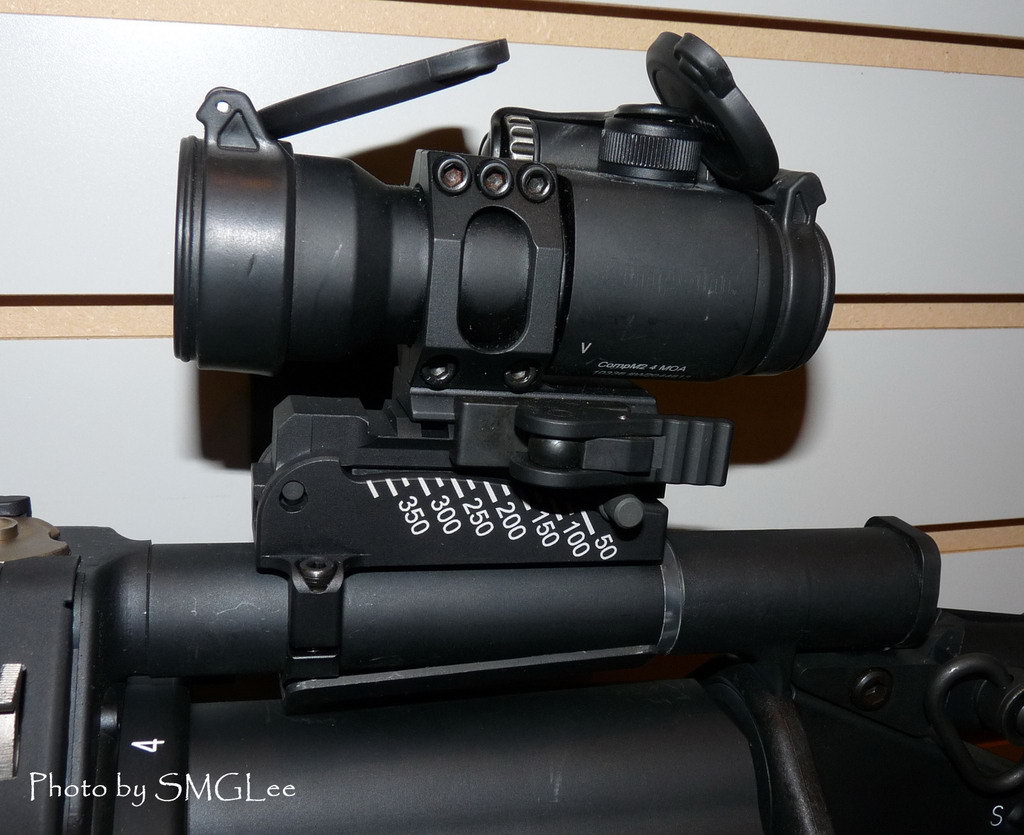

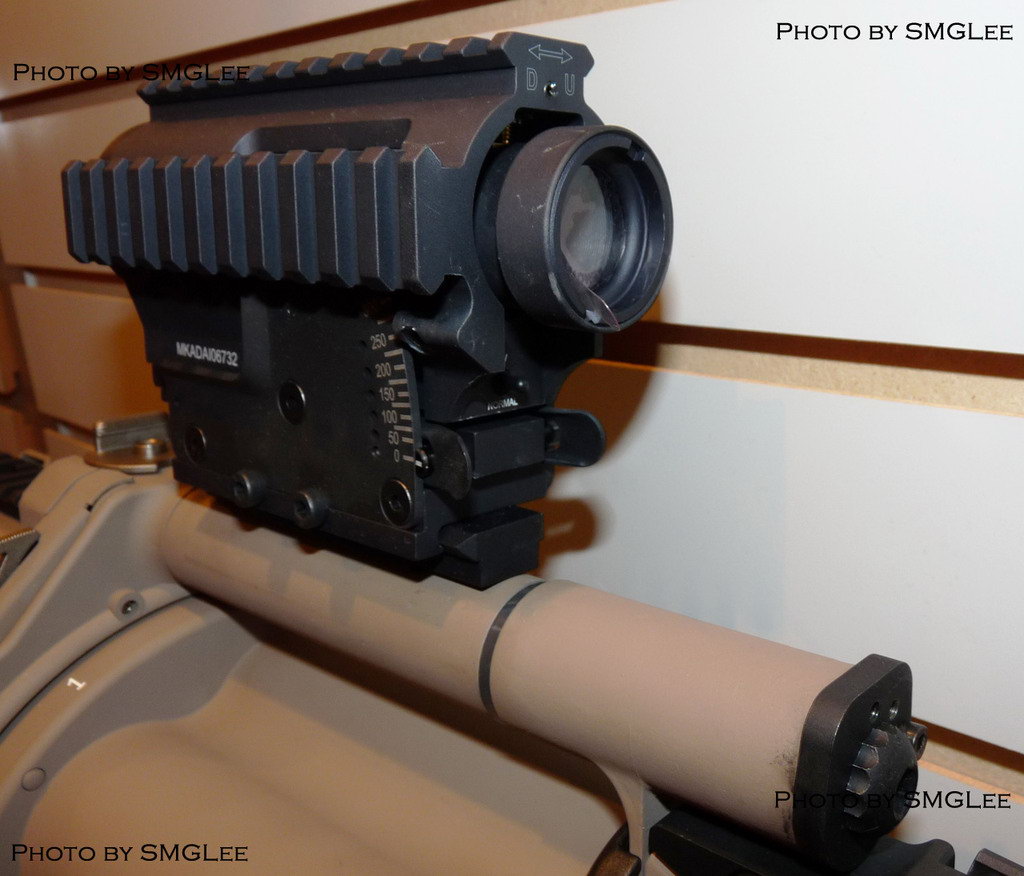

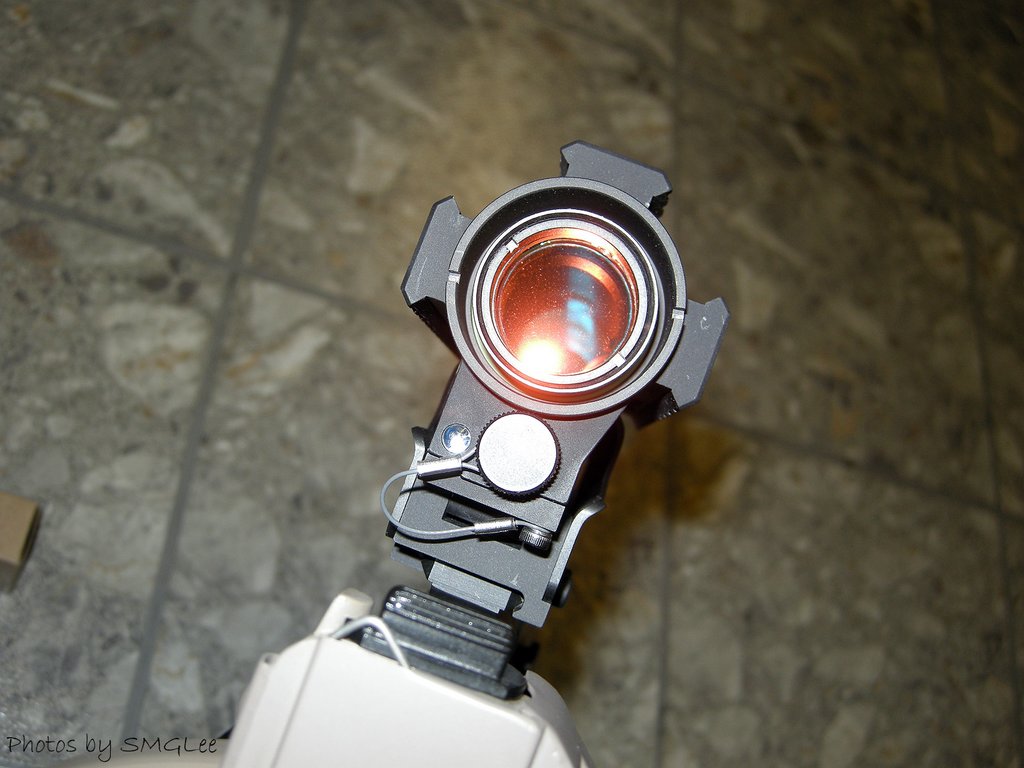

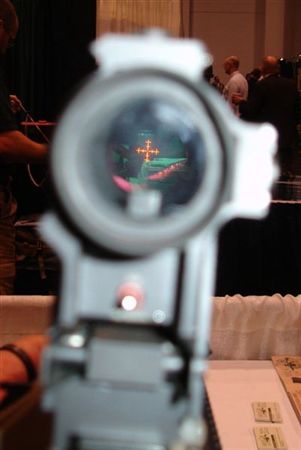

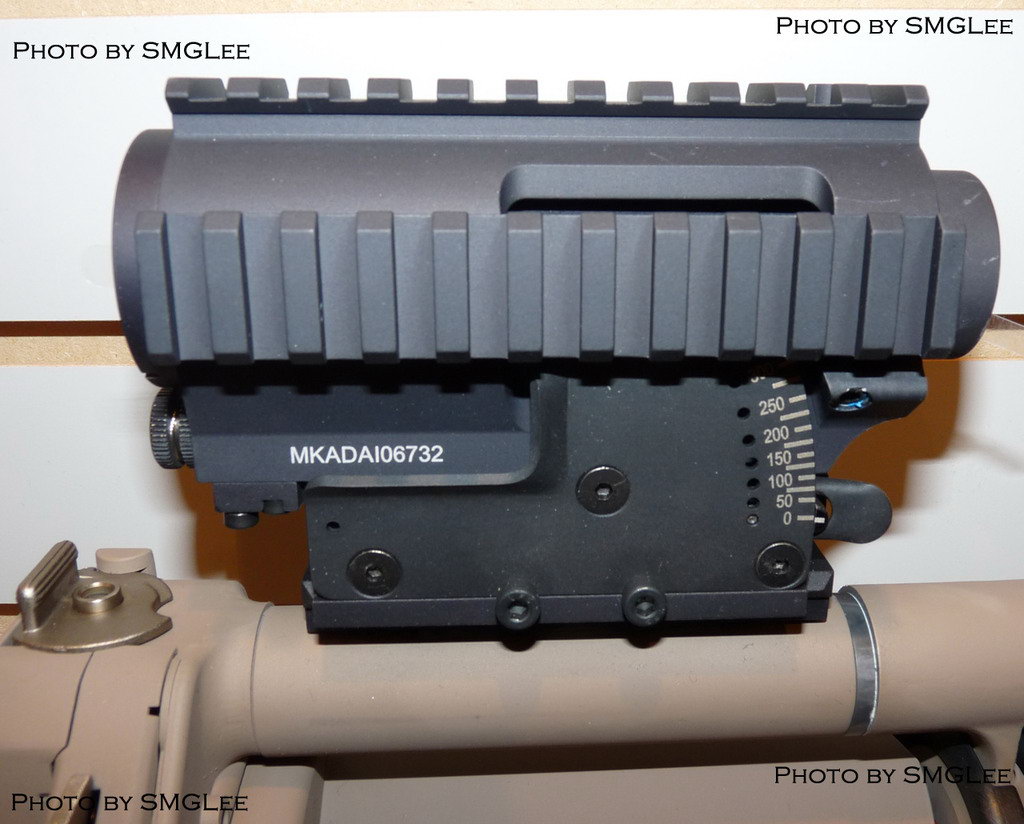

MGL-140的红点镜

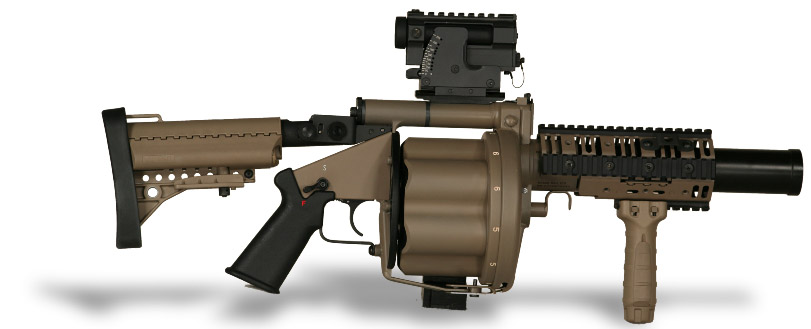

短枪管及安装Vltor护木的MGL-140

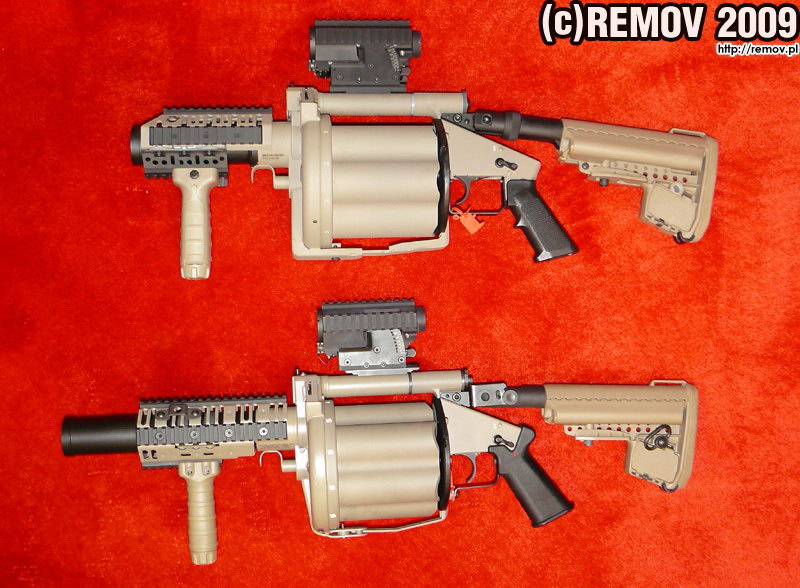

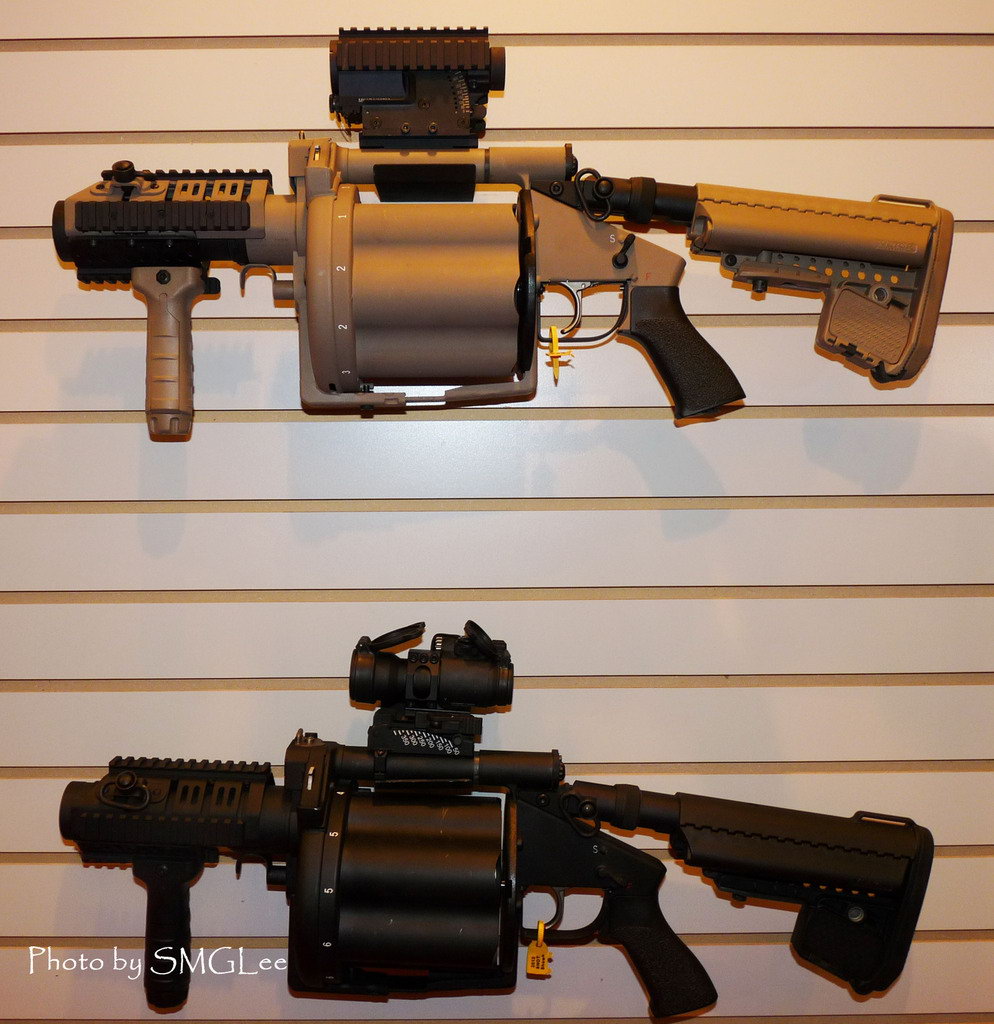

MGL-105的转轮明显比MGL-140要短

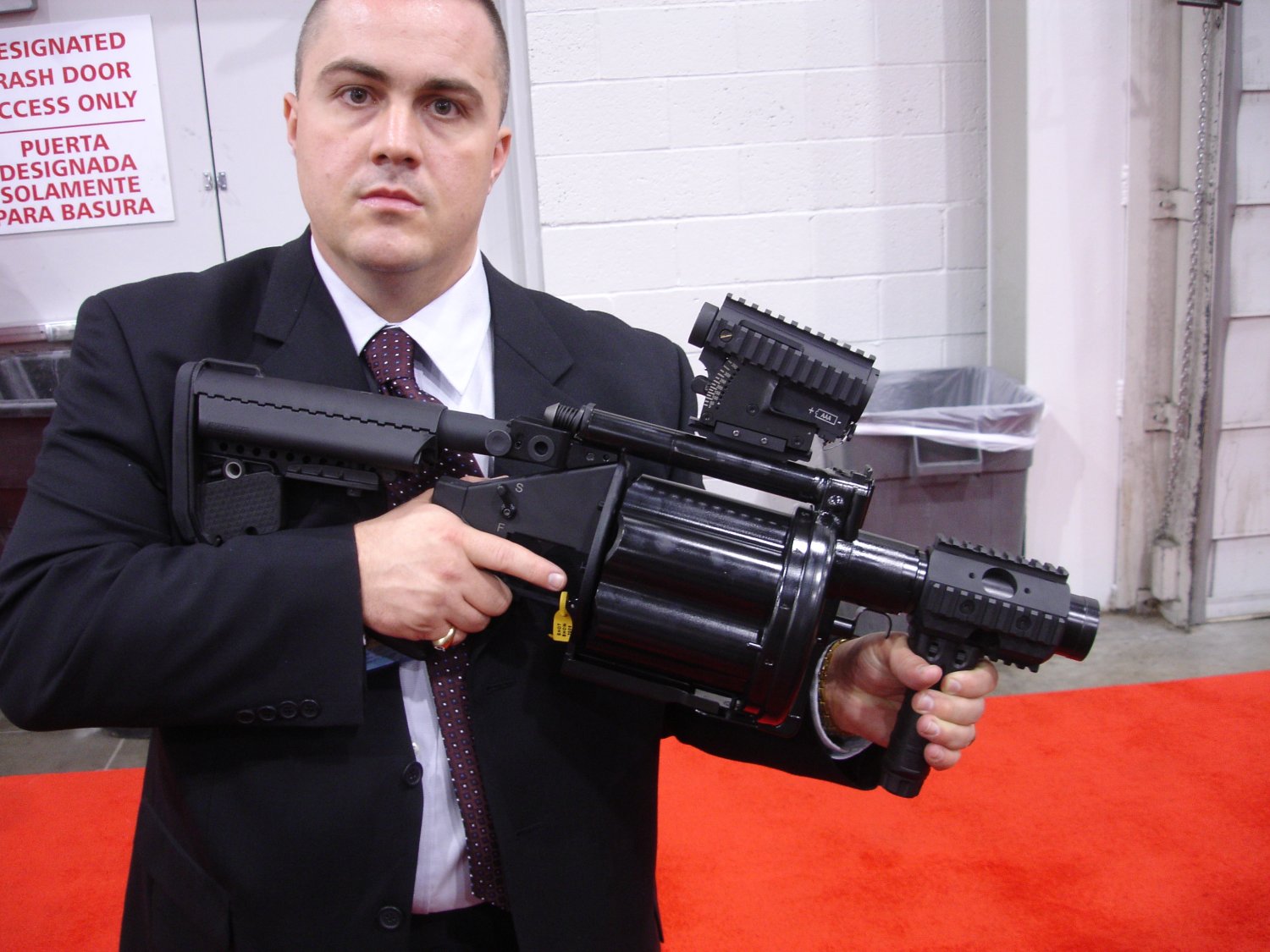

米尔科姆美国公司新推出的一种缩短型MGL


最新的XRGL40


中非共和国在2013年的宗教冲突中,使用MGL的Seleka武装分子


2015年在处置巴黎《沙尔利周刊》(法文的Charlie并非读成“查理”)恐怖袭击案中出现的GIGN,有人携带了MGL105

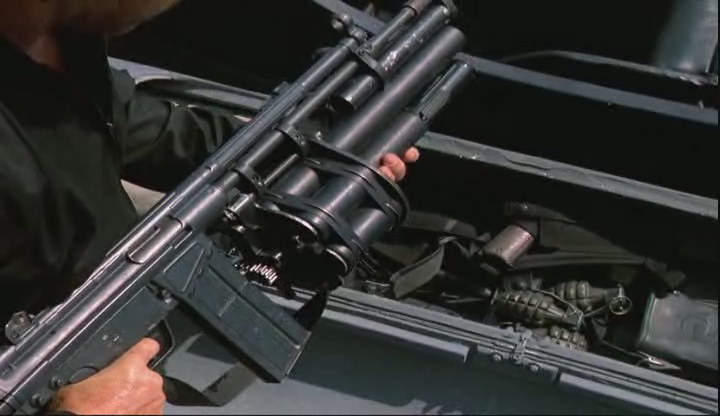

电影《Missing In Action 3》里面的大杀器,在G3下面焊接一把MGL,看起来很猛但很沉很不方便,除了电影,我想现实中不会有人做这样的蠢事


MGL-140是《变形金刚》里的大杀器

资料来源:Milkor USA

     Modern Firearms & Ammunition site

     Answers.com
