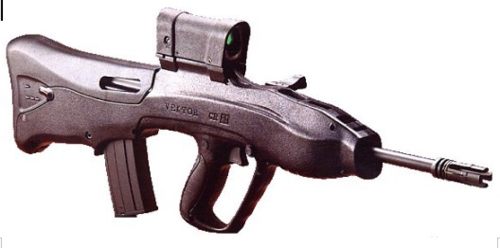

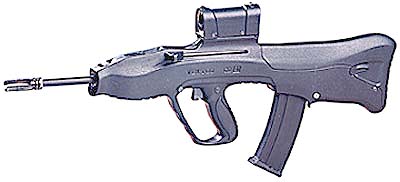

VEKTOR CR21突击步枪





口径: 5.56×45mm NATO



南非的R4、R5、R6突击步枪是在以色列伽利尔突击步枪基础上研制的,除了装备南非国防军、警察和准军事部队外,还对外出口。得益于AK系列步枪工作原理的可靠性,有相当的出口量。但到了90年代,世界轻武器有了较大的变革,出口竞争激烈,各国兵器厂家相继推出多种新一代突击步枪,这些枪多用塑料件,R4、R5失去了一定的竞争力。同时,南非国防军也需要新一代的突击步枪作制式武器取代R4、R5和R6。于是维克多(Vektor)公司根据军方的要求,着手开发继承R5系列的新枪。

当公司完成步枪基本结构设计后发现枪托设计不佳,难于使用。后来在潘塔拉夫工业设计公司的协助下完成了无托式造型设计,最终制成外型独特的CR21,意思是21世纪小型突击步枪。CR21在1997年对外公开,本来计划作南非国防军新制式武器,但因国内经济尚不景气,更新换代的计划使推迟了,所以目前主要用于攒取外汇。

CR21是R5的无托变型枪,继承了R5的内部结构。所以工作原理仍以伽利尔突击步枪为样板,采用卡拉什尼柯夫的导气式自动原理和枪机回转闭锁机构。枪管上方装有气体活塞的机框,其前后移动便枪机回转,实现枪管与枪机的开、闭锁。枪机的机头左右部位设有大的闭锁突多,以该突笋闭锁枪管。

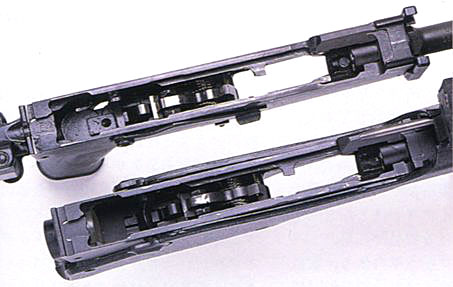

R5
()CR21()的枪机座

R5

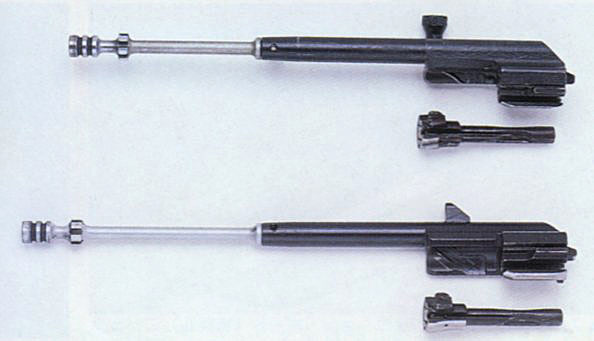

()CR21()的枪机、机框

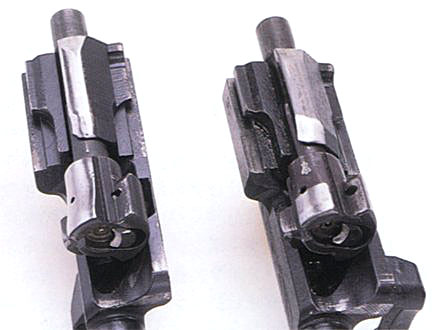

R5
()CR21()的枪机

CR21枪主体外形独特,采用高弹性黑色聚合物模压成型,左右两侧在模压成型后,经高频焊接成整体。分主部和后上签两个部分,后上盖兼作机匣盖,通过塑料钩和主部扣合;下方的主部,大体上原封不动地组装了R5的机匣与枪管组件,以及随枪的一些附件等。在射手握持的部分,内部嵌有防止烫手的塑料板。右侧抛壳孔的上方和后方有反射板,确保射击中弹壳向枪托下方抛出不飞散。由于塑料件内部热量不易扩散,所以枪前端护木的上、下部均设有通气孔。后端有大的防滑槽。

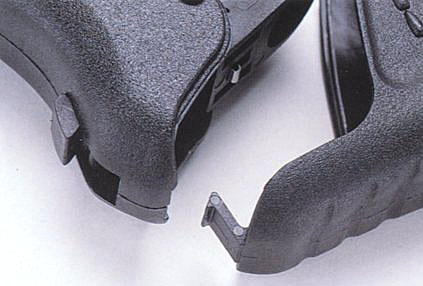

塑料挂钩

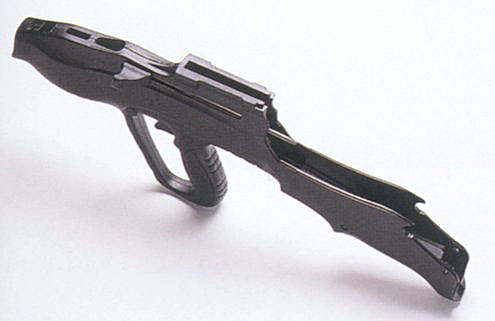

塑料制的主体

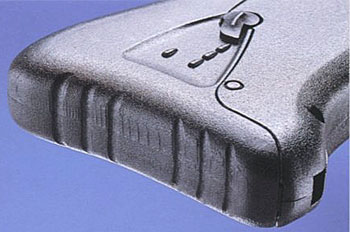

枪托底部具有很大的弹性

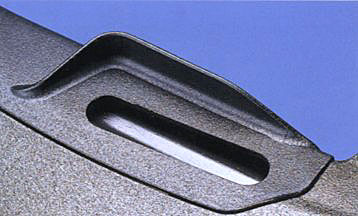

抛壳口

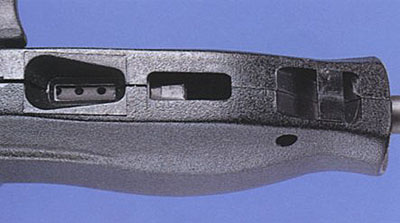

护木上方

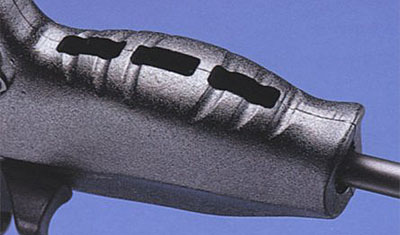

护木下方

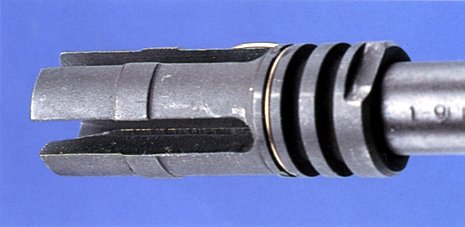

枪管采用冷锻加工工艺制成,内膛镀铬以增强耐磨性,缠距299mm。这种缠距的膛线最适宜发射SS109NATO弹。枪口消焰器有4条大沟槽,消焰效果良好,还利于安装并发射北约标准的枪榴弹。

双排式弹匣也是用工程塑料制成,通过各种苛刻的试验,寿命达2万发以上。也就是说用它制成的CR21的弹匣可以反复使用1000次。有5、10、15、20、30、35发共6种容量的弹匣供选择。

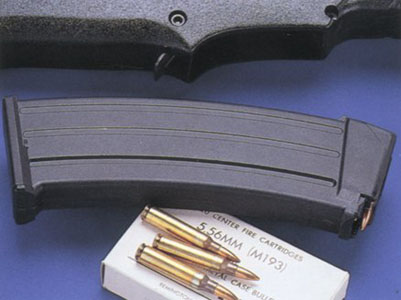

弹匣

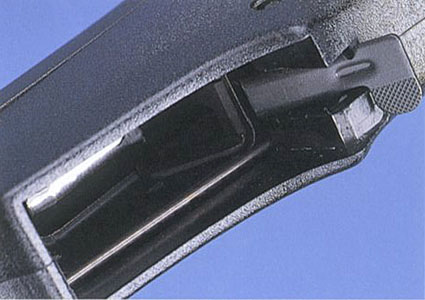

弹匣入口

拉机柄位于枪主体上方的左侧,不随枪机移动,在射击过程中停在前进位置。快慢机开关用聚合物制成,设在枪主体后方的左右两侧,左右手均可操作。有上下两个设定位置,上方为单发位置,下方为连发位置。

垂直握把、扳机和手动保险这三个部件位于枪主体的中央部位。垂直握把下端带有大型护圈。扳机为滑动式,扳机扣动的行程稍长但平稳。手动保险设在扳机上部前方,是贯穿枪主体的横闩式,从右侧压到左侧时出现红色标记,表示解除保险。

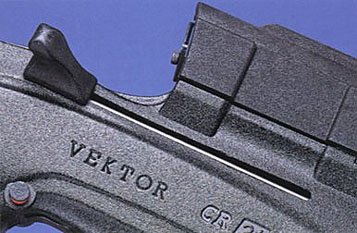

拉机柄位于枪体的右上方

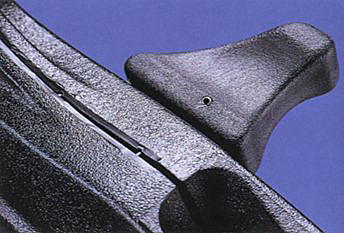

拉机柄特写




拉机柄连杆


拉机柄通过一个突笋推动枪机

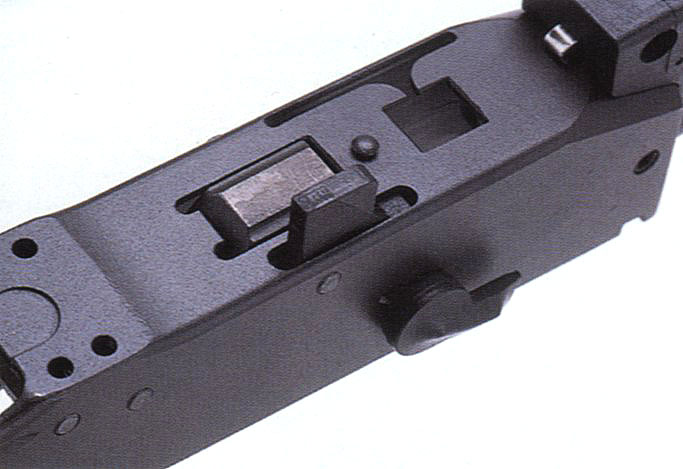

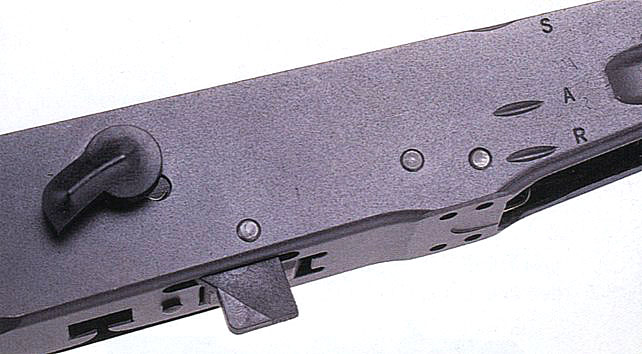

机匣是直接取自R5的,原来的标记仍在,的确是省钱的好方法


旋钮式快慢机位于枪后部

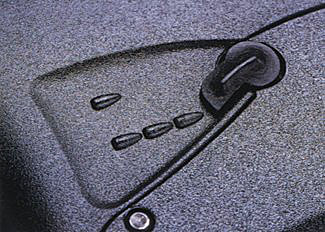

快慢机有单、连发两档选择




扳机及

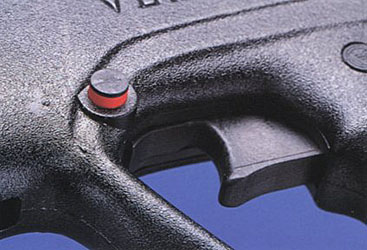

横闩式手动保险

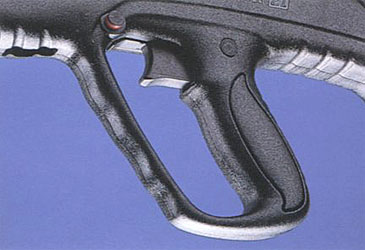

扳机护圈与AUG相似

CR21没有机械瞄具。一来是因为无托枪的机械瞄具瞄准基线较短,二来也是当今轻武器界的潮流所至,所以CR21只装有反射式光学瞄准镜,该瞄准镜没有放大倍率,内部的圆内有由倒V与左右水平线组合的瞄准光斑,光 斑为黄色,比简单的十字线与圆圈组成的瞄准线更容易瞄准。这个瞄准镜也非常合潮流地采用了双光源,在白天利用瞄准镜顶部的采光窗提供光源;光线不足的情况下利用瞄准镜内的氚光体纤维照明。瞄准镜通过嵌在其壳体上的销钉与铝制的瞄准镜座联结,镜座上有两个螺栓,可分别进行高低、方位调整。

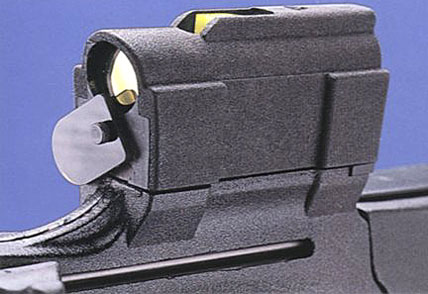

瞄准镜前面有控制光量的滤光镜

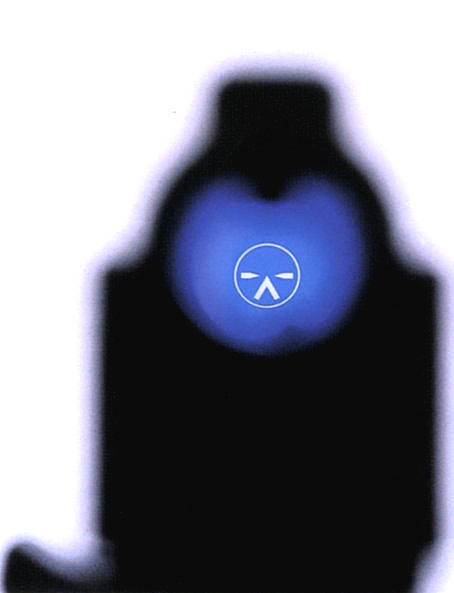

瞄准光斑

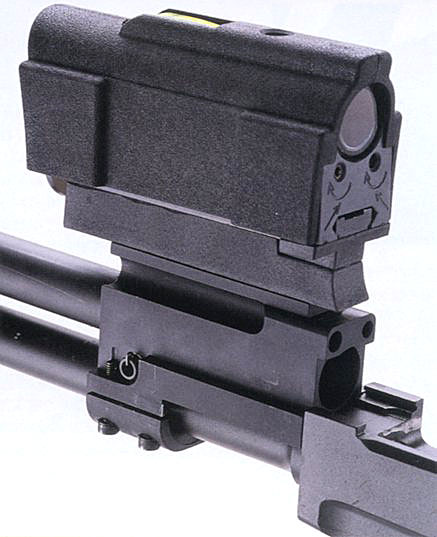

瞄准镜与枪的主件联结

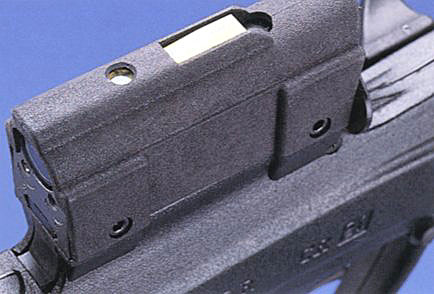

瞄准镜顶的采光窗

虽然CRZI的外形有点奇形怪状的感觉,但使用起来非常舒适,特别是后上盖顶部的左右侧挖成大的弯曲度,对瞄准很有利。另外,瞄准镜装有大口径目镜和向外突出的大的遮光罩,便于观察;特别是瞄准镜中的光点,既适宜快速瞄准也适合精确射击。由于扳机扣力平稳,容易掌握阻铁的释放时机,CR21具有良好的命中精度。聚合物制的枪主体具有良好的弹性,使CR21的射击后座比伽利尔突击步枪小得多,而且射击时的枪口上跳小,枪连发时容易控制。

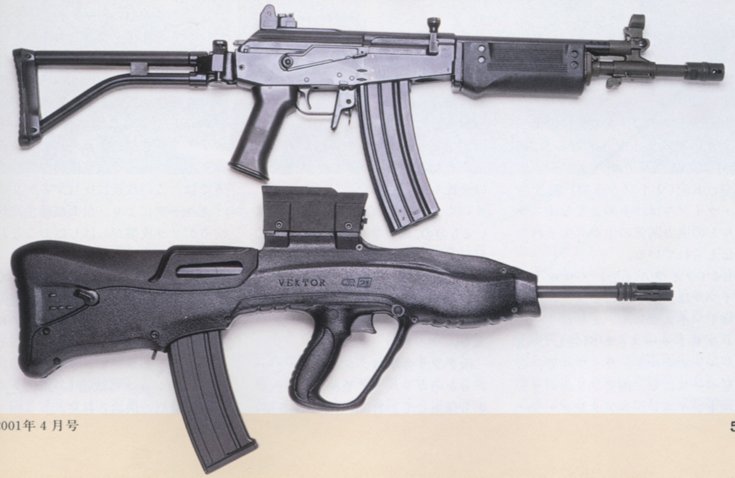

R5
CR21

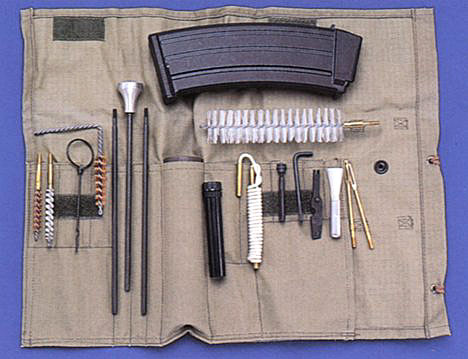

购买CR21用户可得的全套附品

全枪长 760 mm
枪管长 460 mm
空枪重 3.8 kg
弹匣容量 20, 35 rds
理论射速 650-700 rpm

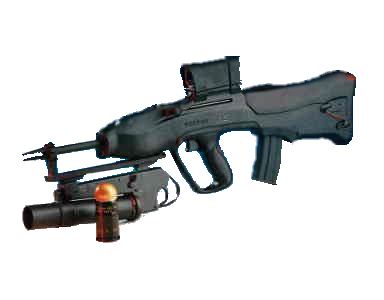

CR-21可挂装维克托公司的40mm榴弹发射器

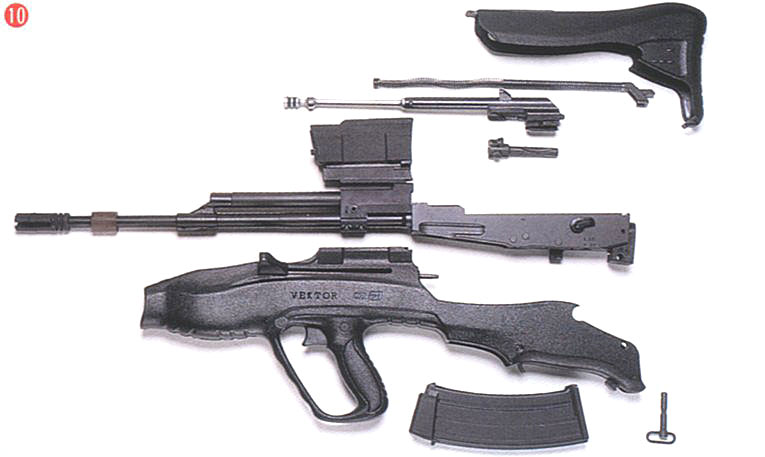

分解步骤

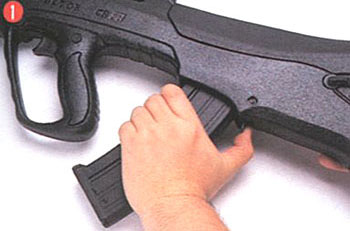

握住弹匣,按下弹匣卡笋, 取下弹匣

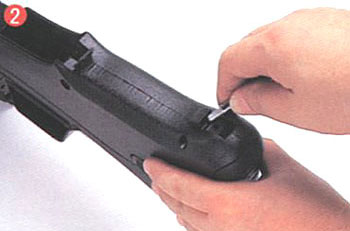

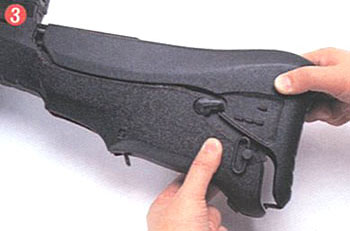

用力解除枪主体后端 的后上盖固定钩

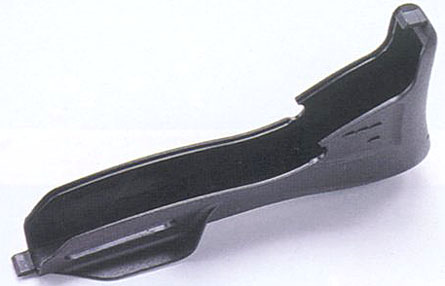

拿住后上盖的 后端,向上翻起,再取下

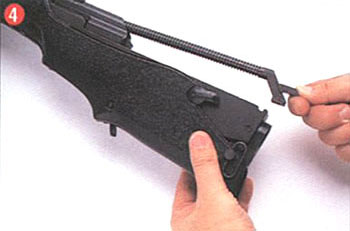

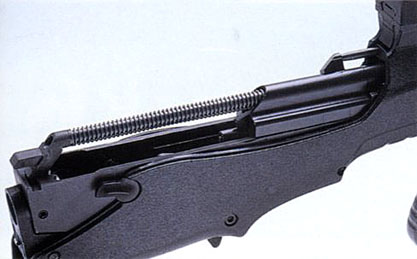

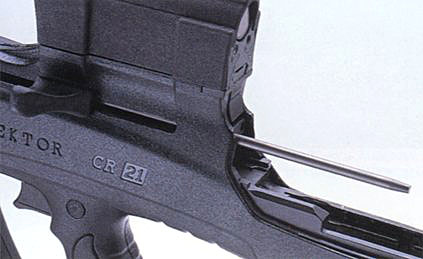

从机匣中卸下复进簧

取出机匣

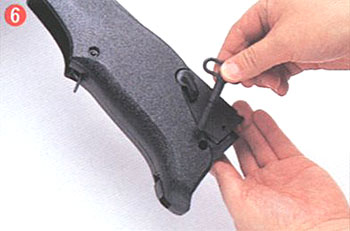

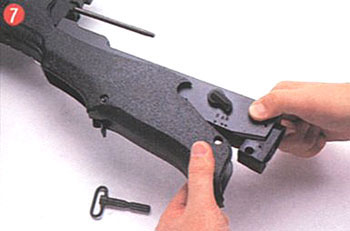

按下机匣后面的插棒,卸下背带环横闩

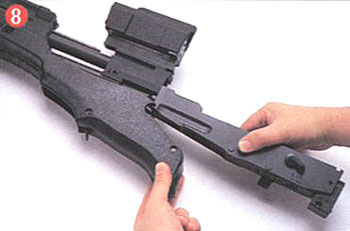

将枪主件拉到枪主体后方

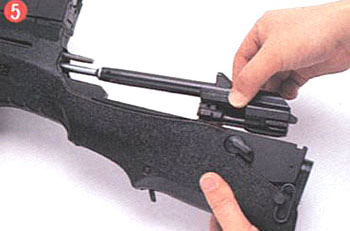

从枪主体后方卸下枪主件

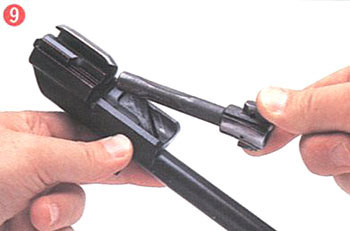

从机框前方卸下枪机

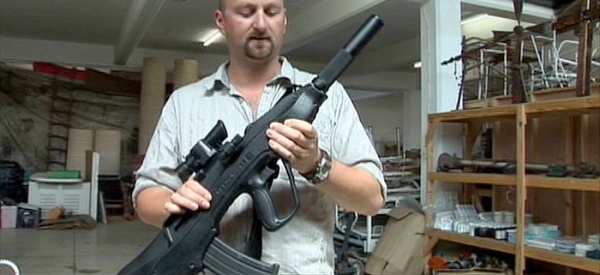

安装消声器的CR21


2011年委内瑞拉阅兵式上出现的CR21,后面两名士兵手上的是AK-103


委内瑞拉装备的CR21

资料来源:Modern Firearms & Ammunition site
