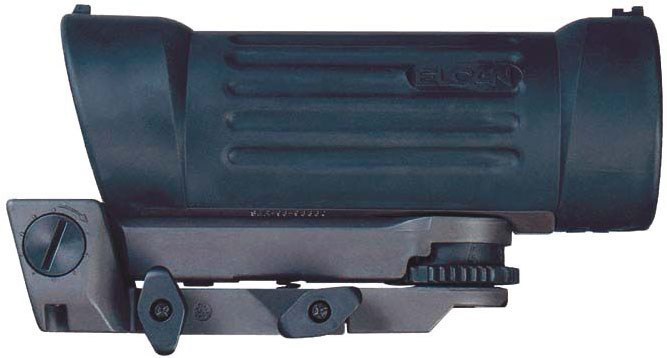

ELCAN公司的瞄准镜 |
|

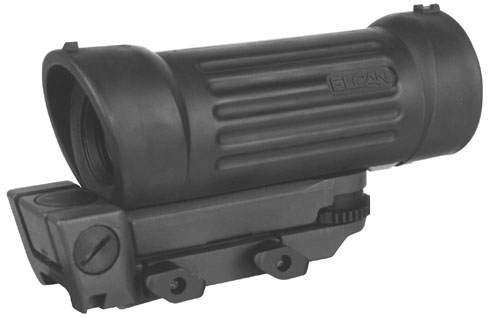

这种瞄准镜是加拿大一家名为ELCAN(Ernst Leitz Canada)的光电仪器公司的产品之一,这种型号的名字叫ELCAN Specter OS3.4x。放大倍率为3.4倍,镜体非常坚固,外表覆上一层橡胶膜,瞄准镜顶部有后备的简易机械瞄具,可以安装在MIL-STD-1913标准的导轨上。由于ELCAN望远式瞄准镜可以双眼瞄准,使用简单,训练容易,视场宽阔,因此在1989年被加拿大军方采用,命名为C79瞄准镜,普遍用于C7A1步枪和C9A1轻机枪上。
放大倍率 | 3.4× |
视场 | 8° |
物镜直径 | 28mm |
出瞳距离 | 70mm |
长 | 160mm |
宽 | 55mm |
高 | 72mm |
重 | 640g |

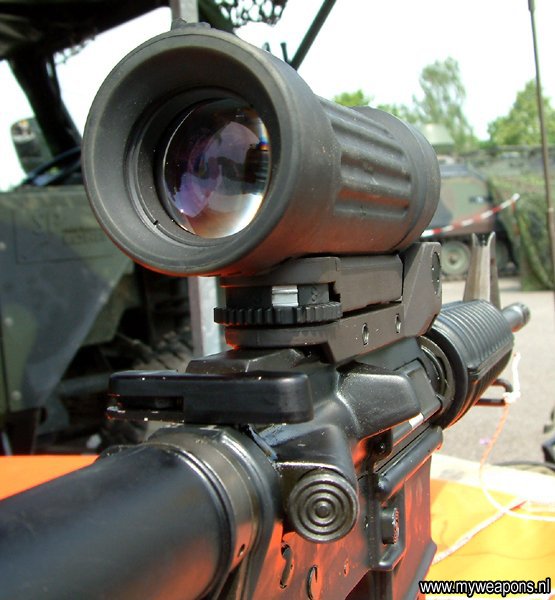

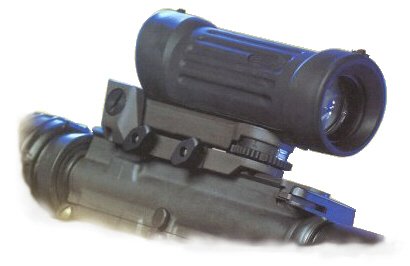

装在C7A1上的ELCAN
ELCAN的分划,在昏暗环境下使用时,顶部的三角形由氚光照明。右图为夜间通过微光夜视镜使用时的图像
装在FAL步枪上的ELCAN
除ELCAN瞄准镜外,ELCAN公司也生产有其他4个型号的瞄准镜,包括6倍的HI-MAG,专门为美国政府生产的ELCAN,最新的产品是一种名为“幽灵红外”的热成像瞄准镜。

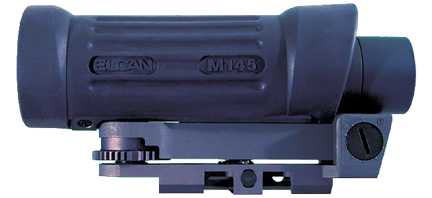

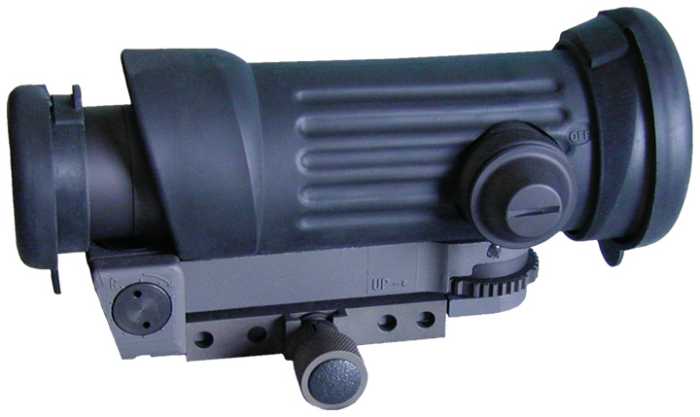

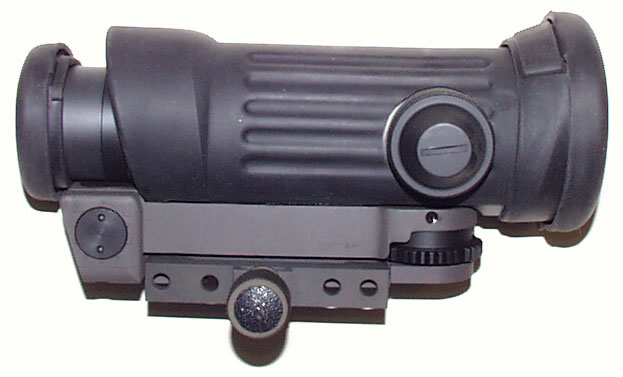

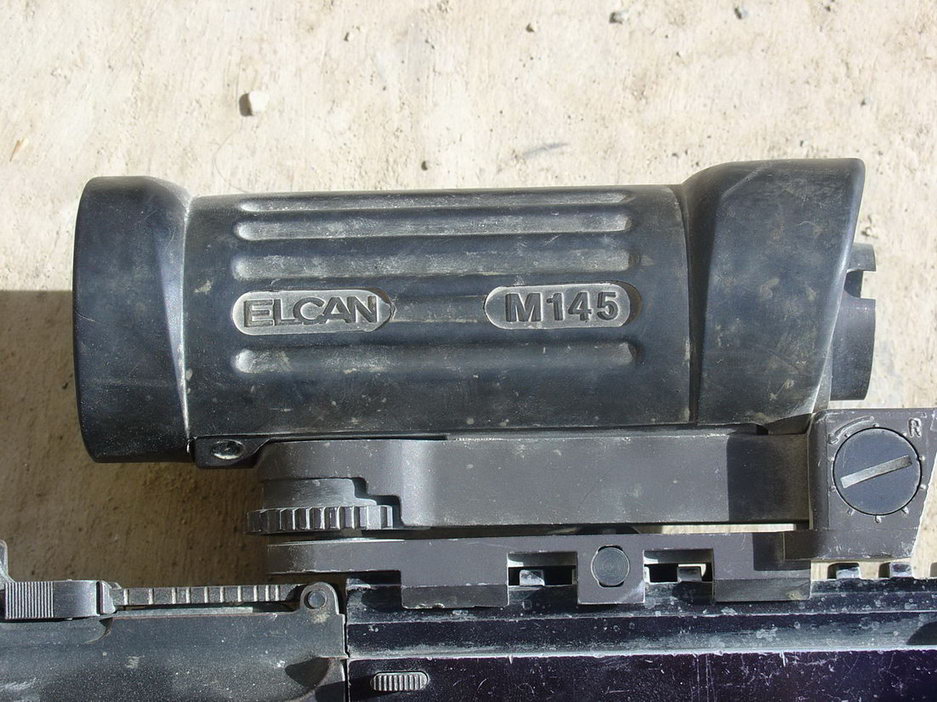

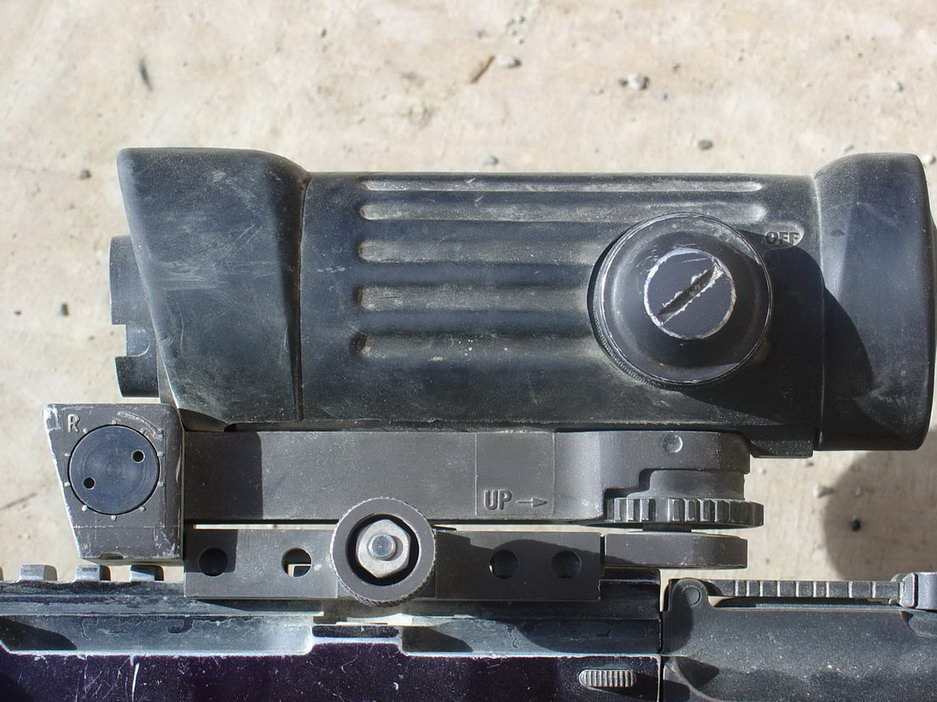

M145 MGO

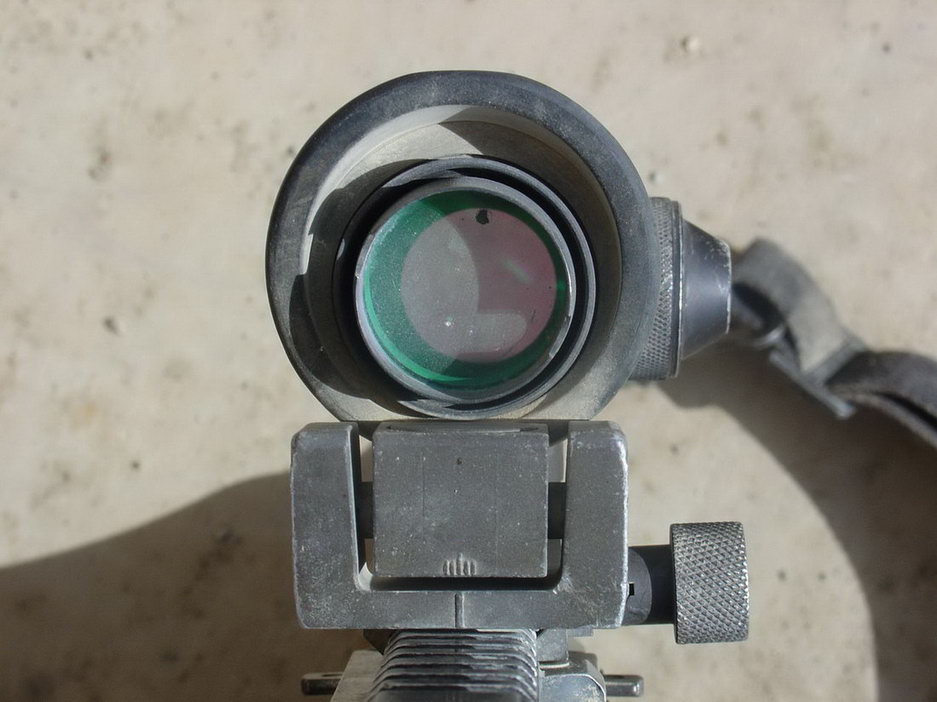

美军经过对ELCAN Specter OS3.4瞄准镜的试验,也发现这种瞄准镜很适合用在轻机枪或通用机枪上,能有效发扬机枪远射程火力的优势,因此也大量装备了ELCAN瞄准镜。不过美军所装备的型号作了一些改进,包括在物镜前加上防反光装置,取消了后备机械瞄具等,并重新命名为M145 MGO(MachineGun Optic,即“机枪光学瞄准镜”)。另外还专门为卡宾枪及机枪配用了两种不同的分划。加拿大军队也在C7步枪、C8卡宾枪和C9轻机枪上大量使用ELCAN瞄准镜,但从阿富汗的反馈来看,有些加拿大士兵对ELCAN的镜架很不满,认为不耐操,容易坏。
放大倍率 | 3.4× |
视场 | 8° |
物镜直径 | 28mm |
出瞳距离 | 70mm |
长 | 182mm |
宽 | 78.2mm |
高 | 92mm |
重 | 660g |

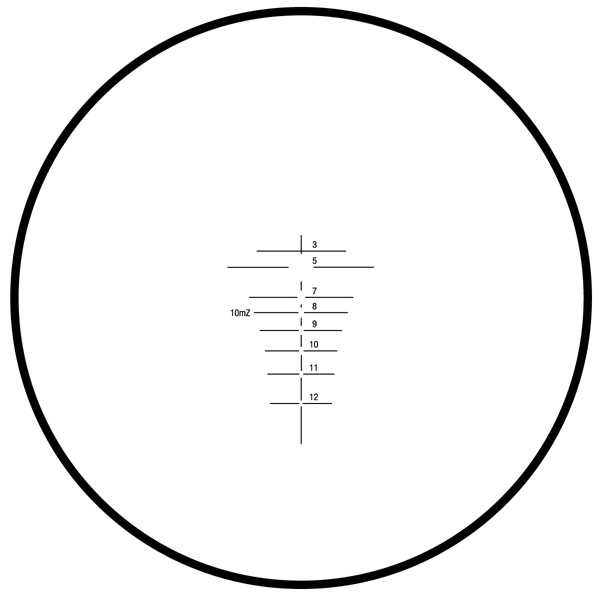

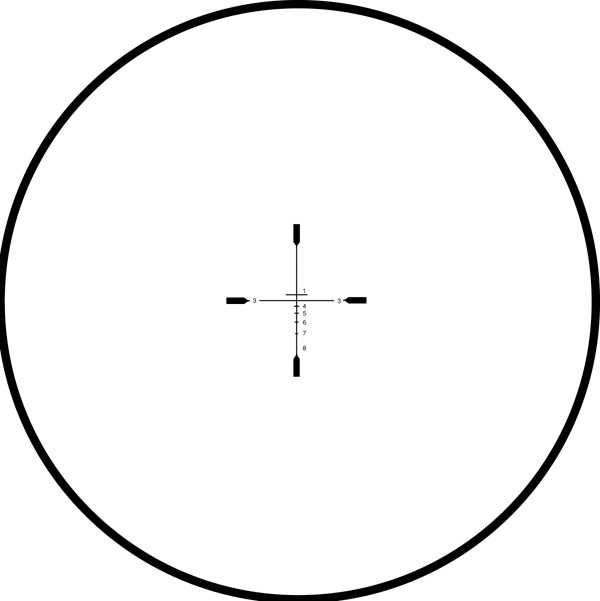

M4卡宾枪所配用的分划
M240/M249机枪所配用的分划

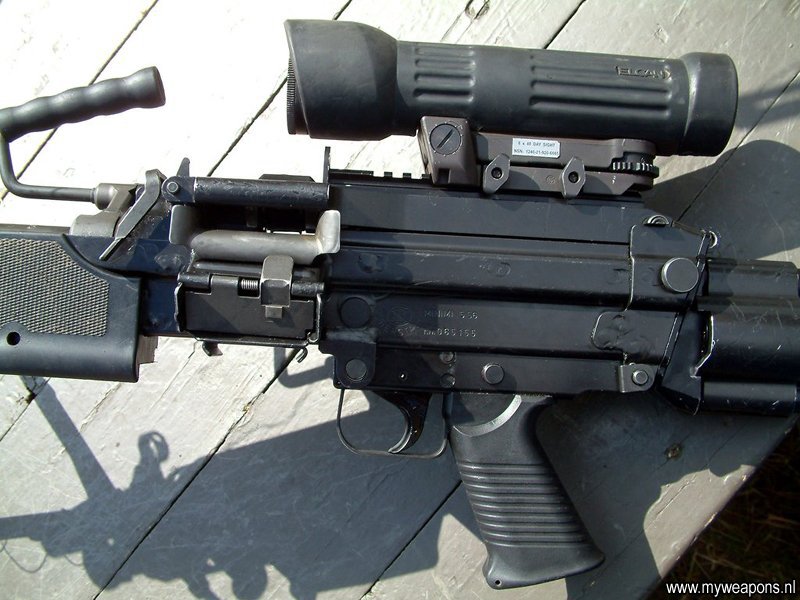

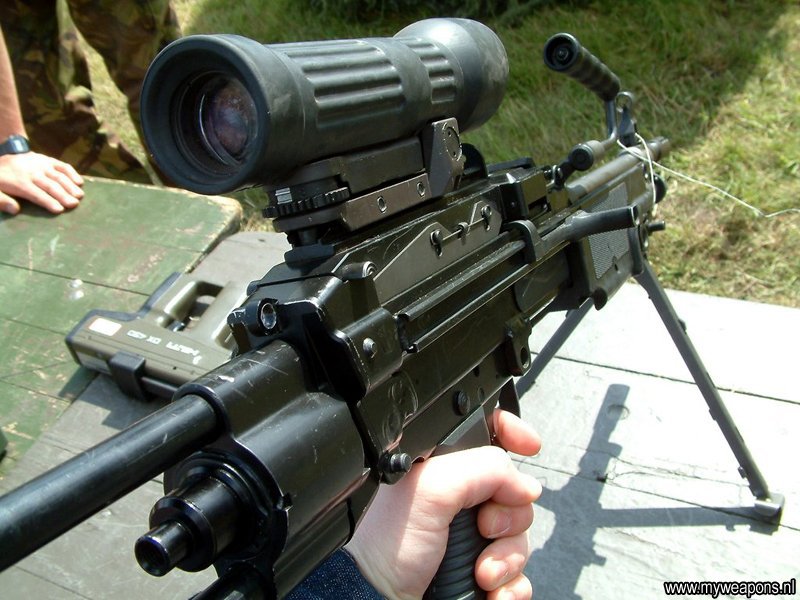

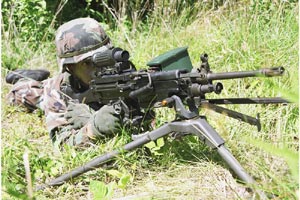

在M249上使用MGO的美军士兵

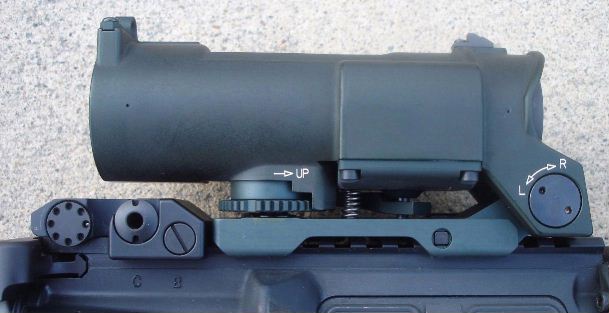

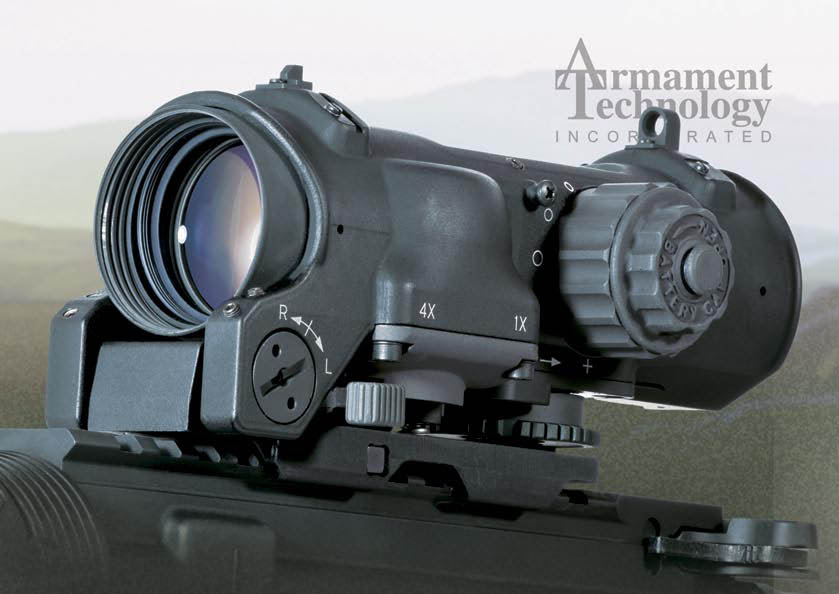

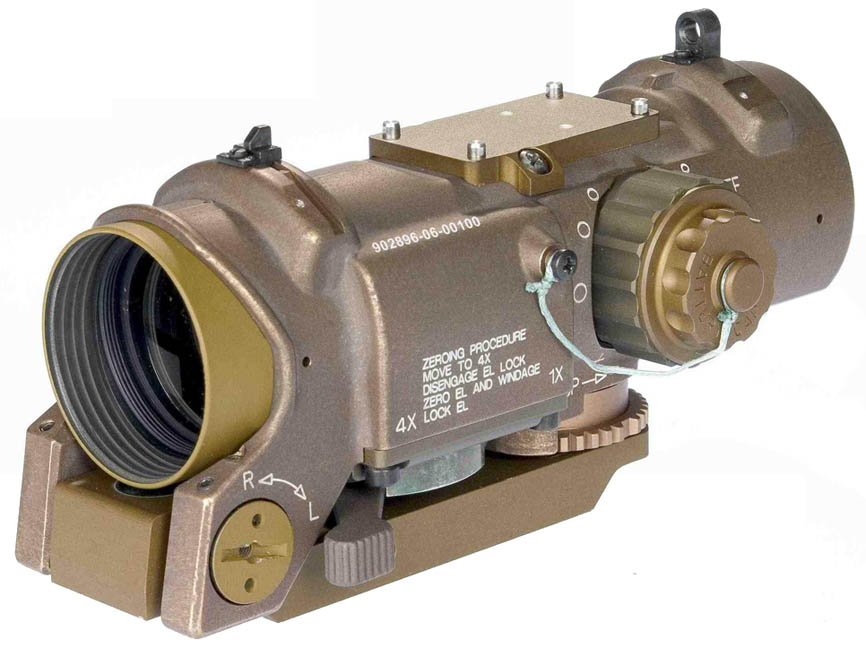

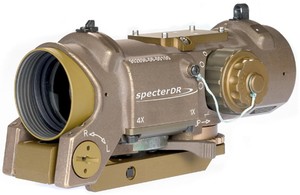

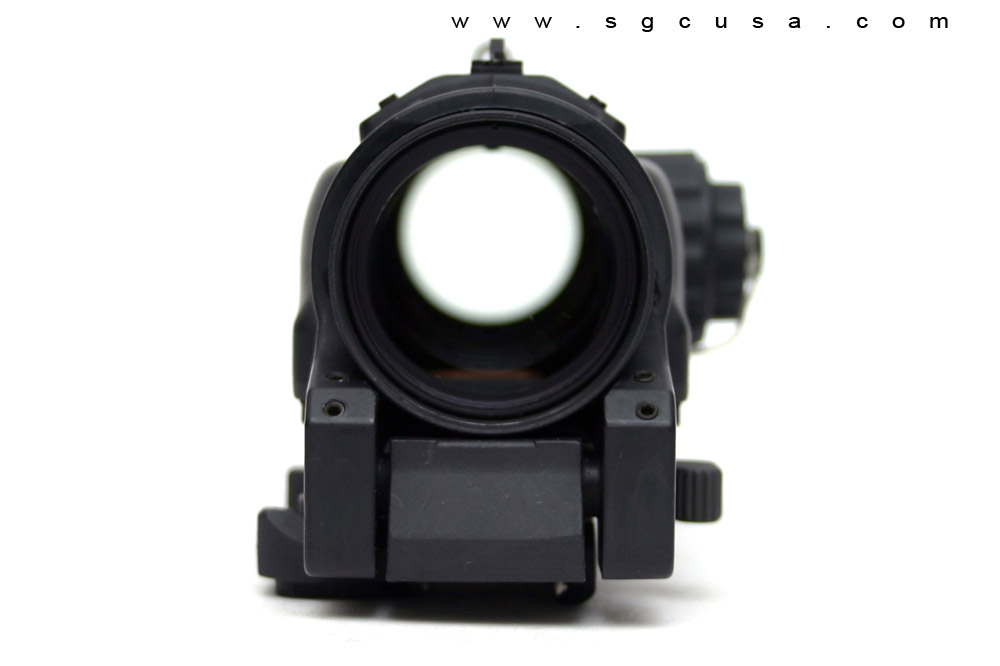

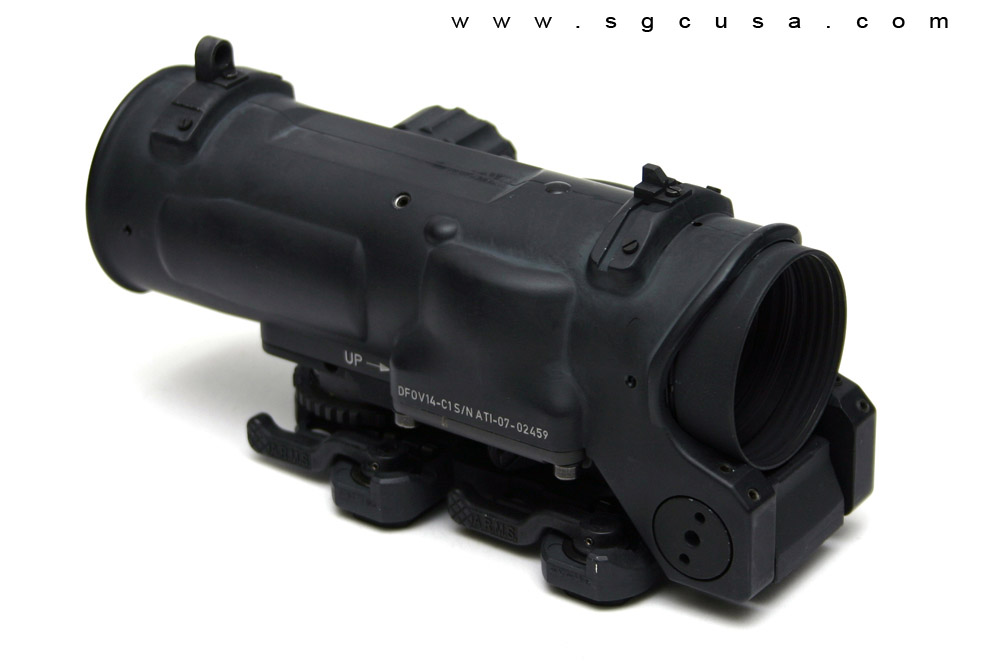

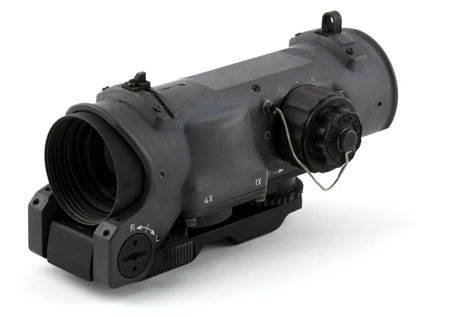

幽灵系列双用途瞄准镜

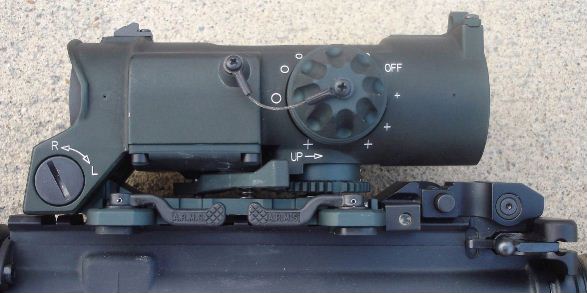

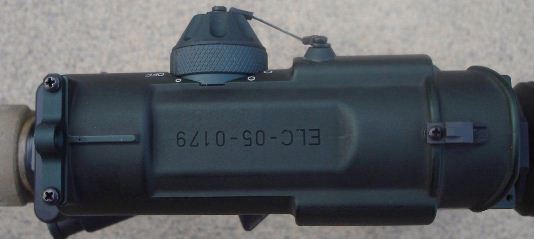

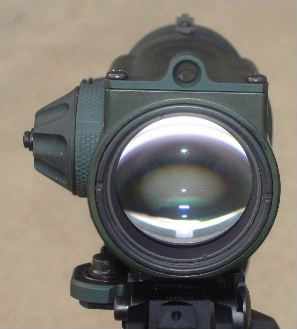

ELCAN SpecterDR有1-4x和1.5-6x两种,目前1-4x正在被美军特种部队所采用。DR是双重角色(DUAL ROLE)的缩写,这种瞄准镜既可以以低倍率用于近距离战斗,也可以用放大倍率进行远距离的精确射击。幽灵DR的固定镜组是放大功能,但中间有一个旋转透镜,通过旋转其90度达到变倍的目的。幽灵DR的底座内有电池盒,用于提供分划照明。目前美军特种部队中对于幽灵DR的评价是两极分化,要么极其喜爱,要么极其恨(很多人都说ARMS的快拆不耐操)。
1-4× | 1.5-6× | |||
放大倍率 | 1x | 4x | 1.5x | 6x |
视场 | 26° | 6.5° | 16° | 4° |
出瞳距离 | 70mm | 70mm | ||
长 | 153mm | 183mm | ||
宽 | 71mm | 75mm | ||
高 | 72mm | 73mm | ||
重 | 598g | 705g |

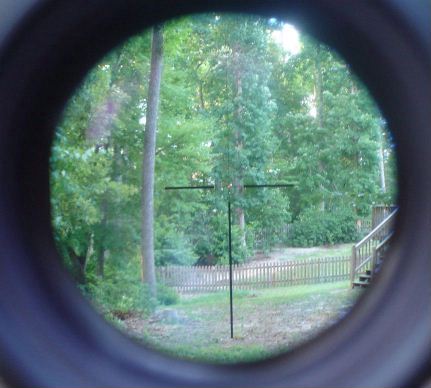

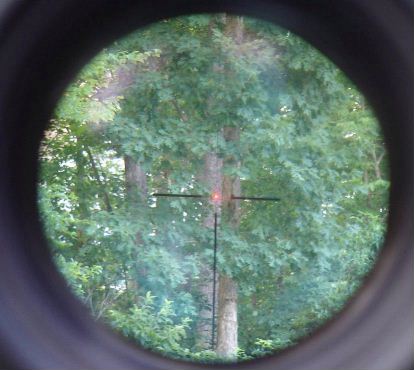

4x(左)和1x(右)的瞄准图像
1x和4x时的瞄准图像

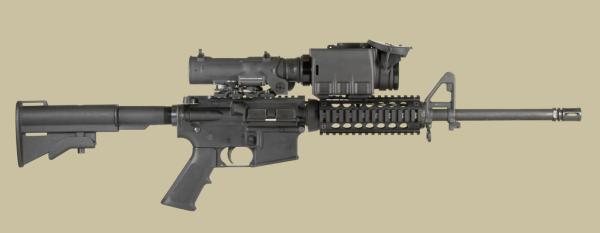

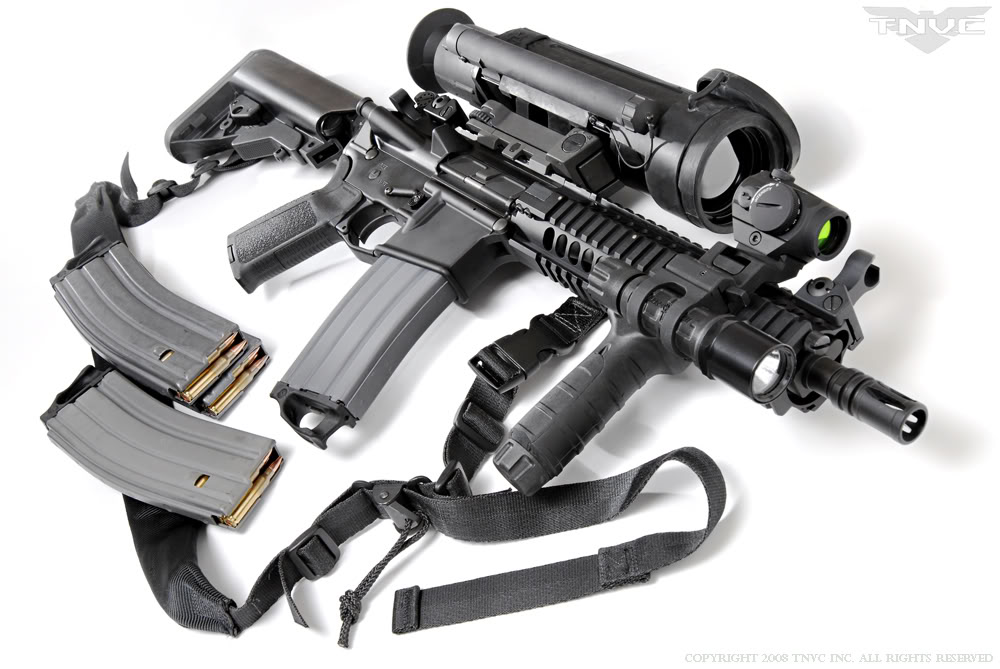

在幽灵DR前面串列安装ELCAN CT-40热成像
虽然幽灵DR能提供1倍红点镜的功能,但还是有人喜欢往它的顶上安装一个Docter或其他类似的小型红点镜

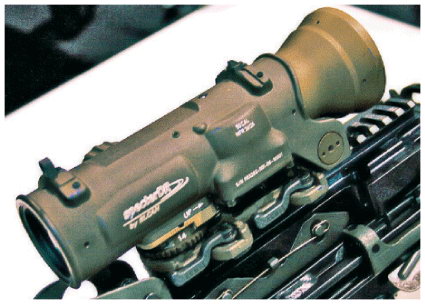

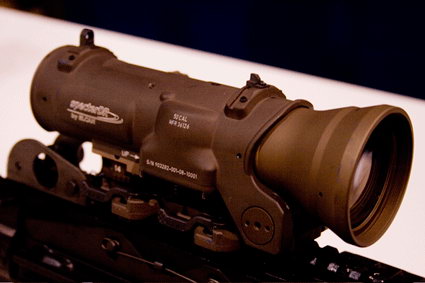

1.5-6x型号

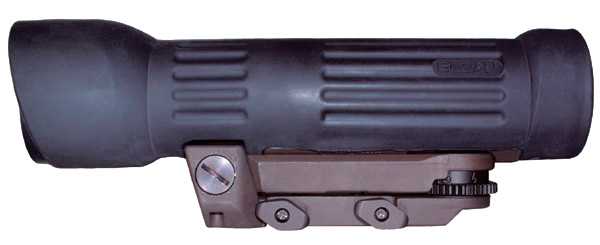

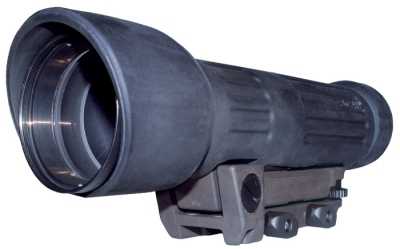

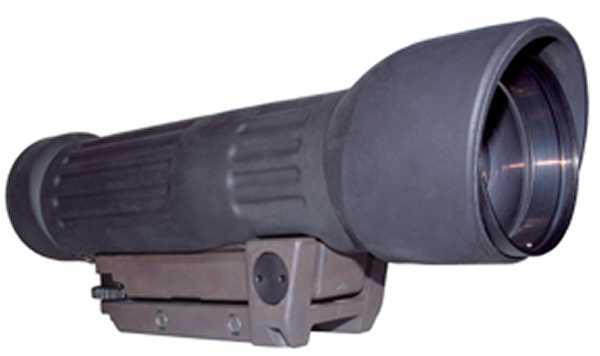

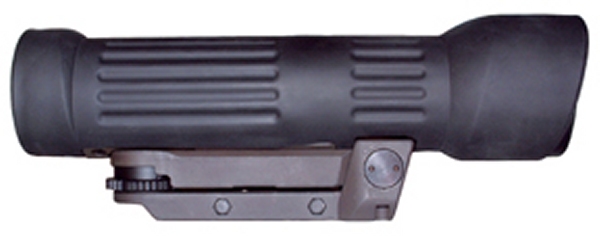

HI-MAG
HI-MAG型是放大倍数为6倍的型号,瞄准镜的尺寸较长,其分划形式与标准型的ELCAN是相同的。
放大倍率 | 6× |
视场 | 4° |
物镜直径 | 48mm |
出瞳距离 | 70mm |
长 | 210mm |
宽 | 55mm |
高 | 72mm |
重 | 950g |

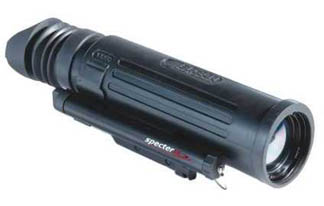

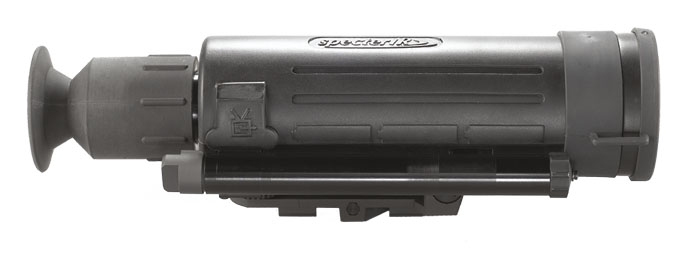

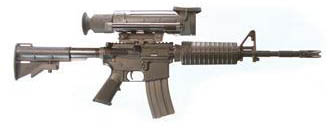

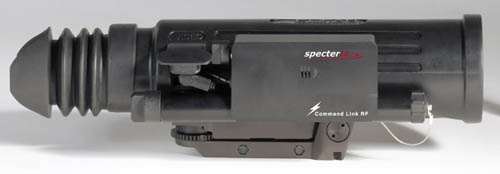

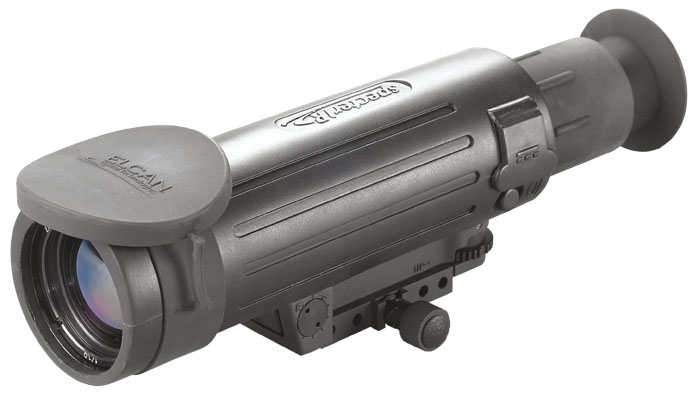

SpecterIR
这种名为“幽灵红外”的热成像瞄准镜是ELCAN公司的新产品,实际上就是个外壳为筒形的轻型热成像夜视装置,但通过ELCAN公司的瞄准镜座可以安装在武器上使用。这种电子产品并不仅仅具有军事用途,还可以当成普通的手持式热成像装置使用,装置上还有标准的视频输出接口,只要用普通的连线就可以直接把图像传送到监视器上。
放大倍率 | 1.8× |
视场 | 6.4×8.6° |
长 | 336.5mm |
宽 | 76.2mm |
高 | 96.5mm |
重 | 1360 g |

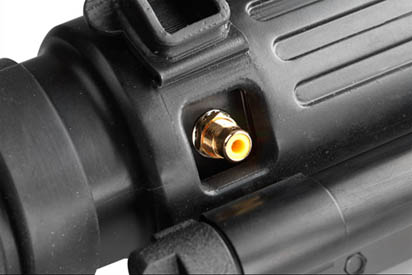

SpecterIR上自带的视频输出口及配套生产的便携式视频记录仪
资料来源:ELCAN公司 |
