1.目标光线　2.析光镜　3.分划板　4.照明系统　5.眼点位置

反射式瞄准镜（Reflex）虽然也被称为“瞄准镜”，但和望远式瞄准镜的原理不一样，其光学系统比较简单，通常没有放大系统，因此也没有倒像系统。其原理如上图所示：析光镜的凹面上镀有一层或多层析光膜，由照明系统发出的光线通过分划板然后在析光镜上形成圆点（或圆环等瞄准标记）并反射以平行光进入人眼，同时人眼透过析光镜看到目标，当瞄准标记与目标重叠时，即完成瞄准。这种瞄准镜还有另一个名称——红点（Red dot）瞄准镜，因为这种瞄准镜的瞄准标记通常是一个红色或鲜橙色的光点，当然并非所有的反射式瞄准镜都是用光点的，有些会是十字线、光环甚至其他造型。

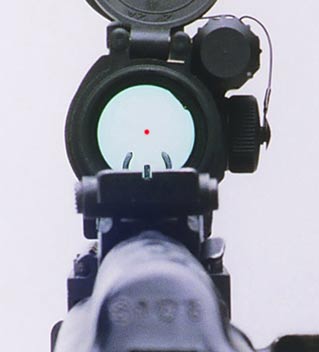

一个精确度高的光点瞄准镜，其析光镜的曲面是十分讲究的，因为它必须保证即使射手的眼睛不是正对着瞄准镜的轴线，都能保证瞄准标记在弹着点上。以下面两张图来进一步说明：

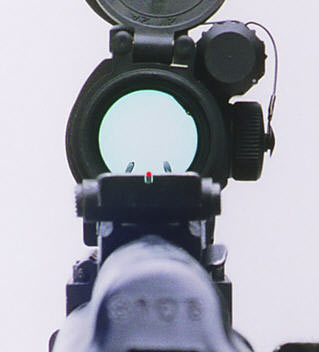

从左右两张图中的准星与照门相对位置更好地说明了反射式瞄准镜的特点，在瞄准镜归零后，即使从不同的角度都可以进行瞄准，因此特别适合近战中的快速瞄准。

由于以上优点，反射式原理对于瞄准时容许眼睛不需要对准瞄准镜轴线，因此比采用导光棒原理瞄准反应更快。这使得反射式原理的光点瞄准镜大受欢迎。进入1990年代后，各国军队都开始重视这瞄准镜的战术价值并大量配备部队。

光点瞄准镜上的瞄准标记由瞄准镜上的照明系统产生。有多种方式形成光源，电源、自然光或放射性同位素如氚、钷等等。电源产生的光点容易调节，根据不同的使用环境，调节不同的亮度；自然光是一各节省能源的方法，但在光线条件不好时会降低作用；放射性同位素可以长年工作而不需要更换电池，在夜间使用其效果更好，但要慎重选择放射性材料，目前流行采用的氚气，据说其幅射量很低，长期使用这种瞄准具的人比接受一年接受一、两次X光检查的人还要安全。

反射式光点瞄准镜通常有两种结构，一种为筒形，另一种为窗式。窗式结构比较简单，但析光镜完全暴露；筒形结构看起来和望远镜式瞄准镜很相似，析光镜被包在筒形镜体内，前后有物镜和目镜作保护。现在有一些光点瞄准镜和望远镜式瞄准镜相结合的产品，即具有放大功能的光点瞄准镜，例如Trijicon公司的ACOG和Aimpoint公司的5000 2X等。
