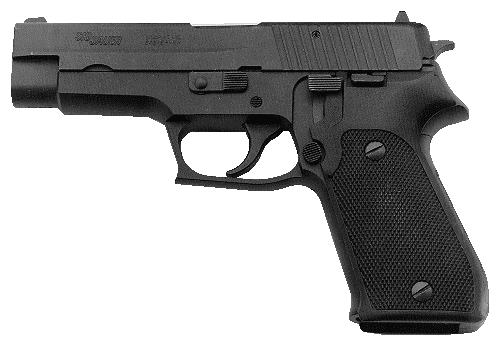

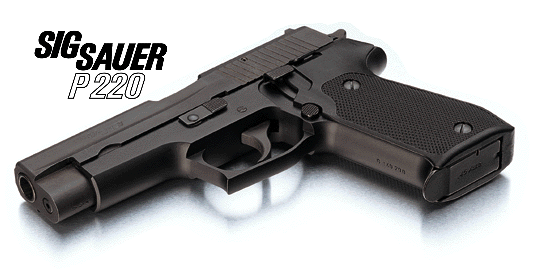

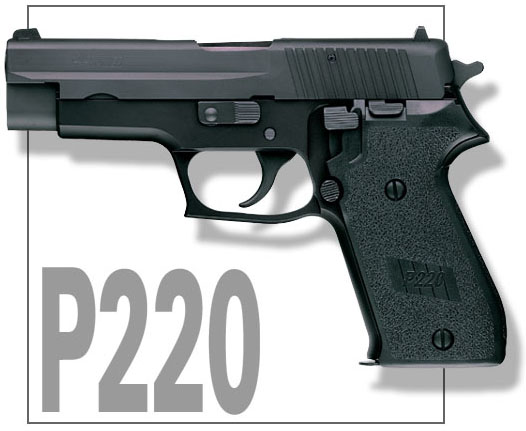

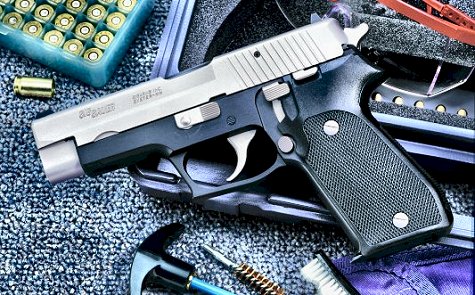

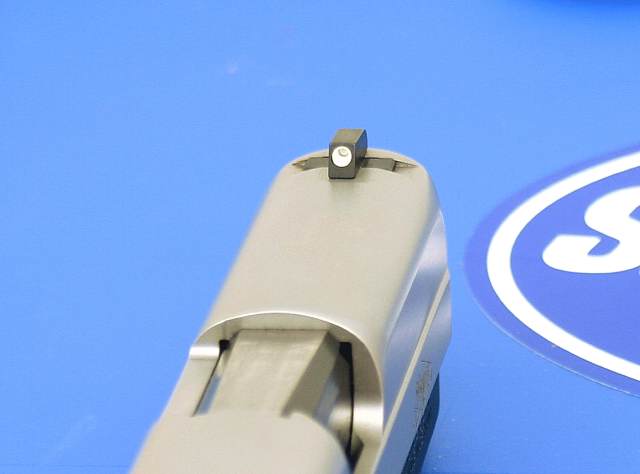

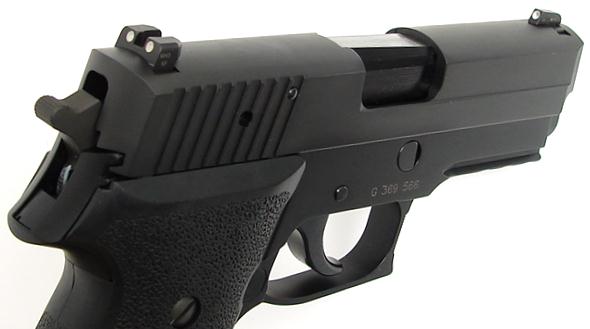

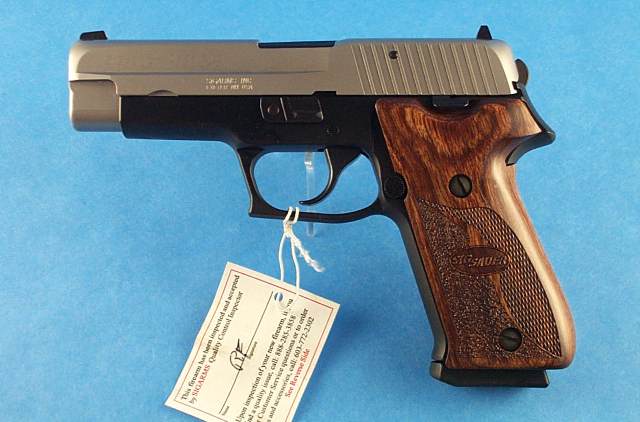

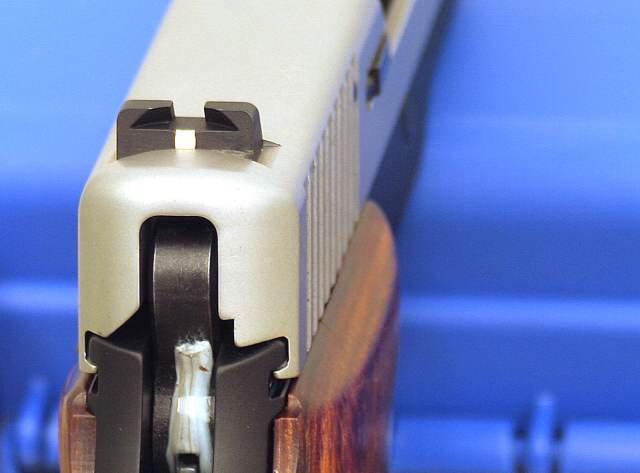

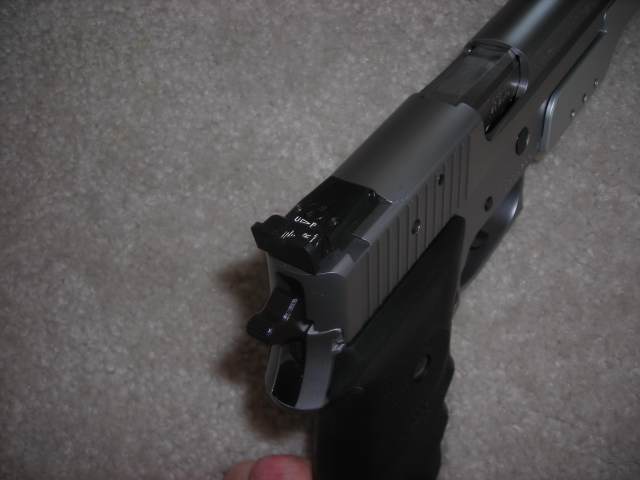

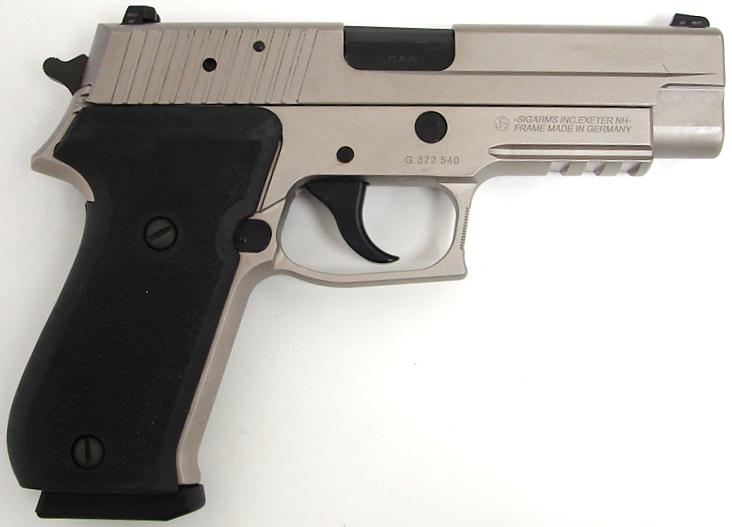

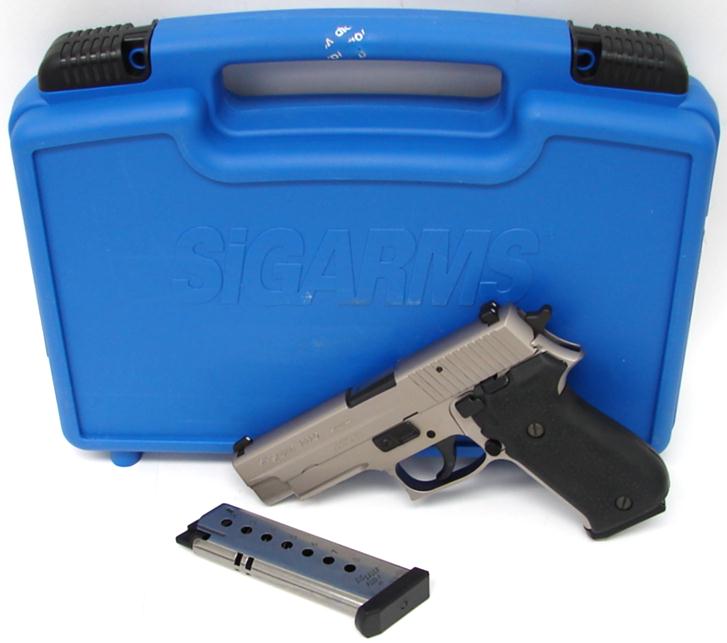

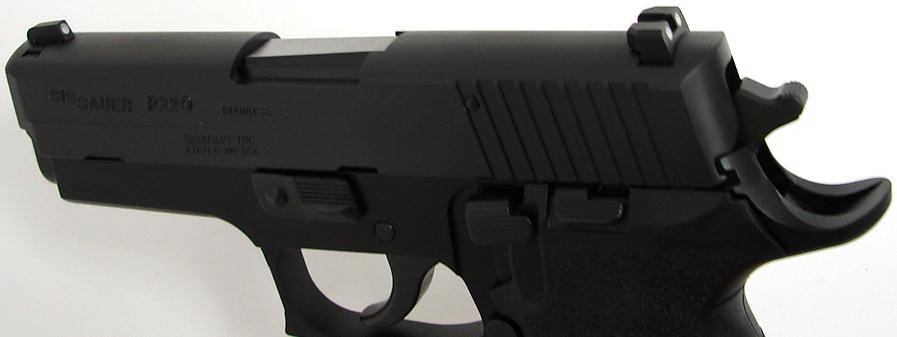

SIG Sauer P220 |
P220 ◇ P224 ◇ P225 ◇ P226 ◇ P227 ◇ P228 ◇ P229 ◇ P239 ◇ P245 |
口径: 9x19mm / .45ACP / .32ACP |

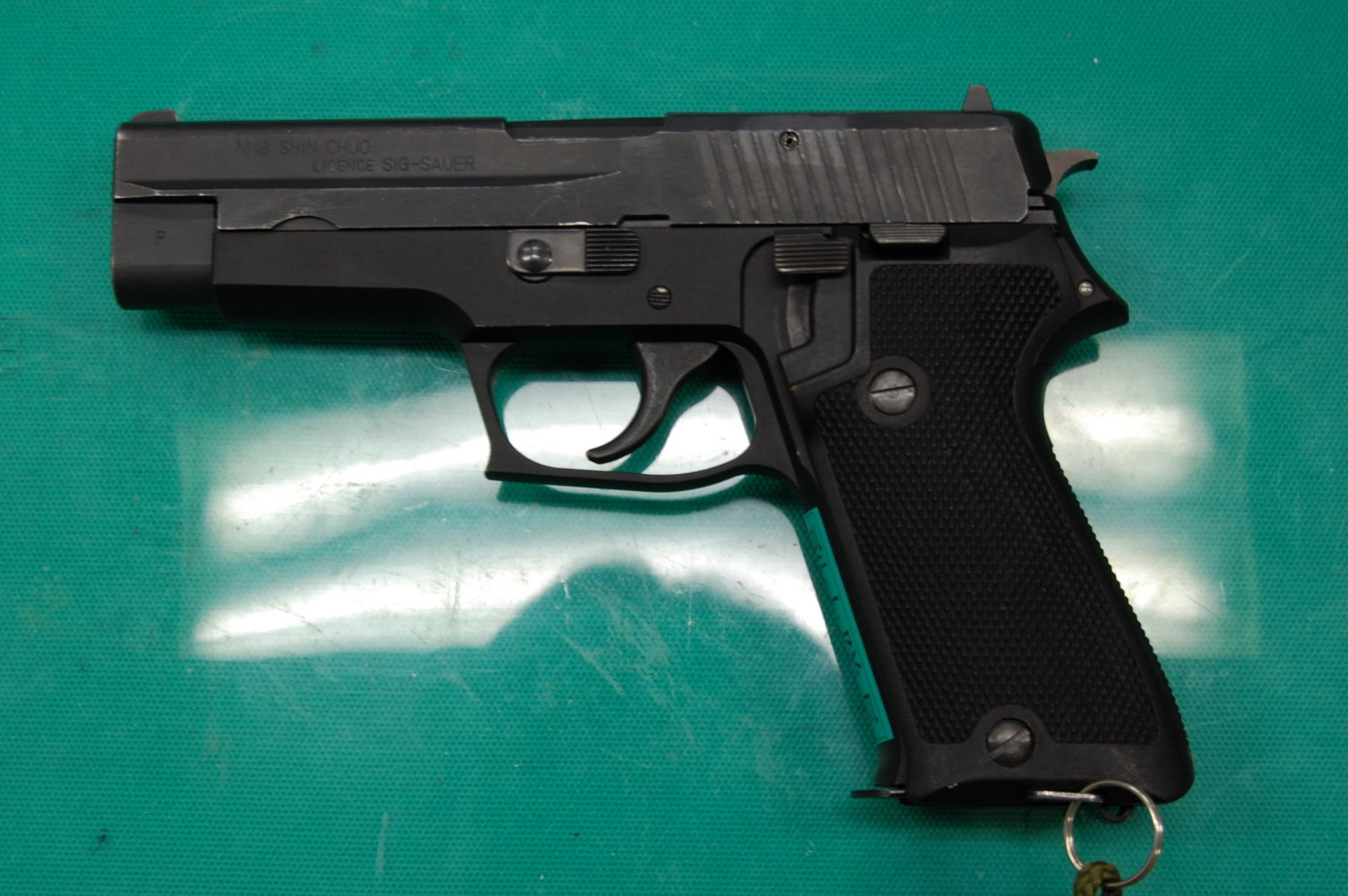

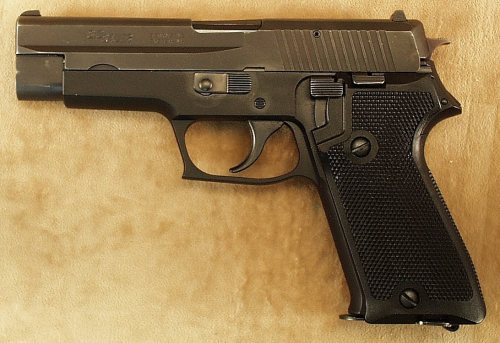

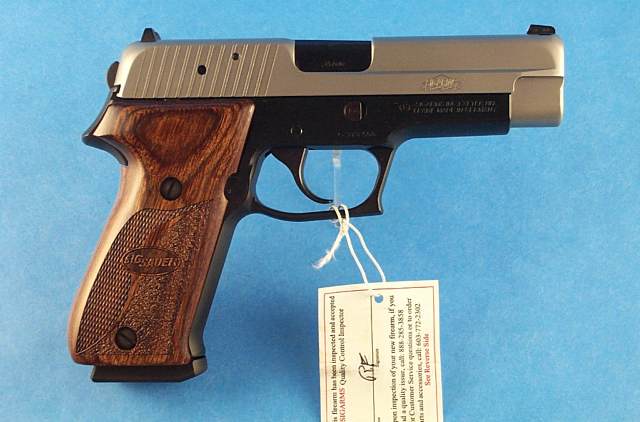

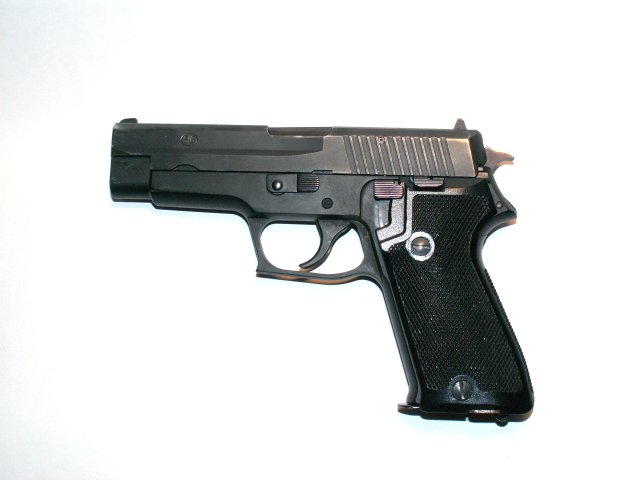

SIG-SAUER P220手枪是在1970年代应瑞士军方的要求而研制的,不过其实是在1960年代未就开始计划。当时瑞士军队装备的SIG P210手枪既贵且产量又低,军方需要一种比较便宜的代替产品,但必须是性能优秀的手枪。但由于SIG公司的轻武器分部SIG Arms规模较小,为了能在手枪的设计和生产上有更大的发展空间,SIG公司便与德国的J. P. SAUER & Sohn公司合作研制这种新手枪,因为增加了这个德国的生产车间,以后SIG公司便有能力完成任何北约国家的大宗手枪订单。由于是两家公司合作设计和生产的,因此这种手枪全称为SIG-SAUER P220。9×19mm口径的P220在1975年正式装备瑞士军队,军方编号为M75,随后日本、丹麦和法国也有采用。
P220的底把为铝合金件,表面作哑黑色阳极化抛光处理,铝底把在当时来说是较为少见的设计,可减轻手枪的重量。套筒是由一块2mm厚的钢板冲压成一个上盖的形状,再通过电焊把整个枪口部接上,经回火后钻孔,再用机器做深加工。击锤、板机和弹匣扣均为铸件,而分解旋柄、待击解脱柄和空仓挂机柄均为冲压钢件,枪管是用优质钢材冷锻生产。握把侧片是塑料,复进簧则是缠绕钢丝制成。枪机体用一根钢销固定在套筒尾部。所有的钢零件表面均作哑黑色氧化或磷酸盐处理,由于防锈处理较简单,因此平时要勤快维护枪支以免生锈,这实际上几乎成了SIG-SAUER系列手枪的普遍缺点,在同行业中伯莱塔公司的金属表面处理工艺则优秀多了。

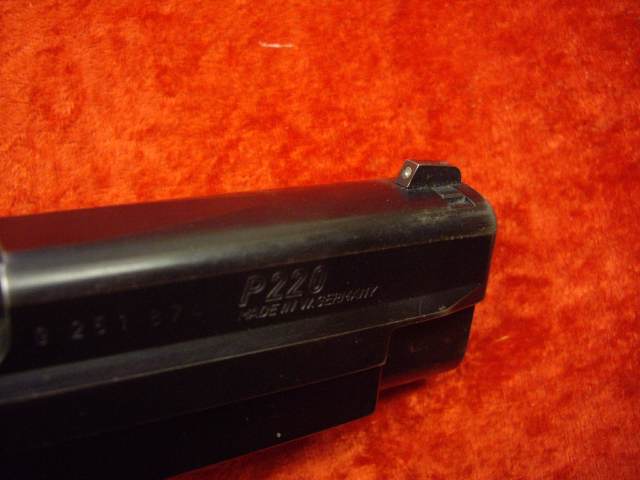

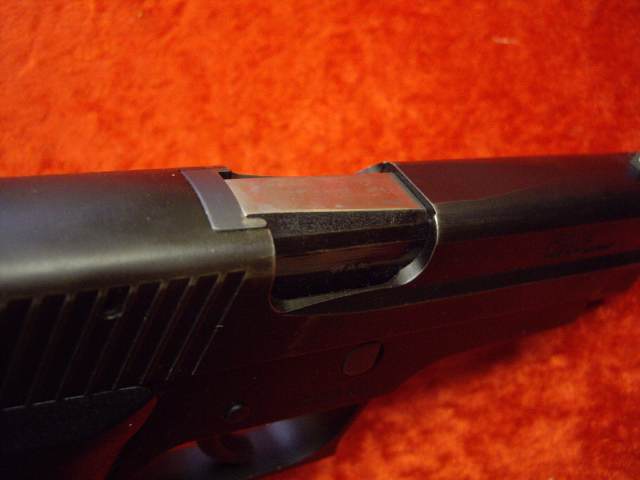

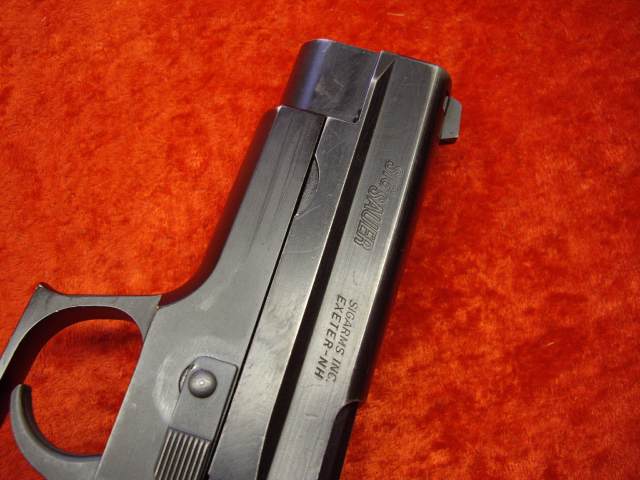

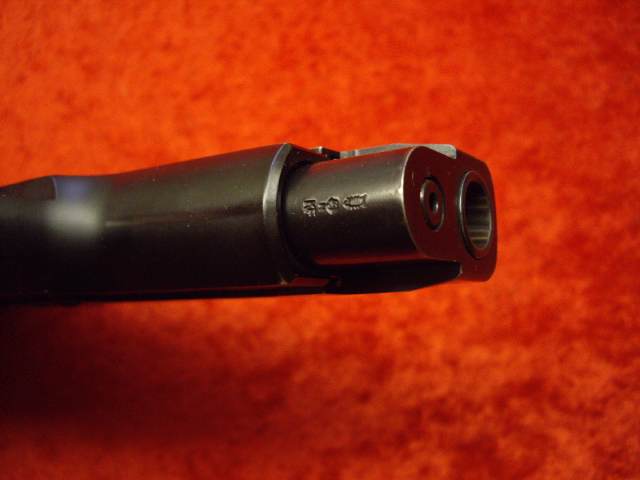

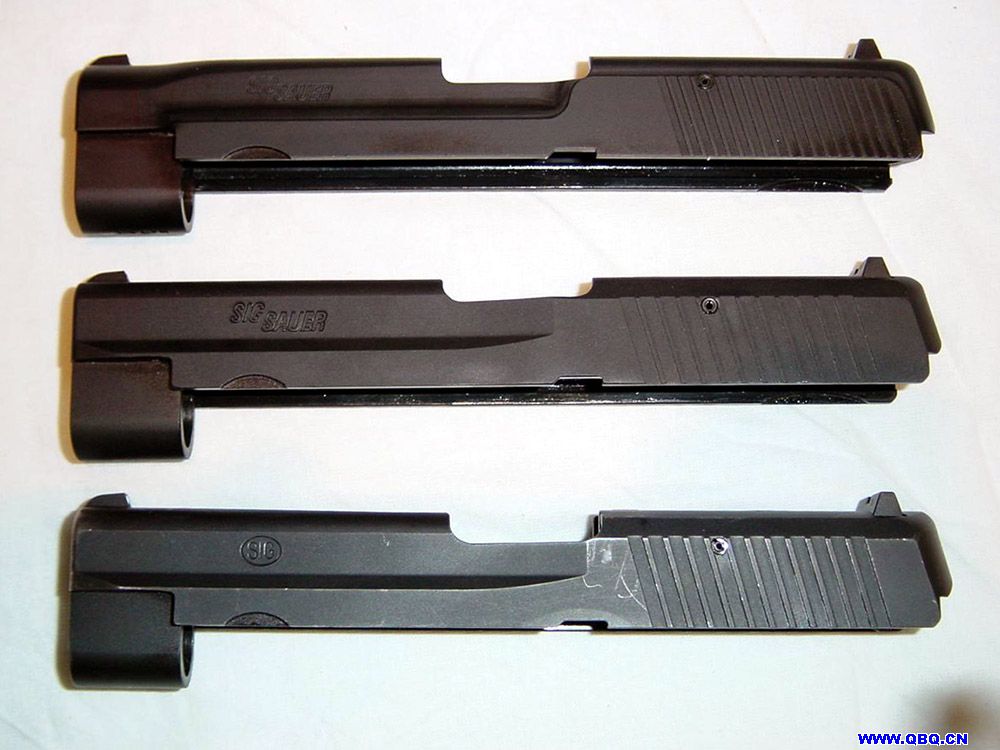

看前面这道折线,下面和里面就是焊上的前端。图中的三个套图中,上面的为早期P220,中间是中期型,最下面是瑞士军用M75的套筒。

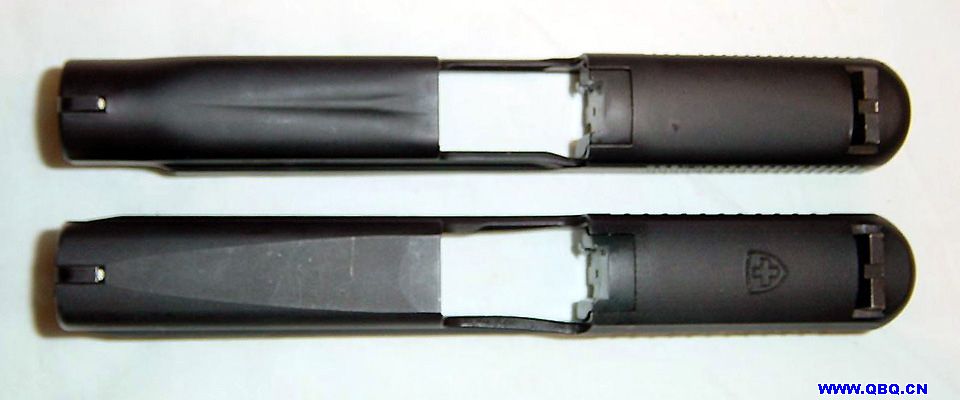

早期的套筒比较薄,有两条凸筋抗变形。实践证明还是太薄了(感谢BOAR提供的资料)。

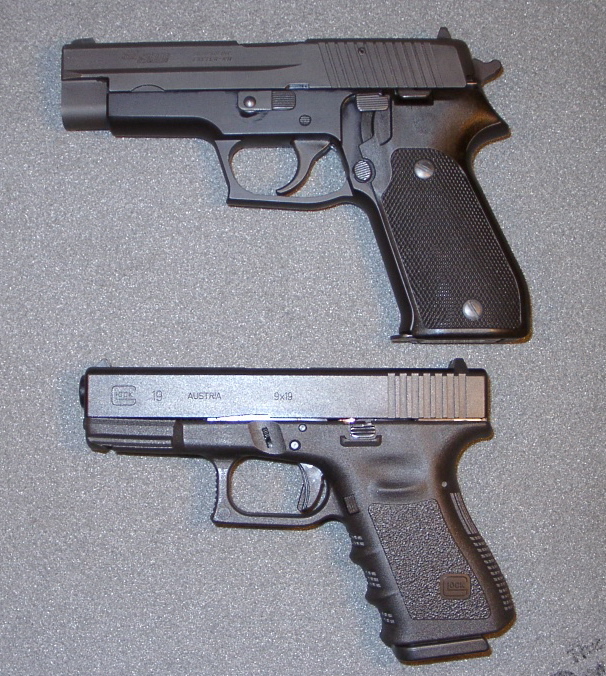

P220有许多创新的特点,其中之一就是简化了约翰·勃朗宁发明的延迟后坐闭锁方式。原有的勃朗宁1935式大威力手枪(HP1935)是由枪管上的3个闭锁突笋与套筒内的3个闭锁沟槽的扣合来闭锁的,SIG-SAUER手枪对此进行了简化,只用套筒的抛壳口直接与弹膛的外部的闭锁块配合来进行闭锁,而不需要专门在枪管上增加闭锁凸耳,在套筒内铣出闭锁沟槽来配合。当击发后,套筒和枪管一起后座,弹膛下方的凸耳沿着底把上的开/闭锁凸笋顶面后移,经过约3mm的自由行程后,凸耳内的开锁斜面与开/闭锁凸笋的斜面相互作用,迫使枪管尾部下降离开套筒而开锁。当枪管尾端被底把上的凸起所阻而停止后座时,套筒继续后座,完成抽壳、抛壳、压倒击锤等动作。然后套筒在复进簧的作用下再次复进,推弹入膛,进而带动枪管向前。在枪管凸耳内的闭锁斜面和底把中的开/闭锁凸笋共同作用下,枪管尾部上抬卡入套筒内壁的闭锁槽中,实现闭锁。闭锁后,套筒和枪管再向前走完3mm自由行程便复进到位。在P220后,这种简单的手枪闭锁方式就变得非常流行,因为这种设计更简单可靠,容量生产和维护,因此许多在P220之后生产的手枪如Glock系列、USP系列等都采用了这种闭锁方式。

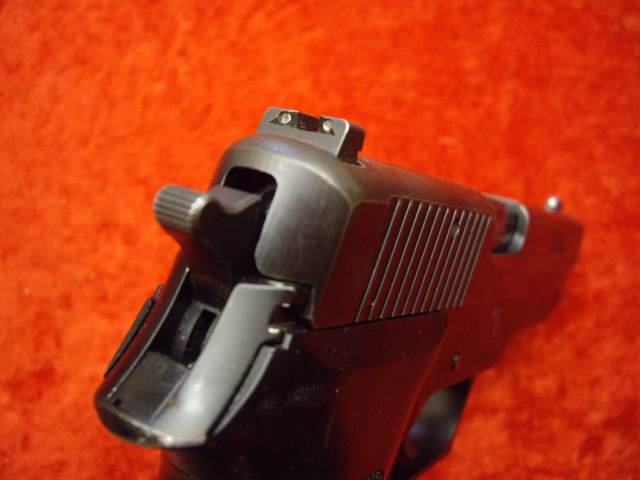

P220采用单/双动击发机构。当击锤在前方位置时,可使用双动击发,扳机拉力为4.5kg,扳机行程为13mm;当击锤在待发位置时,为单动击发,扳机拉力为1.7kg,扳机行程4mm。
双动击发时,扣压扳机后,扳机连杆向前运动,击锤则向后回转至待发位置。扳机连杆运动到快要使阻铁上抬脱离击锤待发缺口的瞬间,又带动弹簧保险杆向上旋转至击针的下方,推出击针保险卡锁。于是,当击锤打击击针时,击针便能自由向前。单动击发时,扳机连杆在使阻铁上抬解脱击锤之前,也要带动保险杆旋转,使击针保险卡锁解脱击针。由此可以看出,除非扳机连杆运动到足以使击针保险卡锁解脱的程度,否则击针就始终被保险卡锁锁住。因此,不管击锤处于前方或后方,都可以安全携带,不会出现因击针惯性作用而“走火”的问题。

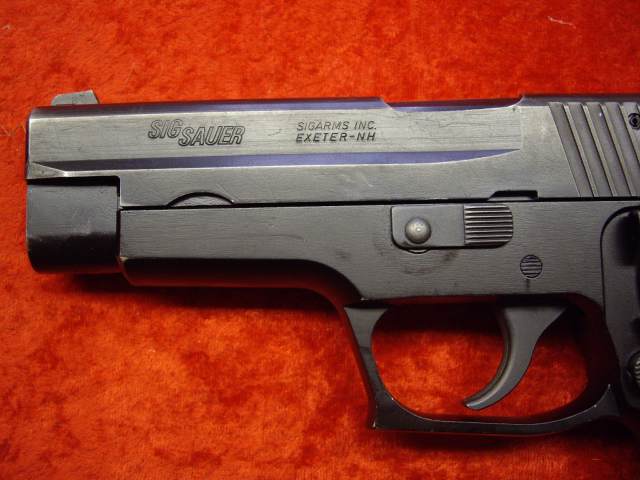

由于P220的保险机构非常可靠,故干脆取消手动保险装置,只使用一个待击解脱柄,这种设计虽然不是SIG-SAUER的首创,但在P220之前极少有。当射手将实弹匣插入握把,拉套筒到后方并放回,推弹入膛。如不立即射击,应压下套筒左侧、扳机上方偏后的击锤解脱杆,使阻铁上抬脱离击锤,击锤在簧力作用下向前回转,其保险卡槽随之又被阻铁所卡入。此时,击锤位于前方,但与击针还相隔一段距离,可安全携带。该枪的击针在通常情况下是被锁住的,即便手枪不慎落地,也不会“走火”。而当射手遇到突发情况时,随时可以拨出手枪以双动方式发射首发弹,而不会因为需要先保险而延误战机。

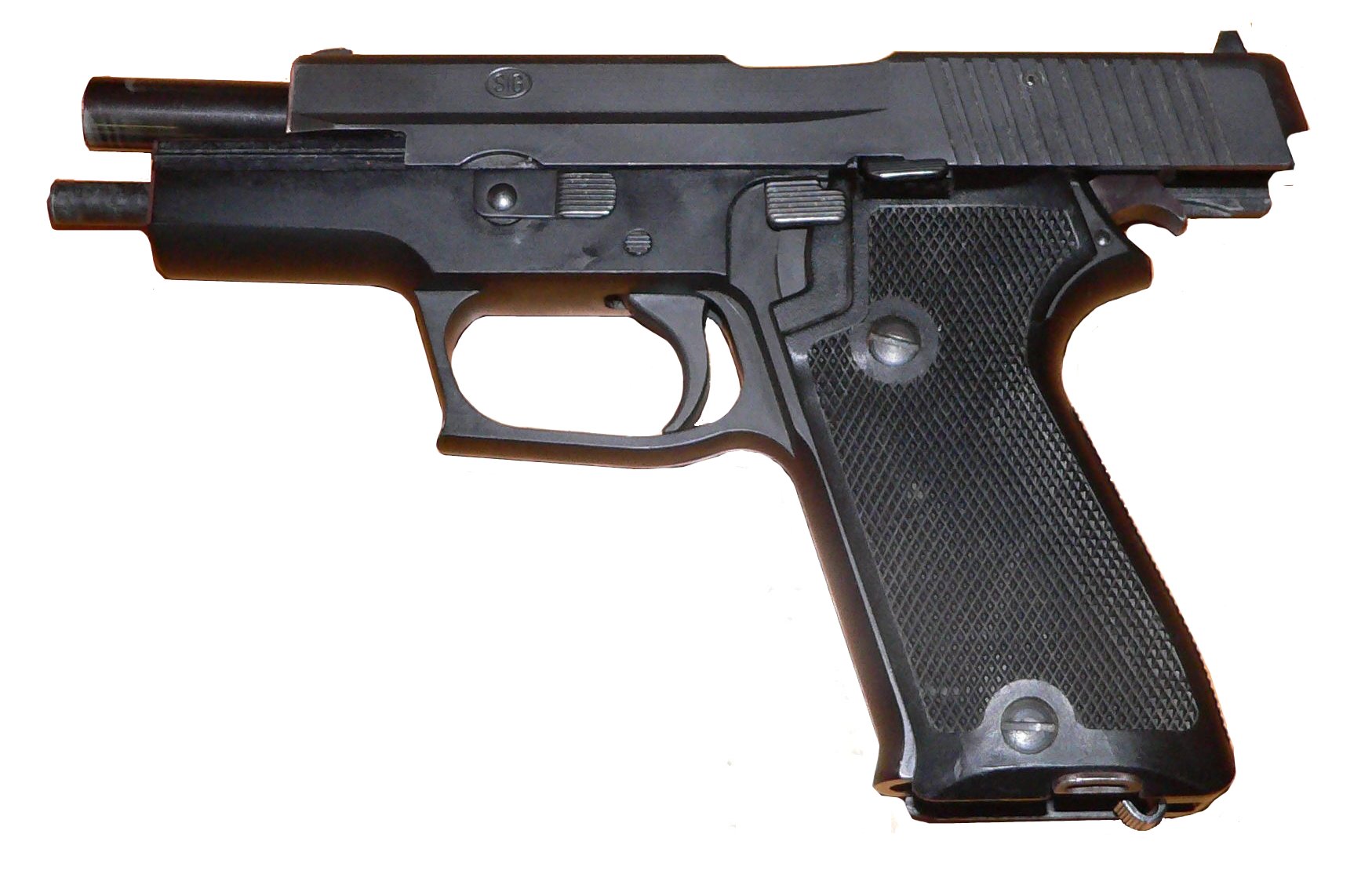

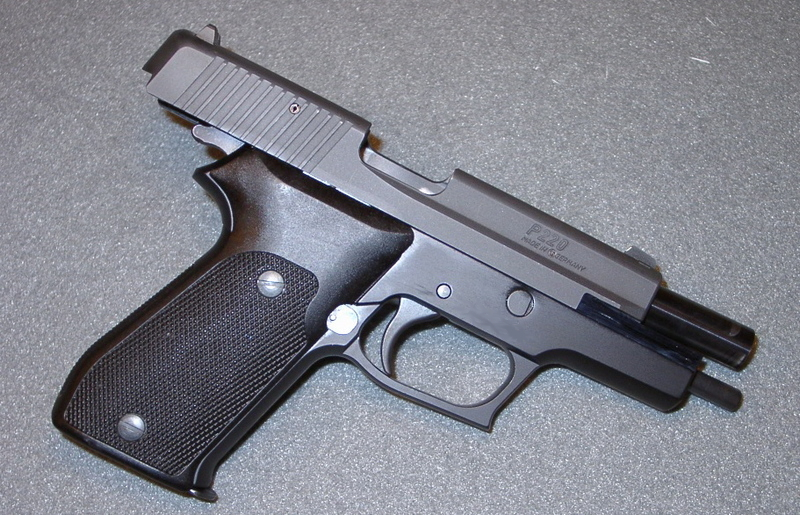

该枪有空仓挂机柄,当弹匣内的枪弹打完之后,托弹板就顶起底把左侧的空仓挂机卡笋,使之卡入套筒的缺口,将套筒阻于后方位置。插入实弹匣后,用手压下空仓挂机,或将套筒稍向后拉并放回,都能使套筒复进成待发状态。

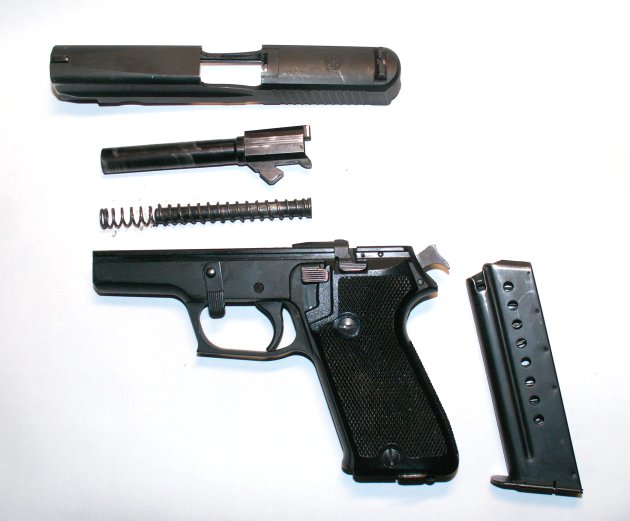

P220有专门的分解旋柄,取下弹匣,检查膛内及进弹口是否确实无弹。向后拉套筒,直到其上的缺口对正底把上的分解旋柄,转动旋柄,自底把前方取下套筒组件,从套筒组件中分解出枪管和复进簧。
P220在更换套筒和枪管后,可以发射不同口径的枪弹,包括.45ACP手枪弹,.32ACP(7.62×22mm)以及.38 Super(柯尔特高级自动手枪弹)等。后来SIG-SAUER以P220手枪为基础开发出P225、P226、P229等等一系列不同类型的手枪,凭着其射击性能优良、操作安全可靠的优点,使整个SIG-SAUER P220系列在军用、警用和民间市场都很受欢迎。但P220本身大部分型均已停产,目前的P220型只生产.45ACP口径型。另外针对近年来流行在手枪上安装战术附件的潮流,SAUER公司还推出了有整体式附件导轨的P220 ST型手枪。

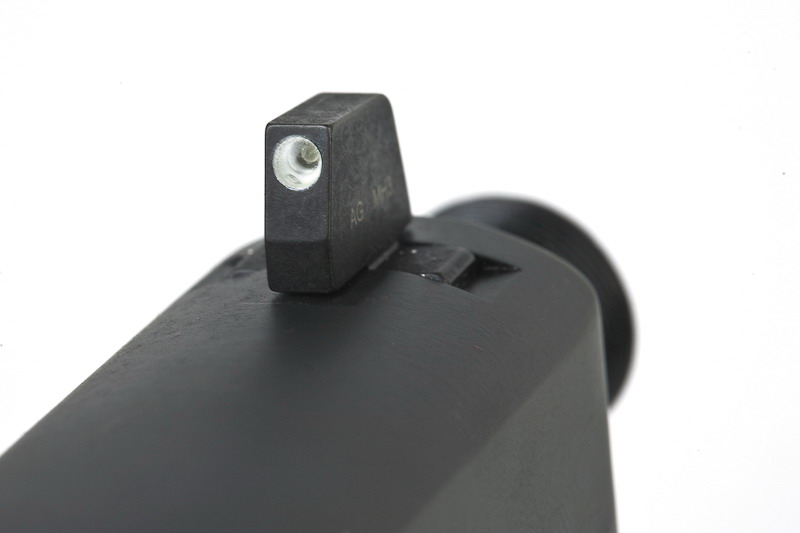

9mm | .32ACP | .45ACP | |
全长 | 198 mm | ||
枪管长 | 112 mm | ||
膛线 | 6条,右旋,缠距250mm | 4条,右旋,缠距250mm | 6条,右旋,缠距400mm |
全枪宽 | 35.5 mm | ||
全枪高 | 142 mm | ||
空枪重 | 750 g | 765 g | 730 g |
初速 | 345m/s | 365m/s | 245m/s |
弹匣容量 | 9 rds | 9 rds | 7 rds |
瞄准基线长 | 160 mm | ||
扳机力 | 单动4.5磅 / 双动12磅 |

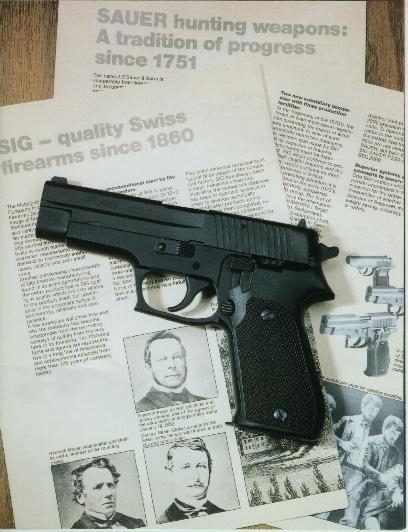

从这两份资料上显示,SIG公司的历史是从1860年开始的,而Sauer公司更早,是1751年。

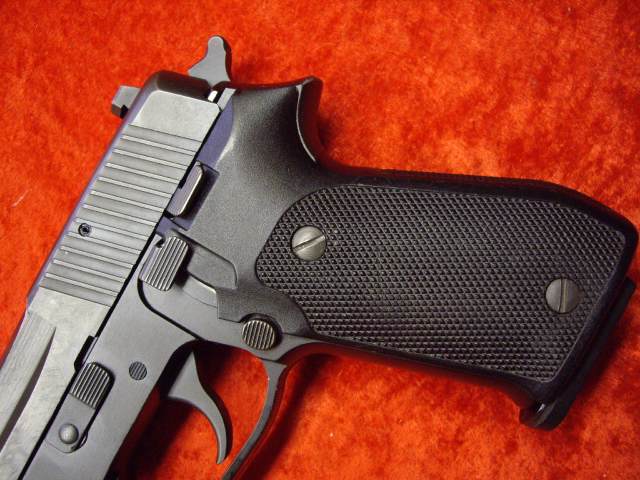

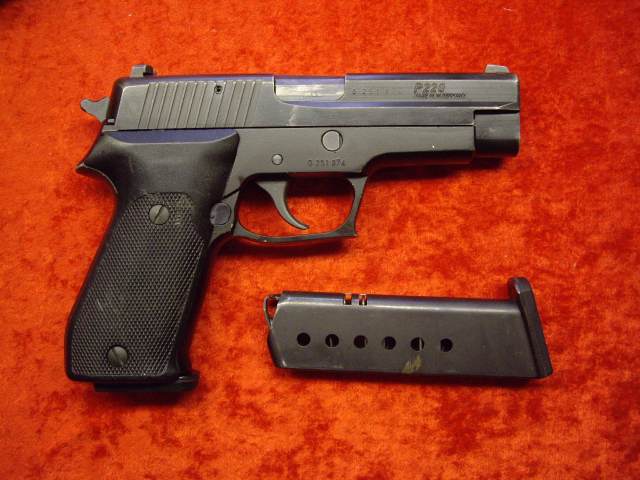

这是一种较罕见的P220,弹匣扣位于握把底部,这种设计是早些年的欧洲比较流行。

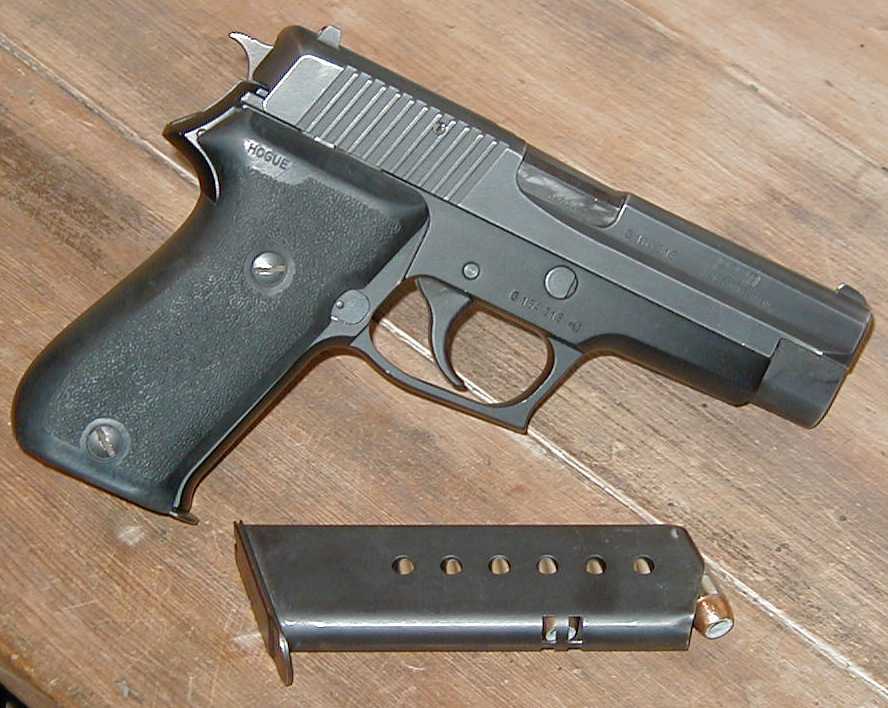

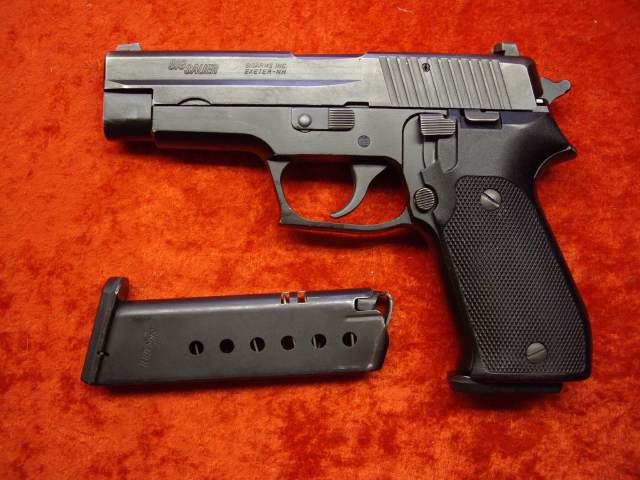

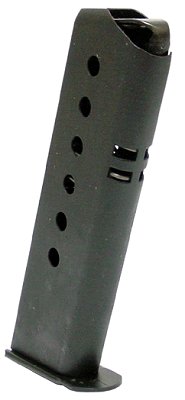

P220手枪的7发.45弹匣

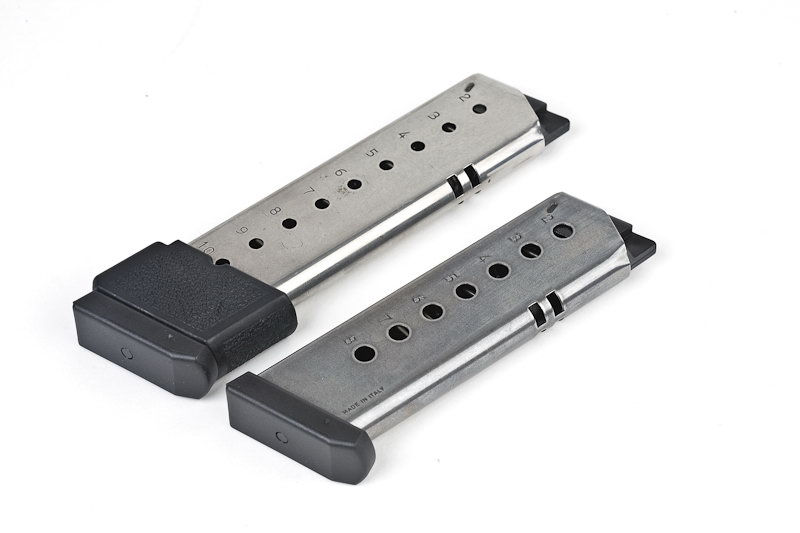

10发.45弹匣,以及新推出的8发弹匣,装到P220上并不显得比旧的7发弹匣长多少

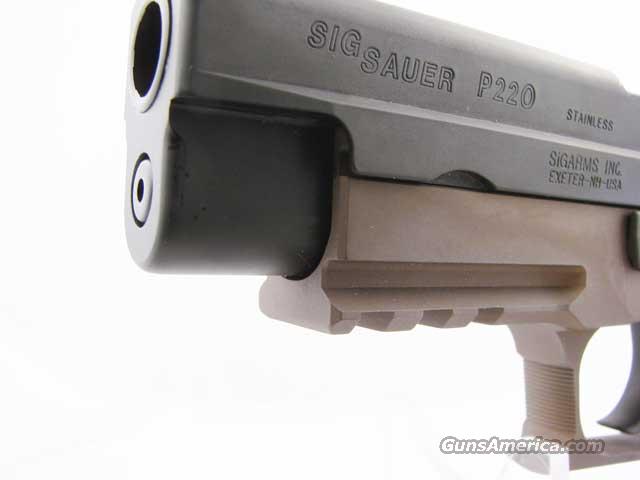

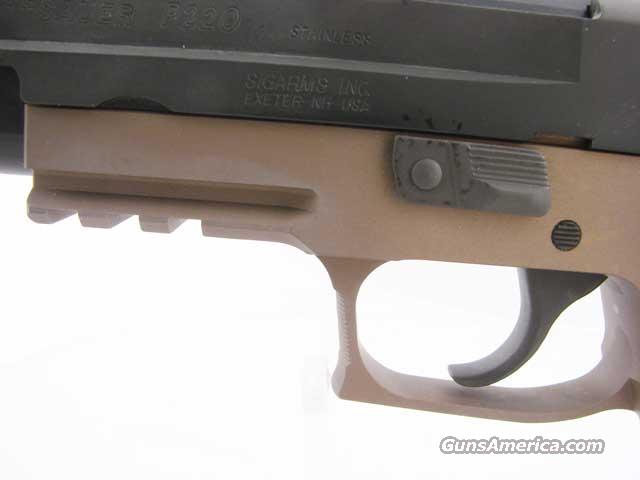

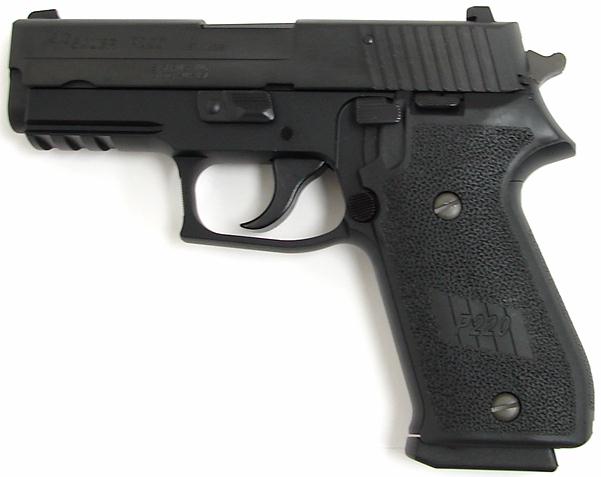

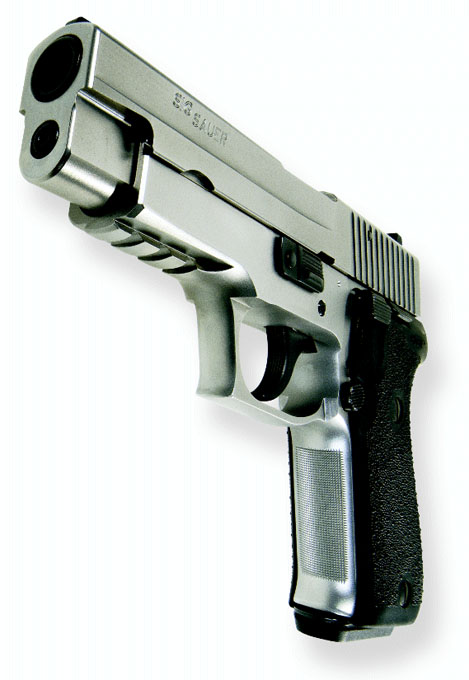

有附件导轨的P220 ST,目前这种战术型只有.45口径型。

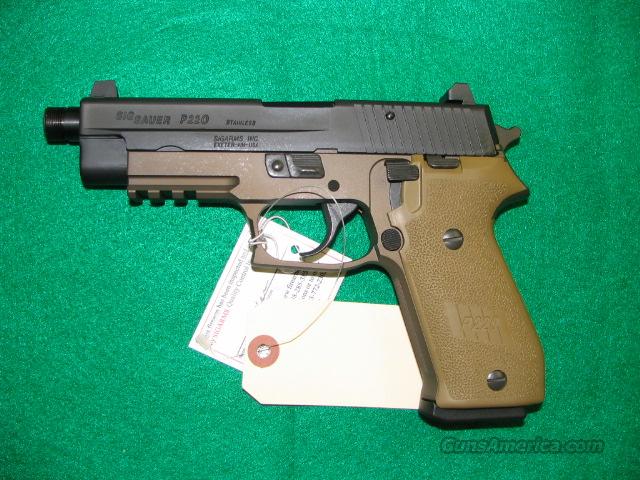

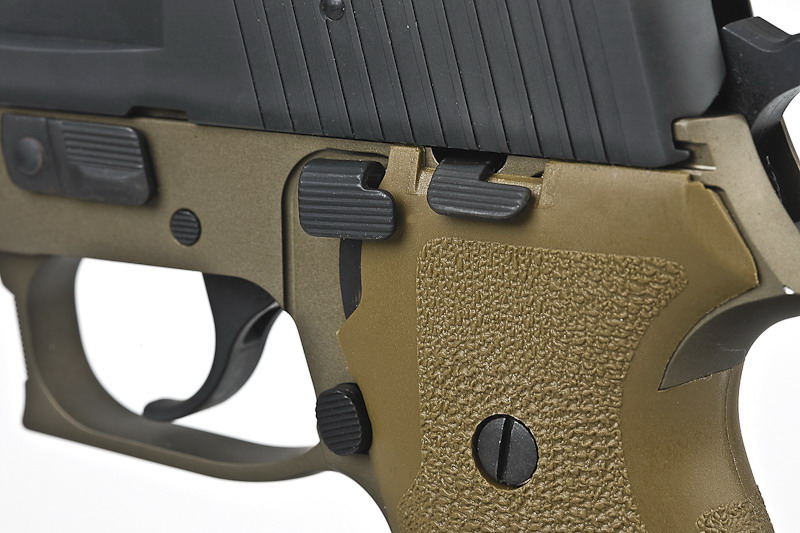

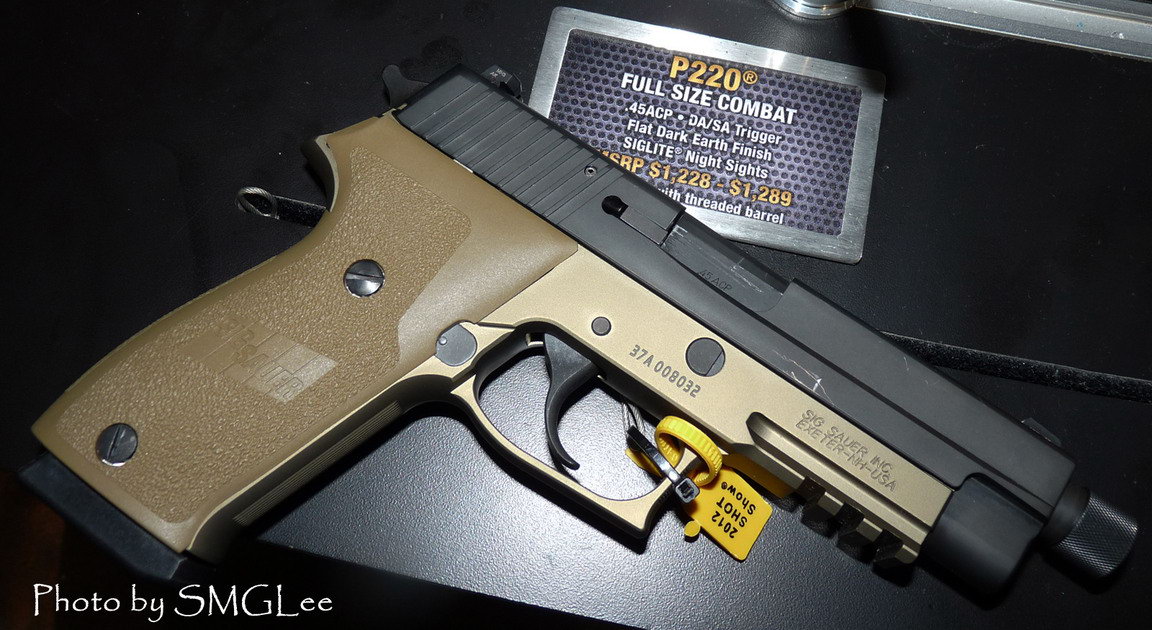

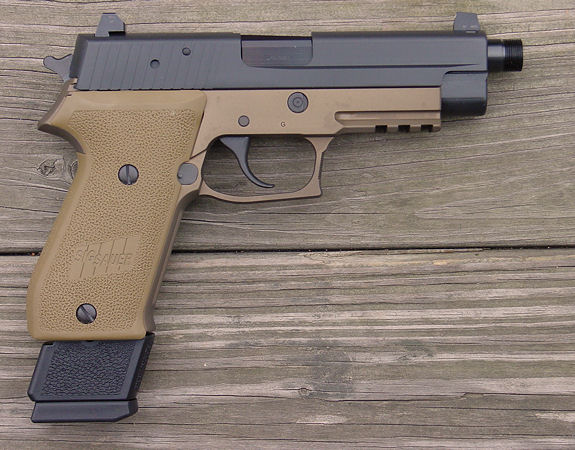

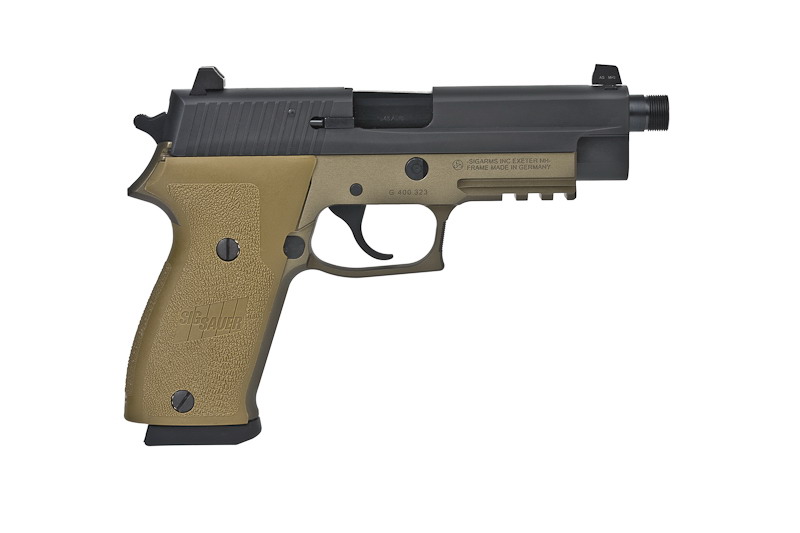

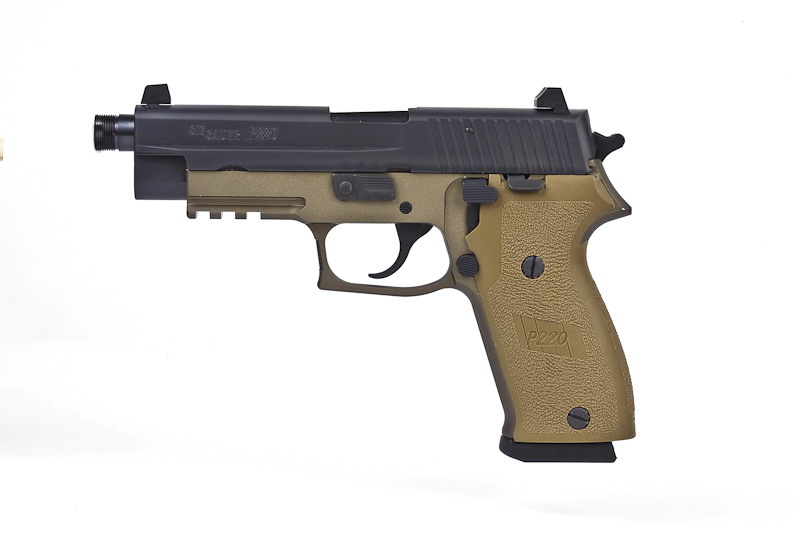

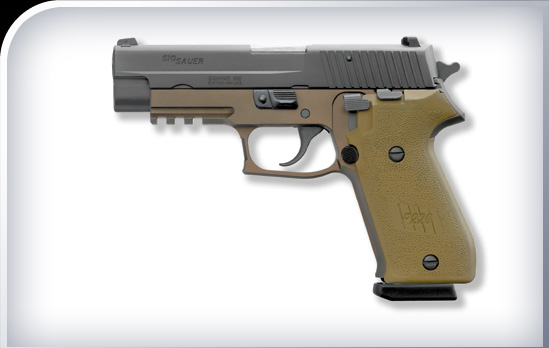

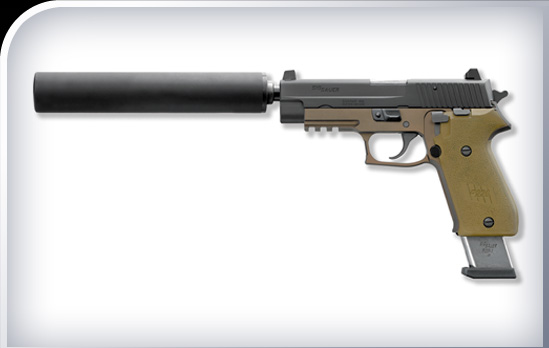

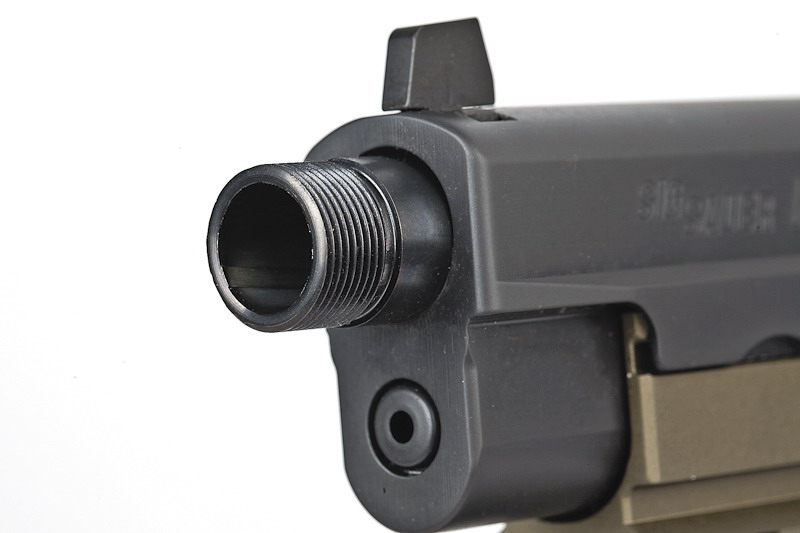

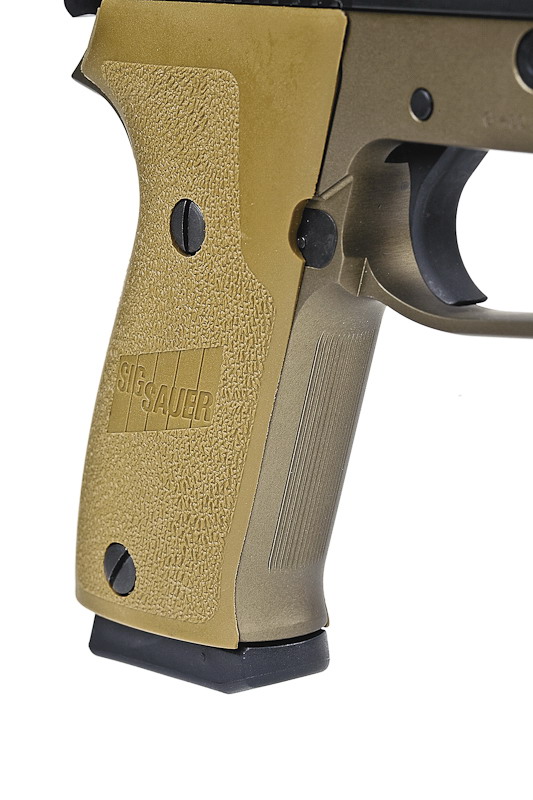

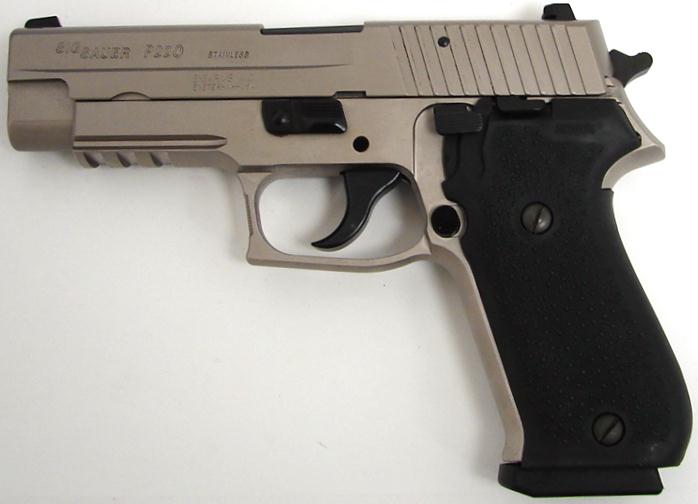

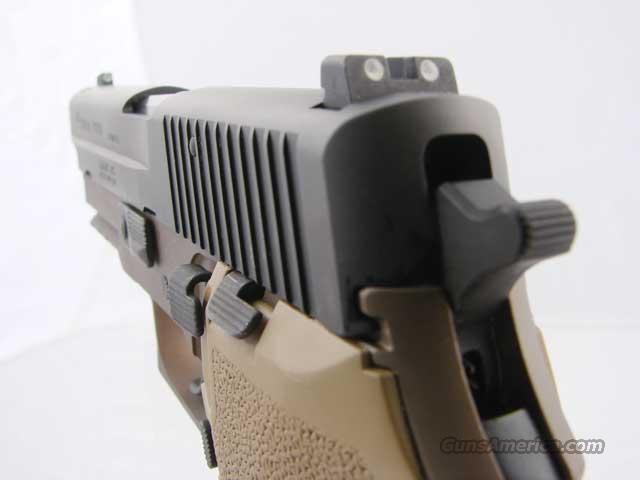

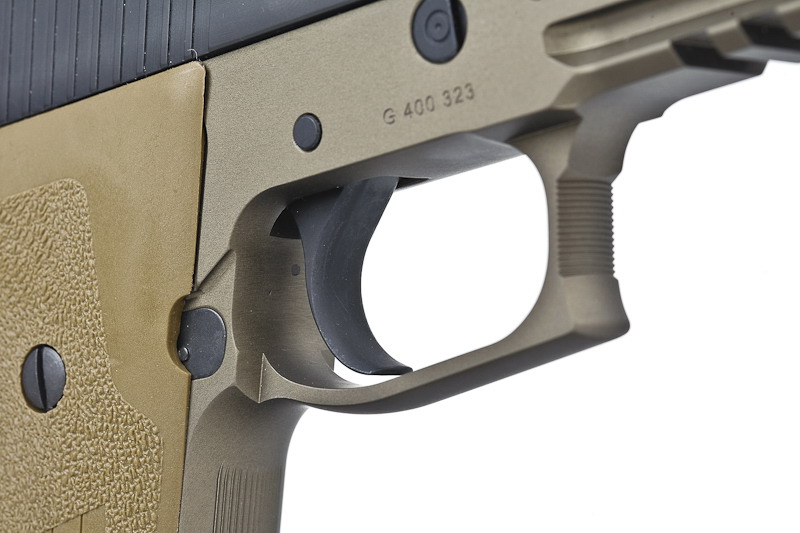

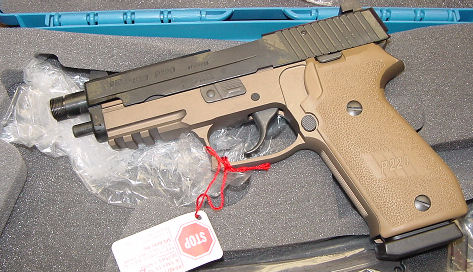

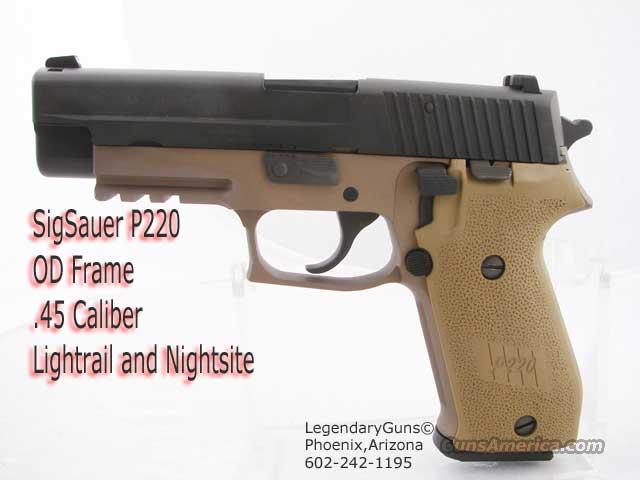

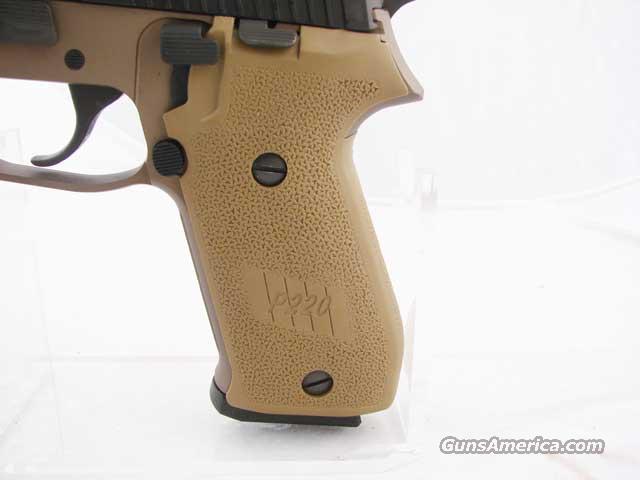

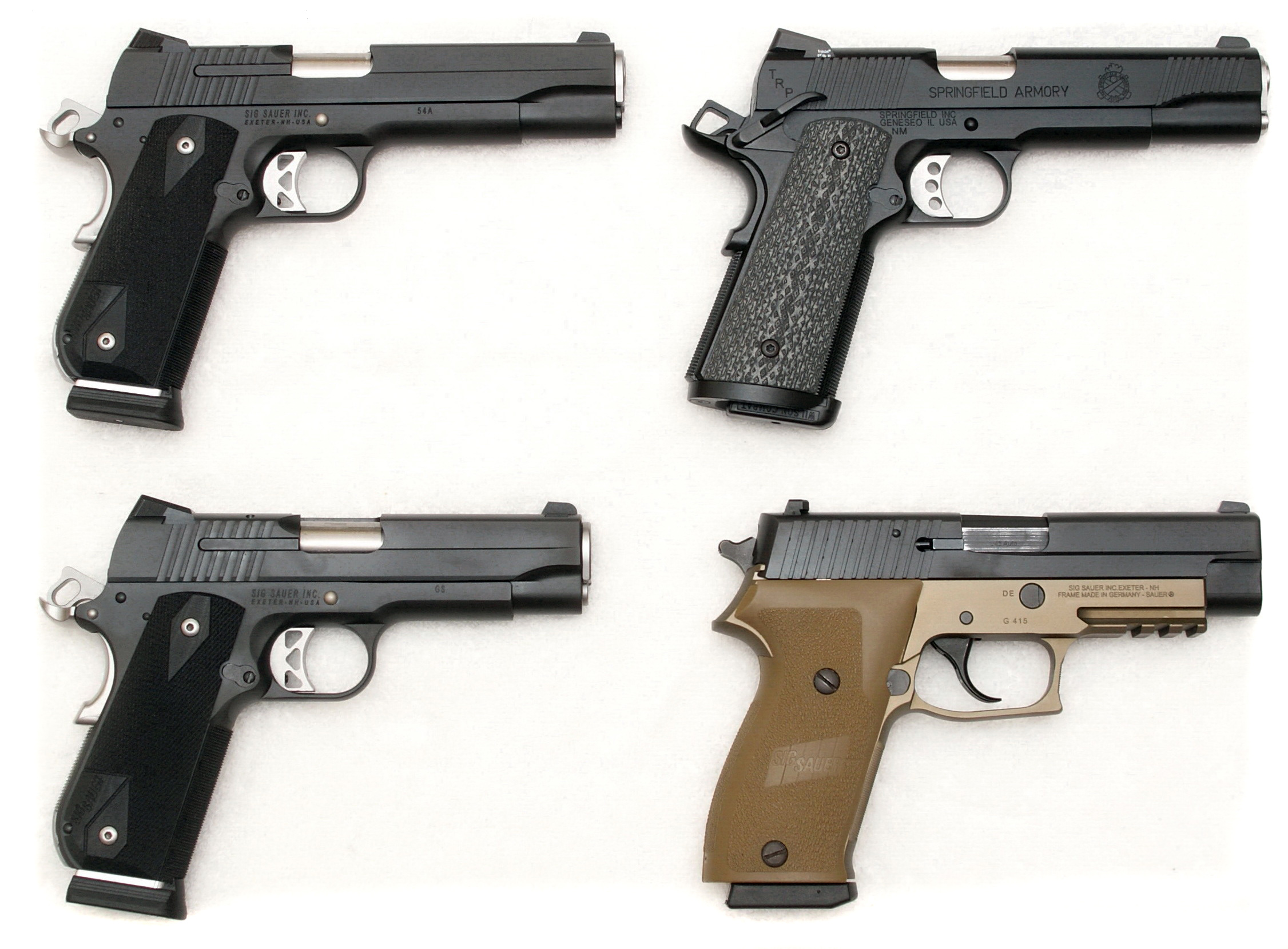

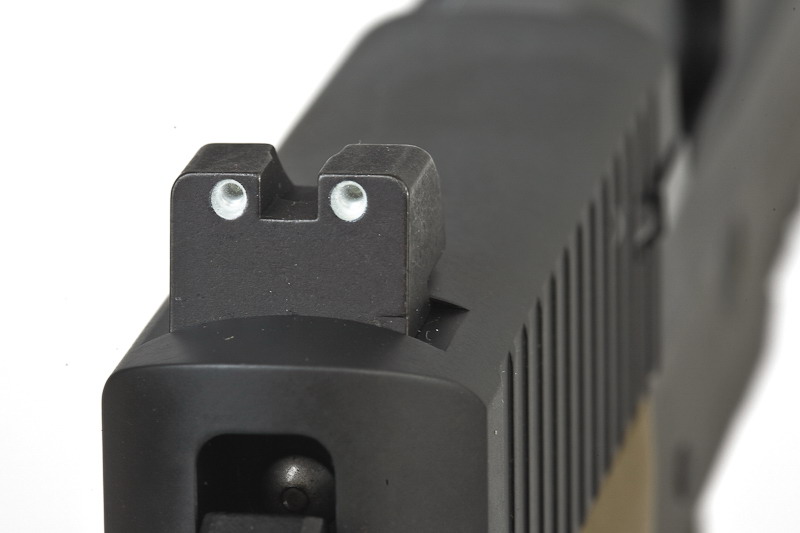

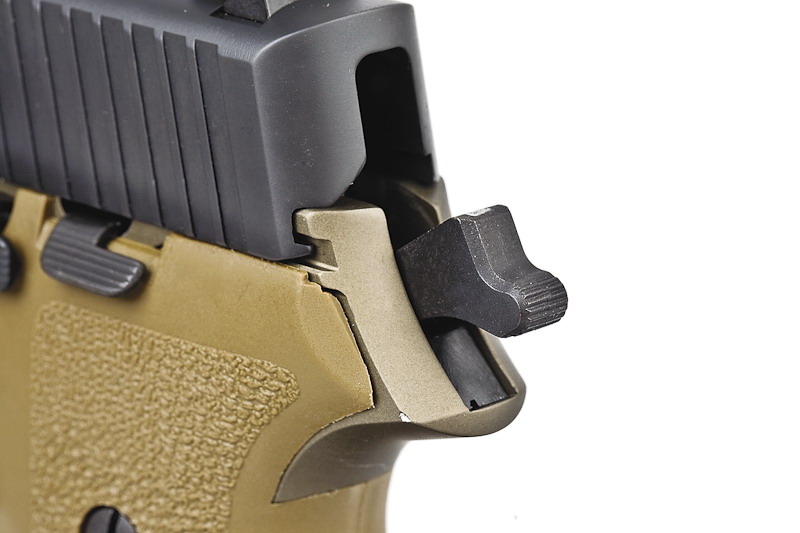

P220 COMBAT是2009年后才出现的新型号,最初称为战术型,战斗型的特点是沙色的底把,以及能安装消声器的加长枪管

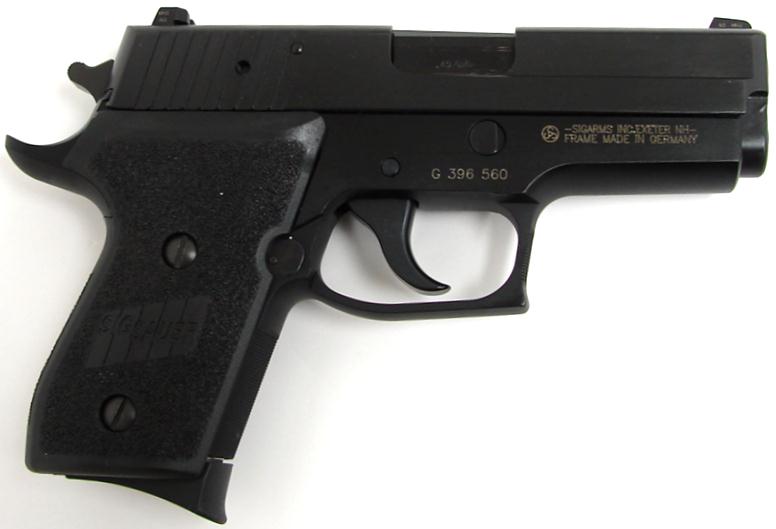

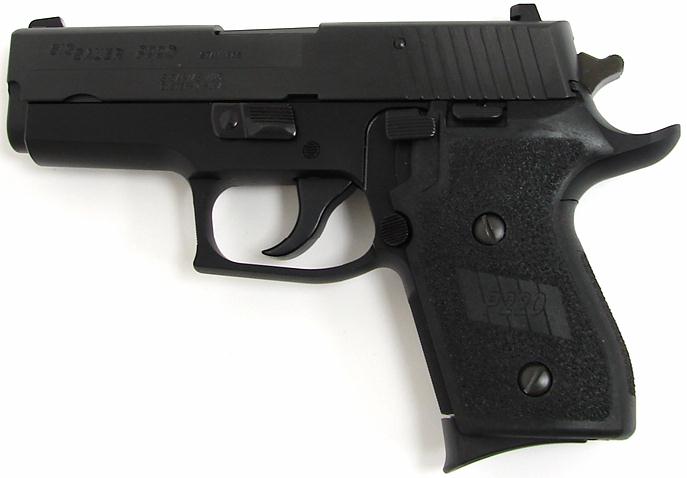

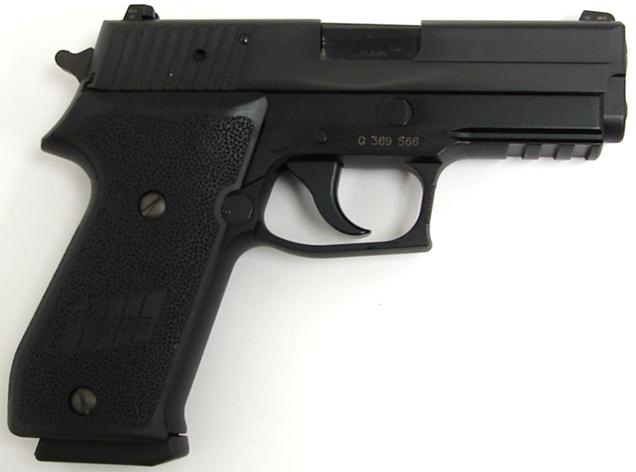

缩短枪管至99mm的P220 Compact,同样长度的还有DAO型的P220 Carry DAK,弹匣容量减少到6发

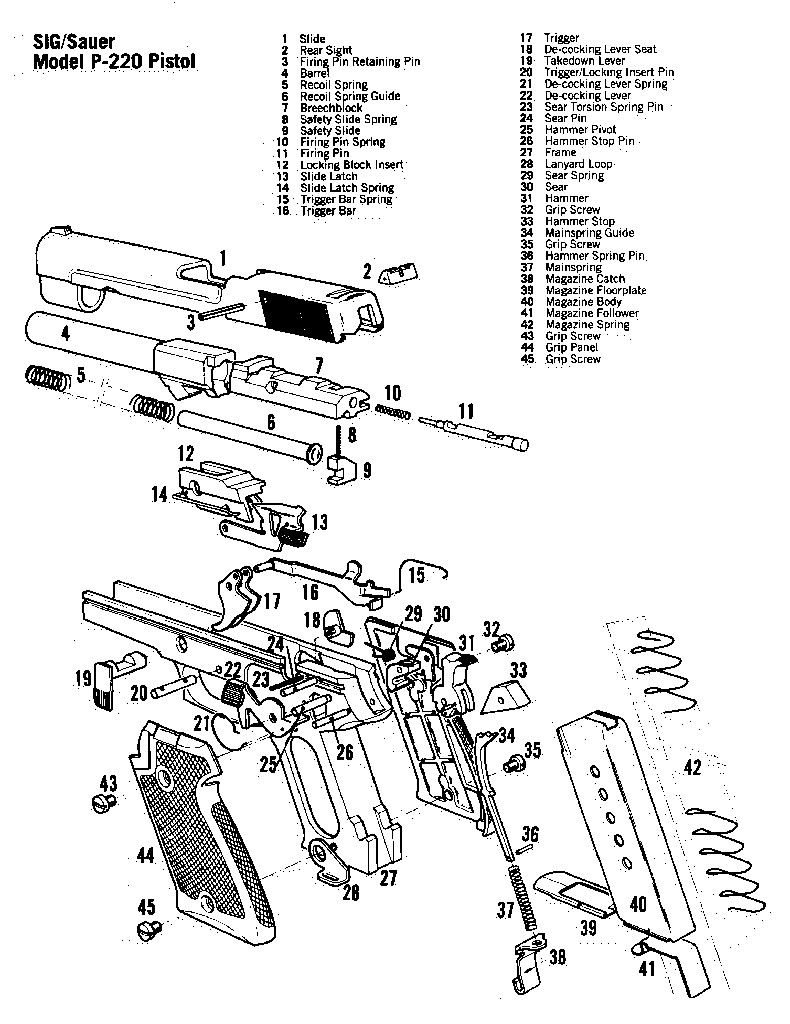

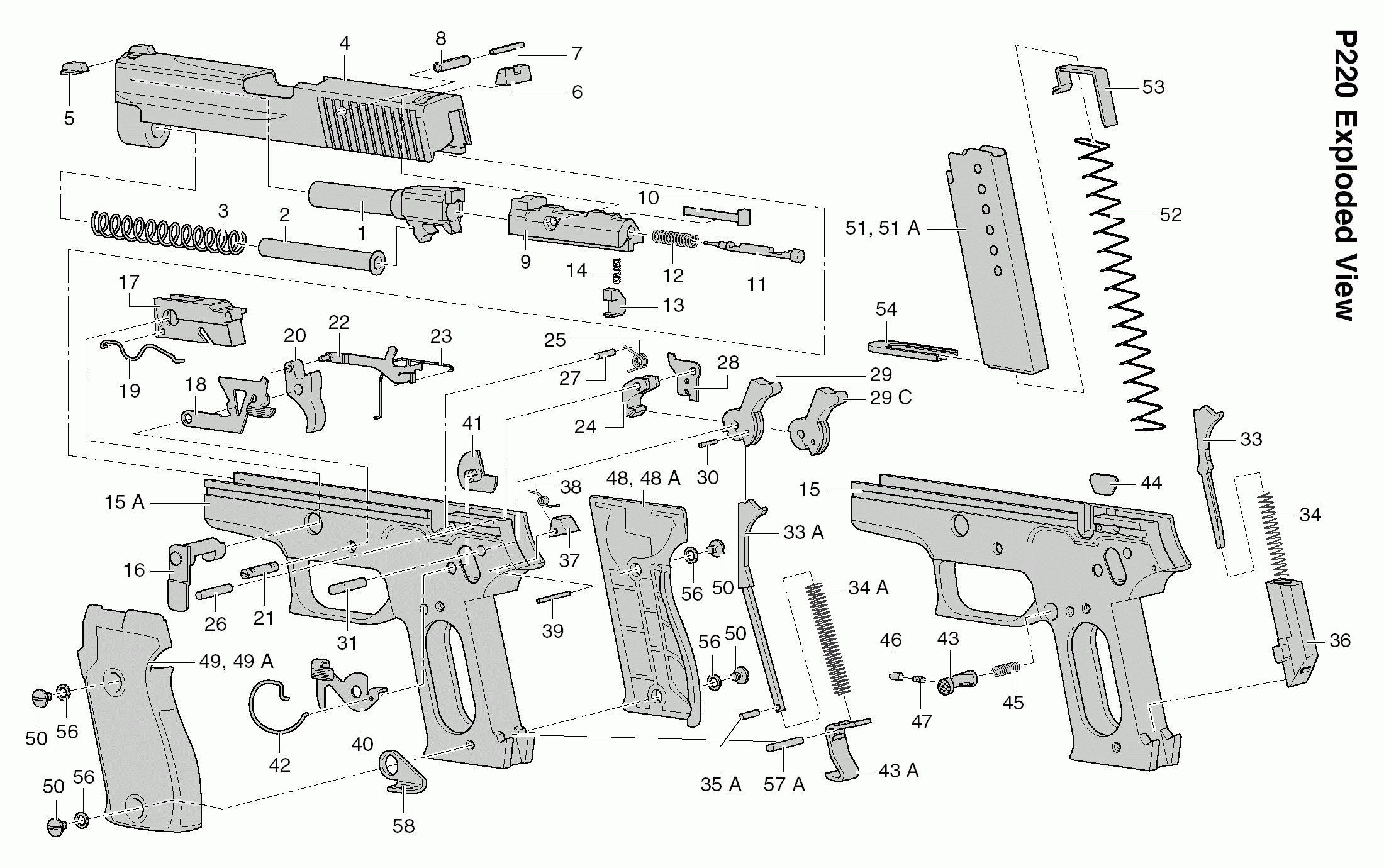

1. 套筒 | 16. 扳机拉杆 | 31. 击锤 |
2. 照门 | 17. 扳机 | 32. 握把侧板固定螺柱 |
3. 击针挡杆 | 18. 空仓挂机阻铁 | 33. 击锤挡板 |
4. 枪管 | 19. 分解柄 | 34. 待击连杆 |
5. 复进簧 | 20. 扳机/保险轴 | 35. 握把侧板固定螺柱 |
6. 复进簧导杆 | 21. 空仓挂机簧 | 36. 击锤簧挡杆 |
7. 尾栓 | 22. 待击解脱柄 | 37. 待击弹簧 |
8. 保险机簧 | 23. 阻铁扭簧 | 38. 弹匣卡笋 |
9. 保险机 | 24. 阻铁轴 | 39. 弹匣底板 |
10. 击针簧 | 25. 击锤枢轴 | 40. 弹匣体 |
11. 击针 | 26. 击锤止动销 | 41. 托弹板 |
12. 支撑座 | 27. 底把 | 42. 弹匣簧 |
13. 空仓挂机柄 | 28. 枪绳环 | 43. 握把侧板固定螺柱 |
14. 套筒限位器簧 | 29. 阻铁簧 | 44. 握把侧板 |
15. 扳机拉杆簧 | 30. 阻铁 | 45. 握把侧板固定螺柱 |

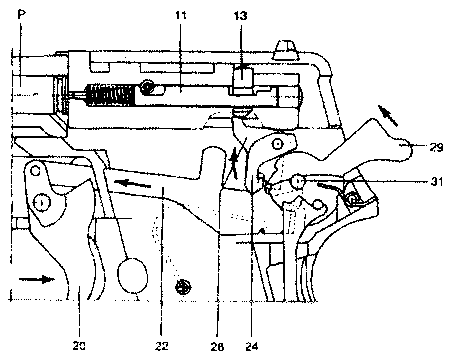

单/双动击发机构 膛内有弹后,击锤处于非待击位置时,可使用双动发射机构。如左图所示,扣压扳机(20)时,带动扳机联杆(22)向前,驱使击锤(29)向后回转至待击发位置。 当扳机联杆运动即将到达最后阶段时,又同时带动保险杠杆(28)和阻铁(24),当阻铁上抬即将脱离击锤待发缺口的瞬间,也使保险杠杆上抬,推出击针保险卡锁(13),解除其对击针(11)的限制;当扳机继续向后时,扳机联杆的曲面受击锤轴(31)的作用,使其与击锤联动缺口脱开,从而使击锤向前回转,撞击击针击发枪弹(P)。 当击锤处于待击位置时,则为单动发射。此时扳机联杆在使阻铁上抬解脱击锤之前,也要带动保险杠杆旋转.使击针保险卡锁与击针脱开。 |
|

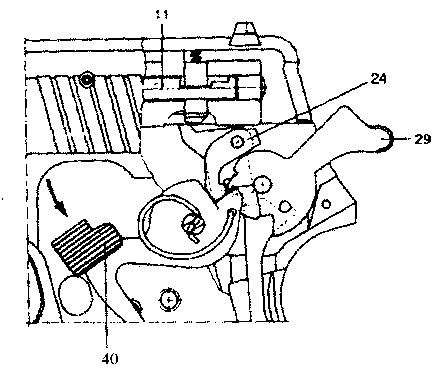

击锤待击解脱机构 如左图所示,当压下击锤待击解脱枘(40)时,迫使阻铁(24)上抬而脱离与其啮台的处于待击位置的击锤(29)的缺口;然后释放击锤待击解脱柄,击锤则在击锤簧簧力的作用下向前回转直至其保险缺口被阻铁(24)卡住为止,此时击锤虽位于前方位置,但仍与击针保持一定距离,且击针(11)被保险卡锁锁住。 击针自动保险与击锤保险 如左图及左上图所示,击针自动保险只有扣压扳机(20)时才能使其解脱,再则击锤(29)的保险缺口也被阻铁卡住,因此提供了最理想、最可靠的双重保险,即使膛内有弹,携行也是安全的。 |
|

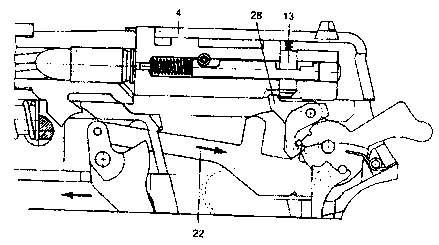

防早发保险 当套筒(4)未复进到位时,由左图可知:一是保险杠杆(28)与击针保险卡锁(13)处于分离状态,因此保险杠杆顶不着保险卡锁;二是套筒迫使扳机联杆向下,使其与相关作用件分离,因此扳机后续功能失败,从而确保射击安全。 |
马来西亚的女伞兵

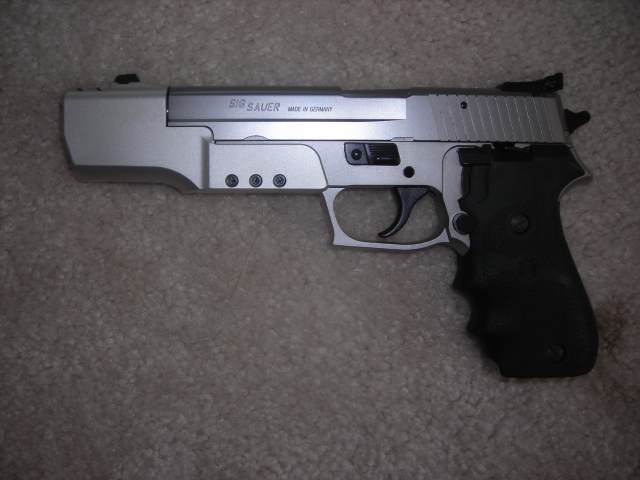

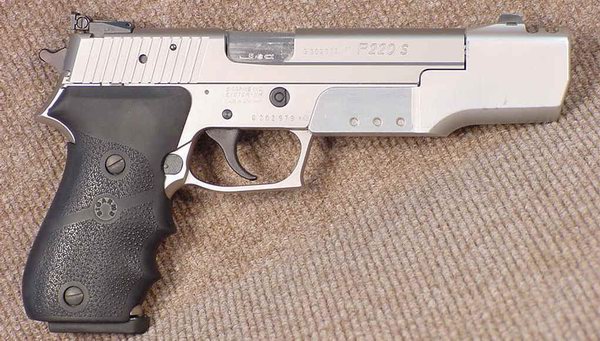

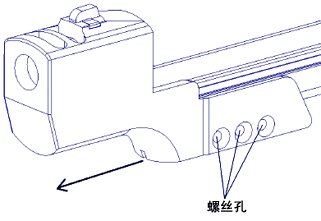

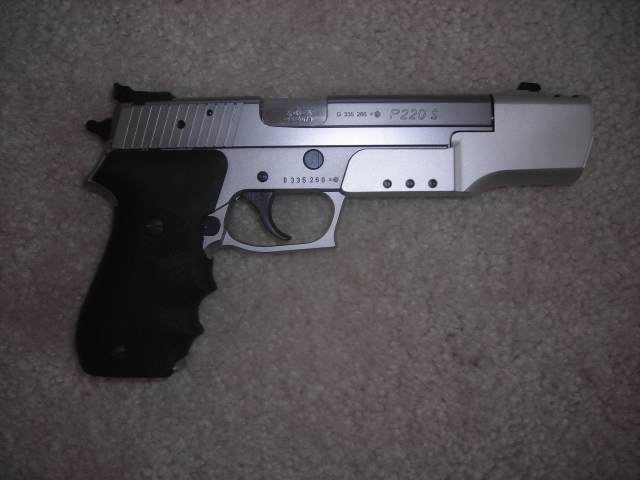

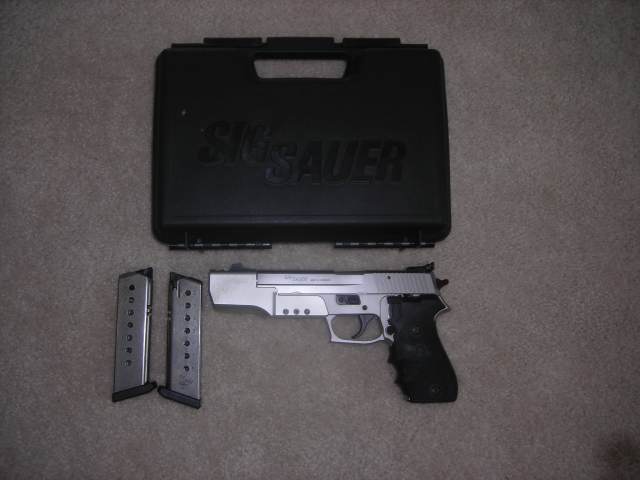

P220比赛枪用制退器及配重块

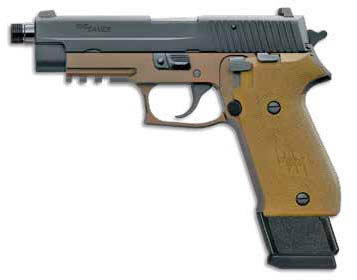

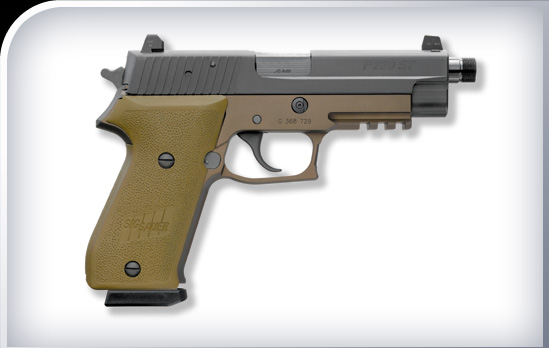

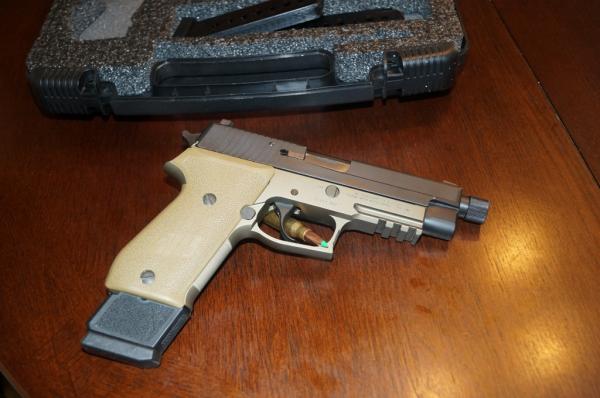

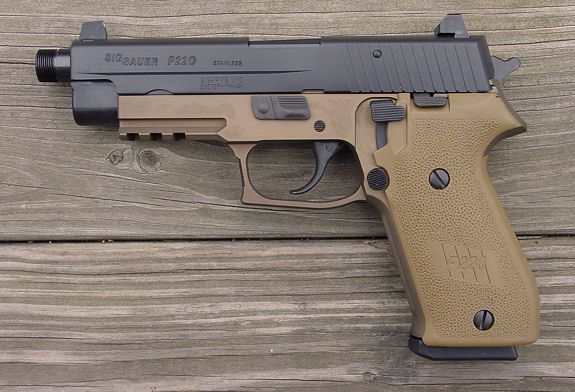

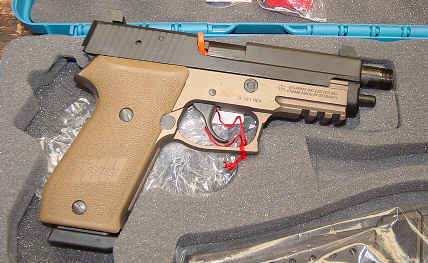

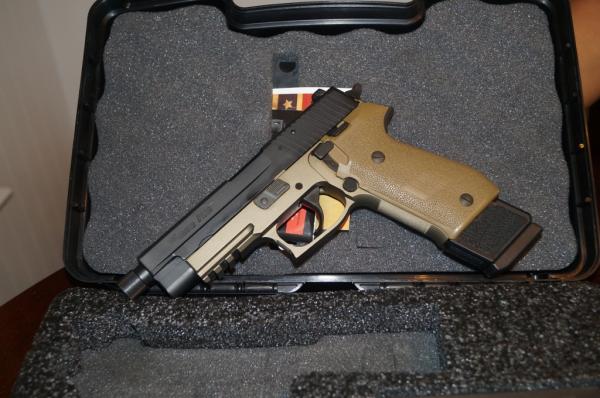

.45口径的战术型P220 COMBAT,加长的弹匣是10发

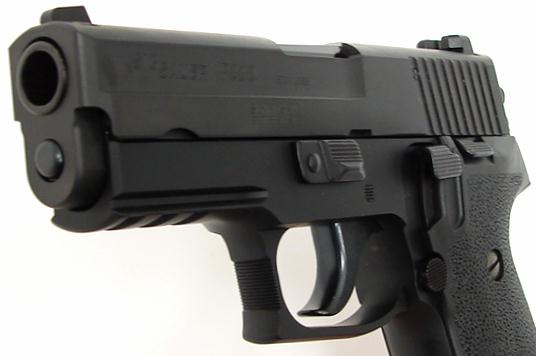

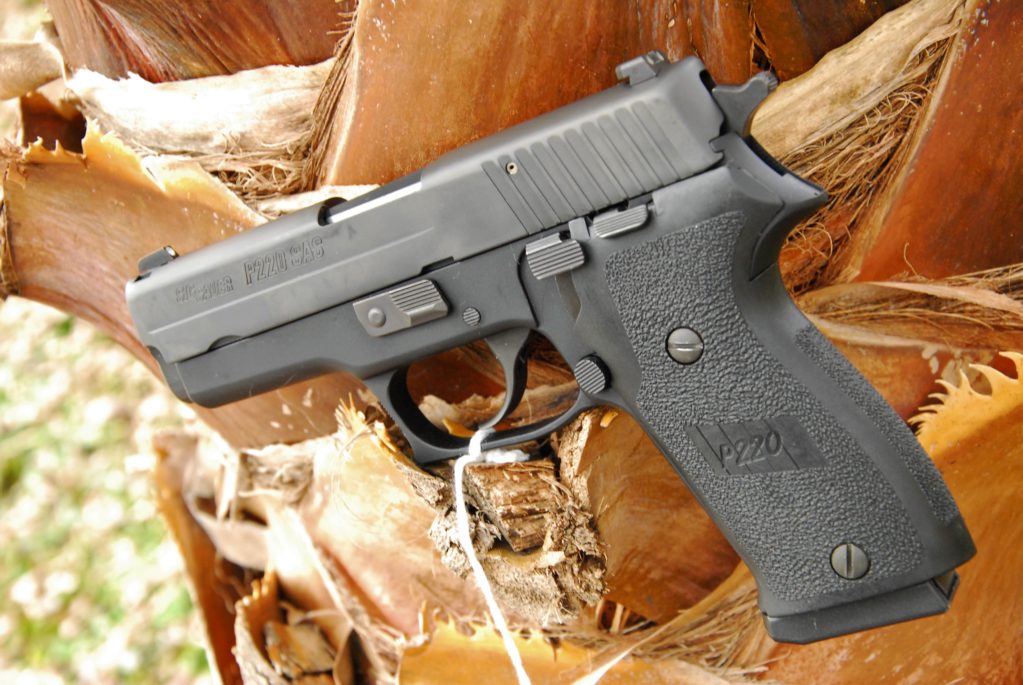

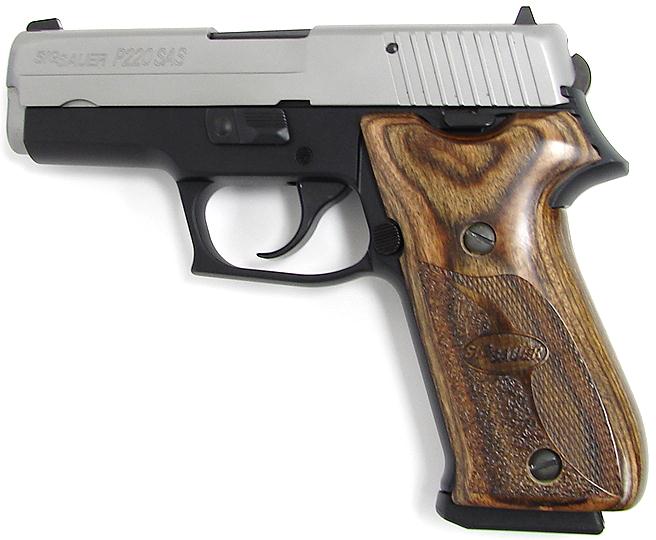

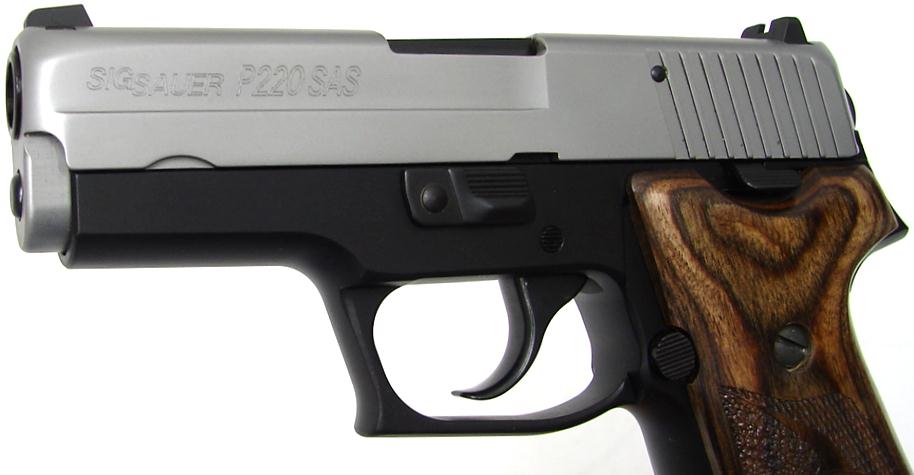

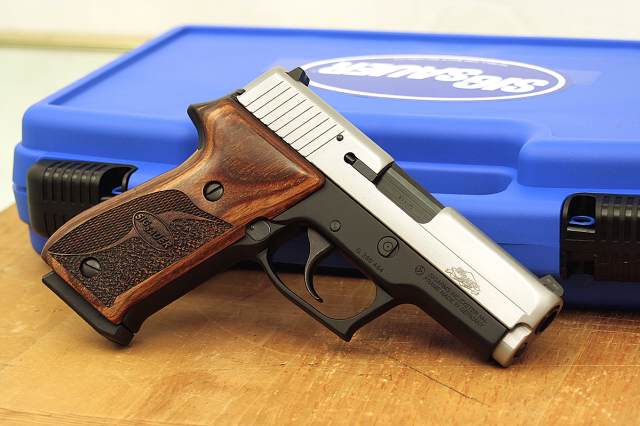

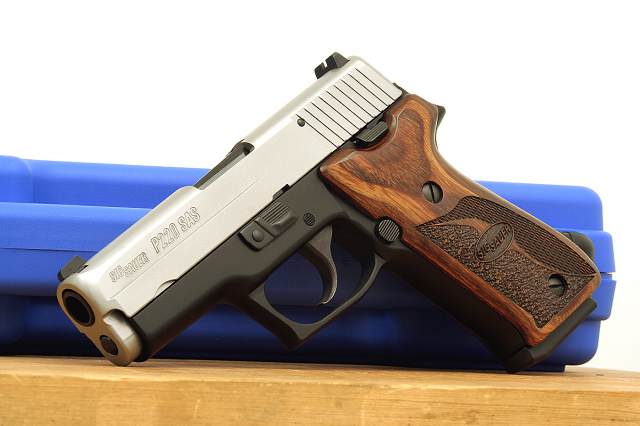

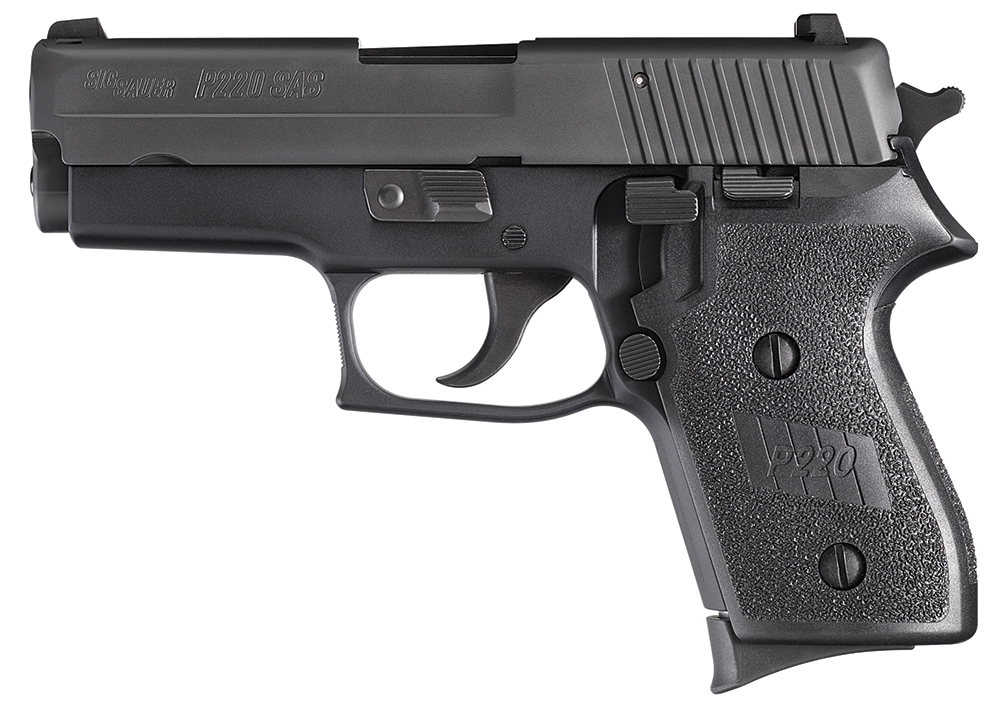

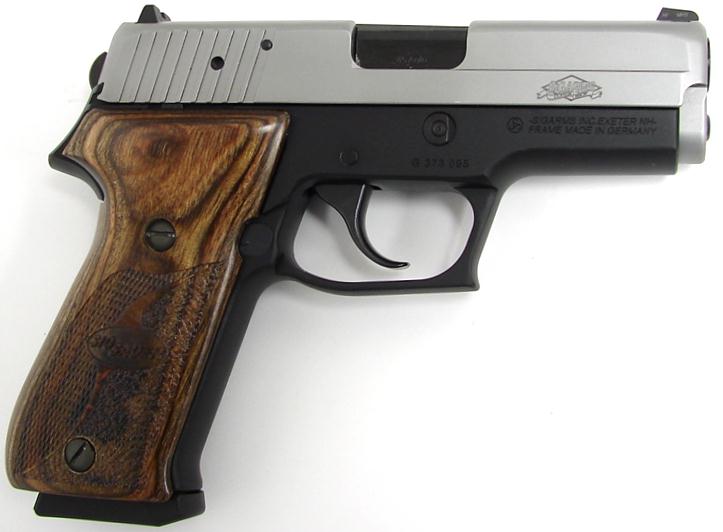

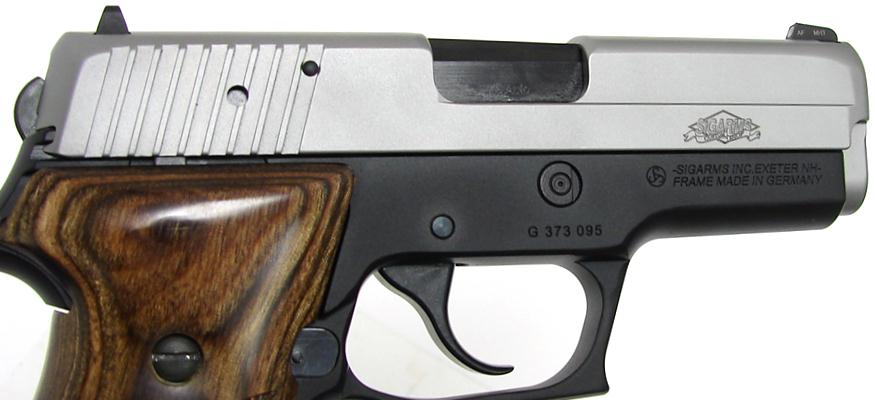

P220 SAS(SIG Anti Snag)有两种,一种是短枪管、短套筒、短握把P220 Compact SAS(左图),另一种是短枪管、短套筒、标准长度握把的P220 SAS Carrry(右),前者弹匣容量减少2发

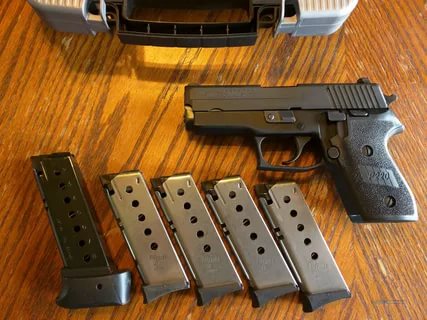

短握把的P220 Compact SAS一般配6发弹匣,但仍可使用8发弹匣
资料来源:SAUER公司网站 |
