→SIG SAUER

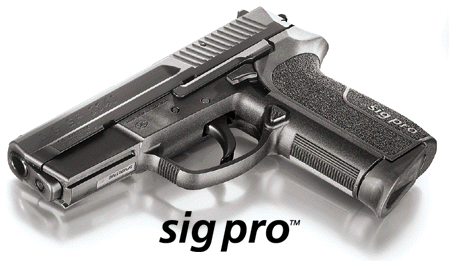

SIG Pro系列

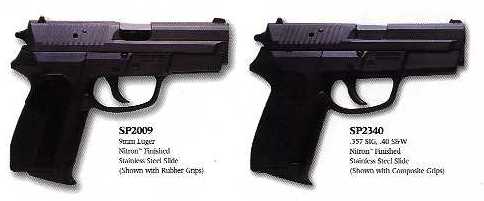

SIG ProSP2340 SP2009 SP2022



口径: 9x19mm / .40 S&W




SIG Pro系列手枪是一种模块化式的手枪,SIG-Sauer系列产品中首次尝试大量使用塑料聚合物的手枪,以往的P220系列手枪都是采用金属底把,而SIG Pro则采用工程塑料底把。所谓的模块化是指两点,一是握把模块可以方便更换成不同尺寸的模块;二是模块化的击发机构也可以随意更换,不但方便维修,而且可以让使用者可以在双动/单动(DA/SA)和纯双动(DAO)功能中任意选择。SIG Pro被一些国家的执法机构采用,美国DEA是其中一个最大的客户。SIG Pro最初只有在1998年中期推出.40S&W口径的SP2340,可更换枪管发射.357SIG口径手枪弹,一年后推出9×19mm口径的SP2009,在2003年Sauer法国执法机构设计了在SP2009基础上改进的新型号SP2022。

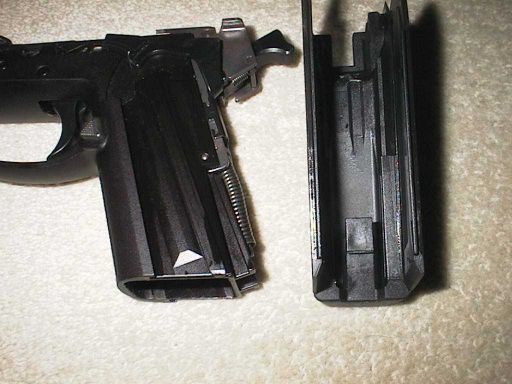

模块化的击发机构和握把

有关SIG Pro这个名字的背景很有趣。虽然这种手枪是由Sauer生产,但因为当它刚出来的时候,Sauer公司是瑞士集团SIG所有,所以命名为“SIG Pro”。但是在2000年中期,SIG集团把他们的武器分部(SIG Arms)卖给了一家名为“瑞士轻武器”(Swiss Arms)的私营公司,Swiss Arms允许这个武器分部的各个部门仍旧独立运作,因此尽管这个前SIG Arms的分部已经不再属于SIG集团了。但是其美国分公司仍然称为“SIG Arms”,因此这种手枪的名字前面仍然加上“SIG”的大号。之后的事情发展更复杂。第一批SIG Pro共50,000把左右的手枪底把是在瑞士Neuhausen的SIG工厂生产的,但后来这个工厂被Swiss Arms接管,然后底把被转移到在德国的Sauer工厂继续加工。所以早期的SIG Pro在底把上是印着“底把在瑞士制造”的字样。虽然现在SIG分不到Sauer销售的SIG-Sauer手枪的利润,但在套筒上仍然刻着SIG的字样。

SIG Pro的闭锁方式及基本结构仍是遵循着SIG-Sauer系列手枪从1960年代以来的设计特点继承了P220系列的优点,但缺点是板机的扣力比P220系列手枪的差,这是因为重新设计扳机簧导致板机系统变宽了。虽然因此使SIG Pro可靠更高,但有些人认为这样的设计导致其扳机扣力没有P220系列那样平滑,再加上待击解脱杆限制了右手射手的拇指位置影响了握枪的姿势,因此打起来也没P220系列那么准。不过也有人认为其实SIG Pro还是很准确的,而且单动时扳机感和Kimber 1911差不多。所以持有前一种看法的人可能只是玩惯了P220系列的观感。

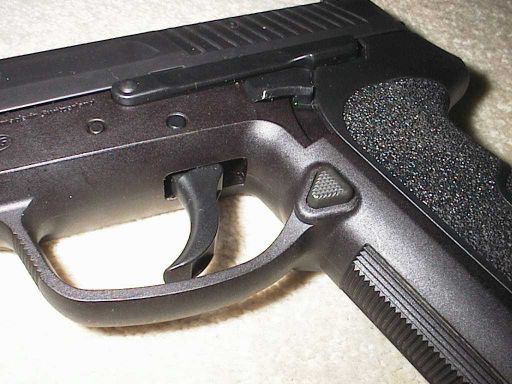

SP2009的控制机构

从上图中发现,SIG Pro的空仓挂机柄比P220系列大得多,也长得多,这是因为Sauer公司在SIG Pro上采用了CZ-75手枪的分解方式,让空仓挂机柄与分解旋柄的功能合二为一,但分解动作因此变得比以前的麻烦。待击解脱杆的位置与P220系列的相同,位于空仓挂机柄下面。弹匣卡笋的操作按钮由圆形改为三角形,这个改变实际上是与全枪外形线条相配合,是手枪造型上的CI设计。握把有三种不同的类型,只要松开卡扣,把原来的握把拉出来,再推入另一个新的握把就完成更换程序。模块化的握把设计是为了适合不同手掌大小的射手的需要。

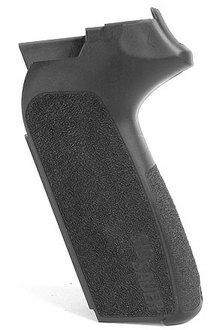

塑料制,小号握把

塑料制,中号握把

橡胶材料制,大号握把

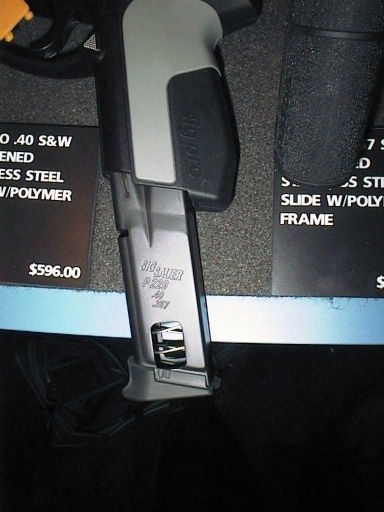

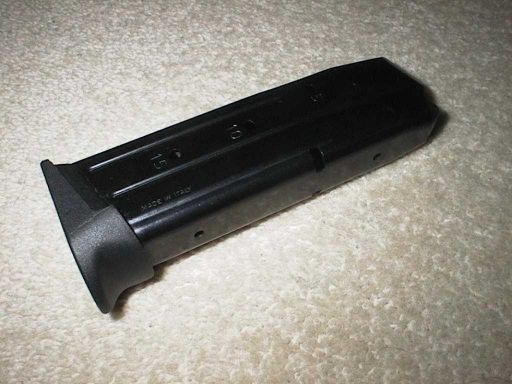

SIG Pro弹匣设计是取自P229的,事实上这种弹匣的第一个原型根本上就是一个P229弹匣。如下图左所示,P229的弹匣完全可以插到SIG Pro中使用。SIG Pro弹匣与P229弹匣的唯一区别就是弹匣底座的类型,SIG Pro有两种不同的底座,一个如下图右所示,而另一种较短,与P229弹匣类似。SIG Pro的弹匣在意大利的Mec-Gar生产,容量为15发9mm和12发.40.357。SP2340与SP2009弹匣上的余弹数观察孔在侧面,左右各有三个标上数字的小圆孔不过在最新的SP2022上的观察孔排列则类似于Glock手枪弹匣的设计。

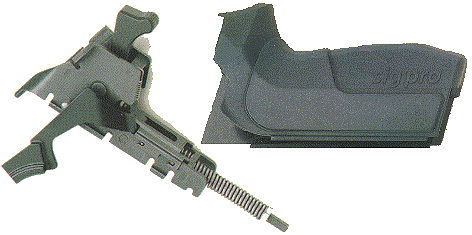

SIG Pro的另一个最大特点,就是模块式的击发机构。如下图所示,在底把的边上有两根销钉,一根接近顶部,另一根接近底部,只要把销钉退出来,就可以把整个击发机构的组件从枪上取出来。这种模块化结构不仅能方便转换手枪的击发方式,也方便了生产和组装不同的型号。

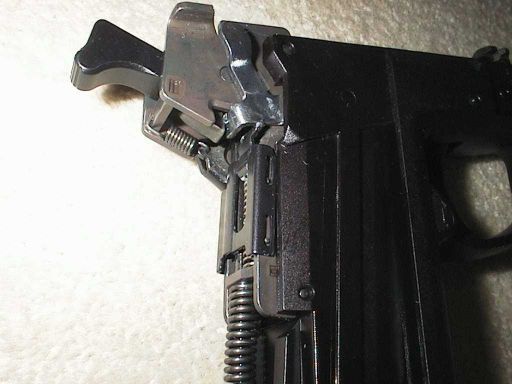

安装在SP2009上的击发机构,可以看到上下两根销钉的位置

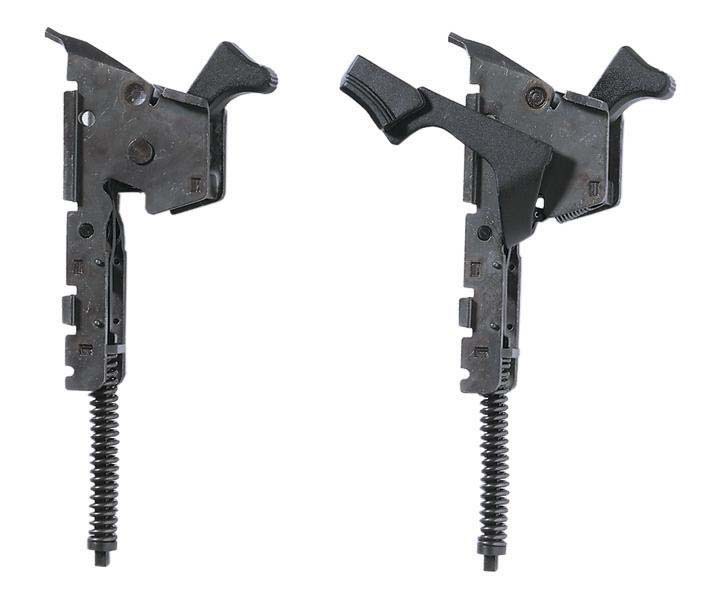

两种击发机构,左边的是纯双动型,右边是单/双动型,有待击解脱杆

由于SIG Pro在德国Sauer生产,因此和其他P220系列手枪一样,在枪管、套筒和底把上都有德国生产的检验标记。如下图中的枪口检验标记“KK”,表示该枪是在1999年生产和通过质量检验的。


套筒的底把,检验标记的位置与其他P220系列是相同的

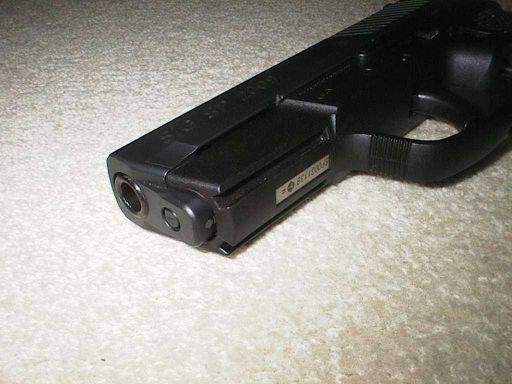

SP2009的枪口部位,可以看到套筒底部的检验标记及底把上的附件导轨

SIG Pro上的瞄准具非常好,非常清晰,标准的瞄准具是宽照门的战斗式瞄准具,有便于夜间使用的白色圆点。在底把的前下方,还有安装附件用的导轨。附件有激光指示器和战术灯两种类型,外形设计都是保形设计,安装后外形线条与底把外形延续。就造型设计来说,SIG Pro的附件设计很漂亮,但从商业角度说却是SIG Pro的失败之处,因为SIG Pro无法使用市面上流行的各种通用手枪附件。为法国生产的SP2022则把导轨改为通用的卡皮汀尼式,这样就能使用通用附件。

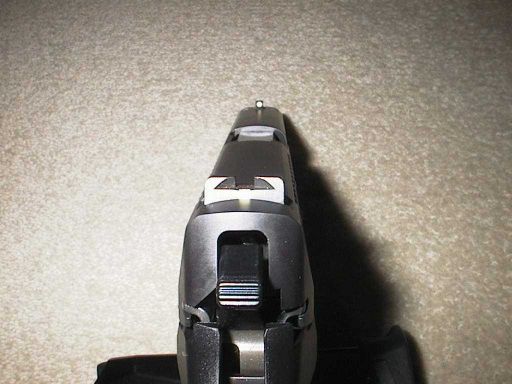

SP2009上的瞄准具

专门为SIG Pro开发的激光瞄具和战术灯相当紧凑,安装在SIG Pro上后与枪成为一体。

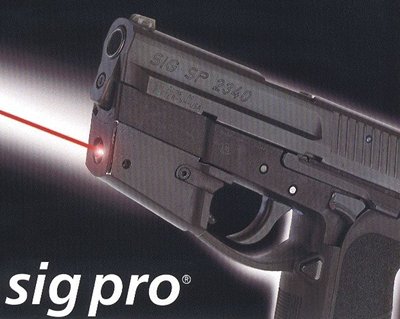

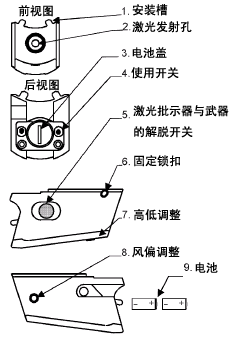

激光瞄准具

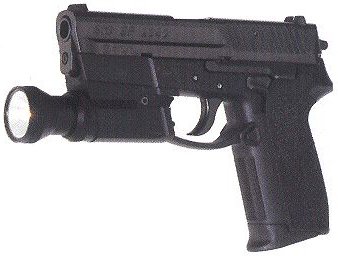

专用的战术灯

从左到右分别为:灯罩及反光杯、灯泡、防震垫、电池壳、电池(两节)、灯座



  SP2009 SP2340 SP2022
口径 9mm Para .40S&W .357SIG 9mm Para
全枪长 190 mm 187 mm
全枪高 144 mm 144 mm
全枪宽 37 mm 34 mm
枪管长 99 mm 98 mm
瞄准基线长 150 mm 150 mm
扳机力(DA/SA) 60N / 20N 45N / 18N
膛线 6条
缠距 250 mm 380 mm 406 mm 250 mm
空枪重(含弹匣) 786 g 855 g 855 g 802 g
弹匣容量 15 rds 12 rds 12 rds 15 rds

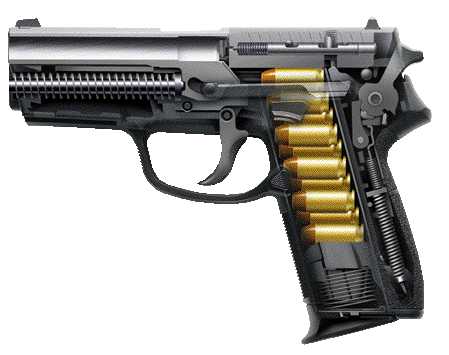

SIG PRO结构





基本原理

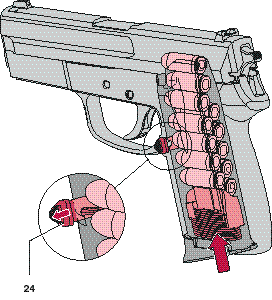

插入弹匣后,弹匣卡笋会向外弹出

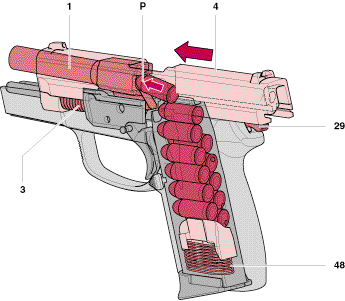

装填动作

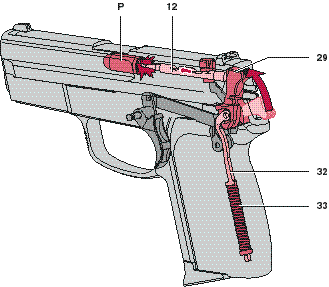

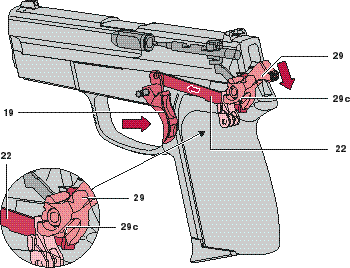

双动模式时,扣下扳机至第一道火时,击锤压下,形成待击状态

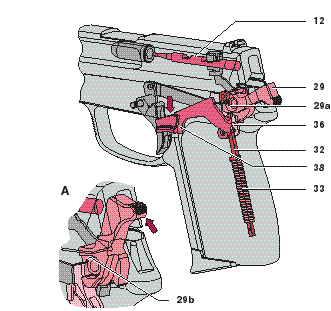

解脱待击状态时,压下待击解脱柄,从而安全地释放击锤

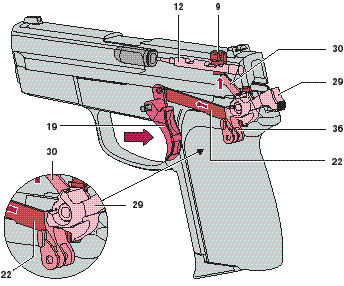

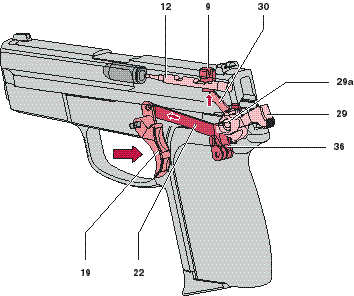

继续扣下扳机,杆会先顶开击针保险,然后阻铁才释放击锤




击锤打在击针上,击针撞击底火,击发

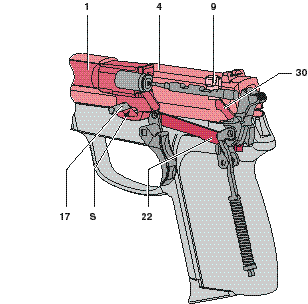

开锁

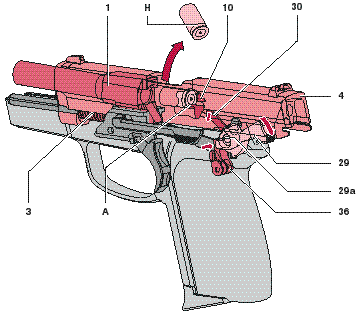

套筒后座,抛出弹壳,同时压下击锤




继续射击则为单动击发模式

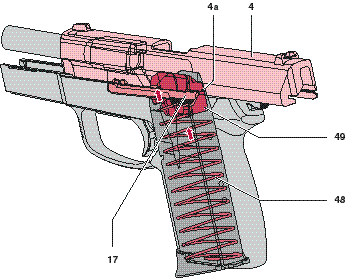

弹匣打空后,托弹把把空仓挂机向上顶,卡住空仓挂机槽,阻止套筒复进

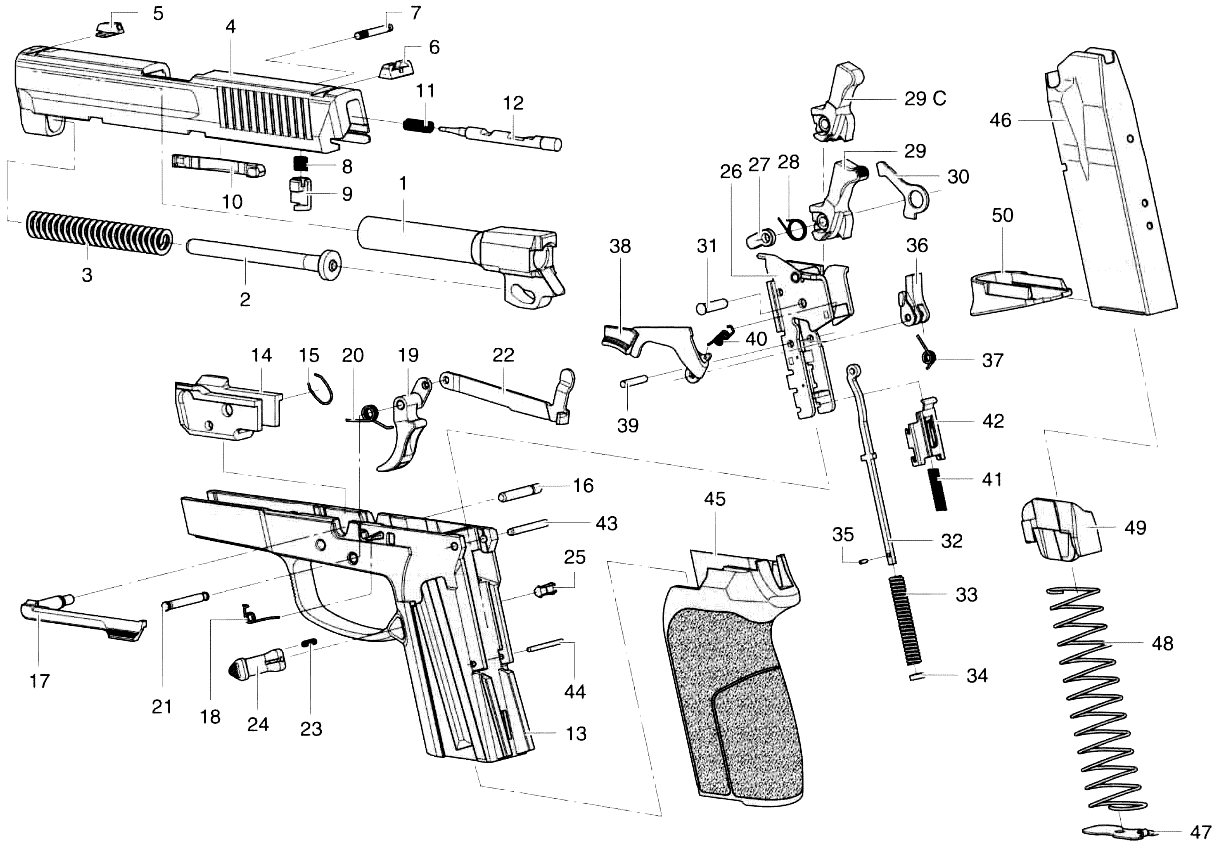

1. 枪管 18. 空仓挂机簧 35. 待击连杆轴
2. 复进簧导杆 19. 扳机 36. 阻铁
3. 复进簧 20. 扳机簧 37. 阻铁簧
4. 套筒 21. 扳机轴 38. 待击解脱杆
5. 准星 22. 扳机拉杆 39. 阻铁轴
6. 照门 23. 弹匣卡笋簧 40. 待击解脱杆簧
7. 击针档杆 24. 弹匣卡笋 41. 推板簧
8. 保险机簧 25. 弹匣卡笋定位 42. 扳机拉杆推板
9. 保险机 26. 击锤座 43. 上销钉
10. 抛壳挺 27. 驱动杆 44. 下销钉
11. 击针簧 28. 回转簧 45. 握把套
12. 击针 29. 击锤 46. 弹匣
13. 套筒座 30. 保险杆 47. 弹匣底板
14. 发射座 31. 击锤轴 48. 弹匣簧
15. 闭锁轴弹簧 32. 待击连杆 49. 托弹板
16. 闭锁轴 33. 待击弹簧 50. 弹匣底座
17. 空仓挂机柄 34. 待击连杆轴衬

分解步骤


资料来源:Modern Firearms & Ammunition site

     SAUER公司网站

     REMTEK - ARMS
