Ultimax 100轻机枪的型号/结构特点 —

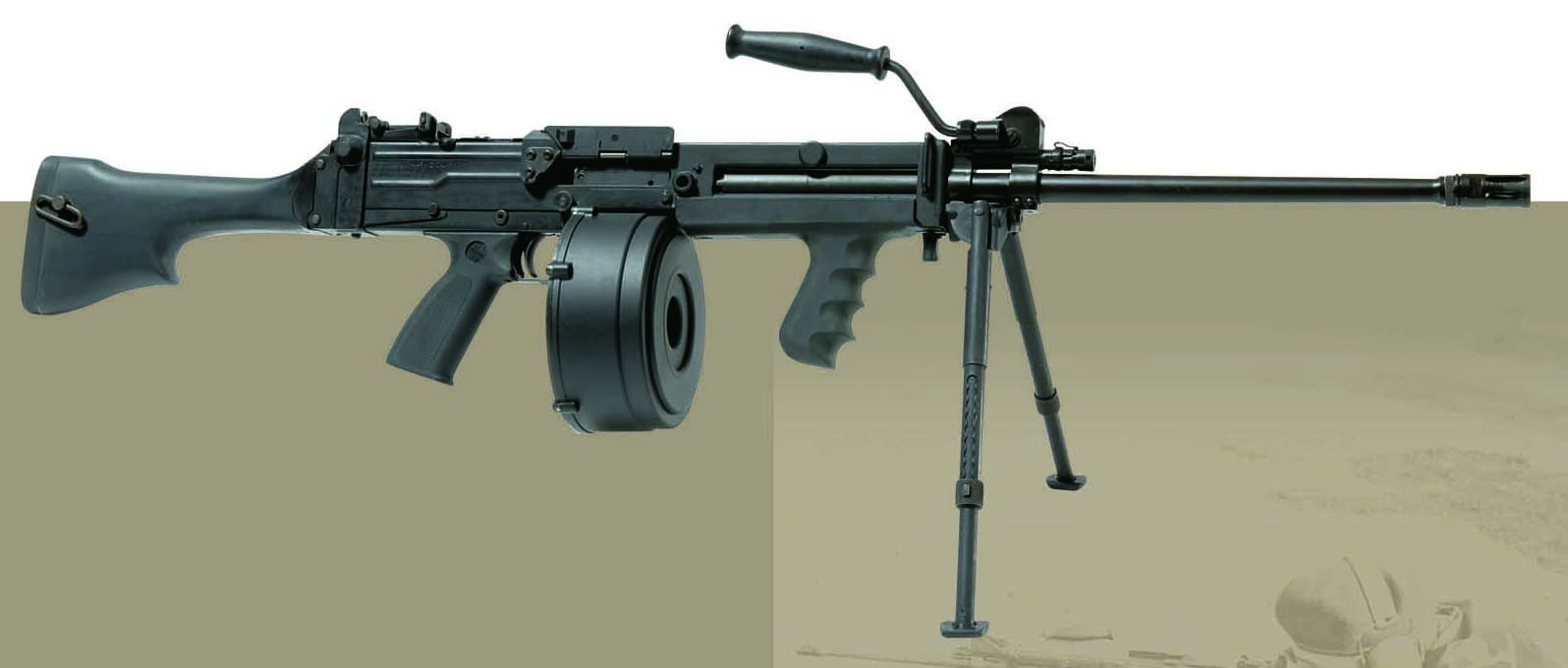

Ultimax 100式轻机枪采用短行程导气活塞式操作原理，导气箍上有一个气体调节器，使武器的射速在每分钟400至600发之间进行调整，也可以关闭导气孔来发射枪榴弹。

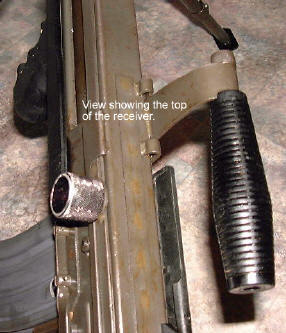

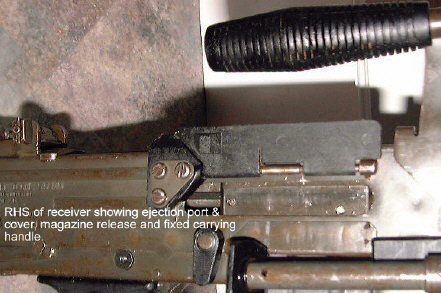

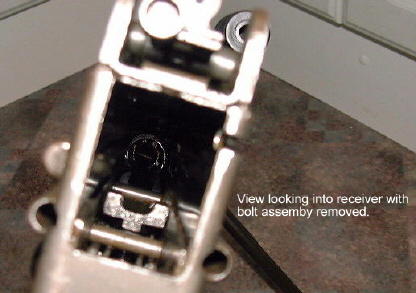

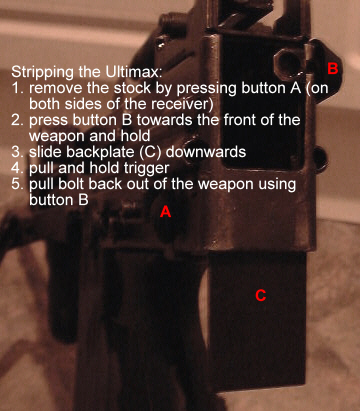

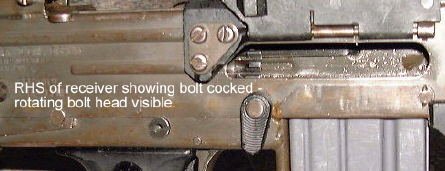

枪机组件是一个凸轮带动的回转式枪机，多闭锁突笋机头类似于M16的设计，并带有顶壳式抛壳挺和拉壳钩，击针装有弹簧。复进簧导杆穿过机框顶部，长长的复进簧向前一直延伸到至枪管上方，因此虽然恒定后坐的枪机行程很长，但机匣却不必向后延伸得太长。枪机系统的闭锁机构可防止由于武器射击准备不足或掉落等原因造成的走火。圆柱形拉机柄在枪身左上方，射击时不随枪机一起运动，拉机柄与一块防尘盖连在一起，可盖住机柄活动槽防止污物进入机匣内。抛壳口在机匣右侧，设有防尘盖，抛壳时自动打开。

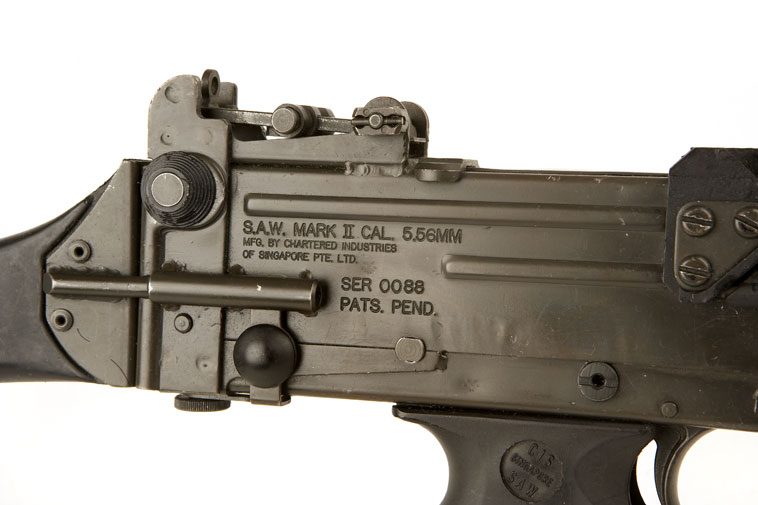

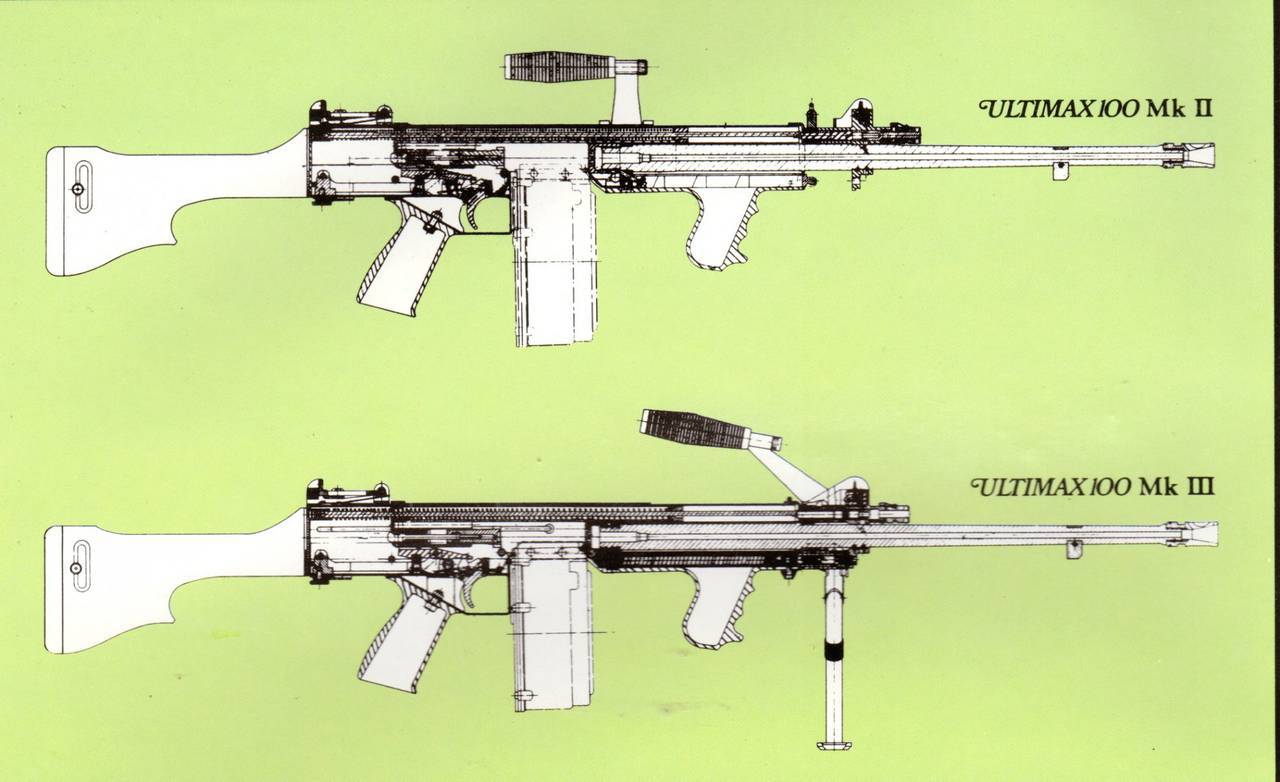

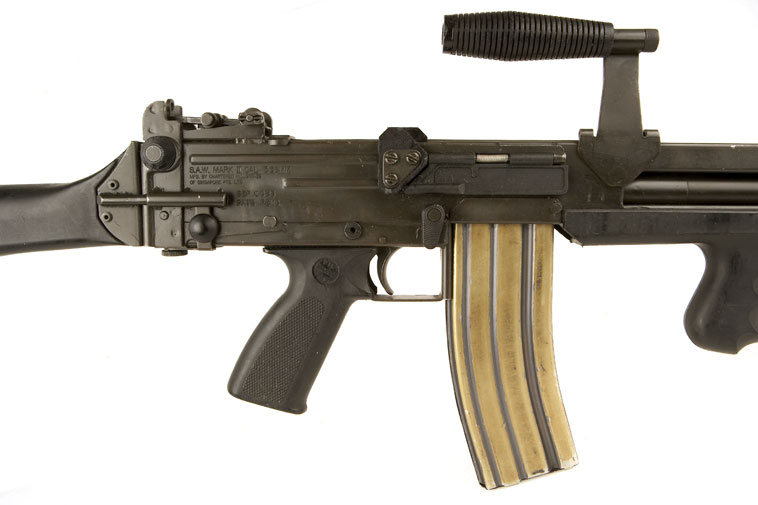

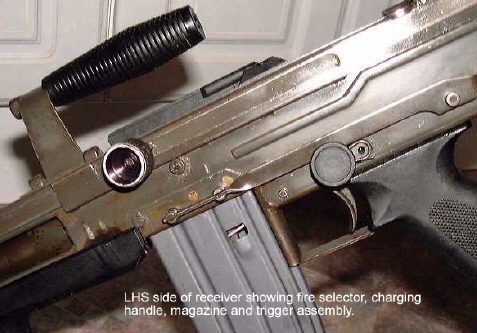

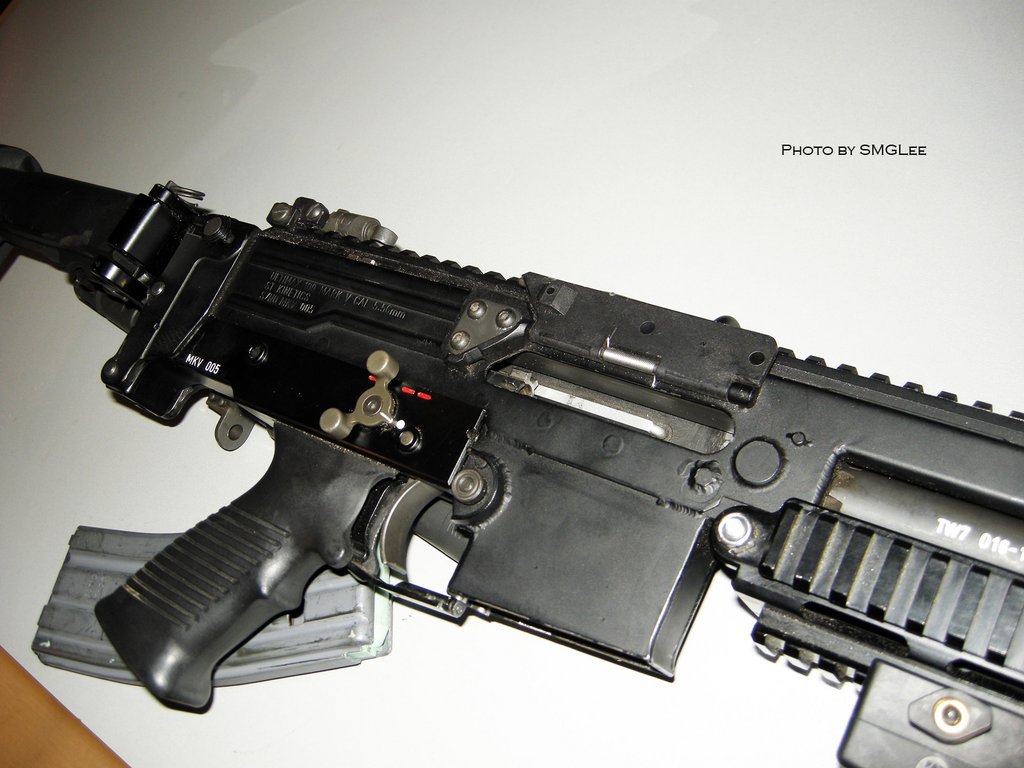

MK2型和MK3型机匣左侧握把上方装有一个手动保险机柄，向下扳动时为保险状态，能锁住枪机。MK4型采用可拆卸的独立握把组件，其保险机柄增设快慢机功能，有保险、半自动和全自动3个装定位置，也可改换成有4个位置的快慢机（保险、半自动、3发点射和全自动）。

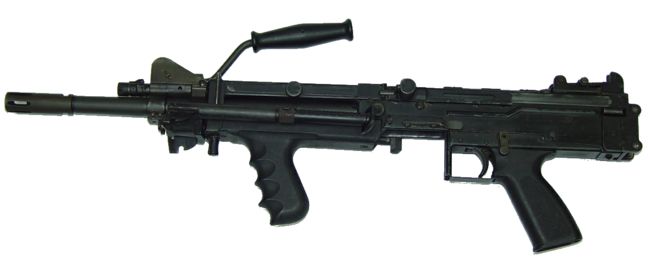

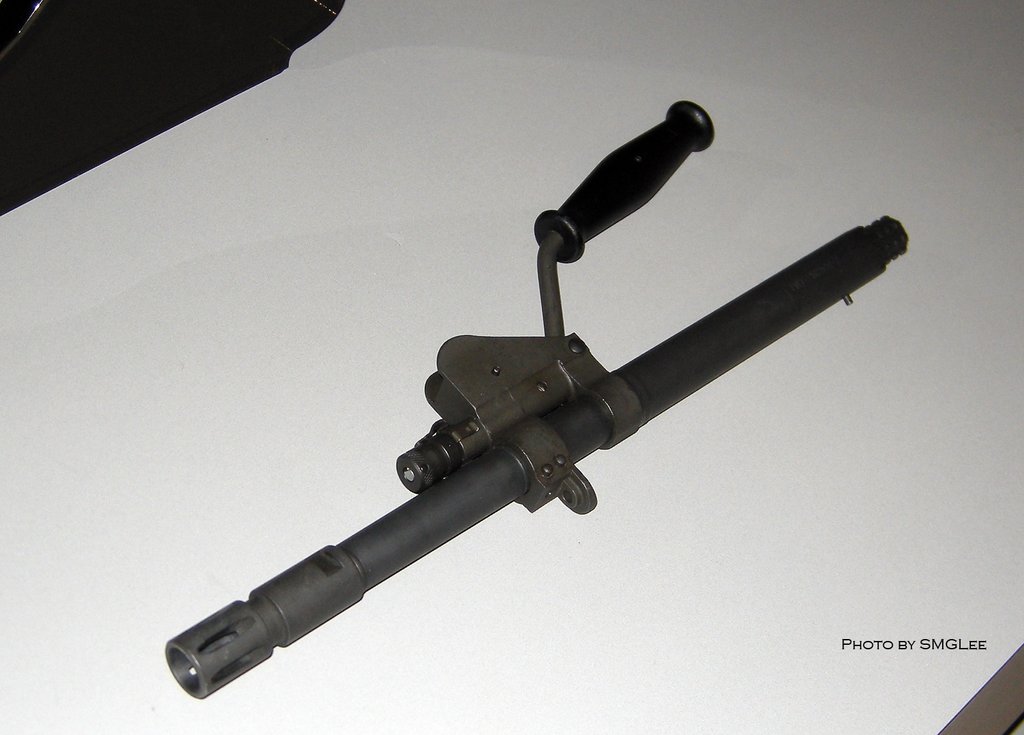

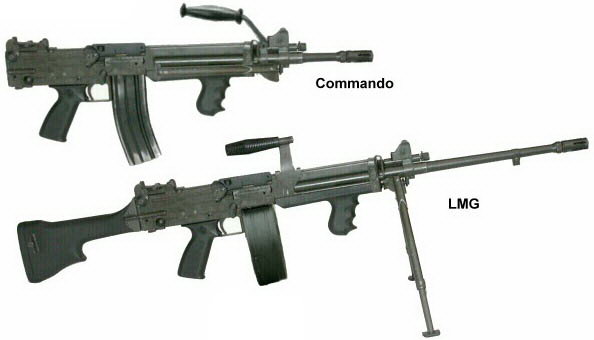

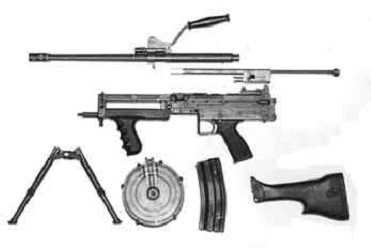

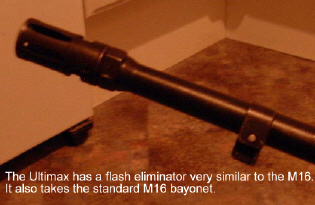

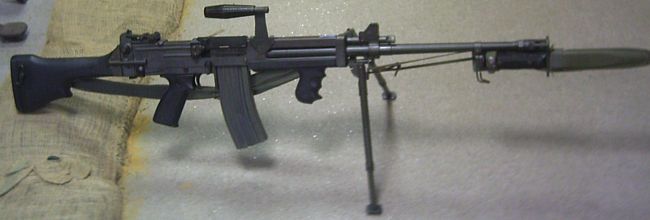

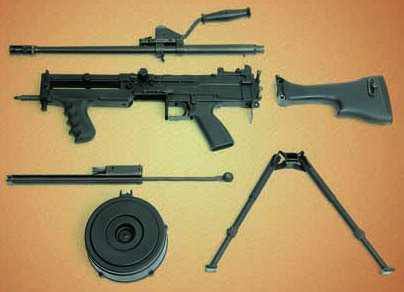

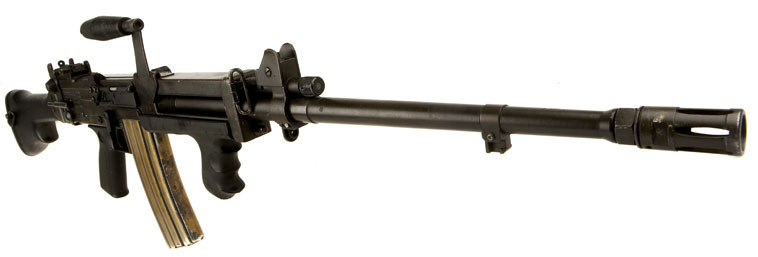

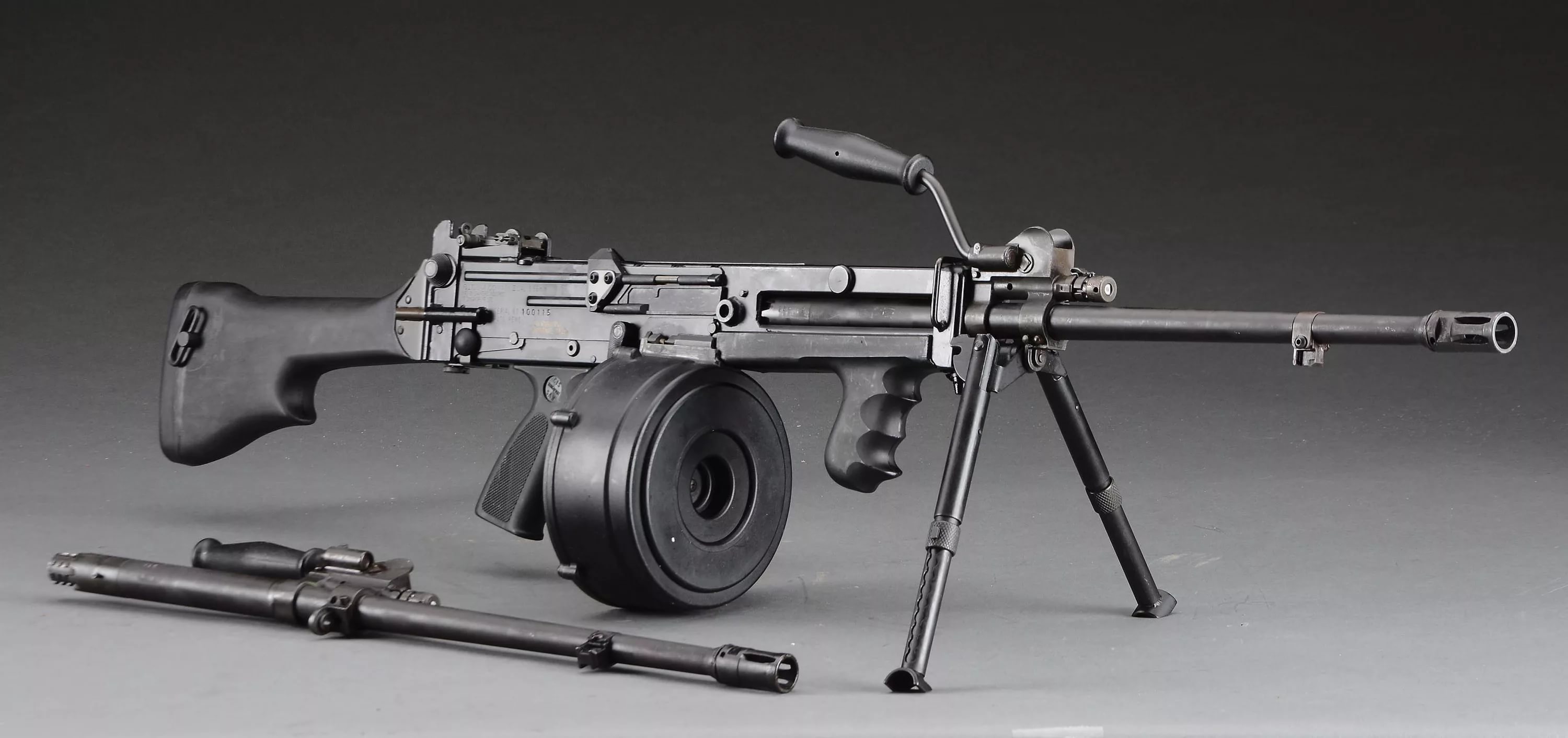

Ultimax 100机枪的枪管有适合M193口径和适合北约标准口径（SS109）两种不同的型号，前者的膛线缠距为305mm，后者的为178mm。除了早期的MK2型为固定式重型枪管外，此后生产的Mk3型和Mk4型均具有快速更换枪管功能，而且都有两种不同长度的枪管供选择，分别为长20英寸（约508mm）的标准枪管，长13英寸（约330mm）的伞兵型枪管。还有一种名为“VIP护卫型枪管”作为可选配件，长仅10.5英寸（约267mm）。枪管口部安装有类似于M16的鸟笼形消焰器和刺刀座，可配用美军M7刺刀，而且也能发射北约标准的22mm标准枪榴弹。更换枪管时不需要专门的工具辅助，安装于枪管上的提把可让射手避免接触灼热的枪管，提把也供士兵提枪携行用。

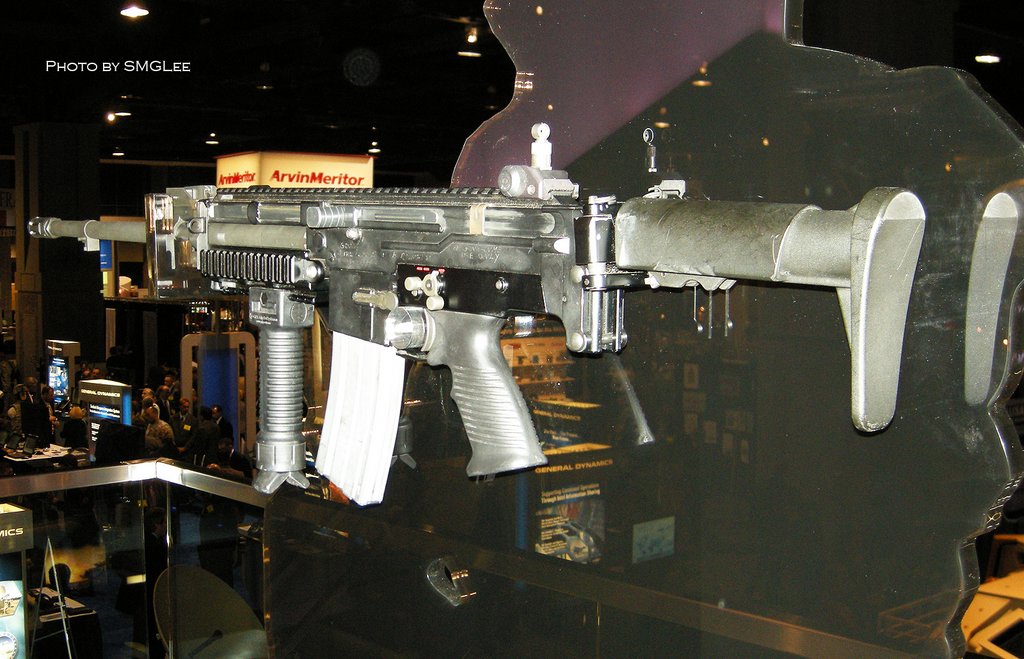

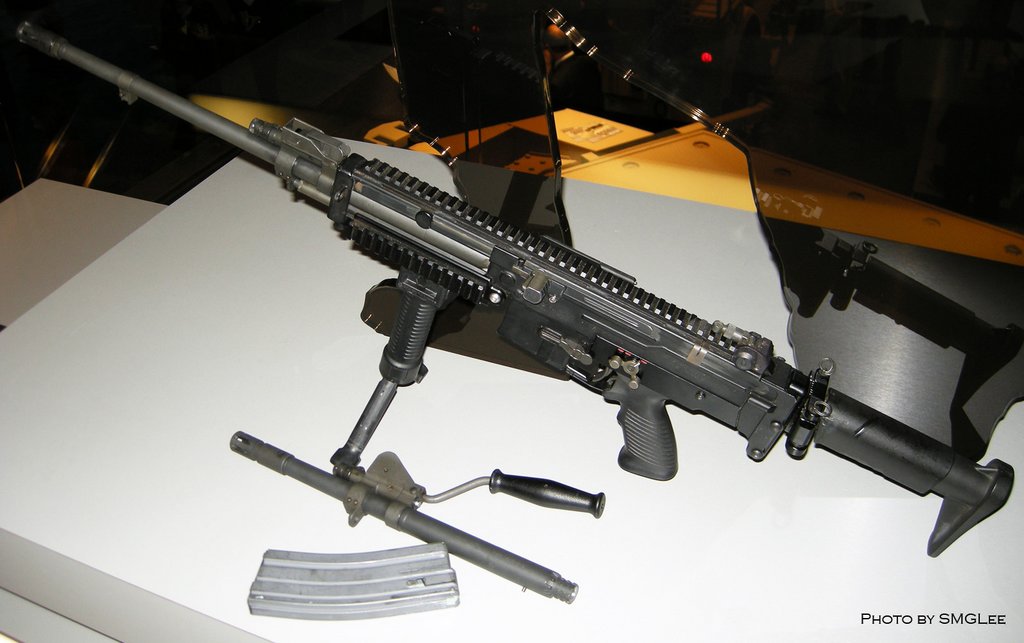

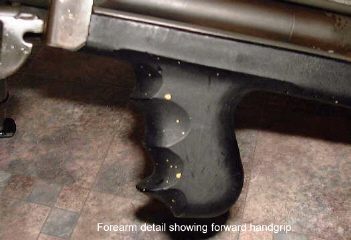

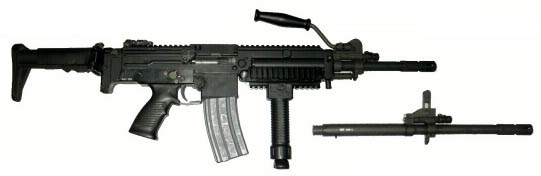

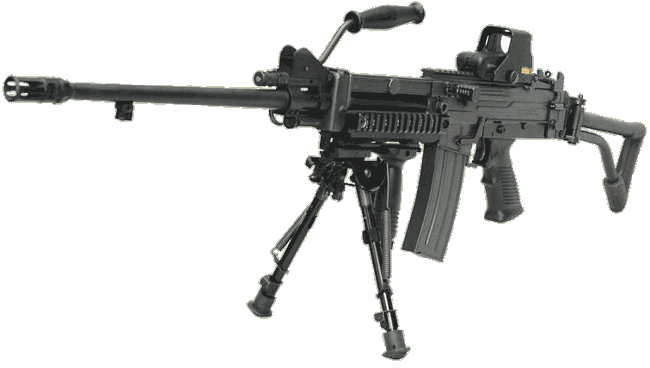

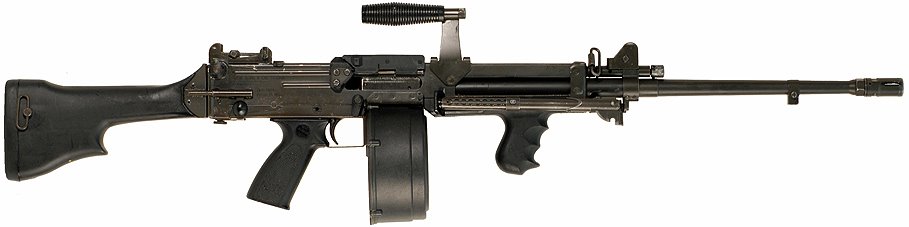

机匣由钢板冲压而成，为长方形结构，并向前延伸至导气箍的后方。在MK2型和MK3型上，有一个带小握把的前托固定在机匣前延伸部位的底部。而MK4型则根据美国海军陆战队的招标要求，把这个前托上的小握把取消了，改为在3点、6点和9点钟方向上各整合一段皮卡汀尼导轨，可安装战术灯、激光指示器、垂直前握把等附件。

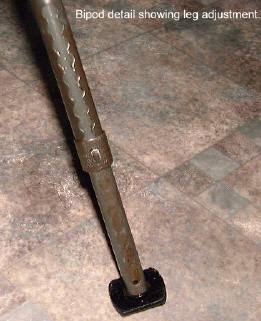

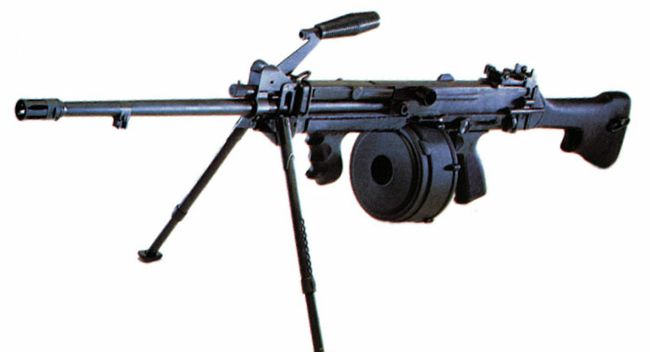

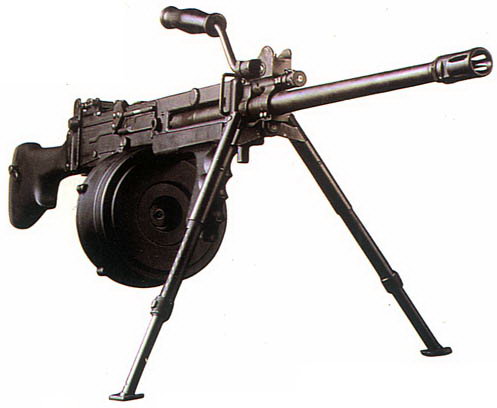

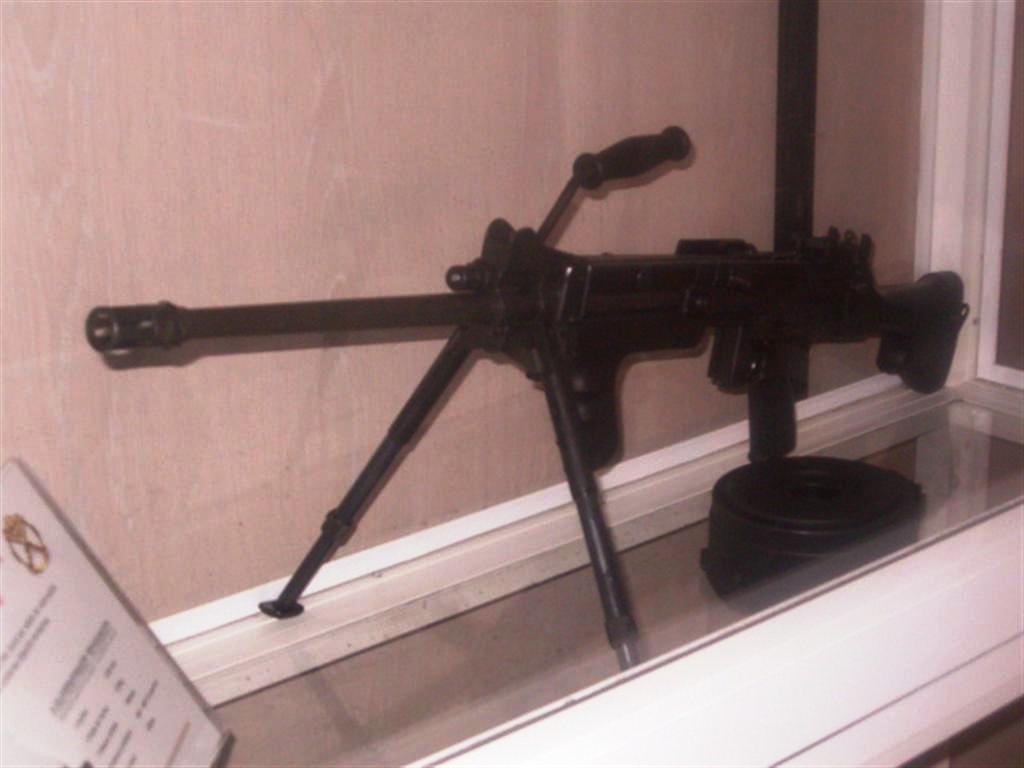

该枪的两脚架则安装在机匣前端，方向射界为±15°，不使用时也可折叠在枪管的左右两侧，使用时只要轻轻地拿下来向前一推就能就位，非常轻巧。两个腿架都可以通过一个简单的按钮卡扣单独调节其高度，方便在高低不平的地表使用。不需要时该两脚架也很容易拆卸。为便于在车辆或直升机上使用，CIS公司还为该枪生产了单联和双联两种固定枪架。

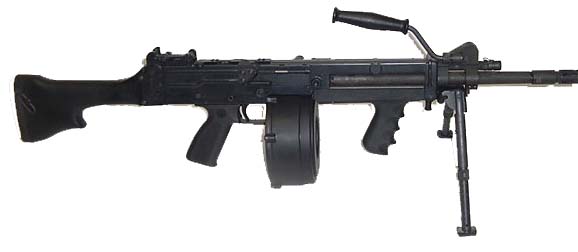

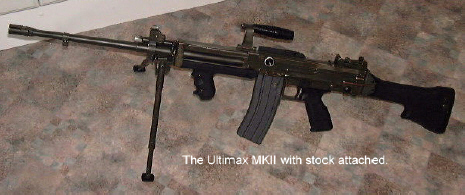

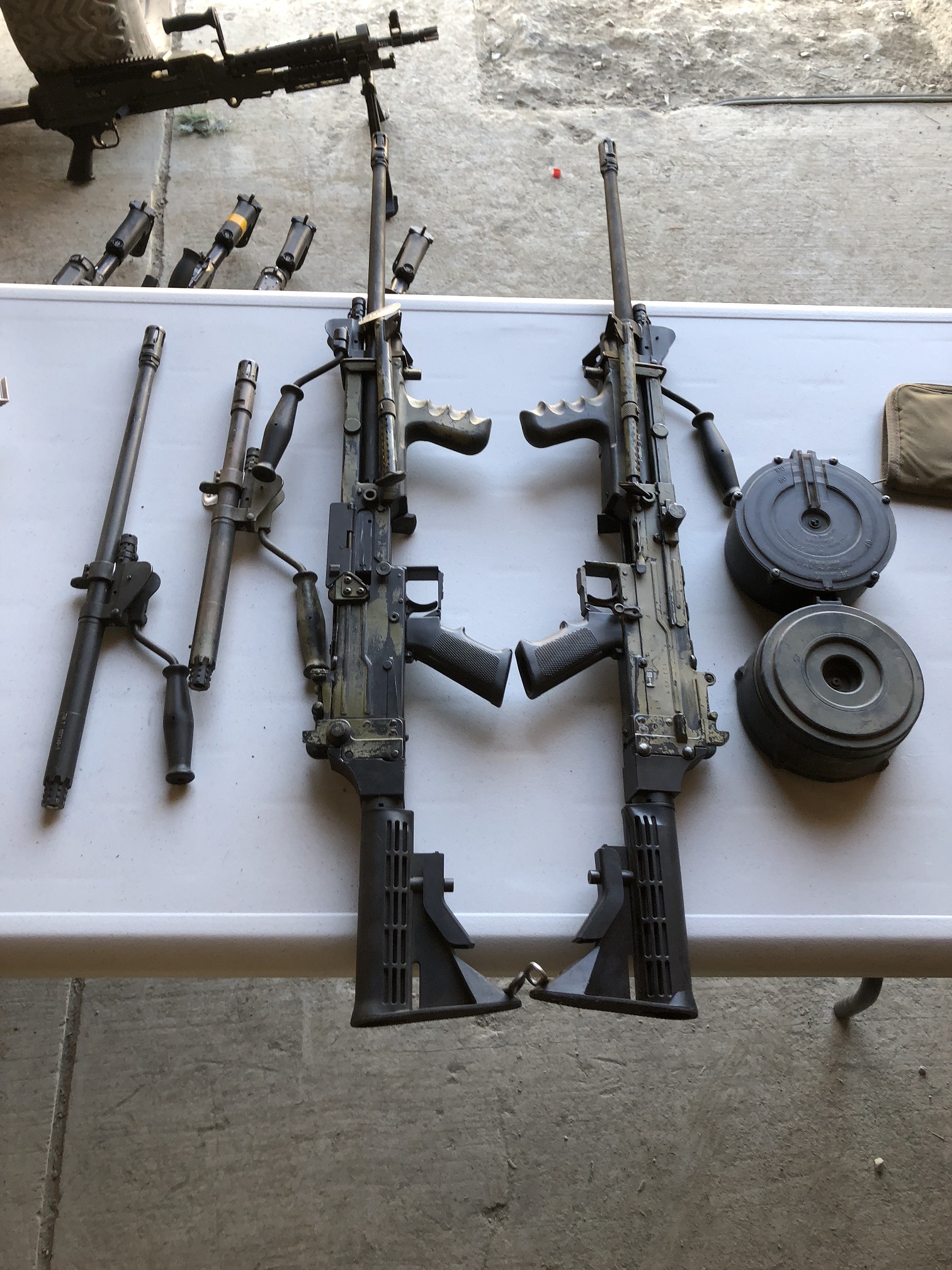

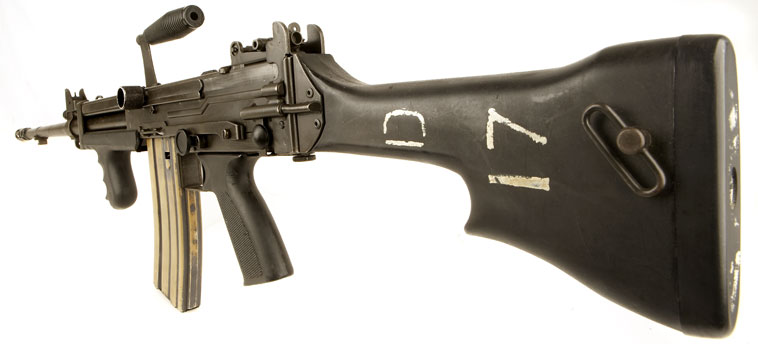

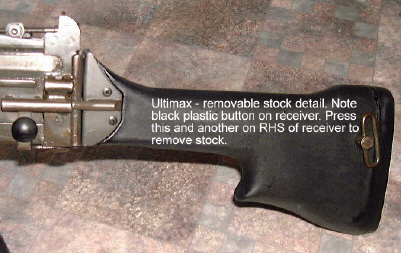

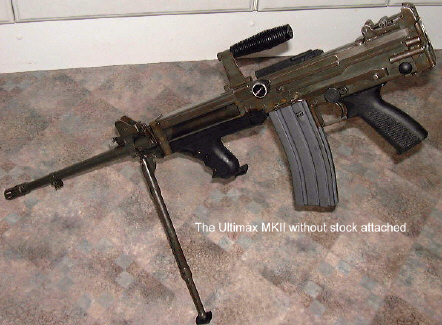

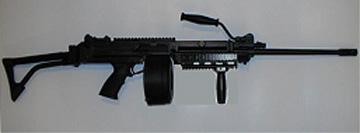

在MK2型和MK3型上都采用塑料制的固定式枪托，该枪托也可以快速拆卸，而且由于武器重量较轻而后坐力又极低，该枪完全可以不用枪托进行射击，因此在近距离战斗和城市战中使用极为便利，而且也方便了机械化部队或空降部队在机动中携带。但不使用枪托时自然会降低对远距离目标的命中率，所以大多数射手一般都是使用枪托进行抵肩射击的。在最新的MK4型上改用了可折叠的骨架形金属枪托，在不需要使用枪托时可折叠起来而不需要拆卸，因此更加灵活机动。如果客户提出需要，STK公司还可以换成类似美军M4卡宾枪的伸缩枪托。

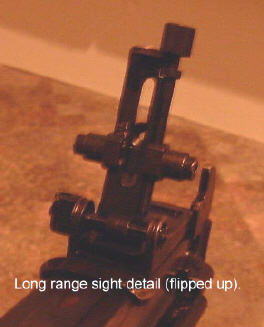

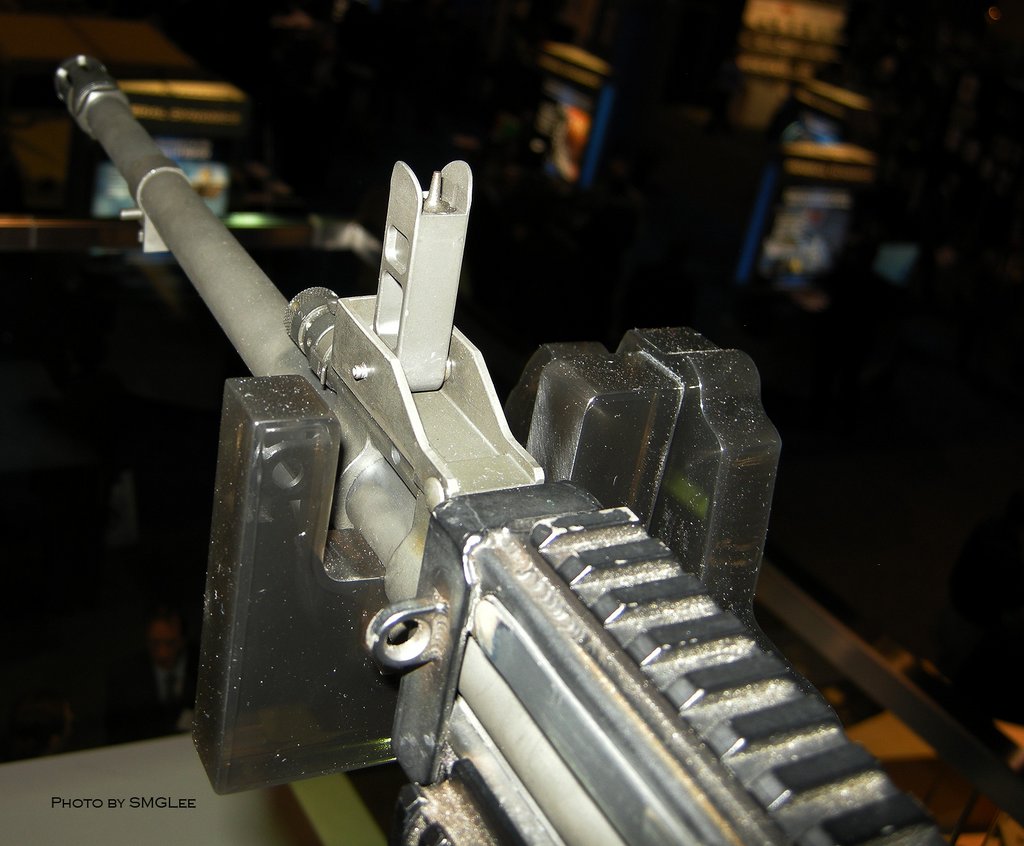

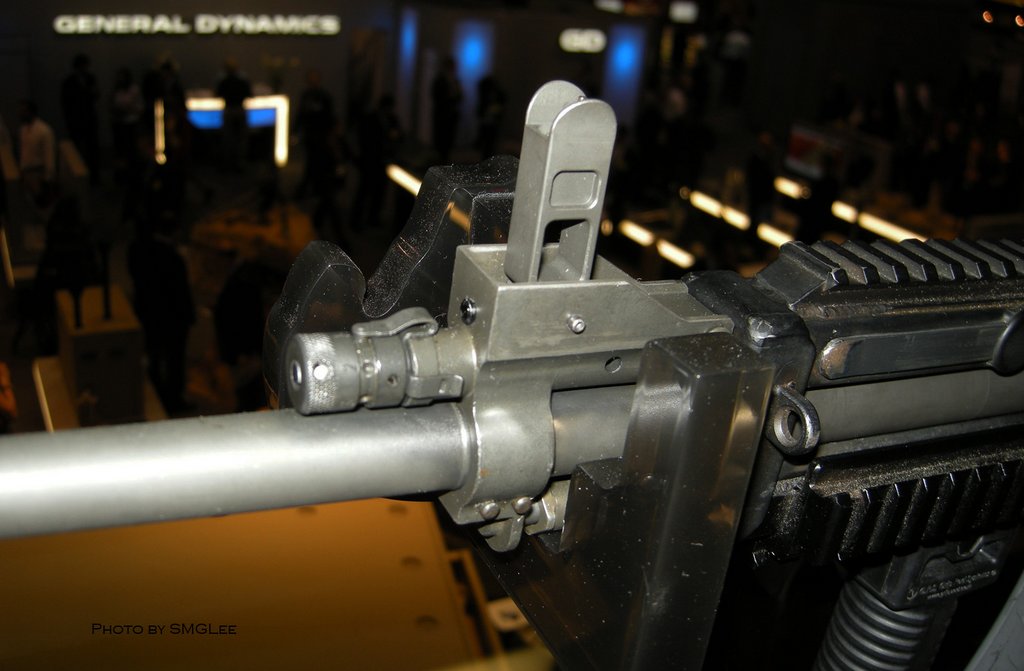

瞄准装置为觇孔式照门和圆柱形准星。准星与导气箍一起固定在枪管中部，可修正高低和风偏，两侧有翼形板保护；照门可调整射程，在近距离使用时为平放的弧形表尺，远距离使用时可竖起来变成立框式表尺，表尺刻度从100m到1000m，每100m递增一个装定分划。

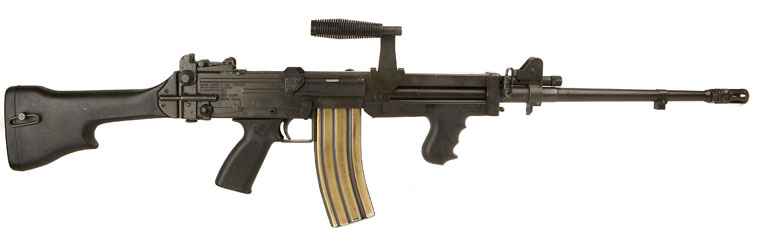

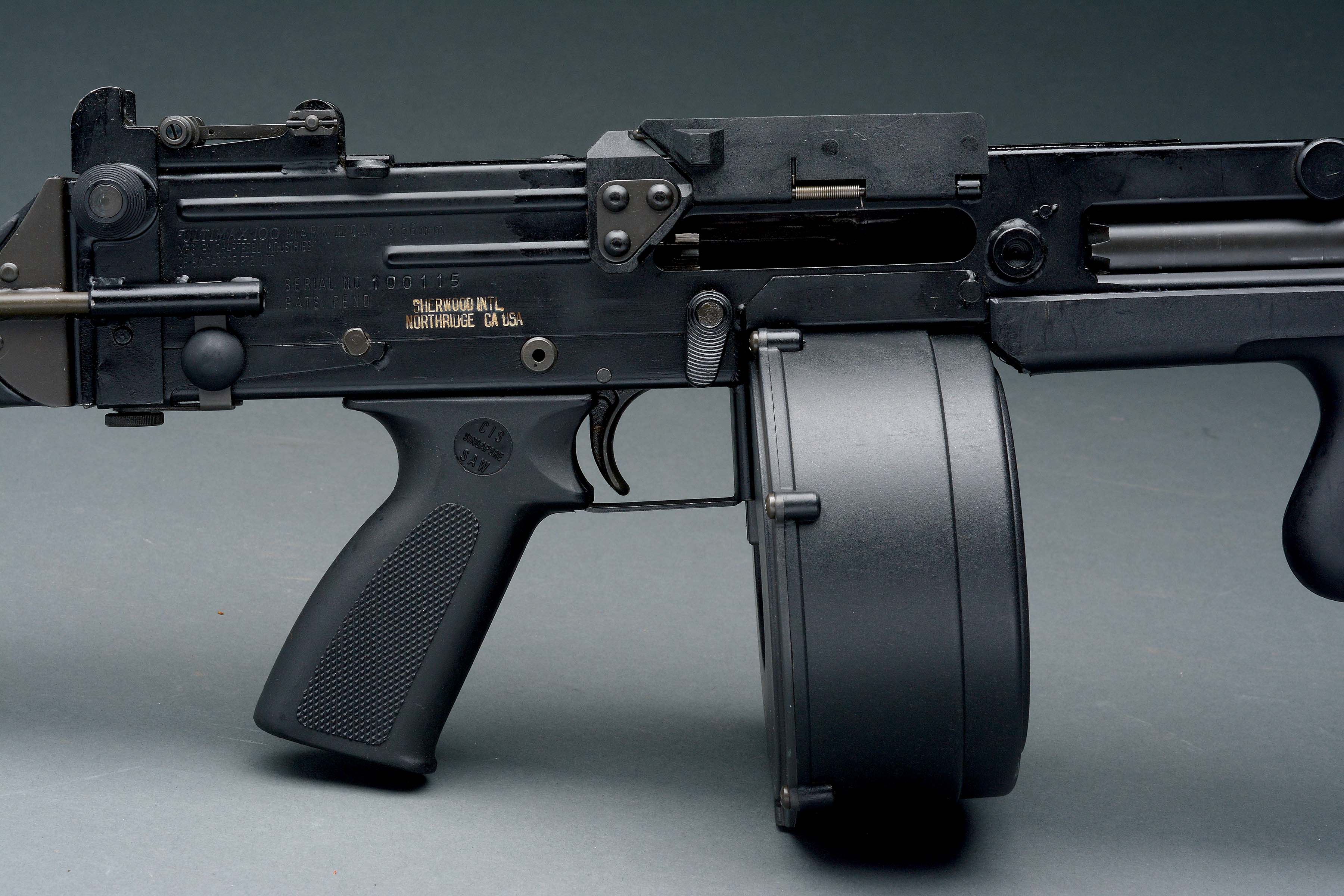

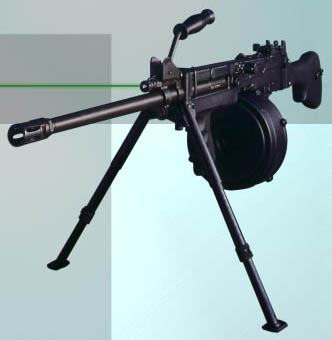

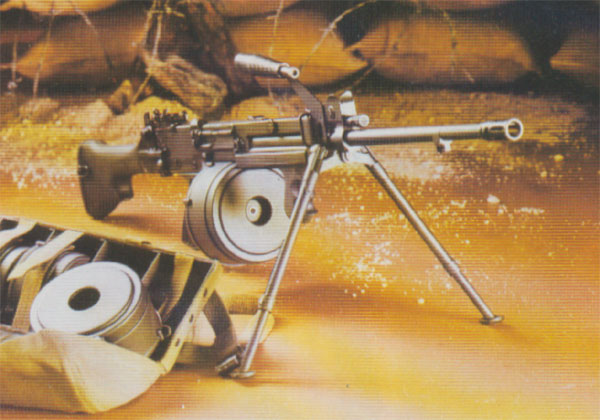

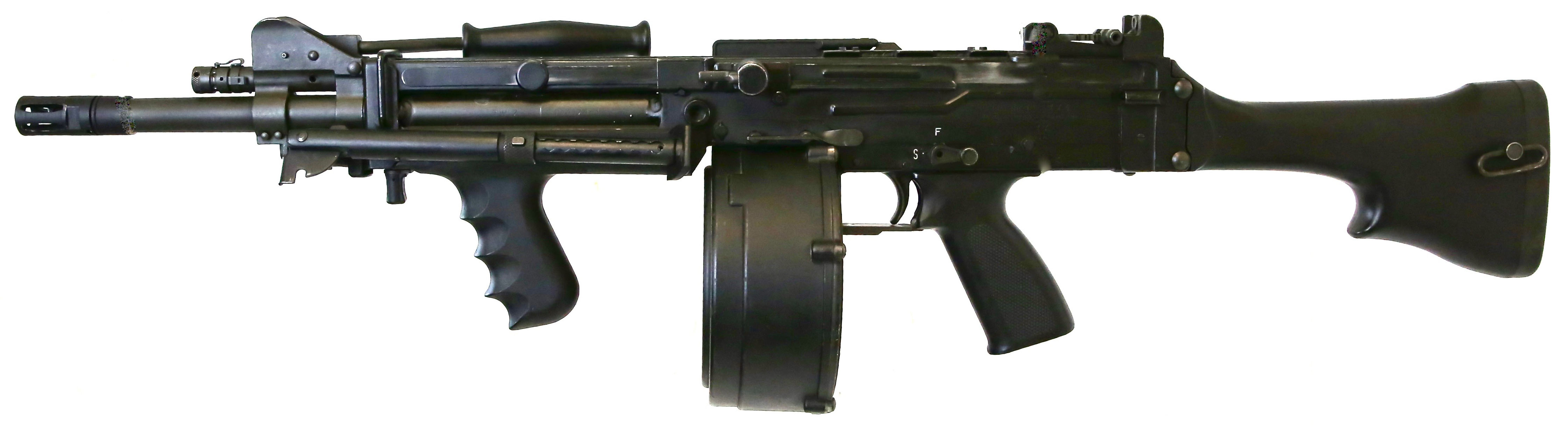

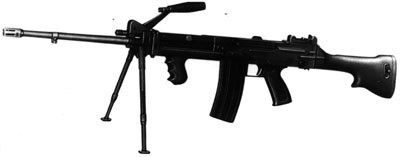

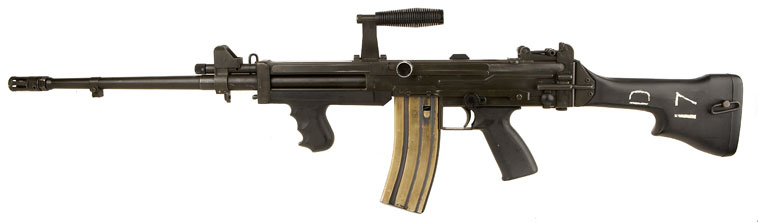

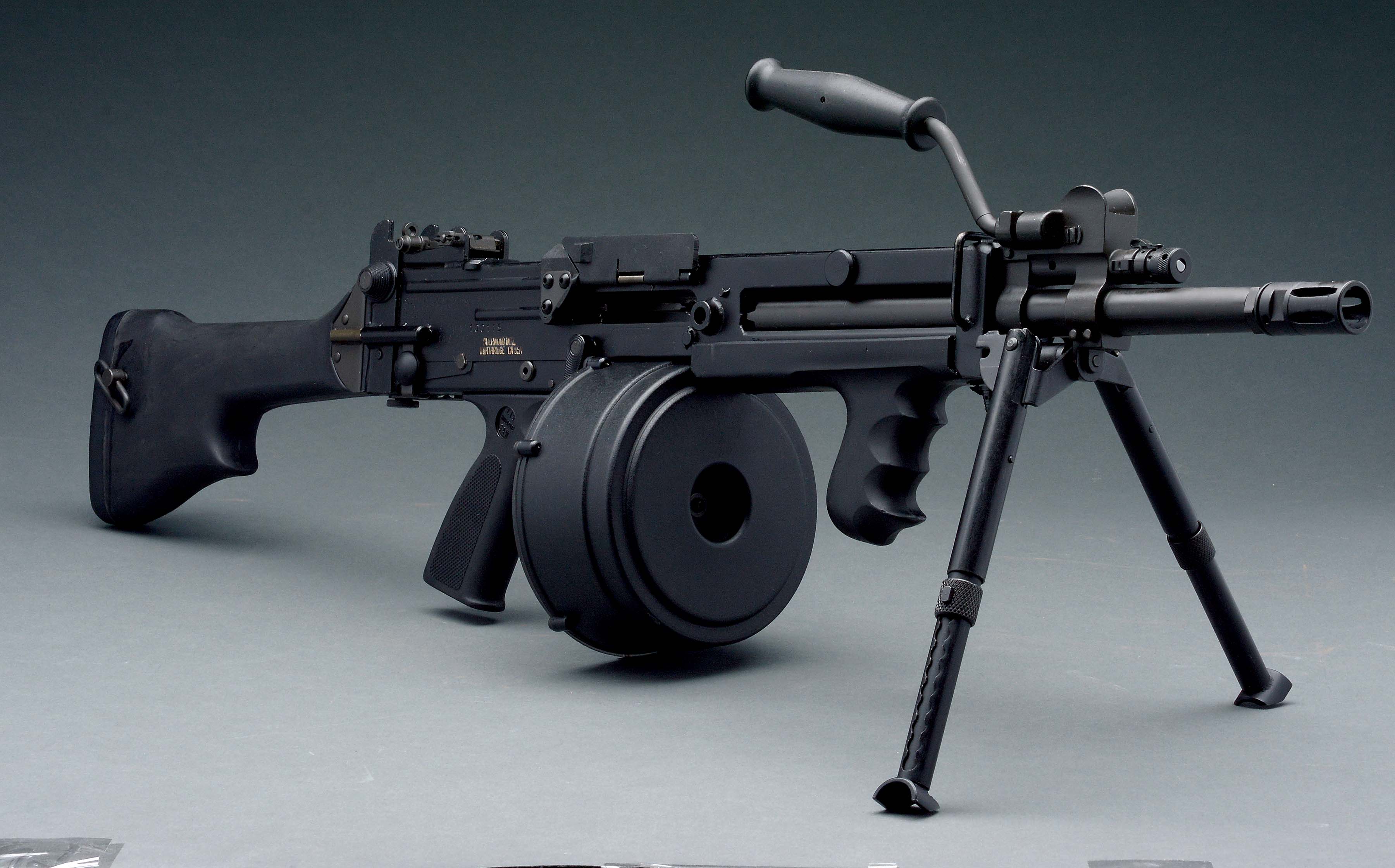

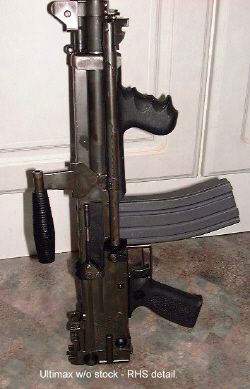

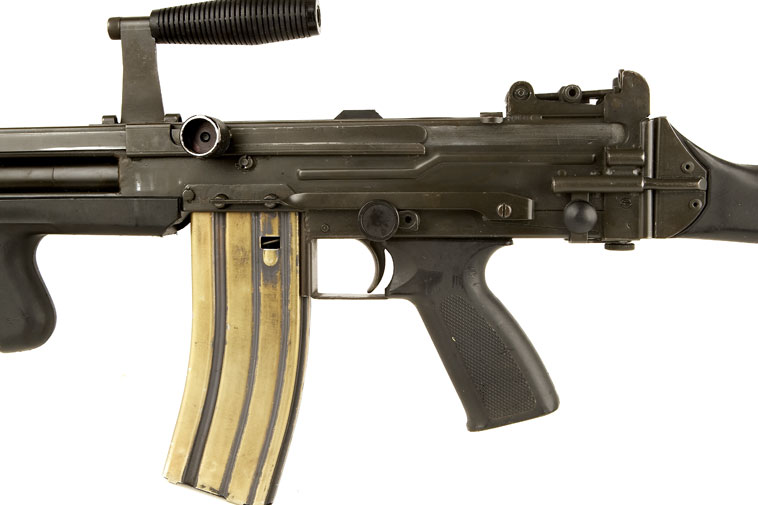

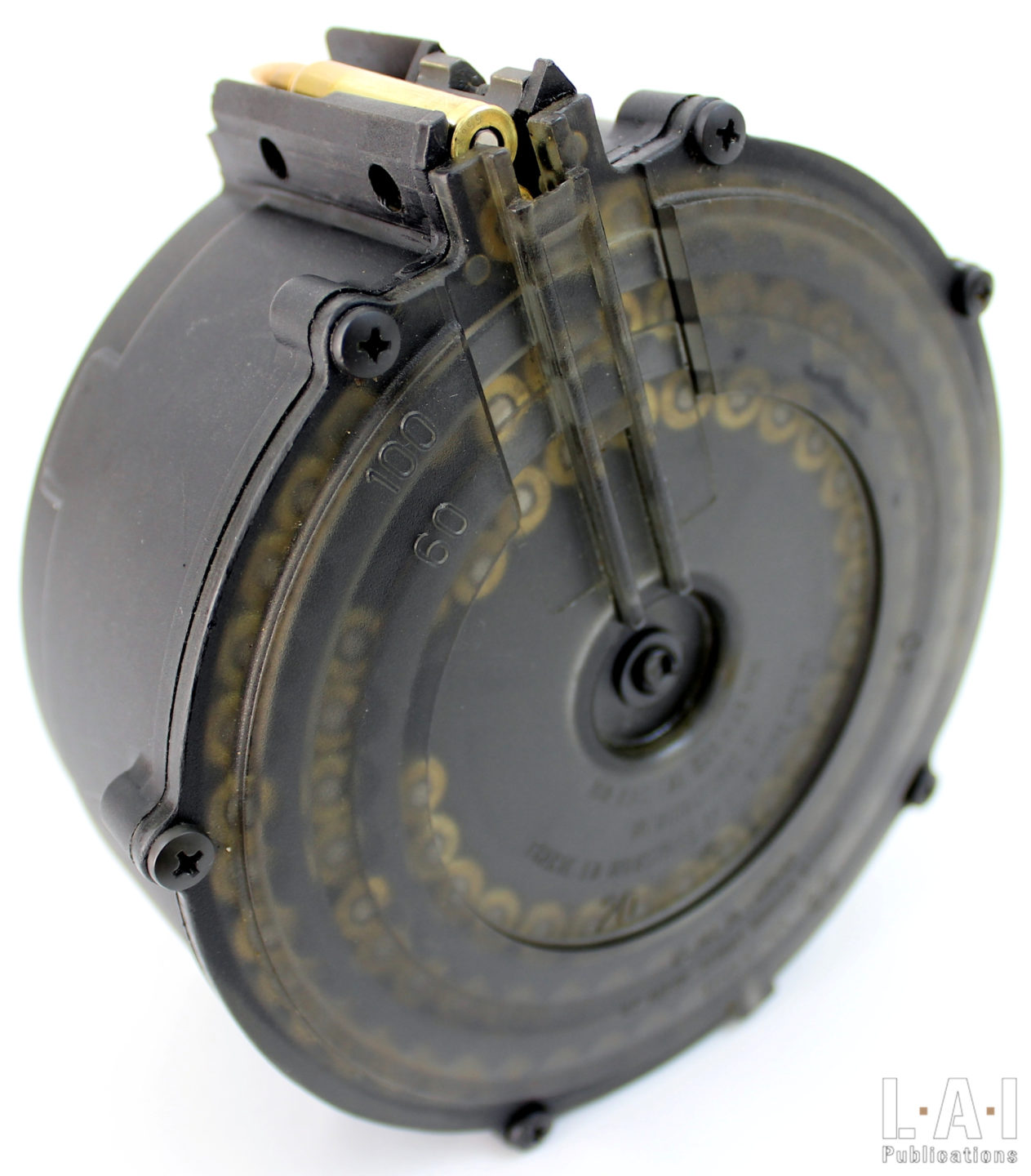

Ultimax 100机枪配用专门的供弹具，有60发或100发两种容量的塑料弹鼓，必要时也可使用新加坡SAR80突击步枪配用的20发或30发弹匣，但一般发现的照片中都只看到使用100发弹鼓的情况。100发弹鼓重仅0.6kg，装满实弹后也只重1.7kg。配套的弹药携具有两种，一种只能放1个100发弹鼓，另一种携带4个100发弹鼓。乌蒂马斯机枪的塑料弹鼓的造价很便宜，因此在战场上可视为一种消耗品，打空了就扔掉也不心痛——除了军需官，所以实际使用中士兵还是会收起打空的弹鼓的。此外塑料弹鼓还有另一个优点，就是供弹可靠性比金属弹鼓高。要知道在枪身下挂着这么大的一个弹鼓，在做出各种战术动作时很难避免磕磕碰碰，金属弹鼓如果某个部位被碰凹了，很容易导致供弹被卡，而塑料弹鼓却不容易变形。另外该弹鼓的背板还采用了半透明的材料，让射手可以掌握余弹数量。但该弹鼓有一个缺点，就是装弹困难，由于弹簧的力量太强，又没有快装功能，因此只能在装弹器的辅助下装弹。弹匣的解脱卡笋位于机匣右侧，位置与机匣左侧的保险机柄相对，而且尺寸也很大。

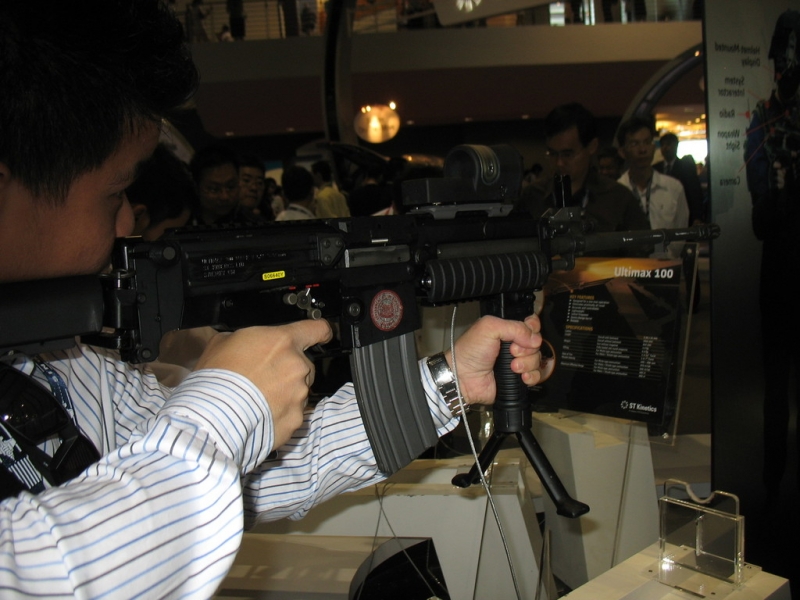

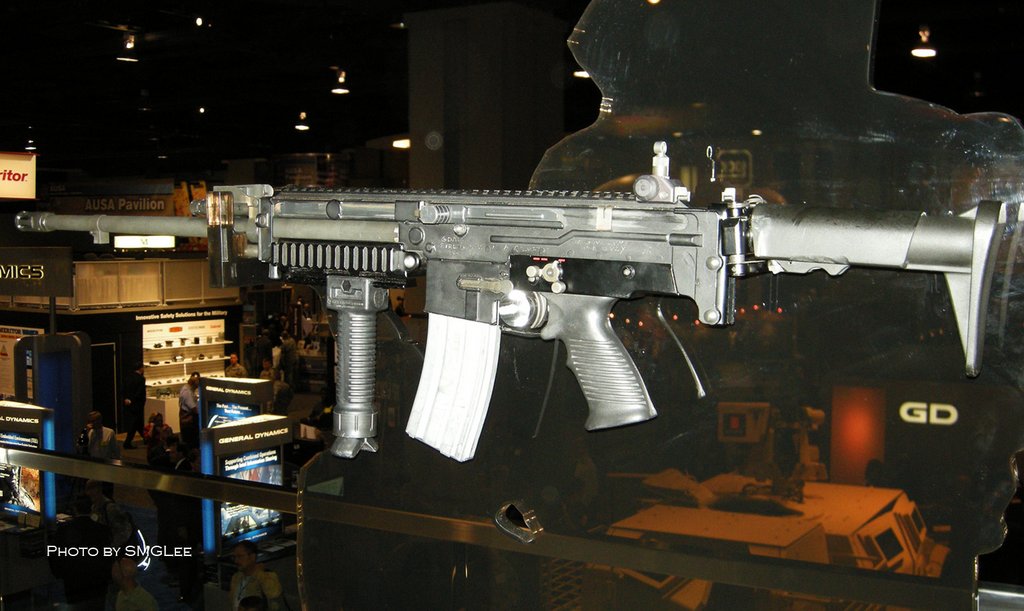

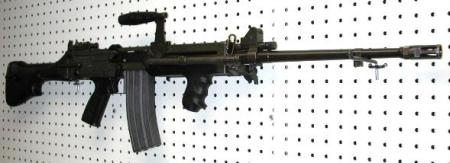

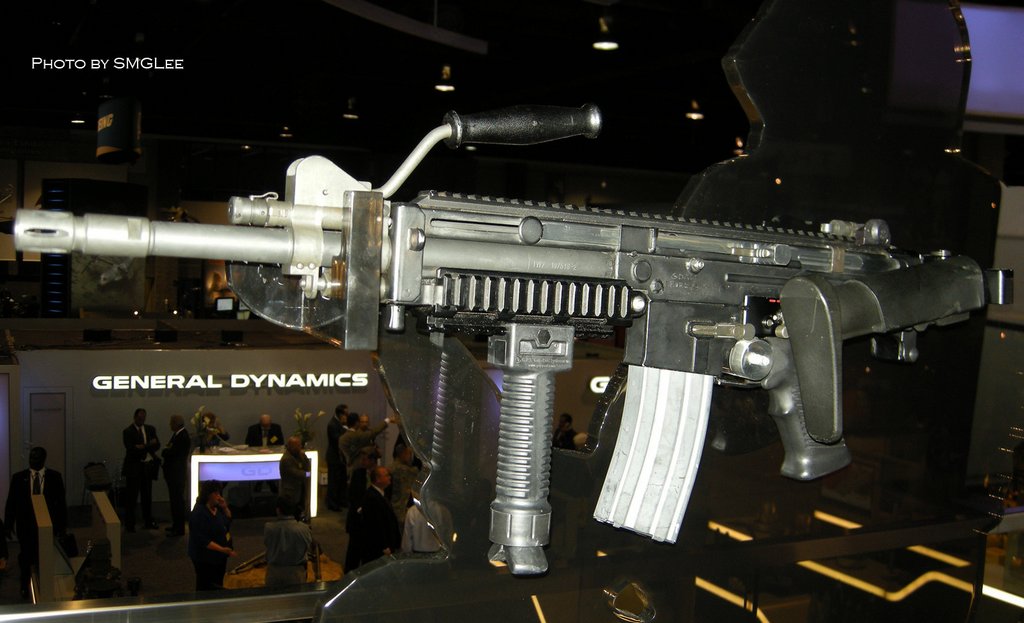

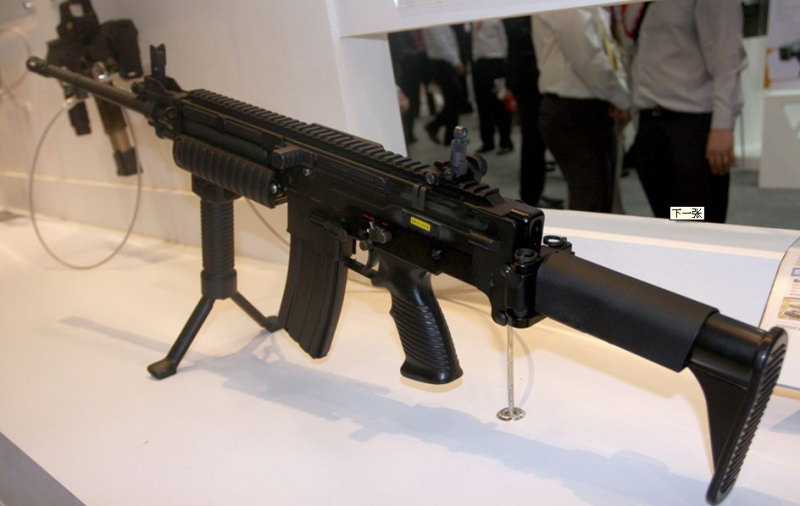

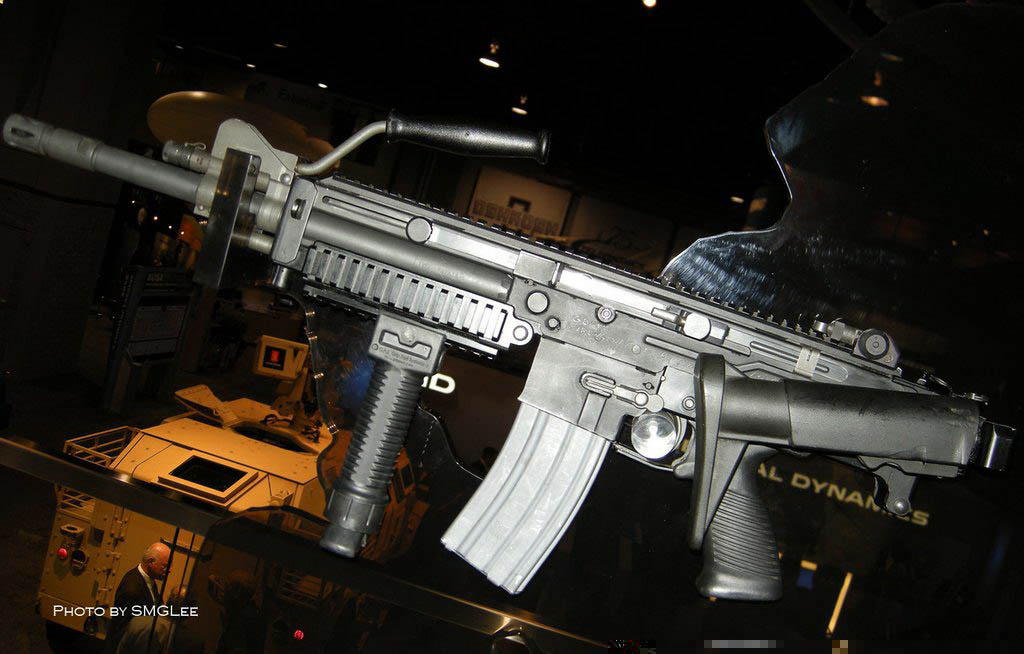

由于Ultimax 100的弹匣卡扣形式与M16的弹匣座不相同，因此为参与美国海军陆战队竞标项目而改进的MK4型采用了一个新的弹匣插座，以便能使用100发Beta C-Mag弹鼓或M16弹匣。有意思的是，C-Mag弹鼓最初也是由詹姆斯·沙利文研制的，在早期的设计中，其双鼓形弹匣体是采用尼龙材料，而中间的盒形部分由钢制成。因为枪弹在弹鼓内运动时摩擦力较盒形弹匣的大，采用尼龙鼓体可以降低摩擦力，不需要加上石墨粉之类的润滑物就能以保证枪弹在弹鼓内运动顺畅。后来Beta公司把尼龙双鼓部分换成另一种塑料聚合物，并把中间的盒形部分也改为聚合物，同样不需要润滑，而且能降低成本和减轻重量，但需要加强盒形部分来防止在射击时开裂。Beta公司最近还为C-Mag弹鼓的背板改为黑色半透明的塑料（Lexan莱克桑），就像原本的乌蒂马斯弹鼓的半透明背板一样，方便射手在战斗期间掌握补给弹药的时机。

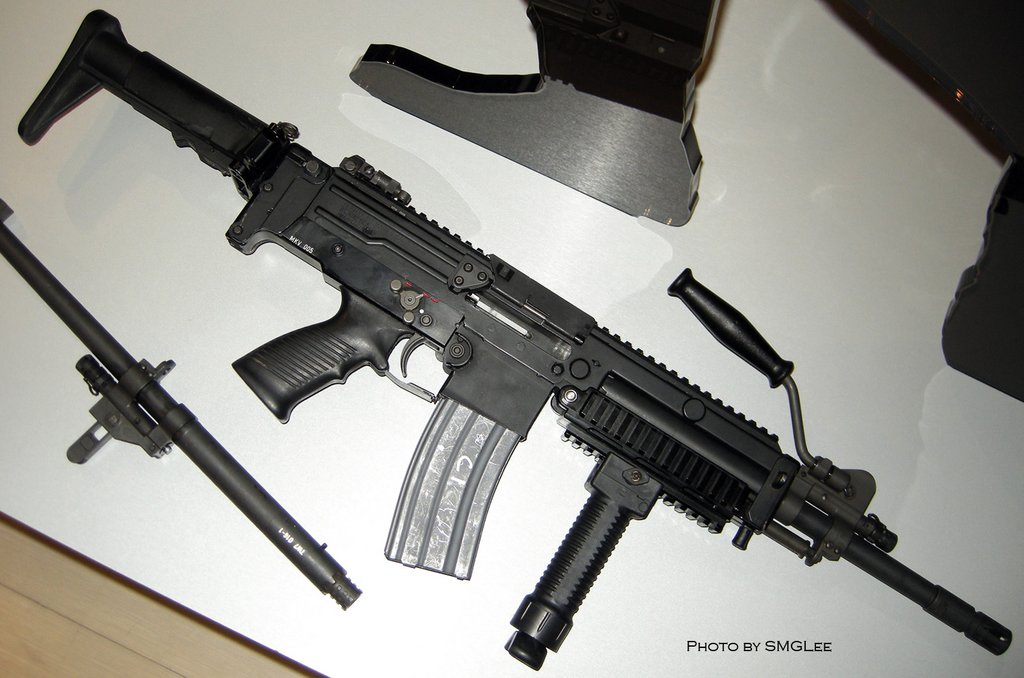

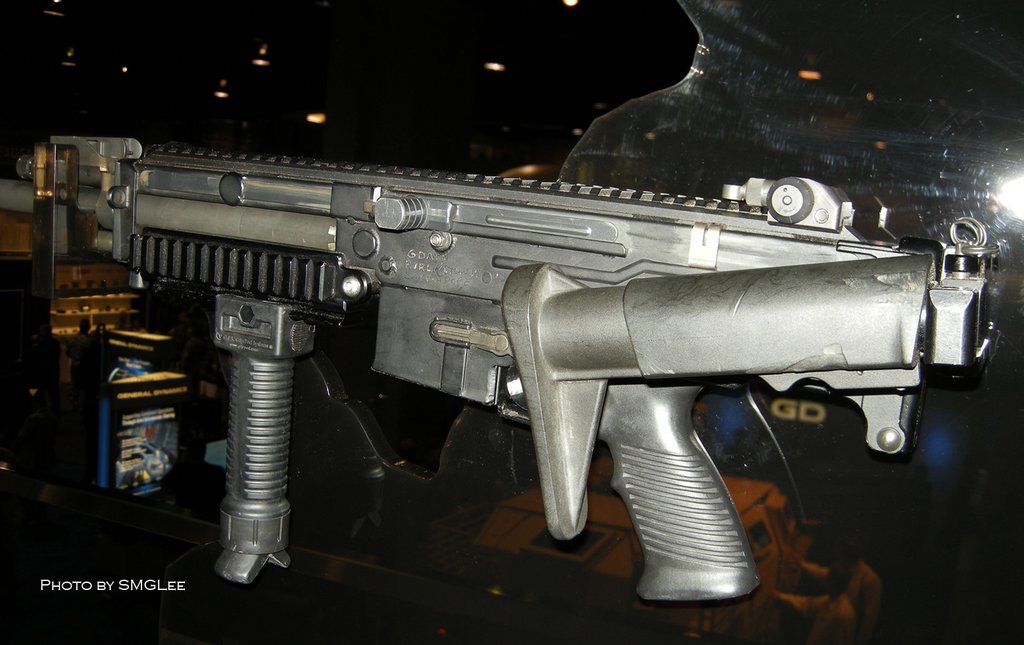

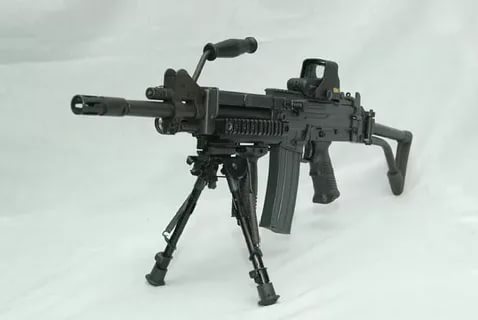

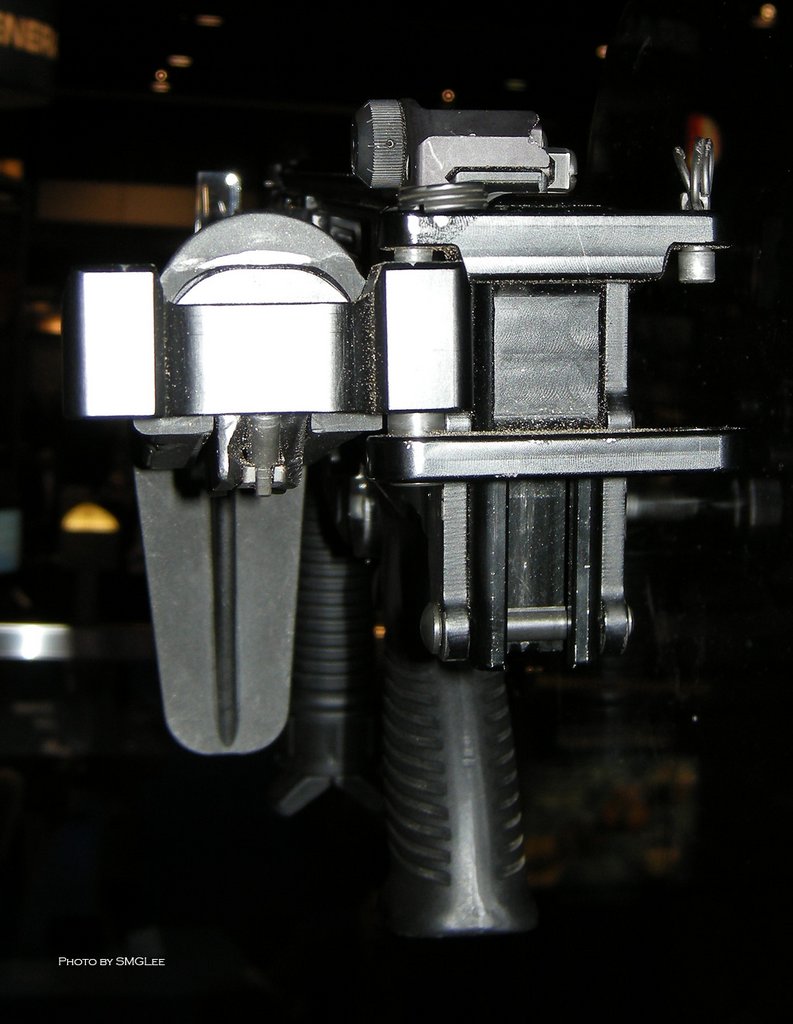

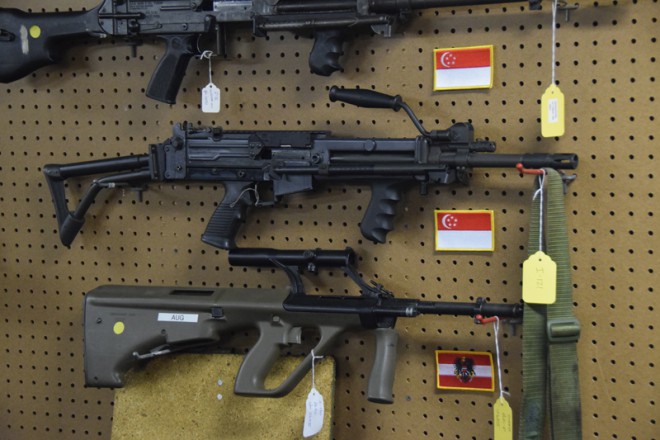

事实上，MK4型的这种可拆卸的M16弹匣插座是由美国的ADM公司的CEO文森特·德尼罗（Vincent DeNiro）和主设计师布莱恩·武克桑诺维奇（Brian Vuksanovich）在2003年设计的，它不仅可用于MK4型Ultimax 100机枪，同样也能用于旧的型号。例如克罗地亚军队就在他们原装备的Ultimax 100式MK2型机枪上安装这个M16弹匣插座。另外MK4型还安装有一个骨架形的金属折叠枪托。

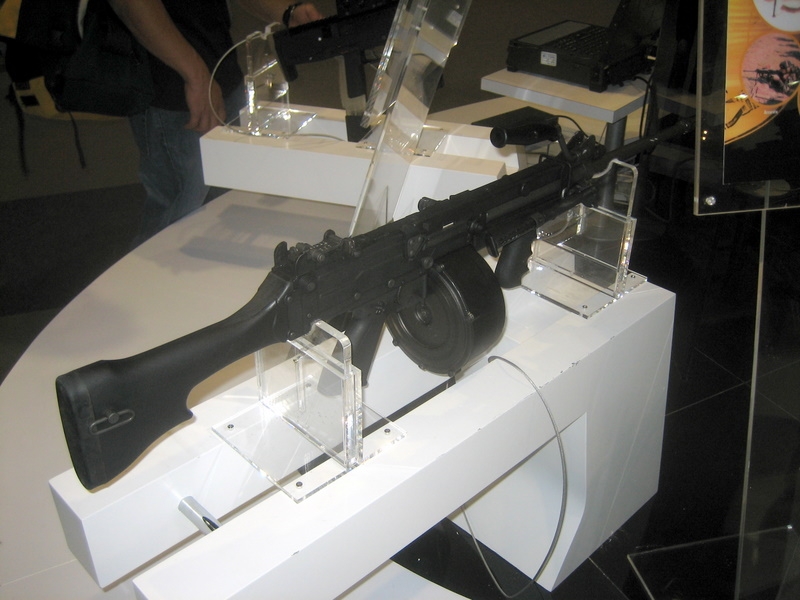

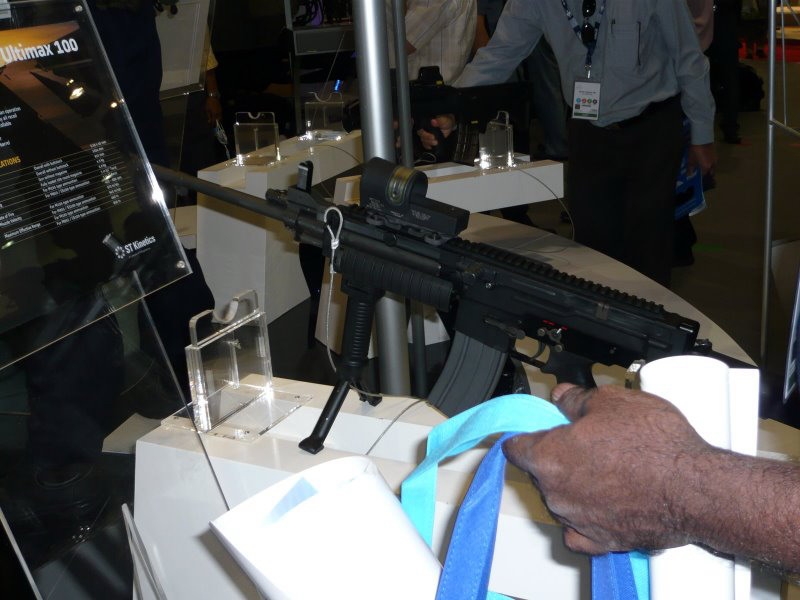

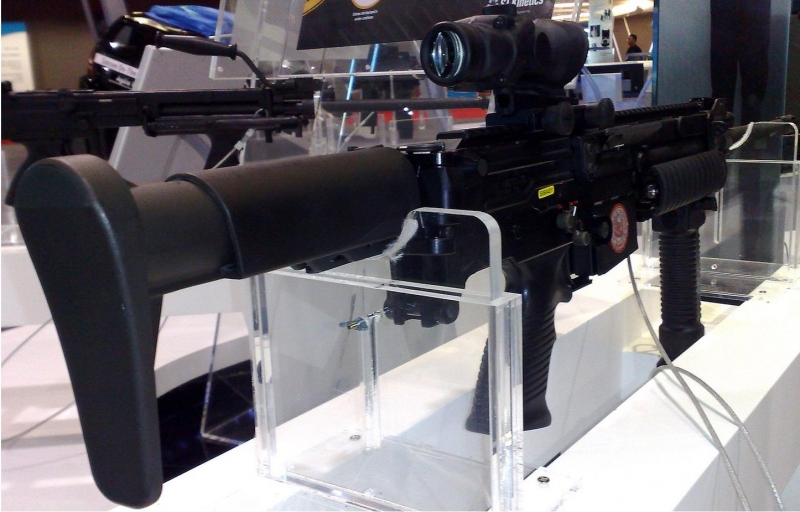

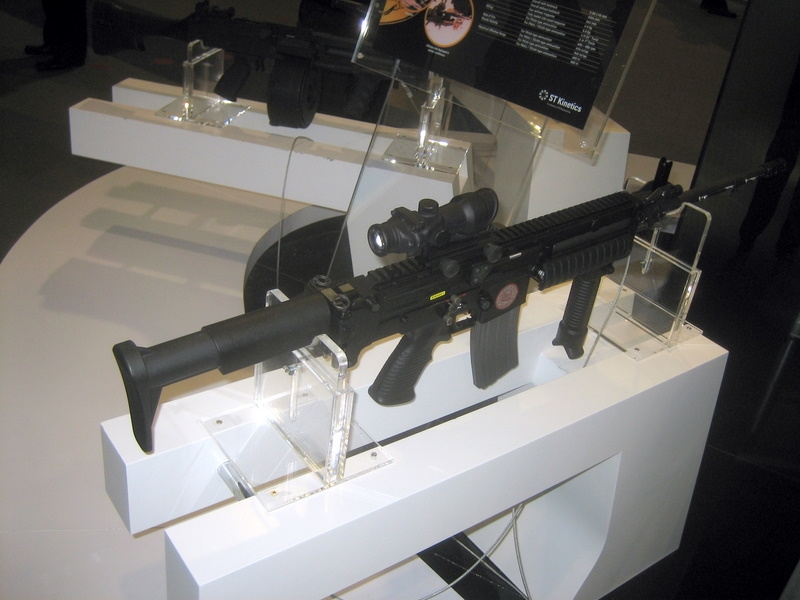

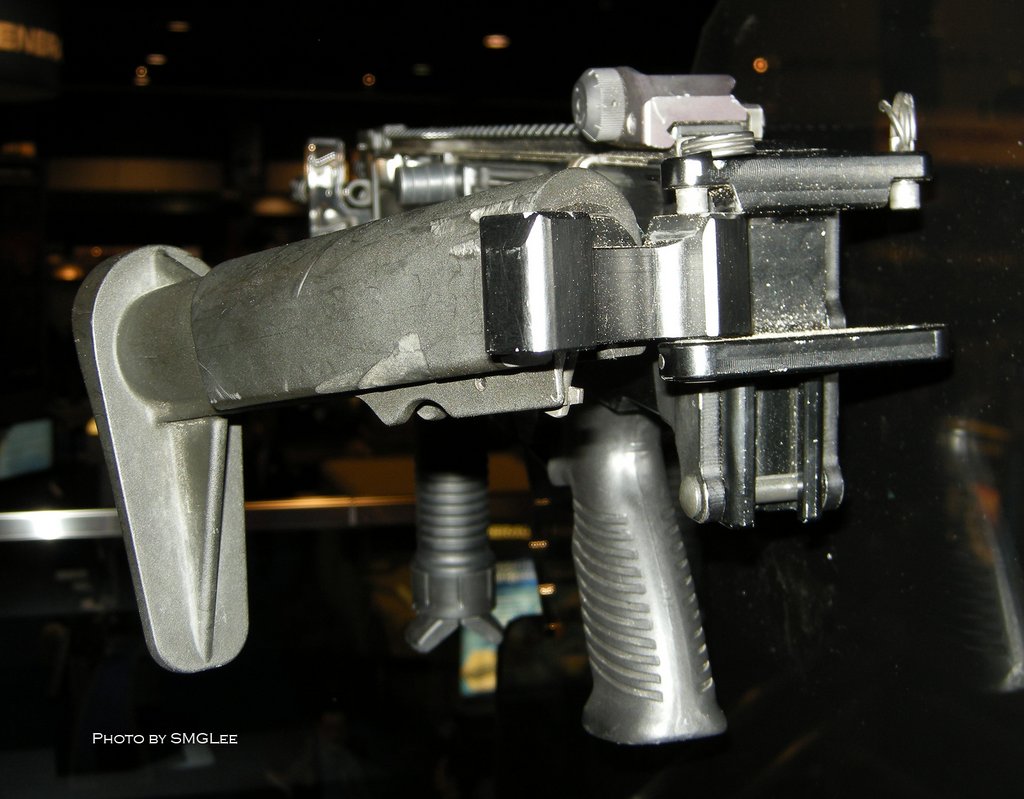

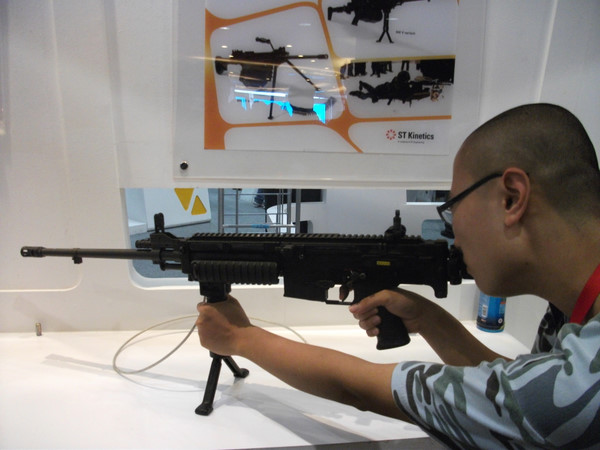

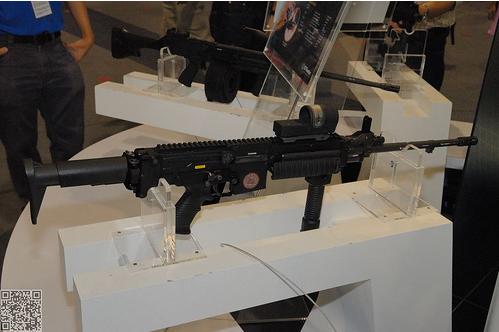

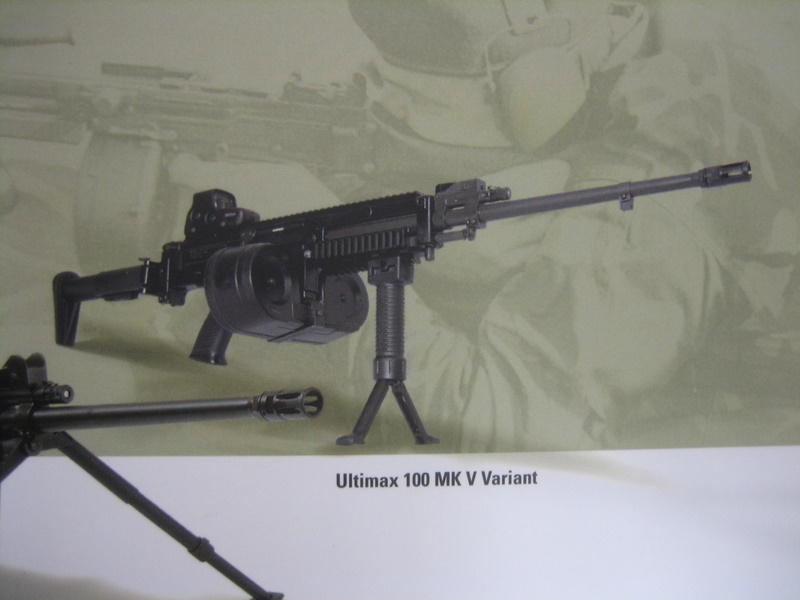

STK在MK4型基础上，又进一步改进出MK5型，采用一个新的塑料枪托，这个枪托不仅可以伸缩以调节长度，又能沿机匣尾部上下移动以适应机械瞄准或光学瞄具的瞄准线高低，在不使用时，枪托可以向左折叠。该型号在2008年2月的新加坡航展上亮相。

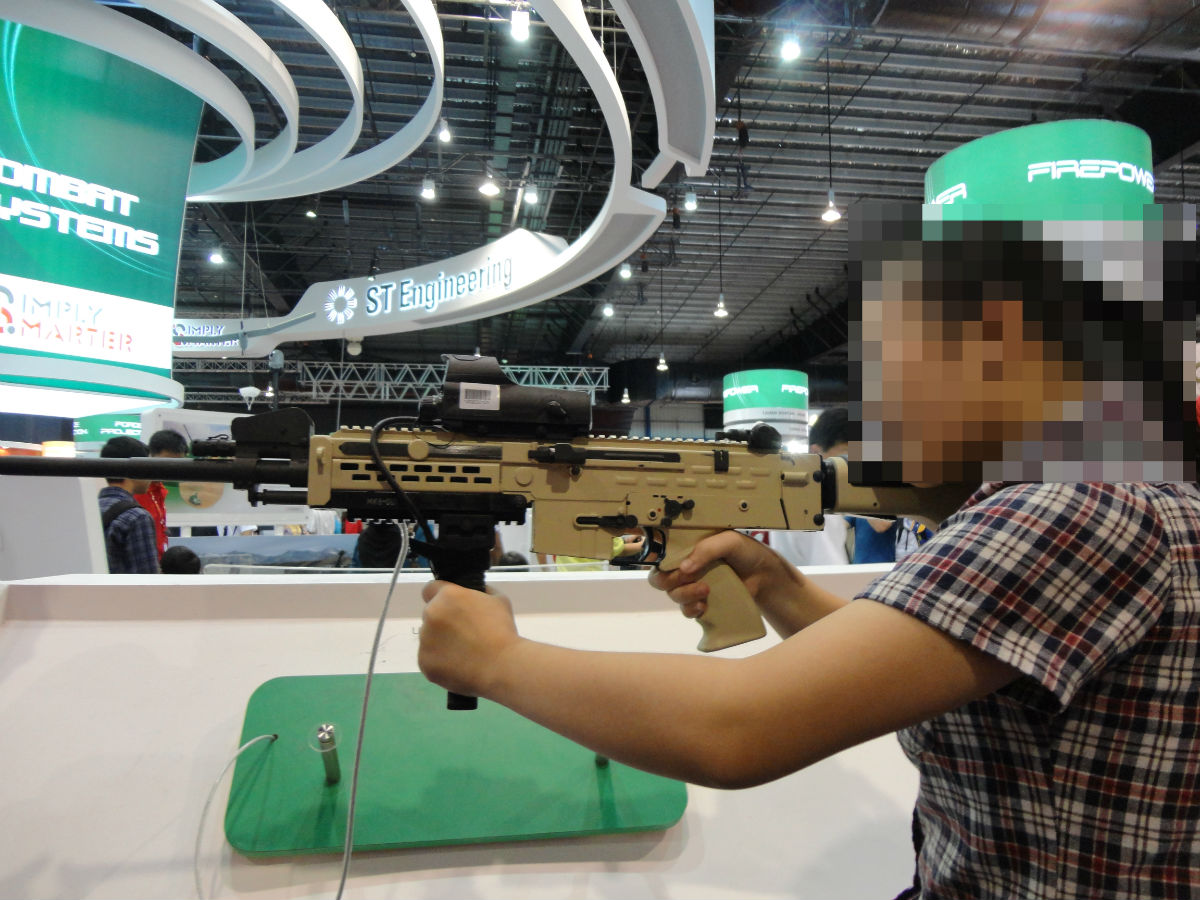

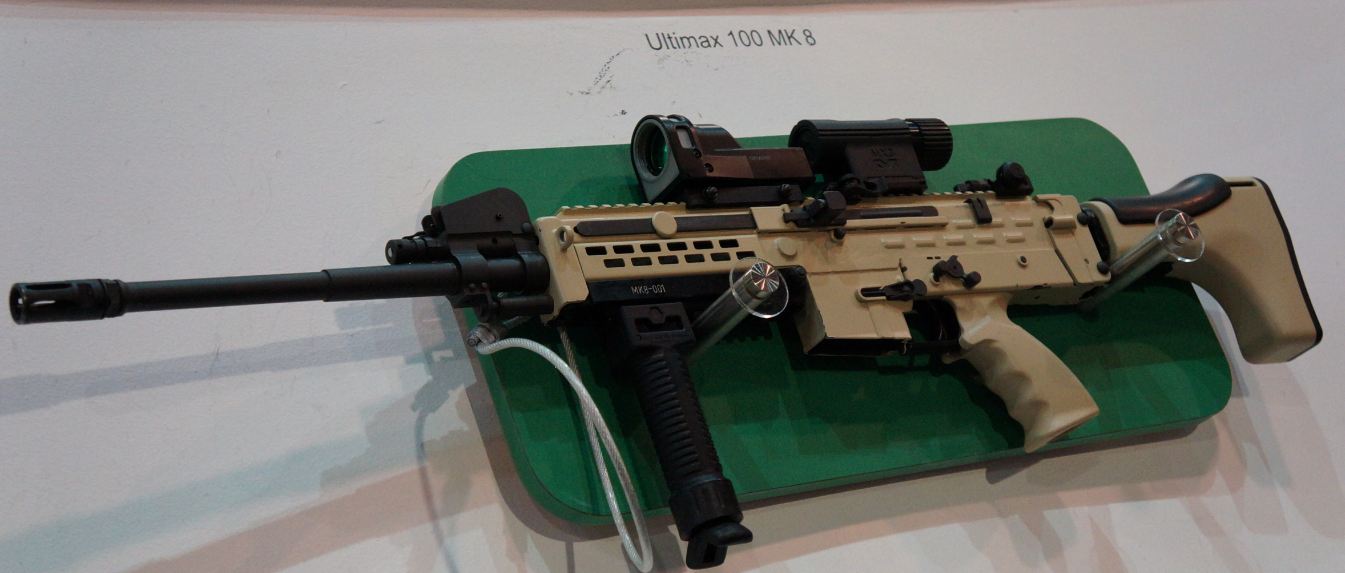

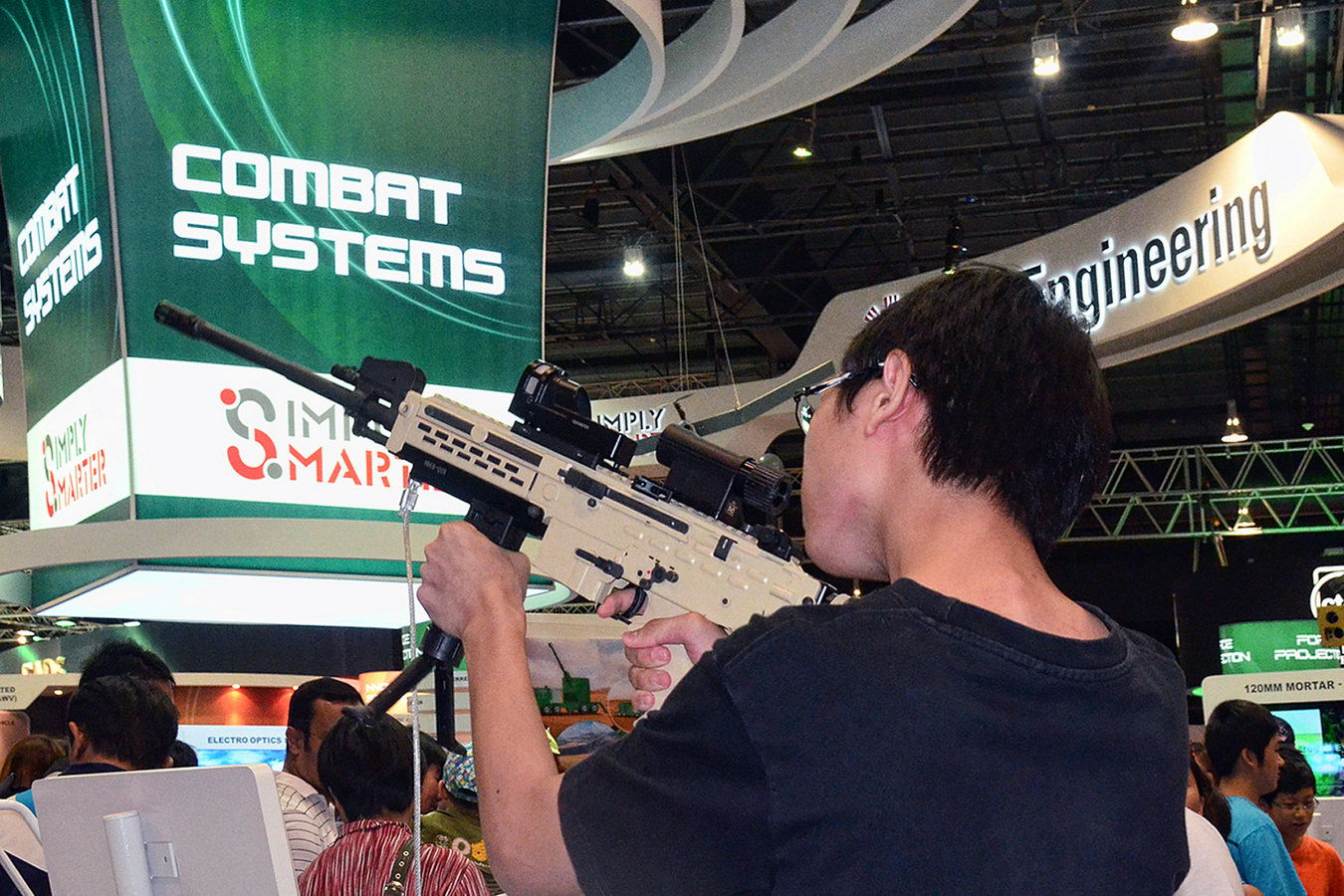

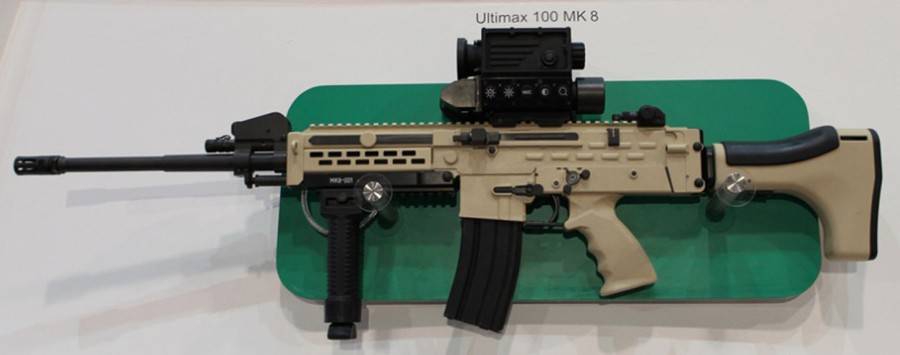

而到了2012年2月的新加坡航展，又推出了新的MK8型，枪托造型在舒适性上进一步改进，机匣、前托等外形也有所改变，还很时髦地喷涂了沙色。

		MK3（标准型）	MK4（标准型）
全枪长		1024 mm	1024 mm
全枪长		810 mm（不带枪托）	864 mm（枪托折叠）
枪管长		508 mm	508 mm
瞄准基线长		472 mm	472 mm
枪重	空枪	4.9 kg	5.0 kg
枪重	战斗全重（含100发实弹鼓和背带）	6.8 kg	7.3 kg
理论射速		400~600 RPM	400~600 RPM
枪口初速	M193口径	970 m/s	970 m/s
枪口初速	SS109口径	945 m/s	945 m/s
最大有效射程	M193口径	460 m	460 m
最大有效射程	SS109口径	1,300 m	1,300 m
