5.56mm CETME自动步枪

7.62mm CETME ◆ 5.56mm CETME



口径: 5.56×45mm  Nato

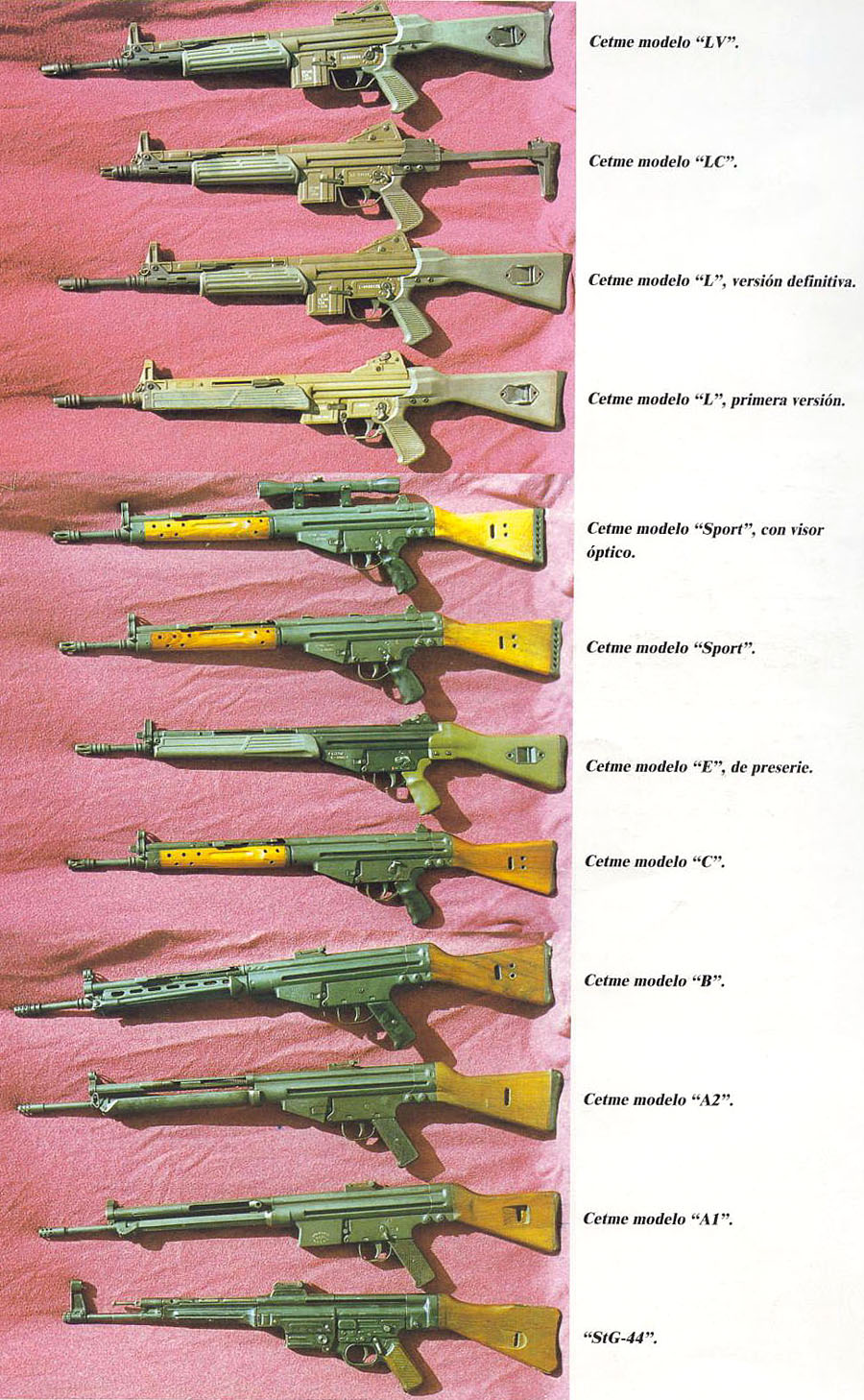

赛特迈系列突击步枪,右边文字为型号

1971年,赛特迈公司的武器和弹药分部在原来的7.62口径步枪的基础上研制了5.56×45mm口径步枪,随后经过了十多年的反复改进和研究,最终定型了L型小口径突击步枪。CETME L型步枪在1982年至1984年间开始部队试验,试验由特种部队负责,主要为外籍军团、伞兵和海军突击队。在1984年又推出了L型突击步枪的卡宾型,命名为LC型。1985年,西班牙陆军决定采用L型步枪和LC卡宾枪。L型供普通步兵使用,而LC型则供机械化部队、特种部队和防暴警察使用。该枪于1986年开始投产,到1991年停产为止,国营圣·巴巴拉公司一共生产了大100,000CETME L型步枪。

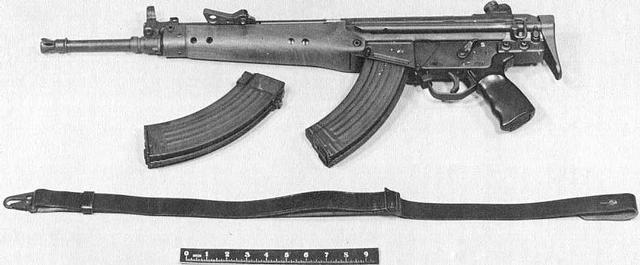

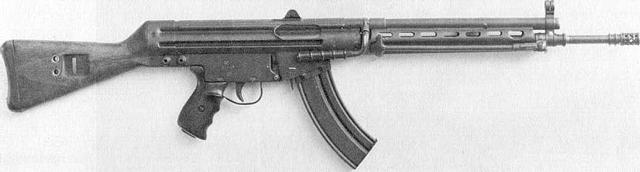

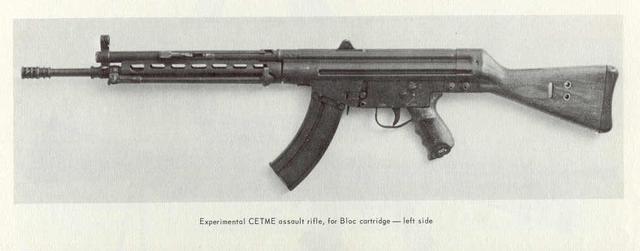

赛特迈公司早期研制的一种小口径的试验型,但不知道具体的型号

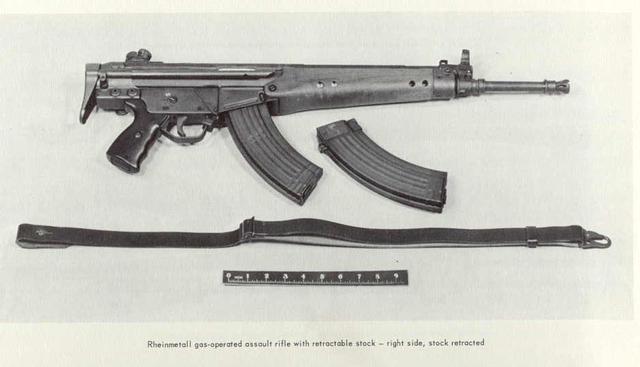

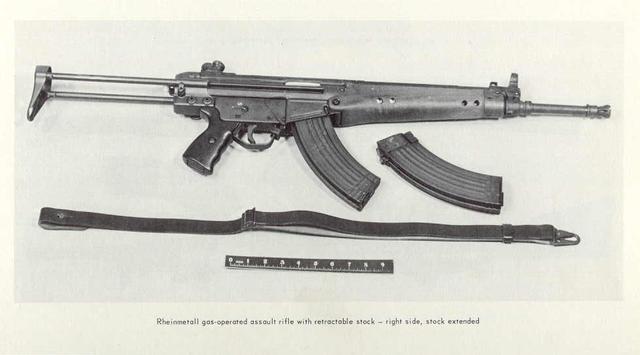

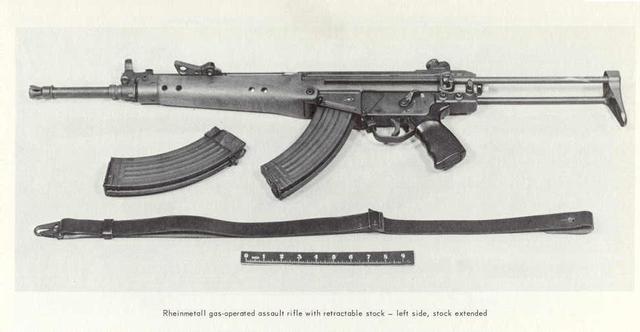

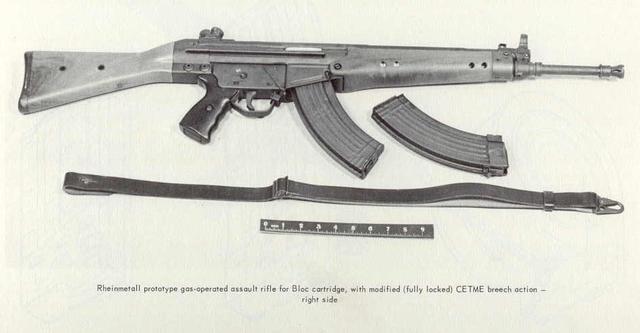

研制小口径步枪期间的一种导气工操作原理的试验型,但我也不知道其具体的型号命名,但最终定型的产品L及LC型仍然采用滚柱闭锁原理

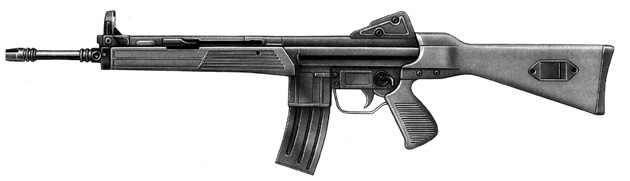

CETME L
型的原型,使用直形弹匣,在瞄准镜下面是转鼓形的表尺


转鼓形表尺和全长护木的早期型


CETME

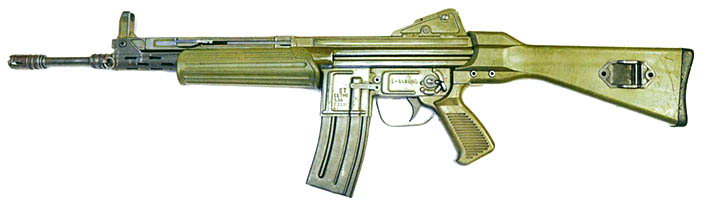

L型早期生产型

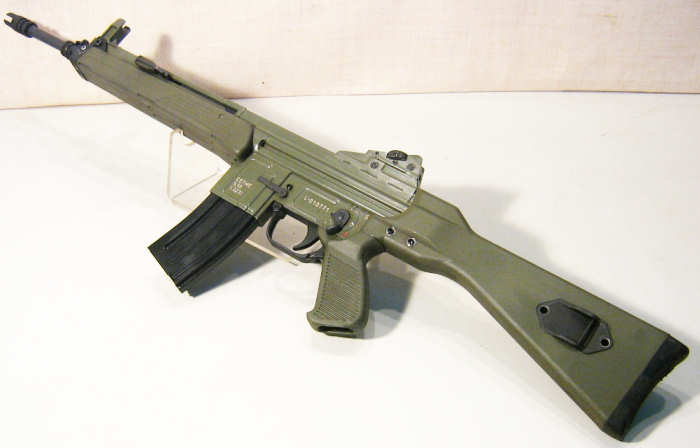

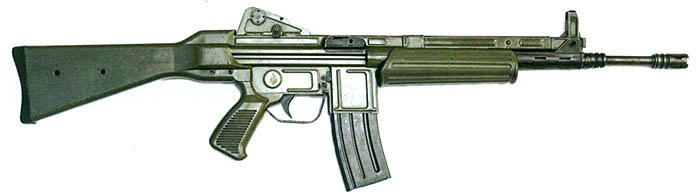

CETME L型后期生产型左视


CETME L型后期生产型右视


CETME
LC型早期生产型

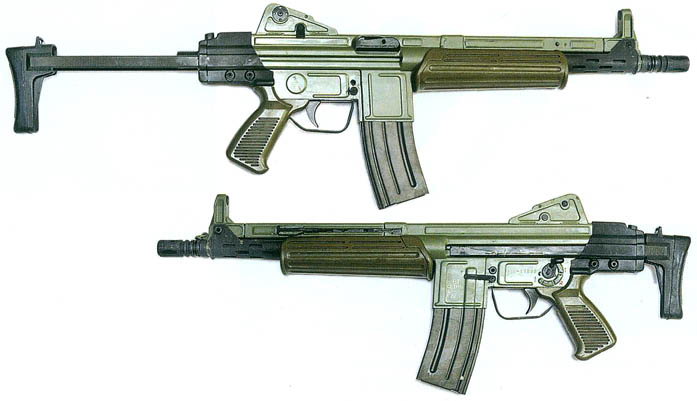

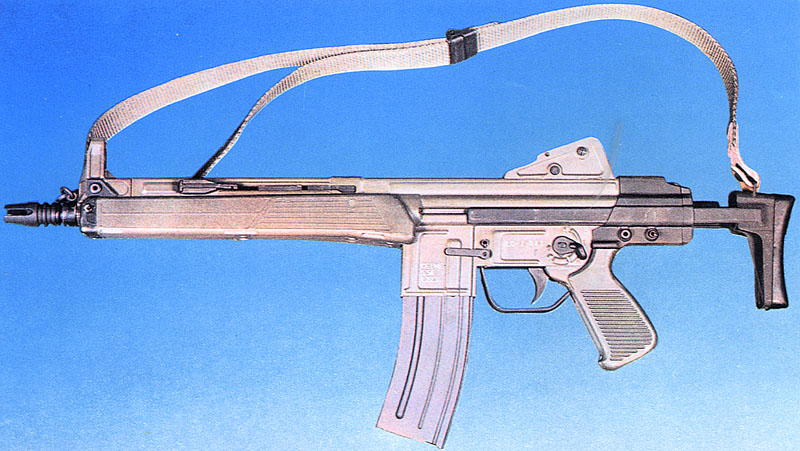

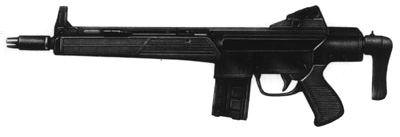

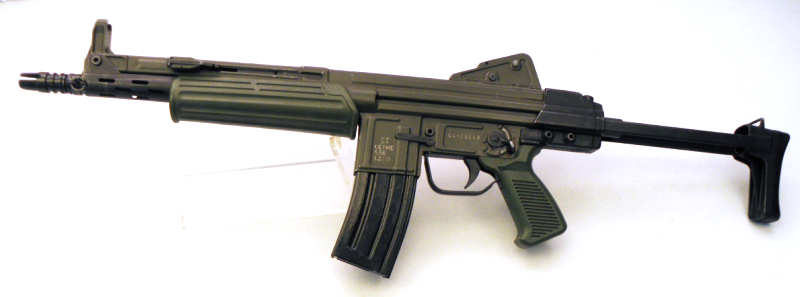

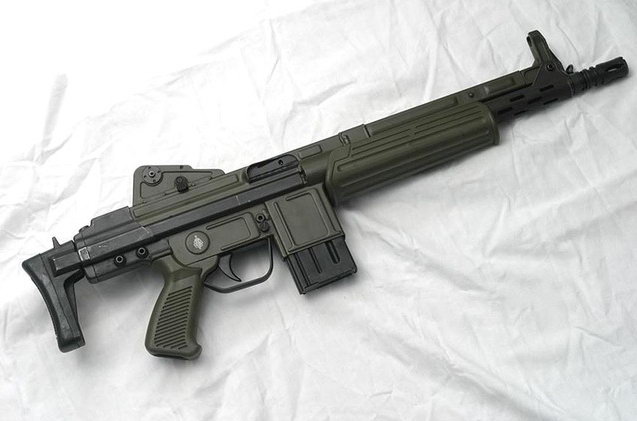

CETME LC
型卡宾枪后期生产型

CETME L型步枪和前面的A型到E型一样,都是采用福尔格里姆勒的滚柱闭锁延迟后坐系统,闭锁待击,回转式击锤击发。拉机柄在枪管上方,射击时不随枪机一起运动。

枪管有6条右旋膛线,缠距为12英寸,据说还生产有7英寸膛线的型号,但并没有装备西班牙军队。枪口螺接有消焰器,形状类似于M16A1的。枪管内膛没有镀铬。CETME ABC型均在弹膛内有纵向凹槽,但L型上则取消。

CETME L型步枪发射北约标准弹头重62格令的SS109弹。但据说西班牙INI工厂(Instituto Nacional de Industria)生产的弹药比较“脏”,膛内的压力也比标准北约弹要高,容易产生故障。在北约的联合演习,其他国家的部队往往被警告不要使用西班牙的弹药,尤其是那些使用导气式武器的军队,残留在导气装置内的火药残渣会影响武器的运作。

机匣是由钢板冲压焊接组装而成,机匣顶部前段焊接有一根长方形钢管,里面容纳拉机柄的连接杆,钢管左侧有拉机柄槽,前段是准星座。机匣下面通过销子与击发机座连接。

冲压而成的机匣顶部两侧有纵向沟槽,是作为伸缩式枪托的滑动槽。但L型只安装固定枪托,只有短枪管的卡宾型LC型才安装伸缩式枪托。固定枪托由绿色塑料制成,通过两根销子固定在机匣尾部。枪托是空心的,内有复进簧导杆,并有一个弹簧缓冲器。托底板由橡胶制成。

击发机座是一个钢制的长方形匣体,前方焊接上弹匣插座,后面用销子组装上手枪形握把,握把也是绿色塑料制成。钢制扳机护圈是一个可拆卸的独立部件。手动保险和快慢机选择杆位于击发机座的左侧,在手枪形握把的上方,有三个装设置,分别为保险的“S”(西班牙语:Seguro)、半自动的“T”(西班牙语:Tiro a tiro)和全自动的“R”(西班牙语:Ráfaga)。据说早期生产的步枪还有3发点射的功能,但后来被取消。

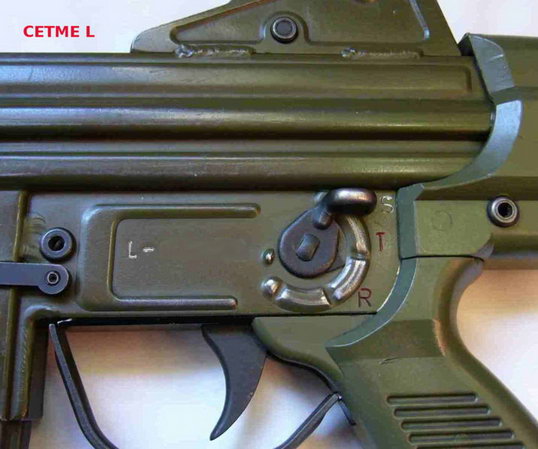

CETME L型的快慢机

最初的生产型在枪管下安装了一个全长塑料护木,从弹匣座一直延伸至准星座。为了避免枪管过热影响操作,后来的型号把塑料护木缩短了约1/3,但由双层塑料构成,前部有钢制的枪管隔热罩,隔热罩上冲有数个通气孔,并用螺丝拧紧在护木内,后面嵌入机匣内,前端则通过销子固定在准星座上。

供弹具最初是直形的20发弹匣,后来改为弧形的30发弹匣。还有一种12发容量的短弹匣,只用于阅兵游行的礼仪枪。弹匣接口为北约4179标准,因此可与其他M16弹匣通用。不过西班牙弹匣是由厚钢板冲压而成,所以重量比较大,而且因为厚度大,也导致装卸弹匣时太紧,有时不能顺利插到步枪上。因此在与其他国家的联合演习中,有些西班牙士兵会试着搞几个M16的铝弹匣,在L型步枪上很好用,而且重量更轻。不过铝弹匣也有容易损坏变形的问题,这往往导致出现可靠性的故障,而且也会导致后勤混乱,而且作为国家财产,也禁止士兵丢弃标配的弹匣(1995年时的成本为25比塞塔一个),所以这种私自换用弹匣的行为在原则上是被禁止的。

准星有护耳保护,可进行高低调节。照门同样有大型三角形护耳保护,并采用L型翻转式表尺,并有两个觇孔,分别装定在200米和400米,其风偏可调。最初的原型的照门其实类似于HK G3SIG SG550,安装有转鼓形的表尺,分别有一个U100米缺口照门,和3个觇孔,分别为200米、300米和400米。

机匣表面漆成绿色。枪管、护木的金属部件、弹匣和扳机护圈则采用磷化处理,而扳机座则是黑色阳极化处理。

L型步枪的配件包括背带、两脚架、刺刀、维护工具、瞄准镜、空包弹助退器、枪榴弹发射器和弹匣快速装弹器。L型步枪没有配备下挂式榴弹发射器,但装上枪榴弹发射器后可发射北约标准的22mm枪榴弹。

两脚架是从CETME E型继承过来,它有两个伸缩腿架,安装和拆卸都很容易,但却不能折叠,因此携带起来比较麻烦。装在武器上时也影响了武器的机动性。

L型步枪的卡宾型称为LC型,是在1984年研制的,主要装备特种部队和防暴警察。使用短枪管和伸缩式枪托,枪托由两根钢条及金属托底板构成,托底板后面还有橡胶缓冲垫。由于没有了空心的固定枪托,因此LC型的枪机缓冲器是安装机匣尾部,缓冲器也比L型步枪的要短。LC型不能使用两脚架和刺刀,也无法发射枪榴弹。

1964型刺刀为单刃刀,刃长8.74英寸,表面作磷化处理,刀柄和刀鞘均为黑色塑料,刀鞘上有绿色帆布带。刺刀是安装在枪管上方。

L型步枪的分解步骤如下:

  1. 卸出弹匣和清弹膛。

  2. 抽出机匣后部与枪托连接的两根销子。

  3. 拆卸枪托和复进簧。

  4. 抽出击发机座的固定销,把击发机座向下拆出。

  5. 拉机柄向后拉,退出枪机组。

  6. 抽出座星座上的护木固定销,并取下护木。

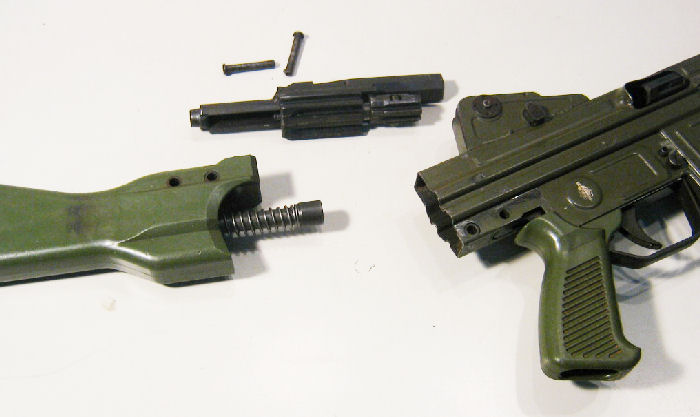

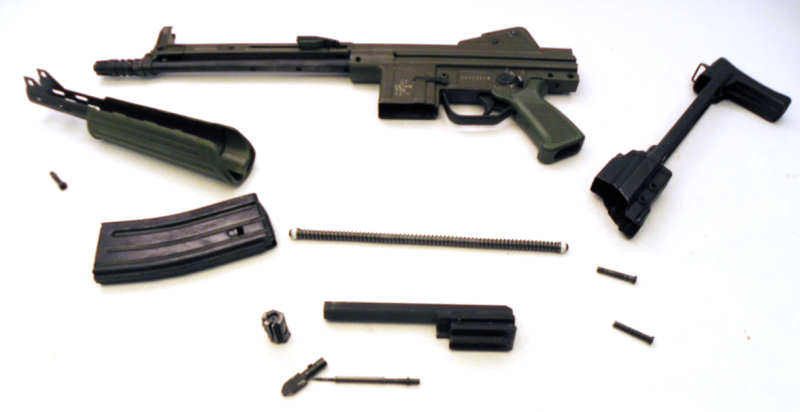

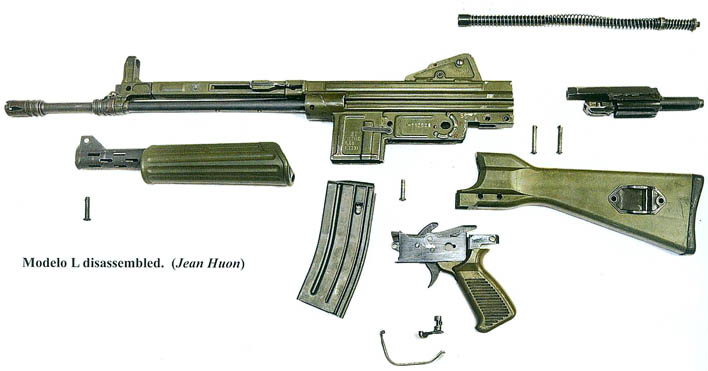

分解后的
CETME L

LC型卡宾枪使用短枪管和伸缩式枪托,枪托由两根钢条及金属托底板构成,托底板后面还有橡胶缓冲垫。由于没有了空心的固定枪托,因此LC型的枪机缓冲器是安装机匣尾部,缓冲器也比L型步枪的要短。LC型不能使用两脚架和刺刀,也无法发射枪榴弹。

L型步枪还有一种衍生型称为LV型,由军队内的神枪手使用。它的机匣顶部有北约STANAG瞄准镜座,可安装4倍的西班牙Enosa瞄准镜或英国Susat瞄准镜。

由于CETME L型步枪不方便安装附件,以及其他的一些缺点,西班牙军队在1996年试验了一些外国武器,打算用于替换CETME L型步枪。参与试验的有德国G36、美国M16A2、奥地利斯太尔AUG、比利时FNC、加拿大C7、以色列加利尔和瑞士SG550,最后决定装备HK G36出口型,并由圣·巴巴拉艾维斯公司(原来的圣·巴巴拉)在西班牙特许生产。常规部队装备的G36E配有1.5倍瞄准镜,而特种部队则采用G36CG36V,没有标配的瞄准镜但有皮卡汀尼导轨可其他瞄准装置。不过这些G36并没有全部替换CETME L型。

2008年,西班牙政府要求CETME研制新的武器。新枪命名为XR型,卡宾型则称为XRC型,这是在L型的基础上进行改进,外观上还保留着L型的特征,但口径改为6.8×43mm,这是一种类似于6.8mm雷明顿SPC口径的新枪弹,并改用了短行程导气活塞式操作原理,XR型还有空仓挂机功能。机匣和护木上整合有皮卡汀尼导轨用于安装附件,而准星可以折叠,弹匣改由半透明材料制成,枪托可以折叠。目前预计CETME XR型应在2016年开始生产。

  CETME L CETME LC
全枪长 925mm 枪托拉出 860mm
枪托缩回 665mm
枪管长 400 mm 320 mm
初速 875 m/s 832 m/s
膛线 6条,右旋,缠距178mm
理论射速 600~750 RPM 600~800 RPM
(不含弹匣) 3.4 kg 3.22 kg
弹匣容量 20 / 30 rds
瞄准基线长 440 mm 440 mm


L型,左图为早期护木,右图为后期护木


LC型,左图为早期护木,右图为后期护木

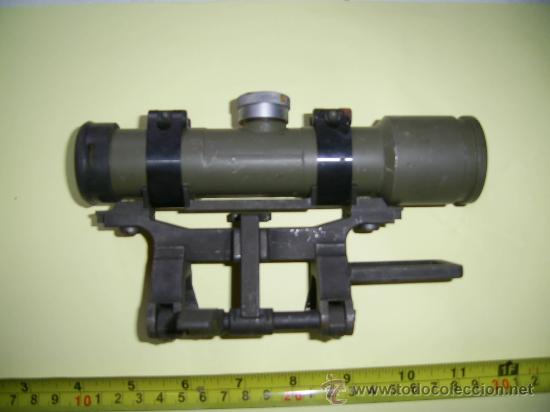

西班牙Enosa 4倍瞄准镜

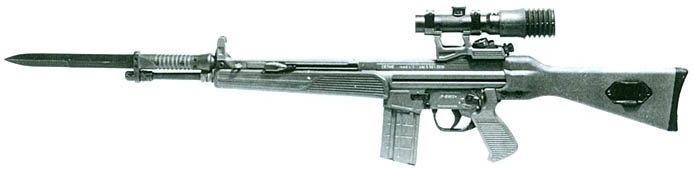

使用Enosa瞄准镜的CETME LV型

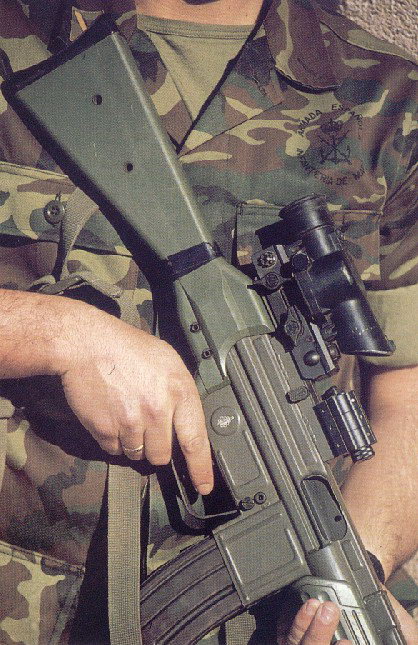

安装英国SUSAT 4倍瞄准镜的CETME LV型

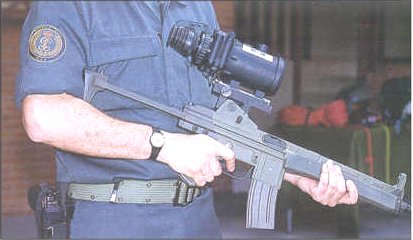

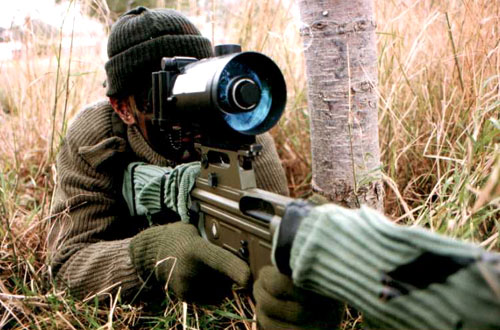

装夜视瞄准镜的CETME LC型

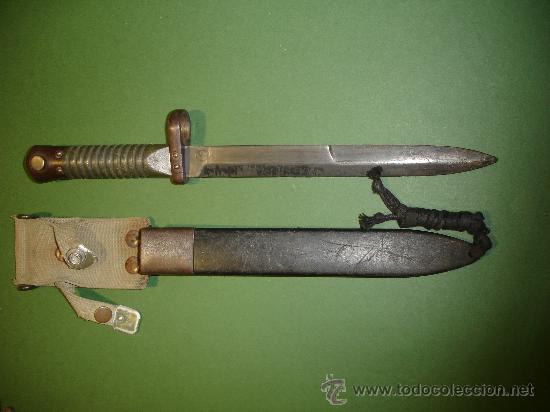

L型配用的刺刀


空包弹助退器

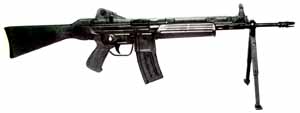

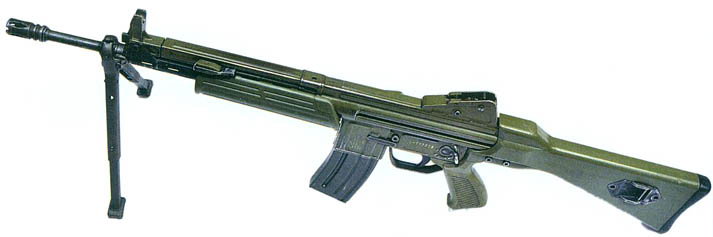

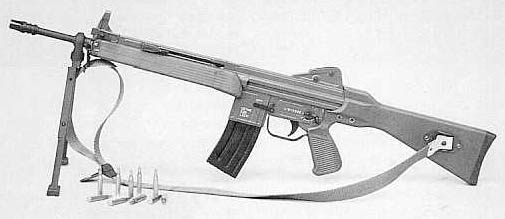

装上两脚架后的
CETME L

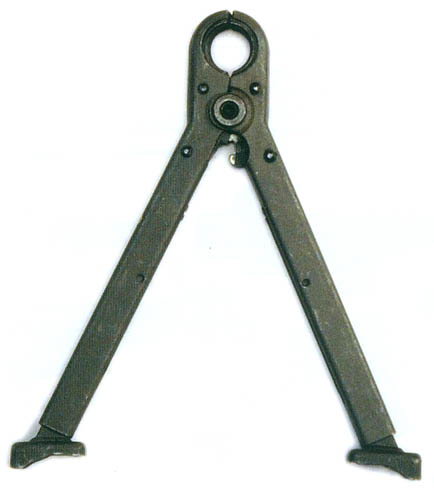

腿架缩起后的两脚架,但不能折叠

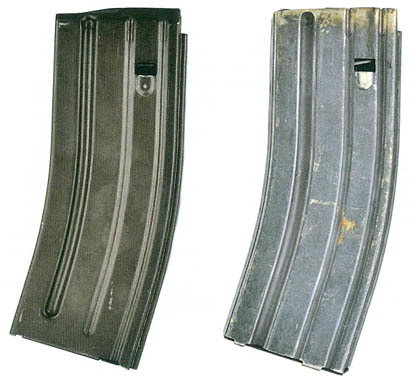

CETME L
型的钢弹匣(左)和M16的铝弹匣(右),在外观上稍有差别,但完全通用


12发短弹匣

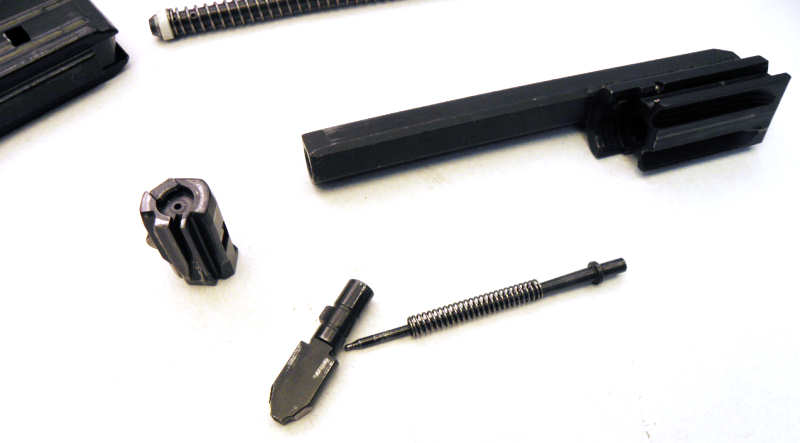

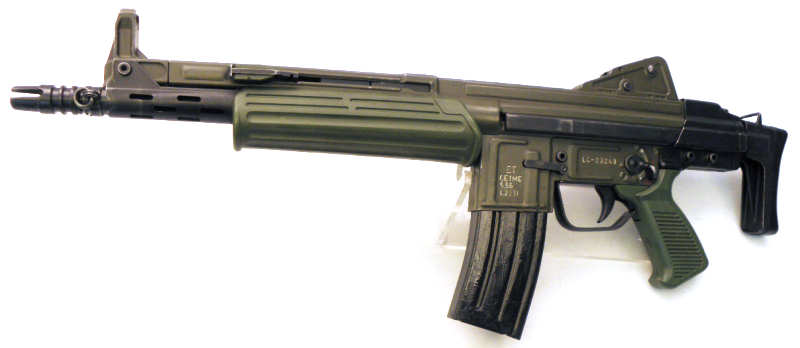

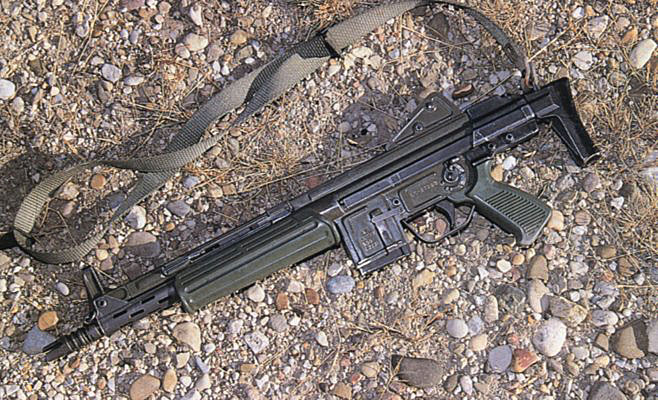

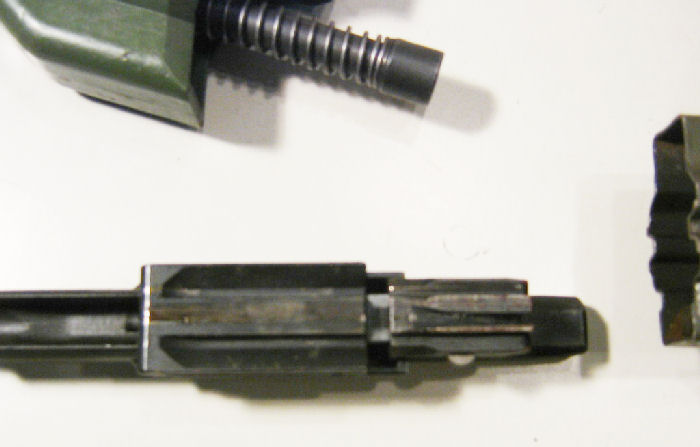

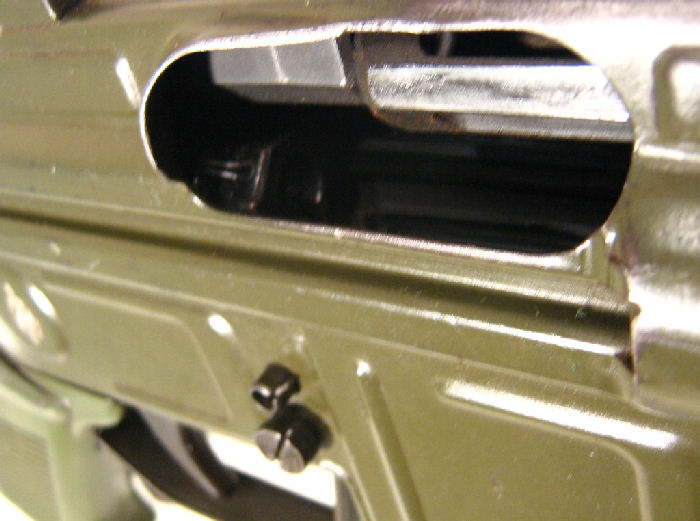

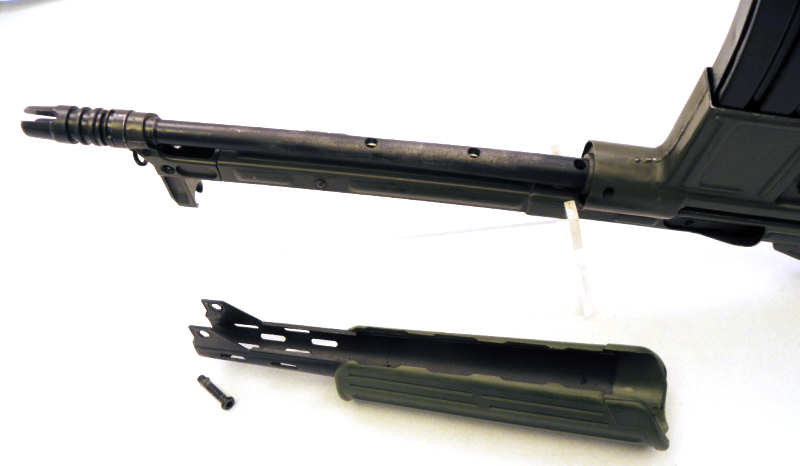

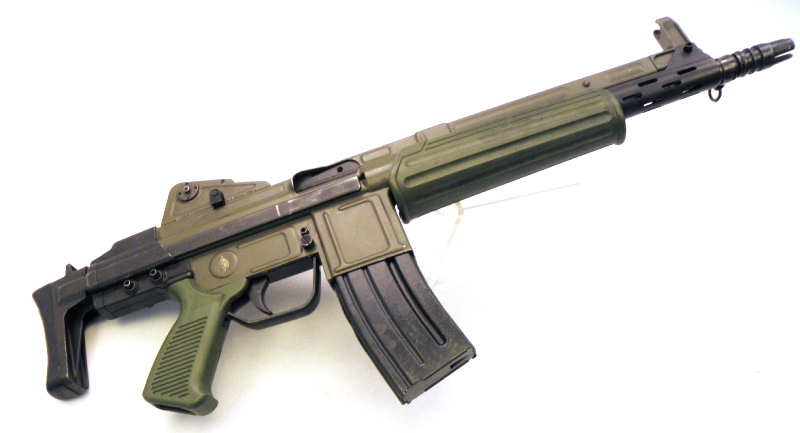

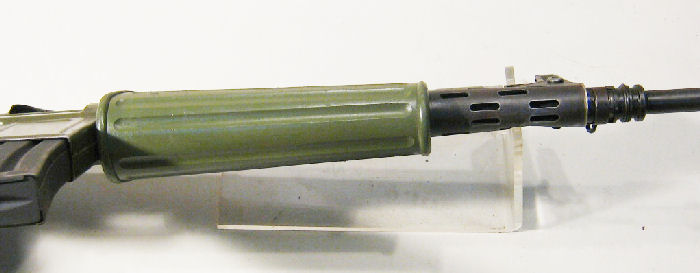

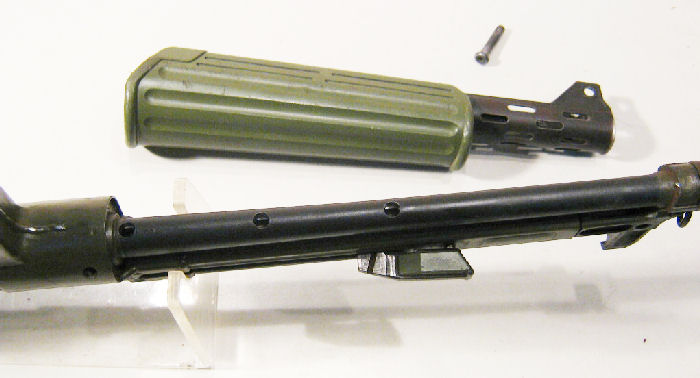

一把CETME LC型阉枪的细节

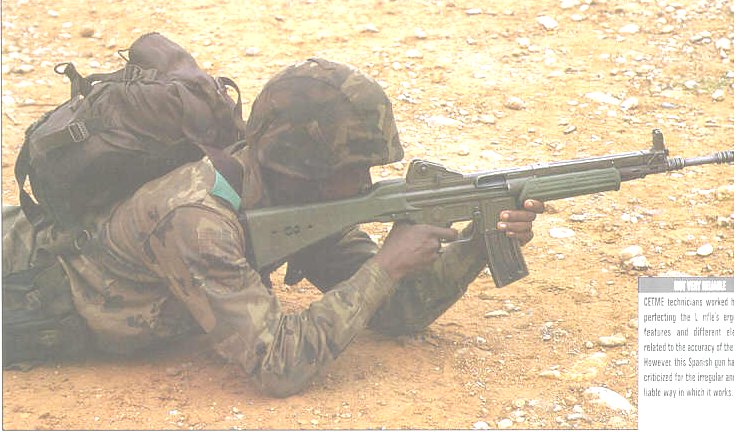

装备L型的西班牙士兵


西班牙陆军特种部队MOE,LC型往往被特种部队采用

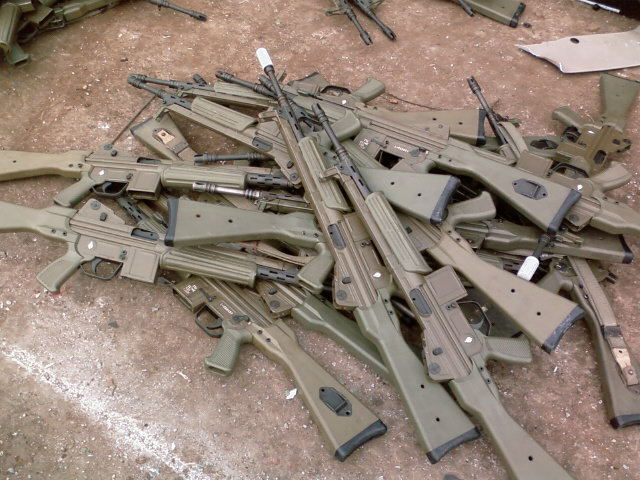

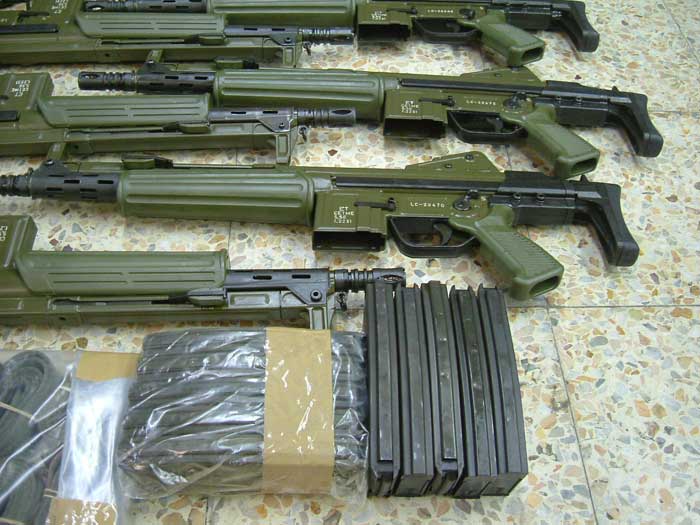

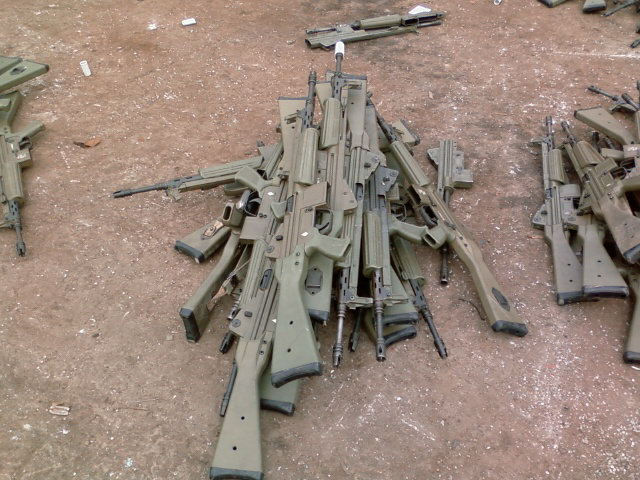

退役下来待销毁的CETME L型


2004年在伊拉克的
西班牙士兵,照片中表明G36E还没有全面代替L型和LC型。


西班牙外籍兵团


比较少见的使用LC型的西班牙特警

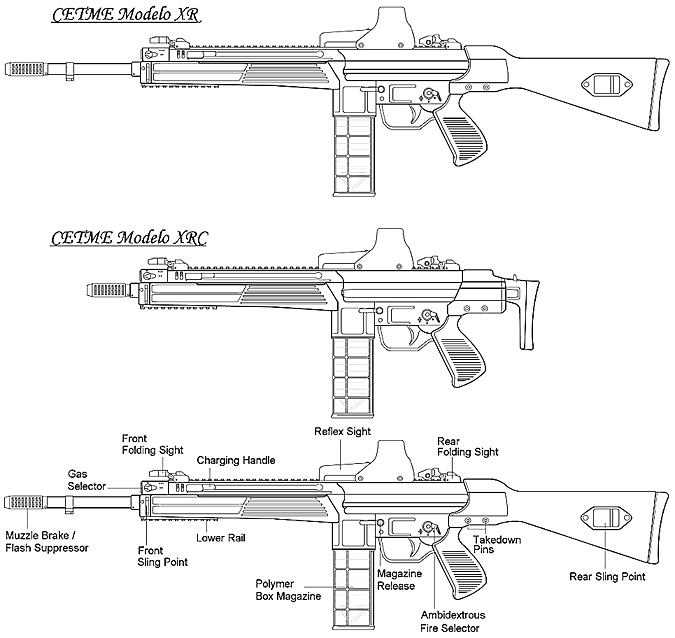

CETME XR
型的设想绘图,在外形上仍然具有L型的鲜明特征

资料来源:Modern Firearms & Ammunition site

     securityarms.com

     国防工业出版社出版《国外轻型步兵武器》下册
