m/45冲锋枪系列




口径: 9×19mm Para



瑞典Kulsprutepistol m/45(Kpist m/45)冲锋枪经常被称为卡尔-古斯塔夫M/45(Carl Gustav M/45)或“瑞典K”(Swedish-K)冲锋枪,这种9mm口径冲锋枪由瑞典轻武器设计师贡纳尔·约翰逊(Gunnar Johnsson)在1944年至1945年间设计,于1945年定型(因此定型为m/45),并由位于埃斯基尔斯蒂纳市(Eskilstuna)的卡尔-古斯塔夫兵工厂(现已并入FFV军械公司)生产。

m/45冲锋枪的设计定型之所以如此迅速,是由于它借鉴或改进了二战期间许多著名冲锋枪的成功元素,特别是那些采用冲压件生产的冲锋枪,包括有德国的MP40、英国的“司登”和苏联的PPSh-41、PPS-43等。因此m/45的原型枪在1944年甫一开始设计,就已经在当年开始测试,并在1945年确定了第一个生产型,随后又根据推出了几种改进型。

m/45系列冲锋枪坚固可靠、性能优良,而且具有结构简单、容易生产等优点,很受一些第三世界国家的欢迎。不过,该枪直到1960年代以后在巴勒斯坦人谋求建国的军事行动中才逐渐为世人所知,而越南战争中美国海豹突击队对该枪的喜爱和S&W公司的仿制,才更进一步地扩大了这支原本默默无闻的武器的知名度。

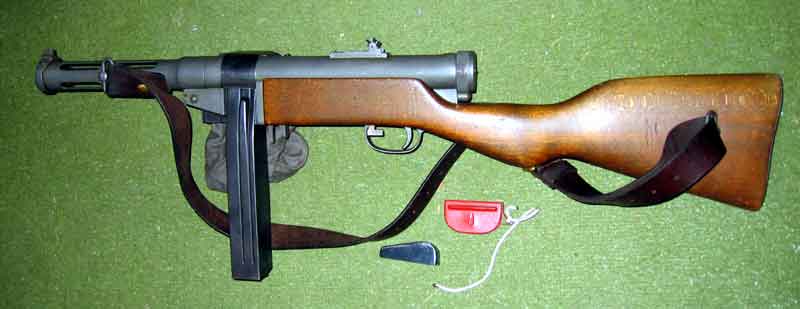

瑞典军原装备的m/37-39是仿制芬兰的“苏米”冲锋枪

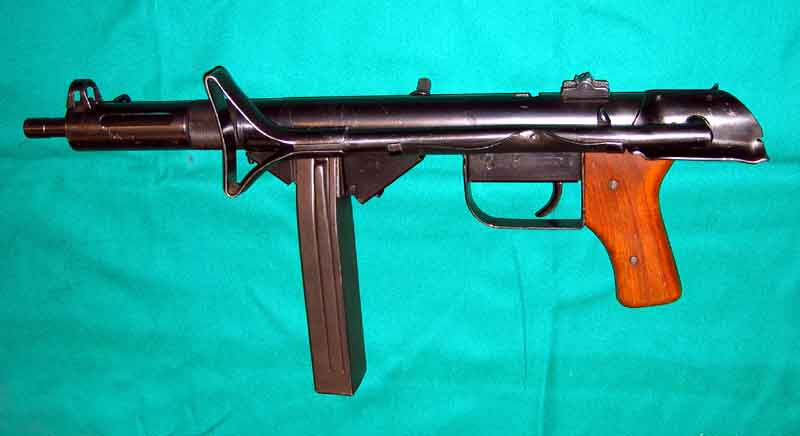

落选的胡斯瓦纳兵工厂(Husqvarna G-F)参选的FM44 HVA型

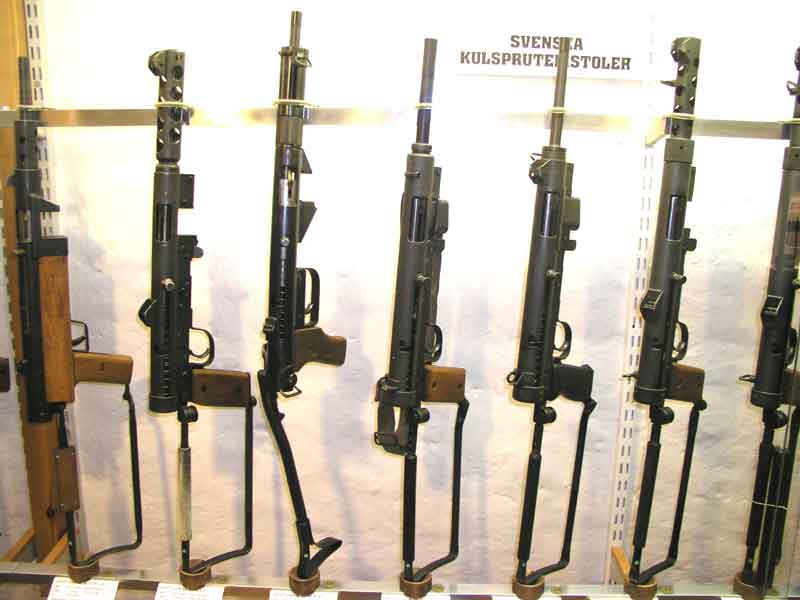

瑞典博物馆中收藏的各种m/45冲锋枪的试验型

m/45冲锋枪主要有以下型号:

m/45:第一种生产型。该型号最初是直接使用瑞典原仿制芬兰“苏米”冲锋枪的m/37-39冲锋枪配的20发、40和50发弹匣,及71发弹鼓,主要是使用50发4排直形弹匣。

m/45S:第二种生产型。由于标配的50发弹匣虽然容量大,但如果装弹位置不正可能导致供弹故障。为了解决供弹故障的问题,在1948年推出了容量36发的直形弹匣,这是被认为是到目前最好的弹匣,并一直作为m/45冲锋枪的标配使用至今。由于这种新弹匣需要设计新的弹匣插座,因此需要在枪上安装一个金属箍并钻两个孔来安装,但只要卸下附加进弹插座后,也可以继续使用旧的弹匣。虽然首先采用36发弹匣及采用可拆卸弹匣插座的冲锋枪被定型为m/45S,但这种弹匣插座也可以安装到原来的m/45上。此外,由于有人担心枪管护筒上的散热孔太大太多会导致强度不够而容易弯曲,早期的m/45S还把散热孔数量由一排4个减少至一排3个,到后来又缩小了散热孔的尺寸。

m/45B:最主要的生产型,定型后一直被瑞典军方使用至今。m/45B把弹匣插座改为固定铆接,不可拆卸。m/45B的另一个重要改进就是机匣尾盖。由于m/45的管状机匣向后敞开,圆形的机匣尾盖用简易卡口连接器将敞口封住。这种结构与苏米冲锋枪结构相似,但后者机匣的后部采用的是螺纹盖。而m/45则是在机匣盖帽圆周上均布有3个铆钉,与机匣尾部的3个“L”形槽配合来把机匣尾盖锁紧在机匣尾部。而由于铆钉扣在凹槽里不够牢靠,所以有未经证实的传言指在拆卸时或射击过程中缓冲器会向后弹出导致射手受伤或死亡的事故。为解决这个问题,机匣尾盖上部增加了一个钩形部分,下部增加了一个方形突起。当机匣尾盖旋转安装到位后,其上部的钩形部分与机匣顶部铆接的定位片扣合在一起,下部方形突起进入枪托座的槽内,进一步限制住机匣尾盖的轴向移动。

m/45C:m/45C是专用于阅兵游行和站岗所用的型号,在1970年之前斯德哥尔摩的国王城堡门口站岗的士兵是在m/45B的枪管护筒下方焊接上一个刺刀座来安装刺刀的,后来才把这种有刺刀座的冲锋枪定型为m/45C,并配上瑞典m/94卡宾枪的刺刀。

m/45D:警用变型枪,装备瑞典警察。由于认为某些执法场合下不适宜使用全自动武器,因此m/45D与上述型号最大的区别是增加了快慢机,能选择半自动和全自动射击方式。另外有一些m/45D冲锋枪的枪托形状作了改进,允许戴着有面罩的防暴头盔时仍然能够抵肩瞄准。

m/45BE:也是警用变型枪,由于和m/45D很相似且数量稀少,因此经常被误认为m/45D型。

m/45BET:这是专门用于发射催泪弹的警用型,BET中的T是催泪气体(Tear gas)的意思。枪管上有明显的催泪弹发射器,而照门上有立框式表尺。

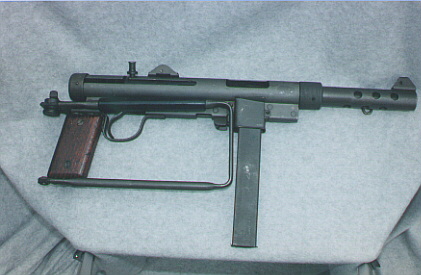

早期的生产型m/45型,弹匣插座不是固定的

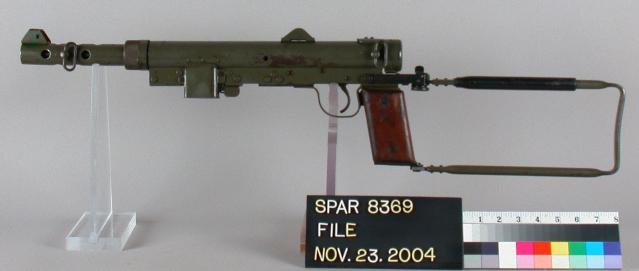

中后期的生产型m/45B型,弹匣插座是固定的


介于m/45型和m/45B型之间的m/45S型,与上面两种型号比较,枪管护筒上的散热孔尺寸与m/45型相同,但散热孔数量与m/45B型相同


早期m/45和m/45S的机匣尾盖上没有钩子

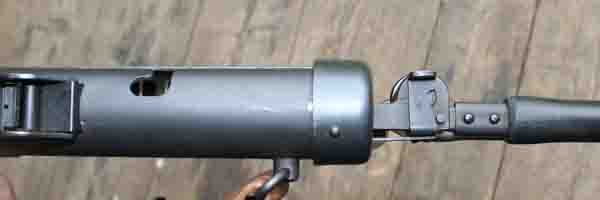

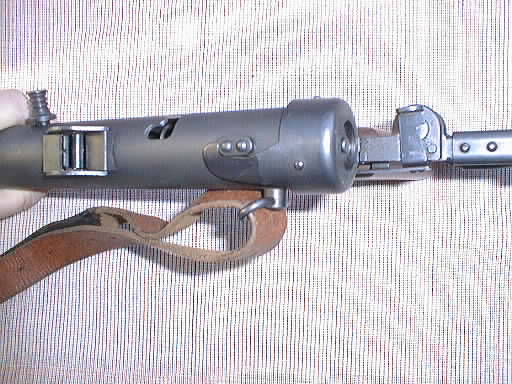

m/45B型的重要改进:机匣尾盖上增加的钩

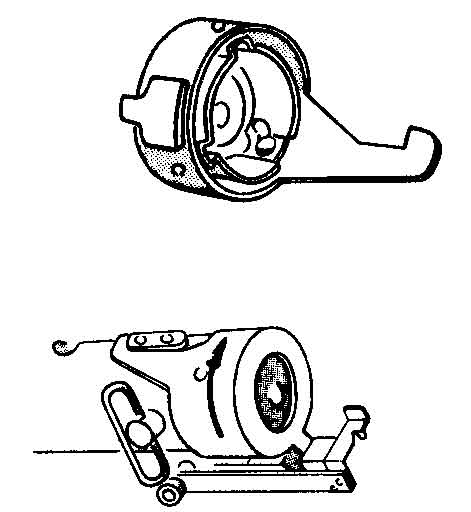

m/45B机匣尾盖结构图

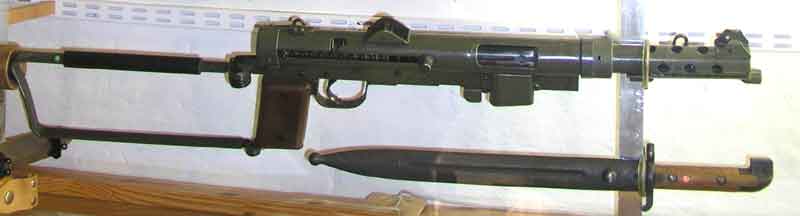

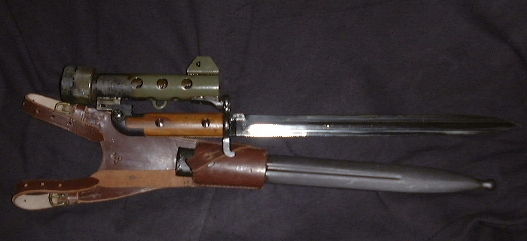

枪管护筒下方带有刺刀座的m/45C及m/94刺刀


m/45C的刺刀座

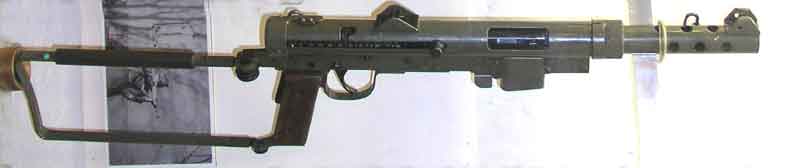

有快慢机的m/45D

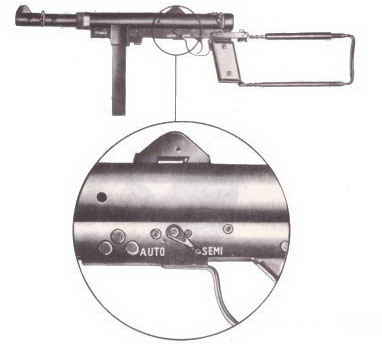

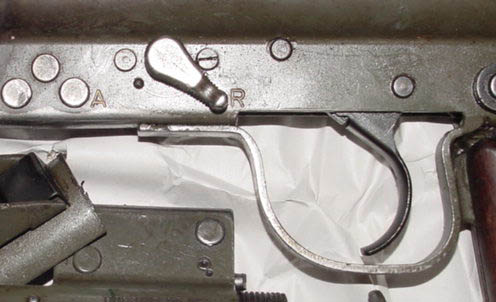

m/45D的快慢机

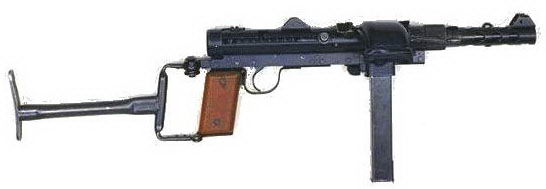

m/45BE的枪托造型是明显的识别特征

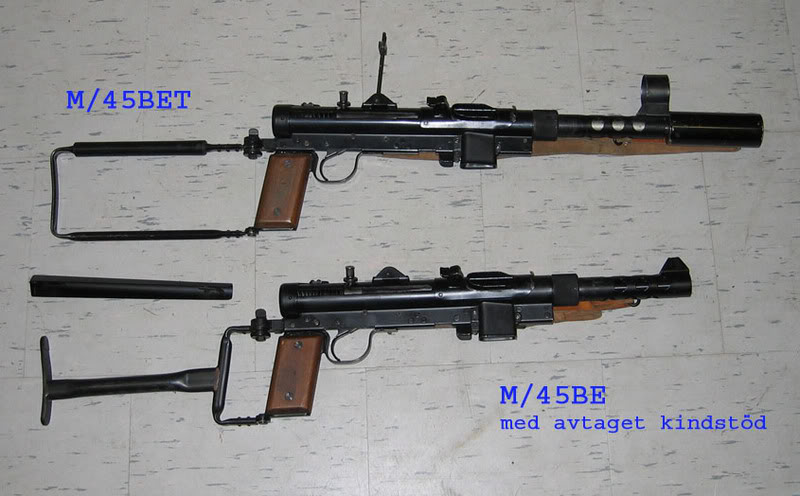

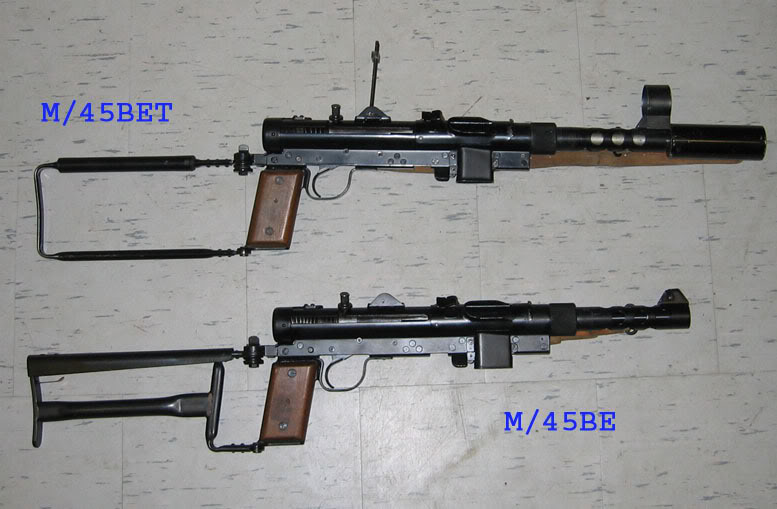

BET和BE,BE型的枪托有一个可拆卸的贴腮条

除警用型外,m/45系列冲锋枪是一种只能全自动发射的武器,该枪采用自由式枪机,开膛待击和前冲击发,由于较慢的射速使得全自动射击时较容易控制,一名受过训练的士兵可以轻松地在25米距离把36发弹全部打中一个PPC靶(NRA标准的人形半身靶Police Pistol Combat),如果在距离50米对准PPC靶一口气打光36发弹匣只有三分之一会脱靶。另外熟练的射手可通过扳机控制的技巧实施单发射击。

机匣组件是全枪最复杂的一个部件,起到连接其他所有零部件的作用。主要由机匣本体、枪托组件、发射机构和弹匣套等零部件组成。机匣本体为钢板冲压折弯并经焊接成形,截面为上圆下方的形状。上部的圆筒部分容纳枪机和复进簧节套等零件,下部的方形部分容纳发射机构和弹匣卡笋、卡笋簧等零件。在机匣前部的圆筒内焊接有枪管节套,下部有枪管护筒定位销和定位销簧。枪管节套后下方为弹匣入口,弹匣入口上方开有一个较大的抛壳口,在弹匣套后部安装有弹匣卡笋、卡笋簧和卡笋轴。

枪机组件结构非常简单,整体形状和设计与英国“司登”冲锋枪的非常接近,枪机重770g,主要由枪机本体、拉机柄、抽壳钩、抽壳钩簧和抽壳钩轴组成。枪机由两段粗细不同的圆柱形组成,前段较粗较长,后段较短较细。枪机前端下部和两侧都铣掉一部分,形成推弹突起,弹底窝在枪机前端面中央,击针尖直接在弹底窝中心加工成形。枪机右侧铣有抽壳钩安装槽。枪机后部靠近较细的那段枪机体上开有一个水平孔,用于安装拉机柄,拉机柄自右向左装入枪机。枪机下部铣成平面,但靠后部留有一段保持原样,刚好形成待击突起,阻铁就卡在这个突起前部,阻挡枪机前进。机匣圆筒右侧开有拉机柄让位槽,m/45没有保险开关,而是在拉机柄让位槽后方还开有一个较小的待发保险卡槽,可以将拉机柄卡入这个槽内使枪机锁定,防止意外发射,这个设计也与“司登”冲锋枪类似。此外拉机柄槽一直开到机匣尾部,枪机和拉机柄可以直接从机匣内向后取出,而不是像“司登”那样需要先从枪机上取下拉机柄才能取出枪机。

复进簧为单股钢丝螺旋簧,前部套在枪机后部直径较细的那段外缘上,后部抵住机匣盖帽内部。由于靠机匣内壁来导引枪机和复进簧,所以没有单独的复进簧导杆,简化了机匣内部设计,也减少了零件数量。由于其复进机构的结构,m/45发射时有特有的金属声。

在机匣中部靠后位置下方的方形部分内安装有发射机构,主要由阻铁、阻铁簧和扳机组成。由于只能连发发射,所以扳机与阻铁一直扣合在一起。阻铁上方还有一个限位轴,用于给阻铁定位。

在机匣后部下方铆接有枪托座,枪托座上装有小握把,握把护板为木制,外形近似平形四边形,表面光滑,以两个螺钉固定在小握把上。该枪采用钢管折弯成的框形枪托,可以向右折叠,枪托前部上下两端用铆钉分别固定在小握把上下两端,握把上部的枪托座上设有枪托卡笋按钮,按下此按钮即可打开和折叠枪托。由于枪托抵肩部分被压扁并弯成一定弧度,所以射手据枪时既稳固又舒适。枪托上部还装有一节橡胶护套,可防止低温情况下,射手在贴腮瞄准时皮肤与金属枪托表面粘连。

机匣圆筒的中上部,焊接有表尺座和照门等零件。表尺座兼作表尺护翼,表尺结构是翻转型,有3个位置的照门,分别对应100m、200m和300m射程,这是因为该枪主要配用瑞典自行研制的m/39B手枪弹,其弹头壳较厚,弹丸重量有所增加,虽然初速没有改变,但其有效射程可以达到300m,所以才在m/45冲锋枪上设置了300m这个表尺位置,当然实际使用中还是以100m和200m为主。

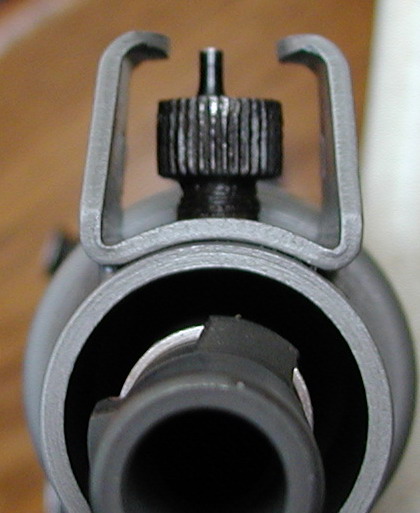

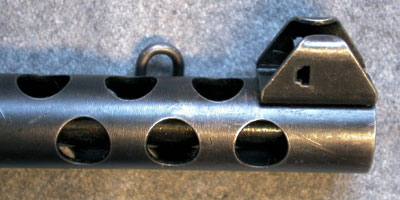

准星护翼

枪管为一独立零件,拧下枪管护筒后就可以从机匣节套内抽出枪管。在枪管尾端外缘车有一直径稍大的定位环,上面铣有一个定位缺口,与节套上的定位突起配合,可以实现枪管的轴向和径向定位。枪管护筒用于锁紧枪管,并供射击时握持使用,防止炙热的枪管烫伤射手。枪管护筒主体为一空心钢管,上面开有11个圆形散热孔,后部焊接有枪管锁紧螺套,螺套表面辊压有防滑纹,便于分解时旋下护筒。护筒前部顶端焊接有准星护翼和准星,准星可通过专门工具来可调整风偏和高低。护筒左侧中部铆接有一个用于固定前背带环的开孔铆钉。

36发的双排双进弹匣被认为是m/45系列冲锋枪上设计最成功的一个部件,卡尔·古斯塔夫兵工厂甚至称其为“迄今为止最好的配用9mm巴拉贝鲁姆手枪弹的弹匣”。该弹匣由钢板冲压而成,表面光滑,与一般弹匣结构类似,都由弹匣本体、托弹板、托弹簧、弹匣底板和托弹簧底板组成。弹匣上部的后面焊接有一个突起,与弹匣卡笋扣合,将弹匣固定在枪上。该弹匣最大的特点就是前后宽度不同,前部稍窄,后部较宽,这样弹匣截面近似于梯形。采用这种形状的好处是枪弹轴线并不与弹膛轴线平行,左右两排枪弹与弹膛中心轴线都有一很小的夹角,推弹进膛时便于规正枪弹,故供弹可靠性较高。同时这种形式的弹匣对污物和温差均不敏感,这点对于地处寒冷地带的瑞典来说非常重要。而前后宽度一样的MP40冲锋枪和“司登”冲锋枪的弹匣在寒冷天气里就会出现弹匣收缩“挤压”内部枪弹的现象。同样类型的弹匣也被应用于捷克的Vz-23/25型及法国的MAS。

m/45系列冲锋枪发射瑞典的m/39系列手枪弹,这是9×19mm派拉贝鲁姆规格的同型弹,可完全通用。m/39系列手枪弹包括有m/39普通弹、m/39B普通弹、m/39空包弹、m/39室内近程弹、m/39教练弹(惰性弹)。

m/39普通弹为标准的派拉贝鲁姆弹结构,铜被甲、铅芯,弹头重7.45g。

m/39B普通弹为瑞典军特有的装备,该弹采用覆铜钢被甲,在弹尖部分加厚以增强侵彻能力,弹芯为纯铅结构,弹底为平底,弹头重8g左右,略重于m/39普通弹,但枪口初速基本相同,弹道曲线也接近,由于m/39B普通弹穿透力较强,美国曾引进过该弹作为军用,却禁止向民间出售。瑞典军队直到2003年才停止使用m/39B普通弹。

m/39空包弹采用红色塑料空心弹头,出膛后弹头迅速减速,但在极近距离内还是有一定以的伤害能力,因此m/45冲锋枪发射空包弹时需要更换专门的枪管和空包弹适配器。这种枪管前部内径缩小到5.3mm,塑料弹头在气体压力下挤出枪管,这样就增大了膛压保证自动机的正常动作。同时枪口安装的一个喇叭形附加罩能阻挡住飞出的塑料碎片,防止伤人。

m/39室内近程弹采用黑色塑料弹头,在弹尖部嵌有0.5g重的钢珠,发射时也需要专门的枪管,但弹头射出时没有阻挡。这种弹只用于室内射击训练,可避免产生跳弹、或穿透墙壁发生事故,因此对训练场的要求比较低。但不能用于对人射击。

其他配件包括夜间瞄具,以及快速装弹器,只需6秒便可装满一个36发弹匣。另外还有可挂在抛壳口上的弹壳收集袋。

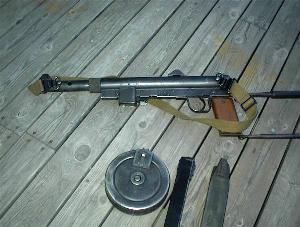

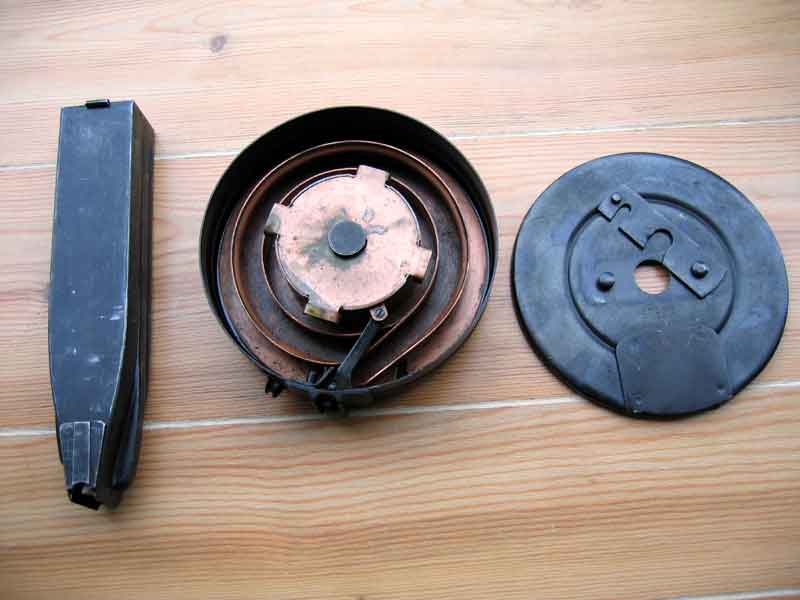

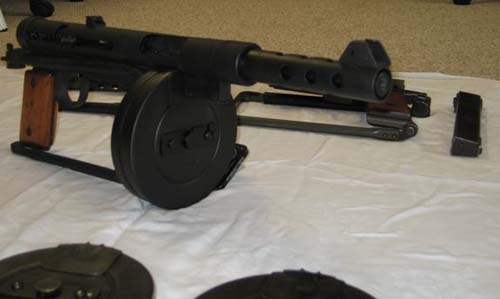

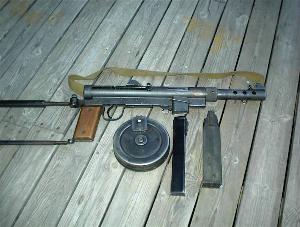

m/45和m/45S所用的50发弹匣及71发弹鼓

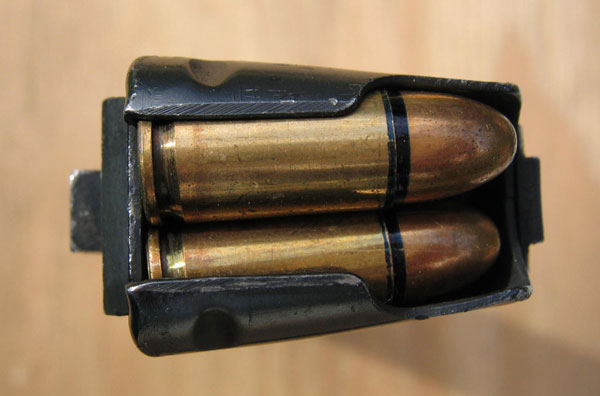

36发弹匣截面呈梯形

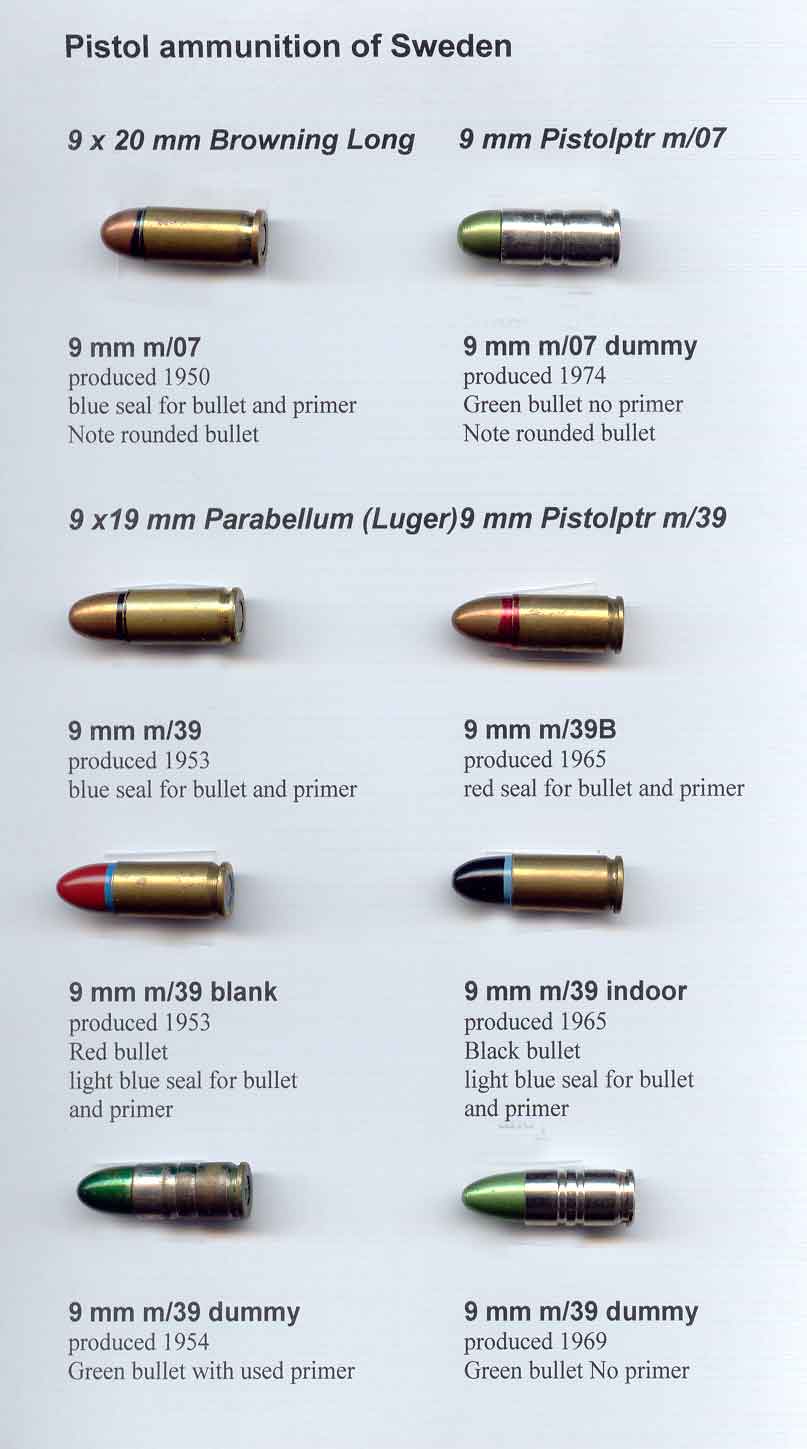

瑞典军装备的9mm派弹种类,从左到右从上到下分别为:m/39普通弹,m/39B普通弹,m/39空包弹,m/39室内近程弹,m/39惰性弹(1954年产),m/39惰性弹(1969年产)

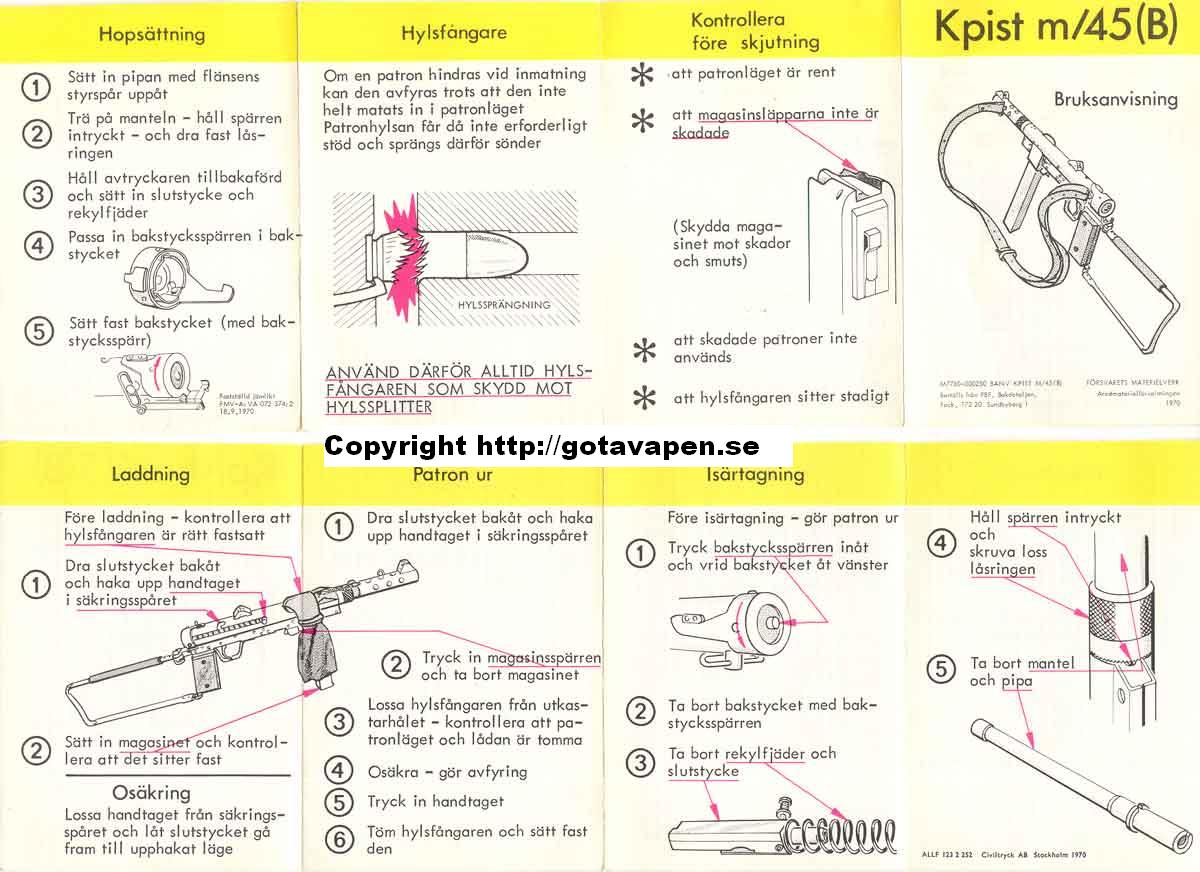

m/45手册

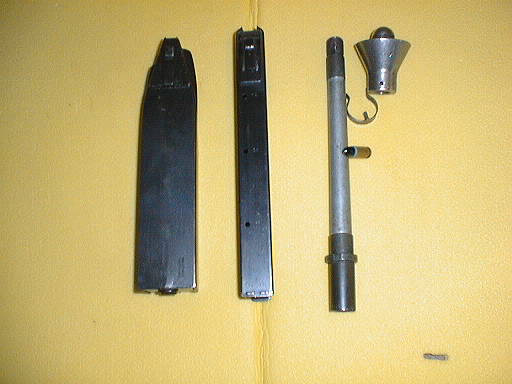

发射空包弹专用的枪管

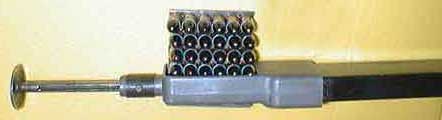

能只用6秒装满36发弹匣的快速装弹器,装弹时要平着放,用推杆把下面的6发弹推进弹匣后,上面的枪弹会在重力作用下往下掉,再推一次推杆,就能再装进6发

m/45系列冲锋枪曾长期作为瑞典军队的制式冲锋枪,虽然现已停产,而且也已经撤装,但至今仍在瑞典军中保留有一定服役数量的m/45B。而在瑞典警察的枪库里也保留有少量的m/45D。

除装备瑞典军队外,m/45系列还曾向印度尼西亚、爱尔兰、澳大利亚、美国、爱沙尼亚、伊拉克等国出口。由瑞典和爱尔兰联合国部队在刚果危机中就使用了m/45冲锋枪参与战斗。爱尔兰军队在装备斯太尔AUG之后才开始撤装m/45。

丹麦购买了包括武器设计、工装在内的特许权,在自己的国家兵工厂生产,定型号为“霍弗尔”M49。

埃及在1951年也获准仿制m/45B冲锋枪,并命名为“塞德”(Port Said,苏伊士运河边的港口城市),生产商为玛迪军事与民用工业公司(MaadiMilitary&Civil lndustries Company),塞德冲锋枪被列为埃及军队制式装备。埃及除自己装备外还出售给阿拉伯和非洲邻国。当支持巴勒斯坦志愿军军人从加沙地带到以色列的渗透行动,从1955年起不少人在夜间袭击中使用“塞德”冲锋枪。在1956年的战争以及1967年和1973年的两次中东战争中,以色列缴获了大量的塞德冲锋枪,其中一部分作为剩余武器流入国际收藏市场。埃及库存的或像伊拉克这样的其他用户剩余的塞德冲锋枪至今仍被黎巴嫩内战的各派使用。另外在1981年10月6日埃及国家元首萨达特遇刺案中,刺杀萨达特的叛乱士兵是用“塞德”冲锋枪和一支AK步枪向主席台扫射的,而这群叛乱士兵也是命丧于萨达特贴身保镖的“塞德”冲锋枪枪口之下。后来,这次刺杀行动的幕后主犯之一的艾曼·扎瓦希瑞(Ayman al-Zawahiri)医生在1990年代和奥萨马·本·拉登一起建立了“基地”组织(A1-Qaida)。

此外,日本对瑞典的设计思想也很欣赏,东京的新桥公司在1963~1965年参照瑞典冲锋枪,为日本自卫队生产了MP65和M66SCF冲锋枪。

m/45冲锋枪还有一批非正式的忠实用户:在越南战争期间,许多在南越执行隐蔽行动的美国特种部队以及空军、中央情报局的特种分队,喜欢携带没有批号的外国武器,不想让人一眼就看到“美国造”字样。当时美国向瑞典购买了少量的m/45B冲锋枪,发放给在越南的特种部队和特工人员。但海豹队员发现这种武器在潮湿和泥泞环境中功能可靠,出水后能立即射击,其近程火力在丛林遭遇战中足以应付,所以就在渗透巡逻任务中广泛使用这种冲锋枪。由于没有在美军中正式服役,所以这些m/45B冲锋枪通常被海豹队员们称为“K步枪”(K-Rifle)或“瑞典-K”(Swedish-K)。

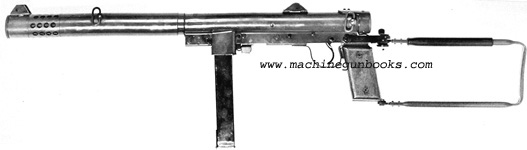

海豹所使用的m/45B经常装上消声器,早期的海豹型m/45B消声器是以当初OSS(战略情报局,CIA前身)为M3冲锋枪生产的消声器改进的,很重(约2.7公斤),消声效果也不太好,而且会破坏该冲锋枪原有的精度。后来卡尔-古斯塔夫设计了一种要轻得多和使用效果更好的消声器供海豹使用。另外为了提高行动的隐密性,海豹队员也经常使用卡尔-古斯塔夫生产的弹壳收集袋。

虽然不是正式的装备(只差个官方承认和型号命名而矣),但并不妨碍海豹队员们对m/45冲锋枪的喜爱,甚至当瑞典在1966年禁止该武器出口到美国,在部队的迫切需求下史密斯-韦森公司研制了一种与m/45冲锋枪类似的武器,命名为76型。然而,当S&W M76冲锋枪准备好参战时,美国海军在亚洲的直接行动已经结束了。

全枪长 枪托打开 810 mm
枪托折叠 550 mm
枪重 不含弹匣 3.4 kg
含36发实弹匣 4.2 kg
枪管长 212 mm
枪口初速 420 m/s
理论射速 550~600 rpm
有效射程 200 m

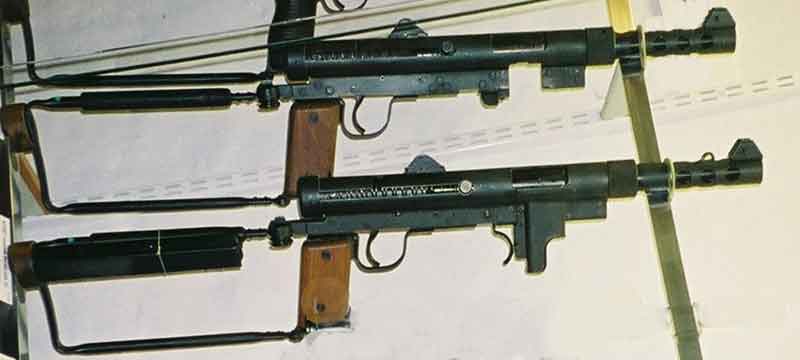

m/45(上)和FM45 JohVI(下),后者是为了试验36发弹匣而制作的试验型

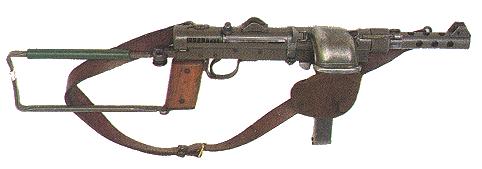

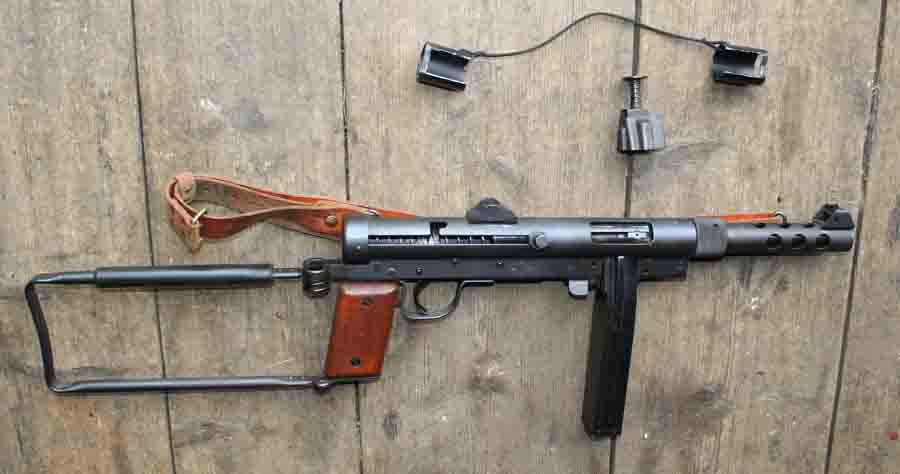

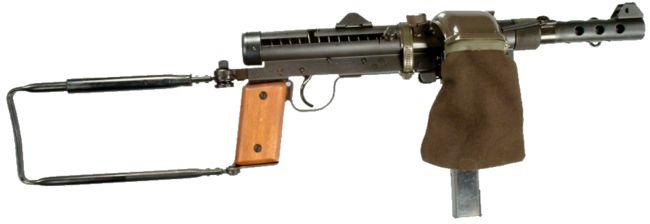

加上弹壳收集袋的m/45S

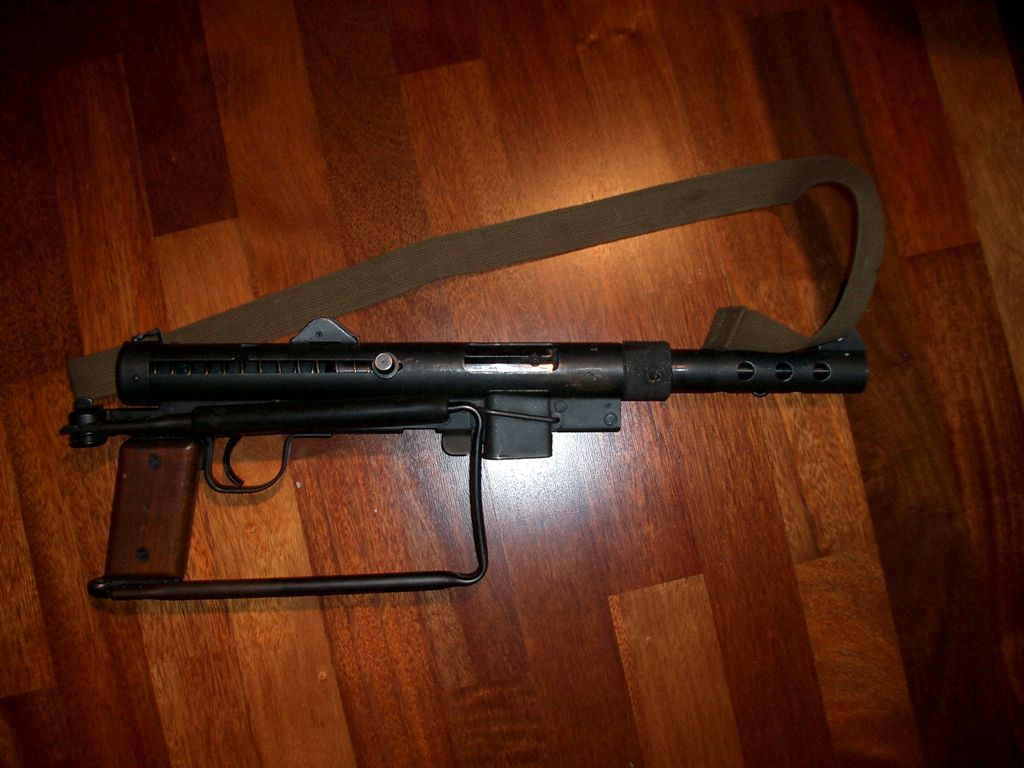

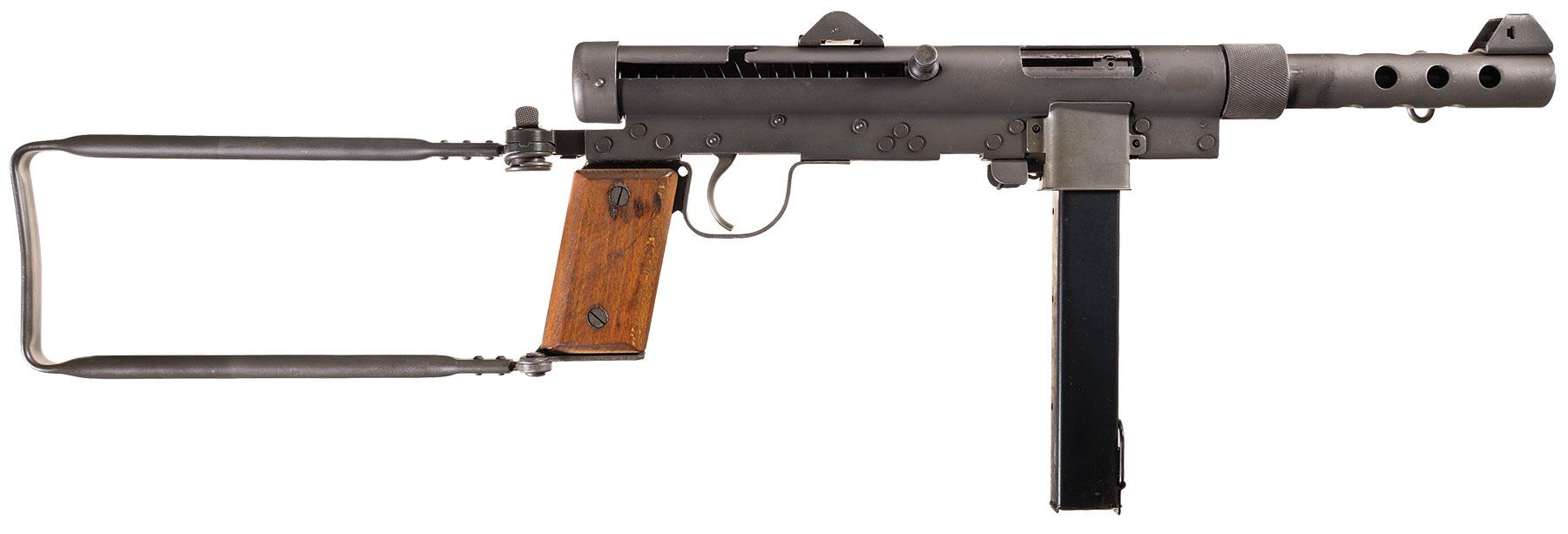

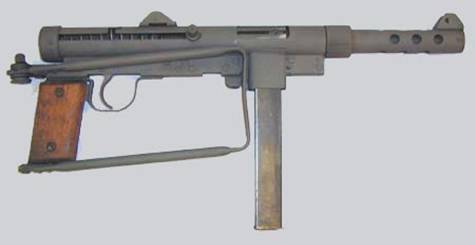

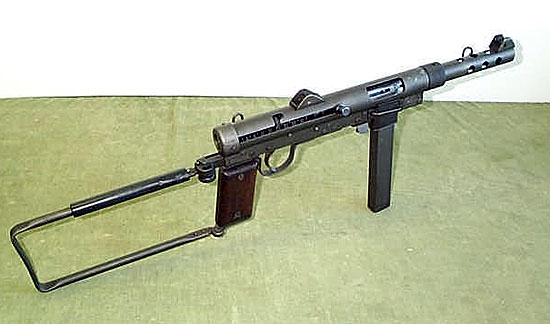

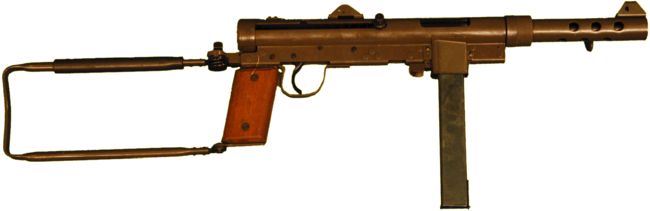

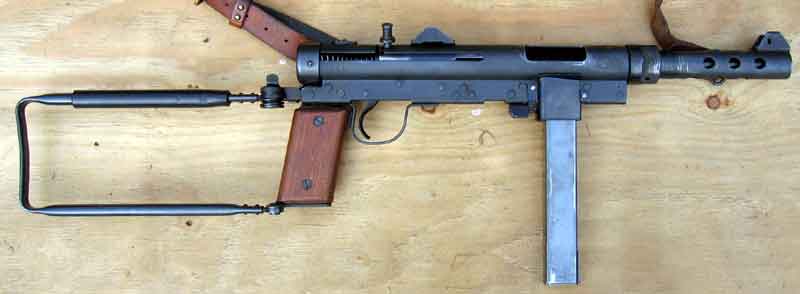

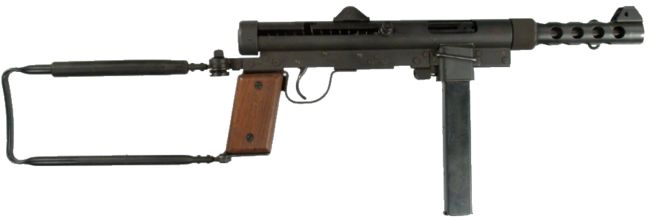

m/45B

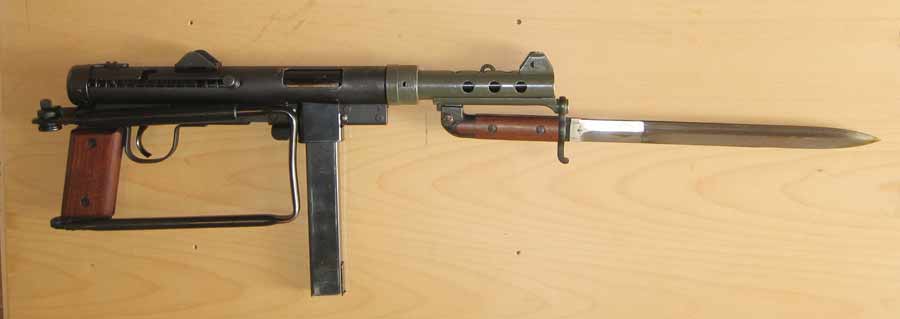

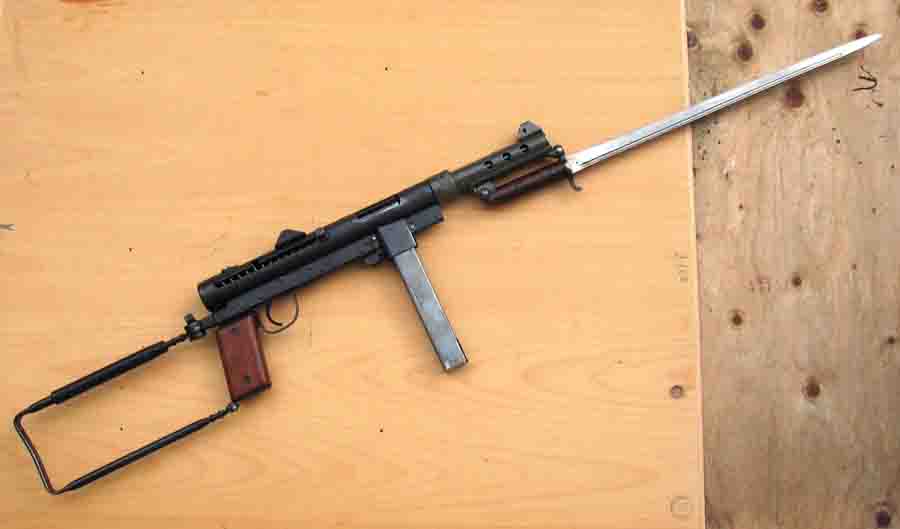

这支m/45C安装的是瑞典海军的m/1915长刺刀


这并不是m/45C,而是加装了刺刀座的m/45B

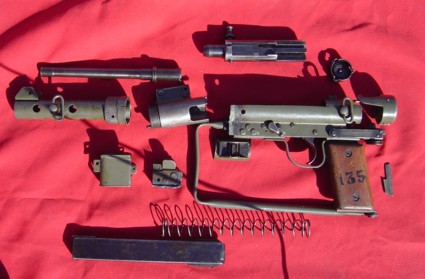

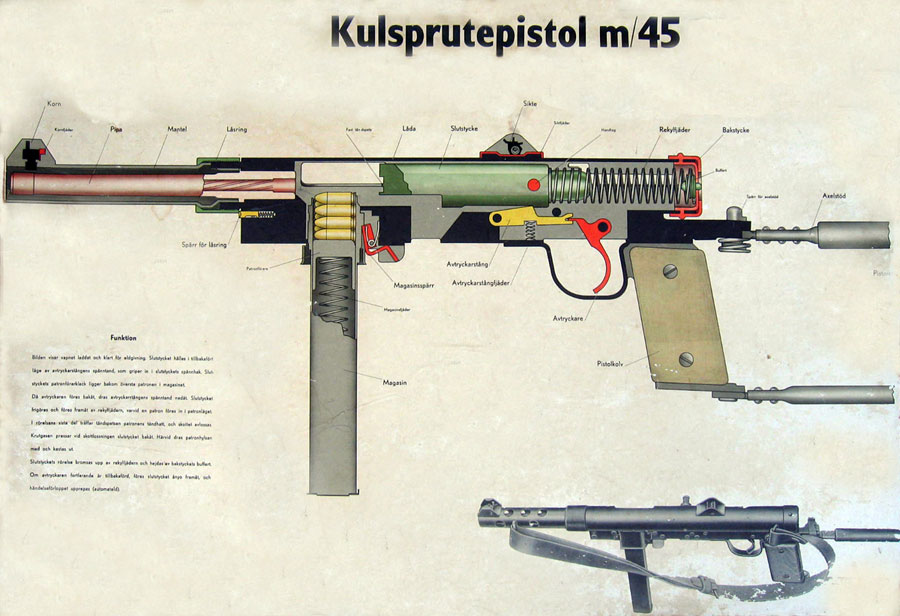

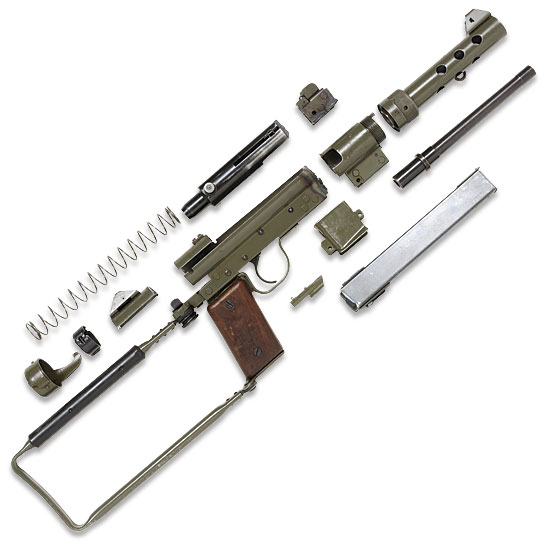

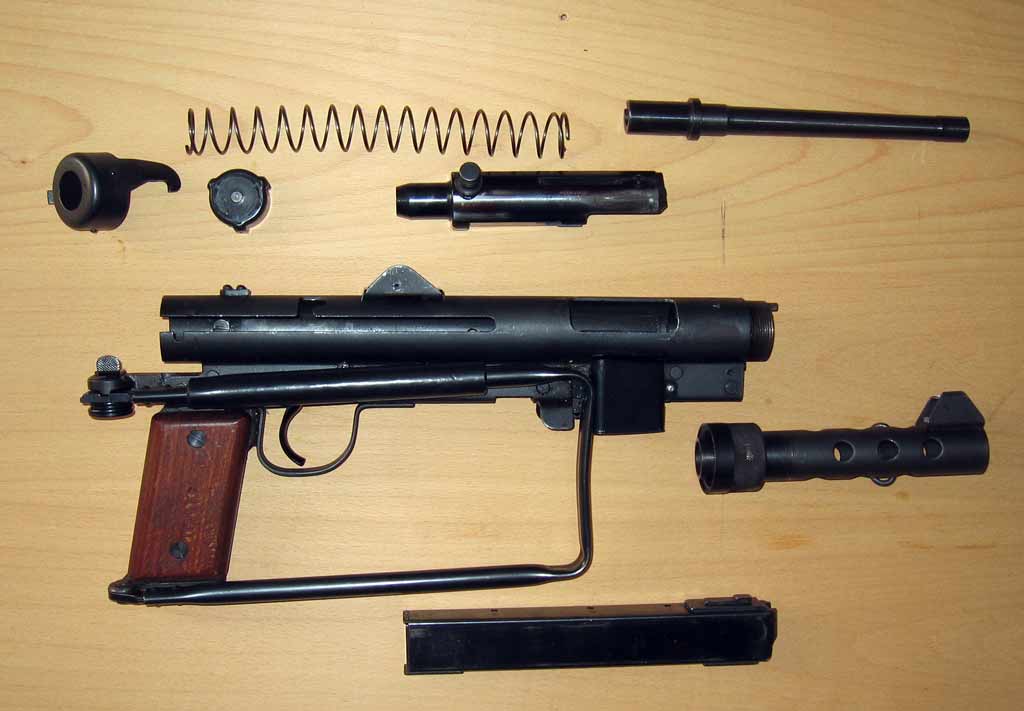

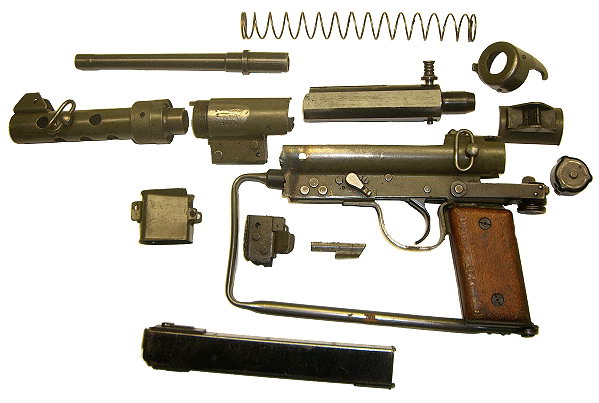

大部分解图及结构图

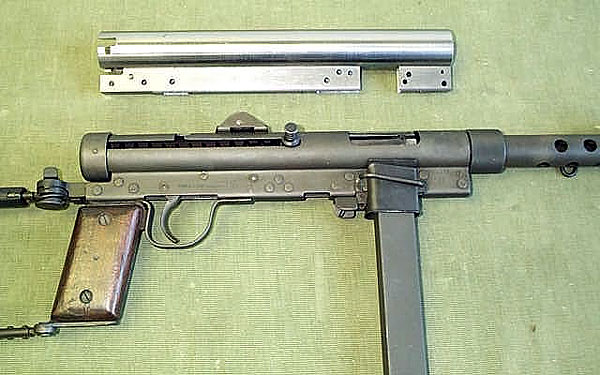

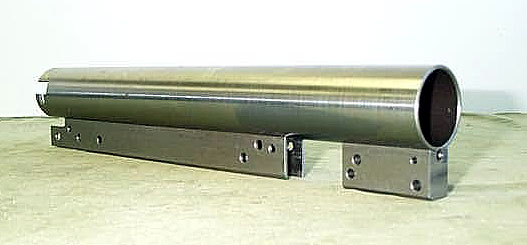

机匣的毛坯


两种类型的消声器

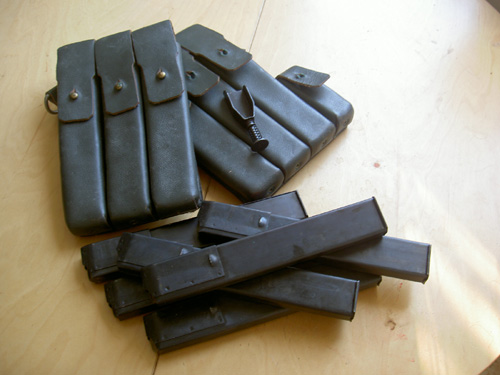

弹匣及弹匣袋

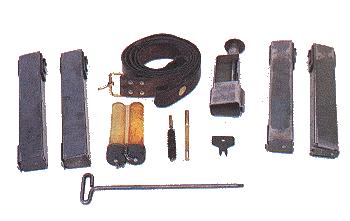

m/45的配件

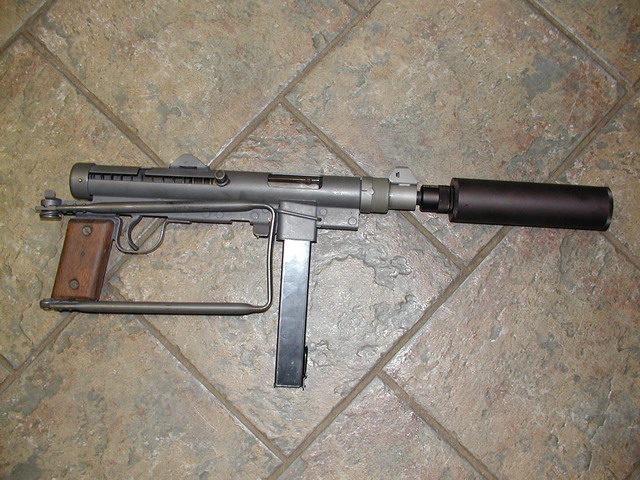

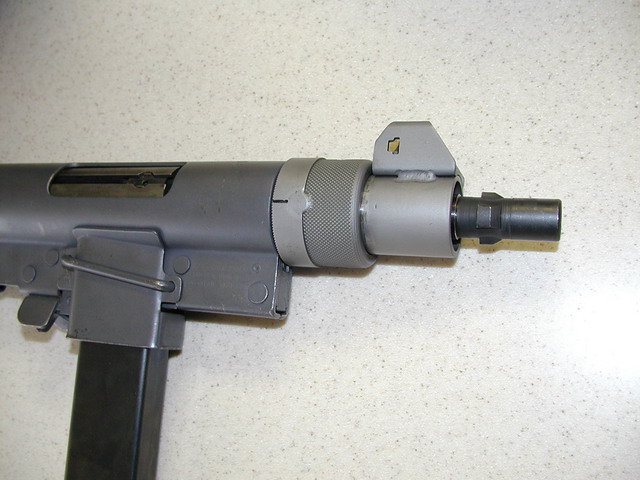

一个比较有意思的民间改装:把枪管换成MP5的枪口装置,接上消声器



使用空包弹演习的瑞典士兵


2006年的照片,大部分的m/45B已经从瑞典军中退役,但还保留了少量用于基础训练


刺杀萨达特的历史照片,刺客手上的就是塞德冲锋枪

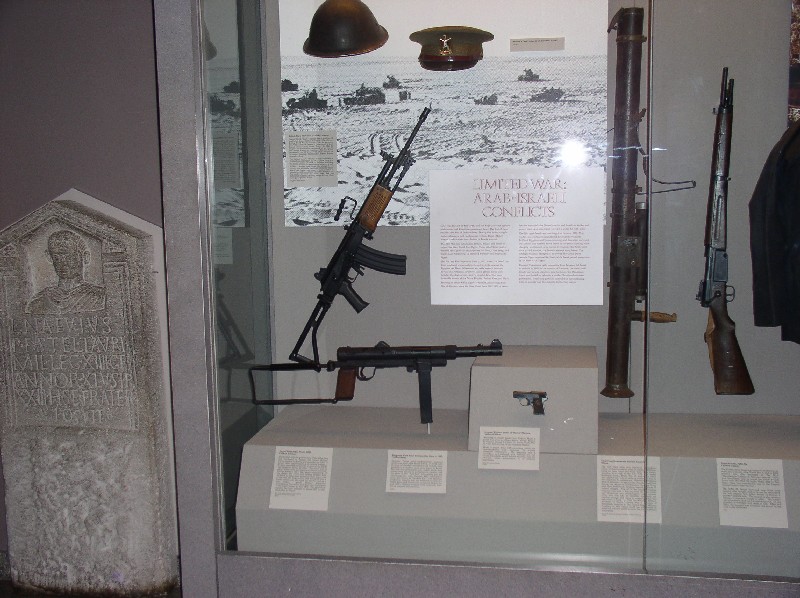

塞德冲锋枪


巴勒斯坦武装分子还在使用“塞德”冲锋枪

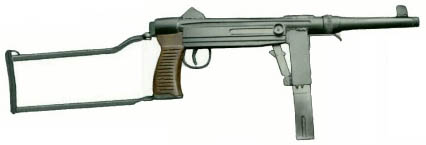

日本的66式冲锋枪


试射m/45B的美军士兵


越战中的“瑞典K”

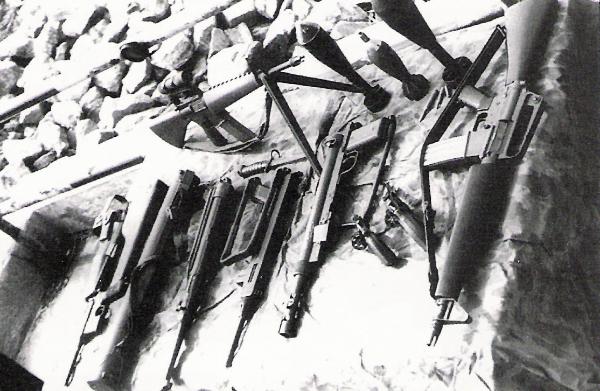

1964年时的海豹武器

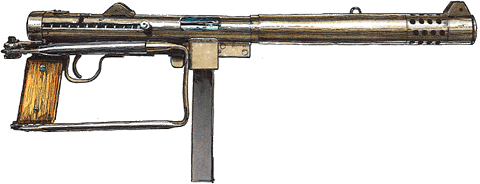

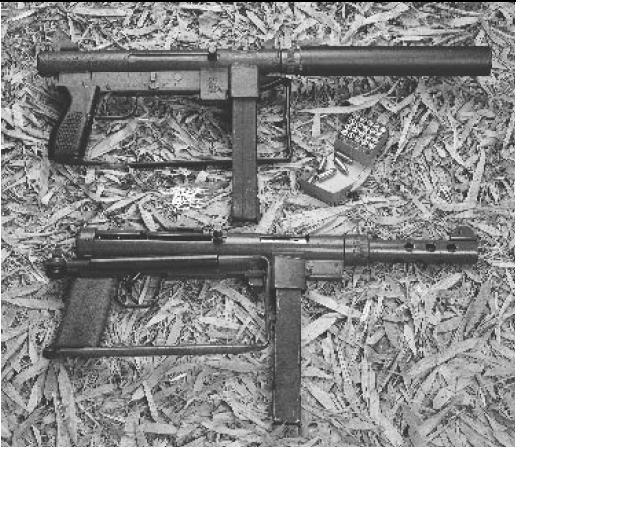

海豹的冲锋枪:安装消声器的S&W M76和普通的瑞典K


重演SOG侦察队


民间靶场上的瑞典K,也可能是塞德,因为以色列曾把许多缴获的塞德作为剩余物资出售


美国枪械销售网站上对民间卖的瑞典K

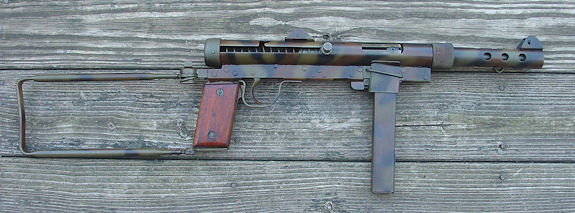

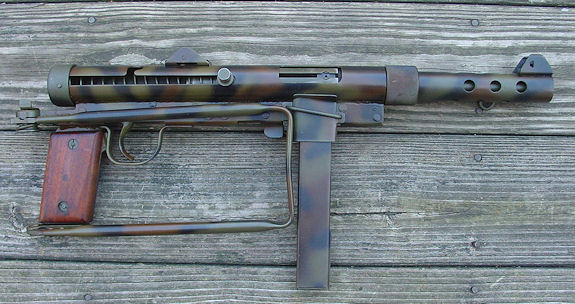

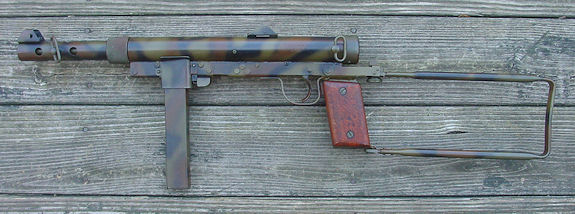

民间玩家改装过的瑞典K


刚果内战中一名使用m/45冲锋枪的白人雇佣兵

资料来源:Modern Firearms & Ammunition site

     wikipedia.org

     GÖTA VAPENHISTORISKA SÄLLSKAP

     国防工业出版社出版《国外轻型步兵武器》下册
