C-MAG是一家位于美国乔治亚州的名为BETA的公司设计生产的一种双鼓形大容量弹匣。这种弹鼓最早只提供给配用5.56mm北约标准口径弹的步枪或轻机枪,如M16系列、斯太尔AUG系列、G36系列等等,后来又增加了配用9mm派拉贝鲁姆弹的型号,可供MP5系列冲锋枪使用。尽管C-MAG有许多优点,但对于使用C-MAG的步枪来说仍嫌笨重,加上价格问题,因此很少获得军方的大宗订单,通常只是个别单位自行购买。

所谓一张图胜过一万句,下面就用看图说话的方式来介绍这种弹鼓。

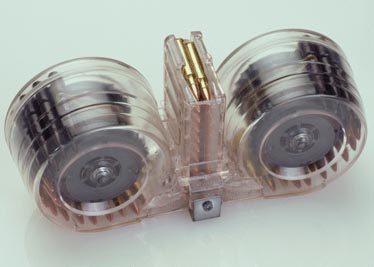

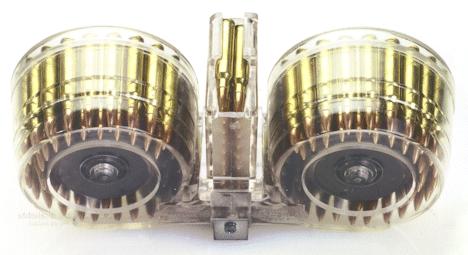

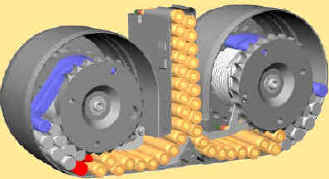

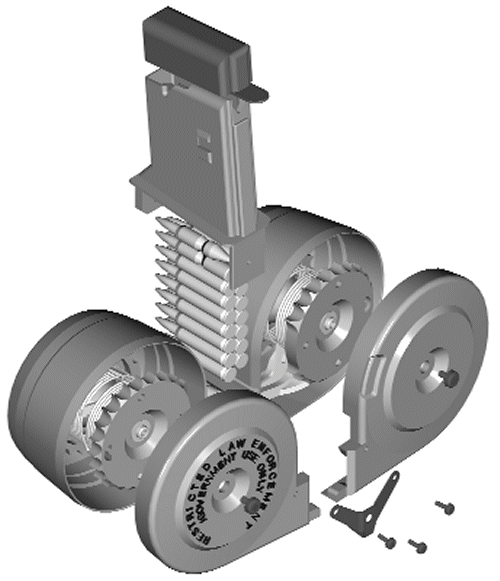

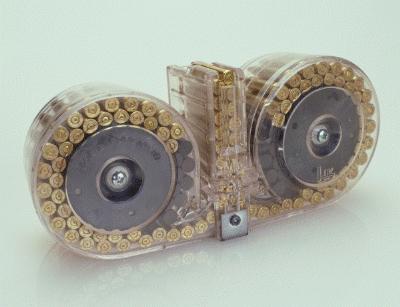

C-MAG是由两个50发容量的弹鼓、2条10发的假弹、弹匣 适配器和拨弹轮及弹簧构成。通过上面的结构图及下面BETA公司的透明示范样品,大家可以了解到C-MAG的大致结构和原理。每个C-MAG容纳100发枪弹,另装有2条垫底的假弹链,这是因为弹匣适配器内最后容纳的弹药不能装填。假弹链的长度视弹匣适配器的长度而定,例如M249的适配器较长,需要配用一条11发和一条12发的假弹链;而HK33/HK53的适配器较短,则是配用两条7发的假弹链。下图中的深灰色枪弹就是假弹链。

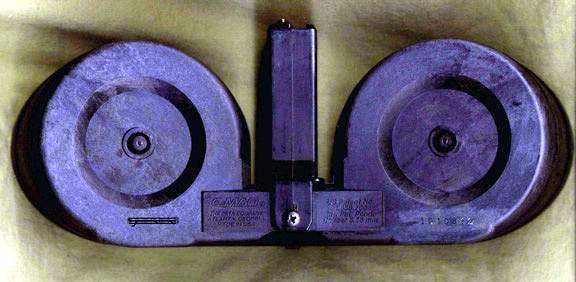

这个不是透明材料的C-MAG,而是用于展示其结构的演示模型

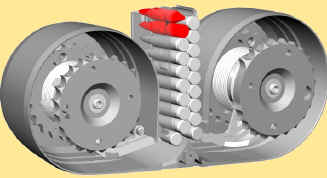

BETA C-MAG原理演示


5

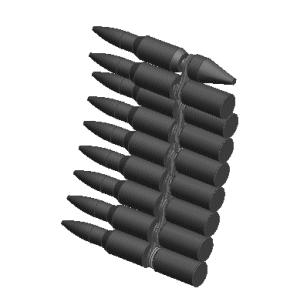

.56mm NATO弹的假弹外形如图所示,最顶端的弹假尾部为锥形,这是为了不让假弹卡住枪机而发生意外。




这是为MP5设计的9
mm口径型C-MAG的假弹外形

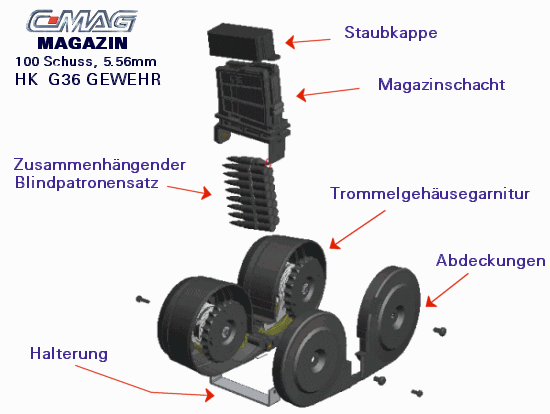

上图中的“B”形双弹鼓是容纳枪弹的主体,在同口径的型号中双弹鼓这个部件是完全通用的,通过在双弹鼓中安装不同的适配器,以配用于不同的武器。下图是一个使用G36弹匣适配器的GIF动画图片,演示了C-MAG的组合分解过程。Magazinschacht就是弹匣适配器,上面的Staubkappe是携行时的保护盖,假弹链的长度要根据适配器的长度决定。



  横向全长 全高 纵向全宽 空弹匣重 装弹数 供弹速度
5.56mm 250 mm 117 mm 795 mm 1 kg 100发 1500发/分钟
9mm 284 mm 120 mm 40 mm 1 kg 100 1500发/分钟

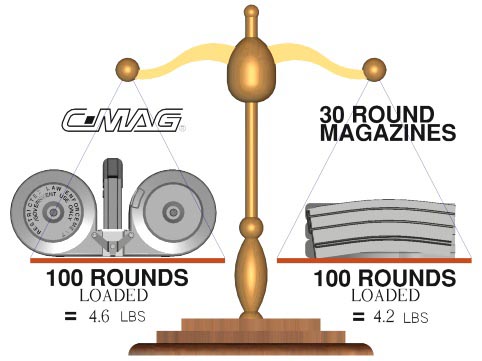

一个满载100发弹的
C-MAG约重4.6磅,而4个共装100发弹的30发弹匣重4.2磅,两者重量接近。这是BETA公司宣传的重点之一。不过很少人会在一把枪上用弹匣联接器同时携带4个弹匣 。



100发左右的容弹量不算少,装填枪弹是很麻烦的事。因此BETA公司也为C-MAG开发了快速装弹器。

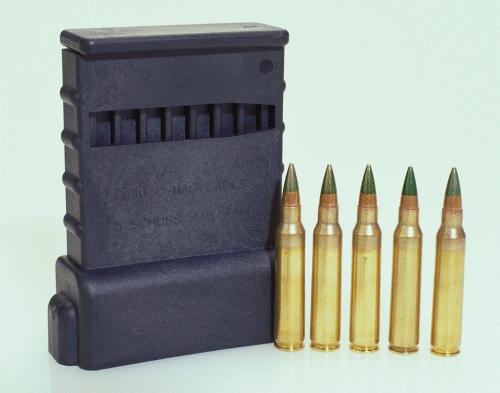

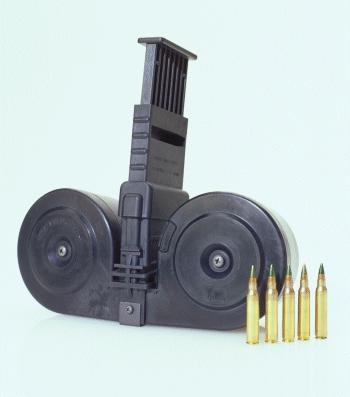

这是装弹数5发的快速装弹器,使用方法是把快速装弹器安在弹匣适配器上方,把枪弹从右侧的窗口放进去,压下装弹器上的压杆就可以把枪弹压进弹匣内了。

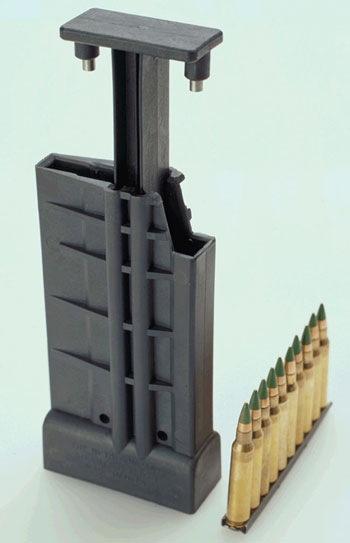

这是装弹数
10发的快速装弹器 ,装填速度极快,不只是因为每次可以装10发,而是因为只需要直接把10发装的桥夹从上方直接“扔”进装弹器,压下压杆,抽出压杆时还可以抽出桥夹。

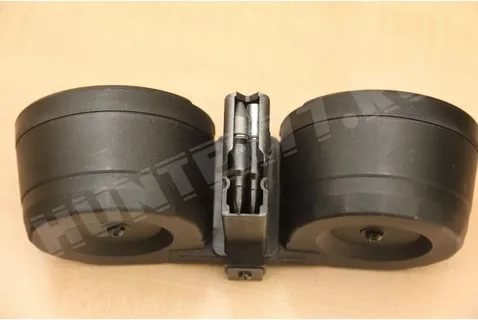

从这个角度看到的假弹

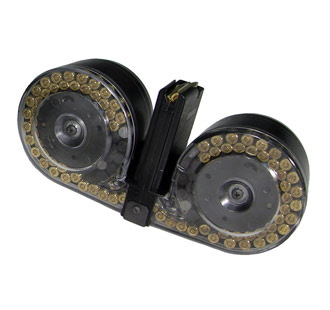

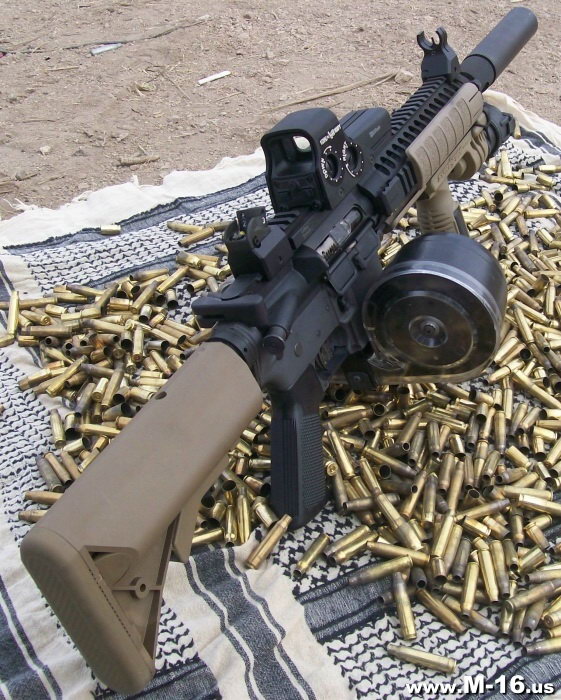

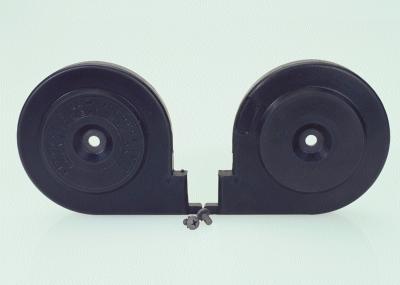

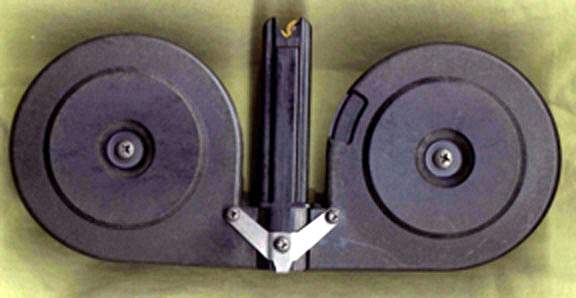

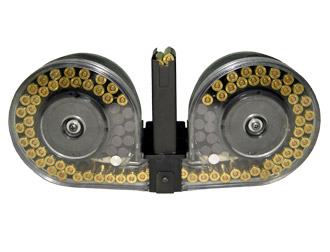

最新的量产型使用了透明材料的背板,便于观察余弹量

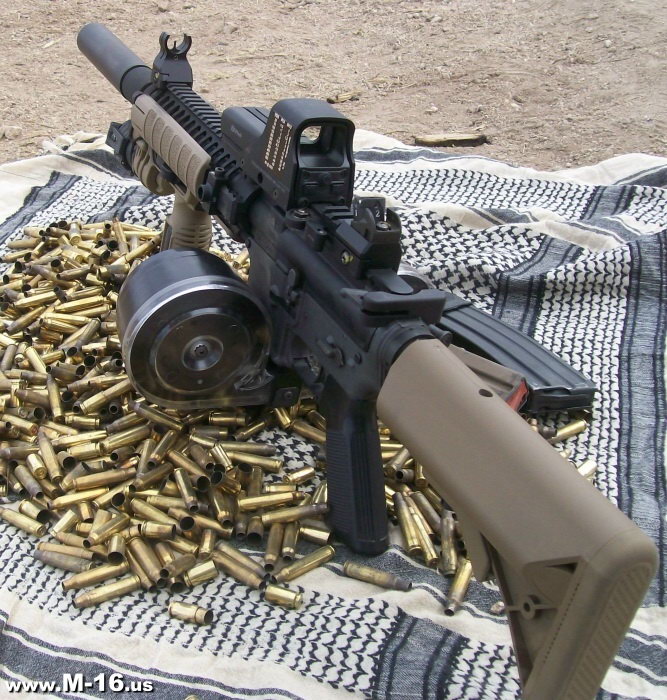

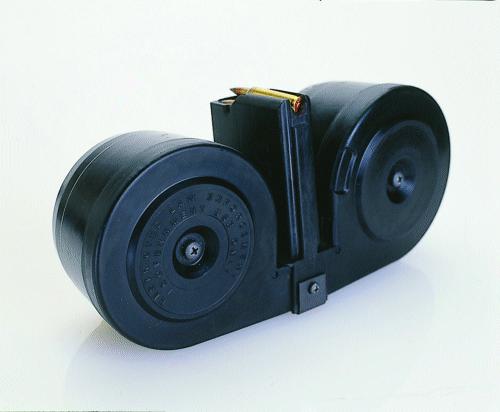

C-MAG最早是为M16系列设计的,这种适配器也适合于其他多种通用M16标准弹匣的枪械。M16适配器需要假弹17发。


使用C-MAG的美国空军CCT


法国海军陆战队有少量使用过C-MAG


这是民间的玩家,用C-MAG持续长时间的连发,把导气管也烧红了

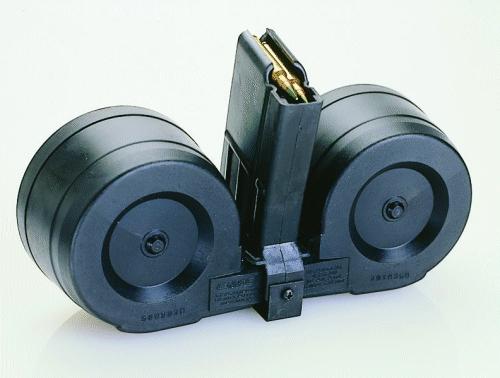

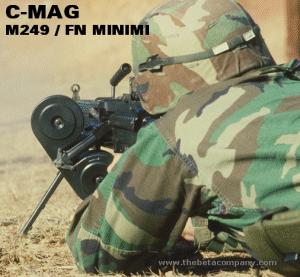

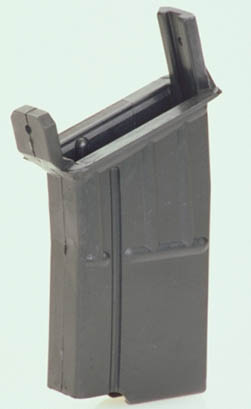

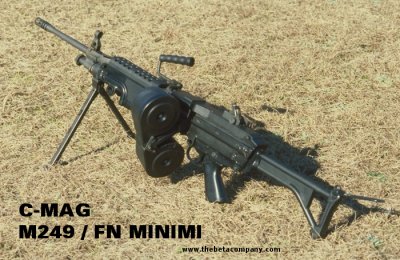

虽然FN MINIMI/M249也可以使用M16的标准弹匣,但由于弹匣入口在左侧倾斜向下,受位置所限BETA公司因此设计出比较长的适配器, 需要假弹链共23发。在BETA公司主页上,有一段C-MAG的宣传录像,就专门对比了M249传统的弹链供弹和用C-MAG供弹所需的装弹时间的对比。尽管C-MAG可以大大节省时间,但美军也无意为M249采用C-MAG。为了节约本站空间,还是建议大家自己到BETA公司主页上观看这个8MB的宣传录像吧。

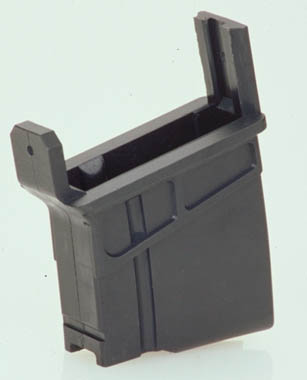

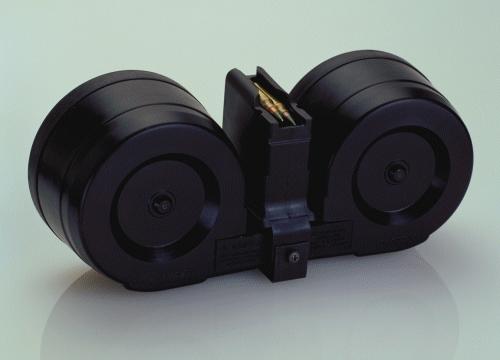

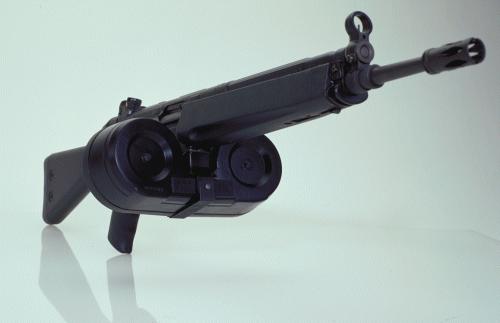

由于HK33和HK53的弹匣外形也与M16标准弹匣不同,需要使用不同的适配器,HK33/53弹匣适配器比较短,需要假弹14发。

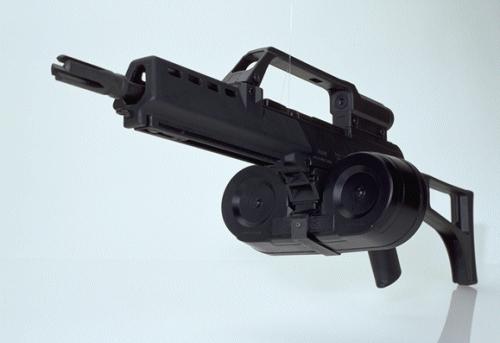

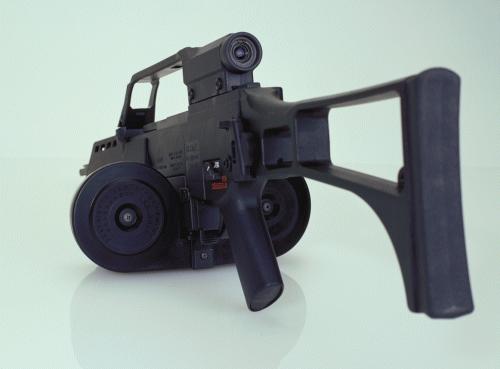

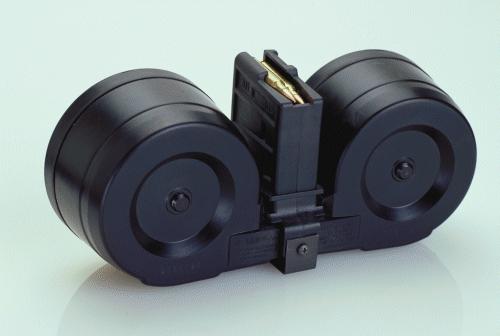

G36的适配器要使用假弹16发。HK公司为MG36配备了C-MAG,当然C-MAG也可以用于其他型号的G36步枪。但由于MG36没有获得任何国家采用,因此C-MAG也没有配套卖出去。偶然看到有德国使用C-MAG,应该是个别行为。


在阿富汗使用C-MAG的德军,枪是G36K

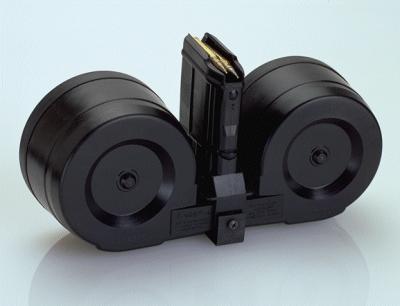

斯太尔AUG的适配器需要假弹19发。

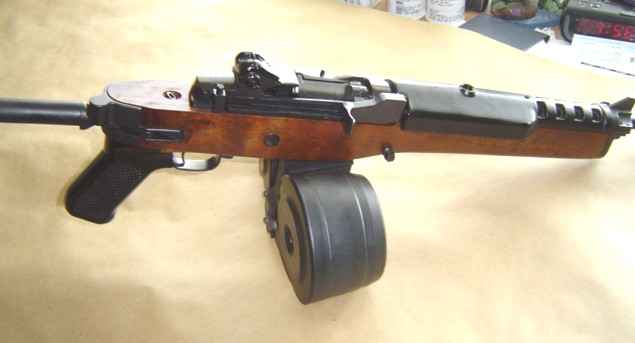

Mini-14/AC556的C-MAG

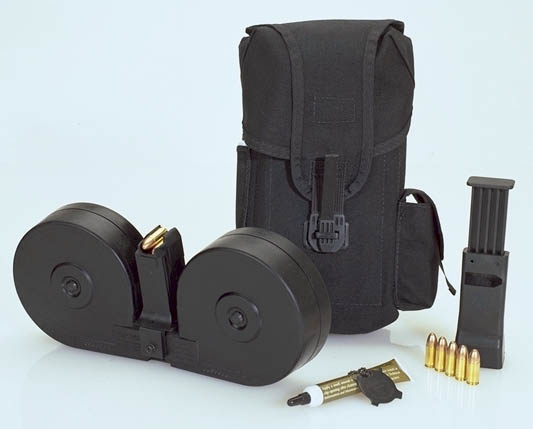

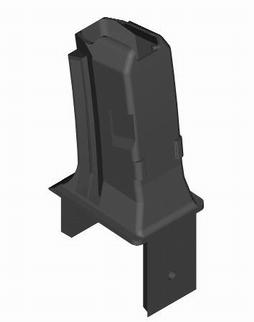

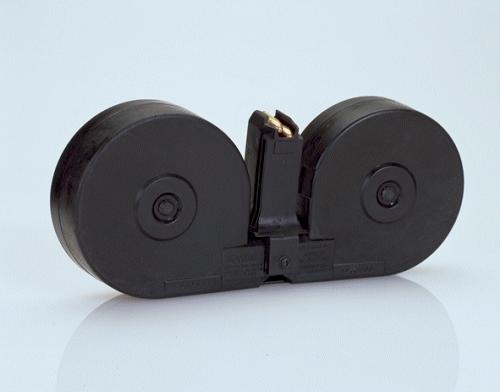

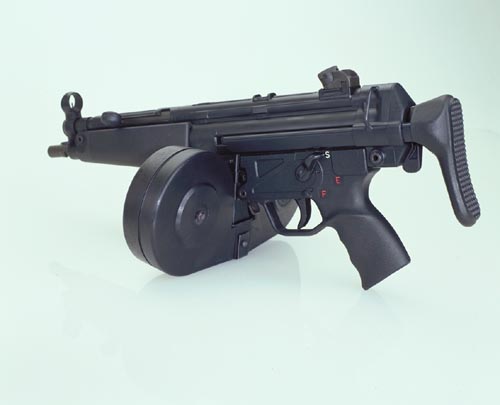

近年来,BETA公司又开发出使用9mm派拉贝鲁姆弹的C-MAG,不过从BETA公司的主页上看,目前只有MP5的弹匣适配器。MP5适配器需要假弹15发。

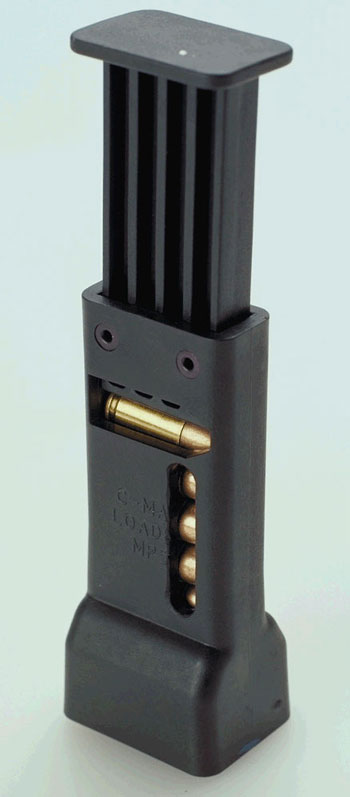

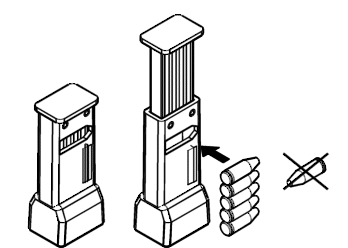

MP5适配器用的快速装弹器,如图所示,装入子弹的窗口形状已经限制了弹头的正确方向,每次装弹数为5发。

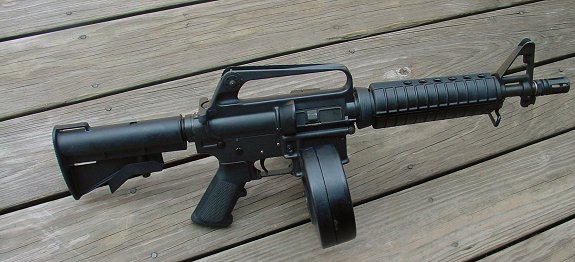

用于Colt 635型的C-MAG

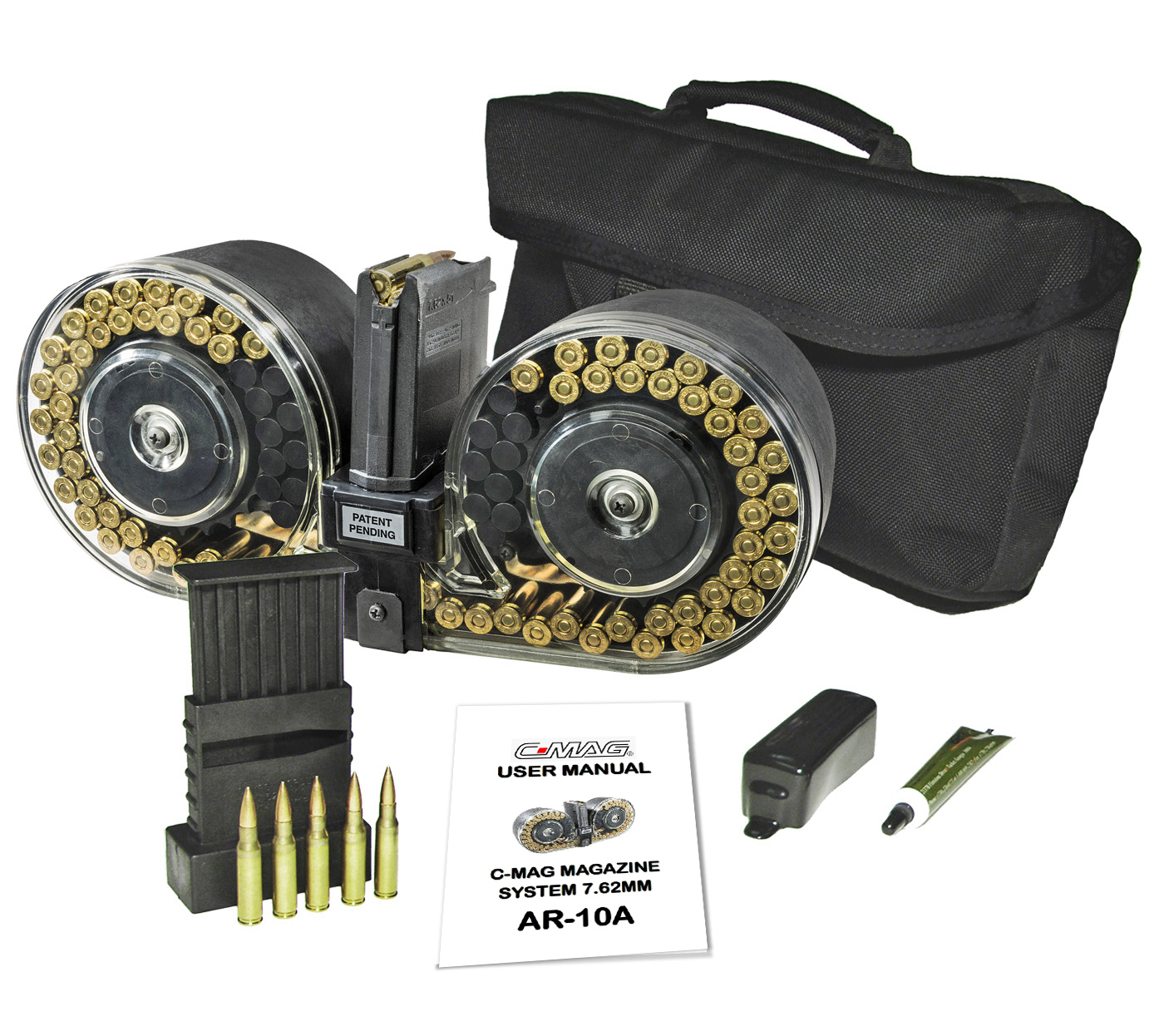

用于AR-10/SR-25的C-MAG

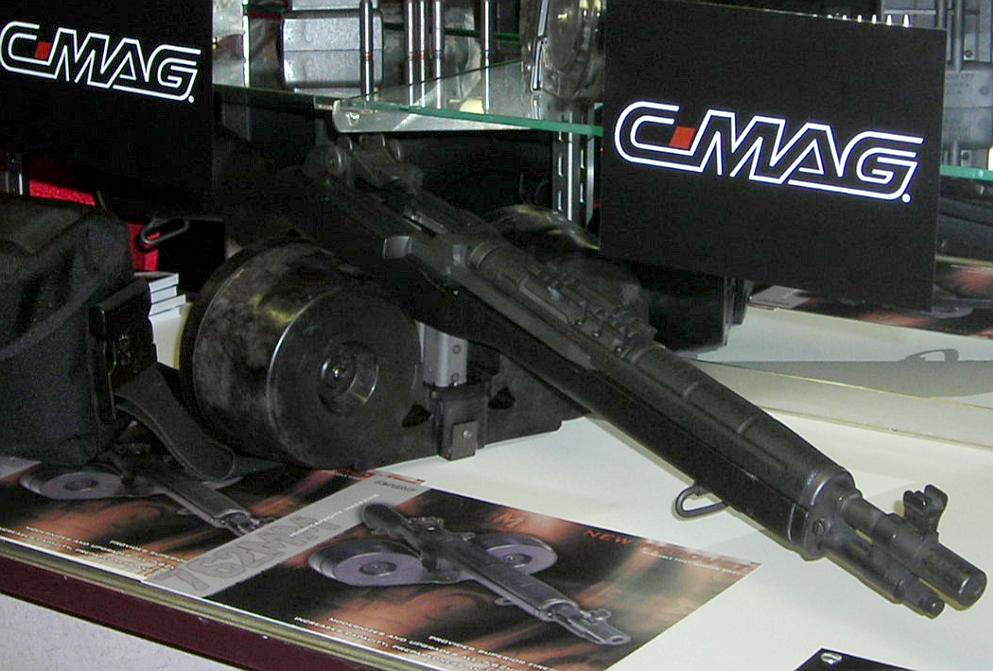

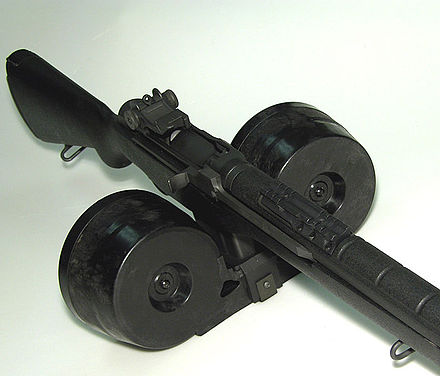

用于M14/M1A的C-MAG

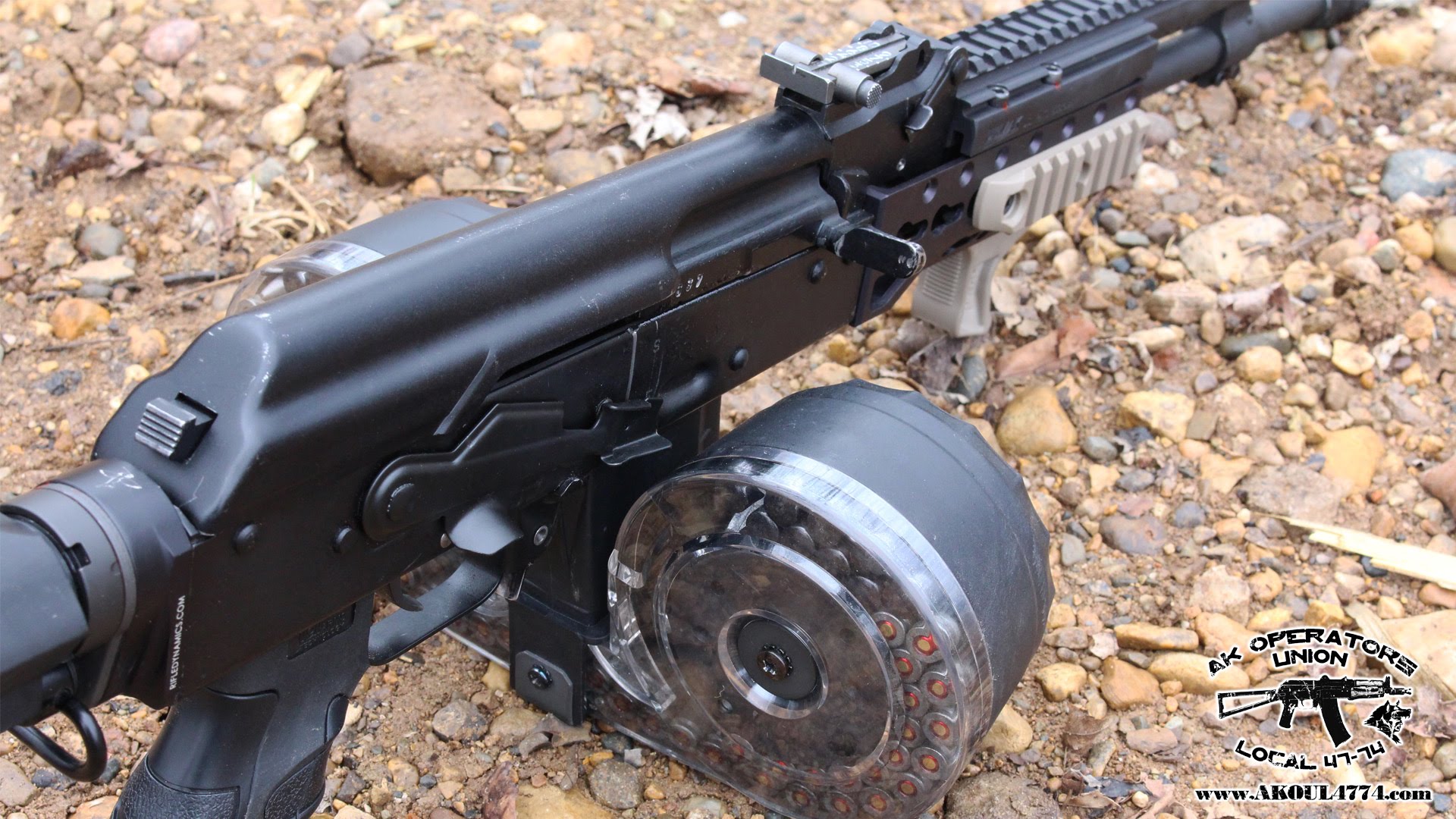

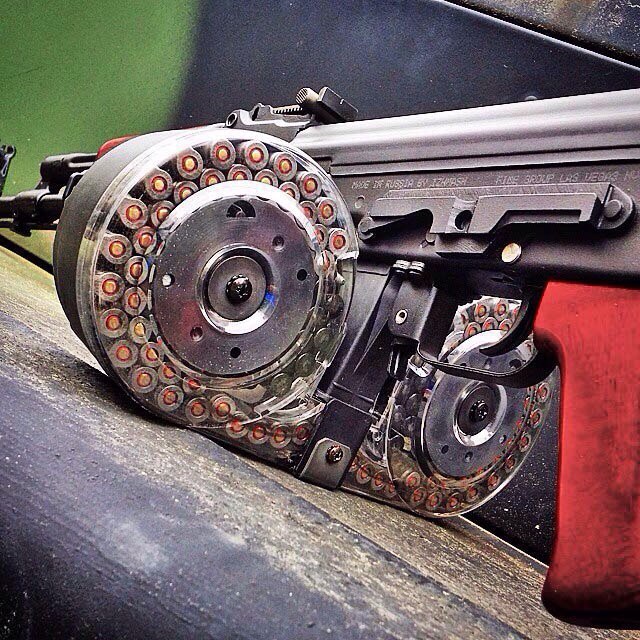

用于AK的C-MAG容量不是100发,而是95发

资料来源:BETA公司主页
