TMS镜面拐角射击瞄准装置

视频下载内容	下载链接及预览图	格式	时间长度	容量	来源
TMS镜面拐角射击瞄准装置的演示		WMV	1分59秒	11.0MB	MirrorSight.com

当前常见的拐角射击武器大多采用光电器材，例如像以色列Corner Shot那样使用一种带摄像头的转向射架，或是像俄罗斯那样通过光纤把带红点分划的瞄准图像传送到头戴式眼罩上。以色列Corner Shot的缺点是火力太弱（40mm的威力大但不能代替步枪），而我曾经在警察开放日上接触过光纤系统，虽然这种装置可以用在普通的突击武器上，但拖着一根粗大的光缆有时会妨碍某些战术动作。不过当许多技术人员想方设法地利用现代科技去寻找复杂的解决方法时，美国盾牌射击有限公司（ShieldShot Ltd.）所推出的一种命名为“战术反射镜瞄准/后备机械瞄准系统”（Tactical Mirror Sight/BUIS，简称“TMS”）的拐角射击装置倒让我很受启发：原来最简单的东西也可以是很有效的——镜子。

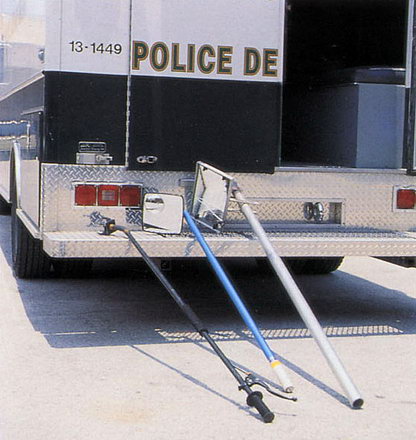

在《拯救大兵瑞恩》中，米勒中尉用口香糖把一面小镜子粘在一把刺刀上，从而安全地躲在破墙的后面观察外面的德军火力点。利用镜子作窥视设备，既简单又有效，长期以来一直被许多特警队所使用，当然他们都有专门的镜子窥探装置，不再需要口香糖和刺刀。而且这类镜子还可用于路障和关卡检查人员检视汽车的底部。

但是，利用镜子反射的图像来进行瞄准最大的问题是在传统的机械瞄具上很难使用。有射击经验或相关知识的人都知道正确的瞄准应当是照门→准星→目标三点成一线（算上眼睛就是四点成一线），通过镜子的反射图像很难找准位置。此外，安装在照门后面的镜子又会妨碍正常射击姿势的使用。

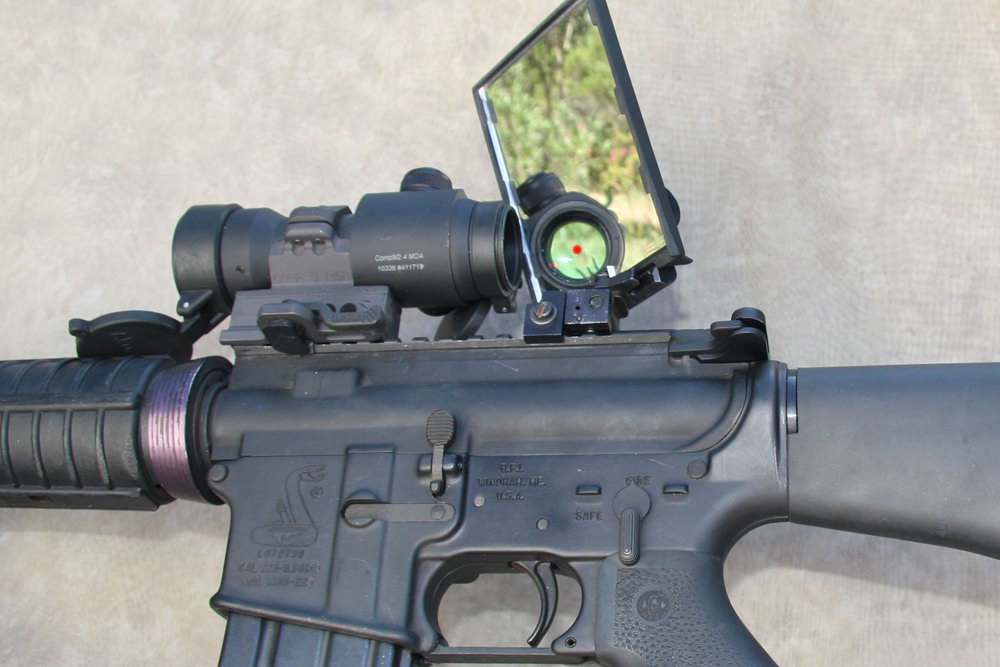

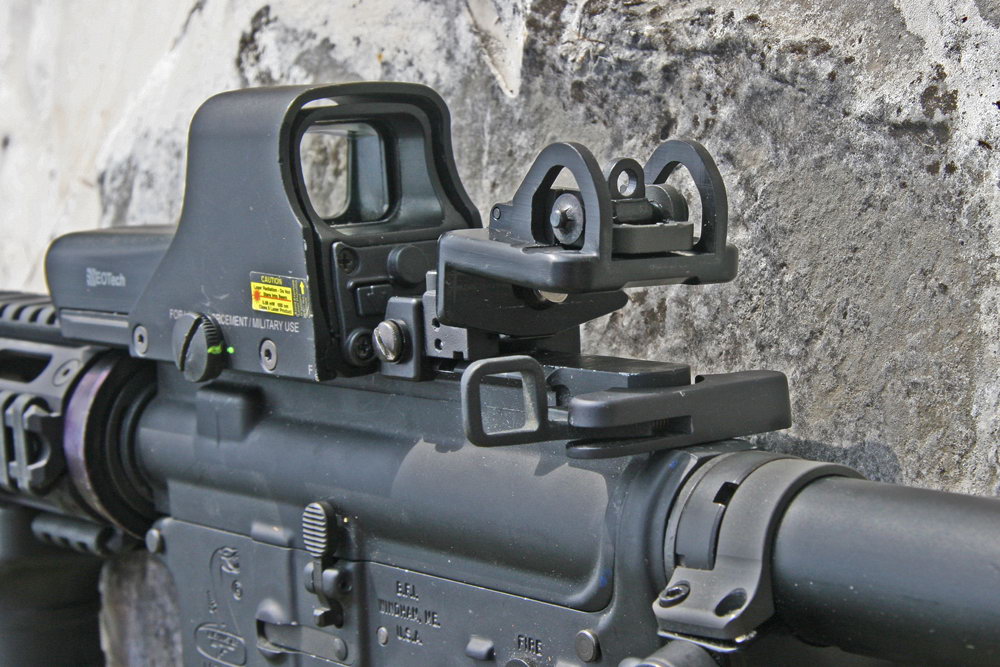

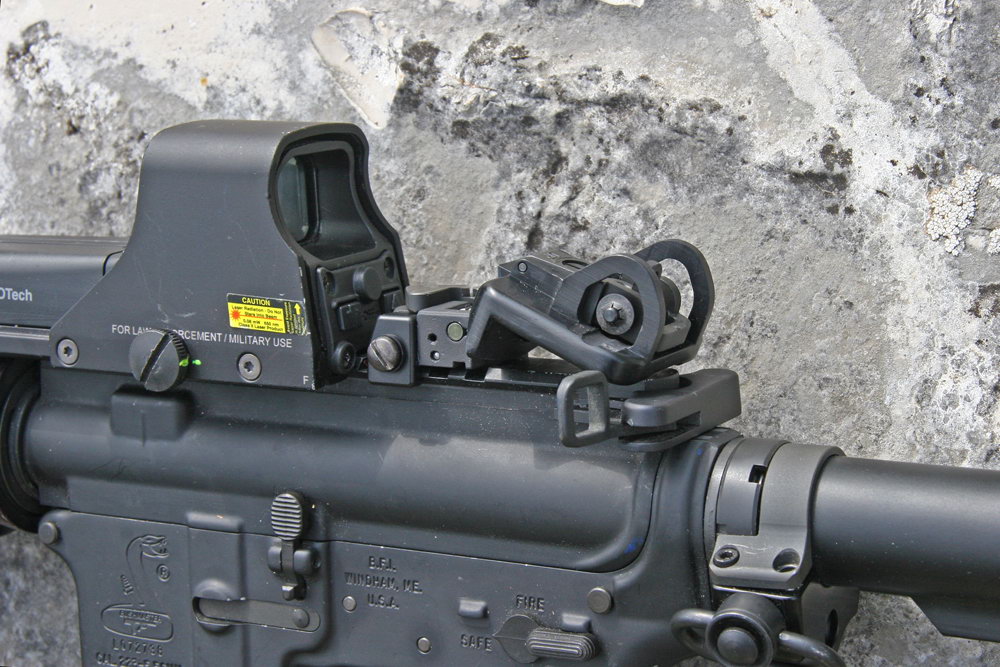

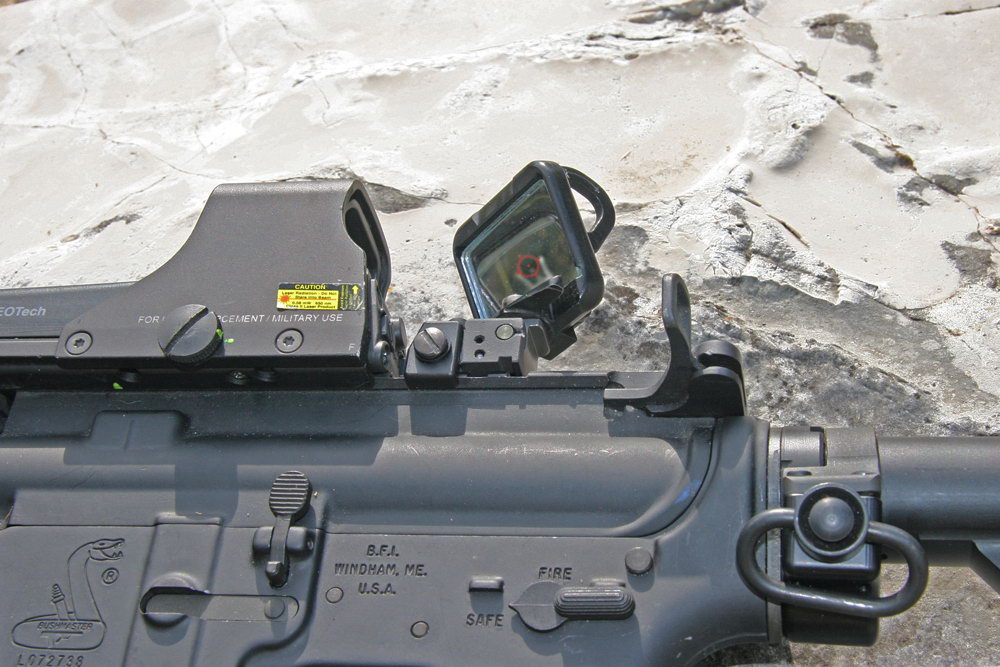

盾牌射击公司的TMS系统其实是利用了目前外军已经广泛流行的红点瞄准镜，而且利用了平顶型机匣的AR式武器可方便地更换照门类型的特点。由于用红点镜进行瞄准只需要两点成一线，让红点叠加在目标上就可以了，因此利用红点镜通过镜子进行瞄准要比用机械瞄具容易得多。但同时TMS装置也是一个后备机械瞄具，镜子的背面就是一个觇孔式照门，有两种觇孔，可调风偏和高低，在红点镜失灵时把镜子盖下来就可以像普通的后备机械瞄具一样使用。在不使用该装置时，还可以把它像普通的折叠机械瞄具一样翻下来；当需要使用镜子时，再把它向上翻起，并旋转到要么左侧要么右侧的位置，有一个止动装置给镜子定位。

相比起其他的拐角瞄准系统，TMS最大的好处在于它的紧凑性、简易，容易训练，而且不影响突击武器的正常使用，在正面接战时仍然可以像传统武器那样快速地捕捉目标和瞄准射击。翻上或翻下只需不到一秒钟的时间，这就使得它在瞬息万变的动态战场中非常实用。

对于利用镜子进行拐角瞄准射击最受质疑的部分就是，镜子反射的图片左右是反的，在左右摆动枪口时是否容易出错，普通士兵能否通过合理的训练强度来掌握足够的应用技巧。美国海军陆战队一名枪炮军士Will Falcon实际试用过这种装置，他认为反向的图像是很容易掌握的。使用者初次试用时都能很容易地上下左右移动枪口方向来追踪在镜子中呈现的目标图像。当然，反复练习是必不可少的，每一名士兵都应当通过大量的练习和训练来精通他所使用的武器装备，而TMS装置的使用练习不比其他拐角射击装置复杂。

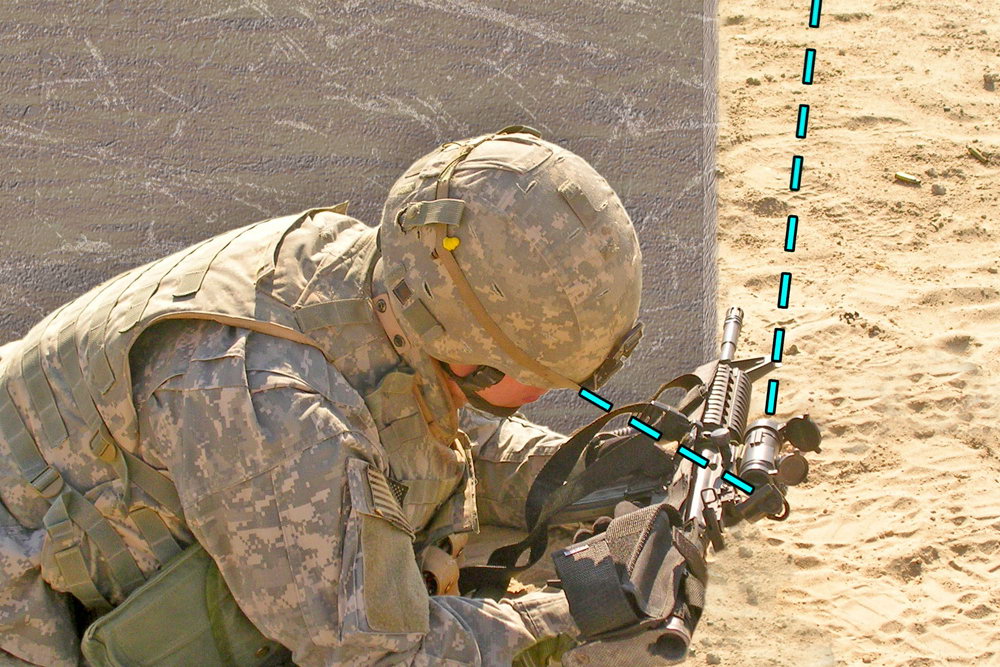

练习的第一步，是先熟悉上下移动枪口来找到红点镜分划的位置（就是要在镜子中找到红点分划）。一个使用的诀窍是把枪托紧紧地抵在上臂外侧，这样做是为了保证瞄准时的稳定。使用者必须通过反复的训练，以达到他们能在闭着眼的情况下把武器准确地摆到射击位置且一睁开眼就能在镜中看到瞄准图像和红点。这完全是一种肌肉的习惯和记忆，并不能训练，然后，他们就可以练习对准目标和射击了。

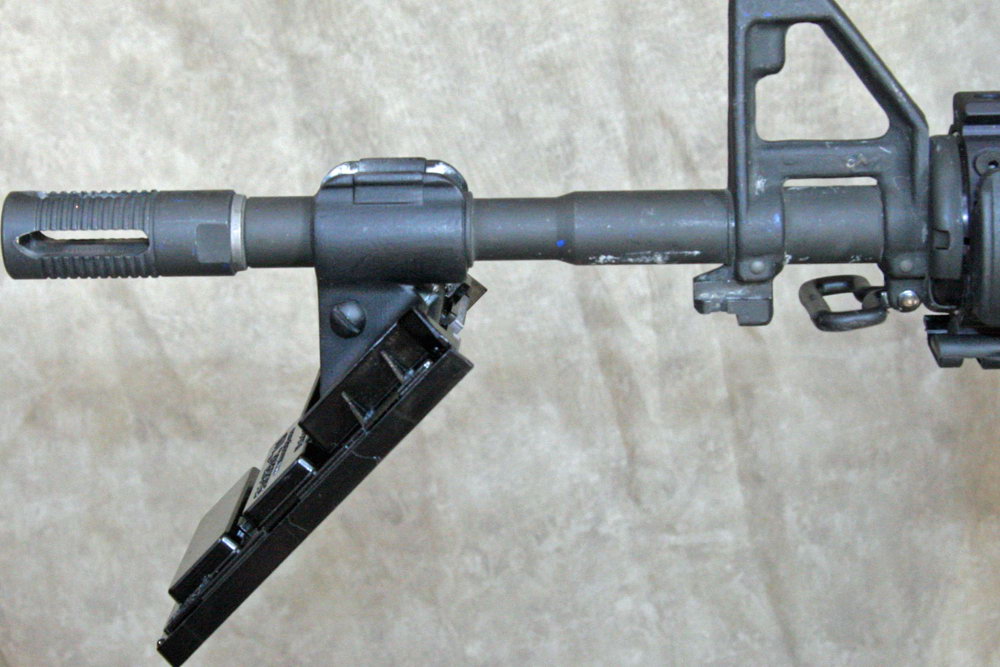

另外，TMS系统还有一个附加的部分，就是一个安装在枪管上的镜子，这与SWAT用来在拐角处或楼梯间搜寻目标（而不是瞄准），或越过高墙搜寻和窥视墙后检视车辆底部的窥视镜是一样的。其实就是把枪支当成一个窥视镜的把手。这个安装在枪管上的拐角窥视镜并不是TMS系统必不可少的部分，因此可以视情况的需要来决定安不安装。安装镜子的支架可以旋转，不用时可转到枪管下方，使用时可转到自己需要的角度，当使用者要使用安装在枪上的夜视装置时，把镜子转到枪管正上方，也能通过夜视装置看到镜中反射的图像。这样使用者也能在不暴露头部和肩膀的情况下通过夜视装置搜索敌人。

像TMS这种技术含量较低的拐角射击系统比起运用光电器材的其他系统是否更值得推广？一项军事装备和训练体系是否值得推行的成本效益分析包括五个部分的问题：1）它会增加多大的杀伤力；2）它会避免多少的人员伤亡；3）在资金和训练上的成本是多少；4）对武器原有的功能和性能是否会有负面影响；5）它会对士兵造成伤害吗？

对于前面4个问题，TMS系统的答案是令人满意的。但对于第5点，利用镜子作为观瞄器材也不是没有风险，因为镜子会反光。当然，普通的光学瞄准装置也会反光，而现在已经有了一些防止物镜反光的手段，但对于普通镜子还是没有解决的办法。当然，TMS的镜子在不用时是向下盖着的，这时候并不会反光；而在使用时，人也是躲在掩体后面，而且还可通过训练和讲解让使用者了解到这件装置的弱点，从而在战斗中注意使用的环境并尽量避免被敌人发现（例如躲在阴影中使用）。虽然这样并不会完全消除威胁，但总体而言，这种利用镜子的简单道具不仅紧凑、简单，而且也不影响突击武器的正常使用，在瞬息万变的战场上，这种能直接用于普通突击武器的系统可以让士兵更快地转变使用方式。

盾牌射击公司的TMS系统现在还只能安装到AR式步枪上，不过类似的平顶式导轨机匣武器（如FN SCAR）也可以直接使用，而且尽管盾牌射击公司在这种产品上申请有专利，但这样简单的方法可以启发到许多人，可以很容易地实现在其他结构的武器上，甚至可以很容易地DIY出来。因为做这个产品并不需要太多的技术含量——但一定要配上一个红点镜，我曾利用一个小镜子作过模拟试验，发现通过镜子反射的图像追踪目标和对准的技巧都是很容易掌握的，只要多练习就能避免在忙中出错，但一定配合红点镜才能更好地发挥作用，因为在镜子的映像中让准星和照门平齐是很困难的事，而且一旦移动角度，就很难让瞄准线继续对准目标，瞄准速度也远比不上用红点镜快捷。红点镜在市面上已经有大量现成的产品，镜子加红点镜的组合比起其他采用专用光电设备的拐角射击系统的成本要低得多，而且优点更多，缺点也较少，是一种性价比更高、部署更容易、训练和使用都更简单的大众化拐角射击装置。
