>美国轻武器

XM25空爆弹发射器

XM29 OICW | XM8 | XM25



口径: 25×40mm



XM25是独立使用的XM29榴弹部份,只需要把XM29的榴弹部份分离出来,加上发射组件就可以直接使用。在原本的OICW计划中已经有这样的设计,但给予这个榴弹部份单独的命名是在OICW命名为XM29之后的事。

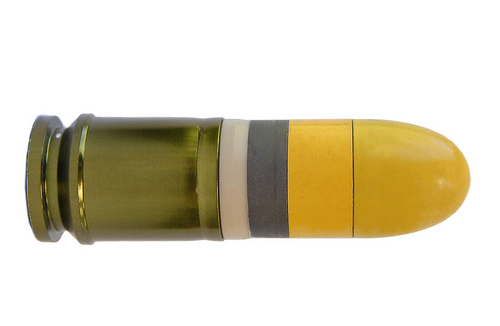

XM29的高爆弹武器模块为基础开发的XM25半自动榴弹发射器,并不是发射原本为OICW研制的20×28mm空爆弹,最初是打算发射XM307 OCSW相同的25×59B mm空爆因为在OICW的原计划中,其20mm高爆弹武器模块部分是可以拆卸下来再加上握把组件而单独使用的,陆军要求以此为基础研制的XM25可以重新安装到XM29的动能武器模块上,使XM29能够与XM307通用弹药。但由于25×59B mm弹药的后坐力比20×28mm弹药的大得多,因此又研制了一种后坐力相对较低的25×40mm低速榴弹,初速为210m/s。

XM25在2003年公布全尺寸概念模型时,设想中的性能指标为:可攻击距离500米的点目标,或距离700米的面目标,系统全重12磅,这包括了武器、TA/FC系统、供电系统、满载弹药的弹匣和背带。需要开发的弹药暂定有5种:有空炸引信的高爆弹、温压弹、钢矛霰弹、非致命弹、训练弹。

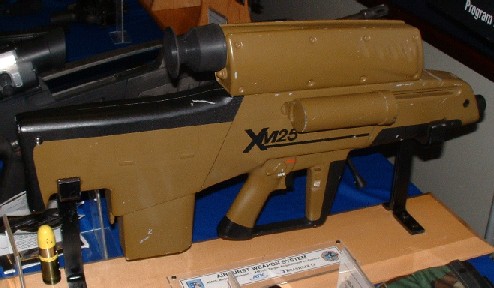

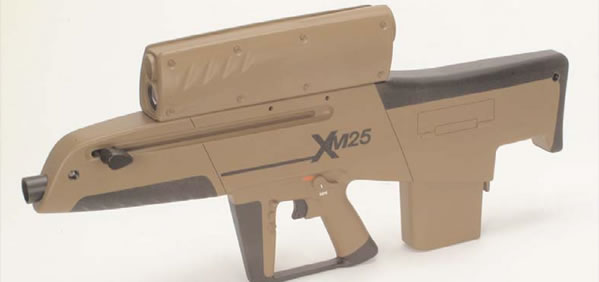

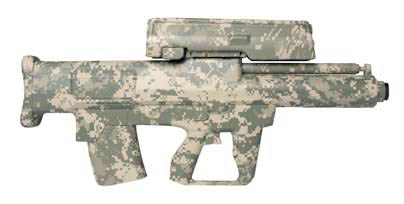

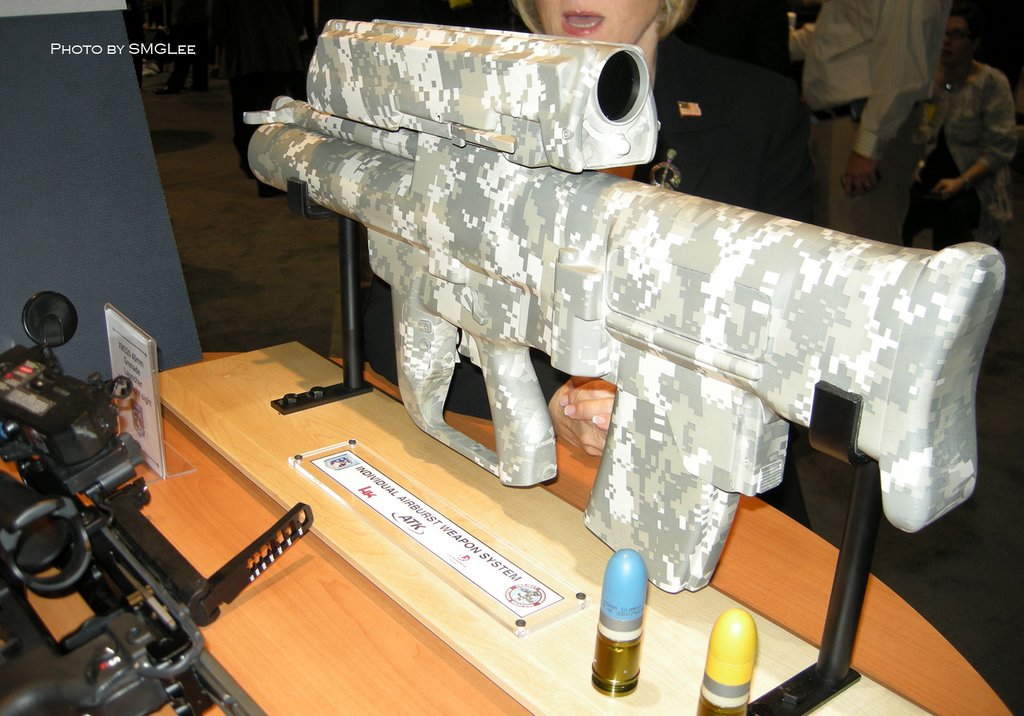

XM25的全尺寸演示模型,不是能够发射的实物


XM25想像图,不但可以通用
XM29的模块式火控系统,而且还可以结合到XM8上成为XM29。

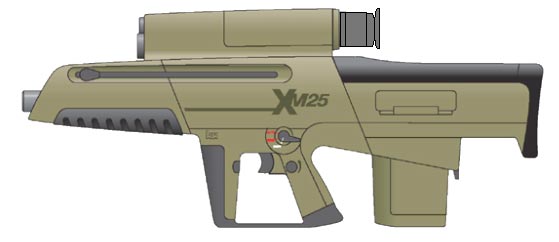

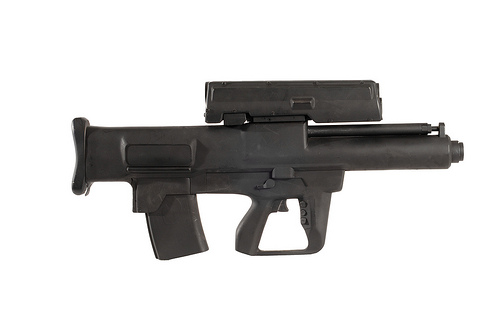

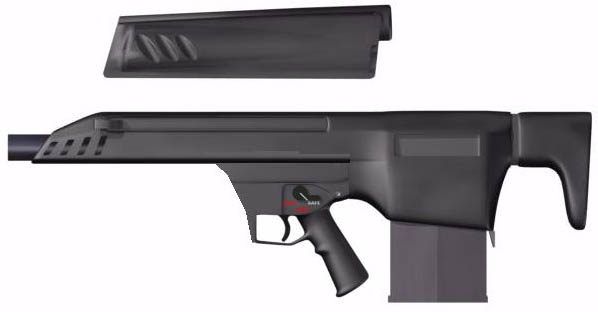

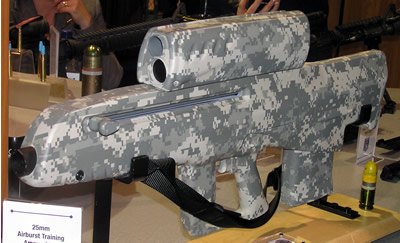

概念模型侧视图

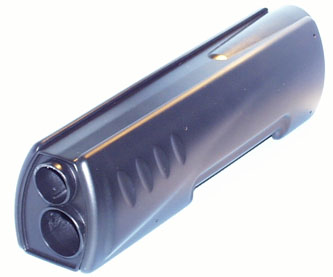

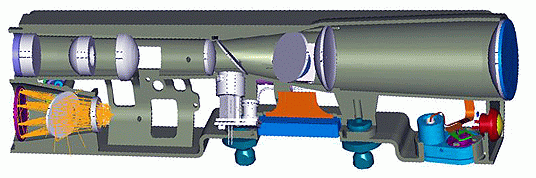

TA/FC的外形及结构设想图,TA/FC子系统全重2.62磅

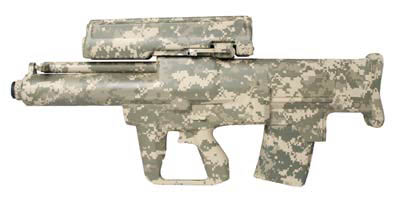

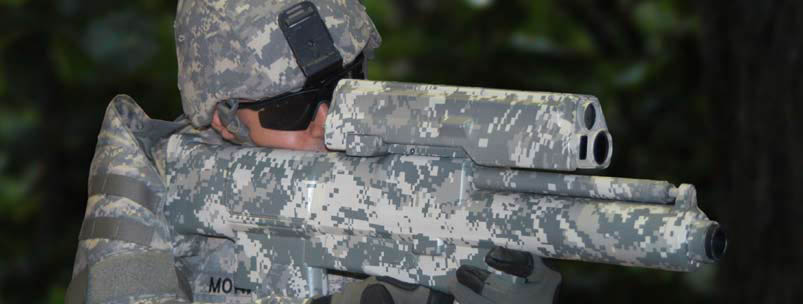

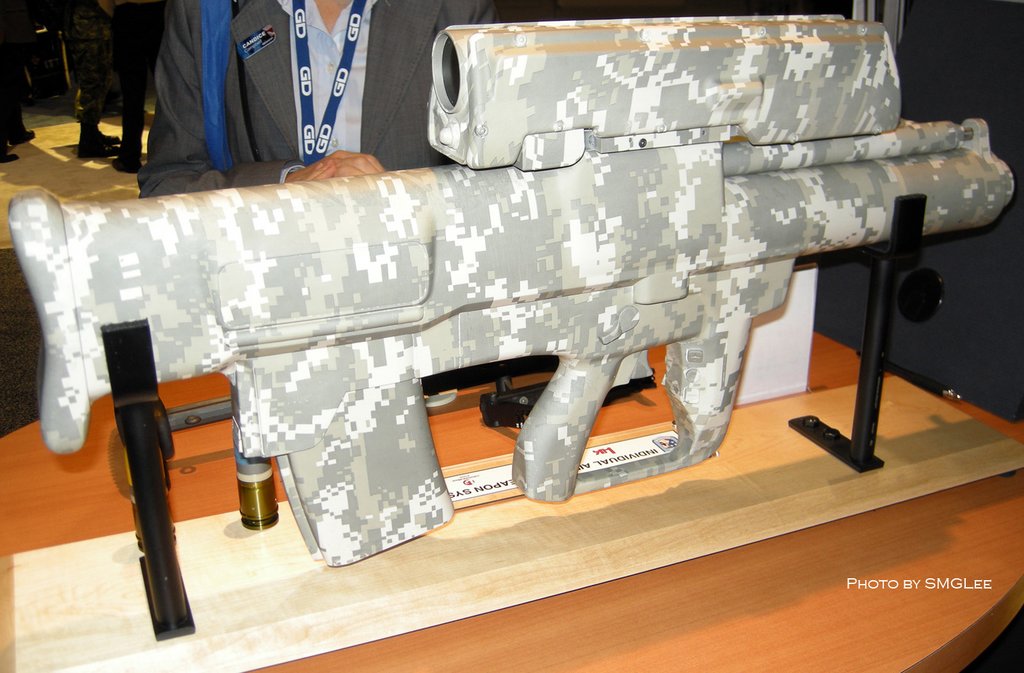

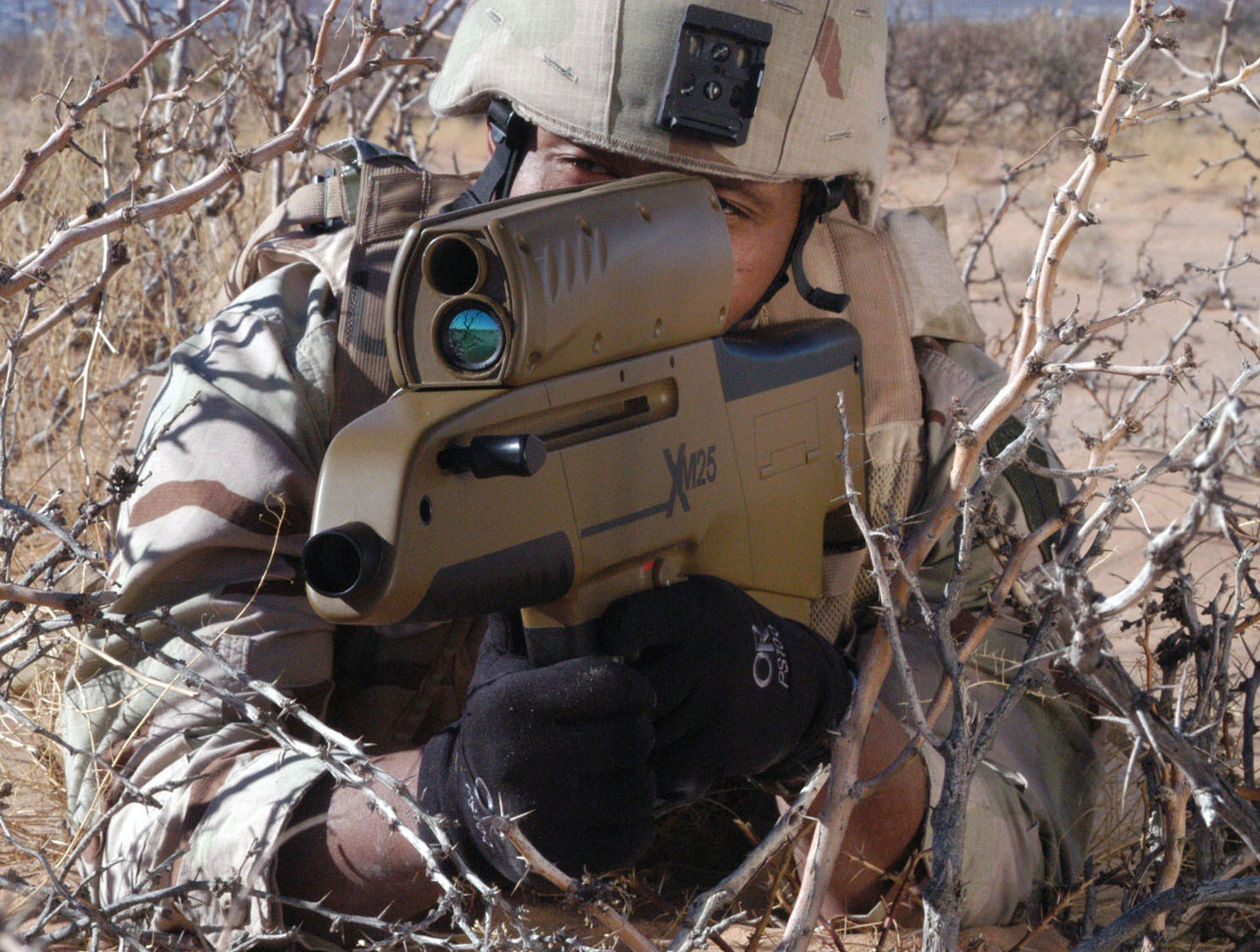

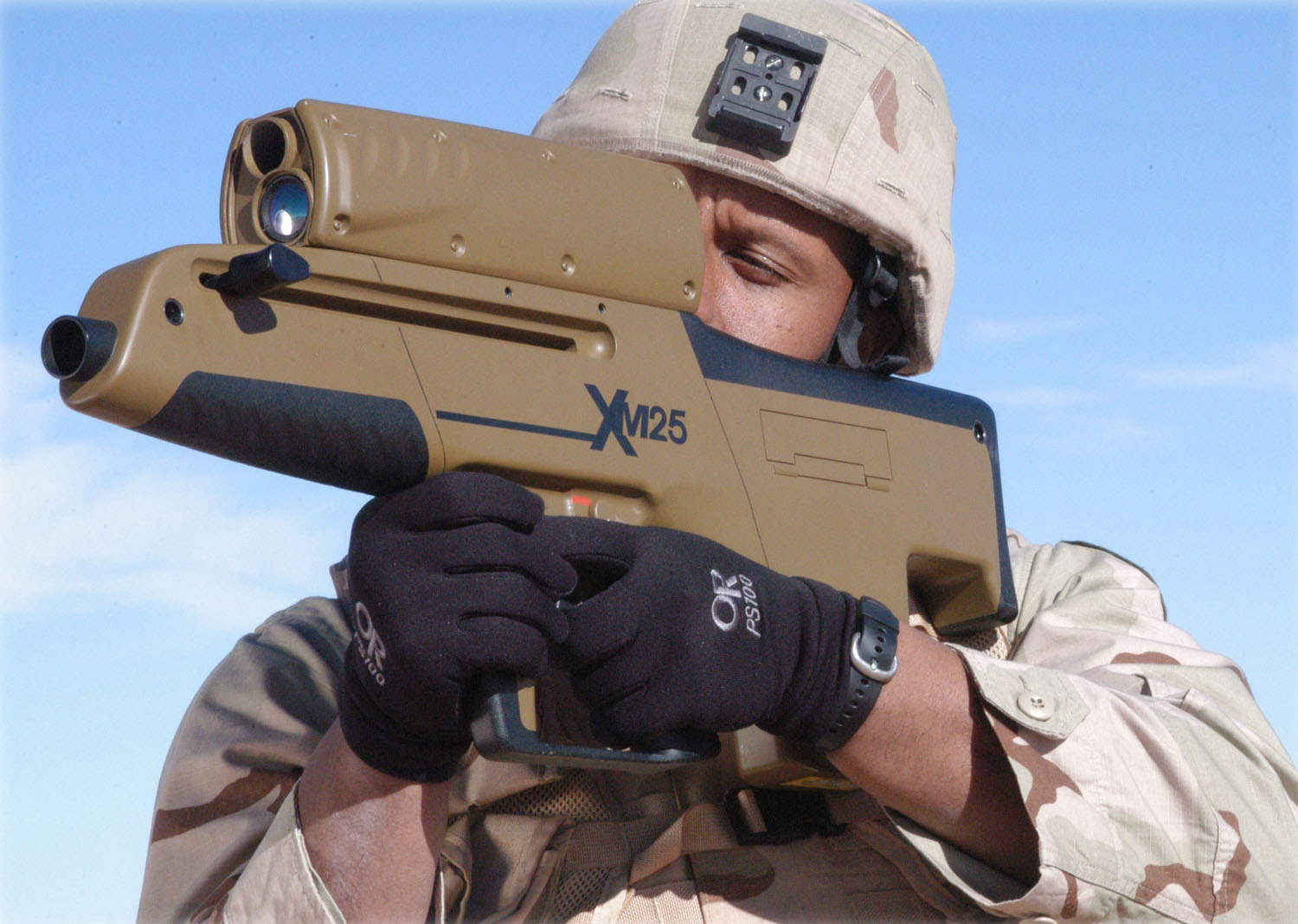

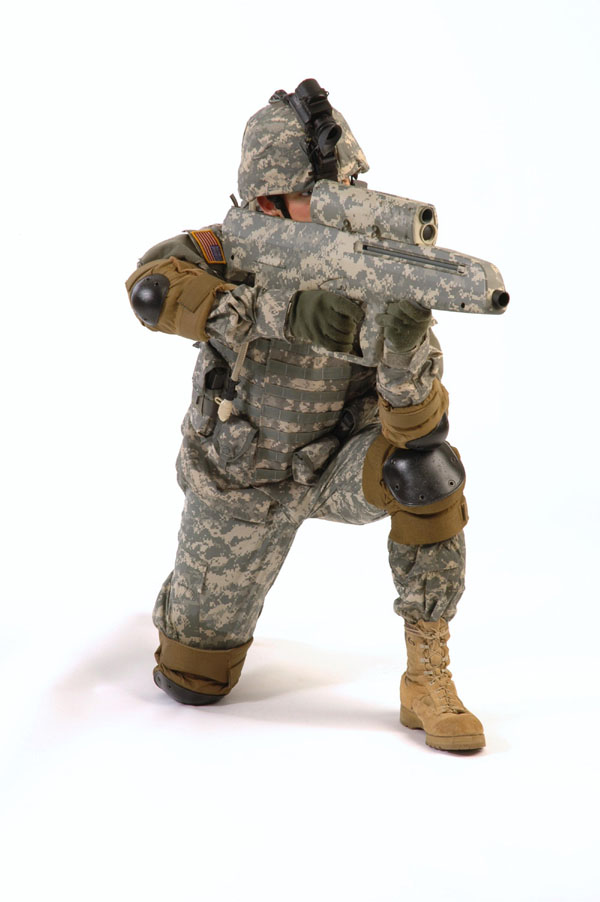

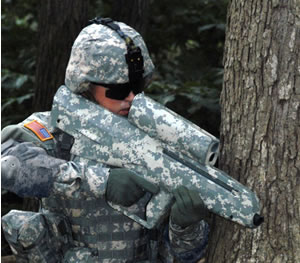

展示ACU作战服与ACU迷彩的XM25模型

XM25的研制主要由ATK负责(主要负责榴弹部分),德国HK公司提供协助(主要负责武器系统),此外还有其他一些分承包方负责其他子项目的研究。

最初XM29 OICW的榴弹部分是以HK CAWS霰弹枪的技术为原型进行改进,采用身管长后座式自动原理。但为了减重、提高可靠性和降低后坐力等多方面的原因,经过反复修改方案后,现在的XM25,已经改为导气式操作原理和回转式枪机,但仍然采用无托结构,6发弹匣和枪机都在枪托内。XM25的两侧都有抛壳口,使用时其他一侧用防尘盖封闭住,弹壳就从另一侧抛出。这样的设计让射手无论左右手都能抵肩发射。

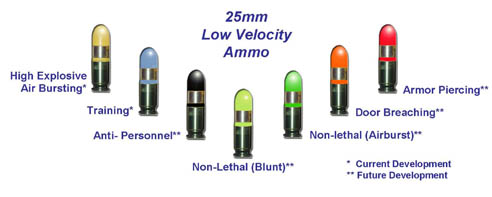

OICW一样,榴弹部分是最关键的,M203所发射的40mm低速榴弹飞到100米处需要约2秒钟,虽说最大射程约400米,但一般只能在350米内使用,而且只以在150米内有比较高的命中精度。而XM25发射的高速榴弹可在500米内命中点目标,在1000米内命中面目标。配用的弹药已经开发完成的主要是空炸引信的高爆弹、爆炸成形穿甲弹和训练弹,而温压弹、钢矛霰弹和用于平暴的非致命弹等还在研制中。

40mm低速榴弹虽然弹道弯曲,但有个好处,就是能像迫击炮那样射击掩体后面的敌人。而25mm榴弹的弹道虽然比40mm的平直,但由于采用空爆技术,所以仍然可以对付掩体后面的敌人,而且还可以对付躲藏在屋子里的敌人——只要这所房屋有窗户。不过如果是对付坚固的封闭型工事,受精度所限,我估计在100米距离上恐怕还不能做到一发就准确穿过那梯形的枪眼,而受战斗部装药太少的影响,这种榴弹针对的主要目标还是步兵,要对付装甲车辆也只能打那种轻薄的轻型车辆。另外这种空爆榴弹也比较贵,目前预计的售价约25美元一发。

由于是发射编程引信的空爆弹,因此枪口处有一个线圈,在榴弹出膛的瞬间设定引爆时间。相应的,在武器顶部安装XM104 TA/FCS目标捕捉火控系统。XM104用电池供电,当它没电或损坏时,还可以使用后备的机械瞄具作为直瞄武器使用,而25mm榴弹的引信本身也是具有碰炸引爆的功能的。XM104 TA/FCS不但能用于测距、弹道计算和设定引爆时间,还具有目标视频跟踪功能,使射手可以快速识别目标和开火,并在向该目标发射后,立即瞄准下一个目标,缩短变换目标的反应时间。空爆弹的使用也很简单。在扳机护圈前面有用于测距和设定时间的按钮。射手先通过激光测距仪计算出目标位置或目标前方掩体的距离,然后通过按钮增加或减少引爆的距离(每按一次增加或减少3米)。

美军目前的步兵班战术基本上是围绕着M249 SAW和M203 40mm下挂式榴弹发射器展开的,典型的遭遇战法通常是机枪立即进行压制,掩护榴弹手进入阵地和慢慢瞄准,最后用40mm榴弹摧毁目标,而步枪手更多是机枪手和榴弹手的保镖角色。虽然XM25采用编程引信时操作步骤似乎比M203多了,但由于火控系统操作简单,又带有弹道计算功能,再加上弹道平直、初速高,所以实际瞄准发射的时间比M203要快,而且更容易首发命中。再加上采用6发弹匣供弹和半自动原理,可以迅速向多个目标射击,或向同一个目标投射数发。

XM25最大的问题就是重。因为一具XM25空重就有6.35公斤,而由于XM25是一件独立的武器,因此射手除了携带XM25及其弹药外,还得另外携带个人防卫武器,如手枪或卡宾枪。而相比之下,挂在M16枪管下面的M203的重量才1.36公斤。在2009年11月,美国陆军宣布将在2012年开始装备XM25,预计采购量超过12500具,每个步兵班将装备1~2具XM25,但却不会用XM25取代步兵班中任何一具40mm下挂式榴弹发射器(M203或XM320)。

目前XM25已经在伊拉克和阿富汗进行实战测试,暂时还没有官方公布的测试报告。不过有个别美军士兵表示对XM25的表演比较满意,他们从2010年12月3日至2011年1月12日之间,在9次交火中一共射击了55发榴弹。虽然对杀伤效果仍然有所质疑,但至少是机枪火力点的克星,几发打过去就能让对方哑火,效率比40mm榴弹高得多。他们给XM25起了个绰号叫“惩罚者”(The Punisher)。

武器长 29" (737 mm)
武器空重 不含XM104 14.0 lbs (6.35 kg)
XM104 16.54 lbs (7.5 kg)
枪口初速 690 fps (210 m/s)
有效射程 点目标 500 m
面目标 700 m
最大射程 1000 m

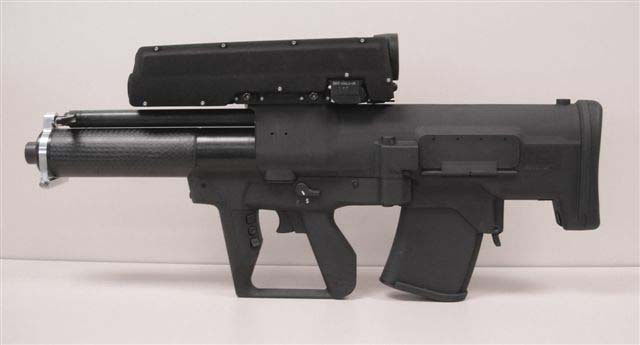

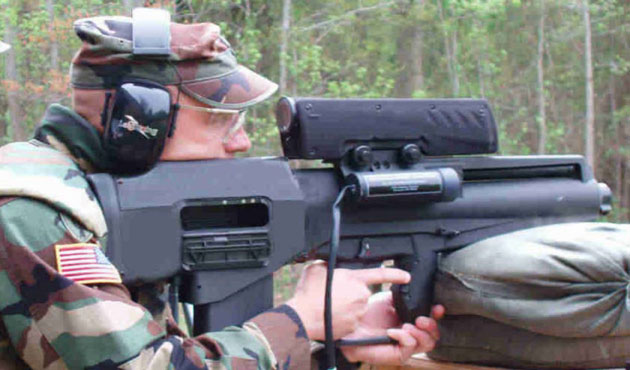

2004年试验时的XM25实物

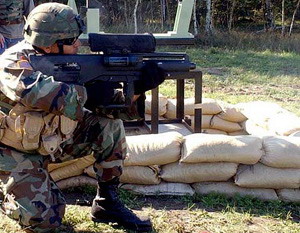

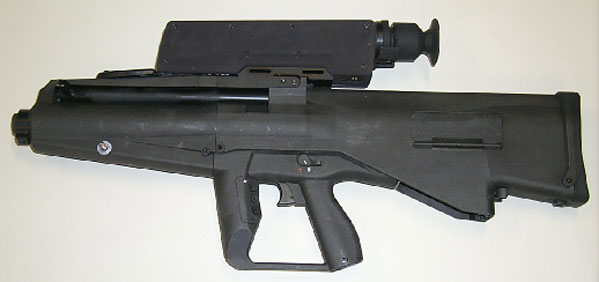

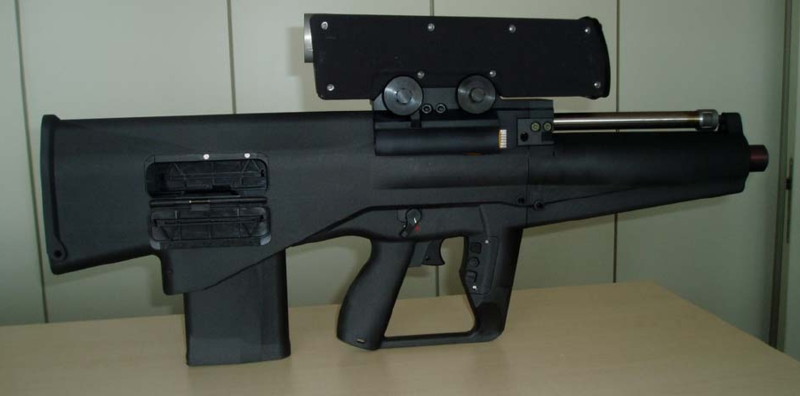

2005年时试射的样枪

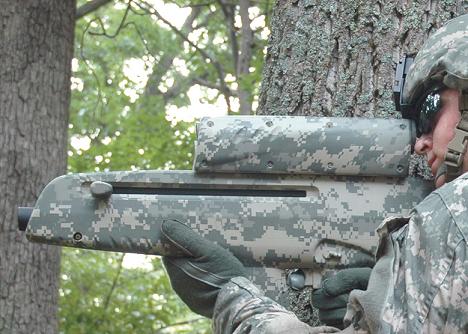

2006年样枪


2007年时的样枪

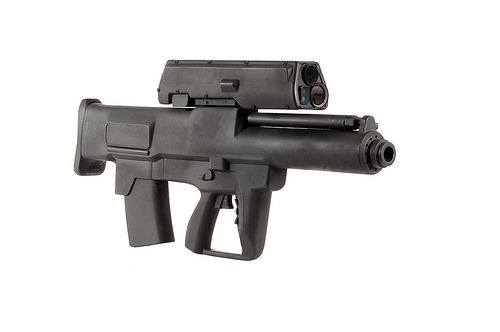

XM25在2008年的新样枪,看起来没那么简洁了

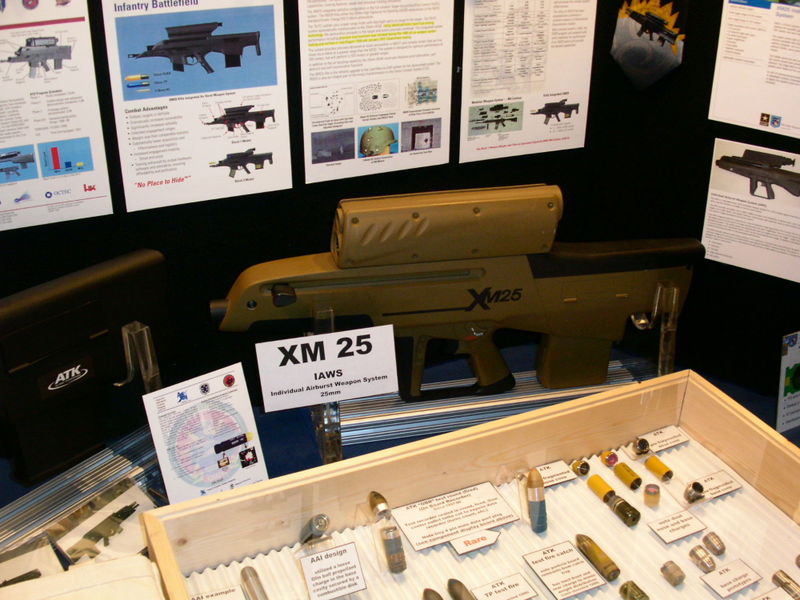

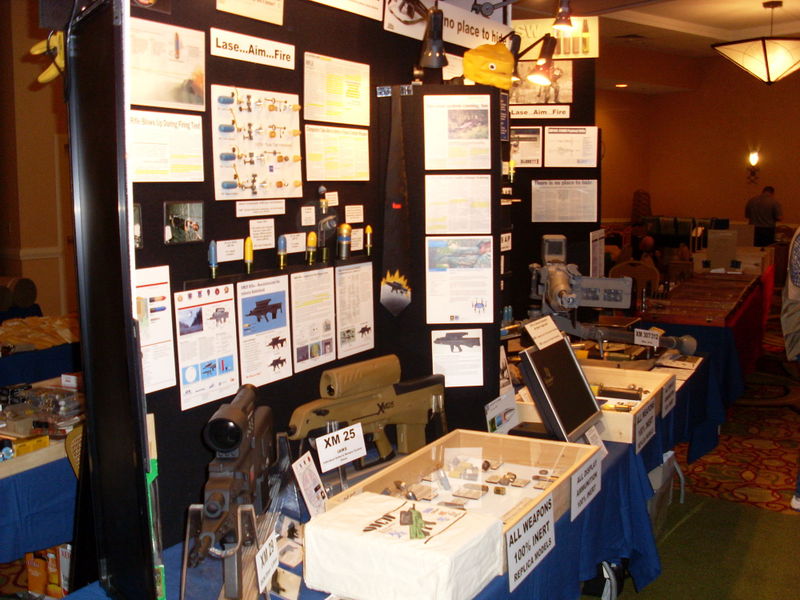

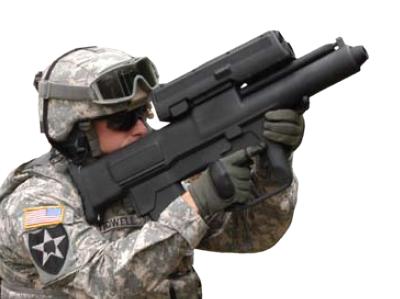

2008年美国陆军协会展览上展示的XM25最新样枪


理想部队勇士里的XM25和XM307模型

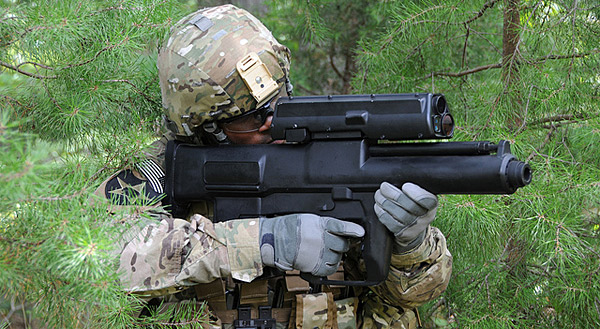

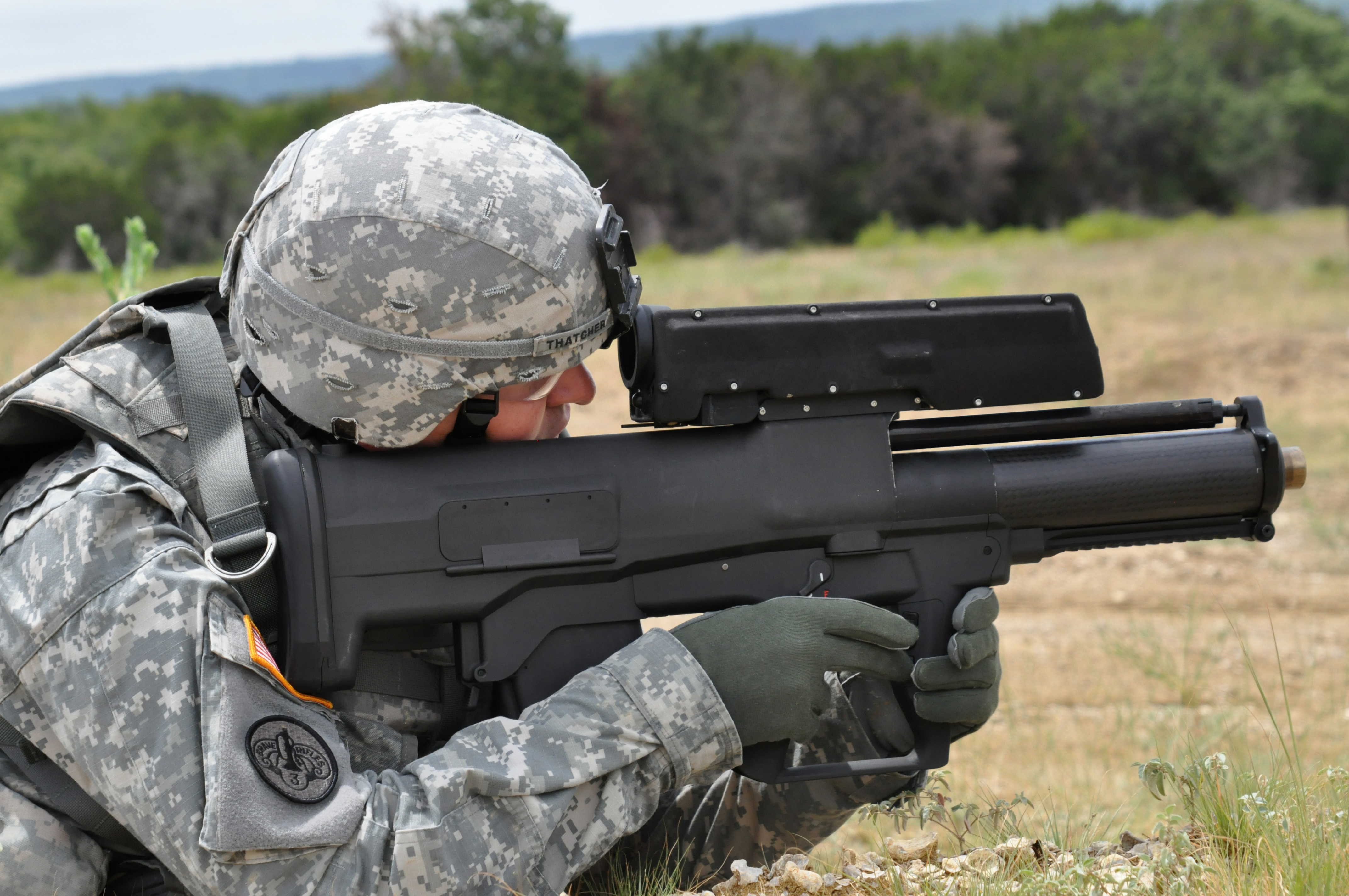

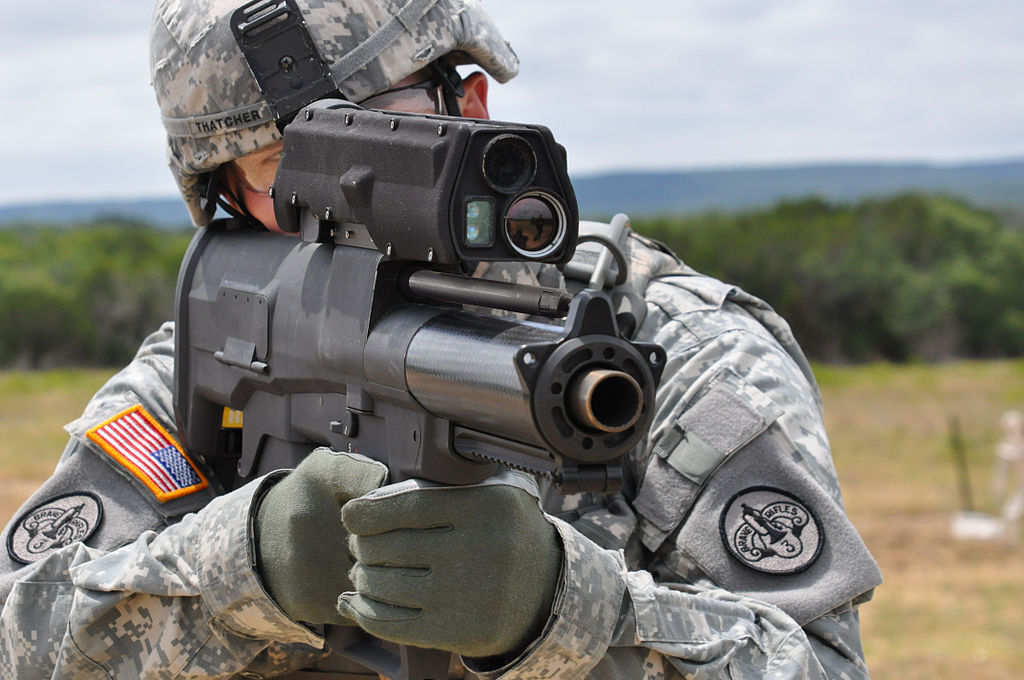

2009年进行试验中的XM25


刚接收XM25的驻阿富汗美军

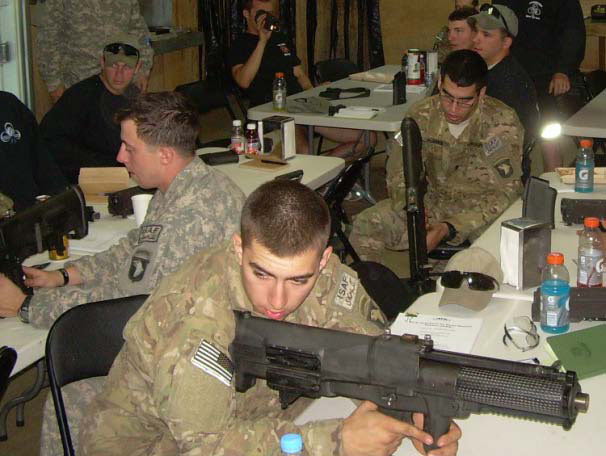

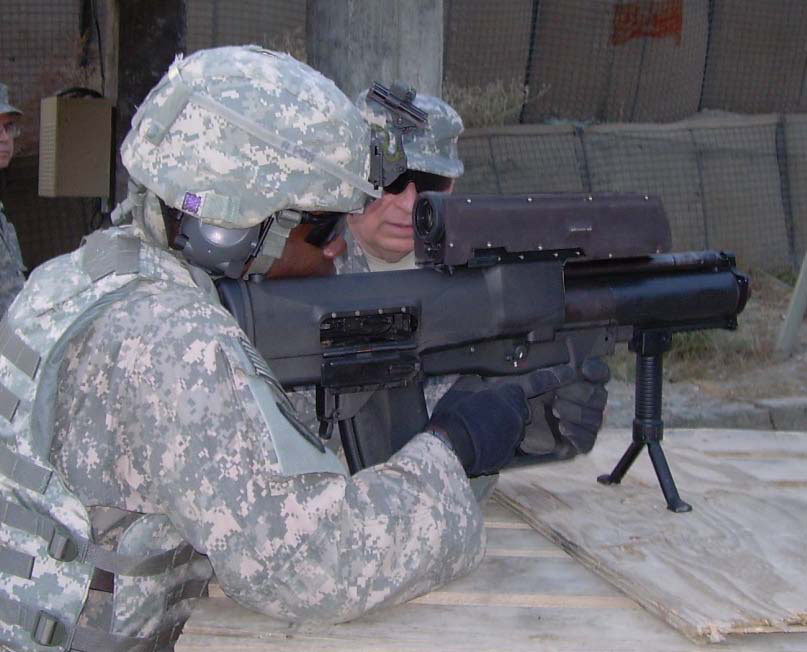

接受培训的驻阿富汗美军

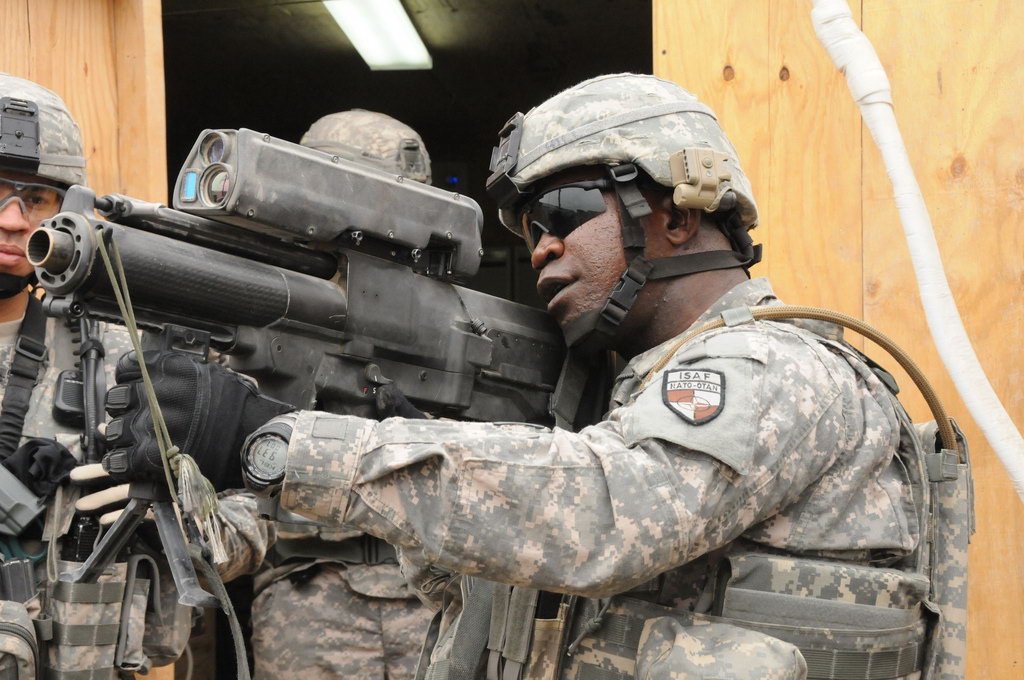

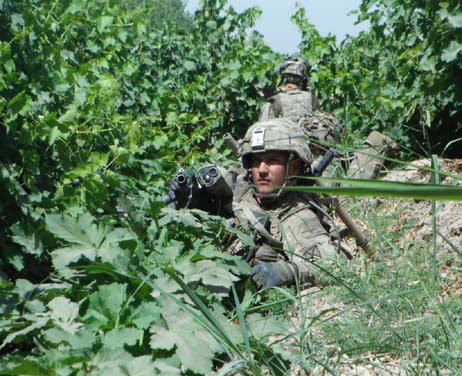

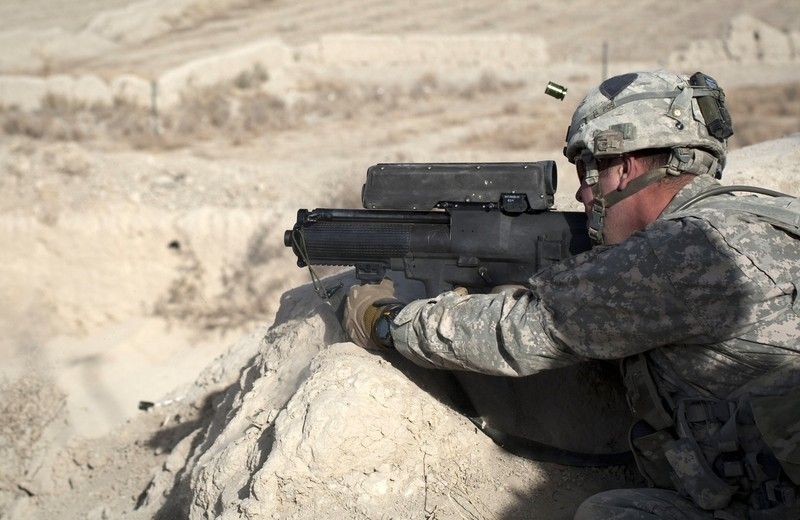

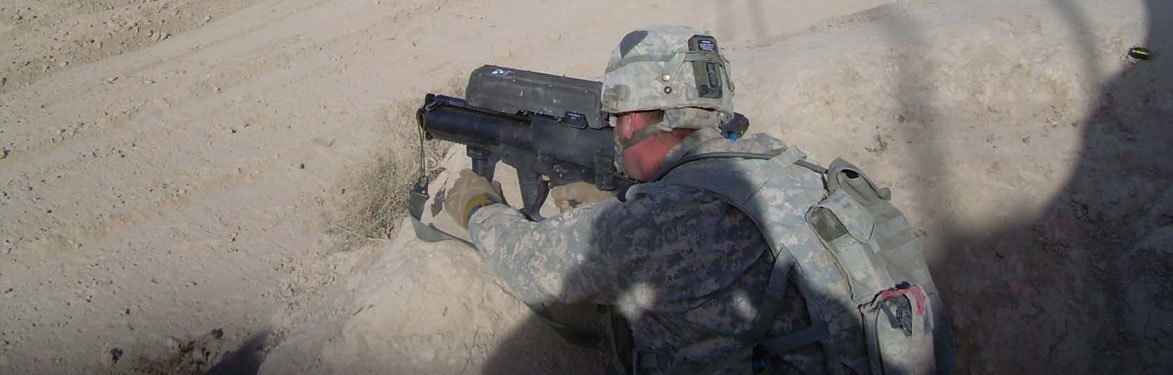

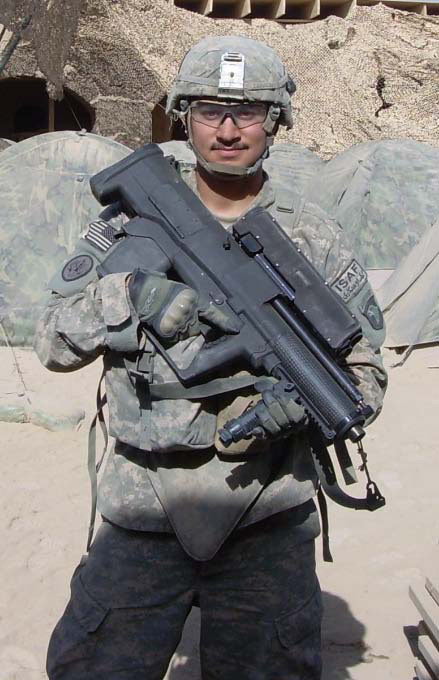

2010年至2011年在阿富汗进行实战试验的XM25


在营地中维护XM25的驻阿富汗美军

资料来源:美国防务技术信息中心
