Gyrojet火箭式枪械



口径: 13mm/12mm Gyrojet

美国陆军高级研究项目规划局在1962年开始研究火箭式枪械的可行性,他们定出的性能要求是:有效射程30米,弹着散布不超过7 MOA,杀伤公算为0.9。在这样的要求下,两个美国人罗伯特·梅纳德(Robert Mainhardt)和阿特·比利(Art Biehl)联手组建了一家名叫MB Associates的公司(简称MBA),研制发射火箭弹的枪械。这种枪械被命名为Gyrojet,意思是“弹头自转稳定”(gyroscopically stabilizing its projectiles)。

Gyrojet枪族原计划包括手枪、卡宾枪、步枪和班用轻机枪,但最后只生产出手枪型和卡宾枪型。美国陆军对几把Gyrojet手枪和卡宾枪进行了测试,但在试验中暴露出很多问题,于是对火箭弹作了改进,但在补充试验中仍然不理想,最后没被军方采用,于是MBA公司转而向民间市场销售Gyrojet手枪。

一看“火箭式枪械”这个名称就知道,Gyrojet不是传统的枪支。照实它发射的弹药是一种13mm口径的火箭弹(后来又研制了12mm的,以遵守民用枪支口径不大于0.50英寸的要求)。其弹体为不锈钢壳体,长30mm,表面镀铜或镀镍,内装高能、双基、外表面钝感的管状推进剂。弹底盖为耐热金属制成,中心装有常规撞击底火,底火室四周有4个(最早的型号为2个)与弹的纵轴成20度偏角的喷孔。当推进剂燃烧时,气体从喷孔中喷出,使弹体旋转,以获得飞行稳定性。推进剂在距枪口约15~20米处燃烧完毕,最大速度约382m/s(M1911手枪发射.45 ACP的初速为252m/s)、转速达200200rpm,最大动能为83kg·m。

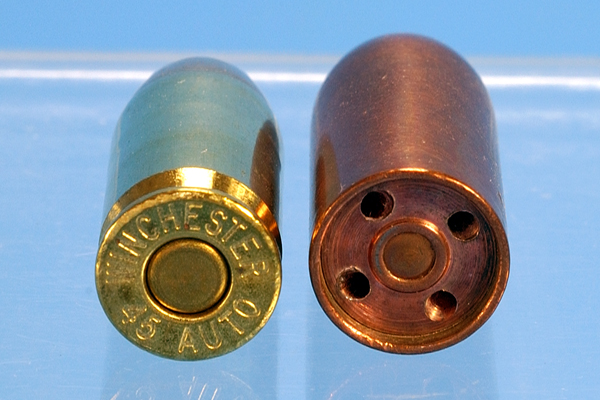

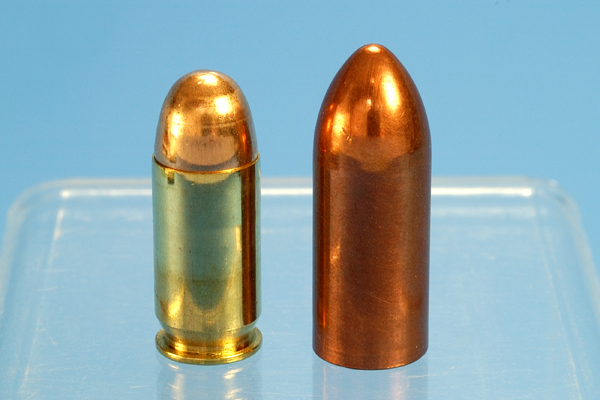

13mm火箭弹与.45 ACP比较

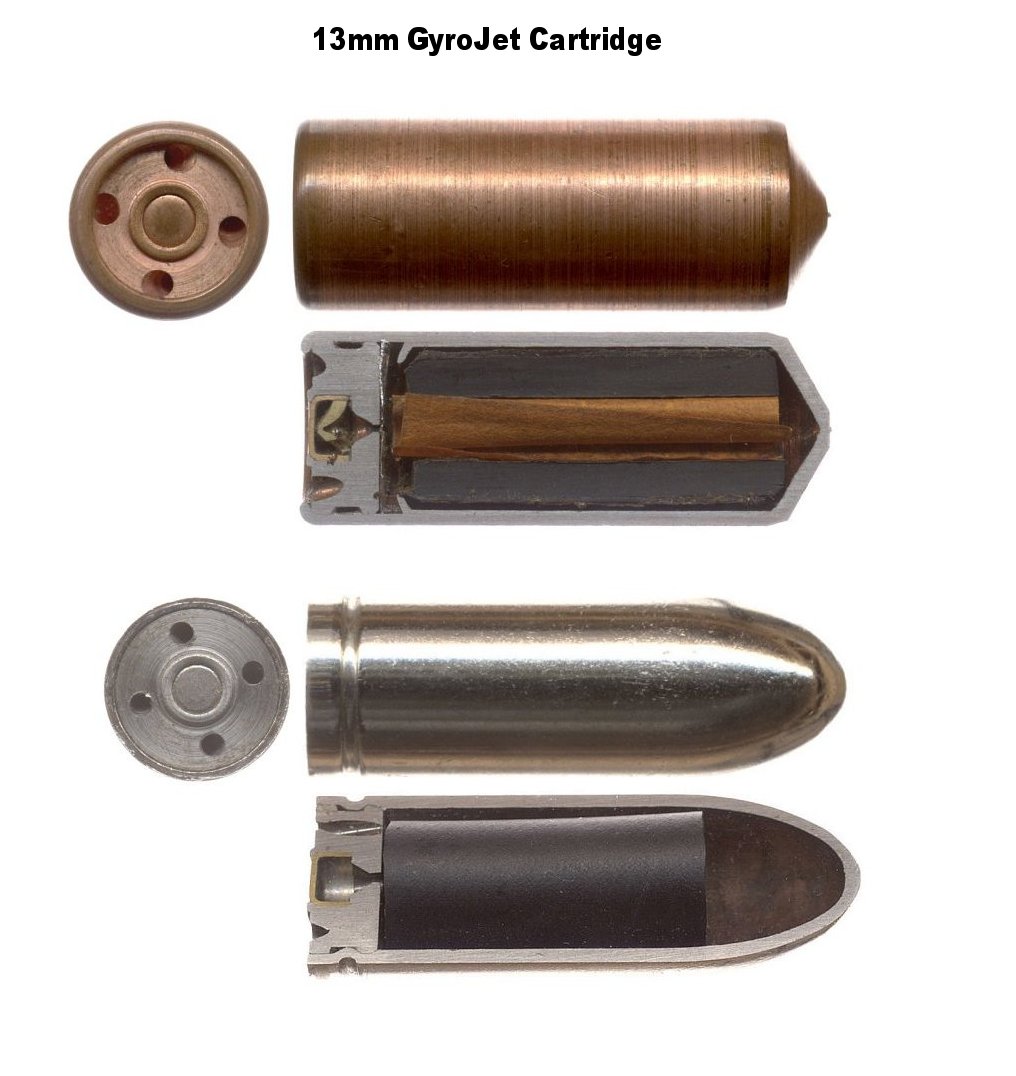

火箭弹的结构

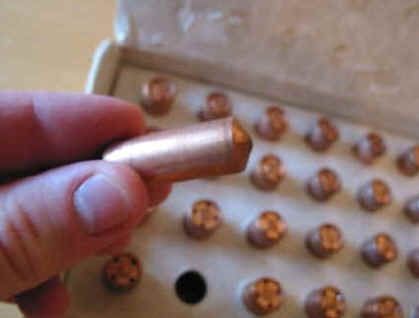

火箭弹的包装

Gyrojet手枪与是M1911手枪的大小相同,但是,它很轻,仅重625克,铝合金制成的枪身上布满许多通孔,让你拿在手上看在眼里觉得这可能是一件玩具,无法承受正常枪支射击时的压力。幸好Gyrojet不是传统意义的枪支。

当传统的枪发射后,火药燃气所产生的所有压力会在弹膛和枪管内推动弹头前进,同时产生后坐力,当弹头离开枪管后,失去了推进的力而依靠惯性前进,因此在空气阻力的作用下弹头会降低速度。

Gyrojet的弹药是内含固体推进剂的火箭式弹丸,因此所有的压力都由“弹头”承受,而不是枪本身。而且就像普通的火箭一样,在推进剂燃烧完毕之前,Gyrojet的火箭弹是燃烧时间越长、速度就越快。推进剂的总燃烧时间为100毫秒,而在枪管内所燃烧的仅占全部推进剂的10%。所以当传统的.45 ACP弹头开始减速的时候,Gyrojet火箭弹反而正在加速。在50米外,Gyrojet火箭弹的速度比.45 ACP的存速要快得多,而到了距枪口322米处,Gyrojet火箭弹的存速仍然有192m/s。

Gyrojet手枪绝大部分部件由扎马克锌基铝合金(Zamac)制成,仅销钉、螺钉、枪管衬套和击针等是钢件。枪管的衬管内有槽,但不起膛线的作用。固定弹仓容弹量为6发。由于大量采用冲压件,而且因为不需要枪管来承受气体压力,因此采用了薄壁枪管(发射管),也不存在散热问题(大部分热量被火箭弹带出枪外),所以整枪的重量极轻。再加上因为Gyrojet火箭手枪唯一的工作部件是供弹杆(兼作击锤用),没有抽壳、抛壳等动作,因此全枪结构简单,在恶劣环境条件下的可靠性极佳。卡宾枪与手枪的区别不大,仅仅是采用了更长的枪管并装上了枪托。


这是比Mark 0型更早的Model 137-49型,49的意思是.49英寸口径,装弹是通过握把左上方的矩形开口填入

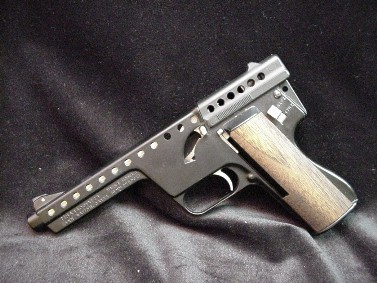

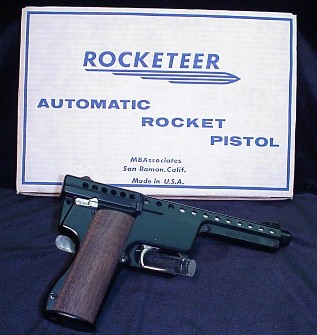

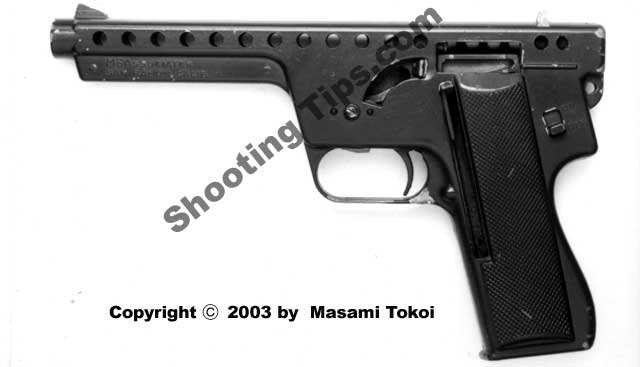

Mark 0型手枪,装弹也是通过握把左上方的矩形开口填入


Mark I Model A型,仍然是左侧装弹

Mark I Model B型改为一个滑盖,从上方装弹

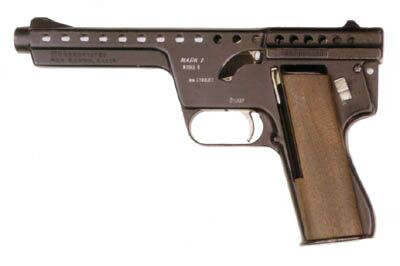

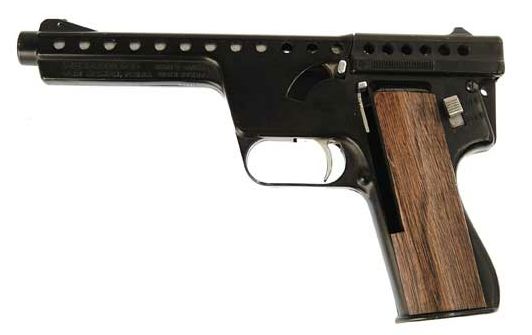

Mark I Model B型

装填/射击Gyrojet手枪很有意思。Gyrojet手枪没有像常规半自动手枪那样可拆卸的弹匣。早期的Gyrojet Mark 0型装填时,是打开握把左侧上方的一个大形装填口,往握把里填充火箭弹。后来Mark 1 Model A型也仍然是左侧装弹,但到了Mark 1 Model B型,则是改成打开枪身顶部的装填滑盖,6发火箭弹从上面可以更容易地压入握把内,然后合上装填滑盖。此外Model B型可从握把左侧的狭长窗孔可观察余弹数。在Model B型之后,还有Mark 1 Model C型,主要的改变是准星及机匣铭文,Mark 1 Model C型的准星片较高而且形状跟B型稍有差异。(感谢kf l的指正)

然后向前下方推动枪身左侧的连杆,使供弹杆压缩其弹簧而处于待发状态。再把保险机柄装定于“发射”位置。扣压扳机,解脱供弹杆,供弹杆撞击火箭弹弹尖,使火箭弹向后而弹底部则猛击固定击针。于是,底火发火点燃推进剂。由于火药气体压力增长缓慢,所以供弹杆最初一直将弹压在后方,直至作用于火箭弹上的推力增长到足以克服供弹杆的阻力,使供弹杆离开弹尖部而回到待发状态,火箭弹才向前运动。采用这种奇怪的击发方式的原因在于:一般微型火箭弹在脱离枪管时,其推进剂的燃烧往往都没有达到稳定状态,因此火箭弹的飞行状态就无法控制,而供弹杆则能阻止火箭弹过早地离开发射管,有助于改善微型火箭弹在出膛前的燃烧不稳定状态 。


Mark I型打开装填滑盖

扣下扳机后,供弹杆撞击弹尖,使火箭弹向后撞击固定击针


左边的火箭弹底火部分显示出被击发过

火箭弹向前运动的同时,压下供弹杆,使供弹杆回到待击位置

由于发射原理与普通枪弹不一样,因此Gyrojet手枪射击时没有强烈的音爆,射击时的枪声听起来就好像把一瓶啤酒强烈摇晃后再撬开酒盖的声音,而且几乎没有后座力。

Gyrojet手枪最主要的问题是:a.侵彻力差,穿不透距枪口13mm处的用瓦楞纸板作衬背的单层棉布;b.精度差,在距枪口9米处的射弹散布直径达285mm。

明明速度高出许多,但为什么Gyrojet火箭弹的侵彻能力远比不上.45 ACP呢?那是因为弹头重量太轻,除了推进剂外,基本就只是个空壳。因此弹头携带的动能太低。

而精度问题就完全是原理上的缺陷。要提高精度,弹的重心必须始终在其纵轴上,而且在推进剂的整个燃烧过程中,重心也得保持在纵轴上。显然,这样高的加工精度是难以实现的。即便在火箭弹的飞行过程中,推力线沿弹的纵轴分布,但任何一个意外的变化都会使弹的飞行产生偏移。此外,来自喷孔的火药气体涡流也会产生侧向推力。这一切都会影响火箭弹丸的飞行稳定性。因此,火箭手枪的精度差是难克服的。

美国陆军拿了几把火箭枪到越南试验,结果发现推进剂在潮湿的环境中很容易出问题,经常不能完全燃烧,这样导致更进一步地恶化精度。另一个问题是火箭弹拖着烟射向目标,这样会暴露射手的位置。有这样的缺点,再加上令人发指的精度,使美国陆军对Gyrojet手枪和卡宾枪都失去了兴趣。

由于美国军方不愿意接受Gyrojet火箭枪,所以MBA公司在1965年开始在民用市场销售。最初的Gyrojet Mark I型为.51(13mm)口径的火箭,这种弹药很贵。但在1968年,美国的枪支管制法的创造了一个新的法律术语——“破坏性装置”(destructive device)。根据新的法律,任何武器发射直径超过0.5英寸而且内部填充爆炸物的弹丸就被认为是破坏性装置,并必须获得许可并缴纳税款,注册的过程要几年,但在过渡期内,MBA研制了避开这条法律的Gyrojet Mark II型,发射.49(12mm)口径的火箭弹。

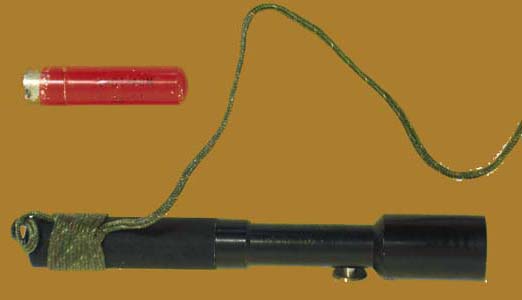

后来在Gyrojet火箭弹原理的基础上,为飞行员研制了一种小型手持式信号弹及发射器,定型为A/P25S-5A,美国空军试验了这种信号枪,发现效果不错,而且由于尺寸很小(只比手指粗一些),很方便飞行员携带作为跳伞后的求生用具。这种信号枪一直装备至今。

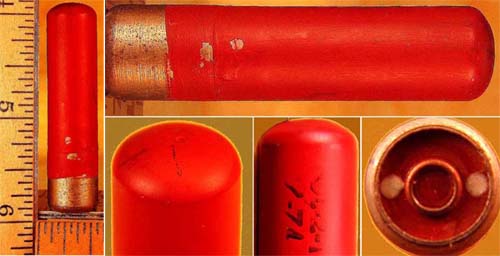

A/P25S-5A信号弹及发射器,除红色信号弹外,还有蓝色、绿色等型号

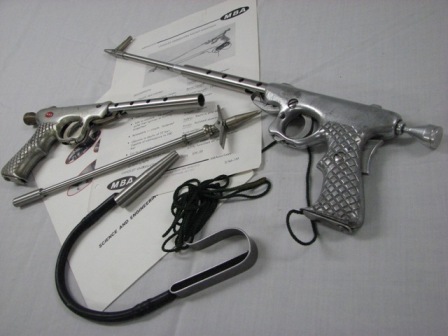

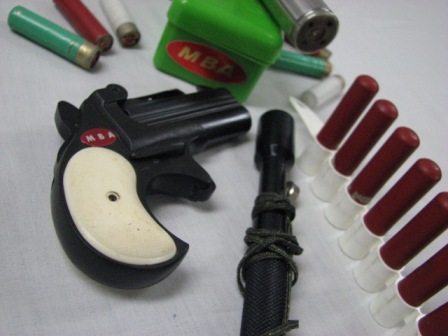

Gyrojet火箭枪也发展过一些别的形式,例如左边是火箭枪原理的水下手枪,发射一根短矛,右边是德林杰手枪式的火箭枪,都是12mm口径

由于火箭弹本身的缺陷,装填又麻烦,再加上弹药很贵,所以一直不受欢迎。Gyrojet火箭枪在1969年停产,大约一共只生产了一千把左右。到了今天,这种稀罕的手枪反倒成了收藏家的追棒目标。一把Gyrojet手枪可能卖到超过一千美元,这还不算贵,更贵的是弹药,一发可能要超过100美元,糟糕的是,往往是有价没货。

全枪长 276 mm
枪管长 127 mm
空枪重 625 g
容弹量 6 rds
有效射程 50 m

视频下载内容 下载链接及预览图 格式 时间长度 容量 来源
历史频道的Gyrojet火箭手枪介绍 MP4 1分54秒 5.03MB YouTube.com
A/P25S-5A信号弹使用 MP4 11秒 863KB YouTube.com

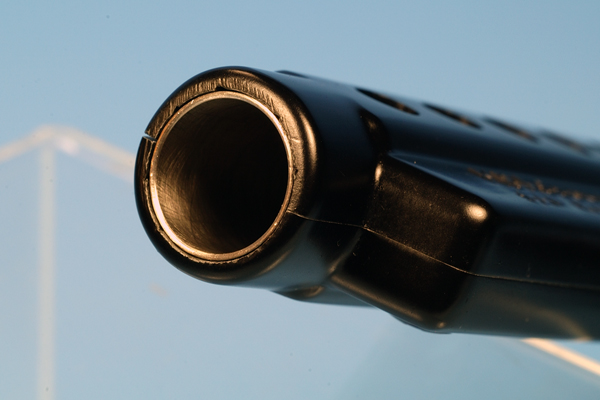

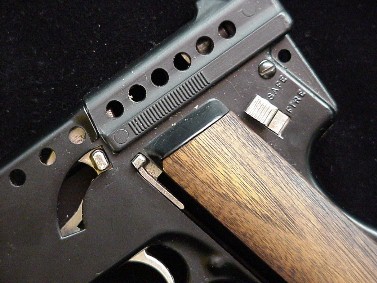

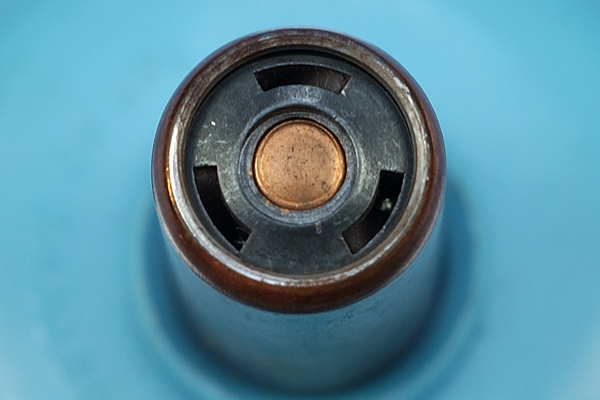

从枪口看出枪管很薄,只是给火箭弹起个定位作用

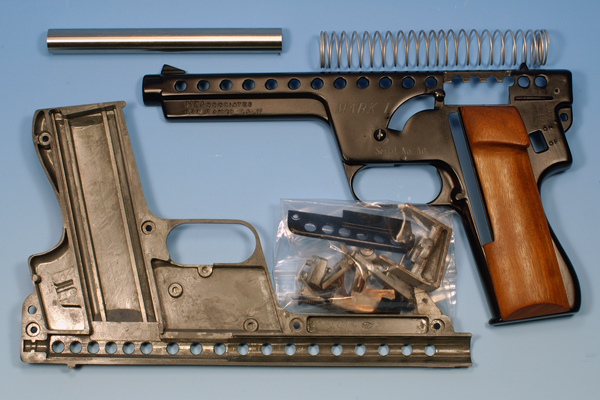

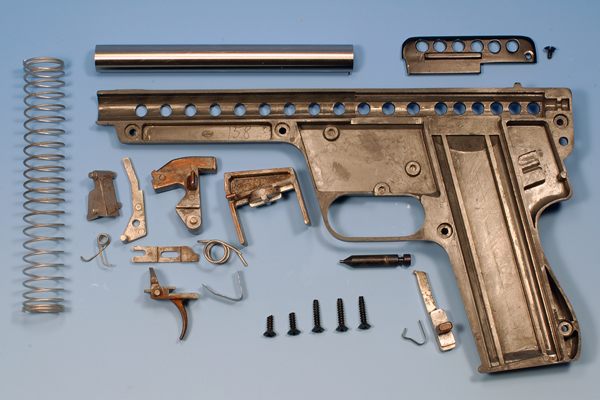

这是Mark I Model A型,内部结构很简单,确实很像玩具

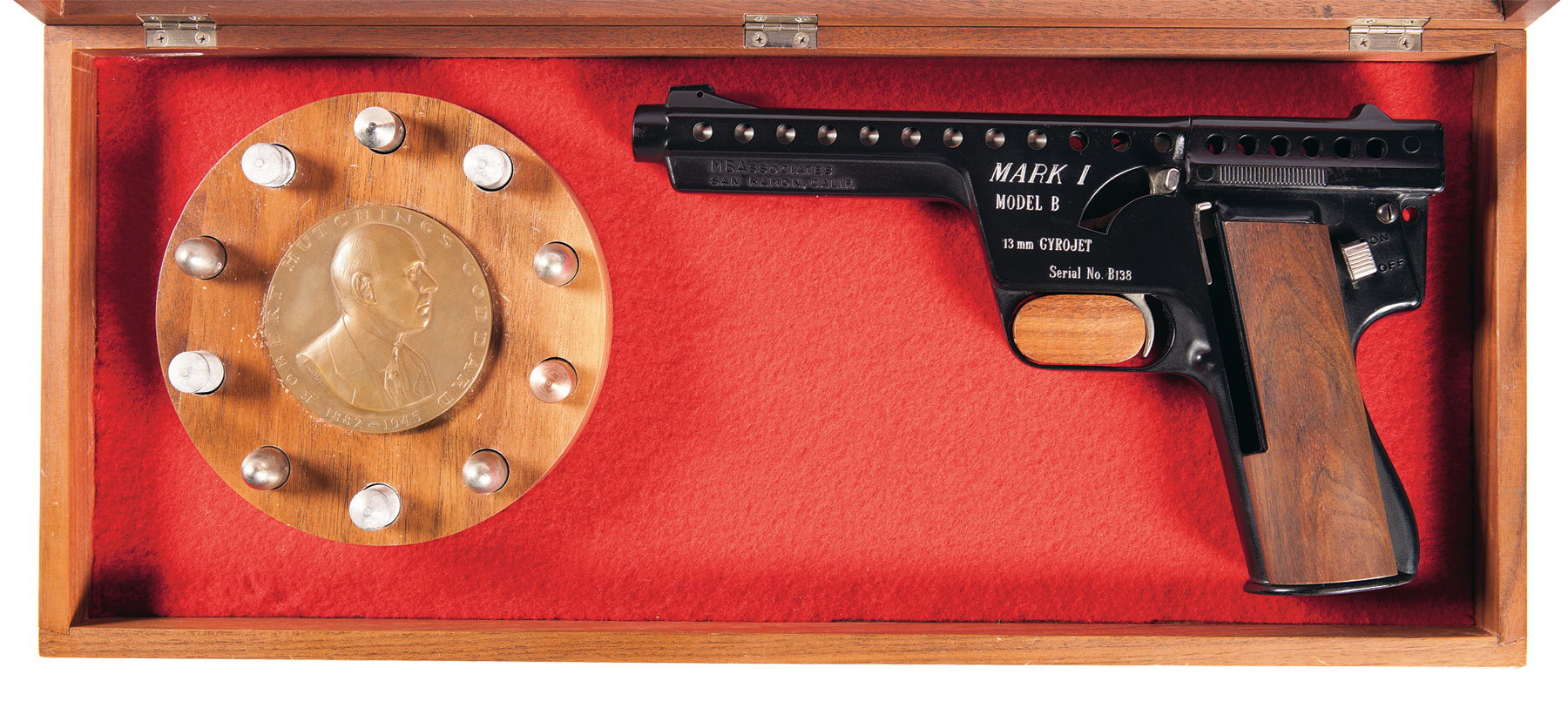

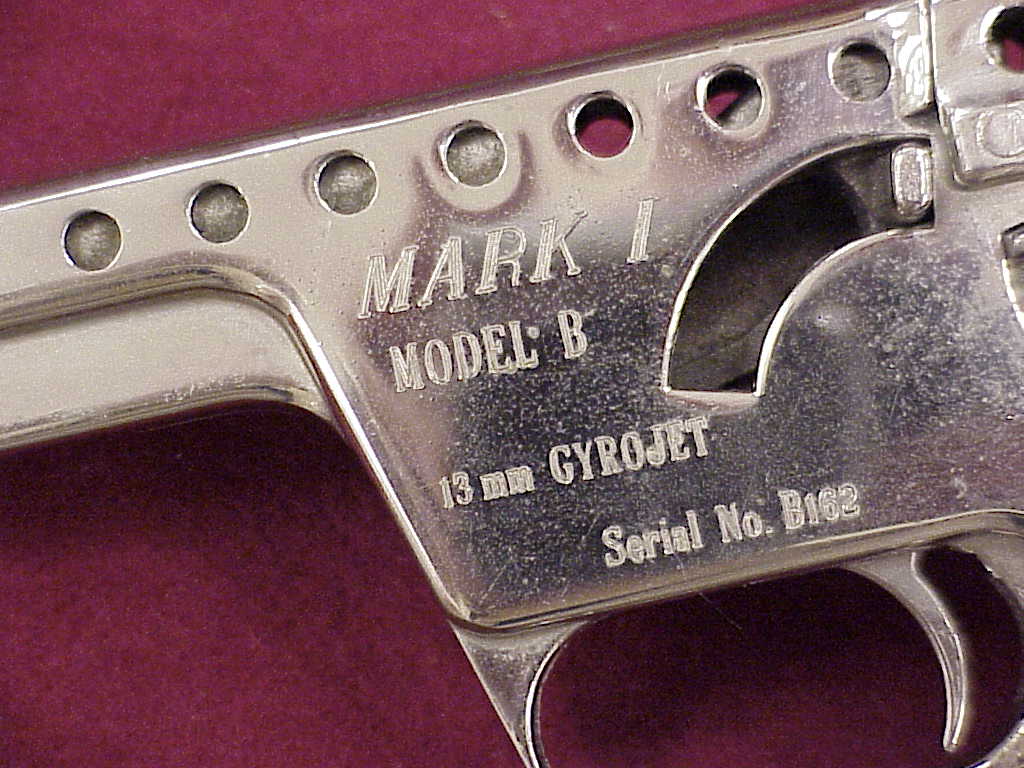

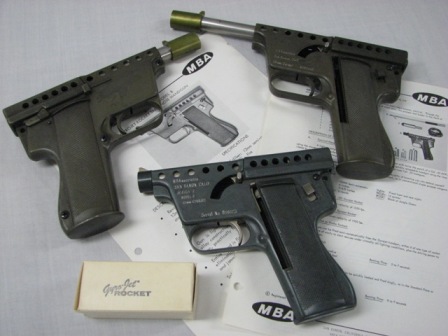

两种同为Model B型,但颜色和枪身铭文位置不同


三种不同枪管长度的Mark I Model B型


12mm口径的Mark II Model C型

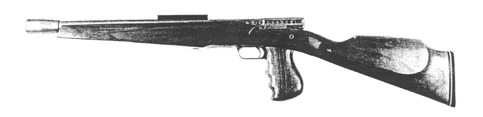

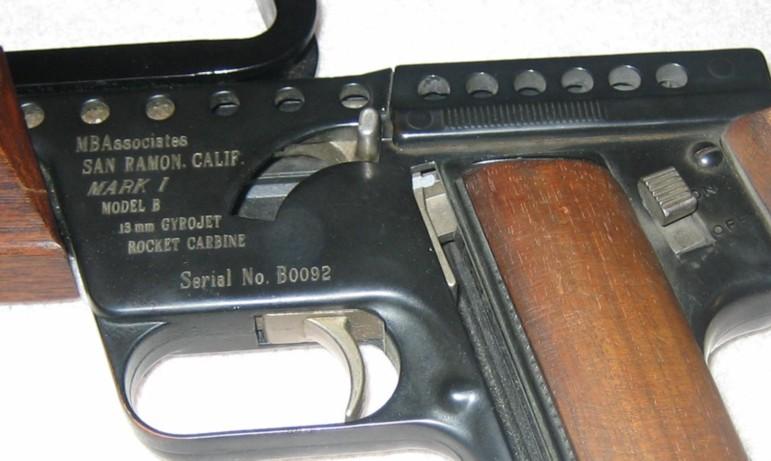

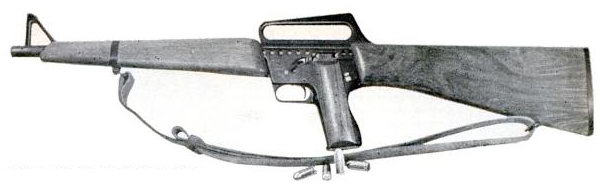

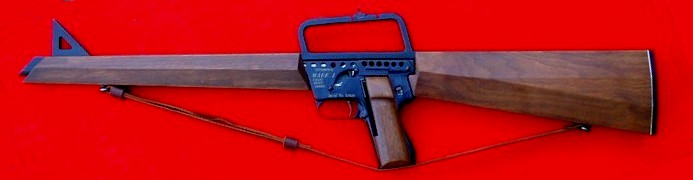

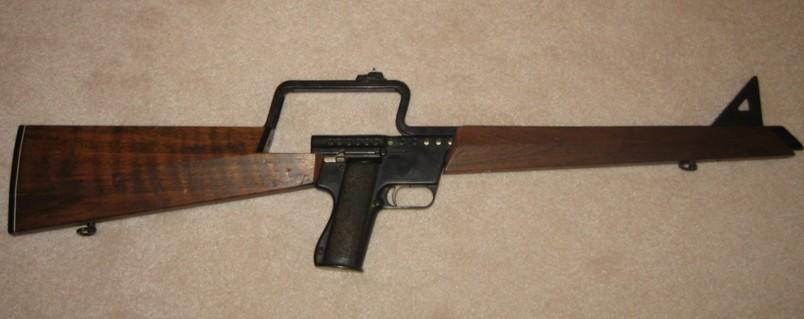

Mark I Model 137型卡宾枪


几乎没有后坐力的Gyrojet火箭枪,就算用鼻子顶住枪托来发射,也不会撞到流鼻血

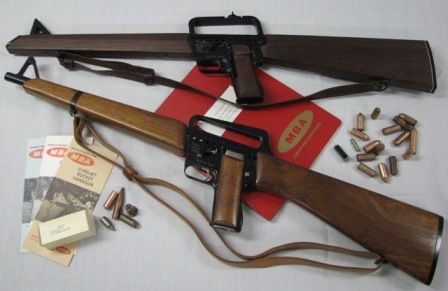

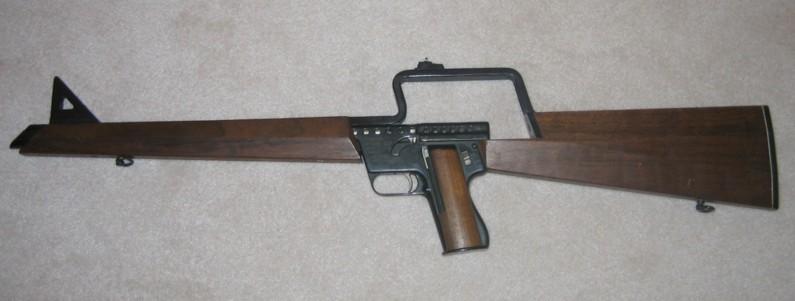

Mark I Model A(上)与Mark I Model 137(下)的卡宾枪,左侧装弹

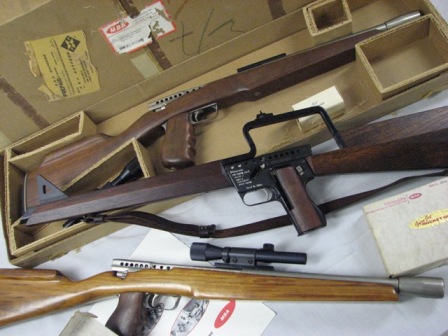

另一种款式的木制护木、枪托的Mark I Model A型的卡宾枪


另一种Mark I Model B卡宾枪型


都是Mark I Model B卡宾枪,上面是16盎司火箭,下面是24盎司火箭,中间是过渡型

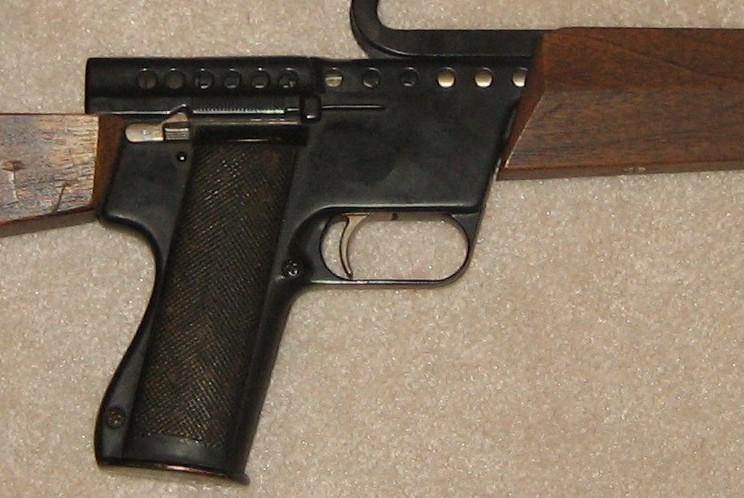

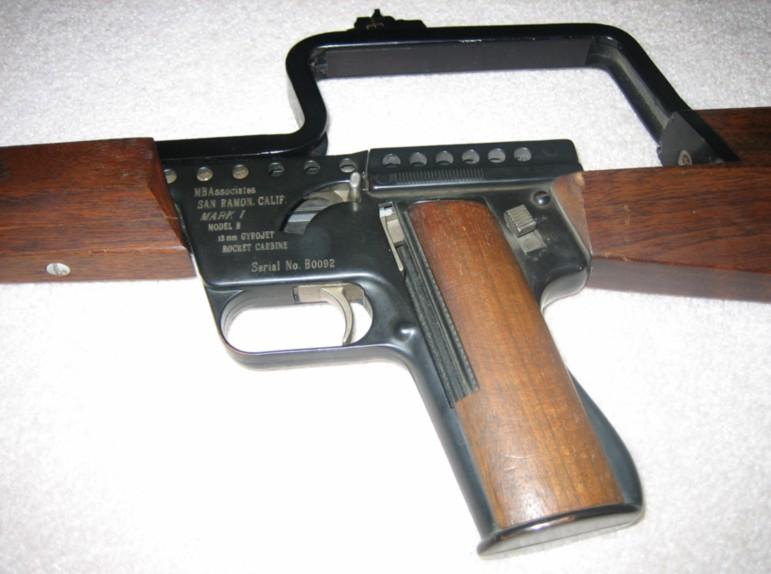

Mark I Model B型的卡宾枪,由于要打开装填滑盖,因此枪托前面留有空间

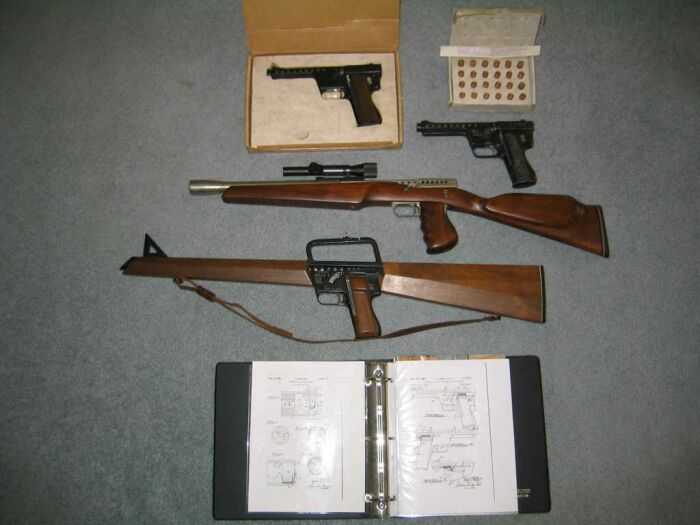

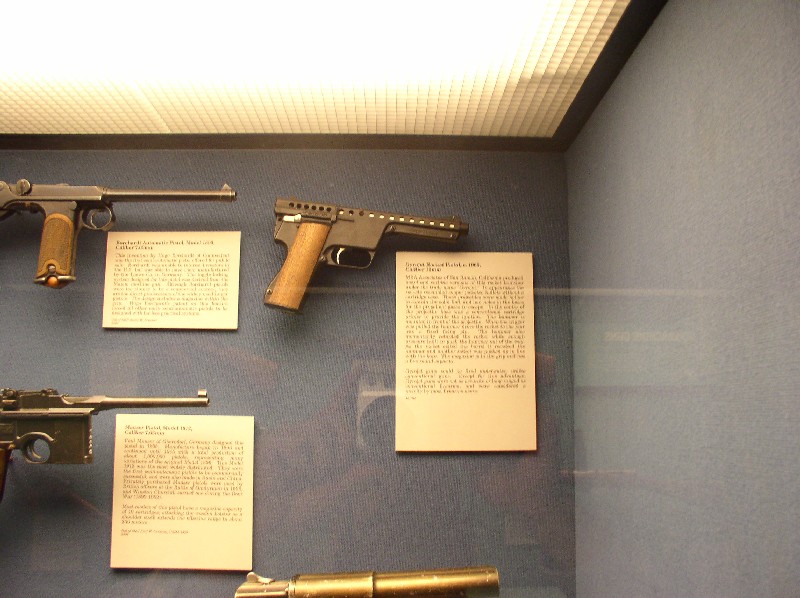

博物馆里的火箭枪

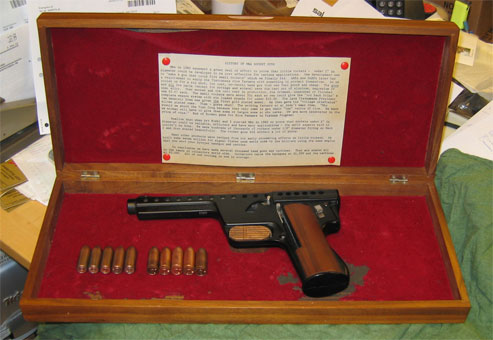

火箭枪的包装盒

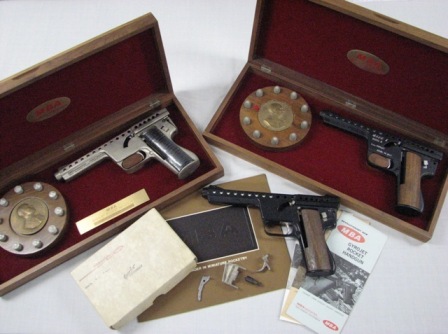

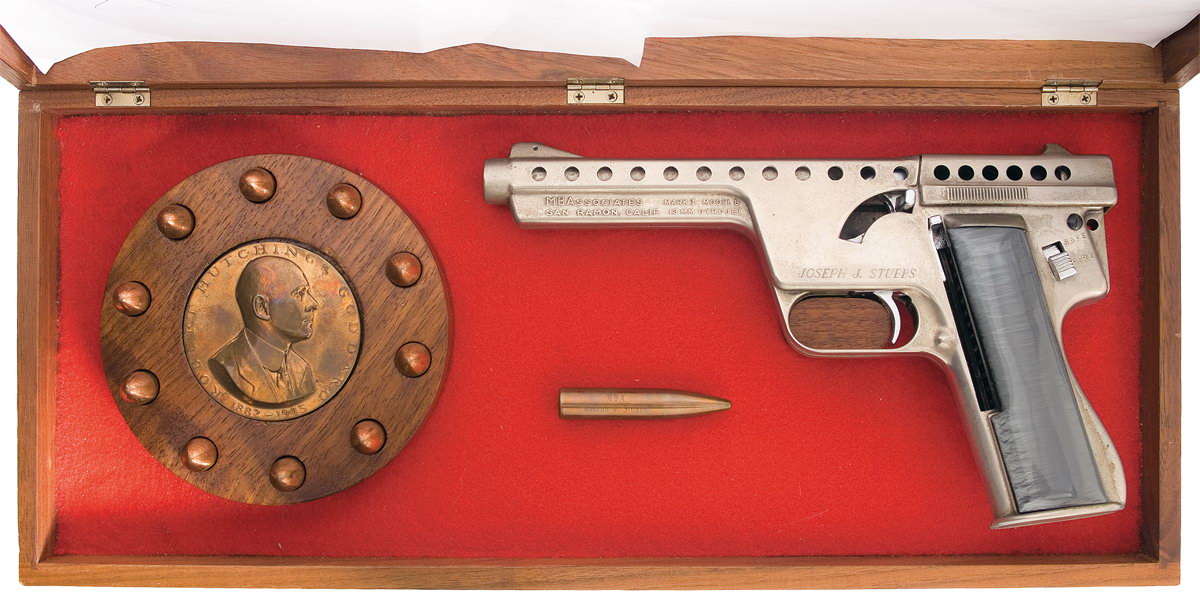

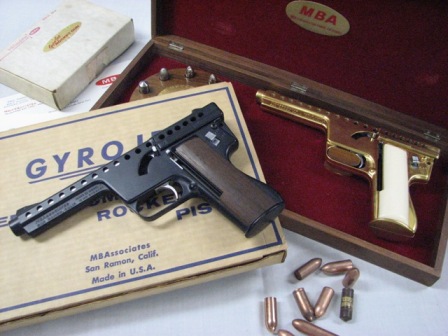

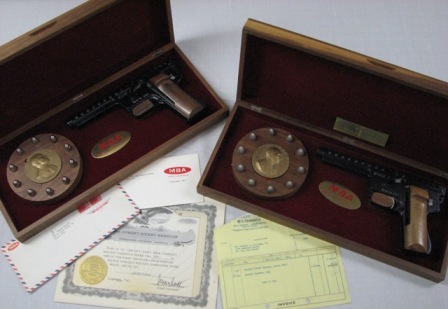

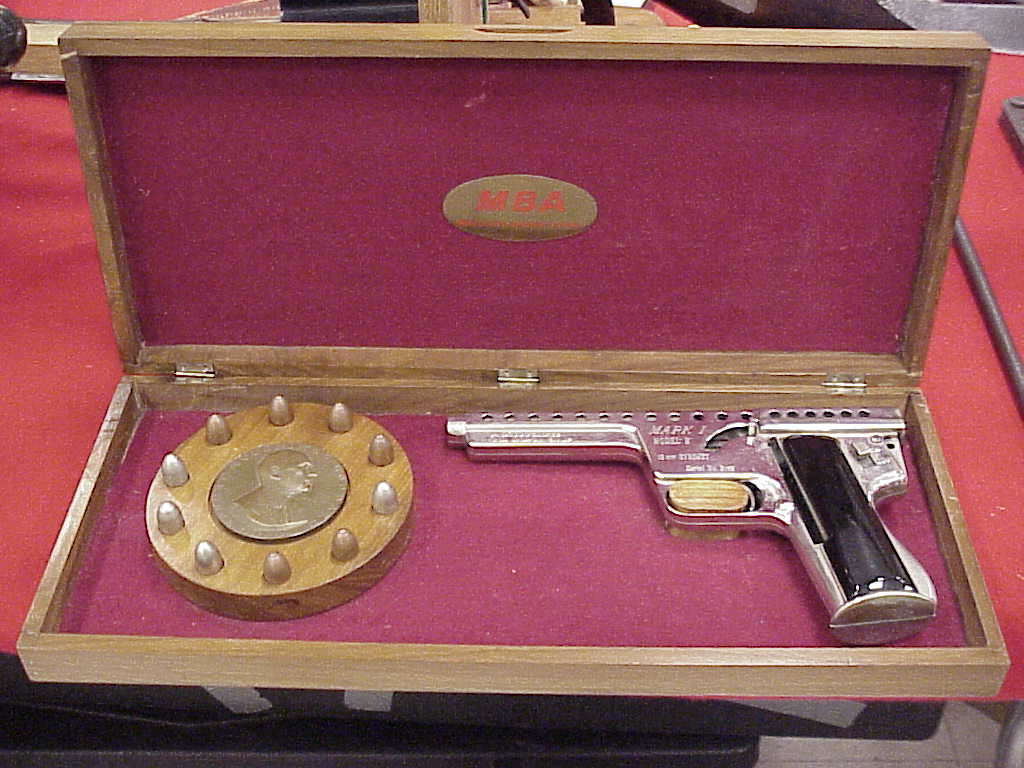

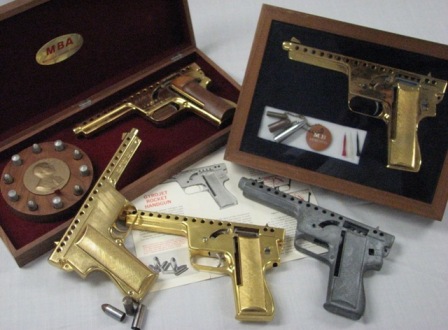

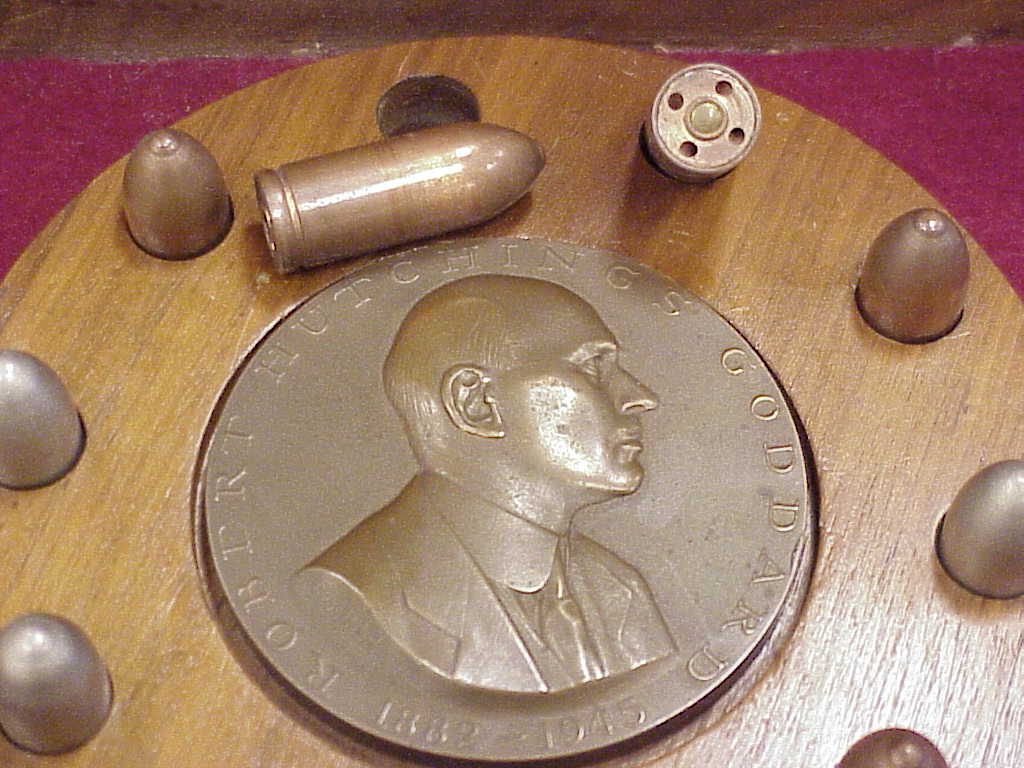

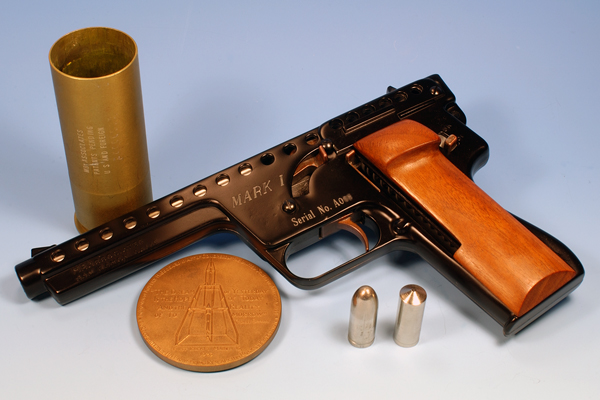

一把火箭枪的礼品枪包装

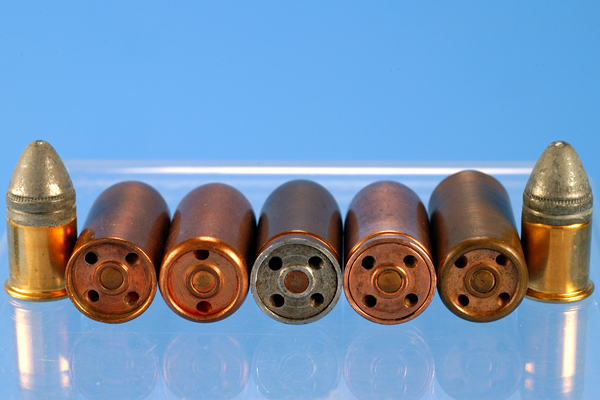

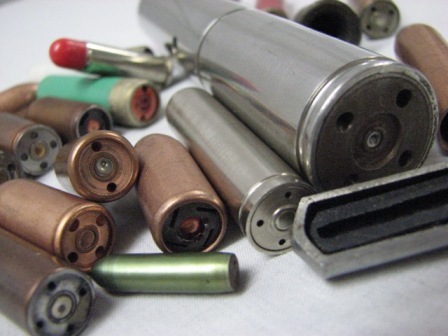

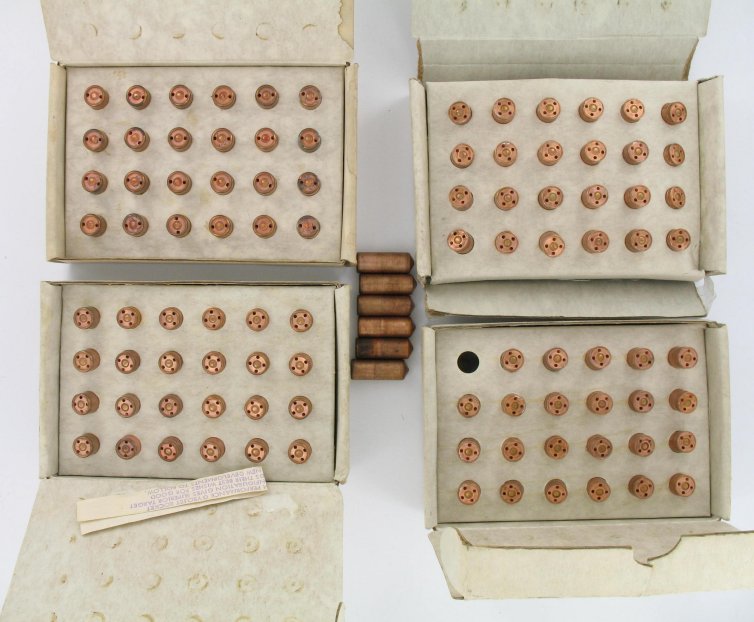

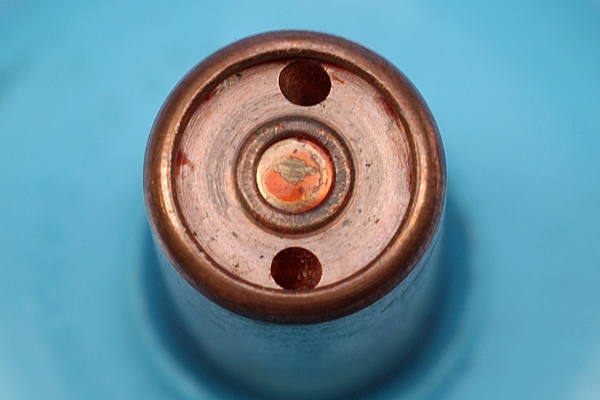

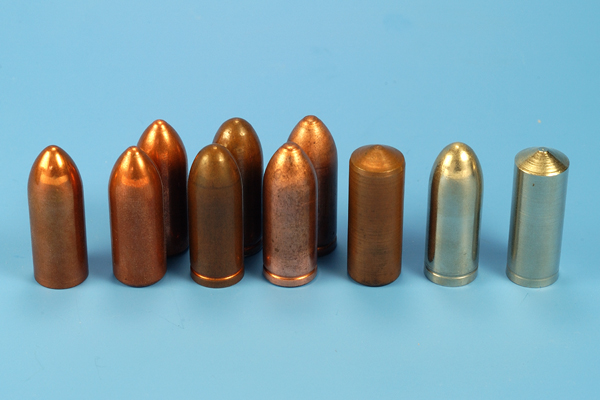

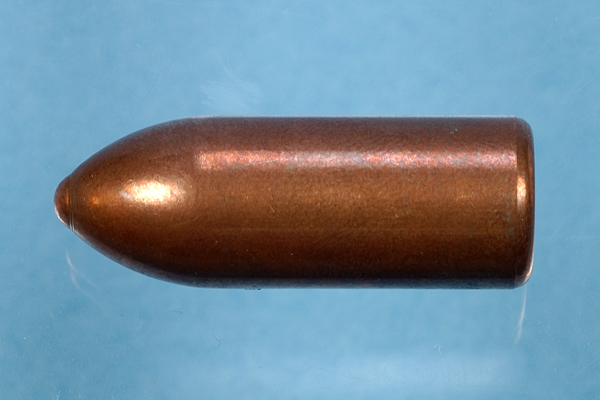

13mm圆头双喷气孔的火箭弹

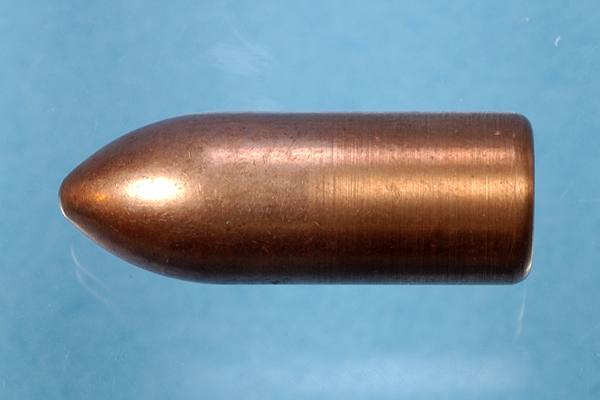

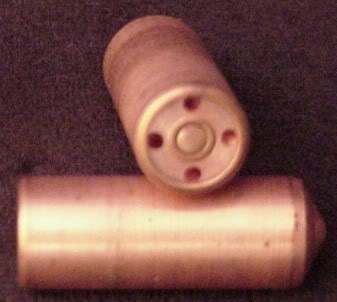

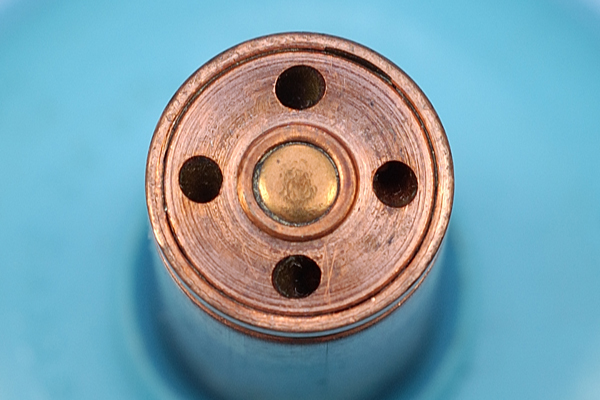

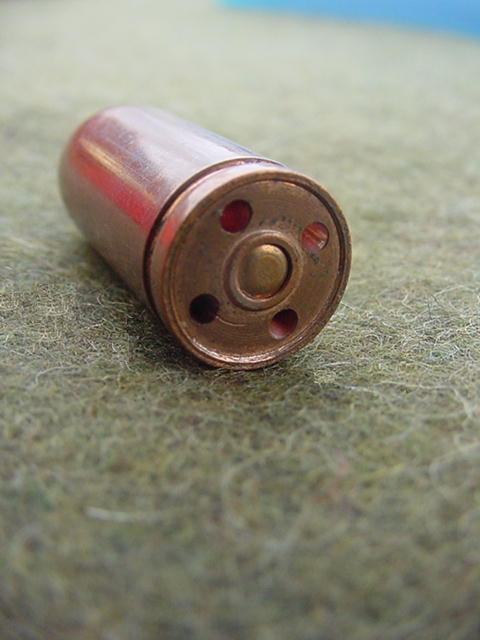

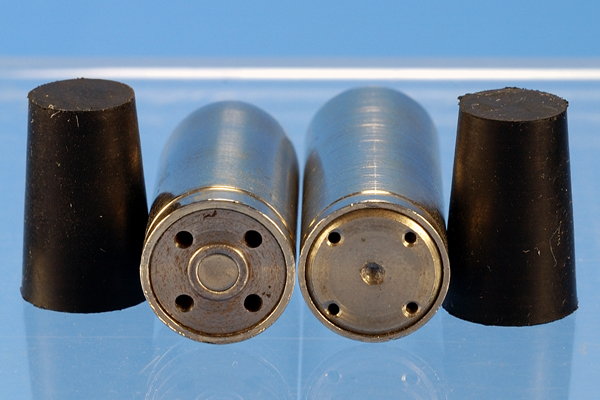

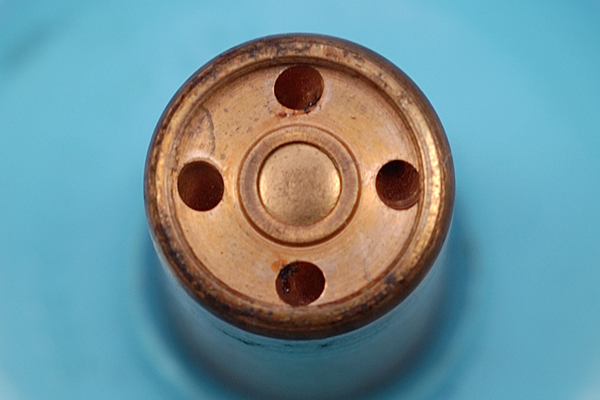

13mm圆头四喷气孔的火箭弹

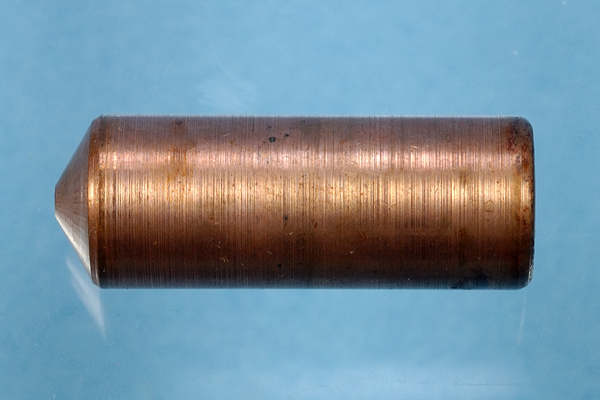

13mm锥头四孔的火箭弹

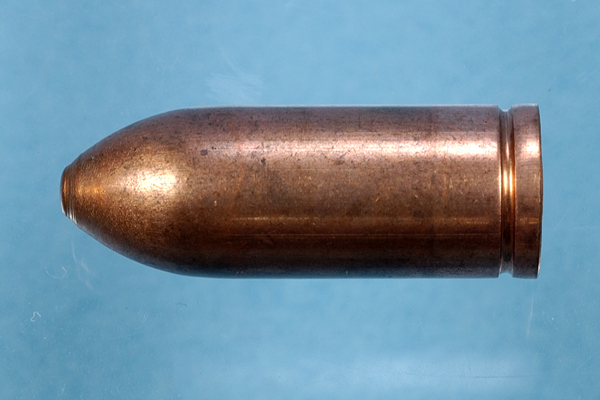

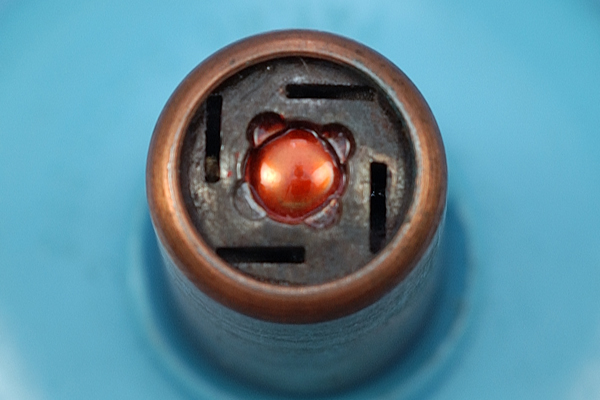

把圆孔改为长缝的13mm圆头火箭弹

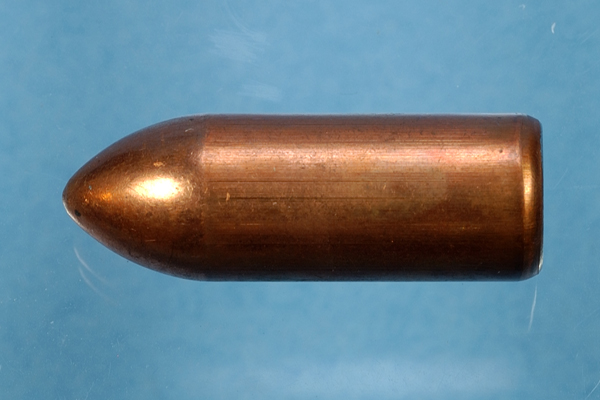

12mm火箭弹

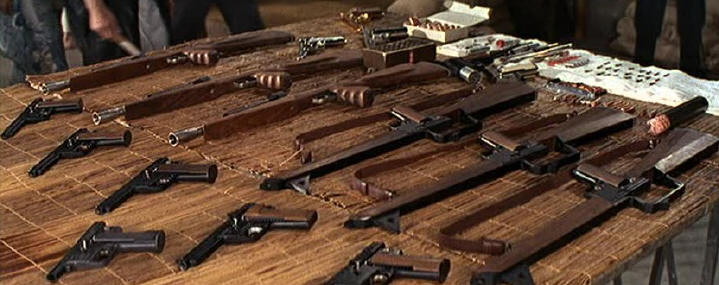

Gyrojet火箭枪在电影007系列的其中一集里充当道具

参考资料:Modern Firearms & Ammunition site

     WIKI.COM

     SecurityArms.com

     Photos d'armes de collection

     ジャイロジェット ピストル

     International Ammunition Association

     国防工业出版社出版《国外轻型步兵武器》下册

     HANDGUNS OF WORLD

     感KF L的指正

2009-12-18/2015-01-30
