1911手枪结构原理



  >>1911式手枪专题

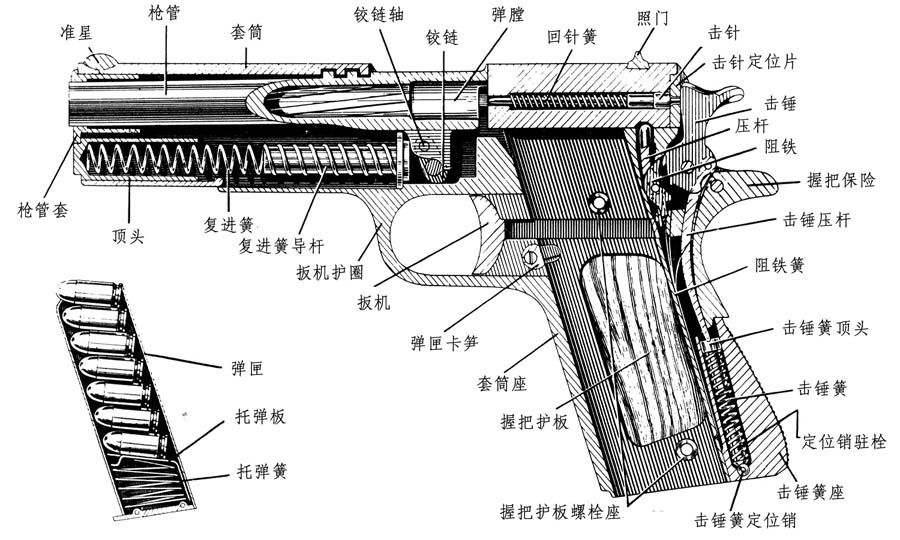

1911式手枪的自动方式为枪管短后坐式,闭锁方式为枪管偏移式(枪管绕绞链上下摆动),也称为枪管摆动式或枪管起落式。枪弹发射后在火药气体压力作用下(或手动上膛时用手拉动套筒),套筒和枪管一起后坐,由于绞链的下端固定在套筒座上,因此其上端向后转动,越过死点(起延迟开锁作用)后便逐渐拉枪管尾端向下摆而开锁。当套筒复进推弹入膛时,推动枪管复进到位,因为枪管后下端与套筒座为绞链连接,所以枪管向前运动时,使绞链向前回转,顶起枪管尾端,使枪管后上方的两条闭锁凸筋正好进入套筒内壁相应的闭锁槽中。

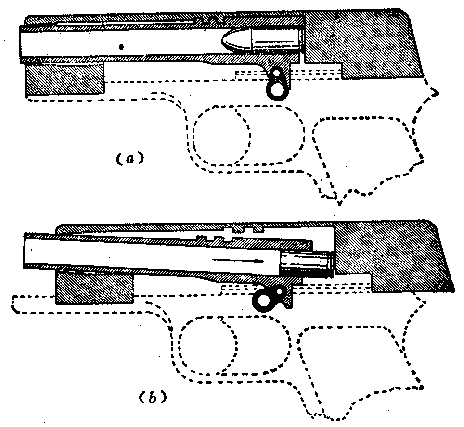

(a)闭锁状态;(b)开锁状态

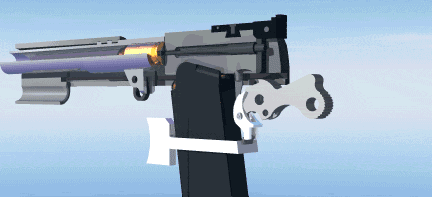

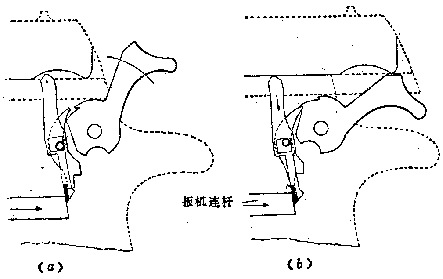

击发动作示意图

手动保险在底把尾部,早期的型号只在左侧有手动保险,现在有一些型号两侧都安装有手动保险。把手动保险机柄推到上方位置时,会锁住击锤和阻铁,同时,保险机进入套筒的缺口内,阻止套筒运动。该枪还有握把保险,当套筒已经复进到位,而且手动保险装定于“发射”位置时,只有手紧压握把保险并扣扳机才能击发。因为握把保险传动杆上的突齿转动扳机连杆之上,所以手扣扳机连杆扳机杆能充分后移,带动阻铁运转,解脱击锤,完成击发动作。若此时未压紧握把保险,则其传动杆上的凸齿便抵在扳机连杆上,阻止扳机连杆运动,故不能发生,另外击锤上还有一个半待发卡槽,它能使手枪在膛内有弹的情况下安全携带。如果有某种原因,阻铁自击锤的待发卡槽中意外滑脱,则阻铁会随之卡入半待发卡槽,使击锤无法打击击针由此避免发生“走火”。

该枪有空仓挂机柄,当弹匣中枪弹已经打完,则托弹扳顶起空仓挂机,套筒复进时就会被空仓挂机挡在后方位置。此时若压下空仓挂机柄便可使套筒复进。

该枪采用U形可调风偏表尺,片状准星较宽。

最初M1911的标准弹匣容量为7发单排结构,近些年由于材料技术的发展缩短了弹簧压缩后的长度,不少生产商业1911的厂家都有生产8发容量的标准弹匣,只比原来的7发弹匣长出一丁点,另外更长的10发或15发单排弹匣(双排1911的弹匣最少13发)。此外袖珍型早期使用较短的6发弹匣,同样在近年来缩短了弹簧后也出现了长度比标准7发弹匣稍短但仍然可以装7发.45弹的袖珍型弹匣。另外还有些公司生产了30发甚至50发的大容量弹鼓,可直接插入手枪使用,无需改动手枪任何部件。弹鼓靠螺旋弹簧驱动供弹。

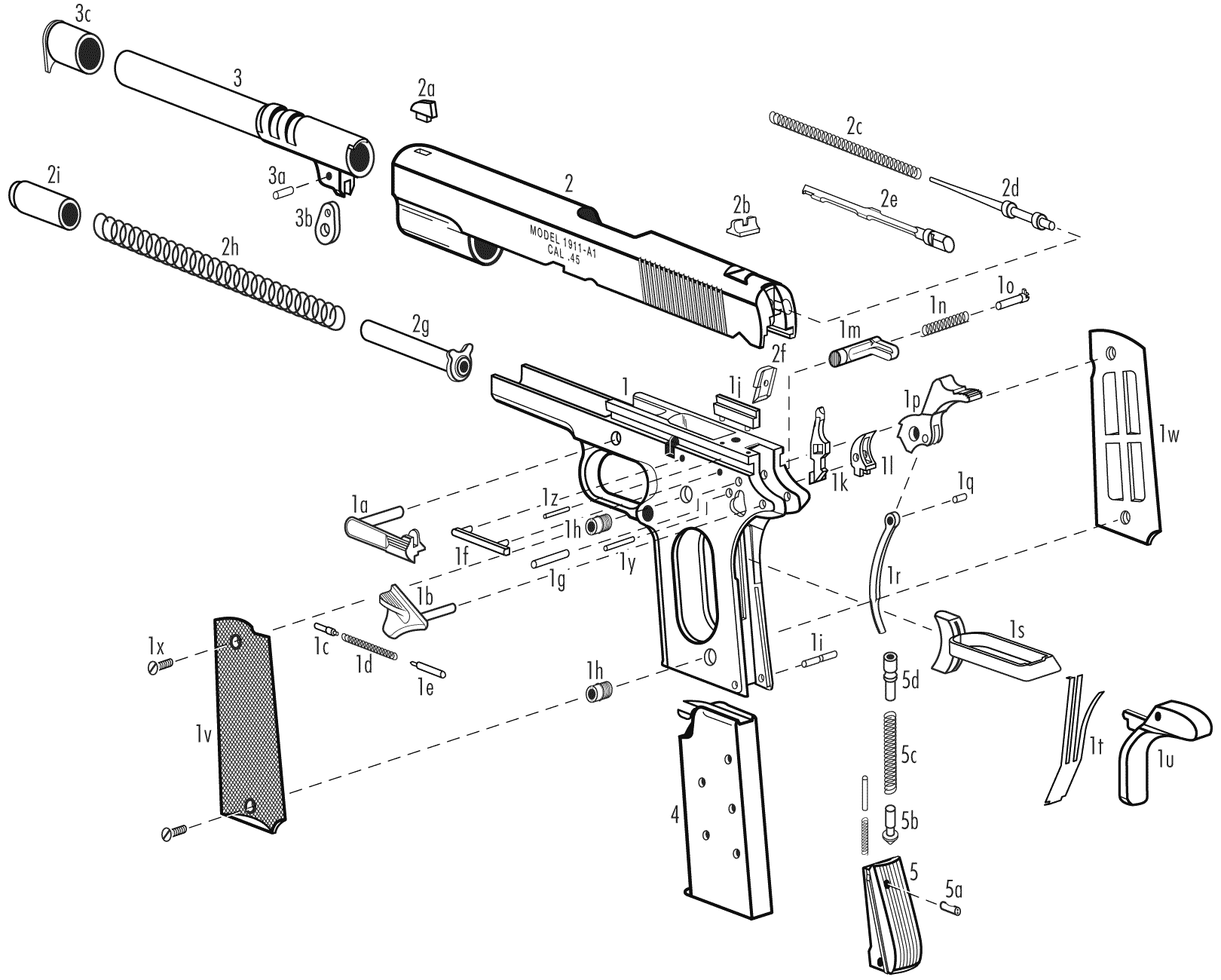

分解步骤:

①卸下弹匣,将套筒向后拉,检查膛内和进弹口是否有弹;

②用手指或弹匣底扳向里按压复进簧帽并顺时针方向转动枪管套,此时复进簧和复进簧帽会被弹出,但不要立即取下;

③拉套筒向后,使套筒上的小缺口对准空仓挂机,从右向左顶出空仓挂机并卸下;

④向前拉套筒,将套筒连枪管、绞链、枪管套、复进簧及复进簧导杆一并取出;

⑤抬起复进簧导杆并向后抛出,从前面取出复进簧和复进簧帽,将枪管套逆时针转到位后取下;

⑥将绞链向前压倒,抽出枪管。

一般情况只作上述不完全分解,在需要作全面擦试和维护时,可进一步作完全分解。

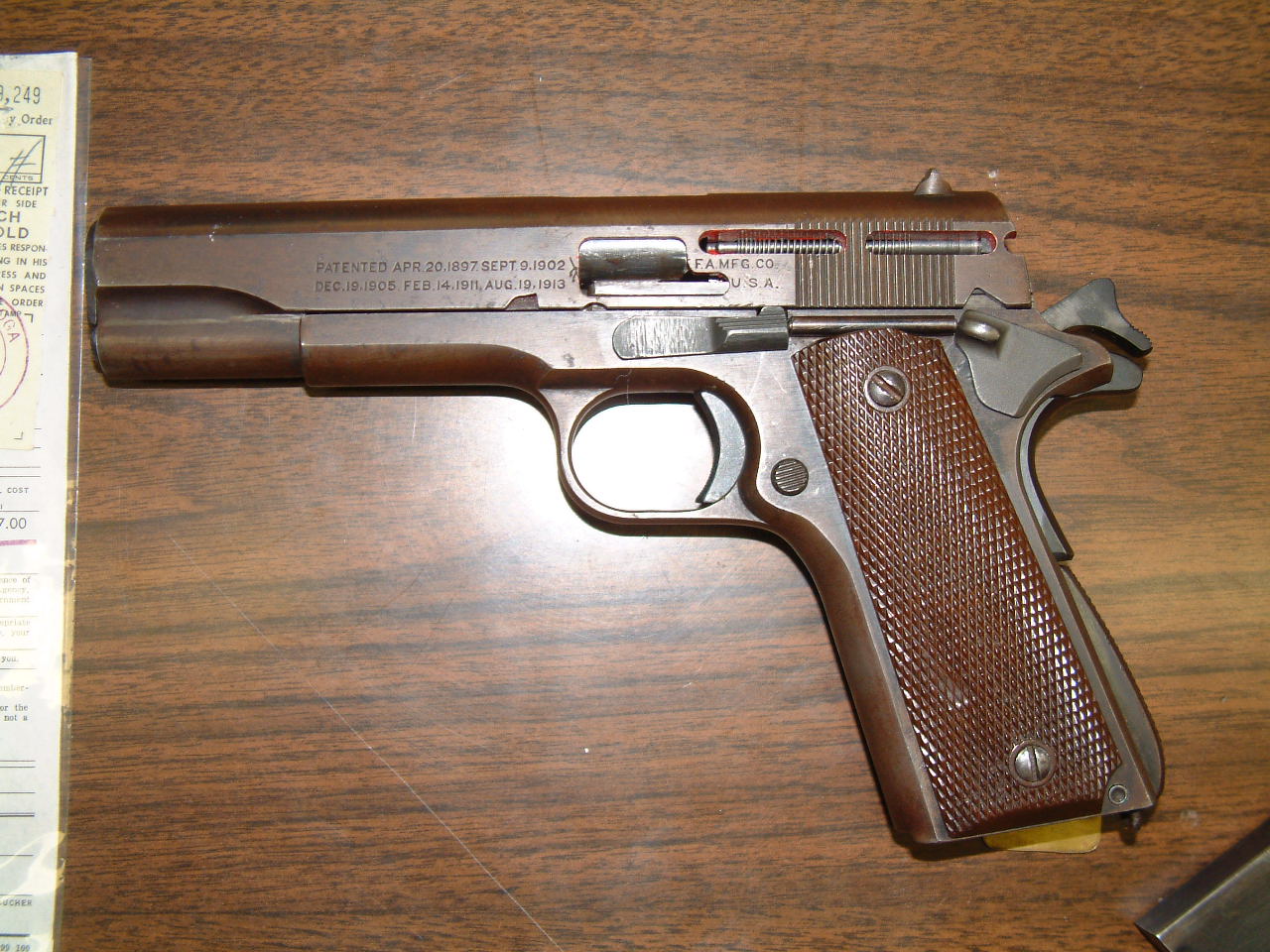

军用型M1911A1诸元

全枪长 216 mm (8,5")
枪管长 127 mm (5")
空枪重 1,1 kg (39 oz)
膛线缠距 6条,右旋
弹匣容量 7 rds
初速 253 m/s
枪口动能 502 J
瞄准基线长 164.6 mm

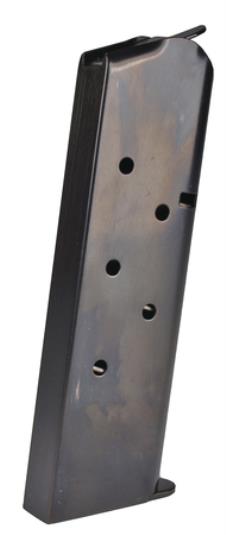

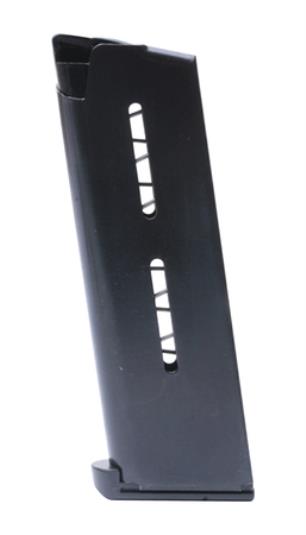

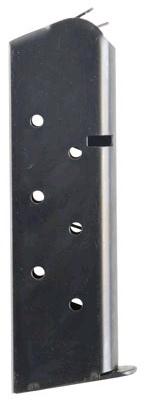

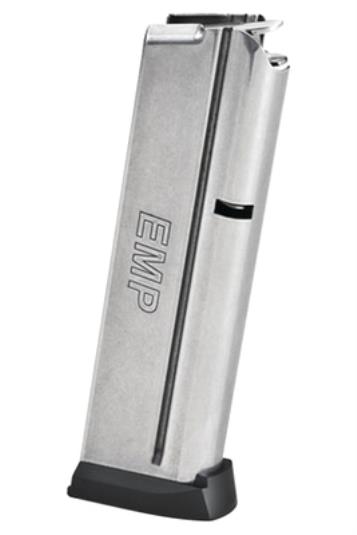

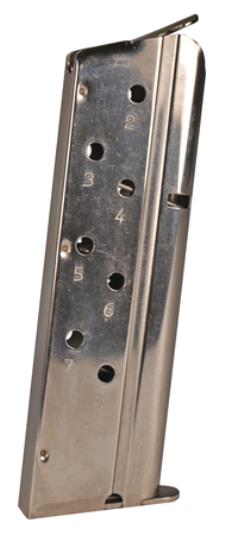

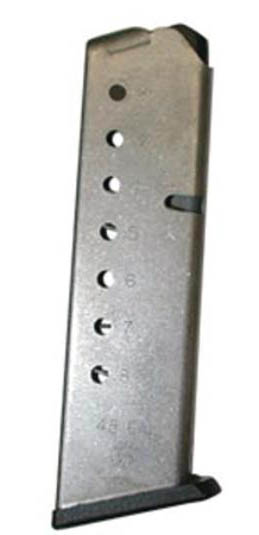

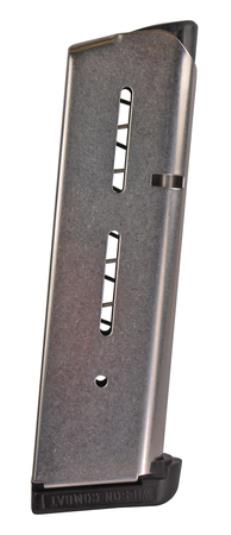

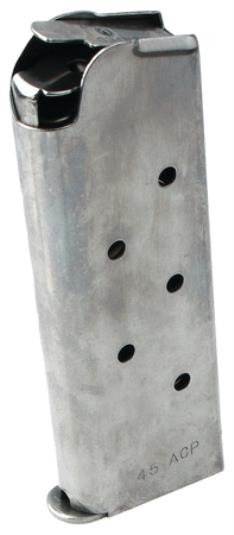

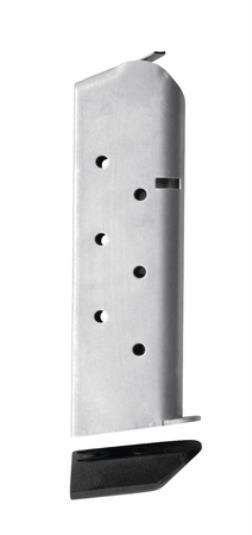

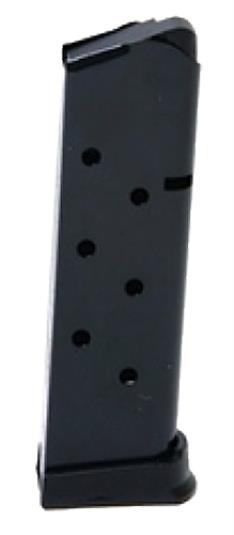

不同厂家生产的7发.45弹匣

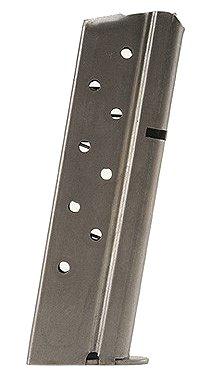

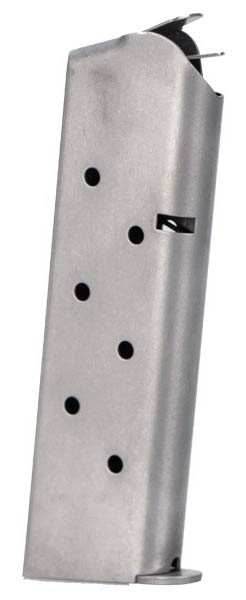

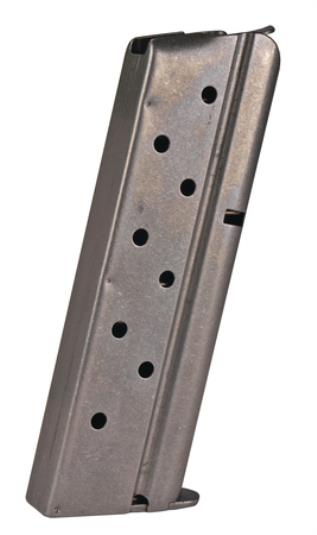

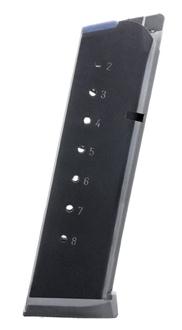

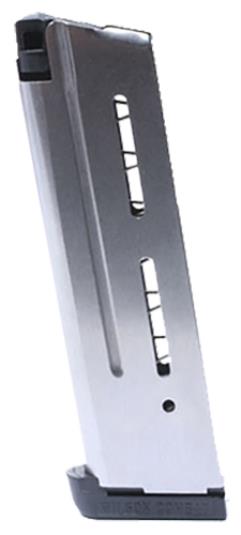

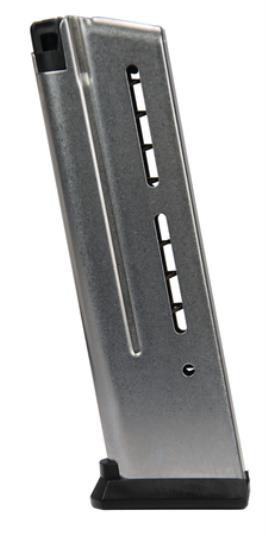

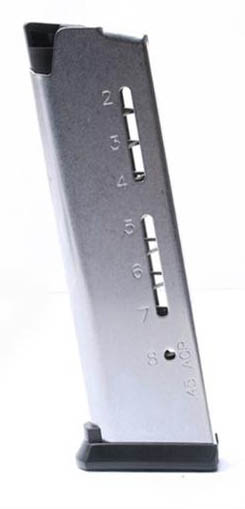

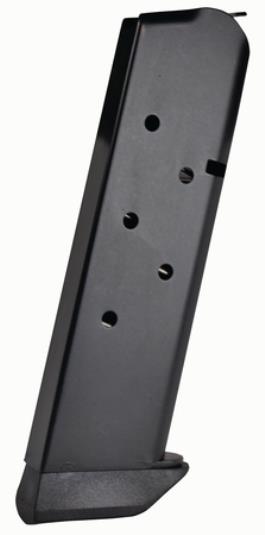

不同厂家生产的8发.45弹匣

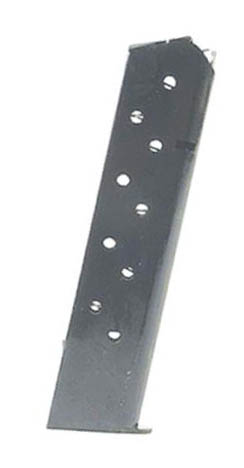

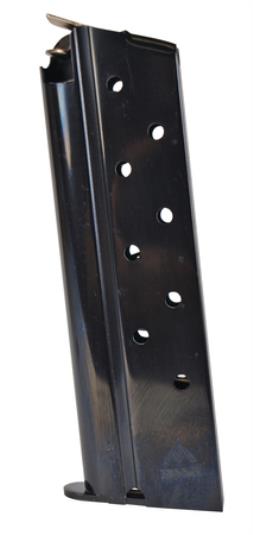

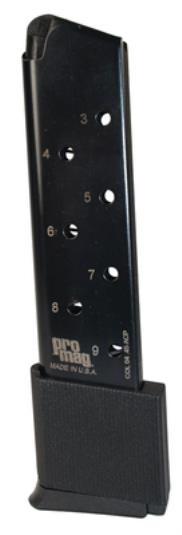

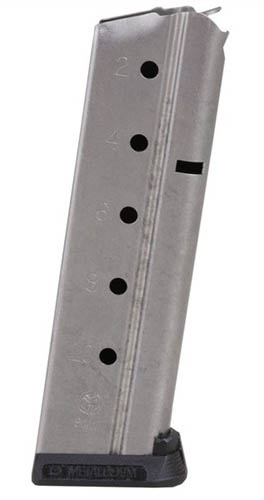

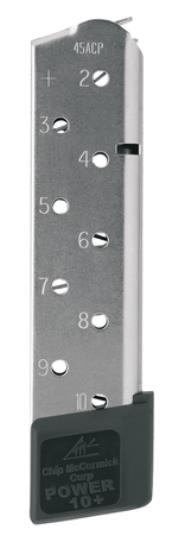

不同厂家生产的 10发容量.45弹匣

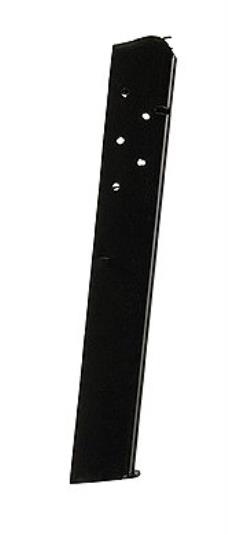

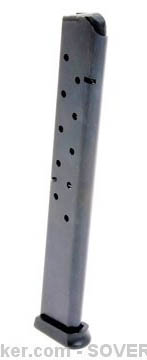

不同厂家生产的 15发.45弹匣

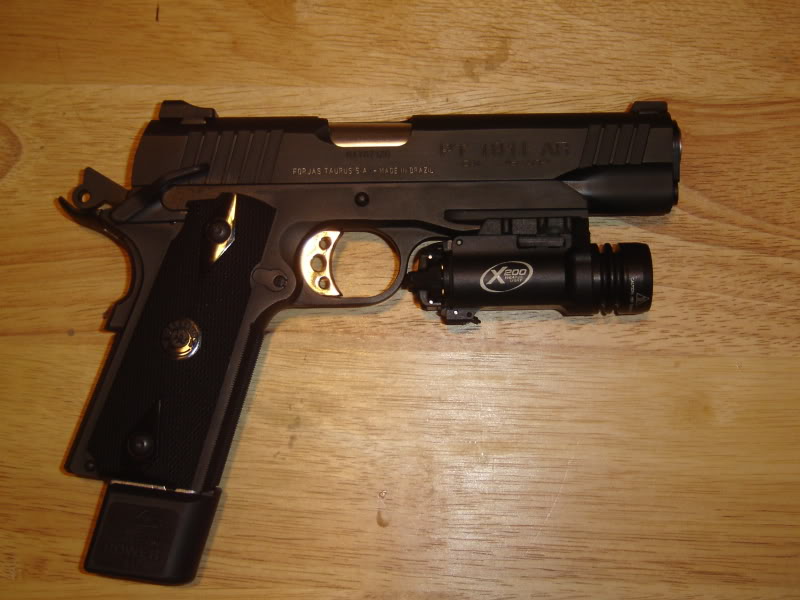

插入10发弹匣.45弹匣后的1911

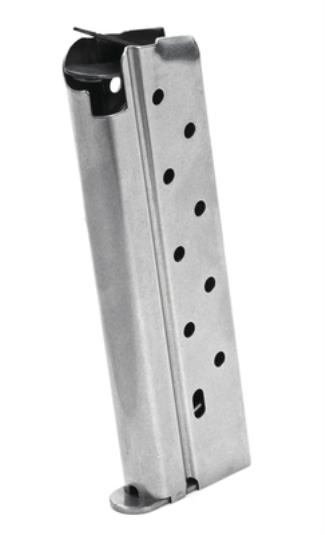

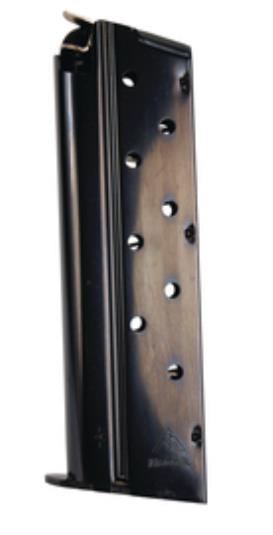

9发9mm弹匣

10发9mm弹匣


9发10mm弹匣


8发.40弹匣


9发.38 Super弹匣

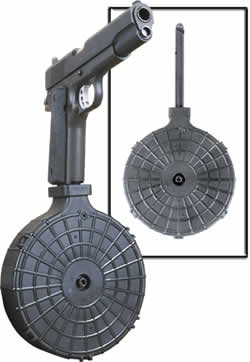

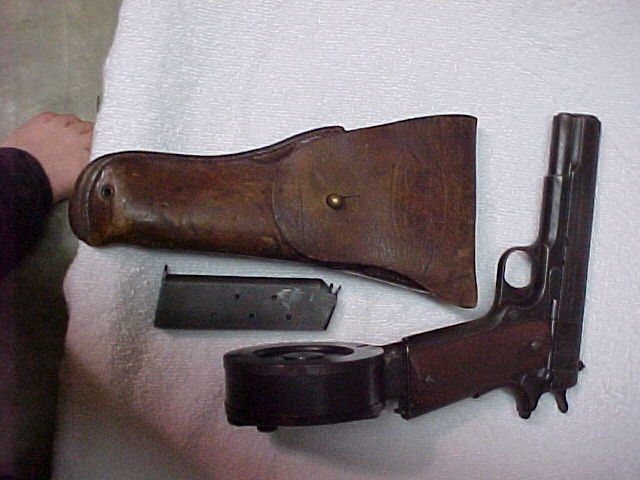

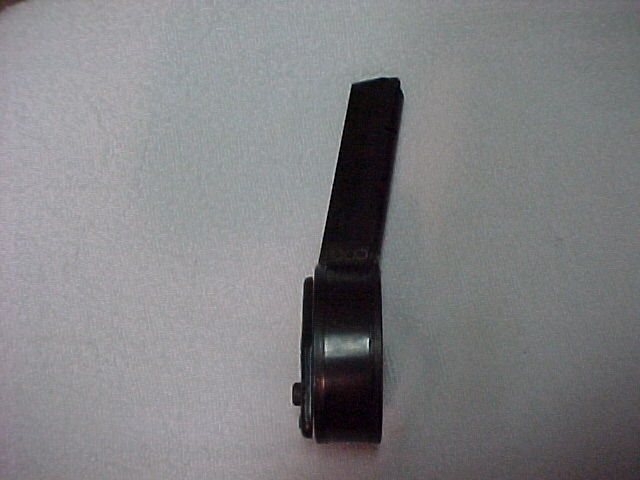

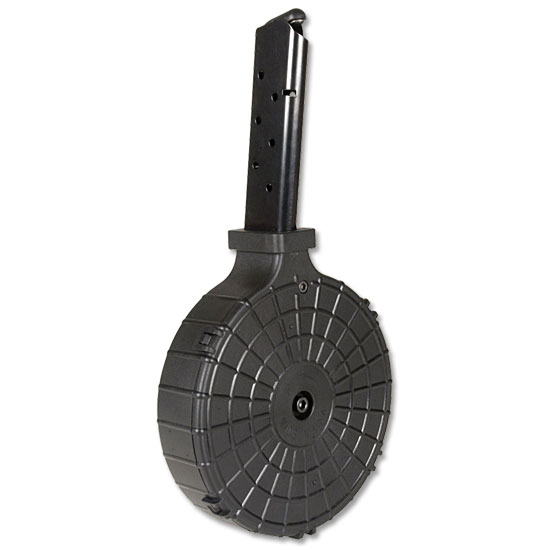

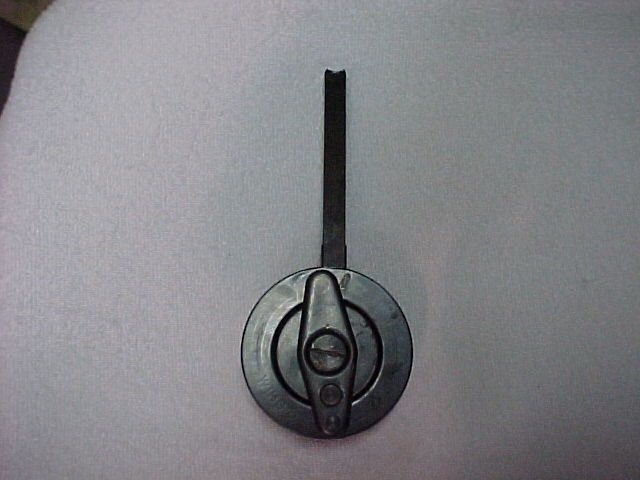

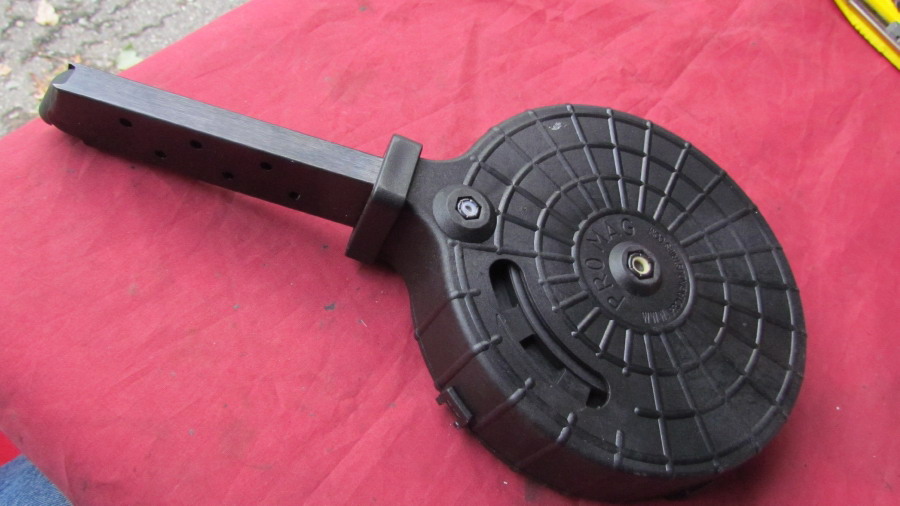

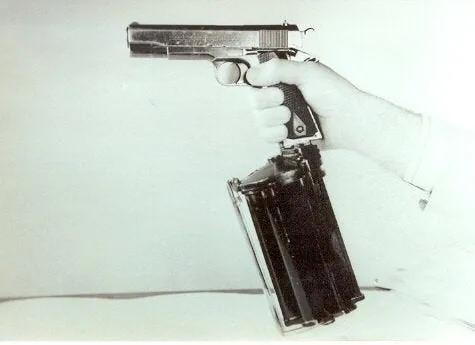

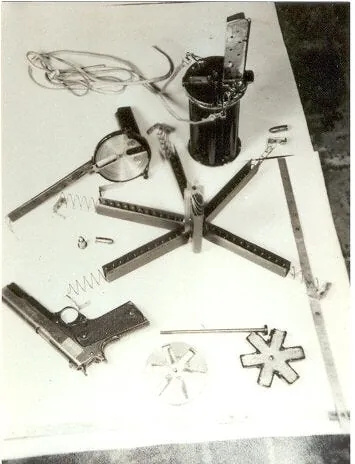

也有一些厂商生产用于1911的弹鼓,比如这是一种40发容量的.45口径塑料弹鼓

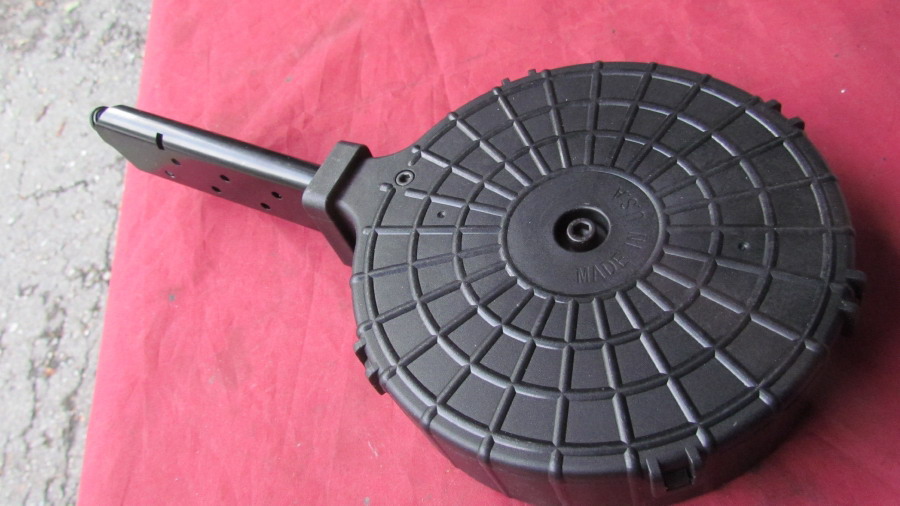

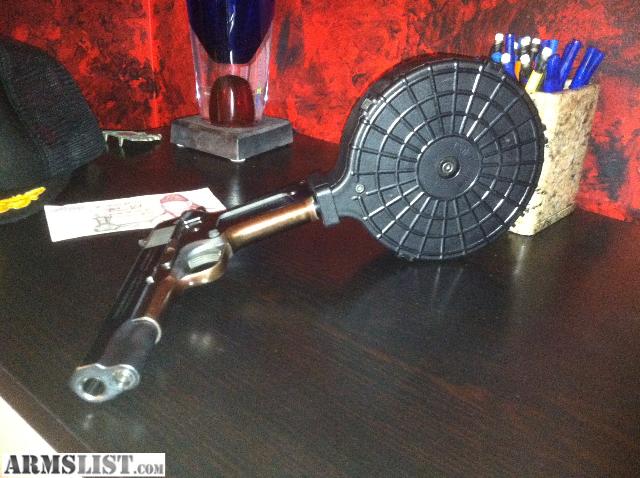

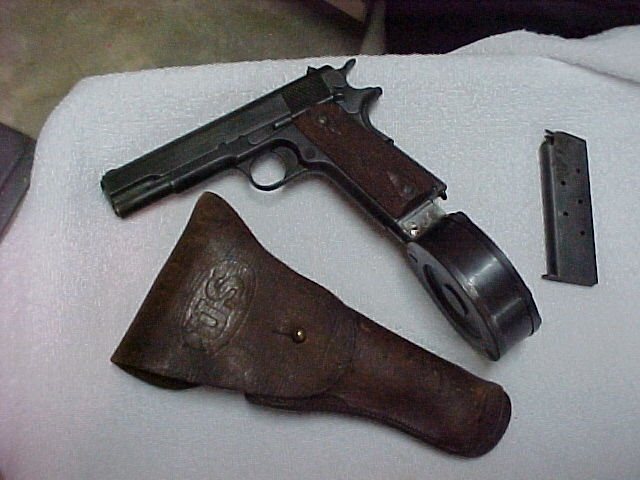

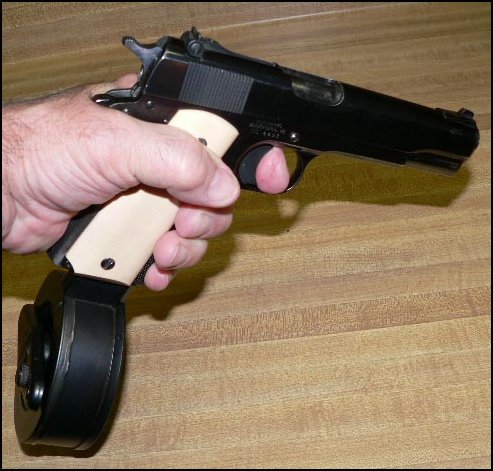

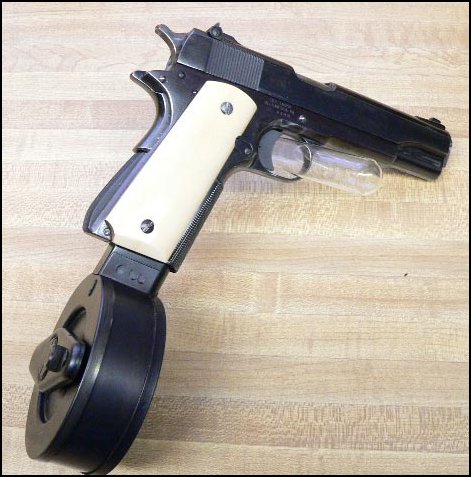

这是30发容量的.45 1911弹鼓

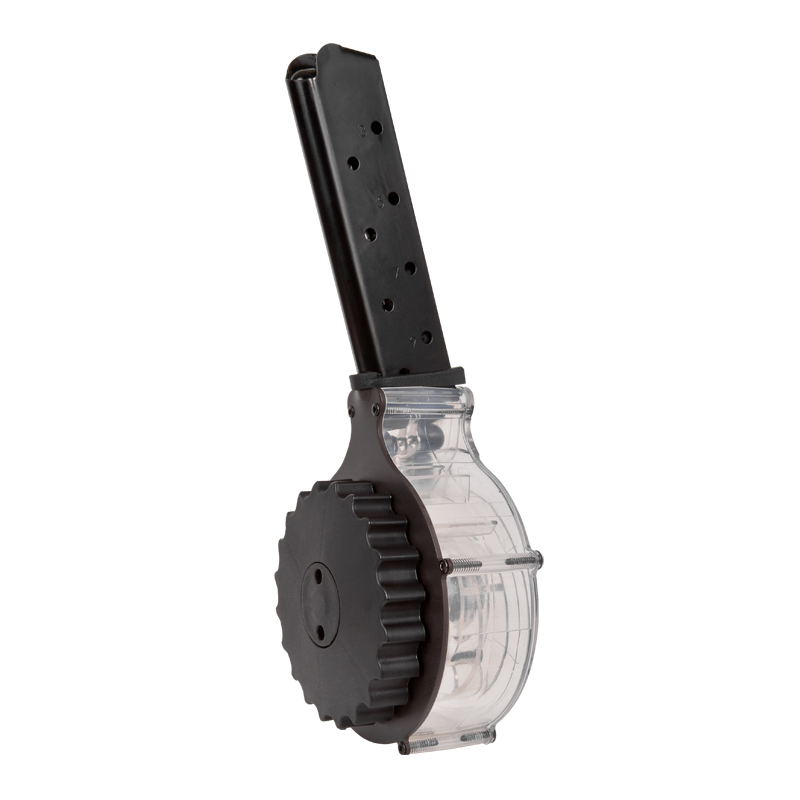

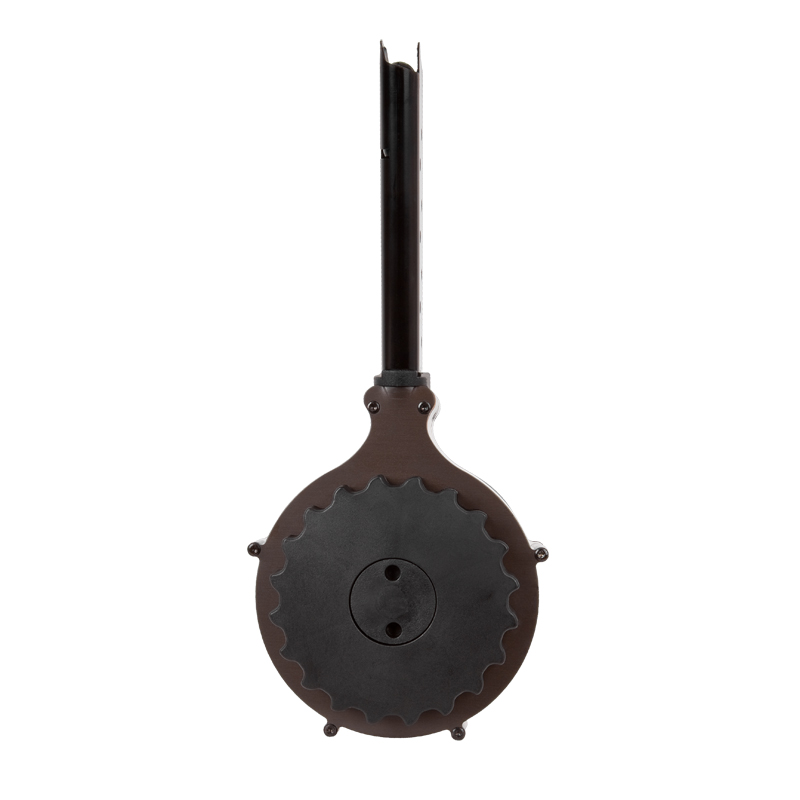

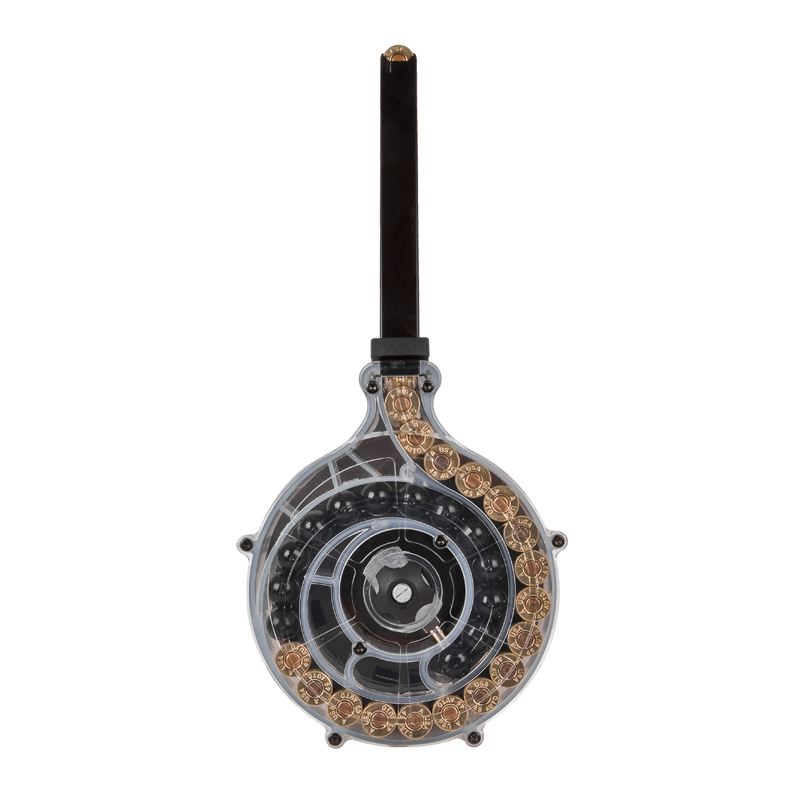

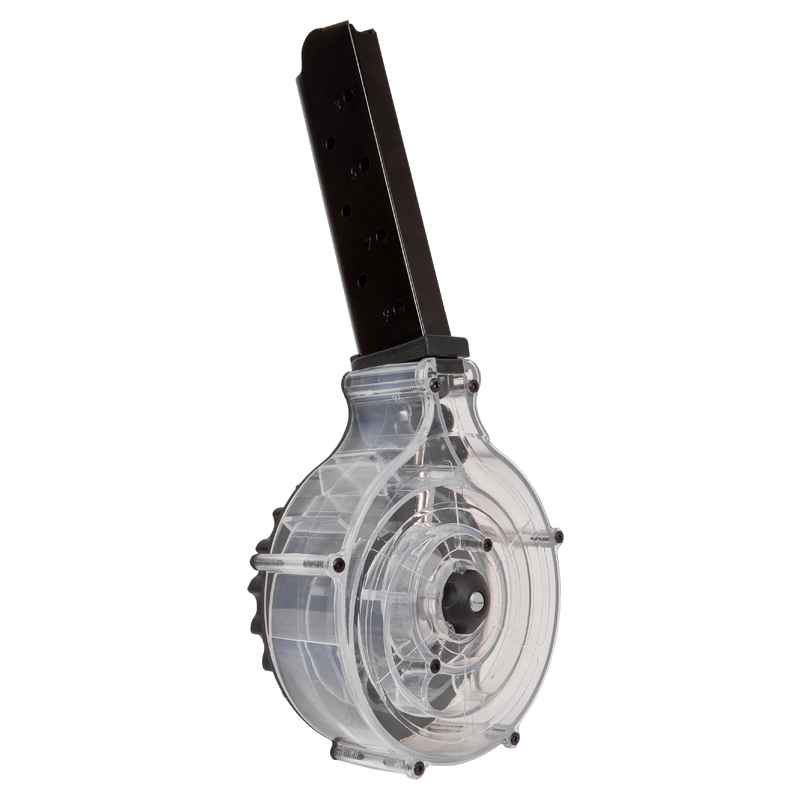

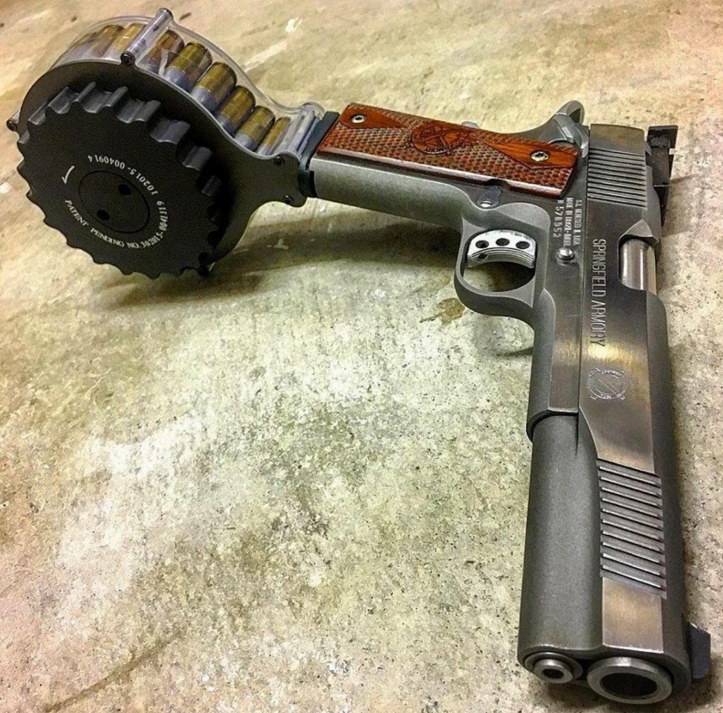

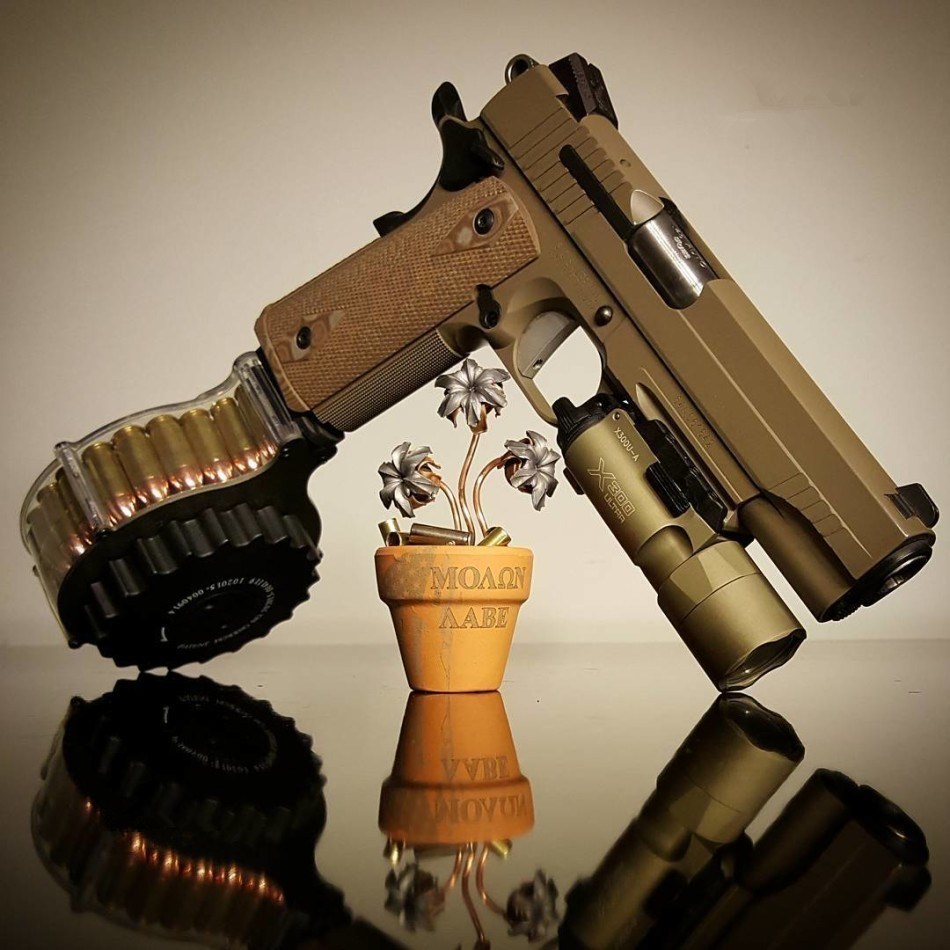

比如这是一种28发容量的.45 1911透明塑料弹鼓

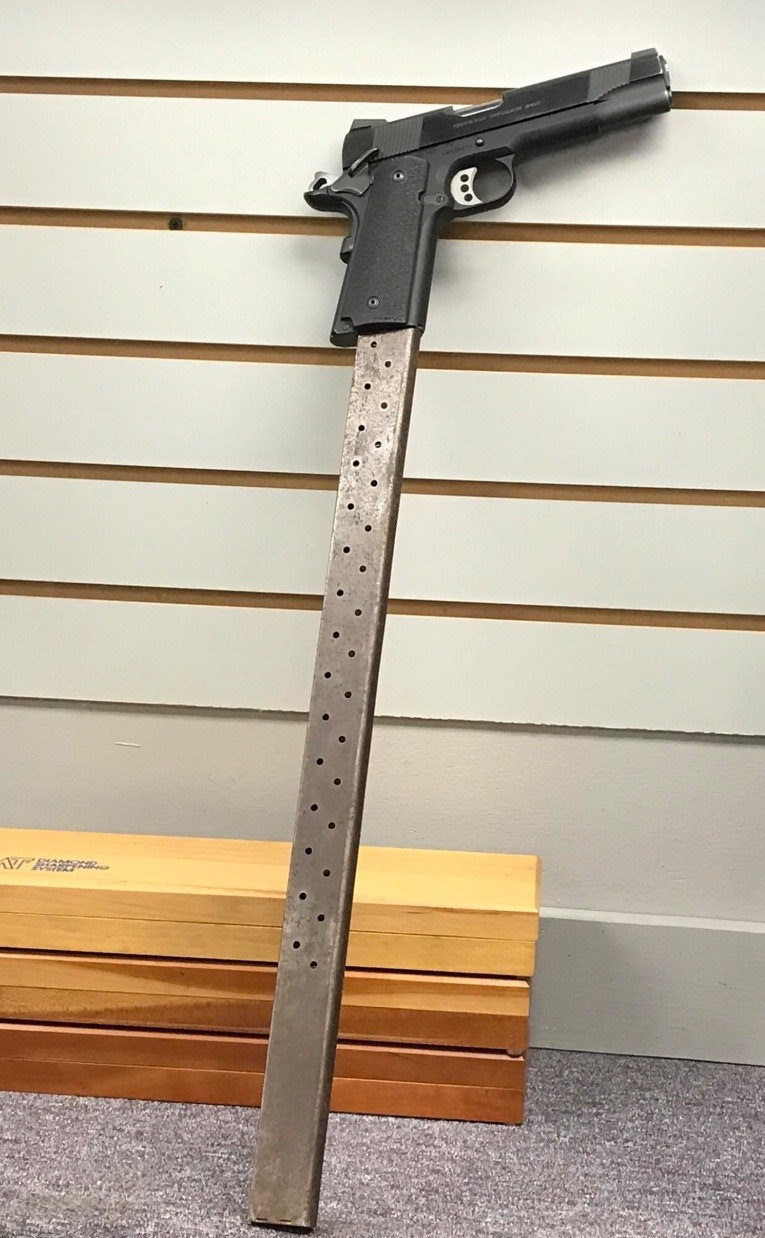

只适合玩耍的超长弹匣

参考资料:国防工业出版社出版《国外轻型步兵武器》下册
