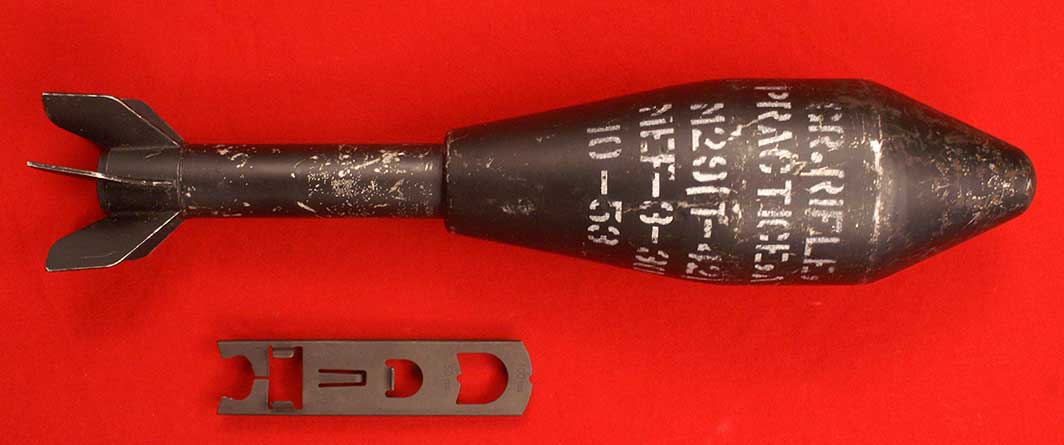

M29枪榴弹

在生产、销售601型的年代，附件里配套有发射枪榴弹的消焰器附件、专用机械瞄具，并可发射75mm M29枪榴弹。实际上01型消焰器本身就兼具22mm枪榴弹发射器的功能，但为防止在枪口向下时枪榴弹会滑出，需要在消焰器后面装上一圈弹性卡子来楔紧枪榴弹的尾管内部。另外要在三角形准星座前面固定上枪榴弹的表尺，从表尺刻度来看，M29枪榴弹的有效射程为100码左右。（在Weapons of the world photo Albums找到的资料）

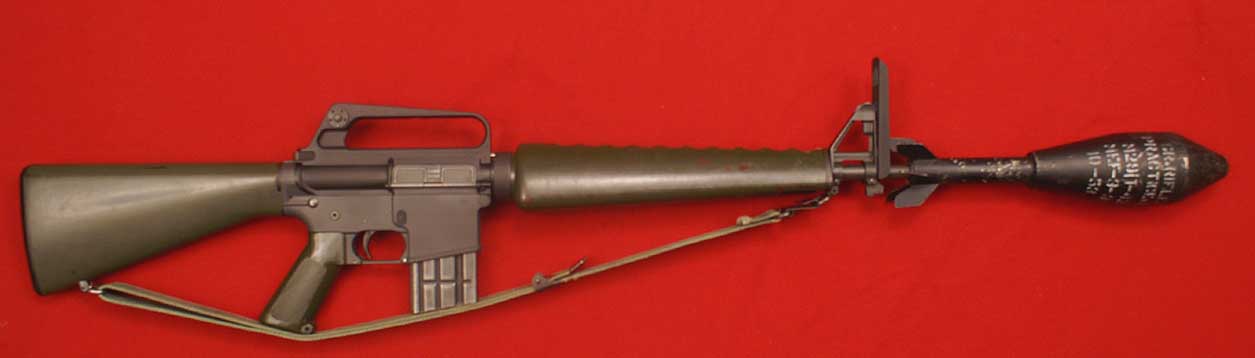

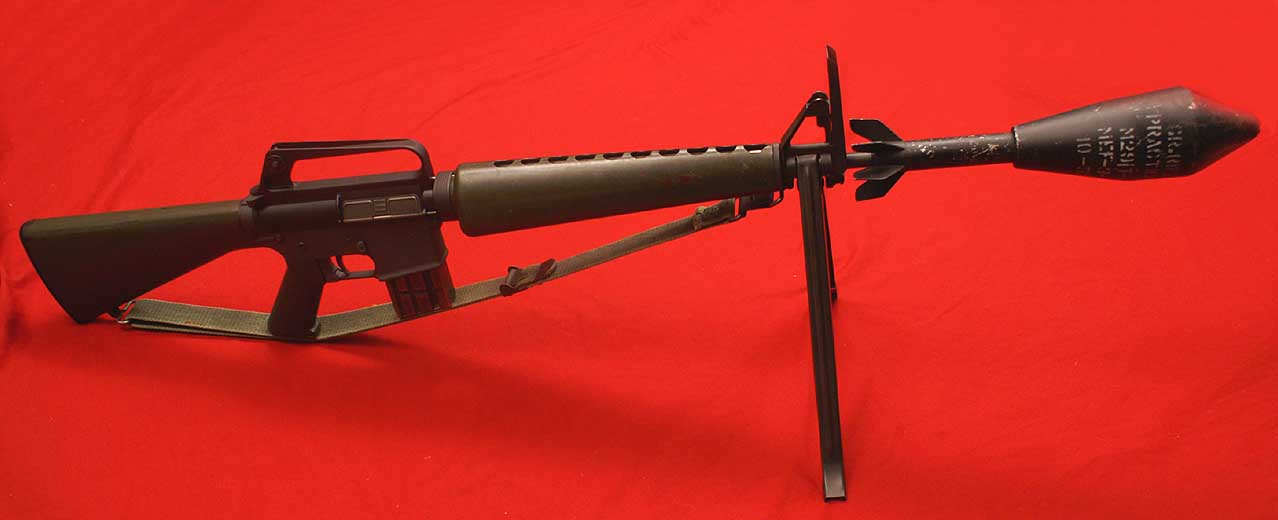

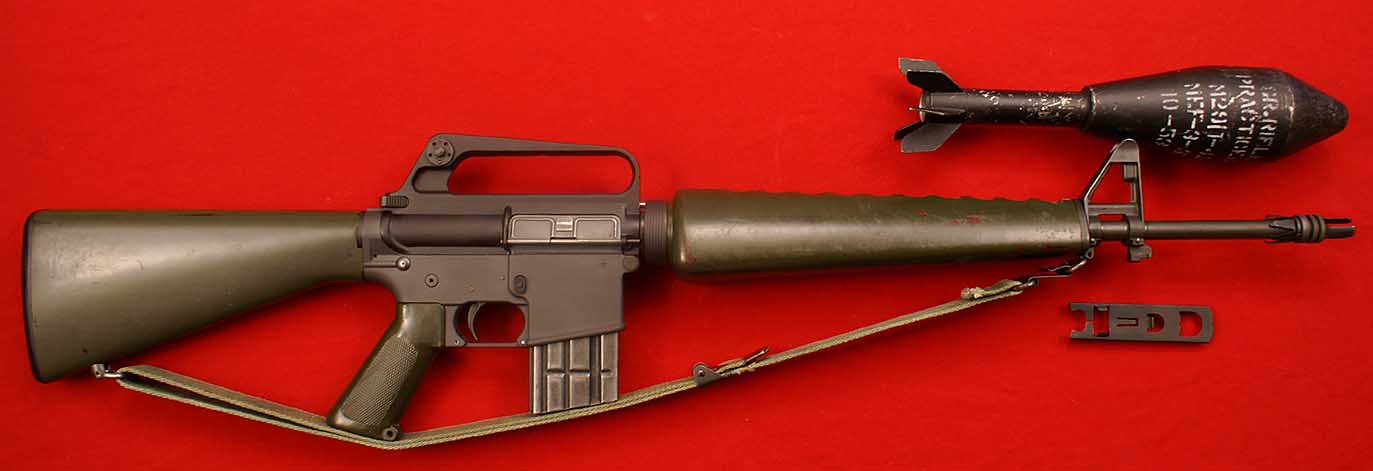

601型步枪与M29枪榴弹

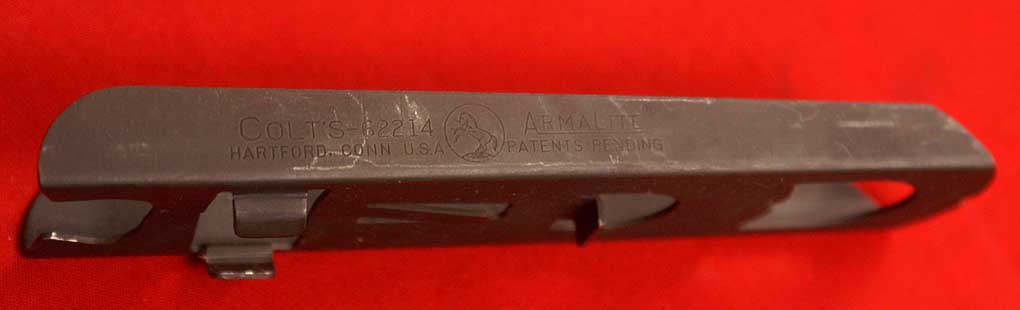

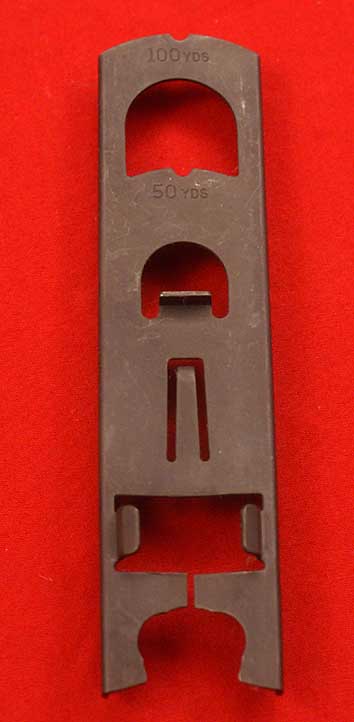

枪榴弹瞄具

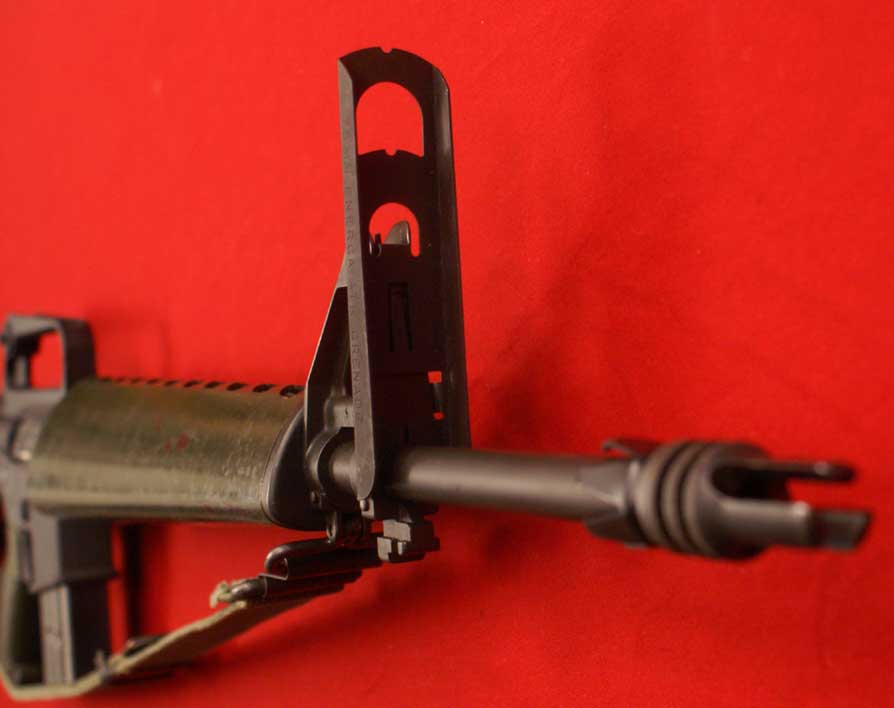

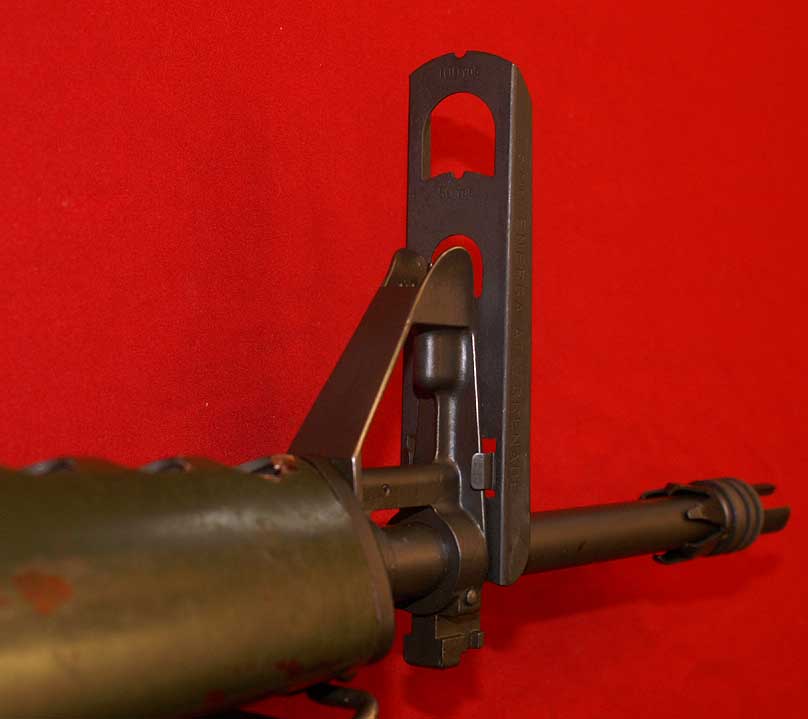

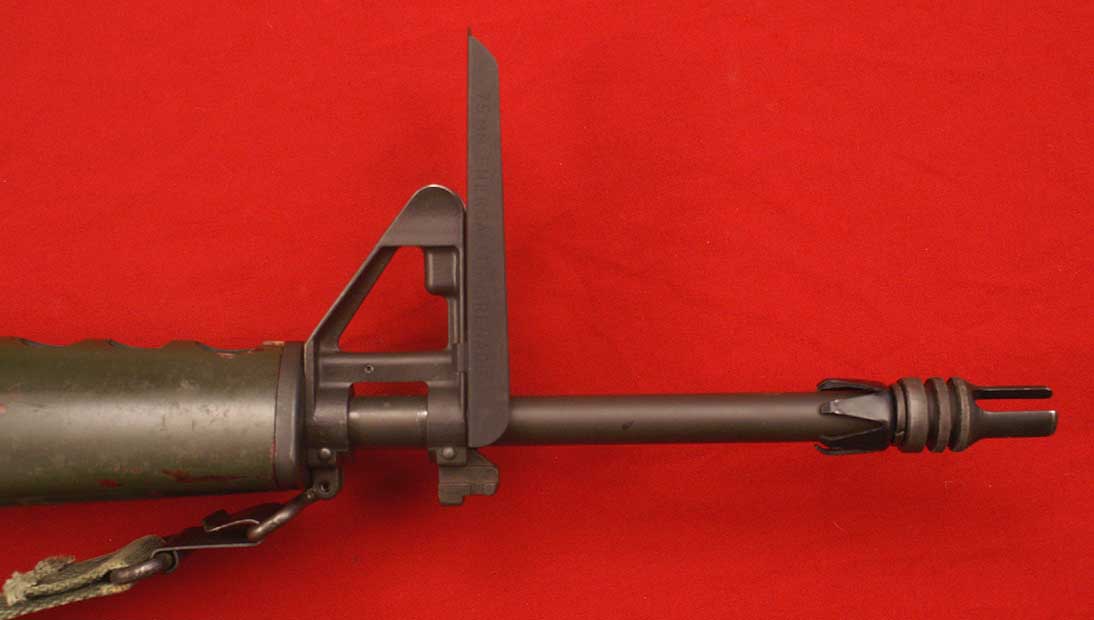

枪榴弹瞄具的安装效果

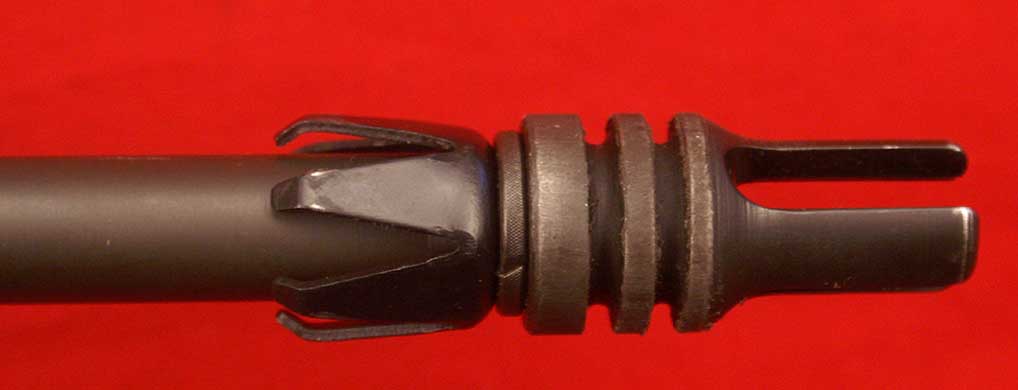

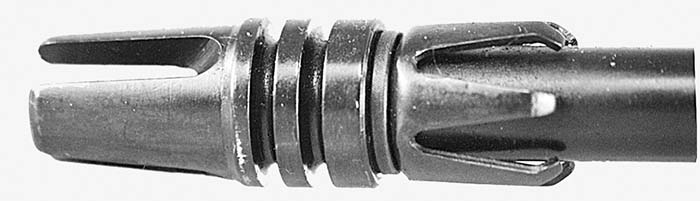

01型消焰器后后面带有弹性卡子的榴弹环

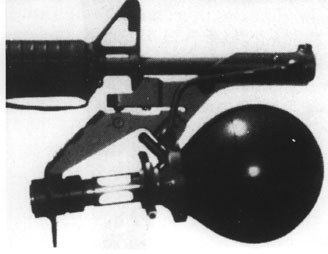

RAW和HESH-RAW攻坚弹药

这种RAW（Rifleman's Assault Weapon，步枪手突击武器）由美国布伦斯威克防务公司（Brunswick）在1970年代末开始研制的。1978年初，美陆军导弹司令部和布亚斯韦克公司合作研制了一种挂在步枪枪管下方的步兵攻坚武器。攻坚弹的战术用途主要是用于城市作战时破坏、击毁敌人建在市区的碉堡，地堡和其他工事，清除各种路障，也可以用于攻击敌人的轻型装甲车和无装甲防护的车辆，在弹内加上预制破片后，还可用于杀伤敌人的集群目标。

RAW于1980年代初就已基本研制成功，后来又几经修改，于1989年元月完成技术鉴定试验，1992年又参与了美海军陆战队的单兵破障弹药选型，被列为入选对象，并进行了小批量生产供部队试用。

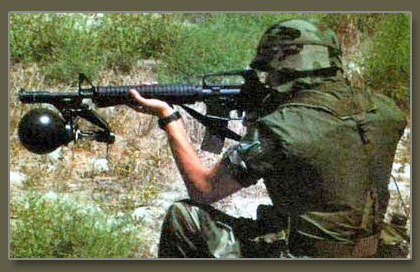

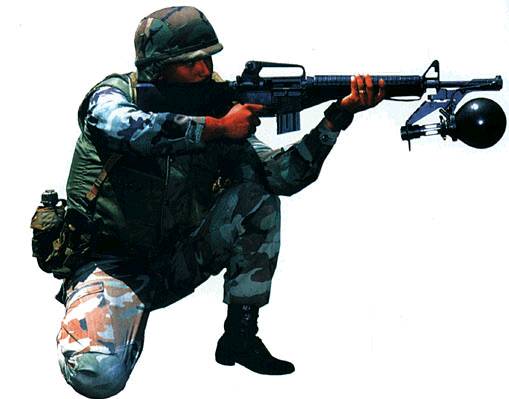

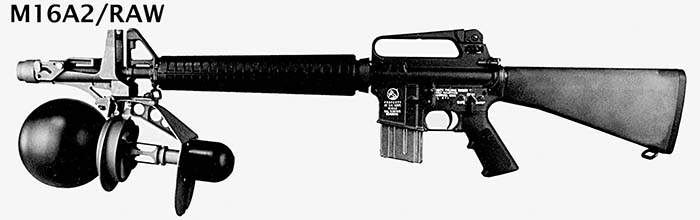

RAW是用一发普通枪弹从M16步枪上发射，采用枪上普通瞄具，通过一个发射支架联接在枪口下方。发射时，枪弹的火药燃气点燃RAW的固体火箭发动机，从而将其发射出去。该系统射击时基本无后坐力，也无可见火光，噪声级别比步枪低，可在封闭空间内发射。

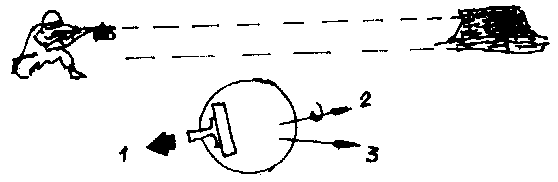

RAW虽然只是借助步枪发射，但其威力却可以与一般的单兵火箭匹敌。它可在200mm厚的钢筋混凝土墙上炸出一个直径达360mm的大洞。也可以击毁其他战场目标。RAW攻坚火箭弹的战斗部形状是球形，弹径为140mm，重1kg。采用旋转稳定方式，火箭发动机的燃气喷管与弹轴直线之间成一定夹角，给弹一定的升力以克服作用在弹上的重力，使攻坚弹在300m内的飞行弹道是平直的。因此RAW攻坚弹在200m以内可以直接瞄准射击，不需考虑距离的修正量。

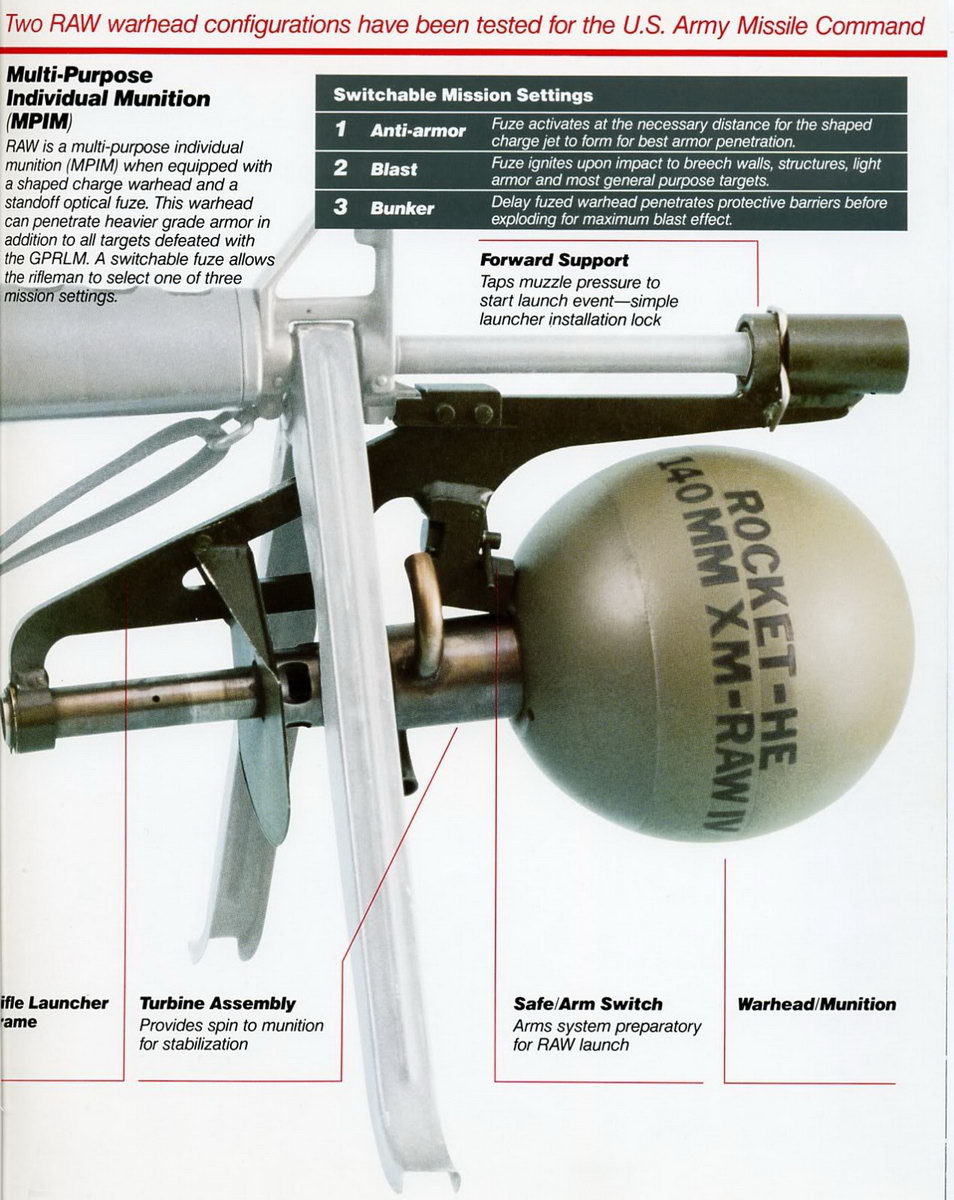

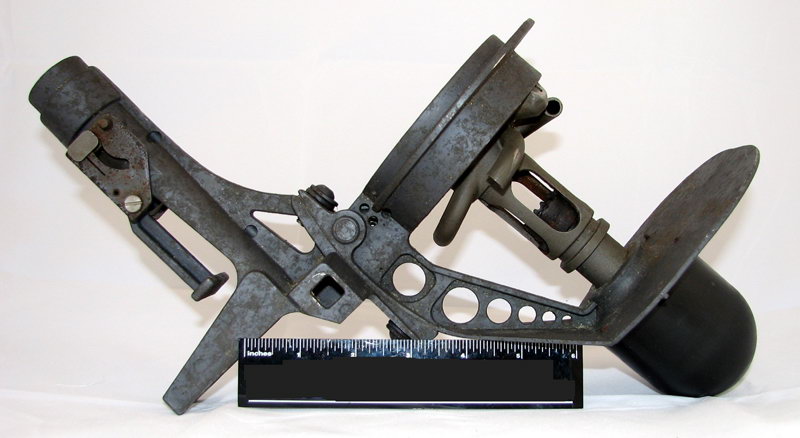

RAW的发射支架是由一个两脚架、一个卡口和一个安装在两脚架内可以自由旋转的涡轮组成，发射器由发射器的卡口固定在枪口的下方，涡轮固定在卡口内两个简单的轴承上。发射支架可以在步枪上携行而不影响步枪的正常工作，因此发射RAW时不需要专门去更换空包弹，安装和折除不需要专门工具。

RAW采用“软发射”方式，所谓软发射是指在密闭的空间内发射时，对射手没有危险。由于借助步枪发射，射手距发射器很近，如果火焰后喷，对射手是不安全的。设计者做了大量工作，使RAW不仅在发射时没有后喷火焰和发射痕迹，而且在飞行中也很难见到喷出的火焰，使敌方无法找到这个武器的发射位置。

除M16外，RAW也可以在其他5.56mm口径的突击步枪上使用，并开放出除攻坚弹外的其他弹药，包括破片杀伤弹、高爆弹、破甲弹和催泪弹等几种弹型。

主要诸元：全重3.85kg，最大外径140mm，最大飞行速度200m/s，直射距离200m，最大曲射距离2000m，碰炸引信，可穿透41cm厚砖墙、31cm厚的混凝土、5cm厚的铝板和1.9cm厚的轧制钢板，铝板和钢板的透孔直径均为12.7cm。

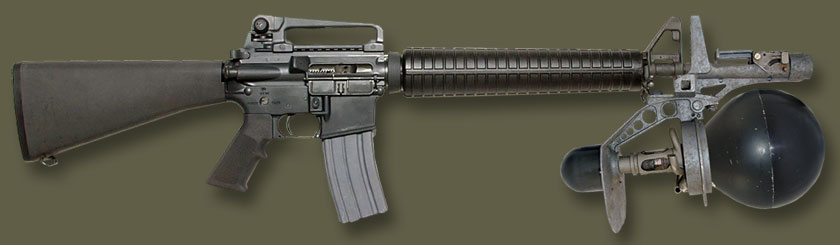

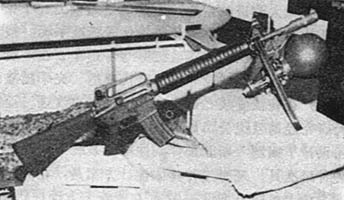

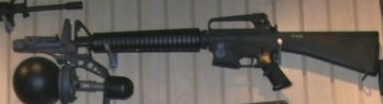

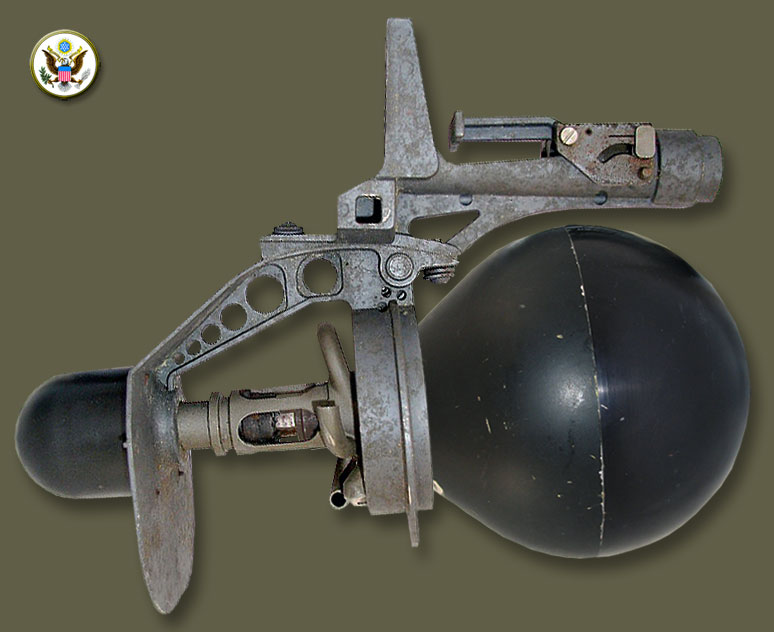

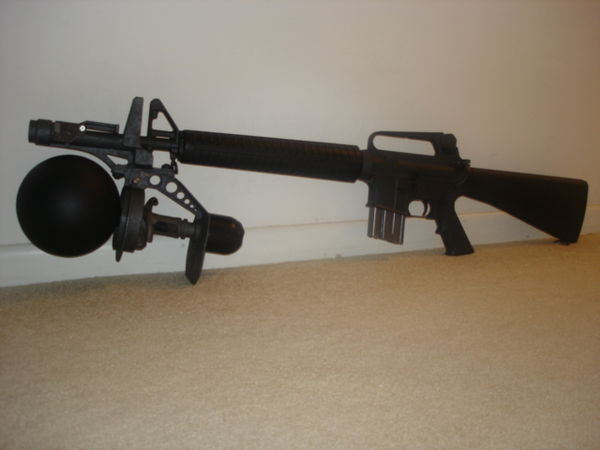

博物馆里的RAW

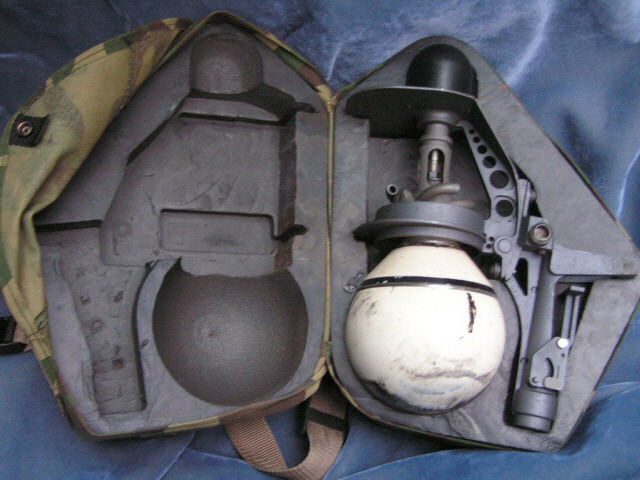

RAW的携具

后来RAW改进为新的高爆碎甲-步枪手突击武器（HESH-RAW）参与美国陆军的多用途单兵弹药（Multipurpose Individual Munition——MPIM）计划，与原来的的区别是：采用了一枚由光学传感器引爆的EFP（爆炸成型弹药）战斗，引信具有碰炸/延时功能，可以根据目标性质对引爆方式进行选择。可在200m距离上击穿城市目标、战地工事和轻型装甲车辆。但也竞争失败。RAW系统没有得到美军采用。

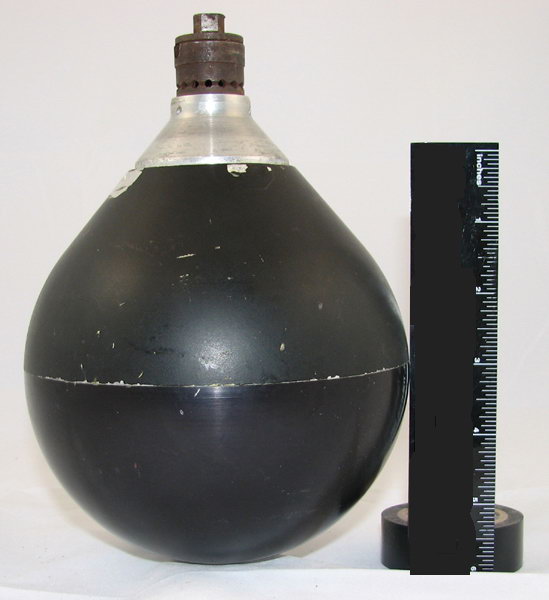

HESH-RAW

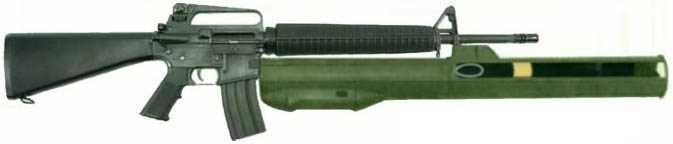

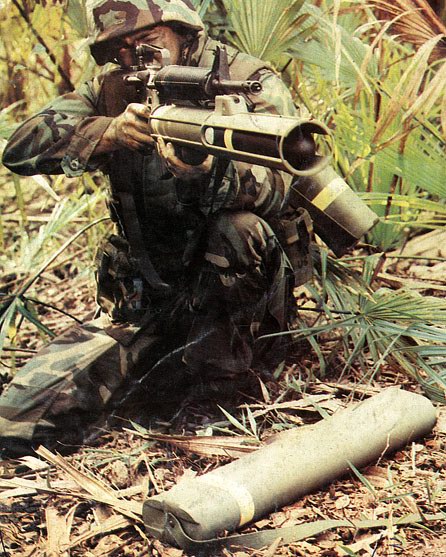

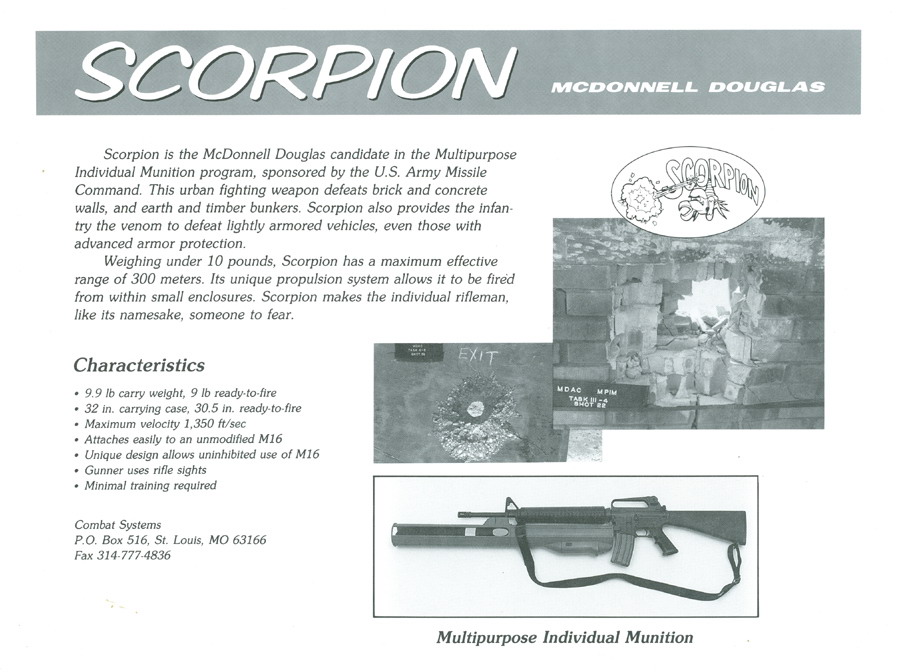

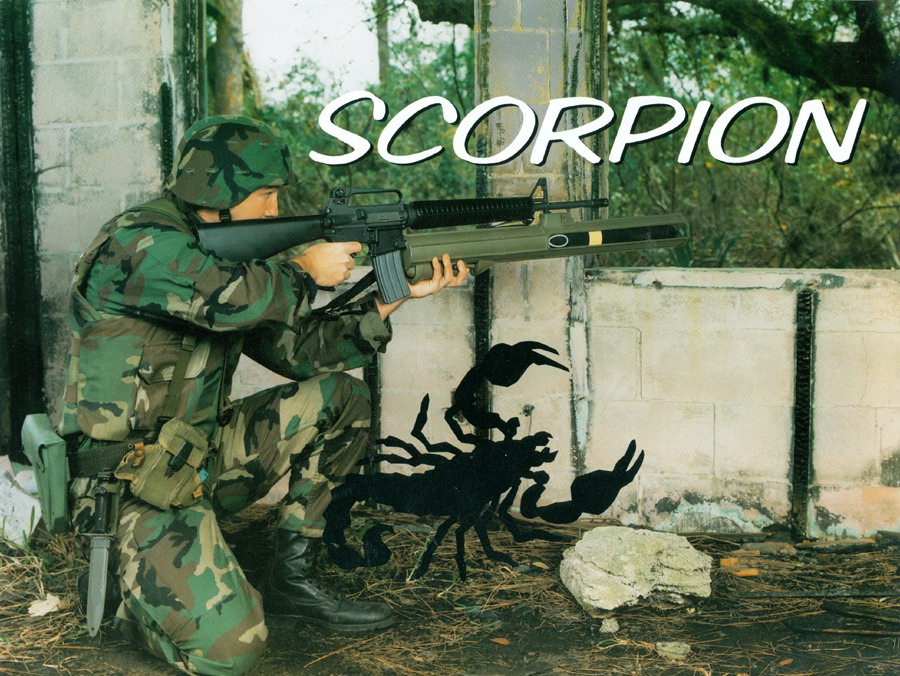

“蝎子”Scorpion UFW

这是美国麦克唐纳·道格拉斯火箭公司参加MPIM（Multi-Purpose Individual Munition，多用途单兵弹药）原理验证试验的竞争产品，名为“蝎子”式下挂发射武器（Scorpion UFW）。采用戴维斯炮原理发射，其外形象M203榴弹发射器，也是安装在M16步枪前端下方，利用步枪上的普通瞄具发射。无后坐力，可在封闭空间内发射，一次性使用。主要诸元：口径66mm，重4.1kg，长79cm，有效射程为50米至300米，300米内可穿透30cm厚砖墙或20cm厚混凝土后再爆炸。弹头为动能／成型装药式，尾翼稳定，对反应装甲有一定效能。不过与HESH-RAW一样，在竞争中失败。

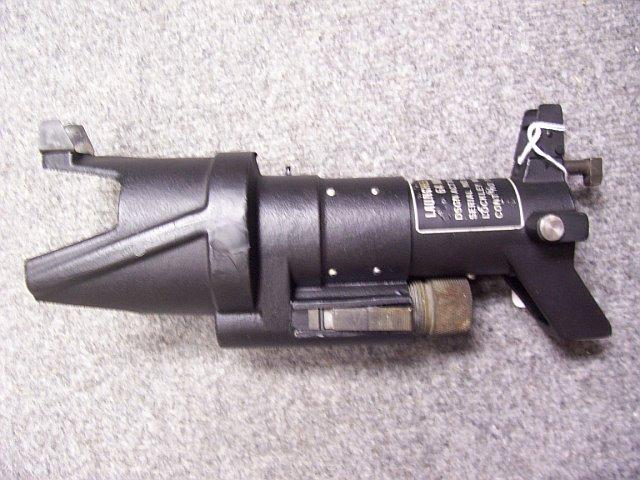

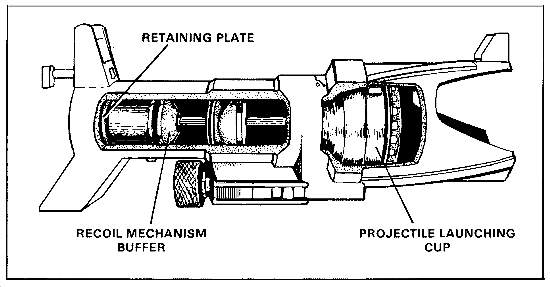

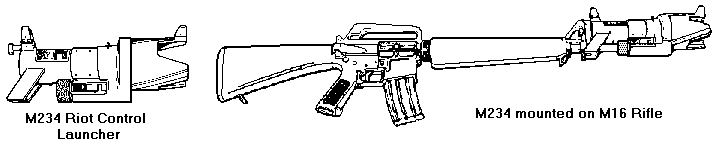

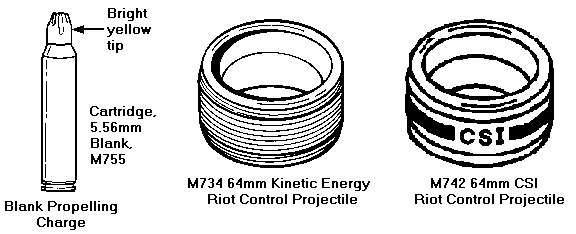

M234防暴弹药发射装置

M234防暴弹药发射装置（Riot Control Launcher） 是空包弹的火药燃气来推动各类防暴弹的，发射器上有瞄准具，但发射器本身会阻挡步枪的正常瞄准。不过这种 发射器主要用于对付骚乱场面，发射防暴弹药，因此对彷碍步枪的正常使用也没多大关系。

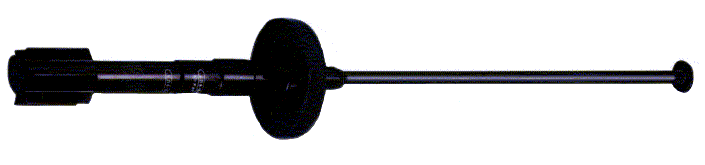

Simon破障弹

这一种名为Simon的破障弹是以色列国防军开发用于城市作战的一种破门弹药，专门用于对付各种坚固的门窗，而且士兵也不需要冒险站在门后去踢门。目前除以色列外，美国也已经采用这种破障弹。

发射方式

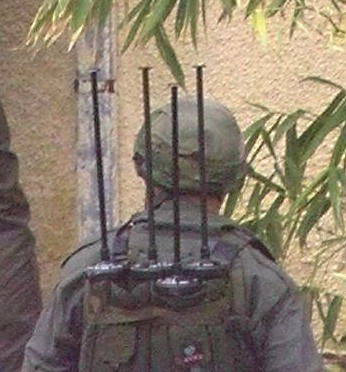

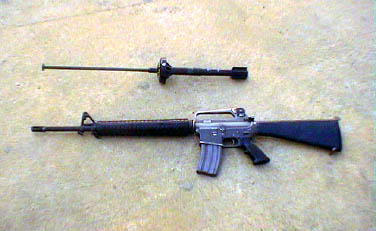

携行方式
