Mk.18 Mod 0/1 CQBR



口径: 5.56×45mm M855 / Mk.262

室内近战机匣(Close Quarters Battle Receiver,CQBR)是M4A1卡宾枪的一个可替换上机匣,其目的是为海军特种部队提供一种长度短重量轻的近战武器,但又能与SOPMOD M4的战术附件完全通用,最大限度减少后勤维护的工作量。

这套短枪管型M4A1改装套件是由位于印第安纳州Crane的美国海军地面武器研制中心(Naval Surface Warfare Center)设计的,虽然M4A1的长度已经比标准的M16系列要短,但不是适合所有的任务,如VIP保护、城市战斗或室内近战(CQB)等情形。而CQBR就是利用M16系列的模块化功能,让使用者通过更换现有武器的上机匣使其变成一种冲锋枪尺寸但发射步枪弹的短突击武器来适应任务的需求。当时有几个特种用途机匣(SPR)项目被包含进SOPMOD Block II套件中,而CQBR是其中之一。最初使用CQBR改装的M4未有正式名称时,被一些人称为NSWC CQB M4或NSWC Crane M4或其他类似的非正式名称,但正如更换特种用途机匣所转换成的特种用途步枪被定型为Mk.12 Mod 0/1一样,后来美国海军把一支已经更换了CQBR机匣的完整的室内近战步枪(Close Quarters Battle Rifle,缩写仍然是CQBR)定型为Mk.18 Mod 0。

CQBR在2000年开始服役,开始时只配发给海军特种部队,作为VBSS任务的标配武器,而后陆军的三角洲突击队、绿色贝雷帽、FBI的HRT等等也开始装备。而Mk.18 MOD0则装备美国海军的爆炸品处理小组(EOD)、负责舰艇保卫的水手等等,另外现在市场上也有厂商提供类似设计的克隆枪商品供平民和PMC企业购买。不过 根据DEVGRU退役的Kyle Defoor所说的,其实这种CQBR的需求早在1990年代中期就已经提出,不过直到2000年,NSW Crane才设计出CQBR。

在1990年代中期M4A1已经全面装备,海豹六队(DEVGRU前身)对其较为满意,尤其认为配套的KAC快拆消声器高效、好用,套用Kyle Defoor的话说,当时六队几乎100%的任务中都使用了消音器。这种局面在六队部署到波斯尼亚以后有了变化。波黑战争结束后,六队开始部署到波斯尼亚执行战犯缉捕任务。在前期的情报作业中,各类化装侦察任务、需要六队成员便衣出行;而在执行搭乘车辆的侦察任务时,更需要一种在车内随时取用且火力强大的自动武器,以便身份暴露后能压制敌人火力,给自己撤退争取时间。同时,在进行抓捕任务的过程中,虽然M4比M16更适合用作CQB任务,但加了消音器后就不是那么一回事了。以上种种任务环境,都需要一种枪管更短的M4,于是六队找上了NSW Crane,提出了短M4的研发需求,这才有了后来装备各军种特种部队的CQBR。

但这里有一个“Over gassed”的问题(指短枪管的M4A1和CQBR在安装消音器的情况下因为膛压增大,导致过多的火药气体进入武器动作机构的问题,其后果就是武器更容易变脏、故障率上升,并且在拉机柄处会有气体泄出扑向射手的面部等问题)。因此使用消声器的M4A1比M4A1需要更多更频繁的维护。其实后来三角洲部队会与HK公司合作研制HK416的初衷并非是他们认为M4A1不够可靠,而是寻求一种装上消声器后问题更少的短枪管AR。

虽然CQBR是为几十米距离的室内近战环境而设的,但即使在开阔一点的环境下也能用。这几年,越来越多的特种作战单位把M4换成CQBR,引用一名退役的陆军第3特种大队(3th SFG)队员JD Potynsky的原话:“我的单位承担着直接攻击行动(Direct Action)的任务。我们的主要渗透方式是依靠车辆。大部分的目标都是大院类型。这意味着我们大部分实际威胁都在100米的半径内。这同时意味着我们和我们有车载武器(.50机枪或者Mk19榴弹发射器)的车辆之间的距离从来不会超过200米。…………由于我们的任务要求很少要求我们用M4交战超过150米,当我们接受到Mk18上机匣的时候,很多人包括我自己都更换到了这种更短小更机动灵活的武器平台。使用制式子弹加上我们的射击技巧,在我们执行任务的时候,它(Mk18)能表现出媲美SOPMOD(这里指M4)的精度以及在狭小空间里更快的反应速度。”

有意思的是,曾经有个美国陆军特种部队的人在社交媒体上晒出他的CQBR步枪时说他们陆军从来没装备过Mk18,海军的武器才叫Mk18,他们陆军只装备了“短上机匣的M4A1”。这个问题表面看来似是美国海陆之争氛围中陆军士兵的傲骄,但其实陆军照样使用Mk19这类由海军定型的武器,不存在不使用“Mk”前缀名称的武器。真正的原因可能与美国人喜欢玩文字游戏有关:

首先,美军对AR枪支的认定,是按下机匣算的,所以型号、枪号、政府财产信息等都是刻印在下机匣上,而上机匣则可以算作附件在这里有另一个例子可以加深读者们的理解,详见AD-15中对Reaper 33上机匣列入SOPMOD II配件的解释)。所以SOCOM所购买的10.3英寸枪管的CQBR上机匣,不能算枪,而要算作配件。SOCOM给下属单位配发这种SOPMOD的配件,让特种兵们根据任务的需要,在M4A1的下机匣上装上这个配件。而装上这个“配件”的M4A1就叫M4A1中的CQBR枪。

另一方面,美国海军订购的,其实是更换了这种上机匣的整枪,做法就是:海军把库存的M16A1交给供应商,由供应商给这批M16A1换成CQBR规格的上机匣(但与SOCOM不同的是,海军订单中的枪管长10.5英寸),同时在下机匣弹匣插座的侧面打上MK18与锚的标记——这种做法就跟美国空军由旧枪改造成GUU-5/P时,把下机匣原本的枪型打上删除线,再在空位补打上“GUU-5/P”一样,不过海军要刻上的信息比较多,所以不像空军那样只是在机匣左侧空位补打刻字,而是在右侧去补打刻字。总之,海军所采购的是一种叫Mk18的整枪,而不是配件。

因此,CQBR和MK18的仓储号都不一样。CQBR上机匣的北约仓储号(NATO Stock Number)是1005-LL-L99-5996,而一支完整的Mk18短卡宾枪的国家仓储号(National Stock Number,NSN)则是1005-01-527-2288。前者订购单位是SOCOM,后者则是海军(据查空军也有订购过)。

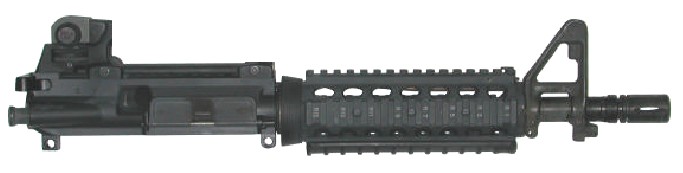

CQBR上机匣

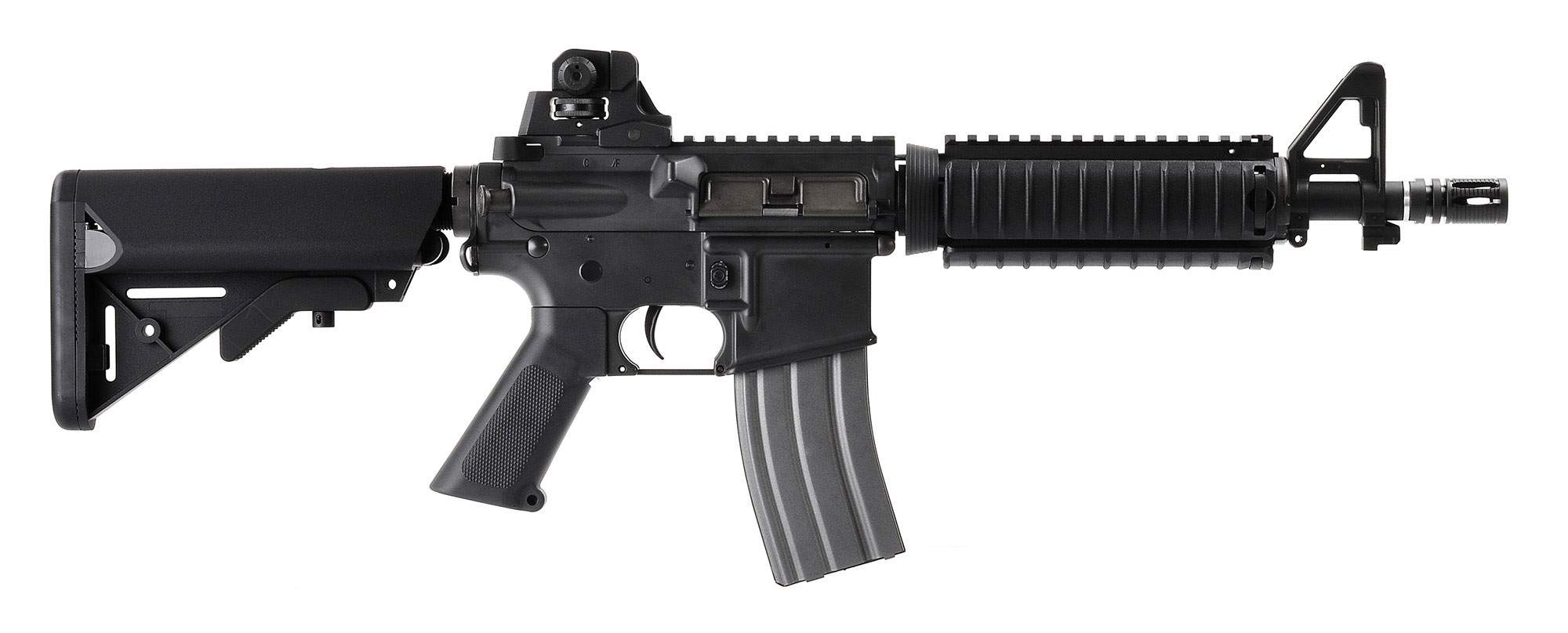

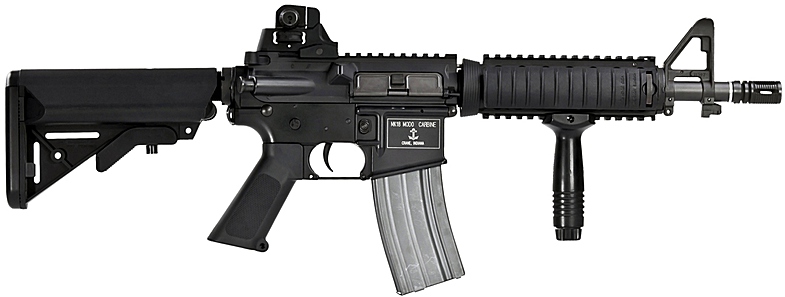

Mk18 Mod0的整枪

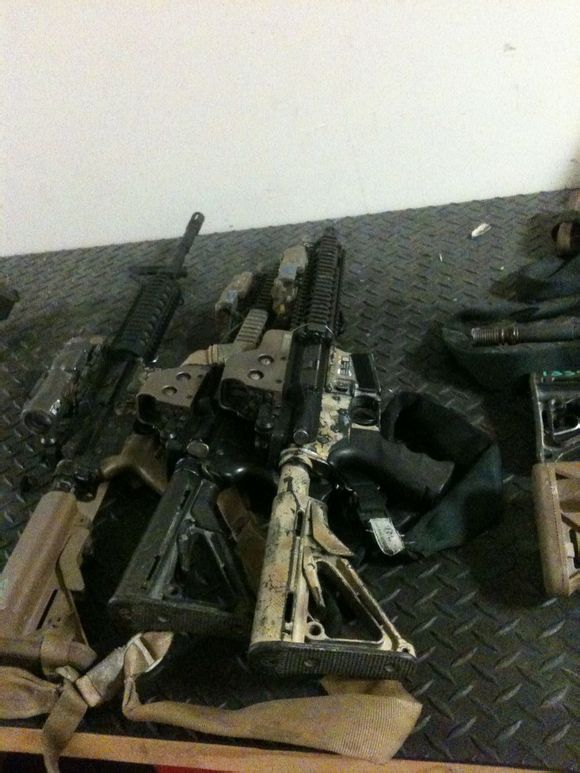

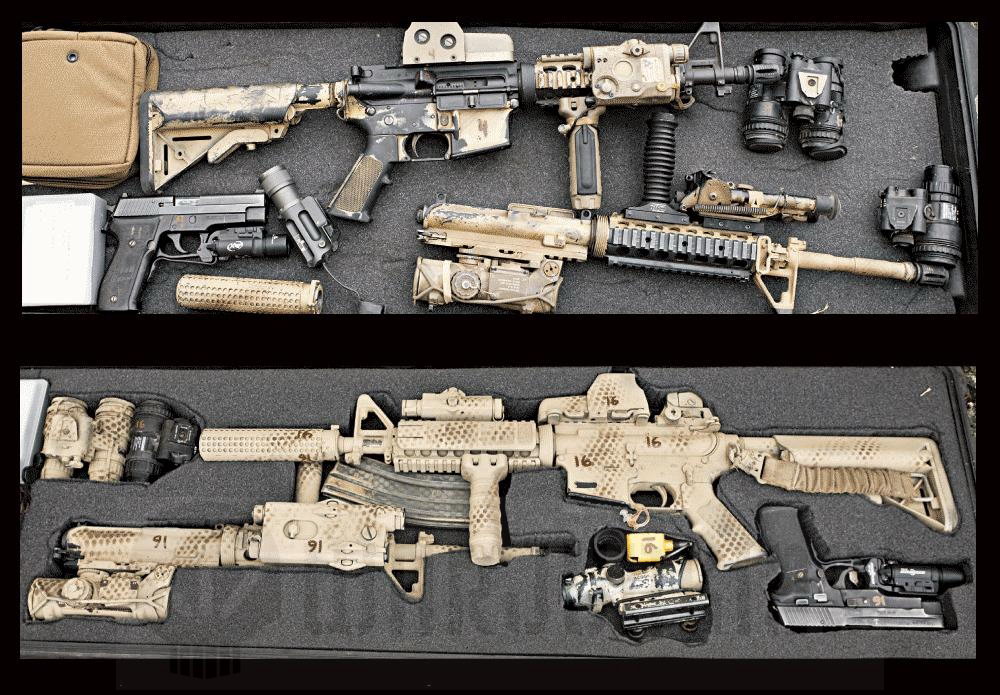

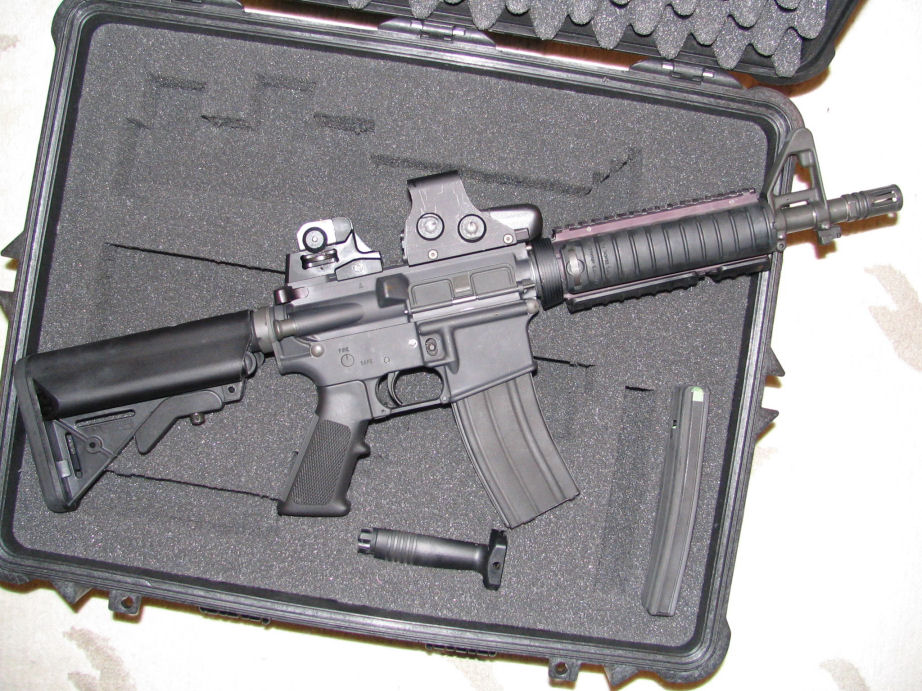

普通海豹部队的M4A1枪箱,每一把M4A1都配备一长一短两个上机匣,根据任务需要或个人喜好去决定用什么样的组合

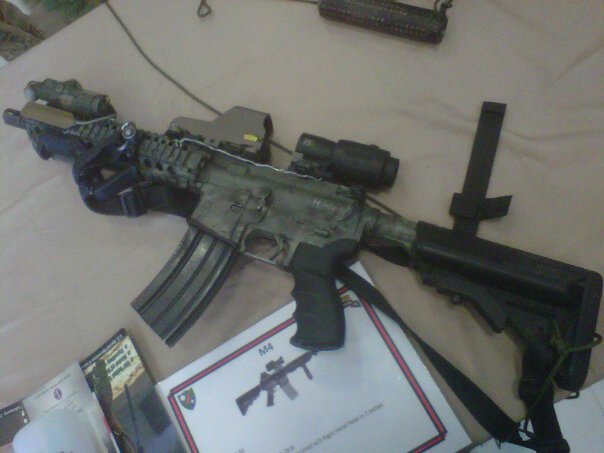

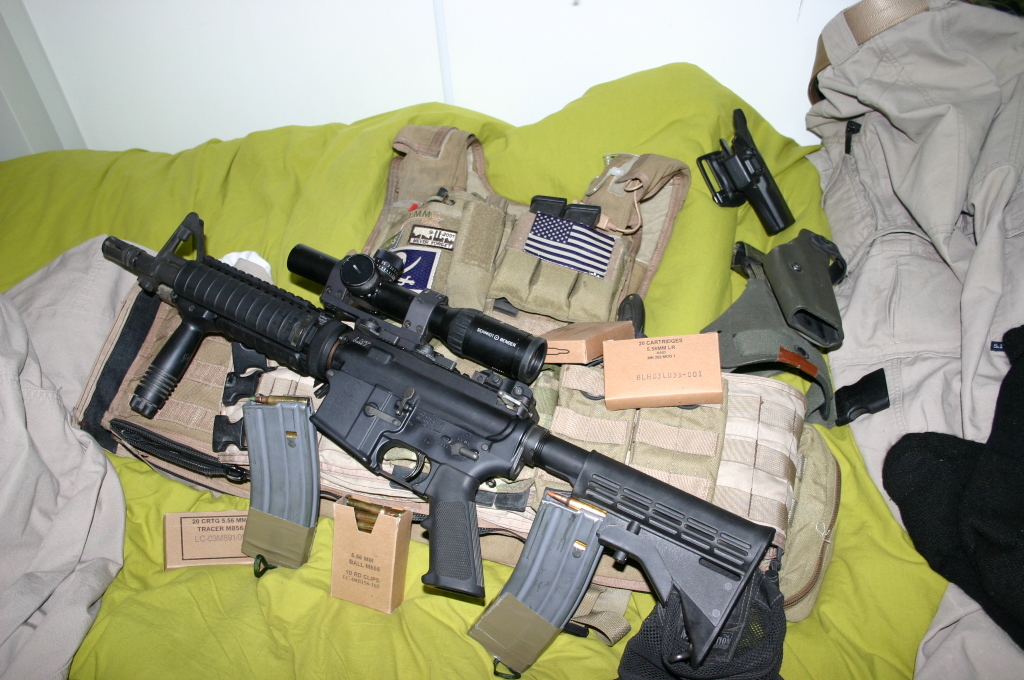

一个绿色贝雷帽士兵在网上展示他们单位中的“短上机匣M4A1”,他说陆军从来没有装备过海军的MK18,从他的描述来说,绿色贝雷帽和普通的海豹部队一样,都为每一把M4A1配备了一长一短两个上机匣,根据任务需要或个人喜好去决定用什么样的组合。由于下机匣不像船上水手的MK18那样会改机匣铭文,所以陆军他们不用MK18来称呼这件武器。

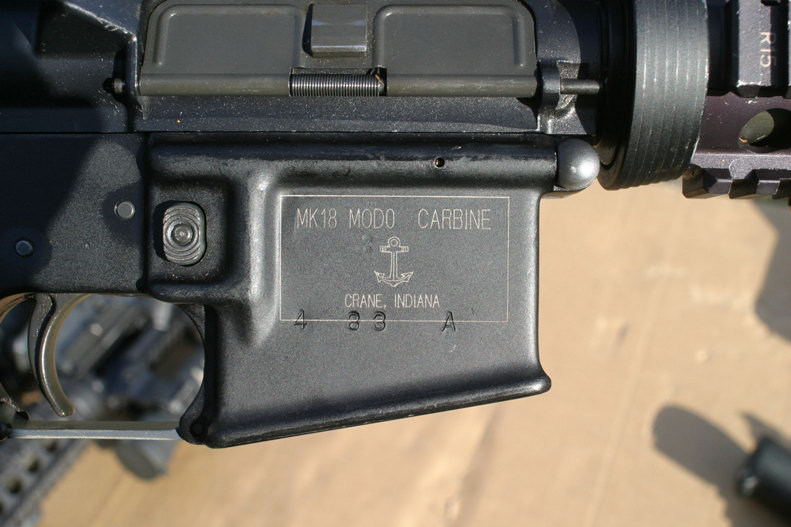

海军采购的Mk18上有补刻上去的Mk18标记,而SOCOM采购的CQBR是让使用者自己装在自己的M4A1下机匣上,所以就不会有Mk18的标记

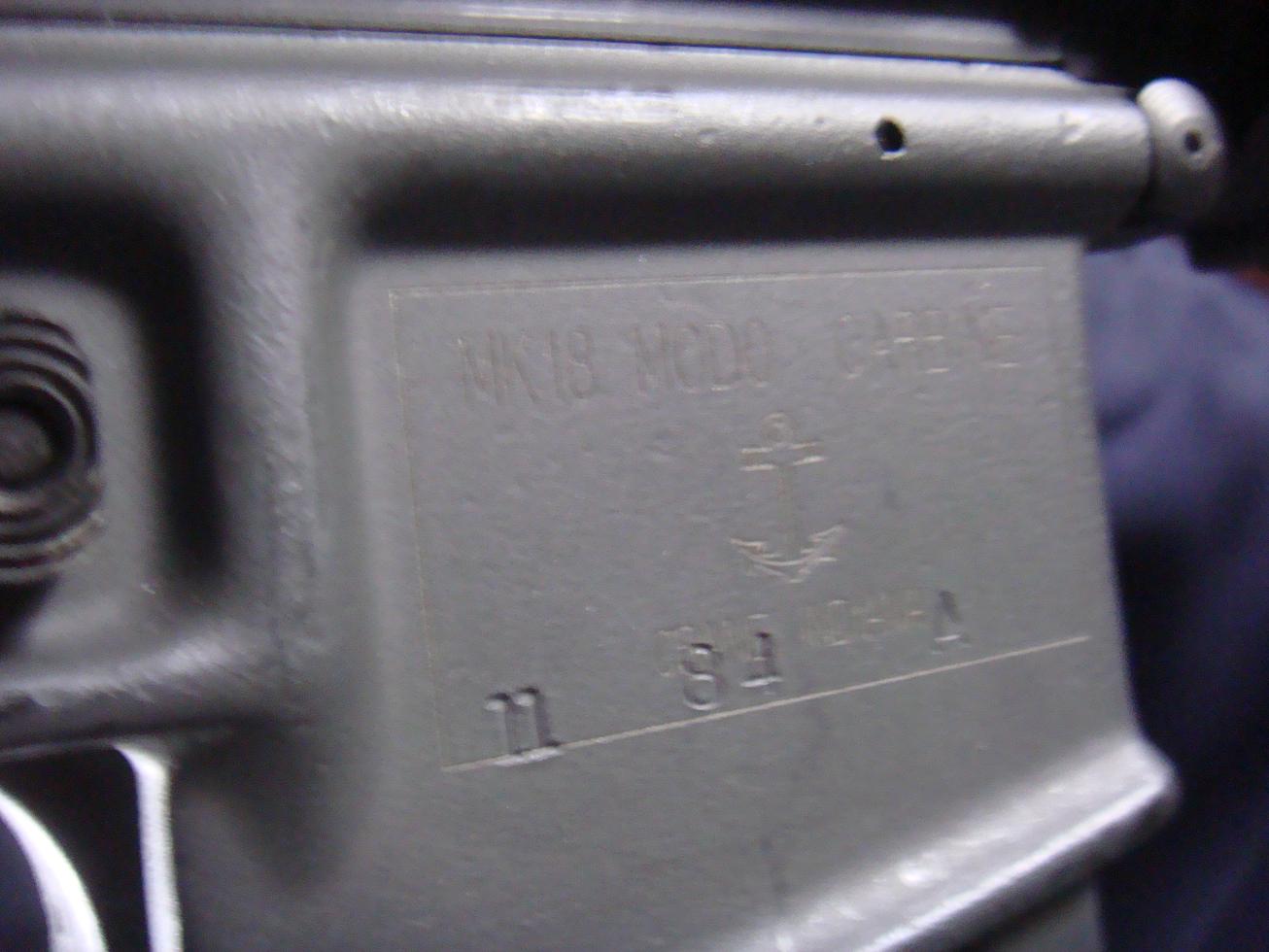

注意此图中的弹匣座上的Mk18 MOD0标记,这是美国海军登船小队(Navy Ships boarding Teams)的武器

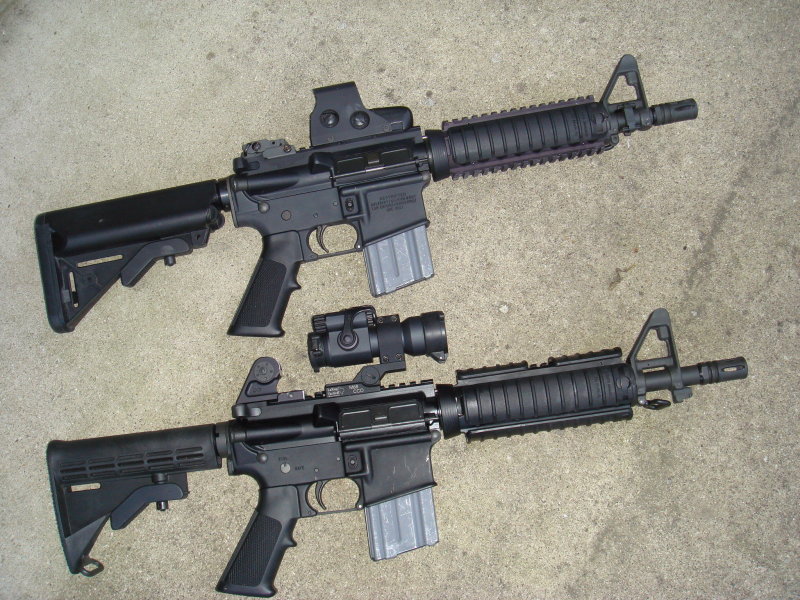

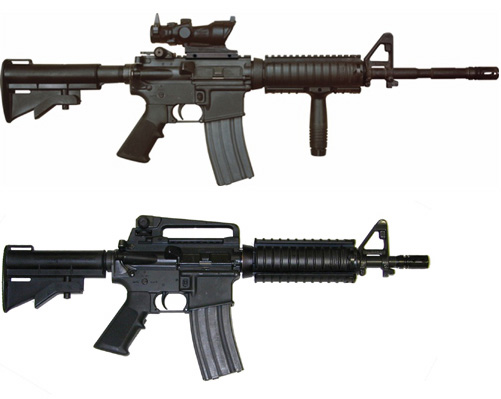

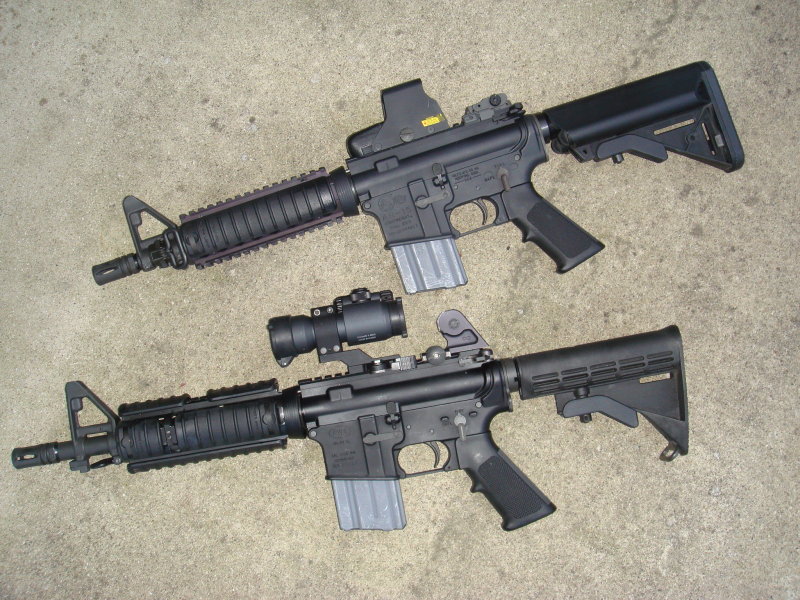

普通的M4A1(上)与更换了CQBR的“短上机匣M4A1”(下)

枪管长度仅10英寸多一点,比Colt 733/933的11.5英寸枪管要短,而与14.5英寸枪管的CQBW M4系统相比较,其实Mk18这才是名副其实的CQBW M4。但CQBR的改进并不仅仅是简单地缩短枪管,它的主要改进如下:

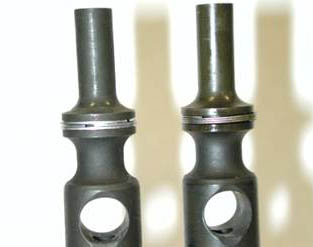

左为原M4A1气环,右为CQBR的新气环

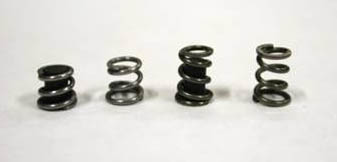

左为4旋拉壳簧,右为5旋拉壳簧

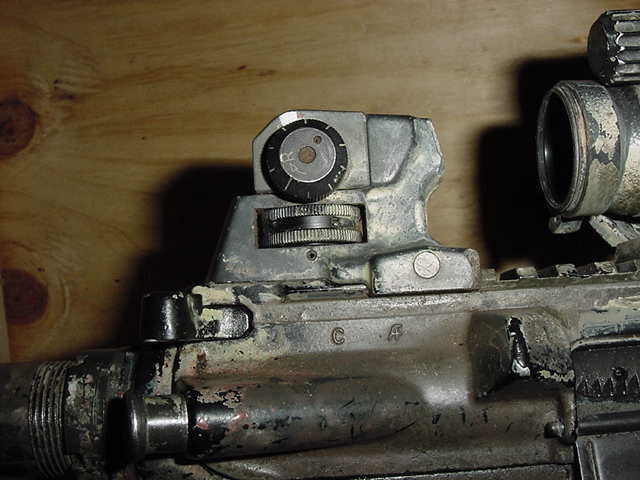

切断提把的CQBR的照门

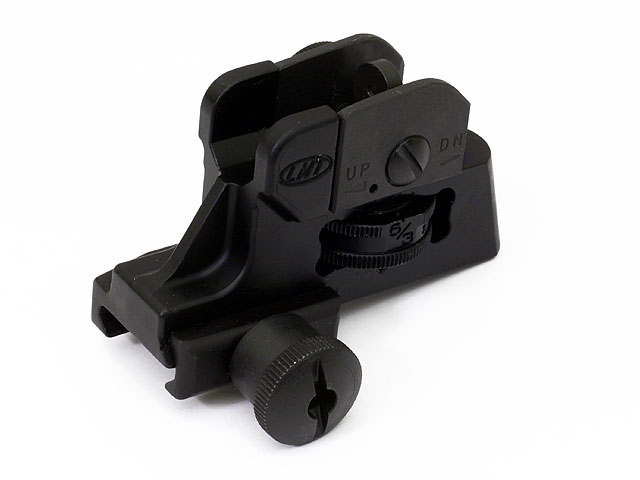

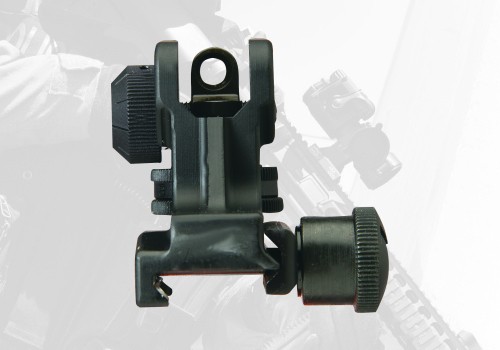

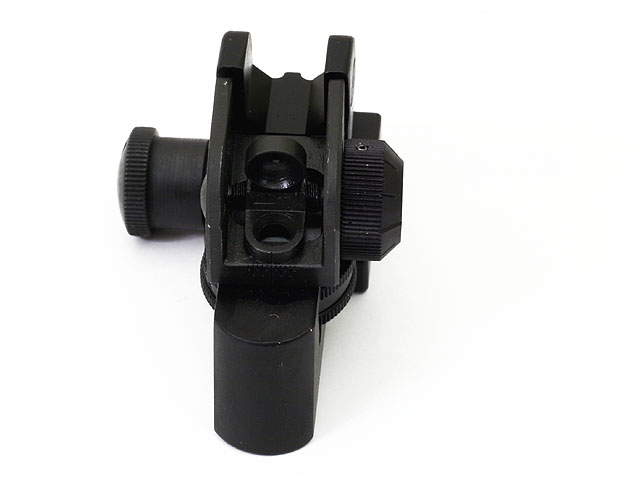

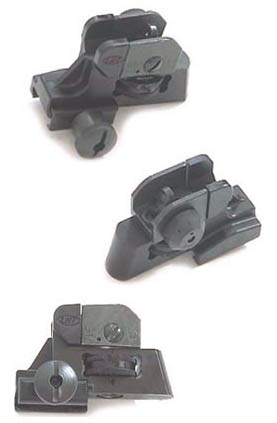

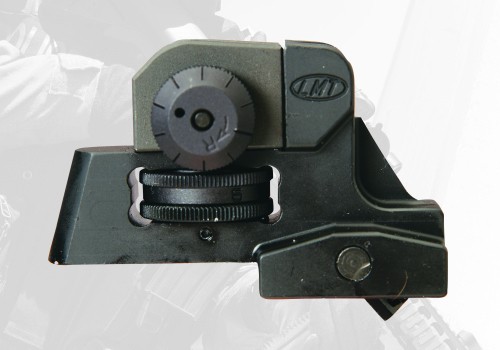

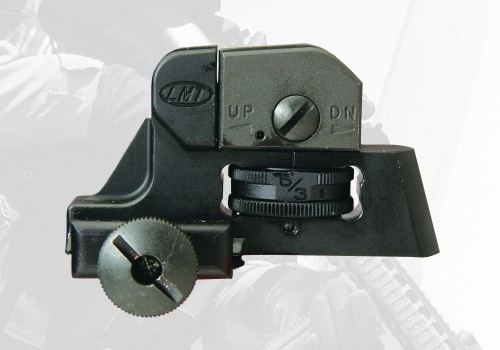

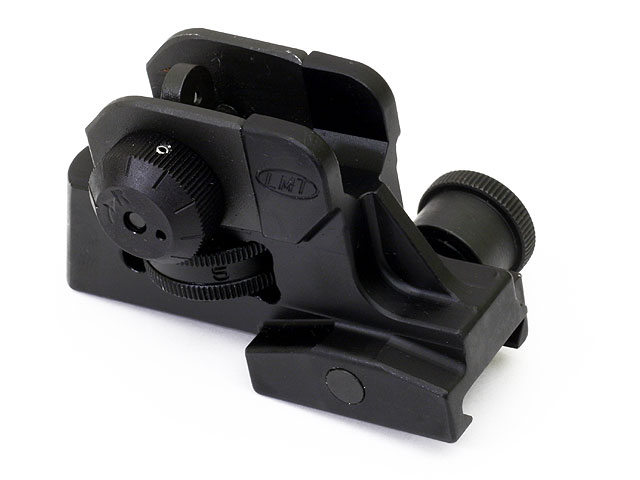

LMT的照门

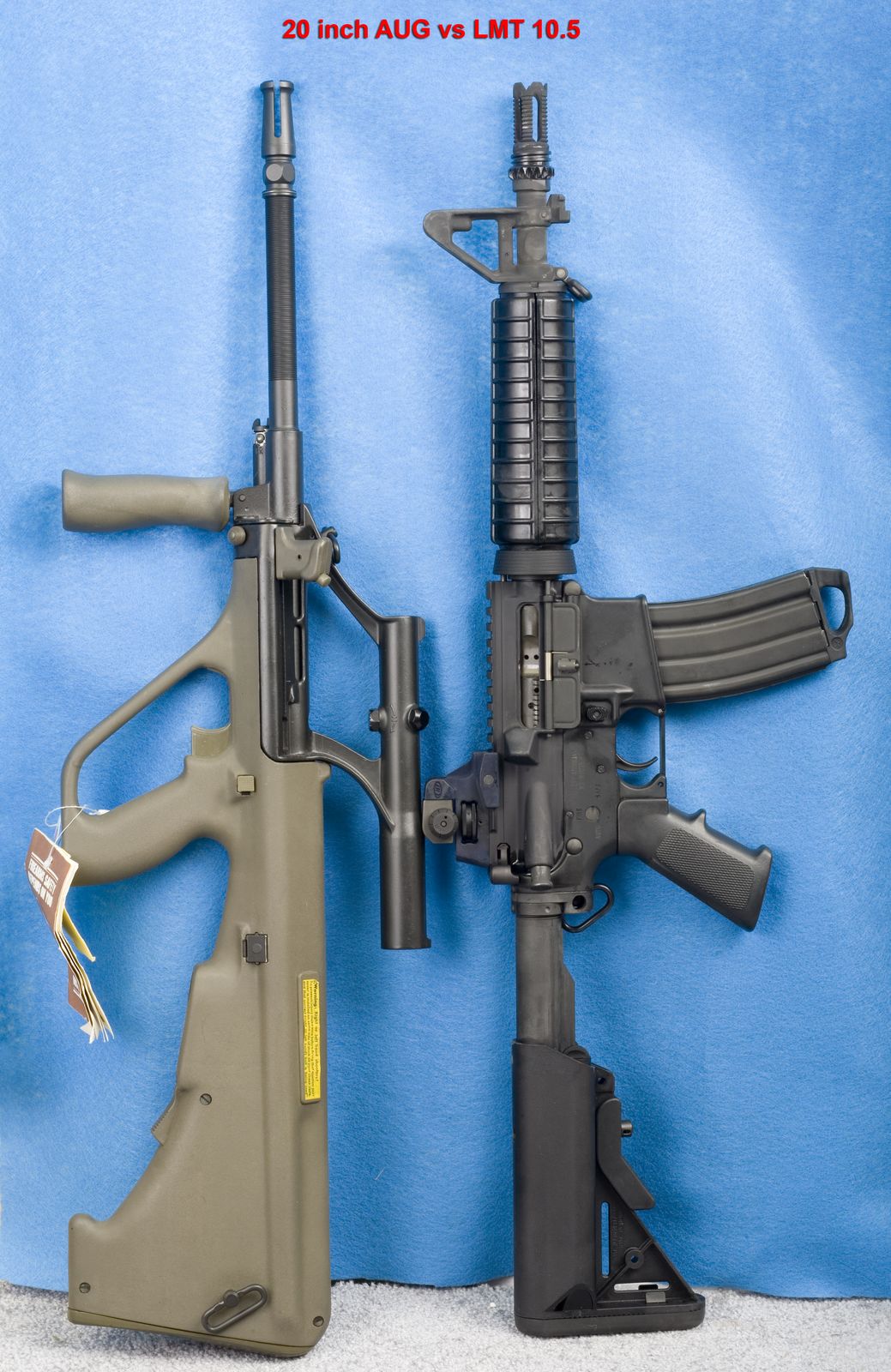

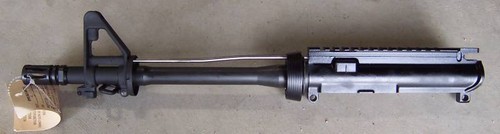

LMT的10.5英寸枪管

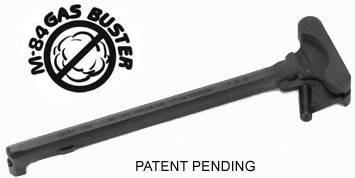

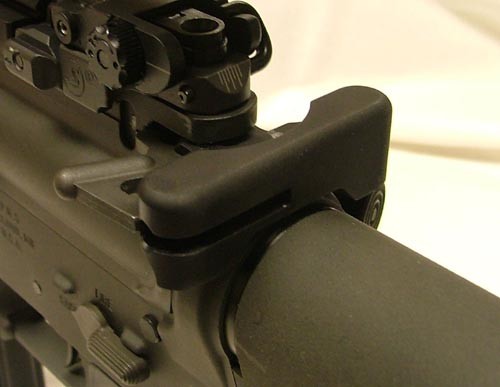

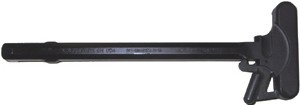

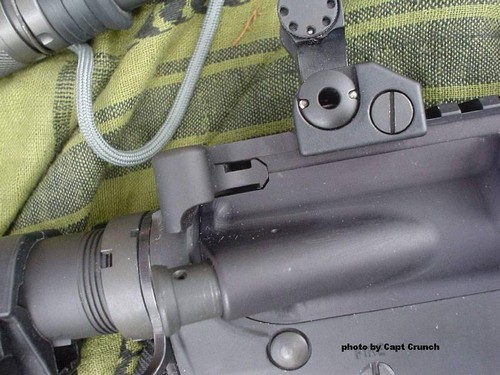

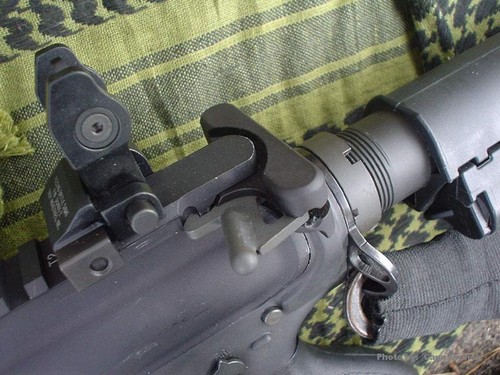

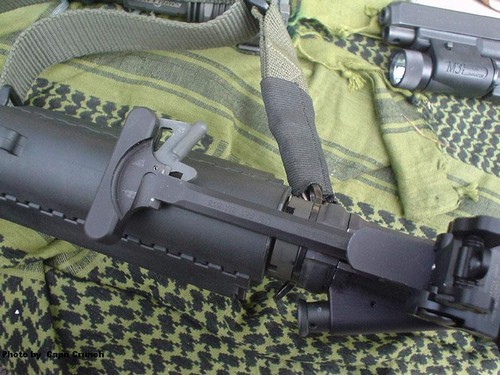

PRI的M84 GAS BUSTER拉机柄

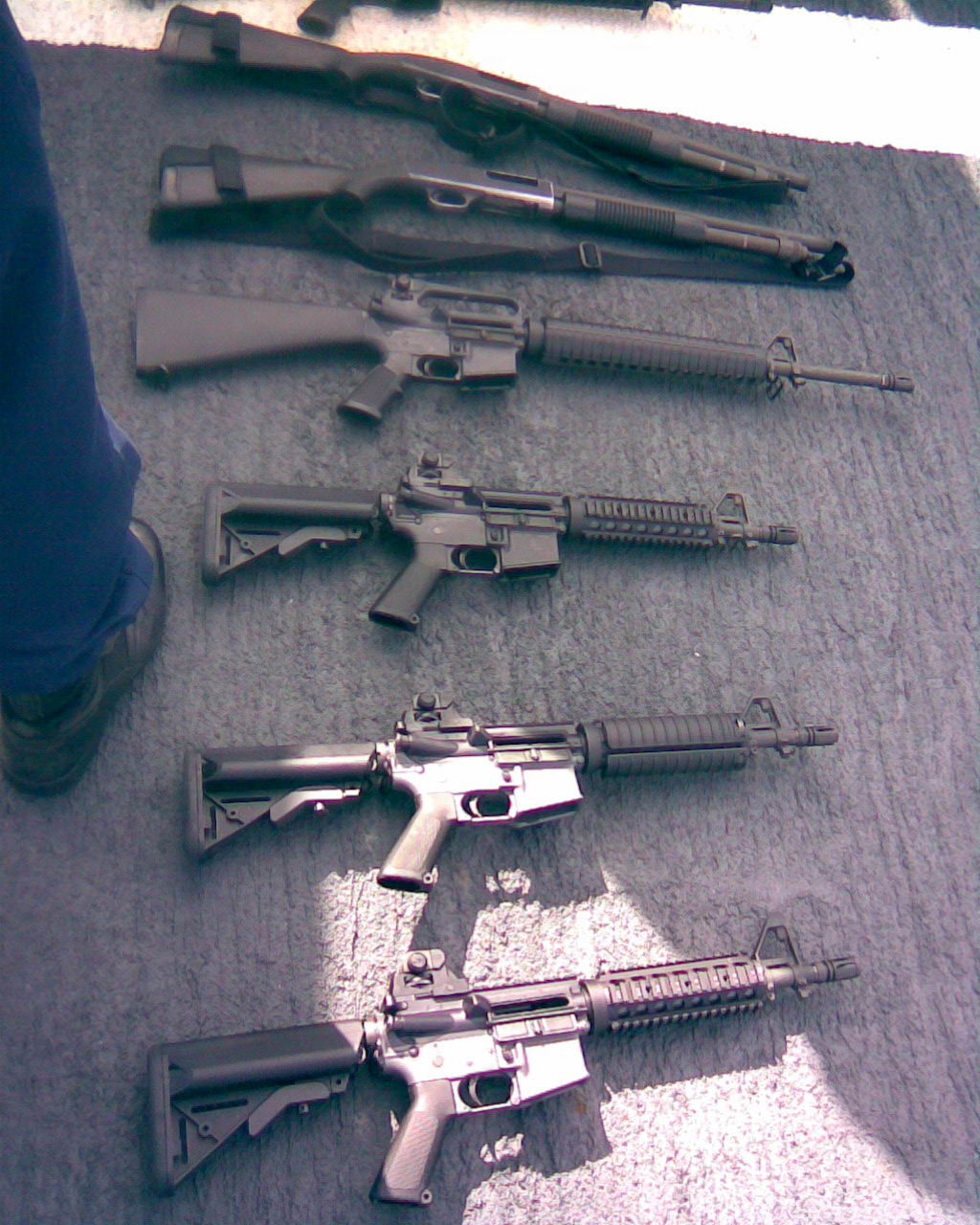

看来用M16A1下机匣+M4上机匣的Mk18在船上越来越多了

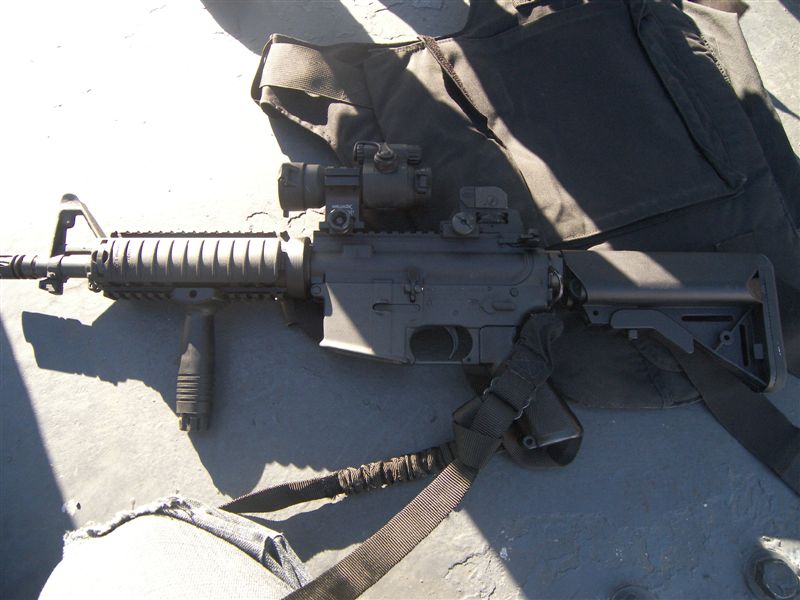

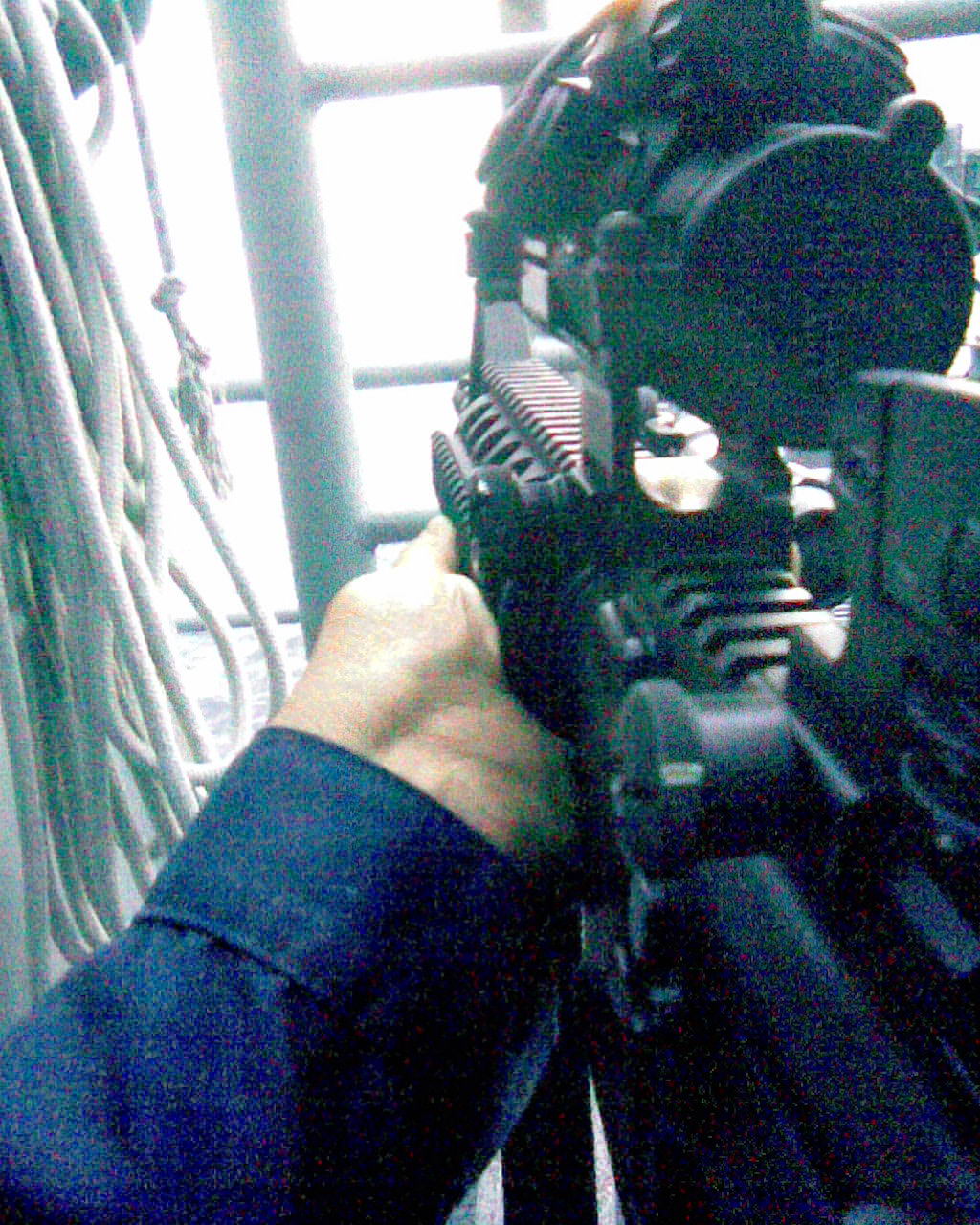

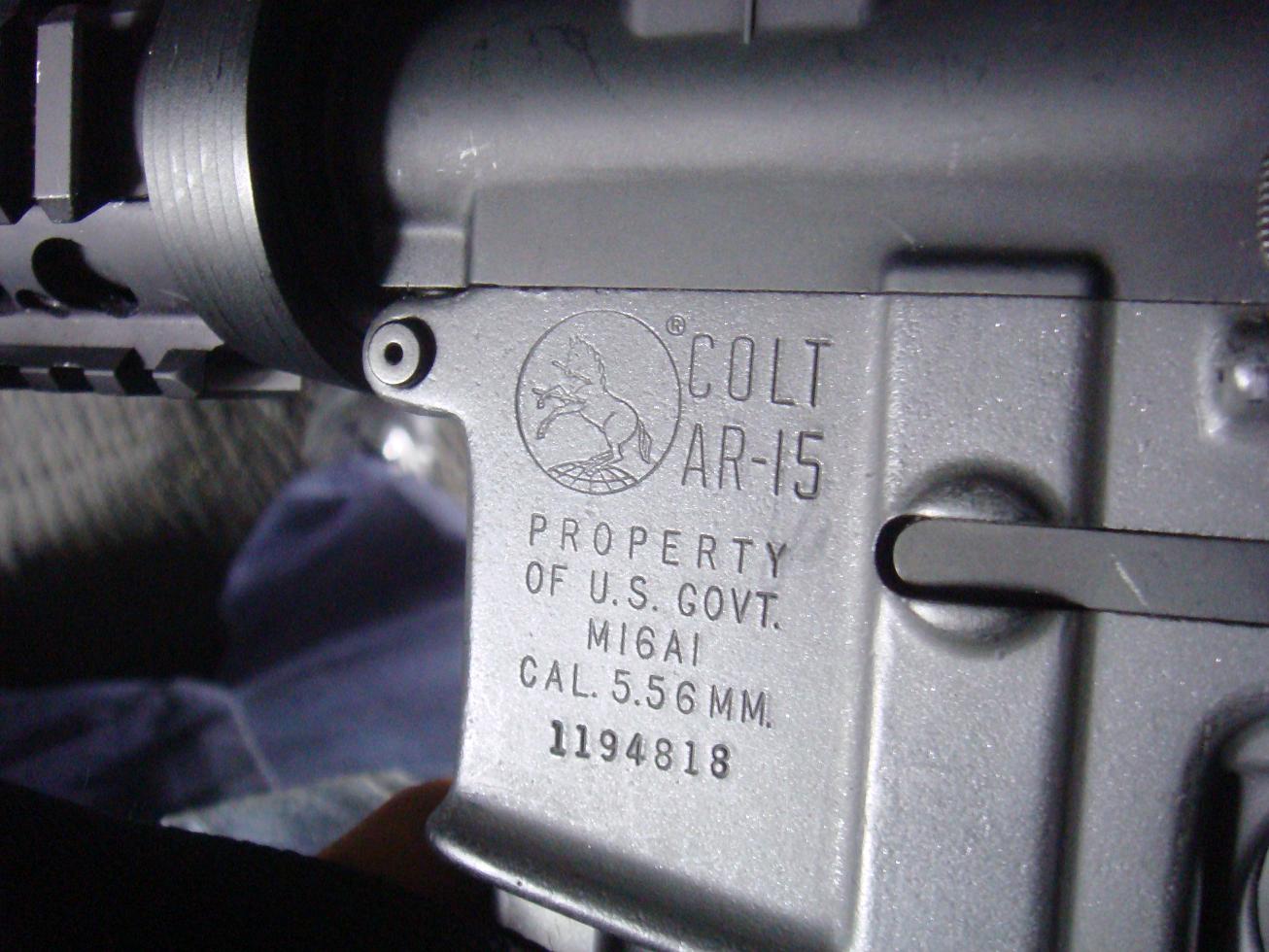

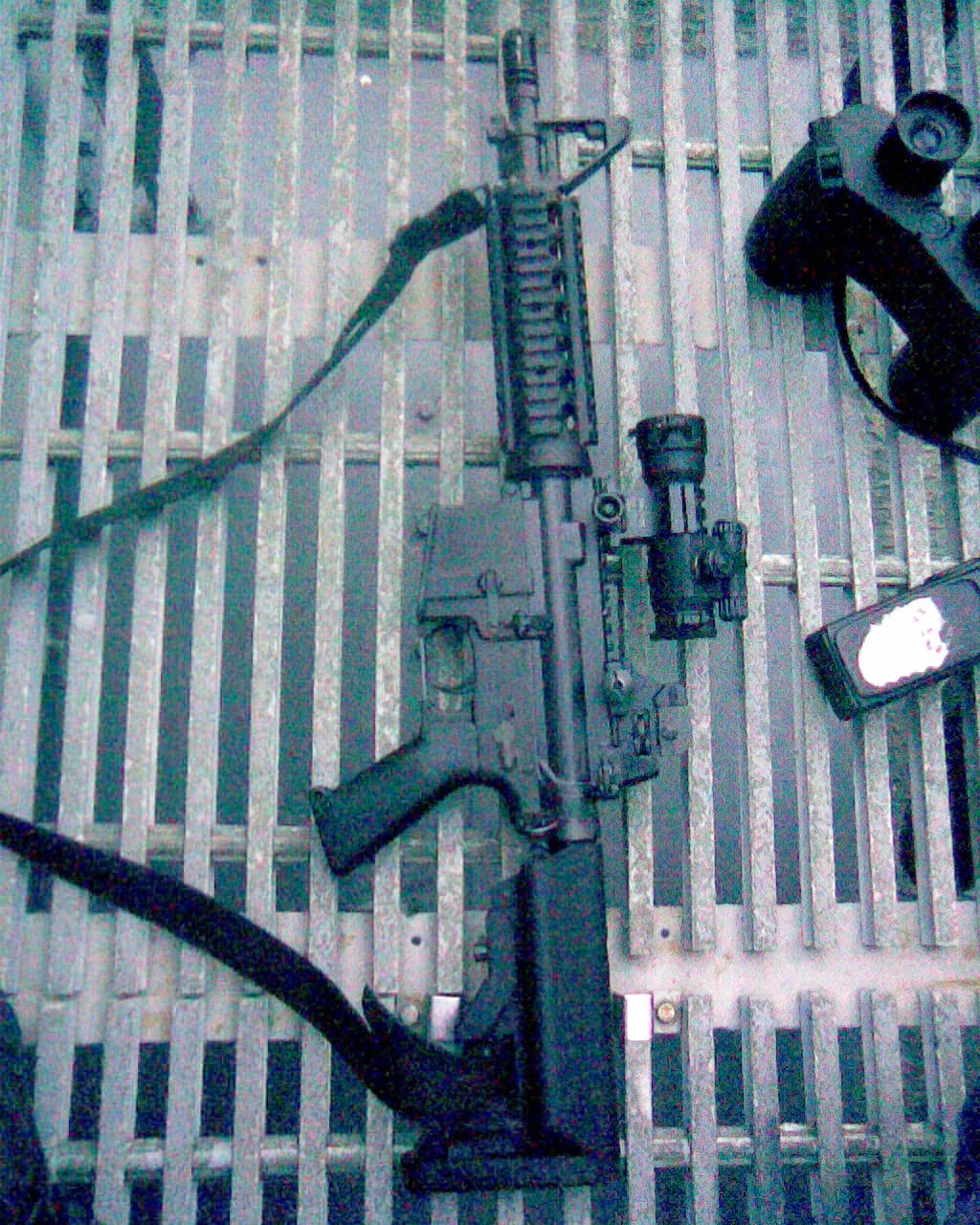

在CG-70伊利亚湖上服役的HLTVrocks用手机拍摄的Mk18,虽然不清晰,但他证实这把枪的下机匣铭文是M16A1改的

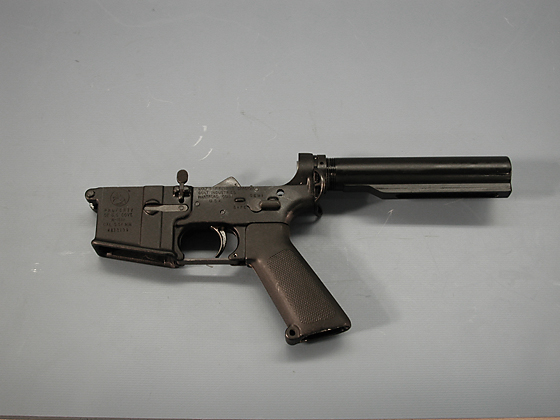

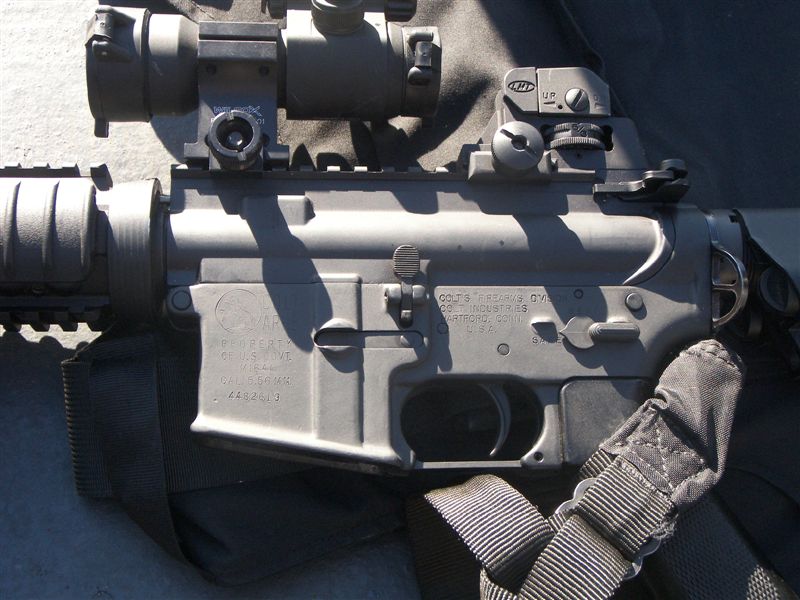

为了省钱,使用M16A1下机匣的Mk18


HLTVrocks在09年1月新拍的照片,这照片更有意思。拍照中数月前这些Mk18上机匣被送回Crane,取而代之的是标准的M4上机匣,但下机匣仍然是Mk18的


一把下机匣写着“18-1”但却安装了14英寸枪管的MK18 MOD1

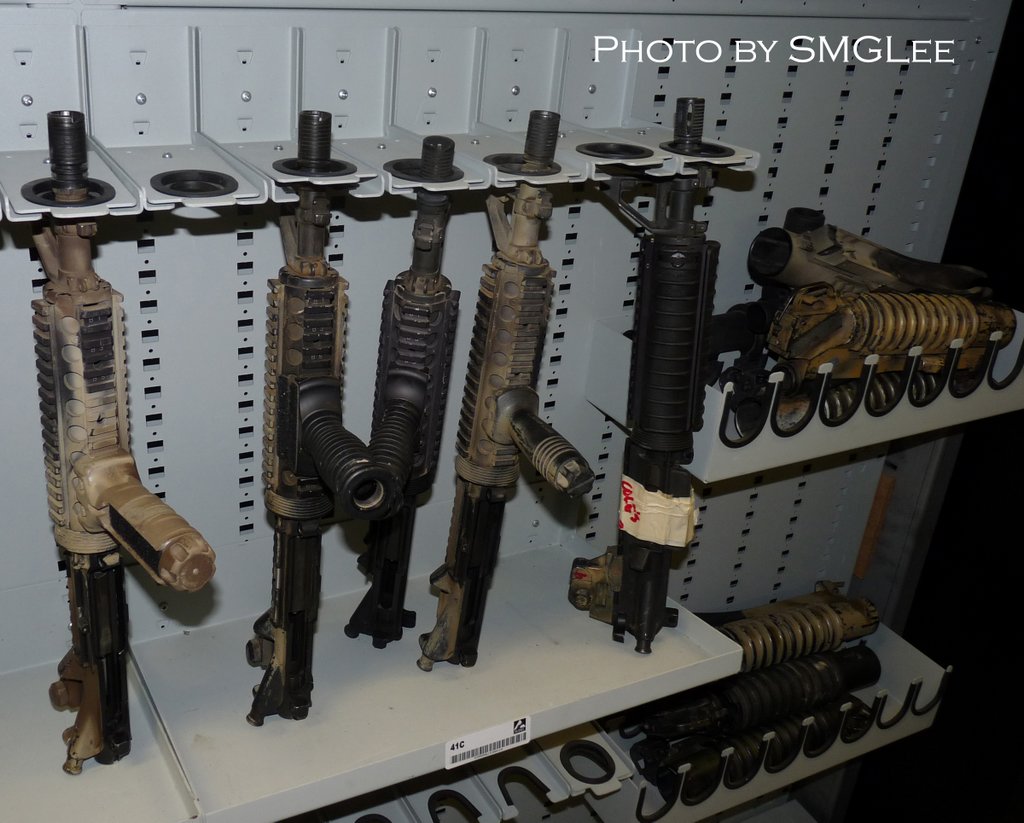

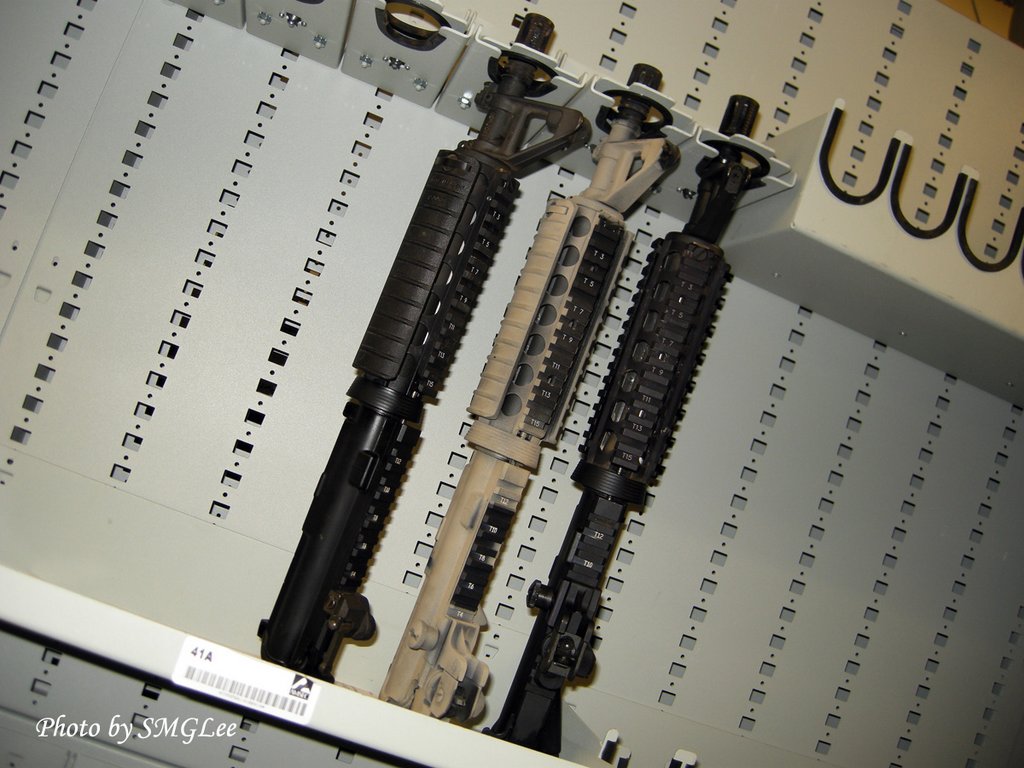

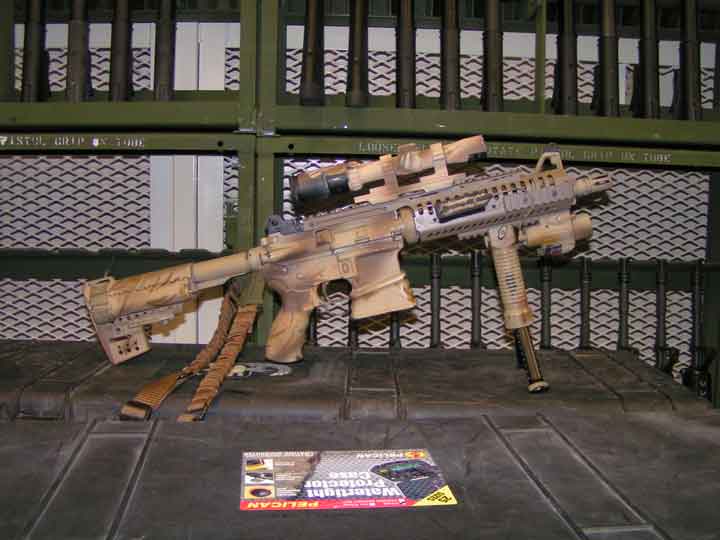

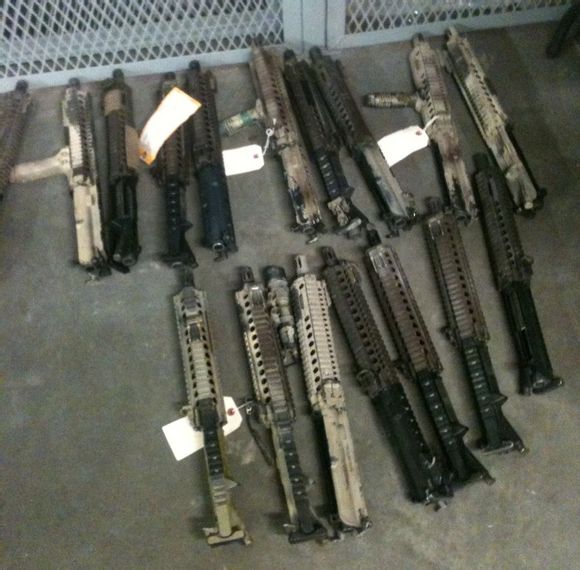

SMGLee在海豹军械库里拍摄到的CQBR上机匣

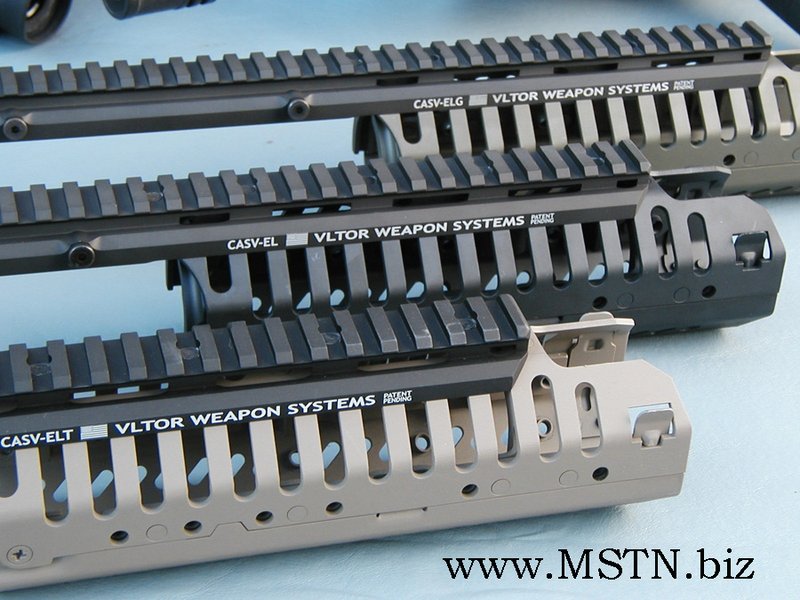

CASV护木是Mk18的新配件

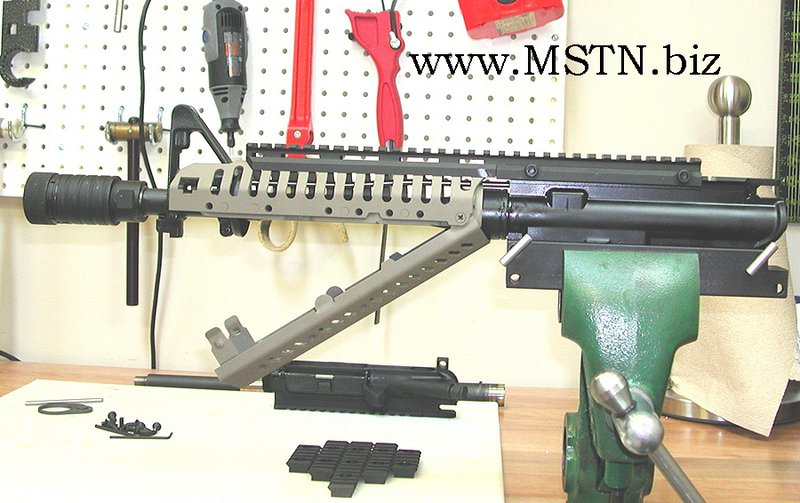

同时安装VLTOR护木和枪托的CQBR

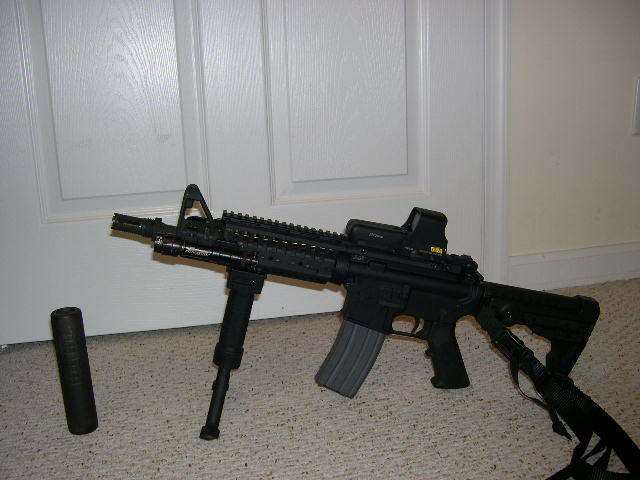

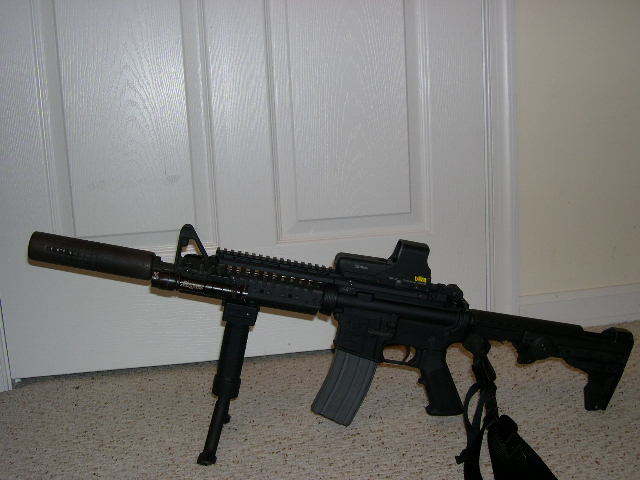

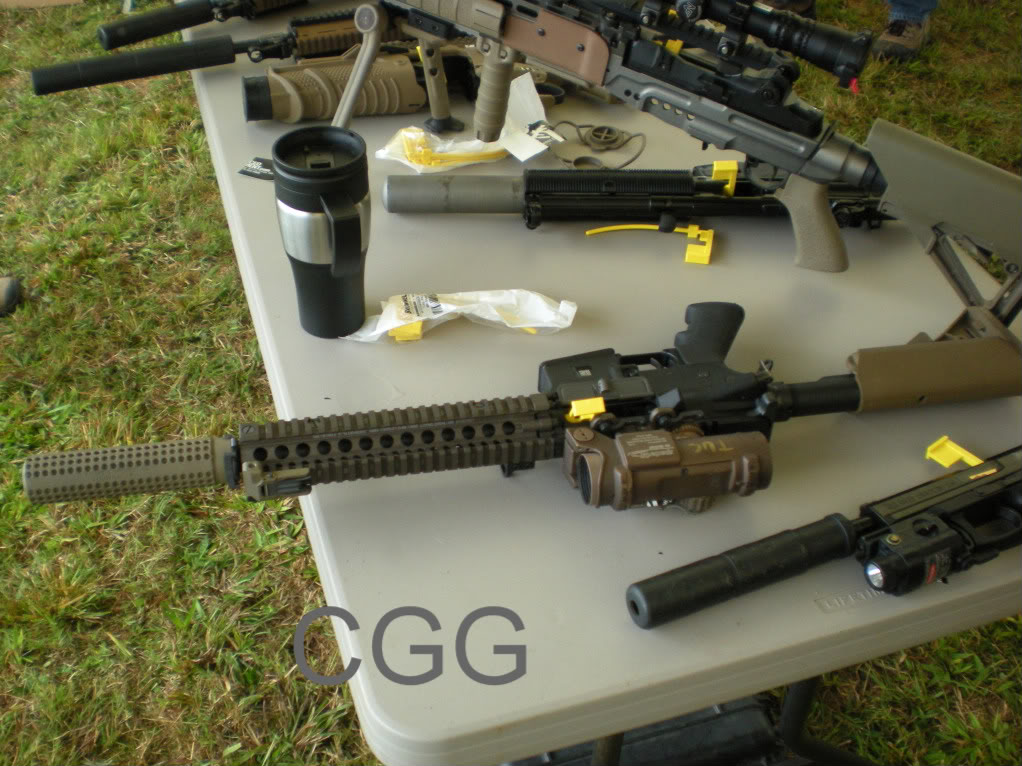

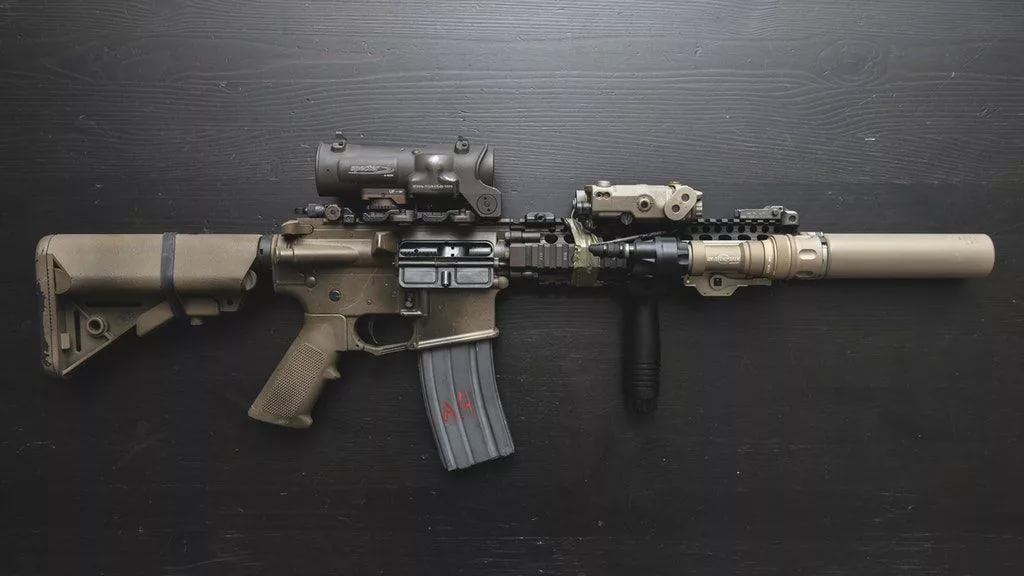

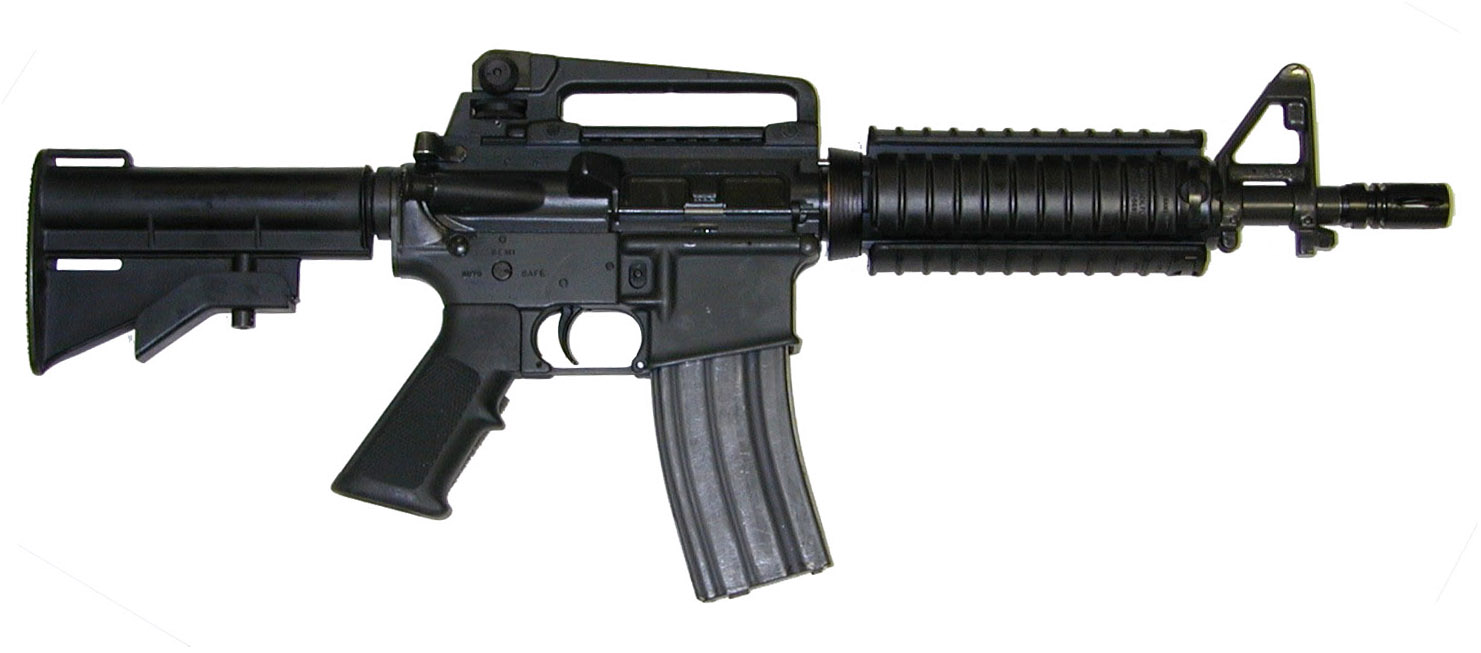

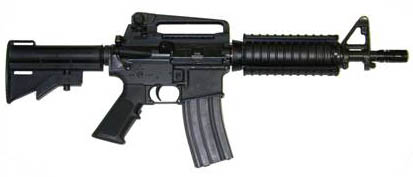

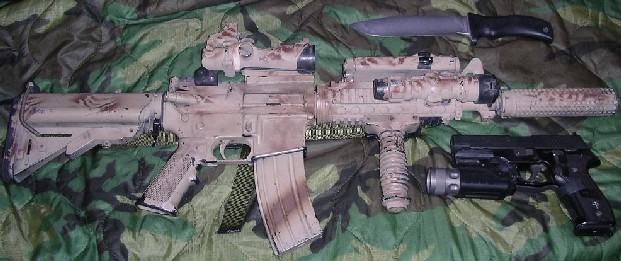

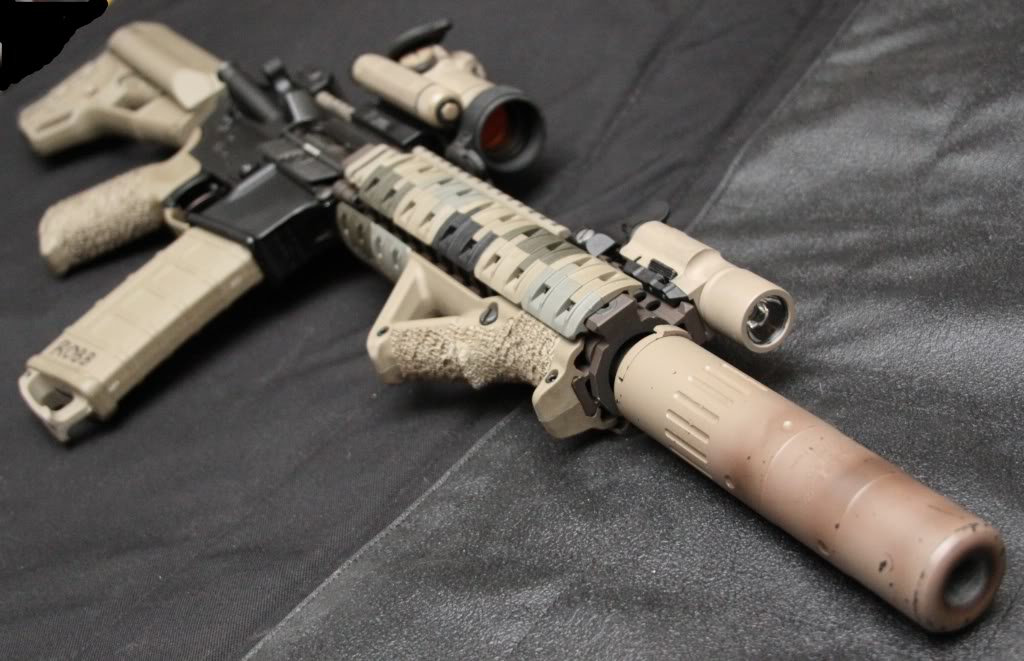

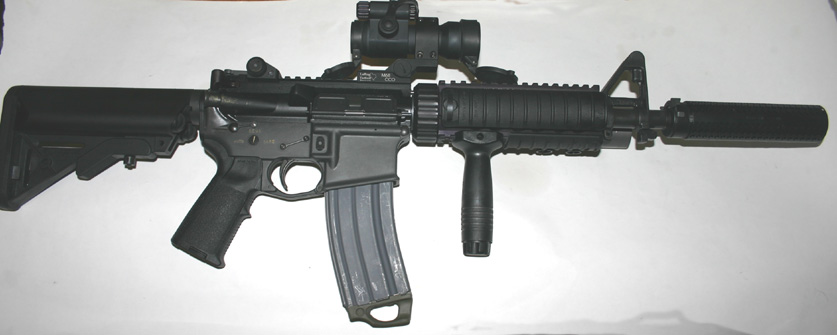

加消声器的CQB M4


一支在机匣左侧有Mk18标记的CQBR,但其机匣右侧仍然是Colt M4A1的标记


美国海军特种部队采购了大批HK416的钢弹匣,似乎这就是其中一个




安装DDL RIS II的Mk18或M4 CQBR

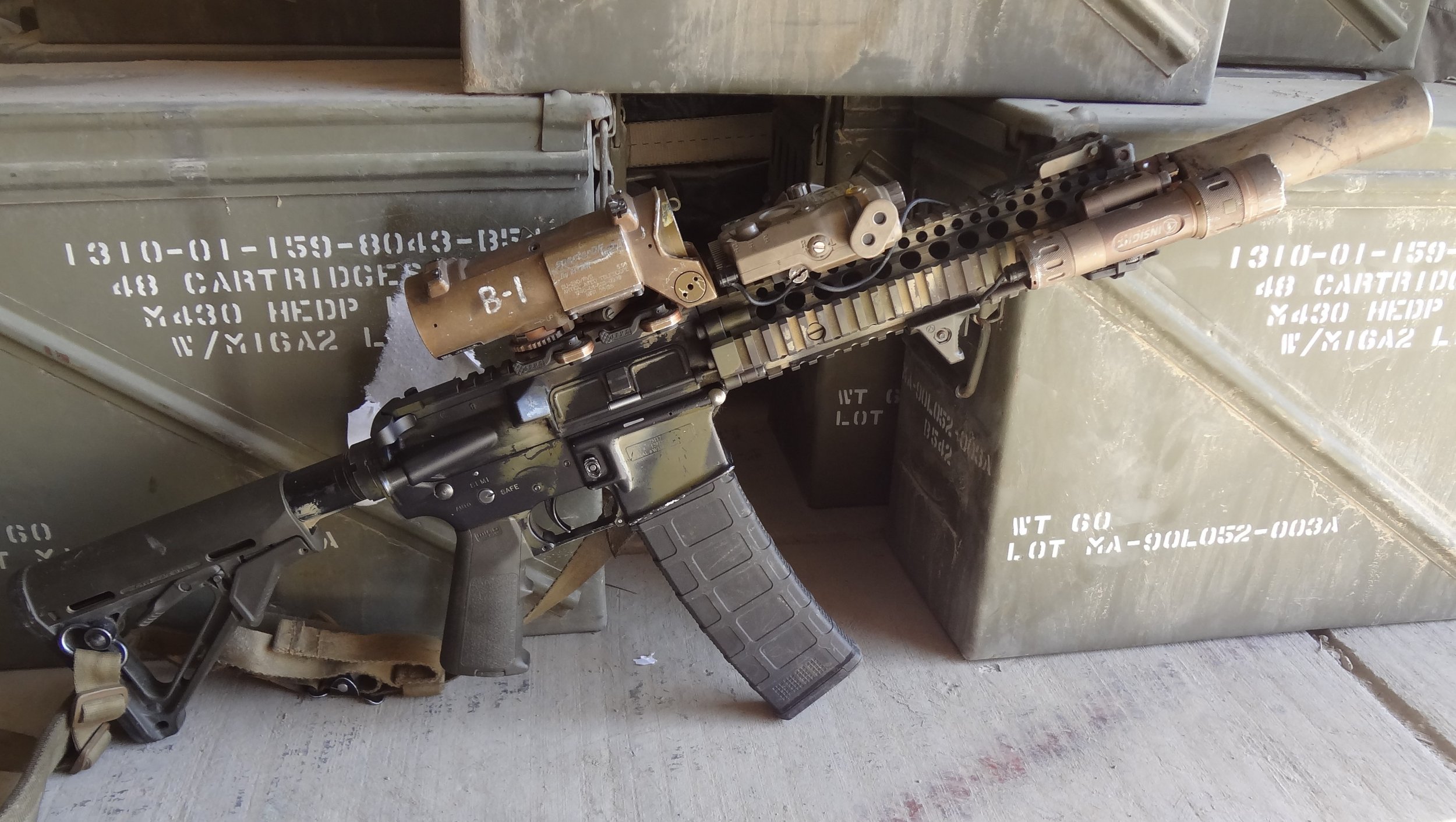

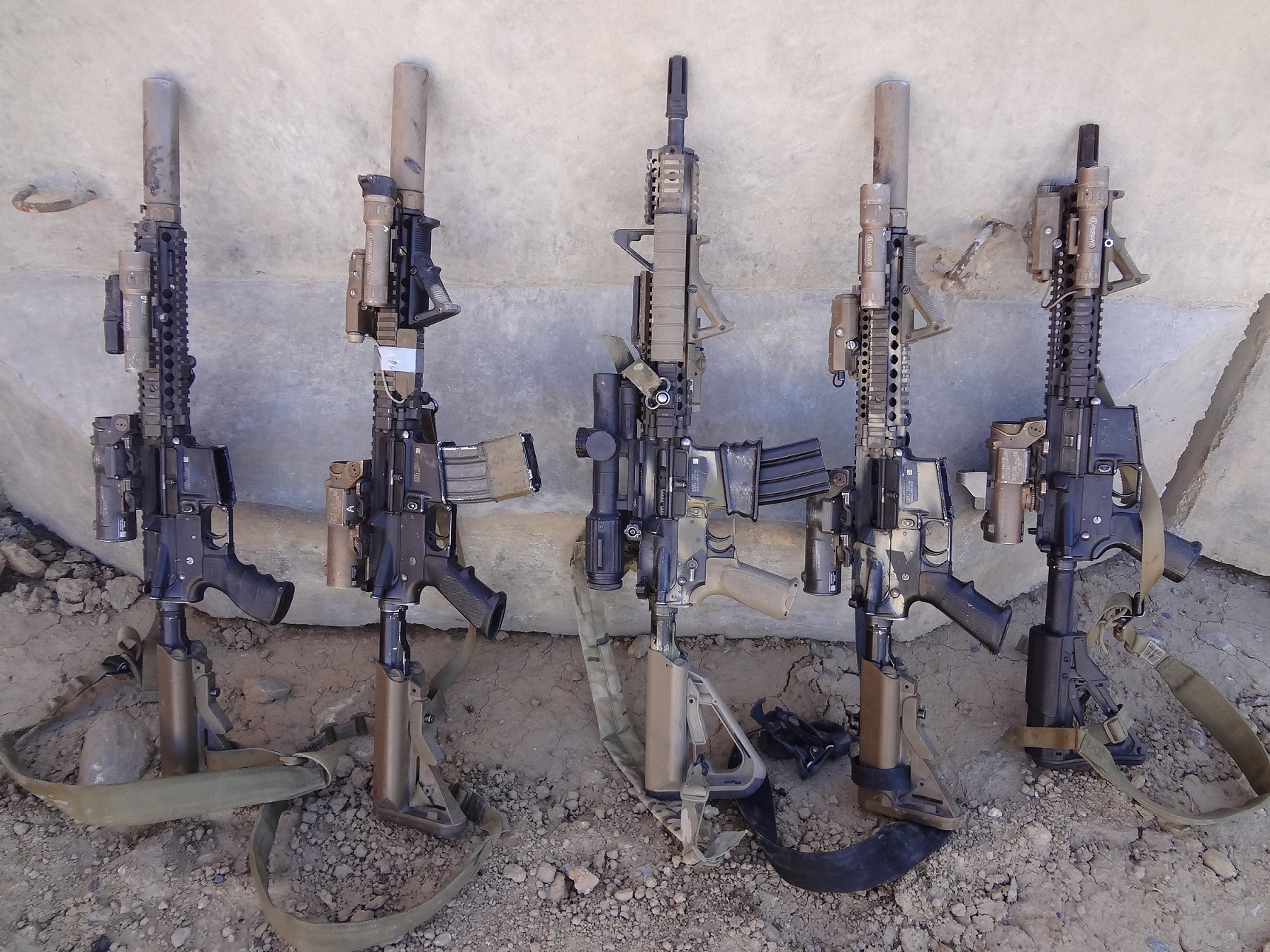

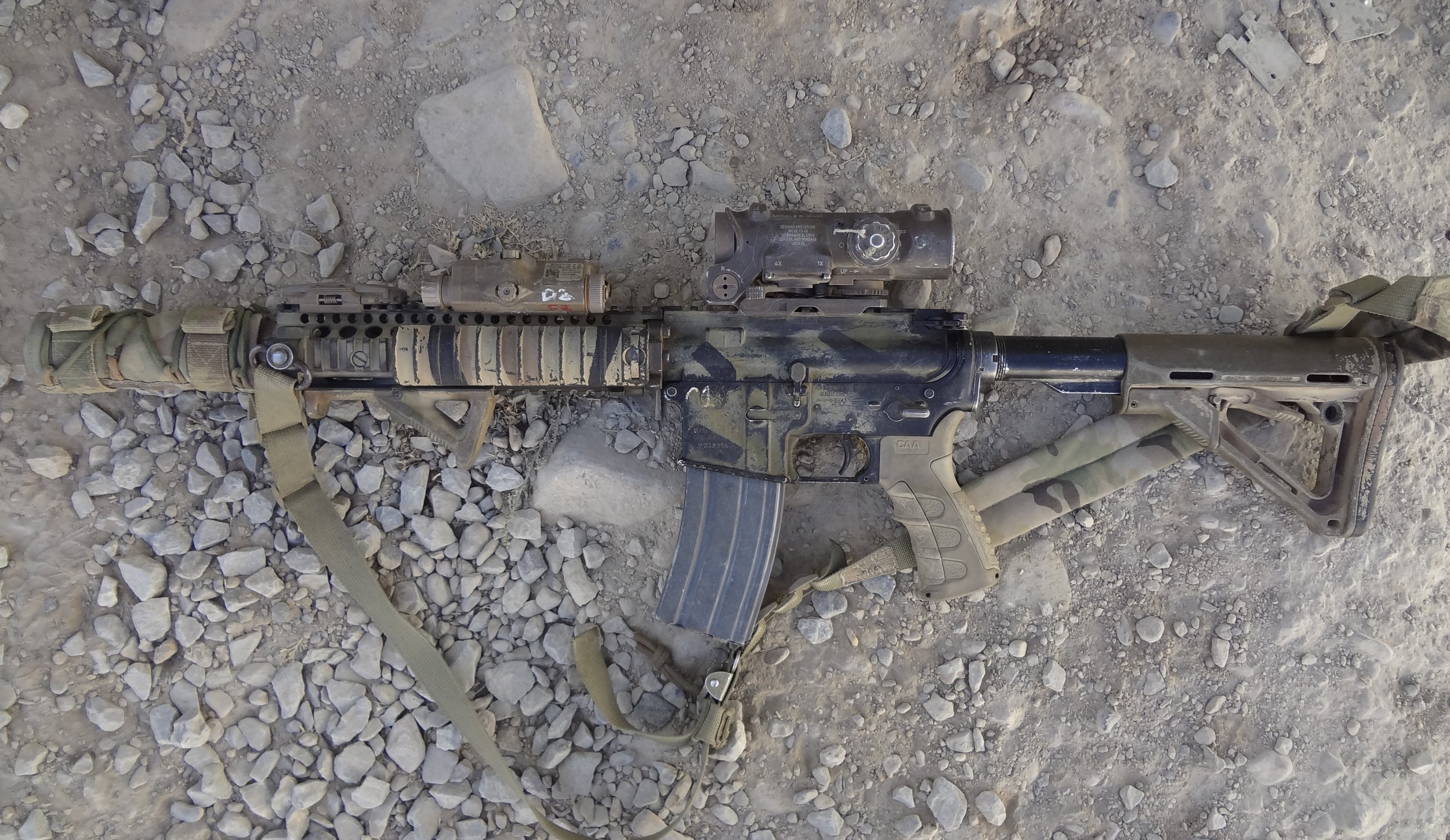

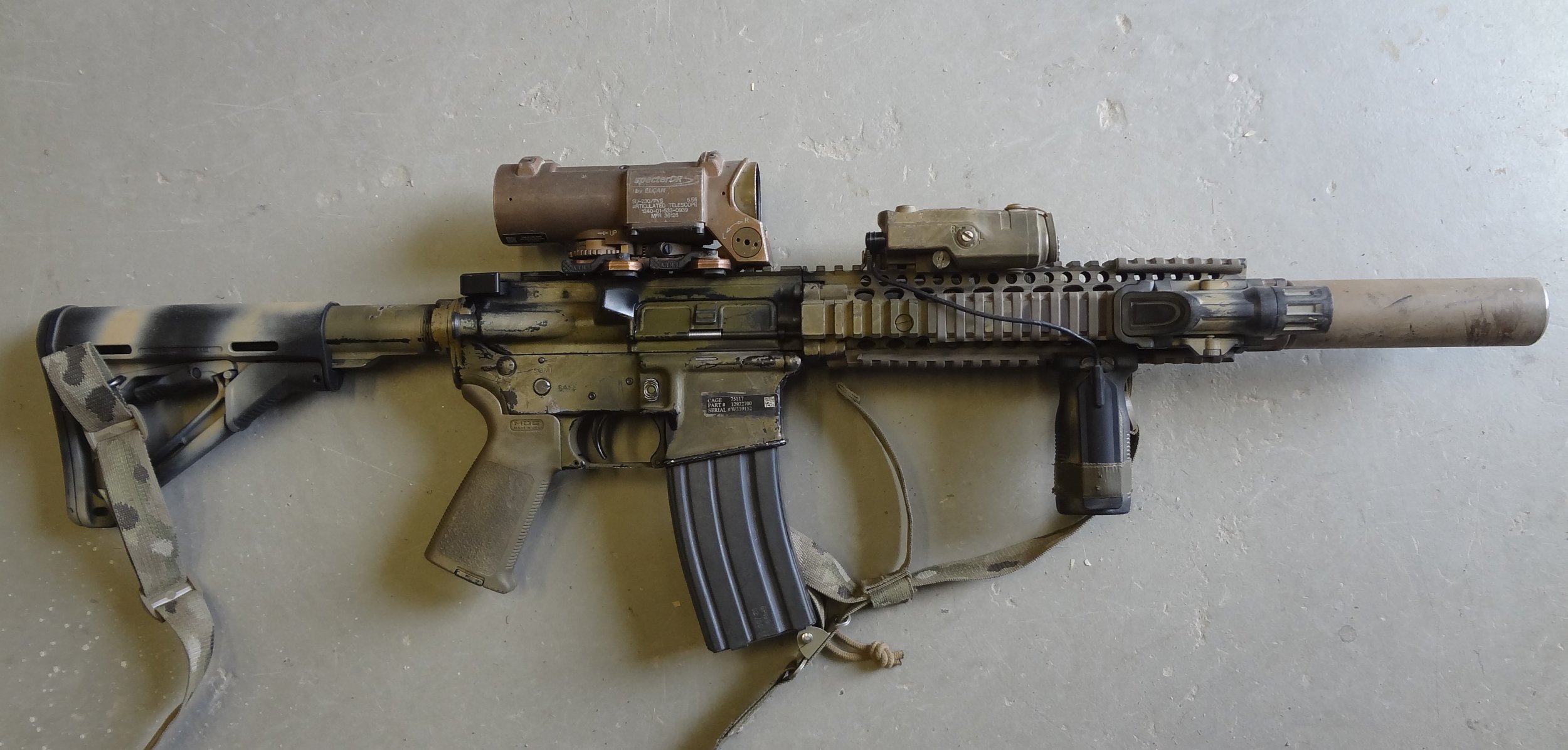

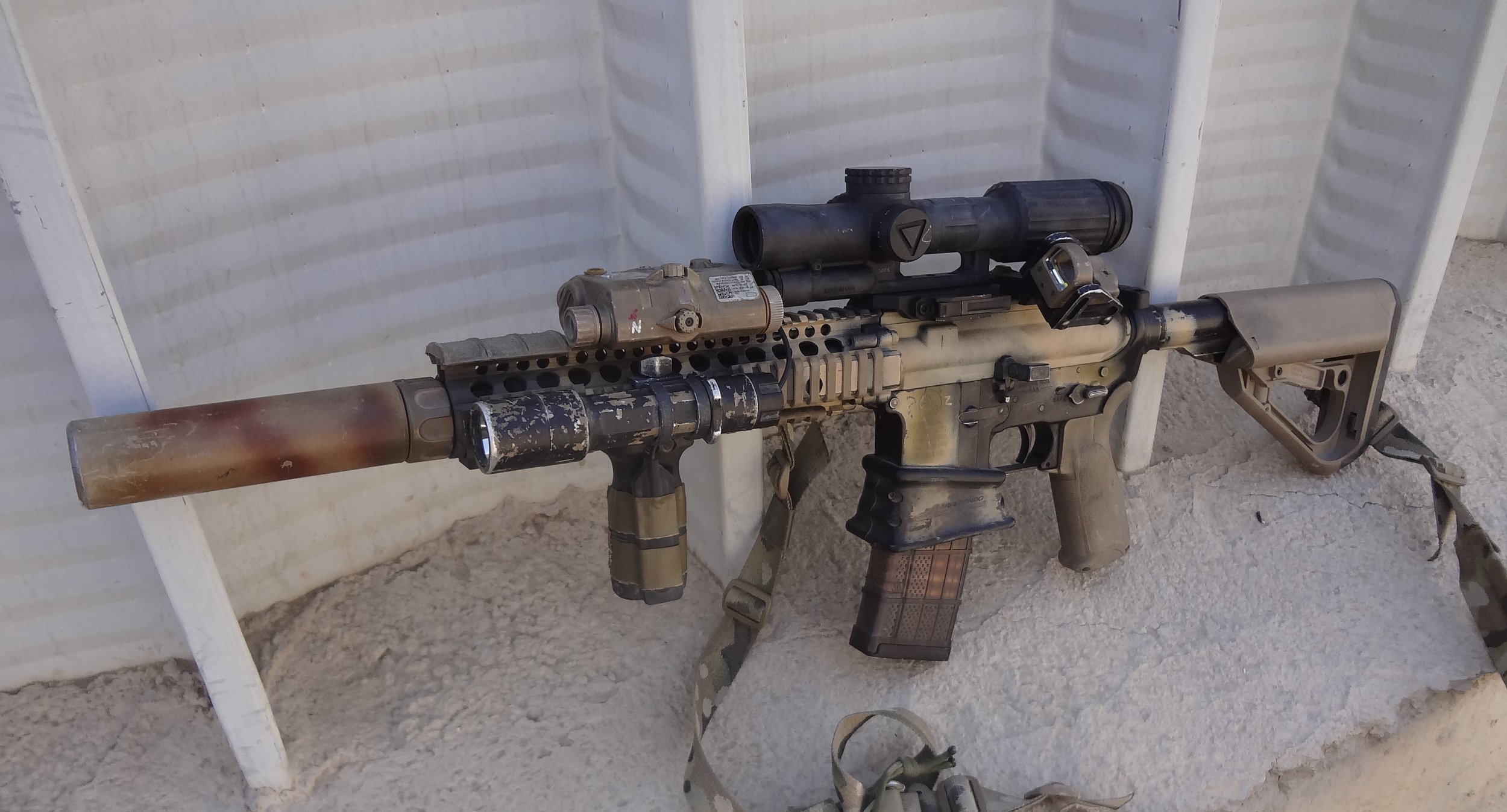

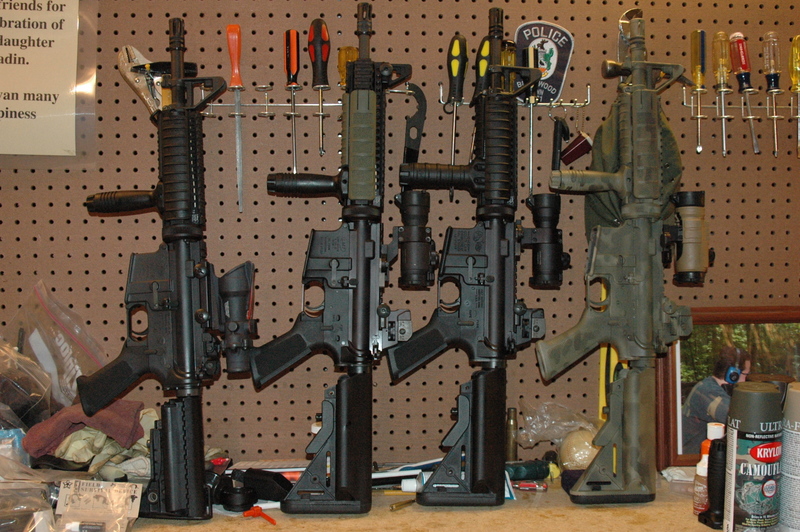

在SOPMOD II中提到那位绿色贝雷帽Jeff Gurwitch的队友的各种“短上机匣M4A1”

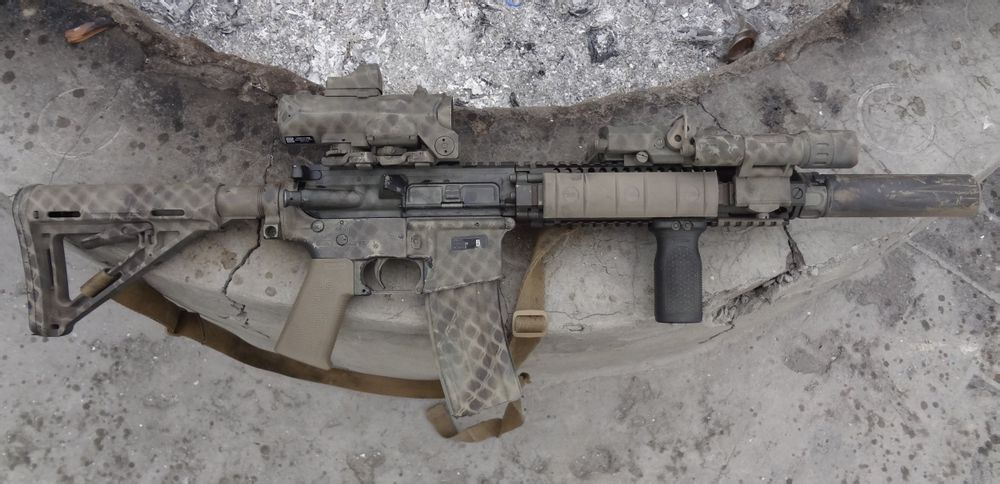

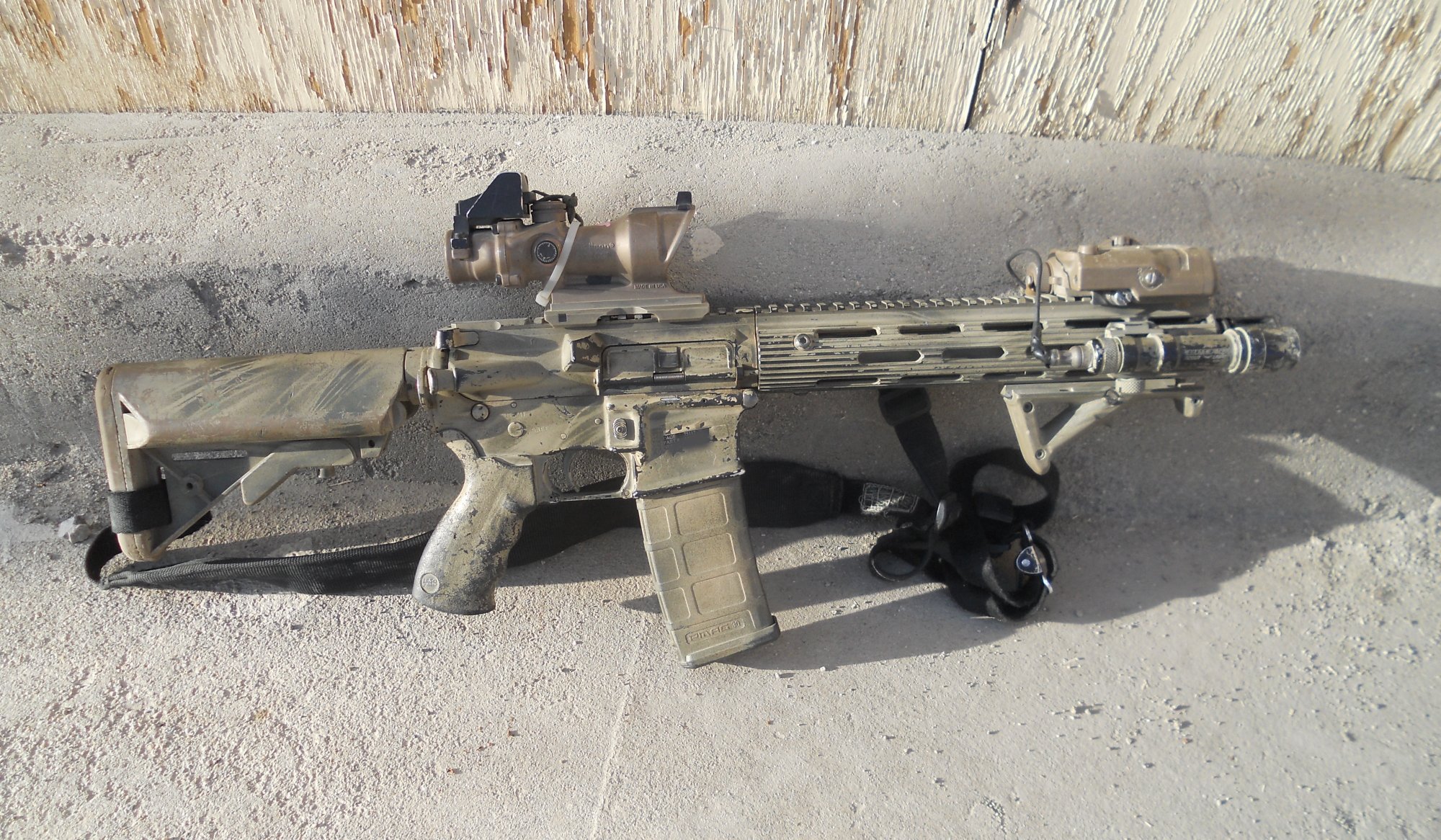

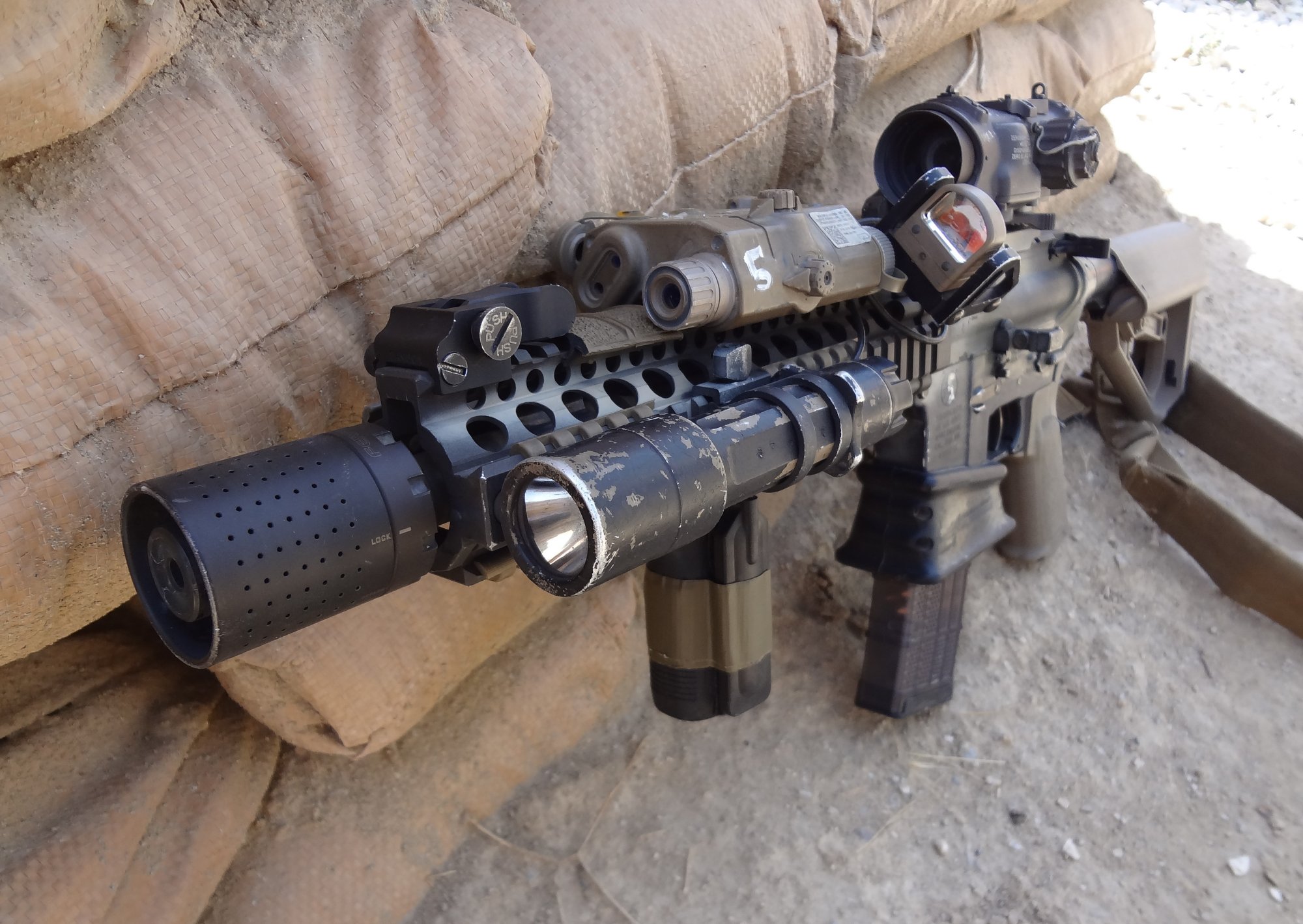

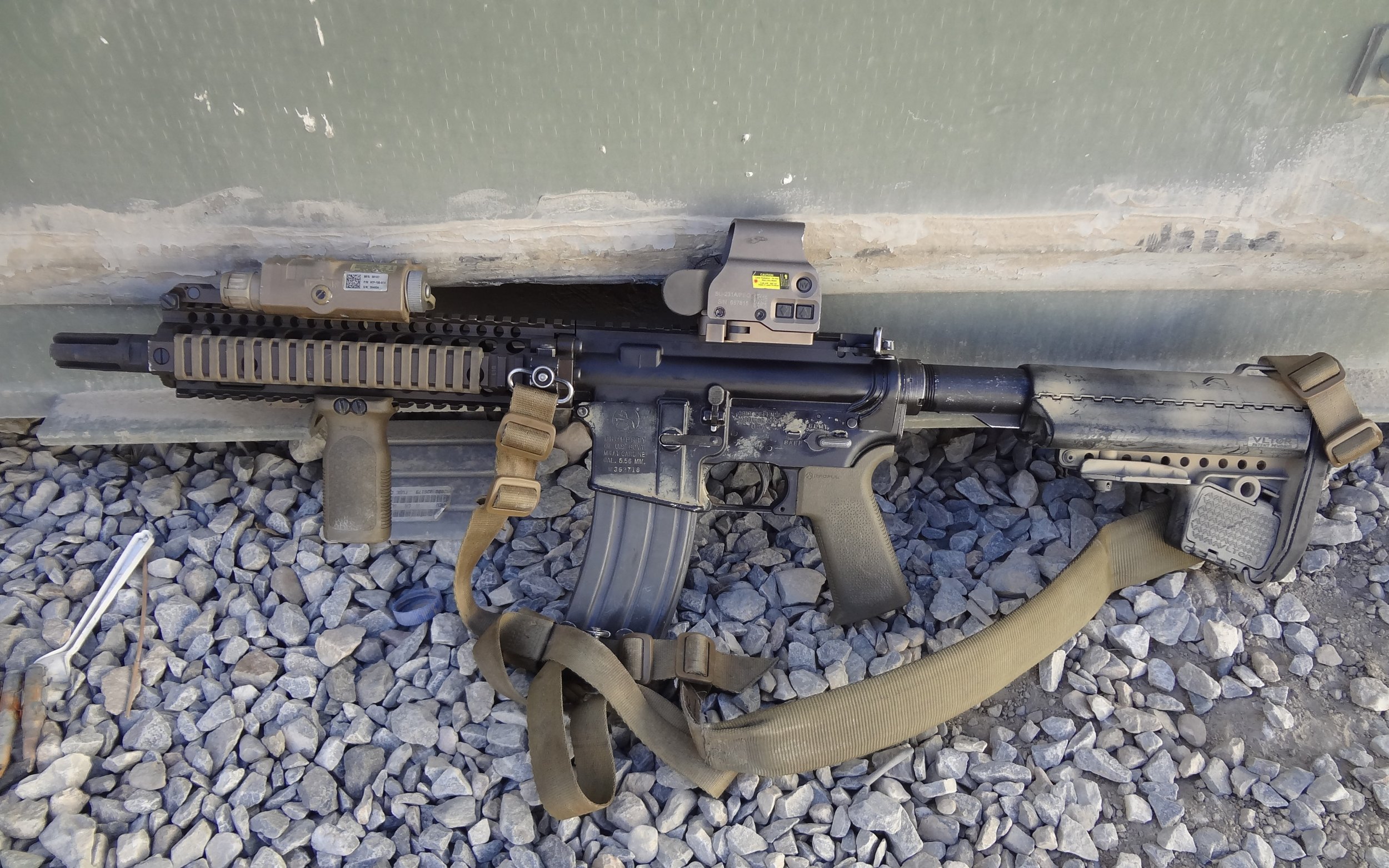

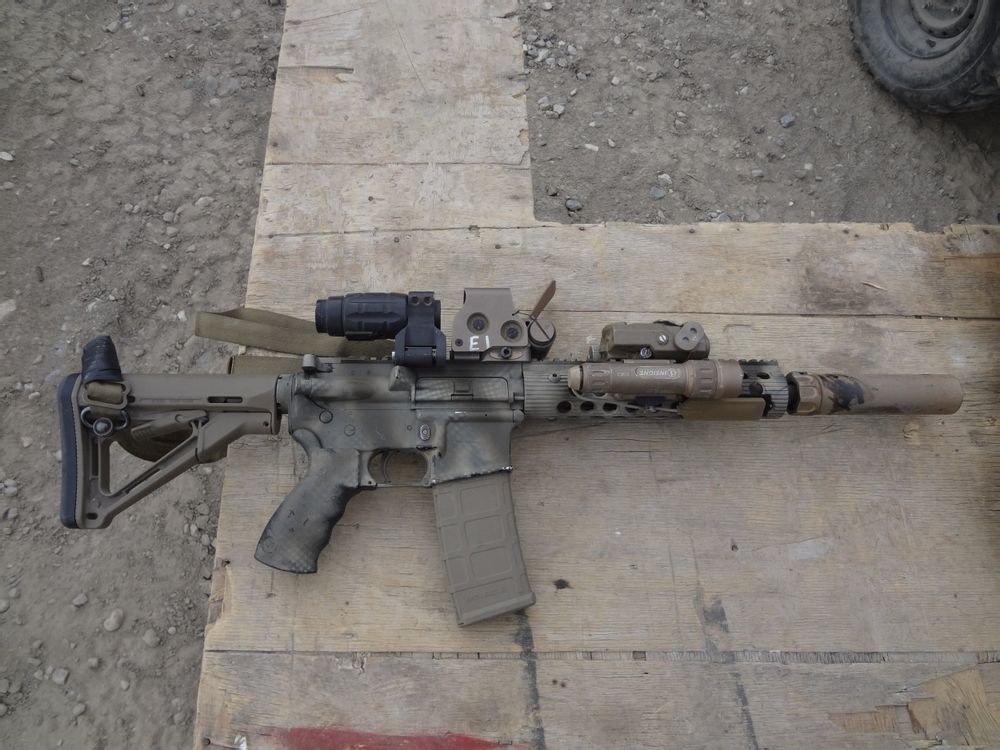

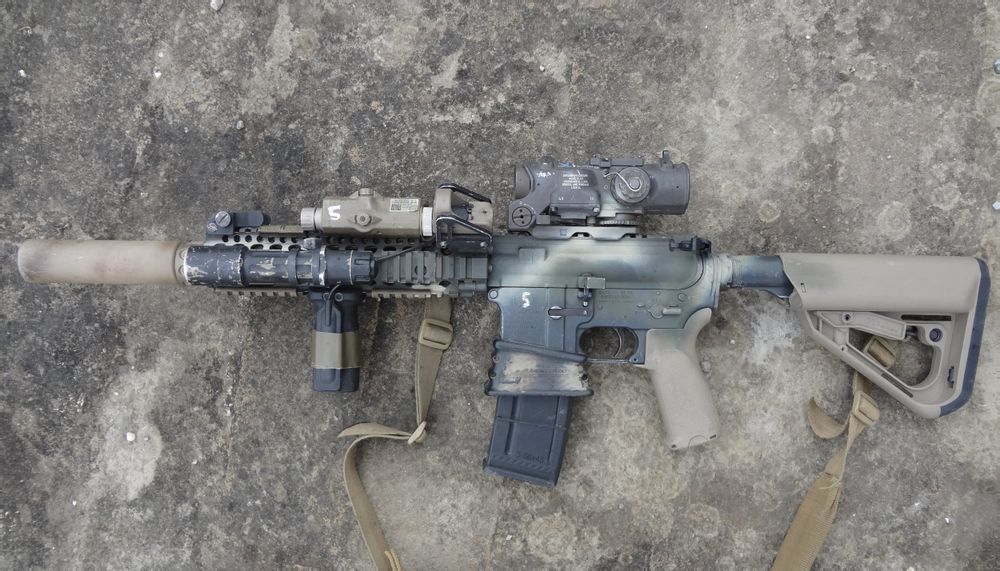

在阿富汗的 陆军特种部队(绿色贝雷帽)所使用的自己改装过的“短上机匣M4A1”,左图是TROY-VTAC Alpha护木,右图是TROY Alpha护木


Jeff Gurwitch提到越来越多人喜欢把激光指示器装得比较靠后,是因为激光不像战术电手那样,会被护木或枪口和消声器挡住一部分光柱,而装得后一些,可以使枪的重心不那么靠前,而且也很方便C-clamp握枪的姿势(也叫TOB、拇指压枪管姿势,国内有俗称为“马格普握法”)

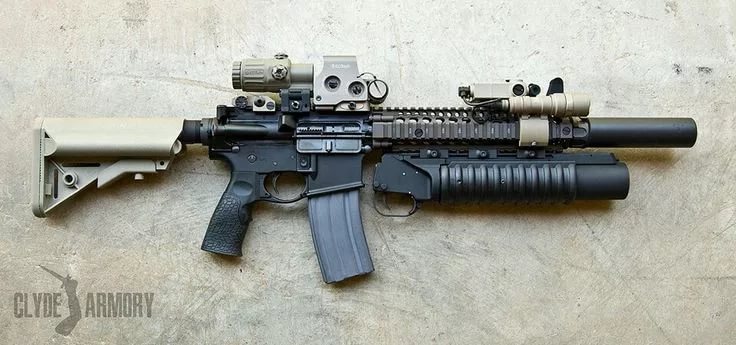

DD护木的下导轨可以拆卸,因此仍可挂上M203

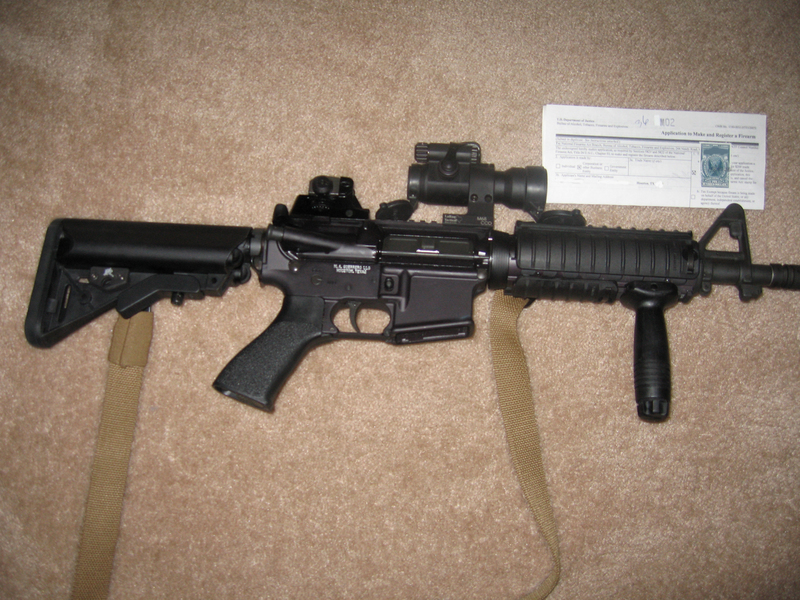

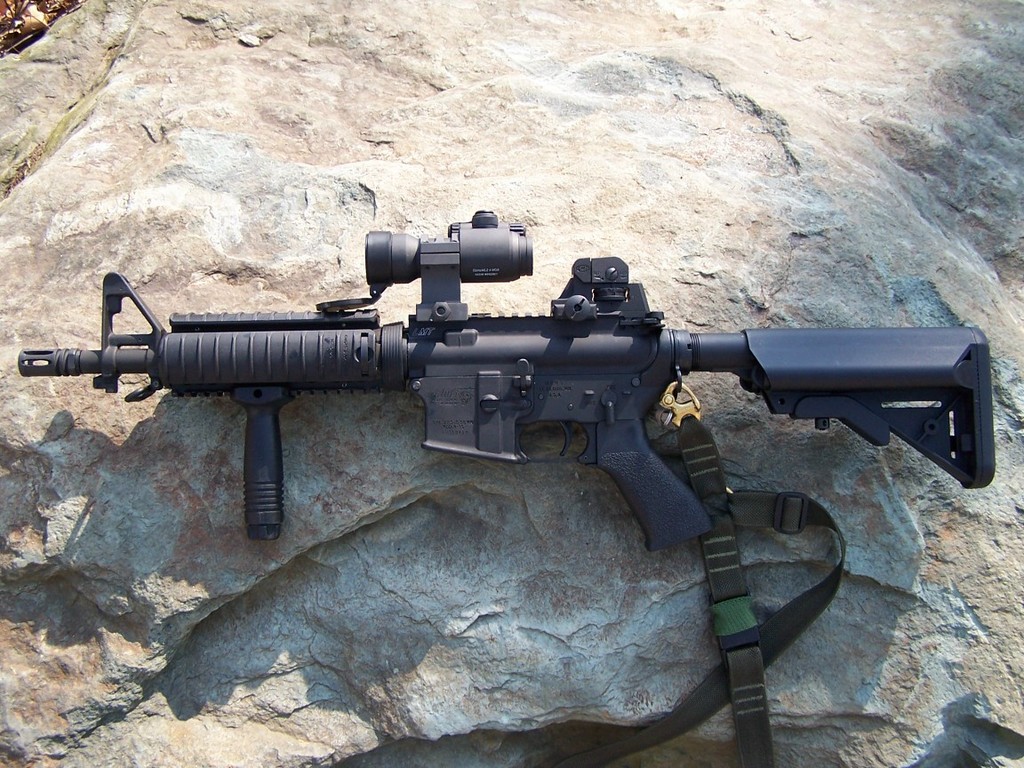

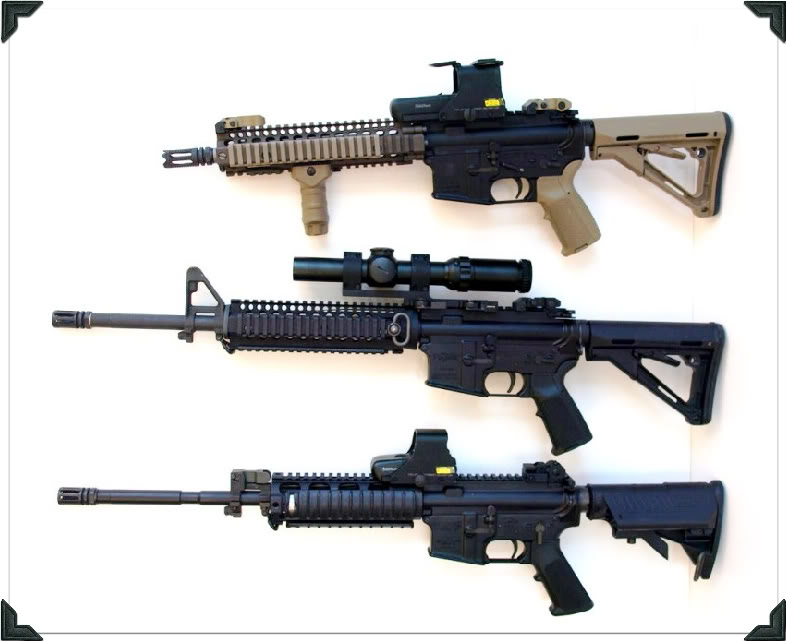

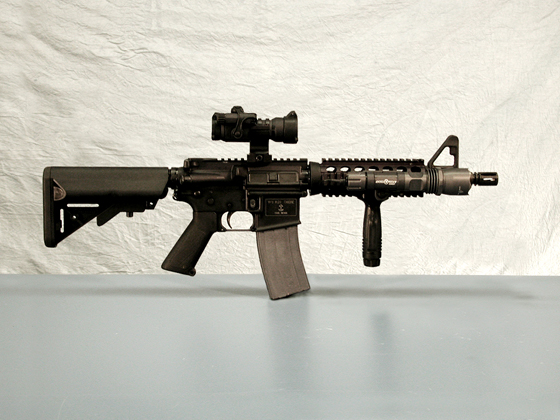

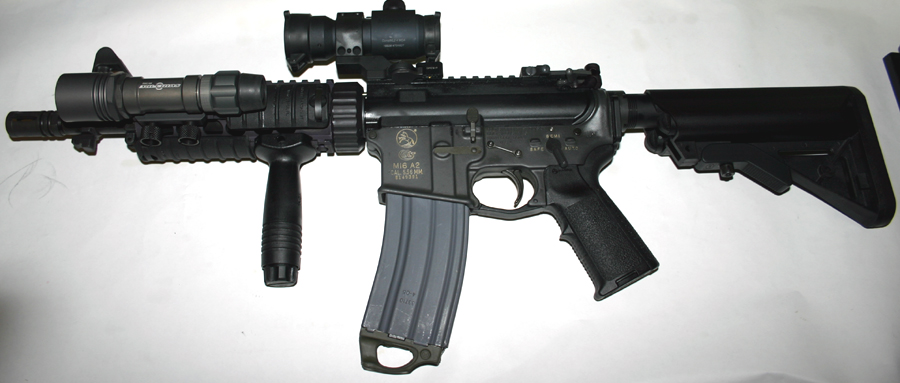

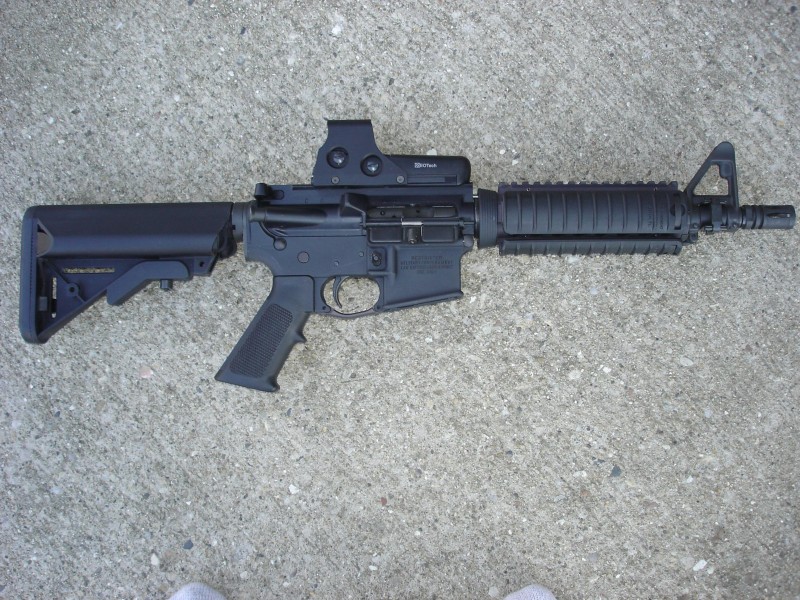

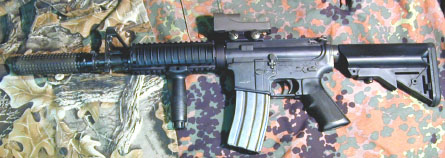

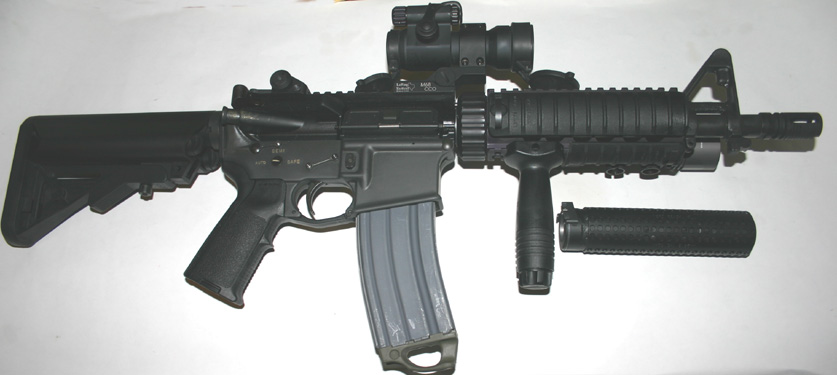

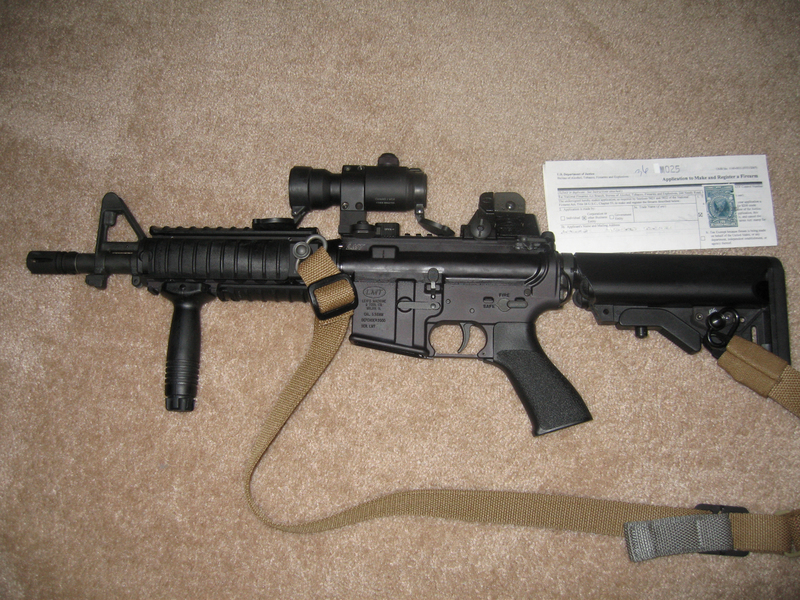

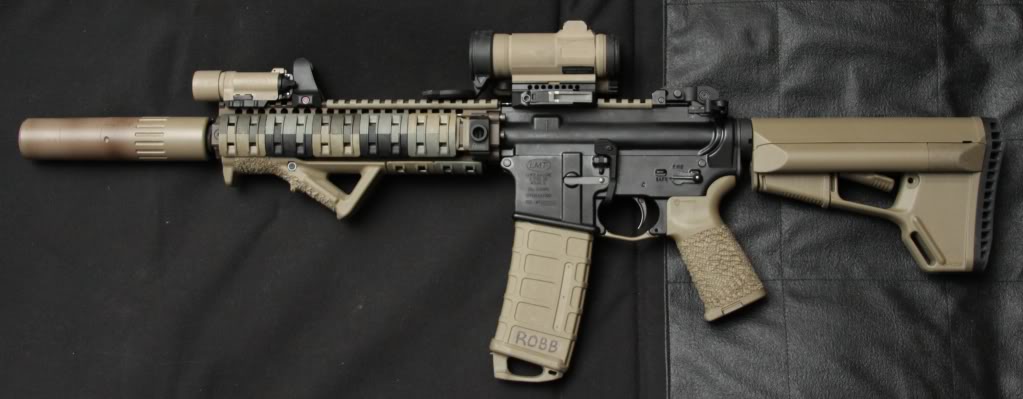

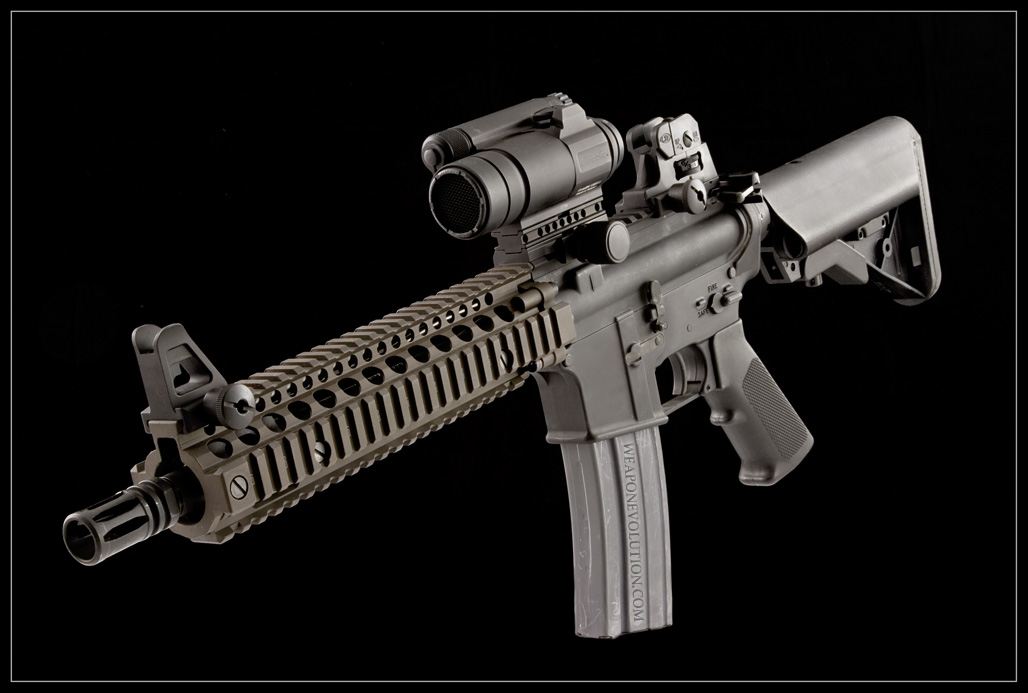

Mk18的民间克隆枪,而且并非所有的克隆型CQBR都是使用RIS护木

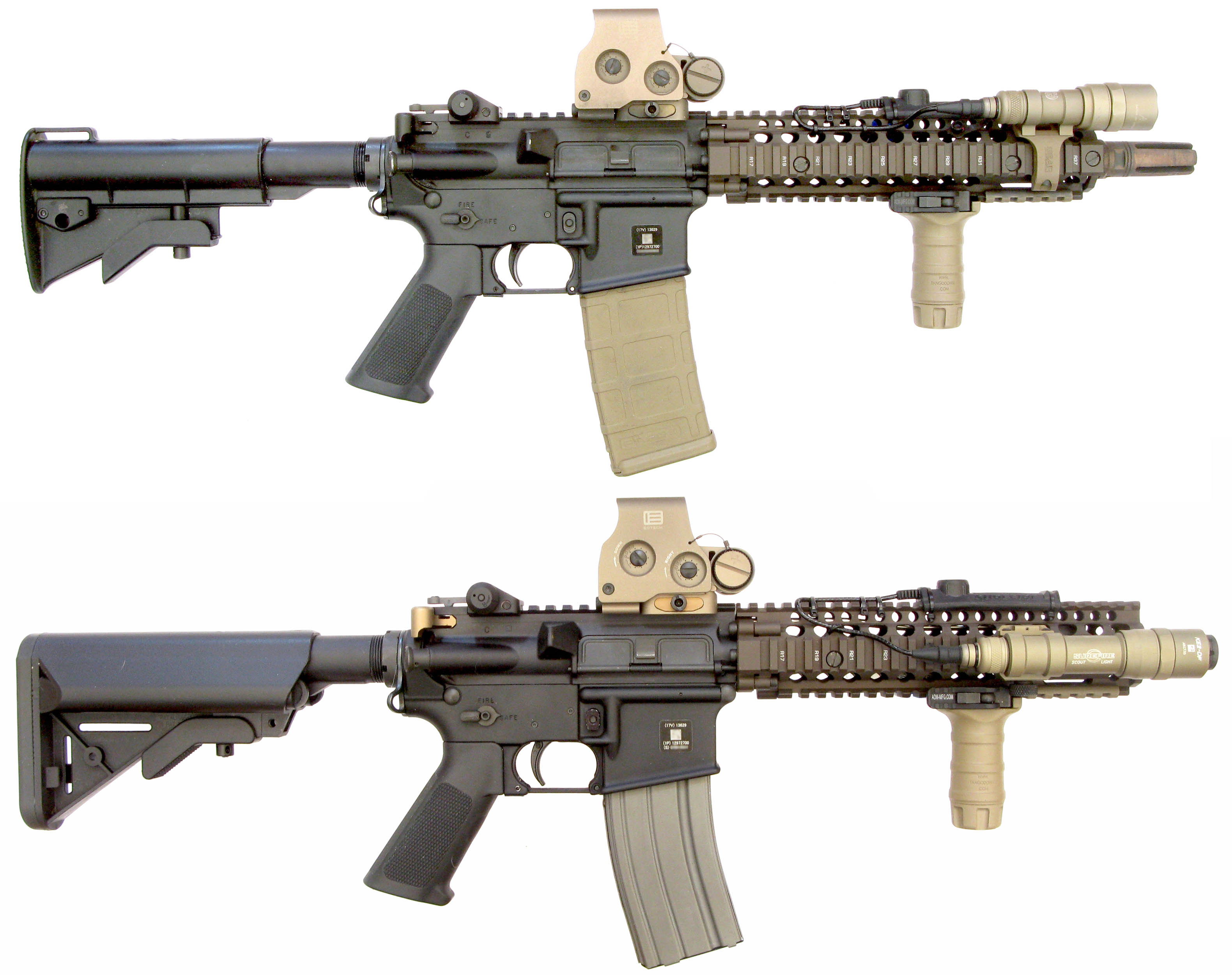

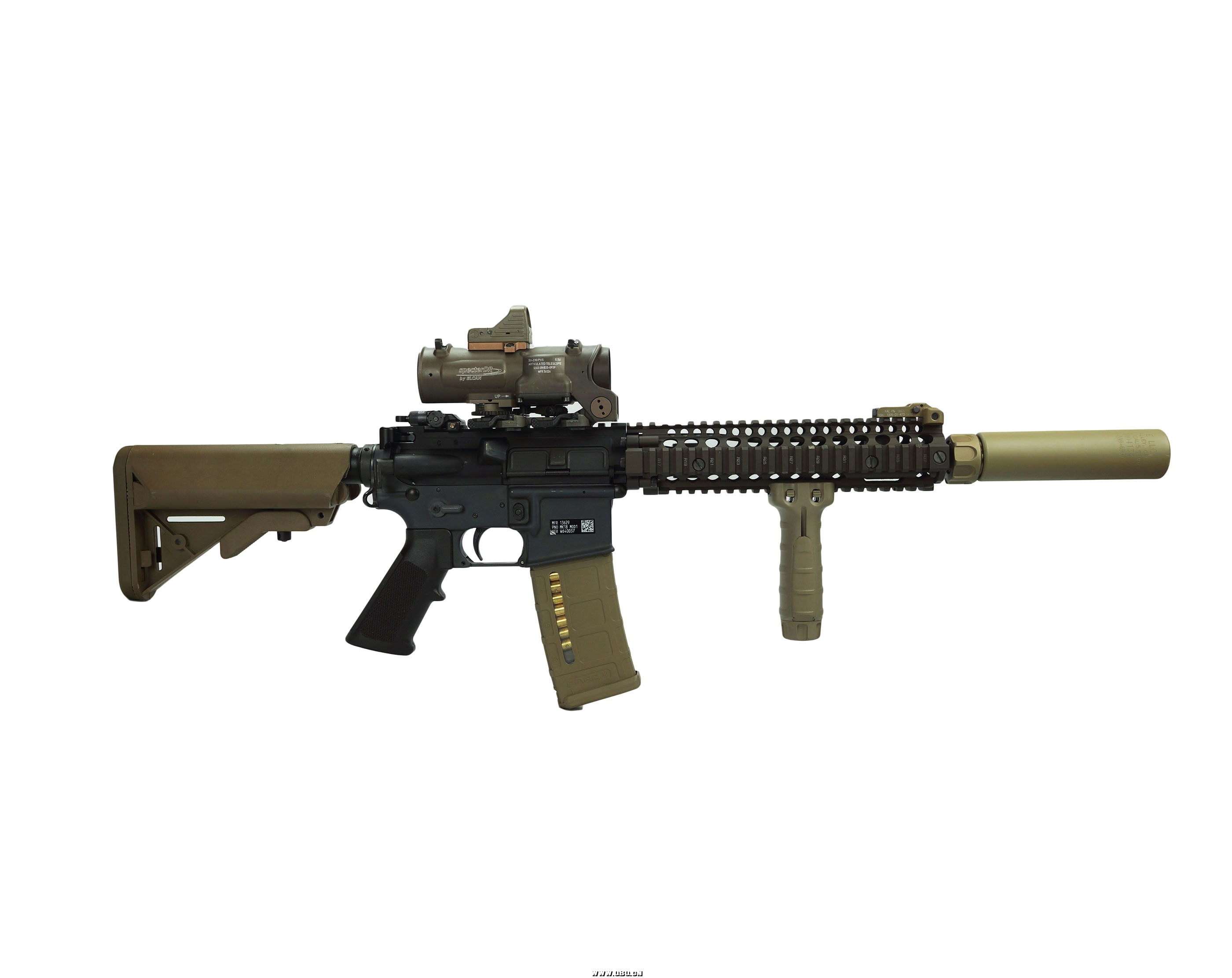

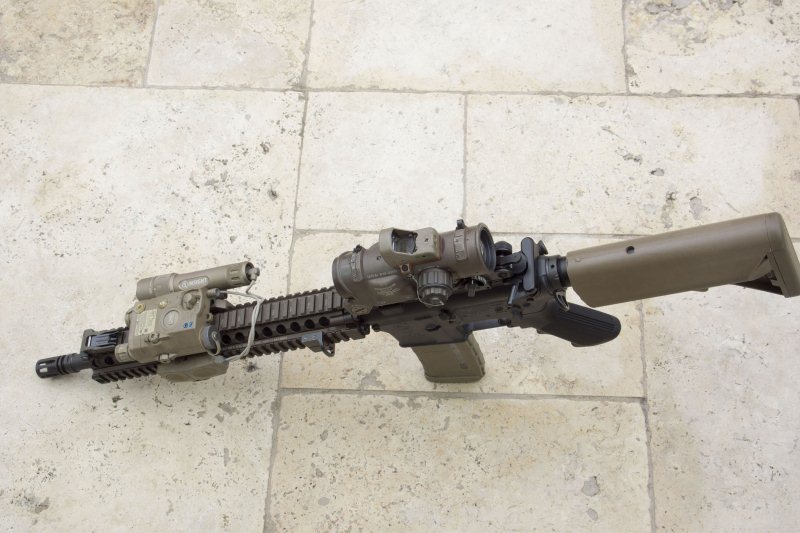

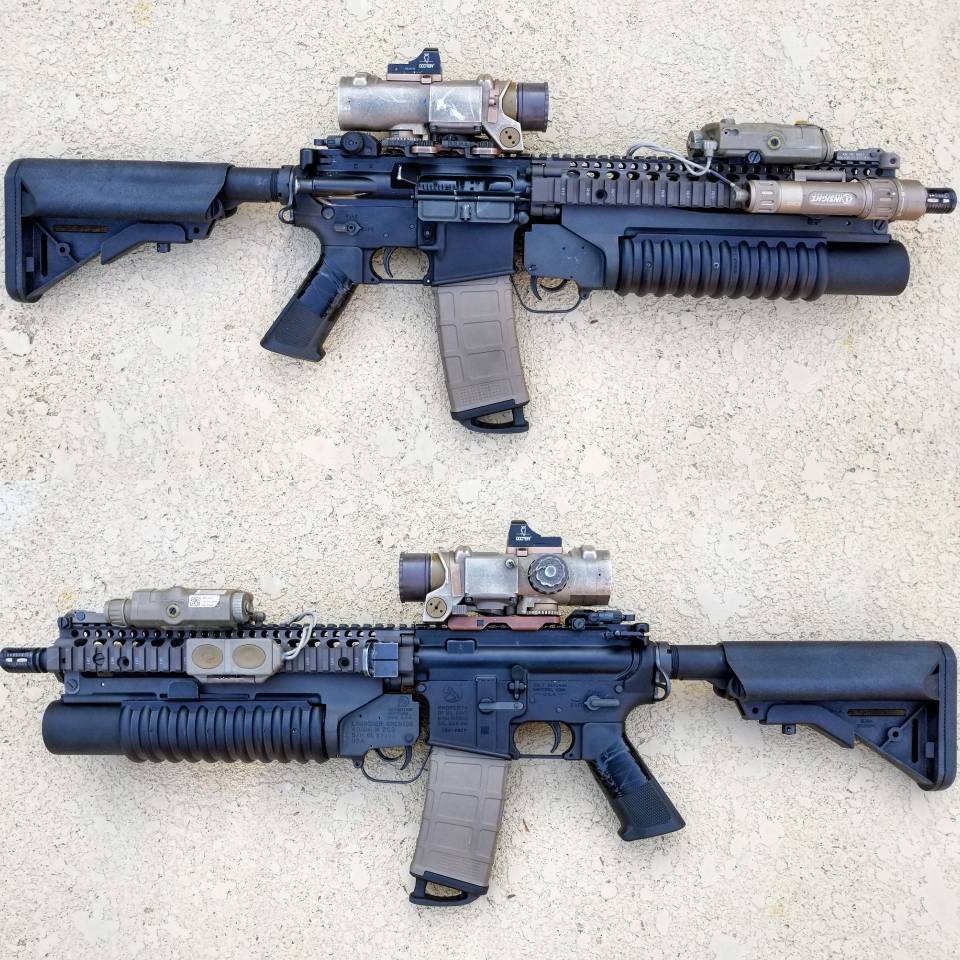

在确定了SOPMOD II采用DDL的RIS II之后,民间的玩家也克隆了同样的Mk18 MOD0

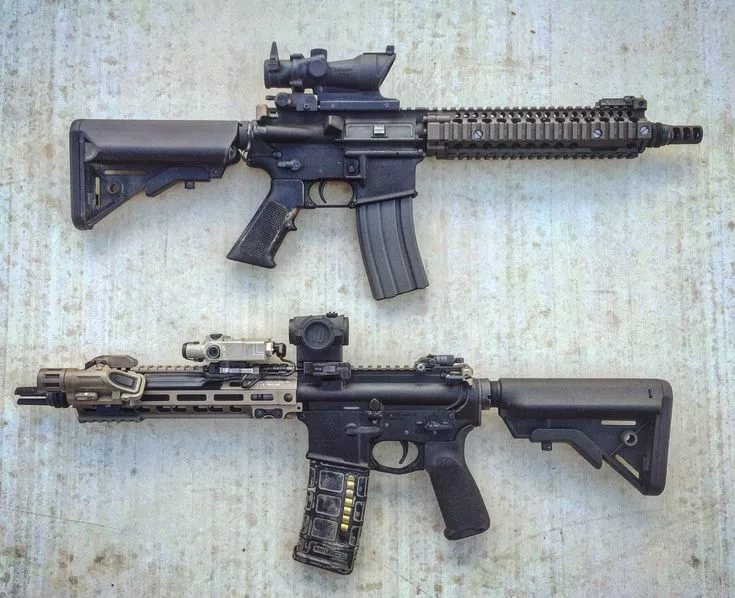

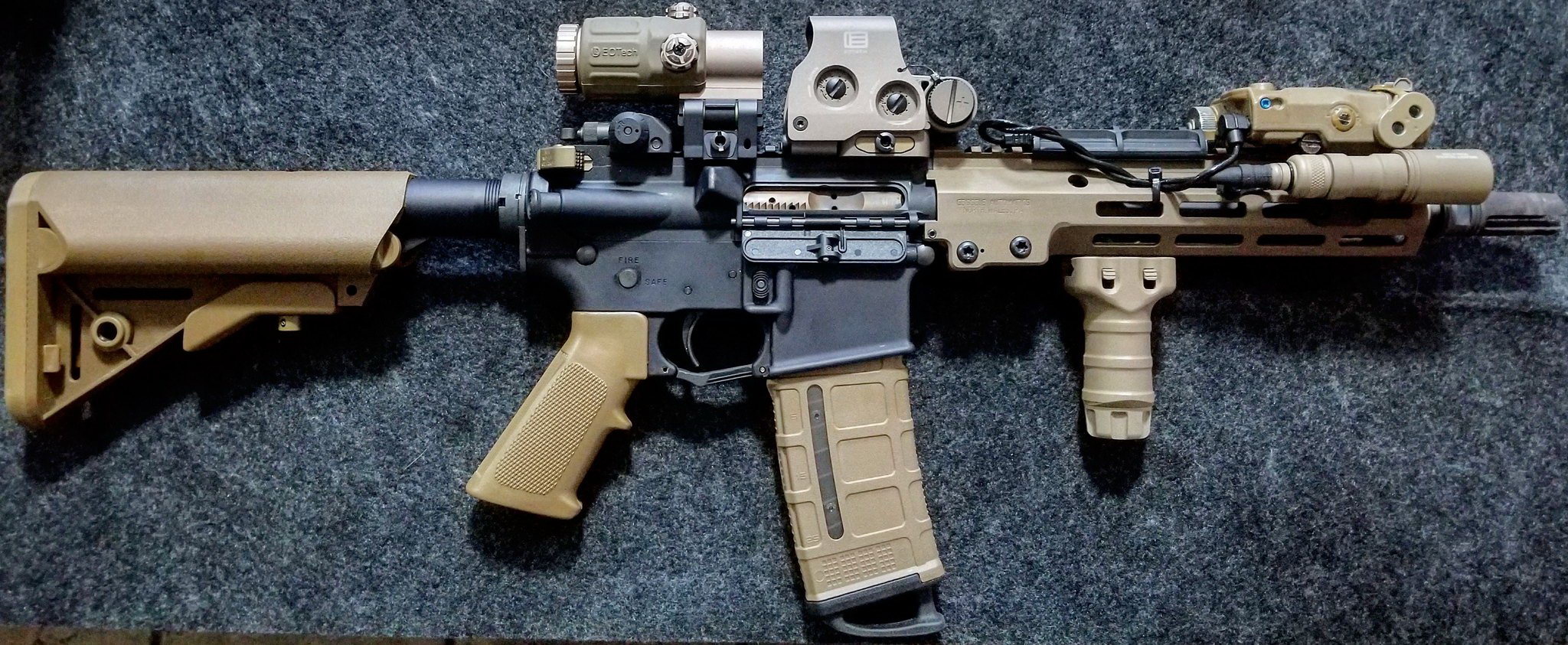

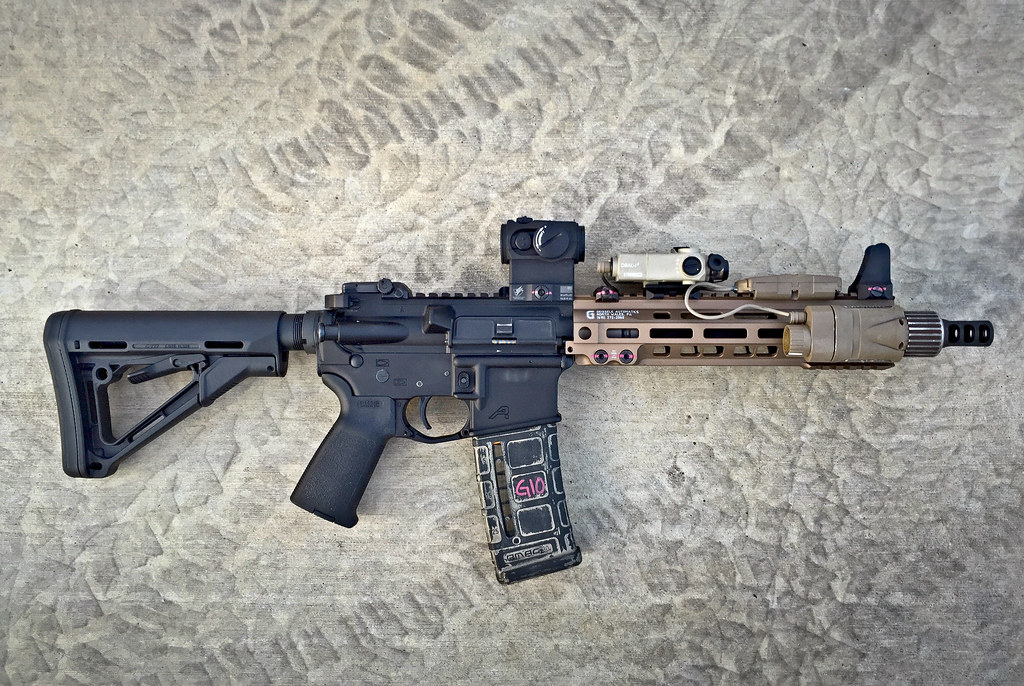

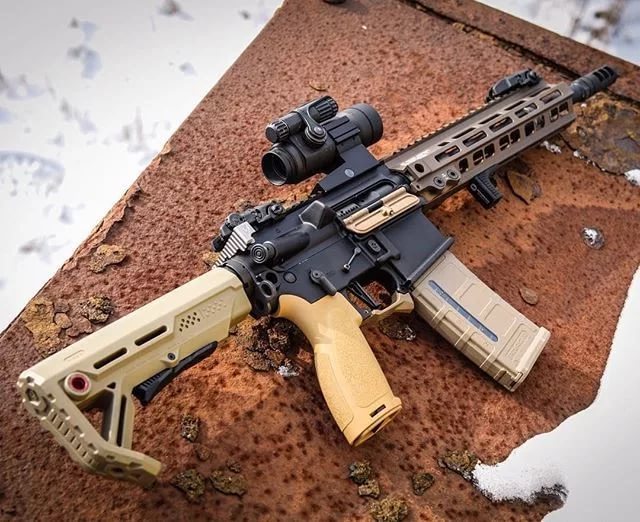

Geissele公司M-LOK接口的SMR MK4护木的Mk18克隆枪


民间玩家MK18克隆枪,安装URGI护木

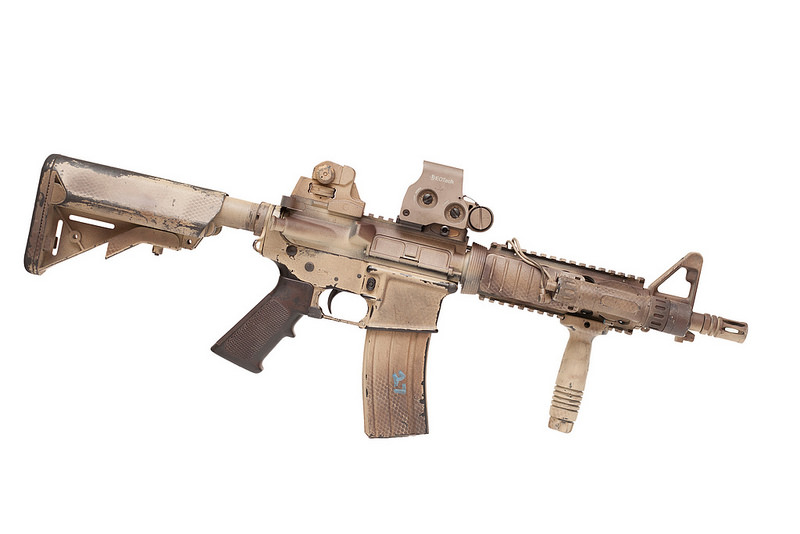

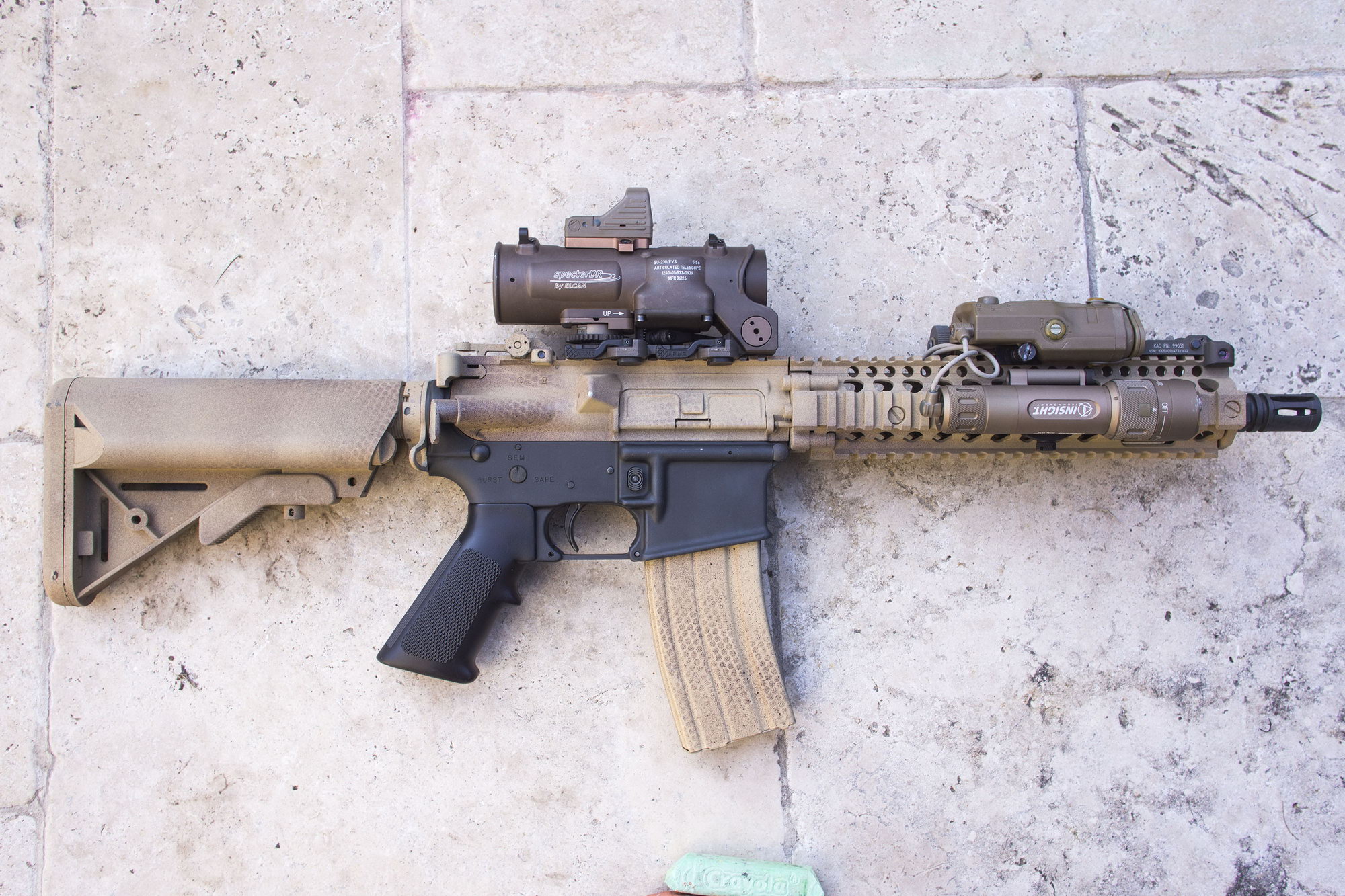

QBQ和C2K枪民的丁丁的NSWC Mk18克隆枪


民间克隆枪不一定都是10.3英寸的,比如这种是10英寸的枪管

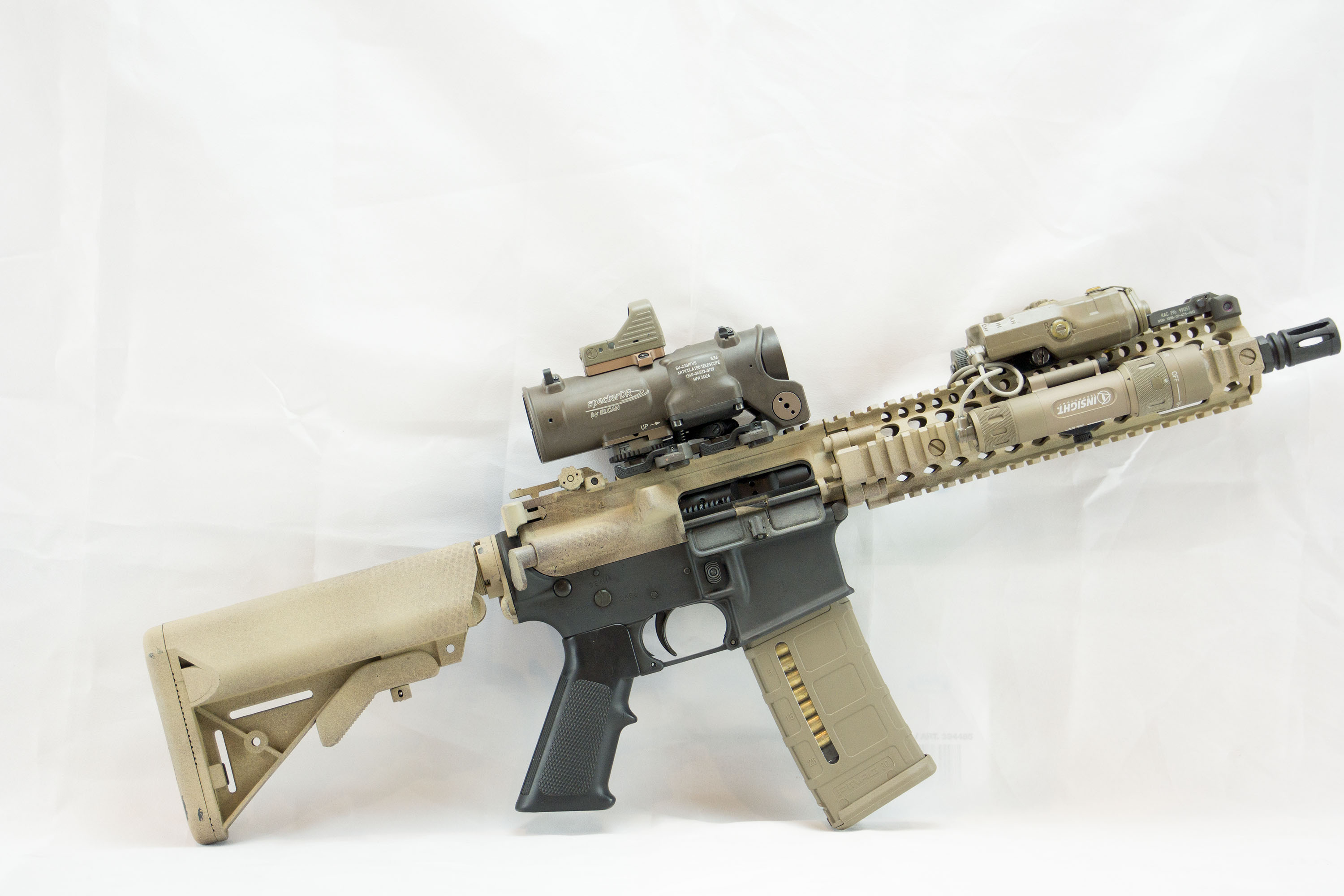

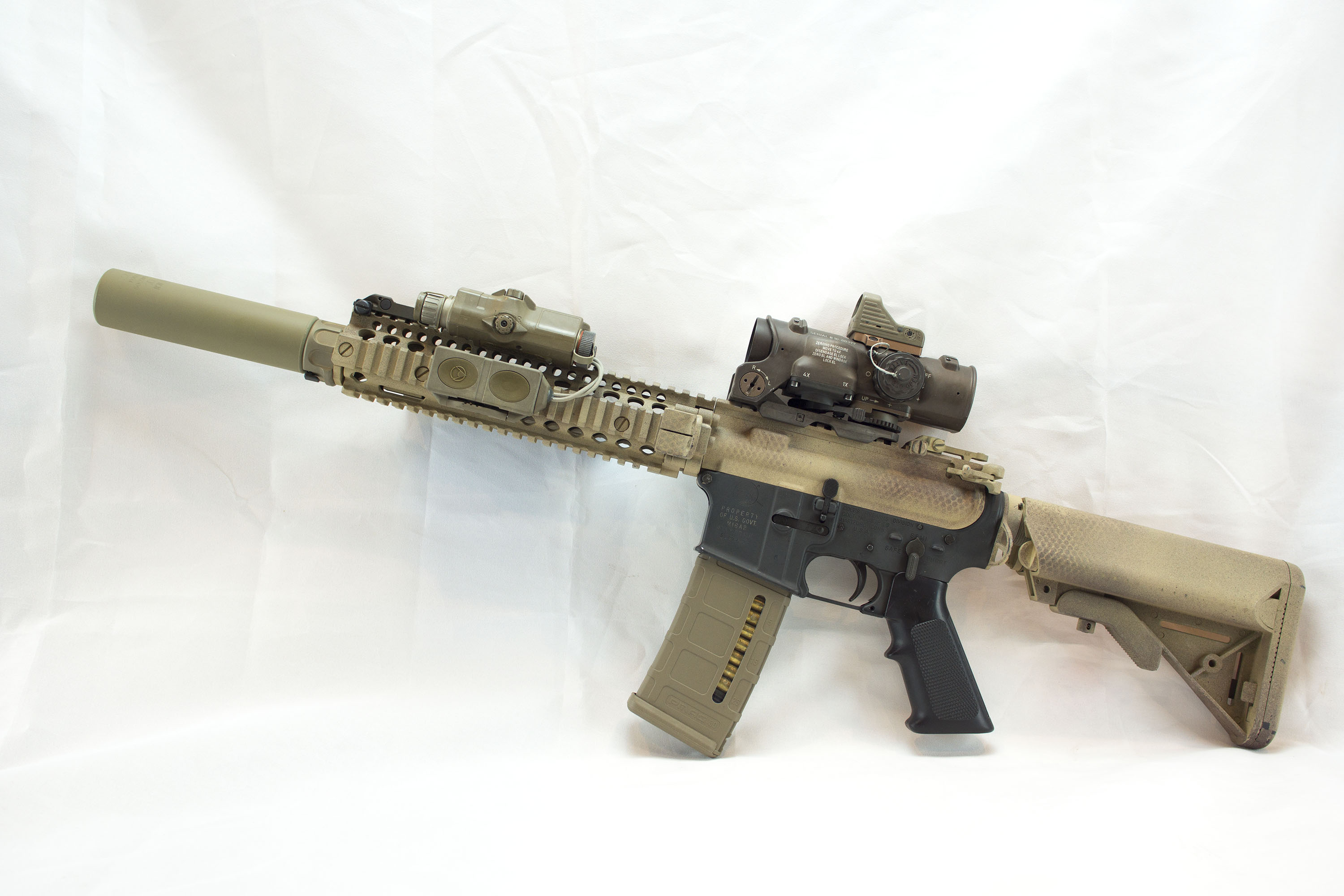

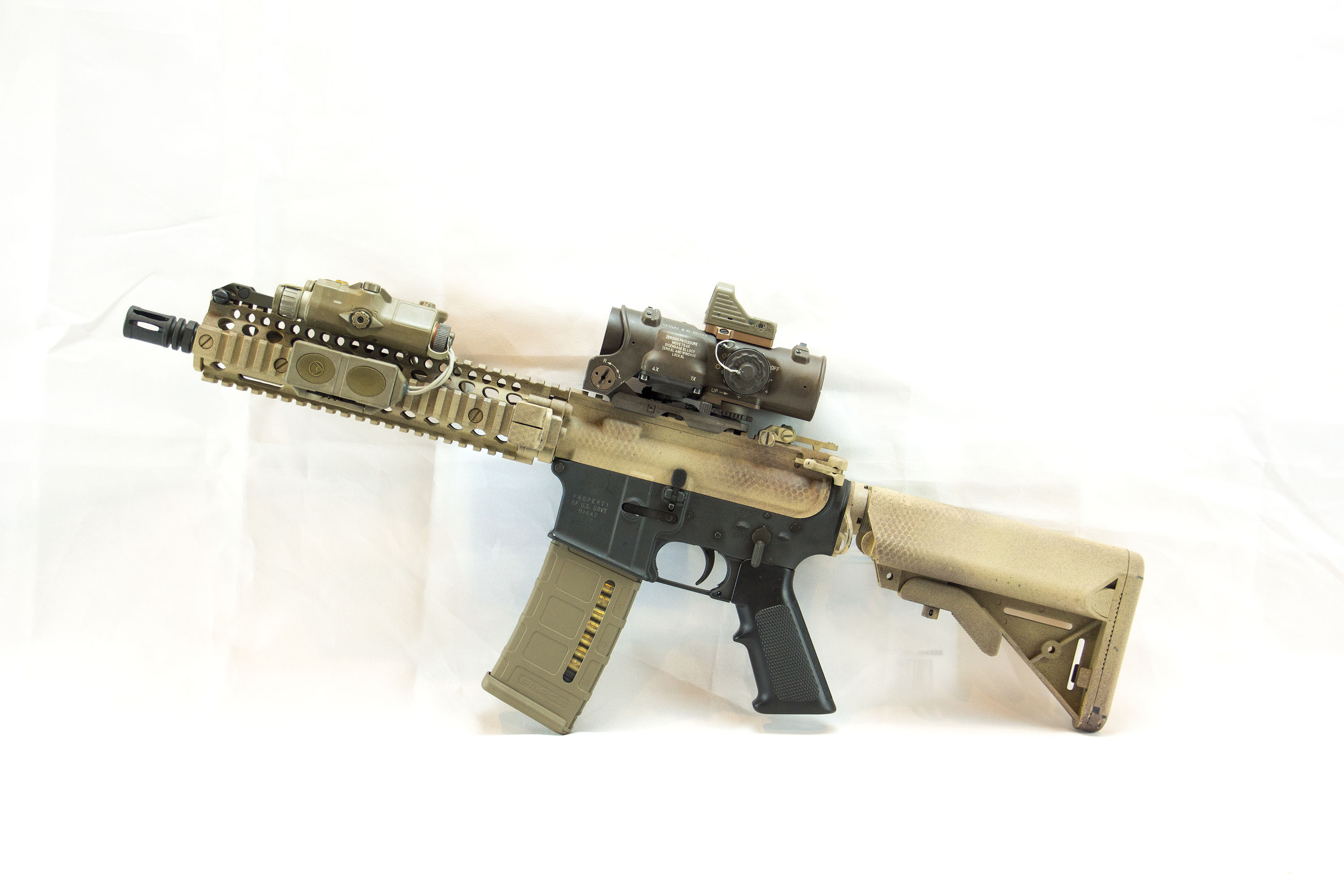

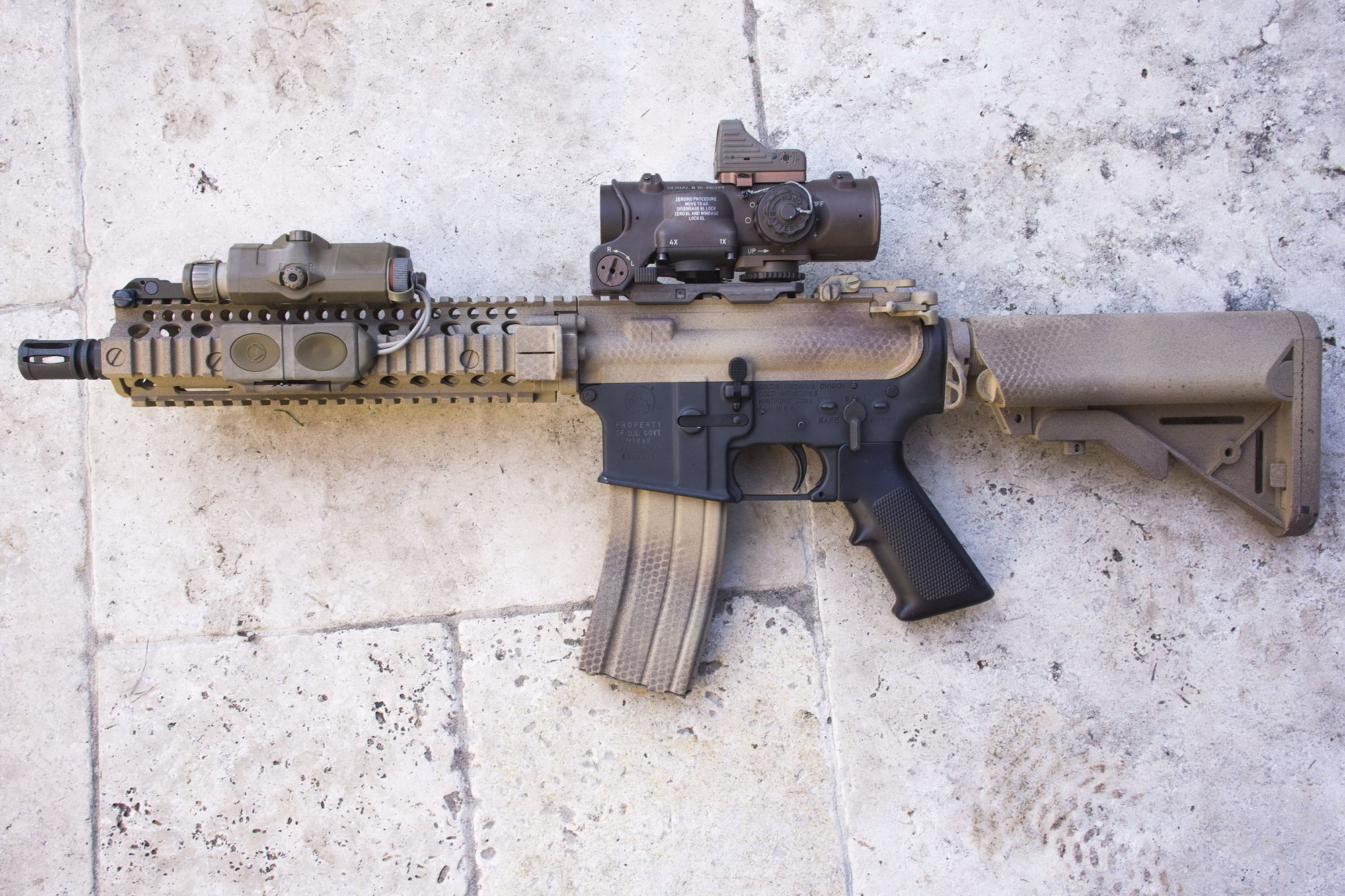

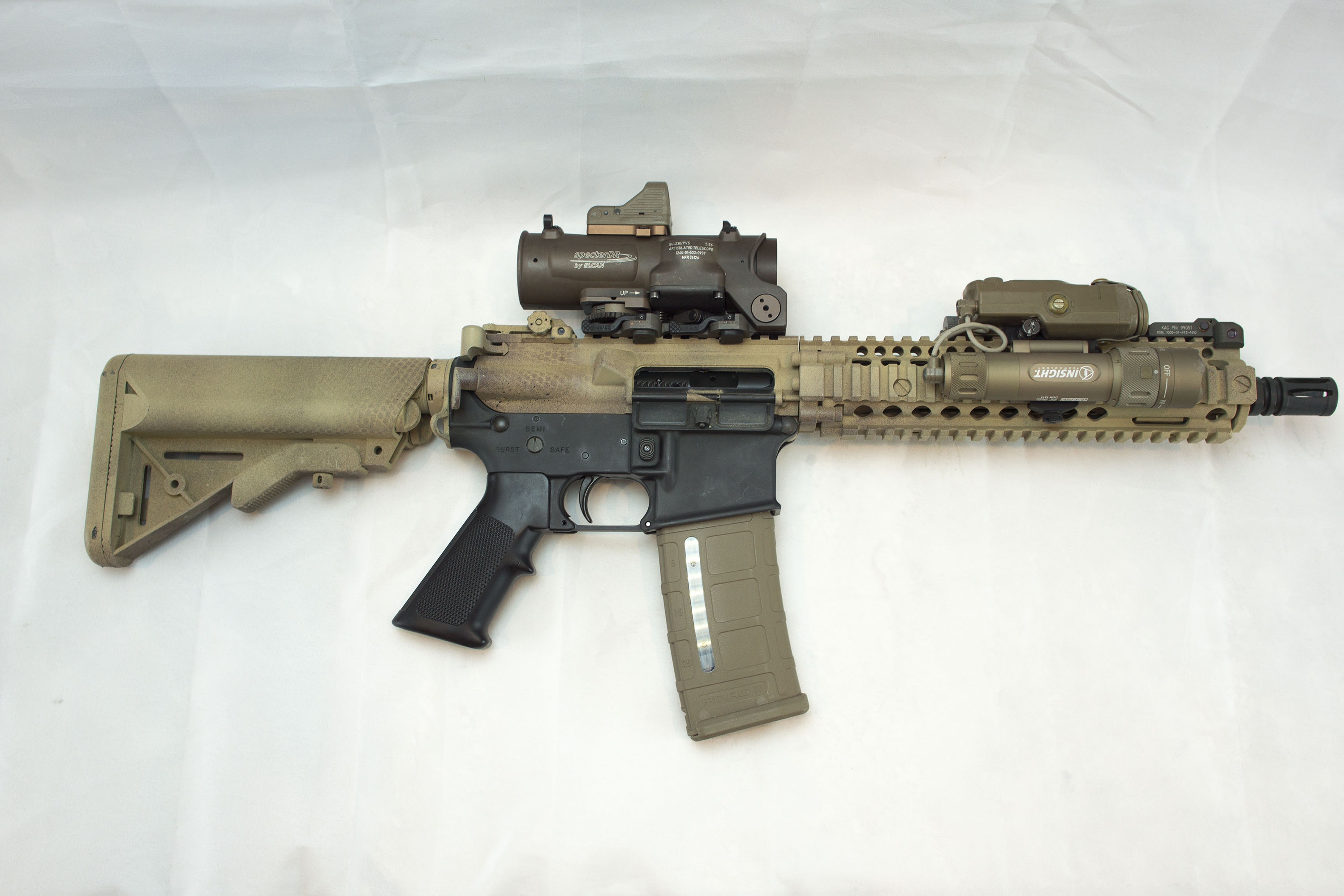

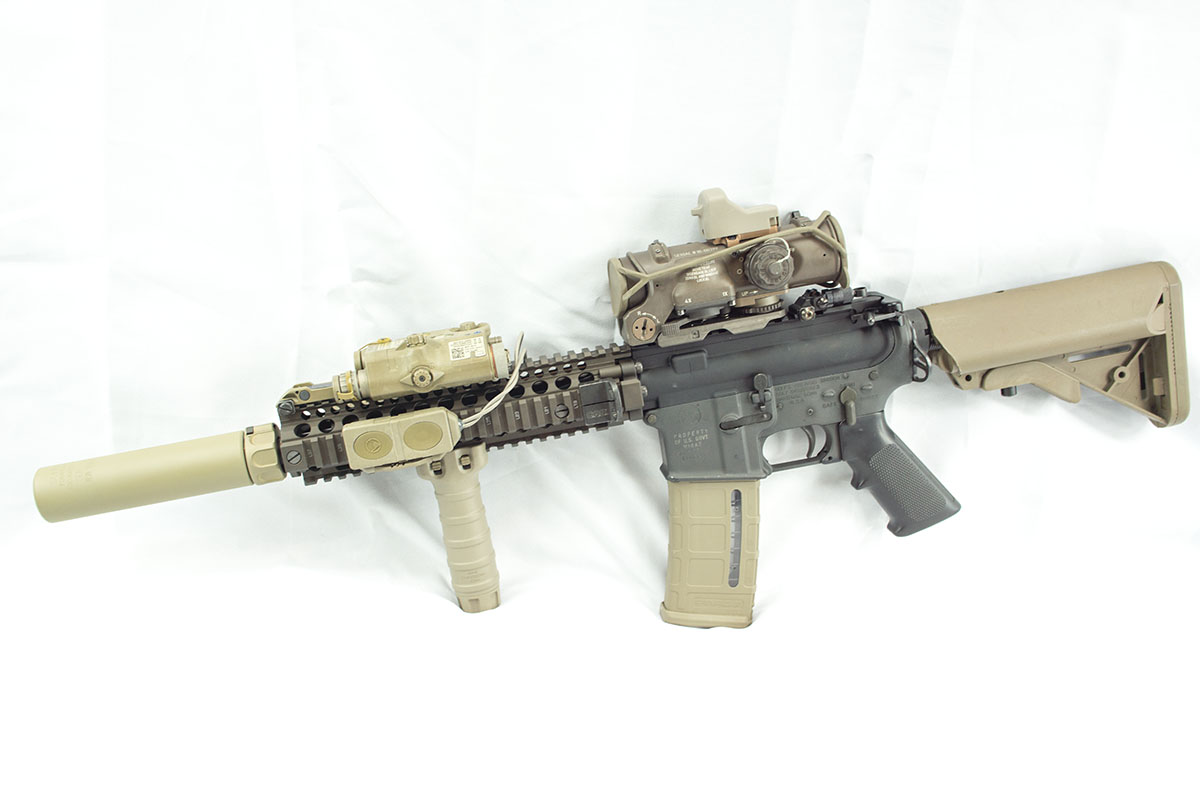

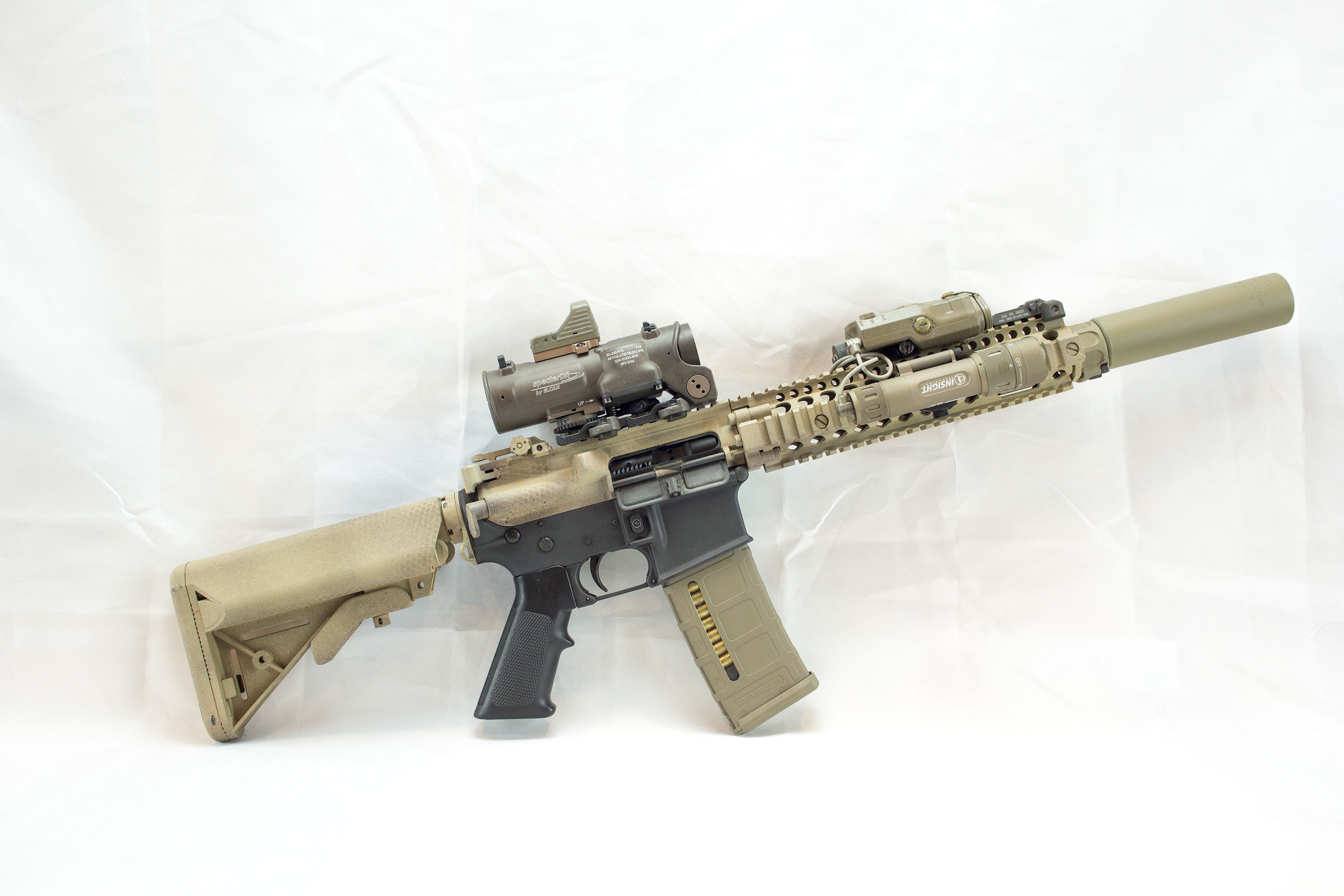

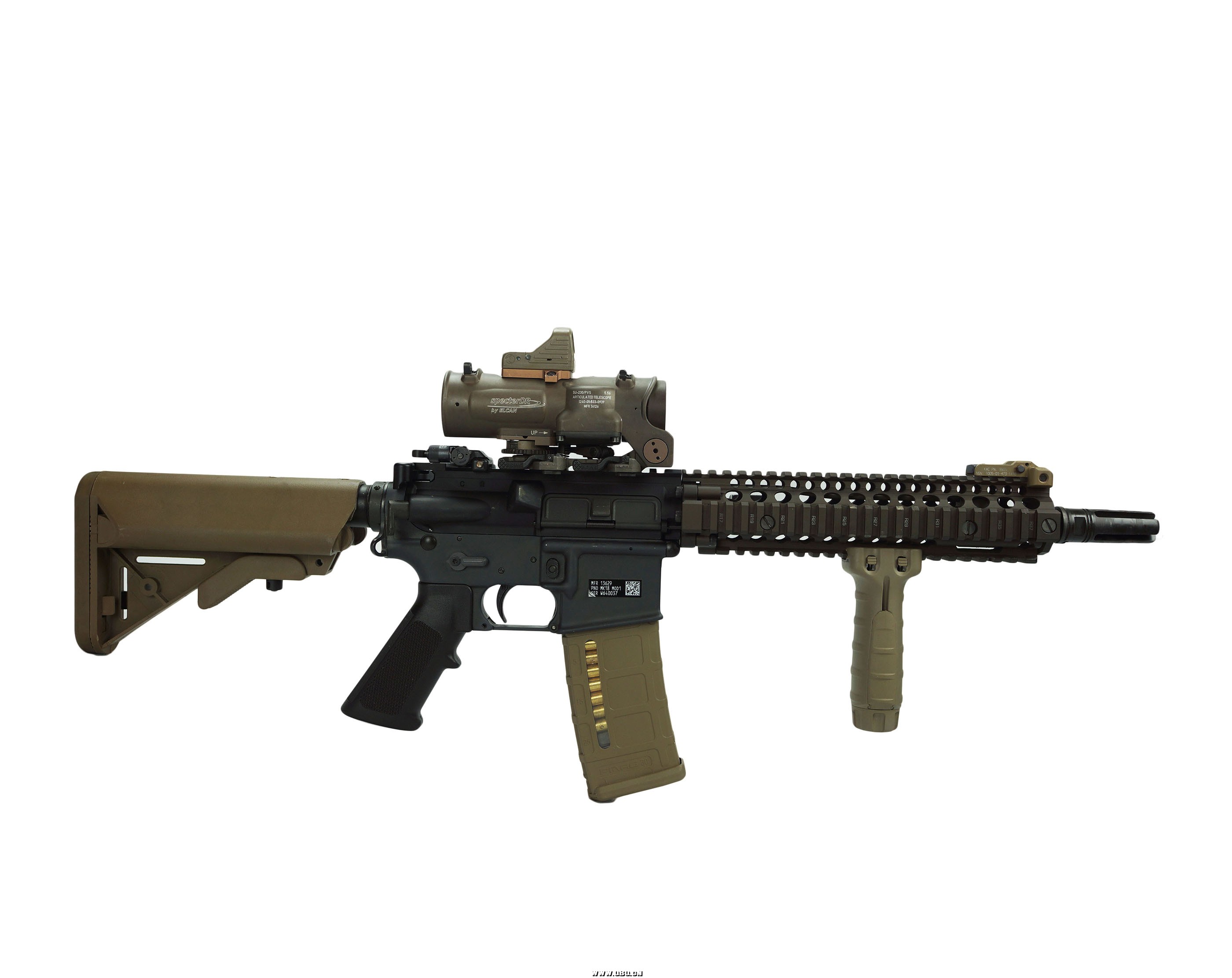

2015年丁丁的摄影习作,他的MK18也换上DDL护木了,令国内AR迷羡慕妒忌恨的藏品


伊拉克第一任美国“总督”布莱默的保镖——黑水公司的承包商们使用的ARMS公司的SIR护木的克隆型CQBR
