M16超简明手册-结构和原理 —

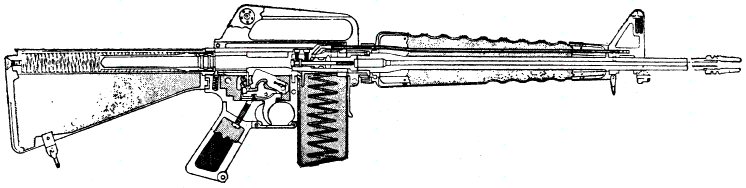

M16的机匣是用铝合金铸成的，枪管、枪机和机框是钢，它的护木、握把和枪托是塑料。早期的型号特别轻，是2.9公斤（6.4磅）。这大大地轻于1950年代和1960年代的7.62mm“战斗步枪”，和战斗全重5公斤（满载）的AK47相比较非常轻。M16A2和稍后的衍生型比较重（8.5磅或3.9kg）是因为采用了比较厚的枪管壁。厚枪管更坚固当然也减缓了维持射击时的升温。和一般所谓的厚枪管不同，M16A2的厚枪管只是护木前面的部分加厚。在护木内的枪管轮廓与M16A1的相同，这是为了兼容M203榴弹发射器的安装。步枪全长40寸(1.02m)用标准20英寸(508mm)的枪管。斯通纳为减轻重量在AR-10原型中实验过薄钢加铝外套的枪管，但是这样的枪管在春田兵工厂试验时裂开，斯通纳认为这个测试作弊。

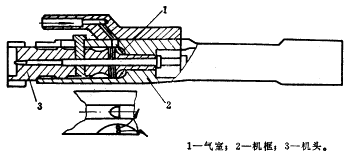

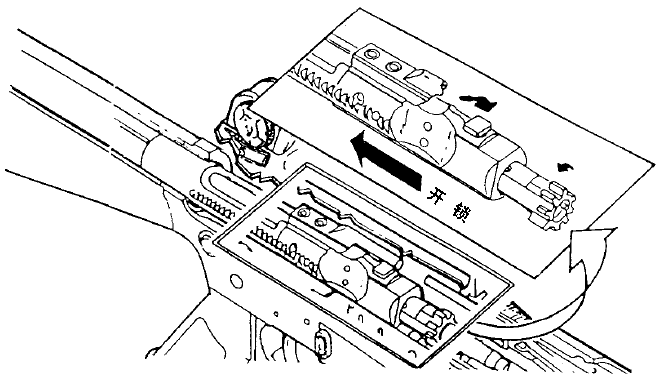

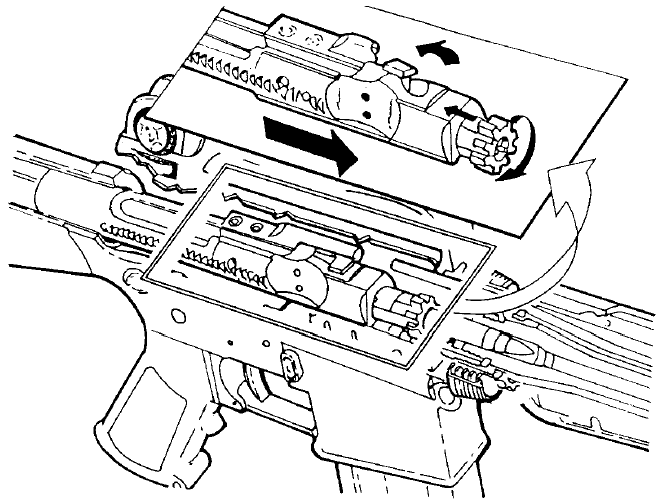

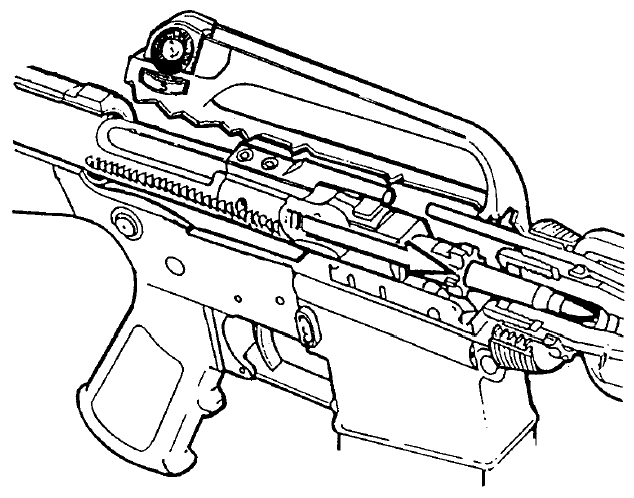

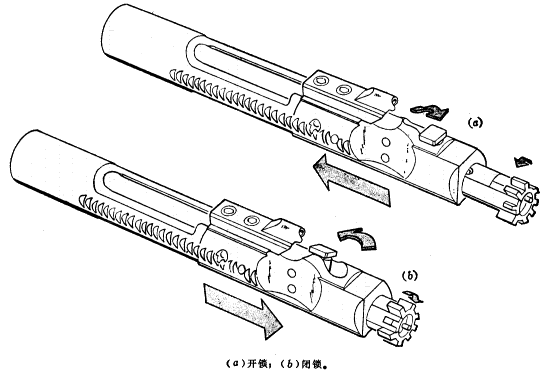

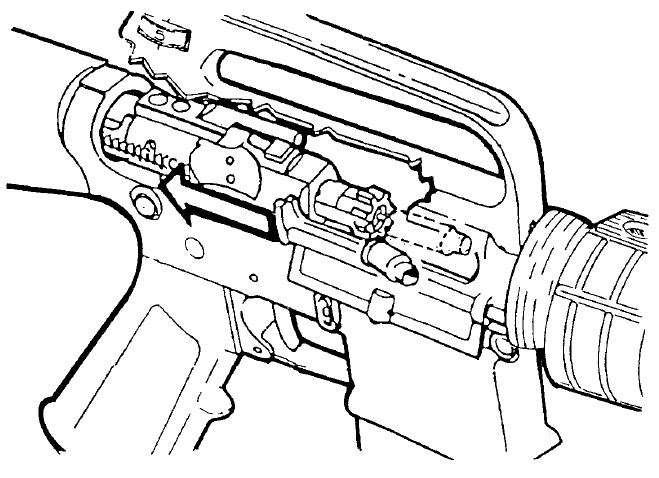

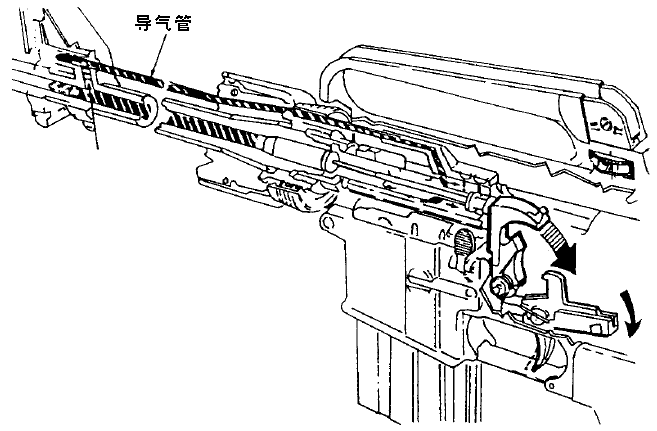

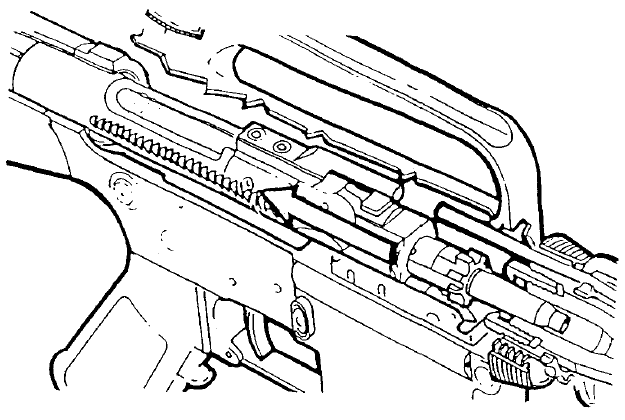

M16利用直接导推式原理，从导气孔进入的高压气体进入通过导气管，直接推动机框进行自由行程，这种结构使射击精度较高，而且减少了独立的活塞和活塞筒，缺点是容易脏，因此，M16相比起导气活塞原理需要经常清洁和润滑来保障操作的可靠性。

弹匣卡笋采用按钮形式，在扳机护圈前、机匣的右侧，用右手射击时很容易用右手食指操作。现在的标准军用弹匣容量为30发，越南战争时期主要使用20发弹匣，30发弹匣是在战争后期才开始研制的。零配件市场有弹匣并联装置，军事主管部门说并联的弹匣容易使弹匣口损坏或渗进污垢，这样容易出现供弹故障，然而在阿富汗或伊拉克的照片中发现特种部队或常规部队都有士兵使用弹匣并联器。

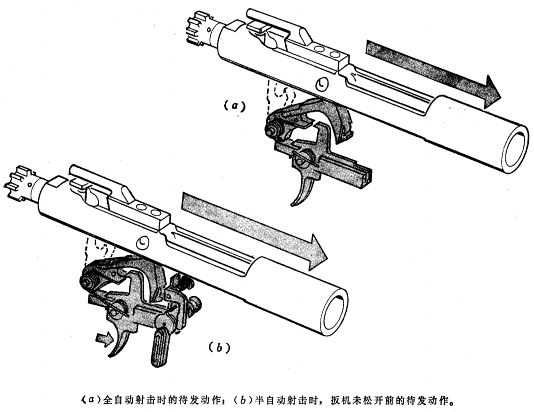

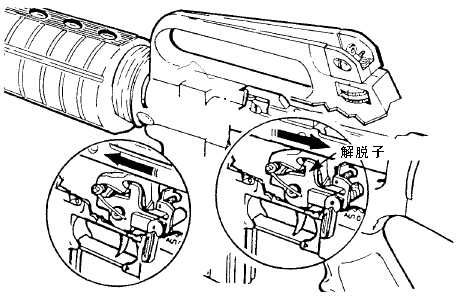

	1. 击锤处于待击位置。点射解脱子的棘爪卡在停射凹齿上。
	2. 扣压扳机。扳机鼻落下，击锤打击击针，击发第一发弹
	3. 继续扣压击锤不动，点射解脱子的棘爪仍然被棘齿卡住。
	4. 当枪机框部分向后行动时，会重新压倒击锤。
	5. 击锤被压倒的同时，棘轮簧会带动棘轮向后转动。
	6. 当击锤被压到最后位置时，连发阻铁会卡住击锤。
	7. 此时棘爪会卡住第二个棘齿。
	8. 在枪机框向前运动时，连发阻铁释放击锤，击锤开始向前打击。
	9. 击锤打击击针时，击发第二发弹。
	10. 机框再次向后运动，再次压倒击锤。
	11. 击锤压倒时，棘轮簧再一次带动棘轮向后转动。
	12. 击锤压到最后位置时，连发阻铁卡住击锤。
	13. 棘爪卡住第三个棘齿。
	14. 枪机框向前运动，连发阻铁释放击锤。
	15. 击锤打击击针，击发第三发弹。
	16. 机框向后运动，再压倒击锤。
	17. 棘轮簧带动棘轮向后转动。
	18. 击锤压到最后位置时，连发阻铁卡住击锤。此时棘爪卡住了第二个停射凹齿。
	19. 由于停射凹齿比其他凹齿要深，因此即使持续扣压扳机，解脱子也不能使连发阻铁再次释放击锤。此时，机构完成了一次3发点射的过程。
	20. 此时，只有松开扳机，回到状态1.时，再扣动扳机才能再一次发射。

注：如果改变棘轮齿数或计数齿数也可以得到其他所需的点射发数；但如果一次点射未打完3发弹，即使再扣扳机时只能打完剩下的点射数，这是M16点射棘轮的结构缺点。此外，点射限制机构只是在火力、准确性和节约弹药之间的折衷，当需要压制、伏击、和近距离战斗时，它限制了M16的战斗效能。

视频下载内容	下载链接及预览图	格式	时间长度	容量	来源
XM16E1原理、操作的教学电影		ASF	19分28秒	35.6MB	AR15.com

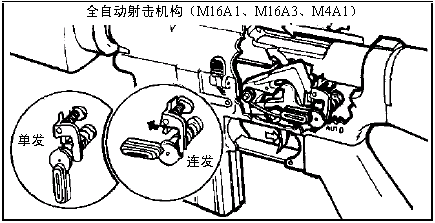

两种连发机构的击锤部分的区别
M16A1、M16A3、M4A1	M16A2、M16A4、M4

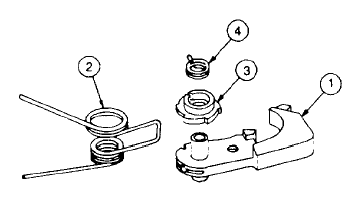

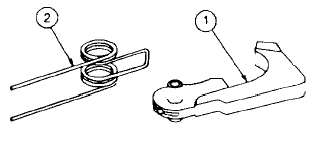

⑴击锤 ⑵击锤簧	⑴击锤 ⑵击锤簧 ⑶点射控制棘轮 ⑷棘轮簧
