M202 FLASH



口径: 66mm

M202“闪光”(Flame Assault Shoulder Weapon——肩射型火焰攻击武器的缩写)是一种火箭发射器类型的火焰弹投射武器,于1972年开始研制,在1973年试产和功能性试验,1974年进行部队试验,改进为M202A1后于1975年装备美国陆军和海军陆战队。它的重量只有M9A1-7M2A1-7便携式火焰喷射器重量的一半,而且可在5倍射程外对多个点目标进行覆盖,可用于进攻和防御,长时间存放时只需要较少的维修和保养。

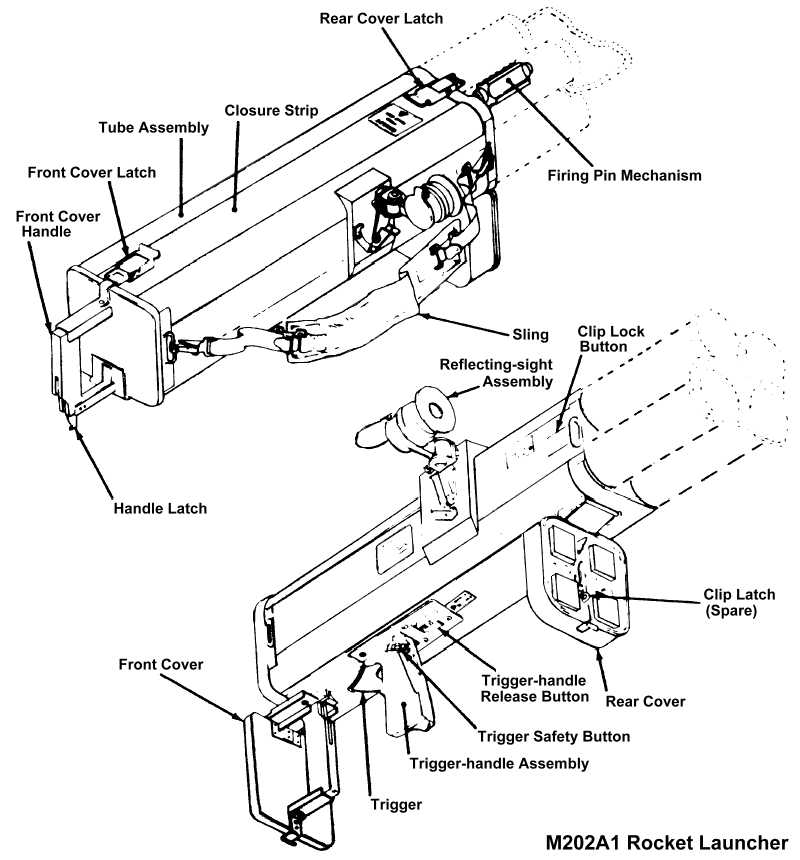

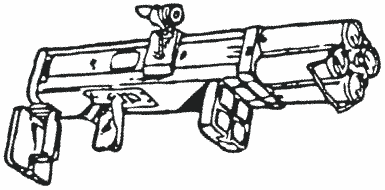

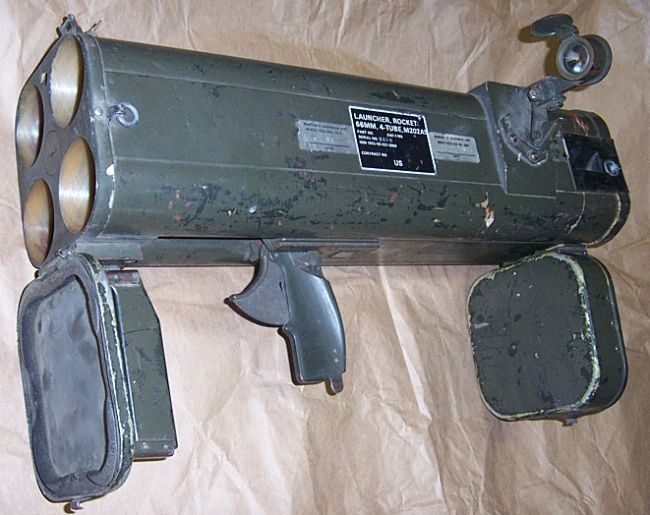

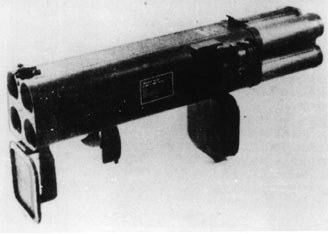

M202A1是一种可多次使用的肩射、轻型、四联装发射器,它由发射筒、护壳、前后护盖、发射机构、击发机构、瞄准具、握把和背带等组成。发射筒的结构与M72系列基本相同,仍为内外筒式结构,前筒用玻璃钢材料制成,后筒为铝制品。四个发射筒固定在框架上,用护带缠绕,构成整体护壳。前护盖用于保护发射器口部,与护壳的前隔框底部铰接,携行时用固定闩将前护盖锁在闭合位置。当前护盖打开并锁定在下面时,可以起前支架作用,发射时用来稳定发射器。后护盖与护壳的后隔框底部铰接,携行时以固定闩将后护盖锁在后端闭合位置,打开后可作为肩托。内筒拉出之后,靠闭锁钮锁定在发射位置。发射后可以重新装弹。

发射机构装在握把内,由扳机、扳机簧、扳机保险和棘轮组件等组成,击发机构包括击针、击针簧、击针座和凸轮轴组合件等,发射机构和击发机构由联接组件连接,点火系统为通常的火帽、导火索式。发射前,打开前护盖,握把自动弹出并锁定在使用位置,向后移动扳机保险柄,使扳机处于待击状态,即可发射。发射装置为联动式,每扣压一次扳机,棘轮转动90°并带动凸轮轴组件,解脱击针。该发射器能够以每秒1发的速度发射,也可以一次同时发射出所有4枚火箭。与M72 LAW不同的是,M202A1发射时只能从右肩发射,这是由于它的反射式光学瞄具安装在发射器的左侧。发射完后,可以重新装填另外一组的4枚火箭弹。

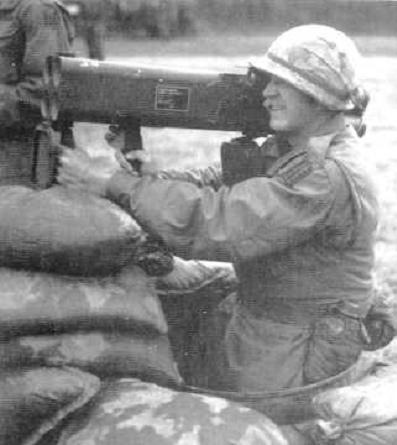

发射姿势


M202发射时的后部危险区域和M72一样

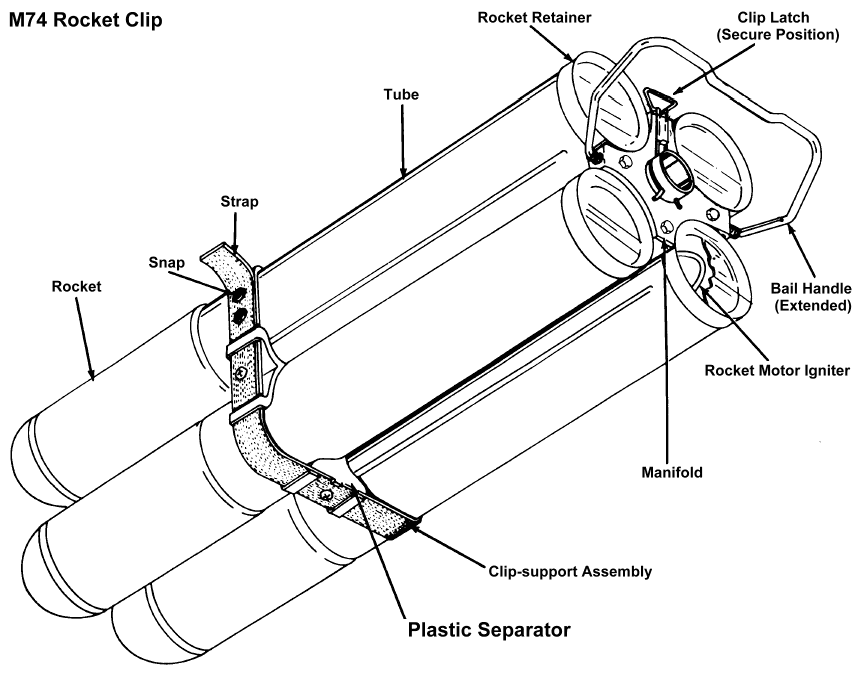

M202A1配用的火箭弹都是基于M54火箭发动机的其他66mm火箭弹,包括M72A1破甲弹、M74燃烧弹、和XM96毒气弹。M74火箭弹由M235战斗部、M434引信、M54火箭发动机和尾翼组成,战斗部装燃烧剂590g,发动机和尾翼组件与M72火箭弹相同。XM96毒气火箭弹除采用M224战斗部外,引信、火箭发动机和尾翼与M74式的基本相同,战斗部装毒剂227g。

M202A1按照需要而配发,一般每个步兵排配一具,平时不需要安排专门的射手操作,排长选定几个人在训练中使用。发射时的姿势主要为立姿,但也可采用跪姿或卧姿。M202A1的最大射程可超过500m,但一般只在500m内使用;最小安全距离是20m,但一般不会对50m内的目标射击以免射手自伤。

M202A1在1985年阿诺德·施瓦辛格的电影Commando里面作为一件搞笑武器和大杀器出现过。

发射器空重 11.5 lb (5.22 kg)
战斗全重 26.6 lb (12.07 kg)
全长 携行状态 27 in (686 mm)
发射状态 34.75 in (883 mm)
火箭弹长 M72A1 508 mm
M74 533 mm
XM96 533 mm
火箭弹重 M72A1 1.1 kg
M74 1.36 kg
XM96 1.36 kg
初速 M72A1 150 m/s
M74 114.3 m/s
XM96 114.3 m/s
最大射程 M72A1 1000 m
M74 750 m
XM96 750 m

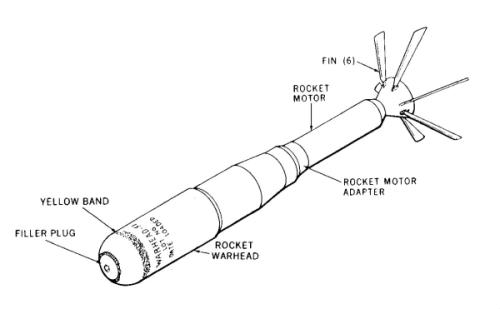

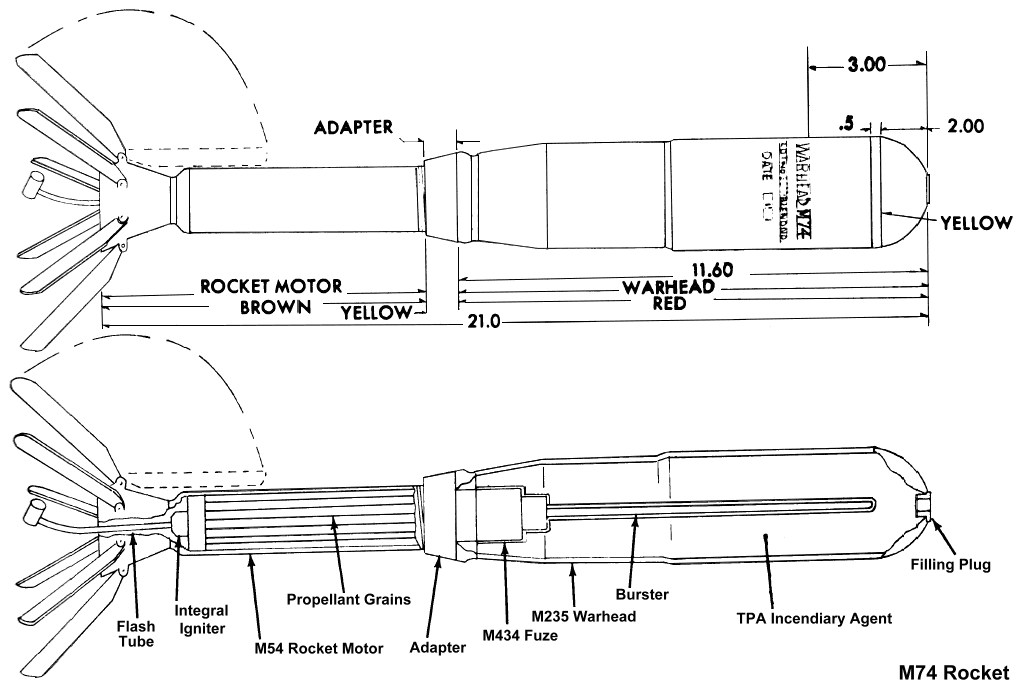

M74

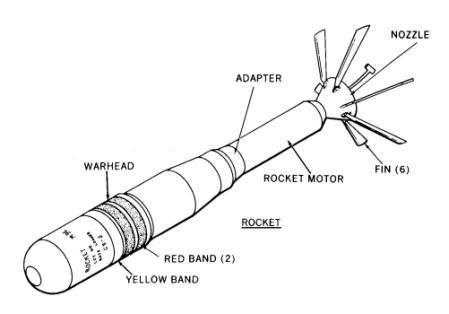

XM96

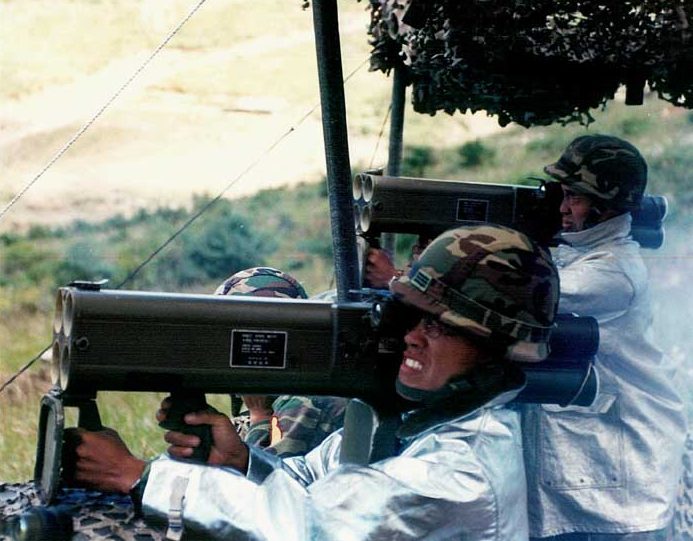

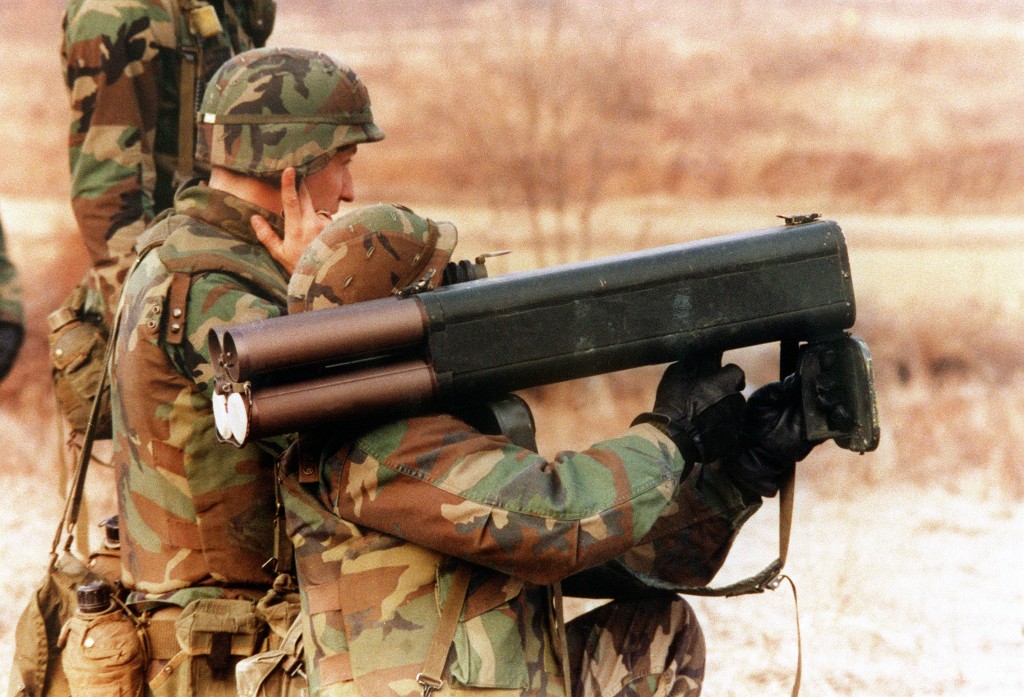

在打M202A1的南韩士兵


阿诺德·施瓦辛格的电影Commando(独闯龙潭)里面出现过M202A1


《独闯龙潭》的截图

资料来源:Modern Firearms & Ammunition

     F. A. S.

     GlobalSecurity.org

     Gary's U.S. Infantry Weapons Reference Guide
