斯通纳63武器系统的特点是：机匣完全通用，只需更换少数几个零部件就可将其转换成不同功能的武器，其中可变成采用30发弹匣供弹的步枪或卡宾枪，也可以变成采用弹链供弹的轻机枪。通过管形支架还将其装配在坦克、装甲车辆甚至航空器上使用，或装上三脚架当作中型机枪使用。

作为斯通纳63武器系统的核心部分——机匣是用冲压钢焊接而成的，在机匣的顶部和底部焊接有几个突耳，用于安装供弹机构、护木和板机组等组件。机匣为长方形结构，截面为“U”形。这个机匣只有前后之分，却没有严格意义上的上下左右的区别，因为它可以倒过来用。例如当它作为一把步枪或卡宾枪使用时，抛壳口位于右侧，弹匣插在底部；当它作为一把轻机枪使用时，则反过来，抛壳口变成在左侧，而弹匣或弹链受弹机则变成在机匣上方，而扳机和握把组件也安装在与步枪相反的位置上。早期63型的前托是由机匣延伸出来的，上面有散热和减重的孔。后来在63A型上增加了塑料护木。斯通纳63A的机匣表面采用磷化处理，耐磨和耐腐蚀，颜色是暗褐色。

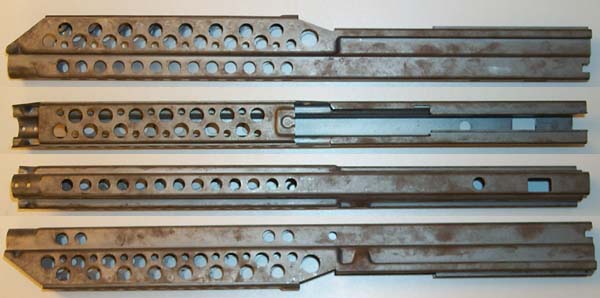

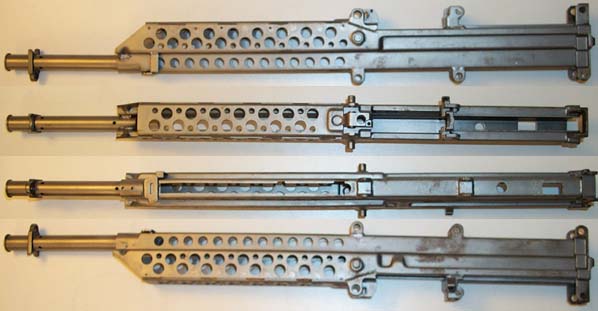

斯通纳63的通用机匣

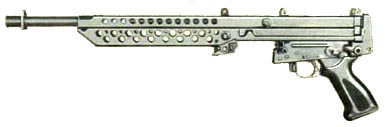

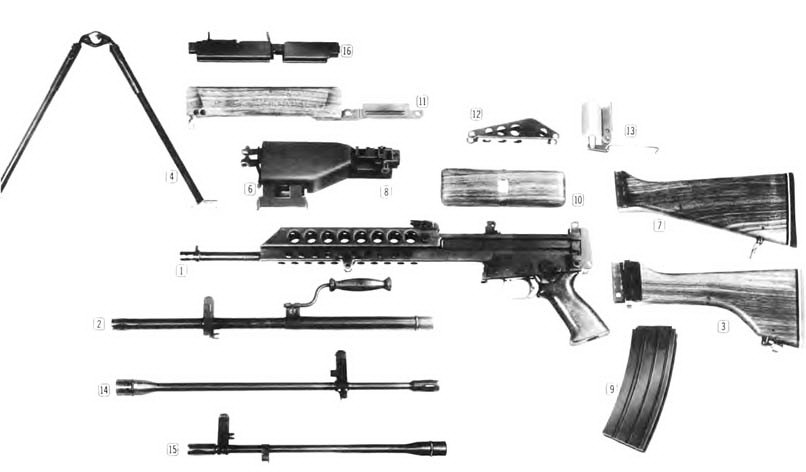

早期型的斯通纳63基本模块，其枪托、护木仍然是木制件

在63A型上增加了抛壳口防尘盖，这是由于机枪型采用开膛待击，枪机打开时外物容易进入枪内。该防尘盖的设计类似于M16，在拉动枪机待击后能保持打开，但也可手动把它关闭。

斯通纳63和AR-15虽然出自同一个设计者，但自动方式却不相同。AR-15采用的是直接导气式（气吹式），而斯通纳63则采用长行程导气活塞。这主要是考虑到该武器系统中有2／3的枪型是机枪，为保证供弹动作的平稳，采用长行程活塞是比较有利的。因为火药气体对活塞作用的时间较长，而且自动机的质量也得以加大，这样既可保证有足够的能量带动供弹机动作，而且动作也比较平稳。导气管是用不锈钢制成的，焊接在机匣前端。导气管同时也是机枪型的两脚架安装点。导气管前端的金属支架用于安装枪管，这个支架同时也是三脚架适配器的前安装点。机匣上两侧焊接有安装三脚架适配器的后安装点。

斯通纳63的枪机与AR-15和AR18的相似，通过枪机上的导柱与机框曲线槽上的开、闭锁螺旋面相互作用，完成开、闭锁动作。枪机复进时，机框曲线槽上的闭锁螺旋面与枪机导柱相互作用，迫使枪机回转22.5°，枪机前端的7个闭锁凸笋卡入枪管节套内的闭锁卡槽实现闭锁。该枪的闭锁突笋比M16枪机上的稍大。

斯通纳63的机框和活塞的结合方式与采用短行程活塞的AR18有所不同，斯通纳63的机框和活塞是一体的，机框后端有一尾铁，尾铁顶部装有供弹滚轮，用以带动弹链供弹机构中的拨弹杆。另外，在AR-15和AR18的枪机上，安装有顶杆式抛壳挺，但在斯通纳63上，却是使用类似于AK步枪的刚性抛壳挺。当枪机后座通过抛壳挺时，抛壳挺簧使抛壳挺伸出，将弹壳推出。在早期的63型系列上，机枪型拉机柄位于机匣的右侧，步枪型拉机柄位地机匣左侧。但在改进后的63A型系列上，拉机柄安装在活塞杆上，所以对于步枪/卡宾枪型来说就是在前托顶部，而对于机枪型来说则是在前托底部。这样的改进也是为了机枪弹链从右侧供弹时也不会影响拉机柄的使用。另外，斯通纳63系列上的拉机柄不随枪机循环运动一起活动。

斯通纳63型步枪的顶部，可以看到位于左侧的钩形拉机柄，如果是机枪型则为右侧

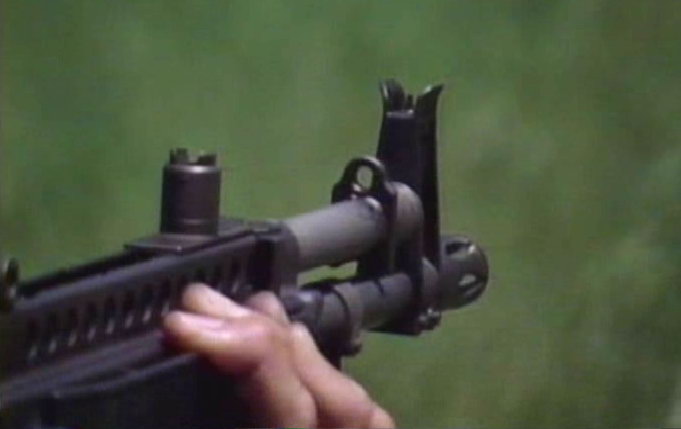

斯通纳63A型卡宾枪的拉机柄位于导气管上方，如果是机枪型则在下方

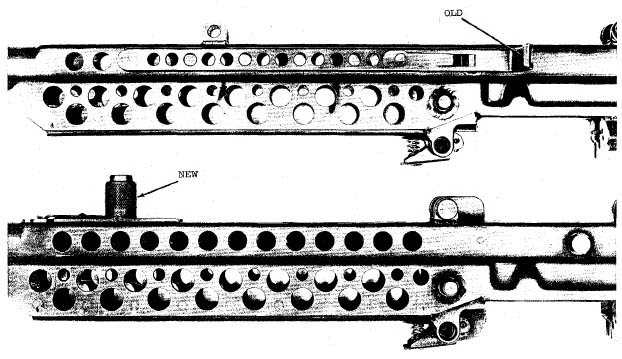

新旧拉机柄的对比

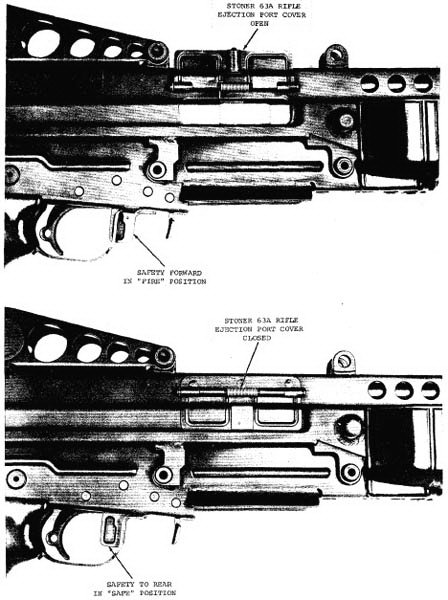

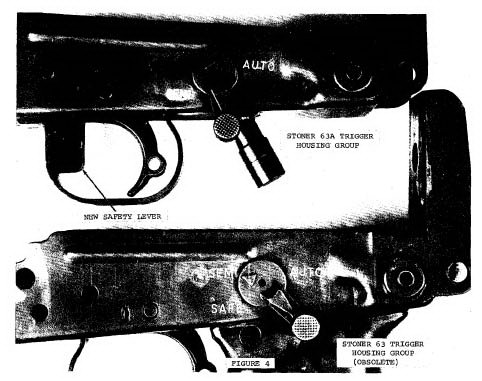

斯通纳63A（上）把手动保险改到扳机护圈前方，而斯通纳63（下）的的快慢机则有保险档

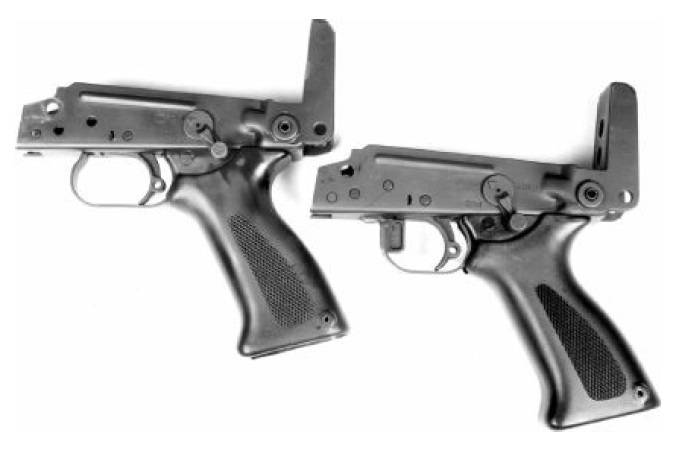

左边是斯通纳63的扳机座及握把，右边是斯通纳63A的

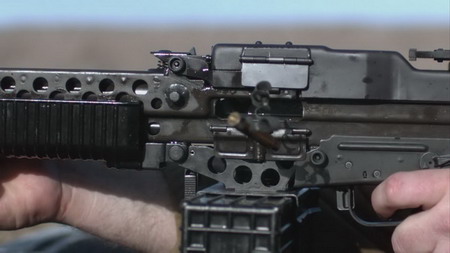

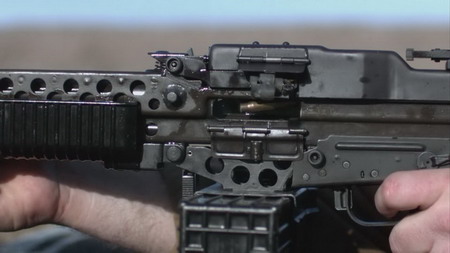

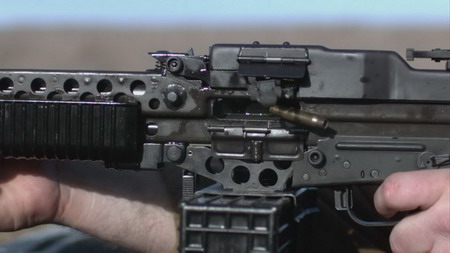

斯通纳63A的抛壳口在上膛后或射击时可保持在打开状态

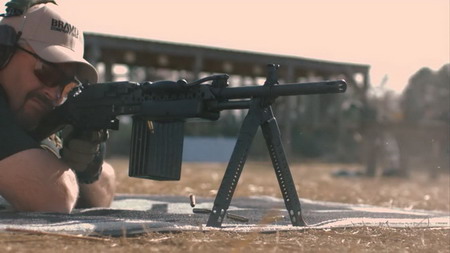

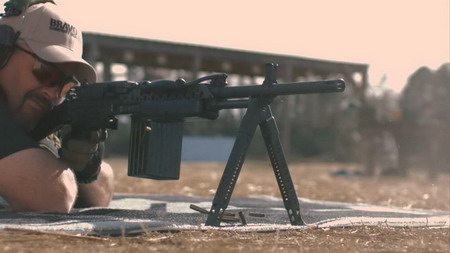

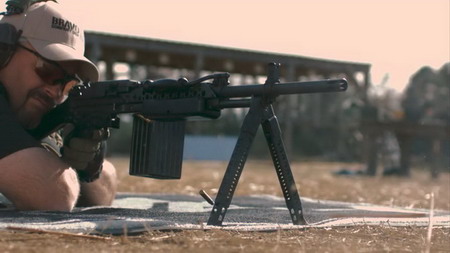

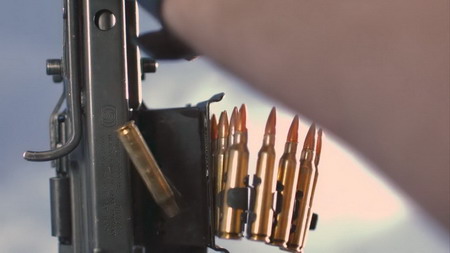

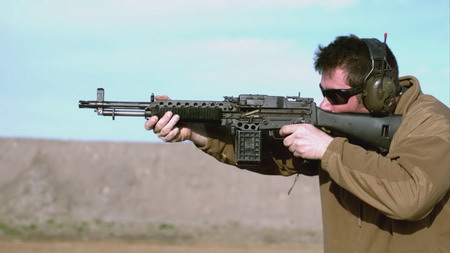

左侧供弹、左侧抛壳的抛壳连续画面，弹链节在右侧抛出

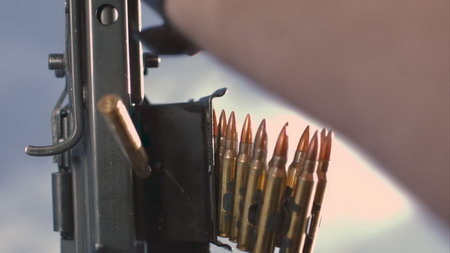

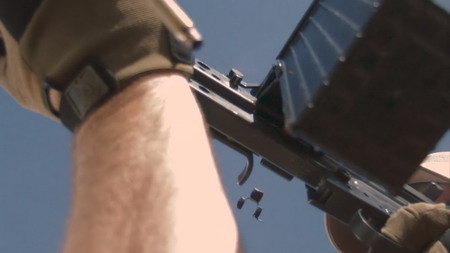

右侧供弹、左侧抛壳的连续画面，弹链节也从左侧抛出

自动步枪型和卡宾枪型的动作原理如下：

扣压扳机，击发阻铁解脱击锤，击锤回转打击击针，击针击发枪弹。枪弹击发后，火药气体推弹头向前，部分火药气体进入位于枪管上方的活塞筒，迫使活塞后退。当枪机导柱在机框曲线槽的直线段中时，机框走完近5.1mm自由行程。在此期间，膛内压力下降。然后，枪机导柱与机框曲线槽的开锁螺旋面相互作用，枪机回转开锁。由于枪机回转开锁过程中没有向后的导程，所以没有预备抽壳，因此抽壳动作比较猛烈，拉壳钩所受的应力相应的也就大。开锁后，枪机、机框和活塞组件一起后座，抽出弹壳并向右抛出，同时压倒击锤。复进簧在后座过程中被压缩。当工作部件后座终了时，复进簧便推它们复进，重复上述自动循环。当弹匣里的枪弹打完，托弹板就顶起空仓挂机，把枪机挂在后方位置。

机枪型的自动循环动作如下：

由于发射机构中没有击锤和连发阻铁，所以待发时，击发阻铁直接卡入机框底部的阻铁卡槽中，将枪机、机框挂在后方位置。扣压扳机后，在复进簧力的作用下，枪机、机框和活塞组件一起向前运动，枪机并完成取弹、推弹入膛和闭锁等三个动作。当机框离前方位置约4mm时，枪机完全闭锁。随后，机框继续复进到位，固定于机框上的击针自枪机弹底窝平面中伸出，打击底火，击发枪弹。枪弹击发后，在火药气体压力作用下，活塞和机框后座。机框走完5mm的自由行程，枪机开始开锁。机框后座6.35mm后，枪机完全开锁。在枪机开锁的同时，拉壳钩开始抽出弹壳。

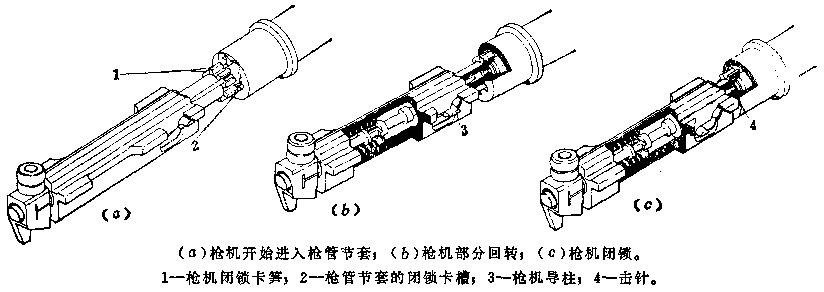

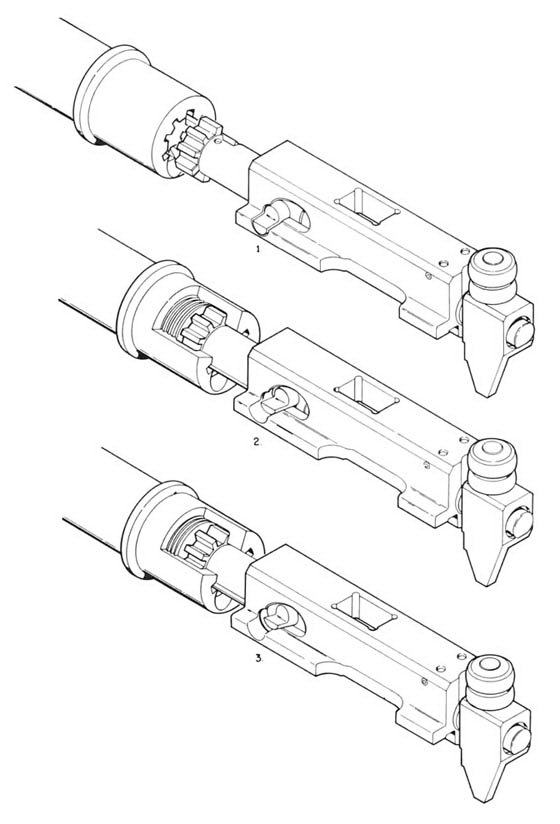

枪机动作示意图

另一个角度看枪机动作

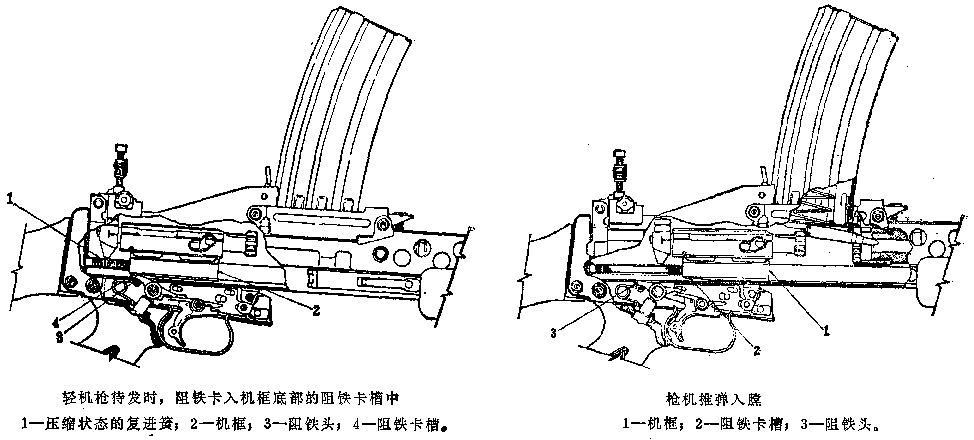

机枪型的动作原理

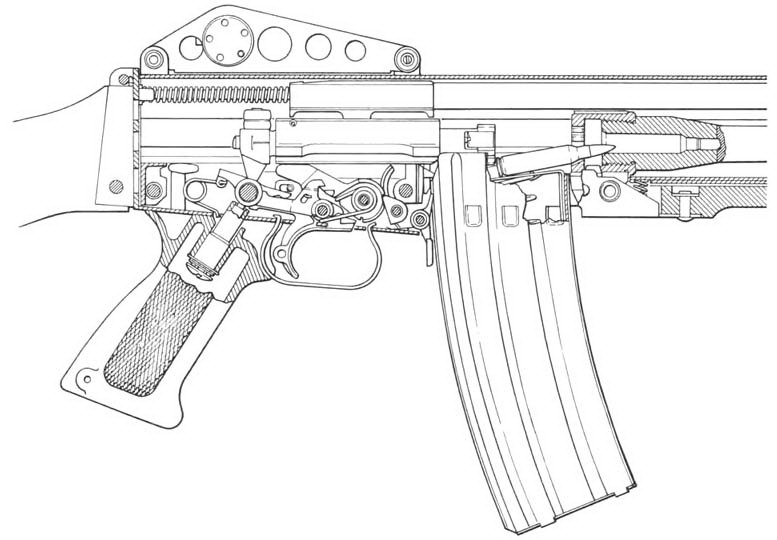

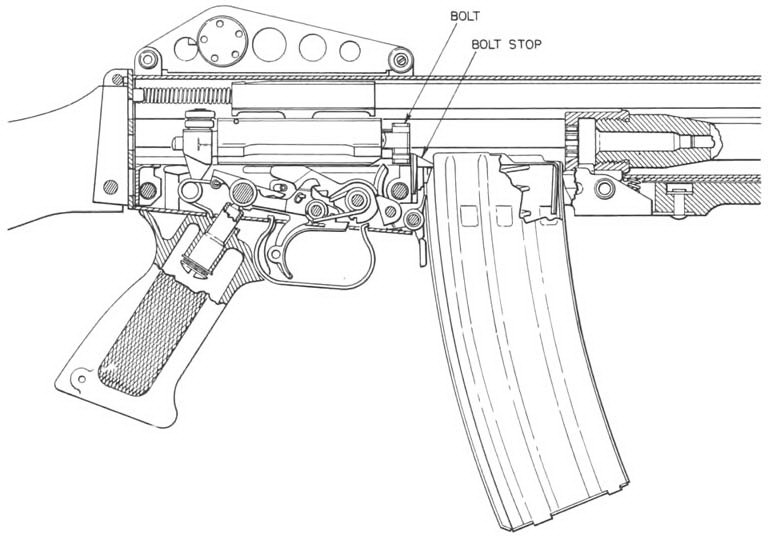

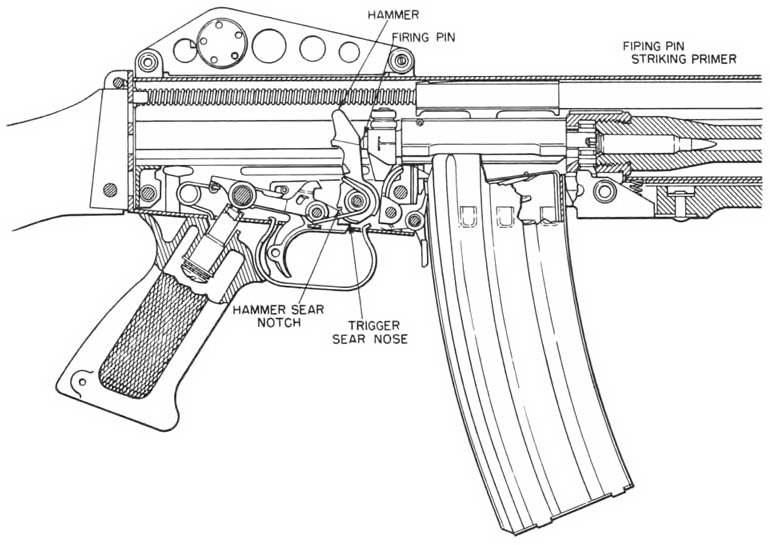

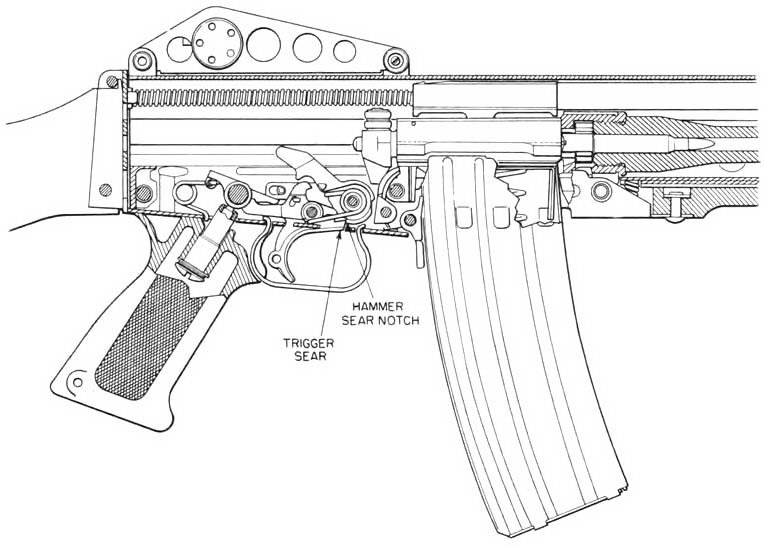

斯通纳63步枪从供弹到击发到空仓挂机的动作原理

击发机构有两种，用于步枪和卡宾枪的采用击锤回转式的击发机构，闭锁待击，可半自动或全自动射击，有空仓挂机装置。

在63型上，保险和快慢机功能合并在一个旋柄上，位于板机组的左侧；在63A型上，保险和快慢机功能分开，保险在扳机护圈前面，类似于M1/M14步枪；快慢机柄则在扳机组的侧面。

半自动射击时，将快慢机柄装定于“R”位置。击发后，只有松开扳机，单发杆才能与击锤解脱，使击锤重新与击发阻铁扣合而成待发状态。全自动射击时，快慢机柄装定于“A”。此时，单发杆后移，不能与击锤扣合。每当工作部件向前复进，击锤也要向前回转，但随之为连发阻铁（到位保险阻铁）阻挡。闭锁后，机框继续向前，机框尾铁撞击不到位保险阻铁连杆，并使其向前。当机框离最前方位置尚有1.857mm时，连发阻铁解脱击锤，击锤打击击针而击发枪弹。

机枪型采用机框带动的固定击针击发，开锁待击，只有手动保险，没有快慢机，所以只能全自动射击。

为了便于转换成不同的型号，斯通纳63系列的枪管都具有快速更换功能。一共有5种不同的枪管，分别为步枪型、卡宾枪型、自动步枪型（AR）、轻机枪型（LMG）和“突击队员”型（Commando）。步枪型枪管长20英寸（约508mm），卡宾枪型枪管长15.7英寸（约400mm），两者直径均为0.64英寸（约16.3mm）。自动步枪型和轻机枪型的枪管都是长20英寸，直径1英寸（约25.4mm），“突击队员”型枪管长15.7英寸。由于发射的枪弹为M193，所以枪管内有6条缠距为305mm的右旋膛线。这些枪管的固定方式都能快速装卸，但由于只有3种机枪型的枪管上有提把，便于射手在战斗中更换灼热的枪管，而两种步枪型的枪管要在灼热状态下更换就得戴上石棉手套。在拆卸枪管时，须让枪处在待击状态（枪机开锁），然后才能压下枪管卡笋把枪管取出。再压下卡笋，便可插入新的枪管。为提供恶劣条件下的可靠性，在63A型上对弹膛镀铬，枪膛作渗氮处理。

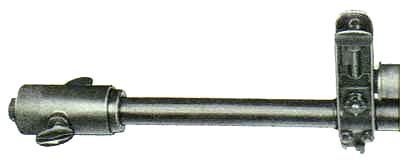

准星座夹紧在导气箍上，这使得更换枪管时可以不需要拆卸准星。准星为圆柱形，高低可调，调节方式类似于M16。另外三种机枪型的准星座均可通过一个扳手调整风偏。步枪型的导气箍下面安装有刺刀座。最初的63型的导气箍为不可调节结构，为提供可靠性，在63A型上加大了导气孔直径，而且为机枪型的导气箍增加了一个气体调节器。该气体调节器有3个调节位置，分别用宽窄不同的缺口表示导气孔的进气量。射手可根据所发射的弹药类型或机构内的污染程度，用一枚5.56弹的弹尖去调节气体调节器，从而改变气体压力提高可靠性，或使射速从700发/分到1000发/分进行改变。

这些枪管上配的消焰器都是一样的，有6道狭长的泄气孔，直径22mm，这个尺寸是可以发射北约标准的枪榴弹的，但只有20英寸型枪管才有足够的长度配合枪榴弹的尾管，而且步枪型枪管的导气箍可关闭上导气孔，以为枪榴弹提供足够的气体压力。

斯通纳63系列也配几种不同的枪托，这些枪托都是通过一个根销子固定在机匣尾部，很容易更换。

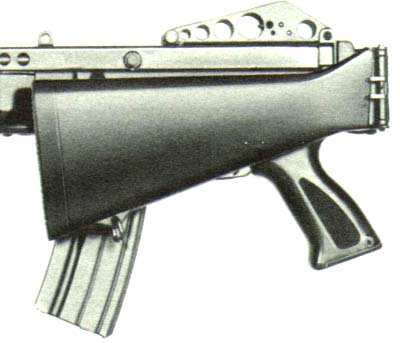

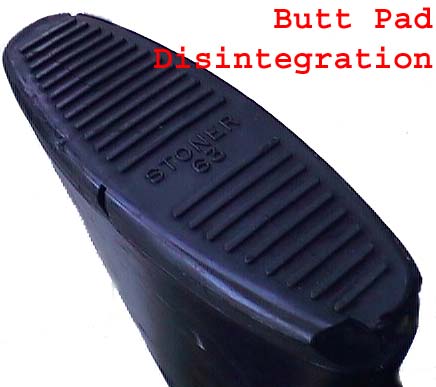

固定式聚碳酸酯枪托在底座上浇铸有一个橡胶缓冲垫，刻着“Stoner 63”字样。最初的63型托底板是由两个部件组成的，而在63A型上改为单件设计，以解决托底板在使用中容易脱落的问题。聚碳酸酯枪托外表面还敷有橡胶，这是为了减少撞击时产生的噪音，而且使用起来也很舒服。枪托底部有一个背带转环，可使用标准军用背带。根据斯通纳63A的说明书，说该枪托“能承受6×6卡车的重量”。63型的枪托里没有考虑存放维护物品，后来63A型枪托里有一个管形存品室，里面可存放备用击针，而且还在枪托顶部增加一个背带环，以便射手在平战转换中速度更快。

折叠枪托有三种。第一种是聚碳酸酯枪托，外形和固定枪托差不多，只是可以向左折叠。这是为了不干扰机匣右侧的抛壳口（折叠枪托一般用在卡宾枪上）。这种枪托后来被应用到卡迪拉克仪表公司的AR18步枪上。

第二种折叠枪托是钢管弯曲而成的金属侧枪托，使枪托部件从22个减少到14个。为了能在寒区使用，金属枪托表面敷上一层乙烯聚合物材料。这这种金属枪托是为63A型卡宾枪研制的，但最终没有被采用。

第三种折叠枪托是NWM公司的型号，其结构是参考了MP40冲锋枪的底部折叠枪托，也没有被采用。

斯通纳63系列的分解很方便，不需要专用工具，只需一发5.56毫米枪弹即可作不完全分解。分解步骤如下：

1. 卸下供弹具，将机柄向后拉，检查膛内和进弹口处有无枪弹，然后松开机柄，使工作部件回到前方位置；

2. 从左向右推出机匣结合销；

3. 取下发射机座和枪托，取出复进簧；

4. 抬起枪口，使工作部件(包括机框，枪机等)自机匣后端滑出，必要时再作进一步分解；

5. 卸下枪管。

结合按相反的步骤进行，但须注意：

1. 将工作部件装入机匣之前，枪机导柱必须正确地装入机框曲线槽中；

2. 当工作部件处在前方位置时，不能更换枪管。

虽然斯通纳63系列都很容易更换枪管，但只有枪管上加装了提把的机枪型才能在枪管灼热的情况下进行快速更换

卡宾枪型的塑料制侧折叠枪托

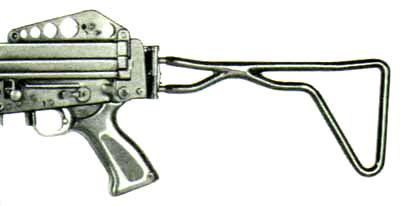

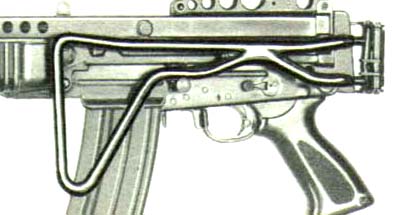

卡宾枪型的钢丝制侧折叠枪托

与MP40或AKS47相似的下翻式折叠枪托，是荷兰NWM公司试验过的产物

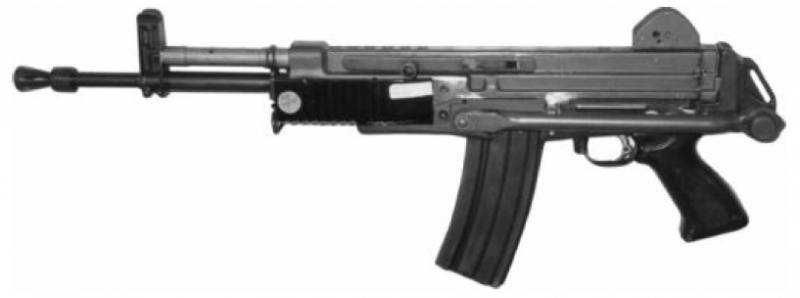

NWM公司试制过的一种短护木、折叠托的斯通纳63A

NWM公司的另一种试制型

早期的斯通纳63可拆卸扳机护圈，以便在使用防寒手套时射击

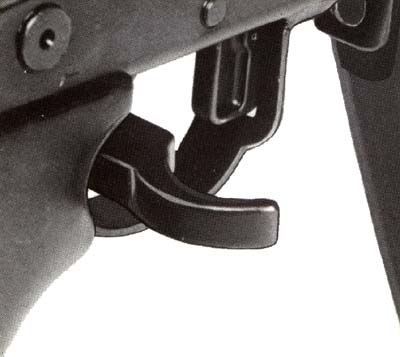

后期的型号则可在原来的扳机上加装一个 冬用扳机

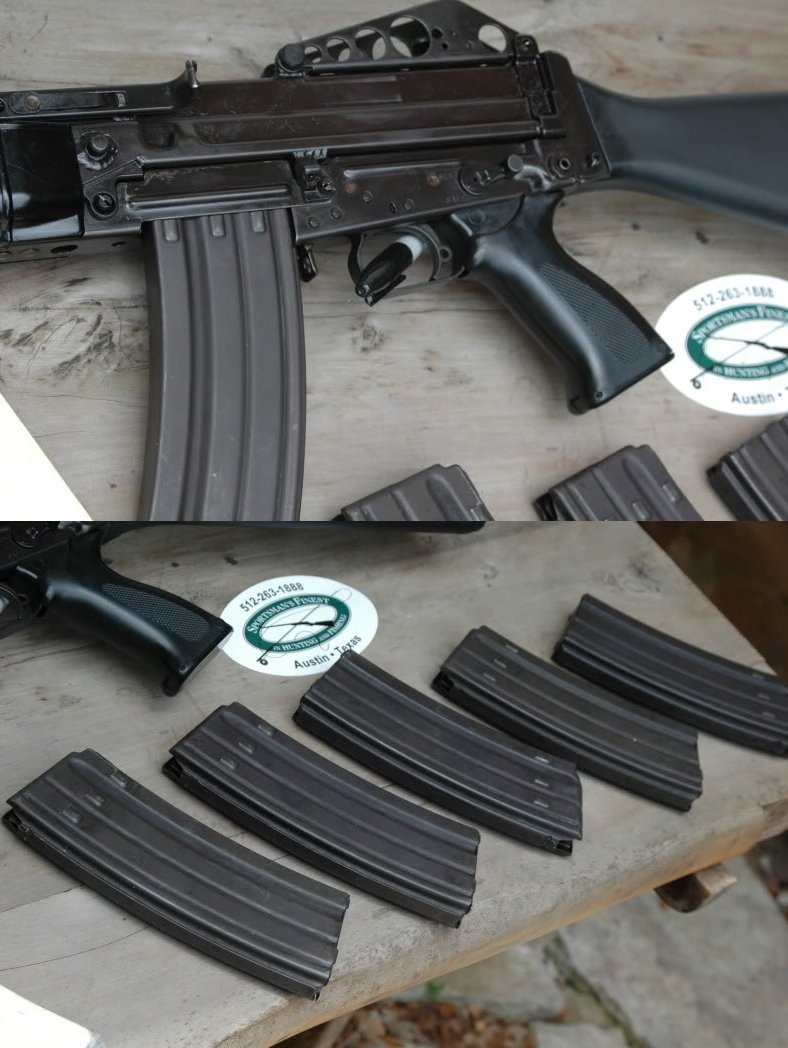

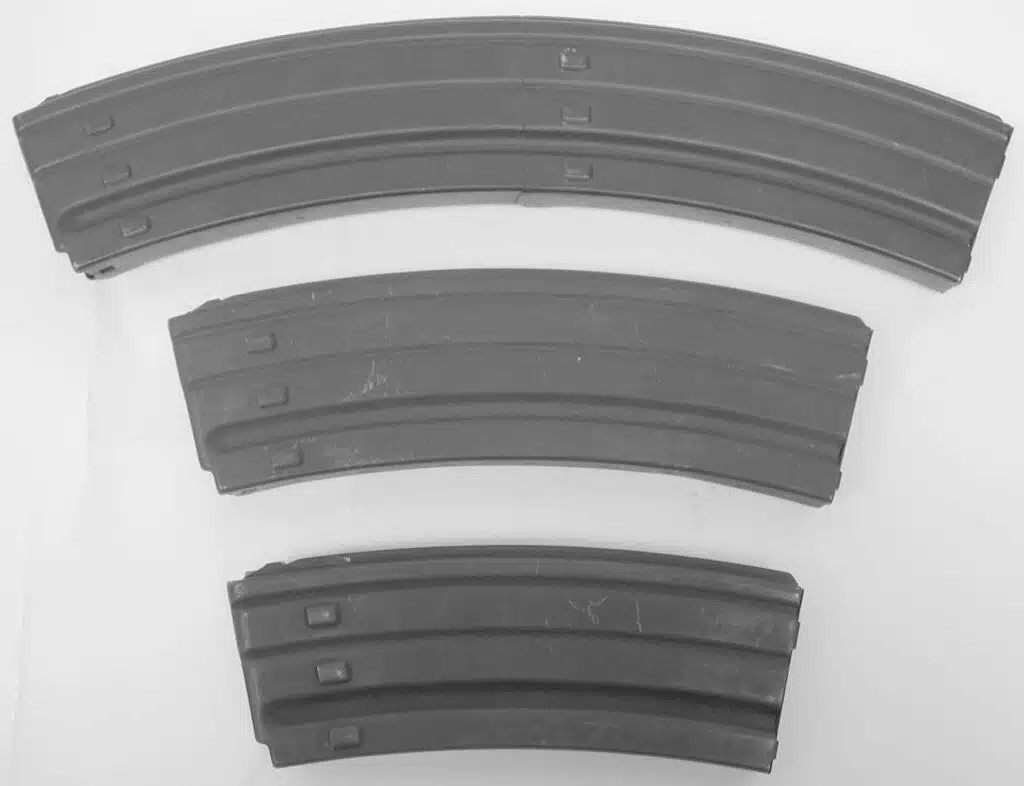

弹匣

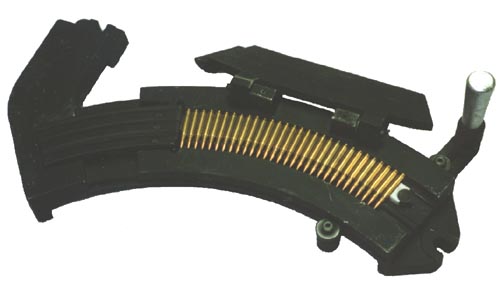

弹匣快速装弹器

空包弹助退器

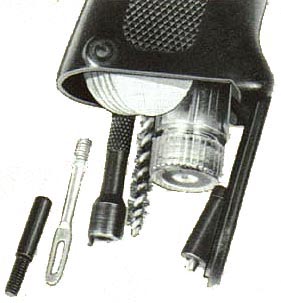

握把内可收藏维护用品

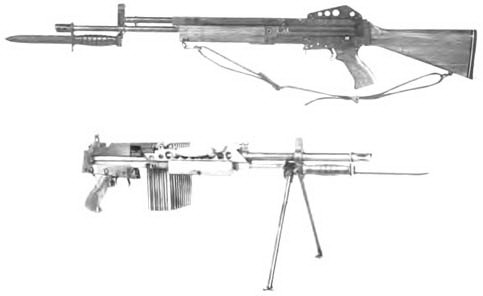

斯通纳63系列安装的刺刀

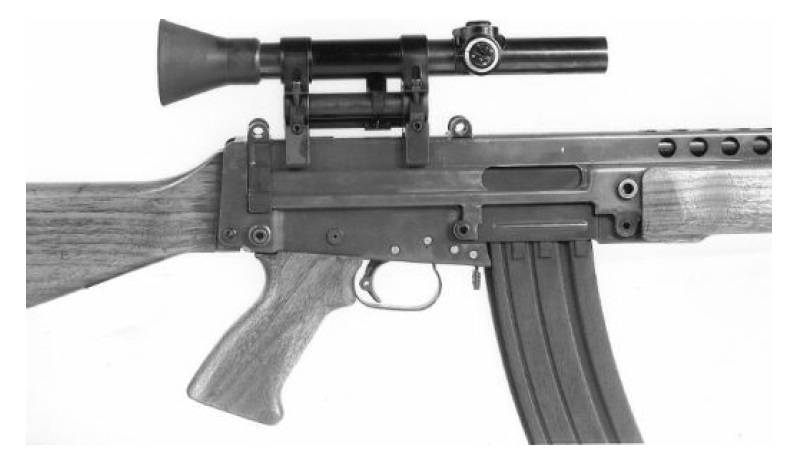

早期的斯通纳63原型所配的瞄准镜

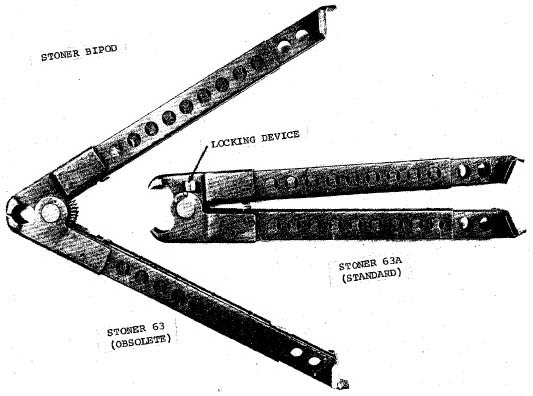

两脚架虽然是机枪型的标配，但可以用于任何一种型号上使用。斯通纳63A的两脚架增加了一个锁扣，能锁住折叠状态，使携带更方便

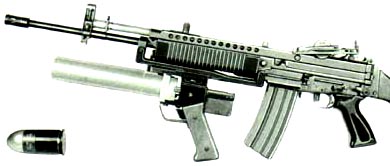

为斯通纳63A研制的40mm下挂式榴弹发射器，但没有采用

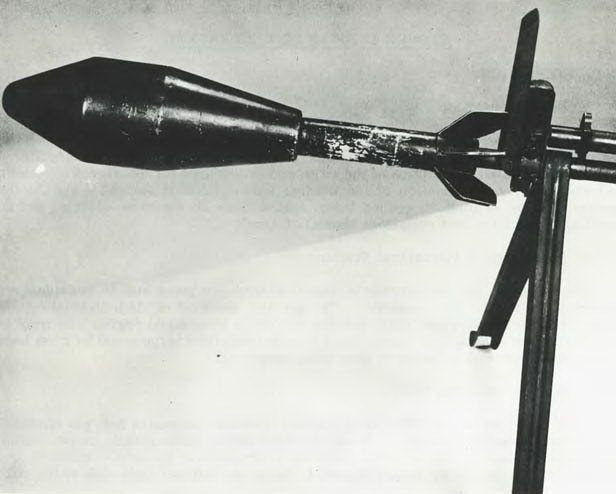

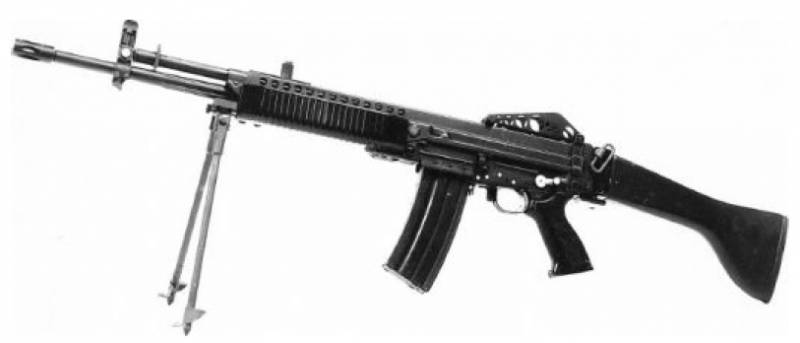

安装两脚架和发射枪榴弹的斯通纳63突击步枪
