斯通纳86轻机枪




口径: 5.56×45mm SS109



1980年代,斯通纳在阿雷斯公司(Ares)里后设计了一种轻机枪,称为86型,或叫做阿雷斯轻机枪(Ares LMG)。斯通纳86型轻机枪是以斯通纳63式步枪为基础研制的,一方面简化了原有的一些设计,在某些结构上还吸取M60、M249机枪和M16式步枪的优点。但由于市场开拓不太成功,因此该枪没有量产。

斯通纳86轻机枪保留了模块化的部分,但只能在弹链供弹和弹匣供弹两种模式间转换,不能变成突击步枪或其他的型号。枪管有标准型的长枪管和较短的突击型枪管两种。

斯通纳86轻机枪采用长行程导气活塞式工作原理,枪机回转式闭锁机构。导气装置在枪管下方,导气量不可调节。在标准结构中,斯通纳86轻机枪由9个主要部件组成,大部分零件由高强度铝合金制造。这些部件包括机匣、枪托、扳机、供弹机盖、枪管、两脚架、护木、复进簧和导杆、枪机框部件。枪机框部件由不锈钢和碳钢制成,所有部件具有耐磨和防腐性能。武器分解、结合非常方便,不需任何工具。

有资料中提到斯通纳86枪机框的后坐行程很长,与机匣尾部没有碰撞,射击时几乎没有后坐力,如果看来,斯通纳86应该也是采用恒定后坐原理。

该枪前端有带护罩的柱形准星,后端有带觇孔式照门的表尺。准星可作上下调整,照门有两个位置,一个用于近距离(300m内),第二个用于1100码以内的远射程。

斯通纳63轻机枪可使用标准的4179弹匣或M27弹链供弹,当使用弹链供弹时,M249的200发塑料弹箱可挂在机匣下方。

  标准型 突击型
枪管长 550 mm 400 mm
空枪重(含两脚架, 不含弹链或弹匣) 5.47 kg 3.98 kg
武器全重(带200发弹链) 8.51 kg 7.02 kg
武器全长 810 mm 670 mm
理论射速 550~600rpm
枪口初速 945m/s


阿雷斯公司研制的各种轻武器,从上往下数第二支就是斯通纳86型

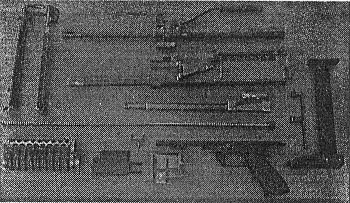

斯通纳86的分解

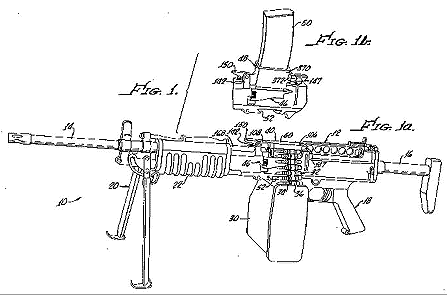

斯通纳86的专利图纸,弹链供弹可更换成弹匣供弹

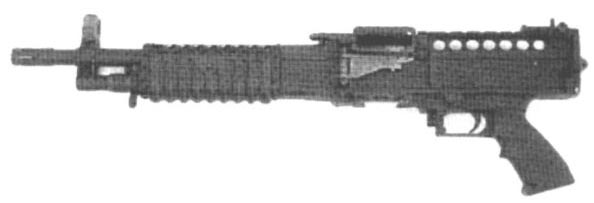

不安装枪托的短枪管型

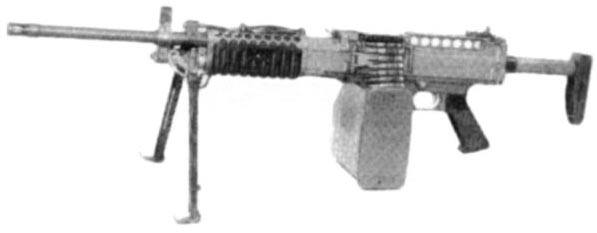

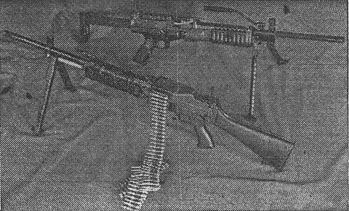

使用标准枪管和弹链供弹形式的斯通纳86

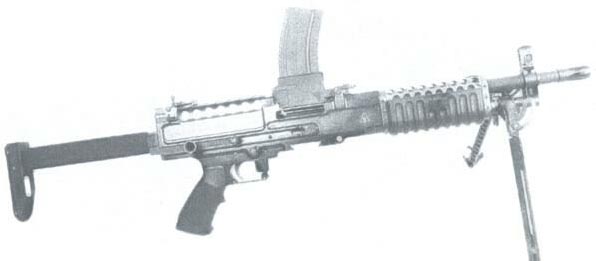

使用突击枪管和弹匣供弹形式的斯通纳86


斯通纳86(上)与斯通纳63(下)


斯通纳86低后坐力的演示

资料来源:SecurityArms.com

     《轻武器》1996年第4期
