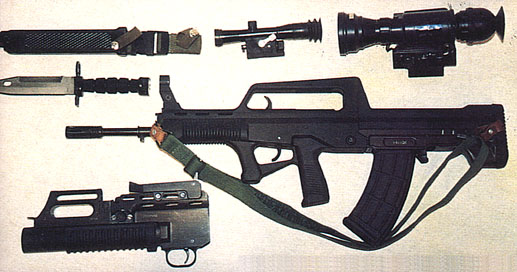

95式枪族的附件





口径: 5.8×42mm



枪族概述QBZ95自动步枪QJB95班用机枪QBZ95B短自动步枪QBZ95A自动步枪5.8×42mm枪弹附件升级改造  97式出口型  95-1式改进型


供弹具

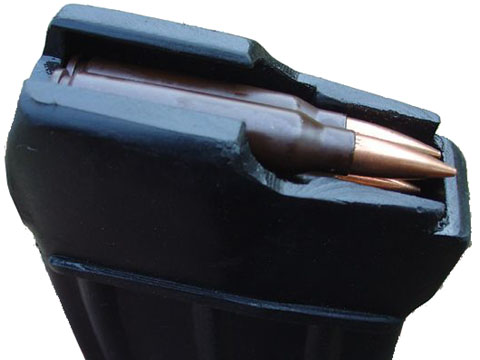

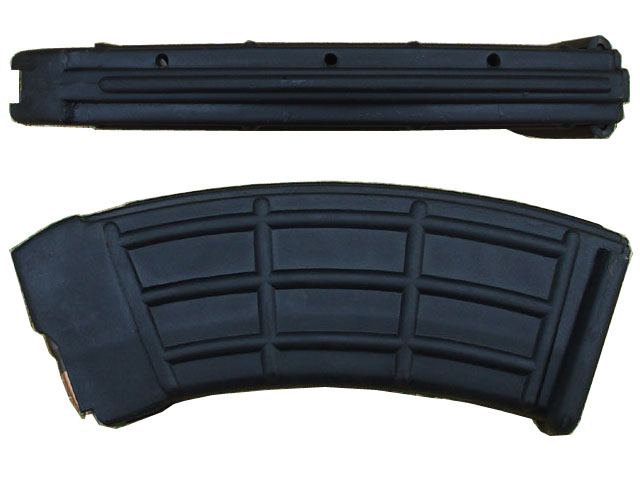

30发的塑料弹匣

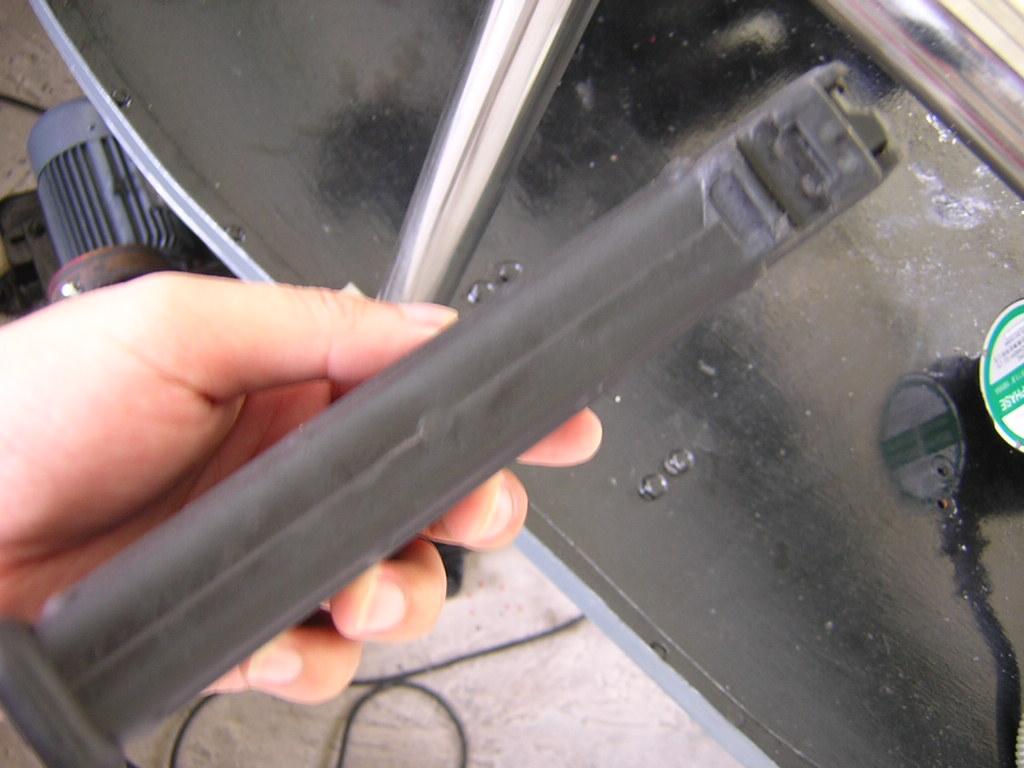

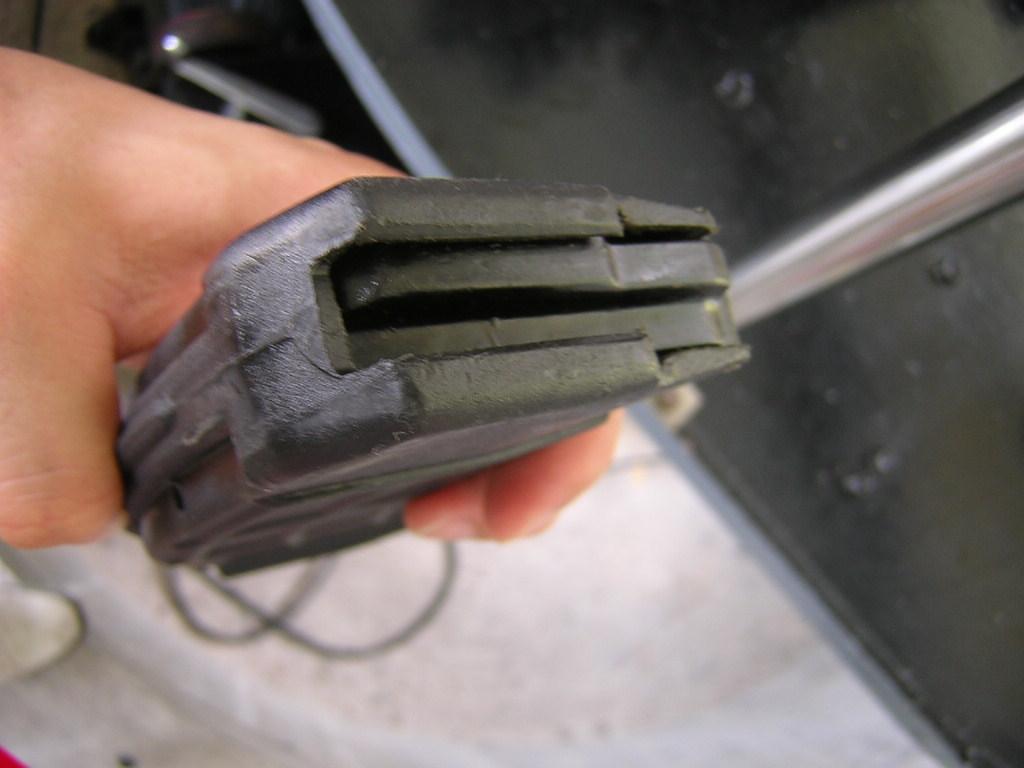

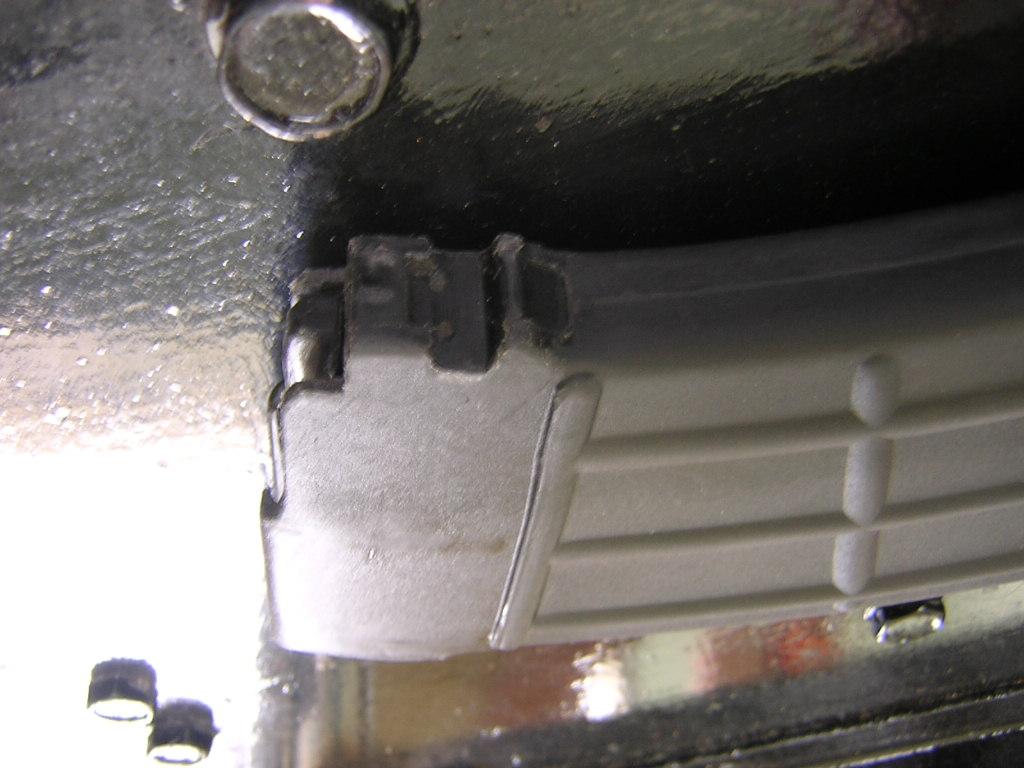

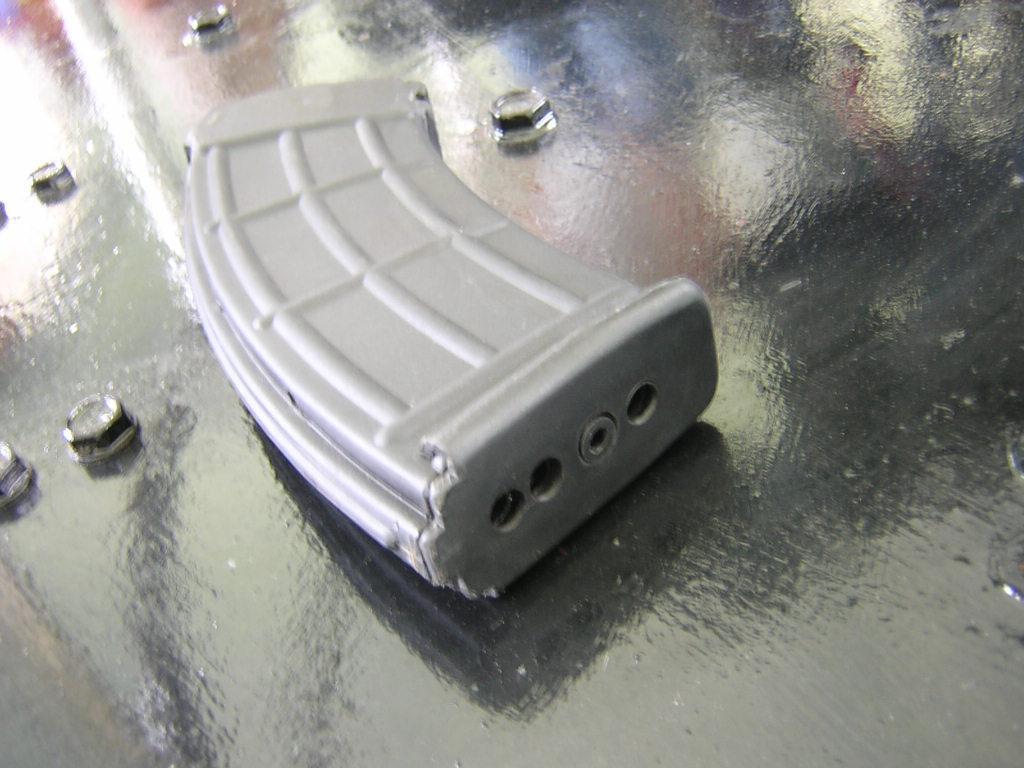

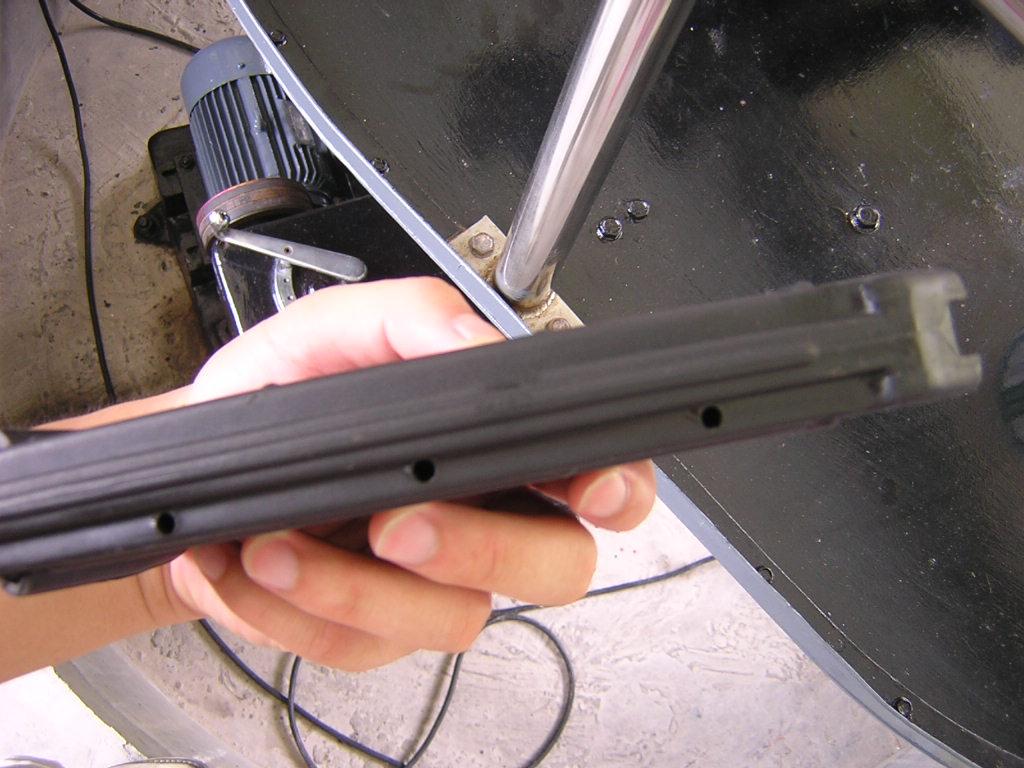

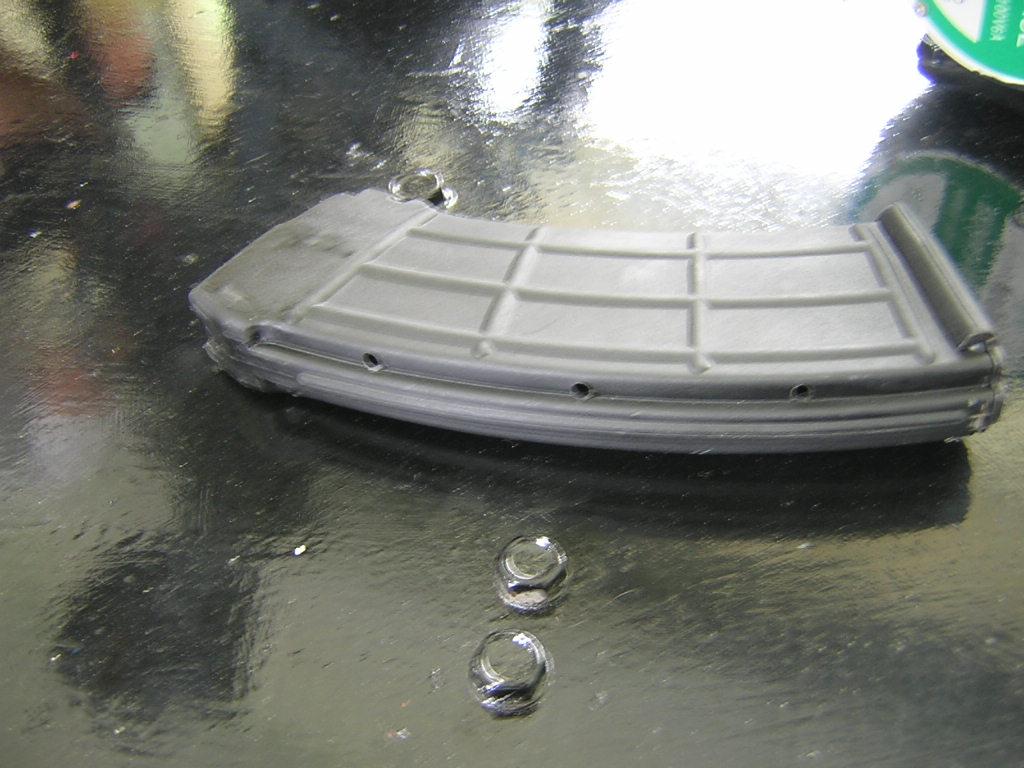

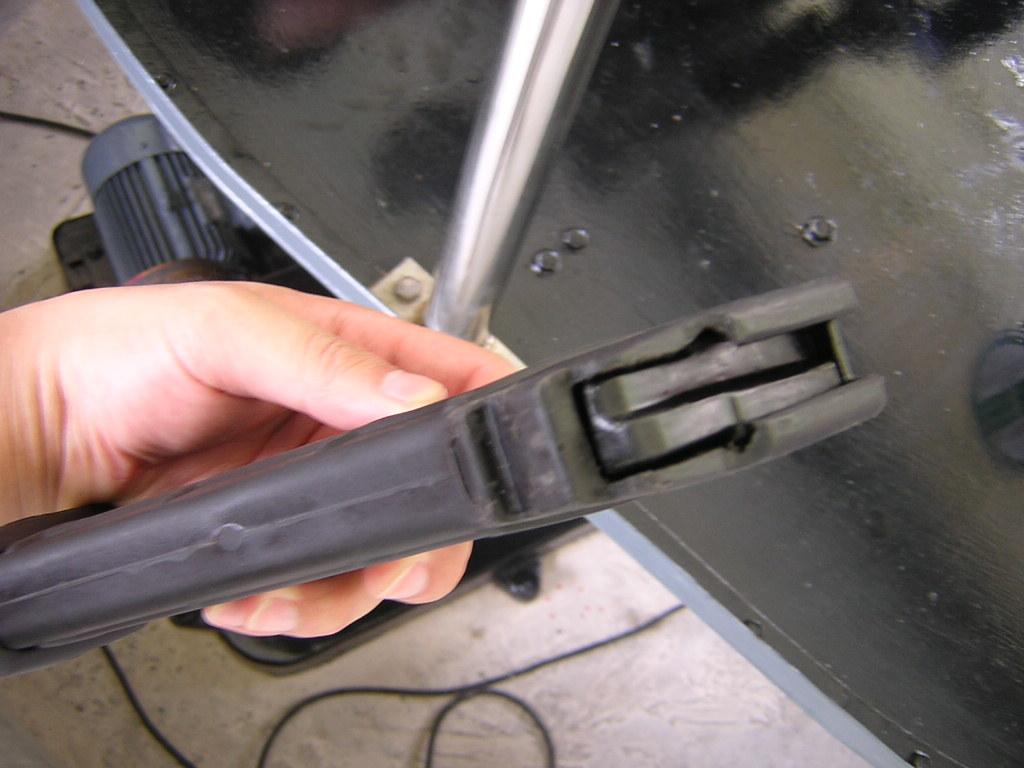

在驻港部队开放日上的塑料弹匣(淡泊提供)

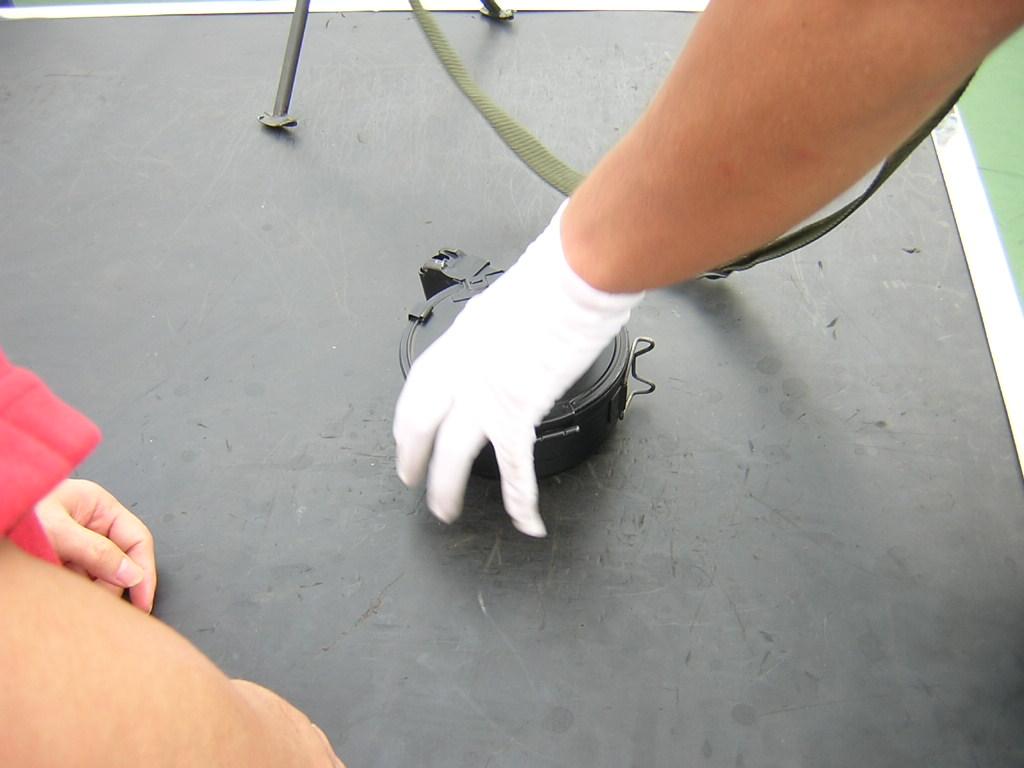

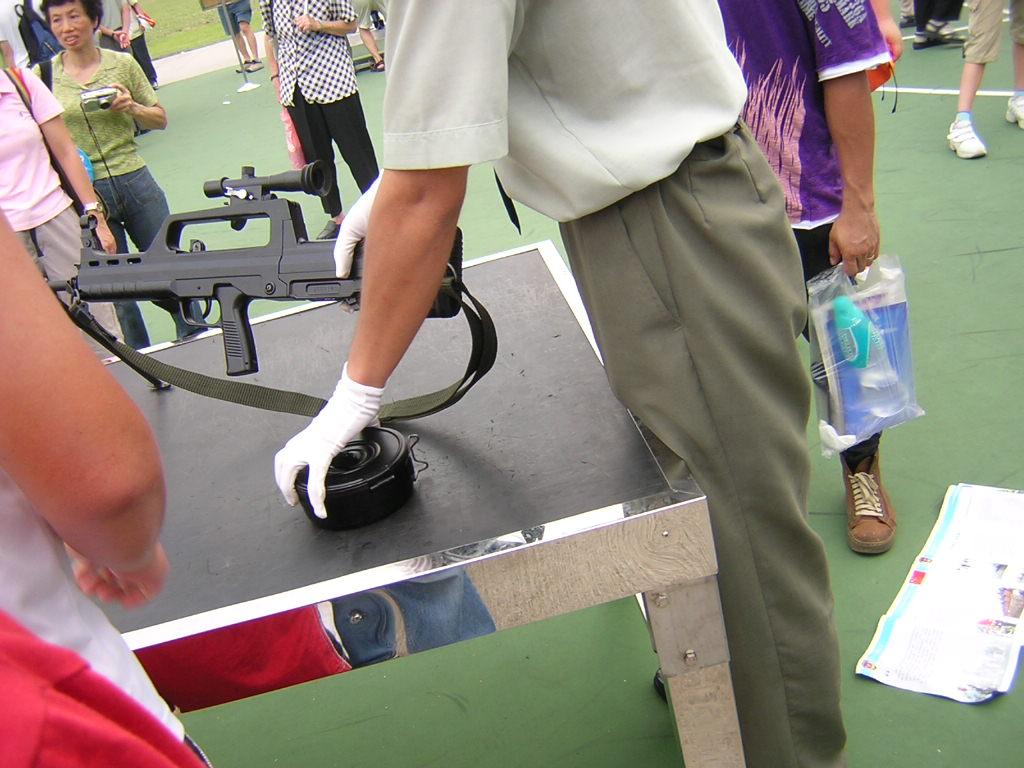

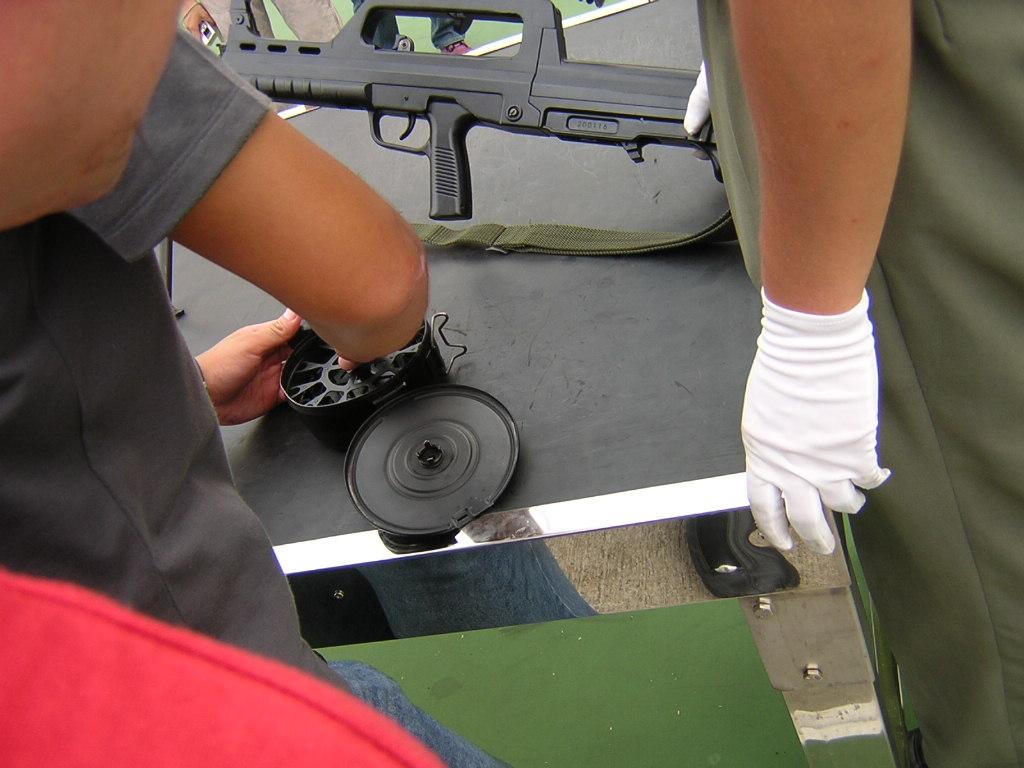

75发快装弹鼓,其原理与81式轻机枪的弹鼓相同(淡泊提供)


刺刀


1-

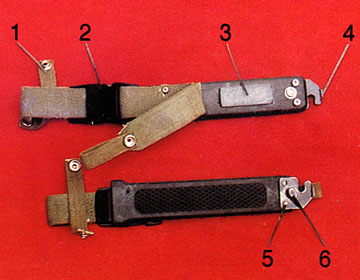

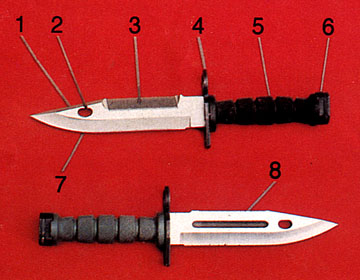

剪切部位;2-剪切孔;3-锉销部位;4-刀环;5-刀柄;6-刀柄座;7-砍削部位;8-锯割部位

1-挂带;2-带扣;3-磨刀石;4-瓶口起子;5-剪板座;6-

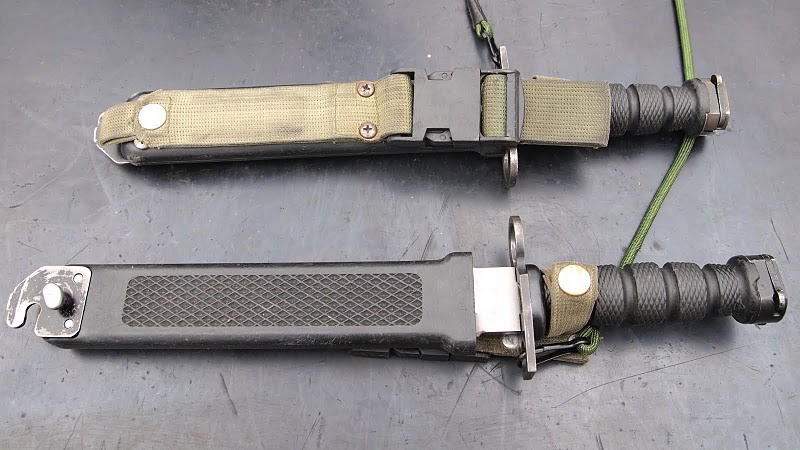

为95式枪族所配的刺刀是新研制的多功能作战辅助工具,除作为枪刺使用外,还能砍削灌木、铰剪铁丝、锯割钢筋、修锉金属构件,也可用于开罐头、拧螺丝等。从其外形特征可以发现是参考了美国的M9刺刀,但刀柄的形状是两者间明显的区别。刺刀全长302mm,重360g左右。由于班用机枪重量很轻,“体形”又与自动步枪相似,因此,也可安装刺刀进行格斗。

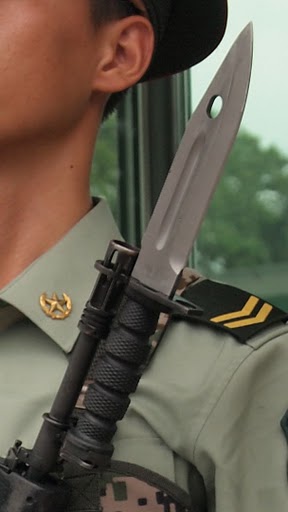

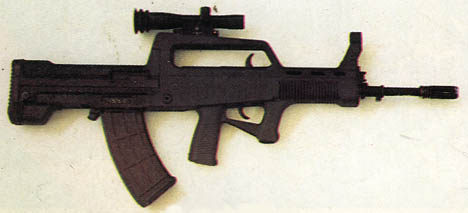

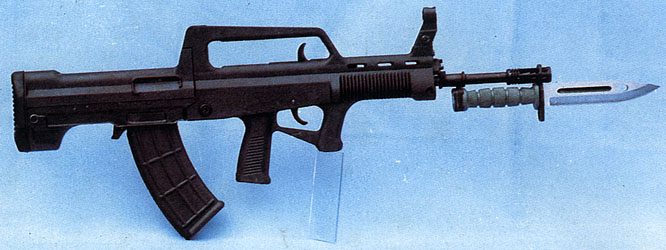

挂刺刀的早期95式自动步枪

参考:《兵器知识》1997年第8期[国产5.8毫米班用枪族刺刀]李树林

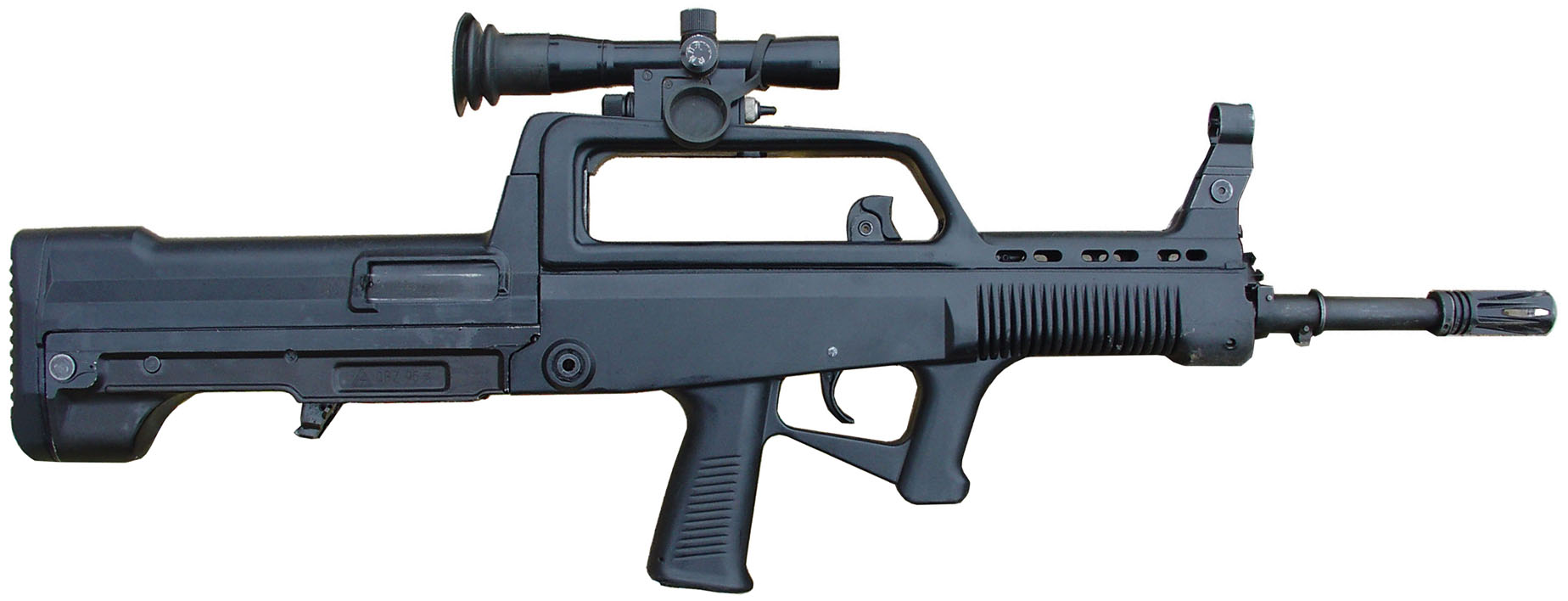

白光瞄准镜

为95式枪族研制的白光瞄准镜可通用于自动步枪或班用机枪上,用于对600-800m内的目标实施瞄准射击和战场观察,当目标宽度为0.5m时,可概略地测定目标距离,并具有夜间分划照明功能。

光学系统采用透镜正像的克普勒系统,构造和原理如图所示,瞄准镜主要由物镜组、分划调整机构、目镜组、眼罩、照明装置和与枪配合的锁紧机构等组成。光学系统由物镜组、分划板、转像镜组、目镜组组成。 远处目标光线通过物镜成像于分划板上,再与分划刻线一起通过转像镜组和目镜,使人眼看到的是经过放大并带有分划指示的目标正像。

分划板刻线具有概略测距和装定瞄准角两个作用。分划板上呈左右对称的水平刻线可实现概略测距, 当目标宽度为0.5m时(如人体肩宽),可概略地测定目标距离。 图中各数值(单位:100m)所指不同线段或线段间隔 的长度,对应于宽度为0.5m时目标的不同距离。垂直刻线和“”形线表示出不同距离的瞄准角。 依据不同的目标距离,直接选用对应的瞄准点标记进行瞄准。瞄准镜配于自动步枪时只使用600m以内的分划;配于班用机枪时可使用全部分划。

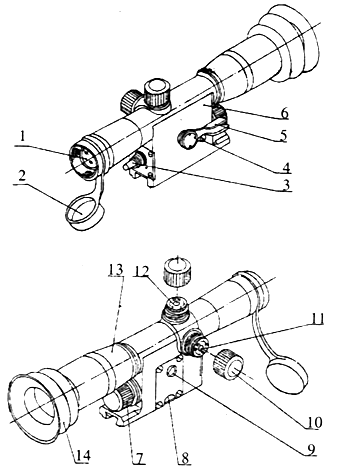

瞄准镜结构说明:1-物镜;2-物镜防尘罩;3-开关;4-扳手限位钉;5-制紧扳手;6-镜身;7-电池盖;8-制紧块;9-制紧螺套;10-手轮;11-方向手轮;12-高低手轮;13-目镜筒;14-眼罩

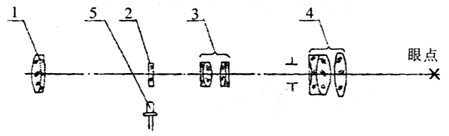

光学系统简图:1-物镜组;2-分划板;3-转像镜组;4-目镜组;5-发光二极管

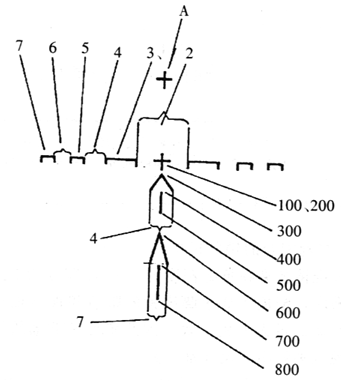

分划板说明:(1)数字1、2、3……7为测距分划,单位为100m;
(2)数字100、200、300……800所指位置为相应距离的瞄准点;
(3)A处“+”标记为工厂校正用标记,不得作为瞄准点使用。

瞄准镜装夹在枪上深度为18mm、宽度为22mm的U形槽内,与枪配合的锁紧机构采用侧面夹紧方式,配枪后要求瞄准镜的眼点和视准轴到配合面的距离满足人-机工效,因此瞄准镜下部的宽度尺 寸和视准轴的高度尺寸都受到限制。由于装夹位置受U形槽的影响,锁紧机构的锁紧扳手所产生的力矩不能像正常锁紧结构那样直接传递到锁紧块上,而是通过杠杆进行力的传递,锁紧扳手旋转角度大,操作方便,并具有粗调锁紧间隙的功能。

分划照明装置主要由电源、光源和开关等部分组成,供夜间照明分划用。电源为高能锂电池,能量大、贮存期长,而且工作温度范围宽,能满足瞄准镜在40~+50℃温度范围内分划的照明使用要求。

分划调整机构由方向修正机构和高低修正机构组成,采用杠杆原理实现分划板上下、左右移动,达到修正弹着点的目的。 分划调整机构内有机械定位装置,方向和高低手轮每转动一档对应的分划修正量为0.25cm

位于瞄准镜后端部位的眼罩其出口处的中央即是瞄准目标时的最佳位置,人眼在此处不仅能观察全视场,而且还能提高瞄准精度,所以眼罩的作用就是固定人眼以便证确瞄准和保护眼睛在射击时不受到撞击。

倍率
视场 8°
出瞳直径 5mm
出瞳距离 45mm
视度 0.5~-1D
装定范围 步枪 600m
机枪 800m
重量 0.25kg

参考:《轻兵器》1998第3期[新5.8mm枪族白光瞄准镜]崔振荣

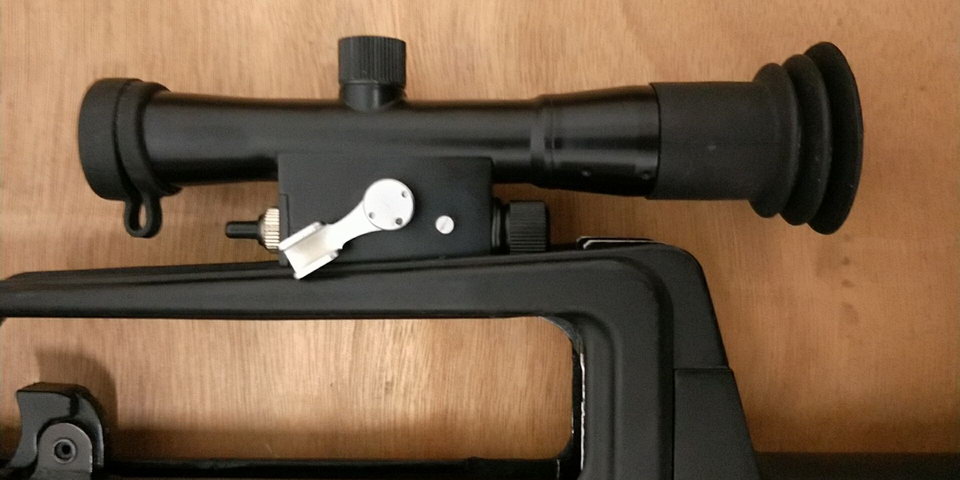

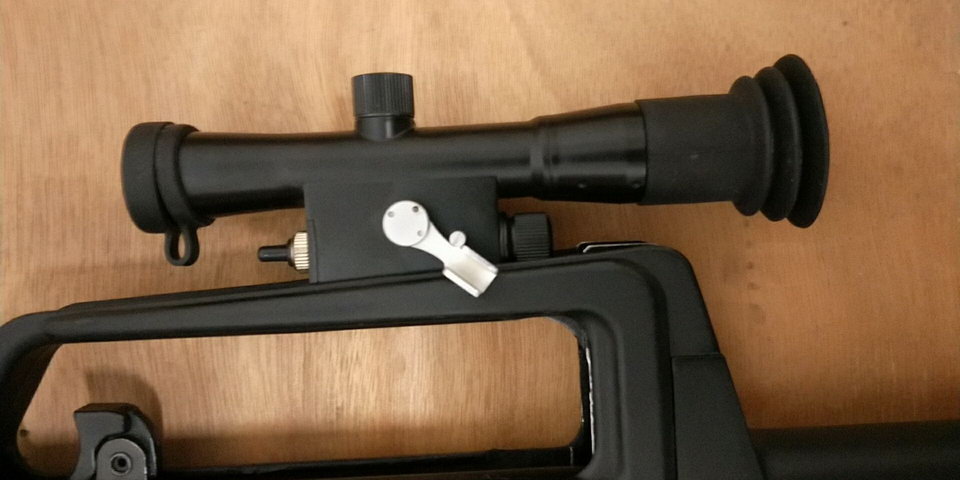

瞄准镜锁紧扳手的正确用法(左图),而右图是没有锁紧的状态


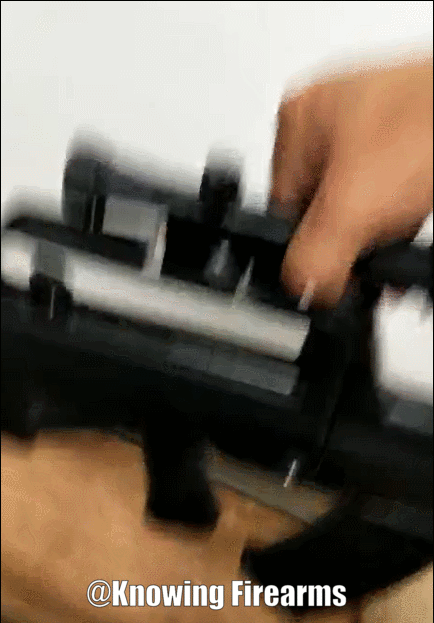

没有锁紧就会掉瞄准镜


@解宇鑫的测试, 锁紧后就会很牢固


微光瞄准镜

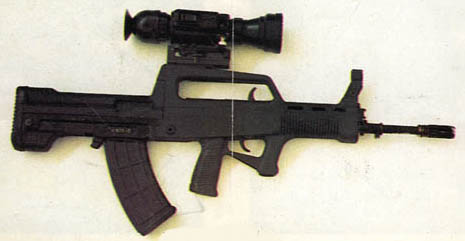

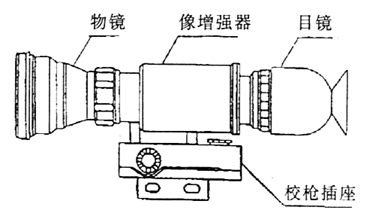

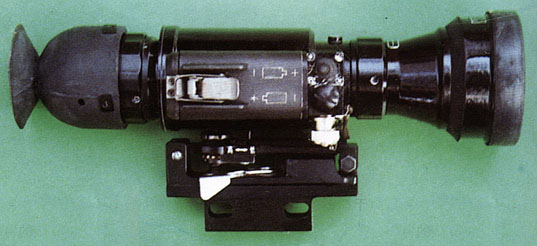

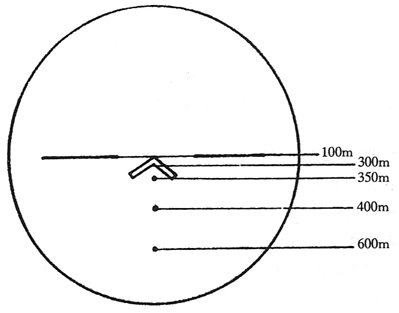

为95式枪族研制的配套微光夜视瞄准镜为折射式光学物镜系统,在无月星空、中等对比度、背景不透空的情况下能识别200m处站立的人体目标。瞄准镜与枪的结合方式与白光瞄准镜相同,因此装卸迅速而方便。下图左为瞄准镜的结构,下图右为瞄准镜分划板。分划顶端为100米的校镜标记,其余各点为不同距离上的瞄准点。



倍率
视场 10°
出瞳距离 20mm
视度范围 -6~+2D
调焦范围 10mm~∞
视差 2`
视距 200m
重量 ≤1.3kg

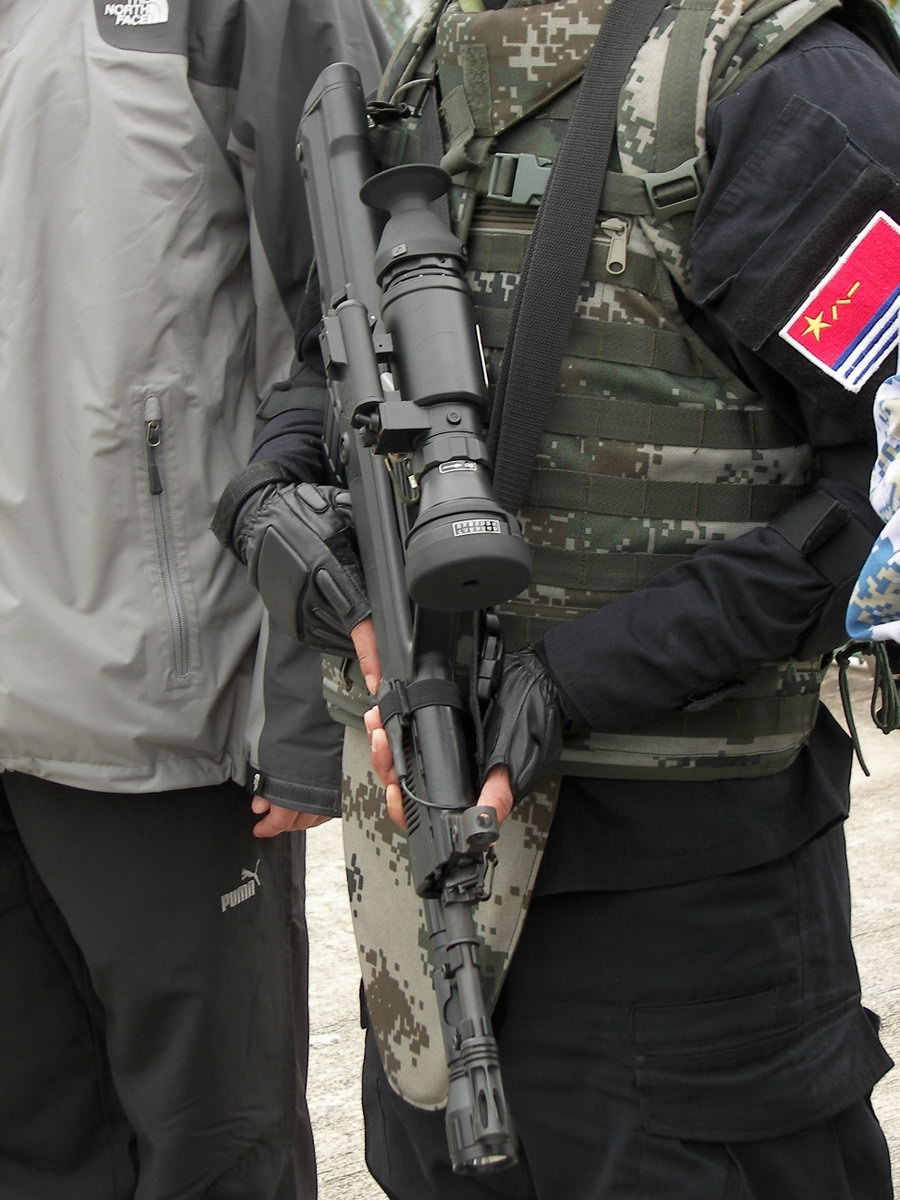

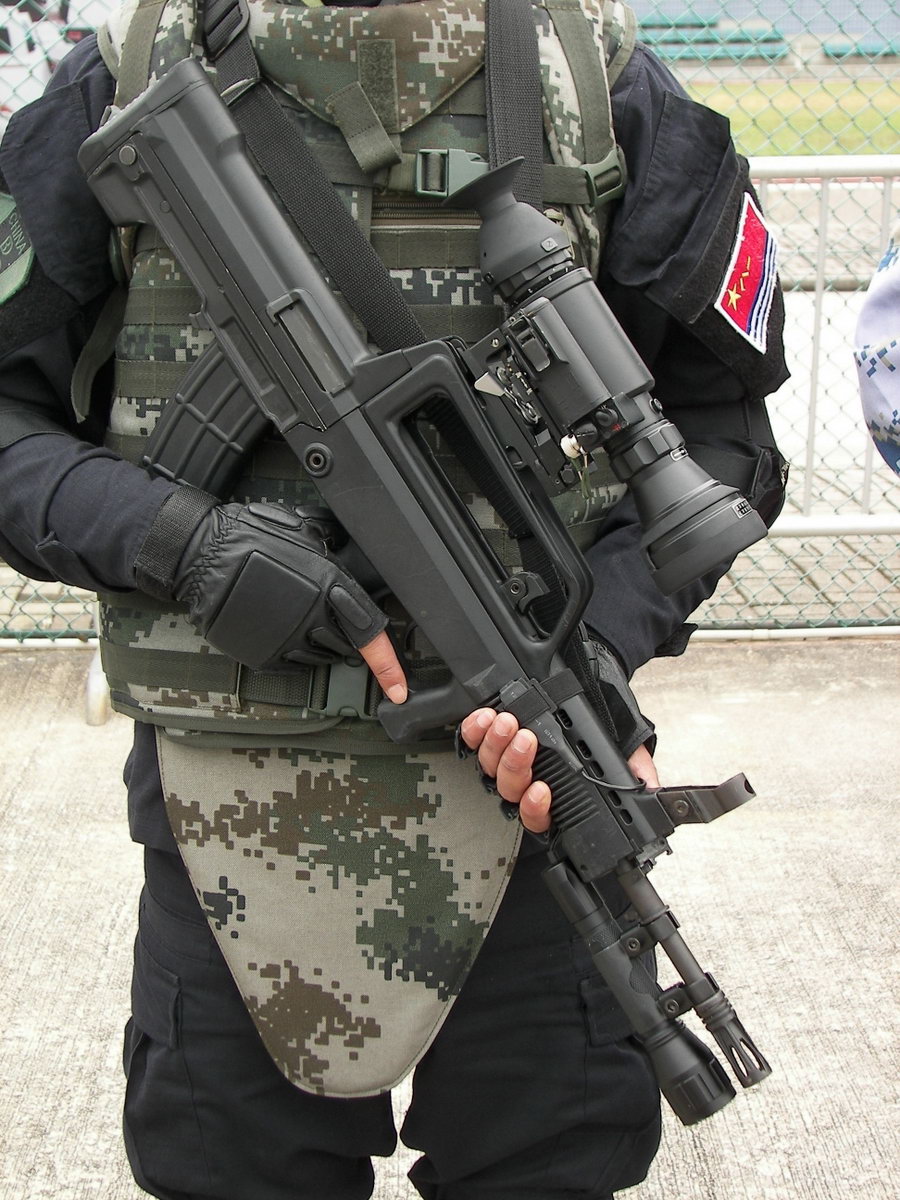

2010年,海军529护航编队在香港停留开放上(Duncan Yam所提供)

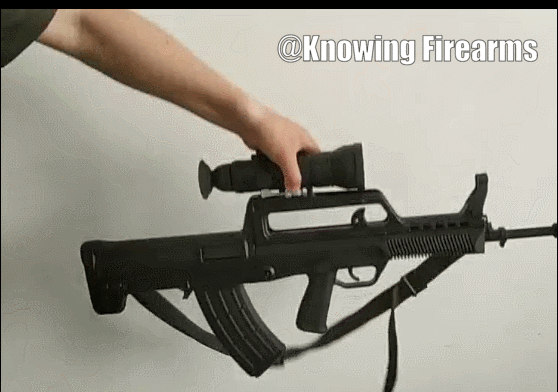

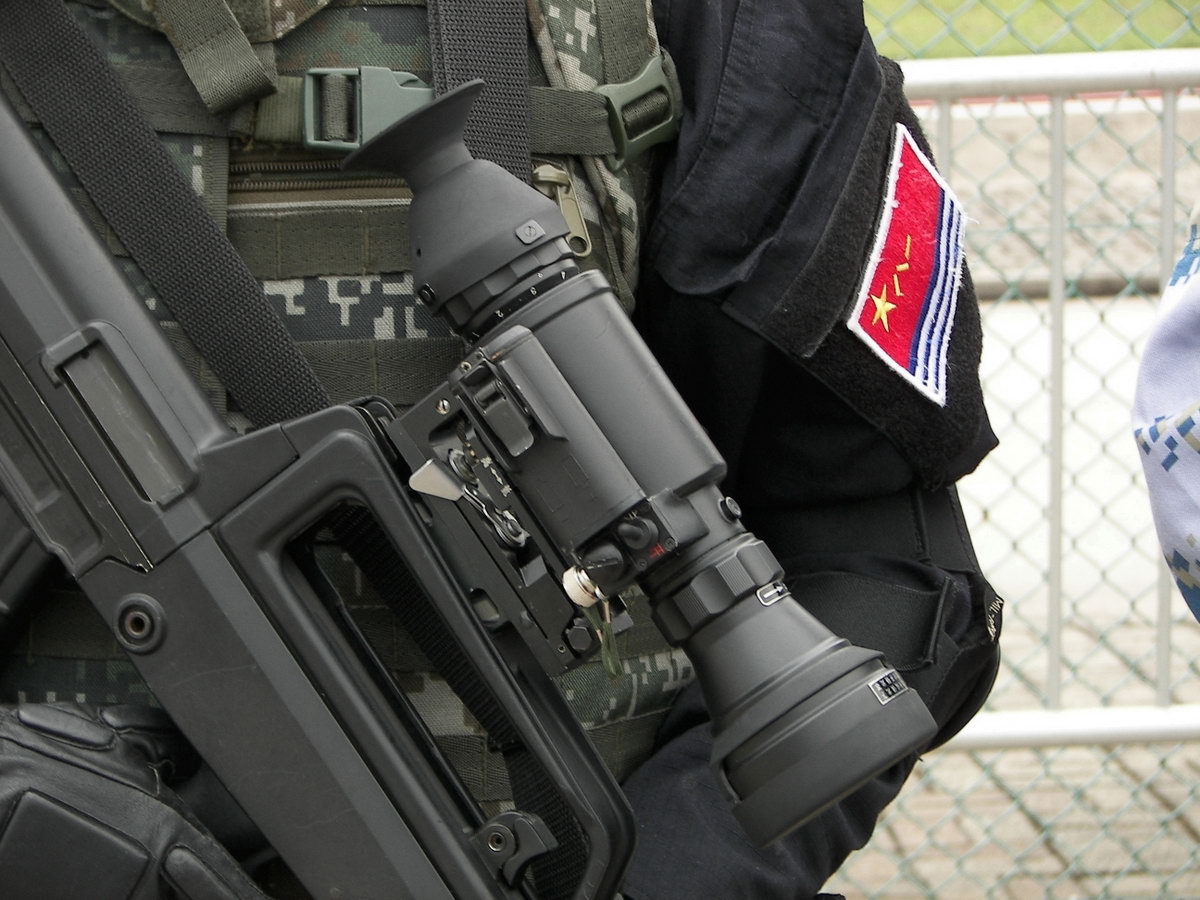

锁紧后的微光瞄准镜的牢固性测试

参考:《轻兵器》1997年5期[5.8mm班用枪族微光瞄准镜]惠毅

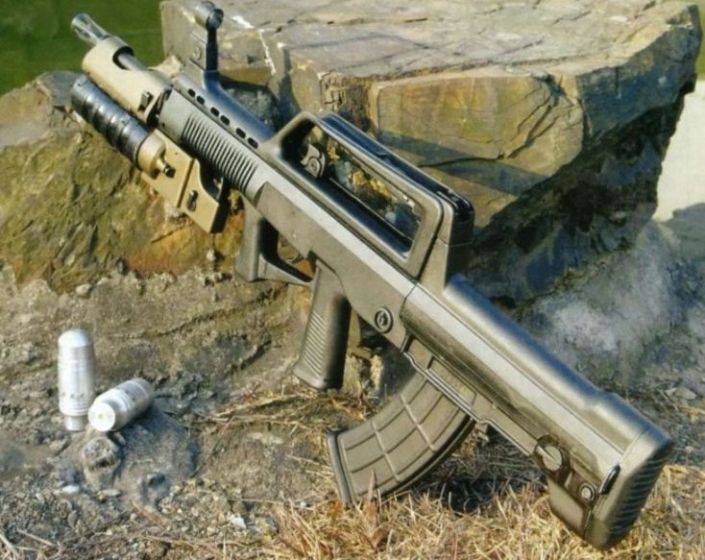

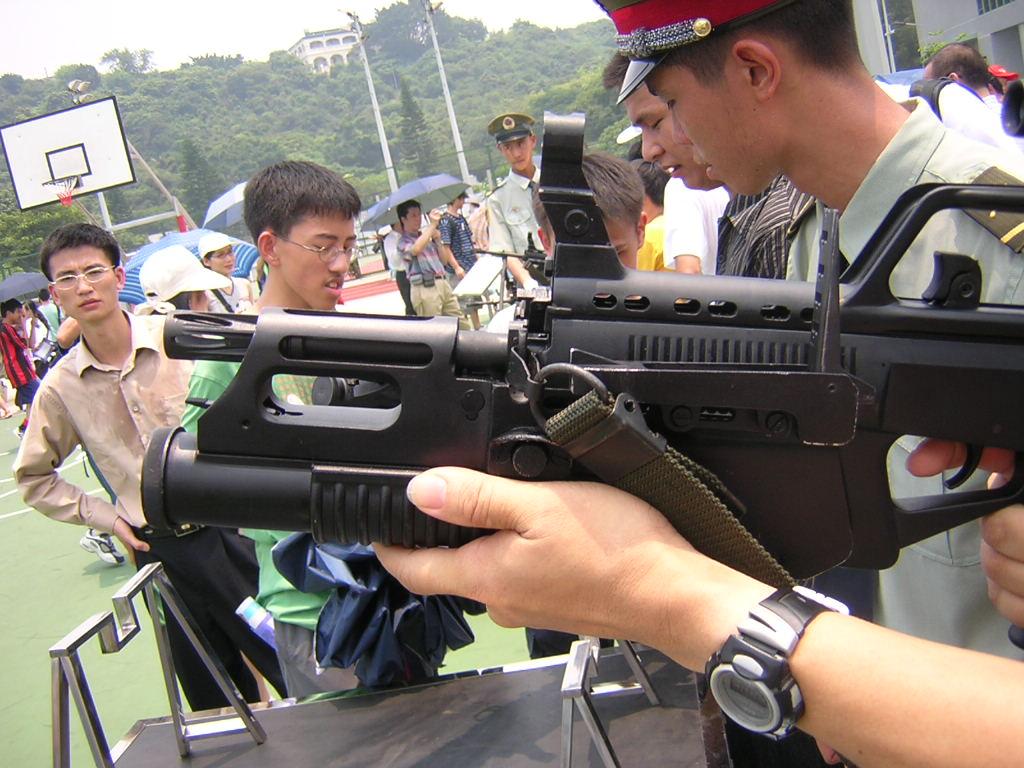

QLG91B榴弹发射器

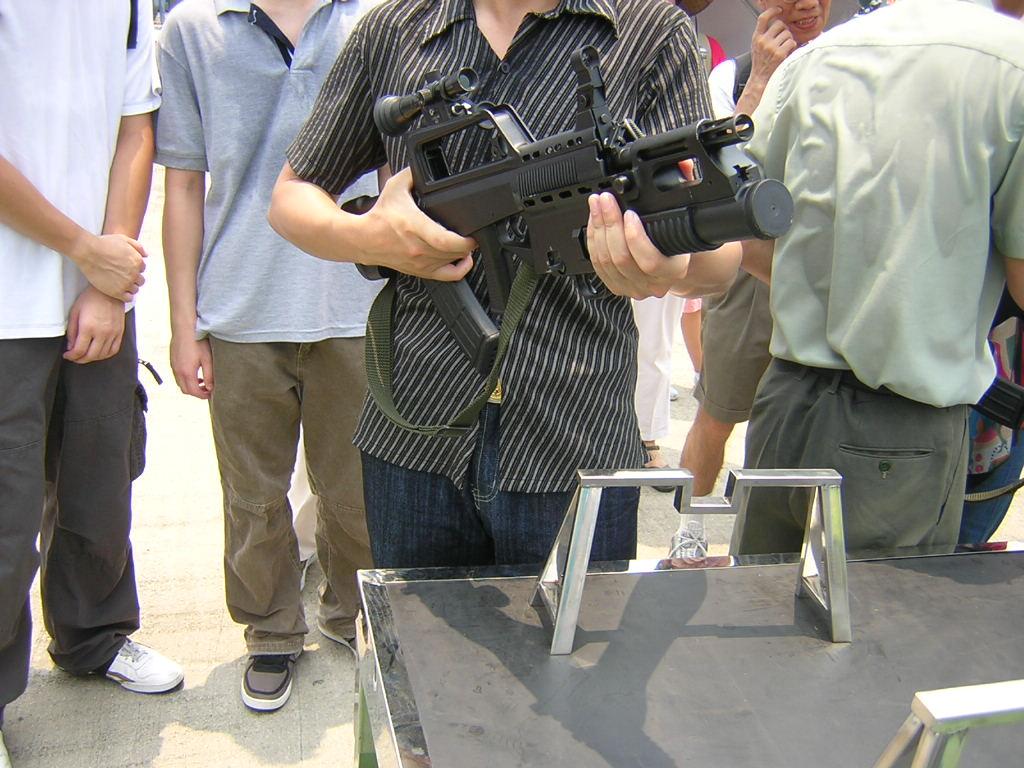

QLG91B枪挂式榴弹发射器主要发射防暴弹,目前装备驻港和驻澳部队。有关91式榴弹发射器系列另作专门介绍。


淡泊提供)

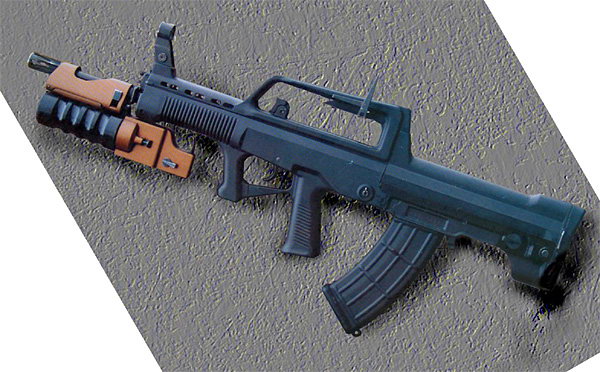

前装式榴弹发射器

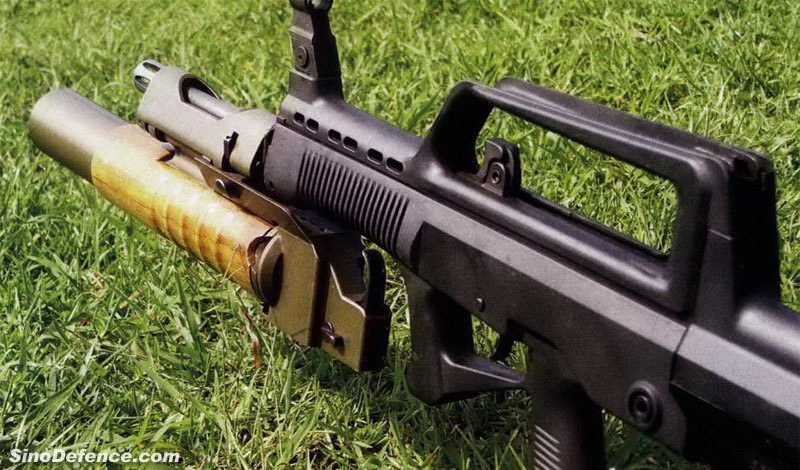

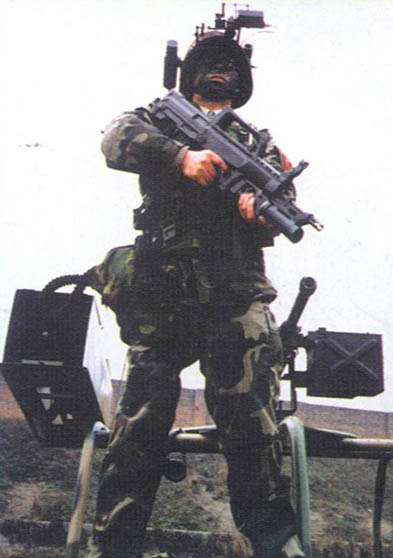

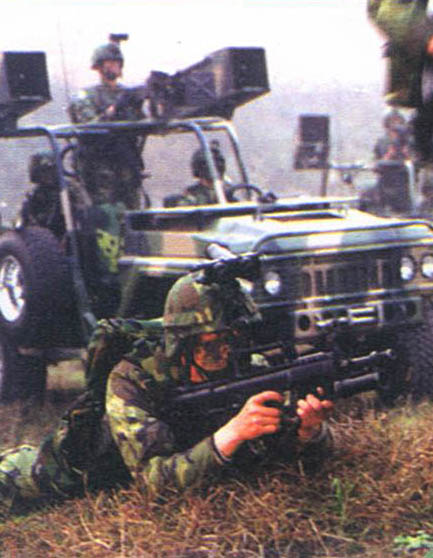

这种类似于GP-25的前装式榴弹发射器的图片是刊登于某杂志上,被人扫描后流传于各军事论坛。对此榴弹发射器目前没有任何公开资料,因此暂时无法得知是测绘仿制还是进口,但一般相信不可能是进口产品。从图中已知至少是装备特种部队了,也许是试装备。

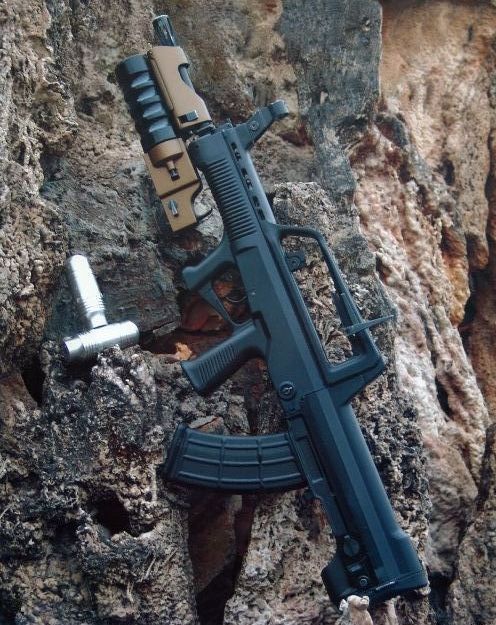

这种LG1-I前装式榴弹发射器在结构上利用了95式步枪的前部小握把,这种榴弹发射器只有试验型,并未装备部队




手榴弹抛射器

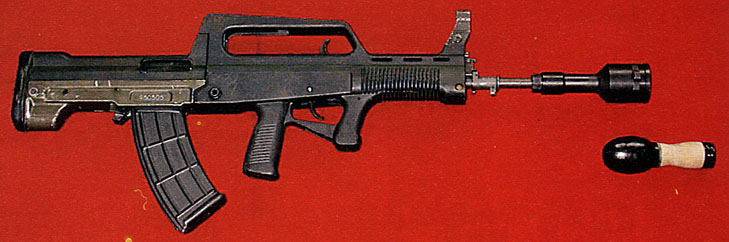

这种手榴弹抛射器是一种易拆装的枪口装置,把手榴弹放置在这个枪口装置内,用空包弹发射,可把手榴弹抛射到80米外。


空包弹助退器

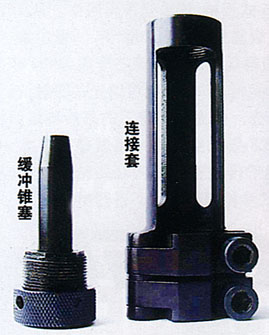

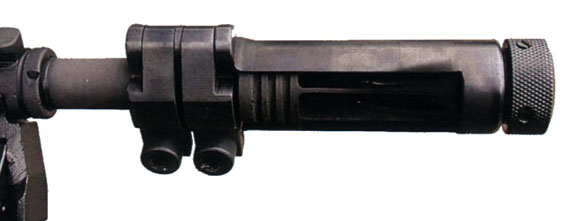

由于发射空包弹时,火药燃气是在向半开放空间膨胀,因此膛压很低,难以完成自动装填的循环动作,所以就需要在枪口中加装助退器,迟滞火药燃气从枪口溢出,提高膛内压力,使自动机获得足够能量完成自动循环。

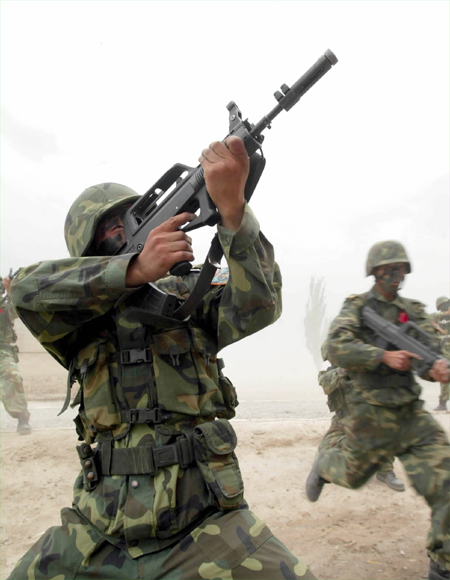

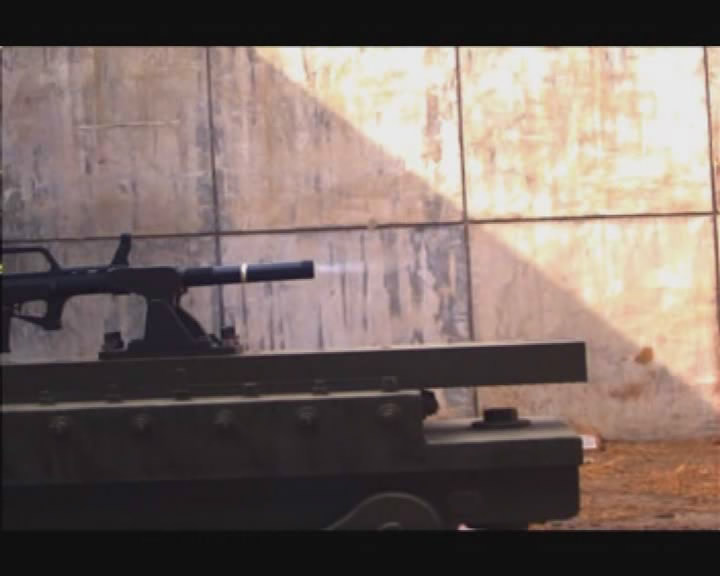

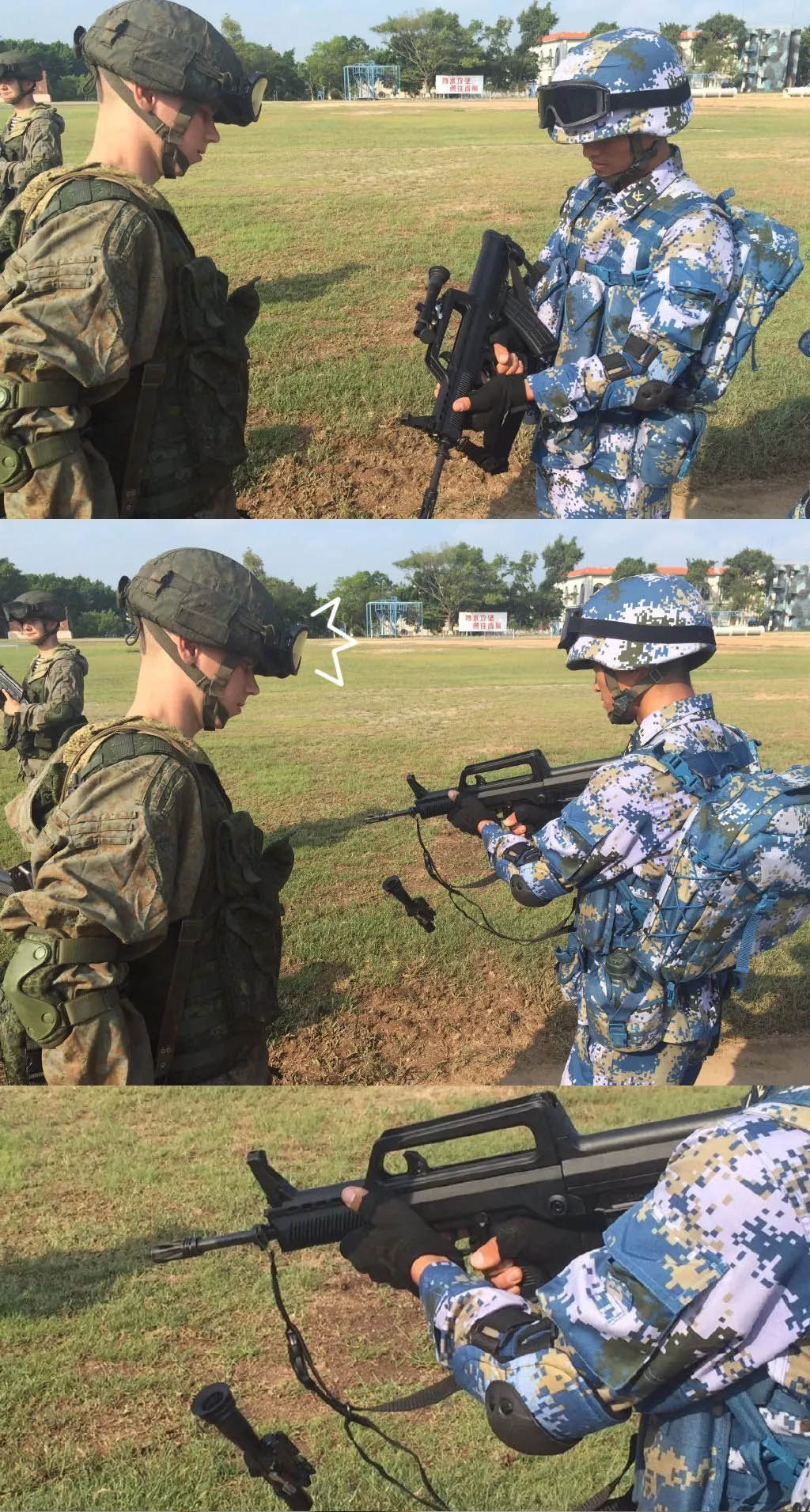

使用空包弹进行演习的情况


消声器

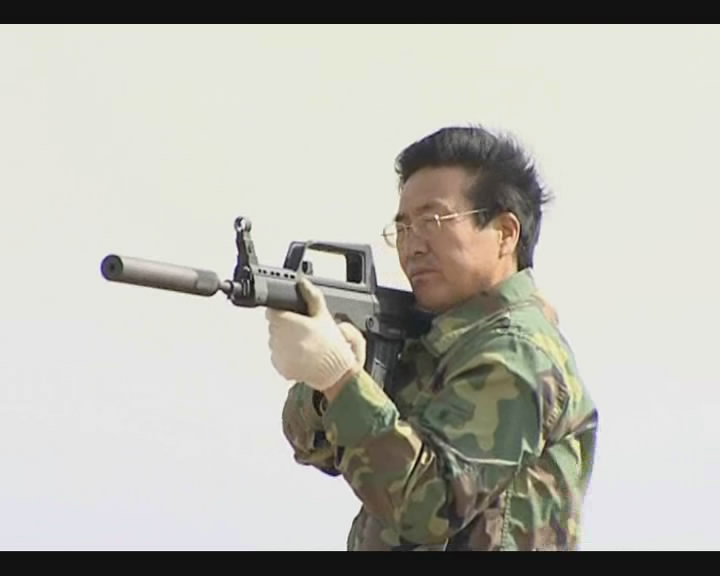

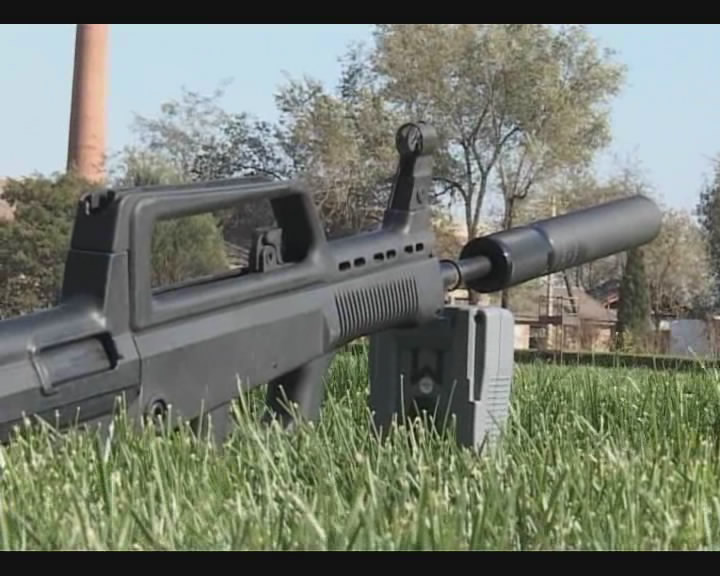

95的快拆消声器目前仍处于研制状态。

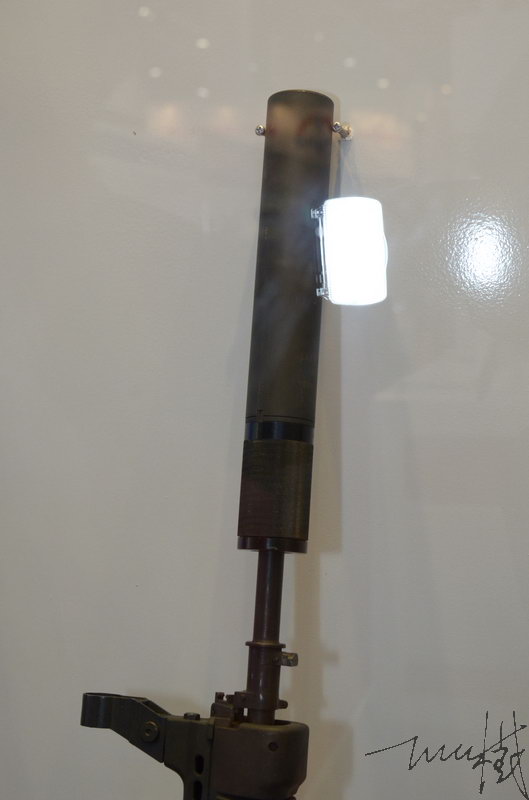

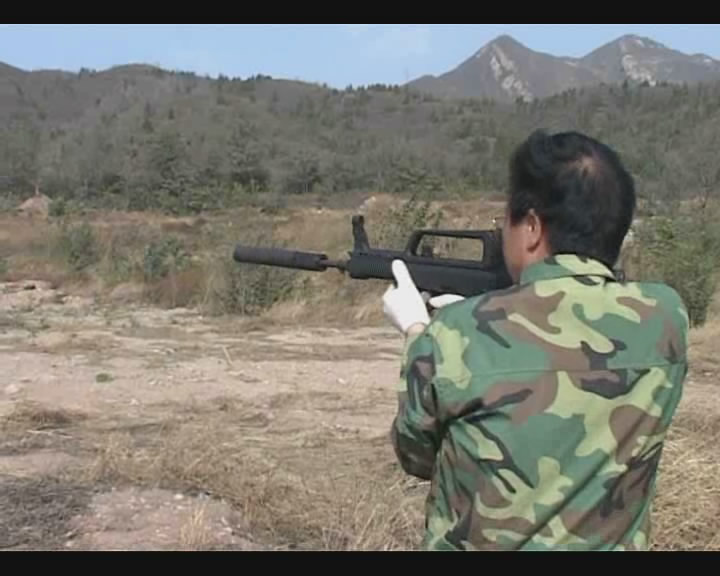

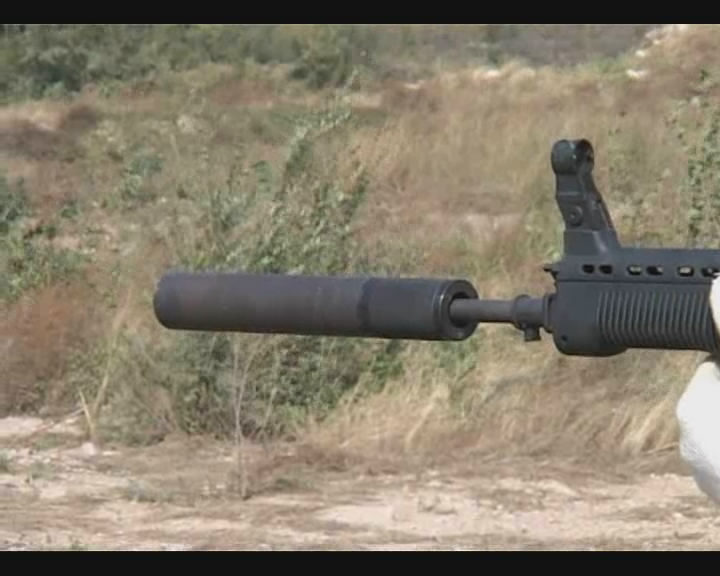

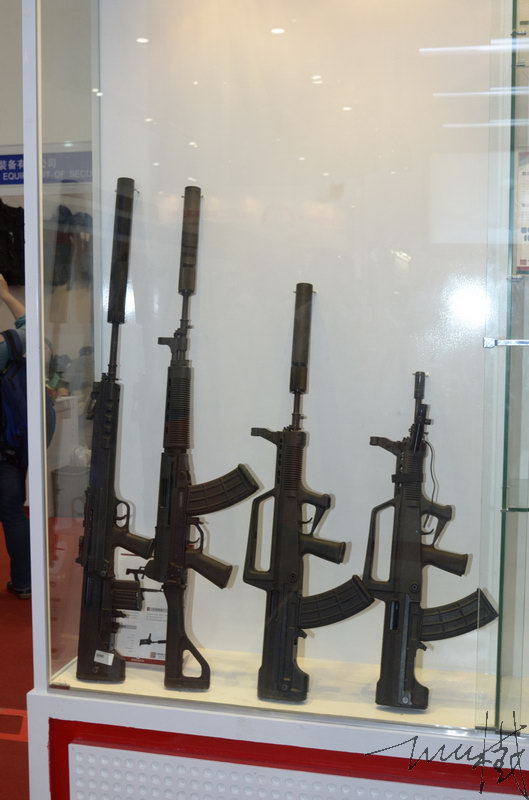

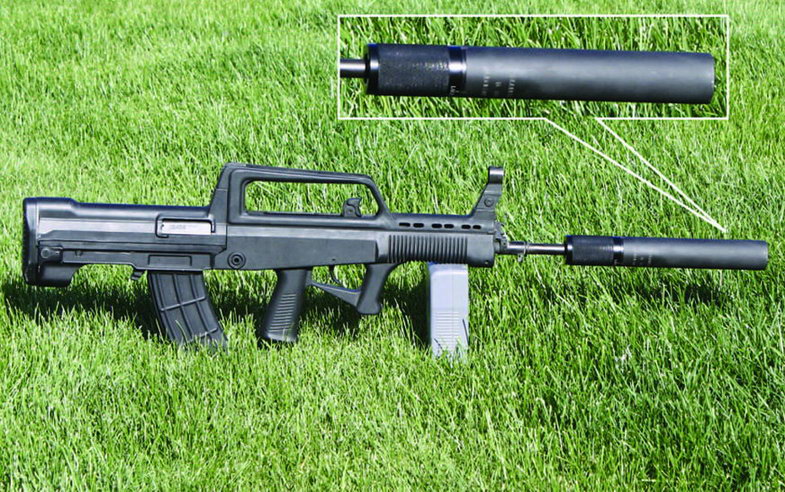

2012年北京警用装备展上208所展出的快拆消声器

资料来源:《轻兵器》1997年5期[中国的小口径枪族]林久彬

     《轻兵器》1997年5期[从生产验收看5.8班用机枪各项性能]林启东

     《轻兵器》2000年8期[95式自动步枪改进方向探讨]李引

     《兵器知识》1998年5期[访国产新5.8毫米枪族总设计师]雨燕
