(JSSAP)HK54A1

(JSSAP)SMG / SMG II

MP2000

(JSSAPSMGSMG II冲锋枪


口径: 9×19mm Para

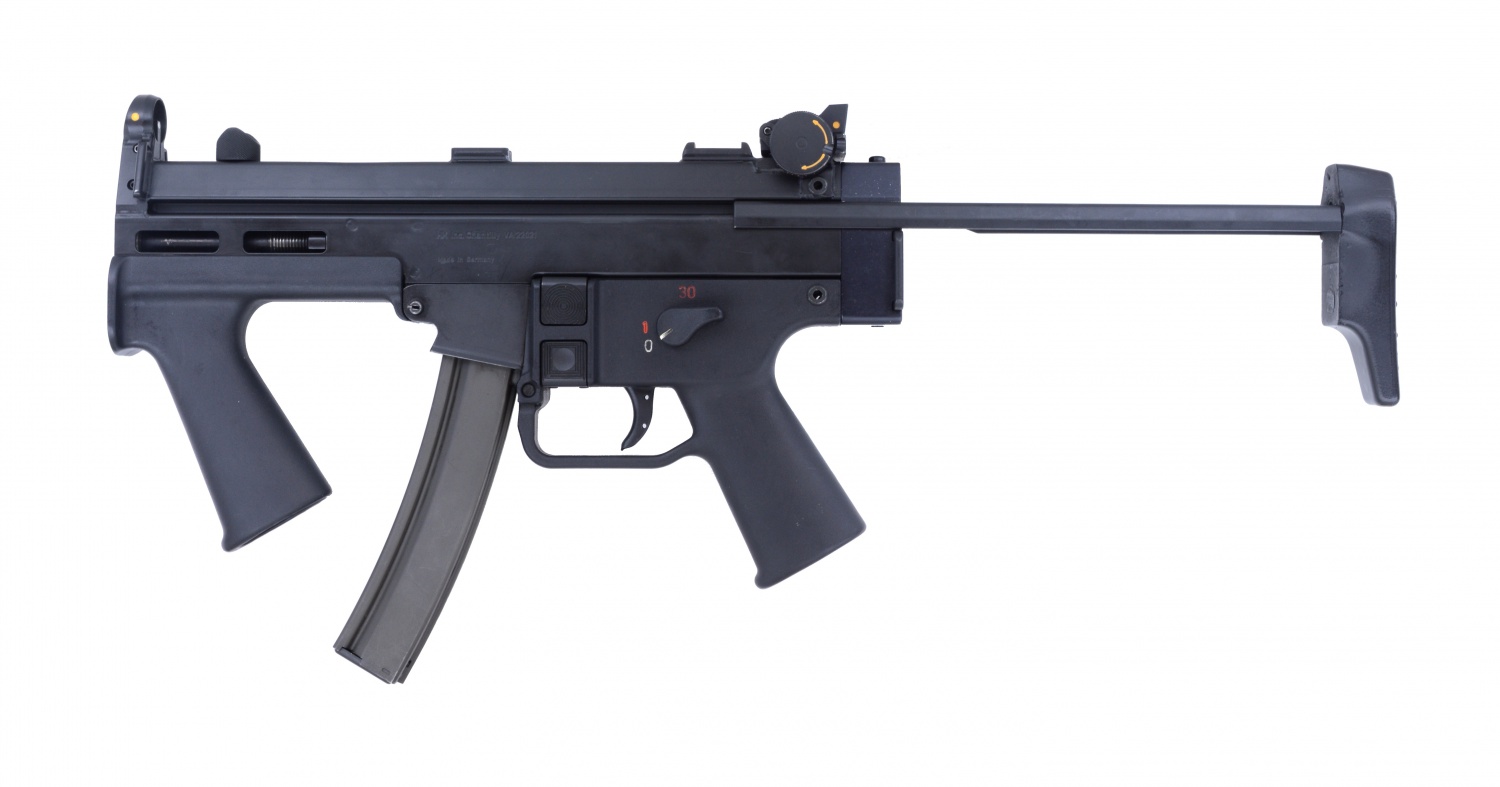

SMG

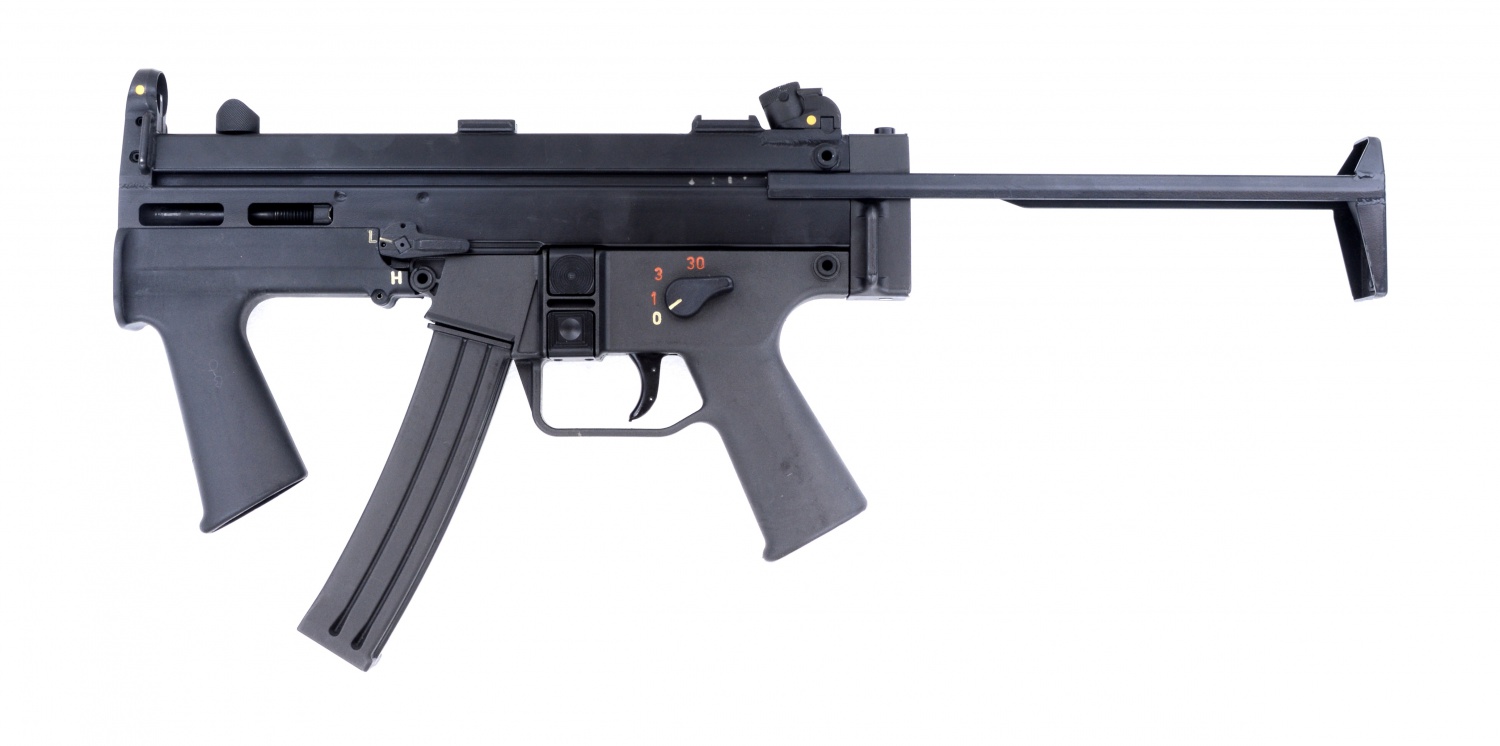

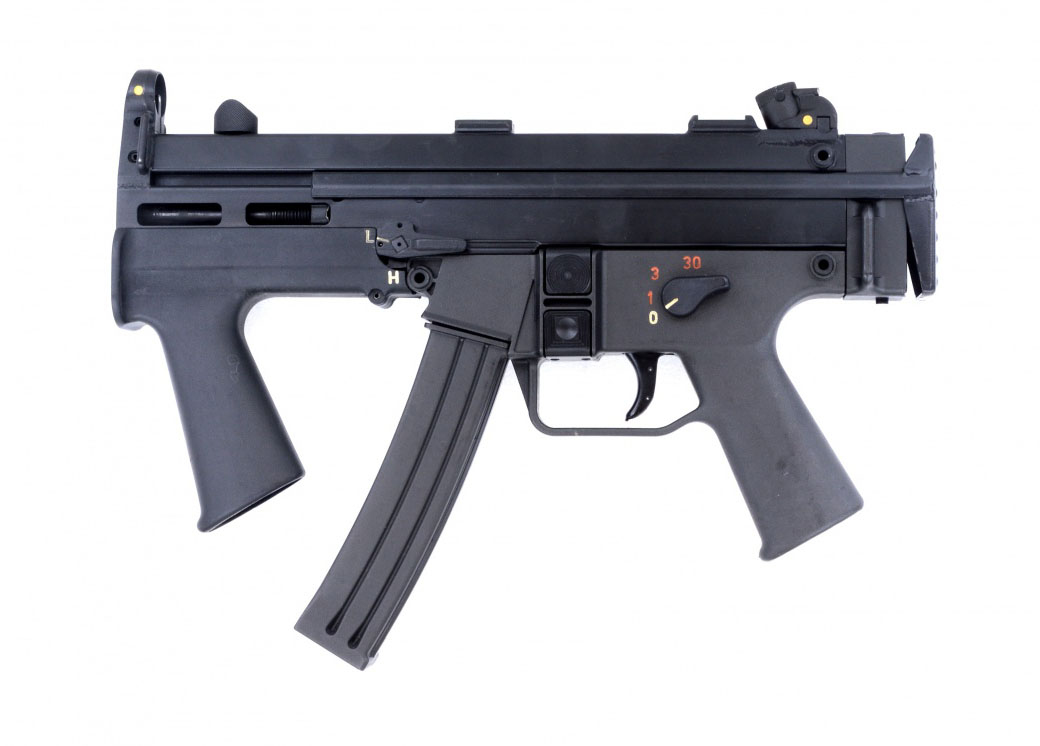

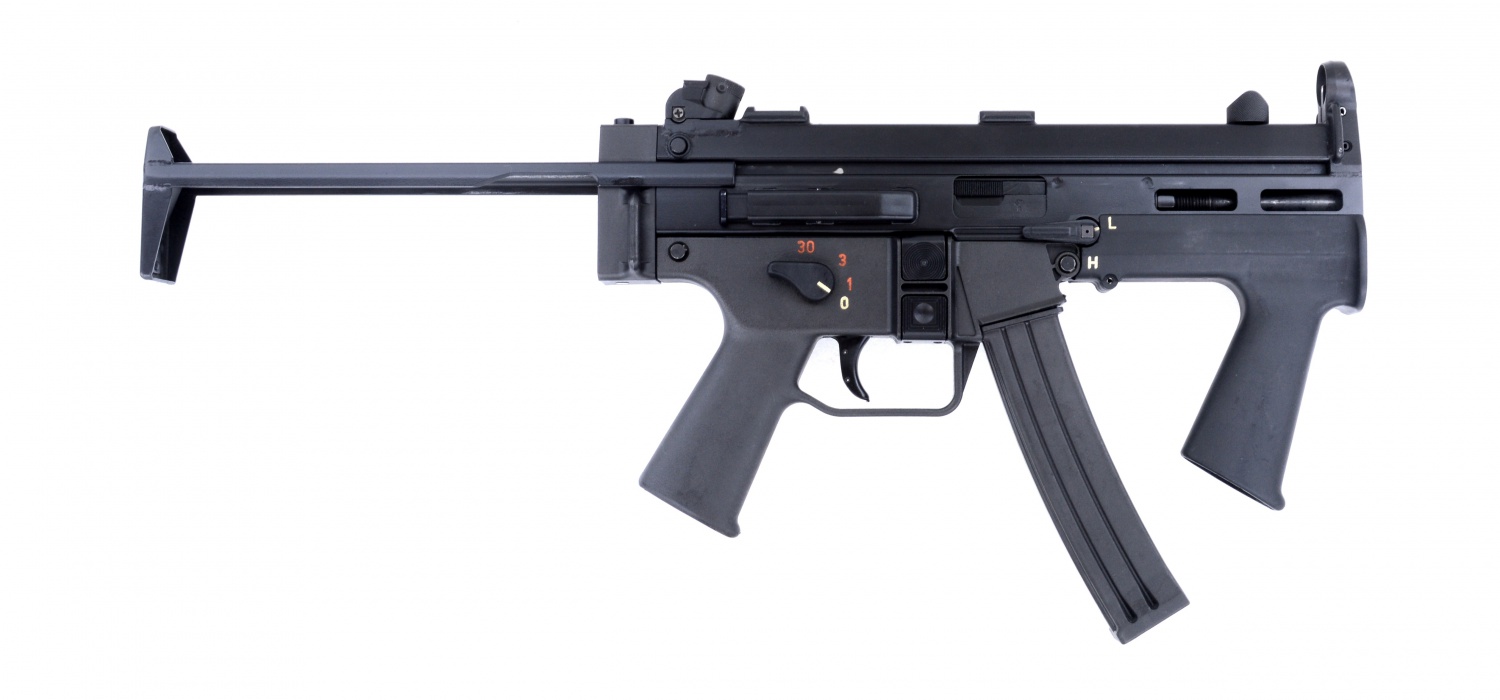

后期型(上)和SMG II(下)

SMG系列冲锋枪(的确就叫这个名字)是HK公司为JSSAP冲锋枪计划研制的第二代样枪。它吸收了第一代样枪HK54A1的成功经验,但无论外形和内部结构都有极大的变化。


SMG是在1981年设计的,基本型的SMG也是一种9mm口径的冲锋枪,枪口部有用于安装消声器的螺纹,拆卸枪托后的SMG全长短于14英寸且枪重3kg。比起原尺寸的MP5A3,基本型SMG的大小和重量比较接近MP5K

SMG和外形与MP5或HK54A1相差很大,在生产工艺上与MP5相同,除握把组和前握把外,SMG主要由冲压件制成。但与之前的MP5和HK54A1的滚柱式延迟闭锁枪机不同,SMG改为简单的自由式枪机和闭锁待击。这是降低武器的复杂性和费用的一种尝试。SMG由上下机匣组成,枪管连接在下机匣上,用普通的扳手拧开固定螺帽就能取出枪管,方便改变枪管长度或更换损坏的枪管。

可拆卸的枪尾中有机械(弹簧)/液压复合缓冲器,在板机组件中还有一个“调速”装置,使SMG的射速降低到容易控制的500/分钟——只有HK54A1的一半射速。矩形的枪机组包含能分解维护的惯性击针和避免在跌落时走火的击针保险。板机护圈是固定式,但尺寸很大,冬天戴上厚厚的保暖手套也能把手指伸进去操作。

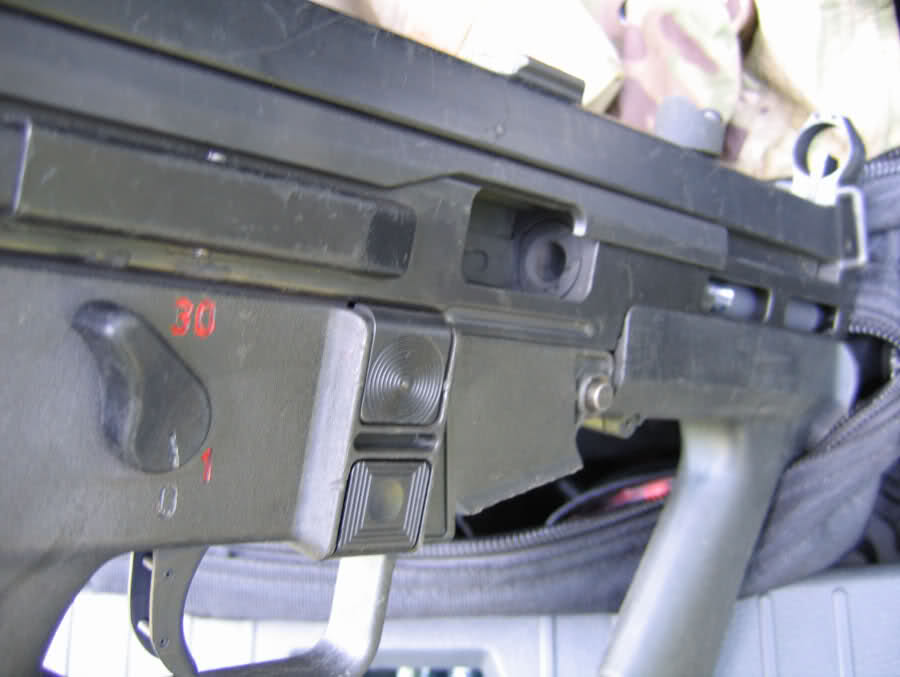

弧形双排弹匣由金属板冲压而成,容量30发。竖在中间的拉机柄类于汤姆森或Uzi冲锋枪的设计,左右手都能操作,拉机柄可以旋转90度使枪机固定在开锁状态,以加速膛内散热。在弹匣座后方的两侧各有两个方形按钮,分别是枪机解脱钮(上)和弹匣钮(下)。这两个按钮不同的触感使射手只凭手指触觉就能区分出不同的用途,而且射手其位置让射手在射击过程中,非射击手的拇指或射击手的食指在不离开原来的位置就能直接操控。

两手都能操作的保险/快慢柄仍然是MP5的形式,但作了延长,用射击手的拇指操纵时更方便。在机匣右侧、保险/快慢机杆上方有辅助推机柄,可安静地装填。伸缩式枪托通过按压一个瞄准具后面突出的圆形按钮就能拉出或缩进去。多用途战斗背带可以安装在机匣两侧。

SMG的瞄具非常有趣,不同于一般手枪弹口径的冲锋枪,比较复杂。准星是典型的HK式,圆形护圈内有一个固定的氚光准星柱。而照门要复杂得多。照门的设计明显是受到HK21E机枪照门的启发,一个单觇孔式的照门夹在两个转鼓之间,觇孔两侧各有一个氚光点。左边的转鼓用于调整风偏,右边的高低调整转鼓实际上由一外一内两个同轴转鼓组成,外转鼓向左推入时适用用于调整超音波的124格令的NATO普通弹的弹道轨迹,外转鼓向右拉出时用于调整亚音速弹的弹道高。高低转鼓上有从25米到150米的射程标记,还有一个把照门升起一英寸高度的“M”位置,这是为了让射手在使用防毒面具时仍能够抵肩射击而用的。当照门处在M位置高度时,会用准星护圈顶端充当临时“粗准星”,射程设定在25码左右。这两个照门转鼓都可以通过触觉调整到25米的设定,而不需要通过视线监视。照门的归零可通过一个十字螺丝刀进行。机匣顶部也焊接有两个瞄准镜基座以便使用辅助瞄准装置,可安装与HK21E机枪或MSG90狙击步枪上的相同的快速拆卸瞄准镜架。

在护木下方有一个用于调整弹头初速的气压阀。大多数的9mm派枪弹的枪口初速是超音速的,但使用消声器的枪械为提高消声效果则要使用膛压较低的亚音速弹,通过这个调节膛压的气压阀可以不需对更换发射的弹种就能把超音速弹降低到亚音速。

SMG的消声器有两种不同的设计,两种都是密封的“不擦拭”式消声器。这两种消声器都由管状的延长段螺接在枪管外表面。一种是HK公司设计的铝制消声器,基本上是MP5SD消声器的一种改型,另一种是由Mickey Finn公司为SMG专门设计的不锈钢制消声器,较前者要重。

1984年,许多SMG的样枪被提交给海军武器支援中心进行全面的试验。虽然有一些小问题,但SMG的总体表现非常好。在作出最终测试时的型号与最初提交的型号稍有改进,总体而言SMG很适合美国特种部队的需要,这一种通用武器就能满足原装备的三种冲锋枪的用途。HK公司被告知还需要对SMG作出一些改进,并要求提供新的样枪以进行进一步的测试。在1985HK公司向海军武器支援中心提交了经进一步改进的SMG II样枪。

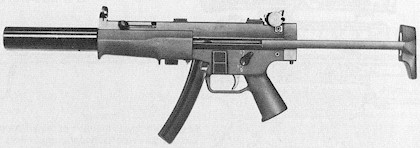

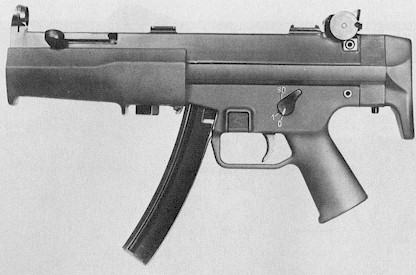

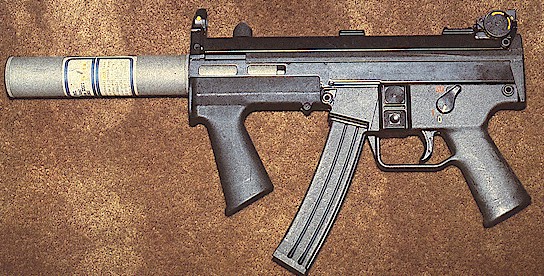

SMG

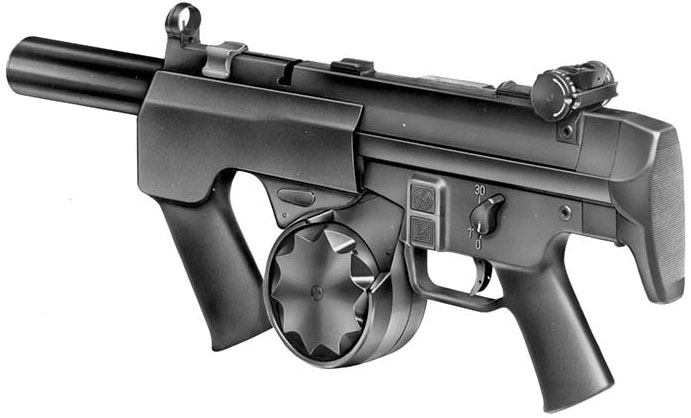

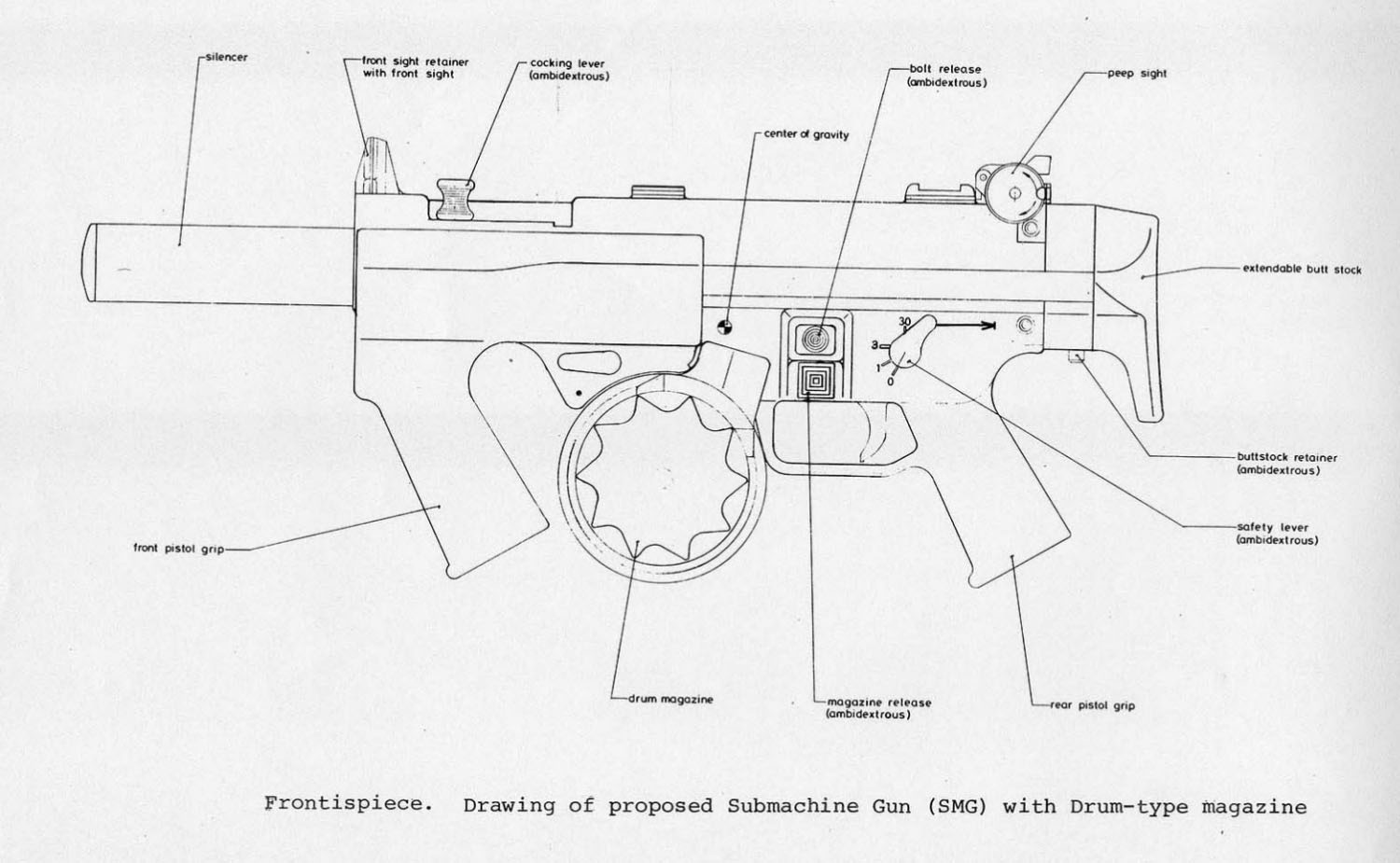

早期的原型的设想,采用HK50发弹鼓(有资料提到最初设想是30发容量)


SMG早期的设想图



拇指在操作辅助推机柄。圆圈中的插图是

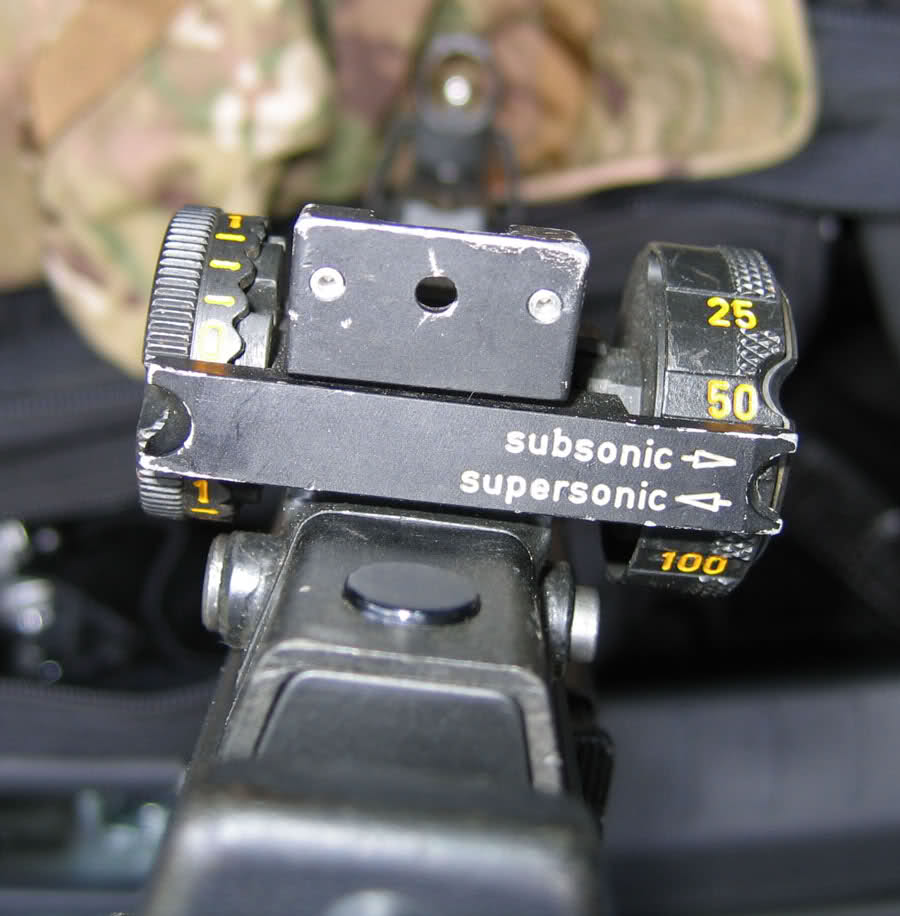

SMG的后瞄准具组件。右边的旋钮是调整高低,使用亚音速弹和超音速弹的150米外。许多昂贵的靶枪都嫉妒这种瞄具!这种武器从198311月起正式命名为SMG


SMG II在1984年设计,此时计算机在工业设计中的应用更广泛了,HK公司也借助计算机来完善SMG II的设计,并吸取了在JSSAP测试中的反馈信息,使SMG II成为一种真正的模块化“一枪多能”冲锋枪。

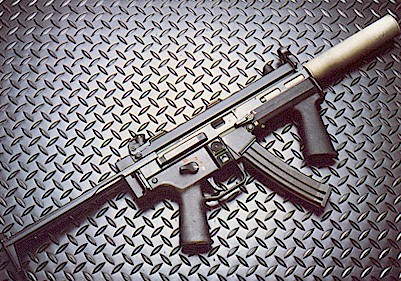

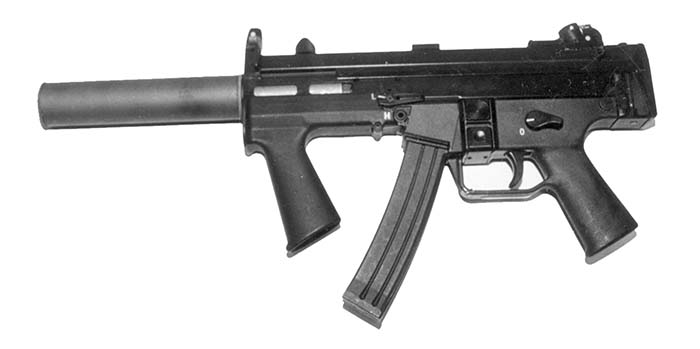

SMG II的基本型号采用伸缩式的枪托,不安装消声器时全长14英寸——全长比MP5A3短了7英寸。只要在基本型上接上一个消声器就变成与MP5SD相同的武器。根据任务需求拆了消声器和枪托后就可以变成单手操作的“MP5K”。

SMG II以SMG为基础,在操作和设计上虽然非常相似但也有许多重要的变化和改进。为了要降低武器的重量和生产费用,弹匣和整个下机匣采用塑料。在SMG II上重新增加了HK54A13发点射机构,也重新设计了SMG的气压阀。气压阀的开关在机匣上,位于辅助推机柄前弹匣座上,是一个转杆式的开关,其中“L”为低压,而“H”为高压。拉开固定销并向前滑开塑料制的前握把时,就会露出机匣内枪管下方一个小导气筒,样子就像气枪的CO2气瓶。当气压阀调节杆扳在“L”位置时,枪管上会打开一个泄气孔,使部分火药燃气进入这个“气瓶”内,导致弹头后的膛压降低而降低了弹头速度,这样超音速的普通弹出膛时会变成亚音速,减少了弹头超音速飞行时产生的激波。一旦弹头离开枪膛飞向目标时,储气室里面的气体就会从枪口溢出。

当气压阀调节杆扳到“H”位置时,导气孔就会关闭,使所有的火药燃气都用于推进弹头。这样的设定目的是让射手在安装或拆卸消声器前后都能不需要更换使用的弹种也能达到最大的使用效果。只需要一个开关就能达到有效的目的,因此无论用不用消声器,SMG II都只需要使用超音速的普通弹。有一点有趣的地方是HK54A1SMG上的枪机锁都取消了,因为枪机运动时的机械声并不比使用消声器时的膛口噪声高,换句话说超过30米外。枪机的机械噪音低于弹头出膛后剩余气体的音爆。取消这个功能可减少了武器的复杂性使它的成本降低,也使得射手在第一发弹没有有效击倒目标时可迅速打出第二枪。

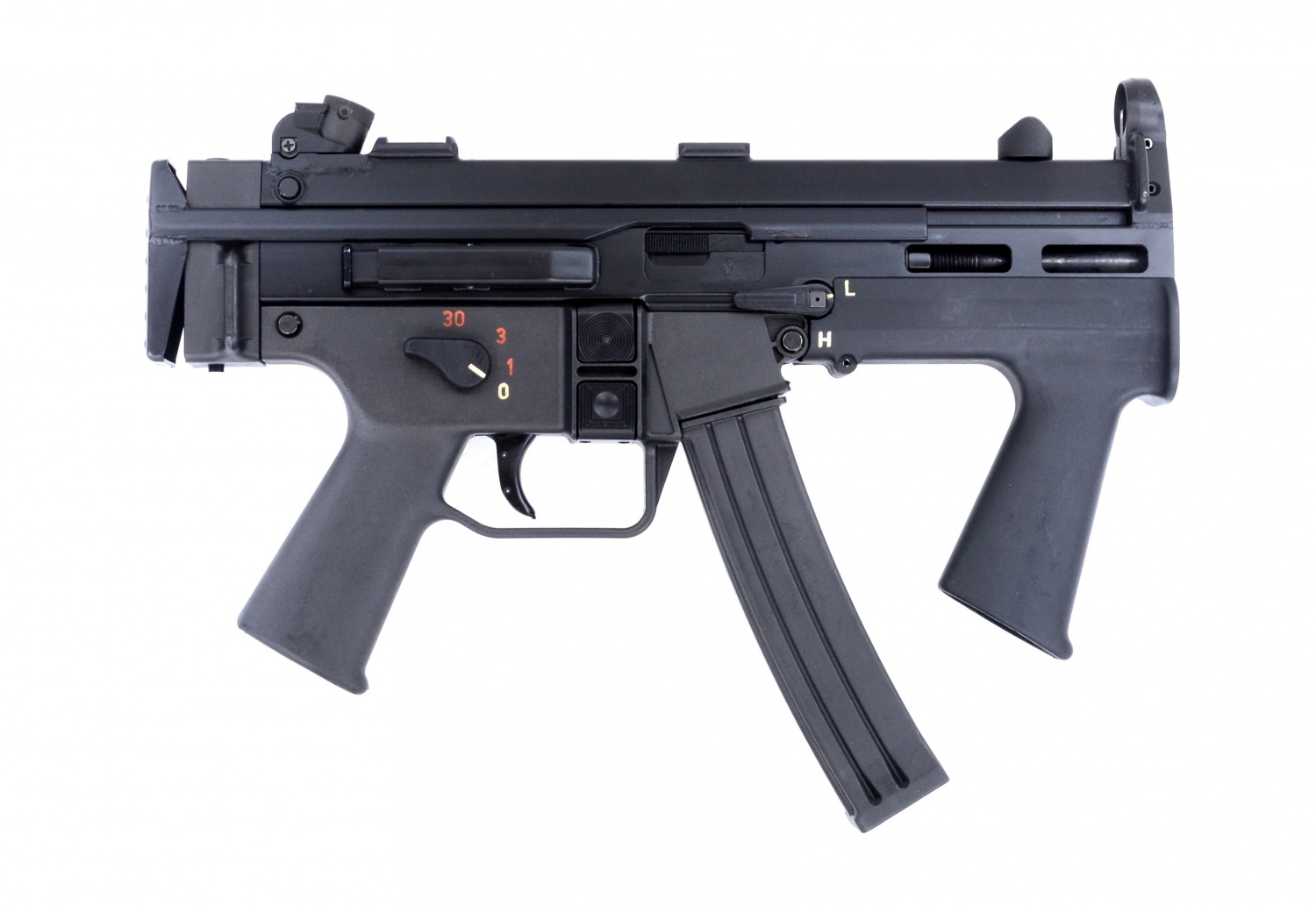

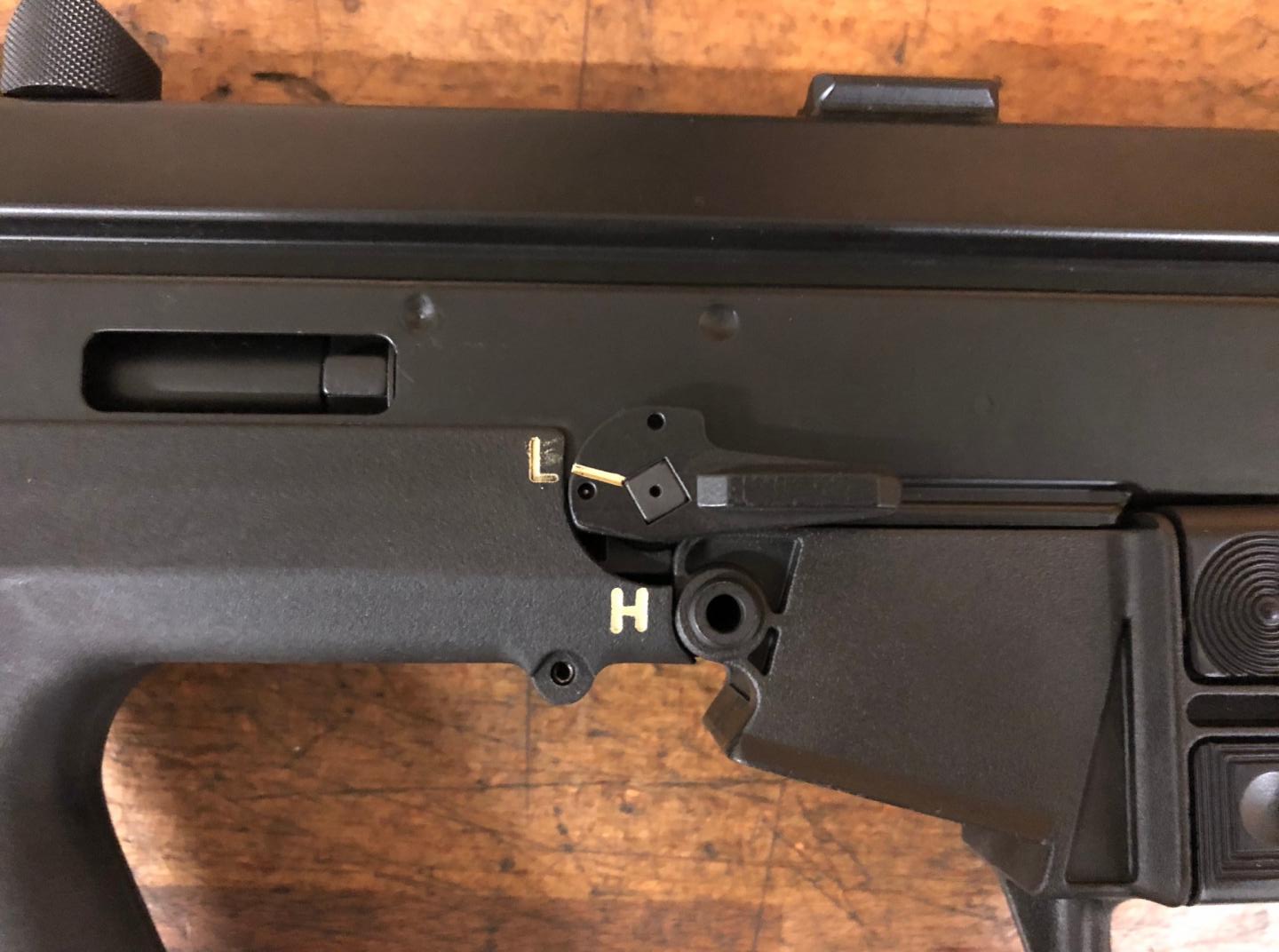

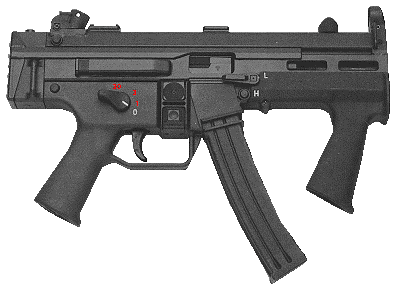

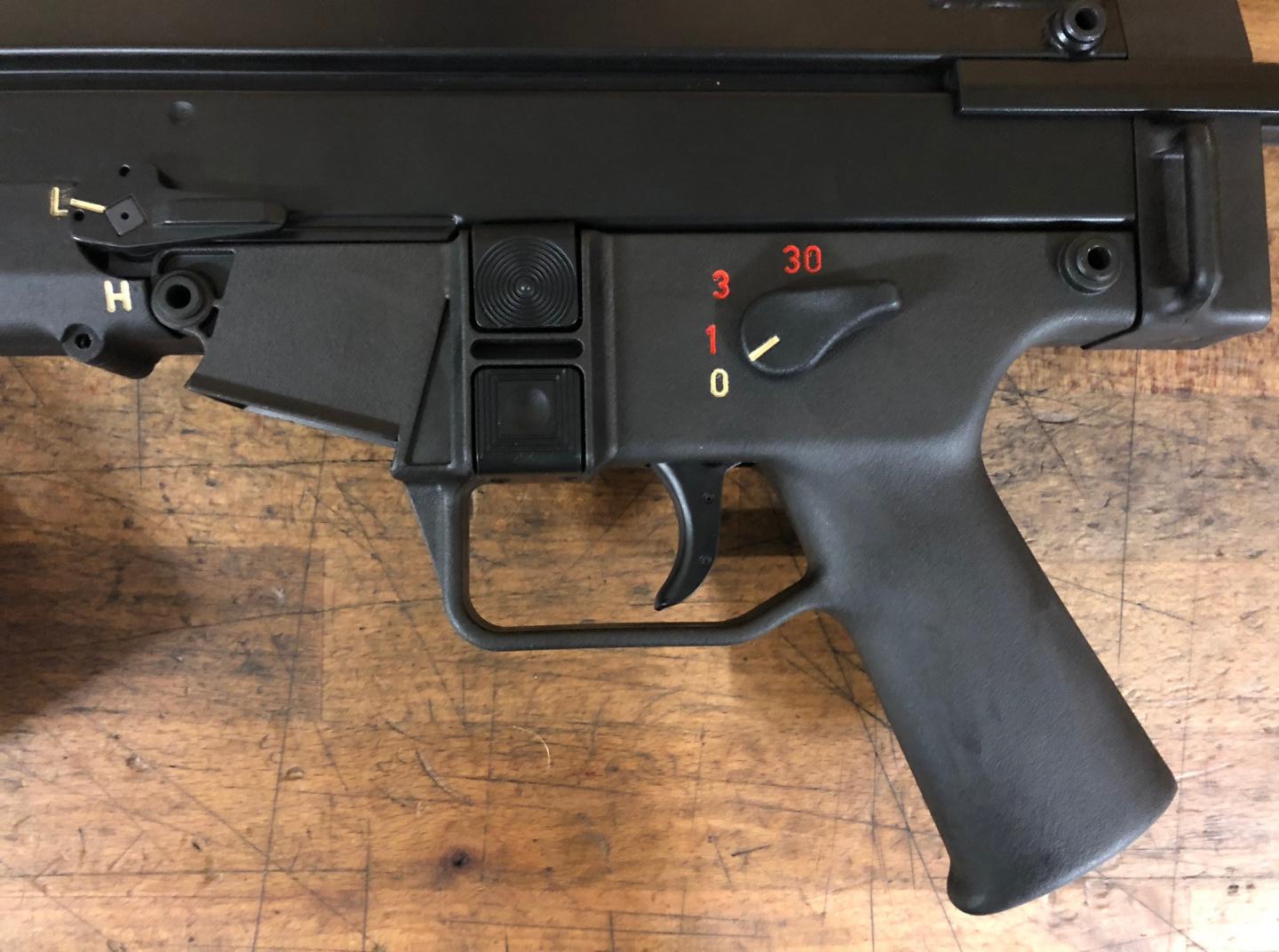

SMG
II
的气阀调节杆

SMGSMG II外观最明显的变化之一是照门。原本那个复杂的照门被取消,取而代之的是原来的MP5式的经典照门,但在照门的护耳上增加了两个氚光点,再配合上准星上的氚光点,可在光线昏暗的条件下使用(不过许多射手发现由于准星的光点太低而抵肩射击时使用不方便)。

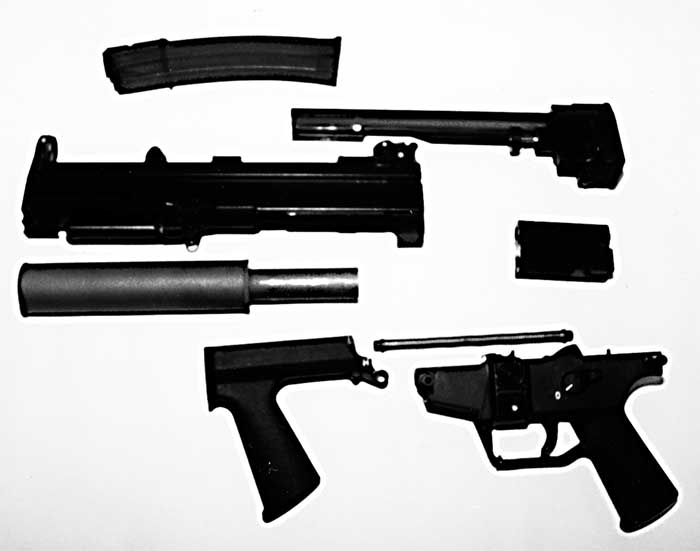

机匣上增加有一个弹簧缓冲器,其作用是防止消声器在射击期间转松。另外SMG II上的三根分解销的固定方式与美国M16步枪的机匣分解销一样,拨出后仍挂在枪上,以防止丢失。除了上述这些特点外,SMGSMG II基本相同。

SMG的精度在MP5基本型之上,因为SMG的垂直前握把有助于控制连发射击时的枪口跳动。而SMG II上的减速系统使射速降低到500/分,使武器在连发中更容易控制。单手在全自动射击SMG II时,就像MP5K或其他冲锋手枪那样,超出20米外就难准确命中目标。然而这个射程已经足够让MP5K或无枪托的SMG II从客机或公共汽车的一侧打到另一侧了。

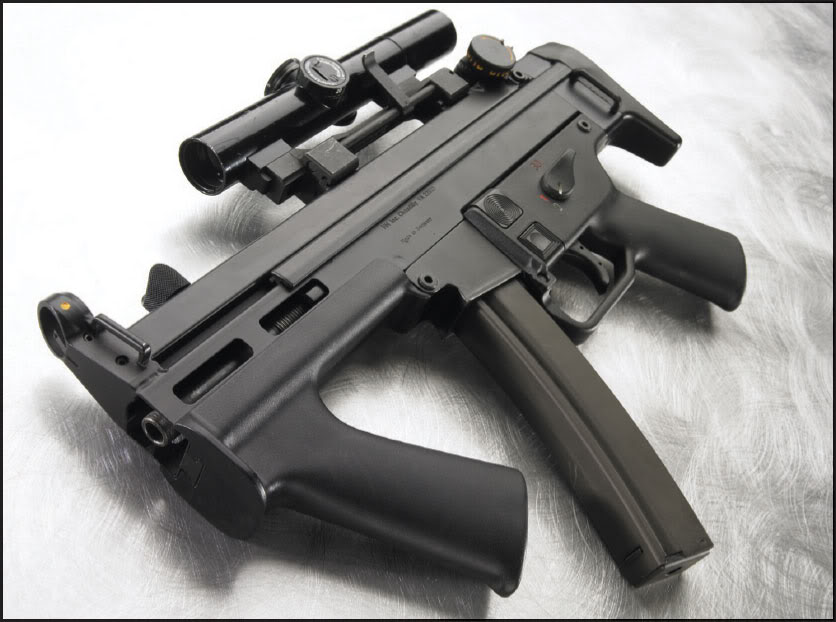

优秀的人体工程学设计使SMG II更容易和更迅速地操作,虽然SMG II的瞄准基线太低使它几乎不能用机械瞄具,不过使用安装在快卸式瞄准镜座上的光学瞄准镜能解决这个问题。另外在可靠性方面也是能满足要求的。

既然HK公司研制了这么好的东西,那么这些枪不能像MP5那样名闻天下呢?根据JSSAP计划的一部份,有不足20SMG20SMG II在1980年代生产,每一支基本上都是手工制造的原型。在结束所有的测试后,潜在的使用者(尤其是海军特种作战部队)根据外国使用者如SASGSG9的经验早已获得大量的MP5。如果全部换装新型冲锋枪就需要花很多的钱,所以大多数用户宁愿花较少的钱继续采购他们熟悉的MP5。于是HK公司在1986年为美国海军特种部队生产了“海军”型的MP5-NMP5SD-NMP5K-N,然后这种海军型的MP5又被许多国家的军队和执法机构特种部队所采用。据说HK公司为一支部队提供了60SMG II,全部是手工制作,每一支要花费2,800美元,但由于没有备件,这些武器最终被5.56mm短突击步枪所取代。

虽然HK公司希望美国军方能够正式采用SMG的希望在1980年代中期随JSSAP计划的取消而终结,但HK公司也并非白花钱做研究。在1988~1990年间HK公司基于SMG II的设计在德国的实验室设计了MP2000冲锋枪——这是UMP冲锋枪的前身。

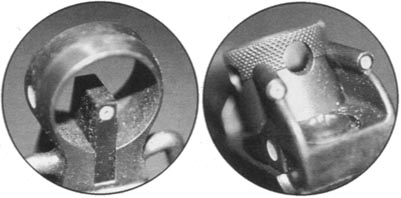

SMG
II
的准星和照门

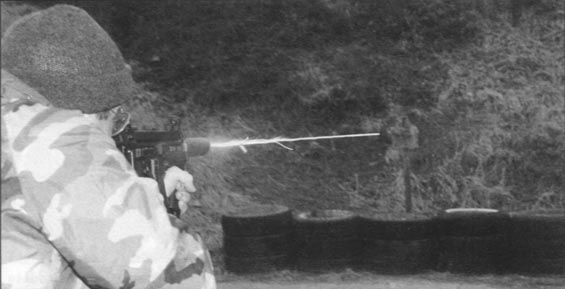

SMG
II
发射曳光弹时的高速摄影照片

枪型 MP5A3 MP5SD3 MP5K HK54A1 SMG SMG II MP2000
枪机系统 滚柱式闭锁 滚柱式闭锁 滚柱式闭锁 滚柱式闭锁 自由式 自由式 自由式
供弹具 1530发金属弹匣 1530发金属弹匣 1530发金属弹匣 30发金属弹匣或50发弹鼓 30发金属弹匣 30发塑料弹匣 30发塑料弹匣
口径 9×19mm 9×19mm 9×19mm 9×19mm 9×19mm 9×19mm 9×19mm
理论射速 800 RPM 800 RPM 900 RPM 1000 RPM 500 RPM 500 RPM 900 RPM
射击模式 S,1,3,F S,1,3,F S,1,3,F S,1,3,F S,1,F S,1,3,F S,1,3,F
枪管长 225 mm 146 mm 115 mm 203 mm 146 mm 146 mm 146 mm
全长 枪托折叠 533 mm 652 mm 325 mm 533 mm 381 mm 363 mm 356 mm
枪托展开 692 mm 804 mm 737 mm 580 mm 572 mm 572 mm
空枪重 2.93 kg 3.45 kg 2.0 kg 2.27 kg 3.04 kg 2.63 kg 1.86 kg

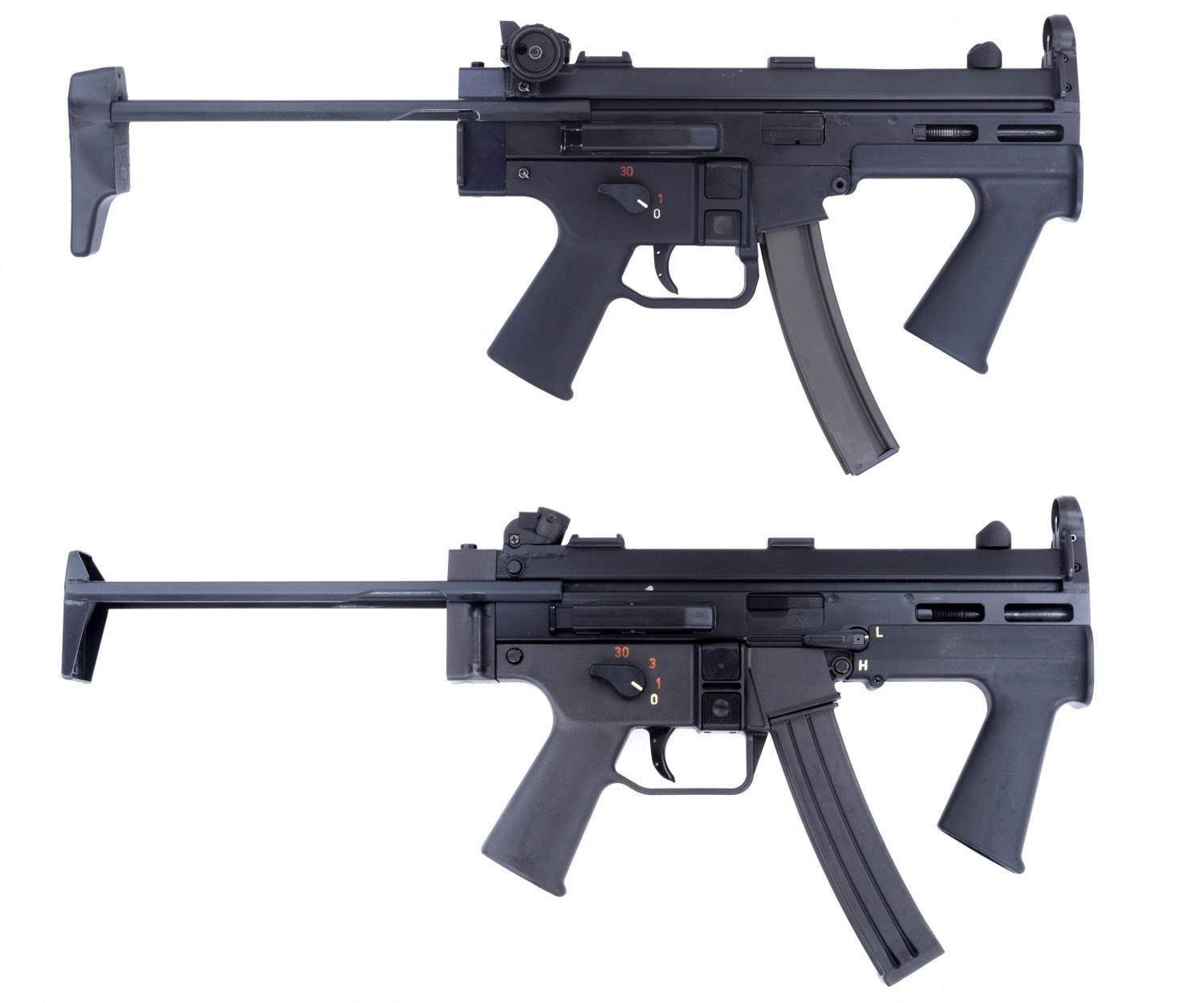

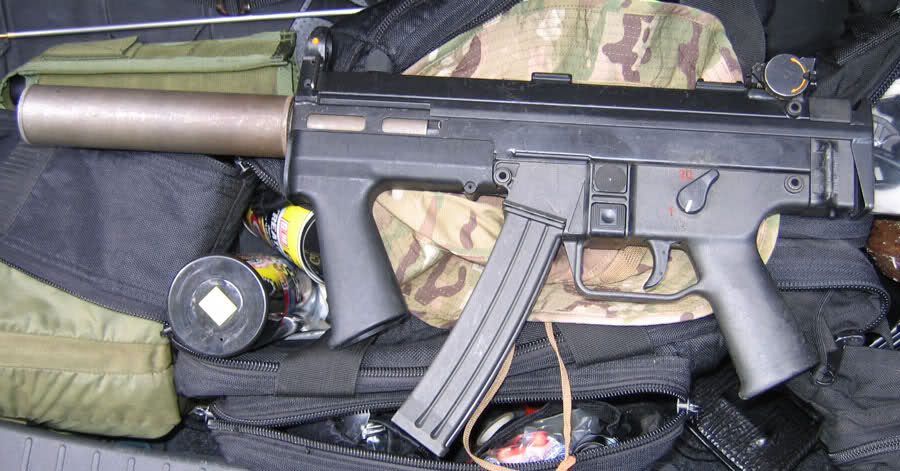

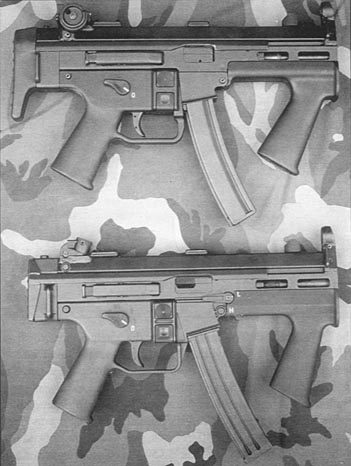

SMG I(上)与SMG II(下)




从消声器伸入护木内,以及消声器接口螺纹位于枪管后部来判断,泄压阀应该位于螺纹的前方,这样泄出来的气体也会进入消声器,而不会直接排出灼伤射手

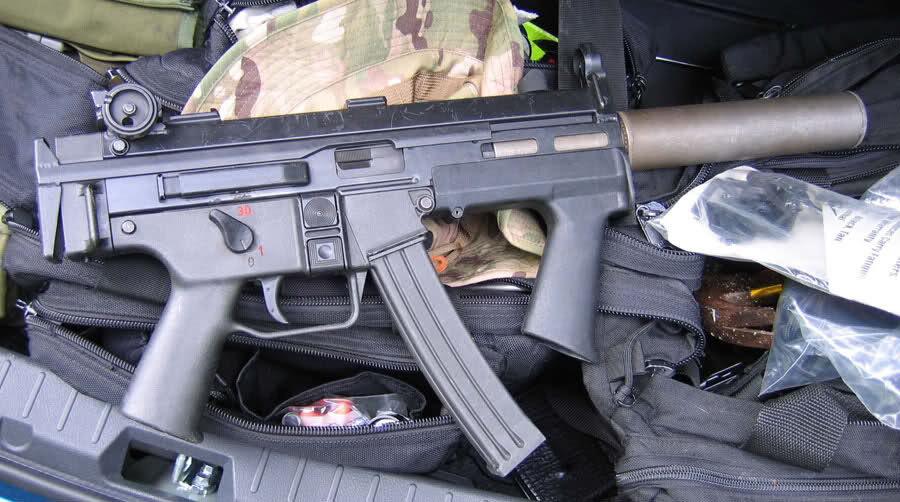

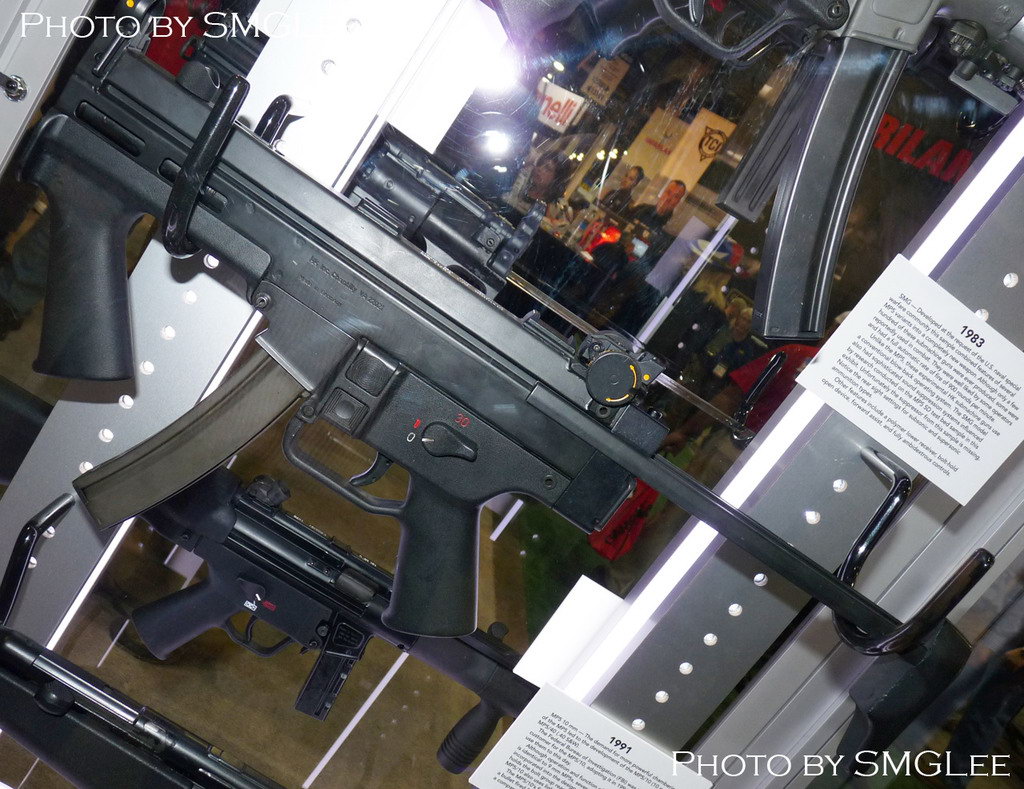

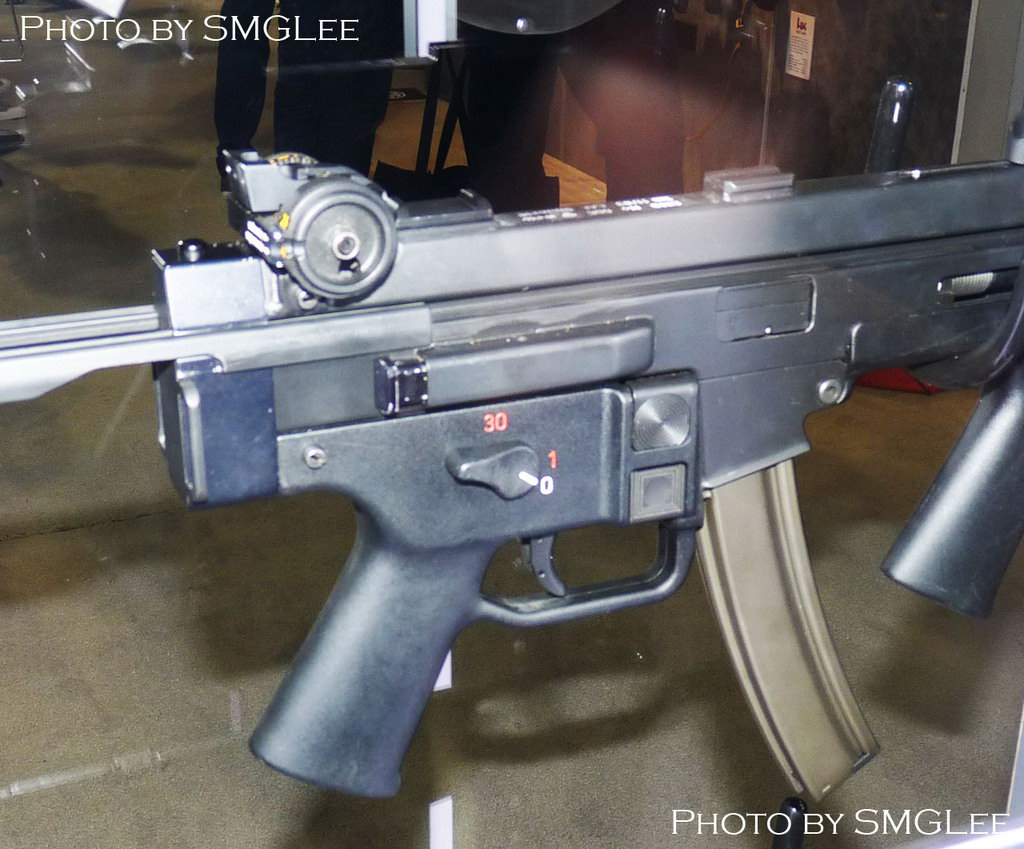

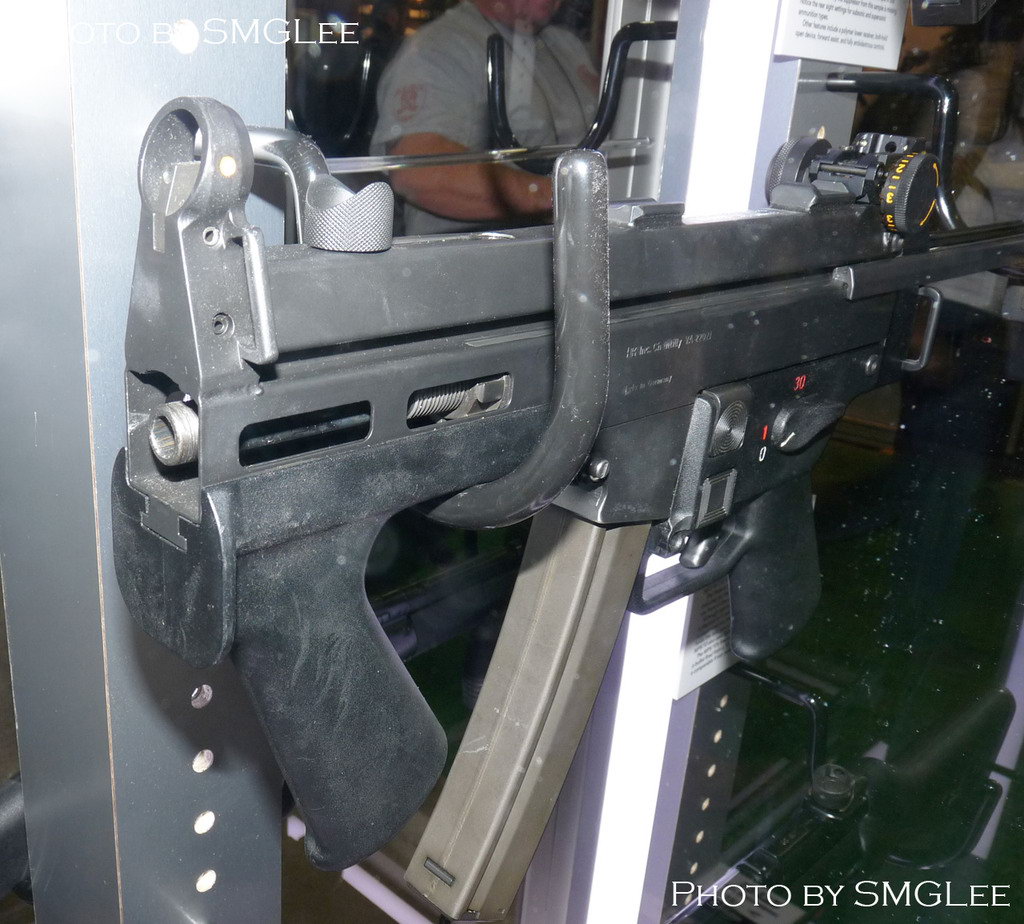

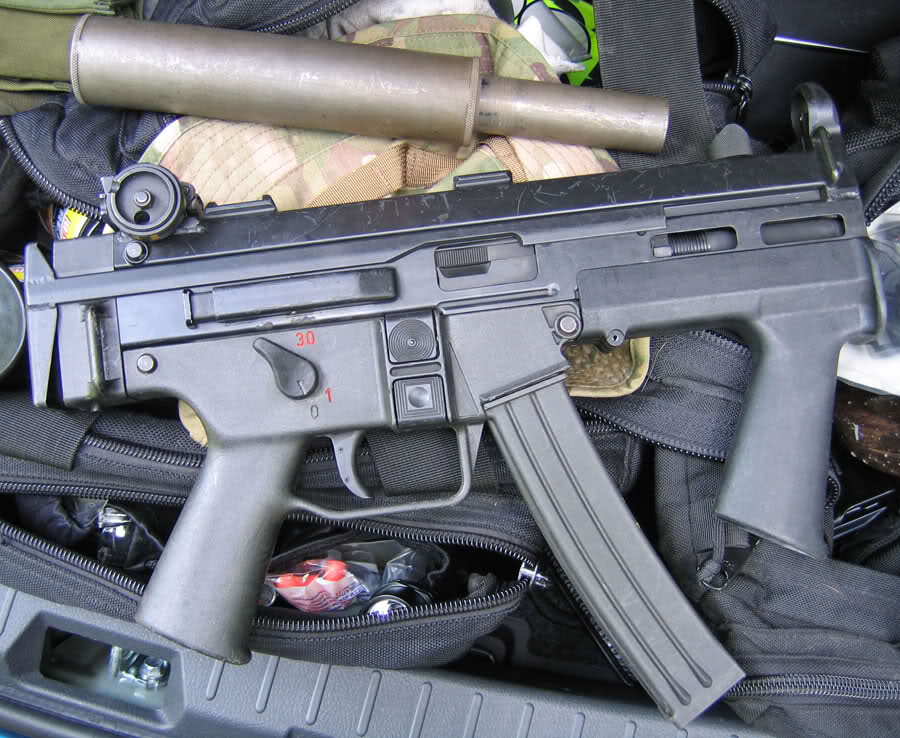

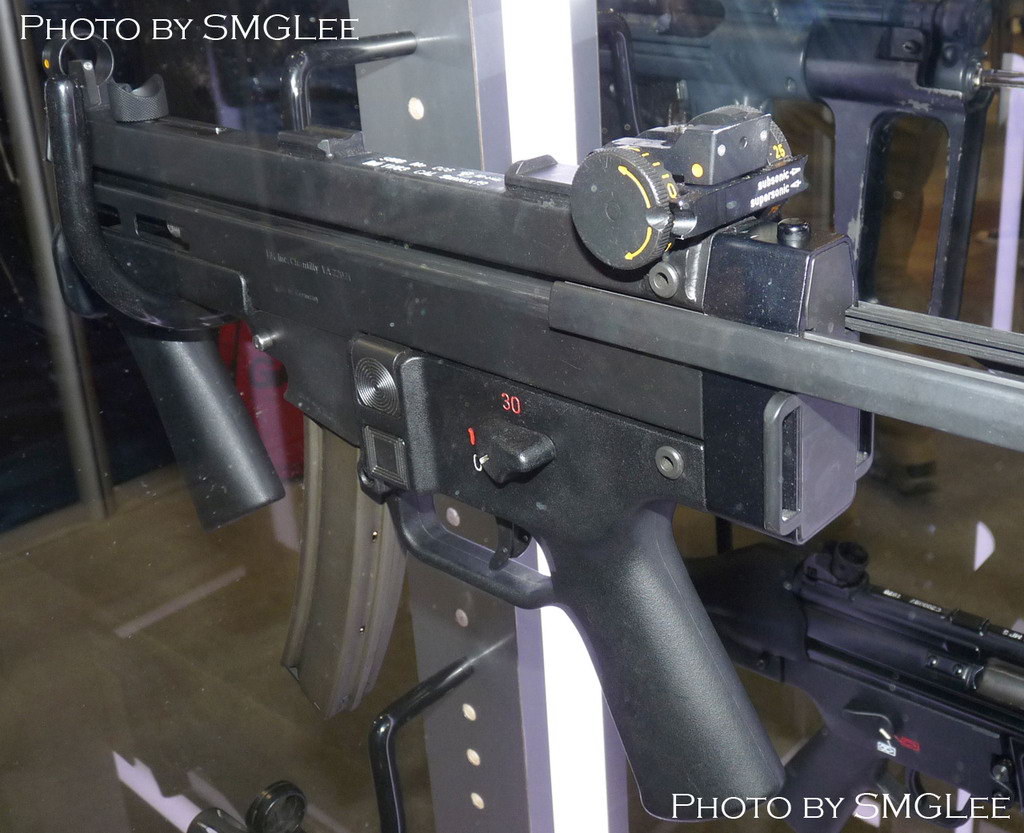

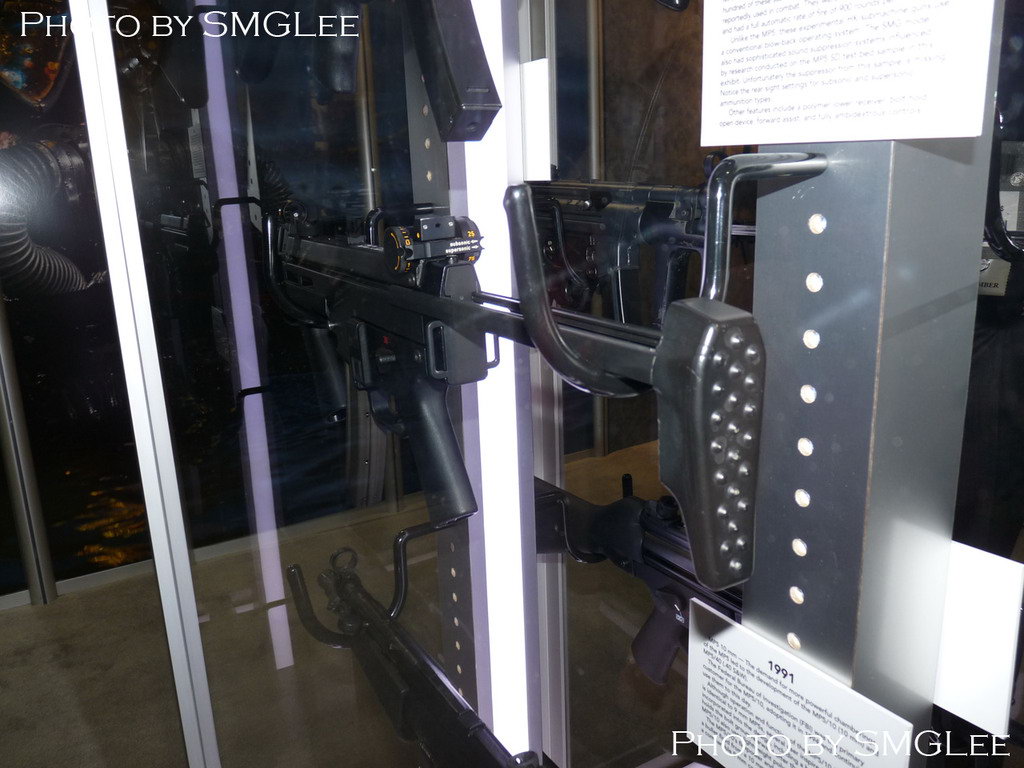

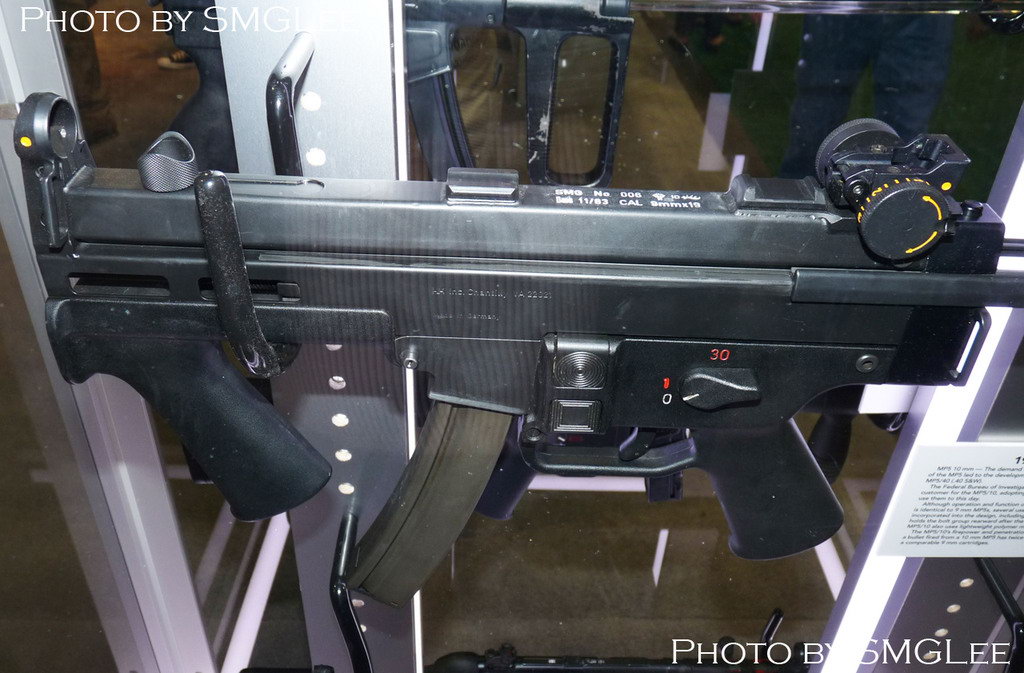

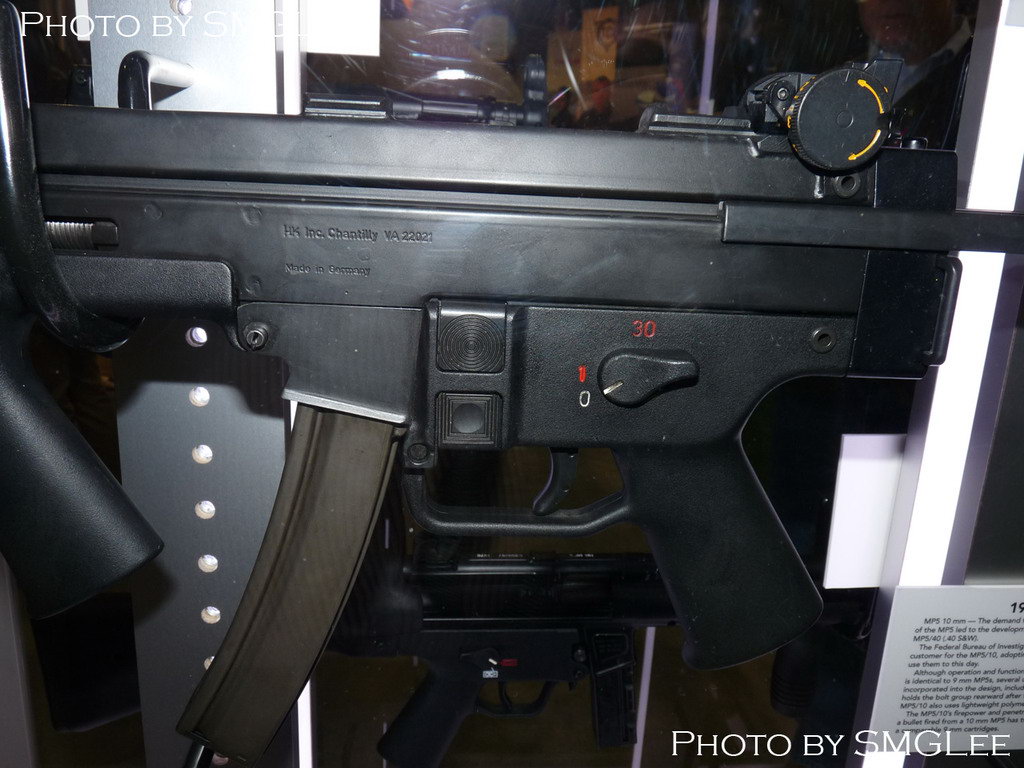

HK公司居然在SHOT SHOW 2014上展出几件试验品,例如这支SMG II


HK公司在SHOT SHOW 2019上再次拿SMG II出来招揽客户

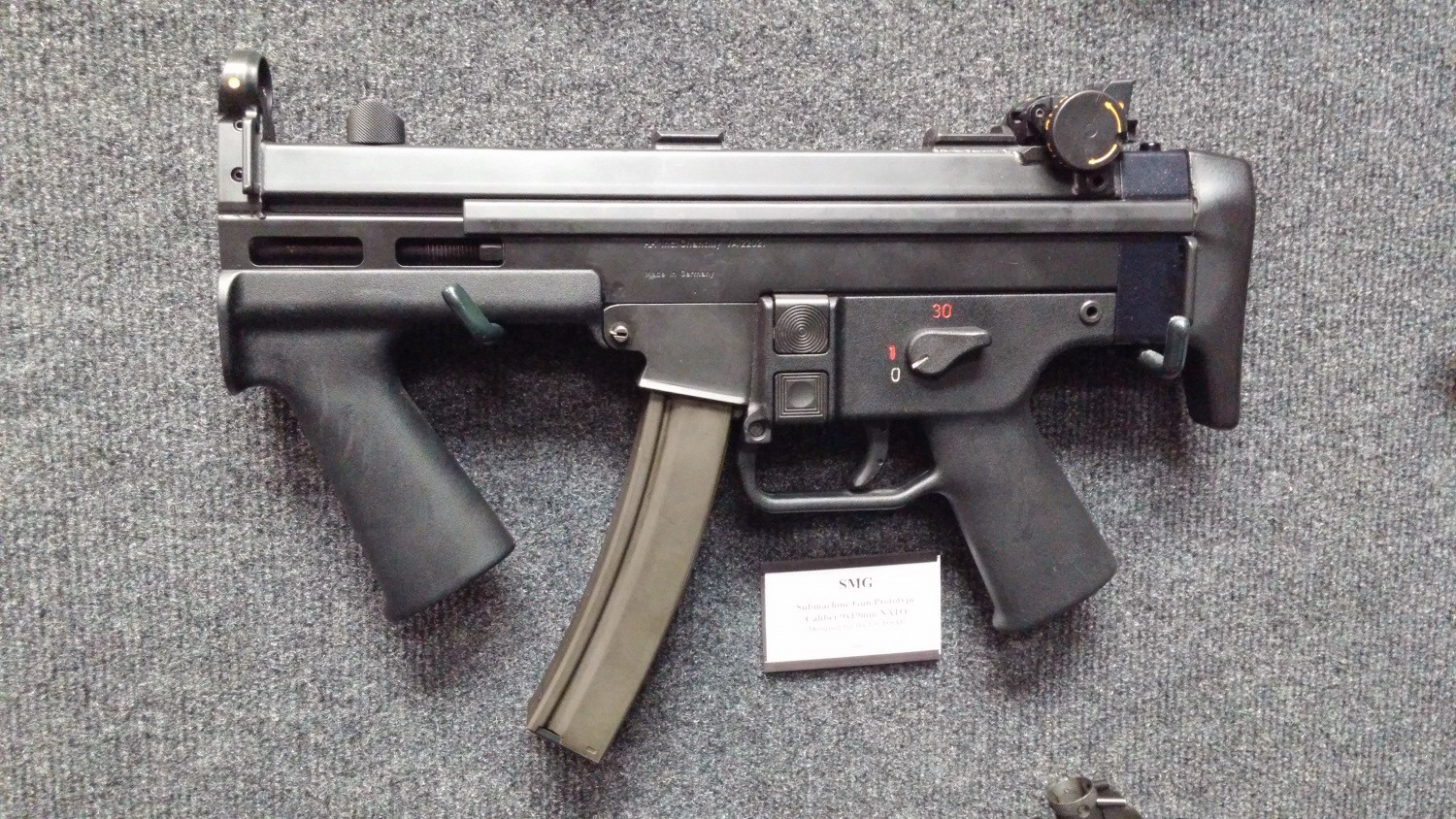

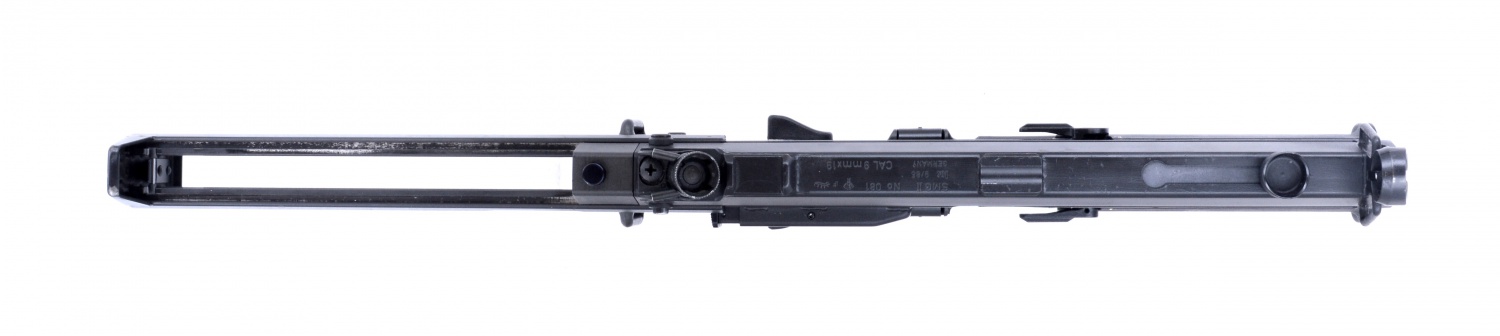

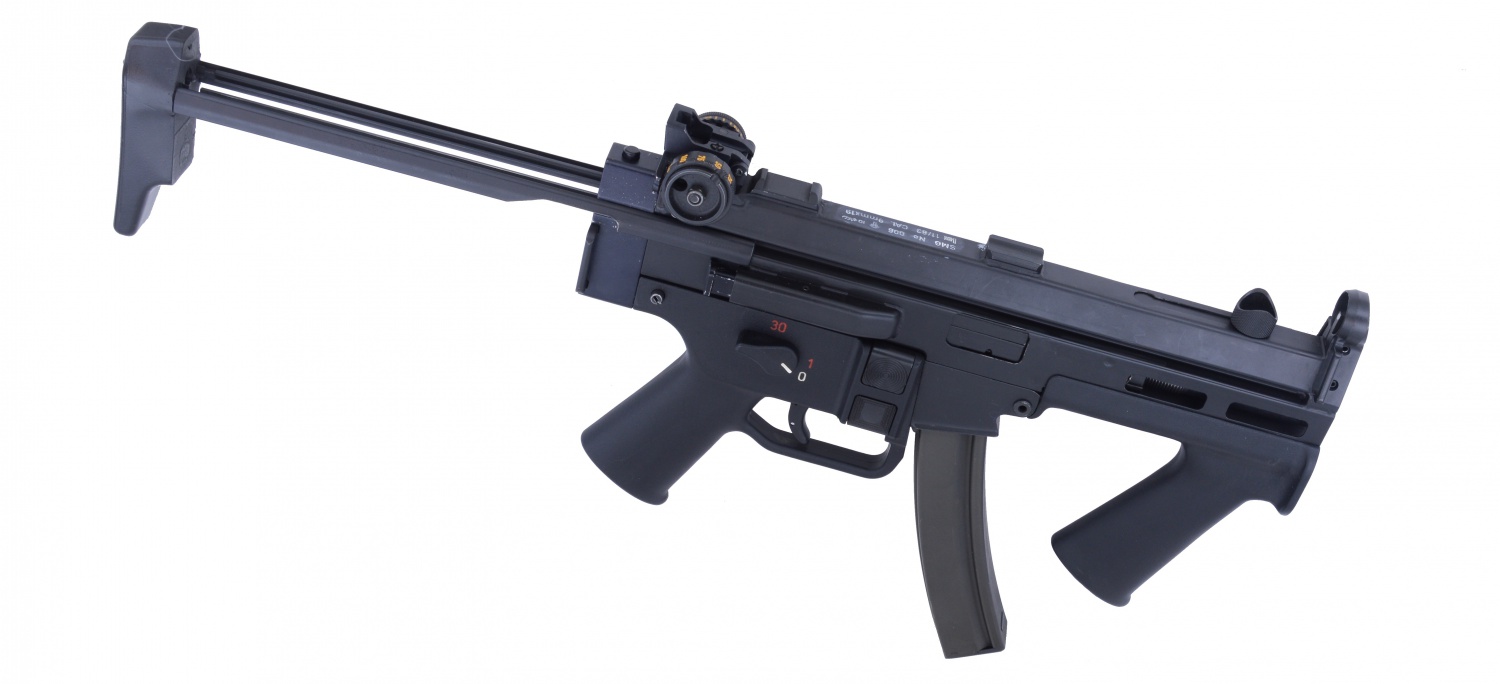

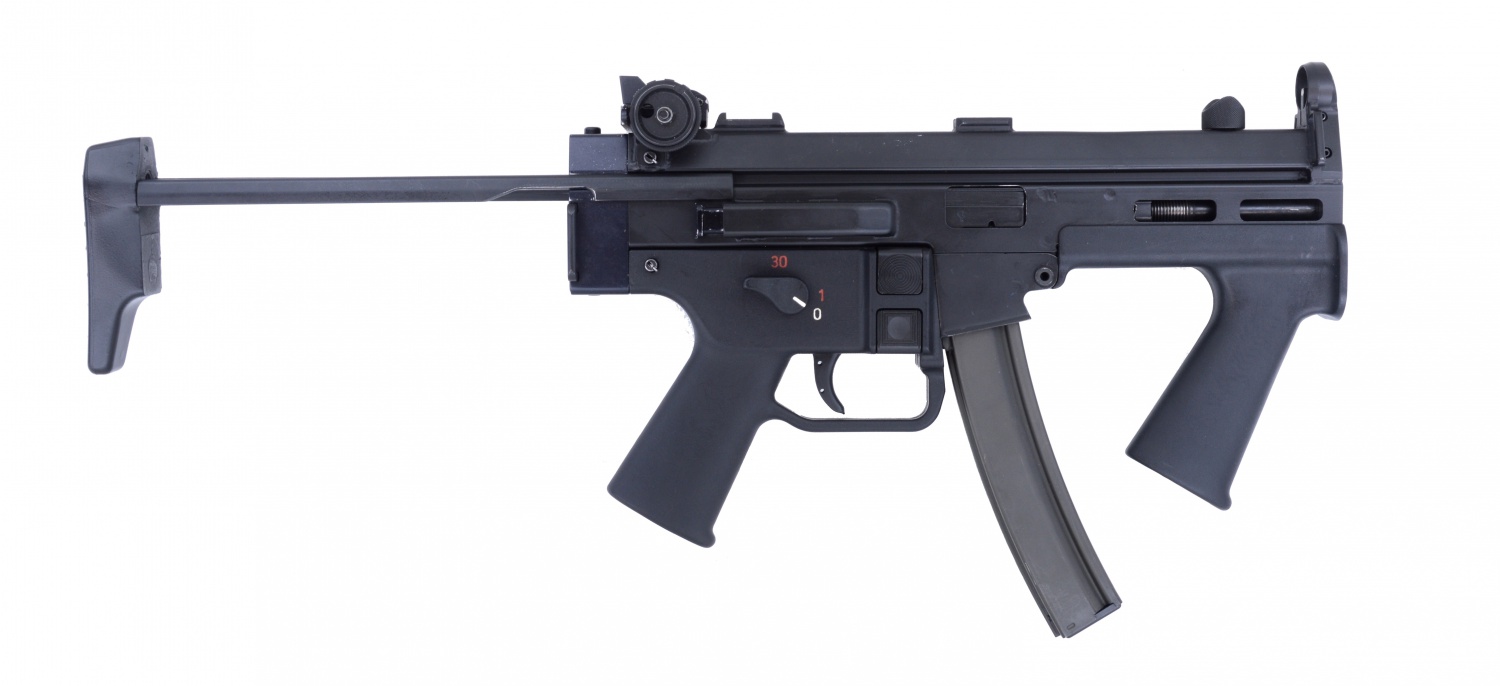

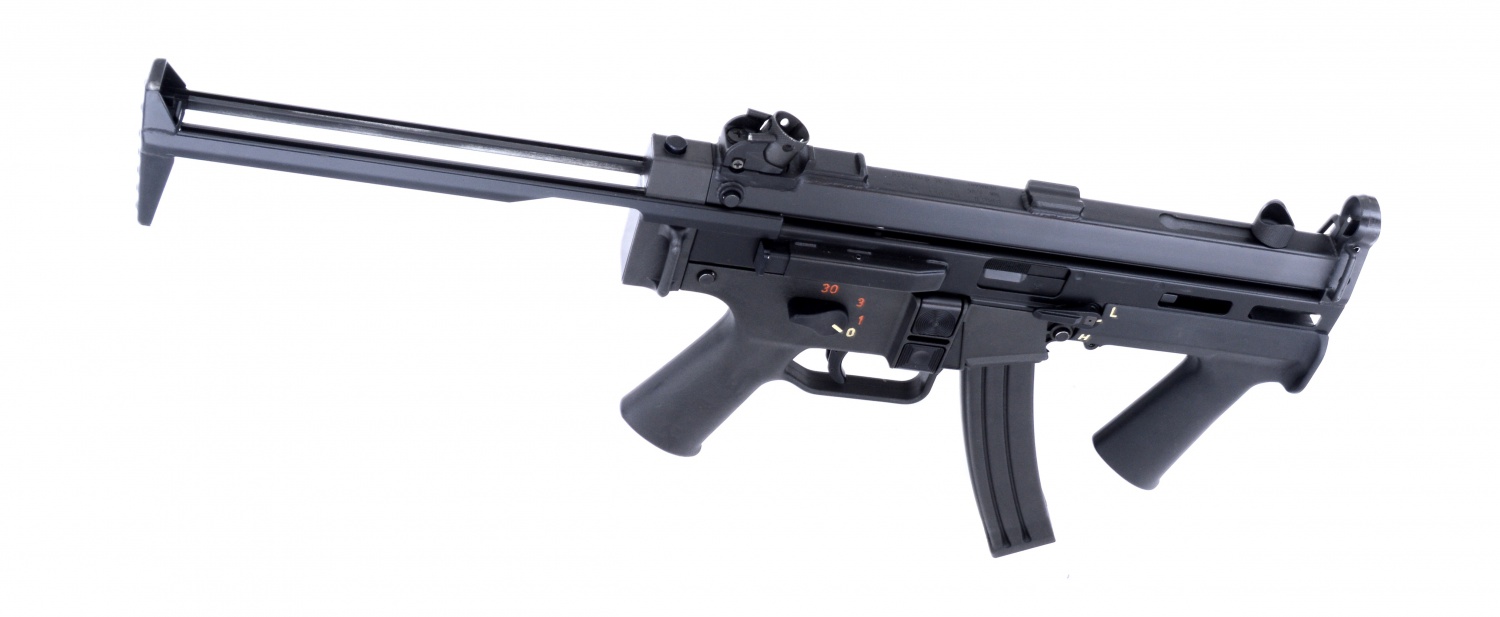

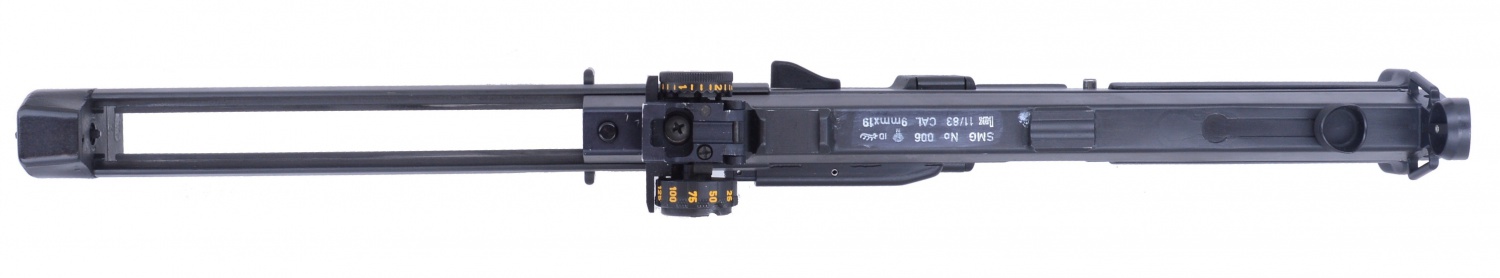

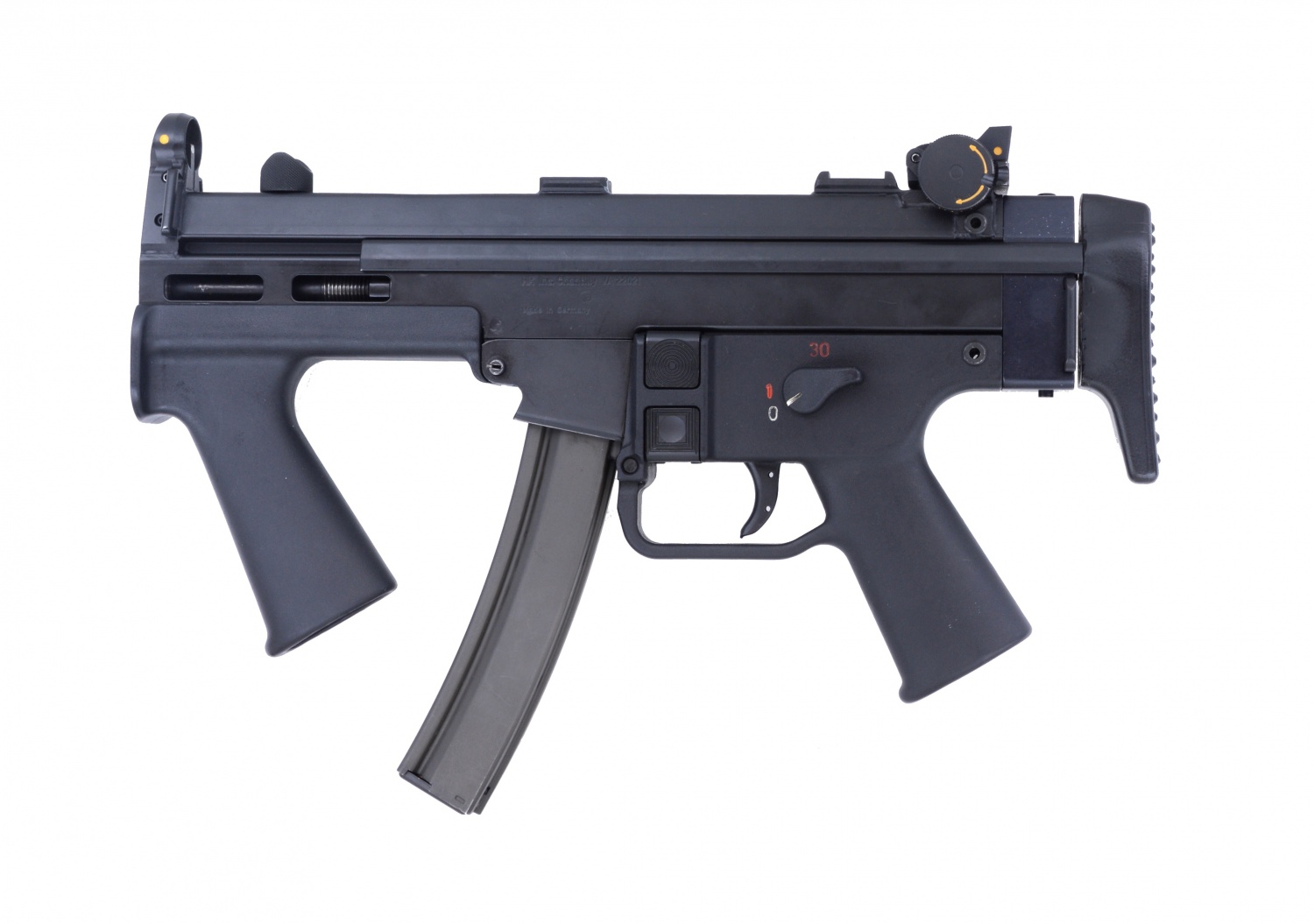

TheFirearmBlog的其中一名作者在HK的“灰屋”里看到的SMG与SMG II


难得一见的照片,似乎是装备着SMG II的三角洲部队

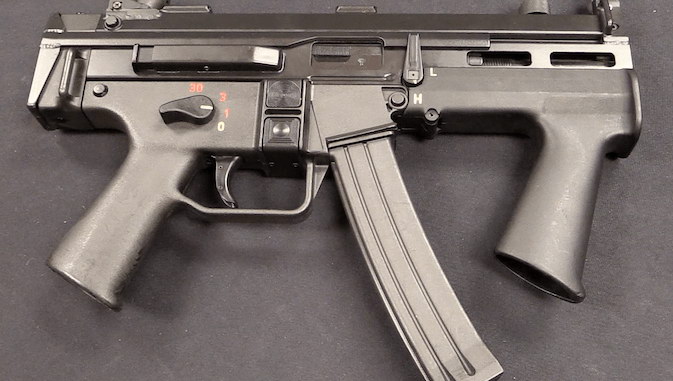

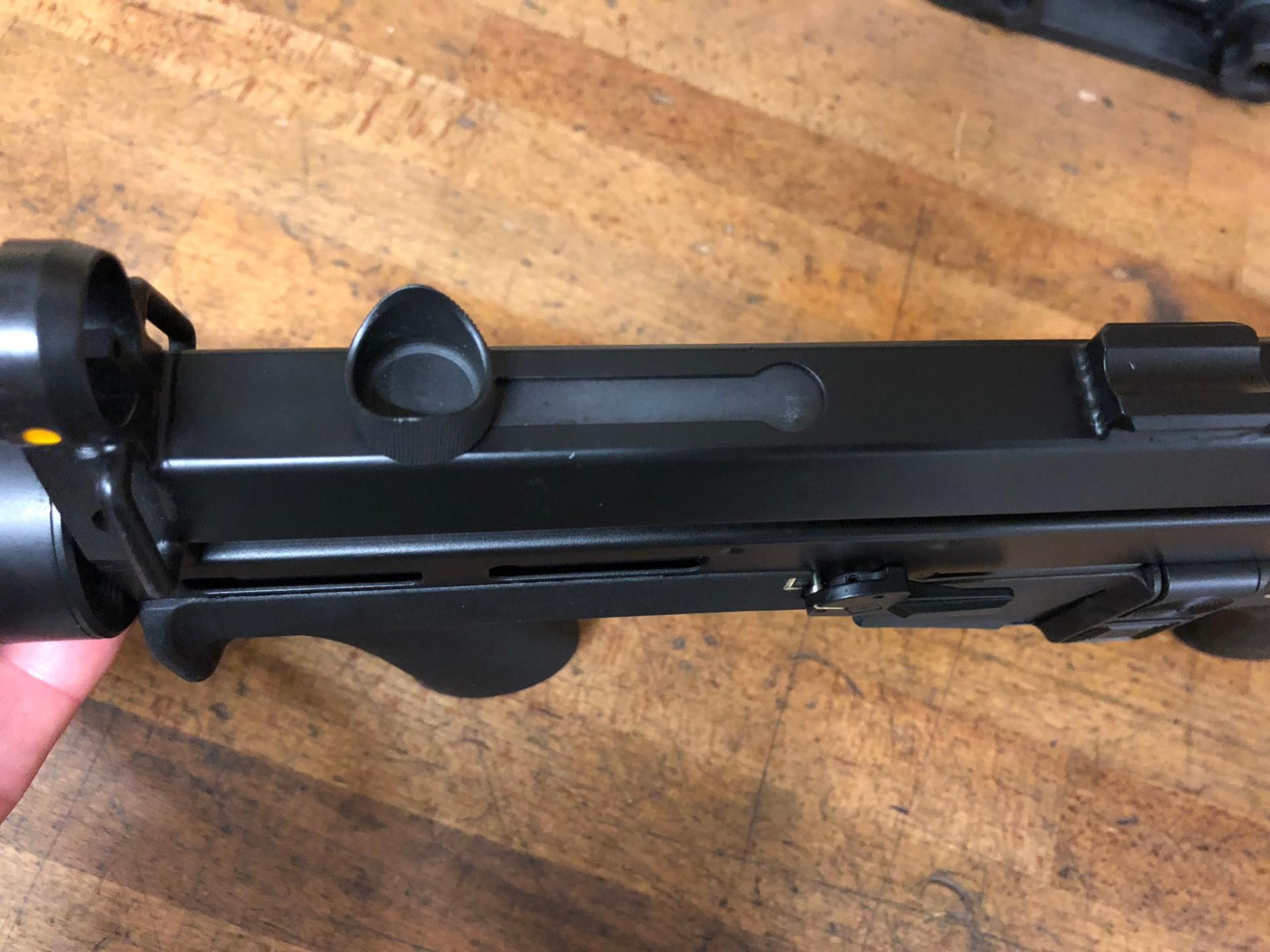

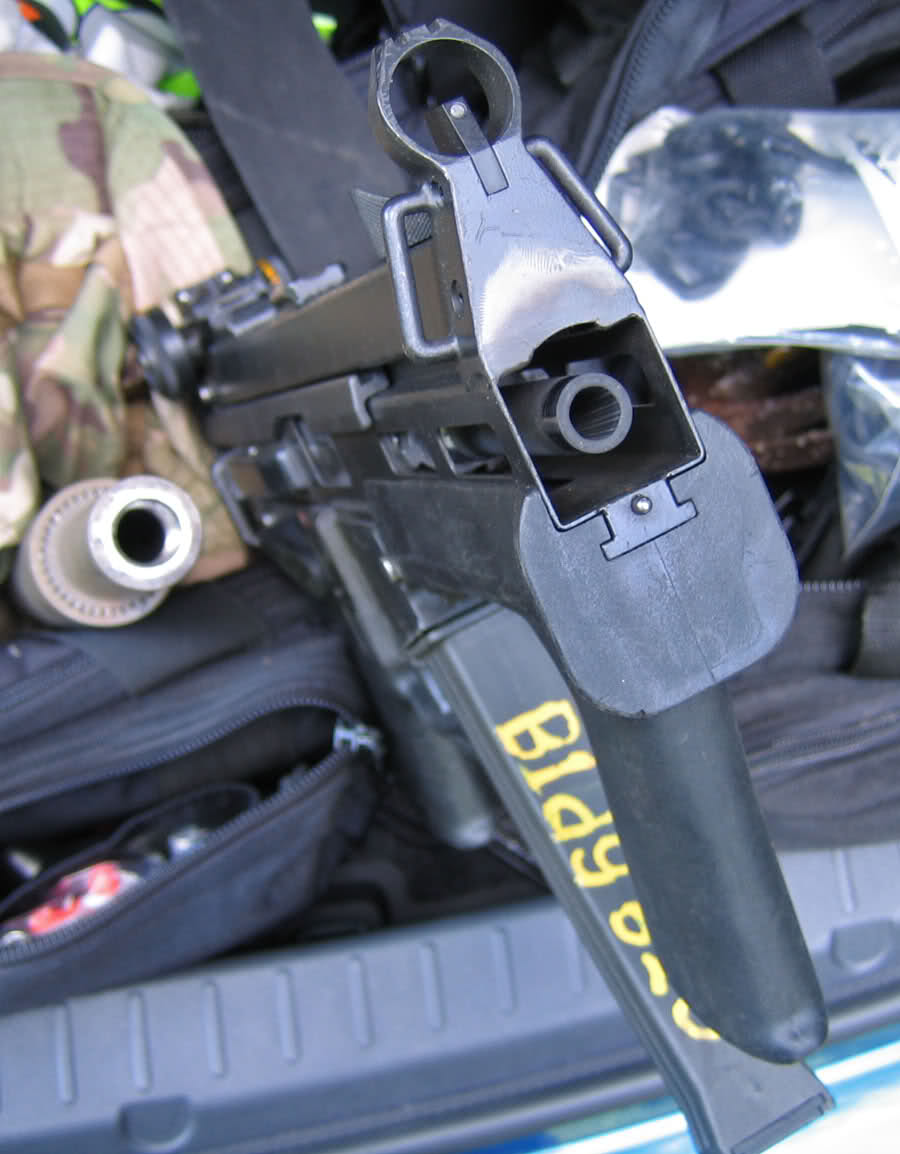

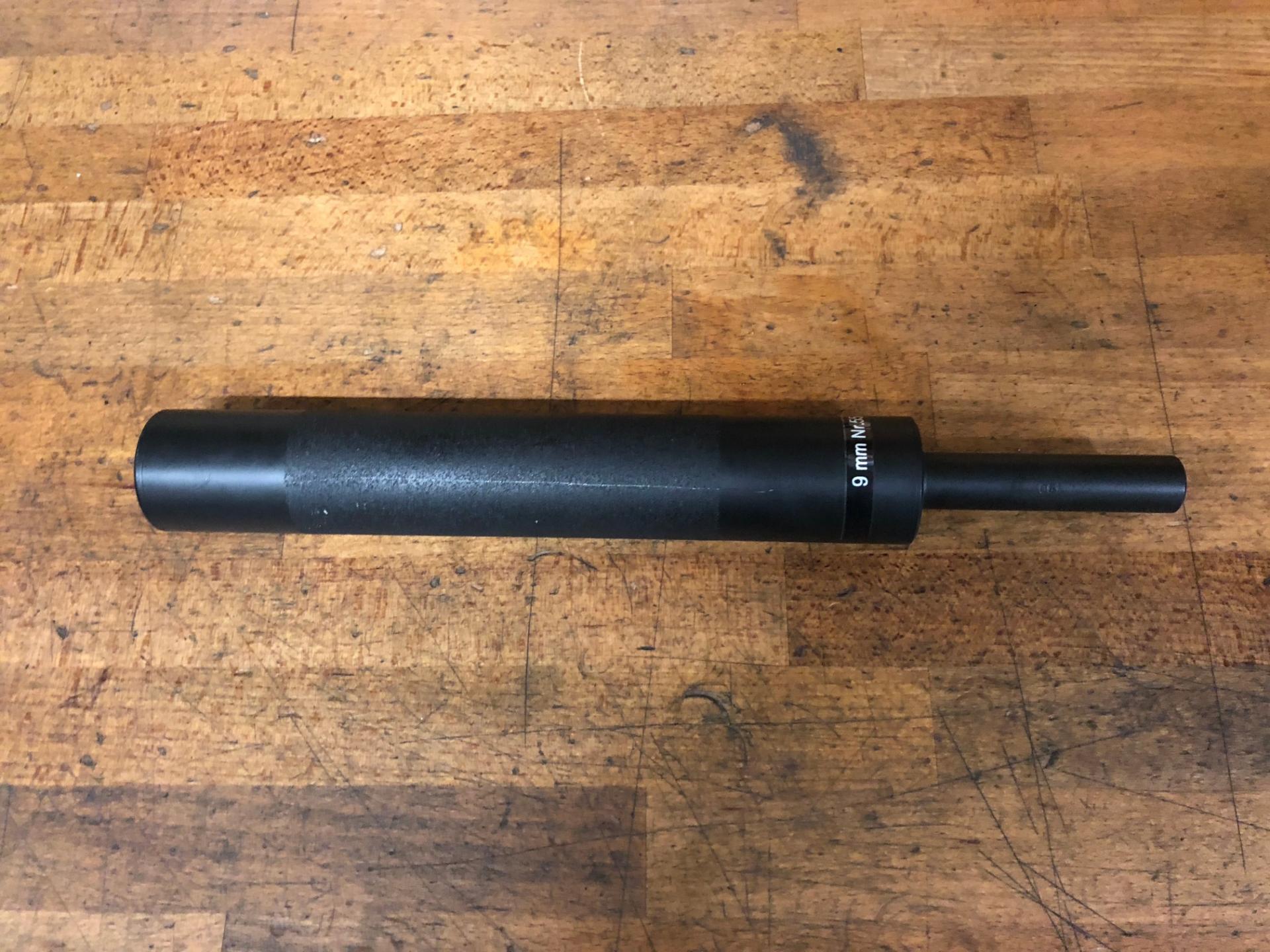

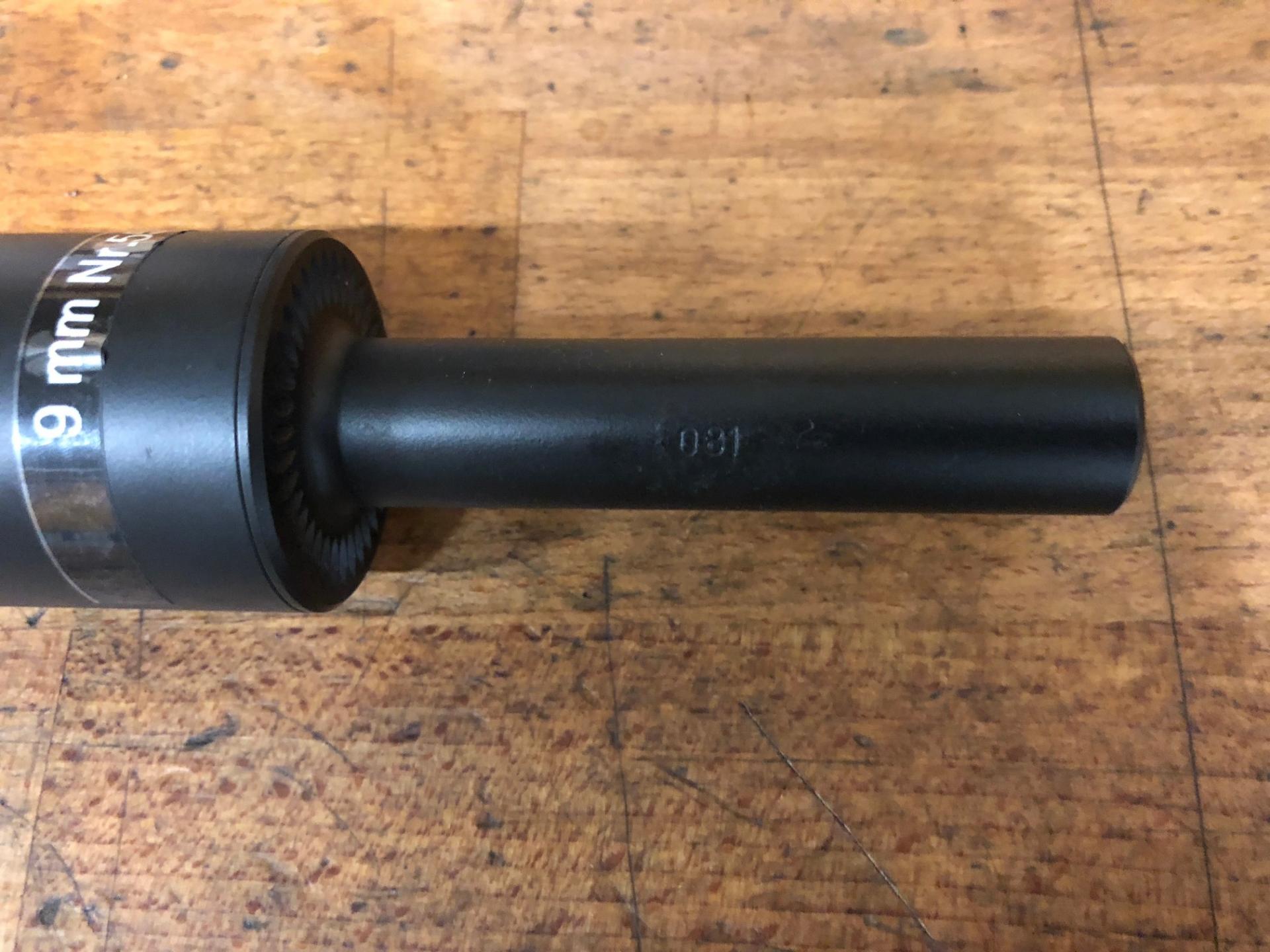

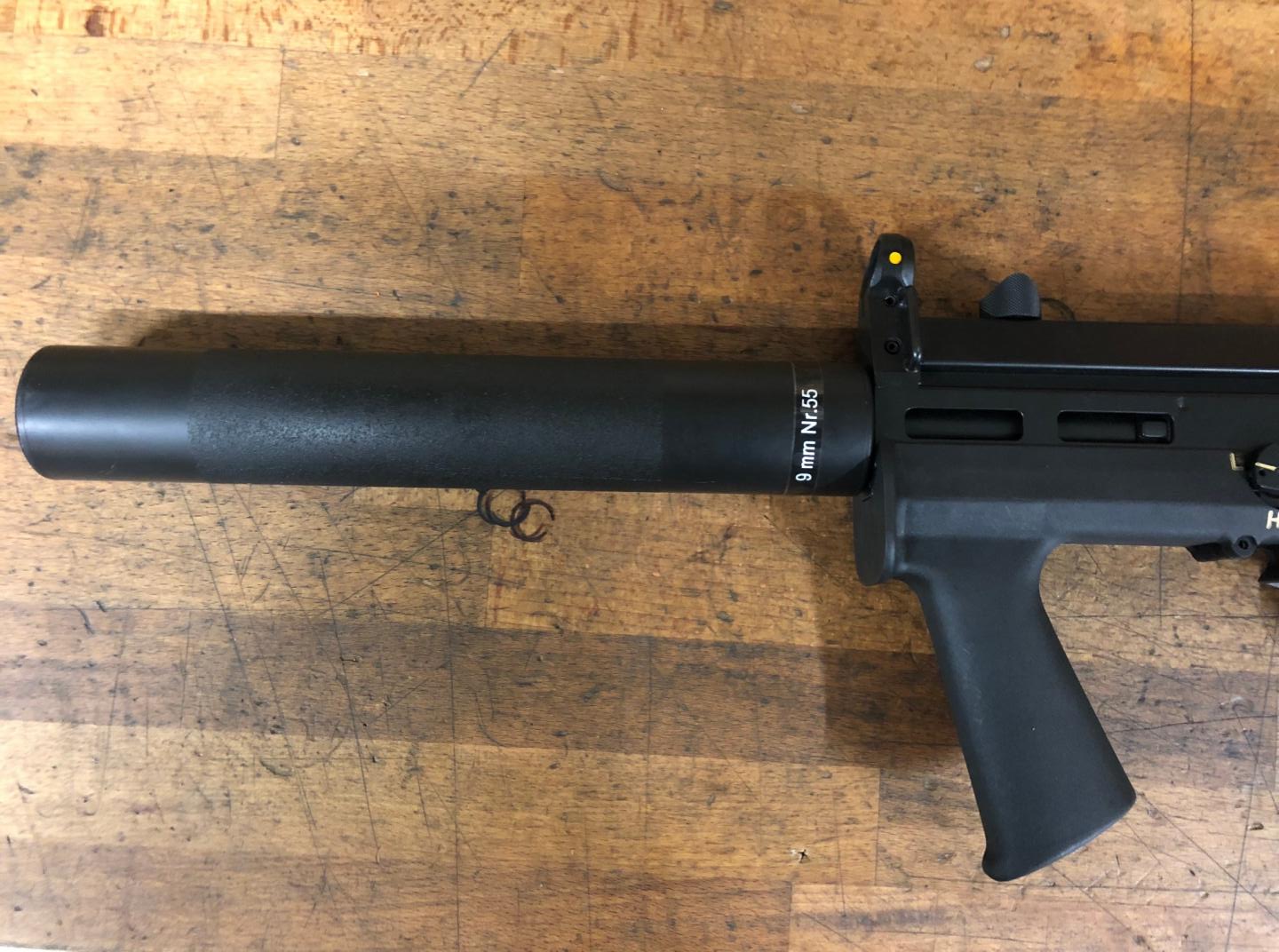

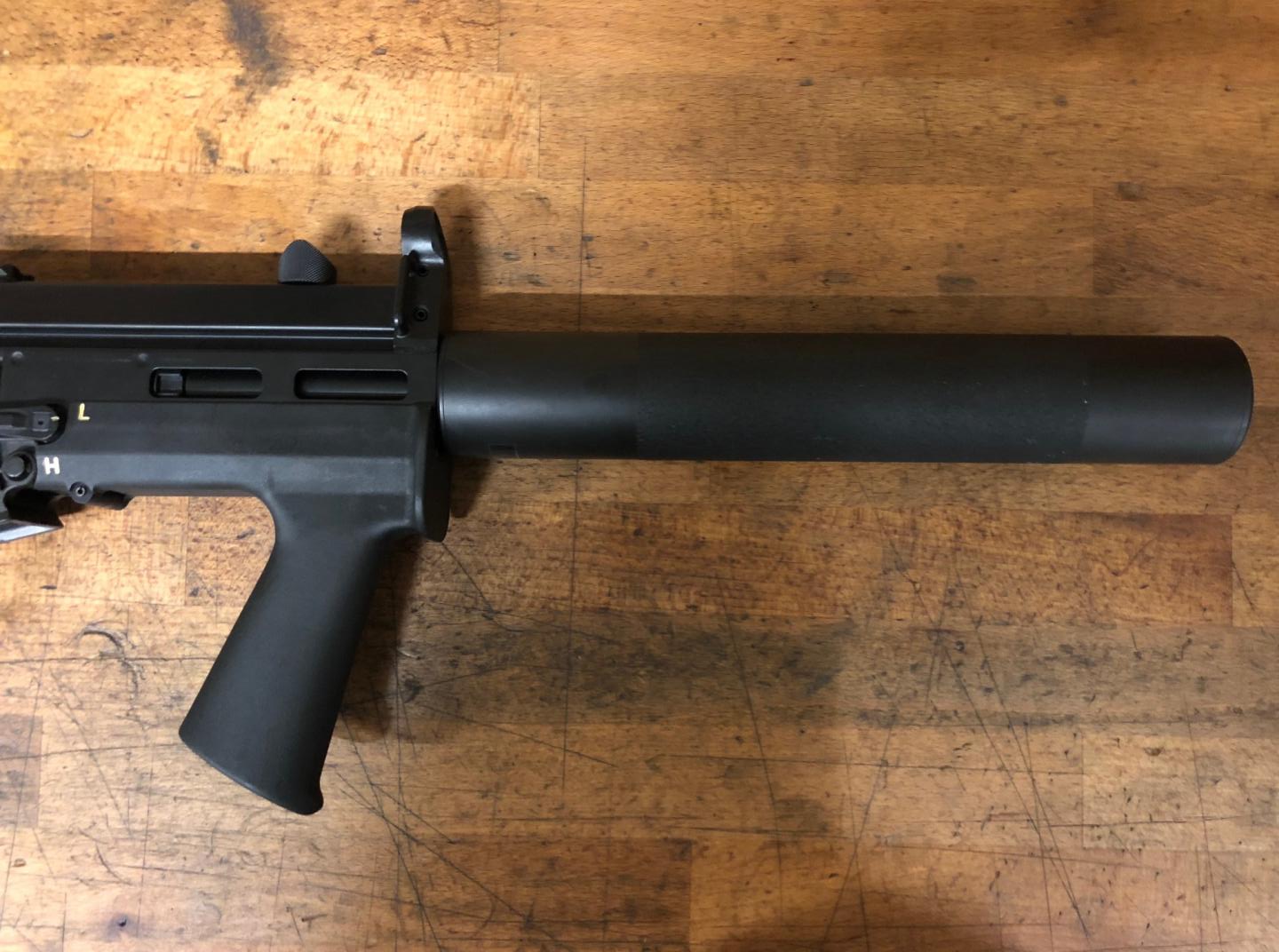

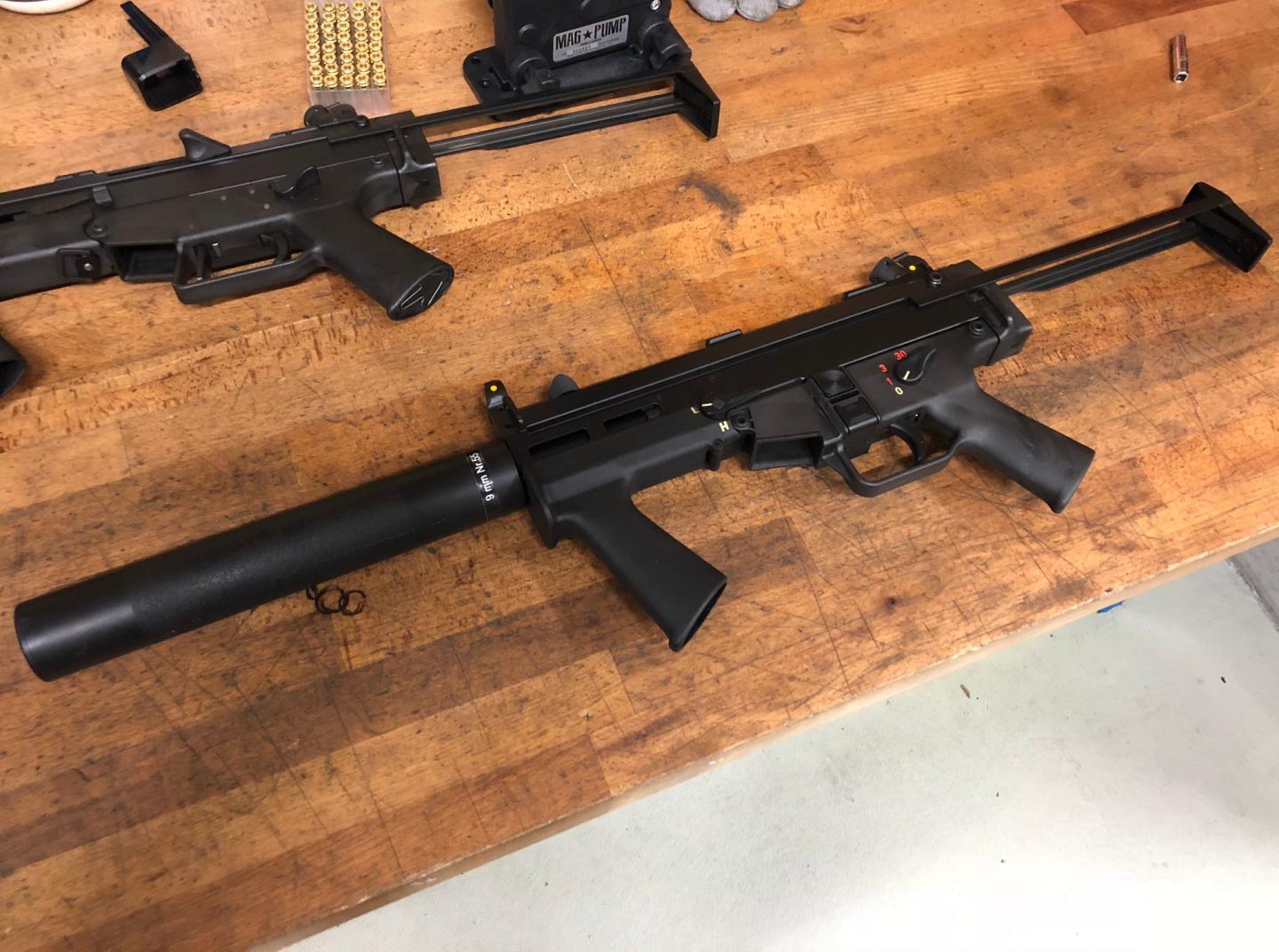

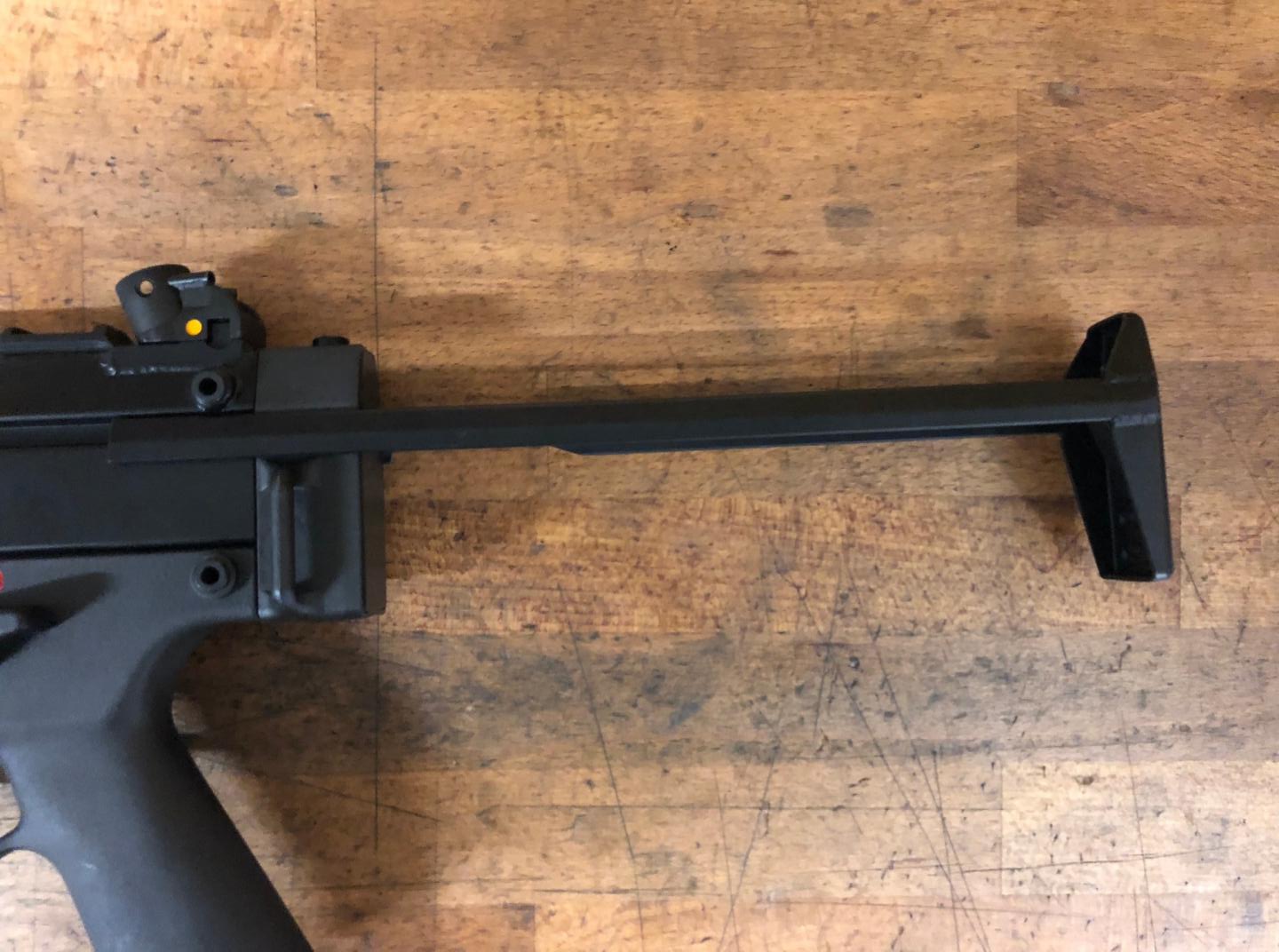

MP200(上)与SMG II(下)放在一起,这是一个叫STG的论坛上有用户在2018年晒出来叫卖的,按他的定价是11万5千美元而且必须两把枪打包卖,以下是他这把SMG II的细节,该枪的消声器并不是外接式,而必须与枪管一起更换

资料来源:HK PRO

     Heckler & Koch's "Family" Submachine Gun [Jim Schatz] Small Arns Review
