波兰轻武器

Tantal系列步枪

 ←卡拉什尼科夫专辑首页

口径: 5.45×39mm M74

波兰仿制的AK步枪从第3AK-47和折叠枪托的AKS-47开始,后来又仿制了AKMAKMS。当苏联研制出5.45mmAK-74族后,波兰及其他华约国家都开始着手准备研制相同口径的单兵武器系统。

在获AK-74生产许可证价格相当高昂,而且也限制其出口后,波兰当局便决定效仿苏联人的设计自己研制,因此,波兰的轻武器设计师们便拟定了一个计划:研制出与AK-74相似但完全不同的突击步枪。

早在1973年华沙军事科技大学(Warsaw's Military Technological Uni­versity,缩写WAT)的研究小组便研究出一种提高弹道性能的新型中间威力枪弹——7×41mm步枪弹,该工程的代号为“Marszyt”。这种枪弹弹道低伸,在300m距离上的弹道高约240mm,枪口初速达到770m/s,当使用7.68g钢芯弹射击时,其枪口动能可达2200焦耳。在1976年,位于波兰中部城市拉多姆市第11工厂的OBR研发中心受命为该弹研制一种模块化武器系统,代号为“Lantan”,在设想中,这种模块化武器系统以一个通用机匣为中心,通过安装不同的枪管、弹匣供弹模块、弹链供弹模块和枪托,能分别装配成伞兵型卡宾枪、突击步枪、狙击步枪、轻机枪、坦克机枪和班用机枪(后两者采用弹链供弹),就像捷克的URZ通用武器系统和美国的斯通纳63武器系统一样。但这个计划从一开始就注定要遭受失败,一个明显的原因是,短枪管卡宾枪并不适合装到机枪的机匣上,在重量和经济上都是不合理的选择;另一个决定性的因素是苏联反对华约成员国使用7mm枪弹,尽管该弹被证明具有很好的穿透性能。结果波兰仅造出了2支原型枪和12,000发枪弹用于试验。

在莫斯科对“Lantan”项目说不之后,波兰又把两支普通的AKMS仿制型改为5.6mm口径,使用苏联早期的小口径弹——5.6×39mm运动弹,因为此时5.45×39mm弹仍然是一个秘密,不论对朋友或是对敌人都守口如瓶。但在10年前,苏联就曾试验过这种口径的AKM,试验失败了,所以才有了5.45mm弹的问世。

另一方面,当“Lantan”项目宣告失败的同时,波兰人厄尔利研制出带有3发点射功能AKM步枪,当时他在研究了法国FAMAS、比利时FN CAL和瑞士SIG540等枪械后,选择了简单、可靠的FN CAL3发点射机构的设计。配有这种3发点射功能的AKMS步枪被命名为wz.80,但波兰军队并没有装备此枪。波兰语中的“wz.”即相当于英语中型号”的缩写“M”,所以wz.80”即相当于“M80”。

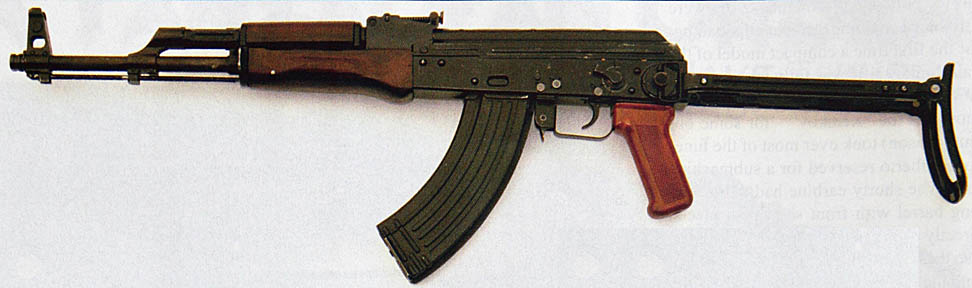

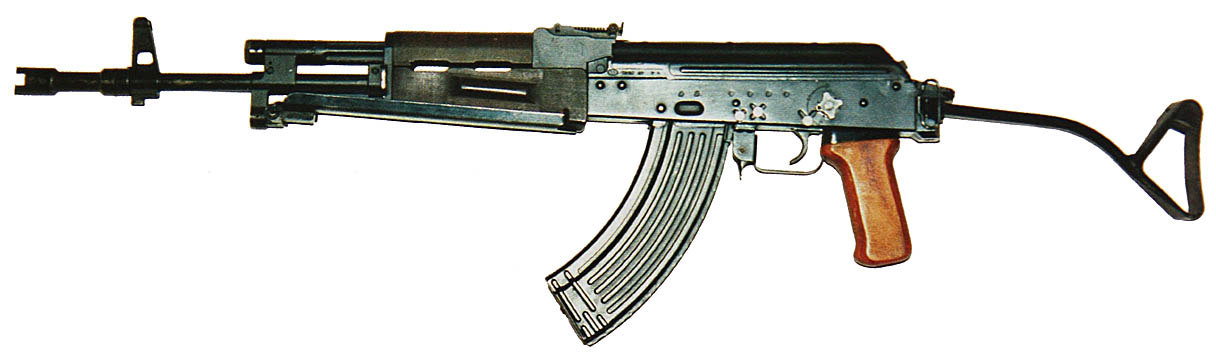

增加了点射限制机构快慢机的仿
AKMSwz.80左视图

wz.80.
左侧机匣上的快慢机柄

wz.80不同于普通的AKMSAK枪族的典型特征之一是位于机匣右侧的大型保险/快慢机柄,有3个装定位置,分别为保险、连发、单发。而wz.80的机匣右侧只是一个保险柄,有2个装定位置:上为保险(Z),下为发射(O)。在机匣左侧靠近握把位置,则增加了一个快慢机柄,并有3个装定位置:Z3发点射)、C(全自动)、P(单发)。此外wz.80还安装了AK-74的枪口制退器和击锤减速器。

3发点射控制机构装在机匣内,可以单独拆下。其前端有一个U形缺口,刚好卡在击锤轴上,快慢机轴则穿过其后端的轴孔。点射控制机构中有一个支臂,支臂前端为三齿棘爪,与击锤轴上带弹簧的拨动卡笋相卡合。支臂后端是一个类似的棘爪。当快慢机装定于“Z”位置时,后阻铁处于自由状态,但被棘爪装置后端限定于后方。每发枪弹发射之后,由于击锤轴上拨动卡笋的拨动,棘爪都要转动一次。而在第3发弹击发之后,棘爪后端便与阻铁上的卡笋解脱,于是后阻铁向前,并将击锤挂在后方。此时必须先松开扳机,随后才能发射另一个点射。如果在一次点射过程中的任一瞬间松开扳机,由于扳机向前,带动阻铁向后旋转,击锤滑向后方并被前阻铁挂住,枪即回到待发状态。FN CAL(后来在FNC上采用)这种3发点射机构比美国M16A2的棘轮式机构要好。

然后,波兰看到其他华约国家(东德、罗马尼亚、保加利亚等)被迫购买昂贵的AK-74的生产许可,更坚定了自行设计的决心。于是波兰人立了一个研制小口径弹药的项目,代号为“Cez”(铯),并打算避开AK-74的专利设计一支新步枪,项目代号为“Tantal”(钽)。当时波兰轻武器项目都采用化学元素名称,其中大多采用金属元素

“钽”式步枪的初步研究,是1980年春天在拉多姆OBR研发中心开展的,虽然直接复制AK-74会比较简单,但波兰设计师希望这种新步枪与波兰军队原本装备的AKM有更大的零件通用性,而且也希望能使用wz.80的点射限制机构。他们在AKM的基础上,延长了抛壳口长度,重新设计了机械瞄具、导气管和上护木。新的导气管安装在护木环上。在导气箍前面可安装两脚架,又把AKM的枪机按比较缩小以适应小口径弹药。并装上了一个新的枪榴弹发射器,和配上新一代带俘弹器的枪榴弹。此外,又把原本向下翻的枪托改为向右折叠,因为在以前的试验中发现,AKMS的折叠枪托无法承受发射枪榴弹的巨大后坐力,于是波兰设计师选用了与东德MPiKMS-72相似的枪托,这种枪托被波兰士兵们戏称为“Pogrzebacz”,意思是指它的形状与扑克牌里的黑桃接近。另外“钽”式步枪的折叠枪托也可以换成AKM的木枪托,事实上,在当年印发的“钽”式步枪的武器手册和训练挂图上也有木托型的图案,但“钽”式步枪从未生产或使用过这种木制枪托配件。

1981年,这种“钽”式试验枪被定型为“kbk wz.81”,意思是“Ml981式卡宾枪”,这很有意思,虽然在其他国家(包括我国)像这样长度的突击步枪通常是属于标准型步枪,但按照波兰军队的叫法,所有发射中间型威力步枪弹或小口径步枪弹的步枪,不管有多长的枪管都叫“卡宾枪”。

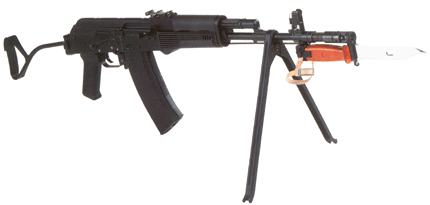

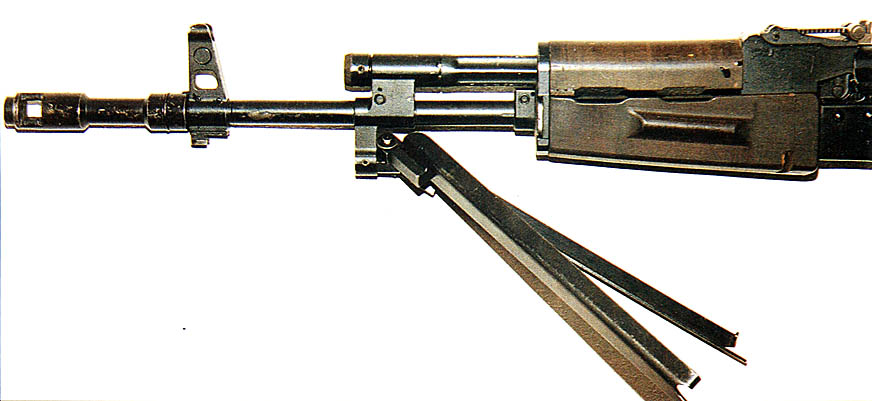

第一款带有两脚架的“钽”

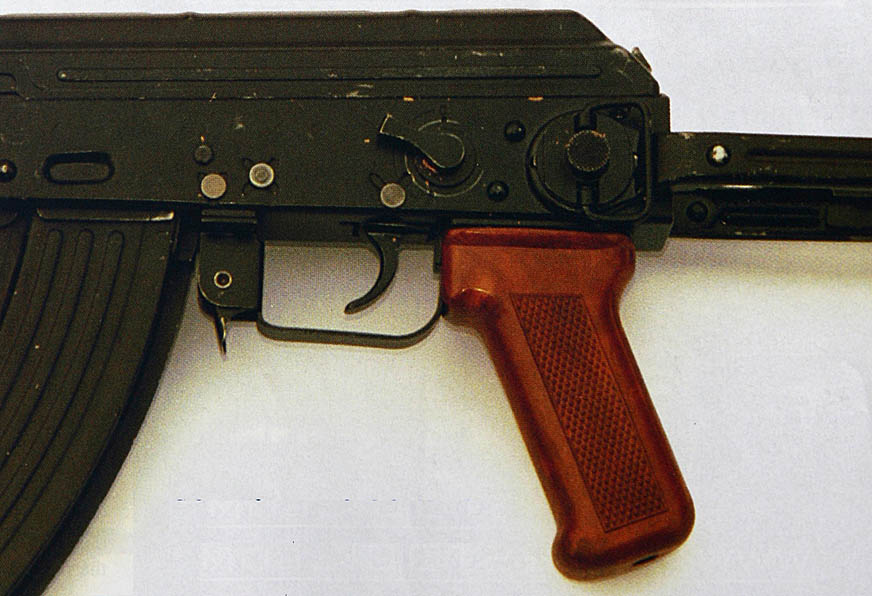

wz.81步枪,注意其木质握把、早期的快慢机柄和AKM式弹匣

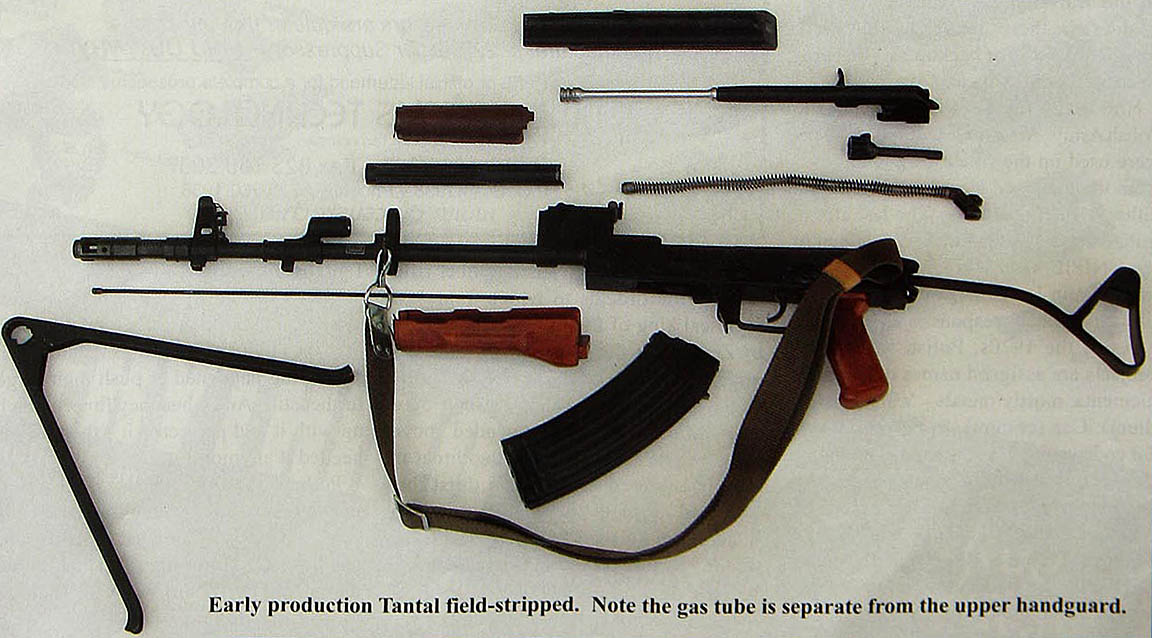

最初的“钽”wz.81式步枪使用螺钉来装配,而“不使用专门工具就能进行野战分解”的概念在当时已经是单兵武器的常理,wz.81的这点设计虽然很有“创意”,但对士兵来说却是很不“友好”的设计,于是不久之后,wz.81就把螺钉改为插销。

“钽”wz.81的另一项原创设计,是把AK步枪的固定式导气管改为活动部件,楔在导气室和表尺座之间,然后用塑料上护木盖固定。这个设计的唯一原因是为了能够不拆卸上护木就能直接拆卸下护木,以便在野战条件下直接安装wz.74 Pallad下挂式40mm榴弹发射器。但许多人认为,为了一个班只配备一件的配件,就把步枪设计复杂化,不便于步枪整体的野战分解和组装,是得不偿失。

虽然“钽”wz.81的设计可以安装下挂式榴弹发射器,但发射枪榴弹是它的一个主要的功能。波兰军队是华约国家中第一个大量装备专门发射枪榴弹步枪的国家,在仿制AK-47的年代就生产了500kbkg wz.60枪榴弹发射步枪并装备空降兵。

但军方却不太喜欢使用枪榴弹,因为枪榴弹笨重、后坐力大、不方便携带,发射前需要更换弹药(要用专门的空包弹),万一装错实弹会很危险。在1970年代,受到美国的启发,kbkg wz.74 AKM步枪便配上了wz.1974 Pallad 40mm榴弹发射器,发射40x47mm SR榴弹。但40mm榴弹的战斗部比较小,装药有限,而且随着坦克和装甲车辆防护性能的提升,40mm反坦克榴弹的破甲深度也比较低,所以军方又留恋起战斗部比较大的枪榴弹来。于是,波兰决定研制新一代的枪榴弹,在枪榴弹内安装俘弹器,这样便可以直接用实弹发射。

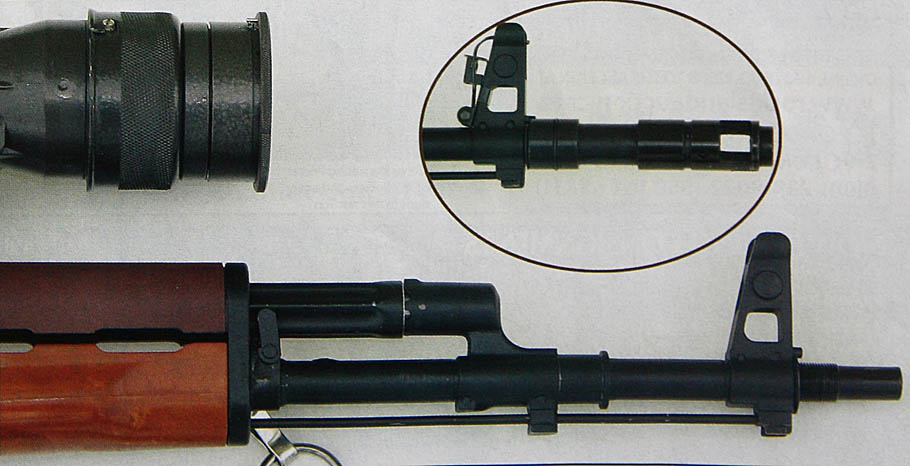

“钽”步枪的枪口装置。注意护木环上的旋转扳手。小图里安装了多功能枪口装置,氚光点准星通过铁线固定在准星座上

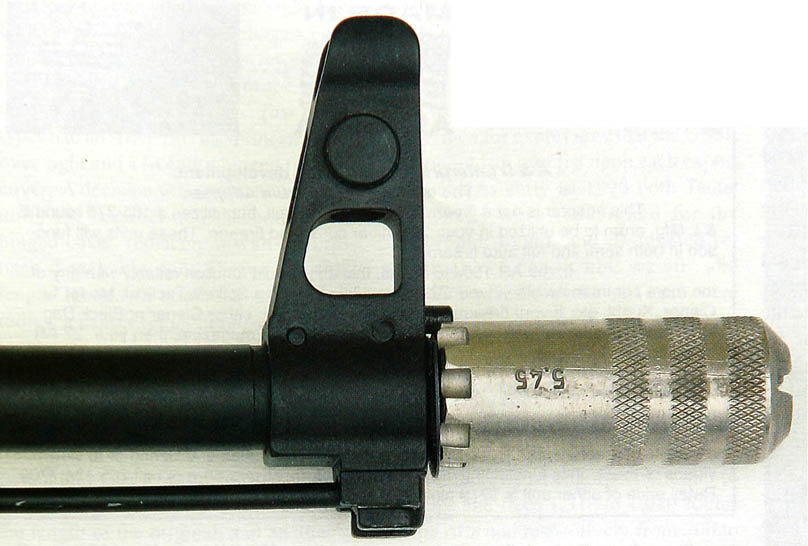

“钽”第一个原型的枪口装置直接取自wz.81步枪,中间有凹


安装空包弹
助退器

新一代枪榴弹的设计代号为“Fosforyt”。由于小口径步枪弹只装有1.67克的VUFL缓速发射药,不像专用枪榴弹空包弹那样有2.5克速燃P-125发射药,于是新的枪榴弹不得不增加发射管内径,以便在发射时有燃烧更充分的火药气体推动枪榴弹,所以新枪榴弹的内径扩大至30mm。这又需要在22mm外径的多用途枪口装置上安装一个外径30mm的枪榴弹套管。最初的枪口装置外面有三道凹环,后来改为一道很宽的凹环。

由于1981年的政治和社会动荡,波兰进入全国戒严,工人罢工。拉多姆11号厂也受到罢工牵连,因而影响了新步枪的研制进度。

同时,研制5.45mm枪弹的“铯”项目也在继续进行,位于斯卡日斯科-卡缅纳市的21号弹药厂(又称为ZM梅什科工厂,他们也生产割草机和咖啡研磨机)在1983年终于掌握了5.45×39mm枪弹的生产技术,他们生产出来的第一批实验用弹药的测试结果令人满意,这意味着他们不需要从苏联购买5.45mm步枪弹的生产许可。于是,波兰国防部认为配套的新式步枪也应该尽快装备部队了。

1984年,国防部下属 的军事技术研究和发展行政办公室发出了研制5.45mm自动步枪的命令,并在1985年公布了其技术和战术要求,规定新步枪的性能不能比现装备的AKMS更低,而重量不超过3.3公斤,要适合现装备的装甲车辆的射孔(例如BMP-1步兵战车,或者2S1自行加榴炮),以及能安放在现装备的所有军用车辆的AKMS枪架上。

军方的接受要求与AKM差不了太多,最小使用寿命为10,000发,其中包括150发训练弹,或发射300500克重的枪榴弹。可靠性指标定为0.2%,即每发射10,000发允许出现20次故障。而精度要求是在100米射程上,半自动发射5发一组的散布圆直径为150mm

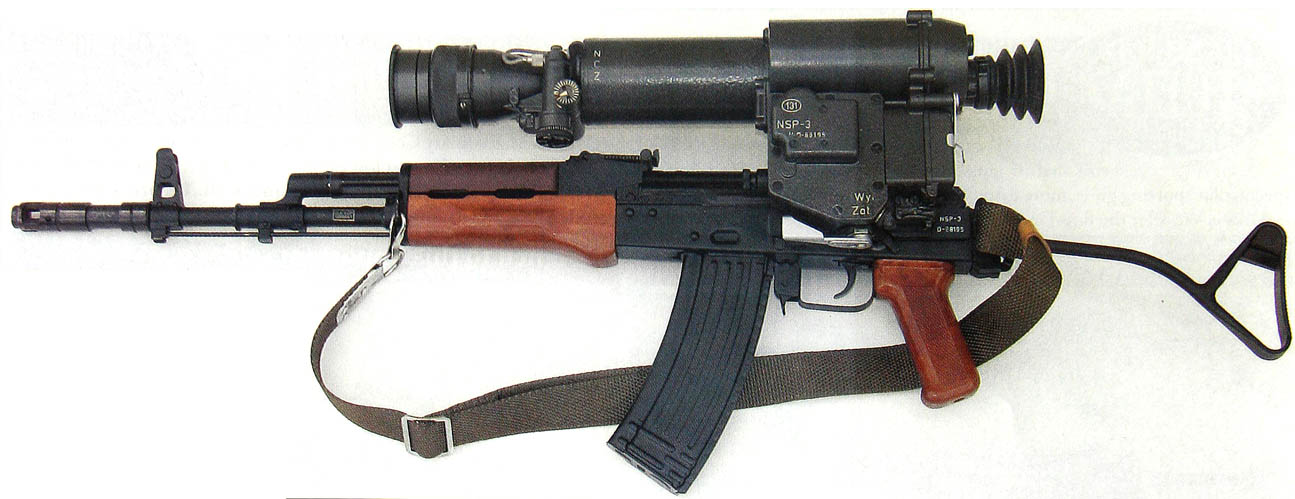

安装有苏联夜视装置的“钽”步枪,该夜视装置非常庞大
夜视镜安装架与AK式类似,装在机匣侧面,注意看点射控制的快慢机


“钽”“铍”系列的发射机构基本一致,注意击锤延迟体和在左侧的三发点射控制机构

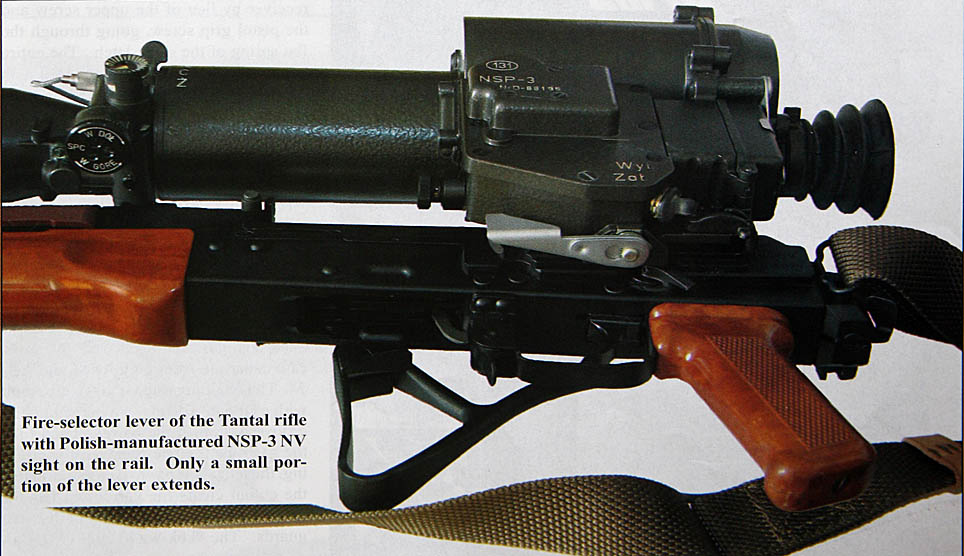

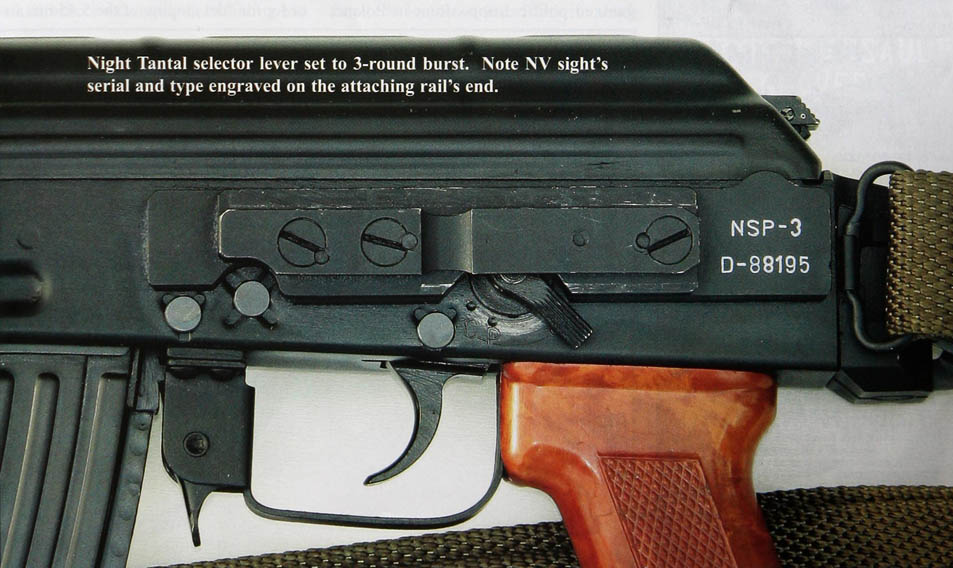

快慢机与波兰制造的
NSP-3夜视瞄具的导轨。只有一小的伸出

1986年,第一批wz.81被送交军方进行试验,但彻底失败了,波兰军队不愿意接受此枪。有关这次试验的结果目前仍未解密,所以我们不知道问题出在哪儿。但有几个事实是显而易见的:例如wz.81的枪托折叠后,全枪长度仍然长于的AKMS枪架,如果装备此枪,就需要改装所有的军用卡车、汽车或装甲车内的枪架;另一个问题是弹匣,wz.81AKM使用相同的弹匣口部,因此很容易装错弹匣,例如把装了7.62mm弹的AKM弹匣插到wz.81上,而苏联的AK-74弹匣与AKM弹匣却不能互换,这样可以防止错误操作。

经过改进,并对枪机框、枪机和弹匣作了重新设计后,新的“钽”式样枪在1987年底再次进行试验,然后在19883月至6月期间,送了两批新的“钽”式样枪到部队进行试验。这两批样枪使用了AK-74式的橙色塑料弹匣和木制护木。新“钽”式样枪与AKMSAK-74进行了对比试验,发射波兰生产的PS普通弹和苏联生产的7N6曳光弹。第一支样型发射了一万五千多发,其他样枪则超过两万发,这表明该步枪有更长的使用寿命,远超原定的一万发寿命的目标。另外在发射350g重的假枪榴弹时,初速为53m/s,射程210m,比设想的250m稍近。重500g的枪榴弹初速为46m/s,射程180m。在试验中发现了一些问题,尤其是发射枪榴弹的时候,例如枪管被压进机匣内、机匣盖跳开、可折叠枪托的铰链磨损严重等等。

针对试验中暴露的问题又再次进行了改进,此外枪口装置外的30mm枪榴弹发射套管被取消,改为装到枪榴弹内部。经过改进的步枪在1989年初再次进行试验,这次终于完全满足要求了,所以部队在1990年订购了一批作试装备。在1991年,5.45mm步枪正式投产,并命名为“kbk wz.88”,正式放弃研制阶段时的“钽”代号,但直到现在,“钽”这个名称仍然是该枪的非正式绰号。在1993年,“钽”式步枪的设计在波兰申请了专利保护,专利号为PL160959

即使枪管、枪口装置、枪托、机框和枪机、复进簧、击发机构、弹匣、导气管和前托都是在AKM的基础上作出改变的,但wz.88比起AK-74来,还是更像一支AKMwz.88步枪是一种导气长行程活塞,枪机回转式闭锁的自动武器,自动阻铁可防止枪机未完全闭锁前击发。弹药是通过30发双排弧形弹匣供弹,最初是全钢,然后改为塑料。开放式机械瞄具包括从1001000米,增量为100米,U形缺口照门,通过战斗射程装定在“S”位置,可直接对440米内的躯干瞄准射击。前星是典型的AK式设计,可调高低和风偏。wz.88还配有氚光点夜间瞄具,必须指出的是,波兰是东方国家中最早使用放射性氚光点机械瞄具的国家,而包括苏联在内的其他华约国家的夜间瞄具都只用磷涂料。

425mm长的枪管为冷锻,镀铬,4条右旋膛线,缠距为200 mm。多功能膛口装置直径22mm,可直接发射枪榴弹。最初膨胀腔钻了三个孔,每120度一个。波兰膛口装置比苏联的长两倍,是因为要用于发射枪榴弹。最初的“钽”wz.81配有一个整体式的两脚架,但它在发射枪榴弹时容易损坏,后来改为安装在枪口后面的可拆卸两脚架,类似M16的多功能两脚架那样能充当铁丝剪。

wz.88的定型时间太晚了,因为席卷东欧的政治剧变也影响到波兰,波兰在1989年下半年改变了国家政体。其后,当wz.88打算投产时,波兰决定加入北约组织。于是,一种发射华约枪弹的新步枪突然变得多余了。wz.881994年停产,一共只生产了一万二千支。

但即使在那个短暂的批量生产期间,wz.88仍然有许多设计变更。首先是击发机制作了改进,比原来的AK式击锤和扳机更为简化。此外,拉多姆11号厂也推出自己的塑料弹匣,而不是用于AKM和“钽”wz.81的金属弹匣。弹匣体和托弹板用黑色玻璃纤维增强聚酰胺制成,从而减轻重量和提高可靠性。一把wz.88步枪的标准配备为四个30发弹匣(钢制或塑料制)、一把刺刀(与AKM相同)、枪背带、空包弹适配器、帆布弹匣袋、弹匣装填器和维护工具,还有一个轻型的可卸式两脚架。

当“钽”wz.88步枪在1987年底差不多完成实验室试验时,OBR研发中心又开始设计一种类似于AKS-74U的短突击步枪,这个项目代号“Onyks缟玛瑙)”。在1990年底,第一个“缟玛瑙”原型枪研制完毕,被定型为subkbk wz.89M1989式短卡宾枪),并在1991年初开始试验。据说这种“缟玛瑙”样枪出色地通过了试验,但随后OBR又决定统一长、短两种步枪的零件,因此又开始重新设计“缟玛瑙”的机匣。重新设计后,在1992年生产了约200支后就停产了。按照这是军方给出的正式理由是认为消焰器效果不够好,但真正的原因和wz.88一样,是政治因素。

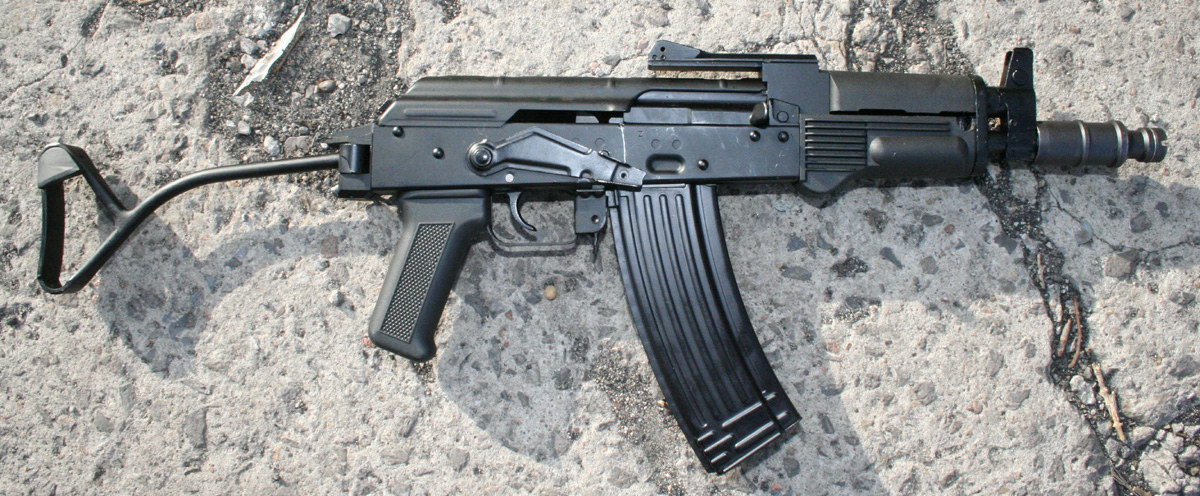

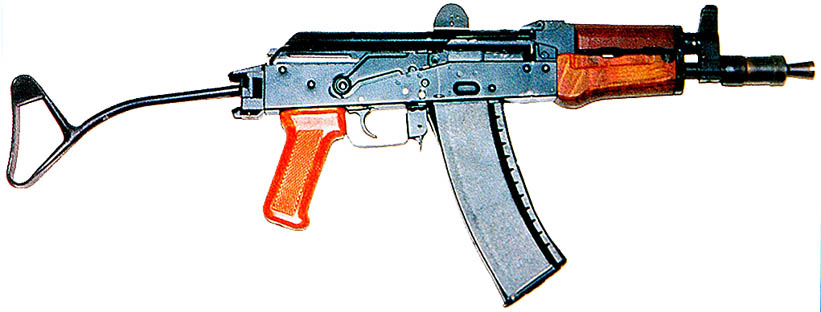

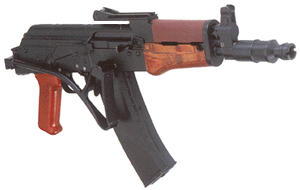

“缟玛瑙”短突击步枪的原型枪除了“钽”式枪托外与
AKS-74U非常接近


在部队接收后,在
1990年代初期仍然推出了几个Onyks的试验型,注意此图中的三角形表尺护翼

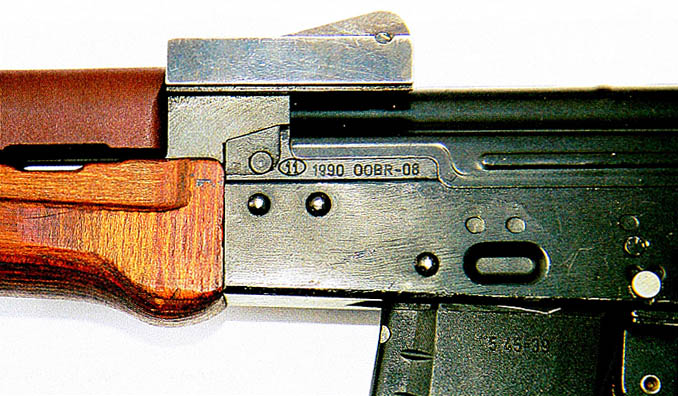

1990年生产的“缟玛瑙”的照门座采用短悬臂式结构,侧面可安装激光指示器。从枪身铭文上可以看出,该枪是拉多姆市11工厂的OBR研发中心在1990年生产的第8支“缟玛瑙”样枪。标有“5.45x39”字样的塑料弹匣是波兰后来生产的5.45mm弹匣。早期型是没有这个标注的,但由于5.56mm弹匣的出现,两种弹匣都作了标注,防止错装。

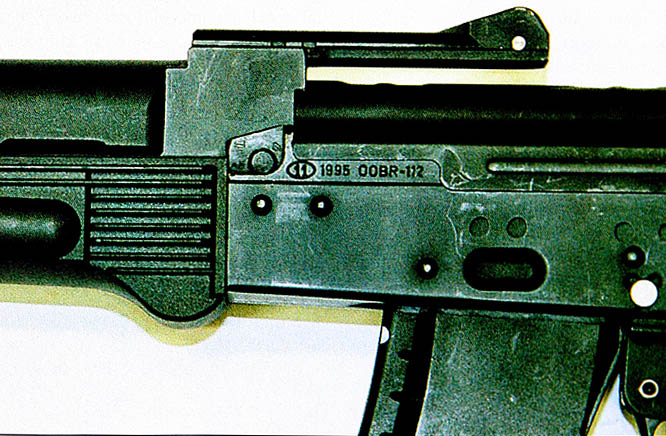

1995年生产的“缟玛瑙”短突击步枪的准星座采用长悬臂式结构,此图中的弹匣却为早期没有口径标注的型号。这把“缟玛瑙”短突击步枪上的枪号为“172”,仅有很少部分的wz.89装备秘密特种部队(如战斗蛙人部队)和警察反恐部队。

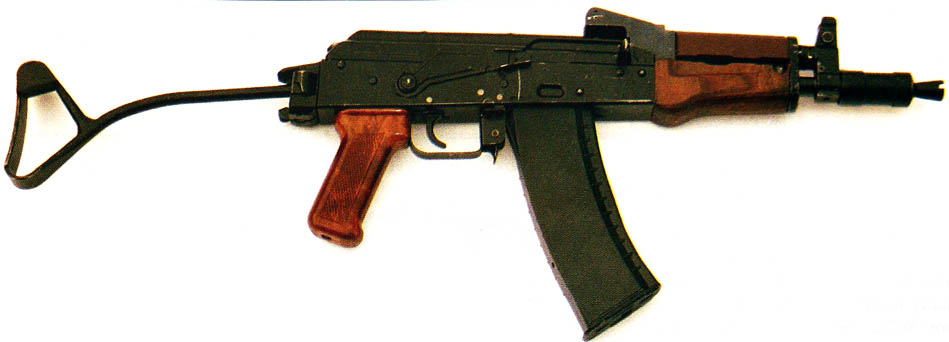

1995年的

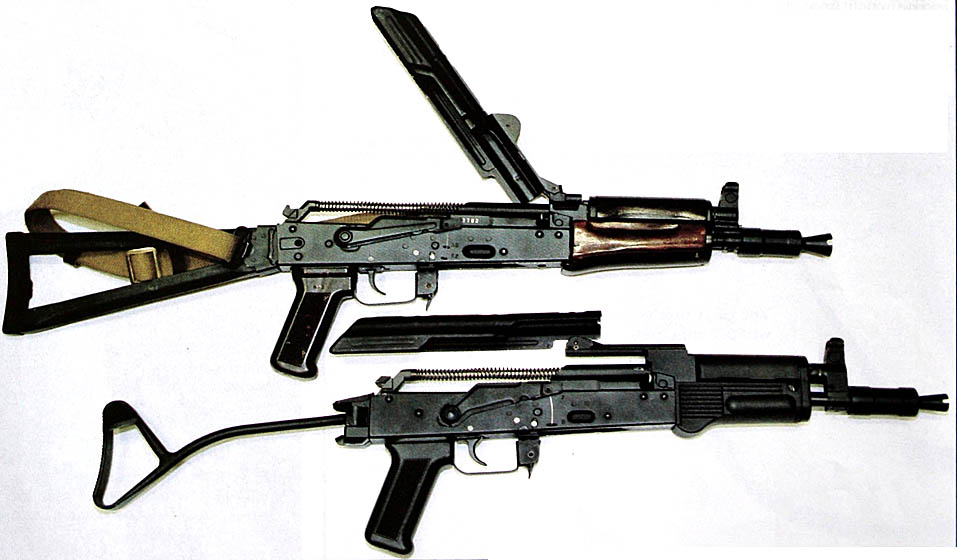

“缟玛瑙”和AKS-74U最大的区别是枪托形状、照门位置和机匣盖的连接方式

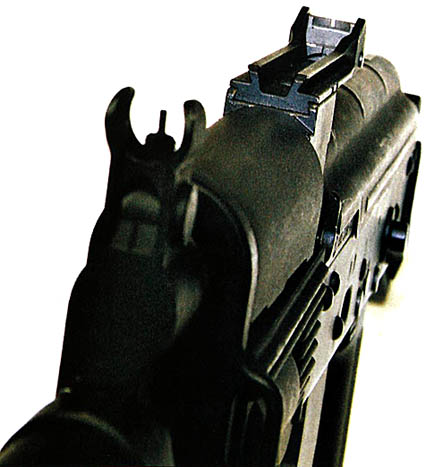

1995年的Onyks
的前视图,可看到瞄具的导轨,能安装PCO生产的CWL-1红点瞄准镜

缟玛瑙wz.89基本上就是缩短的“钽”wz.88,使用207mm短枪管、取消刺刀座和两脚架,缩短导气管和护木。奇怪的是,wz.89保留了发射枪榴弹的能力,用枪管这么短的短突击步枪来发射枪榴弹也算是世界唯一了。但保留了wz.81的导气管护环和螺钉装配的方式,即使“钽”早已改进为插销式装配。wz.89的导气室和枪口装置都是仿制自AKS-74U,这一点与枪口装置原创性比较大的wz.88不同。当要安装枪榴弹发射器时,则需要旋下原来的枪口装置。wz.89的照门座最初和AKS-74U相似,可作为机匣盖的铰链。但当决定统一机匣设计后,就改为与wz.88相同的可拆卸机匣盖。为了保持适当的瞄准基线长度,wz.89采用悬臂式的导轨,使照门向后延伸了一段距离。这个轨道也可安装激光指示器。在1990年的试验后,决定重新设计机匣时,照门也经过重新设计,新的照门悬臂比原来的长度几乎增加了一倍,并可安装波兰的CWL-1红点瞄准镜。和wz.88一样,wz.89也配有氚光点夜间瞄具。

另外,早期生产的“钽”还有一种夜战型。由于传统的AK式步枪的机匣盖不能用于安装瞄准装置,所以这个导轨的设计和传统AK式步枪一样在左机匣装配了一个瞄准镜安装导轨,用于安装NSP-3和波兰改进的PCS-5夜视瞄准镜。这种型号曾计划作为班组的精确射击步枪,配上东德的ZFK 4x24光学瞄准具。但“钽”与传统AK步枪相比,在机匣左侧增加了一个快慢机柄,结果这个导轨影响了快慢机柄的操作——当安装了NSP-3后,快慢机柄只露出23mm的长度,所以这种型号的“钽”式步枪没有装备部队。

由于波兰决定加入北约组织后,很快就设计出5.56mm口径的新式枪族,但其实5.56mm口径型号是在wz.88wz.89未开始投产时就已经进行研制,当时的想法是:即使军队不需要,至少还可以出口赚钱。所以早在1990年就已经开始设计“钽”和“缟玛瑙”的5.56×45mm口径型,并分别命名为“5.56mm kbk wz.90”和“5.56mm subkbk wz.91”。

在外观上,5.56mm型的“钽”和“缟玛瑙”与5.45mm的原型几乎难以区分,除了前者是采用黑色的塑料护木和握把之外,下护木带防滑纹,与AK-74M的护木很相似。这其实是拉多姆第一次采用黑色塑料部件的步枪,并成为了其他波兰轻武器的新趋势。改变的弹药使枪口初速和动能略有上升,步枪的初速从原来的880m/s增加至900m/s,枪口动能从1316J提升至1620J;而短卡宾枪是从700m/s增加至710m/s,动能从857J增加至1,010J。尽管改变口径后性能获得提升,但受到政治风暴影响,5.56mm的“钽”和“缟玛瑙”在5.45mm型停产时也停止了研制工作。但没过几年,这项工作又重新开展了,因为波兰决定加入北约,需要为军队研制北约标准口径的新步枪,这个从头开始的新项目代号为“Beryl(铍)”,最后定型了kbk wz.96步枪和卡宾枪。


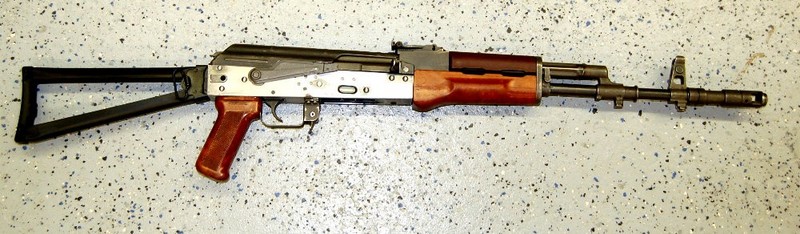

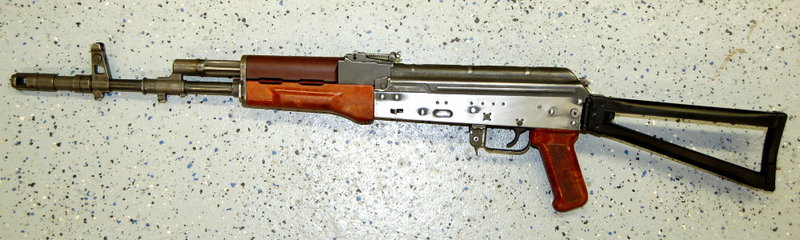

护木和握把均为黑色塑料的“钽”,这有可能是5.56mm型

“钽”式步枪是迄今为止最具原创性的5.45mm口径AK式步枪仿制型,它能发射枪榴弹,而且装有点射限制器,但实际上它不是仿制AK-74,而是AKM的缩口径型。虽然“钽”式步枪的设计受到一定的质疑,但“钽”、“铯”和“缟玛瑙”项目给予了研究经验较少的波兰国防工业自力更生的磨练和经验。如今“钽”式步枪早已退出波兰军队——在弹药库存用完后,wz.88便退出服役单位,全部被wz.96所取代。wz.88在波兰军队手中的最后露面是2004年底驻在黎巴嫩的联合国维和部队。退出波兰军队后的其中一部分wz.88步枪现在在伊拉克新军的手上。


罗马尼亚、波兰和东德的折叠枪托虽然都差不多,但在固定机构、折叠机构和枪托的弯曲度上都有微小的区别

  AKMS wz.81 wz.88 缟玛瑙wz.89
口径(mm 7.62×39 5.45×39
全枪长(mm 展开枪托 900 973 943 720
折叠枪托 645 765 748 519
空枪重(kg 3.07 3.54 3.37 2.9
战斗全重(kg 3.9 4.07 4.0 3.52
枪管长(mm 415 438 423 207
瞄准基线长(mm 378 388 370 223
枪口初速(m/s 715 900 880 700
枪口动能(J 2,019 1,377 1,316 883
理论射速(RPM) 600 700
最大射程(m 3,000 3,200 3,150 2,900
有效射程(m 1,500 >l,350 1,350 1,100
战斗瞄具归零(m 350 440 440 360


使用Tantal步枪的波兰军队,这批枪很快就会退役


使用wz.88的伊拉克新军士兵
