返回SIG SAUER

SIG 540系列



口径: 5.56×45mm M193    7.62×51mm NATO

当SIG公司在1968年研制出导气式操作原理的SIG530-1突击步枪,又继续进行改进,在1974年,SIG公司正式推出5.56mm(M193弹)口径的SG540突击步枪。由于7.62mm NATO弹不会被轻而易举地淘汰掉,在70年代许多国家的军方都不想立即更换它,因此SIG公司又研制了一种7.62×51mm口径的SG542,但这两种枪都没有被瑞士军队采用。1976年SG540参加了瑞典陆军的新步枪选型,同时参加的还有柯尔特M16A1,FFV 890C,HK33FNC

SIG公司后来又研制了一种5.56mm(V7/2弹)的SG541,原本在1983年瑞士军队打算采用SG541取代Stgw.57,然而由于资金问题而延迟订货。后来瑞士决定采用SS109北约标准弹,于是SIG公司以SG541为基础再作改进,推出SG550系列并被瑞士陆军采用,命名为Stgw.90

除了SG540SG542外,SIG公司还在1975年研制了短枪管的卡宾型SG543。另外,SG540系列中还有半自动的民用型,而且是.222雷明顿口径,另外还有7.62×39mm俄制口径和.243温彻斯特口径,不过这两种都是极其稀有的产品。

由于瑞士政府在1972的颁布法规严格限制武器出口,为了出口这种武器,SIG公司在1973年和1974年期间找到了法国的马努汉公司(Manurhin)生产SG540系列,并曾被法军少量采用(在1980年代初被FAMAS代替)。1988年又转由葡萄牙INDEP公司和智利的FAMAE公司生产,并出口到非洲、南美洲和中东的许多国家,目前FAMAE公司仍在生产SG540系列。装备(或曾经装备)SG540系列步枪的国家还包括玻利维亚,布吉纳法索(原称上伏塔),乍得,吉布提,厄瓜多尔,加蓬,印尼,象牙海岸,黎巴嫩,尼加拉瓜,尼日利亚,阿曼,黎巴嫩、毛里求斯、巴拉圭,塞舌尔、塞内加尔和斯威士兰。

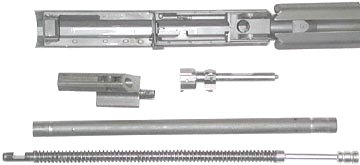

SG540的动作机构

SG540是从SIG530-1改进而来的,与SIG530-1相比,SG540重量减轻(固定枪托型空枪重3.12kg,而前者重3.55kg,长度缩短(固定枪托型,连消焰器长950mmSIG530-1长1005mm。由于枪管(不包括消焰器)的长度保持不变,因此初速也相同,约为980m/s。由此可推断出,枪管节套的长度被缩短,枪机行程随之缩短。因此,枪的理论射速从600发/分增加至725发/分。SG540为减轻重量和降低成本,机匣和发射机座用钢板冲压而成,扳机护圈、握把与护木等用塑料制成。

SG540的枪机和导气装置与卡拉斯尼柯夫系统很接近:采用有两个大型闭锁突笋的回转式枪机,复进簧绕在活塞杆上,而机框通过一个可拆卸的拉机柄与活塞杆连接在一起,导气活塞又与导杆固定连接,因此拉机柄位于机匣右侧(SIG530-1的拉机柄在左前方),拉机柄随枪机一起往复运动。如果由于某些故障导致复进簧未能使枪机复进到位,也可以借助拉机柄使枪机可靠闭锁。

在导气箍前端有一个气体调节器,是一个可以转动的顶塞,调节器有3个装定位置:位置“0”为完全闭合,用于发射枪榴弹,必须用手拉枪机进行抛壳和装填;位置“1”上导气孔只打开一半,因此气体流量较小,在正常射击时使用;位置“2”为导气孔完全打开,气体流量大,是在长时间射击导致积秽较多或有灰沙、雨雪等进入枪中造成自动机工作能量不够的情况下使用,以保证有足够的压力开锁,低温条件下也用此孔。

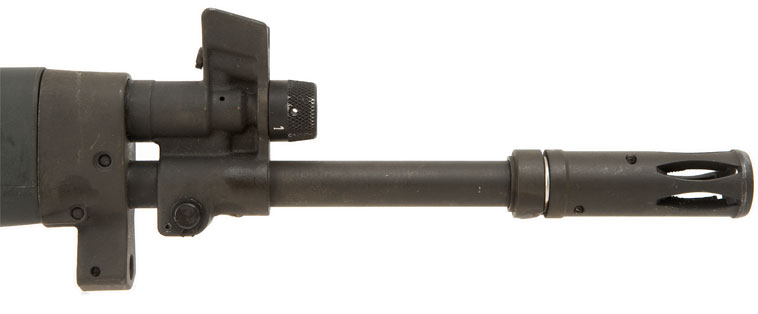

枪管螺接在上机匣内,采用北约标准直径(22mm)的枪口消焰器,消焰器的形状是“鸟笼”形,可以直接当作枪榴弹发射插座。SG540采用棱形刺刀,筒形的刺刀柄也是直接套在消焰器上。短枪管的SG543不能发射枪榴弹或安装刺刀。

保险/快慢机选择杆在下机匣的左侧,有3个位置:保险、半自动和全自动。根据需要,还可以增加3发点射的控制装置。为提高半自动射击的精度,该枪采用带预告装置的扳机。另外备有较长的冬用扳机,平时平放在机匣下面,使用时放下。扣压该扳机后,冬用扳机上的突出部与普通扳机扣合,并带动普通扳机向后进行击发。发射枪榴弹时也使用冬用扳机。SG540配有空仓挂机装置,弹匣内的枪弹打完后,托弹板顶出空仓挂机卡笋,将枪机阻于后方位置。换装新实弹匣后,只需将机柄稍向后拉,即解脱枪机,枪机复进并推弹入膛。另一种解脱枪机的方法是,将机匣左侧、弹匣后上方的卡笋向里压,也可降下空仓挂机卡笋。

SG540/542在护木下有整体式的两脚架,不使用时折叠在护木下方。枪托有固定的塑料枪托(标准型)和侧向折叠的管形金属枪托两种。SG540的机械瞄准具采用柱形准星和倾斜转鼓式觇孔照门,准星可上下转动进行高低归零校正,SG540的表尺射程装定为100m~500mSG542的表尺射程装定为100m~600m,都是以100m为一个分划。SG540SG543都使用同样的20或30发弹匣,而SG542只有20发容量的弹匣。

SG540/542的分解步骤如下: 压下扳机护圈前的弹匣卡笋,取下弹匣。将拉机柄后拉,检查膛内和进弹口有无枪弹。顶出握把上方、快慢机后面的固定销,枪托(连同下机匣和发射机座)即向下打开,枪尾露出。再向后拉动机柄,分解出枪机。

  SG540 SG543 SG542
口径 5.56×45 mm 5.56×45 mm 7.62×51 mm
全枪长 固定式枪托 950 mm 805 mm 1000 mm
折叠式枪托 720 mm 569 mm 754 mm
枪管长(不含消焰器) 460 mm 300 mm 465 mm
初速 980 m/s 875 m/s 820 m/s
理论射速 650~800 RPM 650~800 RPM 650~800 RPM
  全自动 90发/分 80发/分
  半自动 40发/分

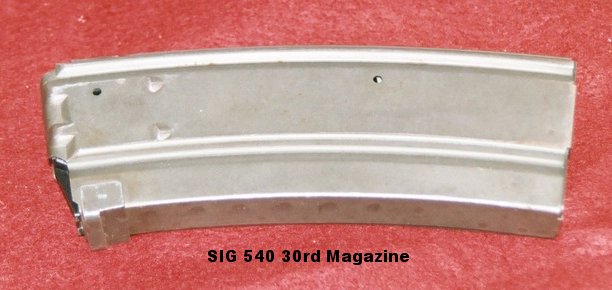

弹匣容量 2030 rds 20 rds
枪重 固定式枪托 3.26 kg 2.95 kg 3.55 kg
折叠式枪托 3.31 kg 3.0 kg 3.55 kg
瞄准基线长 495 mm 425 mm 528 mm
20发空弹匣重 160克   240克
20发实弹匣重 390克   730克
30发空弹匣重 240克   -
30发实弹匣重 585克   -

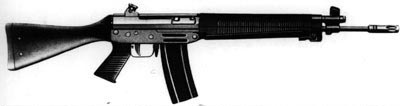

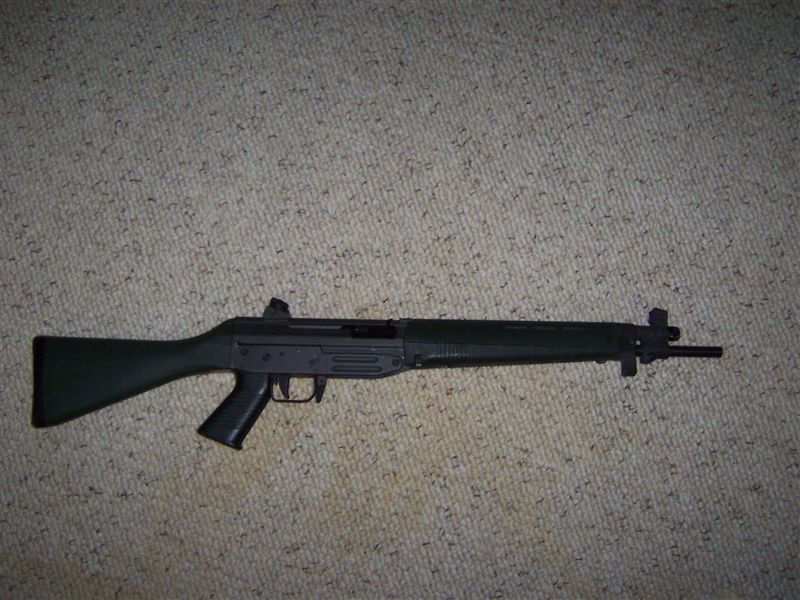

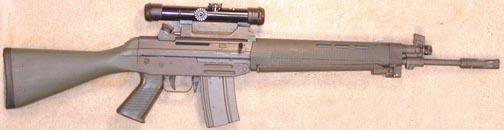

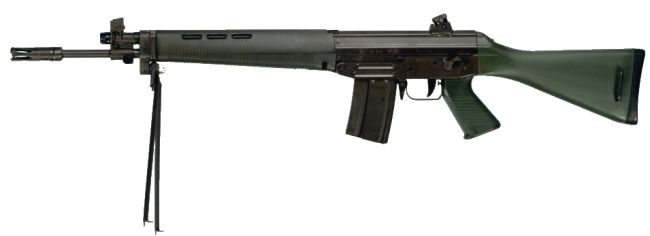

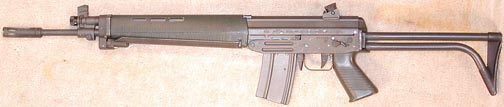

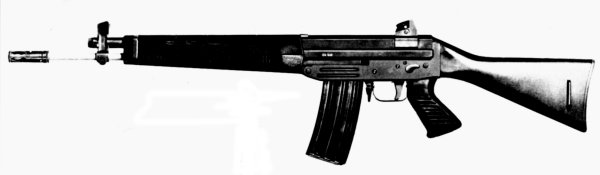

SG540


民间靶场上的SG540

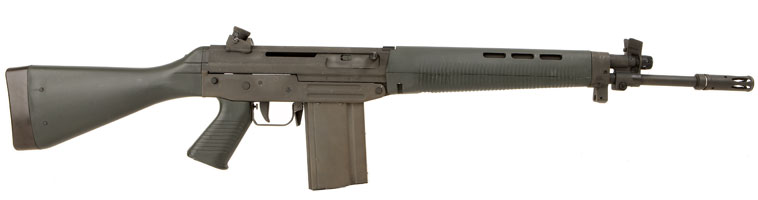

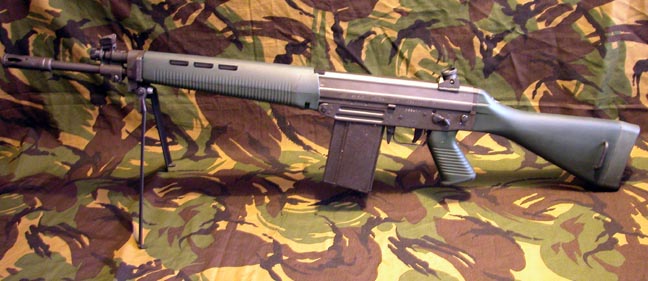

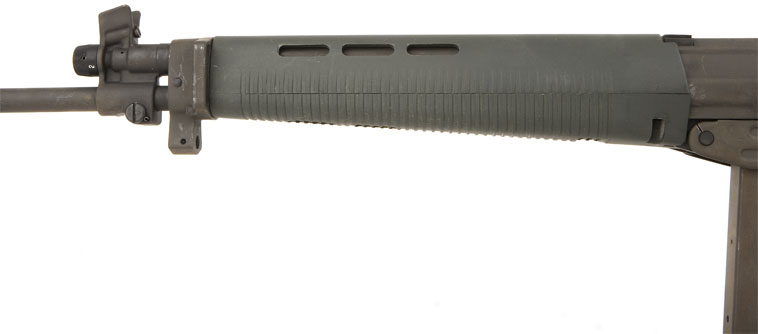

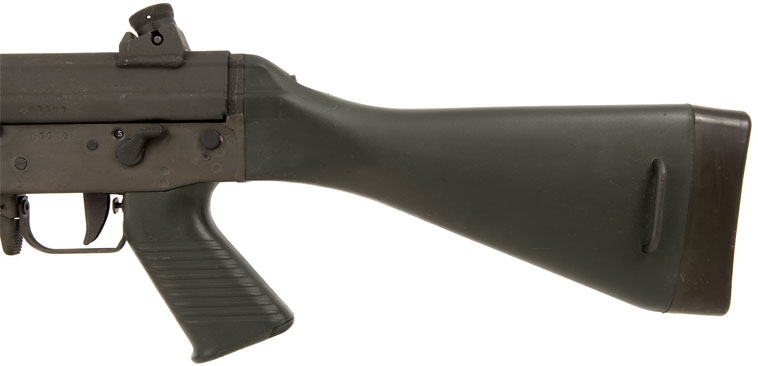

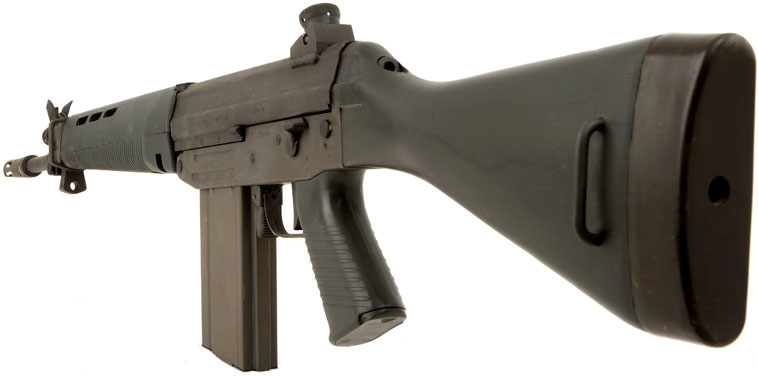

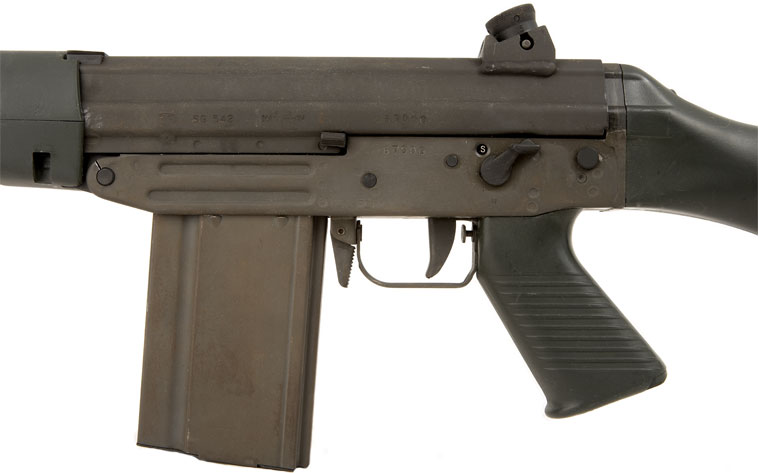

固定枪托的SG542

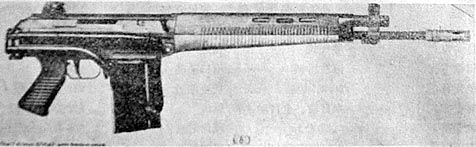

折叠枪托的
SG542

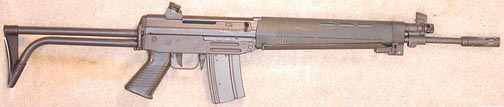

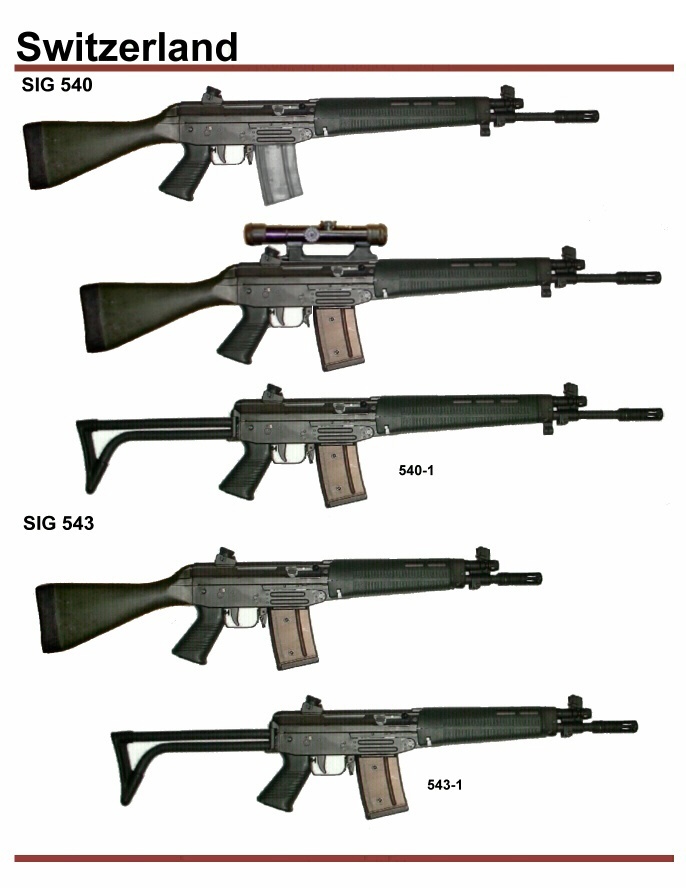

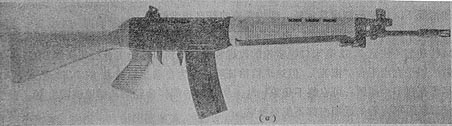

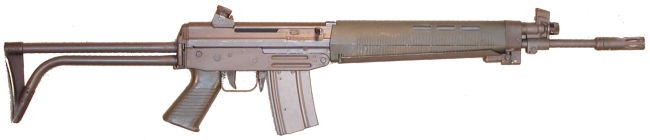

SG540

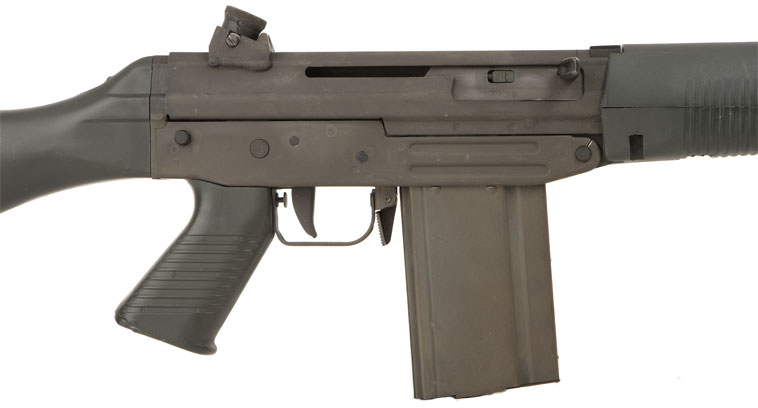

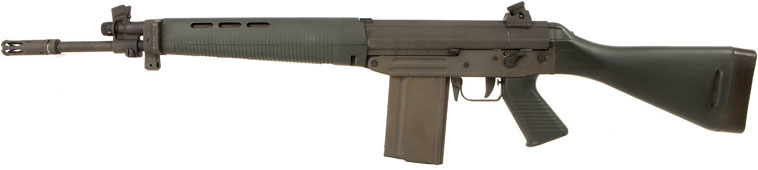

SG542

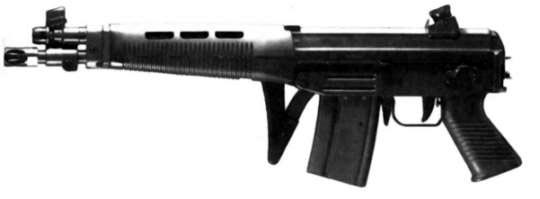

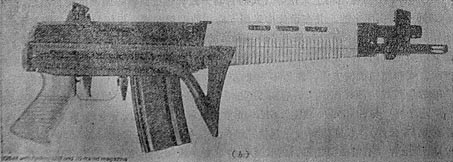

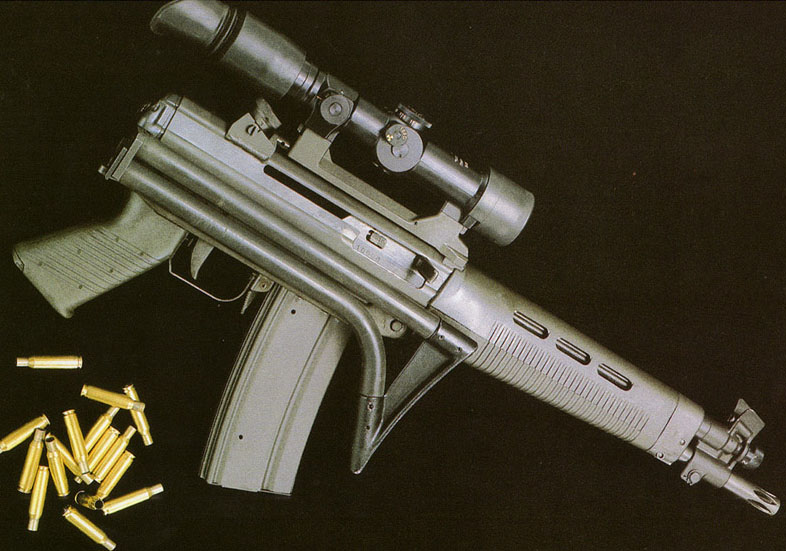

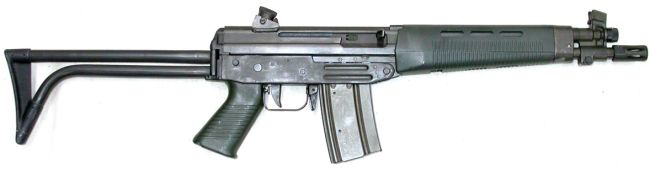

短枪管的SG543

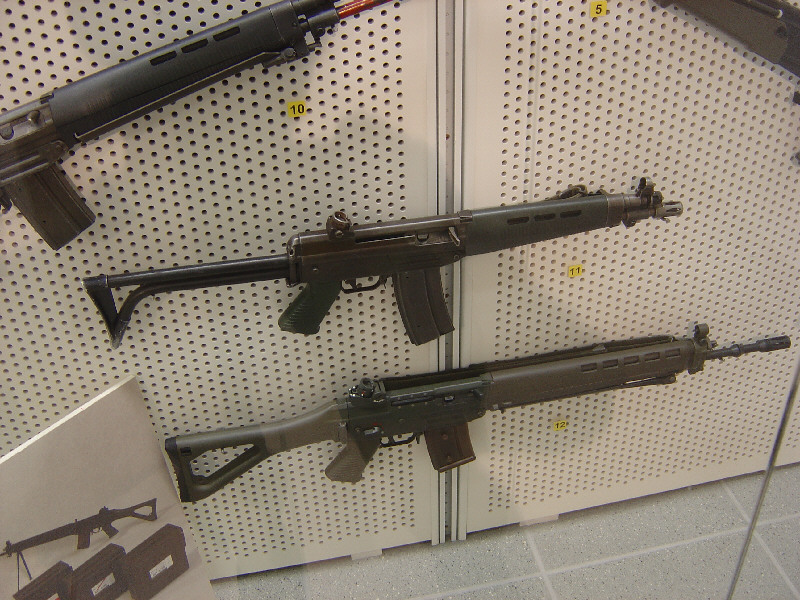

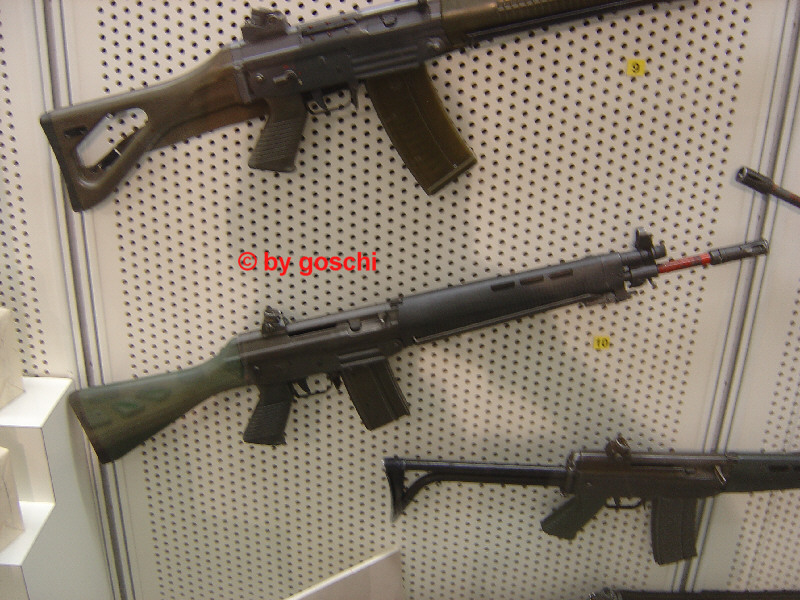

博物馆里的SG540和SG543

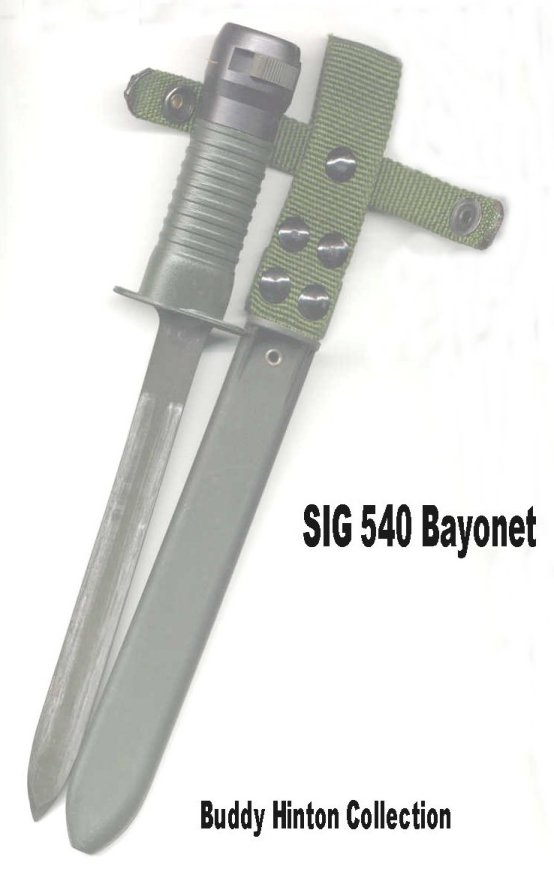

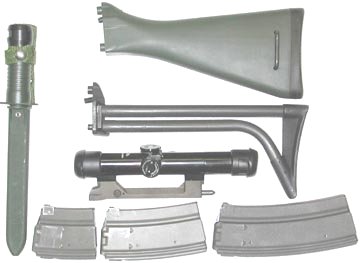

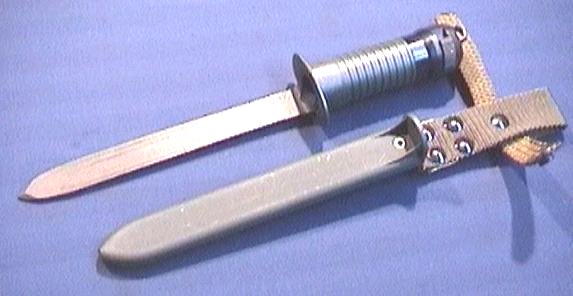

SIG 540配用刺刀


法军在非洲缴获的杂牌武器中包括有SG543

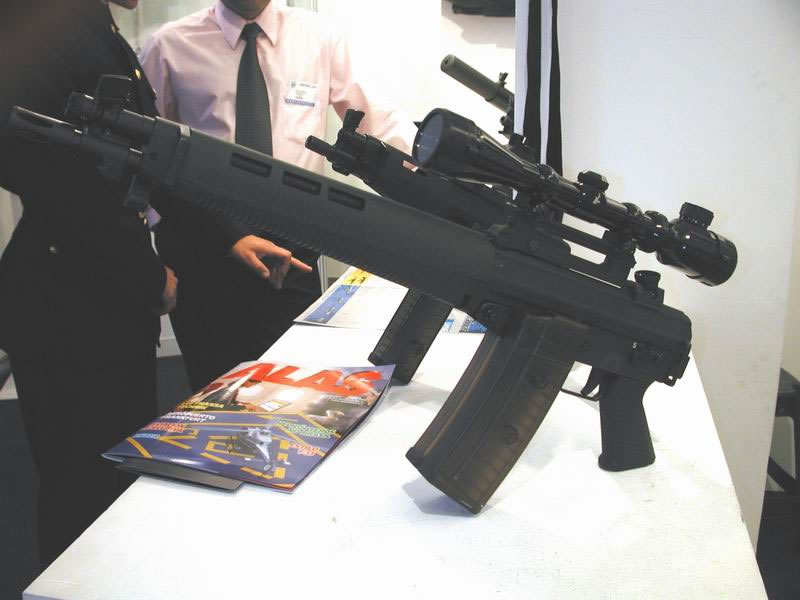

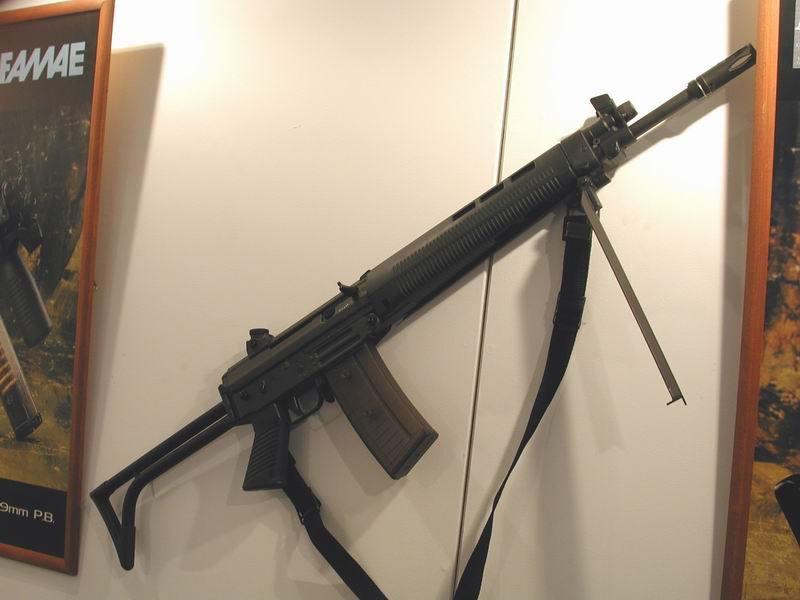

智利生产的SG540系列


装备SG540的科特迪瓦军队


装备SG540的智利军队


1978年黎巴嫩动乱中出现的SG542


2011年5月科特迪亚动乱中出现的SG543

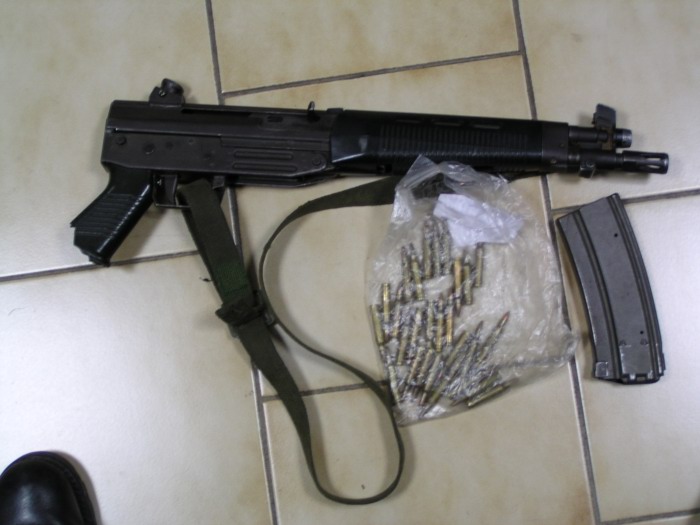

美军在伊拉克发现的SG543

资料来源:Modern Firearms & Ammunition site

     securityarms.com

     国防工业出版社出版《国外轻型步兵武器》下册
