美国轻武器

XM174自动榴弹发射器



口径: 40×46mm SR

XM174自动榴弹发射器由美国航空喷气军械制造公司(Aerojet Ordnance and Manufacturing Company)研制,在1965年完成部队试验,1966年开始在越南战场试用(另一些资料写1968年),试装备了美国陆军、空军和海军陆战队,但数量不多。除原型XM174外,还根据使用中暴露的问题,相继推出XM174E1XM174E2XM174E3等三种改进型,但始终没有正式列装。

XM174自动榴弹发射器的设计基于M1919A4机枪,发射M79榴弹发射器的40×46mm SR低速榴弹,采用枪机后坐式工作原理,弹链供弹。发射器由发射管、输弹槽、自动机、机匣和小握把组成。 弹箱安装在机匣左侧,容弹量12发,机匣右侧开有抛壳窗。弹箱内设有驱动弹簧,12发弹依次在弹簧作用下进入机匣。机匣的前方有与脚架接合器连接用的对称耳轴,机匣的下方有与脚架连接的耳孔。小握把置于机匣尾部,配有保险装置和快慢机,快慢机用来选择自动或半自动发射方式。小握把上方有缓冲机构,以承受自动机的后坐力。XM174自动榴弹发射器采用准星和框式表尺瞄准具,瞄准具安装在发射管上方。

XM174自动榴弹发射器装上脚架接合器后,可安装在两脚架或三脚架上用于地面射击,应急时还可由士兵抓握脚架接头在腰际夹持射击,但主要是在直升机、装甲车或巡逻艇上使用。

武器长 712 mm
武器宽 不含弹箱 219 mm
含弹箱 387 mm
武器高 不含弹箱 158 mm
含弹箱 216 mm
武器重 不含脚架接合器 7.25 kg
含脚架接合器 7.7 kg
弹箱重(含12发弹) 4.5 kg
最大射程 400 m
有效射程 350 m
理论射速 350 rpm

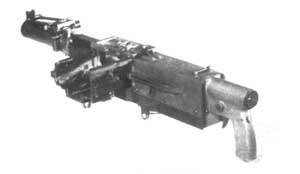

发射器本身

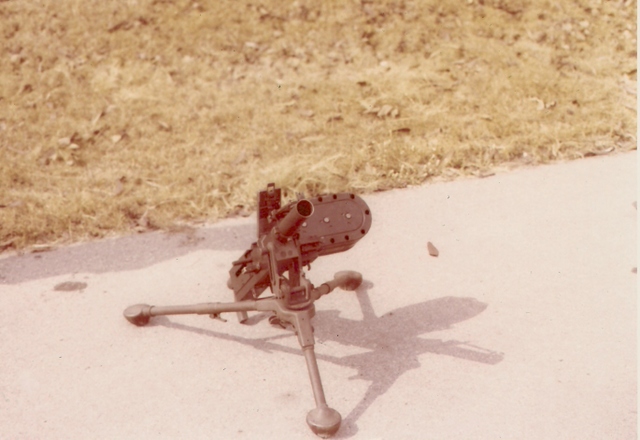

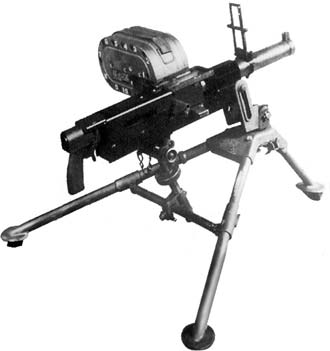

装在三脚架上

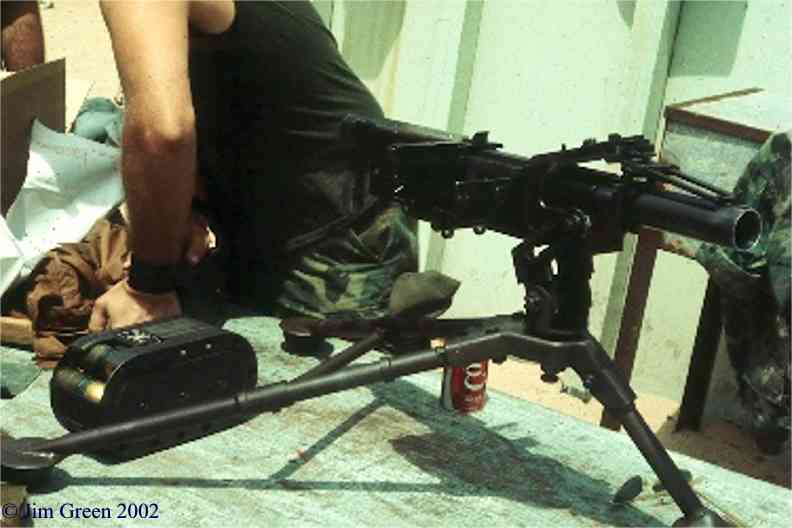

越战中的美国空军特种部队所试用的XM174


在越南的美国海军陆战队

资料来源:国防在线

     NAM - Vietnamská válka 64-75
