激光指示器 |
|
此处仅对美军装备的激光指示器进行简要介绍。
AN/PAQ-4 , AN/PAQ-4A红外激光指示器

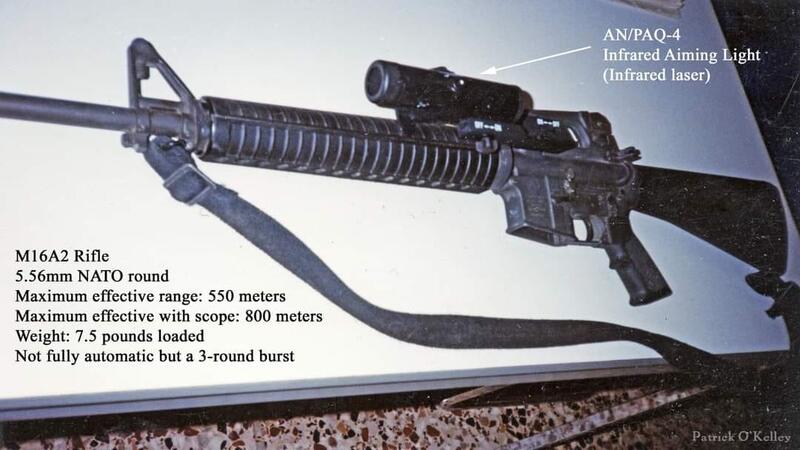

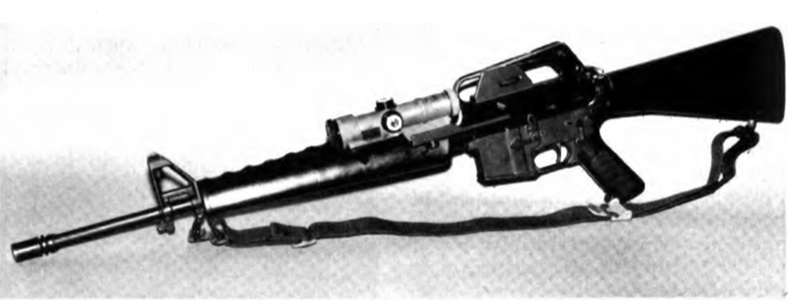

安装在M16A1上的AN/PAQ-4

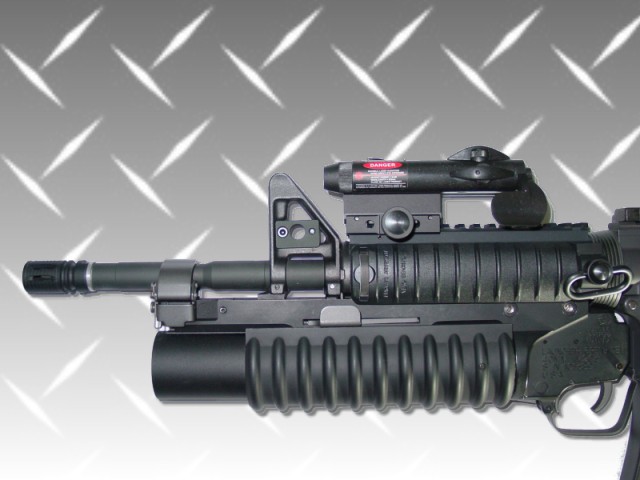

AN/PAQ-4是在1980年左右开始服役的激光指示器，它的外形看起来好像一个战术手电，但实际上发射的是肉眼不可见的红外激光，主要是在夜战中配合头戴式夜视装置使用，比如在1972年左右开始正式采用的AN/PVS-5。当时还没有发明皮卡汀尼导轨，AN/PAQ-4是先安装在一个专门的固定底座上，而这个底座则通过M16提把上的瞄准镜安装孔来固定。安装后这个红外激光指示器是位于护木的左上方。下图可以清楚展示它的安装方式。
其改进型是AN/PAQ-4A，除了在外形上与AN/PAQ-4有所区别外，另一个区别是4A发射的是脉冲激光（指按下开关后，激光是一闪一闪地断续发射），但安装方式一样。作为改进型，AN/PAQ-4A的影像资料更多，而且也装备得更久，可能直到1990年代仍被使用。

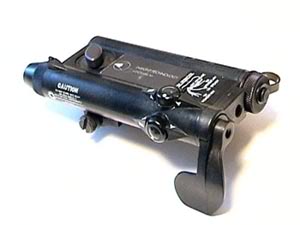

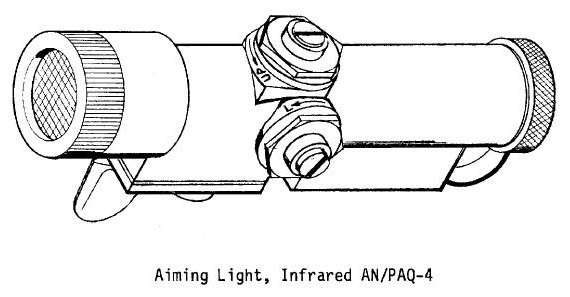

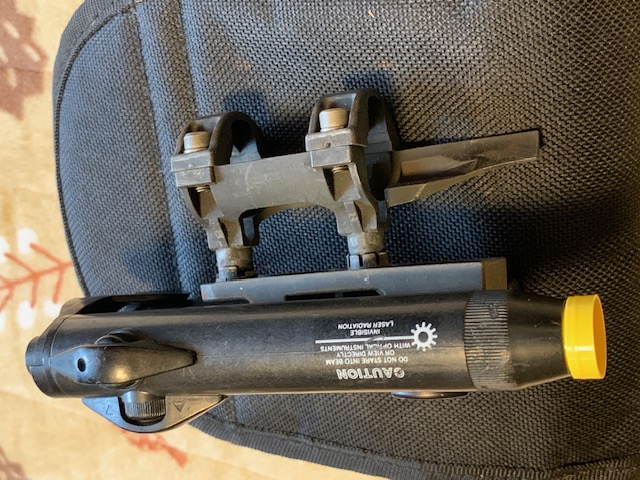

 AN/PAQ-4的外观 |

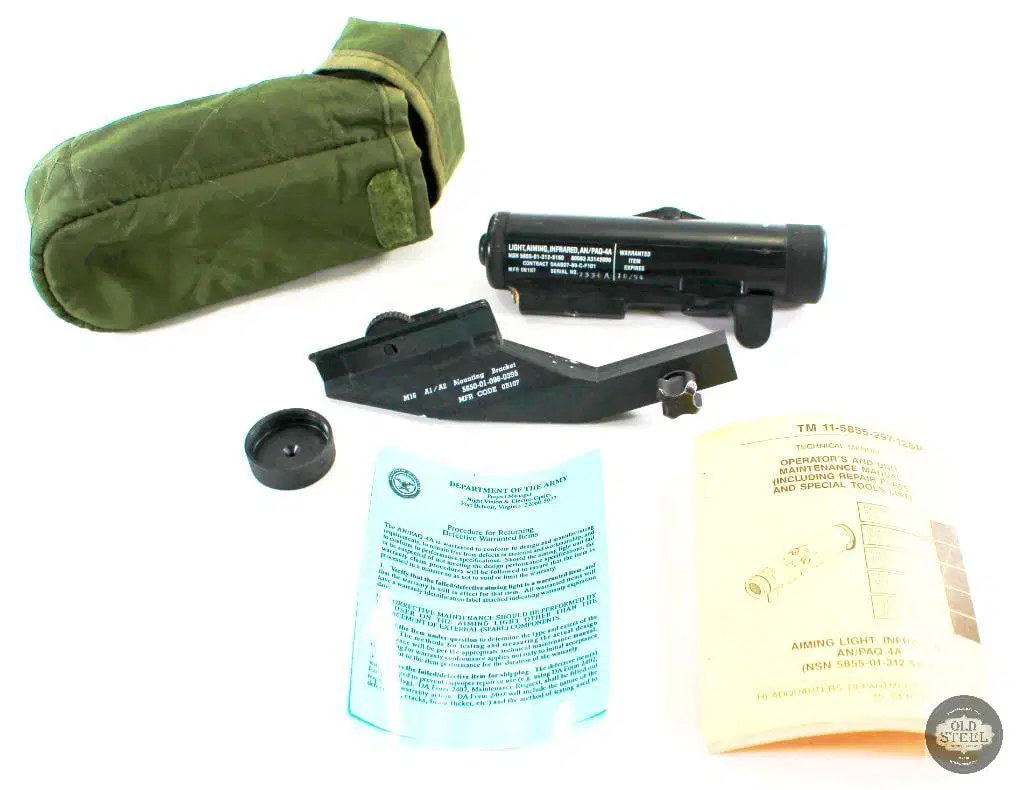

 AN/PAQ-4A的外观 |

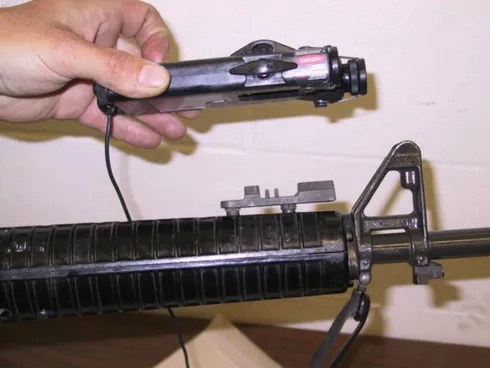

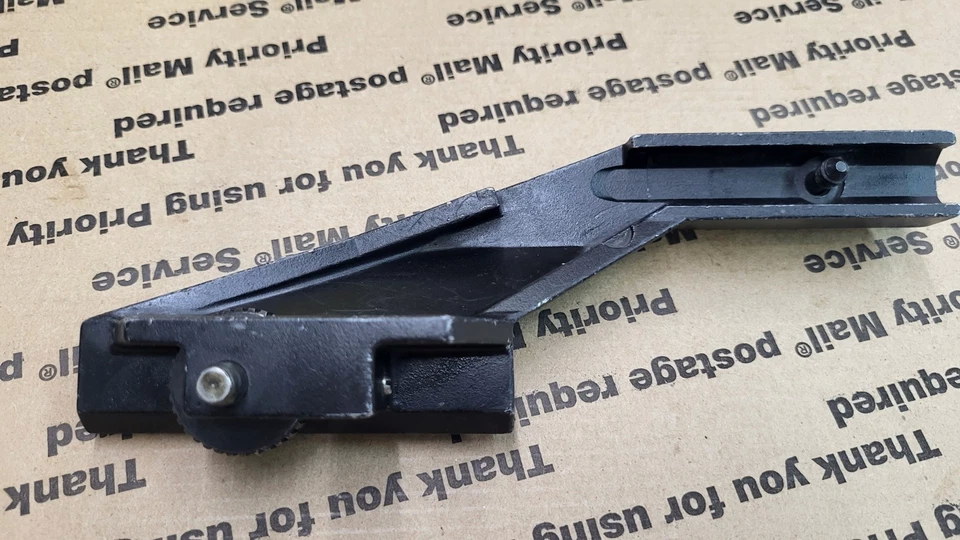

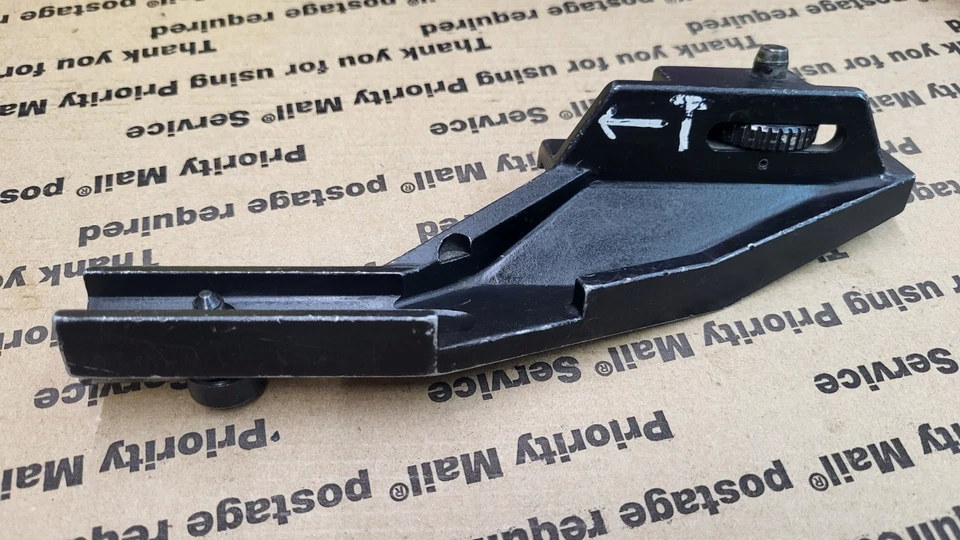

固定在提把下的底座

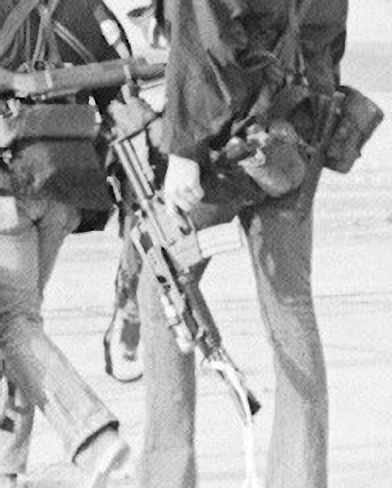

1980年鹰爪行动中正在登机的三角洲突击队员，随便中最后一人的XM177E2上就安装了AN/PQA-4

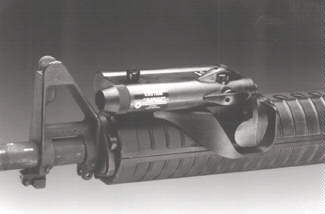

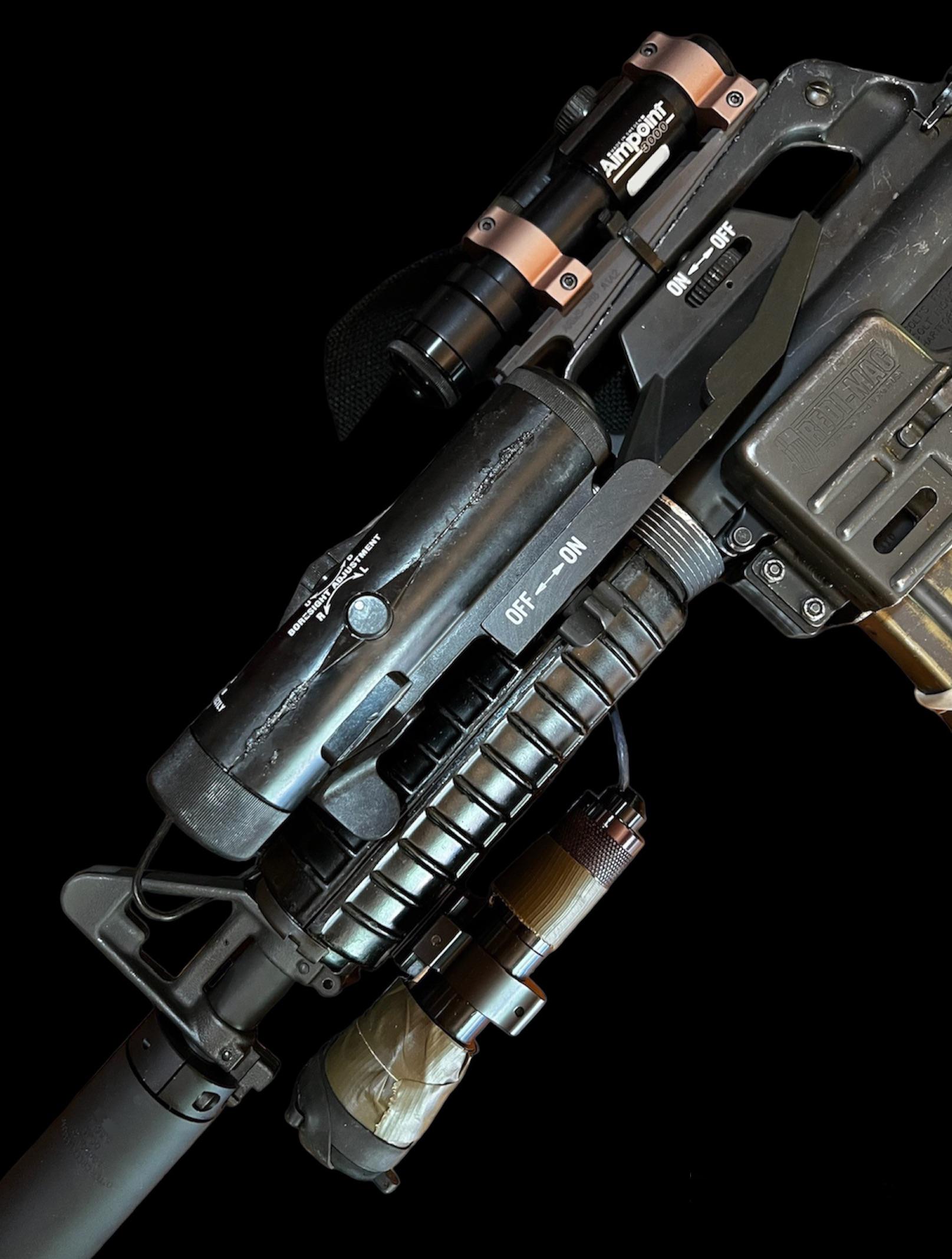

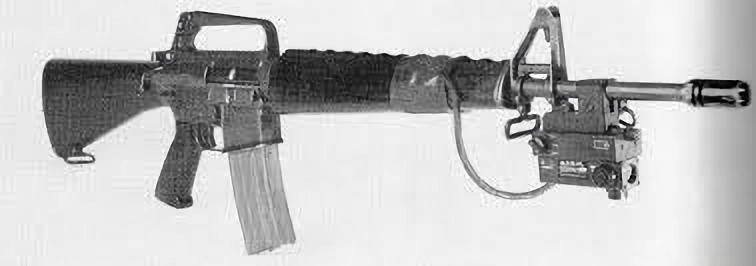

 安装AN/PAQ-4的M16A1 |
 安装AN/PAQ-4A的M16A2 |

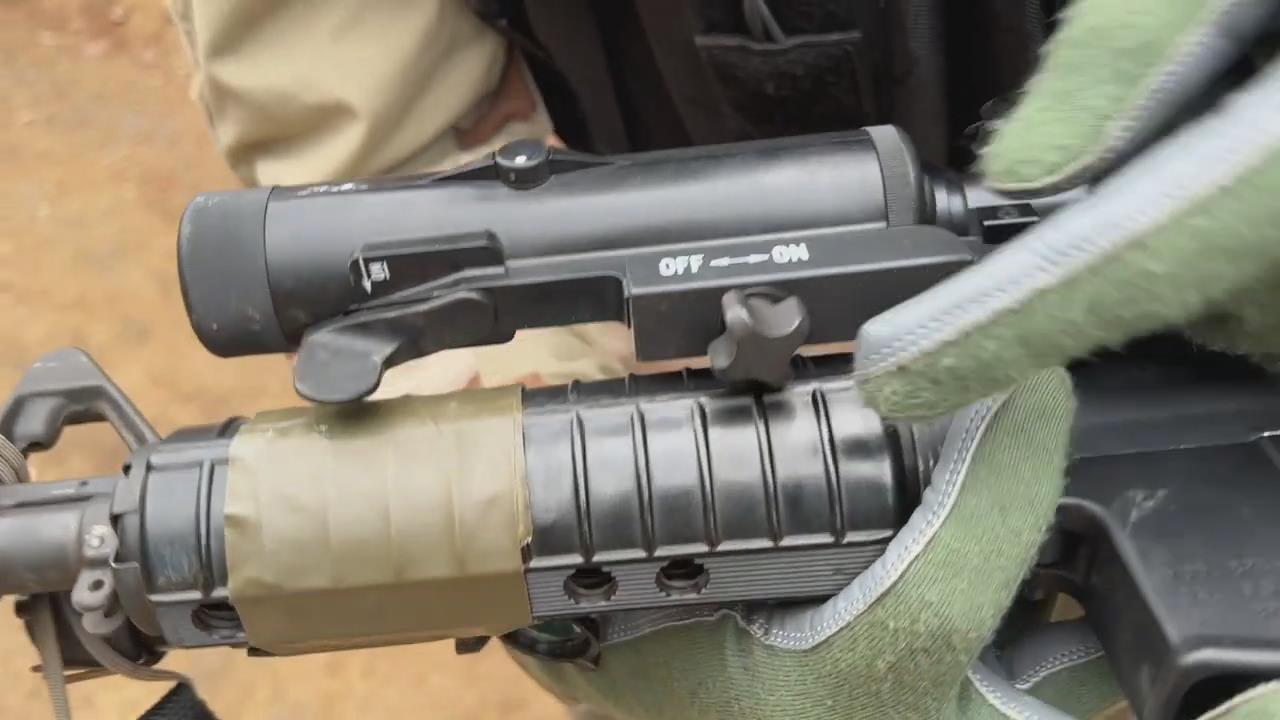

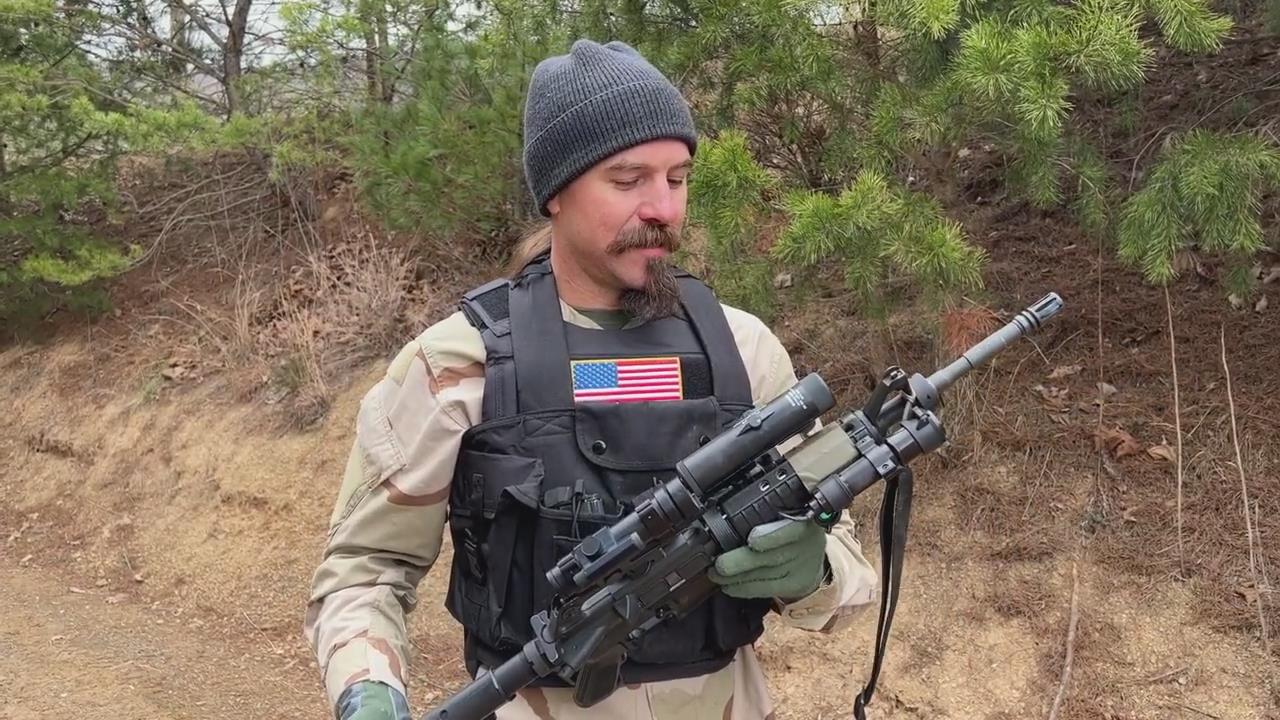

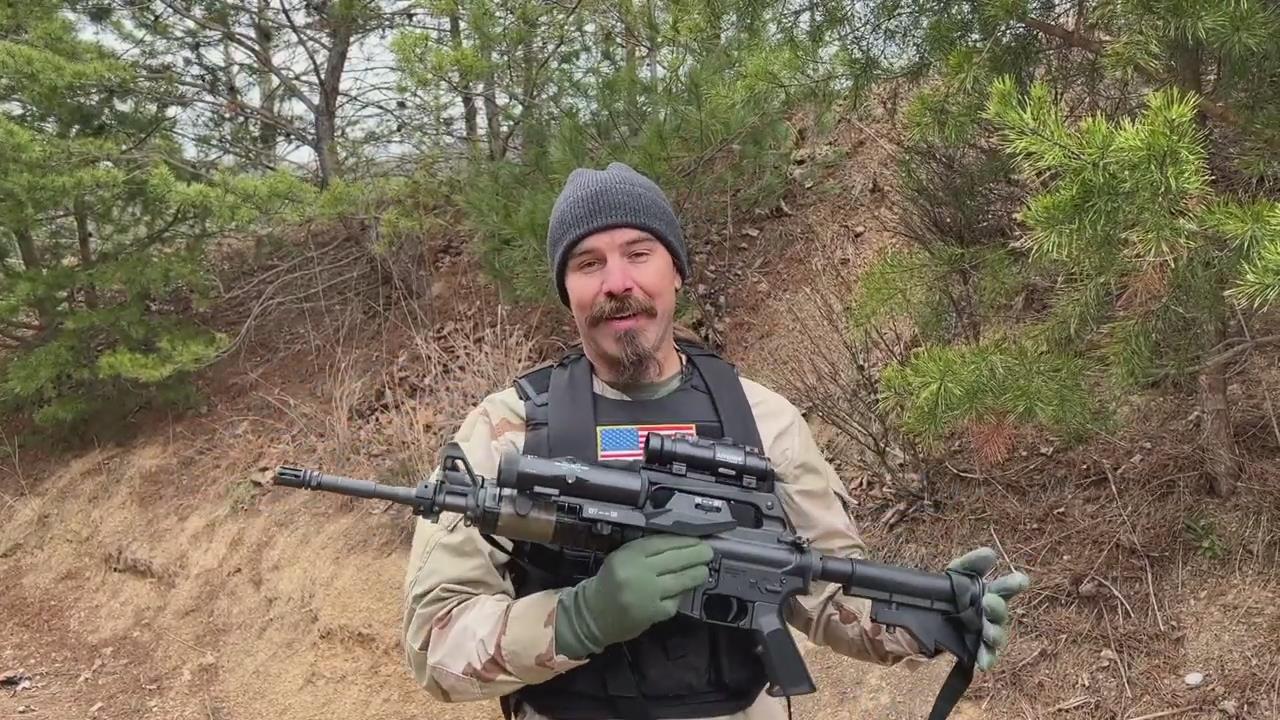

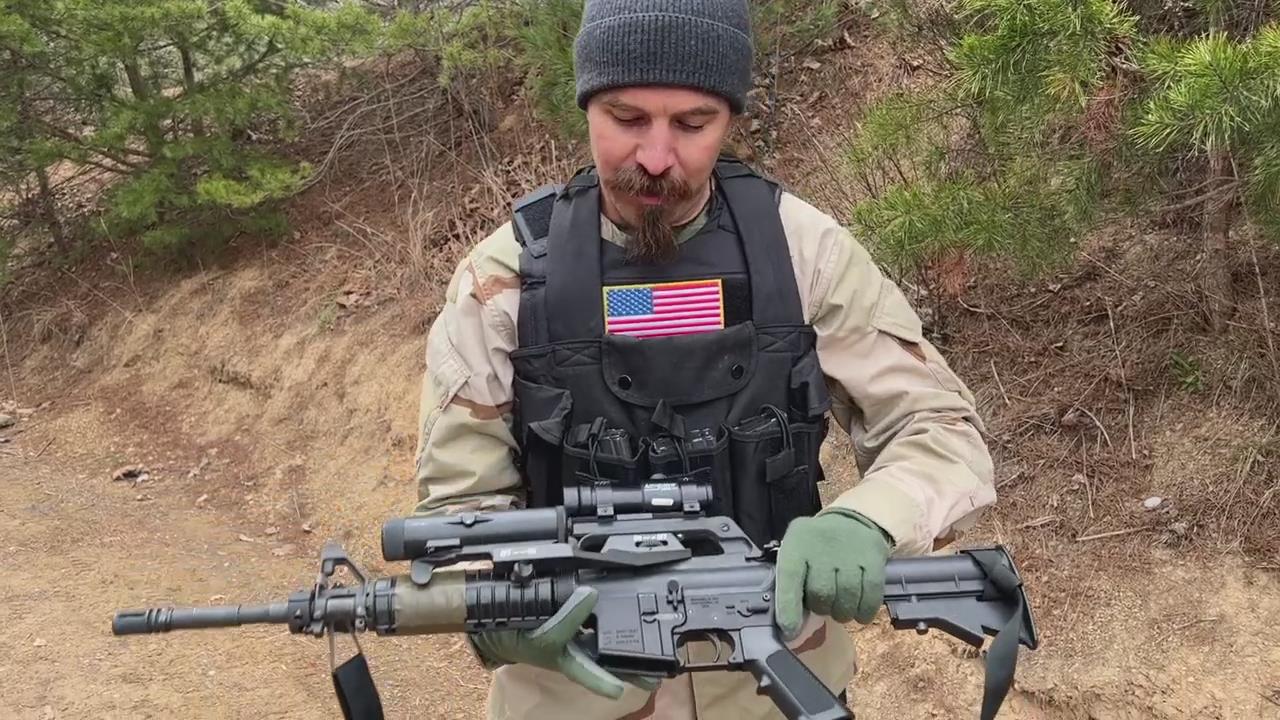

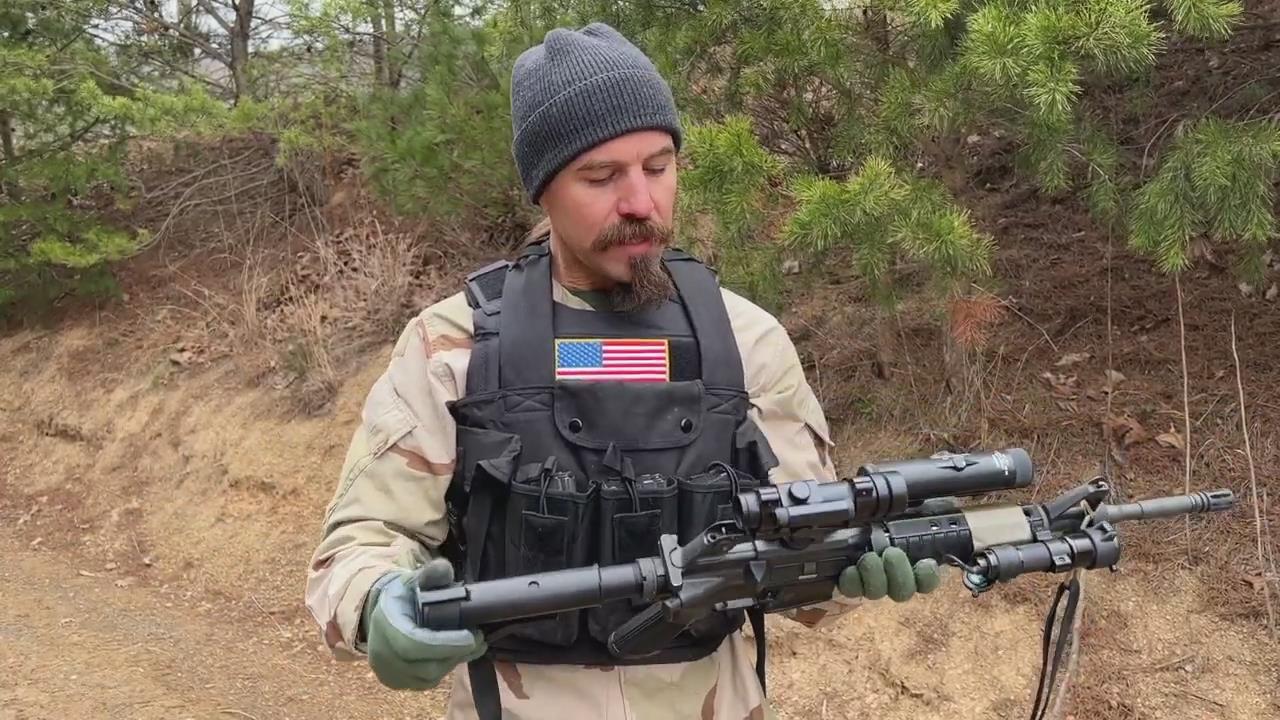

枪耶酥在他的视频频道中介绍了还原早期三角洲突击队的CAR-15配置，上面就安装了一个AN/PAQ-4A

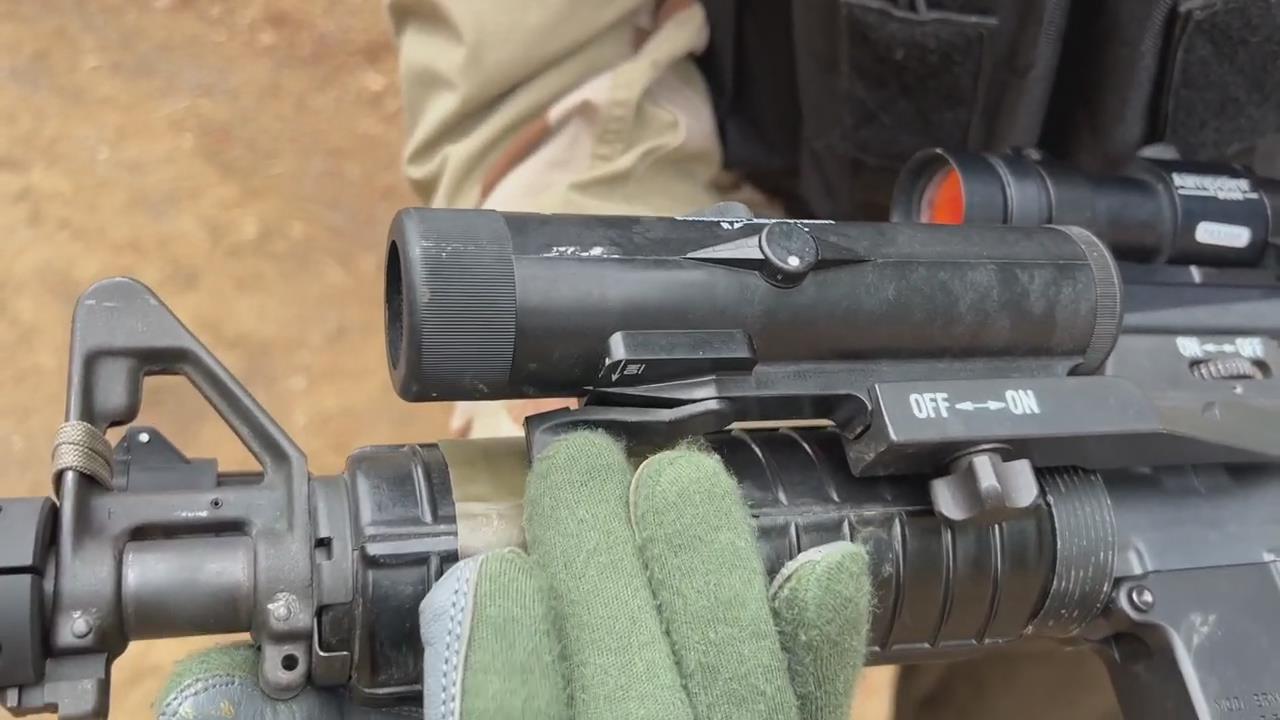

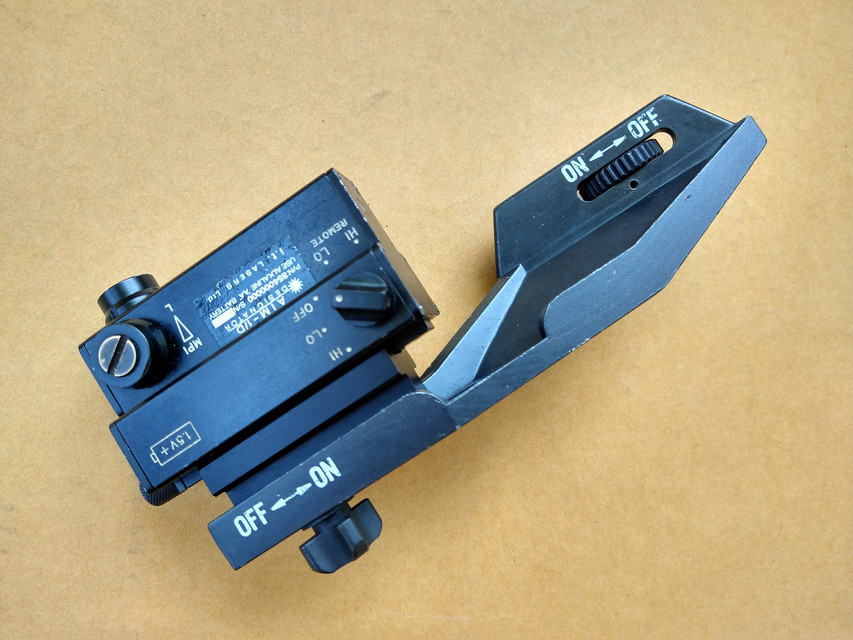

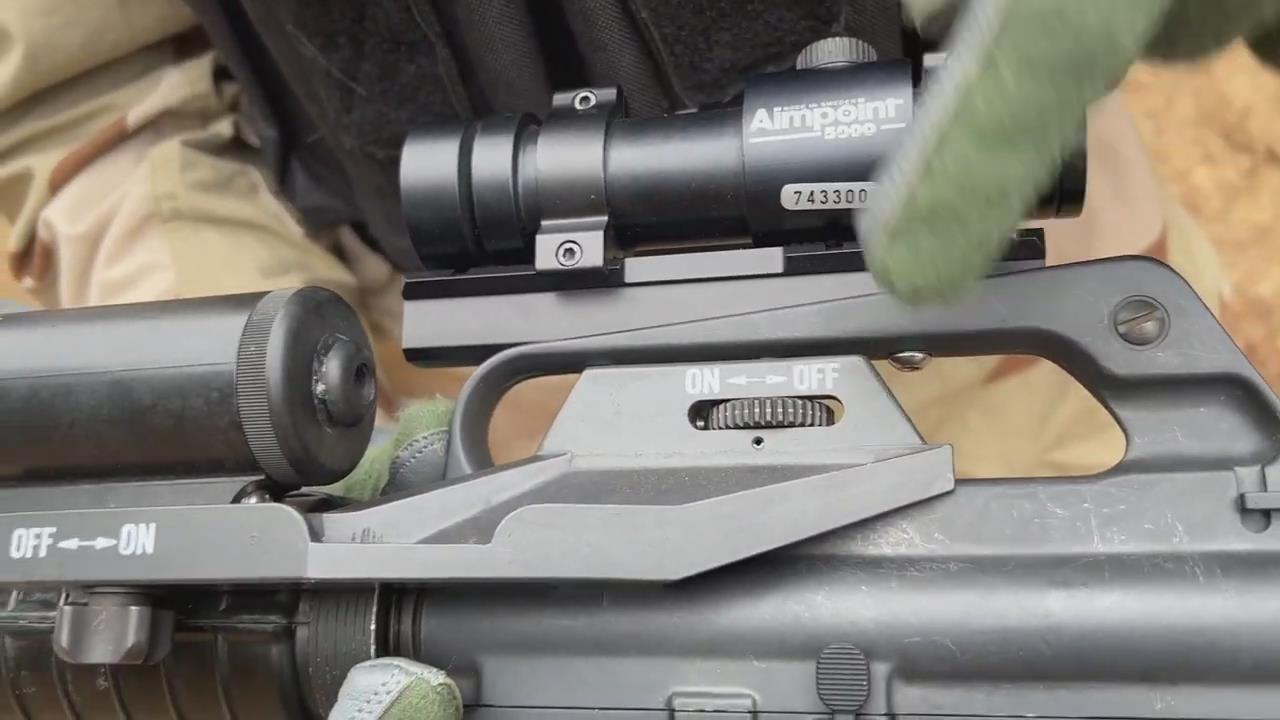

位于底部的拨动式开关

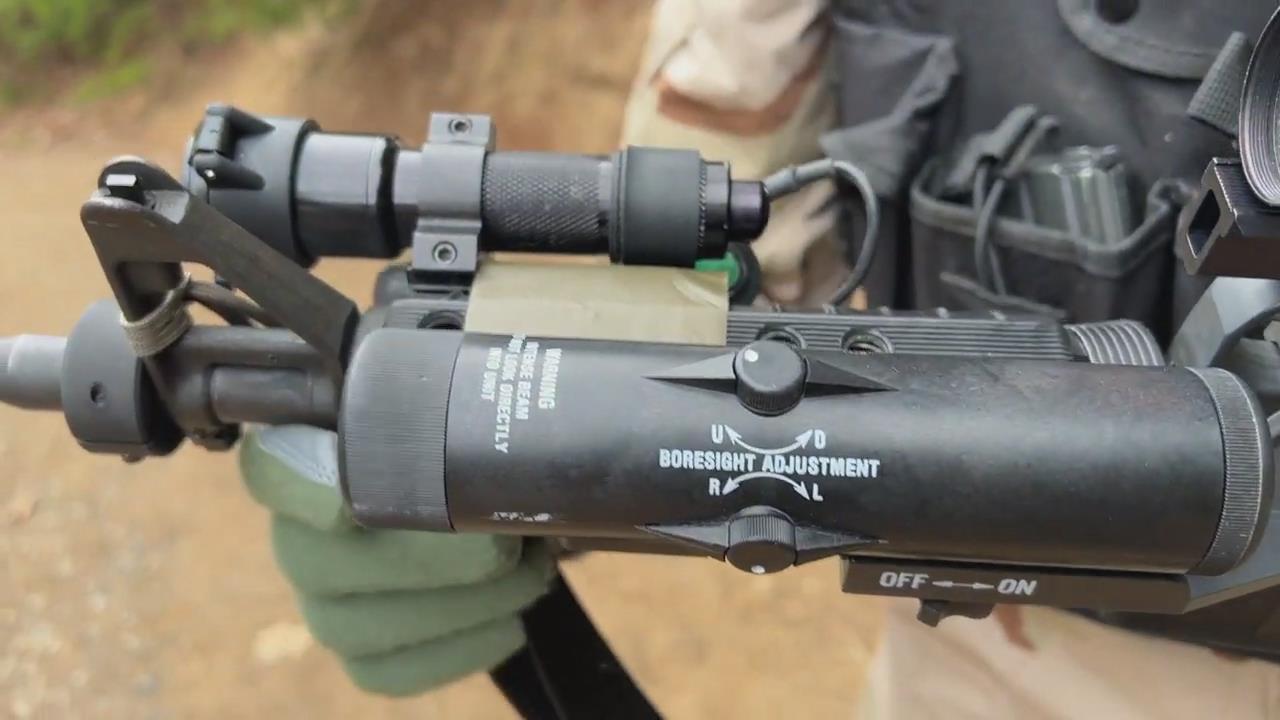

虽然标注是AN/PAQ-4，实际上是AN/PAQ-4A

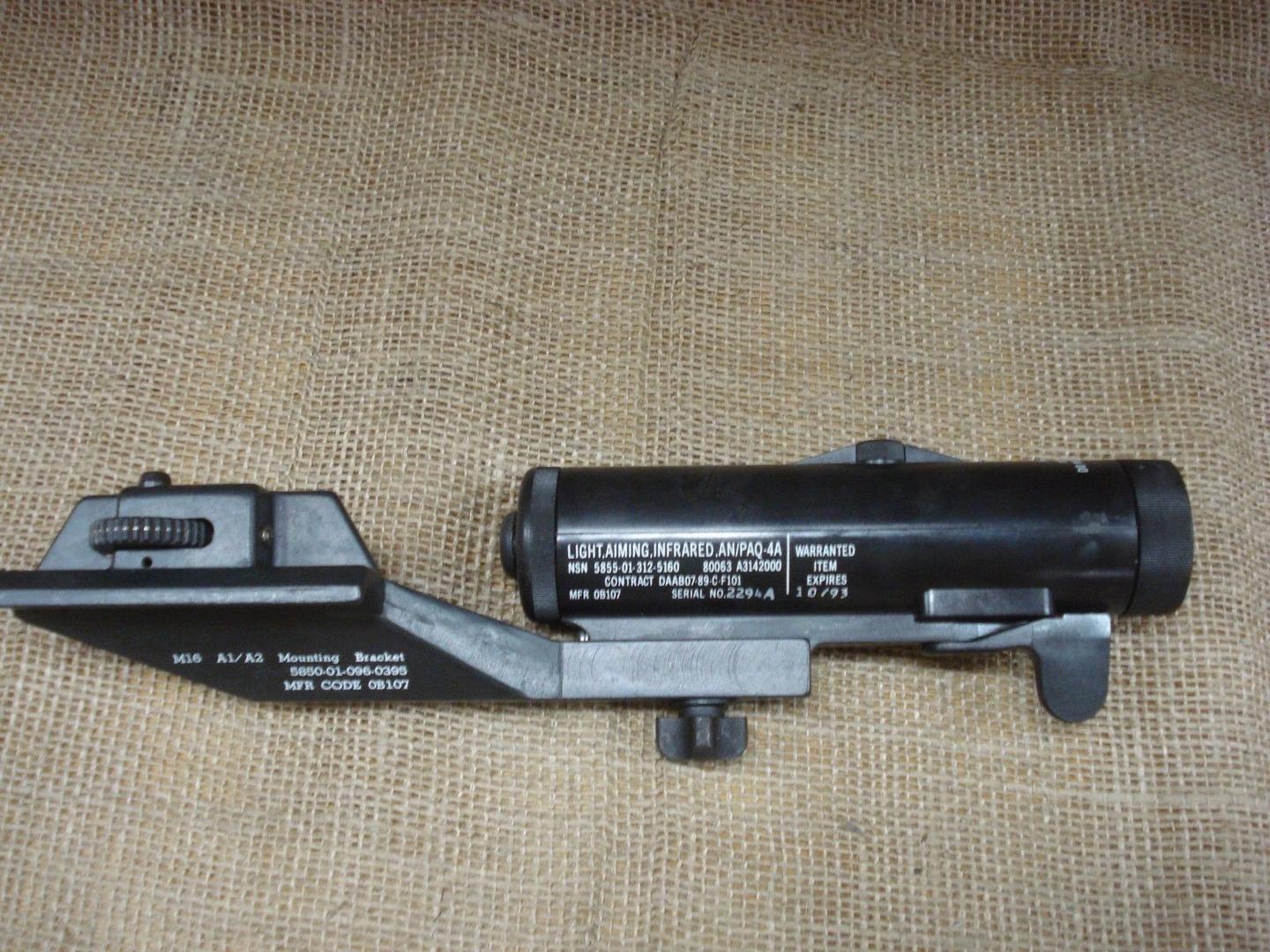

AN/PAQ-4A
AN/PAQ-4B , AN/PAQ-4C红外激光指示器

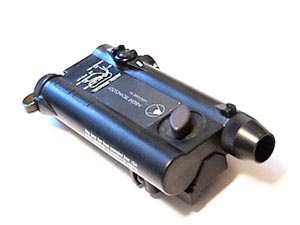

AN/PAQ-4C是根据“沙漠风暴”等军事行动的经验教训而设计的红外激光指示器，用于取代原有的AN/PAQ-4A。尽管前缀一样，但实际上AN/PAQ-4C并非AN/PAQ-4A的改进型，而是全新的设计，只是装备定型上采用了相同的前缀（类似于M110A1 CSASS并非M110 SASS的改进型一样）。除了C型外，其中还有一个外观相同的同系列产品AN/PAQ-4B，两者外观相同，区别在于B型发射脉冲激光，而C型则是发射常亮激光（即打开开关后，并不是断续发射，而是持续发射）。AN/PAQ-4C同样是为配合夜视仪而设的枪械瞄准附件，其射程为1,000米。AN/PAQ-4C大概在1993年左右开始装备部队，在1993-1996年共生产了20,400多具，在1996~1999年生产了约40,000多具。

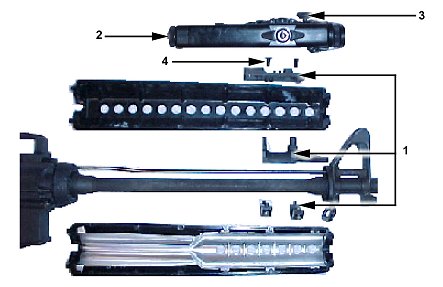

由于当时还没有流行皮卡汀尼导轨，所以AN/PAQ-4C其实是安装在一个固定于枪管上的环形箍座上。但这个枪管箍座会隐藏在护木内，激光指示器与枪管箍座之间的连接螺栓是穿过护木上方的散热孔，所以安装后看起来好像是直接装在护木上方的样子。后来美军开始大量装备皮卡汀尼导轨护木后，又推出方便AN/PAQ-4C安装在导轨上的配件。

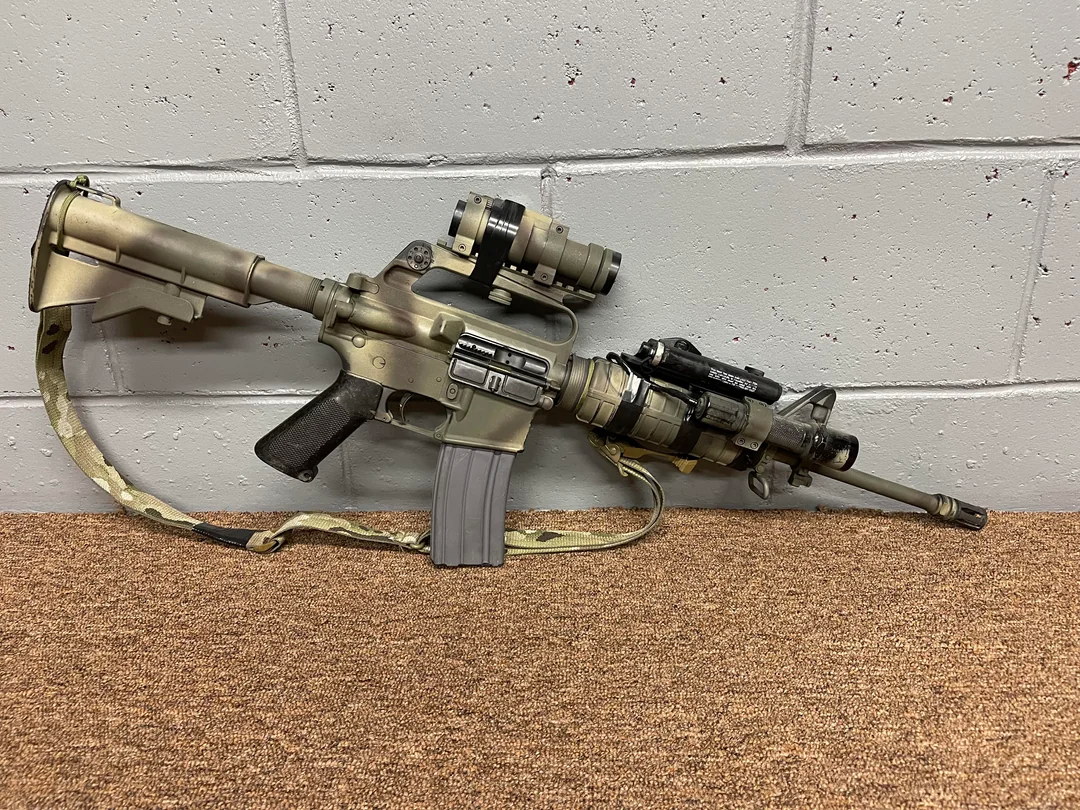

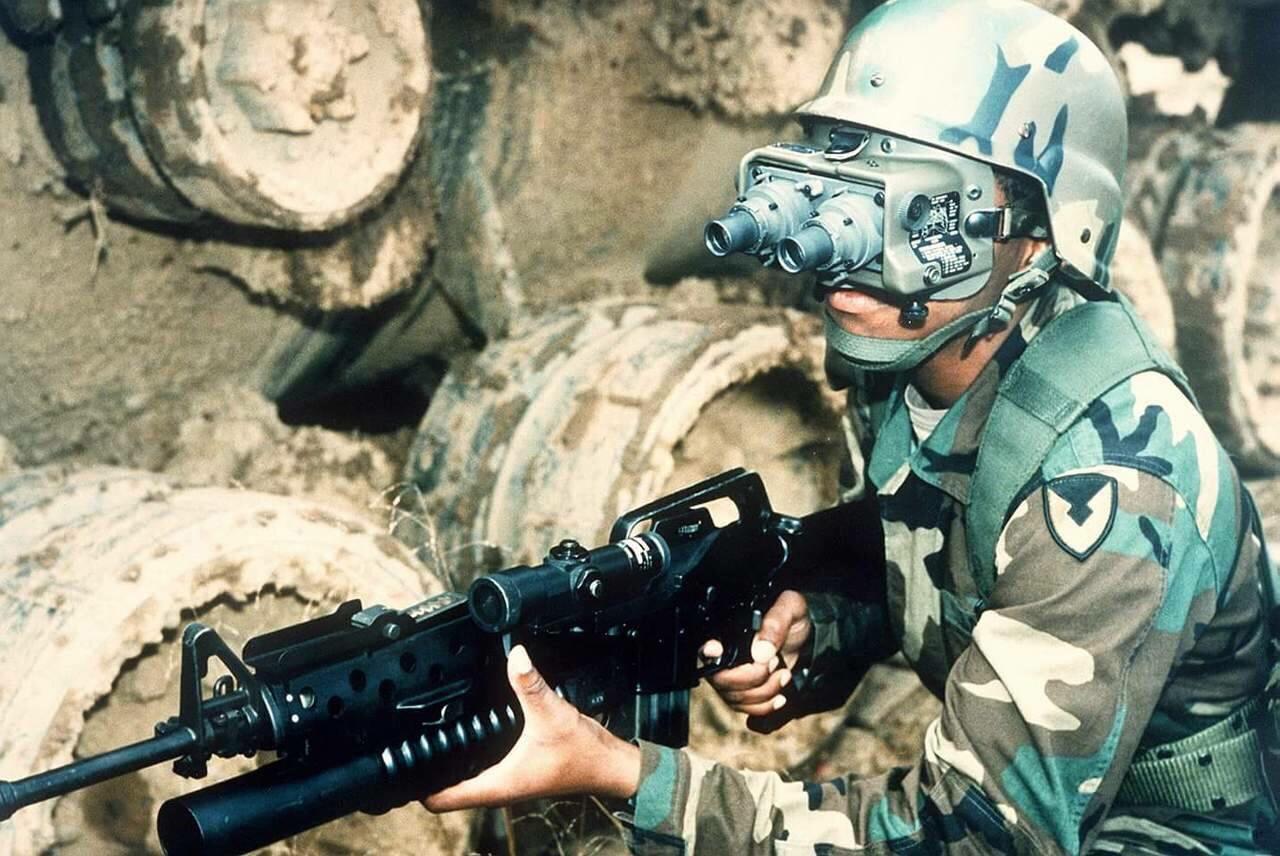

 早期的AN/PAQ-4C安装方式看起来好像是直接装在护木上方，实际上是安装在枪管上方 |

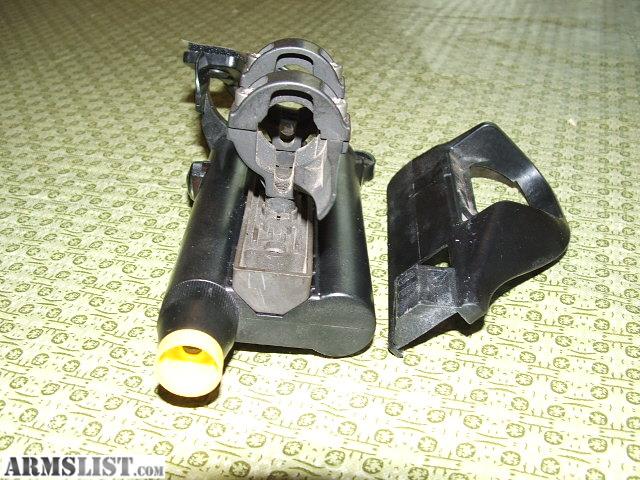

  此照片中可以看到连接在AN/PAQ-4C底部的枪管箍座 |

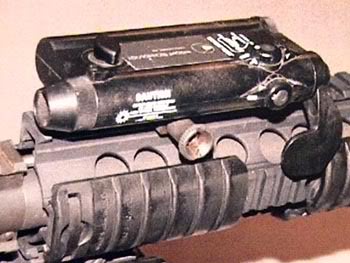

通过皮卡汀尼导轨安装的AN/PAQ-4C

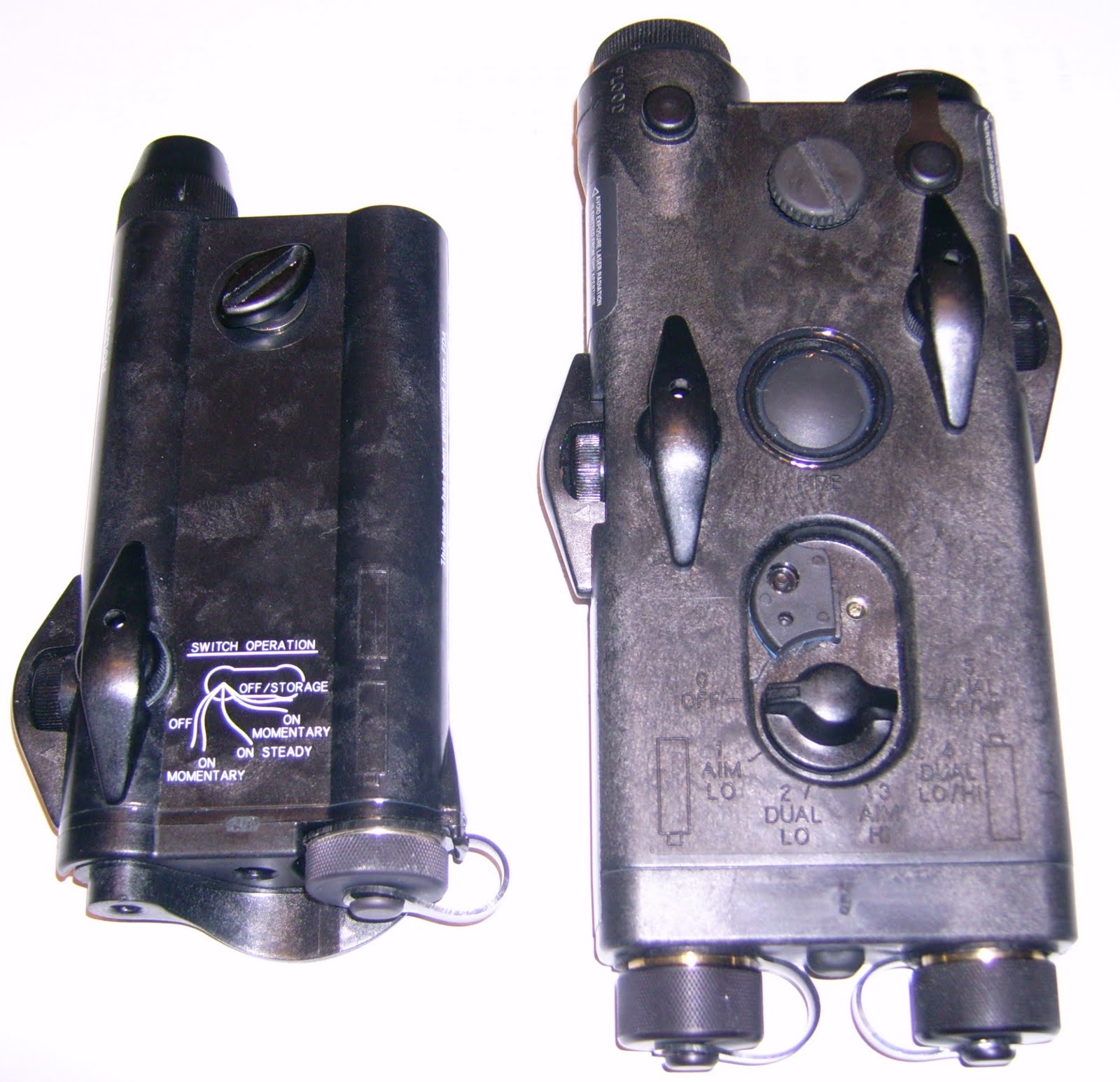

AN/PAQ-4C比后来的AN/PEQ-2A要小一些
1990年代初期的游骑兵在柯尔特727型上安装了AN/PAQ-4C

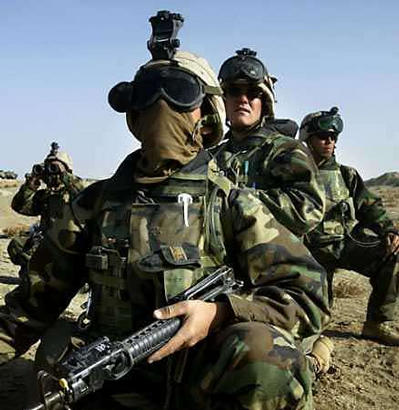

海军陆战队和陆军都有使用AN/PAQ-4C
AIM-1系列红外激光指示器

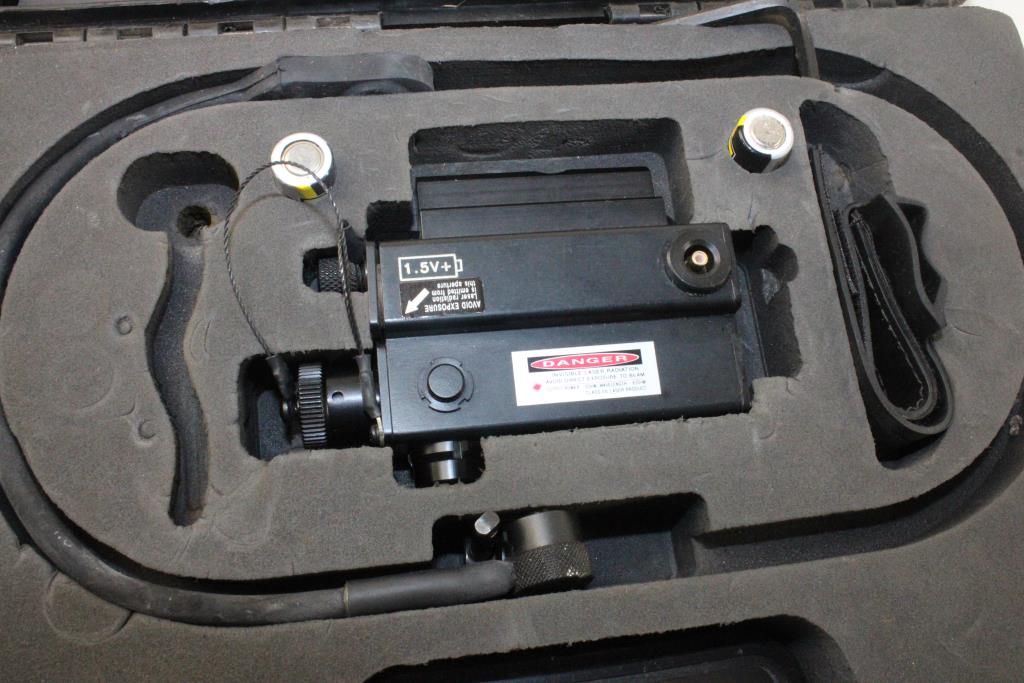

AIM-1系列红外激光指示器是以色列国际技术(激光)有限公司（International Technologies (Lasers) Ltd., IL，简称ITL）生产的枪械用瞄准装置。最初这是为直升机上操作轻武器的成员设计的一种瞄准装置，因为在震动的直升机上要准确瞄准目标并不容易。AIM-1系列主要有以下型号：
AIM-1/D发射一般红外激光，适合各种单兵操作的轻武器。
AIM-1/DLR的激光射程较远，主要适合轻重机枪、自动榴弹发射器等重武器使用。
AIM-1/MLR的性能与DLR型相同，但采用了一个有不同功能的遥控开关，主要用于机载机枪。
AIM=1/EXL也是相同的远射型指示器，但使用外部电源，这同样用于机载武器。
AIM-1/SLR式发射超远程的激光束（据说可超过10公里），主要用于安装在一些远距离的观察装置上，是用于引导空中支援用的指示装置。
除以军装备外，美军特种部队也采购了一些AIM-1/D和AIM-1/DLR，虽然没有制式编号，但应该是列入了美军的装备名录，所以美军发行有AIM-1系列的操作手册。有影像资料证实，1993年在索马里搜救艾迪德的游骑兵特遣队中，无论是三角洲队员、海豹6队的队员还是游骑兵们，都有人在他们的武器上安装了AIM-1/D。
|
|

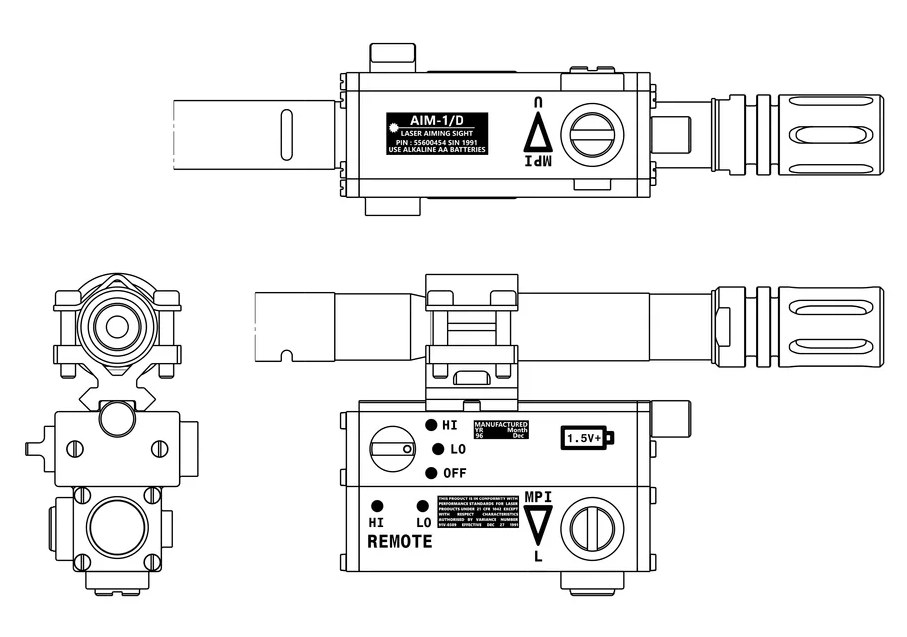

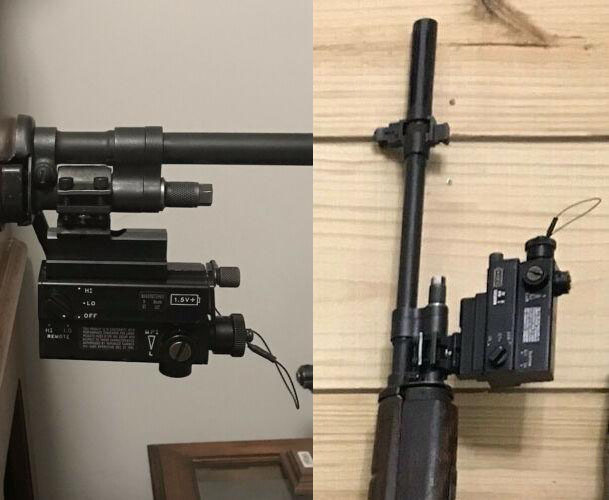

  使用了AN/PAQ-4A安装座也能安装AIM-1 |

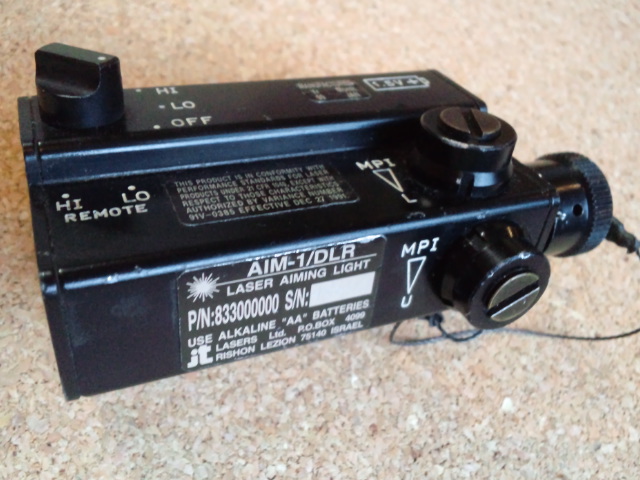

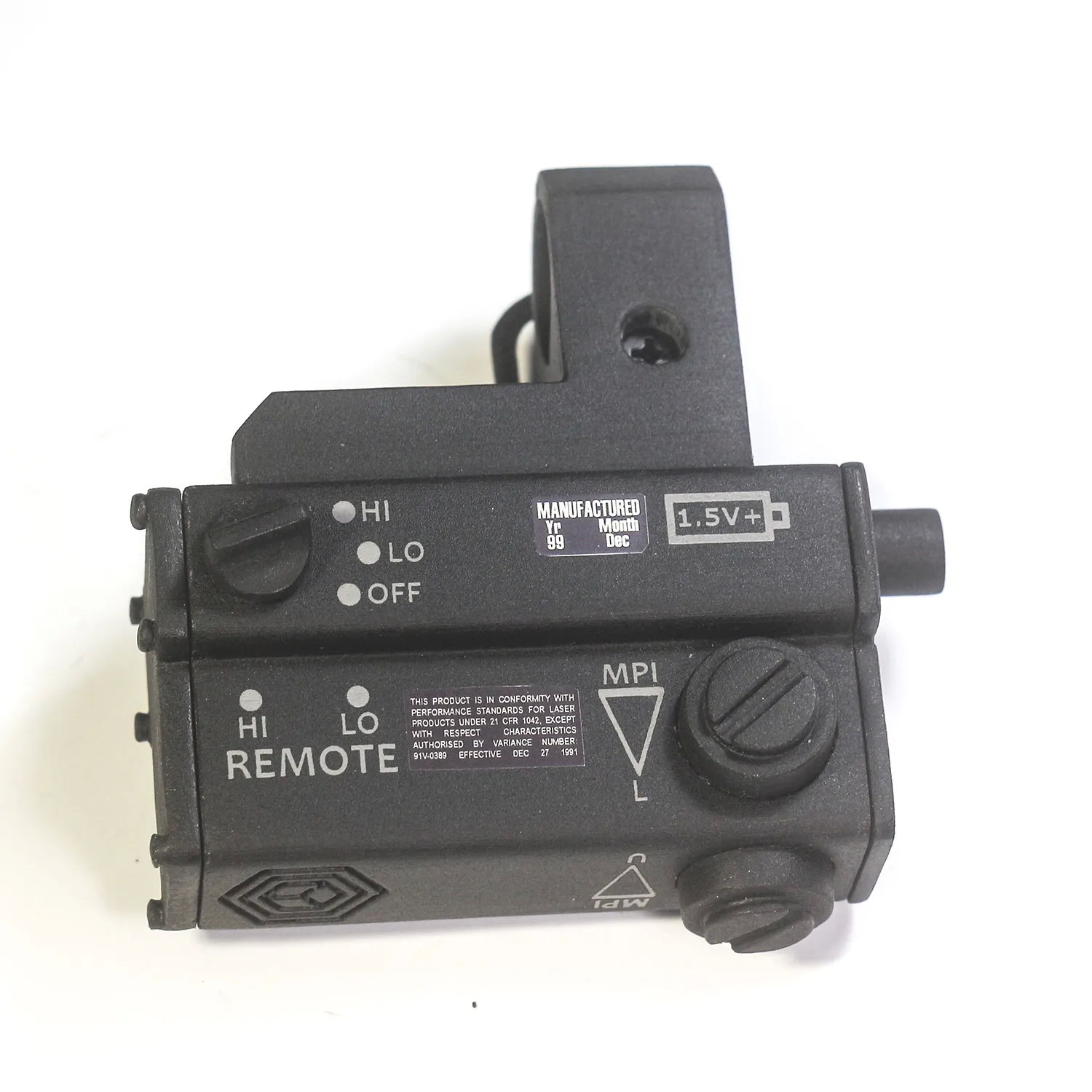

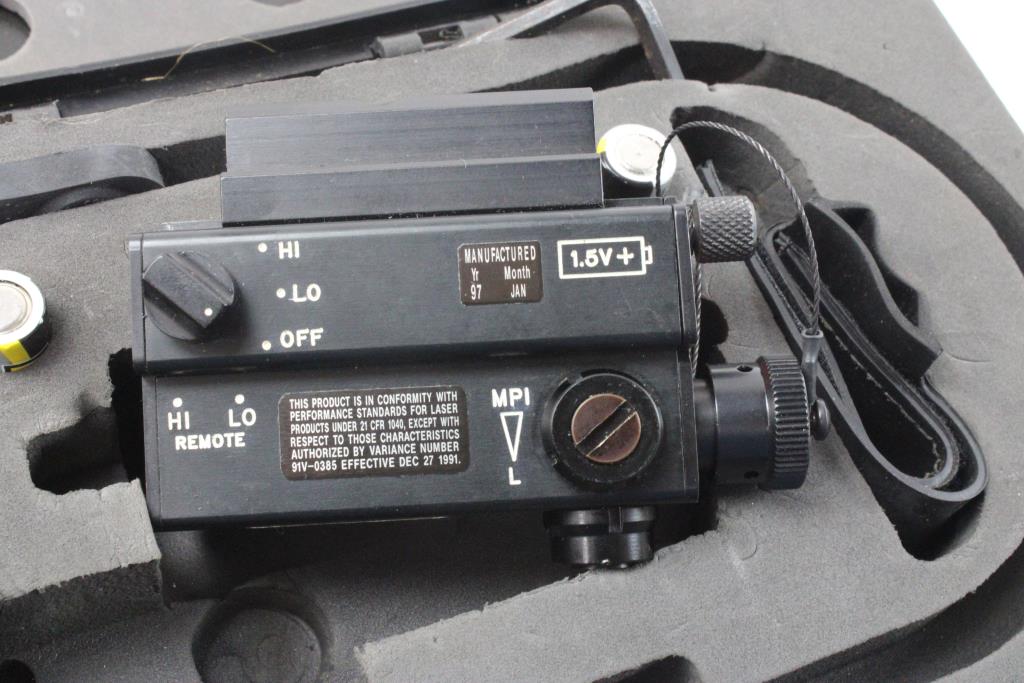

型号标签贴在底部，这是AIM-1/DLR

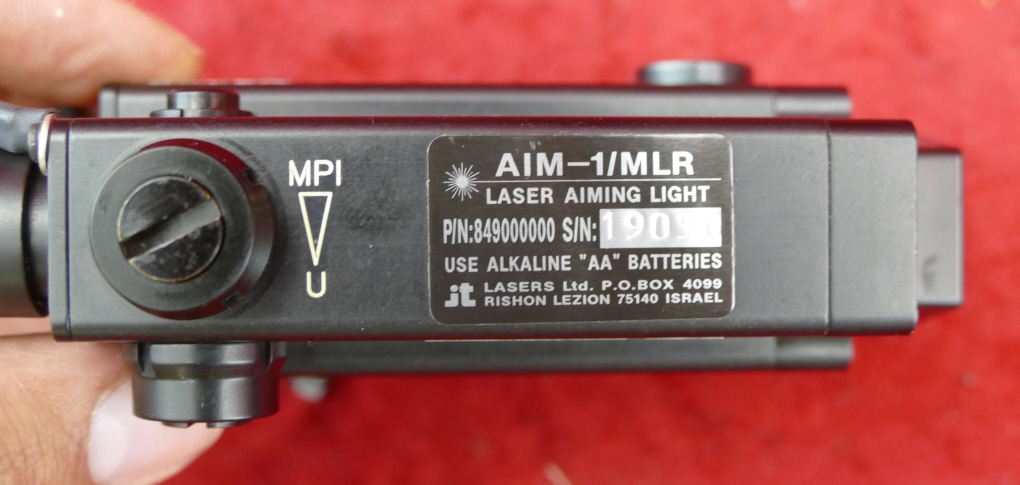

这是AIM-1/MLR

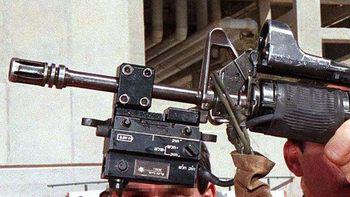

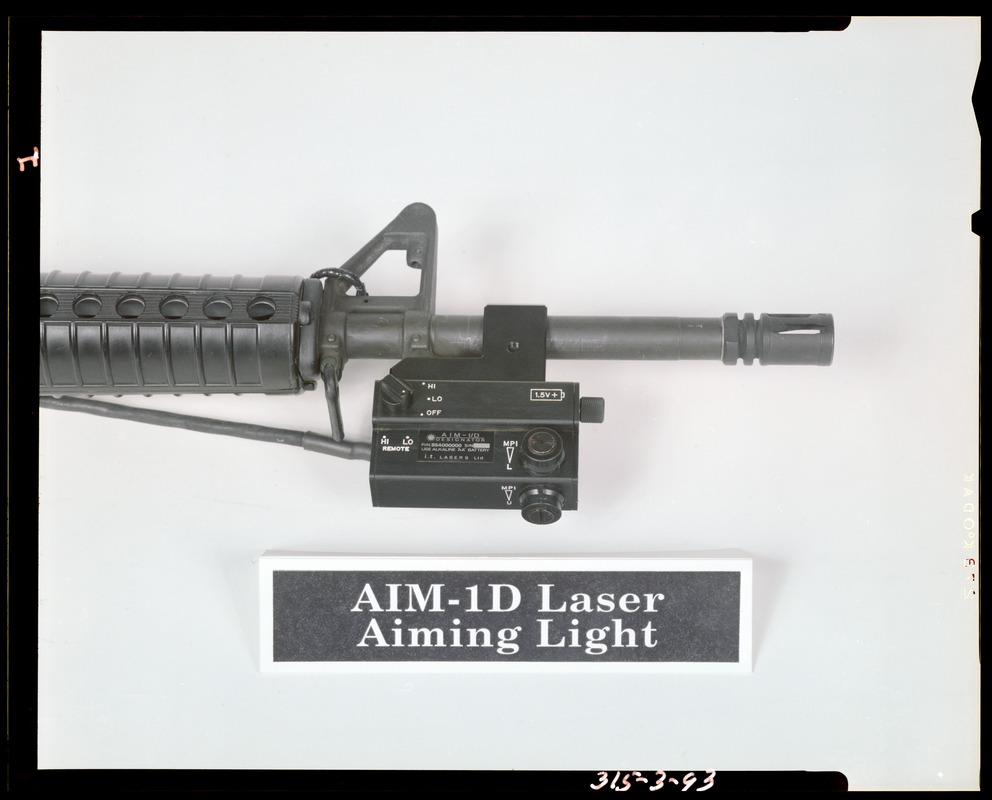

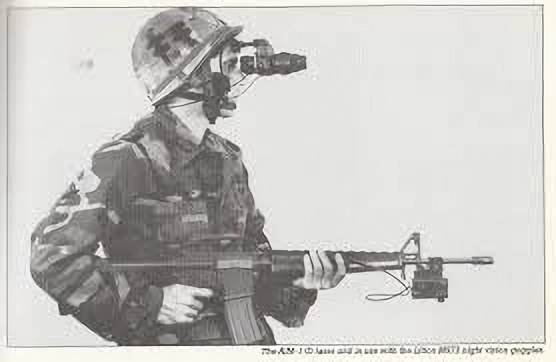

挂在M16A1枪管上的AIM-1/D
1993年在索马里的海豹六队黑队的狙击手，他们的RECCE步枪护木前下方都安装了一个AIM-1

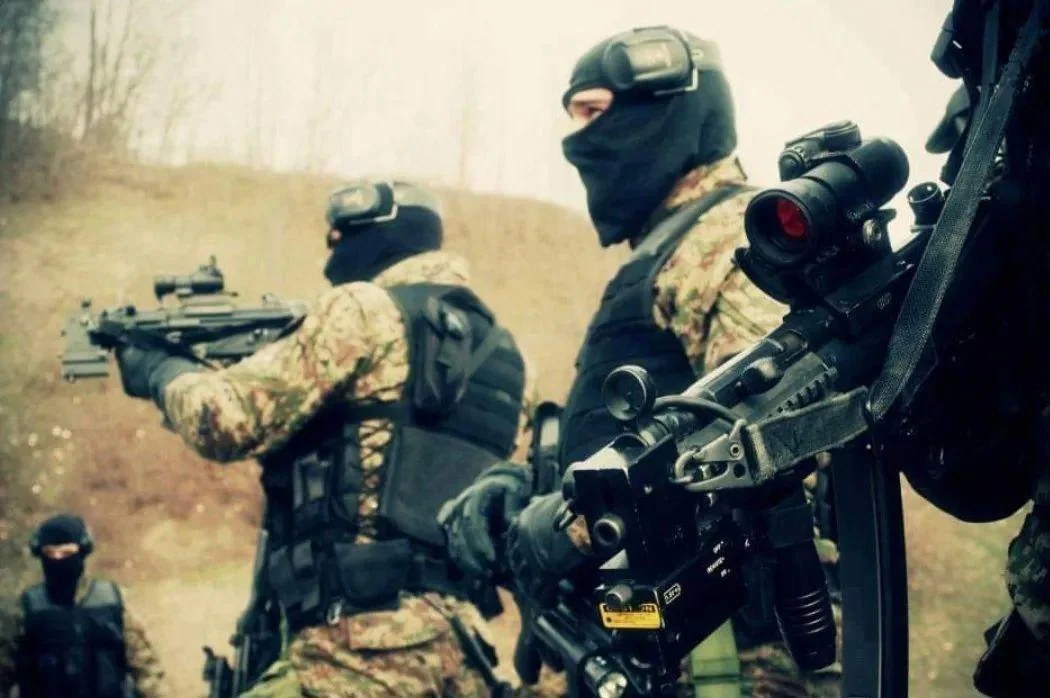

AIM-1/D可用于各种轻武器，例如M14或MP5
GCP系列红外激光指示器
GCP是Ground Commander's Pointer的缩写，根据美军在1996年发布的一份面向三角洲突击队和第24特种作战航空团这两大SMU单位的夜战手册中的描述，在当时这些单位就装备了名为GCP-1A和GCP-1B的红外激光指示器。后来还有GCP-2A，据说CCT就有装备。在2000年后的一些其他资料里，也有提到GCP系列的使用，涉及到的单位包含海军陆战队、陆军游骑兵等。GCP其实不同于后来的AN/PEQ2等多种枪械用激光指示器，它本身主要用途是地面目标指示和引导空中支援，但配合夜视镜后，在近距离进行作为枪支的应急瞄准手段也是可以的。事实上，后来那些专用的枪械激光指示器同样可以兼职充当目标指示功能，所以当大量装备枪械激光指示器后，GCP系列就不怎么见着了。（网友Cerakote® Cat提供资料）

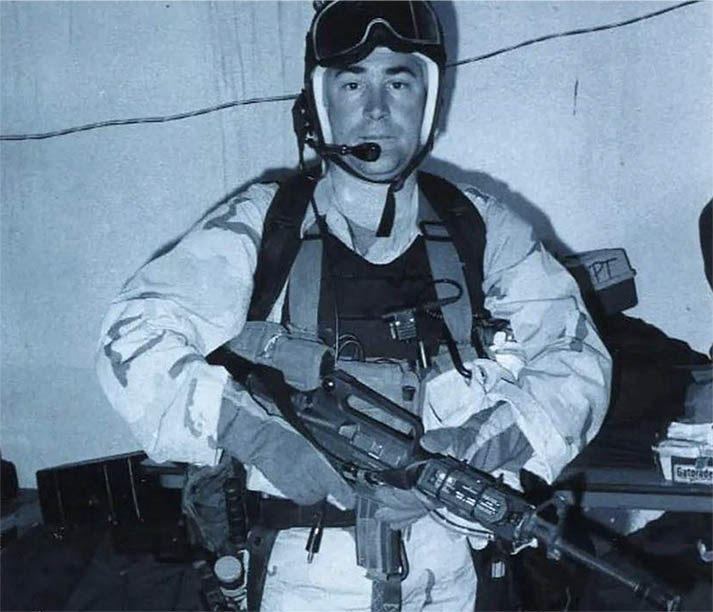

 GCP-1A |

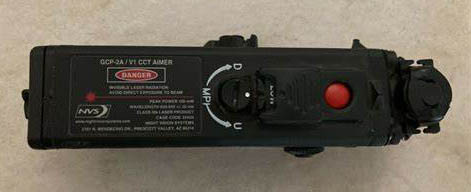

 GCP-2A |

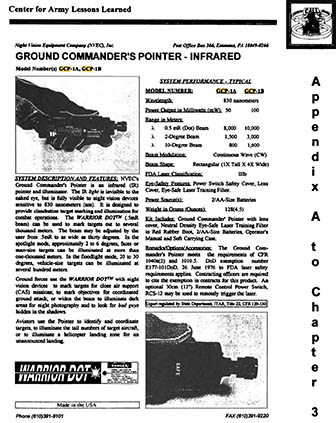

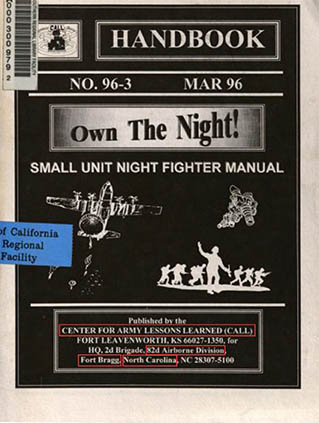

那份夜战手册上的描述，手册上的发布单位分别 是布拉格堡和北卡罗来纳州，所以对应的应该是三角洲突击队和24STS
1993年索马里哥特蛇行动里参与艾琳作战的一名24 STS队员，他的COLT 723的护木上就捆绑了一个早期的GCP激光指示器
1995年一位美国陆军特种部队（绿色贝雷帽）的M4A1，上面就安装了一个ITT的Night Ranger 4x夜视瞄准镜，而护木右侧则捆绑了一个GCP-2激光指示器
AN/PEQ-2 ITPIAL

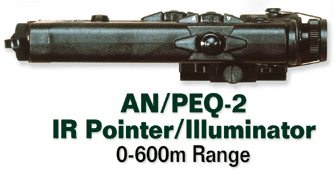

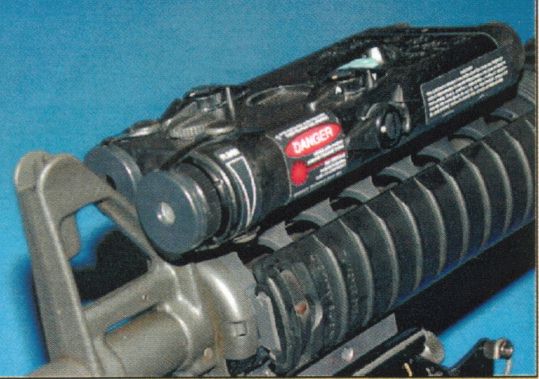

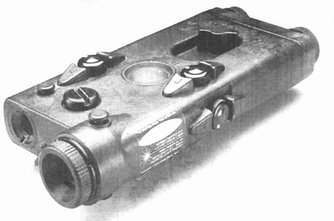

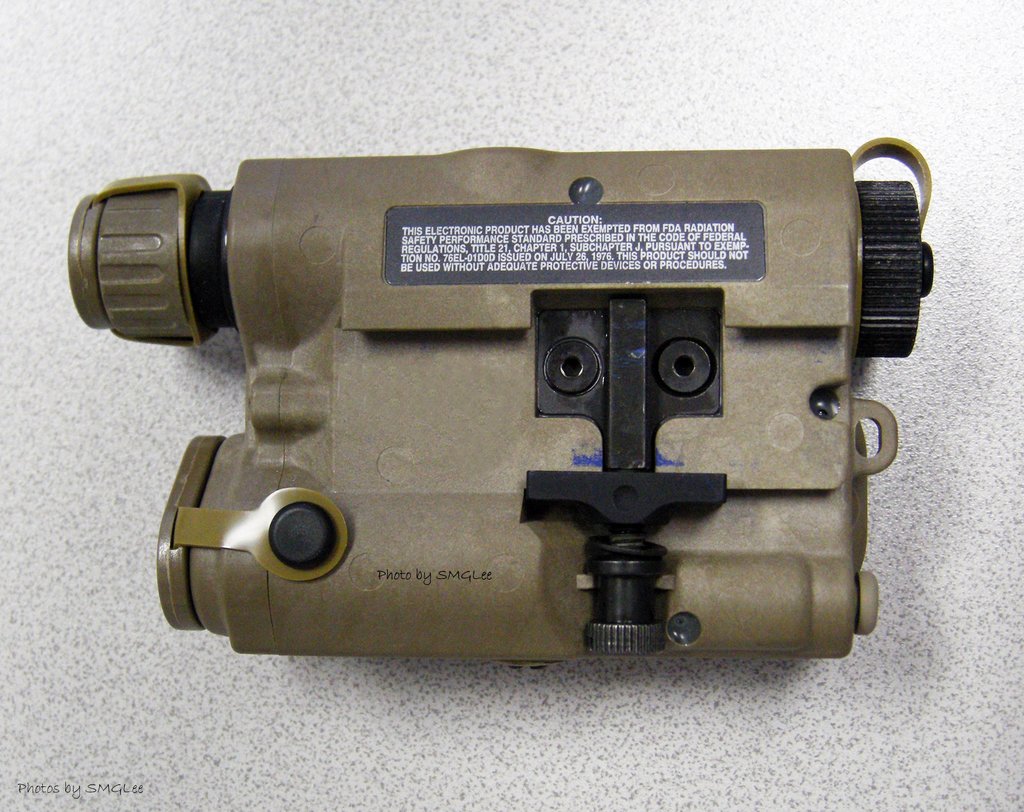

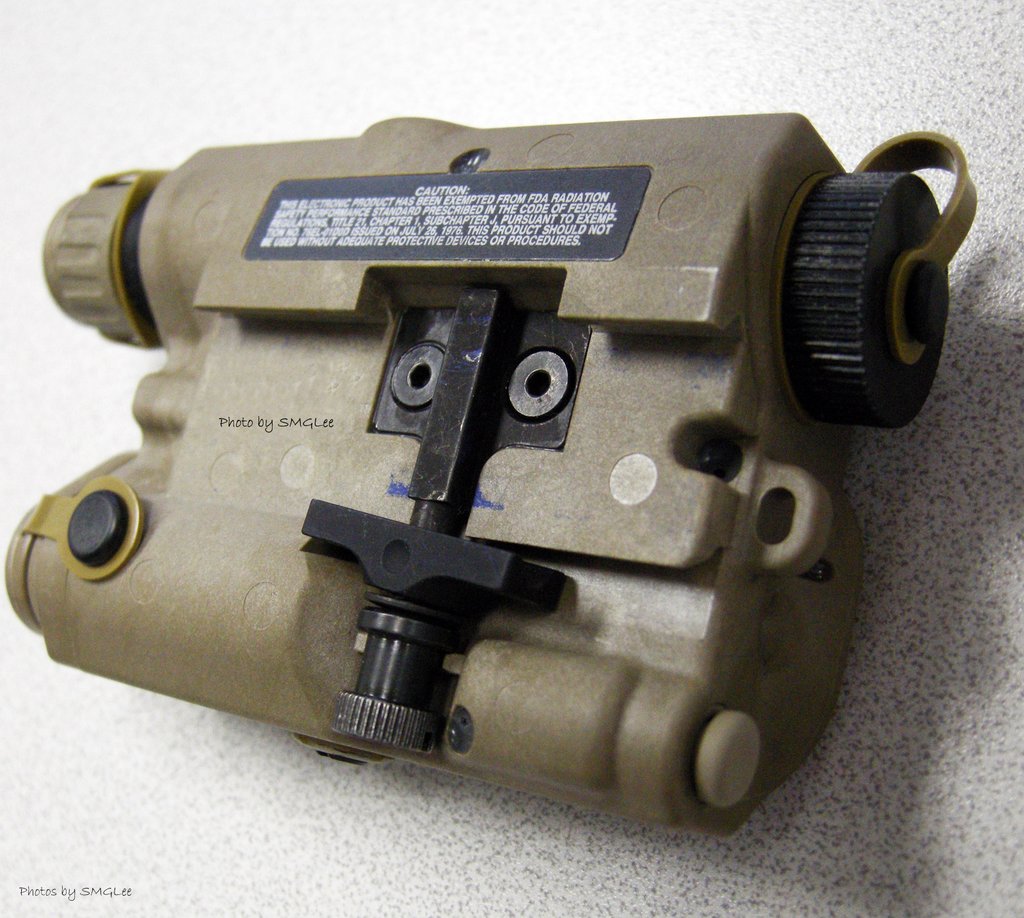

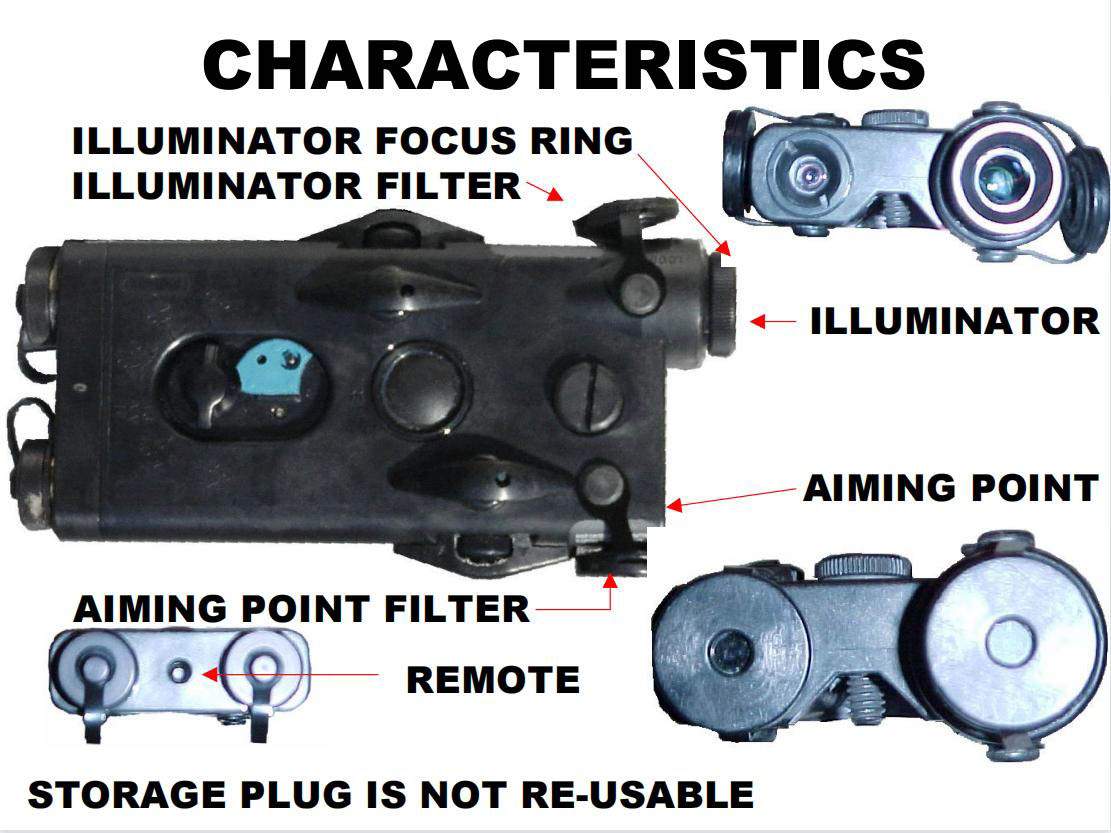

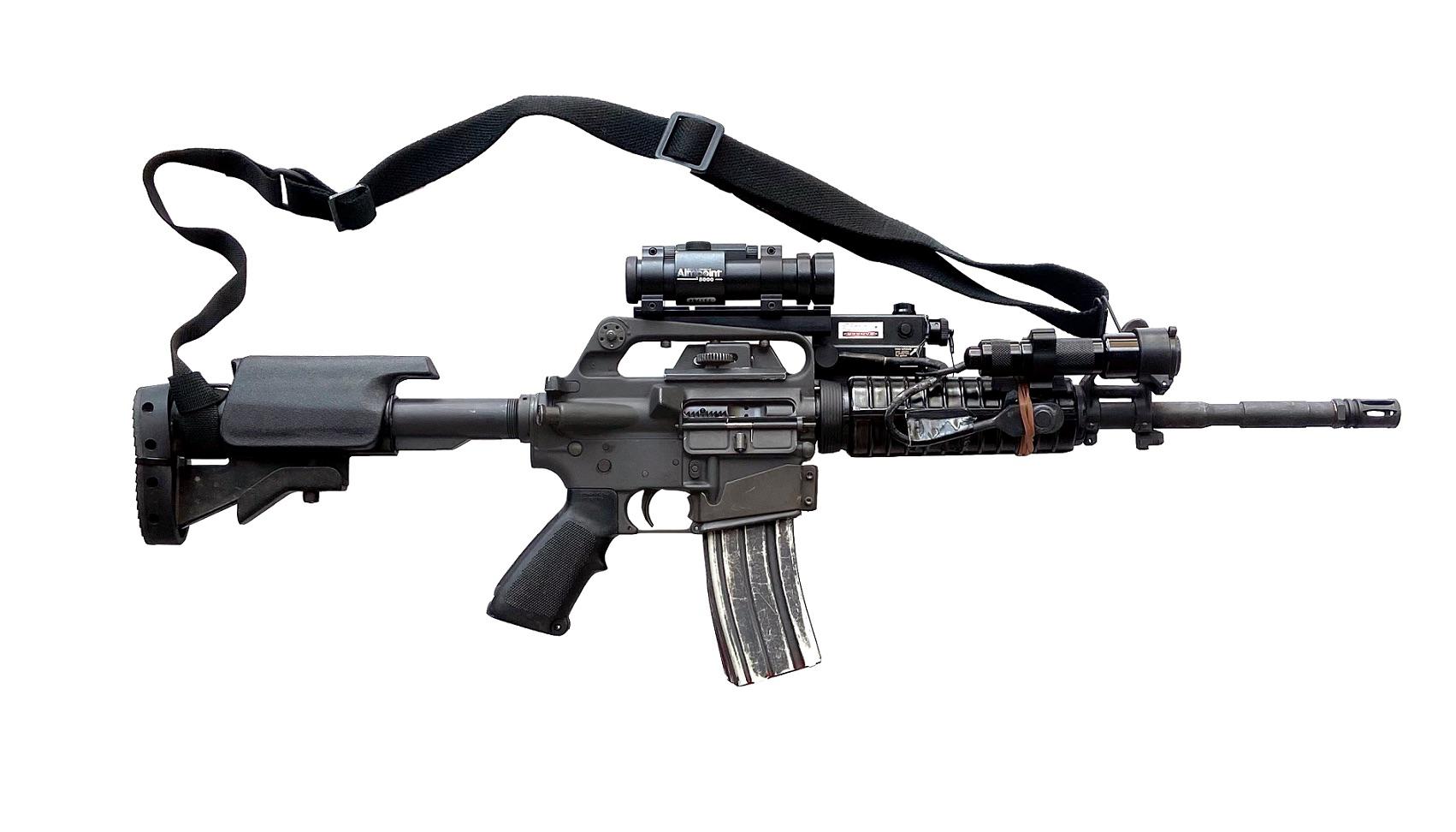

AN/PEQ-2 Target Pointer/Illuminator/Aiming Light（ITPIAL）红外激光指示器射程可达600m，可以直接安装在RIS/RAS护木上，也可以在普通的M16A2护木上使用。主要有两个功能，一个是发射红外激光进行目标指示或辅助瞄准，另一个是红外补光，增强夜视仪的夜视距离。在使用模式上，有低功能和高功能可供选择。该激光指示器被美军大量采用，在其他国家的军队（如加拿大的C7/C8）也有使用。
改进型AP/PEQ-2A增加了一个蓝色可拆卸的安全档块，安装后阻止模块选择旋钮选择至高功率模式（为保护眼睛）。

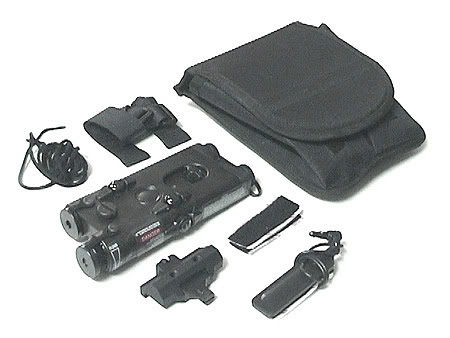

 AN/PEQ-2研制的年代虽然已经出现了皮卡汀尼导轨，但导轨护木还没有流行起来，因此提供了安装在旧式圆形护木上的接口 |
 |

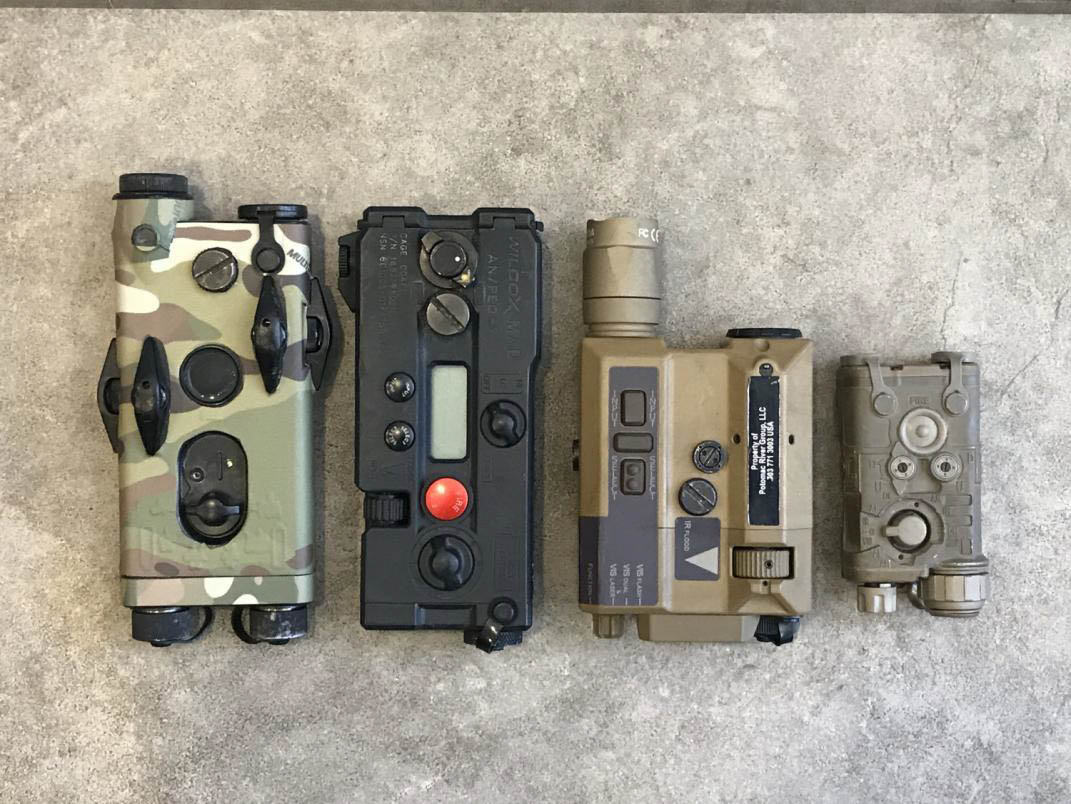

AN/PEQ-7 MAD
 |
 |
AN/PEQ-7 MAD（“指多功能瞄准设备”Multi-Aiming Device）是一款一体化多功能激光指示器， 由WILCOX公司设计制造，并且与KAC的RAS II以及该系统的SureFire特规枪灯参与竞标过SOPMOD BLOCK II系统。 AN/PEQ-7的出现早于WILCOX公司后来推出的RAPTAR以及RAID系列激光指示器，甚至在这两者的设计中还可以看见AN/PEQ-7的影子， 比如指示器上红外补光器光圈聚散光调节的旋钮布局，以及RAID X的OLED显示屏功能的部分保留、 RAID X的功率选择和模式选择布局。TFB上的一位作者认为， WILCOX MAD AN/PEQ-7在当时来说可以说是一款革命性的激光指示器，这款指示器在全球反恐战争期间问世， 原定其将会替代L3 Insight公司的AN/PEQ-2，与Insight公司的ATP-000-A1/2竞争（即后来的AN/PEQ-15）作为下一代指示器。但由于AN/PEQ-7与AN/PEQ-2的体积差别不大， 而L3 Insight提交的竞标样品的体积更小、重量更轻， 因此WILCOX的AN/PEQ-7还是败给了AN/PEQ-15。
|
|
|
|
与所有WILCOX公司所设计生产的激光指示器一样，AN/PEQ-7的功能相当丰富。在同等体积下，AN/PEQ-2只有IR（红外光）功能，而AN/PEQ-7既有VIS（可见光）也有IR功能，且为三头同轴（即红外补光、红外指示与可见光指示共用一个调节轴） ， 这样的优势是在日间通过归零可见指示激光后， 红外补光与红外指示激光也已经同时校准， 而同期的指示器如AN/PEQ-15或者Steiner公司的DBAL系列只有红外指示与可见光指示同轴，红外补光只能在夜间通过佩戴夜视仪进行校准。
AN/PEQ-7有一个可见光红色激光器（635NM波段，功率为5毫瓦）以及一个红外激光瞄准器（830NM波段，低功率挡位为1毫瓦，高功率挡位为24毫瓦）和红外激光照明器（830NM波段，低功率挡位为1毫瓦，高功率挡位为24毫瓦）。

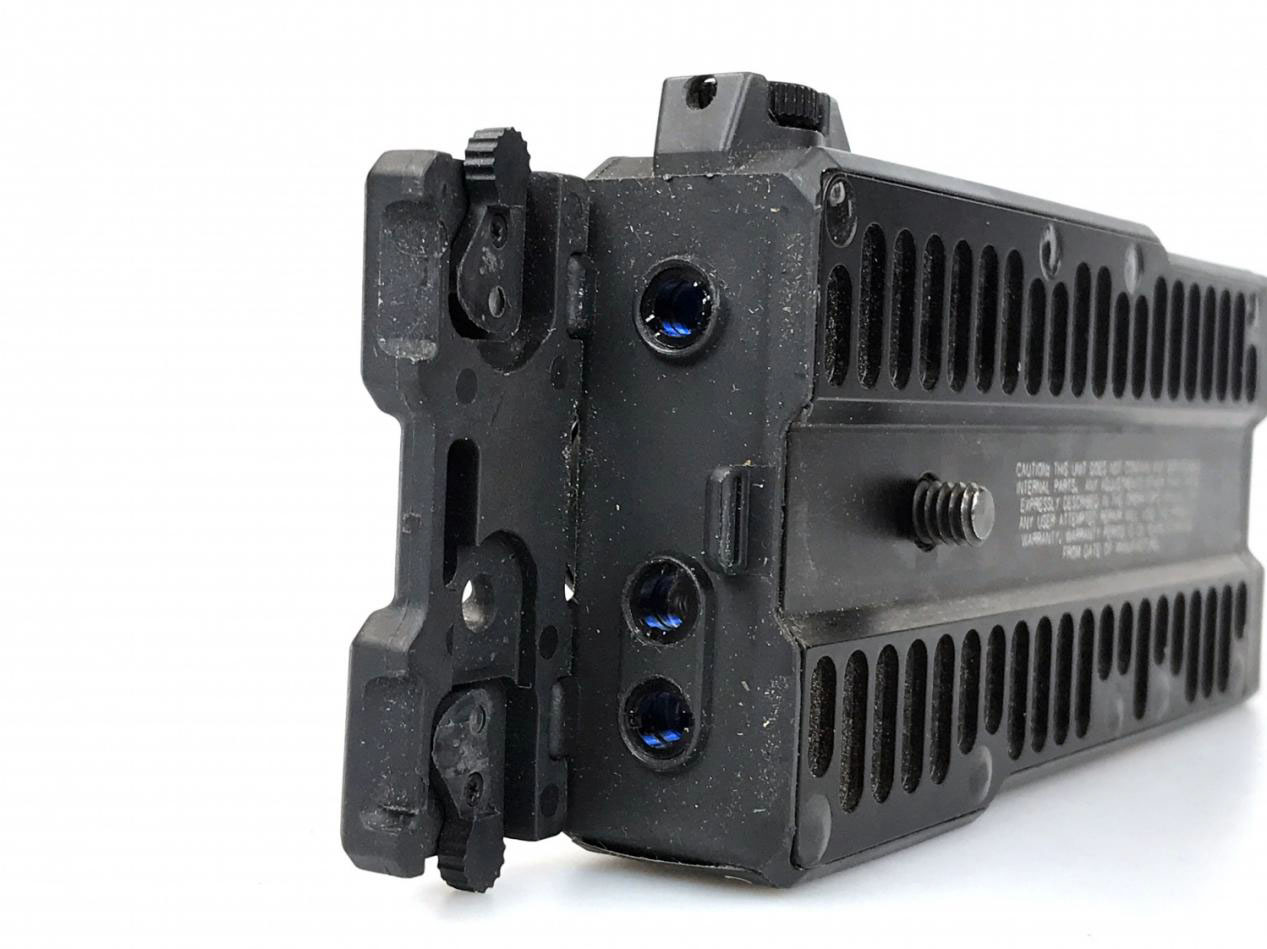

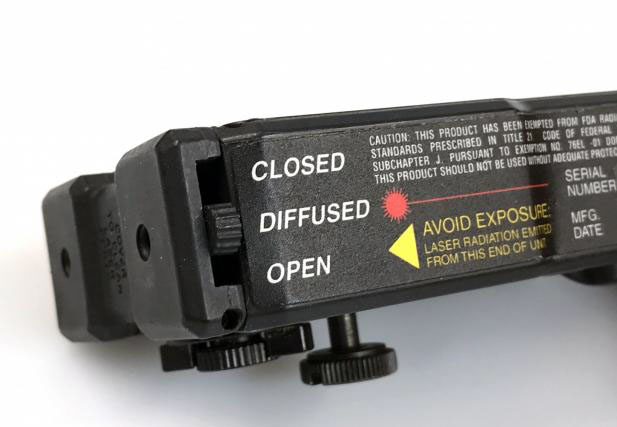

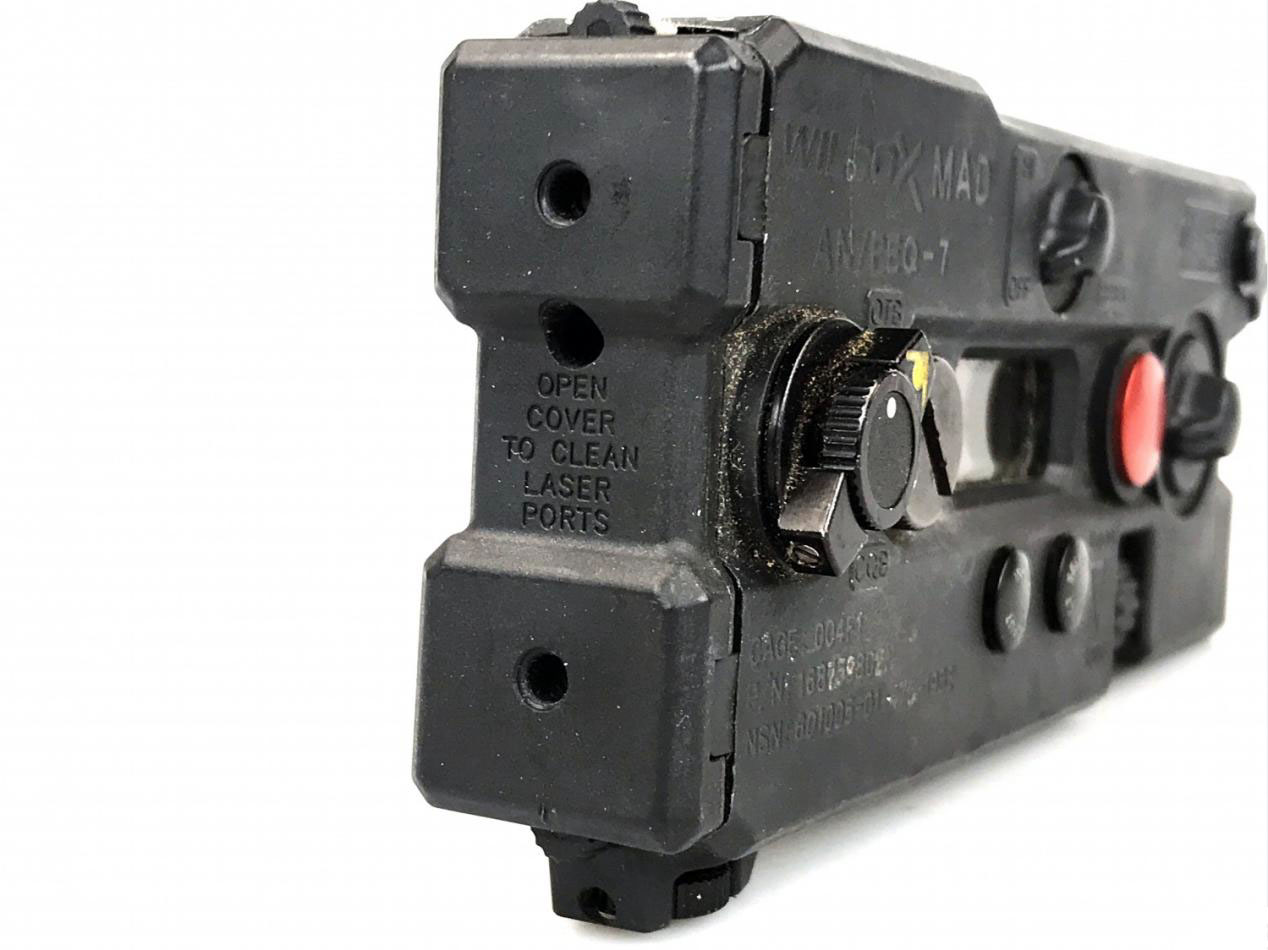

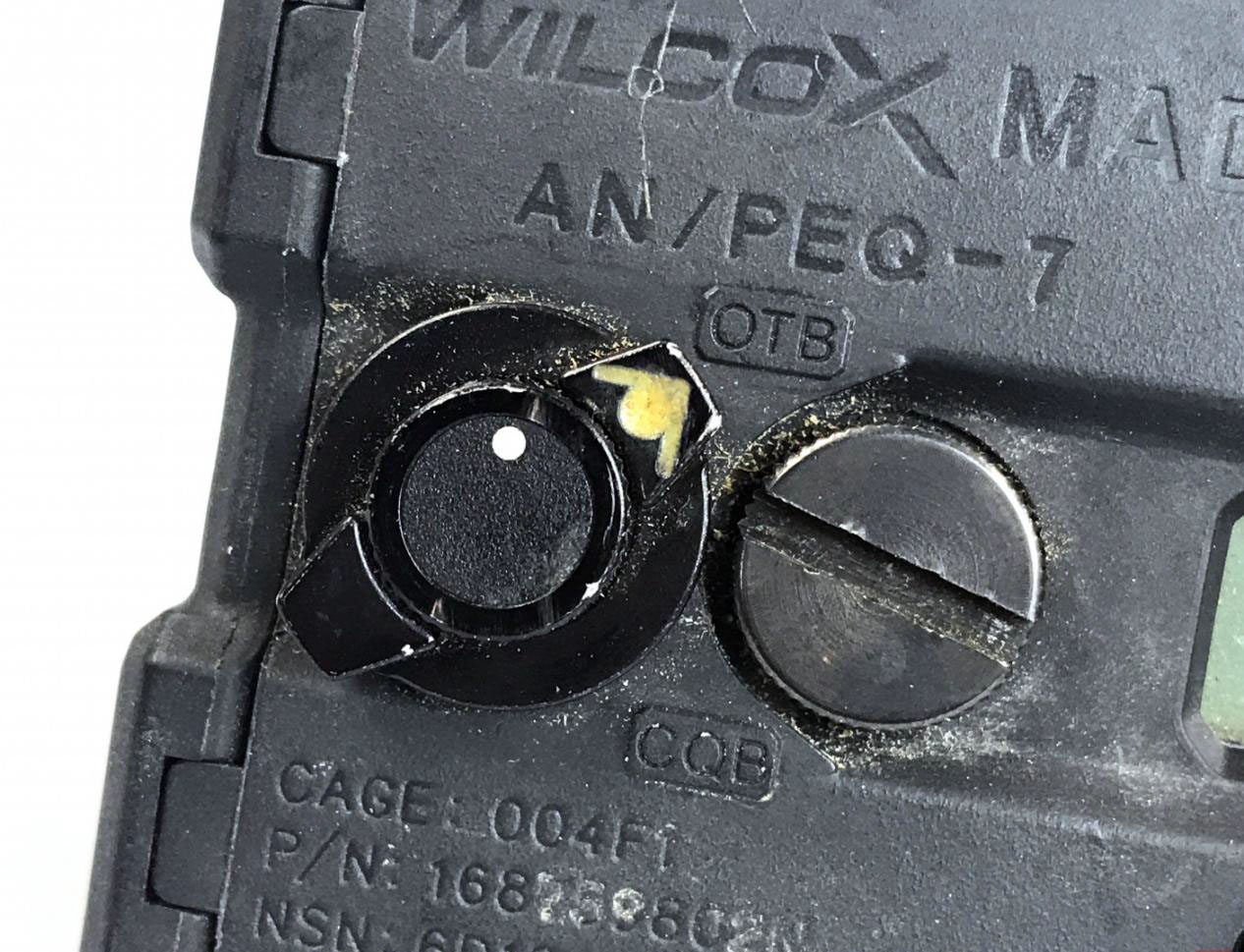

AN/PEQ-7有一个有趣的功能，当射手需要快速切换归零距离时，射手只需要旋转一个带有黄色箭头的大旋钮就可以实现。黄色旋钮周围有两个档位：OTB档和CQB档。OTB代表Over The Beach，该档位的归零距离设置在150米上；而CQB档位的归零距离为7米。旋钮的中心位置是激光瞄准器的风偏调整旋钮。在射手对风偏进行调节时，可以感受到段落感（旋转旋钮有明显咔嗒声）。LCD显示屏的正上方为指示器的总开关。使用者可以在此处为激光器选择低功率输出挡位或高功率输出挡位。AN/PEQ-7由单节CR123 3V一次性电池供电。

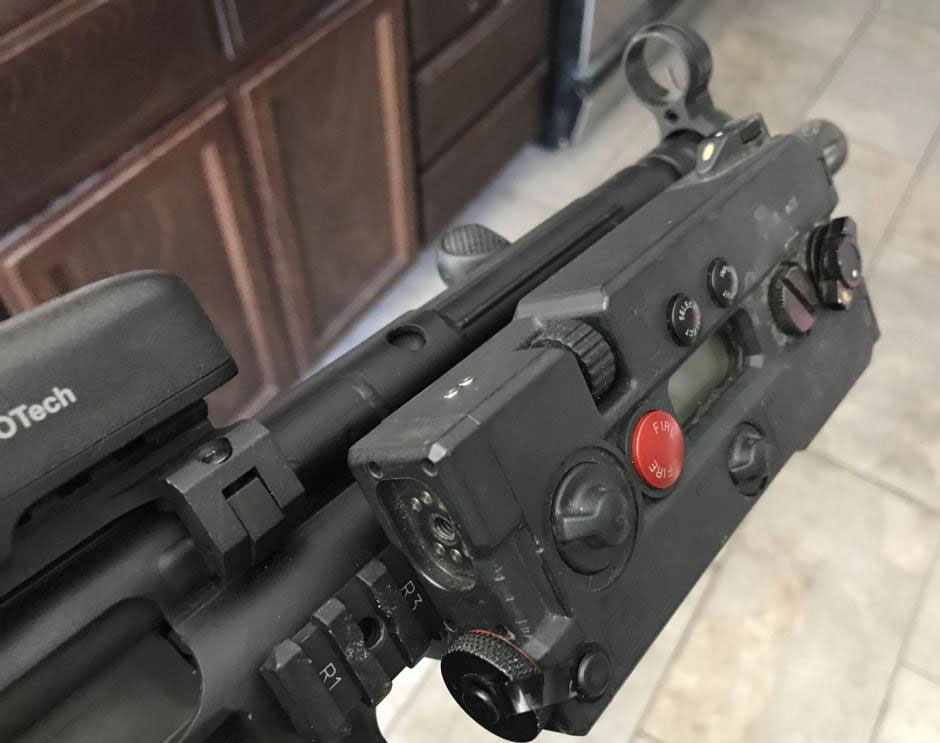

 快速归零距离切换旋钮，挡位是OTB和CQB |

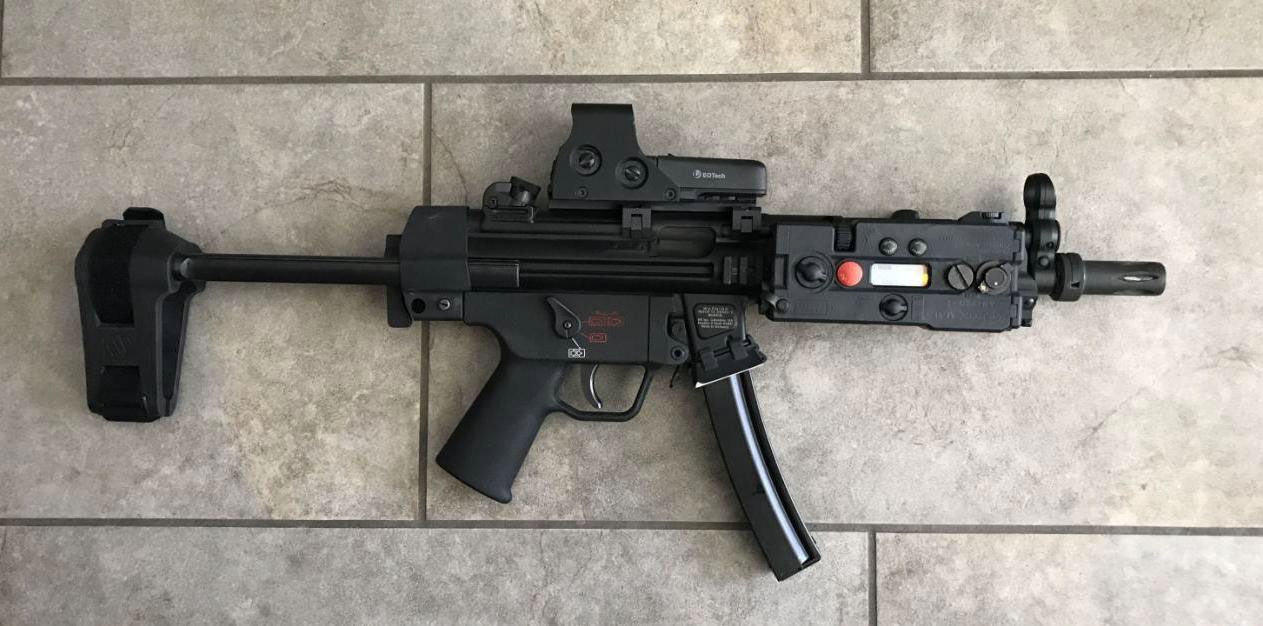

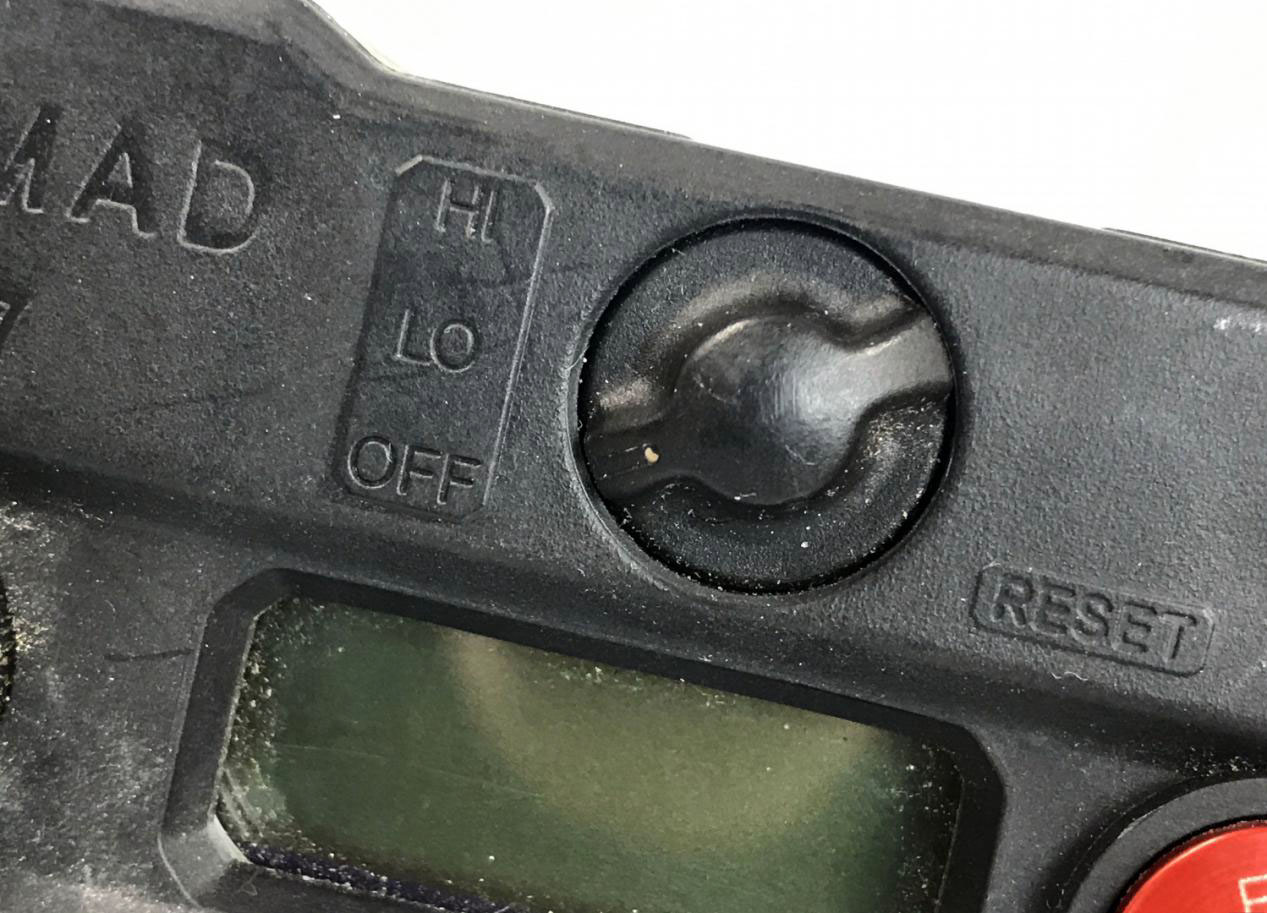

 档位及总开关，标记从上至下分别为：高功率、低功率、关闭 |

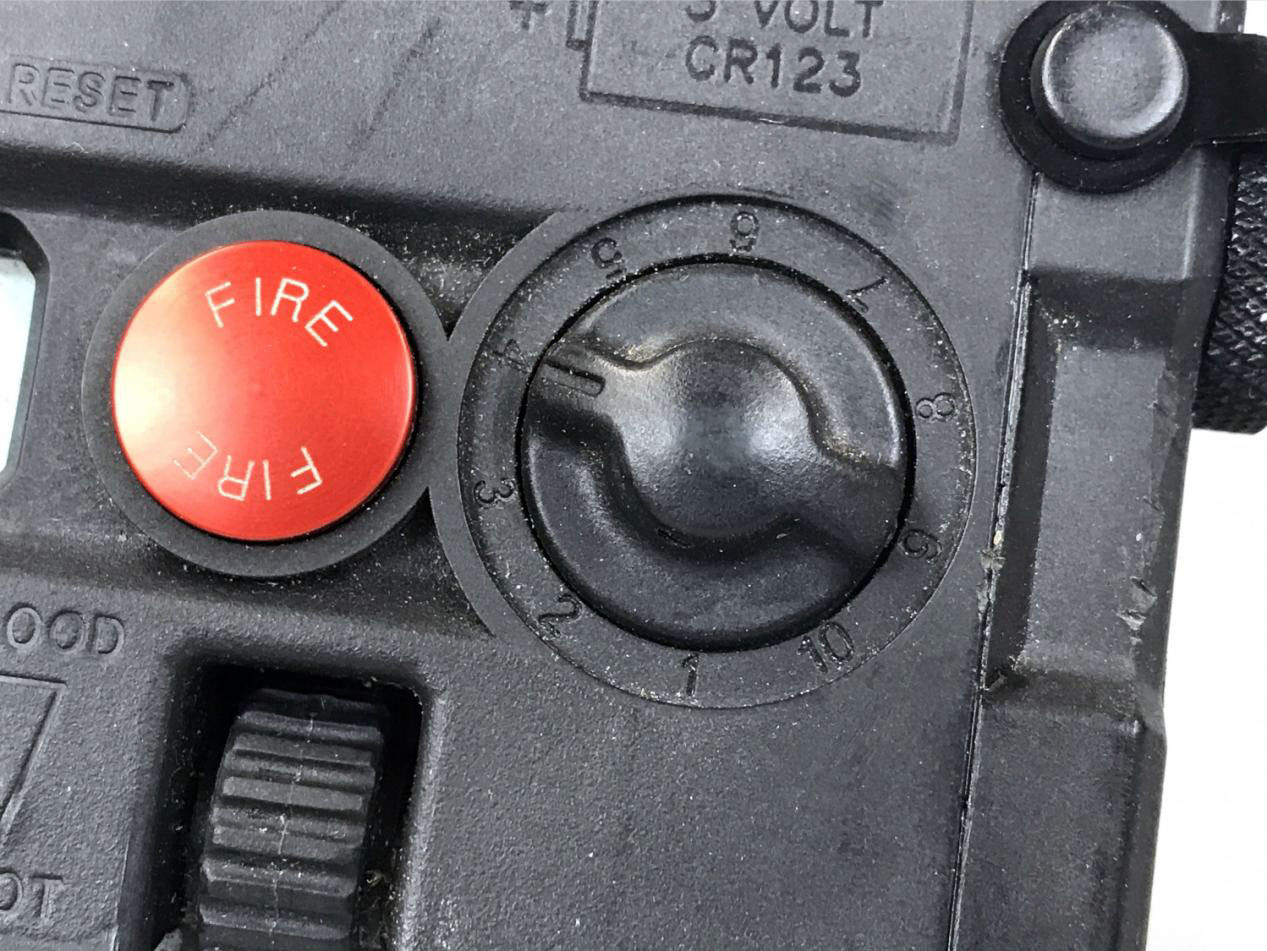

模式选择旋钮周围标注了10个档位，但仅有 1-6 号档位可用。7-10由于内部被限位导致锁定无法被选择，根据说明书，这些档位将在后续开发的过程中使用。不过，由于AN/PEQ-7 已经落选，WILCOX早已经放弃对其进行进一步开发。目前， 可用的6种模式分别为：
|
 模块选择旋钮 |
  LED显示屏，当使用IR模式时会有照明光 |

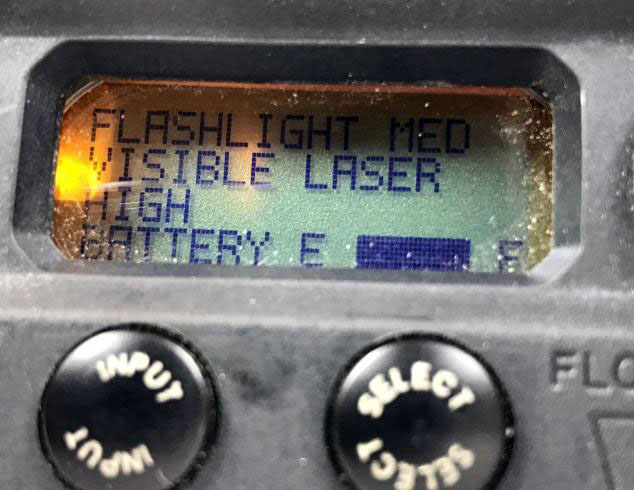

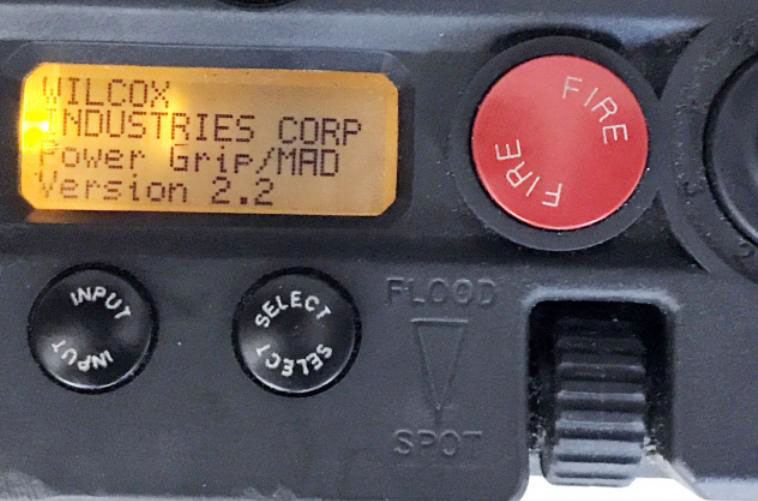

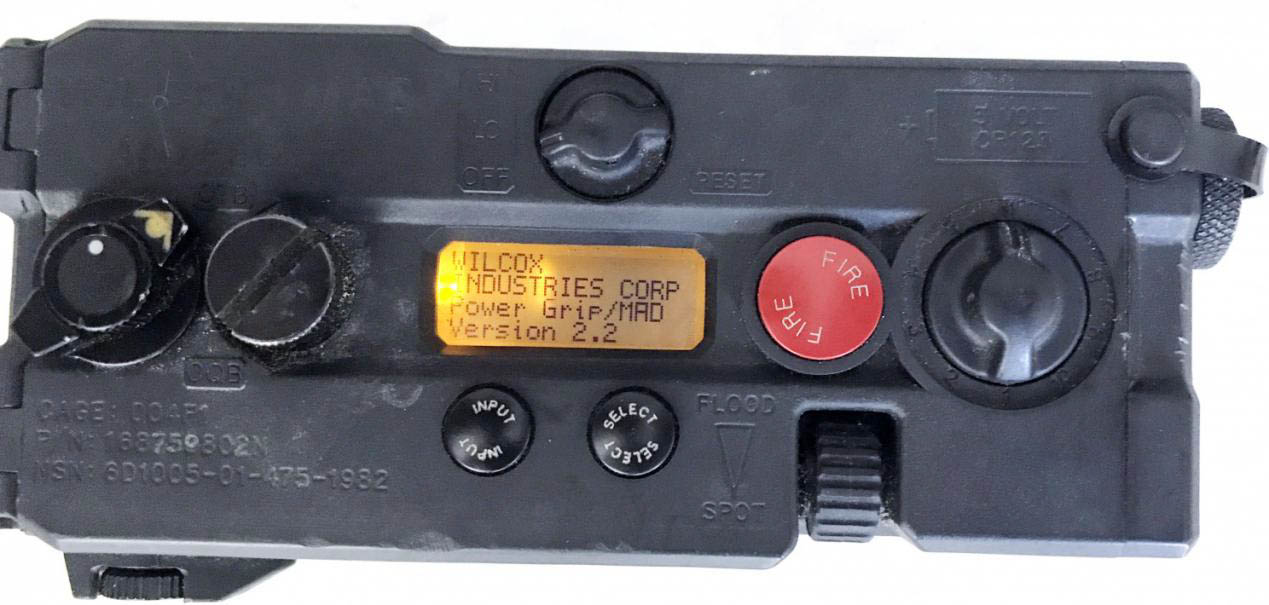

当使用者改变档位时，LCD显示屏会显示指示器所处的模式，并持续一段时间（可以通过编程模式调节模式的显示时长）。另外，显示器还会显示激光输出模式和电池的剩余电量。当使用者处于VIS模式时，显示屏周围较亮的琥珀色LED会对其打光， 从而辅助显示其内容。

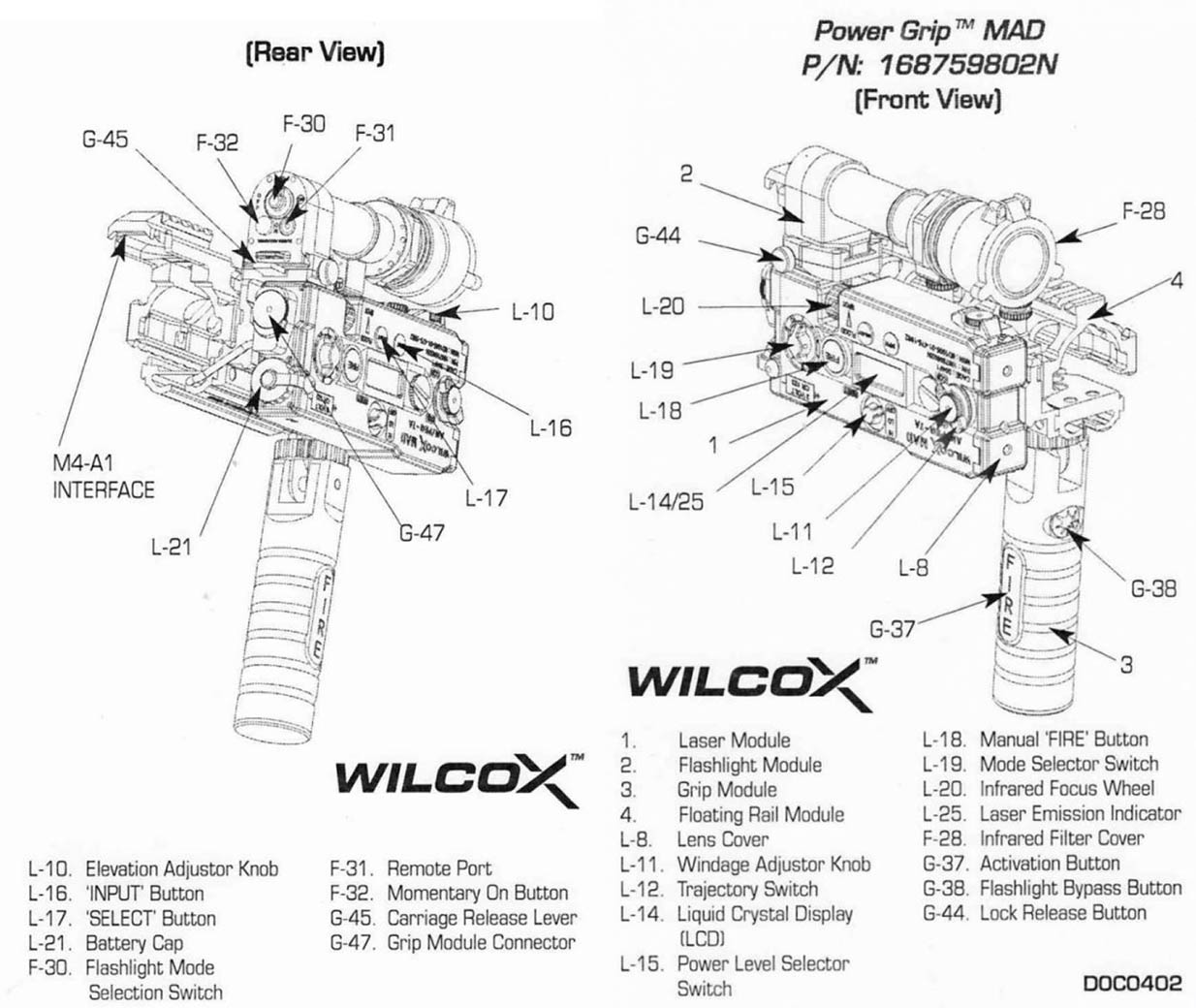

AN/PEQ-7具有一定的模块化设计， 整套系统中具有一些可选配件。比如一套可拆卸的SureFire辅助照明用枪灯，以及集成了一套控制开关的可折叠垂直握把（叫MAD Grip），握把上集成的控制开关用于控制集成在AN/PEQ-7上的SureFire枪灯。SureFire生产的可拆卸枪灯可适配所有SureFire生产的C系列或P系列灯头。

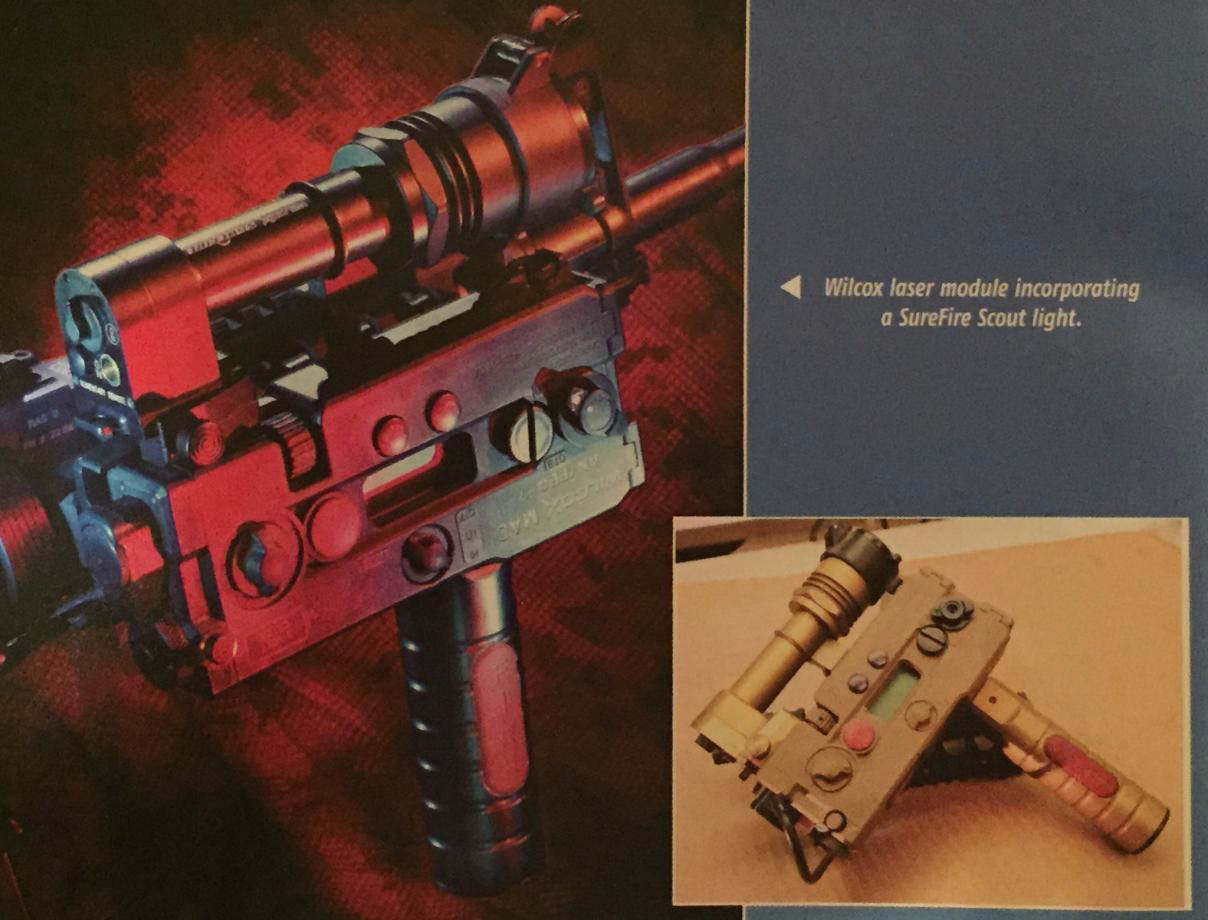

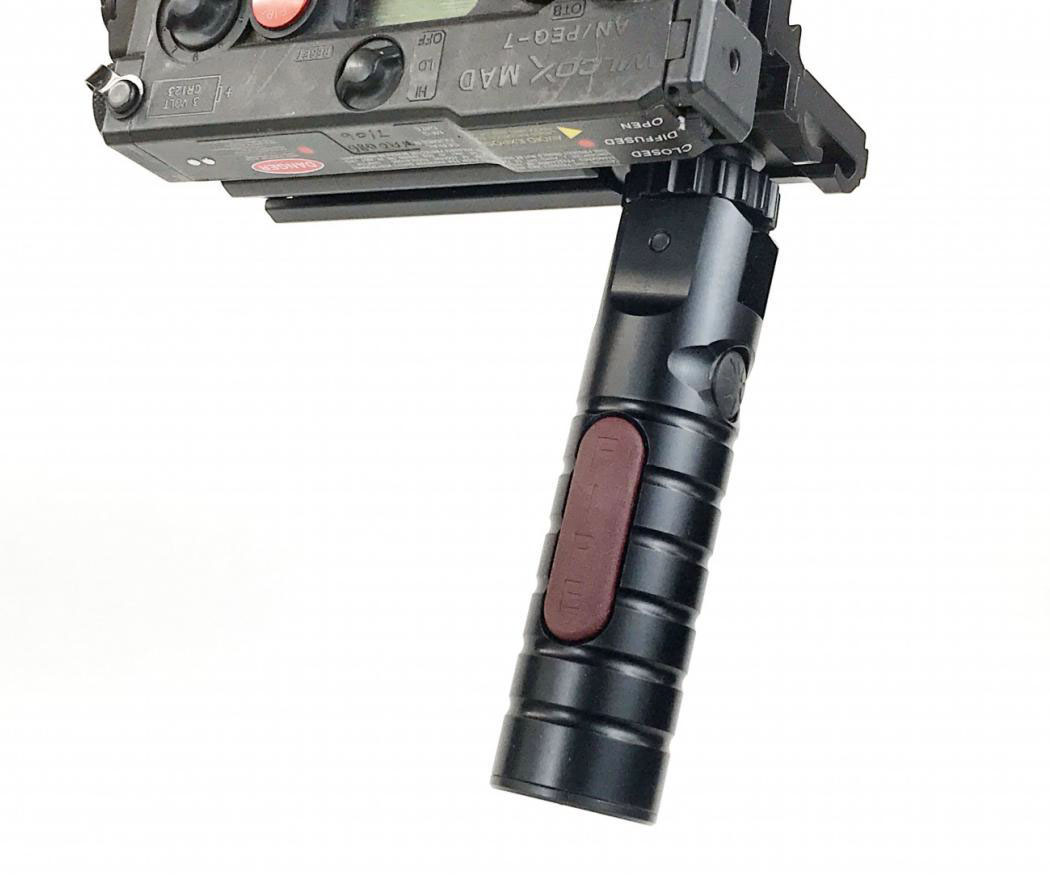

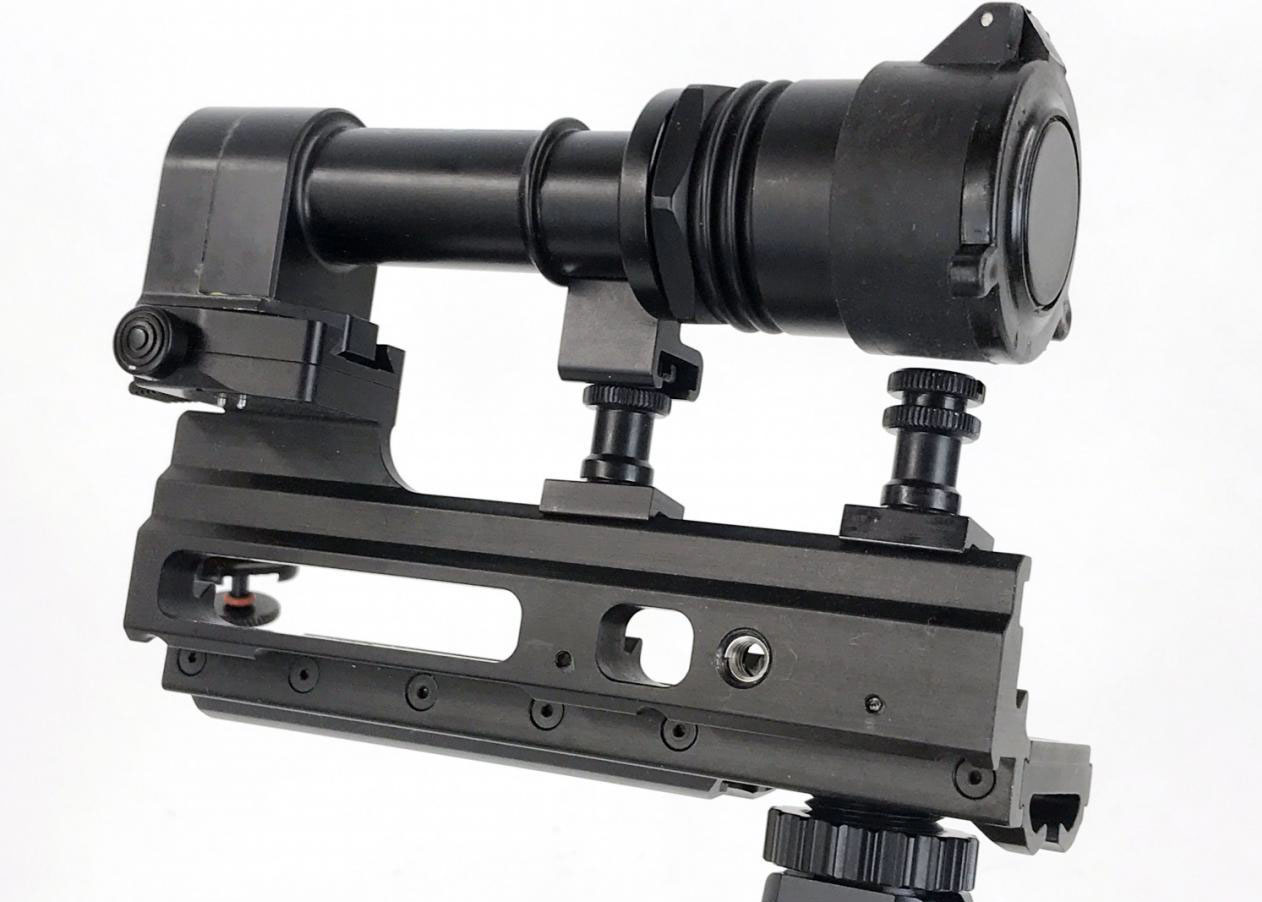

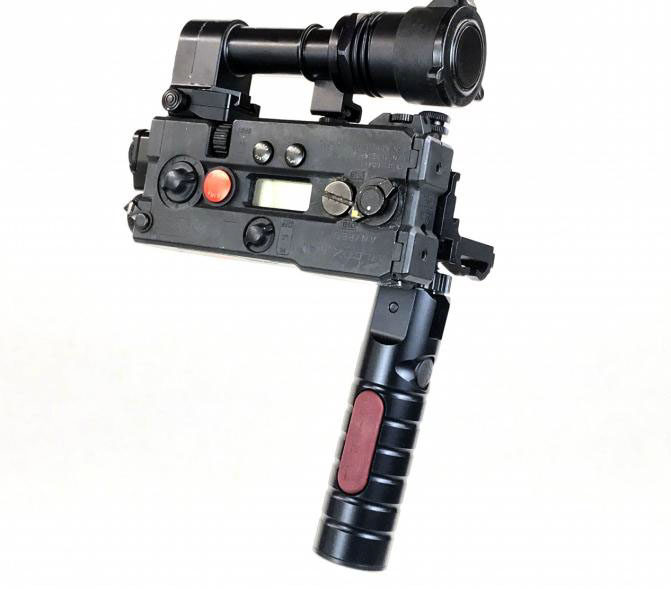

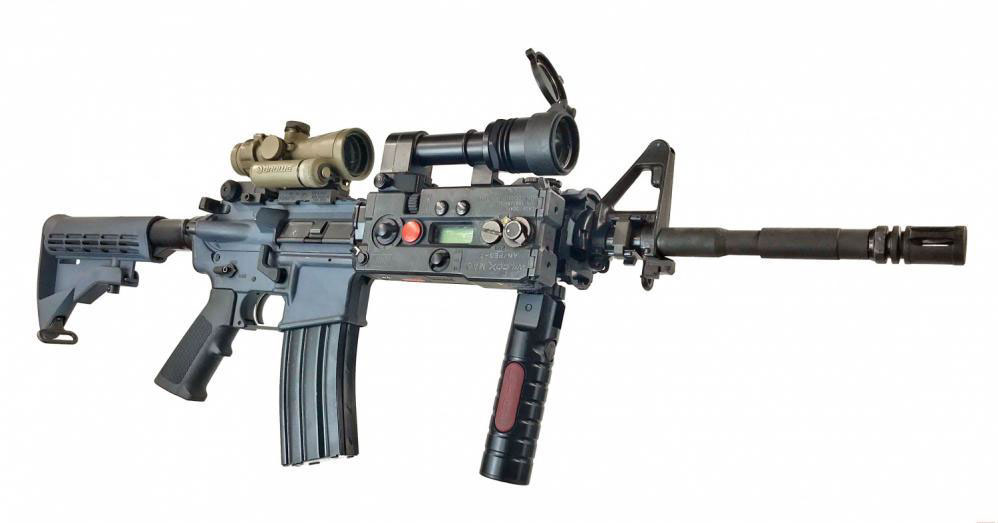

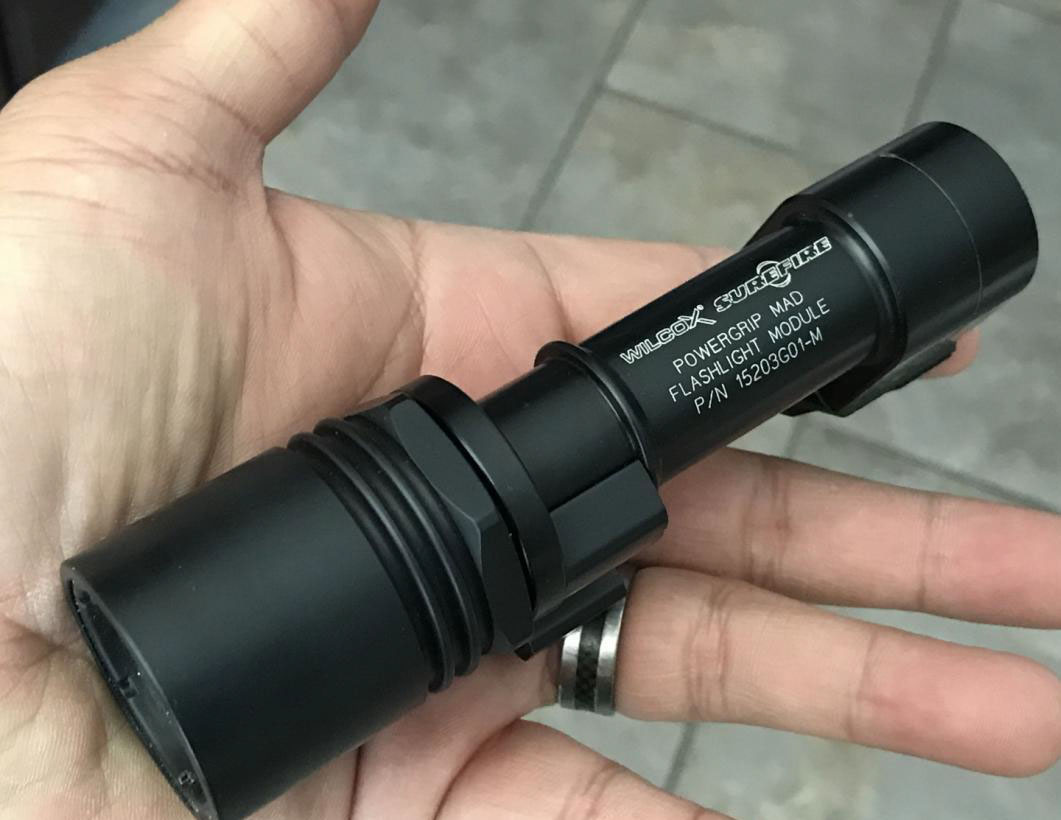

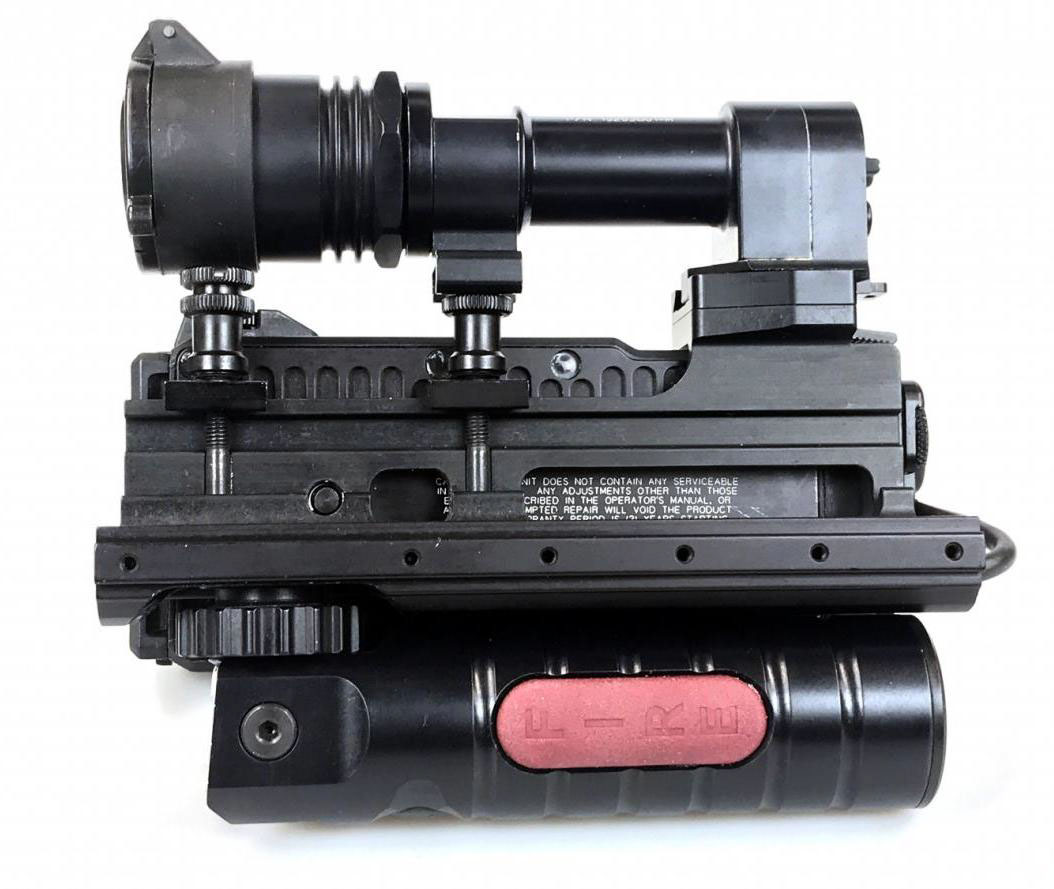

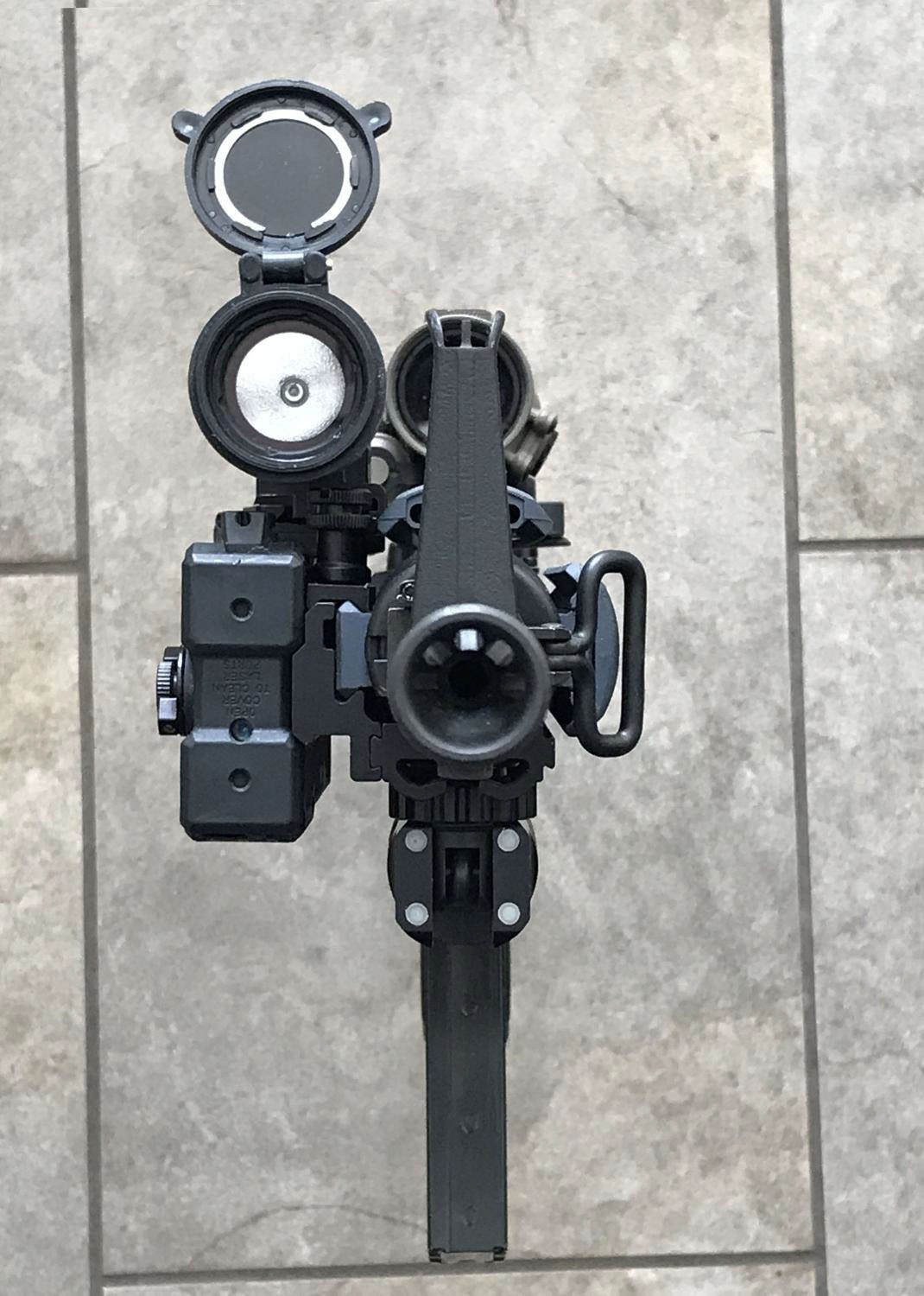

PEQ-7的可拆卸战术灯及可折叠握把
AN/PEQ-15 ATPIAL

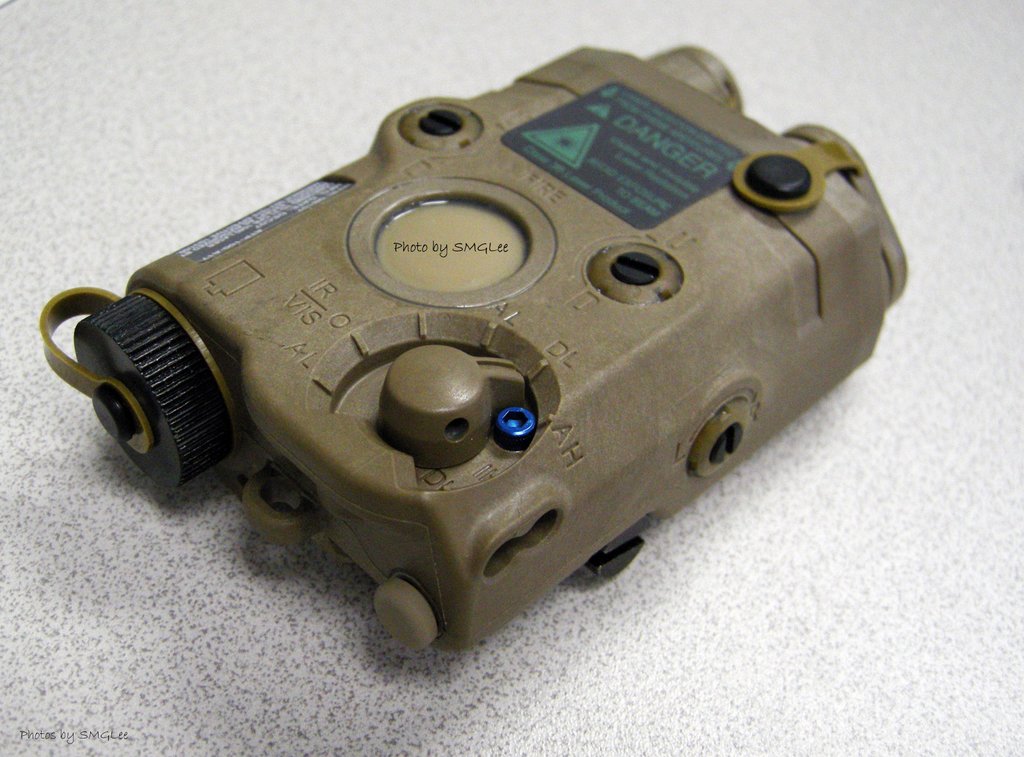

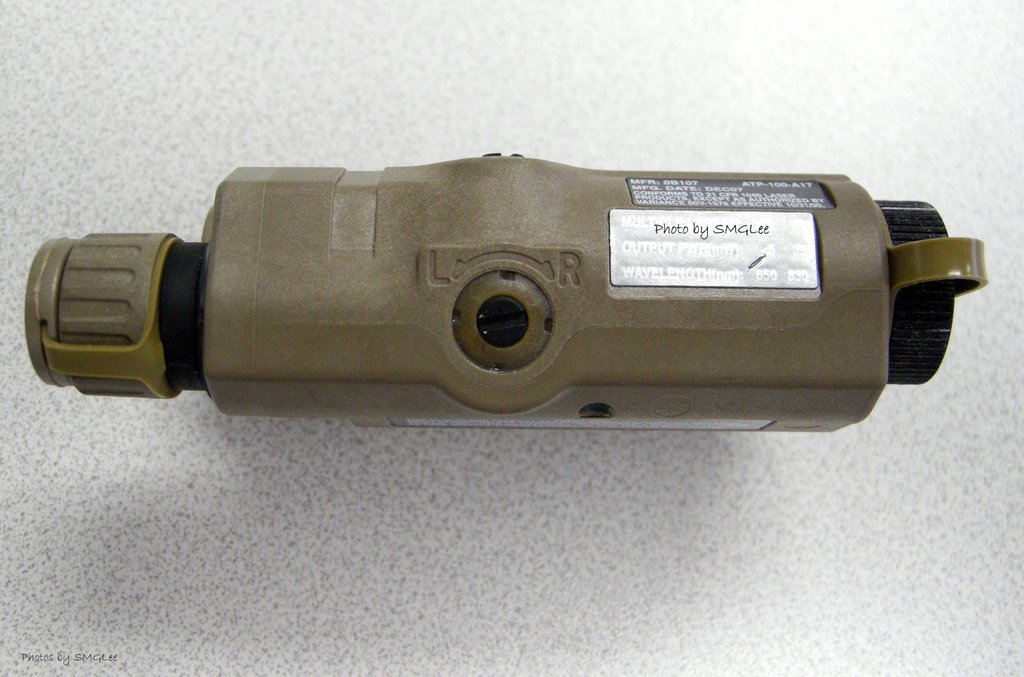

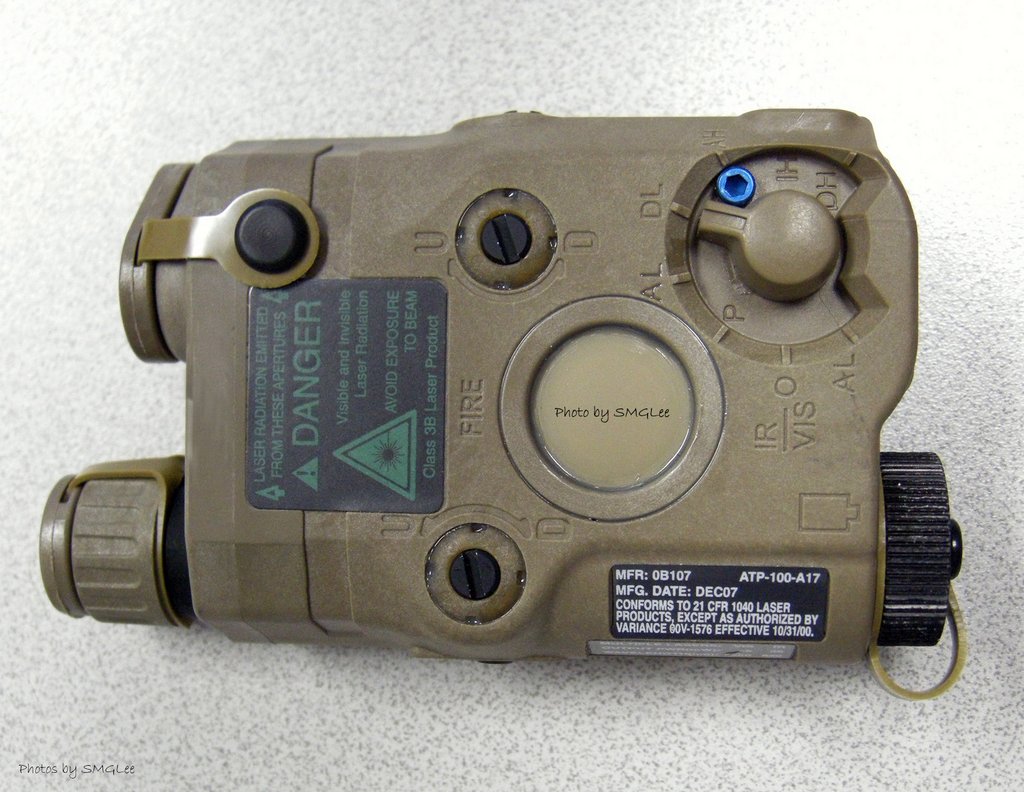

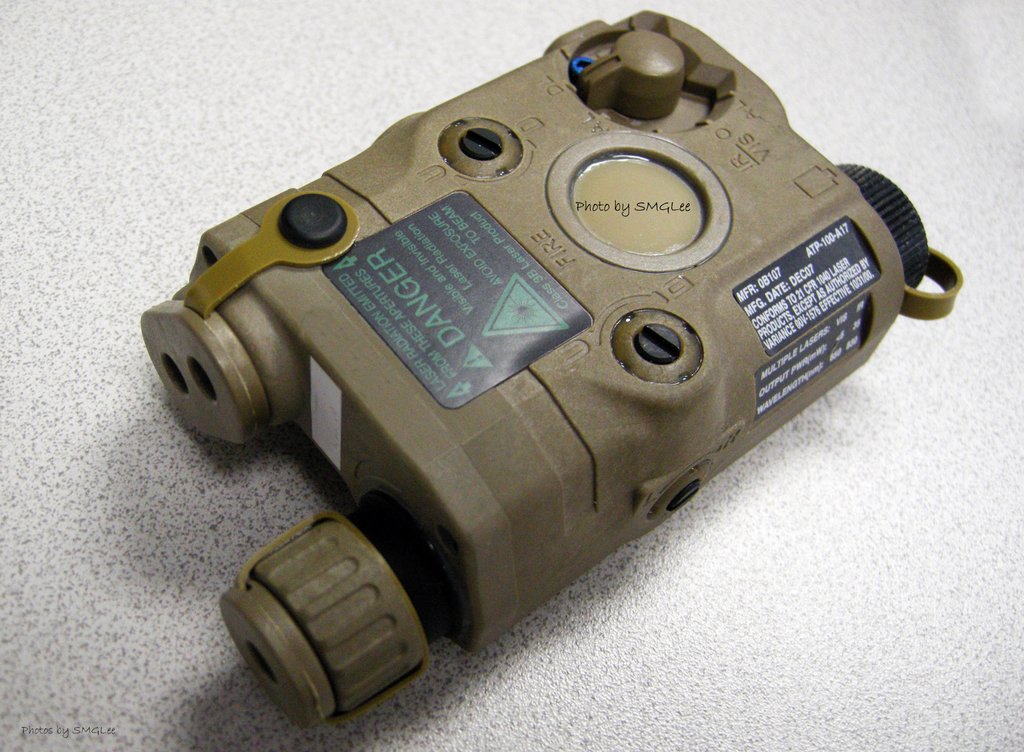

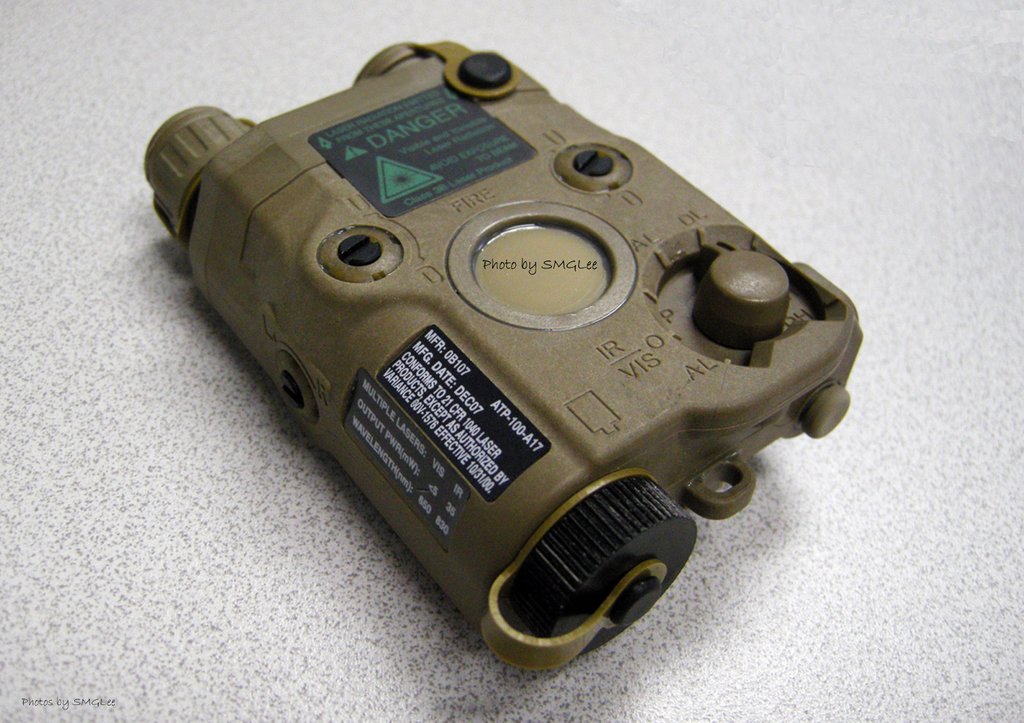

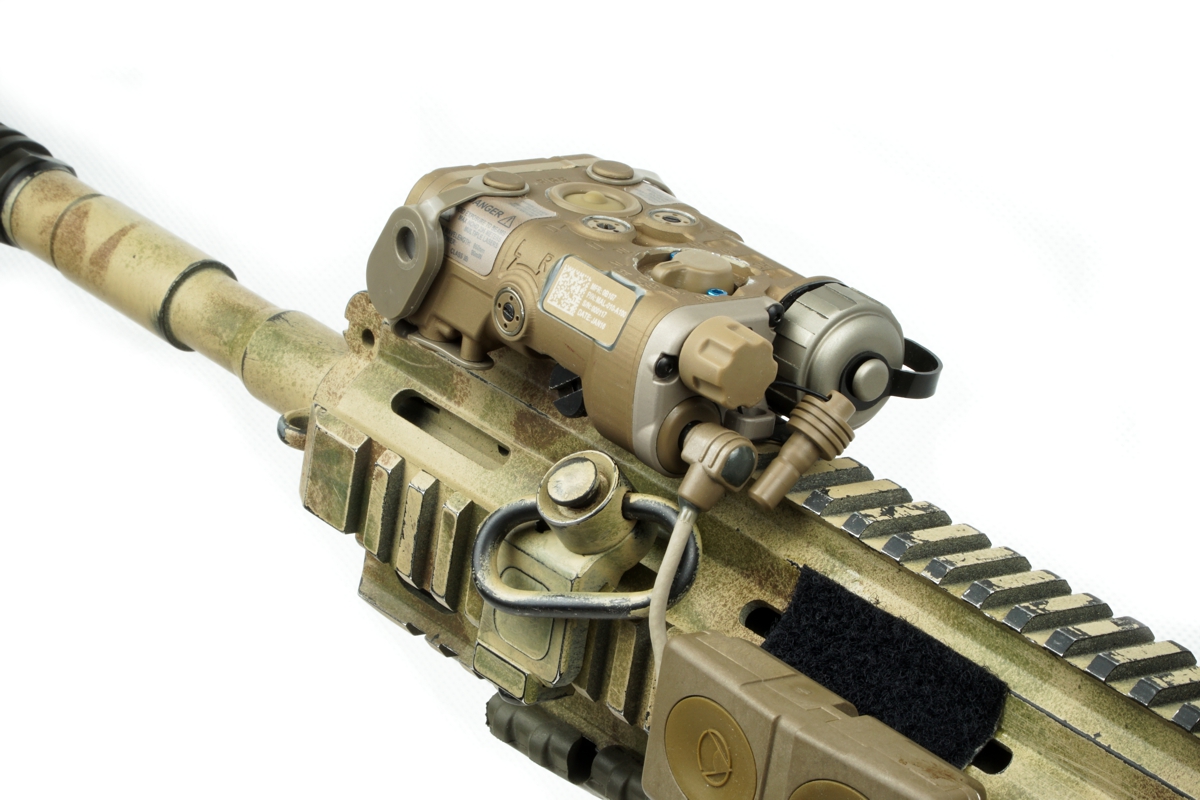

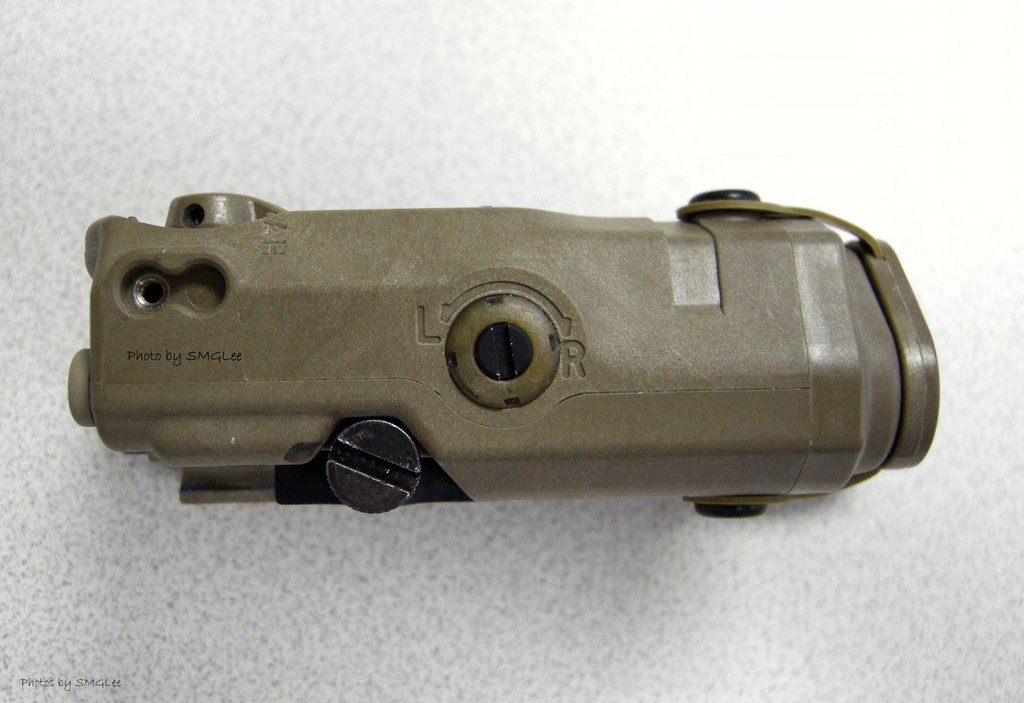

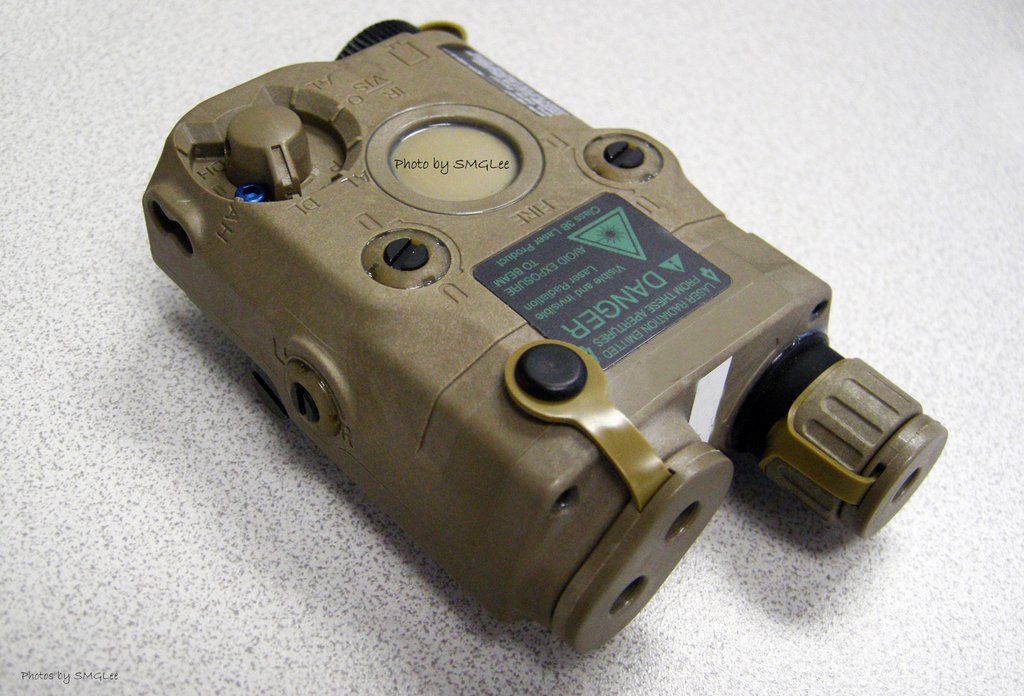

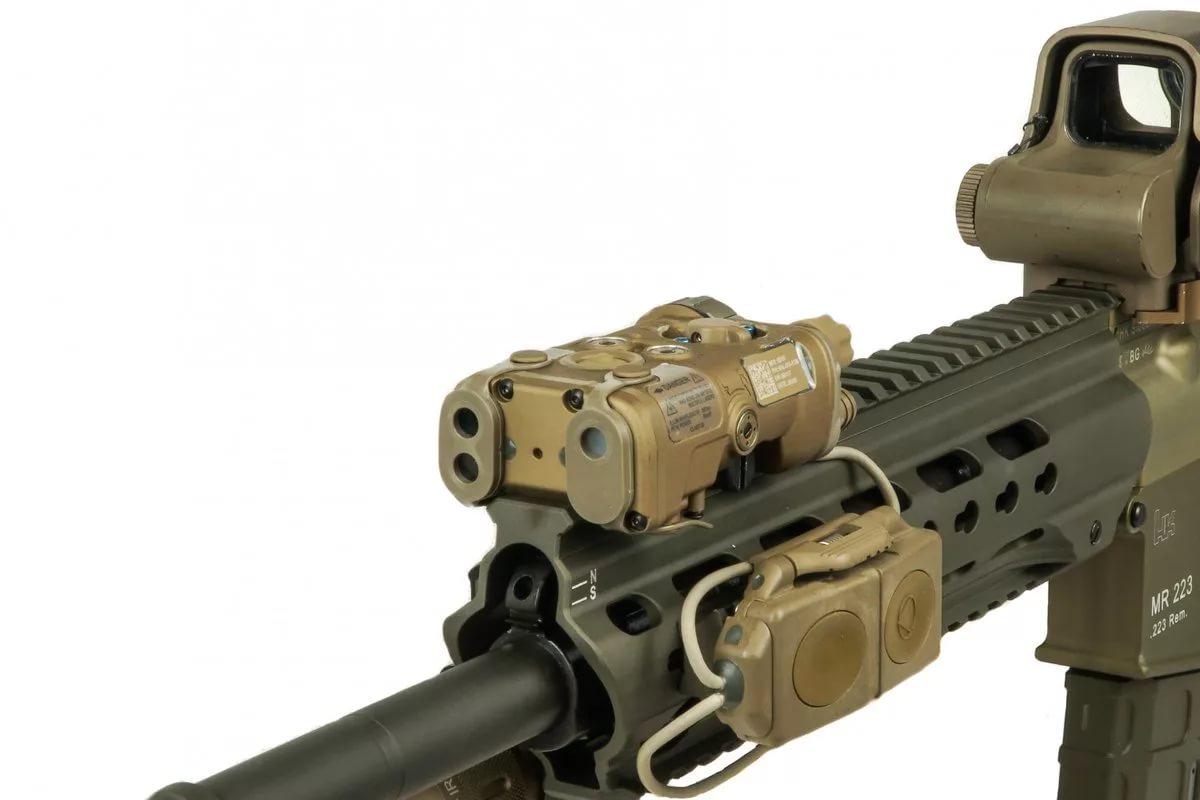

AN/PEQ-15 Advanced Target Pointer Illuminator Aiming Light目前正在取代AN/PEQ-2，这种型号体积更小，重量更轻，但性能和功能与AN/PEQ-2相同。不论在常规部队的M16A4还是特种部队的M4A1上都很常见，由于采用皮卡汀尼导轨接口，因此在其他有皮卡汀尼导轨的武器上也被使用。

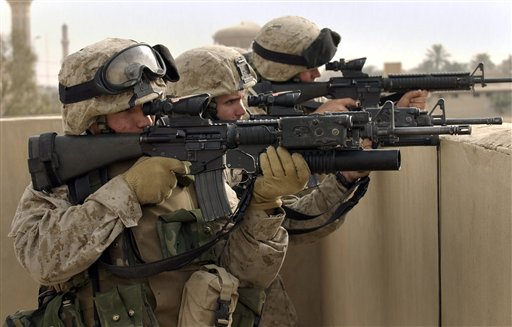

 海军陆战队 |

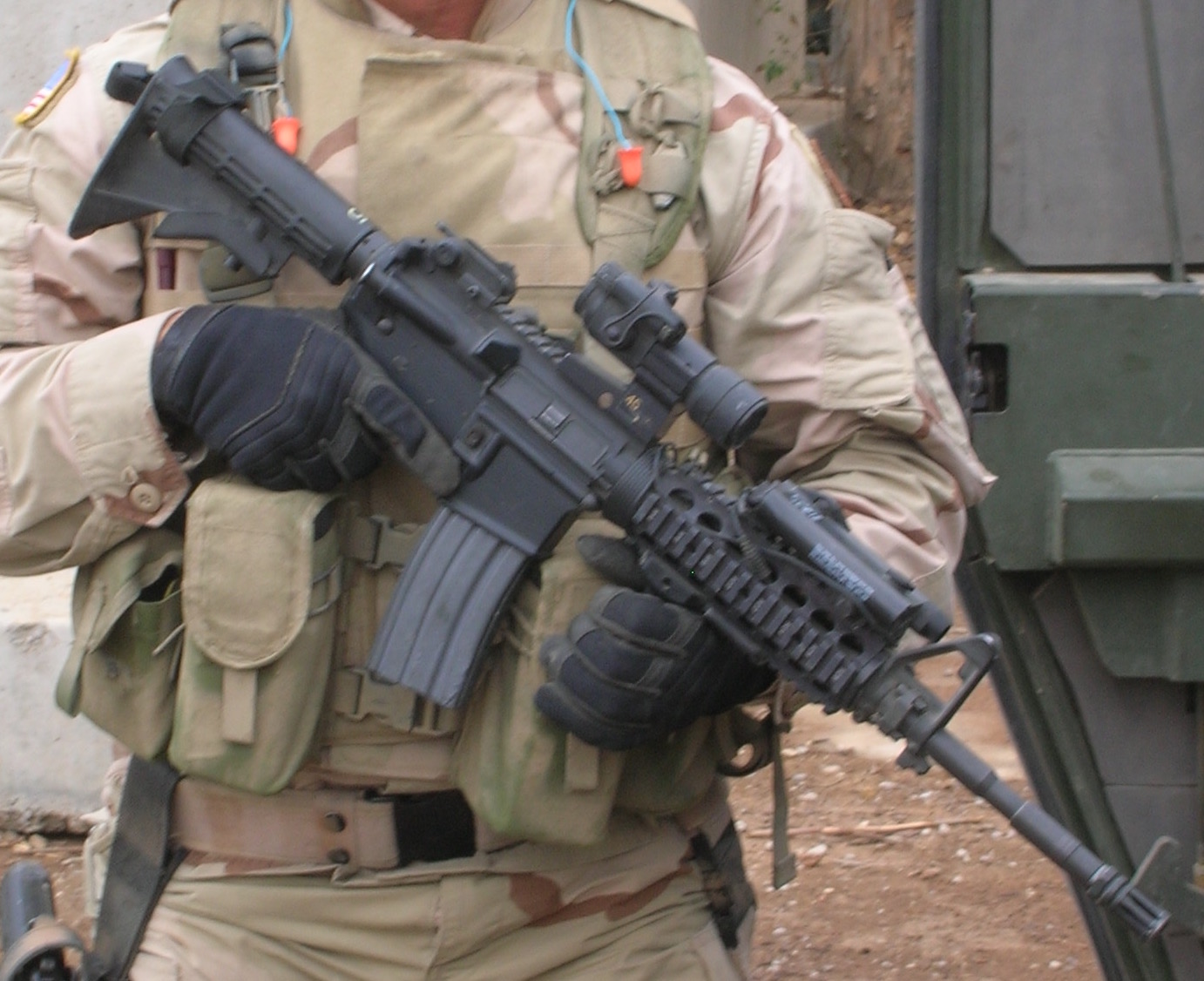

 陆军常规部队 |

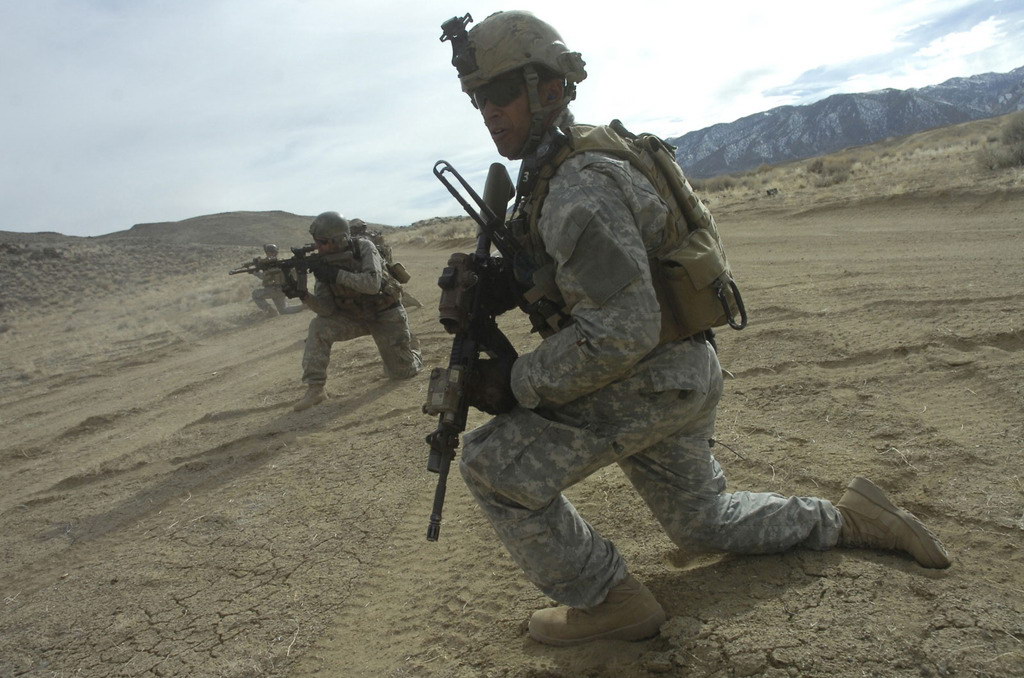

陆军第7特种大队

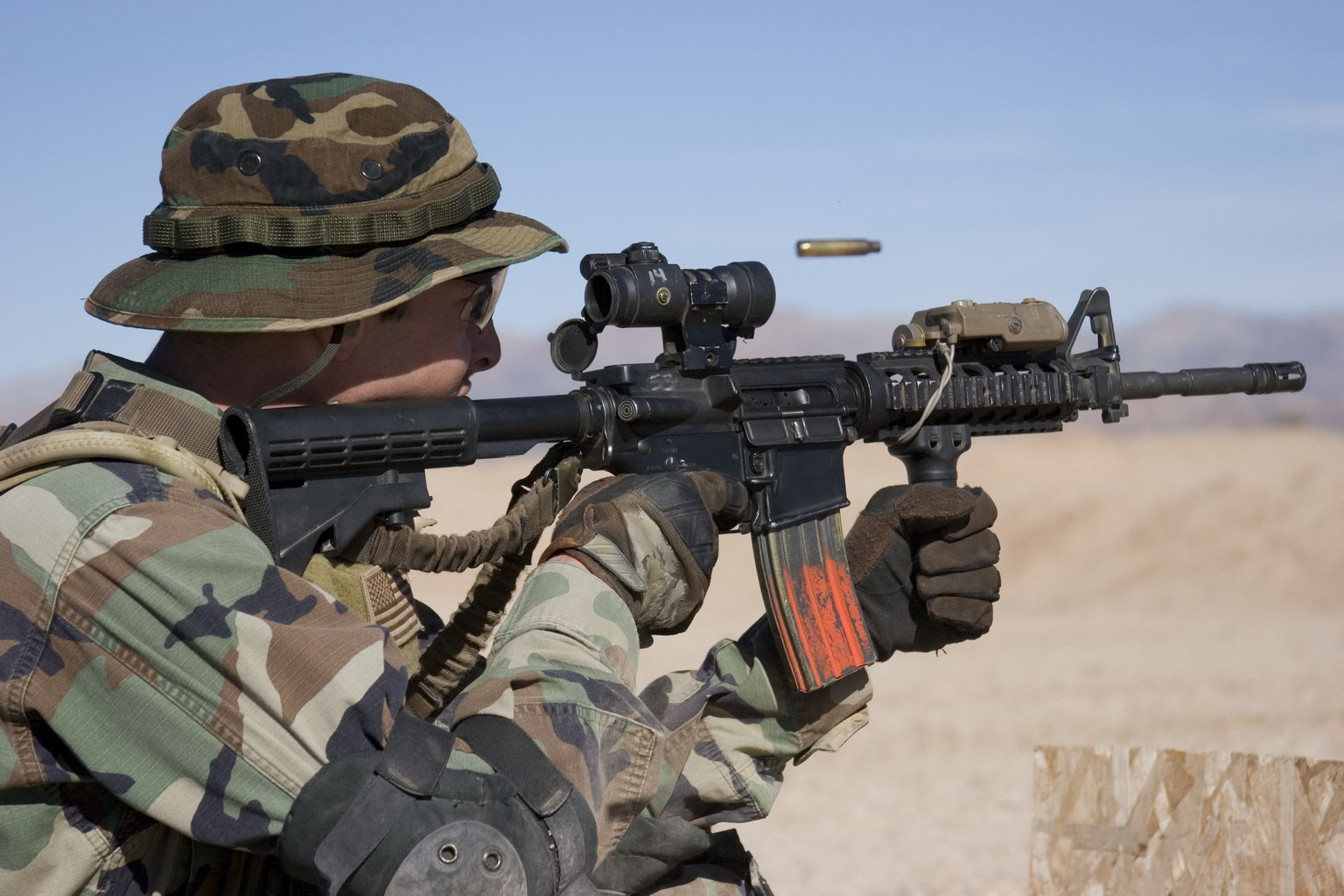

海豹
AN/PEQ-16A IPIM

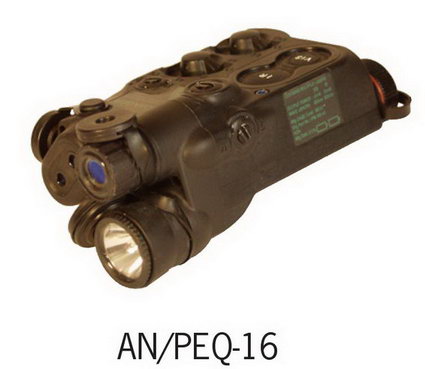

AN/PRQ-16 Integrated Pointer/Illuminator Module是AN/PEQ-15的改进型，增加了一个白光灯功能，其目的是让士兵不需要在安装了AN/PEQ-15后，再另外加装一个战术灯。虽然已经有美军的制式命名，但因为体积、重量和能耗问题，未被部队大批量装备。

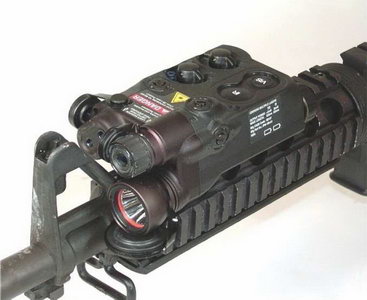

这就是既安装AN/PEQ-15同时又安装战术灯的情况

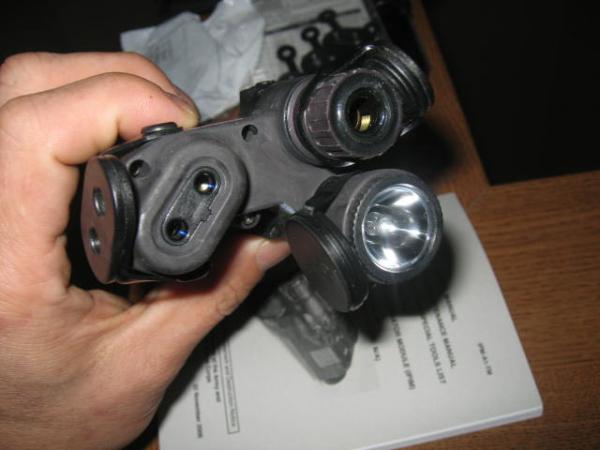

AN/PEQ-16A MIPIM

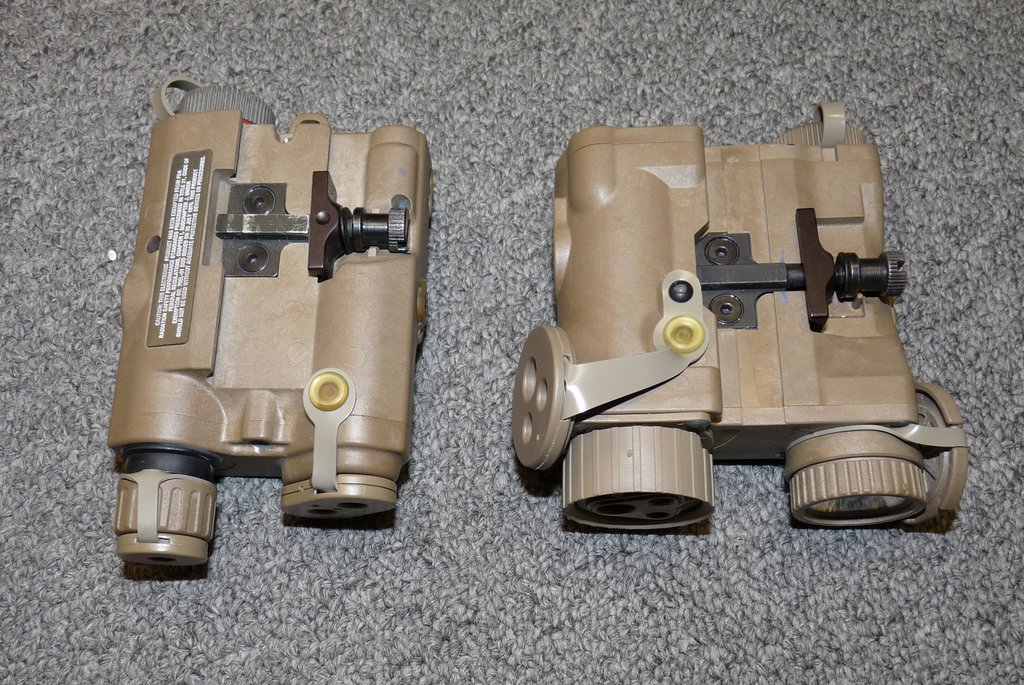

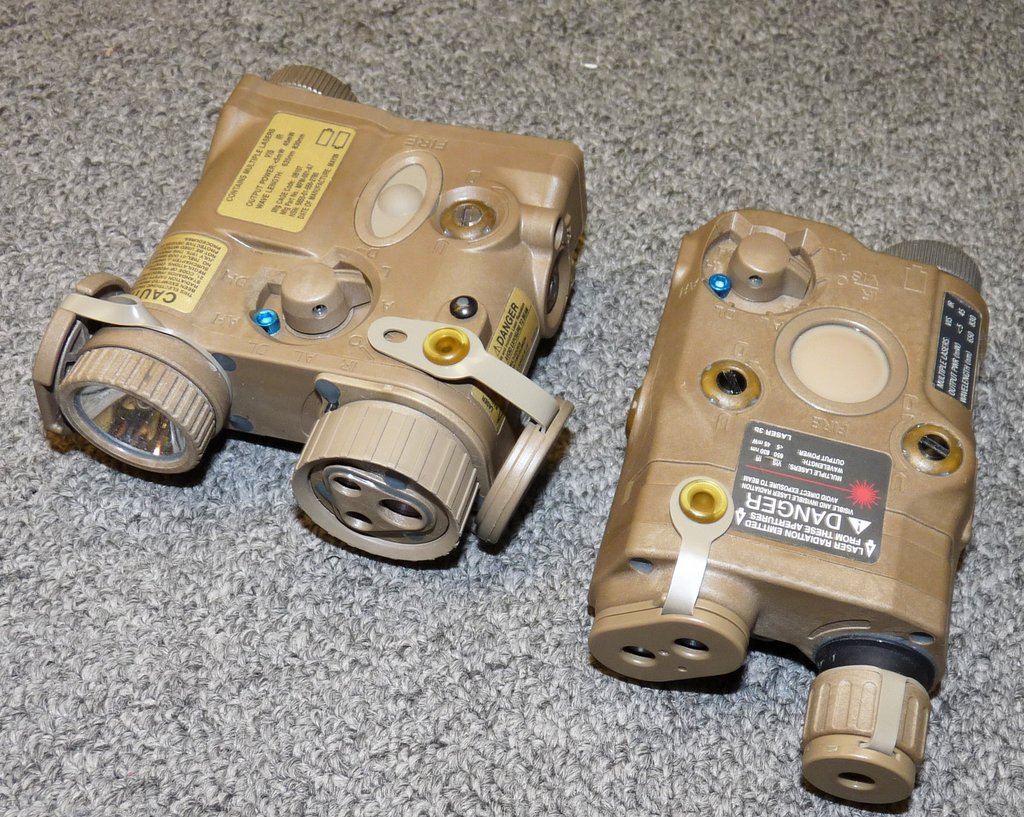

AN/PEQ-16A Mini Integrated Pointing Illumination Module功能和AN/PRQ-16相同，但却是重新设计，因此体积和重量都比AN/PRQ-16要轻要小，目前PEQ16大量被美国海军陆战队用于实战。

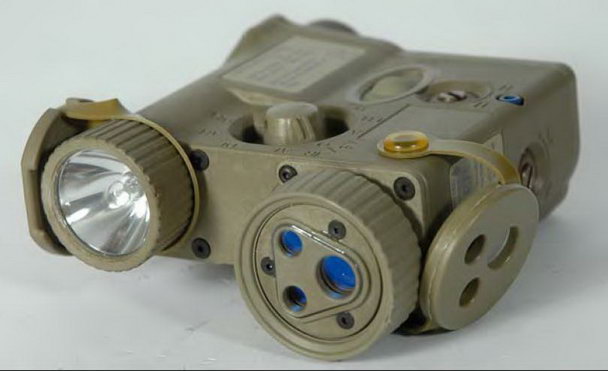

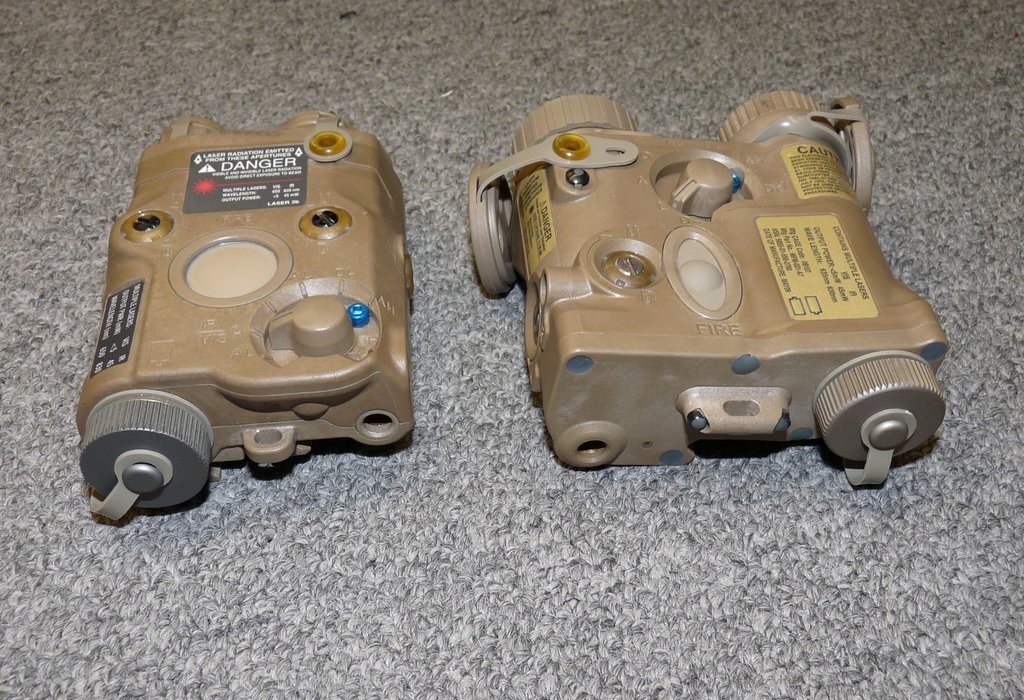

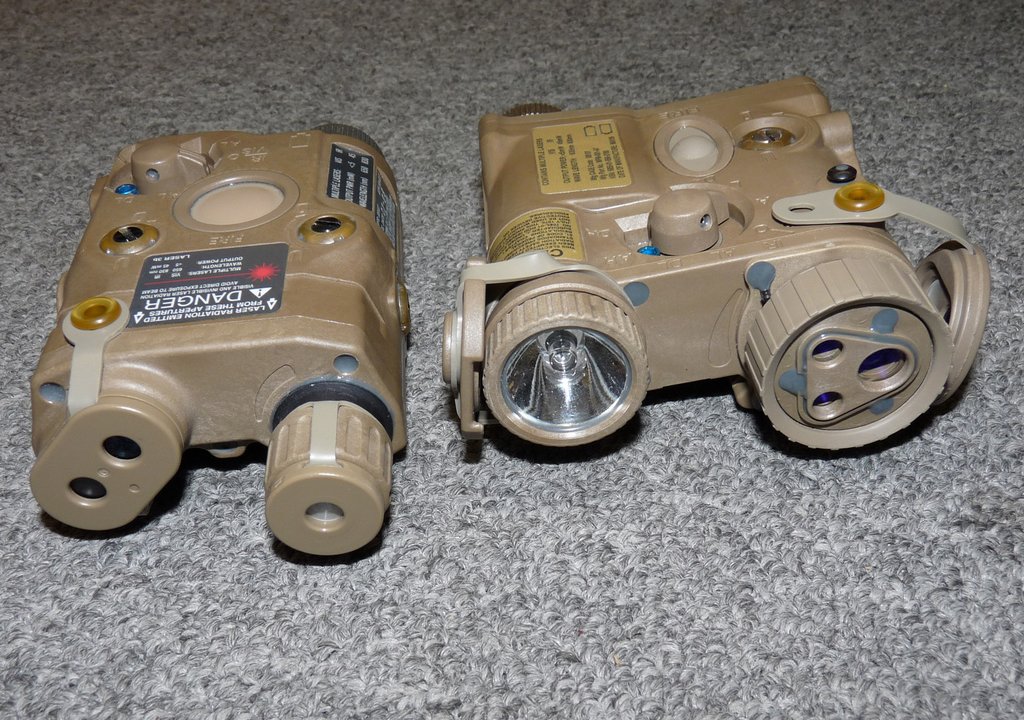

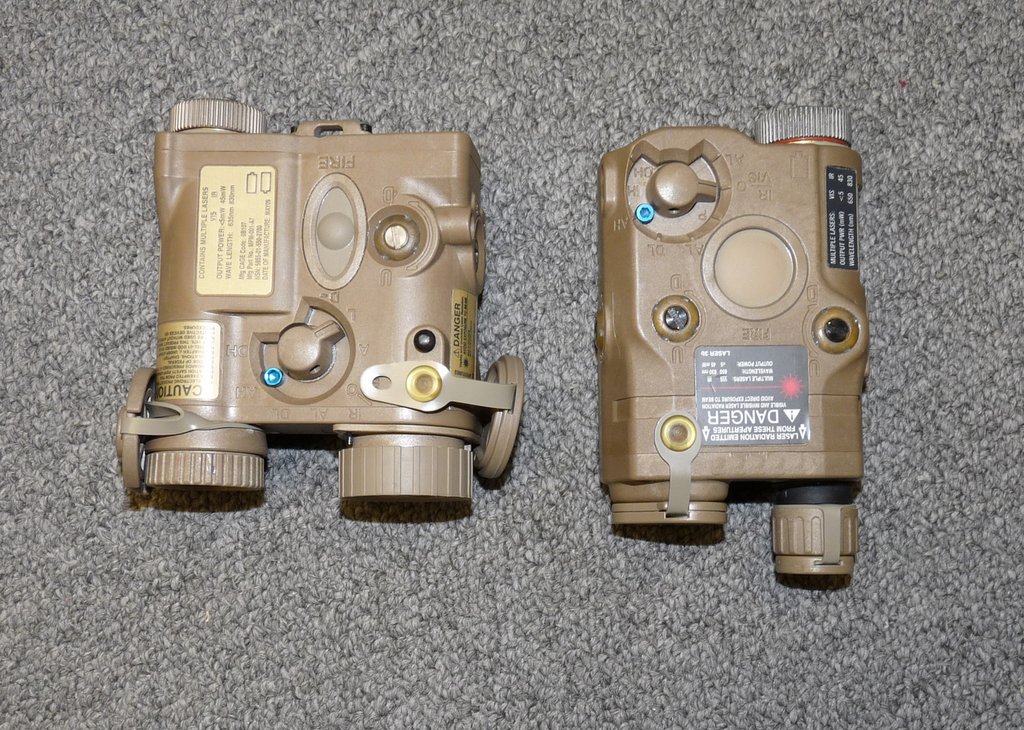

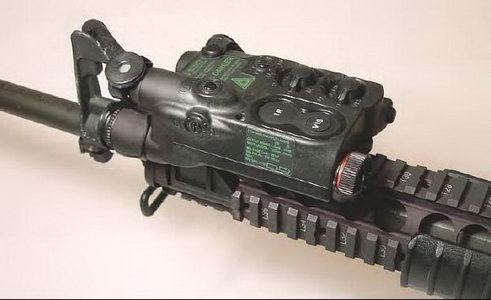

AN/PEQ-16A只比AN/PEQ-15略大
在阿富汗的海军陆战队所使用的AN/PEQ-16A
NGAL

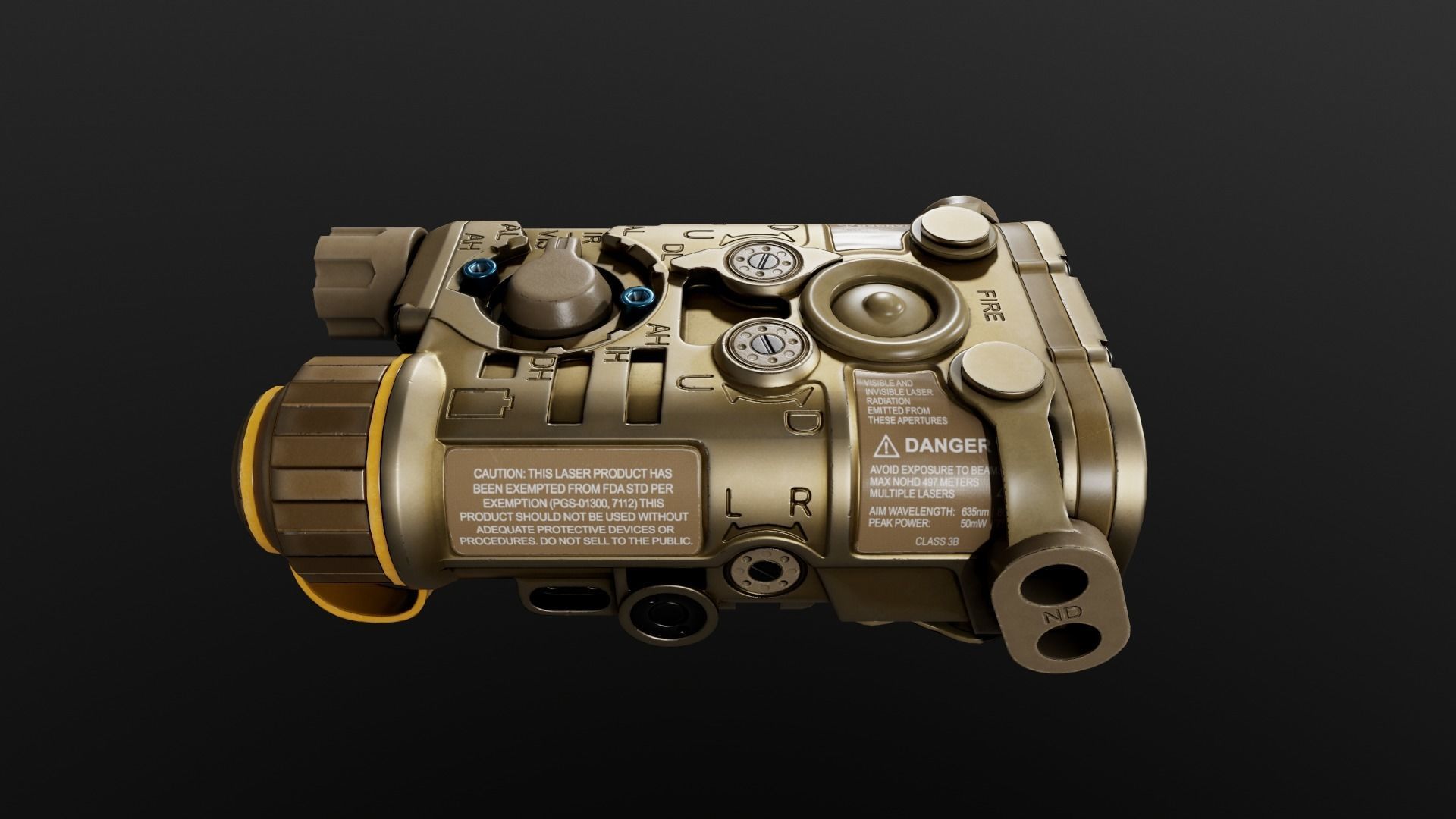

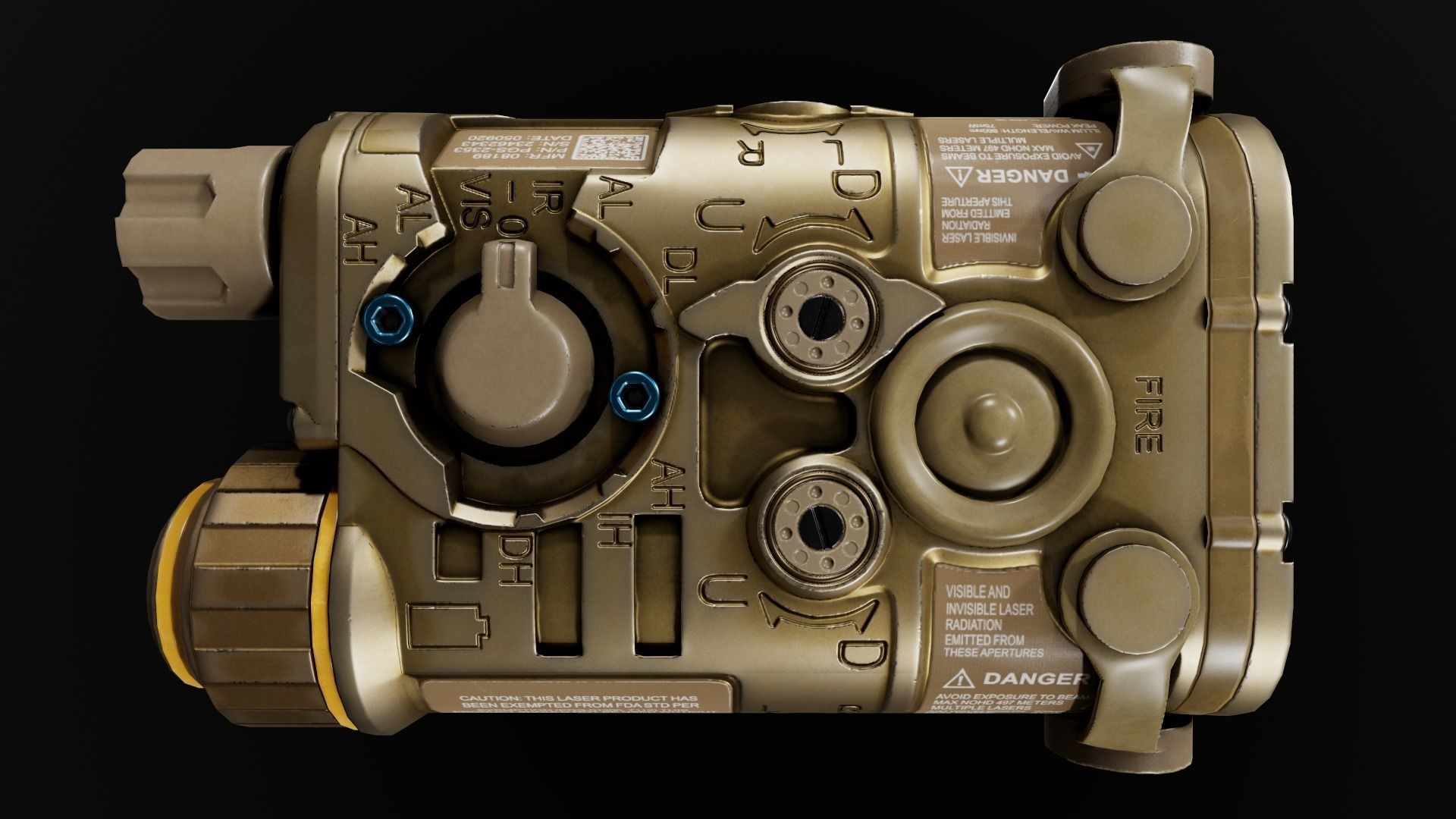

NGAL是“下一代激光瞄准”（Next Generation Aiming Laser）的缩写，由L3推出的一种激光指示器，其大小和重量比AN/PEQ-15更小，而且降低了功耗电池更耐用。虽然还没有美军定型名称，但已经被一些特种作战单位采购使用。

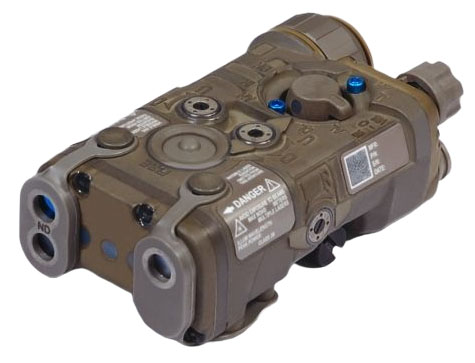

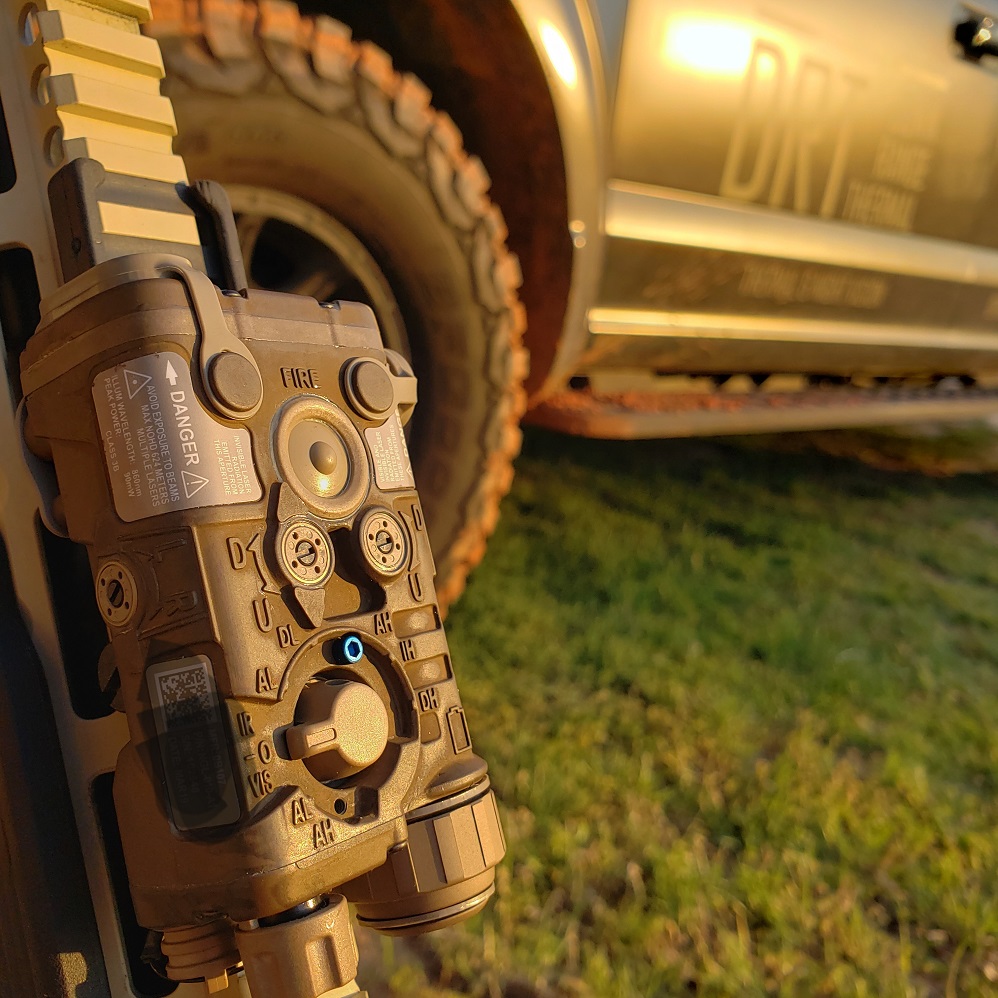

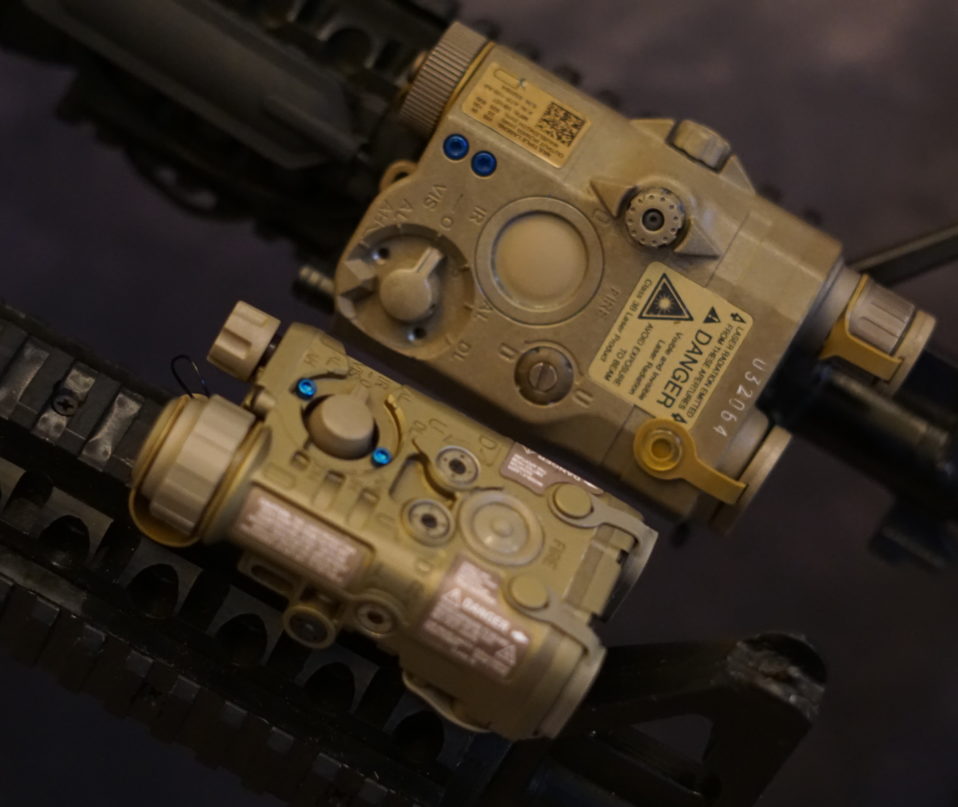

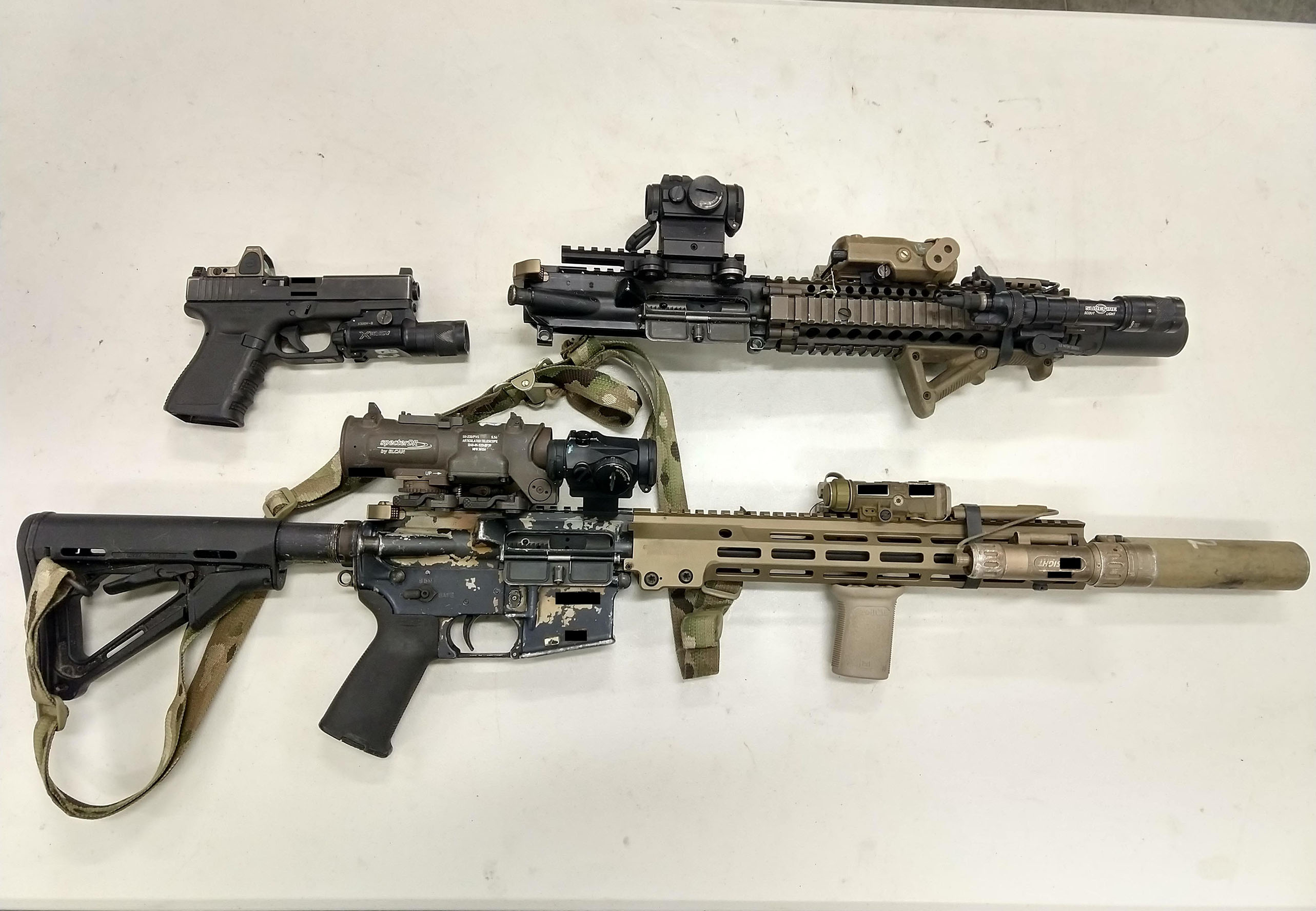

NGAL比AN/PEQ15略小一点
|
