AR的典型枪托



我曾经打算系统、全面地介绍一下AR式的各种配件,但发现这工作量太大,而且也难以全面,因为现在的AR式就像乐高玩具一样,太多的厂家生产太多的配件,比如,单是AR式的枪托估计就有几十种乃至过百,牌子也多。所以在下面我也只是挑选军用枪支的标配,以及比较典型的配件枪托,至于某些比较有名或产品类型比较多的牌子(例如Magpul),以后会另外专门介绍。

其实这些伸缩枪托不只是用于AR,由于用起来舒适,也被玩家用于其他枪械,例如M14、Mini-14、AK、SKS等等,厂家会推出一些接口配件,就算没有,也就是个五金活儿。就连伊热夫斯克兵工厂也在最新的AK200上直接安装AR式的伸缩枪托。


NSWC增强型特制枪托

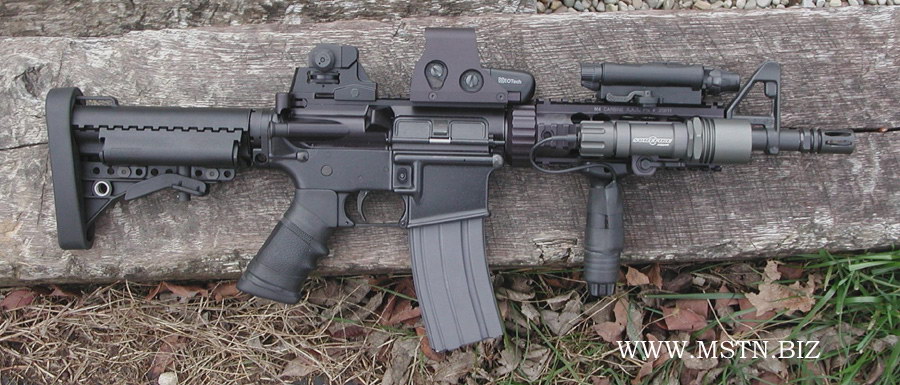

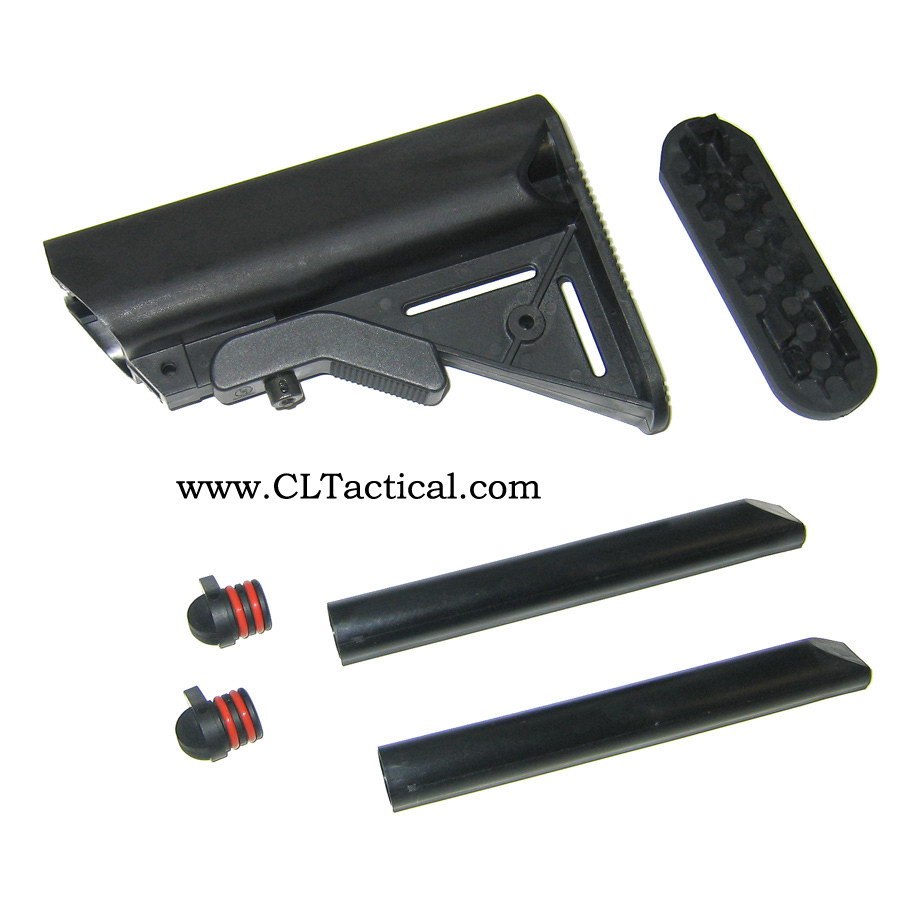

这种名为增强型枪托(Enhanced Stock的枪托是由NSWC的大卫·阿姆斯壮(Dave Armstrong)设计,最初也在NSWC生产,又叫做SCB,即斜面贴腮枪托(SLOPING CHEEKWELD BUTTSTOCK)。COLT公司生产的标准M4枪托不一样,这是专门提供给特种部队的SOPMOD M4的由于也是没有正式名称,因此民间一般称为CRANE STOCK。这种枪托最大的特点就是有两个管状的电池盒,用于存放激光瞄准装置或其他要用电池的战术附件所用的123A电池,不过缺点是不方便戴上防毒面具后进行贴腮射击。由于这种枪托不是由军方以外的承包商生产,而且主要是提供给海豹突击队,因此在民间市场极为罕见,即使运气极其好,碰到一个,价格也是在700-800美元一个,是美国许多玩AR的枪迷的梦想。后来美LMT公司向NSWC购买了的CRANE枪托的生产权,市场上才出现了便宜量又大的LMT枪托。

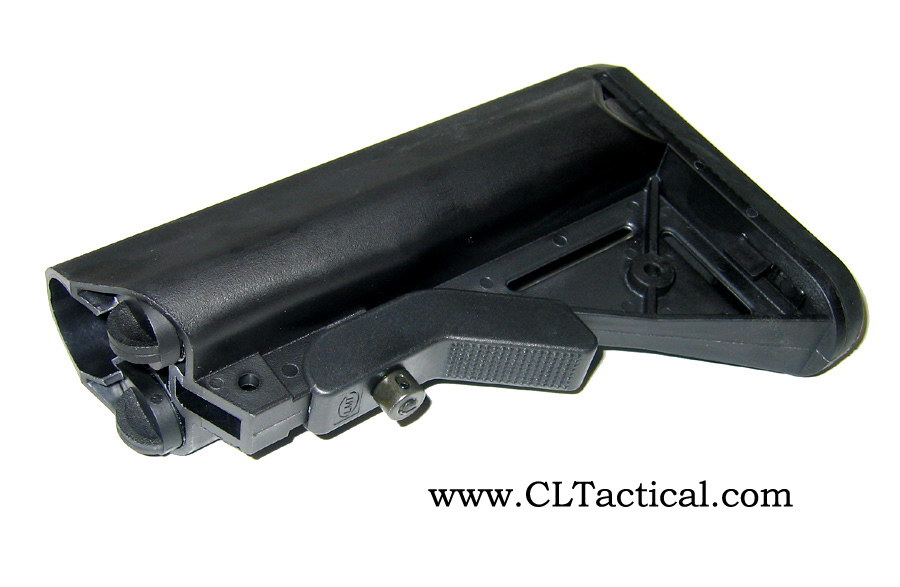

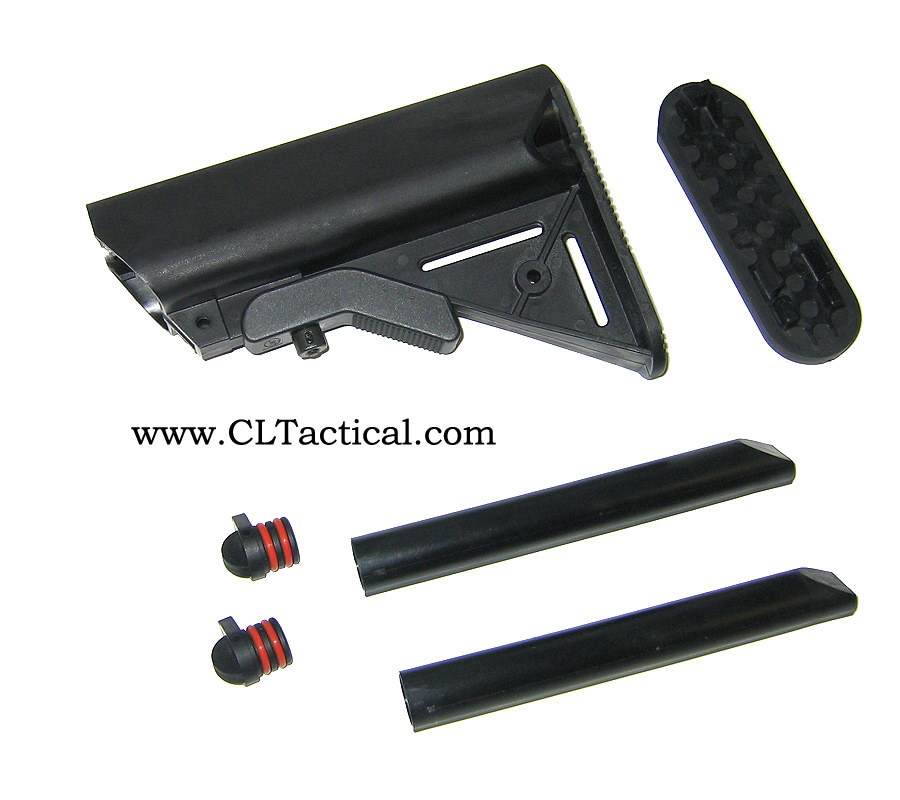

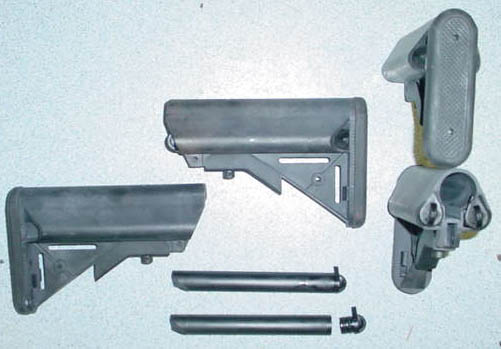

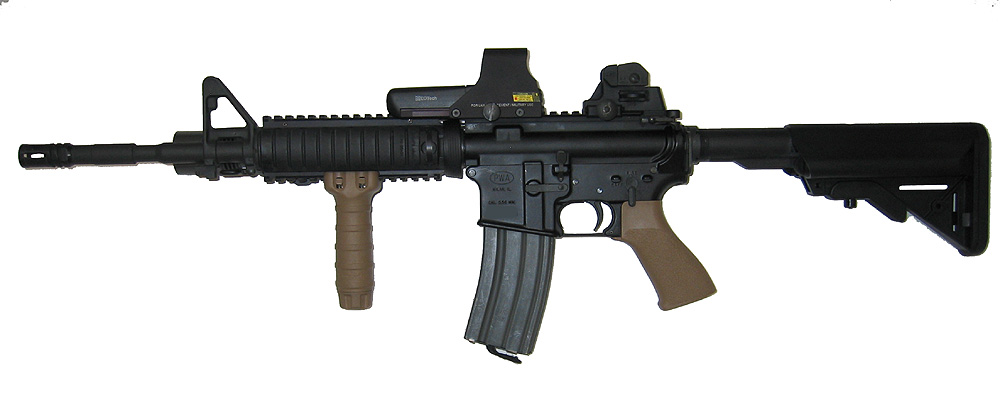

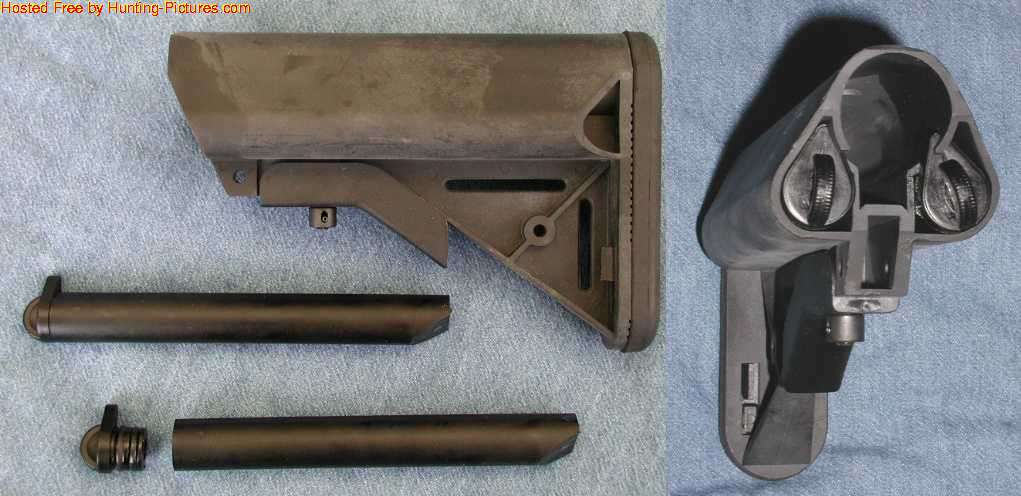

早期的Crane枪托

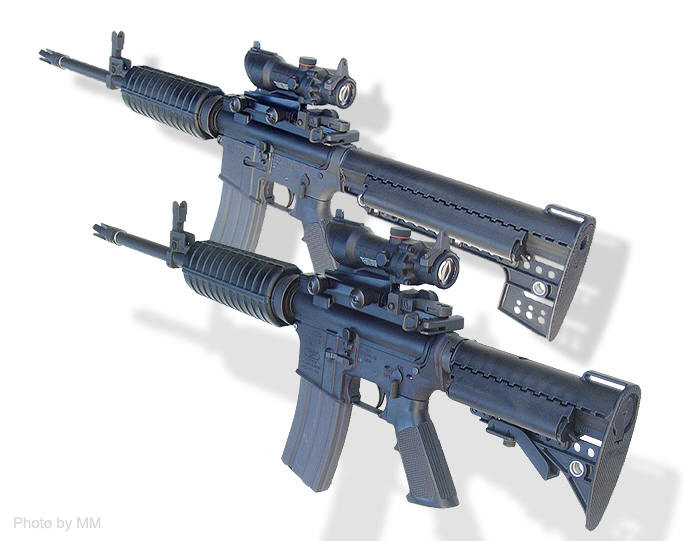

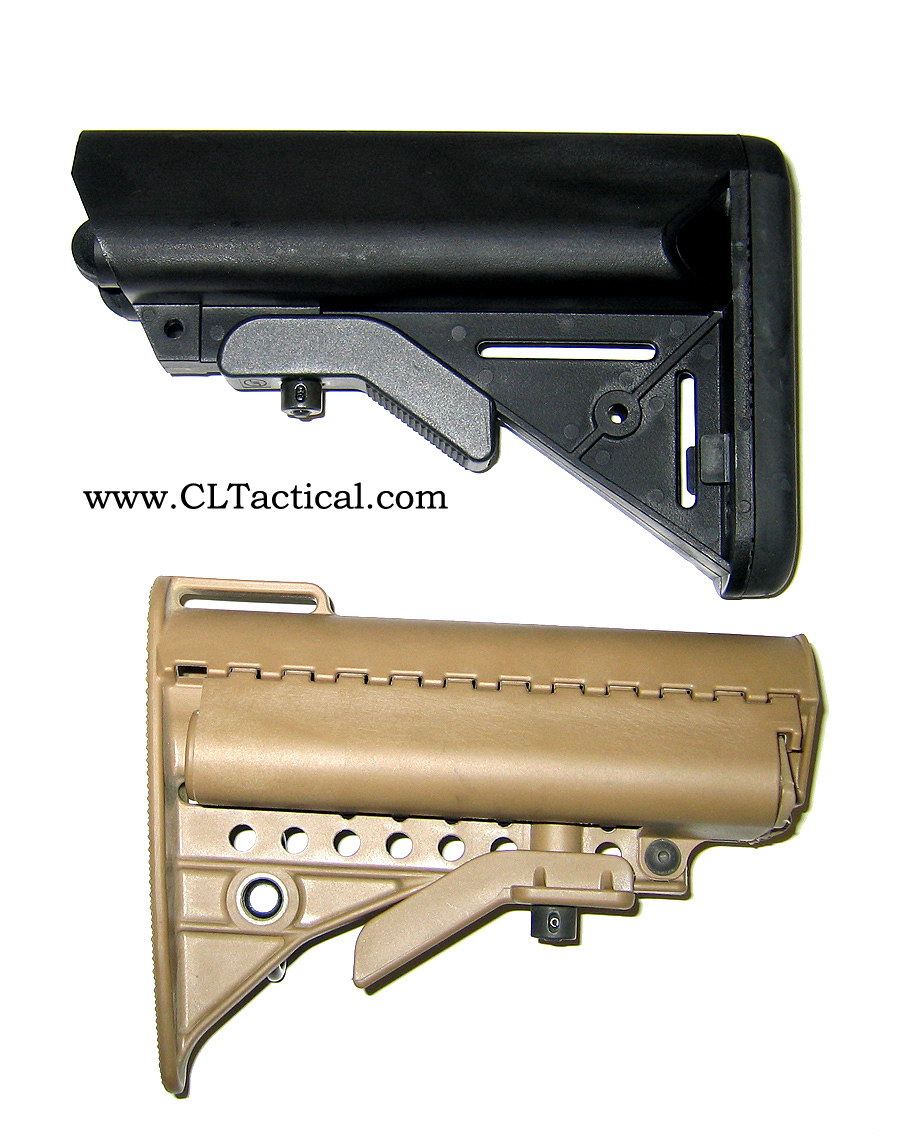

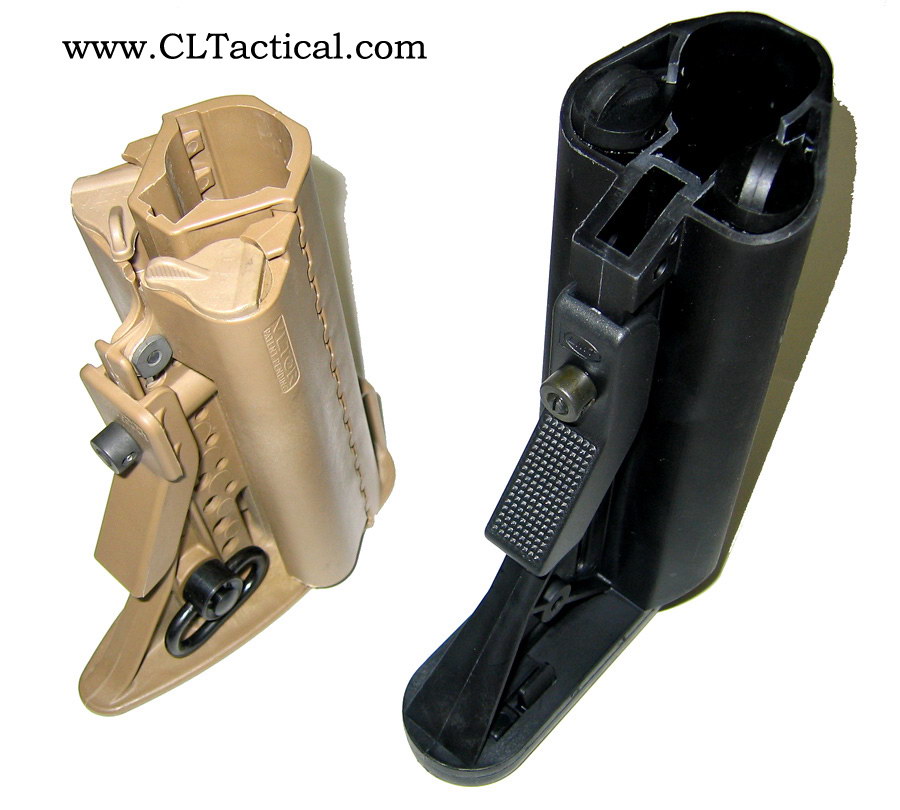

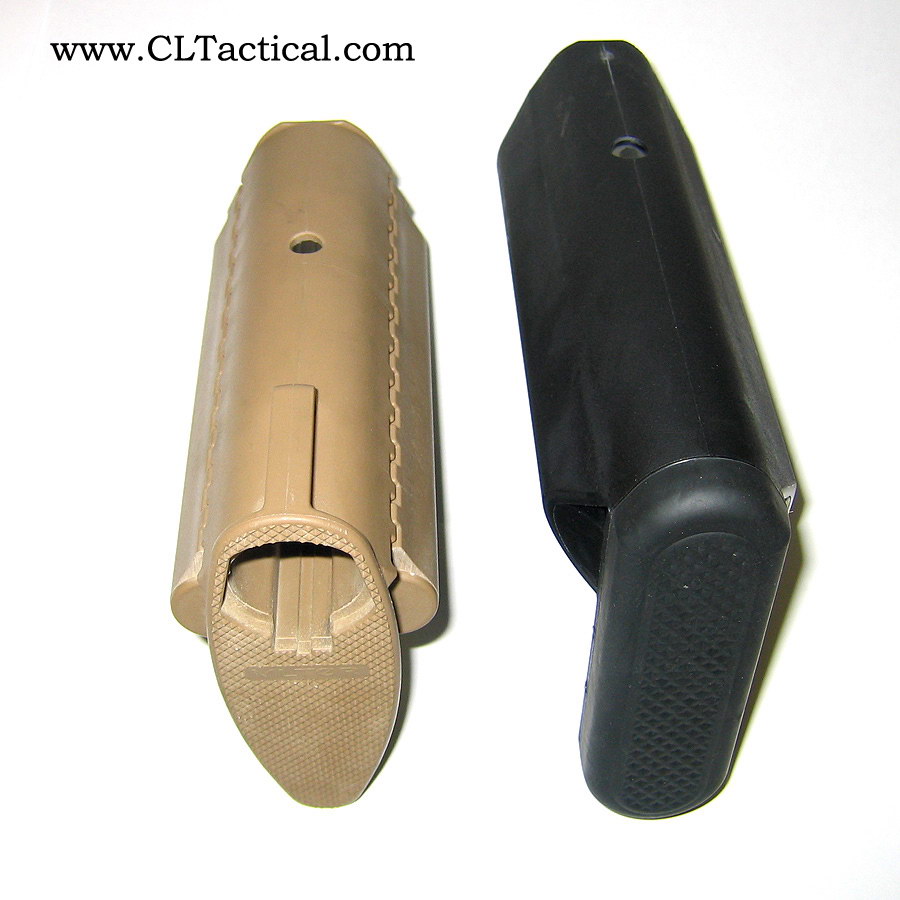

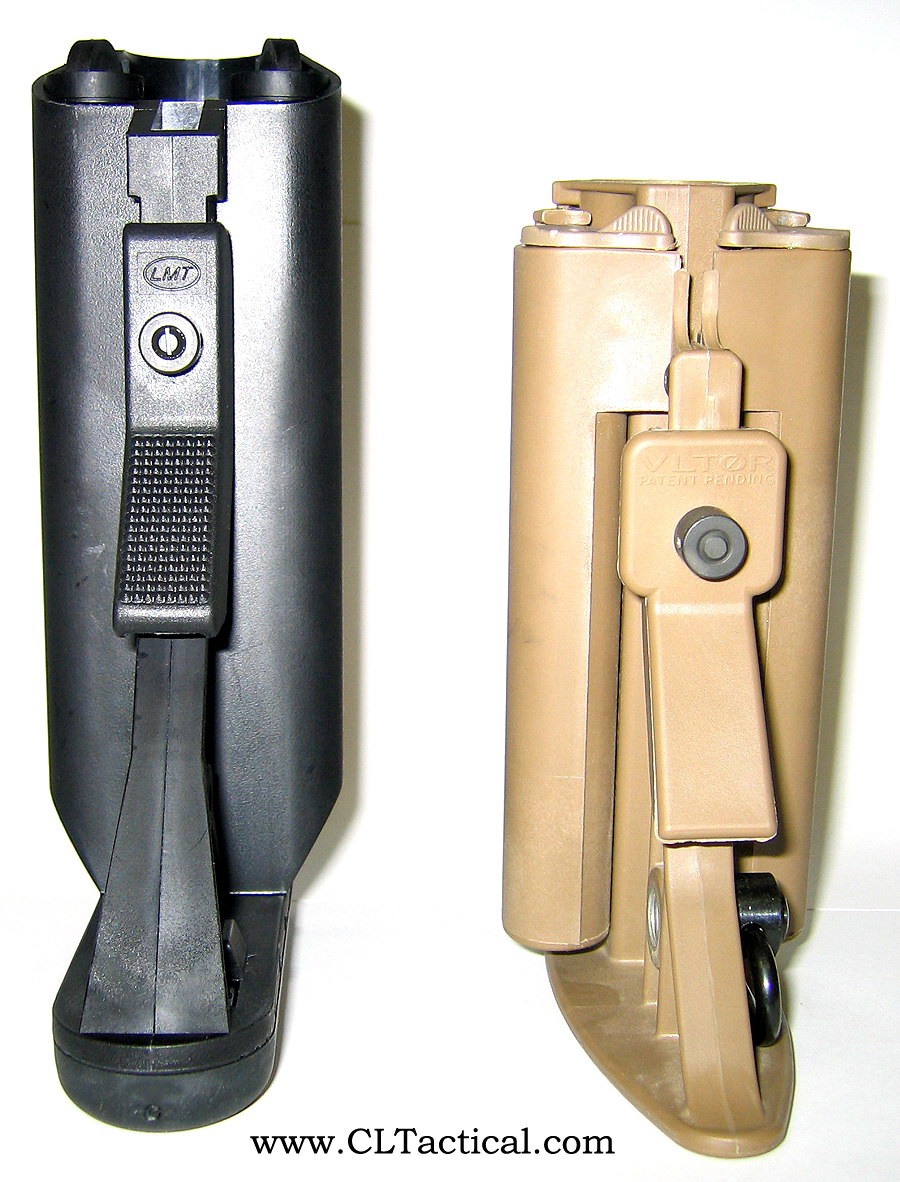

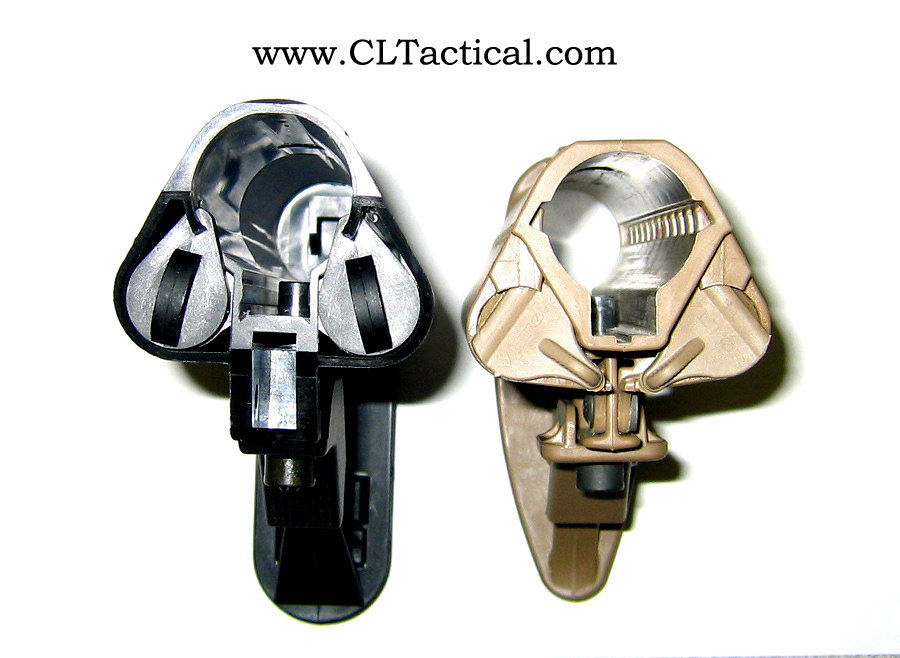

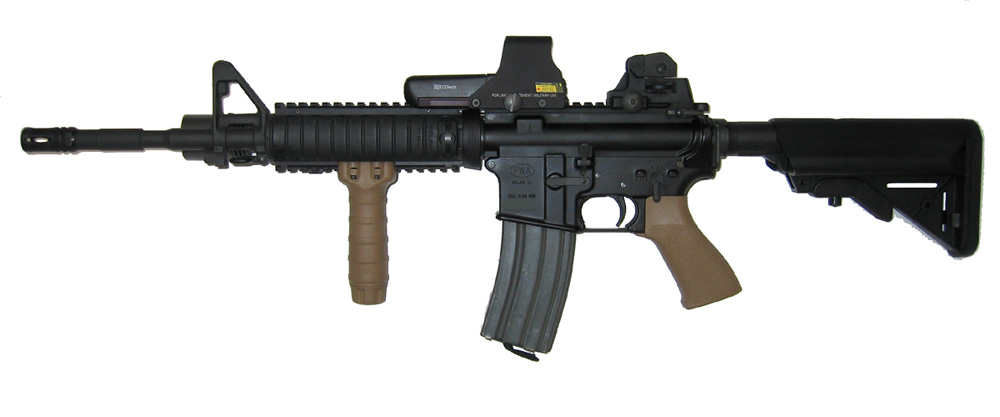

Crane增强型枪托与COLT标准M4枪托对比

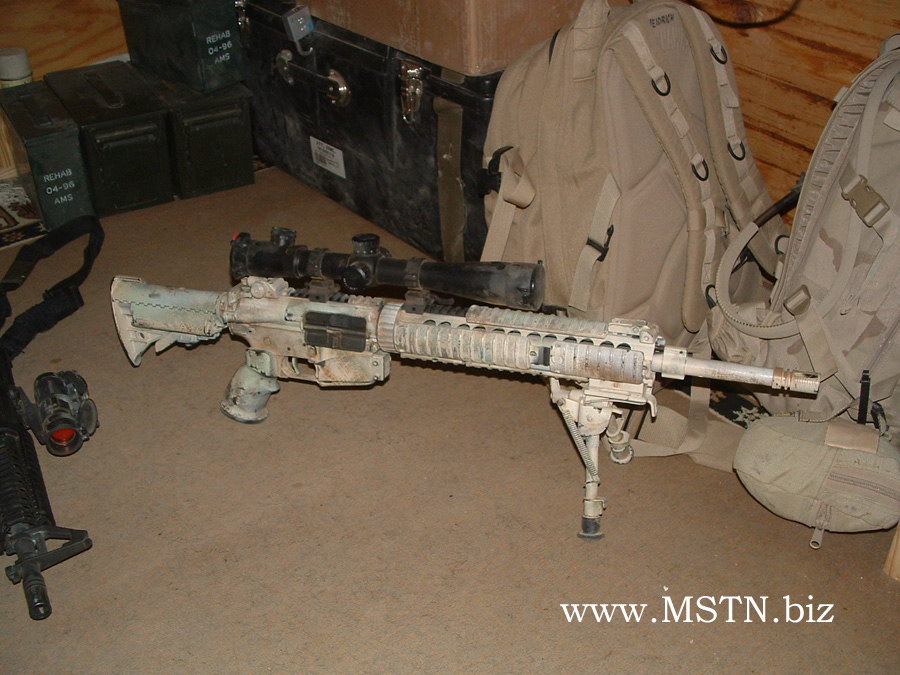

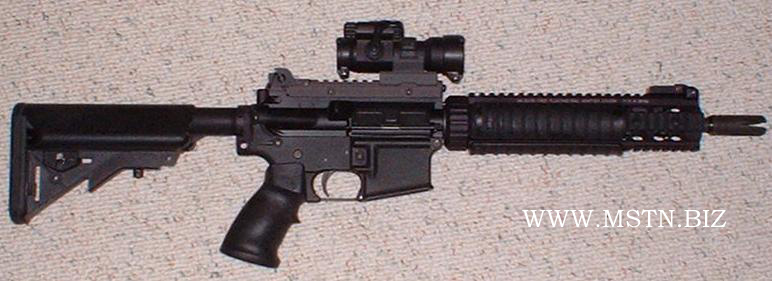

Crane枪托在Mk18上很常见


就连陆军的常规部队中也有使用Crane枪托


安装

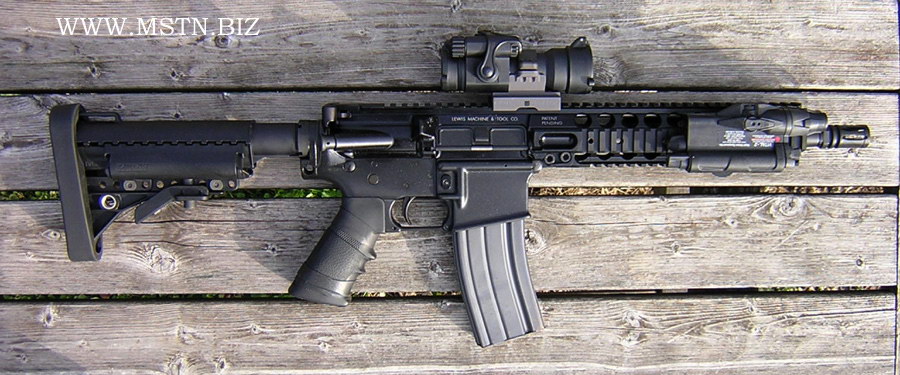

Crane枪托的HK416

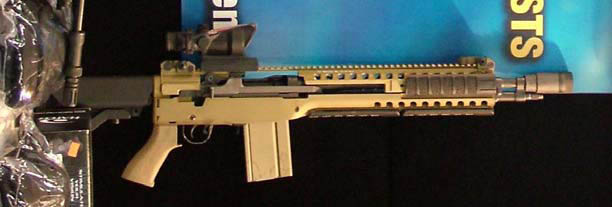

Troy M14 MCS上使用的Crane枪托


美国陆军的改进型枪托

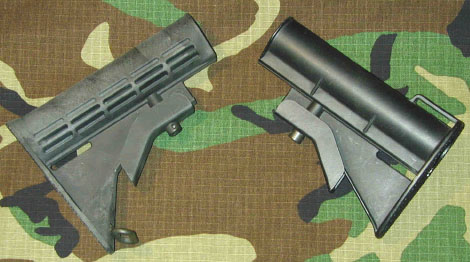

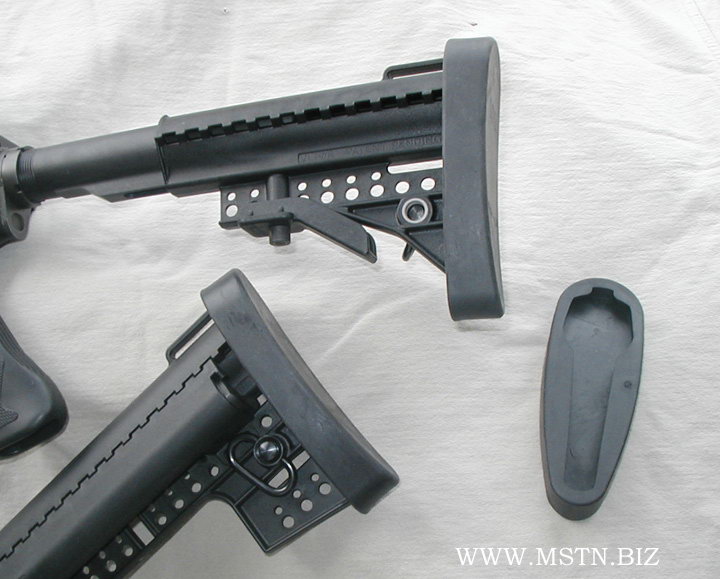

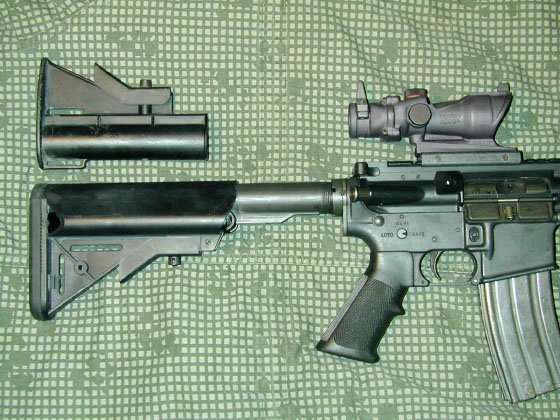

图左为美国陆军自己研制的改进型枪托(也称为增强型枪托),图右为Colt的标准M4枪托。早期的A1式伸缩枪托只有两调节个长度,后来A2枪托有4个调节长度,现在的增强型枪托有6个调节长度。现在Colt已经把这种枪托作为新出厂的M4的标配。陆军的增强型枪托打起来也很舒适,而且比起海军的增强型枪托还有个优点,就是可以在戴防毒面具后使用。由于这是陆军研制的枪托,再向厂家采购,并没有申请专利保护,因此现在生产这种枪托的厂家也很多,比如LMT或RRA等等。

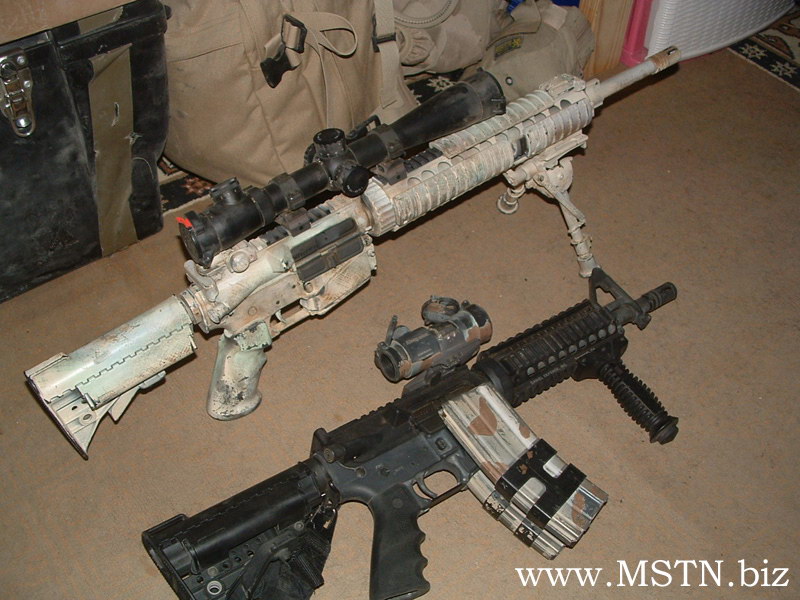

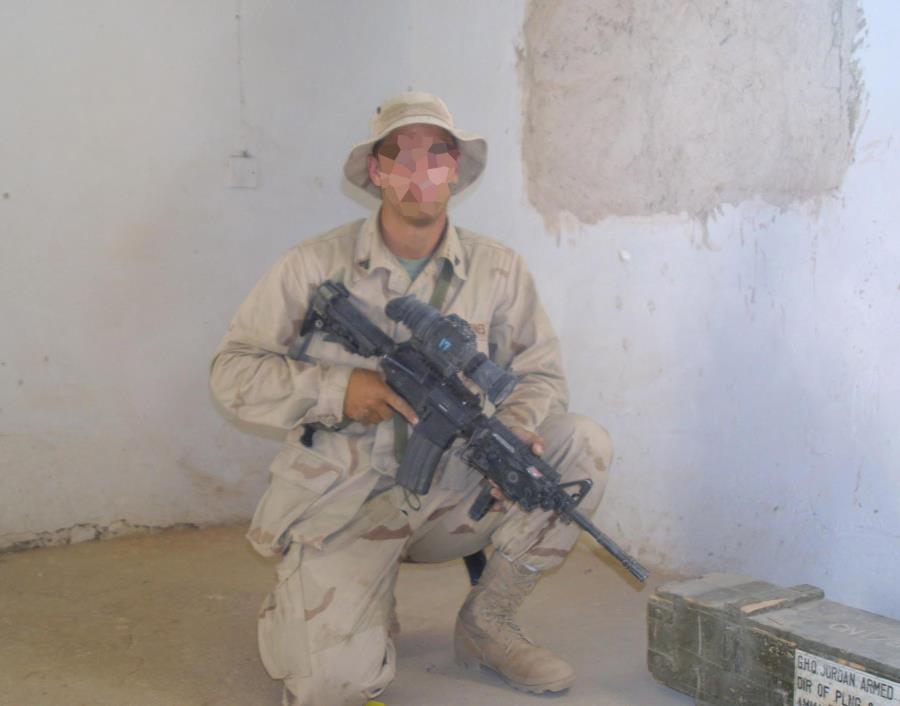

陆军的M4 MWS

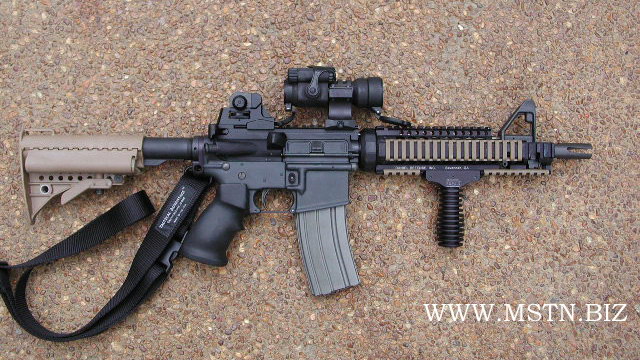

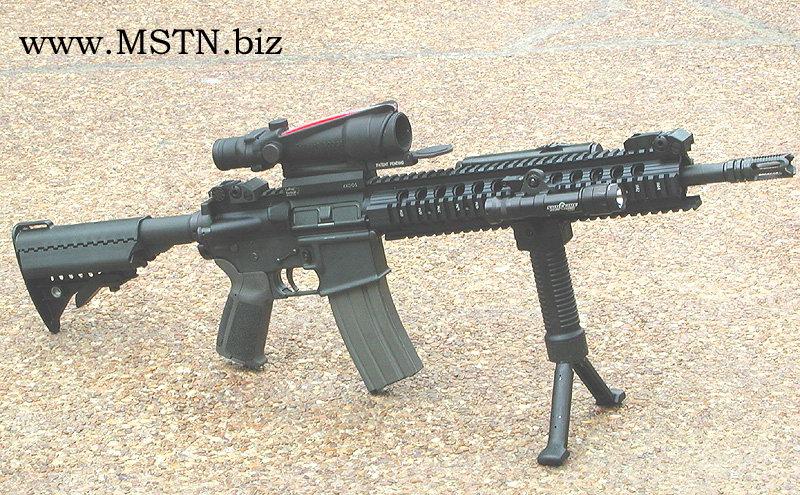

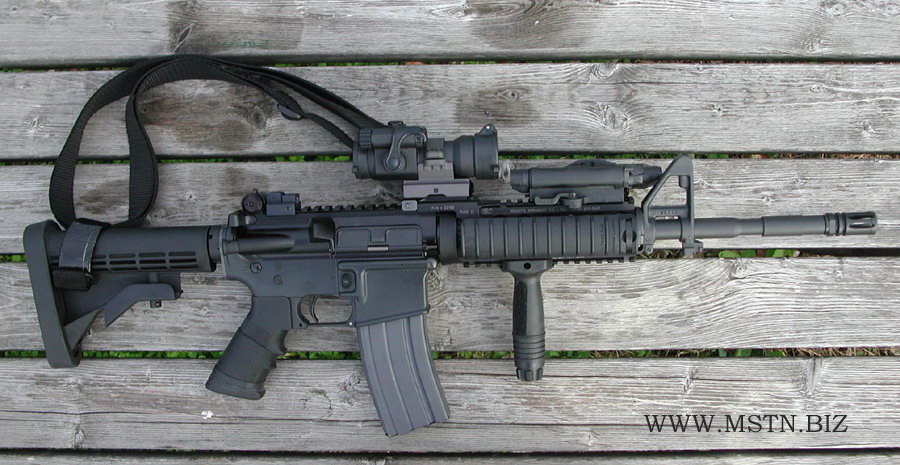

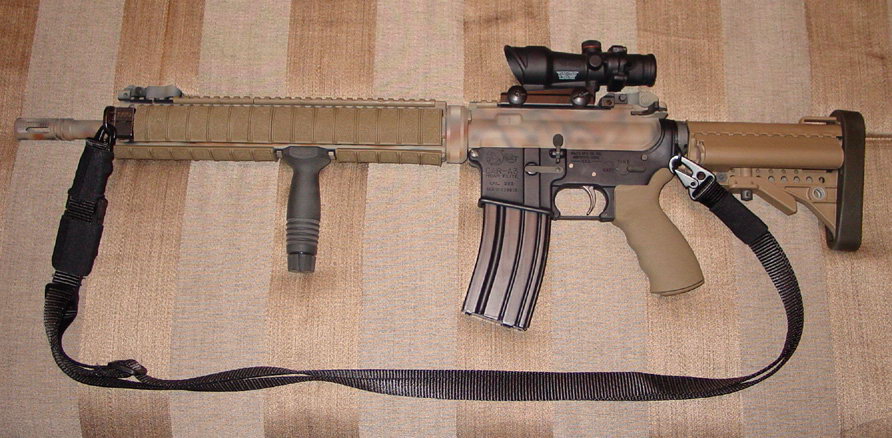

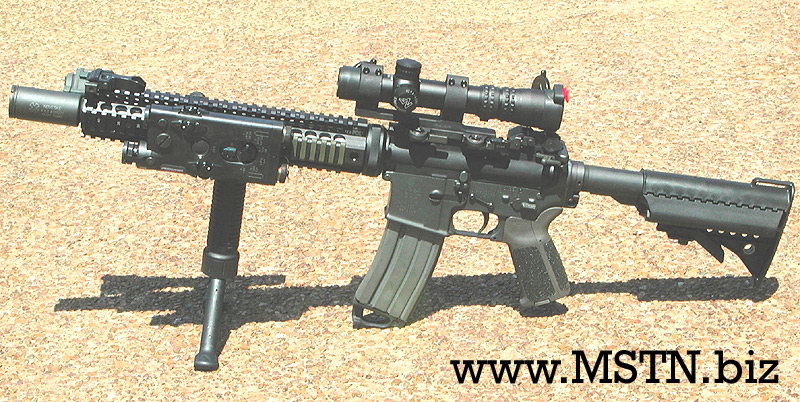

BUSHMASTER在他们的民用枪上使用他们自己生产的陆军枪托

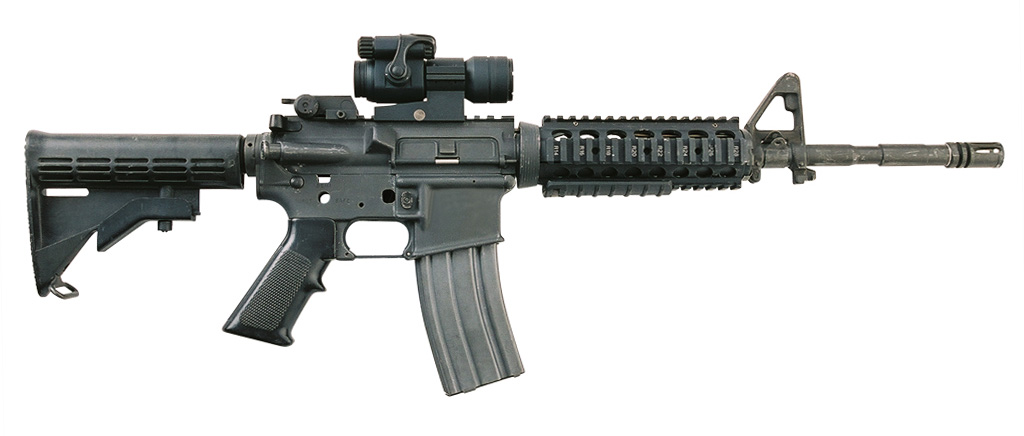

无论军队还是警察,现在的M4/M4A1标配都是这种枪托


使用陆军增强型枪托的HK416

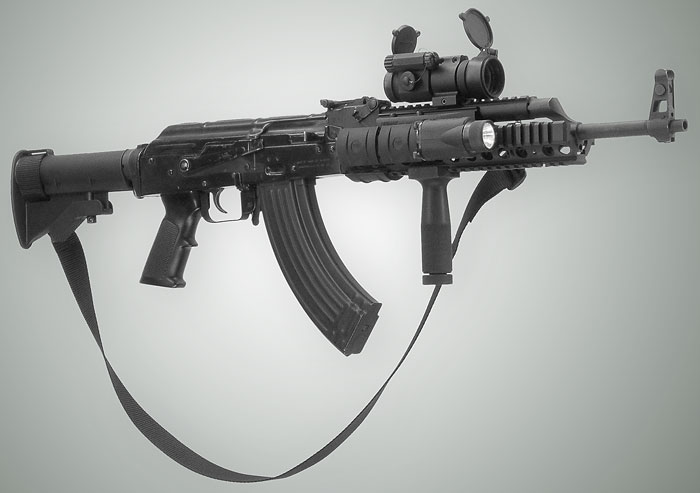

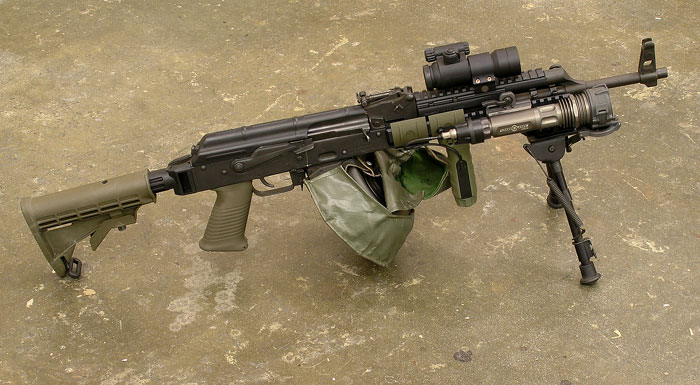

安装在一把罗马尼亚半自动AK(SAR)上

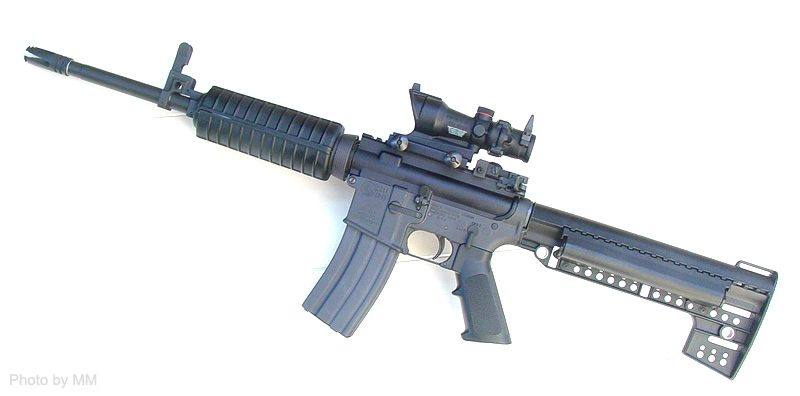

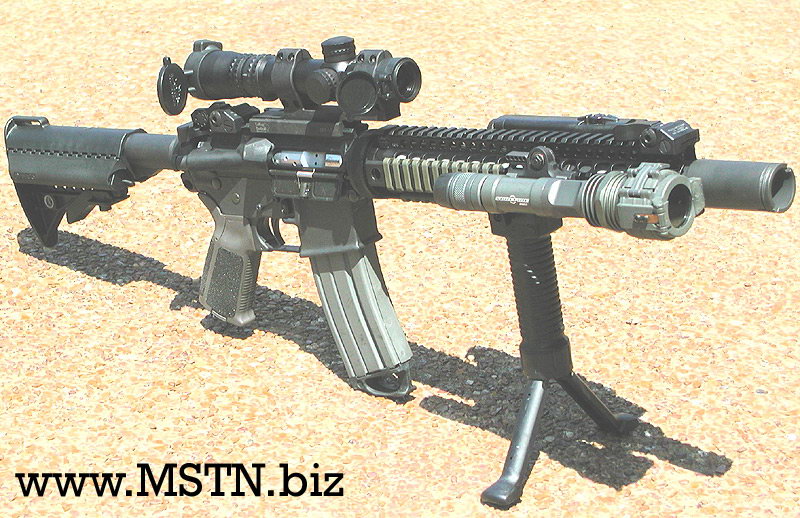

VLTOR模块化枪托

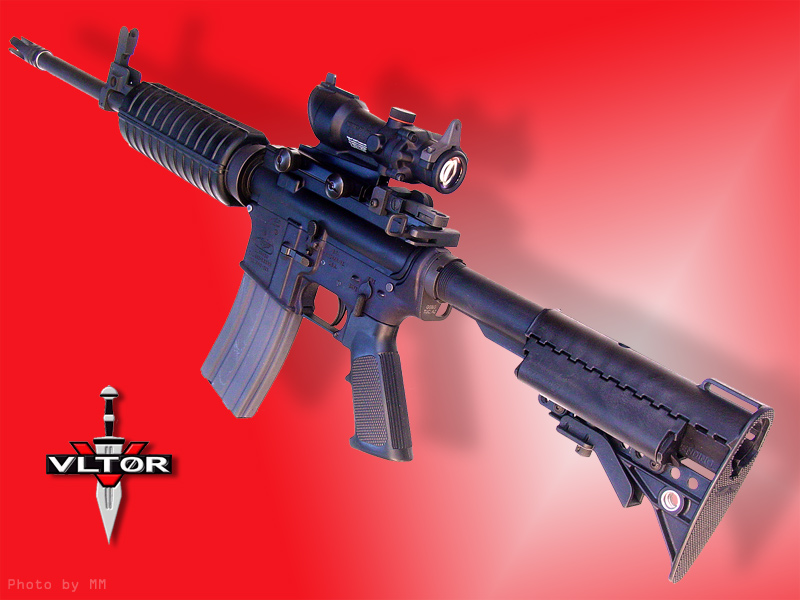

这是一家名为VLTOR的武器配件公司生产的M16系列枪托,名称为MODULAR FIREARMS BUTTSTOCK,即“模块化枪托,或简称为MODSTOCK,有固定式和伸缩式两种。美国海军陆战队远征军直属侦察连(Force Recon)便采用了这种新枪托。这种枪托配有两套附件,一套是两个普通的贴腮板,另一套是两个附品管,和CRANE枪托的一样都可以收藏备用的CR123A电池。


这个动态GIF展示了两套附件的组合方式

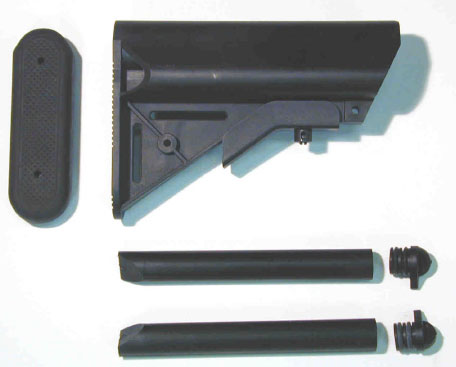

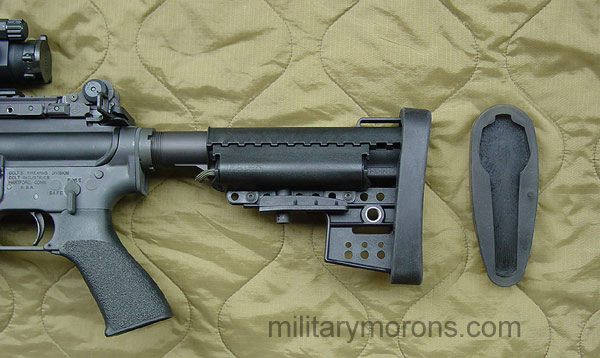

两种长度的普通贴腮板

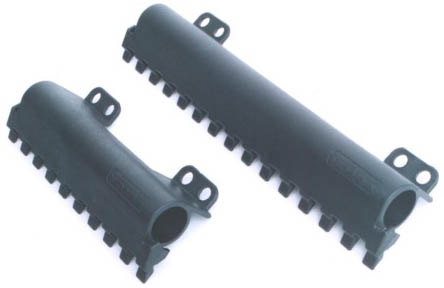

两种长度的附品筒

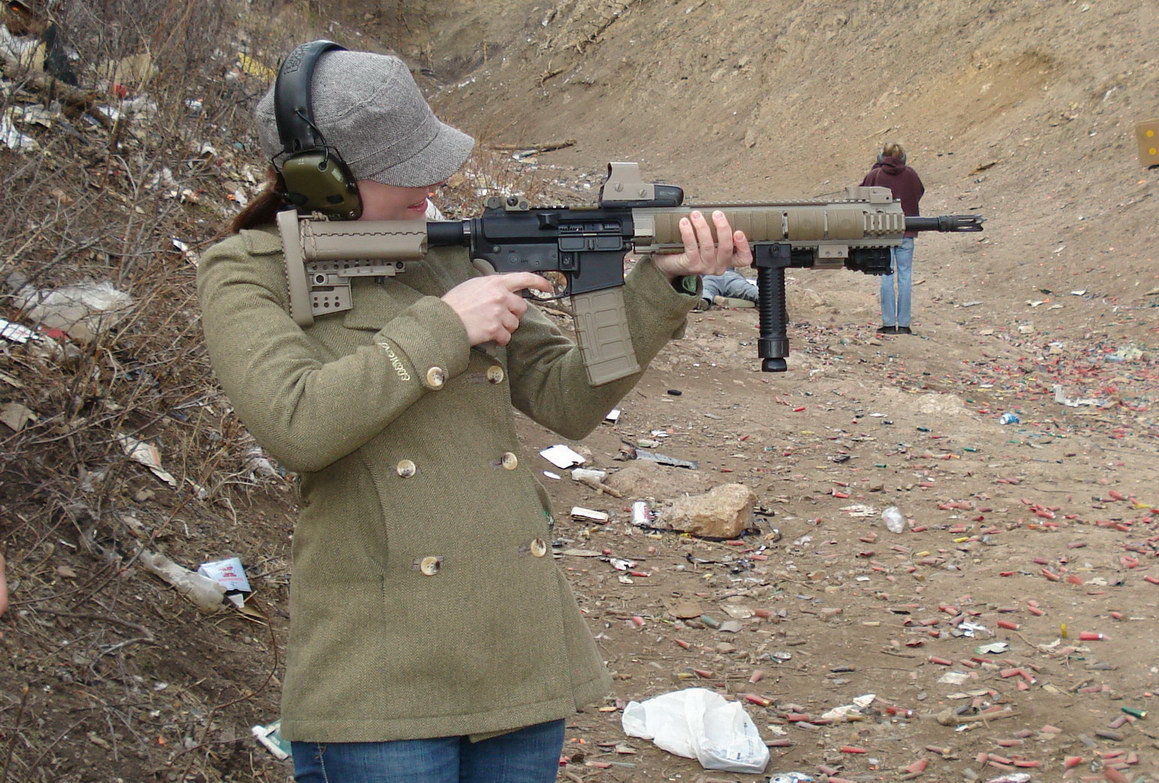

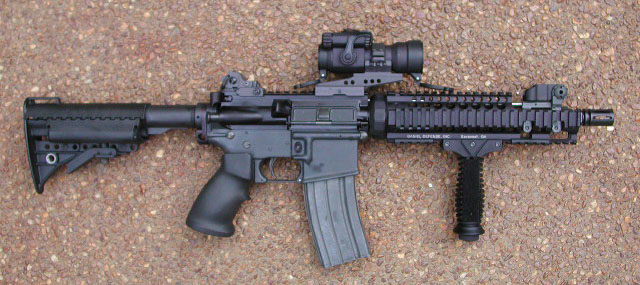

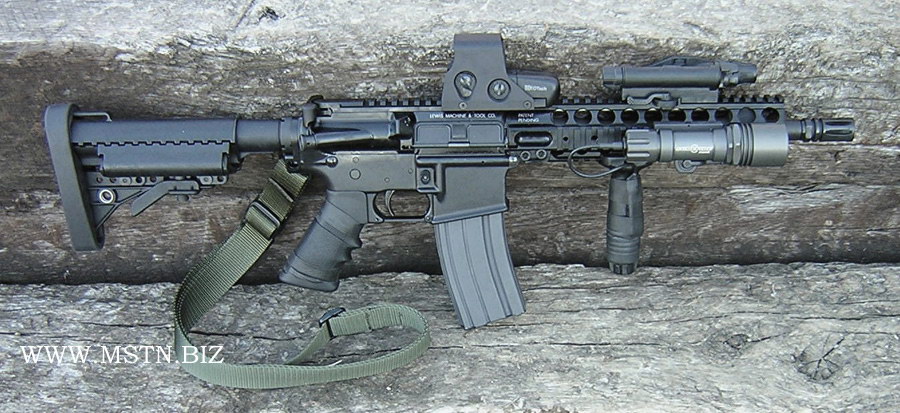

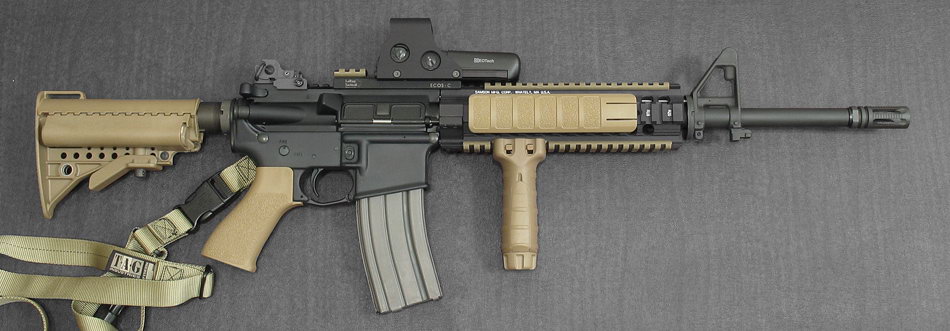

民间使用VLTOR MOD枪托的人

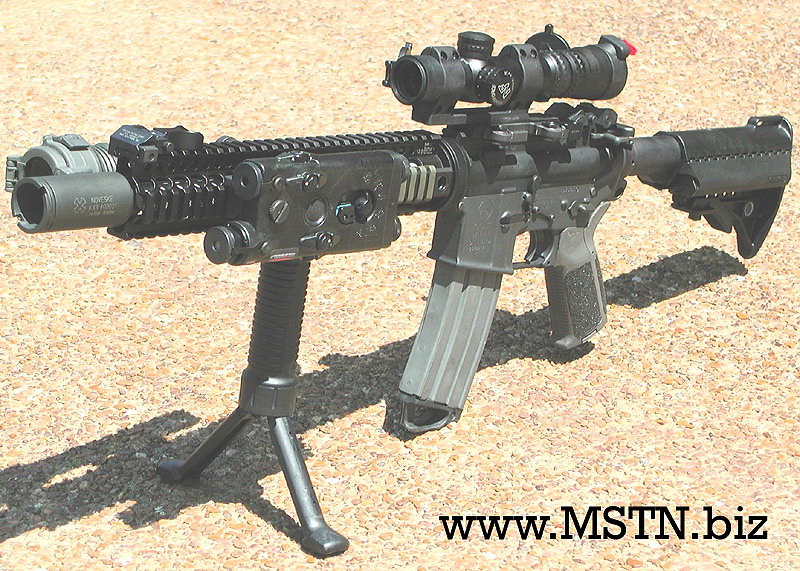

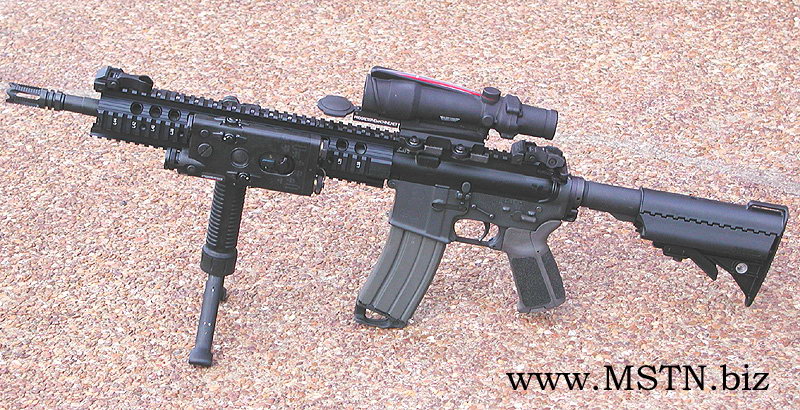

在Mk18上安装VLTOR MOD枪托


这名陆战队员甚至把他的M16A4的固定枪托换成VLTOR
MOD枪托


在伊拉克使用VLTOR MOD枪托的第1海军陆战队侦察队3排B连的士兵


这几个在伊拉克干活的安全承包商简直就是在替VLTOR MOD枪托打广告,这家公司的AR配件当然不只是枪托一种

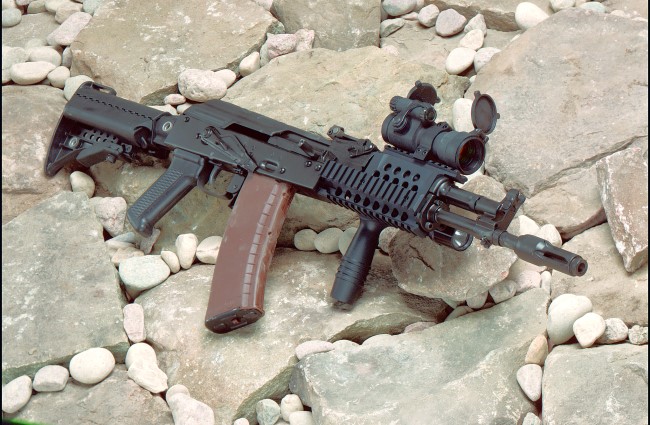

AK上的MOD枪托

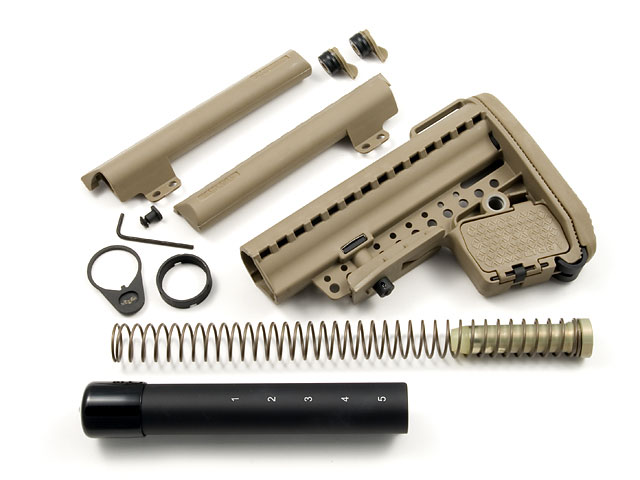

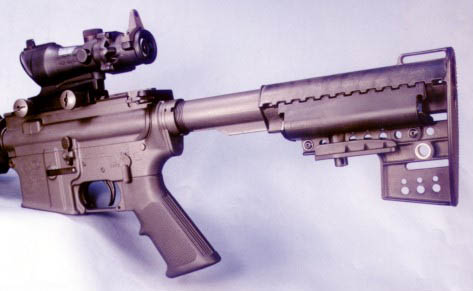

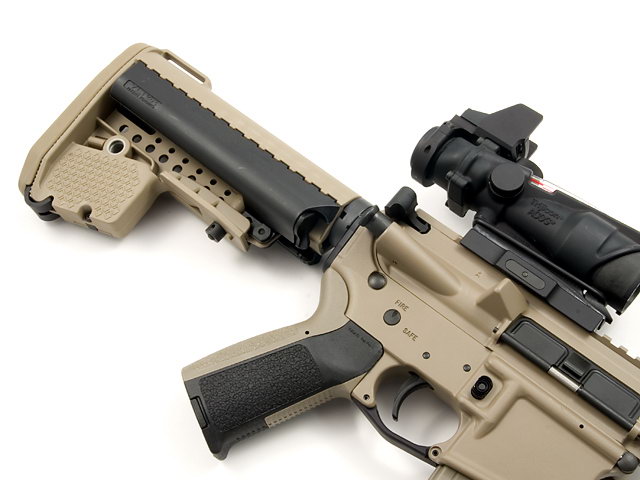

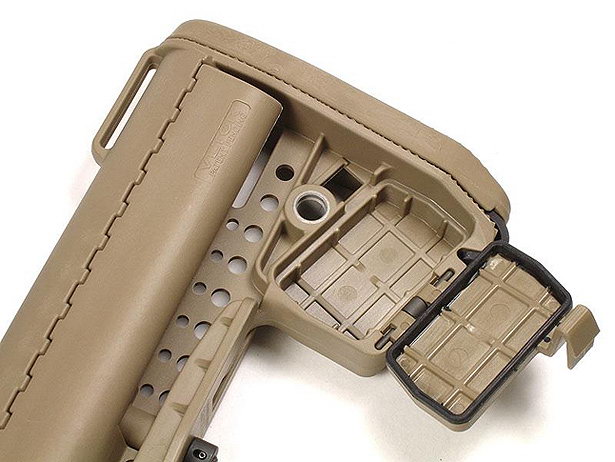

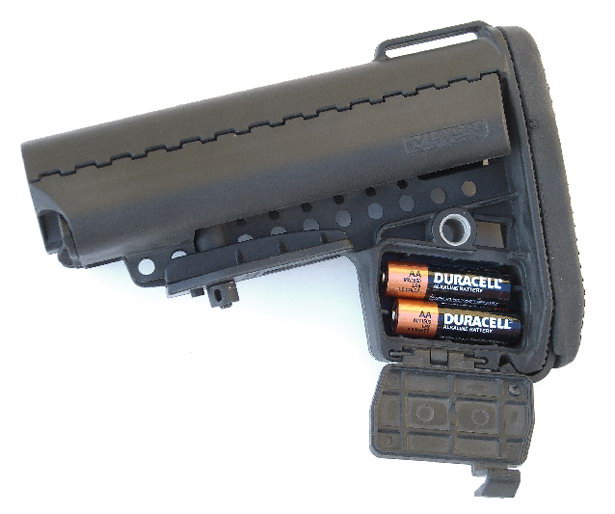

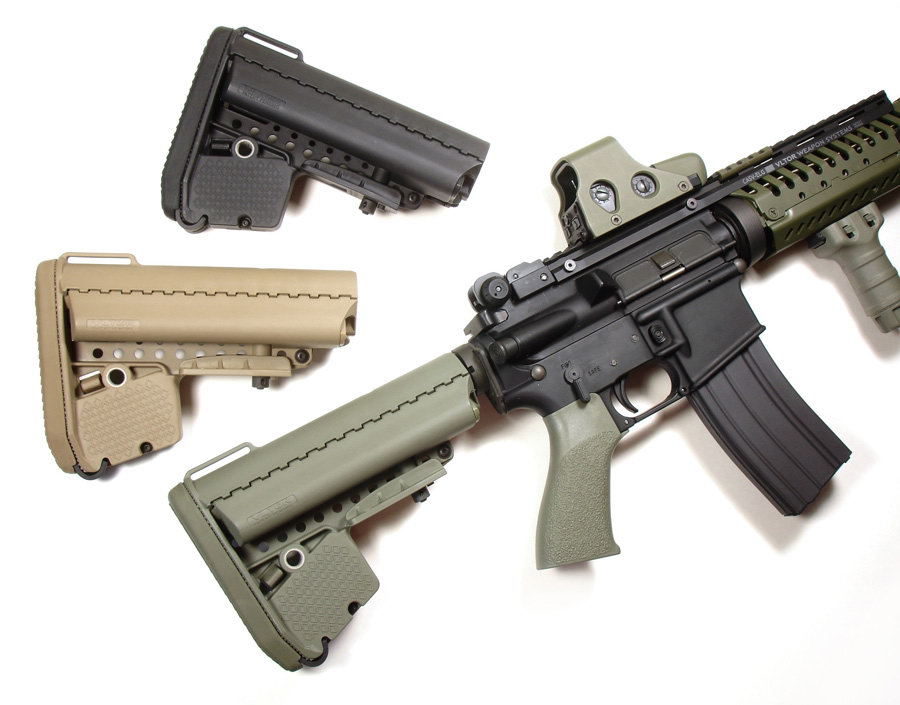

VLTOR E-MOD(增强型)是更新的款式,其特点是在枪托下半部分增加一个盒


使用VLTOR E-MOD的美军特种兵

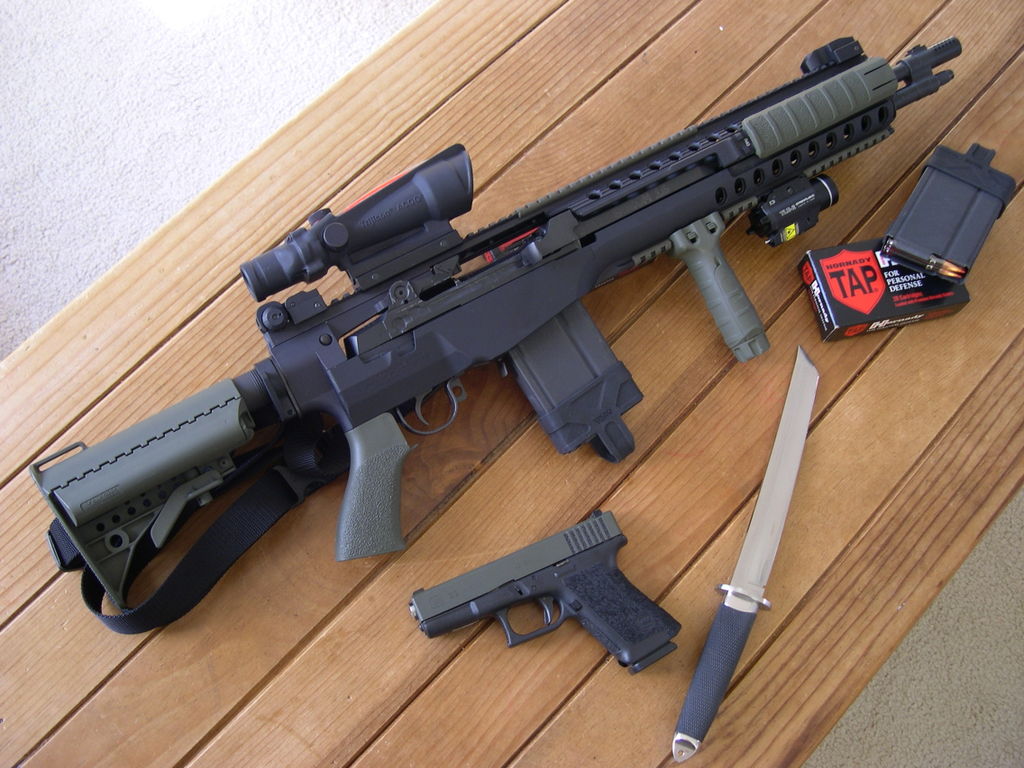

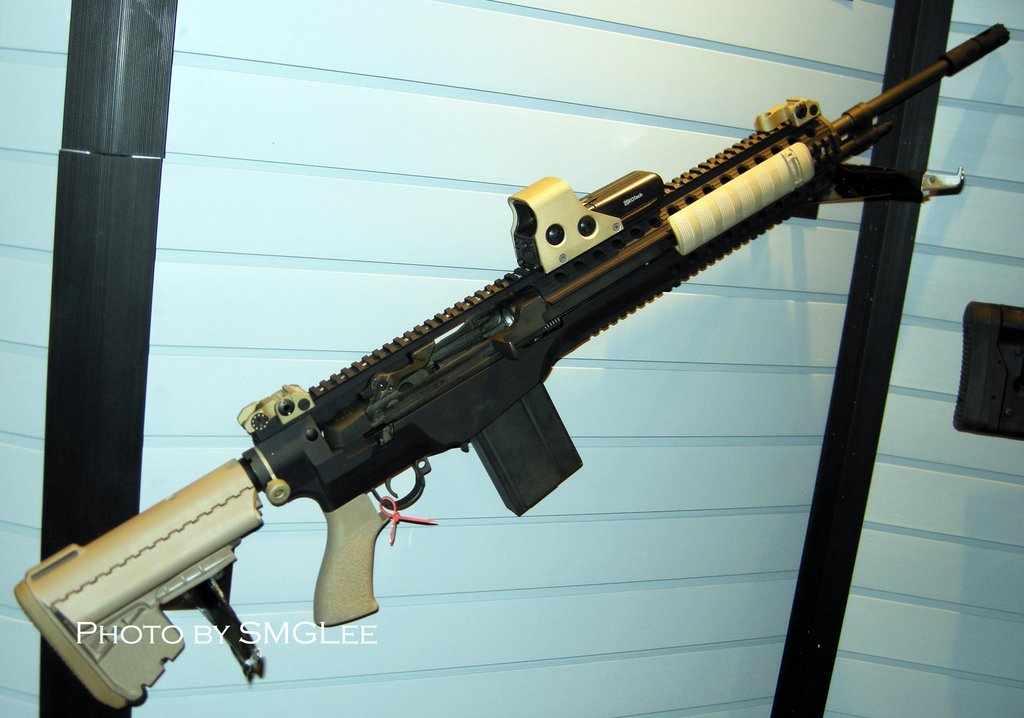

Troy M14 MCS上使用的E-MOD枪托

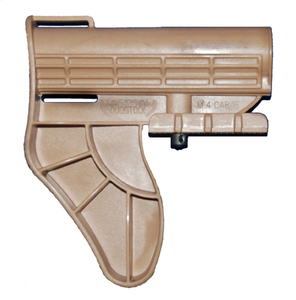

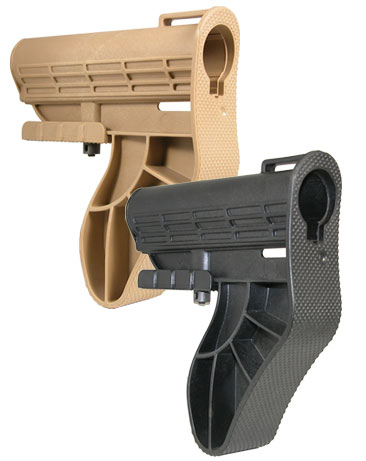

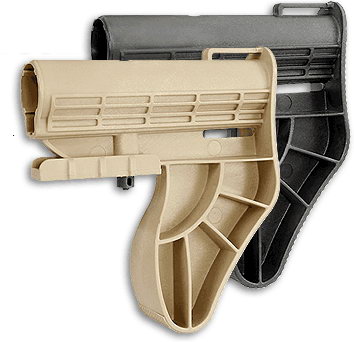

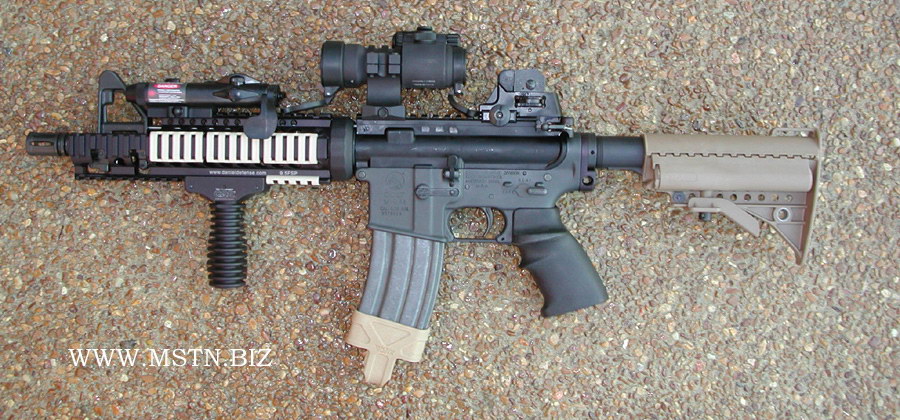

DuoStock象耳式枪托

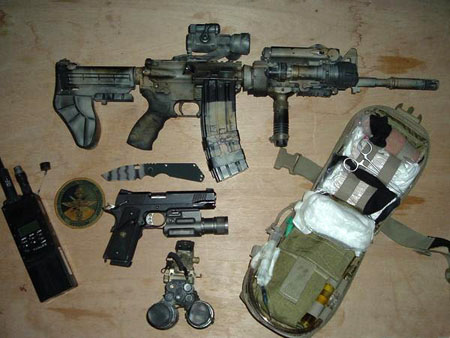

这种形状很像大象耳朵的伸缩式枪托是专门为CQB环境设计的,枪托底板有两个抵肩面。在CQB中射手可以使用下面的抵肩面,当需要快速举枪射击时,头颅不需要歪向一侧眼睛就能对准瞄准线。如果在卧姿射击中要细致地瞄准,可以使用上面的抵肩面(传统的位置),这样肩部能对准枪管轴线。虽然象耳托不是美军的标准配备,但已经有部分士兵(主要为特种部队)购买使用了这种枪托,另外也发现有安全承包商使用这种枪托。


Magpul公司的枪托

以做AR配件起家的Magpul公司光是枪托就有十几个系列几十个型号。在军队中比较常见的最初有MSS M93系列,现在则流行CTR系列。其他型号偶然也有发现被个别士兵使用。

MSS(Modular Stock System)系列在2002年的时候推出市场,主要有M93A和M93B两种伸缩枪托,相比起那些有6个位置或8个位置的伸缩式枪托,MSS枪托的长度调节功能可以算是“多级微调”了,而且还有定位功能,当你选择了一个最习惯的长度,设定好后,以后快速拉出枪托,就会自动拉到这个长度。另外据用过的人说,MSS枪托非常牢固,不像其他伸缩枪托那样会有不同程度的松动,这也是与它的伸缩和定位机构的设计有关。

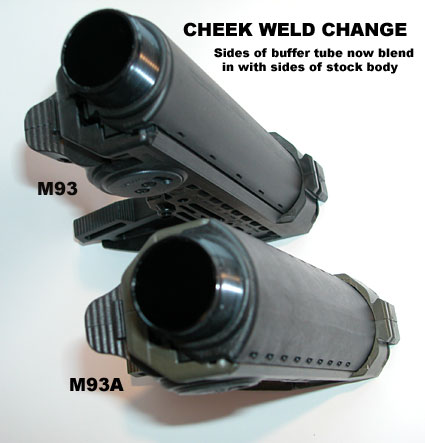

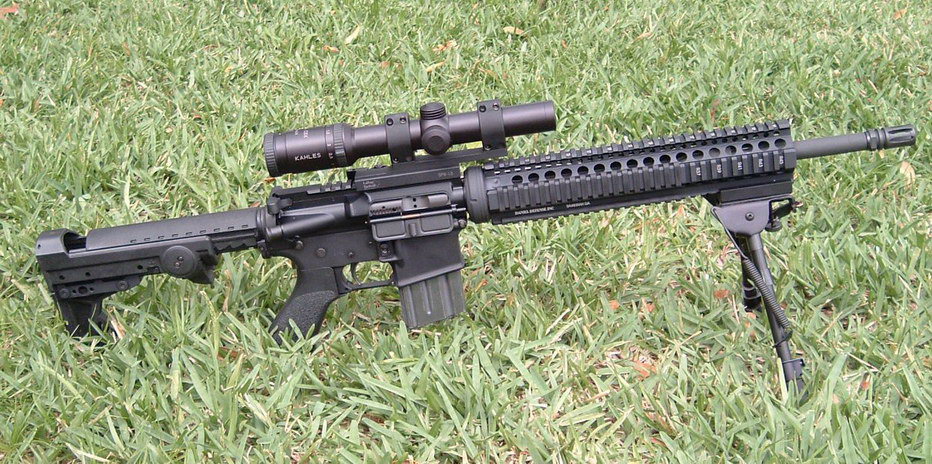

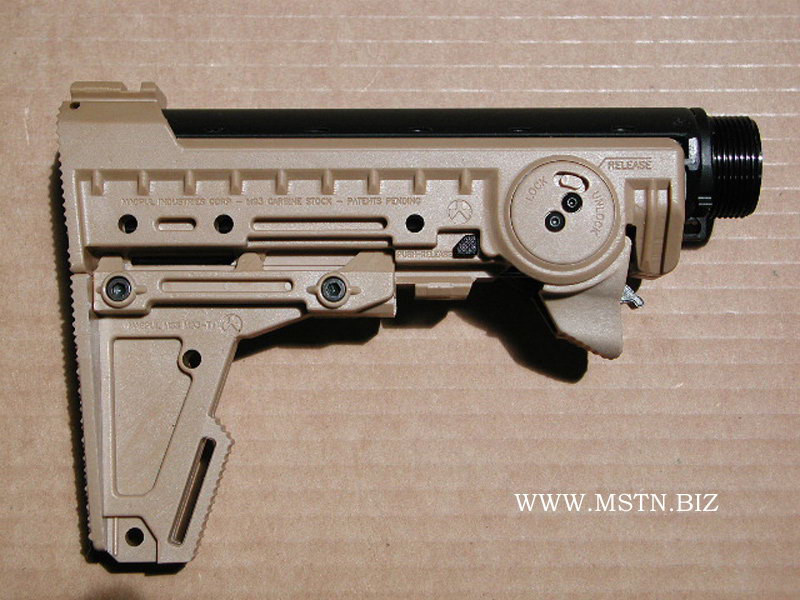

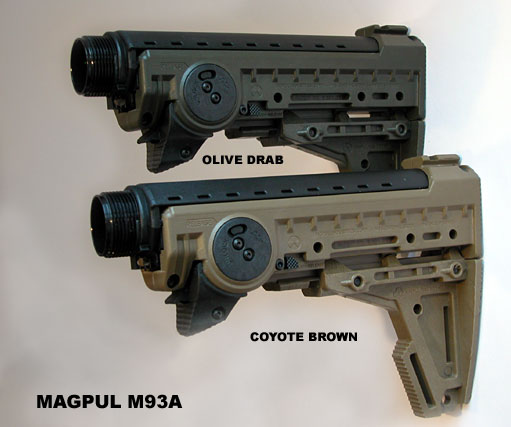

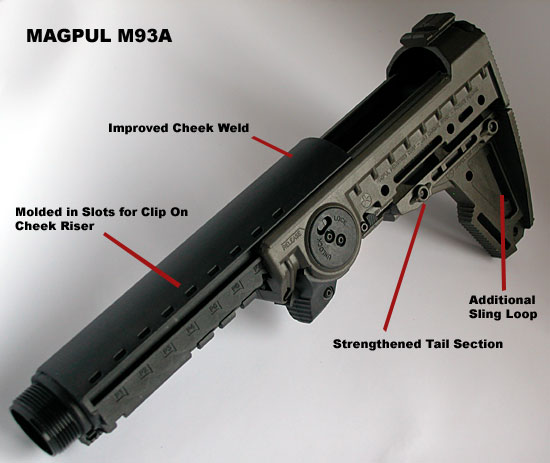

MSS枪托



安装MSS枪托的Mk18 MOD0或M4A1,既有特种部队,也有常规部队

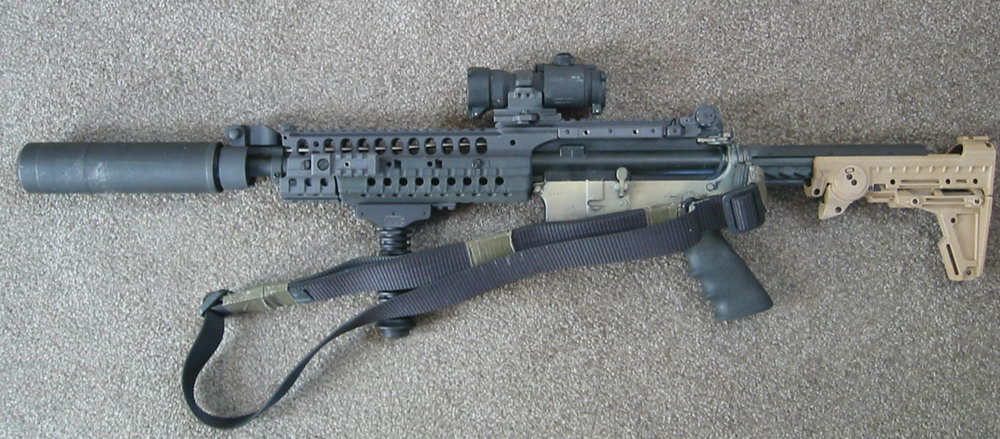

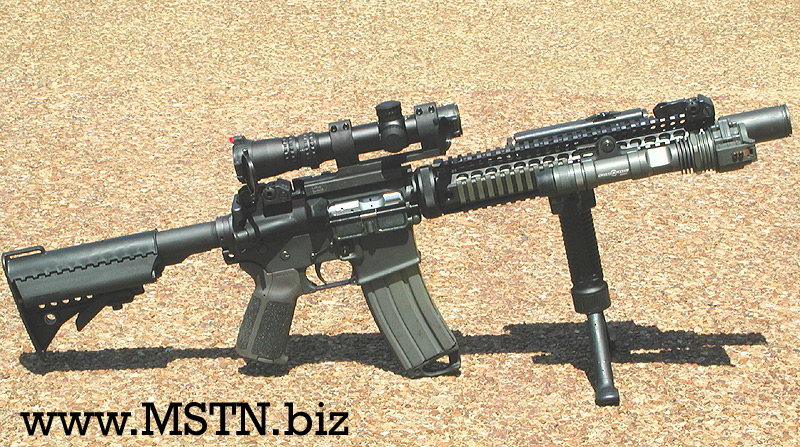

民间玩MSS枪托的人


安装MSS的Saiga

CTR(Compact/Type Restricted)伸缩式枪托采用镂空结构,更为轻便,并且把定位开关收藏在镂空的部分里面,使外形线条更简洁,减少了钩挂的机会,据说锁定机构也进行了改进,即使弹簧在长时间使用后变得松弛也不容易让枪托变松。CTR枪托现在在军队中也越来越受欢迎。还有一种更加简化的MOE枪托,不过在军队里比较常见的是CTR

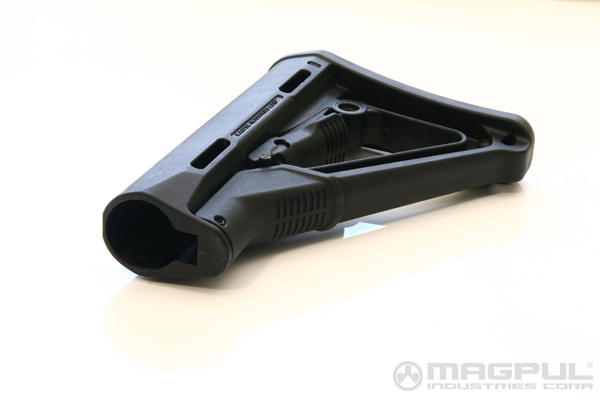

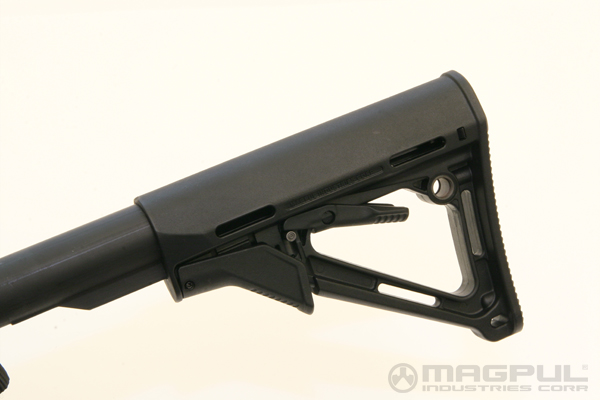

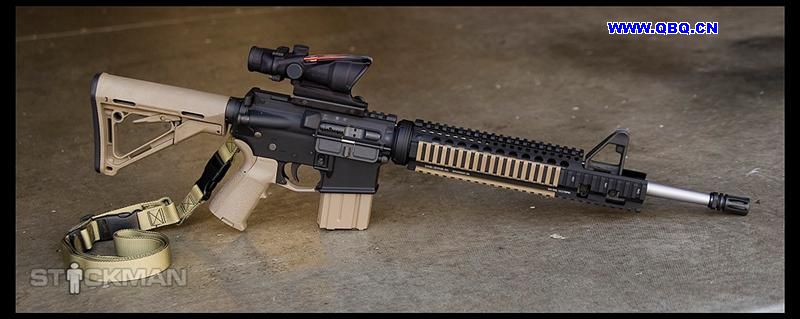

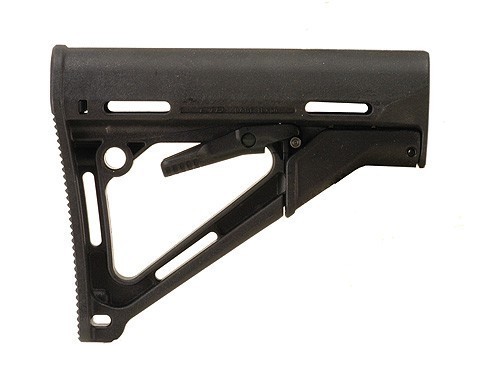

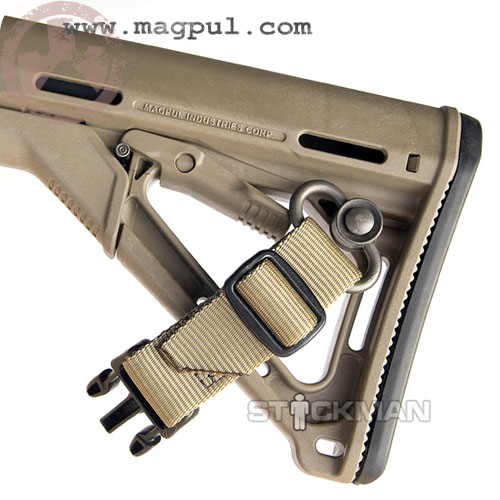

CTR枪托

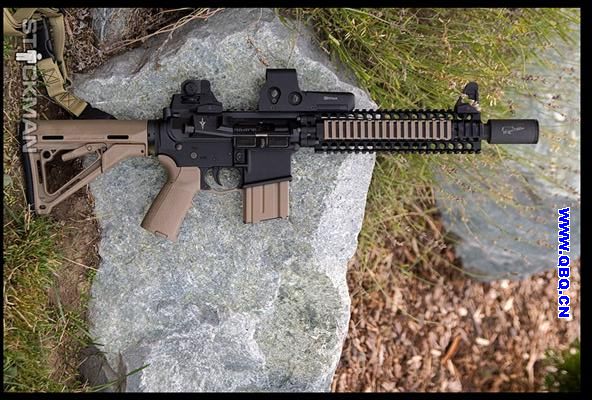

安装CTR枪托的Mk18 MOD0/1和M4A1


安装CTR枪托的HK416

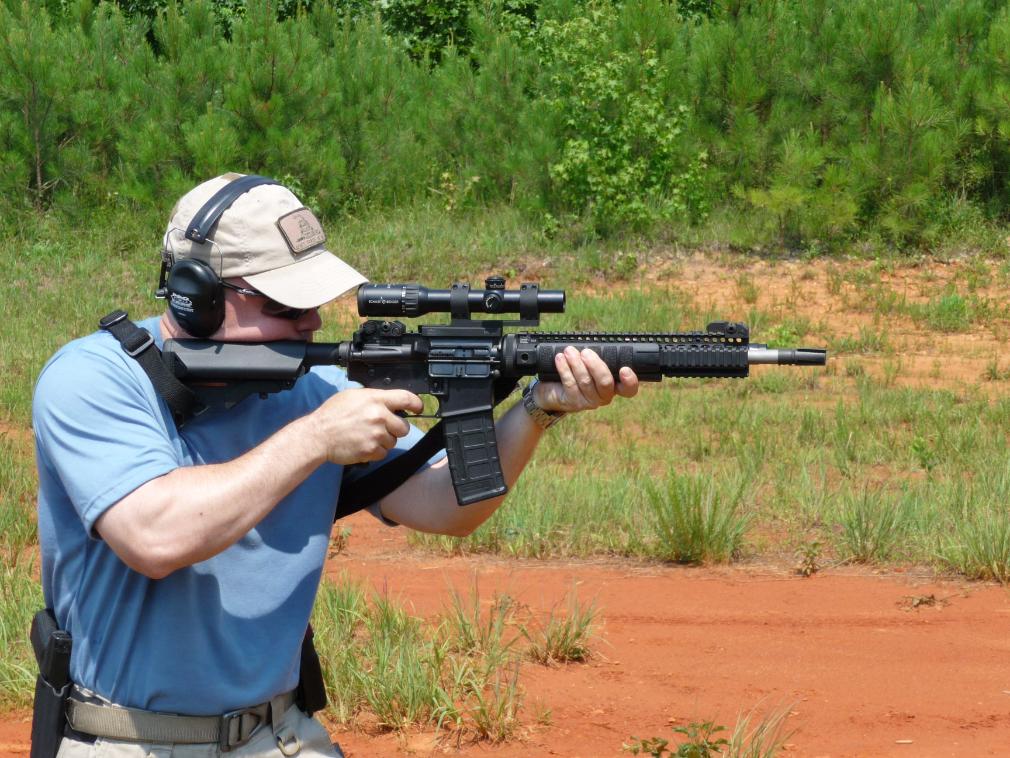

民间玩CTR枪托的人

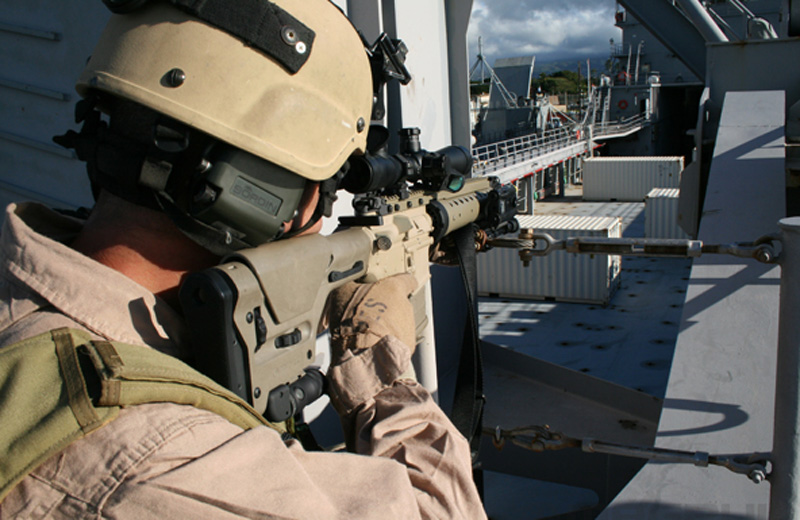

CTR枪托是Mk14 MOD1的标配

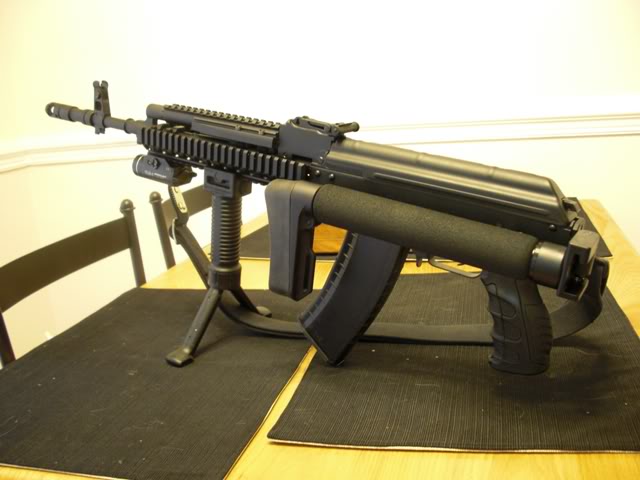

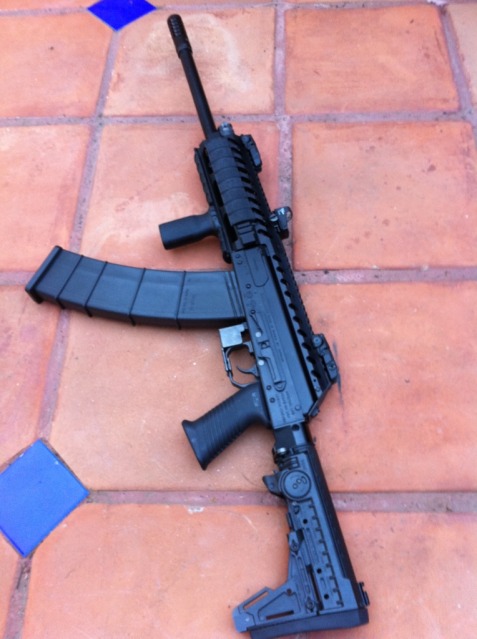

AK上的CTR

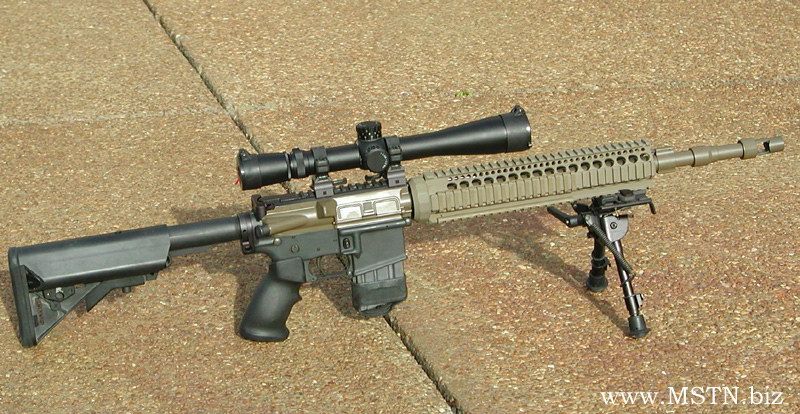

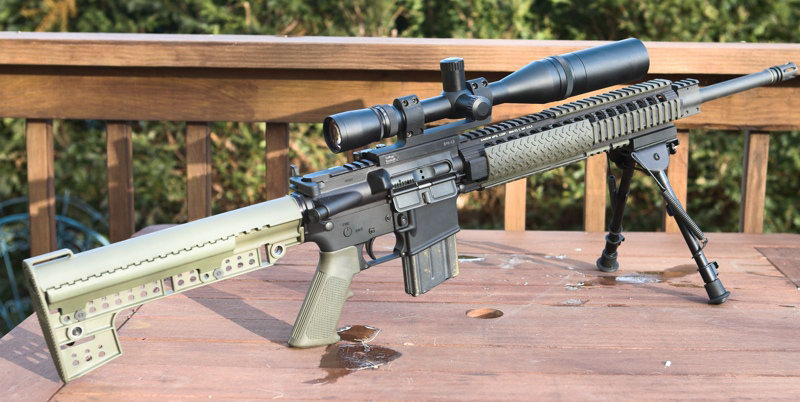

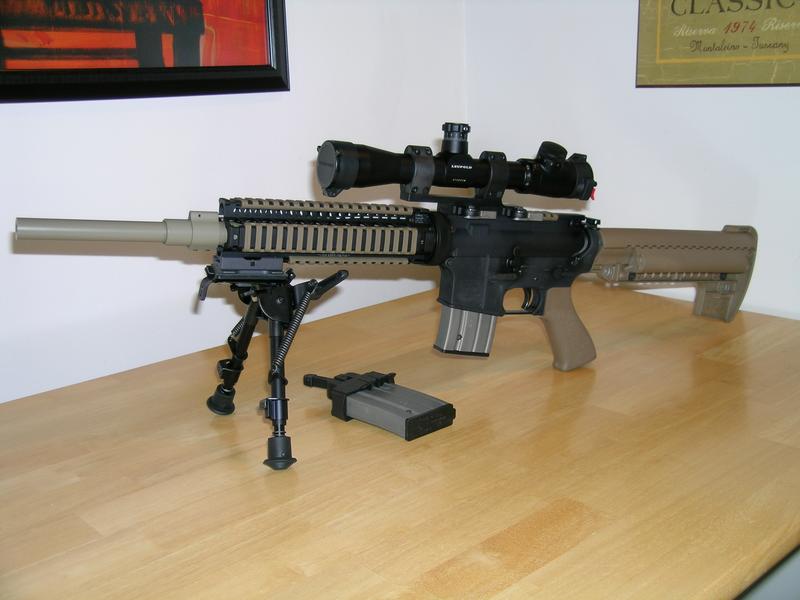

MAGPUL PTS枪托常被用于.308口径的AR


Troy BATTLE AX CQB枪托

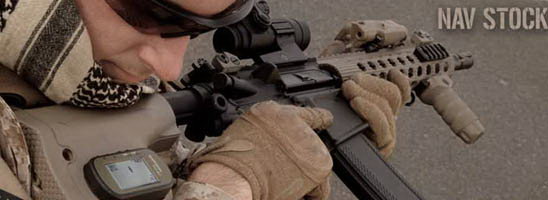

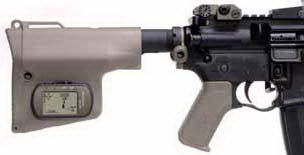

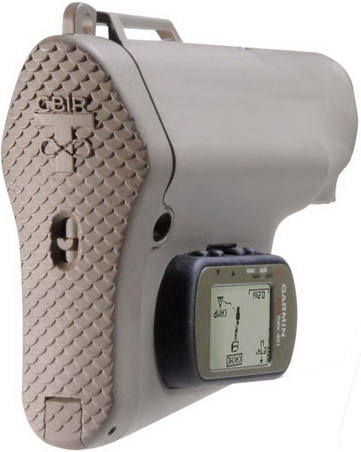

Troy公司生产的BATTLE AX CQB伸缩式枪托,其枪托下半部是一个比较大的储物空间,目前已经发现第75游骑兵团中有人在使用这种枪托。这家公司生产的AR式配件也有不少类型,而BATTLE AX CQB还有一种变形产品,是在枪托右侧固定一个GPS的NAV枪托。

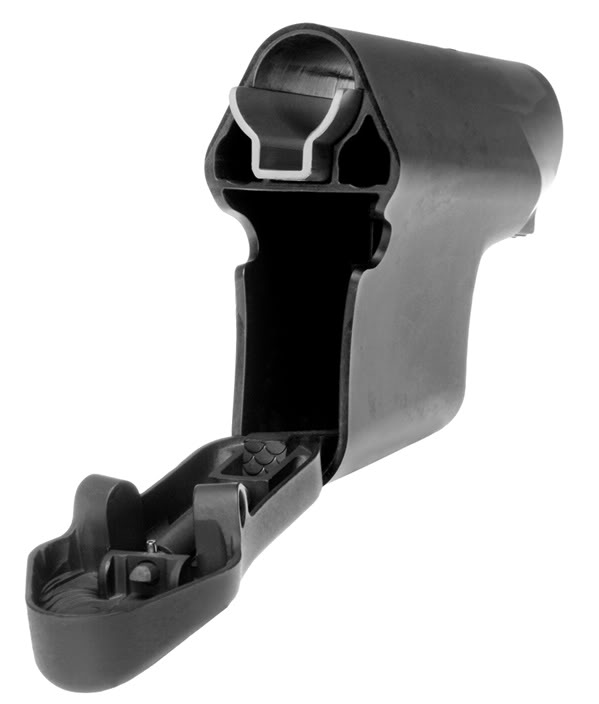

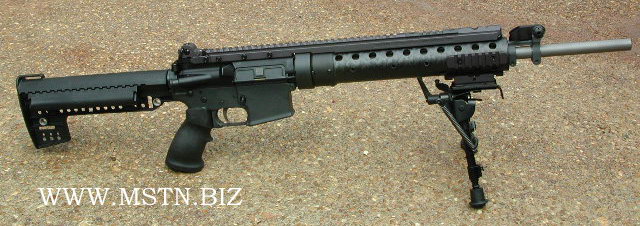

BATTLE AX CQB枪托


在城市战训练中使用BATTLE AX CQB枪托的第75游骑兵团


ACE枪托

这是一家名为ACE Gear的配件生产商所生产的M4枪托。主要有固定式的ARFX和5段伸缩式的SOCOM两种款式,后一种虽然名叫SOCOM,但这种枪托与特种作战司令部(USSOCOM)没有关系,不过SOCOM枪托也很轻便,现在也被发现有个别士兵购买使用。

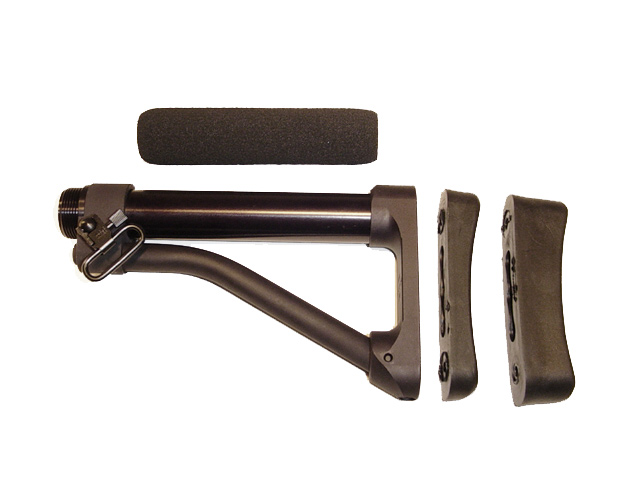

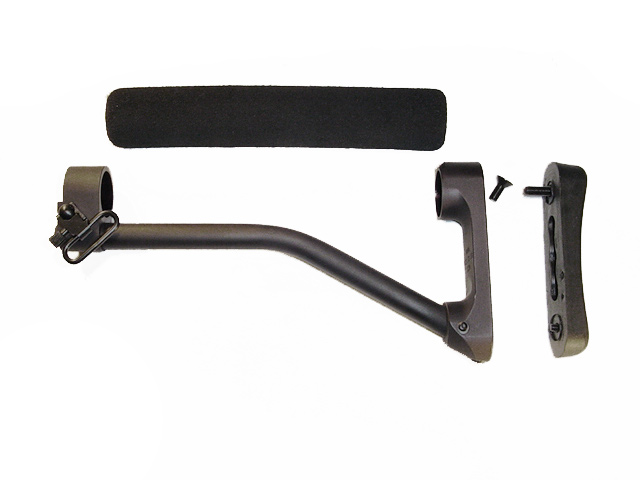

ACE ARFX枪托看起来很简洁,基本就是一根套在缓冲器尾管上的金属圆筒,外表包裹橡胶垫让贴腮舒适一些,再加另一根细管子以及托底板构成一个三角形的枪托。这种固定枪托有三种不同的长度,供用户选择自己喜欢的长度。


ACE ARFX枪托,左边中最短的型号,右边是最长的型号,还有一种中间型

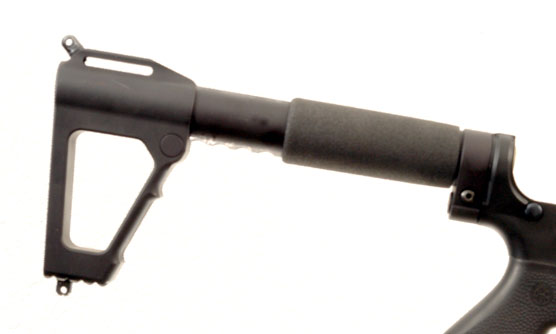

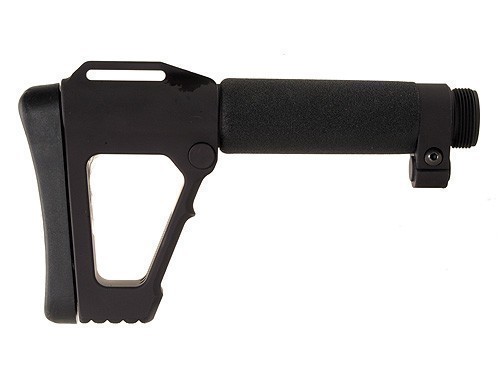

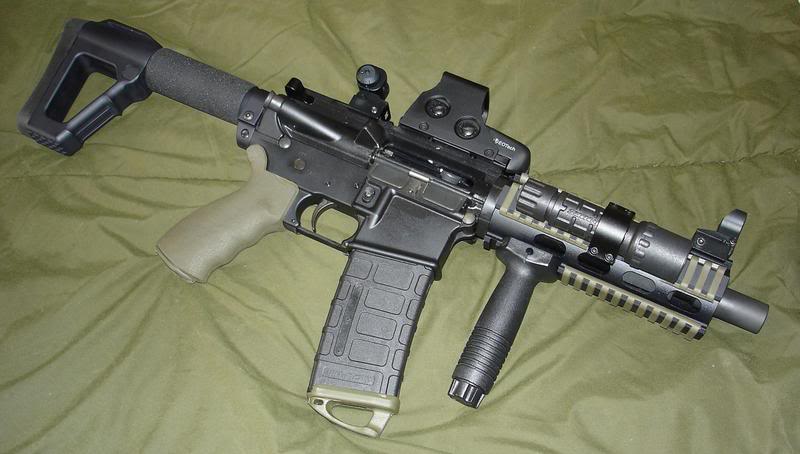

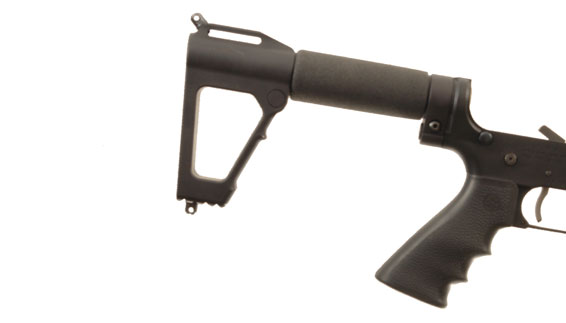

ACE SOCOM枪托也就是把一个镂空的五边形托底板套进缓冲器尾管上的金属圆筒,金属圆筒外也是包裹有橡胶垫,不过有不同长度的橡胶垫,如果有些用户习惯长期使用拉长的枪托,可以干脆换上比较长的橡胶垫。

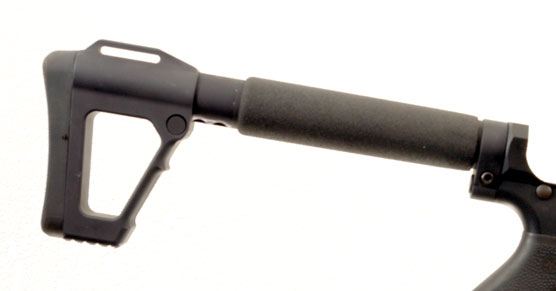

不同长度的ACE SOCOM,橡胶垫也有相应的长度


使用ACE SOCOM枪托的美军士兵

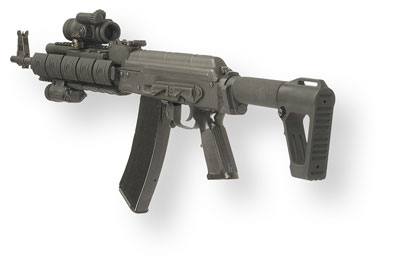

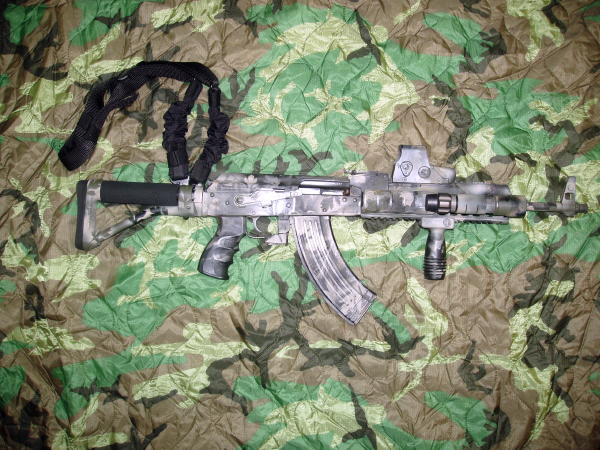

AK上的ACE枪托


紧凑伸缩枪托

大概是受HK416C的伸缩枪托的启发,在2013年以来,好几家AR配件商都推出类似的紧凑型伸缩式枪托。比如加拿大的东北武器集团(North Eastern Arms Group)在2013年推出的“紧凑型卡宾枪枪托”(Compact Carbine Stock,简称CSS),又如TROY公司在2014年推出的PDW枪托。这些枪托基本形状都和HK416C的伸缩式枪托差不多,不过在细节上都有所回避,因此也能各自申请自己的专利。这类枪托有都4、5段伸缩档位(或更多),如果装到7.5英寸枪管的AR式武器上,缩起枪托后比同样缩起枪托的MP5还短一些。因此这种枪托上市后受到一些短枪管AR玩家的欢迎。

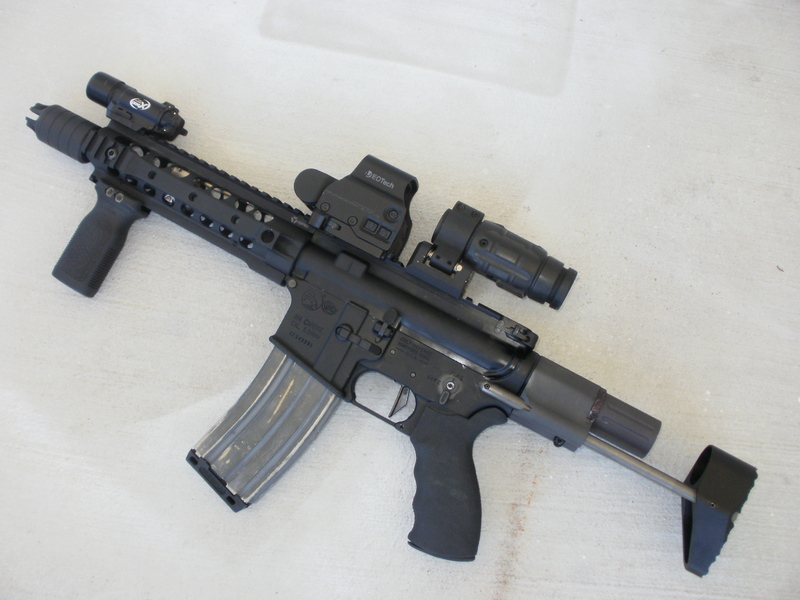

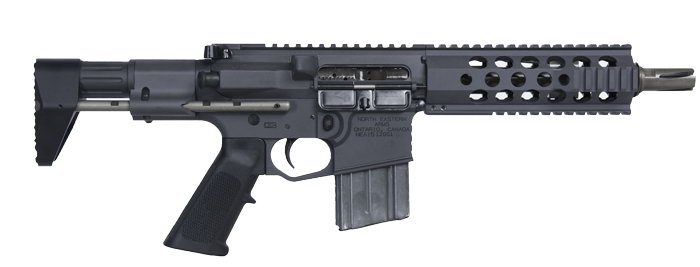

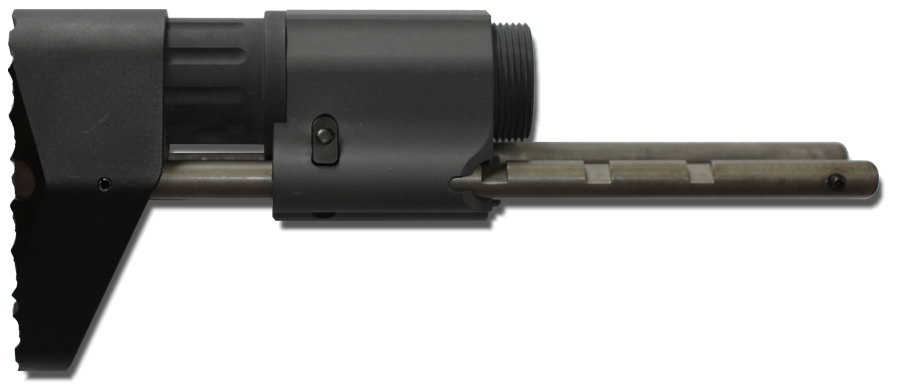

NEA公司的CSS枪托及NEA公司自己生产的NEA-15短枪管步枪

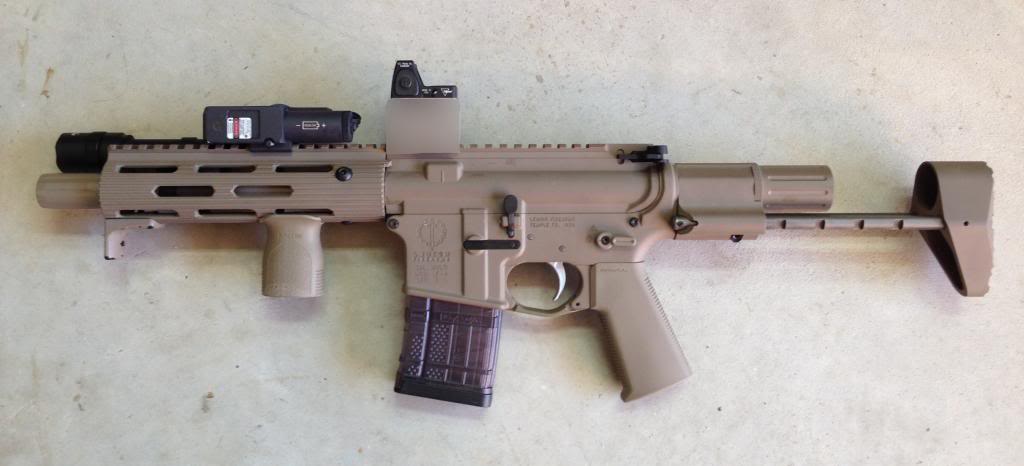

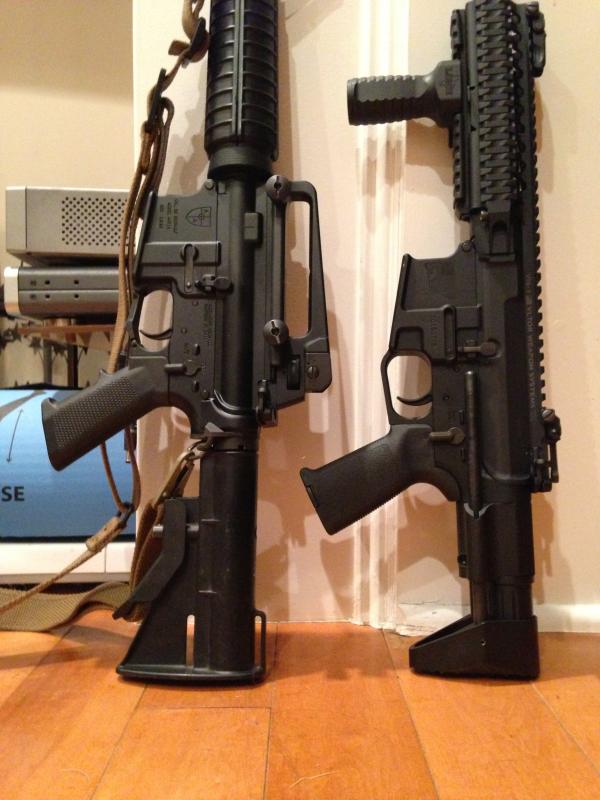

CSS的长度比传统的伸缩式枪托要短

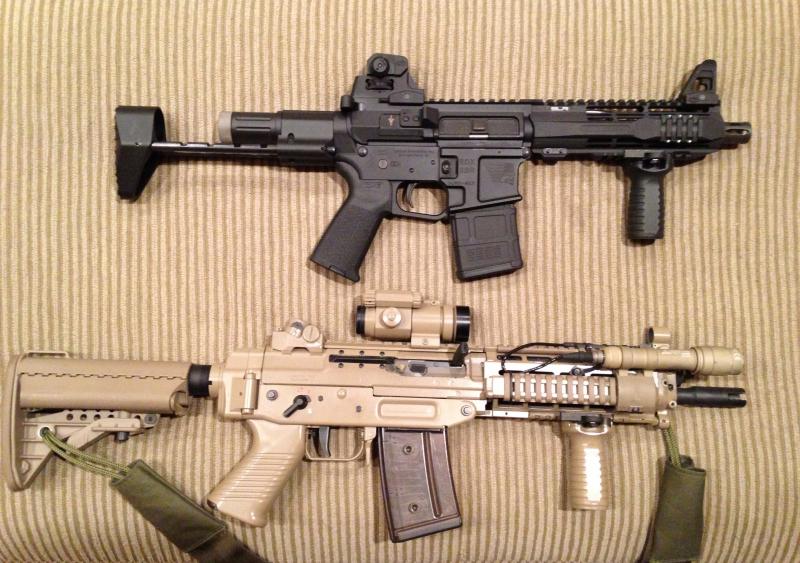

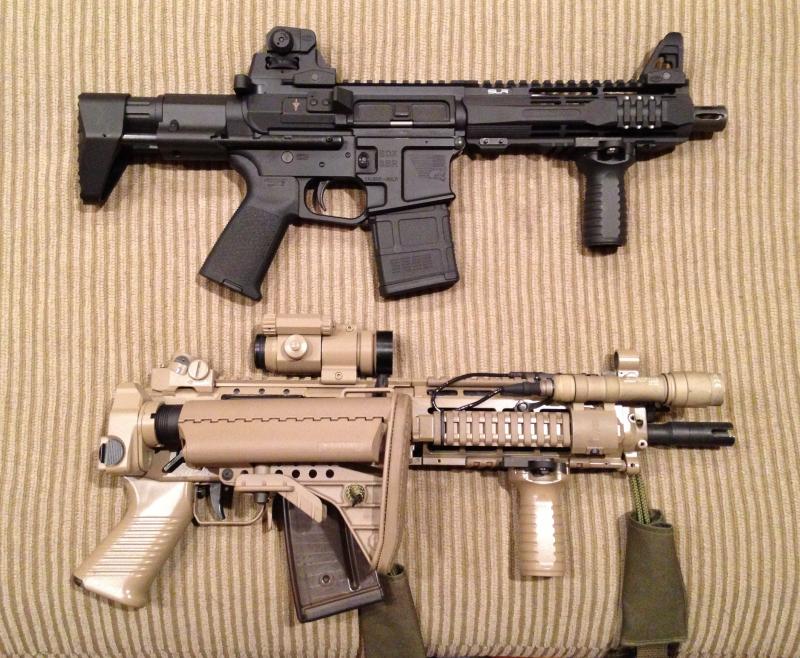

安装了CSS枪托的7.5英寸型AR与折叠枪托的SG553的比较

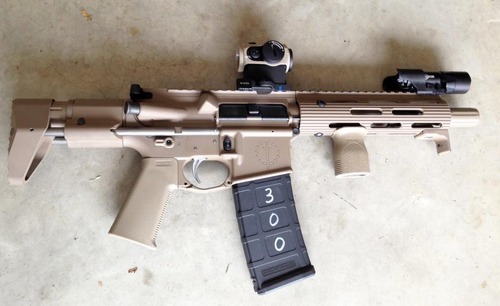

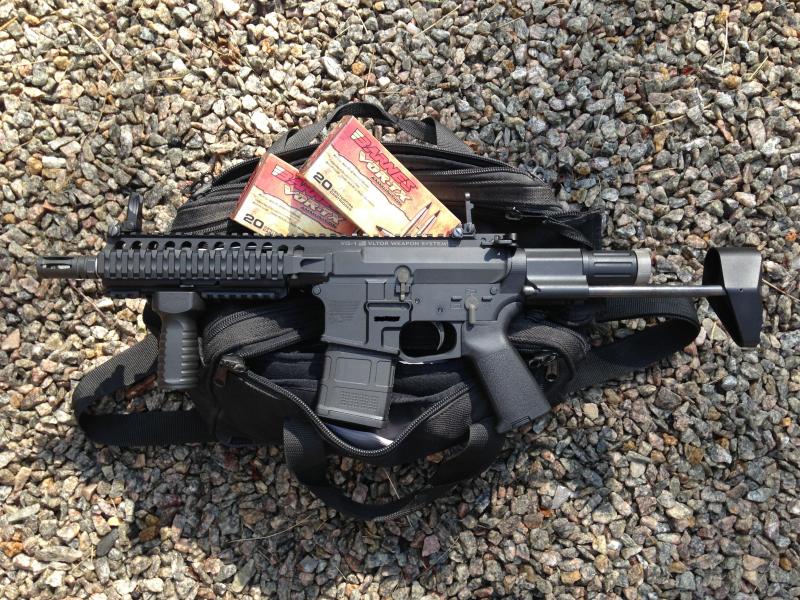

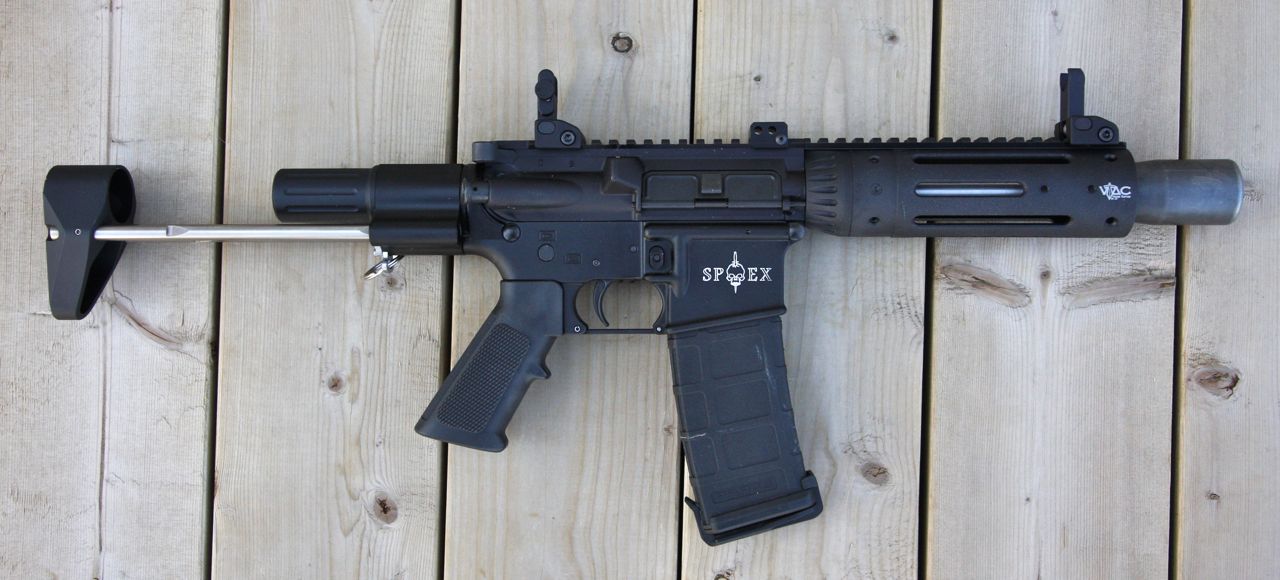

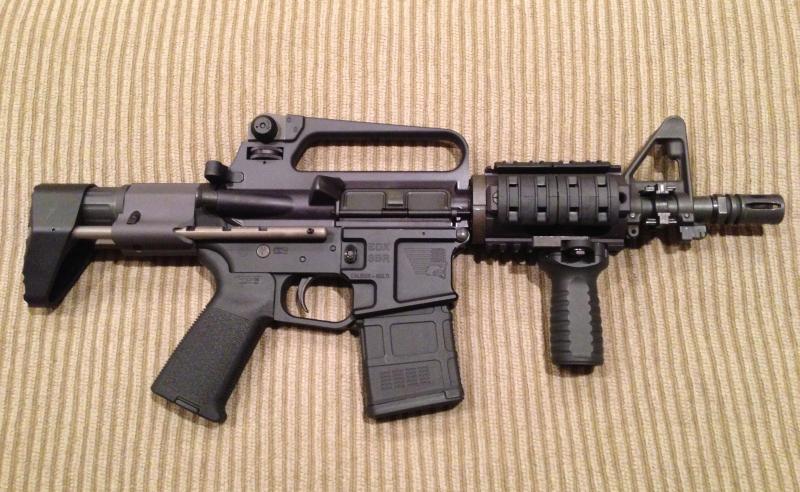

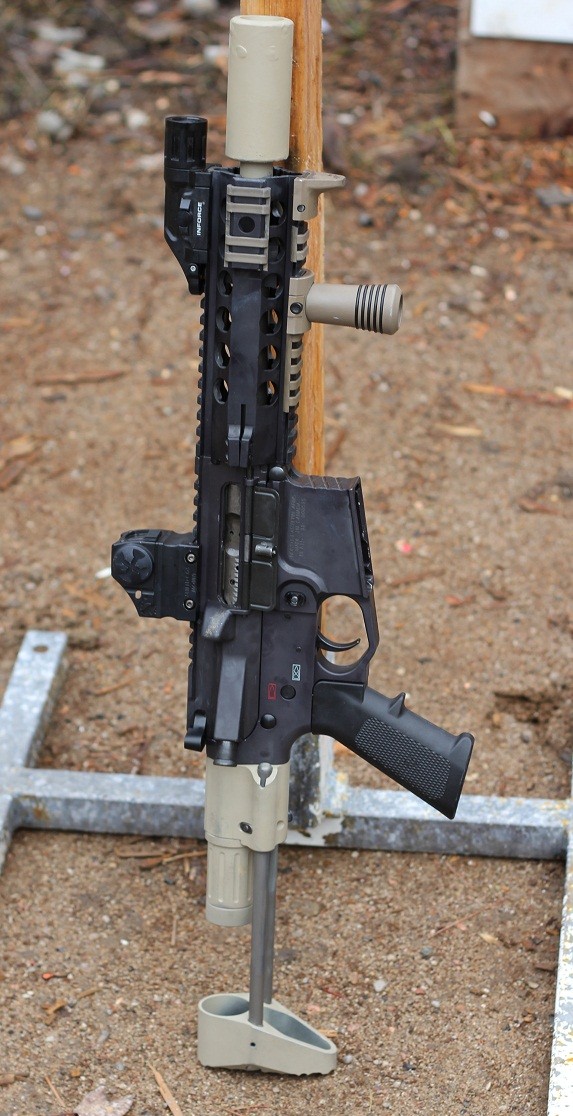

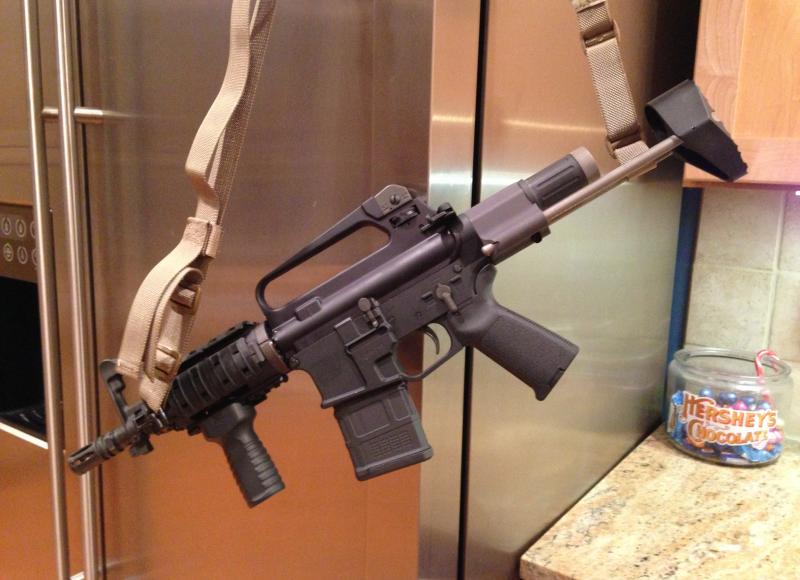

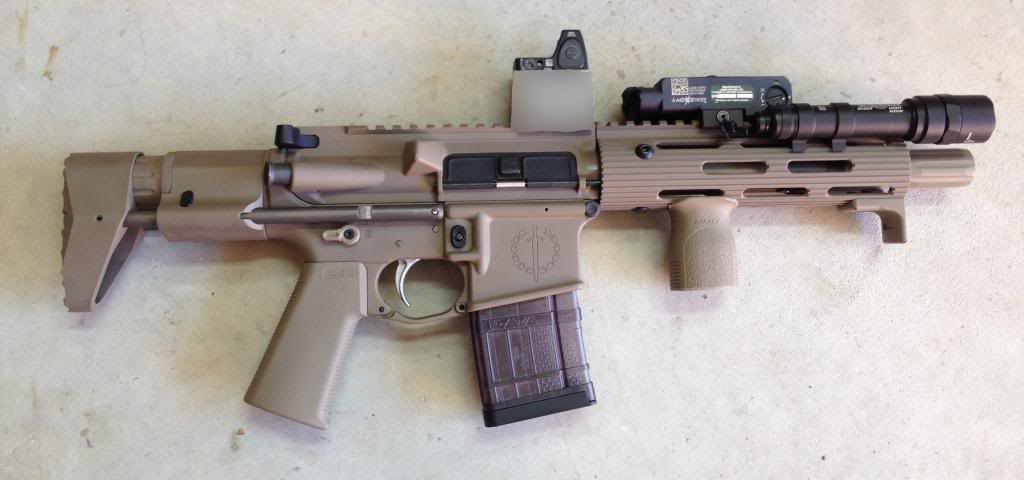

各种更换了CSS枪托的短AR,大多是7.5英寸枪管

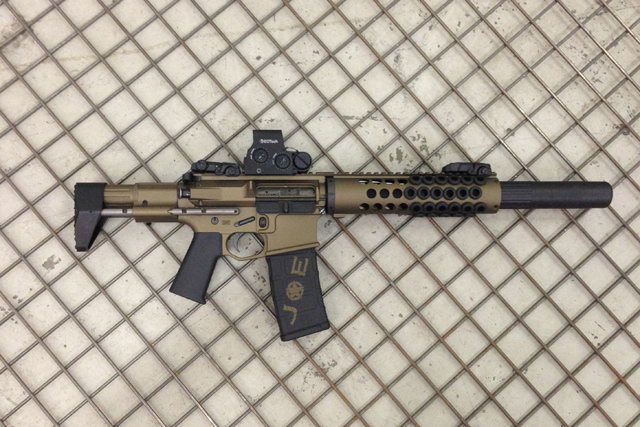

安装了CSS枪托的.300 BLK口径的短AR

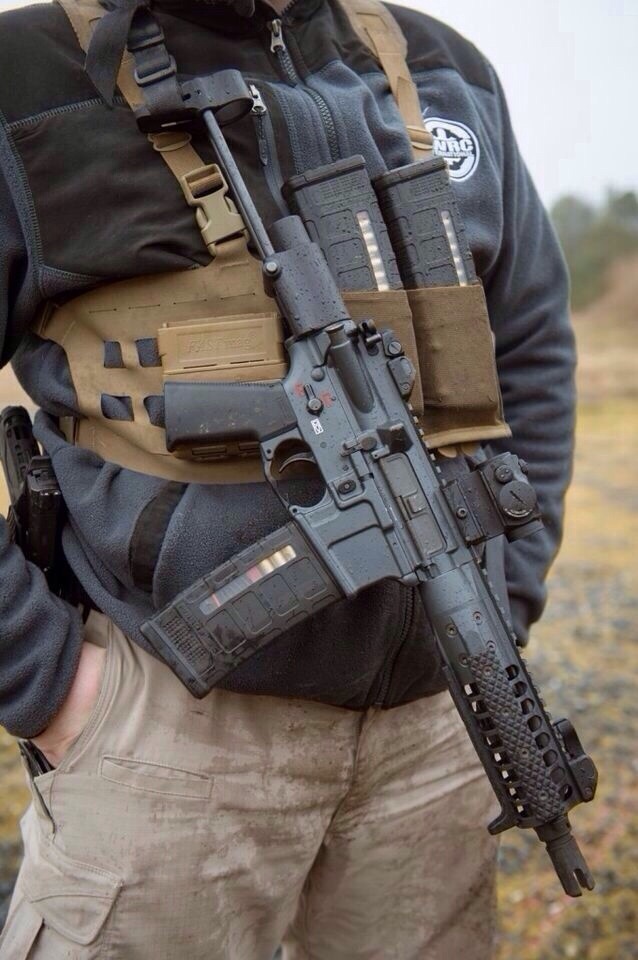

TORY公司在2013年推出的命名为PDW枪托

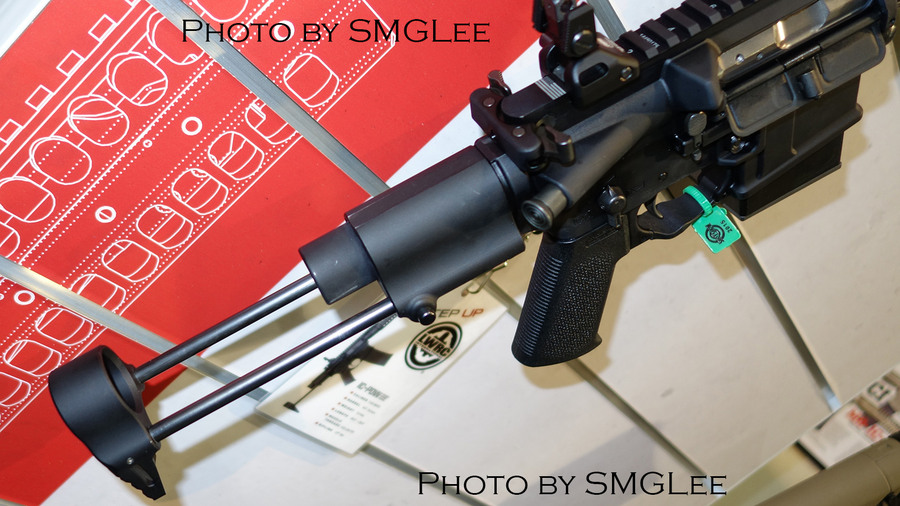

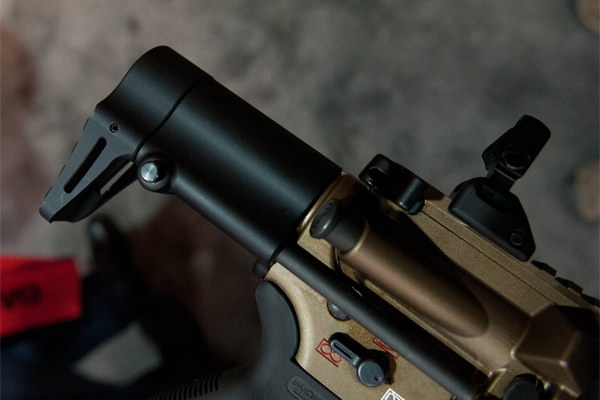

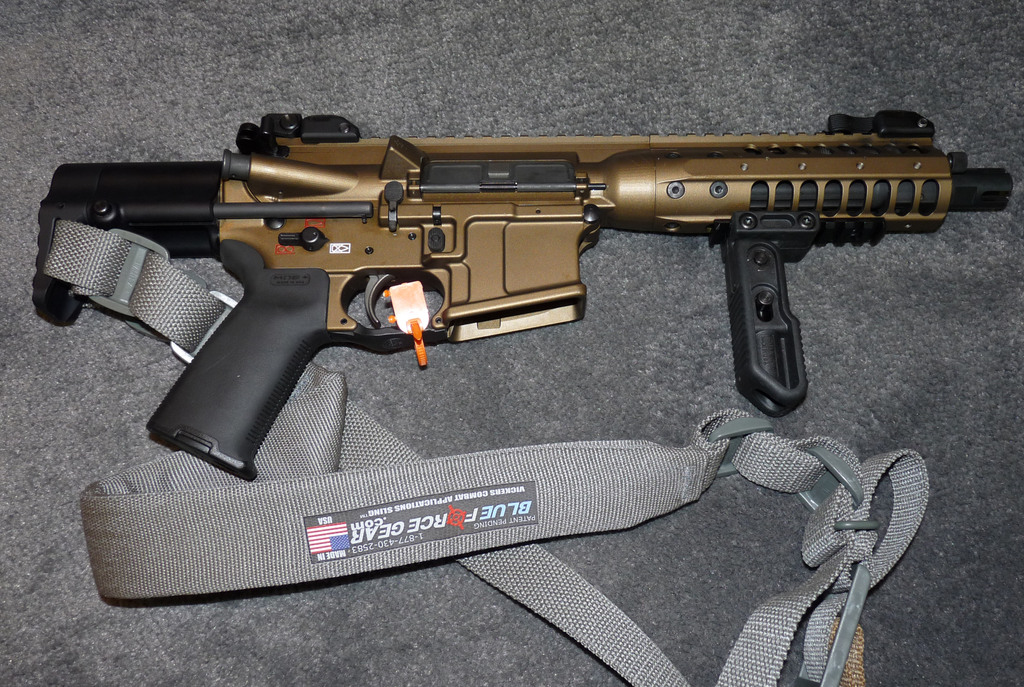

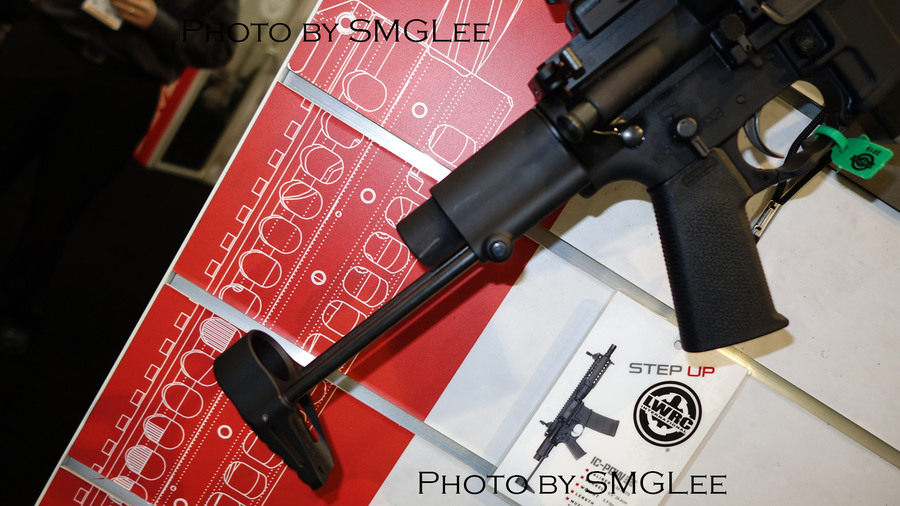

LWRC公司在2014年推出的PDW伸缩式枪托
