FNC系列突击步枪

FNC简介 原型CAL

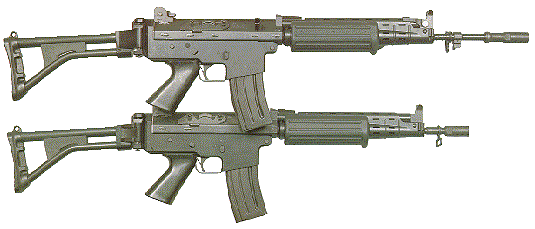

标准型FNC 短管型FNC
瑞典型Ak5

口径: 5.56×45mm SS92/SS109

FN公司的设计师以CAL为基础改进出另一个产品,命名为FNC(Fabrique Nationale Carabine,即FN公司的卡宾枪), 正式名称是FNC76,并参加了1976年的“北约下一代步枪选型试验”。FNC76的外形和CAL基本相同,主要不同点是FNC76的冲压钢机匣的结构简化,而且用两个对称的闭锁凸笋代替CAL枪机上的两排闭锁断隔螺,实际上FNC的长行程导气活塞和双闭锁凸笋枪机是直接参照了AK系统的设计。另外,FNC使用比利时研制的SS109弹。由于SS109弹采用铅/钢复合式弹芯,弹头重也加大至4.02克,因此远距离性能大为改善。在这次改进中FN公司的设计师重视了操作简单和性能可靠,但由于FNC样枪在选型试验中出现了枪机突笋裂缝等故障,最终还是退出了竞争行列。

1976年4月至1978年底,FN公司针对试验中暴露的问题,对该枪进行了改进,主要包括:加强枪托,以便发射枪榴弹;机匣强度增加;改进气体调节器、护木、弹匣卡笋等的设计;针对FNC76在选型试验中暴露出来的问题,把击针改装在机框内,同时减小击针孔径,由此减少了小口径步枪容易出现的底火击穿、炸壳等故障。另外,该枪的勤务性和特种条件下的可靠性也有提高。改进后,FN公司在1979年推出了新的FNC,并于1980年底开始投产,命名为FNC80(也有叫法是FNC79),投产后的FNC采用了先进的生产工艺和新的生产设备,如数控机厂等,以提高生产质量。制造一把FNC需要421台机器和98份操作手册。

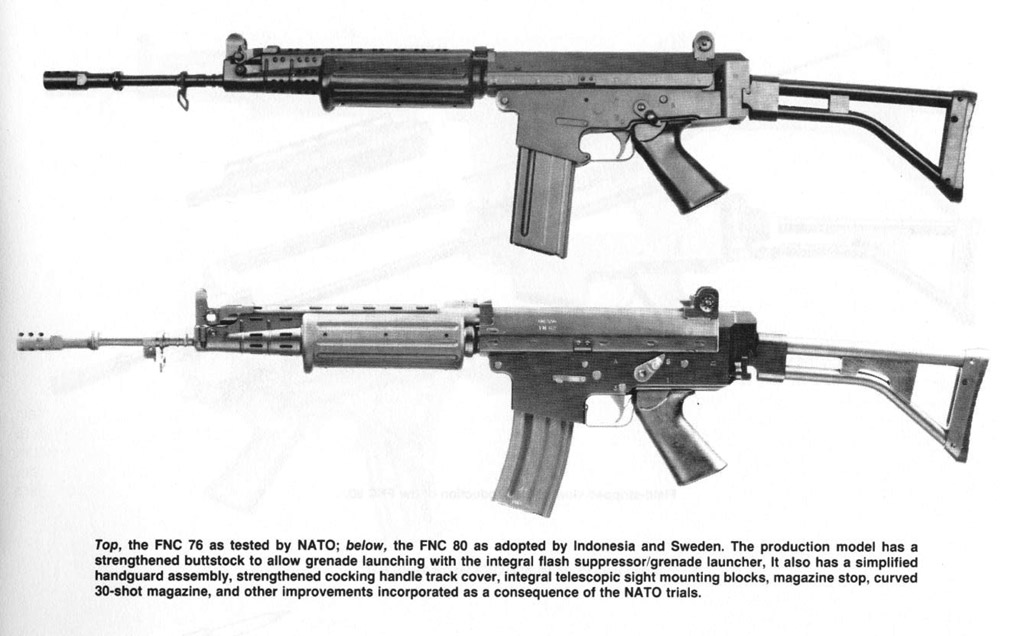

FNC76
(上)与FNC80(下)


冰冻试验中的FNC

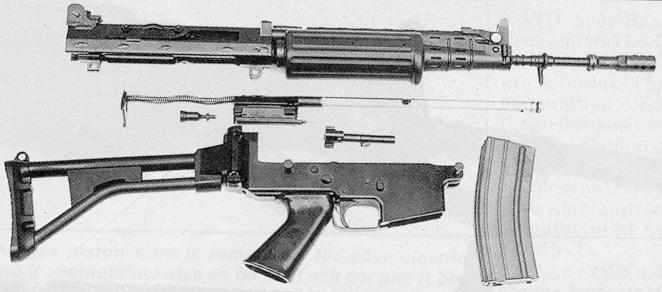

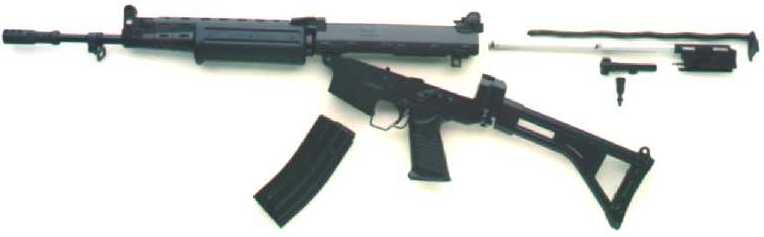

不完全分解后的FNC

除比利时外,印度尼西亚、尼日利亚、汤加、扎伊尔等国家都有装备FNC,有些国家还取得了FNC的生产许可,可自行生产及出口,而瑞典陆军装备的由博福斯公司改装生产的FNC则被命名为Ak5。大多数FNC的用户都是气候条件恶劣的非西方国家。在F2000问世后,FN公司便停产了FNC。

FNC的枪管用高级优质钢制成,内膛精锻成型,故强度、硬度、韧性较好,耐蚀抗磨。枪管前部有一个直径22mm的圆筒形消焰器兼枪榴弹发射器。导气箍装在枪管上方,提高了武器重心,使之与枪管轴线重合,消除射击时枪管上跳现象。发射枪榴弹时,可作枪榴弹瞄准具用的气塞架折叠在准星上方,截断进入活塞筒的气流,以保证火药气体压力全部作用于枪榴弹的尾部。枪口部有刺刀座安装美国的M7刺刀,但FNC也是专门配的刺刀。

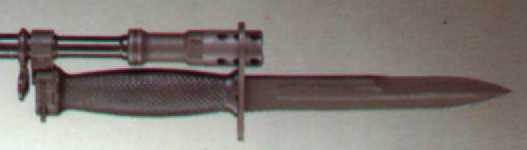

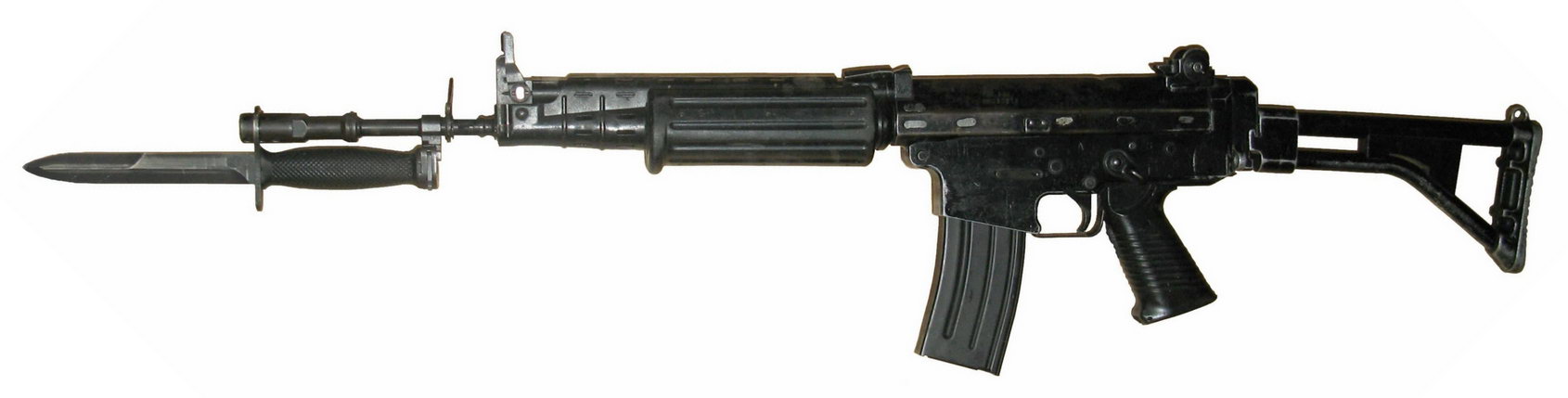

挂M7刺刀的FNC枪口

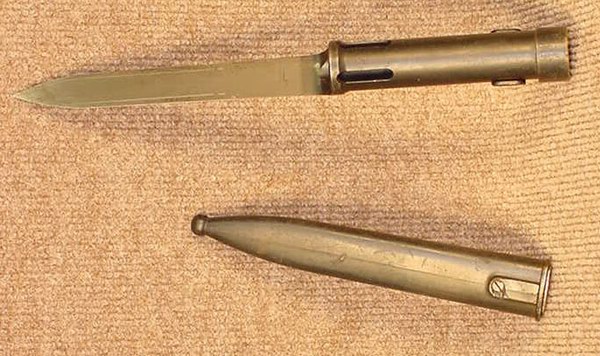

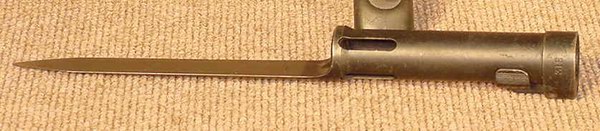

心筒形柄的刺刀,套在消焰器上不影响枪的射击

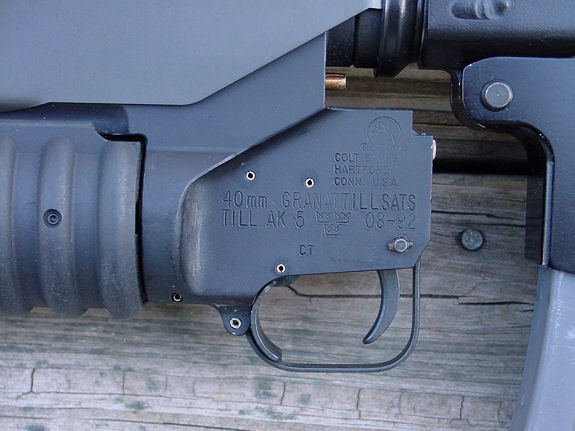

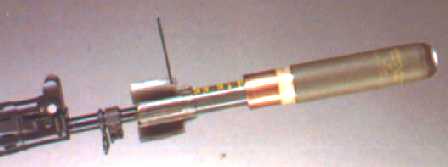

套上枪榴弹后的FNC

枪管附近的环形肋上有旋转式背带环,并可以装上一个轻质的铝合金脚架,脚架支撑起的高度为11英寸。金属护热板外包有浇铸成形的塑料护木,用6个铆钉固定,隔热效果相当好。护木上有防滑肋。

FNC采用与AK47类似的旋转闭锁式枪机,机头上有两个凸耳。击针装在机框内,通过一个3英寸长的击针簧固定。机匣用钢板冲压而成,上、下机匣由前、后两个销钉相连,后面的销钉在机匣下侧、小握把上方。向外拔出销钉,下机匣就可卸下而取出工作部件,因此分解很容易,无需专门工具。


FNC

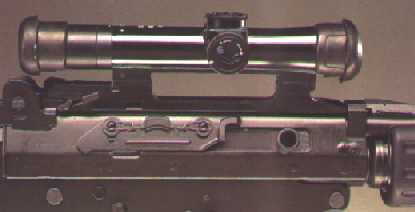

采用机械瞄准具,表尺可横向调整。机匣顶部有瞄准镜安装座,可安装FN公司的4×28mm瞄准镜或其他北约标准规格的瞄准镜。

拉机柄在枪右侧,机柄槽由机匣盖保护。机匣盖同时可防止泥沙、灰尘、雪花等进入工作部件。拉机柄向后拉时,机匣盖在凸轮的作用下打开,随即又将机柄关闭在前方位置。

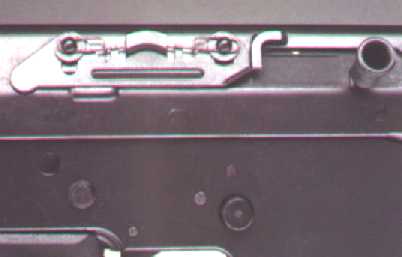

盖上防尘盖的抛壳口,图中也可看到圆柱形的拉机柄

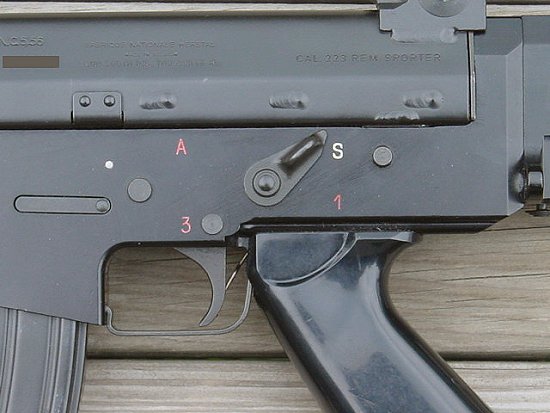

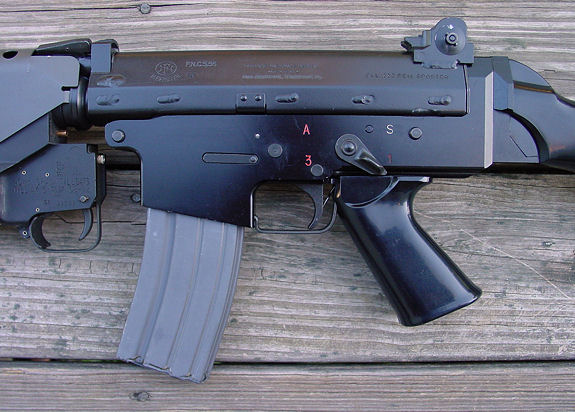

快慢机位于握把左上方,和FAL类似,射手可以方便地用握握把的手的拇指控制。“S”为保险,“I”为半自动,“3”为三发点射,“A”为全自动。三发点射通过一个三齿棘轮控制,如果用户需要,厂家也可以提供没有三发点射控制装置的机匣。

塑料制握把是取自FAL的设计,握把内附有维护工具和枪油瓶。专用的FNC组合维护工具就像瑞士军刀一样,而且用来分解FNC步枪得方便,唯一缺点是不能用来削水果皮。扳机力较轻,扣力约为10.5磅。

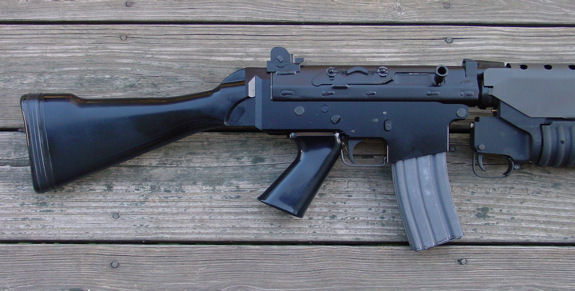

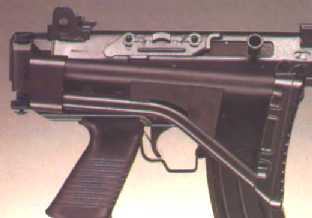

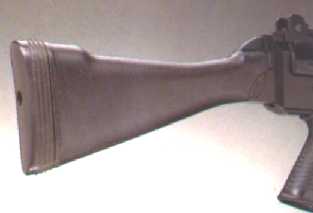

折叠式枪托采用管状铝合金制成,外表面有塑料保护层,中间用一塑料支撑块支撑;也可选用固定式塑料枪托。FNC采用30发容量的钢制弹匣,也可使用M16的20发或30发标准弹匣,据说FNC的弹匣比M16弹匣更坚固可靠,但在美国的大多数用户都是使用便宜的M16弹匣。不过FNC并没有空仓挂机功能,即使使用M16弹匣也不会挂住枪机。



为参加北约步枪选型试验,FN公司在开发FNC的同时,也开发出一种新的5.56×45mm口径弹药,命名为SS109。虽然FNC竞争失败,但SS109弹却被北约采用。1981年10月28日,北约正式宣布SS109弹作为北约第二种口径的步枪弹标准化基础,并命名为5.56mm NATO弹。不过FNC也配有发射M193弹的枪管(比利时仿制型号为SS92)。

目前FNC主要有以下几种型号:发射SS109枪弹的、枪管缠距为178mm的FNC2000标准型,FNC7000短枪管型和供警察及执法人员使用的FNC7030型;发射SS92(M193)弹的、缠距为305mm的FNC标准型,FNC6000短枪管型和FNC6040警用型。

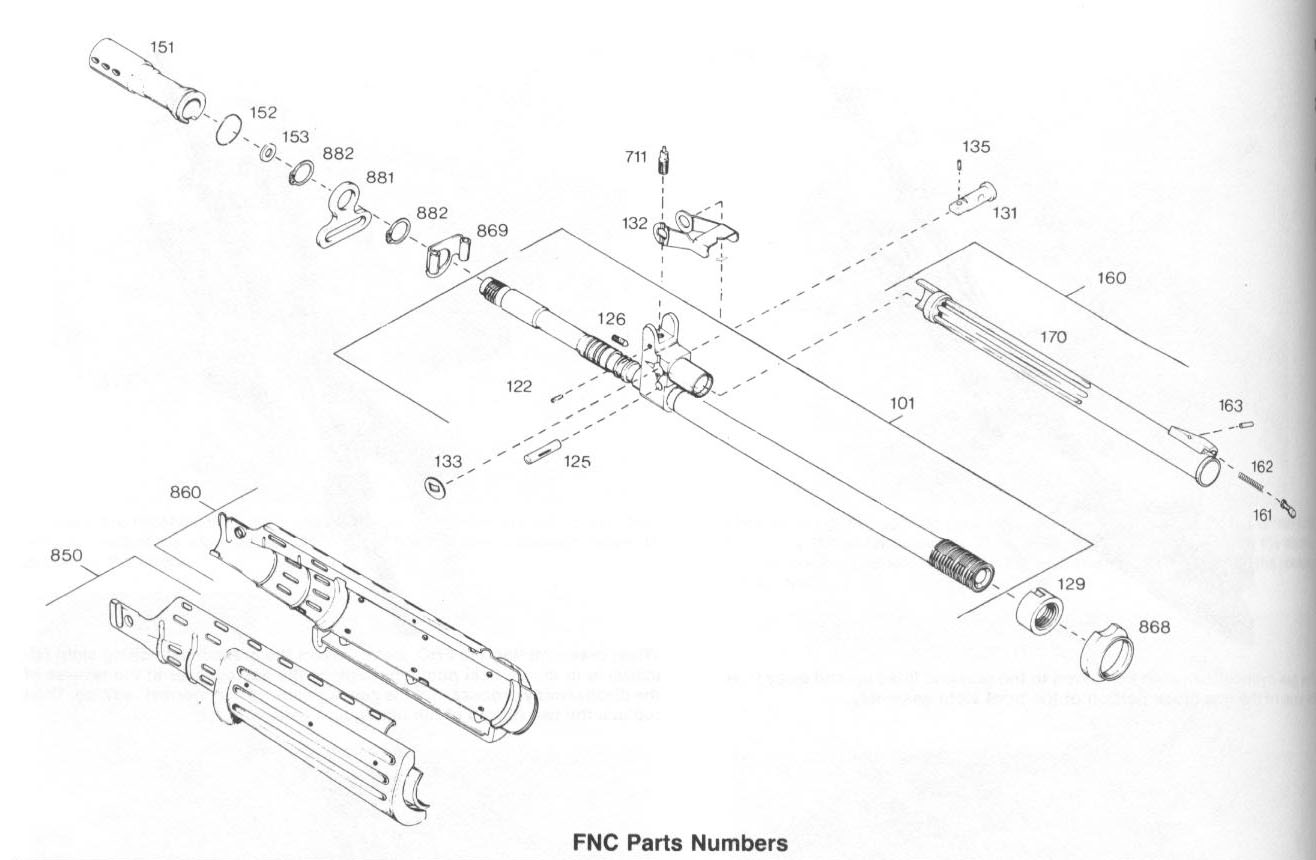

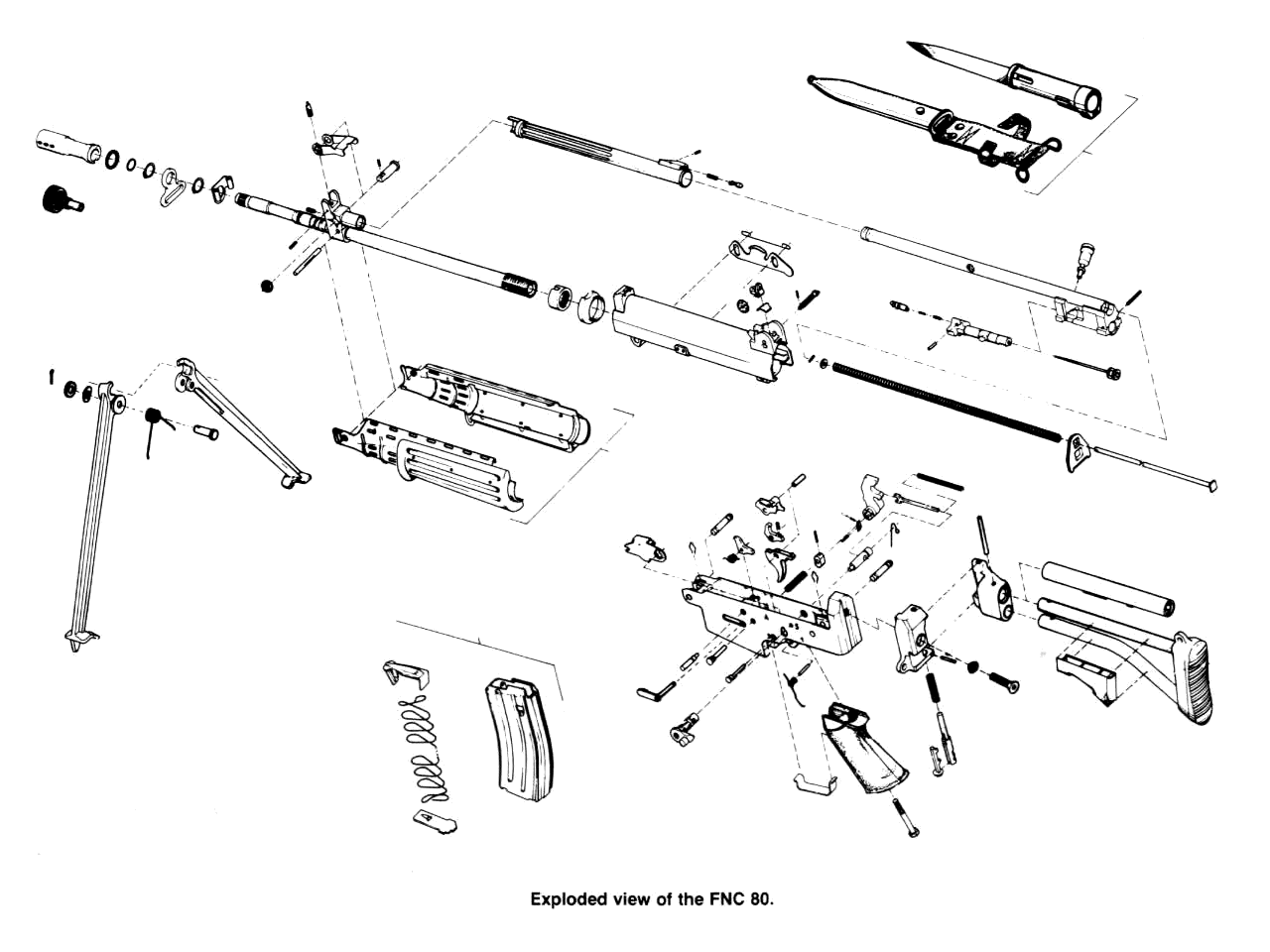

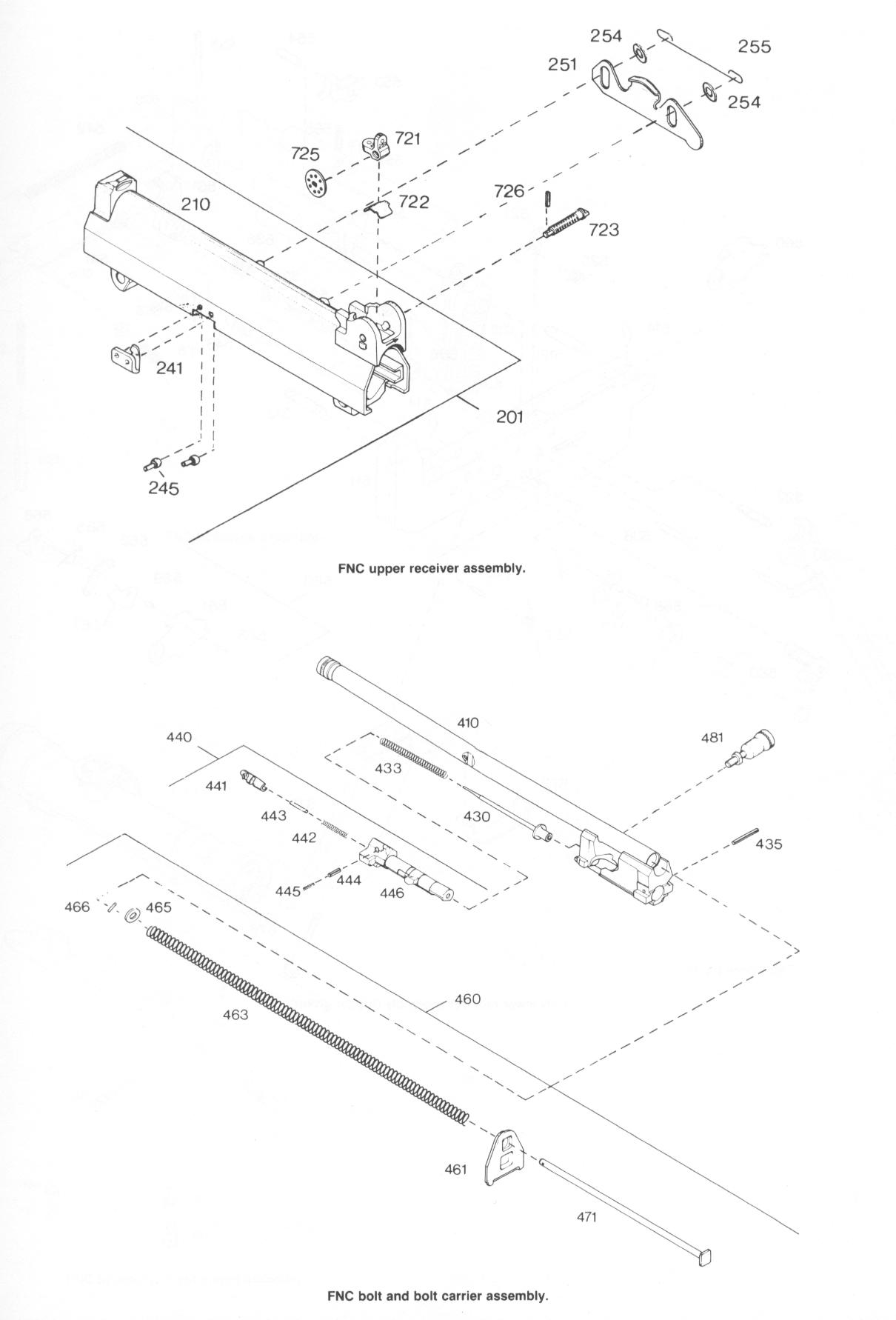

FNC零件总图 枪管及护木再分解

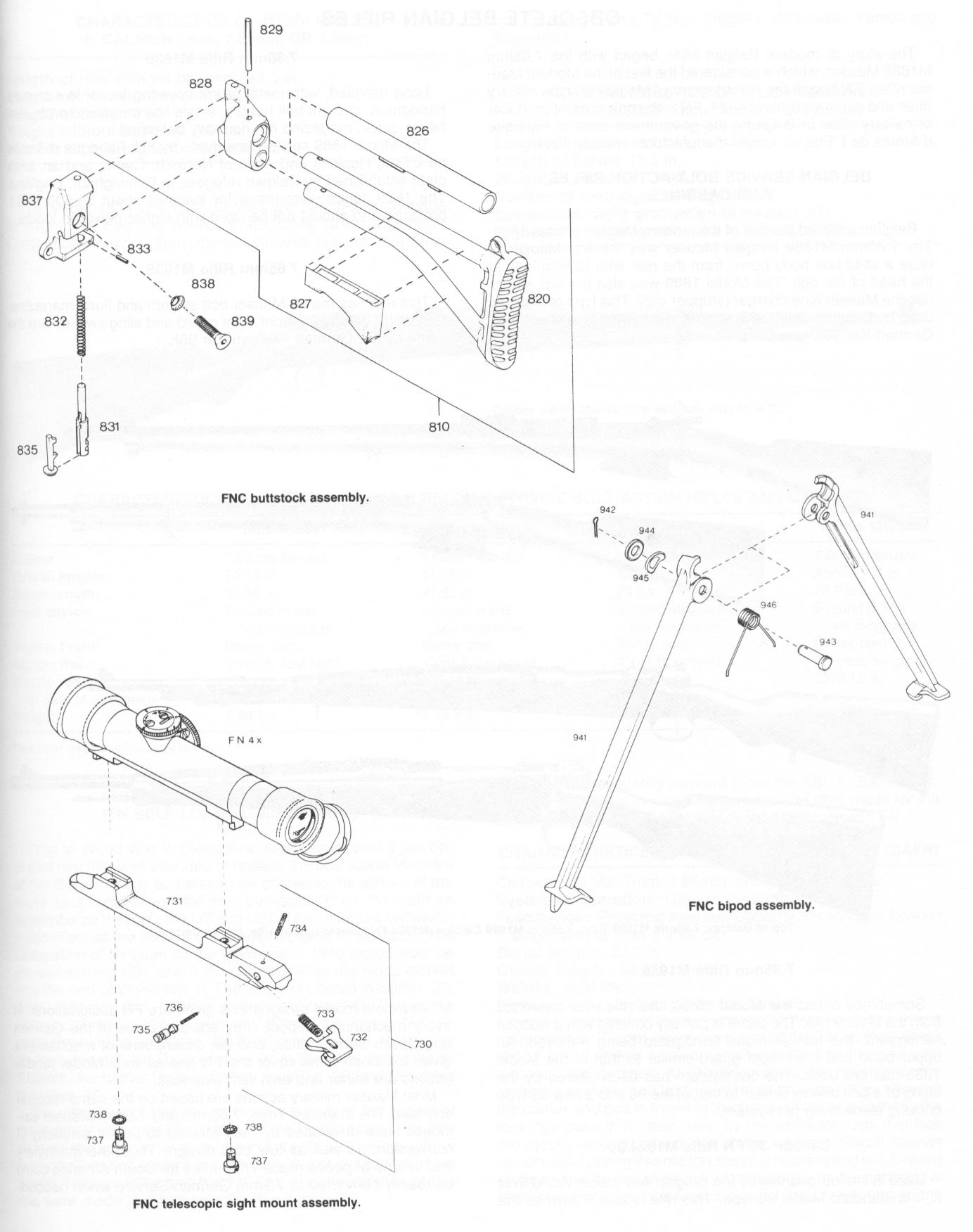

机匣和枪机 折叠枪托、两脚架和FN 4×28mm瞄准镜

资料来源:REMTEK - ARMS

     Guns.RU

     国防工业出版社出版《国外轻型步兵武器》下册
